Название прибора для измерения давления. Приборы для измерения давления: виды, принцип работы, особенности применения

Какие бывают виды приборов для измерения давления. Как работают механические и электронные тонометры. Каковы особенности применения манометров в промышленности. Какие преимущества имеют современные датчики давления.

Основные виды приборов для измерения давления

Приборы для измерения давления можно разделить на несколько основных категорий:

• Жидкостные (ртутные, водяные)
• Механические (пружинные, мембранные)
• Электронные (цифровые)

Каждый вид имеет свои особенности конструкции и принципа действия. Выбор конкретного типа прибора зависит от области применения, требуемой точности измерений и других факторов.

Тонометры для измерения артериального давления

Тонометры являются важнейшими приборами для контроля артериального давления. Они бывают трех основных типов:

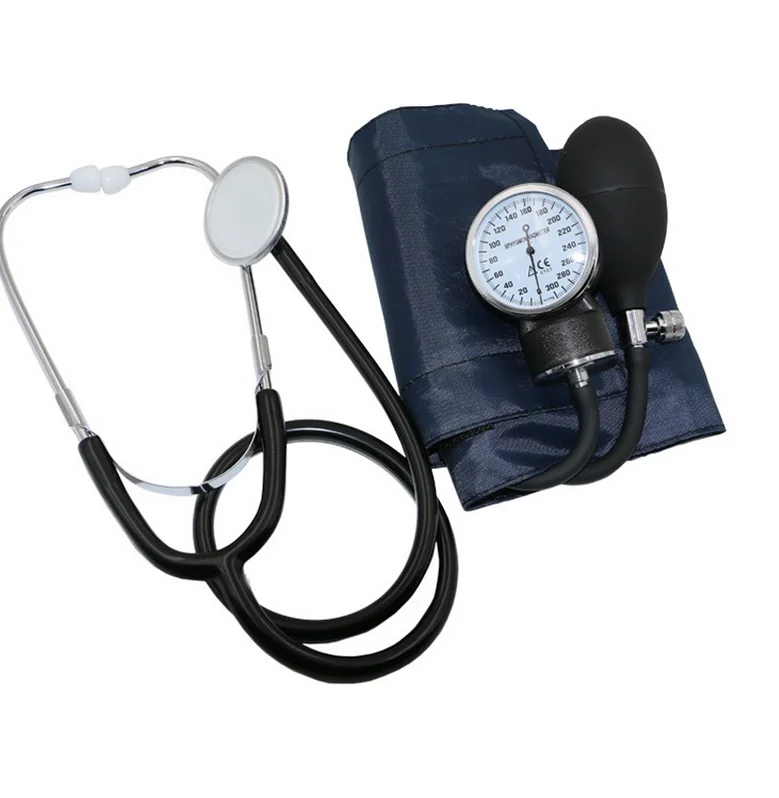

Механические тонометры

Механические тонометры работают по методу Короткова. Их основные компоненты:

• Манжета с грушей для нагнетания воздуха
• Манометр для измерения давления
• Фонендоскоп для прослушивания тонов

Преимущества механических тонометров — высокая точность и надежность. Однако для их использования требуются определенные навыки.

Полуавтоматические тонометры

Полуавтоматические электронные тонометры сочетают механическую манжету с электронным блоком измерения. Особенности:

• Нагнетание воздуха в манжету производится вручную
• Измерение и расчет показателей выполняется автоматически
• Результаты выводятся на электронный дисплей

Такие приборы удобны для домашнего использования, в том числе людьми с нарушениями слуха.

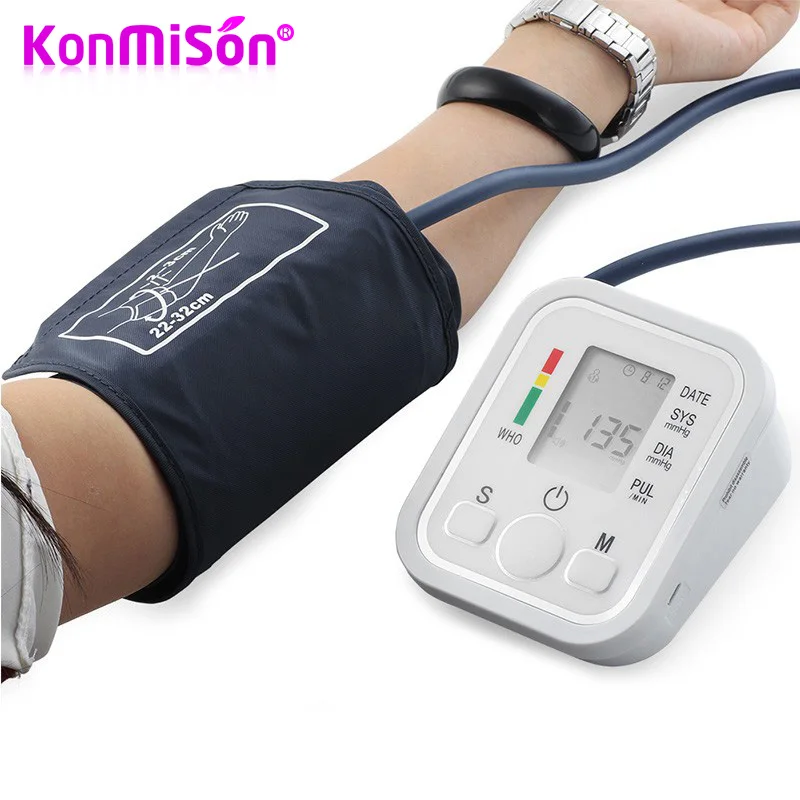

Автоматические тонометры

Автоматические тонометры выполняют весь процесс измерения самостоятельно. Их преимущества:

• Простота использования
• Возможность самостоятельного измерения
• Дополнительные функции (память, определение аритмии и др.)

Современные модели обеспечивают высокую точность и удобство измерений.

Манометры в промышленности

Манометры широко применяются в различных отраслях промышленности для контроля давления в системах и оборудовании. Основные виды промышленных манометров:

Пружинные манометры

Принцип действия основан на деформации упругого чувствительного элемента под действием давления. Особенности:

• Простая и надежная конструкция
• Широкий диапазон измерений
• Возможность работы в агрессивных средах

Мембранные манометры

Используют упругую мембрану в качестве чувствительного элемента. Преимущества:

• Высокая чувствительность
• Возможность измерения низких давлений
• Устойчивость к вибрациям

Электронные манометры

Современные цифровые приборы с электронными датчиками давления. Их достоинства:

• Высокая точность измерений
• Возможность дистанционного считывания показаний
• Дополнительные функции обработки и хранения данных

Современные датчики давления

Развитие технологий привело к созданию высокоточных электронных датчиков давления. Каковы их преимущества по сравнению с традиционными манометрами?

• Повышенная точность измерений (погрешность менее 0,5%)
• Возможность удаленного мониторинга и сбора данных
• Компактные размеры и простота монтажа
• Широкие возможности интеграции в автоматизированные системы

Современные датчики, такие как METPOINT PRM, позволяют осуществлять непрерывный контроль давления с высокой точностью и надежностью.

Особенности выбора приборов для измерения давления

При выборе прибора для измерения давления следует учитывать ряд факторов:

• Диапазон и требуемая точность измерений
• Условия эксплуатации (температура, вибрации, агрессивная среда)
• Необходимость удаленного мониторинга
• Дополнительные функции (сигнализация, архивирование данных)
• Соответствие отраслевым стандартам и нормам

Правильный выбор прибора обеспечит надежный контроль давления и эффективную работу оборудования.

Методика измерения артериального давления

Для получения точных результатов при измерении артериального давления важно соблюдать правильную методику:

1. Измерять давление в спокойном состоянии, после 5-минутного отдыха
2. Правильно располагать манжету (на 2 см выше локтевого сгиба)
3. Проводить измерения в одно и то же время суток
4. Выполнять не менее двух измерений с интервалом 1-3 минуты
5. Записывать результаты с указанием даты и времени

Соблюдение этих правил поможет получить достоверные данные о состоянии сердечно-сосудистой системы.

Перспективы развития приборов для измерения давления

Какие тенденции наблюдаются в развитии технологий измерения давления? Основные направления:

• Повышение точности и стабильности измерений
• Миниатюризация датчиков
• Развитие беспроводных технологий передачи данных
• Интеграция с системами искусственного интеллекта для анализа показателей
• Создание носимых устройств для непрерывного мониторинга давления

Эти инновации позволят улучшить диагностику заболеваний и повысить эффективность промышленных процессов.

Виды тонометров для измерения давления

Читайте в этой статье:

1. Виды тонометров: принцип действия и особенности

• Механические (метод Короткова)
• Полуавтоматические (электронные)
• Автоматические (электронные)

2. Что такое технология AFIB
3. Методика измерения артериального давления

Измерение артериального давления – один из простейших способов первичной диагностики самочувствия человека. Вовремя проведенное тонометромизмерение позволяет самостоятельно принять лекарство и избежать таких серьезных осложнений гипертонии, как инфаркт и инсульт. А также снизить риск их развития, минимизировав нагрузку на сердечно-сосудистую систему.

Виды тонометров: принцип действия и особенности

Производители предлагают широкий модельный ряд современных тонометров. Выбирать прибор для измерения артериального давления стоит после ознакомления с основными типами устройств и их отличительными особенностями.

Механические (метод Короткова)

Механические тонометры – популярный способ снятия показаний благодаря своей точности несмотря на то, что методике уже более 100 лет. Прибор состоит из манжеты с грушей, манометра и фонендоскопа. Чтобы измерить АД, человек должен после закрепления манжеты на предплечье нагнетать в нее воздух. Затем потихоньку стравливать воздух и слушать удары пульса – первый и последний. Это и есть искомые значения. Механический способ измерять давление любят использовать врачи, а вот для домашнего применения нужны определенные навыки.

Полуавтоматические (электронные)

Полуавтоматические тонометры хотя и работают на батарейках, являются более простым способом выявления отклонений АД. В приборе также есть манжета и груша, однако показания он считывает самостоятельно и выводит их на электронный дисплей. Это означает, что больному не нужно прислушиваться и вручную фиксировать первый и последний удар пульса. Таким тонометром можно пользоваться при нарушениях слуха или при посторонних шумах. Примером может служить модель Beurer BM35 от известной немецкой компании.

Автоматические (электронные)

Автоматический тонометр на запястье позволяет произвести определение АД любому человеку самостоятельно. Прибор также работает от батареек и, как и полуавтоматические устройства, может иметь дополнительные функции: индикация уровня риска, определение мерцательной аритмии и т. д. Автоматический тонометр работает в автоматическом режиме – это означает минимальное участие человека: нужно лишь правильно надеть манжету и нажать кнопку. Пример – модель Beurer BC 57.

Что такое технология AFIB

Одним из главных достоинств полуавтоматических и автоматических тонометров является использование технологии AIFB для распознавания мерцательной аритмии.

Мерцательная аритмия – нарушение нормальной работы сердца и предсердий, в результате чего повышается риск образования тромбов, развития инсульта или инфаркта. В 70% случаев патология развивается почти бессимптомно и диагностируется только при профилактических осмотрах. Патологическое состояние, оставшееся незамеченным, в 5-кратном размере увеличивает риск развития инсульта и является его причиной в 20% случаев.

Технология AIFB, используемая в современных электронных тонометрах, позволяет произвести раннюю диагностику и выявить нарушения сердечной деятельности на стадии развития. Для этого прибор проводит измерения трижды, выводя среднюю величину на экран дисплея. Точность измерений в этом случае близка к 100%.

Методика измерения артериального давления

Каждый тонометр имеет инструкцию по применению, в которой подробно расписан алгоритм действий для данной модели. Тем не менее, есть несколько общих правил, позволяющих избежать грубых погрешностей при проведении измерений:

• Проводите домашнюю диагностику в одно и то же время суток – организм должен находиться в максимально идентичных условиях.
• Если прибор с размещением на плечо, располагайте манжету на 2 см выше локтевого сгиба. Если устройство с креплением на запястье, постарайтесь расположить его на уровне сердца (например, на столе).
• Измеряйте АД в спокойной расслабленной позе, после минимум 5-минутного отдыха (если была интенсивная физическая деятельность).
• Проводите замеры дважды с интервалом в 1-3 мин., после чего запишите в дневник полученные данные с указанием даты, времени и возможного приема лекарства.
• При диагностированной гипертонии измеряйте давление 2-3 раза в сутки, постоянно их фиксируя. Не забудьте взять свой дневник на прием к врачу.

Во время измерений вас не должны отвлекать разговоры или посторонние шумы, поза должна быть удобной, а манжета – надета не слишком туго. Только в случае выполнения правил и следования инструкции показания прибора будут корректными и послужат эффективной мерой профилактики.

Немного о главном приборе для измерения давления воздуха

Манометр

Будь то манометр, барометр или даже компрессометр. .. все они отражают то, что человек назвал давлением. Однако, пожалуй, это не все, что нужно знать в современном мире, особенно когда речь идет о давлении в промышленных системах сжатого воздуха.

Например, как узнать давление воздуха внутри пневмосистемы самым наилучшим способом?

Данный параметр является одним из двух основополагающих для функционирования всей системы (второй — это количество воздуха, как Вы знаете), и то, насколько давление соответствует ожиданиям потребителей, будет определять качество работы оборудования.

Для удобства измерения (а также, чтобы отвечать на этот вопрос различным интересующимся на Вашем производстве) и был разработан прибор, показывающий давление воздуха, называемый манометром.

А современная схема мониторинга параметров сжатого воздуха могла бы у Вас выглядеть например, вот так:

Типичная схема пневмосети

Первый манометр конечно был изготовлен на заре индустриализации, но принцип его действия до сих пор не изменился и состоит в уравнивании давления сжатого газа силой деформации пружины, расположенной в устройстве. За счет смещения последней и происходит вращение стрелки (речь конечно об аналоговом приборе), которая и отображает величину давления в пневмосистеме, а точнее того воздуха что давит на пружину\пластину в самом манометре.

Неоспоримым плюсом таких манометров является доступность, невысокая цена и наглядность. С их помощью можно в любой момент проверить, насколько параметры воздуха соответствуют требуемым.

Однако не всегда удобно идти к интересующему участку, чтобы увидеть показания манометра.

Датчик давления Metpoint PRM

По этой причине BEKO TECHNOLOGIES в своей линейке имеет более удобный в современном мире и более совершенный прибор для измерения давления воздуха, название которого METPOINT® PRM. Он представляет собой датчик, заключенный в металлический корпус, вкручиваемый посредством наружной резьбы в специально подготовленное место на трубопроводе.

Он обеспечивает высочайшую точность измерений — погрешность не более 0,5%, но не только это делает его уникальным устройством. По сравнению с манометрами, у датчика PRM есть еще одно весомое преимущество: для снятия с него показаний нет необходимости присутствовать рядом. Его можно легко подключить к регистраторам данных, позволяющих удаленно получать всю необходимую информацию, а также хранить её в памяти для дальнейшего анализа.

Датчик Metpoint PRM SP 21

Независимо от того, как называется прибор для измерения давления воздуха, используемый в Вашей пневмосистеме, манометр или датчик давления, он позволит убедиться, что система работает как нужно, либо же наоборот — выявить проблемы и своевременно их устранить.

Какое из этих изделий является более предпочтительными конкретно в Вашем случае, решать тоже Вам. В интернет-магазине BEKO-RUS Вы можете заказать датчики METPOINT® PRM, осуществляющие наиболее точное измерение давления воздуха. Мы предоставляем на них официальную гарантию, а наши цены находятся на доступном уровне.

Практическое применение датчики находят в оборудовании для проведения пневмоаудита, как например, в комплекте Metpoint BDL Portable. Конечно в такие комплекты можно включить также датчики точки росы, а потом к ним докупить и устройства мониторинга содержания углеводородов в сжатом воздухе. Подробнее о дата-логгерах в разделе METPOINT BDL, а всех системах измерения в разделе METPOINT

Типы приборов для измерения давления

Типы приборов для измерения давления делятся на жидкостные, эластичные и электрические в соответствии с принципом работы. Манометр может отображать и записывать значение давления, а также может быть оснащен устройством сигнализации или контроля. Давление, измеряемое прибором, включает абсолютное давление, атмосферное давление, положительное давление (обычно называемое манометрическим давлением), отрицательное давление (обычно называемое вакуумом) и дифференциальное давление. Измеряемая инженерная технология — это в основном манометрическое давление.

Международной единицей давления является Па, а другие единицы включают: инженерное атмосферное давление, бар, миллиметр водяного столба, миллиметр ртутного столба. Давление является важным параметром в промышленном производстве. Например, когда давление в сосуде высокого давления превышает номинальное значение, это небезопасно и должно измеряться и контролироваться. В некоторых промышленных производственных процессах давление также напрямую влияет на качество продукции и эффективность производства. Например, при производстве синтетического аммиака азот и водород необходимо не только синтезировать под определенным давлением, но и давление напрямую влияет на выход.

Ниже приводится краткое описание различных типов устройств для измерения давления.

1. Манометр с U-образной трубкой

Диапазон измерения манометра с U-образной трубкой обычно составляет 0～±800 мм водяного столба или мм рт. степень вакуума, перепад давления и стандартный манометр перепада давления в качестве калибровочного расходомера. Его характеристика заключается в том, что нулевая шкала находится посередине пластины шкалы, нет необходимости настраивать ноль перед использованием, а высота столба жидкости требует двух показаний.

2. Упругий манометр

Упругий манометр, инструмент, используемый для измерения манометрического давления, обычно состоит из шарнира, пружинной трубки, тяги, механизма зубчатой ​​передачи, указателя, циферблата и жилье. При работе прибора давление измеряемой среды поступает во внутреннюю полость трубки пружины через шарнир, а свободный конец трубки пружины под действием внутреннего давления производит перемещение, пропорциональное давлению. Механизм зубчатой ​​передачи приводится в действие стойкой, чтобы превратить смещение в угол и усилить его. Указатель, закрепленный на центральной оси механизма, обозначен на циферблате с делениями.

3. Манометр Холла

Манометр Холла представляет собой прибор для измерения давления, основанный на эффекте Холла. При приложении измеряемого давления свободный конец трубки пружины смещается, тем самым приводя в движение пластину Холла, изменяя интенсивность магнитной индукции, приложенной к пластине Холла, и преобразовывая ее в изменение потенциала Холла в соответствии с эффектом Холла. , достигая преобразования потенциала давления-перемещения-Холла.

Функции и характеристики калибратора реле SF6

Какова функция калибратора реле SF6?

Типы и анализ сигналов тревоги реле SF6

Приборы для измерения давления от WIKA

Манометры для индикации давления от WIKA

Манометры от WIKA могут использоваться для измерения и индикации давления. Они изготавливаются с трубкой Бурдона, диафрагмой или капсульным напорным элементом.

Для индикации или измерения давления требуется эталонное давление. Атмосферное давление обычно служит эталонным давлением. Устройство измерения давления показывает, насколько измеренное давление выше или ниже атмосферного давления (устройство измерения избыточного давления).

Индикация давления производится стрелкой на циферблате со стандартизированным диапазоном шкалы более 270 угловых градусов. Если прибор для измерения давления дополнительно заполнен жидкостью, то измерительный прибор оптимально защищен демпфированием от разрушения при высоких динамических нагрузках давления или вибрациях.

В широком ассортименте WIKA вы всегда найдете подходящий прибор для измерения и индикации давления:

Манометры с трубкой Бурдона

Мембранные манометры

Капсюльные манометры

Видео Как работает манометр? | Трубка Бурдона и диафрагменный элемент

Примечание

Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

Приборы для измерения давления с трубкой Бурдона

Индикация давления в приборах для измерения давления с трубкой Бурдона осуществляется за счет расширения трубки Бурдона. Незакрепленный конец трубы создает движение. Благодаря движению инструмента это движение преобразуется в движение указателя.
Диапазон шкалы прибора для измерения давления лежит в пределах от 0 … 0,6 до 0 … 7000 бар с классом точности от 0,1 до 4,0.

Приборы для измерения давления с мембранным элементом

В устройстве для измерения давления, работающем по принципу диафрагменного элемента, его отклонение служит мерой давления. Мембранный элемент зажимается между двумя фланцами или приваривается и подвергается воздействию давления среды, действующего с одной стороны.
Диапазон измерения прибора для измерения давления составляет от 0 … 16 мбар до 0 … 40 бар с классом точности от 0,6 до 2,5.

Устройство измерения давления с капсульным элементом

Капсульные элементы состоят из двух диафрагм, герметично соединенных по краю. Индикация давления достигается в результате подъемного движения, которое происходит за счет давления, действующего на капсулу устройства измерения давления.
Диапазон шкалы этого прибора для измерения давления составляет от 0 … 2,5 мбар до 0 … 0,6 бар с классом точности от 0,1 до 2,5.

Часто задаваемые вопросы

Что делать, если температура среды с заполненными манометрами превышает 212°F (100°C)?

Вы можете использовать сифон манометра, разделительную диафрагму или капиллярную линию в качестве дополнительного охлаждающего элемента для снижения температуры среды.
