Схема подключения замка зажигания ваз 2107. Схема подключения замка зажигания ВАЗ 2107: особенности устройства и замены — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен замок зажигания ВАЗ 2107. Какова схема его подключения. Как правильно заменить замок зажигания на ВАЗ 2107. Какие могут возникнуть проблемы при эксплуатации замка зажигания.

Содержание

Устройство и назначение замка зажигания ВАЗ 2107

Замок зажигания является важным элементом электрооборудования ВАЗ 2107. Он выполняет следующие функции:

Включает и выключает зажигание автомобиля
Активирует стартер для запуска двигателя
Блокирует рулевую колонку в качестве противоугонного устройства
Коммутирует различные электрические цепи автомобиля

Конструктивно замок зажигания состоит из двух основных частей:

Механическая часть — непосредственно сам замок с личинкой и ключом
Электрическая часть — контактная группа для коммутации электрических цепей

Механическая часть отвечает за блокировку руля и поворот ключа в различные положения. Электрическая часть замыкает и размыкает нужные электрические цепи в зависимости от положения ключа.

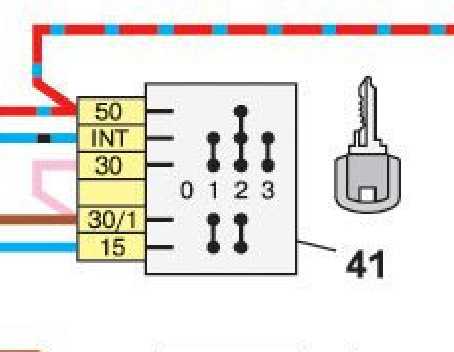

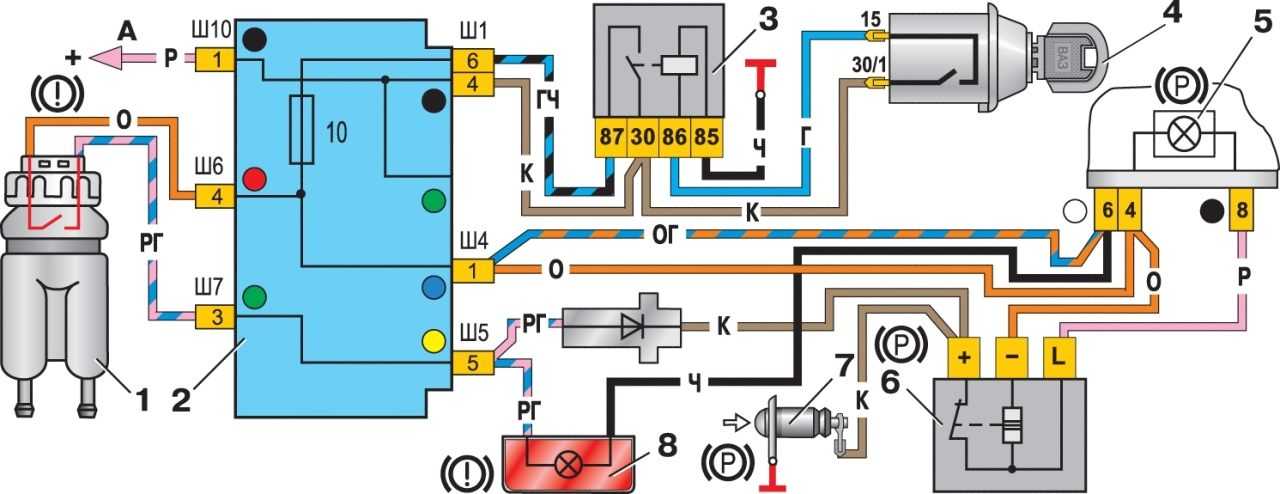

Схема подключения замка зажигания ВАЗ 2107

Схема подключения замка зажигания ВАЗ 2107 выглядит следующим образом:

Клемма «15» — голубой провод (двойной) — питание потребителей при включенном зажигании
Клемма «30» — розовый провод — постоянный плюс от аккумулятора
Клемма «30/1» — коричневый провод — питание системы зажигания
Клемма «50» — красный провод — включение стартера
Клемма «INT» — черный провод (двойной) — питание на противоугонное устройство

При повороте ключа замыкаются и размыкаются определенные цепи, обеспечивая работу различных систем автомобиля.

Основные положения ключа в замке зажигания

Замок зажигания ВАЗ 2107 имеет 4 основных положения ключа:

«0» — все выключено, ключ можно вынуть
«I» — включены габаритные огни и магнитола
«II» — включено зажигание
«III» — включение стартера

При повороте ключа из положения «0» в «I» подается питание на электрооборудование автомобиля. В положении «II» активируется система зажигания. Положение «III» используется кратковременно для запуска двигателя.

Признаки неисправности замка зажигания

О необходимости замены замка зажигания ВАЗ 2107 могут говорить следующие признаки:

Ключ с трудом проворачивается или застревает в замке
Отсутствует характерный щелчок при повороте ключа
Не включается зажигание в положении «II»
Не работает стартер при повороте ключа в положение «III»
Самопроизвольное выключение зажигания во время движения

При появлении таких симптомов рекомендуется провести диагностику и при необходимости заменить замок зажигания для обеспечения безопасности и нормальной эксплуатации автомобиля.

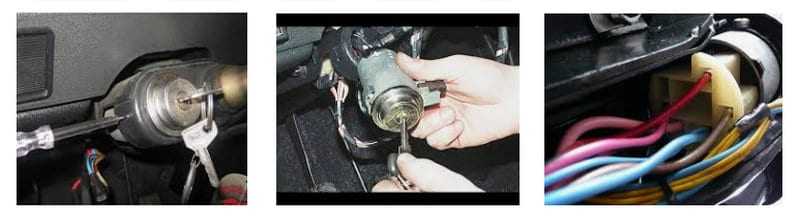

Порядок замены замка зажигания ВАЗ 2107

Для замены замка зажигания на ВАЗ 2107 потребуется выполнить следующие действия:

Отсоединить клемму аккумулятора
Снять рулевое колесо и кожух рулевой колонки
Отсоединить разъем проводки от контактной группы
Открутить винт крепления замка и извлечь его из рулевой колонки
Установить новый замок в обратной последовательности
Подключить провода согласно схеме
Проверить работу замка во всех положениях

При замене важно правильно подключить провода к новой контактной группе, соблюдая их цветовую маркировку согласно схеме. Это обеспечит корректную работу всех электрических систем автомобиля.

Возможные проблемы при эксплуатации замка зажигания

В процессе эксплуатации замка зажигания ВАЗ 2107 могут возникать следующие проблемы:

Механический износ личинки замка, затрудняющий поворот ключа
Окисление контактов в электрической части замка
Поломка возвратной пружины ключа

Заклинивание механизма противоугонного устройства
Обрыв или нарушение изоляции проводов

Большинство этих проблем решается заменой замка в сборе. В некоторых случаях может помочь чистка контактов или смазка механизма. При серьезных неисправностях рекомендуется полная замена узла для обеспечения надежности.

Советы по обслуживанию замка зажигания

Для продления срока службы замка зажигания ВАЗ 2107 рекомендуется:

Регулярно смазывать личинку замка специальной смазкой
Не прикладывать чрезмерных усилий при повороте ключа
Содержать замок в чистоте, избегая попадания влаги и грязи
Своевременно устранять люфты в рулевой колонке
При появлении признаков неисправности проводить диагностику

Правильное обслуживание позволит избежать преждевременного выхода из строя замка зажигания и связанных с этим проблем в эксплуатации автомобиля.

Как подключить замок зажигания на ВАЗ-2106: схема

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в теле устройства, а вторая часть сделана отдельно из клеммной колодки. При использовании отказы связаны одинаково с обеими частями замка зажигания, где на клеммную колодку приходится немного больше неполадок в процентном отношении.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. Особенно это важно, если надо выполнить проверку работы потребителя. Рассмотрим подробнее отказы по механической и электрической части.

Механическая часть

Зачастую отказ замка зажигания по механической части провоцируют:

тугое проворачивание ключа зажигания;
заклинивание в одном из положений. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.

В основном данные проблемы возникают из-за плохой сборки замка зажигания от недобросовестных производителей. Дабы изделие не приходилось часто менять, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно нередко выходит из строя. Заменить можно ее всегда, так как подобная запчасть продается в любом магазине для машин.

Клеммная часть зачастую сгорает сама либо же перегорают ее контакты, которые соединяют определенные цепи электропитания. Бывает также, что плавится центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разном положении ключа зажигания. Провоцирует этот перегрев долгое удержание ключа в положении «стартер», когда водитель на протяжении длительного времени не может завести мотор своего транспортного средства.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы подключение при этом оставалось неизменным. Если вы в первый раз заменяете, нужно посмотреть на низ замка зажигания и там зарисовать цвета проводом и клеммы, на которые они подключены. Каждая из них на колодке обладает собственным номером, поэтому очень удобно записать цвет провода и номер клеммы, дабы ничего не перепутать.

Как подсоединить провода: схема

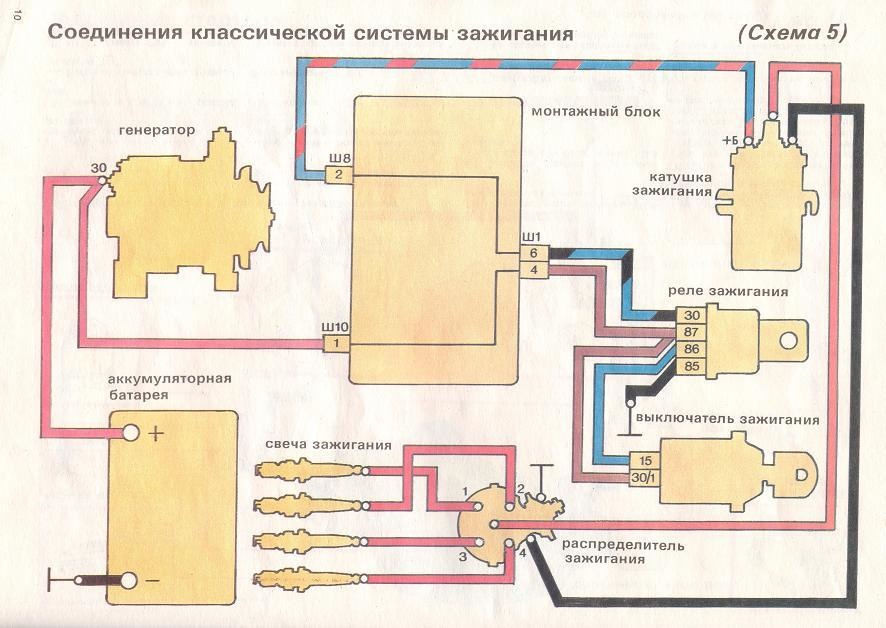

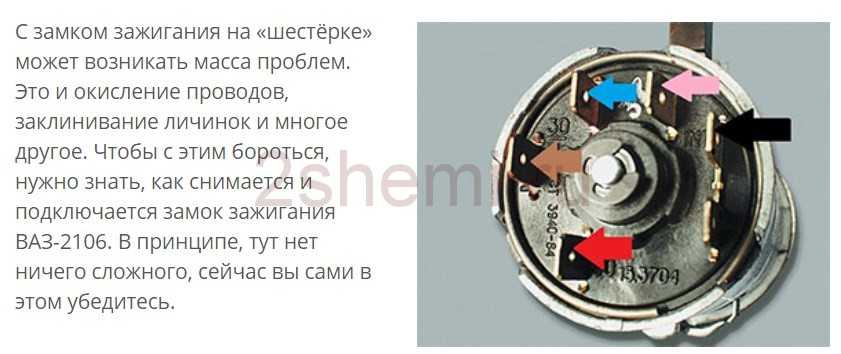

Для соединения с проводами у клеммной колодки есть такие выводы:

«15»;
«30»;
«30/1»;
«50»;
«INT».

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

На клемму «15» нужно устанавливать кабель голубого цвета, причем обязательно двойной. На «30/1» – коричневый вариант, на «30» – розовый, на «50» – красный или пурпурный, на клемму «INT» – черный и обязательно двойной. Клеммы «30» и «50» несут ответственность за пуск стартера, которые при отказе замка можно соединить для запуска мотора, чтобы успешно добраться до станции технического обслуживания или магазина автозапчастей.

Как правило, в коробке для клеммной колодки предлагается инструкция, в которой четко объяснено, как подключать кабели. Следуя точно всем правилам, можно самостоятельно выполнить эту работу, минуя обращение в технический сервис. Тем, кому сложно разобраться в инструкции, придется все же обратиться к мастерам, дабы не навредить собственному авто, поскольку при одном неправильном действии можно вывести из строя те или иные элементы зажигательной системы.

Схема Подключения Замка Ваз 2106

Сердечник играет роль усилителя магнитного поля. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

выключатель (замок) зажигания ВАЗ 2106 — устройство, снятие, установка

Замена контактной группы и установка замка зажигания

Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.

Механизм замка взаимодействует с несколькими электроцепями, объединяющими электроприборы автомобиля в единую цепь. Не забывайте про то, что минусовая клемма аккумулятора должна быть отключена во время замены.

Габариты фары только работают.

Преградой, которая нигде не описана, становится противоугонный стержень. Вращение ключа для включения осуществляется по часовой стрелке. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. Как снять На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке.

Смотрел у кого-то реле стоит, оно у меня стоит возле замка зажигания, но кнопка у меня большая Метка I — в этом положении питание поступает на бортовую сеть. Конструкция электронного зажигания на ВАЗ состоит из двух элементов: Электрическая часть представляет собой клемму проводов, фиксирующуюся в нижней части замка стопорным зажимом. Замена контактной группы осуществляется очень легко.

Какие поломки могут быть в замке зажигания?

Удачи в ремонте! Для замены контактной части подденьте шилом через прорезь в торце корпуса 2 стопорное кольцо 7 и выньте из корпуса контактную часть. Частичное или полное сгорание проводов.

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. Замок зажигания устроен следующим образом: Самое простое — это заменить неисправный замок на новый. После осмотра крышки требуется проверить бегунок распределителя. Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи.

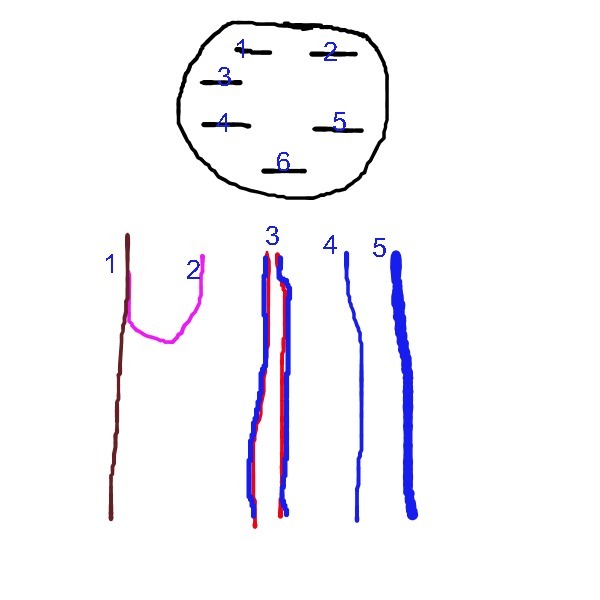

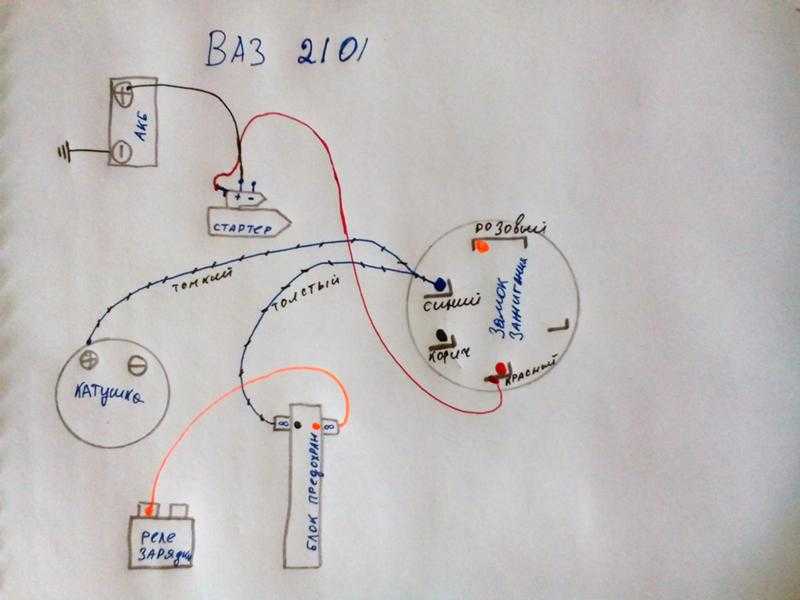

Соединение проводов к замку зажигания. | Автор темы: Heramba

Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство. Рассмотрим подробнее отказы по механической и электрической части.

Замок зажигания устроен следующим образом: Самое простое — это заменить неисправный замок на новый.

Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Как поменять Снятие замка зажигания на ВАЗ начинается с разборки кожуха рулевой колонки.

Для замены замка зажигания на автомобиле ваз вам потребуются: отвертка, тестер, тонкое шило. При нем отключены все электросети, кроме двух клемм, Обозначенных на схеме темным цветом.

Читайте также: Починить электричество

Далее необходимо снять пластиковый кожух рулевой колонки. Вначале снимается нижняя планка, затем верхняя. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. К электрической цепи замок зажигания подключается посредством проводов с разъемами Ниже представлена электрическая схема подключения замка: Схема подключения замка: 1.

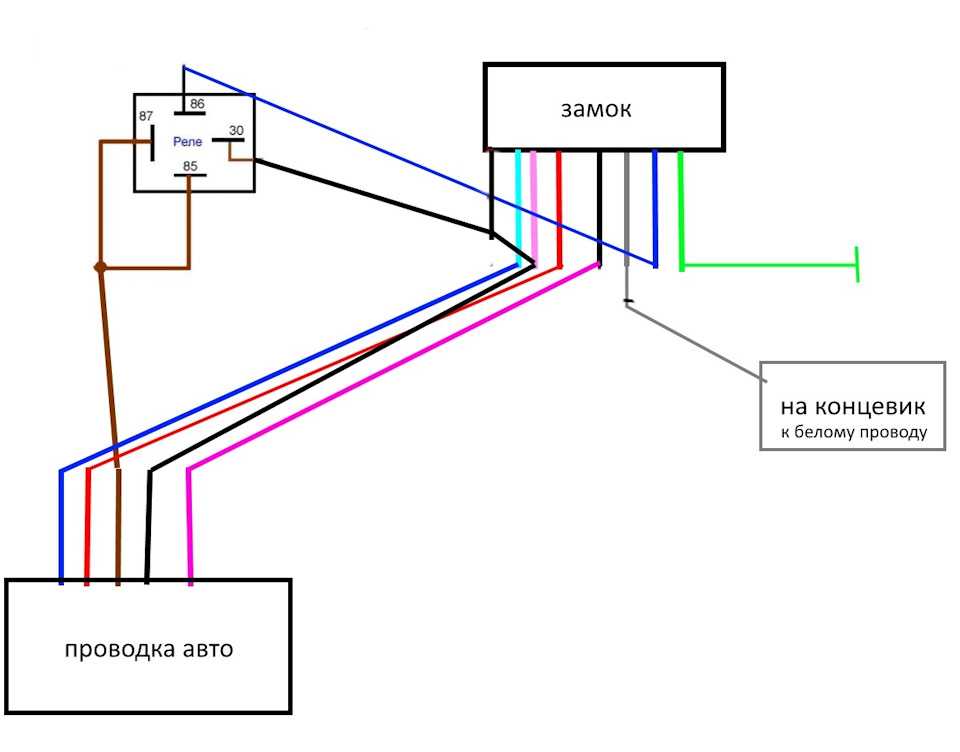

Воспользуйтесь схематическим рисунком: Здесь каждая стрелка имеет цвет, который демонстрирует какой провод нужно присоединить. Снимаем саму группу.

В момент разрыва цепи во вторичной обмотке наводится высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры. Делал всё по третей схеме
