caxapa.ru :: Инверсное включение транзисторов
maleon (22.04.2020 14:04, просмотров: 37067)

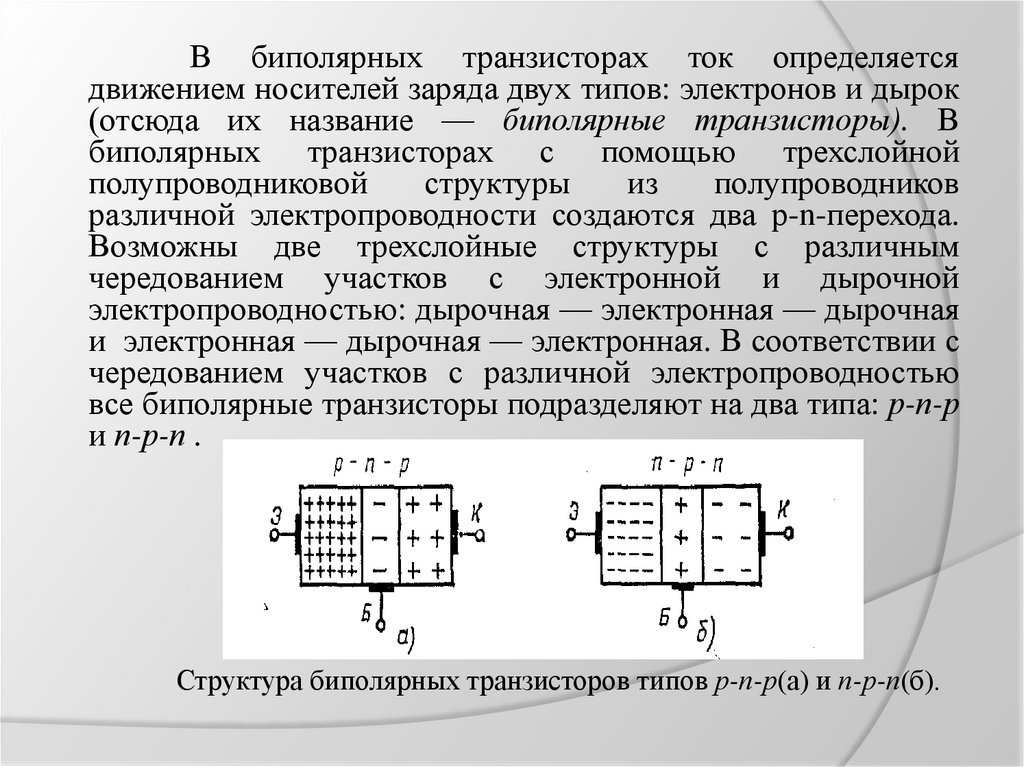

Инверсное включение транзисторов
Когда прозванивал тестером выводные транзисторы, всегда отмечал наличие усиления в инверсном режиме (ну меньше раз в 10 чем в прямом). Думал что так во всех. Тут возникла необходимость использовать такой режим, начал искать информацию о инверсном коэф усиления и нигде нет. Попал настраницугде «Инверсный коэффициент передачи тока 2N3904 равен всего 0.25». А мне надо хотя бы 10, ну больше 1 точно. Использовать собирался СМД транзисторы, которые никогда не прозванивал, неудобные они для этого. В даташитах такой информации нет, только обратное напряжение БЭ. Может кому то попадалась информация о обратном коэф усиления хотя бы для некоторых ходовых СМД транзисторах, что бы можно было заложить их в схему и не лохануться.
Ответить
- В инверсном усиление порядка единицы. — Codavr(10.07.2020 12:09)
- Есть специальный транзисторы с симметричным коэффициентом — Evgeny_CD(11.07.2020 00:43, ссылка)
- Напридумывали всякого, а мы голову ломай куда все это всовывать 🙂 — Codavr(11.07.2020 00:53)
- Не говори! — Evgeny_CD(11.07.2020 00:57)
- Напридумывали всякого, а мы голову ломай куда все это всовывать 🙂 — Codavr(11.07.2020 00:53)
- Есть специальный транзисторы с симметричным коэффициентом — Evgeny_CD(11.07.2020 00:43, ссылка)
- Для промышленного применения не имеет смысла.Коллекторный переход
толще чем эмиттерный. PlainUser(609 знак., 25.04.2020 07:10 — 07:19)
- Мощность на коллекторном меньше только в режиме насыщения, в активном на нем падает почти все напряжение и соответственно высаживается львиная часть мощности ибо ток эмиттера и коллектора почти одинаков — Codavr(10.07.2020 12:13)
- Встречал в бытовухе — всякие аудио-ключи, чаще для mute. Оно может и по-бедности, но вполне работоспособно — Vit(25.04.2020 07:15)
- Отечественный шедевр по схемотехнике — Evgeny_CD(23.04.2020 23:24, ссылка)
- Спасибо! Приятно вспомнить молодость! — VD(25.04.2020 09:06)
А где ТС? Мы тут уже стали фанатами инверсного включения, а он молчит 🙂 — Evgeny_CD(23. 04.2020 12:27)- Вот и я, вызывали на работу (а так, пока работаем из дома). Выбрал
уже транзистор, дешёвый, ходовой, СМД — NPN, MMBT5551, BF=350.5,
BR=30.27; PNP, MMBT4403, BF=654.5, BR=65.45 maleon(201 знак., 23.04.2020 14:50 — 16:23)
- Как ни странно, это тебе спасибо. Ты задал необычный, но не бредовый вопрос, нам всем стало интересно — тема не заезженная, включились мозги, собрали много информации. — Evgeny_CD(23.04.2020 15:31)
- Да по-фигу, теперь это наша тема! — Toчкa oпopы(23.04.2020 13:04)
- Теперь интересны практические результаты. Именно с этой точки
зрения ТС мне интересен 🙂 — Evgeny_CD(23.04.2020 15:32)
- Из практических результатов: я делал коммутатор звукового сигнала
на ВС847. Понадобилось немного обвески, но работает неплохо. Если б
тему подняли года 4 назад, то мне бы пригодилось. 🙂 — =L.A.=(24.04.2020 19:36)
- maleon спрашивай, отчего он вопрос 4 года назад не поднял 🙂 — Evgeny_CD(24.04.2020 20:42)
- Из практических результатов: я делал коммутатор звукового сигнала
на ВС847. Понадобилось немного обвески, но работает неплохо. Если б
тему подняли года 4 назад, то мне бы пригодилось. 🙂 — =L.A.=(24.04.2020 19:36)
- Теперь интересны практические результаты. Именно с этой точки
зрения ТС мне интересен 🙂 — Evgeny_CD(23.04.2020 15:32)
- Вот и я, вызывали на работу (а так, пока работаем из дома). Выбрал
уже транзистор, дешёвый, ходовой, СМД — NPN, MMBT5551, BF=350.5,
BR=30.27; PNP, MMBT4403, BF=654.5, BR=65.45 maleon(201 знак., 23.04.2020 14:50 — 16:23)
- Л.Н.Бочаров. Инверсное включение транзистора (МРБ-0887, 1975, djvu)
— ссылку давали ниже
- Она самая. Только «Бочаров». Toчкa oпopы(58 знак., 23.04.2020 09:09)
- Спасибо! — Evgeny_CD(23.04.2020 12:14)
- Очень и очень интересное! Инверсное включение биполярных
транзисторов я всю жизнь считал извращением и никогда в этом не
разбирался. А тут такие интересные вещи всплывают! — Evgeny_CD(22.04.2020 21:56)
- кажется инверсное дает чуть более высокое быстродействие и меньше
входные емкости — LordN(23.04.2020 09:40)
- Включение с общей базой дает еще большее быстродействие и меньшую входную емкость, кмк. Boвa(160 знак., 23.04.2020 12:12)
- кажется инверсное дает чуть более высокое быстродействие и меньше
входные емкости — LordN(23.04.2020 09:40)
- Она самая. Только «Бочаров». Toчкa oпopы(58 знак., 23.04.2020 09:09)
- Ку = 0,25 при микроАмперных токах может быть обусловлен «пороговым» уровнем, после которого в инверсном включении ток базы начинает влиять на ток «канала» Ice/Iec. ЕМНИП, у транзисторов в TO-92 с повышенным током (0,5А) многое отличается. У BC337 в режиме малых токов (от 1 до 2 мА) сигнала рабочее напряжение Vbe может достигать 1В. BC847 прекрасно работают в инверсном включении при 5В и токе от 1 до 3 мА, при этом Ку > 20. При других токах проверять нужно. — De_user(23.04.2020 02:56)
- 2SC2878 : High reverse hFE: Reverse hFE = 150 (typ.) (VCE = −2 V,
IC = −4 mA). Есть в Чип Дип
- Еще один подобный транзистор — Evgeny_CD(13.05.2020 01:36, ссылка)
- похожий
2SD2704K Vit(22.04.2020 21:41, ссылка)
- Спасибо! Этот чуть ли не круче — у него по сопротивлению полная
симметрия: прямое или обратное включение. Какая интересная тема! — Evgeny_CD(22.04.2020 21:54)
- Обрати внимание на экстремально высокое по нынешним меркам обратное
напряжение эмиттера. Оно даже превосходит по модулю максимум
коллектор-эмиттер. Судя по всему, у него сильнее обычного легирован
коллектор и намного меньше обычного — эмиттер. Как это
прокомментирует оператор имплантера «Везувий»? — Toчкa oпopы(23.04.2020 13:09)
- ХЗ. Первый раз вижу такую экзотику. Как это сделано зависит от того чего хотели добиться. В зависимости от этого может быть и степень легирования, и выбор легирущей примеси, и геометрия. Все вместе и в комбинации. — Codavr(10.07.2020 12:33)
- Насчет «Везувия» не знаю, слышал о таком, но никогда живьем не
видел. — Evgeny_CD(23.04.2020 15:33)
- Ну щас у бывшего оператора «Везувия» образуется перерыв в работе с
кобальтовой пушкой и он нам распедалит тему в глубину. Или нет? — Toчкa oпopы(23.04.2020 15:38)
- А кто из наших был таким оператором? — Evgeny_CD(23. 04.2020 23:36)
- Это в мой огород камушки. Я в ИМАНе оживлял списанный имплантер
Везувий-13 ну и забивал в кремний всякую экзотику вроде эрбия. — Codavr(10.07.2020 12:18)
- Будешь теперь Э-забивателем 🙂 — Evgeny_CD(11.07.2020 00:42)
- Тогда уж с учетом имени: Эд-забиватель. Такой кликухи у меня еще не было 🙂 — Codavr(11.07.2020 00:56)
- Будешь теперь Э-забивателем 🙂 — Evgeny_CD(11.07.2020 00:42)
- Это в мой огород камушки. Я в ИМАНе оживлял списанный имплантер
Везувий-13 ну и забивал в кремний всякую экзотику вроде эрбия. — Codavr(10.07.2020 12:18)
- А кто из наших был таким оператором? — Evgeny_CD(23. 04.2020 23:36)
- Ну щас у бывшего оператора «Везувия» образуется перерыв в работе с
кобальтовой пушкой и он нам распедалит тему в глубину. Или нет? — Toчкa oпopы(23.04.2020 15:38)
- Обрати внимание на экстремально высокое по нынешним меркам обратное
напряжение эмиттера. Оно даже превосходит по модулю максимум
коллектор-эмиттер. Судя по всему, у него сильнее обычного легирован
коллектор и намного меньше обычного — эмиттер. Как это
прокомментирует оператор имплантера «Везувий»? — Toчкa oпopы(23.04.2020 13:09)
- Спасибо! Этот чуть ли не круче — у него по сопротивлению полная
симметрия: прямое или обратное включение. Какая интересная тема! — Evgeny_CD(22.04.2020 21:54)
- Muting Transistor Attenuator Circuits and the 2SC2878 — Evgeny_CD(22.04.2020 19:02, ссылка)
- 2SC3327 — его предшественник Evgeny_CD(22. 04.2020 18:31, ссылка)
- Может быть здесь чуть больше? Kpoк(165 знак., 22.04.2020 17:33, ссылка)
- Спасибо! — Evgeny_CD(22.04.2020 18:52)
- Не могу даже представить задачу, где такая необходимость есть.
Наверняка все решается стандартной схемотехникой. — Visitor(22.04.2020 16:49)
- Выпрямитель с минимальным падением — меньше, чем у германиевого
диода — MBedder(22.04.2020 16:52)
- Вольтаж так ограничен? В древности был термин «эмиттерный
детектор», для АМ осциллограммы не хуже будут. — Visitor(22.04.2020 20:57)
- Классная идея — Evgeny_CD(22. 04.2020 21:11, ссылка)
- Какая прелесть… Я ломал голову, как сделать чувствительный
детектор 868 МГц (индикатор поля) c помощью BFR92. Обязательно надо
будет подергать за вымя… — Гyдвин(22.04.2020 17:36)
- Там частотные характеристики надо внимательно смотреть. Они в
инверсном варианте хуже. — Evgeny_CD(22.04.2020 18:44)
- Вот поэтому и говорю, что надо подергать за вымя на практике. Нужно
детектировать OOK ~40 кГц. — Гyдвин(22.04.2020 19:58)
- Полагаю, что копеечный BC847 должен осилить — De_user(23.04.2020 02:46)
- Нужно ли вообще детектировать? Почему, например, не
сверхрегенератор? — fk0(22. 04.2020 21:27)
- Хочется попытаться изобразить бюджетную читалку серийника UHF меток (порядка 10 см всего надо). Возбужать можно передатчиком 10 мВт, например CC1101. Требуется анализировать отклик от метки… — Гyдвин(22.04.2020 22:29)
- Наверняка побудка чего-то микропотребляющего. — s_h_e(22.04.2020 22:00)
- И это тоже. Если получится. — Гyдвин(22.04.2020 22:31)
- Вот поэтому и говорю, что надо подергать за вымя на практике. Нужно
детектировать OOK ~40 кГц. — Гyдвин(22.04.2020 19:58)
- Там частотные характеристики надо внимательно смотреть. Они в
инверсном варианте хуже. — Evgeny_CD(22.04.2020 18:44)
- Покажи схему! — fk0(22.04.2020 17:22)
- ну ты, блин, даёшь. у ТС ссылка — m16(22.04.2020 17:28)
- Вольтаж так ограничен? В древности был термин «эмиттерный
детектор», для АМ осциллограммы не хуже будут. — Visitor(22.04.2020 20:57)
- Выпрямитель с минимальным падением — меньше, чем у германиевого
диода — MBedder(22.04.2020 16:52)
- А по MOSFET встречали такую информацию? — General(22. 04.2020 15:40)
- МОП транзистор инвертируется, т.е. сток и исток можно обменять местами. Но для такого решения необходимо использовать транзистор с отдельным выводом подложки. Если уровень подложки сделать меньше или равным чем одновременно стока и истока, транзистор будет работать в обе стороны, будет наблюдаться симметрия истока и стока. На практике при выборе транзистора надо соблюдать осторожность, потому что используется разное легирование полупроводника и различные топологические RxTx(8 знак., 22.04.2020 20:45)
- Там я выше дал ссылку, в Заключении автор говорит, что тоже неплохо. — Kpoк(22.04.2020 17:41)
- бывают JFET — Vit(22.04.2020 16:07, ссылка)
- В мосфете то что инвертировать? В нём тока не течёт. Вот картинку
нашёл, где подложка с истоком намертво соединена. Так что вариантов
уже нет. И сразу понятно, почему между подложкой и истоком/стоком
диод получается, и поскольку подложка с истоком соединена —
виртуальный диод между истоком и стоком. Из-за диода обратное
напряжение не приложишь (проводник получается), к затвору обратное
напряжение прикладывать можно, но смысла нет. Может ты хотел
сказать JFET: Ну так fk0(124 знак., 22.04.2020 15:44 — 16:01, картинка, картинка)
- Там паразитный диод испортит всю малину maleon(34 знак., 22.04.2020 15:52 — 16:03)
- на маленький минус — меньше падения на диоде — не испортит, однако
непонятно что у него с сопротивлением канала — General(22.04.2020 16:00)
- Он двунаправленный. Затвор — просто дроссель на канале. Ток может течь в любую сторону. — teap0t(22. 04.2020 16:05)
- Схему нарисуй, ничего не понятно. При отсутствии потенциала у
обычного (не depleted mode) мосфета ток не течет. А поскольку
затвор изолирован (в отличии от JFET и BJT), то на затвор можно
подать какой угодно потенциал (там диода нет). Можно и открыть, и
закрыть и что угодно. — fk0(22.04.2020 16:03)
- есть такая схема -переключение батареек если их много General(1 знак., 22.04.2020 16:06 — 19:04, картинка)
- И хочешь заменить на P-канальный или развернуть? Если развернуть,
то сдохшие и с упавшим напряжением батарейки начнут подзаряжаться
от включенной сейчас живой, чего наверное не хочется. С
P-канальным, если истоком вниз — тоже. И вообще P-канальный снизу
батарейки не открыть будет (нужно отрицательное напряжение). Сверху
P-канальный пойдёт, наоборот N-канальный не открыть. Итого варианта
ровно два: N-канальный снизу истоком к земле, или P-канальный
сверху истоком к шине fk0(29 знак., 22.04.2020 16:25)
- Это N-канальный есессно так вот я сейчас считаю что его
сопротивление в открытом состоянии такое же как при + на стоке
потому что очень мелкое, однако где узнать точно? — General(22.04.2020 16:51)
- Это классическая схема защиты от переполюсовки, только с Nканалом. Нигде не видел и упоминаний об отличиях в сопротивлении канала в зависимости от направления тока. — Andreas(22.04.2020 20:28)
- Oцениваешь напряжение подложка-затвор, оно же исток-затвор. И в даташите смотришь по графику Vgs vs Rds(on). Если графика нет, то довольствуешься графиком Vgs vs Id и расчитываешь сопротивление. — fk0(22. 04.2020 17:27)
- Это N-канальный есессно так вот я сейчас считаю что его
сопротивление в открытом состоянии такое же как при + на стоке
потому что очень мелкое, однако где узнать точно? — General(22.04.2020 16:51)
- И хочешь заменить на P-канальный или развернуть? Если развернуть,
то сдохшие и с упавшим напряжением батарейки начнут подзаряжаться
от включенной сейчас живой, чего наверное не хочется. С
P-канальным, если истоком вниз — тоже. И вообще P-канальный снизу
батарейки не открыть будет (нужно отрицательное напряжение). Сверху
P-канальный пойдёт, наоборот N-канальный не открыть. Итого варианта
ровно два: N-канальный снизу истоком к земле, или P-канальный
сверху истоком к шине fk0(29 знак., 22.04.2020 16:25)
- есть такая схема -переключение батареек если их много General(1 знак., 22.04.2020 16:06 — 19:04, картинка)
- на маленький минус — меньше падения на диоде — не испортит, однако
непонятно что у него с сопротивлением канала — General(22.04.2020 16:00)
- Там паразитный диод испортит всю малину maleon(34 знак., 22.04.2020 15:52 — 16:03)
- Нашёл. AN-98. В примечании к схеме на рис. 2 написано: «Q1 operates
in inverted mode during negative collector excursions. Do not
subsitute other devices». Гы. «замечина ачипятка». ZTX-849 — teap0t(22.04.2020 14:58, ссылка)
- ZTX-849 есть в DigiKey и Mouser, значит и у нас можно купить за 3 недели. — Evgeny_CD(22.04.2020 18:23)
- Последняя страница интересная. — SciFi(22.04.2020 15:36)
- It’s dark there. Он под первой такой картинкой написал, что руководство порекомендовало ему рисовать что-нибудь для вящей индивидуализации. — teap0t(22. 04.2020 15:54)
- :)) — MBedder(22.04.2020 15:40)
- В чём опечатка? Посмотрел ПДФ на него, ничего о инверсном коэф
усиления — maleon(22.04.2020 15:34)
- В тексте: DO NOT SUBSTITUTE WITH OTHER DEVICES — MBedder(22.04.2020 15:43)
- Да ладно. «Do not subsitute other devices for this one» >>> SciFi(1106 знак., 22.04.2020 15:58, ссылка)
- Просто мой пажылой Grammar Nazi пащетал, что предлог обязан был
быть — MBedder(22.04.2020 16:11)
- Да ладно каяться-то. Нас в школе тоже так учили, но жызнь чуть разноарбузнее. .. — SciFi(22.04.2020 16:13)
- Просто мой пажылой Grammar Nazi пащетал, что предлог обязан был
быть — MBedder(22.04.2020 16:11)
- Ещё и SUBSITUTE — teap0t(22.04.2020 15:56)
- «Мрья Дмтриевна в млдсти пльзвлсь рптцией млнькой блнднки; и в птьдст лт чрты ее не бли лшны приятнсти»(с) :)) — MBedder(22.04.2020 16:07)
- Да ладно. «Do not subsitute other devices for this one» >>> SciFi(1106 знак., 22.04.2020 15:58, ссылка)
- В тексте: DO NOT SUBSTITUTE WITH OTHER DEVICES — MBedder(22.04.2020 15:43)
- Есть МРБ’шная книжка годов 60-х. Выложить вечером? — Toчкa oпopы(22.04.2020 14:48)
- Да, если не трудно. — teap0t(22.04.2020 16:08)
- Евгений опередил. — Toчкa oпopы(23.04.2020 09:10, ссылка)
- Нет, спасибо. Интересуют современные кремниевые СМД транзисторы
(дешёвые ходовые). Придётся, наверное, такие характеристики
(инверсный коэф усиления) доставать из симуляторов — maleon(22.04.2020 15:22)
- Достал для примера из библиотеки Микрокапа параметры транзистора,
какие из них могут намекнуть на коэф усиления в прямом и инверсном
режимах? maleon(728 знак., 22.04.2020 15:56)
- Не факт, что кто-то верифицировал модель для инверсного включения.
Есть шанс получить бредовую информацию. — Evgeny_CD(22.04.2020 18:50)
- Согласен, но я уже не выберу транзистор у которого BR меня не
устраивает — maleon(22.04.2020 19:07)
- Я нашел для тебя нормальный вариант. Бросай малоперспективный рисеч. — Evgeny_CD(22.04.2020 20:12)
- Никто не знает, какого отношение BR в модели и реального транзистора. Нельзя на основе этого делать выбор. — Evgeny_CD(22.04.2020 20:11)
- Согласен, но я уже не выберу транзистор у которого BR меня не
устраивает — maleon(22.04.2020 19:07)
- Набросал тут скриптик и достал из библиотек Микрокапа интересующие параметры, надо будет ещё фильтрануть чуток. Кому интересно, смотрите файлик maleon(22.04.2020 18:28, ссылка)
- BF это «бета». Если я правильно понимаю, то «прямая». Тогда
«обратная» — BR (возможно, не специалист). А чем вам рекомендация Джима Вильямса
не нравится? Вряд ли такой параметр кто-то нормирует, ибо кому он
нужен в промышленных объёмах. — teap0t(22.04.2020 16:02)
- Вроде да. Опять-же, вечером смогу подтвердить свое [со]мнение
достаточно доверенным источником. — Toчкa oпopы(22.04.2020 16:25)
- Именно так. Источник, правда, оказался не авторитетным (глядя по диагонали не нашёл автора), а раритетным — «Definitive handbook of transistor modeling.» — Toчкa oпopы(23.04.2020 09:27, ссылка)
- Мне особая точность не нужна, плюс-минус лапоть, лишь бы больше нескольких единиц — maleon(22.04.2020 16:21)
- Вроде да. Опять-же, вечером смогу подтвердить свое [со]мнение
достаточно доверенным источником. — Toчкa oпopы(22.04.2020 16:25)
- Не факт, что кто-то верифицировал модель для инверсного включения.
Есть шанс получить бредовую информацию. — Evgeny_CD(22.04.2020 18:50)
- Достал для примера из библиотеки Микрокапа параметры транзистора,
какие из них могут намекнуть на коэф усиления в прямом и инверсном
режимах? maleon(728 знак., 22.04.2020 15:56)
- Да, если не трудно. — teap0t(22.04.2020 16:08)
- В инверсном усиление порядка единицы. — Codavr(10.07.2020 12:09)
Транзистор, открывающий цепь, обратный транзистор
спросил
Изменено 3 года, 1 месяц назад
Просмотрено 7к раз
\$\начало группы\$
Меня интересует есть ли транзистор который при подаче напряжения на базу/затвор размыкает цепь вместо замыкания. Если нет, то как создать такую конфигурацию?
РЕДАКТИРОВАТЬ: Хорошо, вот некоторые уточнения. У меня есть такая схема:
Двигатель ------------- Nmos ------------- Gnd | | напряжение от ИС
В настоящее время я подаю напряжение на затвор NMOS с моего Arduino и таким образом управляю двигателем. Я хочу заменить NMOS чем-то, что будет работать наоборот. По мере увеличения напряжения на нем ток между мотором и землей должен уменьшаться.
Надеюсь, это поможет прояснить ситуацию.
- транзисторы
\$\конечная группа\$
6
\$\начало группы\$
Вот схема, которая включена по умолчанию и отключается при подаче напряжения на вход.
Когда вход плавающий или заземленный, Q2 выключен, поэтому R2 работает как подтягивающий резистор, который включает Q1.
Когда на вход подается положительное напряжение, Q2 включается и пропускает ток через R2, что создает падение напряжения на R2, которое снижает напряжение, подаваемое на базу Q1, и отключает его.
Это также можно сделать с мосфетами с аналогичной логикой.
\$\конечная группа\$
\$\начало группы\$
Полевой МОП-транзистор с истощением делает то, что вы хотите. Усовершенствованный полевой МОП-транзистор является более распространенным типом, которому для начала проводимости требуется напряжение затвор-исток.
Характеристики полевого транзистора деления показаны на следующем графике.
И сравнение между истощением и улучшением N MOSFET на следующем графике
Изображения взяты из Введение в полевые МОП-транзисторы с режимом истощения
\$\конечная группа\$
8
\$\начало группы\$
Много способов сделать это. Несколько идей:
имитация этой схемы – схема создана с помощью CircuitLab (относительно земли) напряжение на затвор, он будет «отщипывать». МОП-транзистор в режиме истощения также будет работать как J1, но это довольно эзотерическая часть. Я также не могу сказать, что когда-либо сталкивался с JFET, используемым в этом приложении, поскольку JFET обычно дороже, их нет в моем ящике с деталями в больших количествах, они обычно не могут коммутировать большие токи и т. д.
Первый пример отлично работает, если напряжение нагрузки такое же, как напряжение логики. Не всегда так.
Средний пример просто демонстрирует инвертирование логики перед ее применением к воротам M2. Здесь напряжение нагрузки может быть любым в пределах возможностей M2, показанным здесь как 24 В постоянного тока.
И, конечно же, M1 и M2 можно заменить их эквивалентами BJT с добавлением соответствующего резистора для ограничения тока базы.
\$\конечная группа\$
\$\начало группы\$
Достаточно универсальное решение — использовать аналоговый переключатель. Это устройство, которое очень похоже на реле, поскольку оно имеет вход, который может включать или выключать внутренние транзисторы. Вы можете получить эти устройства в формате SPDT. Вы не указали, какой ток или напряжение вам нужно переключать, поэтому это может быть проблемой при использовании этого устройства, но это стоит рассмотреть.
\$\конечная группа\$
\$\начало группы\$
Я прибыл сюда в поисках ответа на тот же вопрос, но конкретно для одного компонента, который является транзистором «по умолчанию — ВКЛ». После прочтения некоторых предыдущих ответов и проверки на других сайтах кажется, что JFET отвечает всем требованиям. Здесь есть несколько хороших диаграмм (https://www.electronics-tutorials.ws/transistor/tran_5.html), которые показывают, что этот тип транзистора имеет полупроводник «n» на всем пути от истока до стока с «p». » По сторонам. (BJT или MOSFET pnp-транзистор представляет собой бутерброд с проводами, подключенными к хлебу, поэтому ток должен проходить через все три слоя; JFET подобен подключению проводов только к мясу, чтобы он никогда не проходил через хлеб). затвор увеличивает зону истощения, что ограничивает протекание тока через более тонкую область слоя «n». В конце концов зоны истощения разрастаются и полностью «перекрывают» ток.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
. Усилитель— Работают ли транзисторы в обратном порядке?
Я собираюсь упростить анализ, обсуждая FET (полевые транзисторы), которые управляются напряжением, и игнорируя BJT (которые частично управляются током). Однако те же самые схемы могут быть реализованы с помощью биполярных транзисторов, просто принимая во внимание базовый ток при выполнении определенных анализов цепей.
Я начну с того, что нарисую очень наивный усилитель и объясню, как он выходит из строя в предсказанной вами ситуации, а также приведу другие соображения. Затем я итеративно дополню его, чтобы показать, как мы на самом деле будем решать проблемы, которые вы упомянули.
Для начала нам нужно признать, что транзистор сам по себе не является усилителем. Усилители — это устройства, состоящие из одного или нескольких элементов усиления (электронная лампа, транзистор и т. д.) вместе с рядом вспомогательных компонентов. Я собираюсь сосредоточиться на усилителях для усиления сигнала, а не усиления мощности, потому что именно в этом заключается моя предыстория. Существуют и другие методы работы с отрицательными сигналами, такие как разделенные шины и двухтактные драйверы, содержащие как транзисторы P-, так и N-типа, которые я здесь рассматривать не буду.
Исходя из использования транзисторов для вычислений, я предполагал, что транзисторы более дискретны. Что если на управляющем проводе достаточно положительного напряжения, то он становится проводником, а если напряжение падает ниже определенного порога, то становится резистором. А мне и в голову не приходило, что бывает, если поменять полярность напряжения на управляющем проводе.
Это правильный путь, но он упускает из виду одно важное соображение: транзисторы — это аналоговые устройства. Канал MOSFET управляется напряжением между затвором и истоком. В N-канальном MOSFET, если вы приложите к затвору более высокое напряжение, чем к истоку, канал транзистора начнет проводить 1 . Таким образом, МОП-транзистор ведет себя как источник тока, управляемый напряжением .
Подавайте все большие и большие напряжения, и он будет проводить больший ток, пока нагрузка не начнет ограничивать ток. Обратите внимание на использование слов «больше» и «больше». Вместо того, чтобы говорить о дискретных «включениях» и «выключениях», мы говорим о непрерывных аналоговых процессах.
Возьмем очень простую реализацию усилителя, в частности, усилитель с общим источником без обратной связи или вырождения. Полевой транзистор сконфигурирован для использования в качестве источника тока, управляемого напряжением, и подача этого тока на резистор создает выходное напряжение. это инвертирующий усилитель — когда входное напряжение увеличивается, выходное напряжение падает. Это будет важно позже.
А теперь давайте проверим ввод, чтобы посмотреть, как поведет себя вывод:
Катастрофа! Этот усилитель почти бесполезен для чего-то вроде аудио. Когда вход отрицательный, нулевой или слегка положительный, выход ограничивается на положительной шине. Когда входной сигнал положителен выше порогового напряжения транзистора (параметр транзистора, зависящий от температуры и производственных изменений), выход ограничивается землей. Есть небольшая область, в которой усилитель полезен:
Вместо этого подадим слабый сигнал. Мы делаем это, например, добавляя конденсатор, который пропускает сигнал переменного тока, и устанавливая смещение постоянного тока через резистор:
Гораздо лучше. Только не совсем. Нам нужен источник напряжения, который идеально соответствует напряжению, необходимому для работы усилителя (называемому рабочей точкой). Неправильное напряжение, и выход вашего усилителя застрянет на шине, и мы получим бесполезную схему. Повышение температуры окружающей среды, пороговое напряжение смещается, и мы снова имеем бесполезную схему.
Что, если бы мы могли заставить нашу систему самостоятельно находить это напряжение? Добавим отрицательную обратную связь (в упрощенной реализации).
Теперь у нас есть резистор, соединяющий выход со входом. Если выходное напряжение слишком велико, входное смещение постоянного тока увеличивается, что приводит к уменьшению выходного сигнала (поскольку это инвертирующий усилитель).
Этот результат теперь дает нам очень упрощенный прототип усилителя. Вот ключевой момент: он больше не имеет дело с негативными сигналами. Вместо этого мы используем связь по переменному току и обратную связь, чтобы постоянно работать в режиме прямого смещения, с небольшим сигналом, чтобы поддерживать его линейность и избегать искажений.
На самом деле наши усилители намного сложнее. Даже простой операционный усилитель с пятью транзисторами в прототипе, использовавшийся для представления их в классе проектирования, на самом деле имеет десятки, если не больше, транзисторов во многих практических реализациях. Вывод остается прежним — многие транзисторы работают в режиме слабого сигнала, а обратная связь используется для установления полезных параметров их рабочей точки, например, здесь мы устанавливаем смещение постоянного тока для входа.
