Разделка оптического кабеля фото, как разделать кабель оптоволоконный

Оптические кабели типа СЛ-ОКМБ обладают рядом преимуществ по сравнению с традиционными конструкциями оптоволоконных кабелей. Меньший вес и диаметр кабеля, его повышенная гибкость облегчают транспортировку, хранение и, главное, прокладку. Разделка кабеля типа СЛ-ОКМБ, имеющего оригинальную конструкцию (в них отсутствует модульная трубка из пластика), несколько отличается от разделки оптических кабелей других типов.

Хотим обратить ваше внимание, что на нашем сайте вы можете подобрать и купить инструменты для разделки оптико-волоконного кабеля.


Как разделать оптический кабель фото


  • Удаление внешней полимерной оболочки с оптического кабеля производится по аналогии с традиционными конструкциями (фото 1).




Фото 1.

Удаление проволочной брони:

  • Во избежание повреждения о края проволочной брони оптических волокон (ОВ) используется защитная пластиковая трубка (при необходимости, поставляется в комплекте с кабелем). Применяемый инструмент: инструмент для обрезки силового элемента (тросорезы, кусачки или бокорезы).
  • На участке необходимой длины (40-60 см) равномерно расплести броню из проволок по две проволоки (фото 2 и 3). Надеть защитную пластиковую трубку на пучок ОВ (фото 4), и сдвинуть ее так, чтобы конец трубки упирался в место расплетения проволок (фото 5).

Фото 2.



Фото 3.



Фото 4.

Фото 5.

  • Удалить расплетенные проволоки, оставив концы проволок длиной 15-20 мм (фото 6 и 7).
  •

    Фото 6.

    Фото 7.

    • Поочередно наплести концы проволок на защитную пластиковую трубку (фото 8). Защитная пластиковая трубка надежно закреплена в броне – ОВ готовы к дальнейшим работам (фото 9).


    Фото 8.

    Фото 9.

    Рекомендации по разделке оптического кабеля СЛ-ОКМБ

    Разделка оптического кабеля СЛ-ОКМБ в кроссах

    оптом и в розницу

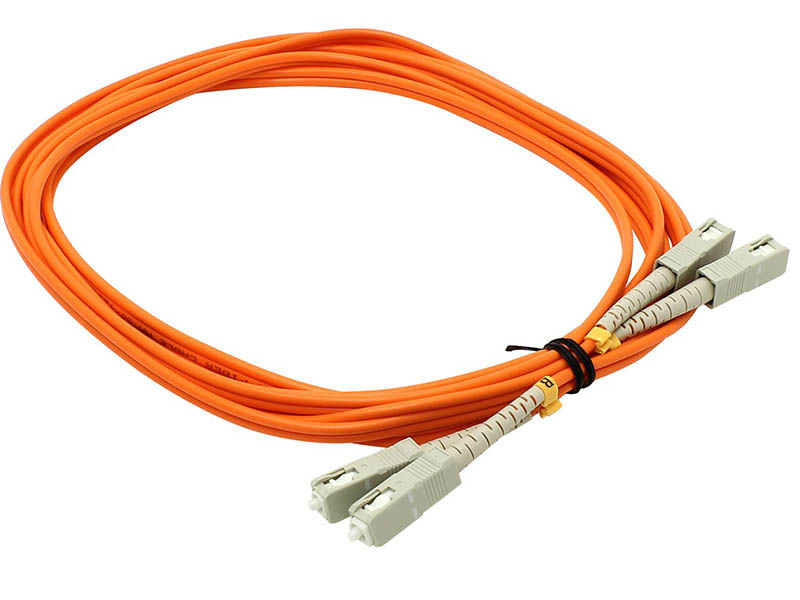

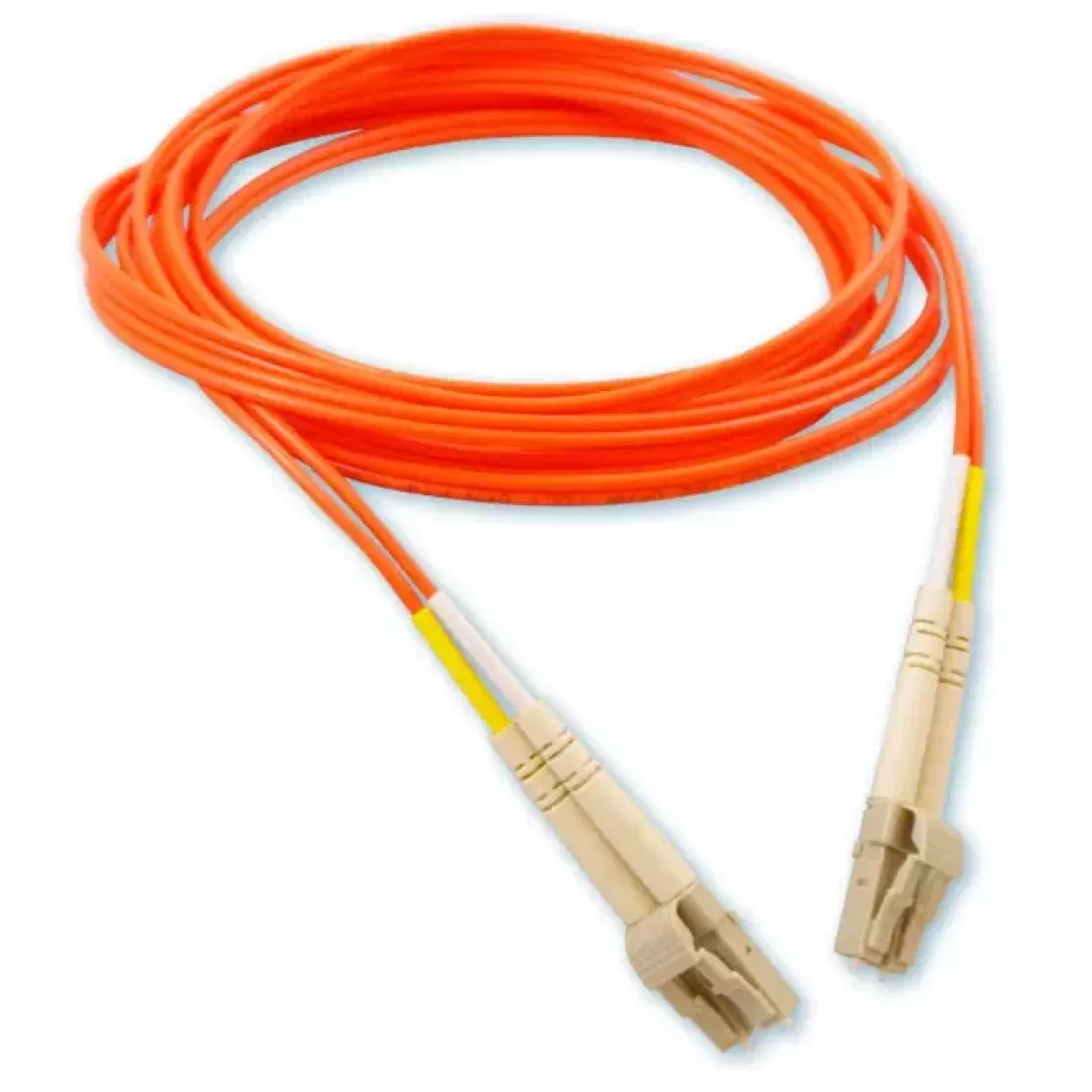

    Кабель волоконно-оптический многомодовый и одномодовый представляет собой универсальный тип изделий для обустройства линий связи с высокой пропускной способностью, низкими потерями и отменной помехоустойчивостью. Он находит широкое использование во многих сферах и направлениях деятельности: построение локальных и магистральных линий связи, обустройство компьютерных сетей в ЦОД, промышленные системы обмена данными.

    Конструктивные особенности

    В общем случае, кабель волоконно-оптический на 8 волокон состоит из следующих конструктивных элементов:

    1. оптические волокна с защитным покрытием;
    2. оптический модуль;
    3. сердечник;
    4. силовые элементы;
    5. гидрофобные материалы;
    6. защитная оболочка;
    7. армирующие элементы.

    В зависимости от условий эксплуатации, требований к надежности и пропускной способности, конструкция изделия может изменяться. Так, для подвески на опорах или стенах зданий предназначены самонесущие волоконно-оптические кабели связи. При наличии внешних механических нагрузок применяют бронированный волоконно-оптический кабель. Для обеспечения максимальной дальности передачи сигнала с высокой скоростью, используют кабель волоконно-оптический одномодовый. В случае прохождения трассы линии связи по открытой местности, где возможно воздействие негативных факторов окружающей среды, используют исключительно внешний волоконно-оптический кабель.

    Главные преимущества оптических линий связи

    Наиболее распространенный кабель волоконно-оптический на 4 волокна обладает большим количеством преимуществ перед медными линиями связи:

    • Полное отсутствие помех со стороны электромагнитного поля, независимо от его источника и близости нахождения.
    • Кабель волоконно-оптический 9/125 мм OS2 одномодовый на 4 волокна обладает значительно большей дальностью передачи сигнала, чем любой из представленных на рынке медных аналогов.
    • Минимальный вес и небольшие габариты значительно снижают трудоемкость его транспортировки, а также монтажа в переполненных кабельных колодцах и лотках.
    • Кабель волоконно-оптический 50/125 мм на 16 волокон способен обеспечить обмен данными между двумя крупными ЦОД, локальными сетями крупных предприятий и др.
    • Высокая степень защиты от несанкционированного доступа к передаваемой информации.
    • Возможность эксплуатации в зонах с повышенной взрыво- и пожароопасностью.
    • Длительный срок эксплуатации, без ухудшения рабочих характеристик.

    Где купить волоконно-оптический кабель в Москве?

    Компания «АБН» предлагает большой выбор компонентов для построения системы СКС любой конфигурации и уровня сложности. Мы гарантируем доступные цены, быструю доставку по Москве и другим городам России, как розничных, так и оптовых партий товаров. Оплата за покупки может осуществляться наличным и безналичным способом. На каждую покупку предоставляются длительные гарантийные обязательства и сертификаты качества.

    Цветовая маркировка оптоволокна: как избежать ошибки?

    1. Статьи

    Цвет оболочки оптоволокна является лишь дополнением к надписям, нанесенным заводом-производителем. Однако цветовая маркировка значительно повышает эффективность работы с оптоволокном, позволяя одним взглядом определить принадлежность кабеля и сократить вероятность ошибки. Из-за чего цветовая маркировка важна, и почему сложно правильно ее выполнить? Ответ на эти вопросы может сэкономить много денег и времени.

    Двенадцать цветов и сотня вопросов

    Для облегчения идентификации оптоволокна используются 12 разных цветов оболочки. Теоретически, это позволяет специалисту быстро определить тип и назначение волокна, даже если оно является частью большого пучка. Проблема в том, что до сих пор не существует единого международного стандарта маркировки. Это приводит к неприятным ошибкам.

    На протяжении многих лет в коммуникациях применяются многомодовые (MM) и одномодовые (SM) оптоволоконные кабели. При установке сетей случаются ошибки, оптоволокно путают, из-за чего система не проходит тесты, появляются сбои сервисов. В итоге тратится время и деньги на поиск причины проблемы и повторную укладку кабелей. Фактически, одна и та же работа выполняется дважды.

    В настоящее время в гражданских волоконно-оптических кабелях применяются две разновидности волокон с разным диаметром сердцевины 50(50/125)и 62,5(62,5/125)мкм. В коммуникационных линиях большой протяженности (от 1,5 км)встречаются одномодовые волокна с сердцевиной 9 мкм. А в специальных сетях, включая военные, могут применяться особые типы, например волокно 100/140, которое способно работать на коротких дистанциях с дешевыми надежными источниками света.



    Рисунок 1: Для маркировки используются 12 цветов, по количеству проводников внутри кабеля.



    Назначение проводников можно перепутать, если не знать принцип маркировки

    Внутри оптического кабеля каждое оптоволокно имеет цветовую маркировку для идентификации, как и старые телефонные провода. Однако оптоволокна идентифицируются не попарно, а по-одному. В кабеле могут быть разные волокна, поэтому при организации схемы маркировки требуется единый подход, что упростит развертывание коммуникаций и последующее обслуживание. Соответственно, каждому номеру проводника присваивается свой цвет.

    В разных странах и у разных производителей оптоволокна существуют свои стандарты цветовой маркировки. Например, в Швеции используется стандарт S12, но у шведских компаний Televerket и Ericsson есть свой собственный — Type E. В Финляндии применяется стандарт FIN2012, а в Германии DIN/VDE 08888. Популярным является американский стандарт TIA/EIA-598. Существует три версии этого стандарта, сейчас актуальной является версия С, принятая в 2012 г.

    В России единого стандарта нет. Обычно специалисты ориентируются на маркировку, указанную в документах производителя, а также на требования заказчика и собственные предпочтения. Например, в некоторых организациях линии связи, ответственные за критические процессы, помечаются красным цветом. Иногда приходится использовать бирки, сделанные из подручных средств.

    Популярные зарубежные стандарты, маркировка от российских производителей

    Американский стандарт TIA/EIA-598С, как наиболее популярный, часто ошибочно считают международным. Это не так, но многие производители следуют ему, так как рынок коммуникаций в США один из крупнейших в мире. Согласно этому стандарту, в не военных приложениях:

    • многомодовые кабели 50/125и 62,5/125 класса OM1 и OM2 помечаются оранжевым цветом;

    • многомодовые кабели 50/125 класса OM3 и OM4 — бирюзовым;

    • одномодовое OS1 и OS2 – желтым;

    • одномодовые PM для контроля поляризации — голубым.

    Таким образом, TIA/EIA-598С предусматривает оранжевый цвет для линий ОМ1(2), то есть большей части оборудования сетей до 10 GigaBit Ethernet. Бирюзовым цветом отмечаются кабели класса OM4 для сетей нового поколения 100 GigaBit Ethernet на расстоянии до 150 м.



    Рисунок 2: Разные стандарты имеют отличающуюся маркировку



    В России ведущие производители предлагают собственные варианты маркировки оптоволокна. В частности, кабельный завод «Инкаб» использует цветовую маркировку, в которой красный проводник — основной.



    Рисунок 3: Цветовая маркировка и конструкция оптоволокна от завода «Инкаб»



    Аналогичный подход используется на кабелях от группы компаний «Оптен».



    Рисунок 4: Маркировка оптоволокна от «Оптен»



    Кабельный завод «ОКС 01» использует свою цветовую модель.



    Рисунок 5: Маркировка оптоволокна от «ОКС 01»



    Компания «ОФС РУС ВОКК» также имеет собственную схему цветовой идентификации оптического волокна.



    Рисунок 6: Цветовая схема оптоволокна от «ОФС РУС ВОКК»



    В оптоволоконных кабелях ОАО «Электрокабель» Кольчугинский завод» применяется схема с черным двенадцатым волокном.



    Рисунок 7: Цветовая маркировка продукции ОАО «Электрокабель»



    Также часто используется стандарт ОАО «ФСК ЕЭС» под названием «Технологическая связь. Правила проектирования, строительства и эксплуатации ВОЛС на воздушных линиях электропередачи напряжением 35 кВ и выше», утвержденный в 2014 г. Этот стандарт цветовой маркировки предназначен для идентификации кабелей на кассетах оптических муфт и в кроссах.



    Рисунок 8: Цветовая маркировка согласно стандарту ОАО «ФСК ЕЭС»



    Что делать, когда нет единого стандарта маркировки оптических волокон?

    Таким образом, сегодня выбор цветовой маркировки волоконно-оптических линий связи (ВОЛС) нельзя свести к единому стандарту, понятному любому специалисту. Поэтому на объекте, где осуществляется монтаж ВОЛС, желательно использовать продукцию одного производителя. Это позволит применить один стандарт, который просто зафиксировать в технических документах. Это существенно облегчит последующее обслуживание коммуникационных линий. Также при составлении паспорта ВОЛС необходимо указывать соответствие порядкового номера волокна его цветовому коду.



    СМОТРИТЕ ТАКЖЕ:

    Подписаться на рассылку статей


    Рекомендации по разделке и оконцеванию оптического кабеля СЛ-ОКМБ

    Как разделать оптический кабель типа СЛ-ОКМБ.

    Оптические кабели типа СЛ-ОКМБ обладают рядом преимуществ по сравнению с традиционными конструкциями оптоволоконных кабелей. Меньший вес и диаметр кабеля, его повышенная гибкость облегчают транспортировку, хранение и, главное, прокладку. Разделка кабеля типа СЛ-ОКМБ, имеющего оригинальную конструкцию (в них отсутствует модульная трубка из пластика), несколько отличается от разделки оптических кабелей других типов.

    Обращаем ваше внимание, что на сайте наших партнеров tkc.by вы можете подобрать и купить инструменты для разделки оптико-волоконного кабеля.


    Как разделать оптический кабель фото Удаление внешней полимерной оболочки с оптического кабеля производится по аналогии с традиционными конструкциями (фото 1).

    Фото 1.


    Удаление проволочной брони:
    • Во избежание повреждения о края проволочной брони оптических волокон (ОВ) используется защитная пластиковая трубка (при необходимости, поставляется в комплекте с кабелем). Применяемый инструмент: инструмент для обрезки силового элемента (тросорезы, кусачки или бокорезы).
    • На участке необходимой длины (40-60 см) равномерно расплести броню из проволок по две проволоки (фото 2 и 3). Надеть защитную пластиковую трубку на пучок ОВ (фото 4), и сдвинуть ее так, чтобы конец трубки упирался в место расплетения проволок (фото 5).

    Фото 2.

    Фото 3

    .

    Фото 4.

    Фото 5


    • Удалить расплетенные проволоки, оставив концы проволок длиной 15-20 мм (фото 6 и 7).

    Фото 6.

    Фото 7.


    • Поочередно наплести концы проволок на защитную пластиковую трубку (фото 8). Защитная пластиковая трубка надежно закреплена в броне – ОВ готовы к дальнейшим работам (фото 9).

    Фото 8.

    Фото 9.

    NEC выпустила подводный кабель с рекордными 20 парами оптических волокон


    Оптические волокна в подводном кабеле SEA-ME-WE 5, соединяющем Юго-Восточную Азию, Ближний Восток и Западную Европу. Фото: Boris Horvat/AFP via Getty Images

    Японская NEC и её дочерняя OCC Corporation завершили разработку и тестирование подводных ретрансляторов и оптического кабеля с 20 парами оптических волокон (40 волокон). Это новый мировой рекорд.

    Предыдущее достижение тоже принадлежало NEC — кабель с 16 парами, а скоро NEC обещает выпустить ретрансляторы и кабели «на 24 пары и более».

    NEC достигла этого рубежа, лишь незначительно изменив свои проверенные конструкции ретрансляторов и кабелей, сказано в пресс-релизе. Это сделано путём оптимизации ключевых компонентов ретранслятора, а также доказательством, что существующая конструкция кабеля может легко вместить больше волокон.


    Подводный кабель NEC с несколькими слоями армирования

    Ретрансляторы с 20 волоконными парами продолжают использовать технологию общих четверных усилителей (quadruple pump sharing), впервые введённую NEC в 2010 году, для обеспечения высокой оптической и электрической эффективности.


    Ретрансляторы NEC с четверными усилителями сигнала лежат на заводе OCC в Китакюсю (Япония). Эти ретрансляторы были изготовлены для подводной трассы FASTER компании Google через Атлантический океан. Фото сделано 9 июля 2015 года

    Массовое производство ретрансляторов и оптического кабеля новой марки уже началось.

    Считается, что сегодня самые продвинутые кабели на межконтинентальных каналах принадлежат Google — это каналы Equiano и Dunant, которые компания сейчас прокладывает между восточным побережьем США и Францией, а также между Португалией и ЮАР, соответственно. В этих кабелях по 12 пар оптических волокон.


    Набор оптоволоконных кабелей производства Subcom. Фото: Brian Smith/Subcom

    Пропускная способность 12-парного Dunant заявлена в 250 Тбит/с. Компания Google уже анонсировала кабель с 24 парами оптических волокон. В последних моделях кабелей производства Google и Subcom используется технология плотного мультиплексирования с разделением длин волн (dense wavelength division multiplexing), позволяющая передавать по одному волокну информацию на более чем 100 длинах волн.


    Намотка оптоволокна на катушку в трюме морского кабелеукладчика Subcom. Фото: Bill Gallery/Subcom

    Прокладка подводных кабелей — исключительно быстрорастущий рынок. Согласно отчёту Global Submarine Fiber Cable Market 2020, крупнейшими производителями подводных кабелей сейчас являются следующие компании:

    • ASN
    • TE Subcom
    • NEC
    • Prysmian
    • Nexans
    • Hengtong
    • Zhongtian


    Кабелеукладчик класса Reliance компании Subcom. Фото: Subcom

    Телекоммуникационные гиганты NEC, TE Subcom и Alcatel-Lucent в последнее время испытывают нарастающее давление со стороны крупных IT-компаний, таких как Google, Facebook и Microsoft, которые хотят участвовать и в разработке кабелей, и в прокладке подводных каналов связи.

    Все об оптоволоконных кабелях связи: от конструкции до условий применения

    В отличие от всем нам знакомой витой пары, которая вне зависимости от места применения имеет примерно одну и ту же конструкцию, оптоволоконные кабели связи могут иметь значительные отличия исходя из сферы применения и места укладки.

    Можно выделить следующие основные виды оптоволоконных кабелей для передачи данных исходя из области применения:

    • Для прокладки внутри зданий;
    • для кабельной канализации небронированный;
    • для кабельной канализации бронированный;
    • для укладки в грунт;
    • подвесной самонесущий;
    • с тросом;
    • подводный.

    Наиболее простой конструкцией обладают кабели для прокладки внутри зданий и канализационный небронированный, а самыми сложными — для прокладки в землю и подводные.

    Кабель для прокладки внутри зданий

    Оптические кабели для прокладки внутри зданий разделяют на распределительные, из которых формируется сеть в целом, и абонентские, которые используются непосредственно для прокладки по помещению к конечному потребителю. Как и витую пару, прокладывают оптику в кабельных лотках, кабель-каналах, а некоторые марки могут быть протянуты и по внешним фасадам зданий. Обычно такой кабель заводят до межэтажной распределительной коробки или непосредственно до места подключения абонента.

    Конструкция оптоволоконных кабелей для прокладки в зданиях включает в себя оптическое волокно, защитное покрытие и центральный силовой элемент, например, пучок арамидных нитей. К оптике, прокладываемой в помещениях, есть особые требования по противопожарной безопасности, такие как нераспространение горения и низкое дымовыделение, поэтому в качестве оболочки для них используется не полиэтилен, а полиуретан. Другие требования — это низкая масса кабеля, гибкость и небольшой размер. По этой причине многие модели имеют облегченную конструкцию, иногда с дополнительной защитой от влаги. Так как протяженность оптики внутри зданий обычно невелика, то и затухание сигнала незначительно и влияние на передачу данных оно не оказывает. Число оптических волокон в таких кабелях не превышает двенадцати.

    Также существует и своеобразная помесь «бульдога с носорогом» — оптоволоконный кабель, который содержит в себе, дополнительно, еще и витую пару.

    Небронированный канализационный кабель

    Небронированная оптика используется для укладки в канализации, при условии, что на нее не будет внешних механических воздействий. Также подобный кабель прокладывается в тоннелях, коллекторах и зданиях. Но даже в случаях отсутствия внешнего воздействия на кабель в канализации, его могут укладывать в защитные полиэтиленовые трубы, а монтаж производится либо вручную, либо при помощи специальной лебедки. Характерной особенностью данного типа оптоволоконного кабеля можно назвать наличие гидрофобного наполнителя (компаунда), который гарантирует возможность эксплуатации в условиях канализации и дает некоторую защиту от влаги.

    Бронированный канализационный кабель

    Бронированные оптоволоконные кабели используются при наличии больших внешних нагрузок, в особенности, на растяжение. Бронирование может быть различным, ленточным или проволочным, последнее подразделяется на одно- и двухповивное. Кабели с ленточным бронированием используются в менее агрессивных условиях, например, при прокладке в кабельной канализации, трубах, тоннелях, на мостах. Ленточное бронирование представляет собой стальную гладкую или гофрированную трубку толщиной в 0,15-0,25 мм. Гофрирование, при условии, что это единственный слой защиты кабеля, является предпочтительным, так как оберегает оптоволокно от грызунов и в целом повышает гибкость кабеля. При более суровых условиях эксплуатации, например, при закладке в грунт или на дно рек используются кабели с проволочной броней.

    Кабель для укладки в грунт

    Для прокладки в грунт используют оптические кабели с проволочной одноповивной или двухповивиной броней. Также применяются и усиленные кабели с ленточным бронированием, но значительно реже. Прокладка оптического кабеля осуществляется в траншею или с помощью кабелеукладчиков. Более подробно этот процесс расписан в моей второй статье по этой теме, где приводятся примеры наиболее распространенных видов кабелеукладчиков. Если температура окружающей среды ниже отметки в -10 оС, кабель предварительно прогревают.

    В условиях влажного грунта используется модель кабеля, оптоволоконная часть которого заключена в герметичную металлическую трубку, а бронеповивы проволоки пропитаны специальным водоотталкивающим компаундом. Тут же в дело вступают расчеты: инженеры, работающие на укладке кабеля, не должны допускать превышения растягивающих и сдавливающих нагрузок сверх допустимых. В противном случае, сразу или со временем, могут быть повреждены оптические волокна, что приведет кабель в негодность.

    Броня влияет и на значение допустимого усилия на растяжение. Оптоволоконные кабели с двухповивной броней могут выдержать усилие от 80 кН, одноповивные — от 7 до 20 кН, а ленточная броня гарантирует «выживание» кабеля при нагрузке не менее 2,7 кН.

    Подвесной самонесущий кабель

    Подвесные самонесущие кабели монтируются на уже существующих опорах воздушных линий связи и высоковольтных ЛЭП. Это технологически проще, чем прокладка кабеля в грунт, но при монтаже существует серьезное ограничение — температура окружающей среды во время работ не должна быть ниже — 15 оС. Подвесные самонесущие кабели имеют стандартную круглую форму, благодаря которой снижаются ветровые нагрузки на конструкцию, а расстояние пролета между опорами может достигать ста и более метров. В конструкции самонесущих подвесных оптических кабелей обязательно присутствует ЦСЭ — центральный силовой элемент, изготовленный из стеклопластика или арамидных нитей. Благодаря последним оптоволоконный кабель выдерживает высокие продольные нагрузки. Подвесные самонесущие кабели с арамидным нитями используют в пролетах до одного километра. Еще одно преимущество арамидных нитей, кроме их прочности и малом весе, заключается в том, что арамид по природе своей является диэлектриком, то есть кабели, изготовленные на его основе безопасны, например, при попадании молнии.

    В зависимости от строения сердечника различают несколько типов подвесного кабеля:

    • Кабель с профилированным сердечником — содержит оптические волокна или модули с этими волокнами – кабель устойчив к растяжению и сдавливанию;
    • Кабель со скрученными модулями — содержит оптические волокна, свободно уложенные, кабель устойчив к растяжениям;
    • Кабель с одним оптическим модулем – сердечник данного типа кабеля не имеет силовых элементов, поскольку они находятся в оболочке. Такие кабели обладают недостатком, связанным с неудобством идентификации волокон. Тем не менее, они обладают меньшим диаметром и более доступной ценой.
    Оптический кабель с тросом

    Оптические кабеля с тросом — это разновидность самонесущих кабелей, которые также используются для воздушной прокладки. В таком изделии трос может быть несущим и навивным. Еще существуют модели, в которых оптика встроена в грозозащитный трос.

    Усиление оптического кабеля тросом (профилированным сердечником) считается достаточно эффективным методом. Сам трос представляет собой стальную проволоку, заключенную в отдельную оболочку, которая в свою очередь соединяется с оболочкой кабеля. Свободное пространство между ними заполняется гидрофобным заполнителем. Часто такую конструкцию оптического кабеля с тросом называют «восьмеркой» из-за внешнего сходства, хотя лично у меня возникают ассоциации с перекормленной «лапшой». «Восьмерки» применяют для прокладки воздушных линий связи с пролетом не более 50-70 метров. В эксплуатации подобных кабелей есть некоторые ограничения, например, «восьмерку» со стальным тросом нельзя подвешивать на ЛЭП. Надеюсь, объяснять, почему именно, не нужно.

    Но кабели с навивным грозозащитным тросом (грозотросом) спокойно монтируются на высоковольтных ЛЭП, крепясь при этом к проводу заземления. Грозотросный кабель используется в местах, где есть риски повреждения оптики дикими животными или охотниками. Также его можно использовать на больших по дистанции пролетах, чем обычную «восьмерку».

    Подводный оптический кабель

    Данный тип оптических кабелей стоит в сторонке от всех остальных, так как прокладывается в принципиально иных условиях. Почти все типы подводных кабелей, так или иначе, бронированы, а степень бронирования уже зависит от рельефа дна и глубины залегания.

    Различают следующие основные типы подводных кабелей (по типу бронирования):

    • Не бронирован;
    • Одинарное (одноповивное) бронирование;
    • Усиленное (одноповивное) бронирование;
    • Усиленное скальное (двухповивное) бронирование;

    Подробно конструкцию подводного кабеля я рассматривал больше года назад вот в этой статье, поэтому тут приведу только краткую информацию с рисунком:

    1. Полиэтиленовая изоляция.
    2. Майларовое покрытие.
    3. Двухповивное бронирование стальной проволокой.
    4. Алюминиевая гидроизоляционная трубка.
    5. Поликарбонат.
    6. Центральная медная или алюминиевая трубка.
    7. Внутримодульный гидрофобный заполнитель.
    8. Оптические волокна.

    Как не парадоксально, прямой корреляции бронирования кабеля с глубиной залегания нет, так как армирование защищает оптику не от высоких давлений на глубине, а от деятельности морских обитателей, а также сетей, тралов и якорей рыболовецких судов. Корреляция эта, скорее, обратная — чем ближе к поверхности, тем больше тревог, что явно видно по таблице ниже:

    Таблица типов и характеристик подводных кабелей в зависимости от глубины укладки

    Производство

    Теперь, когда мы познакомились с наиболее распространенными видами оптоволоконных кабелей, можно проговорить и о производственном процессе всего этого зоопарка. Все мы знаем об оптоволоконных кабелях, многие из нас имели с ними дело лично (как абоненты и как монтажники), но как становится ясно из информации выше, оптоволоконные, в особенности магистральные, кабели могут серьезно отличаться от того, с чем вы имели дело в помещении.

    Так как для прокладки оптоволоконной магистрали требуются тысячи километров кабеля, их производством занимаются целые заводы.

    Изготовление оптоволоконной нити

    Все начинается с производства главного элемента — оптоволоконной нити. Производят это чудо на специализированных предприятиях. Одной из технологий производства оптической нити является ее вертикальная вытяжка. А происходит это следующим образом:

    • На высоте в несколько десятков метров в специальной шахте устанавливается два резервуара: один со стеклом, второй, ниже по шахте, со специальным полимерным материалом первичного покрытия.
    • Из узла прецизионной подачи заготовки или, проще говоря, первого резервуара с жидким стеклом, вытягивается стеклянная нить.
    • Ниже нить проходит через датчик диаметра волоконного световода, который отвечает за контроль диаметра изделия.
    • После контроля качества нить обволакивается первичным полимерным покрытием из второго резервуара.
    • Пройдя процедуру покрытия, нить отправляется в еще одну печь, в которой полимер закрепляется.
    • Нить оптоволокна протягивается еще N-метров, в зависимости от технологии, охлаждается и поступает на прецизионный намотчик, проще говоря, наматывается на бобину, которая уже и транспортируется как заготовка к месту производства кабеля.

    Наиболее распространены следующие размеры оптоволоконного кабеля:

    • C сердечником 8,3 мк и оболочкой 125 мкм;
    • C сердечником 62,5 мк и оболочкой 125 мкм;
    • C сердечником 50 мк и оболочкой 125 мкм;
    • C сердечником 100 мк и оболочкой 145 мкм.

    Оптику с диаметром сердечника в 8,3 мк качественно спаять в полевых условиях, без высокоточного оборудования или установки концентраторов, непросто или практически невозможно.

    Огромное значение имеет контроль диаметра световода. Именно эта часть установки отвечает за один из главных параметров на всех этапах производства нити — неизменность диаметра конечного изделия (стандарт — 125 мкм). Из-за сложностей при сварке нитей любых диаметров, их стремятся сделать настолько длинными, насколько это возможно. Погонный метраж оптоволоконной «заготовки» на бобине может достигать десятков километров (да, именно километров) и более, в зависимости от требований заказчика.

    Уже на самом предприятии, хотя это можно сделать и на стекольном заводе, все зависит от производственного цикла, бесцветную нить с полимерным покрытием для удобства могут перемотать на другую бобину, в процессе окрашивая ее в собственный яркий цвет, по аналогии со всем знакомой витой парой. Зачем? Для быстрого различения каналов при, например, ремонте или сварке кабеля.

    Изготовление кабеля

    Теперь мы получили сердце нашего изделия — оптоволоконную нить. Что дальше? Дальше давайте посмотрим на схему такого себе среднестатистического подводного (да, мне они нравятся больше всего) кабеля в разрезе:

    На заводе полученные оптические нити запускаются в станки, в совокупности своей образующие целый конвейер по производству какого-то одного типа кабеля. На первом этапе производства небронированных моделей, нити сплетаются в пучки, которые и составляют, в итоге, «оптический сердечник». Количество нитей в кабеле может быть различным, в зависимости от заявленной пропускной способности. Пучки, в свою очередь, сматывают в «тросс» на специальном оборудовании, которое, в зависимости от своей конструкции и назначения. Это оборудование может еще и покрывать полученный «тросс» гидроизолирующим материалом, чтобы предотвратить попадание влаги и потускнения оптики в будущем (на схеме обозван «внутримодульным гидрофобным заполнителем»).

    Вот так проходит процесс скрутки собранных вместе пучков в трос на пермском заводе оптоволоконных кабелей:

    После того, как в «тросс» было собрано необходимое количество пучков оптоволокна, их заливают полимером или укладывают в металлическую или медную трубку. Тут, на первый взгляд, кажется, что подводных камней нет и быть не может, но так как производитель стремится минимизировать количество соединений и швов, то все получается не совсем просто. Рассмотрим один конкретный пример.

    Для создания трубки-корпуса, представленной на схеме выше как «центральная трубка», может использоваться огромная по длине лента из необходимого нам материала (сталь, либо же медь). Лента используется, чтобы не маяться со всем знакомым нам и очевидным прокатом, и сваркой по всей окружности стыка. Согласитесь, тогда у кабеля было бы слишком много «слабых» мест в конструкции.

    Так вот. Металлическая ленточная заготовка проходит через специальный станок, натягивающий ее и имеющий с десяток-другой валиков, которые идеально ее выравнивают. После того, как лента выровнена, она подается на другой станок, где встречается с нашим пучком оптоволоконных нитей. Автомат на конвейере загибает ленту вокруг натянутого оптоволокна, создавая идеальную по форме трубку.

    Вся эта, пока еще хрупкая, конструкция протягивается по конвейеру дальше, к электросварочному аппарату высокой точности, который на огромной скорости проводит сварку краев ленты, превращая ее в монолитную трубку, в которую уже заложен оптоволоконный кабель. В зависимости от тех. процесса, все это дело может заливаться гидрофобным заполнителем. Или не заливаться, тут уже все зависит от модели кабеля.

    В целом, с производством все стало более-менее понятно. Различные марки оптоволоконного, в первую очередь, магистрального кабеля, могут иметь некоторые конструкционные отличия, например, по количеству жил. Тут инженеры не стали выдумывать велосипед и просто объединяют несколько кабелей поменьше в один большой, то есть такой магистральный кабель будет иметь не один, а, например, пять трубок с оптоволокном внутри, которые, в свою очередь, все также заливаются полиэтиленовой изоляцией и, при необходимости, армируются. Такие кабели называют многомодульными.

    Одна из моделей многомодульного кабеля в разрезе

    Многомодульные кабели, которые, в основной своей массе, и используются для протяженных магистралей, имеют еще одну обязательную конструктивную особенность в виде сердечника, или как его еще называют — центрального силового элемента. ЦСЭ используется как «каркас», вокруг которого группируют трубки с жилами оптоволокна.

    К слову, пермский завод «Инкаб», производственный процесс которого представлен на гифках выше, со своими объемами до 4,5 тыс. километров кабеля в год — карлик, по сравнению с заводом того же инфраструктурного гиганта Alcatel, который может выдавать несколько тысяч километровоптоволоконного кабеля одним куском, который сразу же грузится на судно-кабелеукладчик.

    Стальная трубка — это наименее радикальный вариант бронирования оптики. Для неагрессивных условий эксплуатации и монтажа часто применяют обычный изолирующий полиэтилен. Однако, это не отменяет того факта, что после изготовления такого кабеля его могут «обернуть» в бронирующую намотку из алюминиевой или стальной проволоки или тросов.

    Бронирование кабеля с полиэтиленовой изоляцией на том же пермском заводе

    Вывод

    Как можно понять из материала выше, основным отличие различных видов оптоволоконного кабеля является их «обмотка», то есть то, во что упаковываются хрупкие стеклянные нити в зависимости от области применения и среды, в которой будет проводиться кабелеукладка.

    Источник: https://habr.com/
    Автор: Александр

    Волоконно-оптический кабель Belden GOCB204.002100 50/125 OM2, многомодовый, бухта 2100м. 34024 - цена, отзывы, характеристики, фото

    • Тип MM 50/125
    • Длина, м 2100
    • Структура жилы МП
    • Оболочка полиэтилен
    • Цвет черный
    • Упаковка катушка
    • Вес погонного метра, кг 0.107
    • Диаметр, мм 10,6
    • Тип оптического волокна MM 50/125
    • Количество волокон, шт 4
    • Вес, кг 225
    • Форма провода круглый
    • Показать еще

    Этот товар из подборок

    Параметры упакованного товара

    Единица товара: бобина 1 м
    Вес, кг: 233,00

    Длина, мм: 580
    Ширина, мм: 600
    Высота, мм: 600

    * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

    Указанная информация не является публичной офертой

    На данный момент для этого товара нет расходных материалов

    Подключение к домашнему кинотеатру Фотогалерея

    Если вас смущают все разъемы, необходимые для настройки системы домашнего кинотеатра, эта полезная фотогалерея объясняет стандартные разъемы домашнего кинотеатра.

    Разъем композитного видео

    Составное видеосоединение - это соединение, при котором цветная и черно-белая части видеосигнала передаются вместе. Фактическое физическое соединение называется видеосоединением RCA и обычно имеет желтый цвет на концах.

    Разъем S-Video

    Соединение S-video - это аналоговое видеосоединение, в котором цветная и черно-белая части сигнала передаются отдельно. Устройство записи телевидения или видео рекомбинирует сигнал на приемном конце.

    Результат - меньшее размытие цвета и более четкие края, чем при стандартном аналоговом композитном видеосоединении.

    S-video постепенно сокращается в качестве варианта подключения к большинству телевизоров и ресиверов домашних кинотеатров.Это больше не вариант подключения на проигрывателях дисков Blu-ray.

    Разъемы для компонентного видео

    Компонентное видеосоединение - это видеосоединение, при котором цветные и черно-белые элементы сигнала передаются по отдельным кабелям от источника, такого как DVD-плеер, на устройство отображения видео, такое как телевизор или видеопроектор. . Это соединение представляют три кабеля RCA с красным, зеленым и синим наконечниками.

    Кроме того, на телевизоре, DVD-плеере или других устройствах эти соединения, хотя чаще всего обозначаются как компоненты, могут иметь дополнительные обозначения Y, Pb, Pr или Y, Cb, Cr .

    С 1 января 2011 года все производимые и проданные проигрыватели Blu-ray не будут передавать видеосигналы высокой четкости (720p, 1080i или 1080p) с использованием компонентных видеоподключений. Это называется аналоговым закатом (не путать с предыдущим переходом цифрового ТВ от аналогового к цифровому телевещанию).

    Разъем HDMI и кабель

    HDMI означает мультимедийный интерфейс высокой четкости. Источник должен преобразовать сигнал из цифрового в аналоговый, чтобы передать цифровой видеосигнал на телевизор, что приведет к потере некоторой информации.

    Соединение HDMI позволяет передавать цифровой видеосигнал (например, с DVD-плеера) в цифровом виде без преобразования в аналоговый. Это приводит к чистой передаче всей видеоинформации с цифрового видеоисточника на телевизор, оборудованный HDMI или DVI (с использованием адаптера подключения).

    Разъемы HDMI могут передавать как видео, так и аудиосигналы.

    Разъем DVI

    DVI означает цифровой визуальный интерфейс. Соединение DVI может передавать цифровой видеосигнал от компонента-источника (например, от DVD-плеера с DVI, кабельного или спутникового ТВ) непосредственно на видеодисплей с соединением DVI без аналогового преобразования.Результат - более качественное изображение от видеосигналов стандартной и высокой четкости.

    С момента появления HDMI для подключения аудио / видео в домашнем кинотеатре DVI в основном используется в среде ПК.

    Тем не менее, вы можете столкнуться со случаями, когда старые DVD-плееры и телевизоры имеют соединения DVI, а не HDMI. Или у вас может быть более старый телевизор, который включает варианты подключения DVI и HDMI.

    В отличие от HDMI, DVI передает только видеосигналы. При использовании DVI для подключения к телевизору необходимо выполнить отдельное аудиоподключение к телевизору.

    В случаях, когда у вас есть телевизор только с подключением DVI, и вам необходимо подключить к этому телевизору устройства-источники HDMI, вы можете (в большинстве случаев) использовать адаптер подключения DVI-HDMI.

    Цифровой коаксиальный аудиоразъем

    Цифровое коаксиальное аудиосоединение - это проводное соединение, которое передает цифровые аудиосигналы (такие как PCM, Dolby Digital и DTS) от устройства-источника, такого как проигрыватель компакт-дисков или DVD, и AV-ресивера или предусилителя / процессора объемного звука. Для цифровых коаксиальных аудиоподключений используются соединительные штекеры типа RCA.

    Цифровой оптический аудиоразъем AKA TOSLINK

    Цифровое оптическое соединение - это оптоволоконное соединение, используемое для передачи цифровых аудиосигналов (таких как PCM, Dolby Digital и DTS) от устройства-источника, такого как проигрыватель компакт-дисков или DVD, и AV-ресивера или предусилителя / процессора объемного звука. . Это соединение также называется соединением TOSLINK.

    Аналоговые стереоаудио кабели

    Аналоговые стереокабели, также известные как кабели RCA, передают левый и правый стереосигналы от компонентов, таких как проигрыватель компакт-дисков, кассетная дека, видеомагнитофон и другие устройства, на усилитель или ресивер стерео или объемного звука.

    Красный обозначается для правого канала, а белый - для левого канала. Эти цвета соответствуют цветам аналоговых стереоразъемов на приемном конце усилителя или приемника.

    Коаксиальный кабель RF

    : вставной тип

    По коаксиальному кабелю RF передаются телевизионные сигналы (аудио и видео), исходящие от антенны или кабельной приставки, на телевизор. Видеомагнитофоны также могут использовать это соединение для приема и передачи телевизионных сигналов и для просмотра кассет VHS.Тип коаксиального ВЧ-соединения, изображенный ниже, является вставным.

    Коаксиальный кабель

    RF: привинчиваемый тип

    По коаксиальному кабелю RF передаются телевизионные сигналы (аудио и видео), исходящие от антенны или кабельной приставки, на телевизор. Видеомагнитофоны также могут использовать это соединение для приема и передачи телевизионных сигналов и для просмотра кассет VHS. Тип коаксиального ВЧ-соединения, изображенного ниже, - это винтовой тип.

    Подключение монитора VGA к ПК

    Многие телевизоры высокой четкости, особенно ЖК-телевизоры и плазменные панели, выполняют двойную функцию как телевизор, так и компьютерный монитор.В результате вы можете заметить опцию входа монитора VGA на задней панели вашего телевизора. На изображении ниже показаны кабель VGA и разъем в том виде, в каком он отображается на экране телевизора.

    Подключение к Ethernet (локальной сети)

    Соединение, которое становится обычным в домашнем кинотеатре, - это соединение Ethernet или LAN. Это соединение позволяет интегрировать проигрыватель дисков Blu-ray, телевизор или ресивер домашнего кинотеатра в домашнюю сеть с помощью маршрутизатора (называемого локальной сетью). Маршрутизатор, в свою очередь, обеспечивает доступ в Интернет.

    В зависимости от возможностей подключенного устройства соединение Ethernet может обеспечивать доступ к обновлениям прошивки, аудио, видео и неподвижным изображениям, хранящимся на ПК, а также к потоковой передаче аудио и видео онлайн из таких сервисов, как Netflix, Pandora и др. .

    Кроме того, в случае проигрывателей дисков Blu-ray, Ethernet обеспечивает доступ к онлайн-контенту BD-Live, связанному с определенными дисками Blu-ray.

    Кабели Ethernet

    бывают разных цветов.

    Подключение SCART

    Соединение SCART, также известное как EuroSCART, Euroconnector и во Франции Peritel, является распространенным типом аудио / видео кабеля, используемого в Европе и Великобритании для подключения DVD-плееров, видеомагнитофонов и других компонентов к телевизорам.

    Разъем SCART имеет 21 контакт. Каждому контакту (или группе контактов) назначается аналоговый видеосигнал или аналоговый аудиосигнал. Соединения SCART могут быть настроены для передачи композитных, S-видео или чересстрочных (Y, Cb, Cr) компонентных и аналоговых видеосигналов RGB и обычного стереозвука.

    Разъемы SCART не могут передавать прогрессивную развертку, цифровое видео или цифровые аудиосигналы.

    Созданный во Франции и получивший полное название Syndicat des Constructeurs d'Appareils Radiorecepteurs et Televiseurs, Европа повсеместно приняла разъем SCART в качестве однокабельного решения для подключения аудио / видео компонентов и телевизоров.

    DV-соединение, также известное как iLink, Firewire и IEEE1394

    Соединения DV используются в домашнем кинотеатре следующим образом:

    • Для подключения видеокамер MiniDV и Digital8 к записывающим устройствам DVD, чтобы обеспечить цифровую передачу звука и видео с записей MiniDV или Digital8 на DVD.
    • Для передачи многоканальных аудиосигналов, таких как DVD-Audio и SACD, с DVD-плеера на AV-ресивер. Этот вариант встречается редко и доступен только на нескольких высококачественных DVD-плеерах и AV-ресиверах, которые больше не доступны.
    • Для передачи сигналов HDTV от телевизионной приставки HD, кабельной или спутниковой приставки на телевизор или видеомагнитофон D-VHS. Этот вариант не получил широкого распространения. Передача сигналов HDTV между компонентами обычно осуществляется с помощью HDMI, DVI или компонентных видеоподключений HD.

    Разъемы на задней панели HDTV

    Посмотрите на разъемы задней панели подключения, которые вы можете найти на HDTV.

    • Вверху слева направо расположены разъемы для HDMI / DVI, включая набор аналоговых стереофонических аудиовходов и вход монитора VGA для использования с ПК.
    • Справа вверху - соединение коаксиального РЧ-кабеля / антенны.
    • Под разъемом RF находятся выходы для наушников и аналоговый стереофонический аудиовыход.
    • В левом нижнем углу есть два набора входов для HD-компонентов, спаренных с аналоговыми стереофоническими аудиовходами.
    • В правом нижнем углу находится сервисный порт, а также два набора аналоговых стереофонических аудиовходов и композитных видеовходов.
    • Справа от одного из композитных видеовходов находится также вход S-video.

    В приведенном выше примере HDTV есть различные стандартные параметры входа и параметры HD. Однако не все телевизоры высокой четкости имеют все эти соединения. Например, сейчас не хватает подключений S-video, и некоторые телевизоры могут не допускать одновременное подключение к композитному и компонентному видеовходам.

    С другой стороны, все большее количество телевизоров высокой четкости включает порт USB и порт Ethernet.

    Кабельные соединения HDTV

    Вот вид задней панели подключения типичного телевизора высокой четкости и примеры соединительного кабеля.

    • Вверху слева направо находятся разъемы для HDMI / DVI (на фото разъем HDMI), включая набор аналоговых стереофонических аудиовходов (красный и белый) и вход монитора VGA для использования с ПК.
    • Справа вверху - соединение коаксиального РЧ-кабеля / антенны.
    • Под разъемом RF находятся наушники и аналоговые стереофонические аудиовыходы (красный и белый).
    • В нижнем левом углу находятся два набора компонентных входов HD (красный, зеленый и синий), спаренных с аналоговыми стереофоническими аудиовходами (красный и белый).
    • В правом нижнем углу находится сервисный порт, два набора аналогового стереозвука (красный и белый) и композитные видеовходы (желтый).
    • Справа от одного из композитных видеовходов находится опция входа S-video.

    Телевизор высокой четкости имеет множество вариантов входа как стандартного, так и высокого разрешения. Однако не все соединения, показанные в этом примере, присутствуют на всех телевизорах высокой четкости. Такие соединения, как S-video и компонентные, становятся редкостью. Тем не менее, другие соединения (здесь не показаны), такие как USB и Ethernet, становятся все более распространенными.

    Типовые разъемы задней панели видеопроектора для домашнего кинотеатра

    Видеопроекторы становятся доступным вариантом домашнего кинотеатра для среднего потребителя. Однако что это за связи и для чего они нужны? Ниже приведены фотографии типичных соединений, которые вы найдете на видеопроекторе, с пояснениями ниже.

    Конкретное расположение соединений может варьироваться от бренда к бренду и от модели к модели. Вы также можете увидеть дополнительные или повторяющиеся подключения, которые здесь не показаны.

    • На этом примере проектора, начиная с крайнего левого угла, находится разъем питания переменного тока, к которому подключается прилагаемый шнур питания переменного тока.
    • Справа несколько разъемов. В самом верху находится вход HDMI. Вход HDMI позволяет осуществлять цифровую передачу видео с DVD-плеера или другого компонента-источника с выходом HDMI или выходом DVI-HDCP с использованием адаптера подключения.
    • Справа от входа HDMI находится вход монитора VGA-PC. Этот вход позволяет подключать ПК или ноутбук и использовать проектор для отображения изображений.
    • Последовательный порт для внешнего управления и других возможных функций, а также порт USB находятся под входом HDMI. Не все проекторы будут иметь эти входы.

    Спасибо, что сообщили нам об этом!

    Расскажите, почему!

    Другой Недостаточно подробностей Сложно понять

    Оптический кабель умирает?

    Когда-то это была самая высокотехнологичная и футуристическая функция, которую вы только могли найти: Передача звука - с помощью света! Лазеры! Кабель не медный, а стеклянный!

    За исключением того, что он почти никогда не был стеклянным и обычно был дорогим.И хотя оптический кабель был предпочтительным методом передачи цифрового звука на протяжении десятилетий, он начал исчезать. Все больше и больше продуктов отказываются от оптического соединения.

    Этот когда-то крутой кабель умирает очень медленной смертью. Вот как это случилось.

    Техника прошлого

    Официальный термин для оптического аудиокабеля - «Toslink», сокращение от Toshiba Link. Разработанный в начале 80-х годов для подключения проигрывателей компакт-дисков к приемникам, он представлял собой оптическую версию с красным лазером «Digital Interconnect Format» Sony / Phillips, также известного как стандарт S / PDIF.Вы также неоднократно видели стандартные подключения S / PDIF; их часто называют «коаксиальным цифровым». У оптических кабелей были определенные преимущества перед медными кабелями, но они также были более хрупкими и долгое время более дорогими. Хотя стеклянные кабели были доступны, но за большие деньги большинство оптических кабелей были сделаны из дешевого пластика. Это ограничивало их диапазон использования в первую очередь в помещениях.

    Задняя панель Apple TV предыдущего поколения. Новая модель 4K отказывается от оптики.

    Сара Тью / CNET

    В 90-е и 2000-е годы оптический кабель был почти повсеместным: это самый простой способ передать Dolby Digital и DTS с вашего кабельного / спутникового ТВ, TiVo или DVD-плеера на ваш ресивер.Даже на заре HDMI рядом с ним был простой оптический кабель, готовый на случай, если чей-то приемник не принимает HDMI. Но сейчас все больше и больше оптики теряют. Например, он полностью отсутствует на последних версиях Roku и Apple TV 4K. Он также исчез из многих небольших телевизоров, хотя остается и в более крупных, потенциально избыточная резервная копия для HDMI с ARC. Причина этого? Саундбары. Большинство звуковых панелей по-прежнему имеют оптическое соединение, и это единственное, что поддерживает формат.Конечно, со стороны аудио устройства, такие как Chromecast Audio, также используют оптическое соединение, и это связано с ограниченным пространством, как и все остальное. Chromecast Audio использует вариант mini-Toslink, который помещается в аналоговый разъем 3,5 мм.

    Текущий урожай медиа-стримеров. Где оптическое соединение?

    Сара Тью / CNET

    Так куда оно делось? Разве оптический кабель не обладает потенциалом значительно большей пропускной способности, чем HDMI? Ну нет.Здесь ключевое слово «потенциал». Теоретически оптические кабели могут передавать огромные объемы данных. Но оптическое аудио соединение гораздо более ограничено. Настолько ограниченный, что он не может даже передавать аудиоформаты высокого разрешения, которые появились с Blu-ray более десяти лет назад, такие как Dolby TrueHD и DTS Master Audio. В отличие от HDMI, возможности которого значительно расширились за короткое время, Toslink остался в основном прежним. Поскольку нет спецификации для оптического соединения для обработки звука высокого разрешения, он не может этого сделать.Без спецификации одна часть снаряжения не может разговаривать с другой частью снаряжения.

    Так что да, в теории оптика может многое, но, поскольку все перешли на HDMI, оптика осталась бездействующей.

    По иронии судьбы, многие пользовательские установщики используют оптический кабель для передачи данных HDMI. Оптоволоконный интерфейс HDMI обычно дороже, чем беспроводной, но значительно менее подвержен помехам и проблемам. Он также способен работать намного дольше, чем традиционные кабели HDMI.Эти двоюродные братья по подключению к Toslink могут использовать одни и те же лазеры и безмедные кабели, но они являются Ferrari для велосипеда Toslink.

    Кабель прошлого и будущего

    Волоконно-оптические кабели, используемые для передачи данных, изображений и телефонных разговоров.

    Эндрю Брукс / Гетти

    Не плачьте о скромном оптическом кабеле. Хотя когда-нибудь он может исчезнуть из вашего дома, он живет и даже процветает снаружи.Google Fiber, Verizon FIOS, AT&T Fiber и другие - это волоконно-оптические широкополосные линии, обеспечивающие передачу в ваш дом сотен мегабит, а в некоторых местах даже гигабита в секунду. Волоконно-оптические кабели также становятся основой самого Интернета. Facebook и Microsoft, например, только что завершили прокладку трансатлантического кабеля MAREA со связкой из восьми волоконно-оптических нитей, которые вместе могут передавать до 160 тера бит в секунду.

    Итак, хотя для большинства людей оптический кабель был заменен на HDMI и забыт, технология оптического кабеля никуда не денется.

    Ведь лазеров!

    Как насчет вас? Сколько оптических кабелей вы все еще используете в своей аудио / видео системе?


    Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал, на такие темы, как почему все кабели HDMI одинаковы, объяснение разрешений телевизоров, ЖК-дисплей LED против OLED и многое другое. Остались вопросы? Напишите ему в Твиттере @TechWriterGeoff, а затем посмотрите его фотографии из путешествий в Instagram. Он также считает, что вам стоит посмотреть его научно-фантастический бестселлер и его продолжение.

    Передача изображений естественной сцены через многомодовое волокно

    Эксперименты

    Схема эксперимента показана на рис. 1а. Мы используем SLM (максимальная частота кадров 20 Гц) для передачи изображений интенсивности в градациях серого (100 уровней шкалы серого) на непрерывный лазерный луч (длина волны 532 нм). Затем это изображение вводится в многомодовое волокно (сердцевина со ступенчатым показателем преломления, диаметр сердцевины 105 мкм, длина волокна 1 и 10 м, ~ 9000 распространяющихся оптических мод, размер пятна изображения на входе волокна составляет ~ 2 мкм), а затем выводится с использованием идентичных объективы для входа и выхода волокна (фокусное расстояние, f = 34 мм, NA = 0.26). Спекл-структура на выходе волокна (ближнее поле) отображается на CMOS-камеру с разрешением 350 × 350 пикселей.

    Рис. 1

    Экспериментальная схема. a ПМС в сочетании с поляризационным светоделителем (PBS) и полуволновой пластиной ( λ /2) используется для нанесения изображения интенсивности на лазерный луч, который затем вводится в многомодовое волокно. Выход волокна собирается объективом и записывается на КМОП-камеру. b Схематический обзор этапов вычислительной обработки процесса инверсии: выходные данные спеклов x из серии изображений (в наших экспериментах 50000 изображений из базы данных ImageNet 22 ) полностью подключены к сложной матрице , W , который обеспечивает выходное изображение I = | Wx | 2 .Это изображение сравнивается с фактическим исходным изображением (наземная истина) с помощью функции стоимости: общая стоимость ζ затем передается обратно на W, и процесс повторяется для фиксированного количества циклов (эпох), обеспечивая минимизацию ζ

    Цель состоит в том, чтобы передать «естественные сцены», то есть фотографии сцен повседневной жизни. Важность этого выбора заключается в значительной дополнительной сложности естественных сцен по сравнению, например, с Цифры в базе данных MNIST или другие простые геометрические объекты.В качестве образцов изображений мы используем выборку из 50 000 изображений из базы данных Imagenet 22 , размером 92 × 92 пикселей, чтобы иметь меньше пикселей, чем в режимах оптического волокна. Эти изображения были выбраны случайным образом из базы данных Imagenet при поиске почти квадратных изображений, чтобы облегчить проецирование в оптоволокно. Выходные спекл-паттерны с распределением амплитуды x (т. Е. x - квадратный корень из измеренных паттернов интенсивности спеклов) вместе со знанием изображения (распределение интенсивности, I ), которое сгенерировало каждый спекл-паттерн, являются используется в алгоритме, описанном ниже, для аппроксимации обратной матрицы комплексной передачи, W .Эта матрица затем используется для извлечения изображений, которые не были частью выборочного набора данных, из измерений интенсивности их выходных спекл-паттернов, I = | Wx | 2 . Примерами являются изображения и видео из коллекции Muybridge, такие как бегущая лошадь, прыгающий кот и летающий попугай. Мы также проверили изображение на видео вращающейся Земли и Юпитера. Оба они полноцветные, полученные путем независимого проецирования и последующей рекомбинации каналов R, G и B.

    Восстановление изображения

    Существует два возможных подхода к восстановлению изображения по спекл-узору. Во-первых, попытаться построить прямую модель, которая описывает, как изображения или оптические моды распространяются по оптоволокну, а затем инвертировать ее, или, как здесь используется подход, можно попытаться напрямую построить приближение обратной модели. Это достигается статистически (т. Е. Путем использования данных из множества изображений) с помощью единой, полностью связанной матрицы комплексного преобразования.

    Комплексная инверсия

    Схематический обзор подхода, использованного для восстановления W , показан на рис. 1b. Полная матрица передачи оптического волокна является комплексной. Это мотивирует предположение, что W также является комплексным, соединяя вход и выход волокна I = | Wx | 2 23,24,25,26 . Это также мотивирует идею о том, что здесь не требуется глубокого обучения ИНС. Мы измеряем только интенсивность спекл-структуры, из которой мы берем амплитуду x (квадратный корень из интенсивности) и, следовательно, представляем x только с амплитудой и нулевой фазой.Значения x передаются в полносвязную («плотную») комплексную матрицу, эквивалентную умножению на комплексную матрицу W (стрелки на рис. 1b), которая показывает некоторые из этих соединений в качестве примера. Затем получается изображение как I = | Wx | 2 . Мы вычисляем производные / dw ij функции стоимости ζ по отношению к элементу i , j th W .Затем мы применяем подход стохастического градиентного спуска, чтобы внести небольшие изменения в W , которые уменьшают функцию стоимости, и процесс повторяется для фиксированного количества циклов (эпох), обеспечивая сходимость ζ к минимальному значению. Комплексно-взвешенная инверсия была реализована в виде нового слоя с Keras 27 и TensorFlow 28 (код представлен в дополнительном примечании 4). Окончательный W , построенный из базы данных из 50000 изображений, затем может быть использован для получения оценки наземного истинного изображения для всех будущих передаваемых данных, соответствующих изображениям, не используемым как часть обучения и даже передаваемым с полным разное время (напр.грамм. несколько дней) после завершения обучения.

    Экспериментальные результаты

    На рис. 2 мы показываем первый набор результатов, полученных на основе данных, передаваемых через волокно длиной 1 м (намотанное на свободную катушку на столе), прикладывая расчетные Вт к серия видеороликов, которые не являются частью базы данных ImageNet и значительно разнообразны, чтобы продемонстрировать надежность нашего подхода. Эти видео взяты из записей Мейбриджа 1870-х годов, которые ознаменовали исторически важный прорыв в создании первых в истории изображений высокоскоростной фотографии.Бегущая лошадь на рис. 2a, вероятно, является наиболее знаковым из видеороликов Мейбриджа, но другие, прыгающий кот на рис. 2b, летающий попугай на рис. 2c и бьющий боксер на рис. 2d, обеспечивают широкое разнообразие сцен и все они демонстрируют хорошую реконструкцию изображения по всему спектру оттенков серого, в отличие от двоичных черно-белых изображений MNIST, которые часто использовались в предыдущей работе. Мы также отмечаем, что база данных MNIST, учитывая ограниченный набор символов, будет иметь тенденцию создавать, по сути, простую систему классификации с декодером для генерации связанного изображения.Таким образом, истинные возможности построения изображений должны демонстрировать функциональность за пределами этого набора данных, как показано на рис. 2 (см. Дополнительные примеры на рис. 3). Под каждым восстановленным изображением на рис. 2 мы также даем количественную оценку качества реконструкции на основе «индекса структурного сходства» (SSIM) и «коэффициента корреляции Пирсона» (см. Дополнительное примечание 2). Эти коэффициенты измеряют сходство между наземной истиной и извлеченными изображениями с максимальным значением 1 (что указывает на идентичность изображения).

    Рис. 2

    Реконструкция видео Muybridge для волокна длиной 1 м. Отдельные кадры видеоданных из коллекции Муйбриджа: - бегущая лошадь , прыгающая кошка b, прыгающий кот c летающий попугай и d боксер. Все видео имеют оттенки серого, масштабируются до 92 × 92 пикселей и передаются со скоростью четыре кадра в секунду. Первый столбец показывает исходное входное видео. Во втором столбце показаны спекл-структуры ( x ), измеренные на выходе волокна.Полные видеоролики доступны в дополнительной информации (Дополнительный фильм 1). SSIM и PCC указывают индекс структурного сходства и коэффициент корреляции Пирсона, которые количественно определяют качество реконструкции (см. Дополнительное примечание 2).

    Мы также не наблюдали ухудшения качества видео, даже когда данные передавались, записывались и реконструировались более 48 часов. после завершения передачи первоначального первого набора «обучающих» данных (см. дополнительное примечание 3), что указывает на устойчивость к последующим изменениям окружающей среды, таким как колебания температуры (порядка нескольких градусов) и вибрации (установка не размещены на виброизолированном столе).

    На рис. 3 показаны примеры полноцветной видеопередачи вращающегося Юпитера и вращающейся Земли. Каждый отдельный канал R, G и B передавался и реконструировался отдельно, а затем повторно объединялся. Отметим, что одна и та же матрица W , полученная для изображений в оттенках серого, используется для всех трех каналов R, G, B при формировании изображения в полноцветном режиме. На реконструированных изображениях можно наблюдать тонкие детали, такие как Красное пятно на Юпитере или немного более светлые области в северном регионе Африки (примерно соответствующие региону дельты Нила в Египте) (другие примеры показаны на дополнительном рис.2).

    Рис. 3

    Полноцветные результаты для волокна длиной 1 м. Отдельные полноцветные кадры видеоданных вращающегося Юпитера (предоставлено: Damian Peach) ( a ) и Земли ( b )

    Были также проведены тесты для исследования роли класса изображений, используемых для получения Вт. . Изображения на фиг. 4 были субдискретизированы до 28 × 28 пикселей, чтобы упростить задачу и продемонстрировать, что при желании можно также восстановить матрицу инверсии W с полностью «независимым» подходом, т.е.е. без предварительного предположения об изображениях. Это достигается за счет использования 50 000 полностью случайных изображений в оттенках серого. Как видно, этот полностью независимый подход по-прежнему позволяет правильно реконструировать изображения, хотя и с явной потерей качества. Мы заметили хорошую нечувствительность к длине волокна (как уже указывалось Псалтисом и др. 17 ) и улучшение качества изображения с увеличением количества случайных изображений, используемых для поиска матрицы W , хотя ограничения ОЗУ графического процессора не действовали. позвольте нам исследовать это дальше.

    Рис. 4

    Реконструкция изображения страуса из коллекции Мейбридж после передачи по волокну длиной 1 и 10 м. Матрица инверсии была построена с использованием только случайных шаблонов шкалы серого

    Мы также отметили, что изменение размера сфокусированного изображения на входе волокна значительно влияет на окончательную реконструкцию. Поместив телескоп после SLM, чтобы изменить масштаб изображения на входе фокусирующего объектива, мы заметили значительное повышение качества окончательного изображения с увеличением размера на входном зрачке фокусирующего объектива (что соответствует увеличению эффективной числовой апертуры, т.е.е., к увеличению углового разброса на входе волокна). Это также сопровождалось явным уменьшением среднего размера спекл-пятна на выходе волокна, что действительно указывает на возбуждение мод с более высокими пространственными частотами (см. Дополнительное примечание 1 и дополнительный рисунок 1).

    Во многих исследованиях вызывает озабоченность устойчивость к изменениям конфигурации волокна. Изменение геометрии волокна (например, изгиб волокна) приведет к другому распространению отдельных мод, что в конечном итоге приведет к другой спекл-структуре на выходе.Без точного знания того, как было изменено волокно, невозможно восстановить изображение с использованием матрицы инверсии W из другой конфигурации 14 . Недавно было предложено решение с использованием специально разработанных волокон с параболическим профилем показателя преломления в сердечнике 29 . Для системы передачи на большие расстояния такое решение может быть подходящим при условии, что оптоволокно большой протяженности будет оставаться в относительно фиксированном положении с течением времени.

    В будущих реализациях мы ожидаем, что комбинация конструкции волокна, классификации положения и / или обширного обучения по конфигурациям волокна позволит эффективно устранить это последнее препятствие, которое в настоящее время выходит за рамки данной работы, которая нацелена. демонстрируя, что цветные изображения с высокой плотностью пикселей могут эффективно передаваться через статическое волокно и с частотой кадров видео.

    Руководство по волоконной оптике для начинающих: 13 шагов (с изображениями)

    Возможности освещения волоконной оптики варьируются от простых до чрезвычайно сложных и могут существенно повлиять на внешний вид вашего проекта.При выборе освещения имейте в виду, что чем ярче ваш свет, тем более заметным будет ваше оптоволоконное освещение. Кроме того, с личной эстетической точки зрения, я думаю, что отказ от стандартных основных цветов светодиодов, таких как зеленый, синий и красный, помогает сохранить оптоволоконный проект, чтобы он не выглядел дрянным рождественским украшением. Я обычно использую смешанные или ненасыщенные цвета для более тонкого и красивого эффекта.

    Светодиодные фонари:

    Простые светильники с батарейным питанием / светом, подобные этим цветочным светильникам, которые бывают разных цветов, являются хорошим вариантом для очень простого оптоволоконного освещения.Их форма позволяет легко прикрепить их к пучку волокон (или к одному большому волокну), используя только термоусадочную трубку и клей. Существует множество таких готовых вариантов освещения, которые могут обеспечить простое и красивое освещение для вашего оптоволоконного проекта.

    Программируемые светодиоды:

    Однако, чтобы в полной мере использовать возможности динамического освещения волоконной оптики, вам действительно нужно программируемое освещение или, по крайней мере, заранее запрограммированный источник света.

    Один относительно простой способ сделать это - использовать индивидуально адресуемые светодиоды RGB с микроконтроллером. Я только начинаю изучать программирование Arduino, но даже с минимальными знаниями довольно легко найти интересные программы освещения в Интернете и загрузить их в свой микроконтроллер. Я более подробно рассказываю о том, как я это сделал, в своей «Волоконно-оптической системе« Крылья феи », и есть много других замечательных инструкций, в которых гораздо более подробно описано программирование светодиодов.

    Еще один, еще более простой способ получить доступ к некоторым отличным программам освещения - это купить предварительно запрограммированный чип, такой как Cool Neon Driver, который я использовал в своем проекте светодиодной юбки, и подключить его к адресуемым светодиодам. Это даст вам на выбор множество различных схем освещения, и ими можно будет управлять с помощью пульта дистанционного управления.

    Готовые оптоволоконные изделия:

    Вы также можете купить готовые изделия, предназначенные для оптоволоконного освещения. Наталина сшила свое платье и пальто, используя оптоволоконный кнут, который поставляется в предварительно собранном виде с большим пучком волокон, прикрепленным к яркому светодиоду RGB с множеством предварительно загруженных программ.Во многих отношениях эти кнуты являются отличным продуктом, но время автономной работы не такое хорошее, как должно быть, а форма и размер кнута не особенно подходят для носимых устройств.

    Меньшие и более дешевые продукты, такие как светящиеся лампы и оптоволоконные центральные элементы, также можно легко включить в носимые устройства, но они не дают вам никакой возможности изменить цвет ваших фонарей, и они часто дешевы и плохо сделаны. Они определенно являются наименьшим общим знаменателем волоконной оптики, но, проявив немного творчества, они все равно могут стать хорошим дополнением к вашему костюму.

    Лазеры:

    Другой вариант освещения вашей оптоволоконной сети - это использование небольших лазерных модулей. Я лично не экспериментировал с этим, но я видел, как это было сделано, и это определенно делает волокна намного ярче и более заметными при дневном свете. Одно из ограничений - это относительно ограниченные доступные цвета лазера. Лучшее использование лазеров в волоконной оптике, которое я видел, - это когда кто-то подключал ротационный лазер к волоконно-оптической ткани, так что разные цвета и узоры воспроизводились на поверхности ткани.

    На главную - Optical Cable Corporation

    Производительность: ЭТО В НАШЕЙ ДНК

    Прочность и надежность

    Наши продукты созданы для того, чтобы быть умнее самых сложных ситуаций и более жесткими, чем самые жесткие условия.Вот почему мы известны как лидеры в области высокопроизводительных кабельных систем и средств связи высшего уровня.

    Прочный и прочный

    У нас не только лучший рейтинг популярности в отрасли, но и непревзойденная надежность наших данных.Фактически, наши продукты часто используются для проверки сетей конкурентов. Наша 25-летняя гарантия на MDIS является еще одним доказательством прочности и надежности наших продуктов.

    Инновационный и отзывчивый

    OCC успешно стремится быть лидером в разработке высокотехнологичных продуктов и первым, кто выпустит их на рынок и направит к вам.Наши продукты экономят время на доставку и установку, а также созданы для решения проблем.

    Разнообразный и всеобъемлющий

    OCC стремится стать мировым производителем высокопроизводительных продуктов и решений для обеспечения связи.Наш опыт не только в нашей собственной отрасли. Это тоже твое.

    Волоконно-оптический приемник

    - Волоконно-оптические приемники »Электроника

    - обзор или учебное пособие по волоконно-оптическим приемникам, которые используются для приема модулированных световых потоков, переносящих данные по волоконно-оптическим кабелям.


    Оптоволоконная связь Включает:
    Основы оптоволоконной связи Оптоволокно Разъемы Сращивание Оптический передатчик Оптический приемник


    После того, как данные были переданы по оптоволоконному кабелю, необходимо, чтобы они были приняты и преобразованы в электрические сигналы, чтобы их можно было обработать и распределить до конечного пункта назначения.Оптоволоконный приемник является важным компонентом в этом процессе, поскольку он выполняет фактический прием оптического сигнала и преобразует его в электрические импульсы. В волоконно-оптическом приемнике фотодетектор является ключевым элементом

    .

    В качестве оптоволоконных приемников можно использовать различные полупроводниковые фотодетекторы. Обычно это полупроводниковые приборы и разновидность фотодиодов. В волоконно-оптических приемниках можно использовать различные диоды, а именно p-n-фотодиод, p-i-n-фотодиод или лавинный фотодиод.Фотоприемники металл-полупроводник-металл (МСМ) также иногда используются в волоконно-оптических приемниках.

    Приемник габаритный

    Хотя фотодетектор является основным элементом оптоволоконного приемника, это другие элементы всего устройства. После того, как свет был принят оптоволоконным приемником и преобразован в электронные импульсы, сигналы обрабатываются электроникой в ​​приемнике. Обычно они включают в себя различные формы усиления, включая ограничивающий усилитель.Они служат для генерации подходящей прямоугольной волны, которая затем может быть обработана любой логической схемой, которая может потребоваться.

    В подходящем цифровом формате принятый сигнал может быть подвергнут дальнейшей обработке в форме восстановления тактовой частоты и т. Д. Это будет выполнено до того, как данные от оптоволоконного приемника будут переданы дальше.

    Характеристики диода

    Одним из ключей к характеристикам оптоволоконного приемника в целом является сам фотодиод. Время отклика диодов определяет скорость восстановления данных.Хотя лавинные диоды обеспечивают высокую скорость, они также более шумны и требуют достаточно высокого уровня сигнала для преодоления этого.

    Наиболее распространенным типом используемых диодов является p-i-n диод. Этот тип диода обеспечивает более высокий уровень преобразования, чем прямой диод p-n, поскольку свет преобразуется в носители в области перехода, то есть между областями p и n. Наличие собственной области увеличивает эту область и, следовательно, область, в которой преобразуется свет.

    Темы беспроводного и проводного подключения:
    Основы мобильной связи 2G GSM 3G UMTS 4G LTE 5G Вай-фай IEEE 802.15.4 Беспроводные телефоны DECT NFC - связь ближнего поля Основы сетевых технологий Что такое облако Ethernet Серийные данные USB SigFox LoRa VoIP SDN NFV SD-WAN
    Вернуться к беспроводному и проводному подключению

    Взгляните на волоконную оптику над собой

    В прошлый раз я писал о том, чему вы можете научиться, не отрывая глаз, и продолжу эту тему в этом месяце.На этот раз мы ищем и обсуждаем воздушный оптоволоконный кабель.

    Несколько лет назад в информационном бюллетене Ассоциации волоконной оптики (FOA) мы провели конкурс на поиск самых грязных воздушных кабелей в мире. Один из наших инструкторов выиграл конкурс с этой фотографией из своего дома в городе Себу на Филиппинах.

    Я думал, что это было действительно ужасно, пока я не осмотрелся здесь, на заднем дворе, более внимательно. Этот пример находится в Санта-Монике, штат Калифорния, на пересечении крупной жилой улицы и переулка в середине квартала за домом, в котором я живу.

    На шесте пересечение двух посланников. Идя направо по переулку, у нас есть жесткий коаксиальный кабель от CATV, оптоволокно для гибридной оптоволоконной сети CATV, медный кабель для телекоммуникационной компании и еще один кабель с точками распределения для сборных ответвительных кабелей для гигабитной пассивной оптической сети (GPON) FiOS оптоволокно в домашнюю сеть. На улице у нас есть аналогичные кабели плюс большой многопарный медный телефонный кабель. Этот медный кабель настолько старый, что он находится под давлением в баллоне с азотом на улице, чтобы предотвратить проблемы с влажностью.И над этими низковольтными кабелями у нас есть несколько электрических распределительных кабелей.

    Меня поразили семь подвесных петель для хранения лишнего волокна и еще три петли излишка кабеля на том, что обычно называют «фитингами для снегоступов». В одной точке слева не менее 10 кабелей связаны вместе.

    В нескольких кварталах отсюда у нас есть эти кабели, в том числе шесть затворов для сращивания волокон, 1 медный затвор и один усилитель кабельного телевидения. А на двух комплектах для снегоступов есть лишний кабель.

    На другом конце города, прямо напротив офиса кабельного телевидения, я взглянул и увидел это. Там должно быть 300–400 метров оптоволоконного кабеля. Я полагаю, что у того, кто оставил это там, было простое оправдание. Возможно, они скоро вернулись и хлестали его дальше по улице. Я надеюсь, что это так.

    Но я не вижу этого только в моем районе. Ниже приведена фотография, которую я сделал несколько лет назад в Ньютоне, штат Массачусетс. Да, это деревянная катушка с волокном диаметром 4 фута - почти пустая - висящая на шесте примерно в 10 футах от земли.

    Теперь у этого может быть оправдание. Ураган «Сэнди» сильно ударил по этому району, повредив большую часть воздушного кабеля в окрестностях и сломав несколько опор. Это могло быть временное место для хранения кабеля (его, конечно, сложно украсть или повредить таким образом), но друг сказал мне, что он пробыл там несколько месяцев.

    (Если кто-то, читающий это, живет поблизости, пожалуйста, пройдите на угол Бейнбридж-роуд и Честнат-Ридж-роуд в Ньютоне, и дайте мне знать, там ли он еще.Я очень надеюсь, что нет!)

    Итак, если все эти фотографии заставили вас покачать головой, я высказал свою точку зрения. Всякий раз, когда кто-то говорит о прокладке оптоволоконного кабеля, он обсуждает, насколько сложно прокладывать кабель под землей по сравнению с воздушными. Что ж, это не обязательно правда. Многие из опор, которые я вижу, существуют уже много лет и имеют несколько поколений кабелей.

    Эти опоры начали свою жизнь либо с силовыми кабелями, если они принадлежали электроэнергетической компании, либо с телефонными кабелями, если они принадлежали телекоммуникационной компании.Со временем было проложено гораздо больше кабелей: медные телефонные кабели, коаксиальные кабели CATV, оптоволоконные кабели для телекоммуникационных компаний и кабельного телевидения, больше волокна и, возможно, даже больше волокна. С каждым новым кабелем опора становится все более тесной, и если установщики не будут осторожны, она становится все более загроможденной и беспорядочной. Представьте себе, каково это - проложить еще один кабель на некоторые из этих столбов.

    Это эквивалентно скученности, которая возникает в кабелепроводах после того, как проложено все больше и больше кабелей.

    Чтобы установить новый кабель на один из этих столбов, часто требуется переместить другие кабели, чтобы они подходили к новому оборудованию и кабелям.Это процесс, известный в торговле как «подготовка». Это может быть очень утомительный процесс, который может повредить не только другие кабели, но и сам столб.

    Возможно, вы слышали термин «приготовить» из новостей. Он использовался в таких городах, как Нашвилл, штат Теннеси, и Луисвилл, штат Кентукки, где поставщик интернет-услуг (ISP) хотел установить кабели на опорах конкурента. Владелец опор (телекоммуникационная компания) хотел подготовить сами опоры для защиты своих кабелей. Интернет-провайдер хотел, чтобы их подрядчики переместили все кабели сразу, чтобы проект мог продвигаться быстрее.Город принял постановление, разрешающее «приготовление одним касанием», и владелец столба подал в суд, чтобы защитить свою собственность. В постановлении отсутствовали какие-либо требования к квалификации и одобрению подрядчиков, что стало серьезной проблемой, когда некоторые интернет-провайдеры, похоже, нанимали садоводов для прокладки подземных оптоволоконных кабелей в других городах.

    Не каждый полюс является проблемой. Последние несколько лет я работал с сельским электросетевым кооперативом в Анце, Калифорния, который строит волоконно-оптическую сеть, которую мы называем «волокно до ранчо».«У этого кооператива 4 000 клиентов, расположенных на территории более 500 квадратных миль. Они успешно строят свою оптоволоконную систему GPON, потому что у них не было этих проблем. У них даже не было телефонных линий на большинстве полюсов, поэтому им пришлось установить провод для передачи сообщений, прежде чем они смогли начать прокладывать оптоволокно.

    Когда вы начнете прокладывать кабель, важно следовать указаниям. Установщик, показанный ниже, снимает кабель с катушки перед тем, как прикрепить его к кабелям, уже установленным на столбах, был уволен вскоре после того, как я сделал эту фотографию.Похоже, он продолжал игнорировать указания своего начальника. Ему сказали, что на каждом конце кабеля требуется достаточно дополнительного кабеля, чтобы опустить столб в хранилище, а затем в тележку для сращивания. Он продолжал оставлять ровно столько кабеля, чтобы дотянуться до земли.

    У воздушных установок есть и другие проблемы. Безопасность важна при работе на лестницах или автовышках. Может быть, некоторые рабочие до сих пор лазят по столбам с баграми (шипами). Иногда нужно подобраться к электрическим проводам. По крайней мере, большая часть сращивания волокон выполняется на земле, как этот рабочий на кабеле чуть ниже квартала с первой фотографии Санта-Моники выше.

    Не думайте, что установка антенны проще, проще или дешевле. Как и все остальное, особенно когда речь идет об установке оптоволокна, вам для начала нужны должным образом обученные специалисты, опытный надзор, надлежащее оборудование и правильно спроектированная кабельная установка.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
