Стабилизатор напряжения 12 вольт. Схемы стабилизатора
Сложно представить навороченный тюнинг современных автомашин без светодиодного оформления. Отдельным доработкам нужно приложить немало усилий, к примеру, монтаж светодиодных лент в фары. И часто случается неприятный казус, если светодиоды вдруг сгорают или выходят из строя. Обычно, причина заключается в том, что схема подключения не оснащена стабилизатором.
Если в сети автомашины имеются светодиодная техника до 300 мА, то для увеличения их срока службы требуется установка ограничителя тока (резистора). При нестабильном напряжении в сети автомашины рекомендовано применять стабилизатор.
Итак, для обеспечения электрооборудования автомобиля качественным напряжением нужно использовать автономный стабилизатор. Даже такие модные сегодня элементы тюнинга, как светодиоды, лучше запитывать через стабилизатор 12 вольт.
Стабилизатор напряжения 12 вольт: как он работает?
Сегодня у нас есть некоторые замечательные электронные микросхемы, специально разработанные для применения регулирования напряжения.
Имеется вариант — применить в качестве стабилизирующего ограничителя тока микросхему LM317. Принципиальная схема ниже показывает довольно простую конфигурацию, где СК 317 используется в стандартном режиме регулятора напряжения.
В предлагаемом устройстве включена микросхема LM317, которая ограничивает его от таких возможных опасностей, как перегрузка по току, перепады напряжения и короткие замыкания, обеспечивая идеальные условия для создания комфортного интерьера в автомобиле. Схема настроена на поддерживание 12 вольт на выходе. В системе предусмотрена тепловая защита (изоляция из слюды) и защита от короткого замыкания (пожарная опасность).
Упрощенный вариант стабилизатора напряжения 12 вольт
С использованием микросхемы LM196 и минимумом компонентов, как приведено ниже, конфигурация стабилизатора будет чрезвычайно простой.
где Р3 = 240 Ом, Д1, Д2 = 15 А, ІС1 = LM196.
Резисторами ограничивается ток на светодиоды, дабы они не сгорели. Мощность их должна быть не менее 0,05 Вт, поскольку при работе она находится в зависимости от разницы значений входного и выходного напряжения.
Однако два рассмотренных варианта имеют один довольно существенный недостаток – собранные по ним устройства греются. Потому что это линейные регуляторы. Импульсный же аппарат отличается от тех, что описаны выше, наряду с другими своими функциями тем, что практически не греется (лишь в случае, если очень перегрузить).

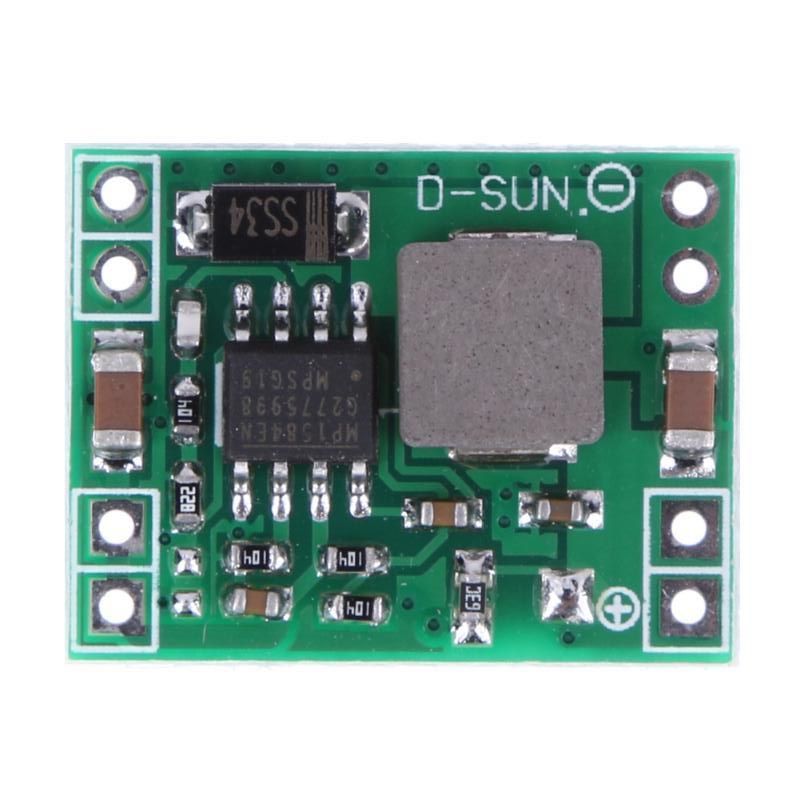

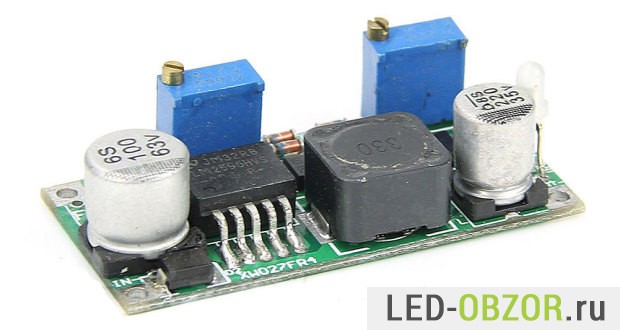

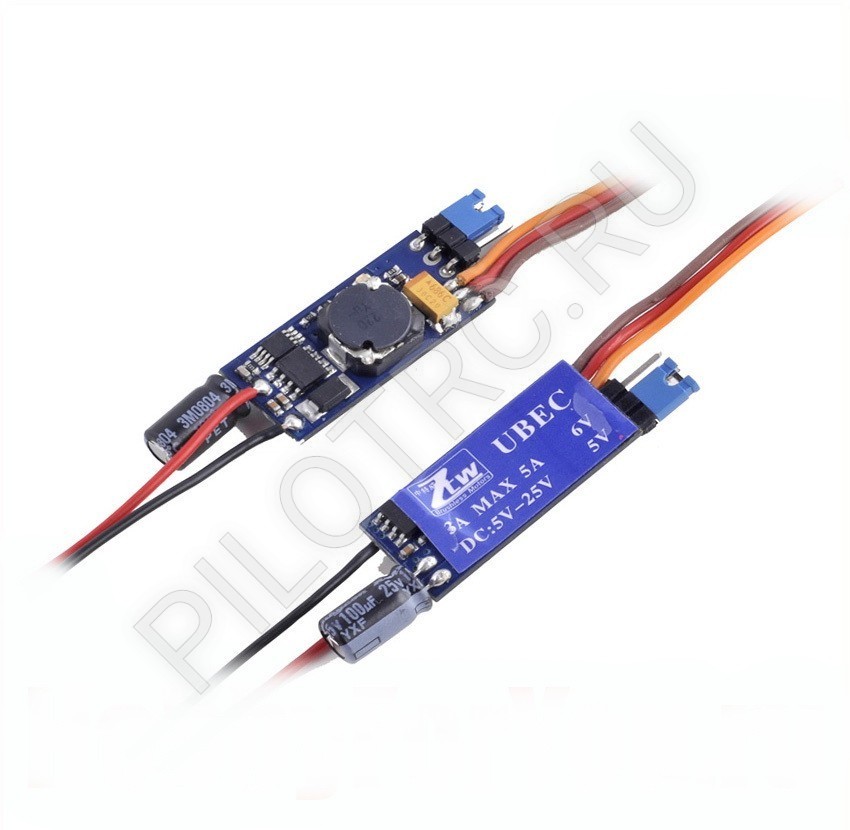

Импульсные стабилизаторы напряжения
Устройства в себе включают все что нужно. Исходя из их качеств, в большинстве случаев их и ставят для светодиодов.
Стабилизация осуществляется благодаря чередованию импульсов и пауз. Импульсные устройства обладают лучшим КПД по сравнению с линейными. Иными словами, они способны преобразовывать входное напряжение по параметрам, заданным заранее.

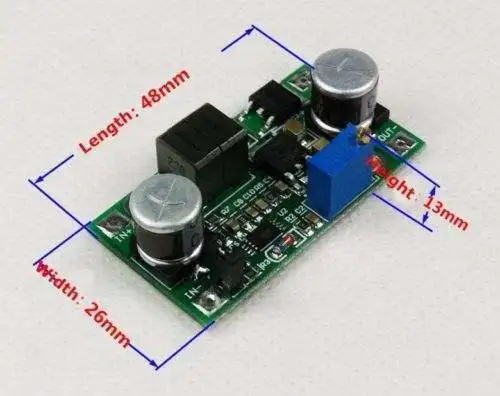

Регулировка этих параметров легко выполняется благодаря различным вариантам электрических схем. Импульсные устройства бывают повышающие, понижающие либо инвертирующие.
Сеть автомашины довольно уязвима для всяких помех, скачков напряжения. Для защиты электросети в автомашинах применяют импульсный стабилизатор напряжения 12 вольт.
Благодаря ему нестабильное напряжение входной сети питает сеть стабильными 12 вольтами и током, около 0,3-0,4 ампера. Штатные электрические узлы автомашины, как правило, надежно защищены при установке.
Преимущества применения стабилизаторов
Стабилизаторы имеют ряд достоинств, среди которых:
- cглаживание небольших скачков и колебаний сети;
- защита электроприёмников внутренней сети от недонапряжения или перенапряжения;
- надёжная защита чувствительной электронной системы от неполадок из-за сетевых перепадов;
- исключение такого эффекта, как мерцание лампочек. И как следствие, существенное увеличение срока их службы.
Заключение
Электрическая система любого транспортного средства, вероятно, более изменчива, чем электрика в нашем доме, просто потому, что она создается из источника под названием автомобильный генератор. Выходные параметры последнего претерпевают существенные изменения в зависимости от скорости транспортного средства.
Это означает, что резкие изменения скорости или частое применение тормоза, генерируют изменение энергетических параметров на выходе генератора. Поскольку в настоящее время интерьеры нашего автомобиля или другого транспортного средства сильно наполнены сложными электронными устройствами, то нестабильные условия могут привести к нежелательным последствиям в работе этой техники, а именно повлиять на их производительность и срок службы.
Остаётся один выход: установить в автоматический стабилизатор напряжения или стабилизатор тока. Но что из них выбрать для установки?
- Если электроприёмник устанавливается в автомашину с нестабильным напряжением – без стабилизатора напряжения не обойтись.
- Если изделие рассчитано на 300 мА и выше – ставится стабилизатор тока.
Надеемся, что типовые решения для стабилизатора в автомашине, описанные в этой статье, помогут избавить вас от всех тревог и волнений.
Стабилизатор для светодиодов и ДХО
Почти все автомобилисты знакомы с такой проблемой, как быстрый выход из строя светодиодных ламп. Которые зачастую ставятся в габаритные огни, дневные ходовые огни (ДХО) или в другие фонари.Как правило эти светодиодные лампы имеют малую мощность и ток потребления. Чем собственно говоря и обусловлен их выбор.
Сам по себе светодиод запросто служит в оптимальных условиях более 50000 часов, но в автомобиле, особенно в отечественном, его не хватает порой и на месяц. Сначала светодиод начинает мерцать, а затем и вообще перегорает.
Чем это объясняется?
Производитель ламп пишет маркировку «12V». Это оптимальное напряжение, при котором светодиоды в лампе работают почти на максимуме.
И если подать на эту лампу 12 В, то она прослужит на максимальной яркости очень долгое время.Так почему же она перегорает в автомобиле? Изначально напряжение бортовой сети автомобиля – 12,6 В. Уже видно завышение от 12. А напряжение сети заведенного автомобиля может доходить до 14,5 В. Добавим ко всему этому различные скачки от переключения мощных ламп дальнего или ближнего света, мощные импульсы по напряжению и магнитные наводки при пуске двигателя от стартера. И получим не самую лучшую сеть для питания светодиодов, которые в отличии от ламп накаливания, очень чувствительны ко всем перепадам.
Так как зачастую в простеньких китайских лампах нет никаких ограничивающих элементов, кроме резистора – лампа выходит из строя от перенапряжения.
За свою практику я менял десятки таких ламп. Большая часть из них не служила и года. В конечном итоге я устал и решил поискать выход попроще.
Простой стабилизатор напряжения для светодиодов
Чтобы обеспечить комфортную эксплуатацию для светодиодов я решил сделать простой стабилизатор.
Абсолютно не сложный, его сможет повторить любой автомобилист.Все что нам понадобиться:
Вроде все. Вся комплектация стоит копейки на Али экспресс – ссылки в списке.
Схема стабилизатора
Схема взята из даташита на микросхему L7805.
Все просто – слева вход, справа – выход. Такой стабилизатор может выдержать до 1,5 А нагрузки, при условии что будет установлен на радиатор. Естественно для маленьких лампочек никакого радиатора не нужно.

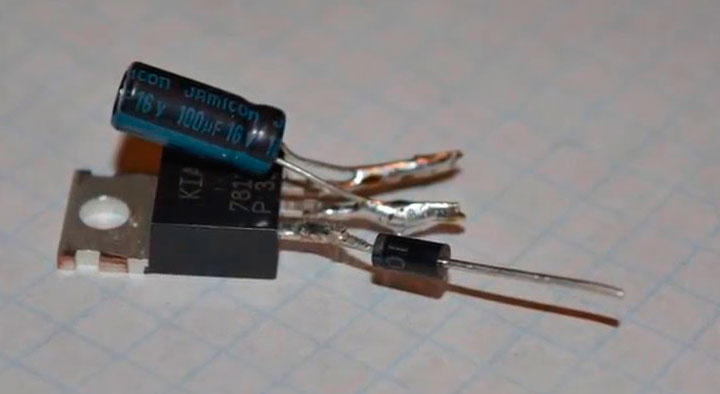

Сборка стабилизатора для светодиодов
Все что нужно это вырезать из текстолита нужный кусочек. Травить дорожки не нужно – я вырезал простые лини обычной отверткой.
Припаиваем все элементы и все готово. В настройке не нуждается.
В роли корпуса служит термообдувка.
Плюс схемы ещё в том, что в роли радиатора модно использовать кузов автомобиля, так как центральный вывод корпуса микросхемы соединен с минусом.
На этом все, светодиоды больше не выгорают. Езжу больше года и о данной проблеме забыл, чего советую и вам.
Смотрите видео сборки
Стабилизатор напряжения 12 вольт 10 ампер
Разделы сайта
DirectAdvert NEWS
Друзья сайта
Статистика
Блок питания 1-30V на LM317 + 3 х TIP41C
Регулируемый блок питания 10А на LM317
В статье рассмотрена схема простого регулируемого источника питания, реализованная на микросхеме-стабилизаторе LM317, которая управляет мощными, включенными в параллель тремя транзисторами структуры NPN. Пределы регулировки выходного напряжения 1,2. 30 Вольт с током нагрузки до 10 Ампер. В качестве мощных выходников применены транзисторы TIP41C в корпусе TO220, ток коллектора у них 6 Ампер, рассеиваемая мощность 65 Ватт. Принципиальная схема блока питания показана ниже:
В качестве выходников так же можно применить TIP132C, корпус TO220, ток коллектора у этих транзисторов 8 Ампер, рассеиваемая мощность 70 Ватт согласно datasheet.
Расположение выводов у транзисторов TIP132C, TIP41C следующее:
Расположение выводов у регулируемого стабилизатора LM317:
Транзисторы в корпусе TO220 впаиваются непосредственно в печатную плату и крепятся к одному общему радиатору с применением слюды, термопасты и изолирующих втулок. Но можно и применить транзисторы в корпусе TO-3, из импортных подойдут, например, 2N3055, ток коллектора которых до 15 Ампер, рассеиваемая мощность 115 Ватт, или транзисторы отечественного производства КТ819ГМ, они 15 Амперные с рассеиваемой мощностью 100 Ватт. В этом случае выводы транзисторов соединяются с платой проводами.
Как вариант, можно рассмотреть применение импортных 15-ти амперных транзисторов TOSHIBA 2SC5200 с рассеиваемой мощностью 150 Ватт. Именно этот транзистор я использовал при переделке KIT-набора блока питания, купленного на Алиэкспресс.
На принципиальной схеме клеммы PAD1 и PAD2 предназначены для подключения амперметра, на клеммы X1-1 (+) и X1-2 (-) подается входное напряжение с выпрямителя (диодного моста), X2-1 (-) и X2-2 (+) это выходные клеммы блока питания, к клеммнику JP1 подключается вольтметр.
Первый вариант печатной платы рассчитан на установку силовых транзисторов в корпусе TO220, вид LAY6 формата следующий:
Фото-вид платы LAY6 формата:
Второй вариант печатной платы под установку транзисторов типа 2SC5200, вид LAY6 формата ниже:
Фото-вид второго варианта печатной платы блока питания:
Третий вариант печатной платы такой же, но без диодной сборки, найдете в архиве с остальными материалами.
• R1 – потенциометр 5K – 1 шт.
• R2 – 240R 0,25W – 1 шт.
• R3, R4, R5 – керамические резисторы 5W 0R1 – 3 шт.
• R6 – 2K2 0,25W – 1 шт.
• С1, С2 – 4700. 6800mF/50V – 2 шт.
• С3 – 1000. 2200mF/50V – 1 шт.
• С4 – 150. 220mF/50V – 1 шт.
• С5, С6, С7 – 0,1mF = 100n – 3 шт.
• D1 – 1N5400 – 1 шт.
• D1 – 1N4004 – 1 шт.
• LED1 – светодиод – 1 шт.
• Диодная сборка – у меня не было в наличии сборок на чуть меньший ток, поэтому плата нарисована под использование KBPC5010 (50 Ампер) – 1 шт.
• IC1 – LM317MB – 1 шт.
• Q1, Q2, Q3 – TIP132C, TIP41C, КТ819ГМ, 2N3055, 2SC5200 – 3 шт.
• Разъемы 2 Pin с болтовым зажимом (вход, выход, амперметр) – 3 шт.
• Разъем 2 Pin 2,54mm (светодиод, регулирующий переменник) – 2 шт.
В принципе разъемы можно и не ставить.
• Внушительный радиатор для выходников – 1 шт.
• Трансформатор, вторичка на 22. 24 Вольта переменки, способная дежать ток порядка 10. 12 Ампер.
Размер файла архива с материалами по блоку питания на LM317 10A – 0,6 Mb.
Представляем мощный стабилизированный блок питания на 12 В. Он построен на микросхеме стабилизатора LM7812 и транзисторах TIP2955, что обеспечивает ток до 30 А. Каждый транзистор может давать ток до 5 А, соответственно 6 транзисторов обеспечат ток до 30 А. Можно изменением количества транзисторов и получить желаемое значение тока. Микросхема выдает ток около 800 мА.
На его выходе установлен предохранитель в 1 А для защиты от больших переходных токов. Нужно обеспечить хороший теплоотвод от транзисторов и микросхемы.
Когда ток через нагрузку большой, мощность рассеиваемая каждым транзистором также увеличивается, так что избыточное тепло может привести к пробою транзистора.
В этом случае для охлаждения потребуется очень большой радиатор или вентилятор. Резисторы 100 Ом используются для стабильности и предотвращения насыщения, т.к. коэффициенты усиления имеют некоторый разброс у одного и того же типа транзисторов. Диоды моста рассчитаны не менее, чем на 100 А.
Примечания
Наиболее затратным элементом всей конструкции, пожалуй, является входной трансформатор, Вместо него возможно использование двух последовательно соединенных батарей автомобиля. Напряжение на входе стабилизатора должно быть на несколько вольт выше требуемого на выходе (12В), чтобы он мог поддерживать стабильный выход. Если используется трансформатор, то диоды должны выдерживать достаточно большой пиковый прямой ток, обычно, 100А или более.
Через LM 7812 будет проходить не более 1 А, остальная часть обеспечивается транзисторами.
Так как схема рассчитана на нагрузку до 30А, то шесть транзисторов соединены параллельно. Рассеиваемая каждым из них мощность – это 1/6 часть общей нагрузки, но все же необходимо обеспечить достаточный теплоотвод. Максимальный ток нагрузки приведет к максимальному рассеиванию, при этом потребуется крупногабаритный радиатор.
Для эффективного отвода тепла от радиатора, может быть хорошей идеей применение вентилятора или радиатора с водяным охлаждением. Если блок питания нагружен на максимальную нагрузку, а силовые транзисторы вышли из строя, то весь ток пройдет через микросхему, что приведет к катастрофическому результату. Для предотвращения пробоя микросхемы на ее выходе стоит предохранитель в 1 А. Нагрузка 400 МОм только для тестирования и не входит в окончательную схему.
Вычисления
Данная схема отличная демонстрация законов Кирхгофа. Входящая в узел сумма токов, должна быть равна сумме токов выходящих из этого узла, а сумма падений напряжений на всех ветвях, любого замкнутого контура цепи должна быть равна нулю.
В нашей схеме, входное напряжение 24 вольт, из них 4В падения на R7 и 20 В на входе LM 7812, т.е 24 -4 -20 = 0. На выходе суммарный ток нагрузки 30А, регулятор поставляет 0.866А и 4.855А каждый из 6 транзисторов: 30 = 6 * 4.855 + 0.866.
Ток базы составляет около 138 мА на транзистор, чтобы получить ток коллектора около 4.86А коэффициент усиления по постоянному току для каждого транзистора должен быть не менее 35.
TIP2955 удовлетворяет этим требованиям. Падение напряжения на R7 = 100 Ом при максимальной нагрузке будет 4В. Рассеиваемая на нем мощность, вычисляется по формуле P= (4 * 4) / 100, т.е 0.16 Вт. Желательно, чтобы этот резистор был мощностью 0.5 Вт.
Входной ток микросхемы поступает через резистор в цепи эмиттера и переход Б-Э транзисторов. Еще раз применим законы Кирхгофа. Входной ток регулятора состоит из тока 871 мА, протекающего по цепи базы, и 40.3мА через R = 100 Ом.
871,18 = 40,3 + 830. 88. Входной ток стабилизатора всегда должен быть больше выходного.
Мы видим, что он потребляет только около 5 мА и практически не должен греться.
Тестирование и ошибки
Во время первого испытании, не надо подключать нагрузку. Вначале измеряем вольтметром напряжение на выходе, оно должно быть 12 вольт, или не сильно отличающаяся величина. Затем подключаем сопротивление около100 Ом, 3 Вт в качестве нагрузки.Показания вольтметра не должны измениться. Если вы не видите 12 В, то, предварительно выключив питание, следует проверить корректность монтажа и качество пайки.
Один из читателей, получил на выходе 35 В, вместо стабилизированных 12 В. Это было вызвано коротким замыканием силового транзистора. Если есть КЗ любого из транзисторов, придется отпаять все 6 для проверки мультиметром переходов коллектор-эмиттер.
Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной интегральный стабилизатор LM338.
Краткая характеристика Lm338:
- Uвход: от 3 до 35 В.
- Uвыход: от 1,2 до 32 В.
- Iвых.: 5 А (max)
- Рабочая температура: от 0 до 125 гр. C
Блок питания 12В 5А на интегральной микросхеме LM338
Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. Варистор V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.
Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения. Диоды VD5 и VD6 используются в качестве устройств защиты для предотвращения разряда конденсаторов C2 и C3 от незначительного тока утечки в регуляторе LM338. Конденсатор С4 используется для фильтрации высокочастотной составляющей блока питания.
Для нормальной работы блока питания на 12В, стабилизатор напряжения LM338 необходимо установить на радиатор. Вместо выпрямительных диодов VD1-VD4 можно использовать выпрямительную сборку на ток не менее 5 ампер, например, KBU810.
Блок питания на 12 вольт на стабилизаторе 7812
Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном линейном стабилизаторе напряжения 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.
Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке. Резистор R2 ограничивает чрезмерный базовый ток.
Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе.
Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.
Все своими руками Простой стабилизатор напряжения
Опубликовал admin | Дата 30 сентября, 2011Здравствуйте дорогой читатель. После того, как появились трехвыводные стабилизаторы напряжения, жизнь для разработчиков линейных блоков питания стала лучше, жизнь стала веселее. И я тоже к ним пристрастился — удобная штука. И каких только схем на них не встретишь.
Здесь приводится типовая схема включения регулируемого трехвыводного стабилизатора напряжения на микросхеме LM117, наш полный аналог — КР142ЕН12А.
Максимальное входное напряжение КР142ЕН12А равно сорок пять вольт, минимальное входное — пять вольт. Особенно хорош верхний порог входного напряжения этой микросхемы, есть шансы, что она останется жива при аномальном перенапряжении первичной сети.
Диапазон выходных напряжений от 1,25 до 37 вольт — достойный диапазон. Максимальный выходной ток микросхемы с соответствующим радиатором составляет полтора ампера. Так как я воспитывался в оборонной промышленности, то и все элементы схем стараюсь использовать на 30 максимум на 50% от их предельно-допустимых параметров. Так стабилизатор, собранный по этой схеме с выходным напряжением 13,6 вольт и током нагрузки 400ма работает уже одиннадцать лет. Рассчитать радиатор самому очень сложно, поэтому я их подбираю. Оставляю такой радиатор, при котором температура самой микросхемы не превышала 40-50 градусов при максимальной нагрузке. Во всем должен быть запас. Конденсатор С1 на схеме необходим, если длина провода от конденсаторов фильтра до микросхемы больше восьми сантиметров. R1 может принимать значения от 220 до 270ом и устанавливать его лучше прямо на выводы микросхемы, при этом время пайки должно быть не более трех секунд. Резистор R2 можно оставить подстроечным, Но если вы делаете блок питания под конкретное напряжение, его следует заменить постоянным, сами понимаете — контакт, да еще и скользящий — опасная штука.
R2 можно рассчитать по формуле — R2=R1x (Uвых/1,25 — 1). Собираясь делать радиоаппаратуру, не забывайте о том, где она у вас будет работать, или под одеялом дома, или в поле зимой на ветру. От климатических условий зависит и выбор радиокомпонентов по диапазону рабочих температур.
До свидания К.В.Ю.
Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».
Просмотров:125 547
Схема изготовления стабилизатора на 12в своими руками
Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.
Стабилизация с помощью стабилитрона
Классический стабилизатор
Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:
- Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
- Последовательный – включение элемента регулировки последовательно с нагрузкой.
Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.
Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы.
Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.
Линейный стабилизатор с транзистором
В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается. Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.
Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.
Интегральный стабилизатор

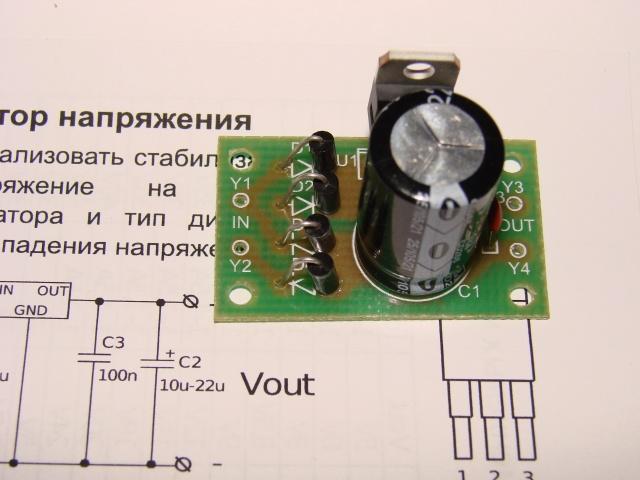

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением.
Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.
Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.
Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:
- Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
- Входное напряжение – до 30 В;
- Выходной ток – до 1А;
- Встроенная защита от перегрузки и короткого замыкания.
Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.
Включение микросхемы 7812
Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.
Увеличение выходного тока
Схема имеет параметры стабилизации, аналогичные применённой микросхеме.
В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.
Видео
Оцените статью:Простой стабилизатор напряжения к зарядному устройству
Давно известно, что внутреннее оборудование автомобиля не заряжает полностью аккумуляторную батарею.
Для подзарядки используется специальное устройство. Его выбор требует определённых знаний.
Автолюбителям, разбирающимся в радиотехнике, будет интересно познакомиться с простым стабилизатором напряжения, который с успехом используется в качестве зарядного устройства.
Выбираем зарядное устройство
Для качественной подзарядки аккумуляторной батареи требуются стабильные напряжение и ток.
Типовое зарядное устройство включает:
• узел питания. Предназначается для получения постоянного напряжения. С этой целью используется понижающий трансформатор или импульсное устройство с выпрямителем;
• узел стабилизации тока. Предназначается для поддержания с высокой точностью заданного значения тока зарядки.
По рекомендации изготовителей, зарядка производится током 1/10 величины ёмкости аккумуляторной батареи. К примеру, зарядный ток 6 А при ёмкости аккумулятора 60 А/ч;
• узел стабилизации напряжения. Предназначается для формирования стабилизированного и регулируемого напряжения.
Такое напряжение необходимо на заключительном этапе зарядки.
Рекомендуется начинать зарядку током до 50% ёмкости батареи, а затем устанавливать напряжение 14,5 В. Заряжается автомобильный аккумулятор до 14,4 В.
Популярностью у автолюбителей, прежде всего, пользуются несложные схемы стабилизации напряжения.
Выбираем схему стабилизатора напряжения
В зарубежной технической литературе опубликована простая схема стабилизации напряжения. Её использование для подзарядки аккумуляторов, показало высокую эффективность и надёжность.
Устройство собрано на полевом (MOSFET) транзисторе Q1, который выполняет функции регулирующего силового элемента. Схема рассчитана на работу с полупроводником IRLZ44N в ключевом режиме.
Устройство, в зависимости от установленного радиатора полевого транзистора, коммутирует токи до 10 А.
В качестве регулируемого стабилитрона U1 используется микросхема TL431.
Совместно с переменным резистором RV1 настраивается выходное напряжение схемы.
Отечественным аналогом микросхемы считается стабилитрон КР142ЕН19А.
Электролиты C1 C2 C3 на 50 В являются сглаживающими элементами. Они обеспечивают устойчивую работу схемы.
На вход схемы подаётся напряжение от 6 до 50 В, а на выходе формируется требуемое напряжение от 3 до 27 В.
Минимальное напряжение 3 В определяется управляющим напряжением полевого транзистора.
Рассеиваемая мощность устройства не более 50 Вт.
Для отвода тепла полевой транзистор устанавливается на радиатор с площадью эквивалентной 0,02 м2.
Для улучшения теплоотвода применяется термопаста или резиновая подложка.
Соединительные провода подключаются к устройству с помощью двухполюсных колодок.
Печатная плата имеет следующий вид:
Собранное устройство, получается такого вида:
В общем, из недорогих и доступных радиодеталей собрано малогабаритное устройство с большими возможностями.
Кстати, некоторые детали взяты с компьютерного блока питания.
Желаем удачной сборки.
Автор; АКА КАСЬЯН
Стабилизатор напряжения 12 В по лучшей цене — Отличные предложения на регулятор напряжения 12 В от глобальных продавцов регуляторов напряжения 12 В
Отличные новости !!! Вы попали в нужное место для регулятора напряжения 12В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот стабилизатор напряжения 12 В станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор напряжения 12 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в стабилизаторе напряжения 12 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Voltage Regulator 12v по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
Лучший регулятор напряжения dc12v для — Выгодные предложения на регулятор напряжения dc12v для от global Voltage Regulator dc12v для продавцов
Отличные новости !!! Вы обратились по адресу, где купить стабилизатор напряжения dc12v.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший стабилизатор напряжения dc12v вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели стабилизатор напряжения dc12v для AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в стабилизаторе напряжения dc12v для и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Voltage Regulator dc12v по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
Стабилизаторы напряжения 12 В по лучшей цене — Выгодные предложения на регуляторы напряжения 12 В от глобальных продавцов регуляторов напряжения 12 В
Отличные новости !!! Вы находитесь в нужном месте в отношении стабилизаторов напряжения на 12 В.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие стабилизаторы напряжения на 12 В в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регуляторы напряжения 12 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в стабилизаторах напряжения на 12 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стабилизаторы напряжения 12v по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
Начните самый лучший шоппинг прямо здесь.
% PDF-1.3
%
1 0 obj
> поток конечный поток
endobj
2 0 obj
>
endobj
6 0 obj
> / Прямоугольник [67 693 528 707] >>
endobj
7 0 объект
> / Прямоугольник [124 674 528 686] >>
endobj
8 0 объект
> / Прямоугольник [124 655 528 667] >>
endobj
9 0 объект
> / Rect [124 636 528 648] >>
endobj
10 0 obj
> / Rect [67 604 528 618] >>
endobj
11 0 объект
> / Прямоугольник [124 585 528 597] >>
endobj
12 0 объект
> / Прямоугольник [124 566 528 578] >>
endobj
13 0 объект
> / Прямоугольник [124 547 528 559] >>
endobj
14 0 объект
> / Rect [124 528 528 540] >>
endobj
15 0 объект
> / Rect [124 511 528 523] >>
endobj
16 0 объект
> / Прямоугольник [124 494 528 506] >>
endobj
17 0 объект
> / Rect [124 477 528 489] >>
endobj
18 0 объект
> / Rect [124 460 528 472] >>
endobj
19 0 объект
> / Rect [124 443 528 455] >>
endobj
20 0 объект
> / Прямоугольник [124 426 528 438] >>
endobj
21 0 объект
> / Rect [124 409 528 421] >>
endobj
22 0 объект
> / Rect [124 392 528 404] >>
endobj
23 0 объект
> / Rect [124 373 528 385] >>
endobj
24 0 объект
> / Прямоугольник [124 354 528 366] >>
endobj
25 0 объект
> / Прямоугольник [124 335 528 347] >>
endobj
26 0 объект
> / Прямой [124 318 528 330] >>
endobj
27 0 объект
> / Прямоугольник [67 286 528 300] >>
endobj
28 0 объект
> / Прямоугольник [124 267 528 279] >>
endobj
29 0 объект
> / Прямоугольник [124 248 528 260] >>
endobj
30 0 объект
> / Прямоугольник [67 216 528 230] >>
endobj
31 0 объект
> / Прямоугольник [75 87 85 99] >>
endobj
5 0 obj
> / ProcSet [/ PDF / Text] / ColorSpace> / Font> / Свойства >>>
endobj
4 0 obj
> поток
h X [oH ~ ϯ 䮔 [DB # `\ 5 ~ 3.
`? FrXx% 2; = Z-So / ‘Xf3ǩPF, ~ M> 3z.g˲UYd & k˲5s% 5al1Xs @ 9 ~ doss @ 1 = mV + ٘ JXx7X *’! K9r = 08BAH ‘kof86vA && F [% # & Ƌ [ w
Повышающий (повышающий) стабилизатор напряжения от 5 В до 12 В с LM2577
Повышающий регулятор напряжения с LM2577
Интегральная схема LM2577 от National Semiconductor представляет собой полезную ИС, которая обеспечивает все функции питания и управления для простого импульсного стабилизатора boost (повышающий), обратного хода и прямого преобразователя .Микросхема имеет широкий диапазон входного напряжения (от 3,5 В до 40 В) и доступна с различными версиями выходного напряжения: 12 В, 15 В и регулируемым.
Микросхема включает в себя переключающий транзистор 3A NPN и связанную с ним схему защиты, состоящую из ограничения тока и температуры, а также блокировки при пониженном напряжении. Другие особенности: , 52 кГц, фиксированная частота, , внутренний генератор, не требующий внешних компонентов, режим плавного пуска, для уменьшения пускового тока во время запуска и управление режимом тока для улучшенного подавления переходных процессов входного напряжения и выходной нагрузки.
LM2577 доступен в различных корпусах: TO-220 с 5 выводами (T), DIP с 16 выводами (N), с 24 выводами для поверхностного монтажа (M) и TO-263 (S) с 5 выводами для поверхностного монтажа. Существует также вариант этой ИС с 4 выводами TO-3 — LM1577.
Распиновка для варианта ТО-220 (LM2577T-12, LM2577T-15 или LM2577T-ADJ) представлена справа. Для других пакетов см. Техническое описание LM2577.
Повышающий импульсный стабилизатор с 5В на 12В
Схема проста, удобна в сборке и экономична, вырабатывает 12 В от нерегулируемого источника питания 5 В с максимальным выходным током 800 мА.Показанные номера контактов относятся к корпусу TO-220 (LM2577T-ADJ).
В конструкции используется регулируемая версия LM2577, но версия с фиксированным напряжением 12 В (LM2577T-12) также будет работать, если вы удалите R1 и R2 и подключите контакт обратной связи непосредственно к выходу регулятора. Также можно использовать UC2577 — совместимую замену от Texas Instruments.
Выбирая разные значения для R1 и R2, вы можете использовать LM1577-ADJ / LM2577-ADJ для получения разных напряжений.Выходное напряжение определяется по следующей формуле:
V OUT = 1,23 В (1 + R1 / R2)
Входной конденсатор (C1) должен быть качественным, с низким ESR, емкостью 0,1 мкФ, с как можно более короткими выводами. Если ИС расположена далеко от конденсаторов фильтра источника питания, требуется дополнительный электролитический конденсатор большего размера (например, 10 мкФ-100 мкФ).
Выберите конденсатор с низким ESR для выходного фильтра (C3) с рабочим напряжением как минимум на 20% выше, чем выходное напряжение.Низкие значения ESR могут быть достигнуты за счет использования конденсаторов большей емкости или параллельного подключения нескольких конденсаторов меньшей емкости.
Вы можете спроектировать и изготовить собственный индуктор с использованием подходящего сердечника, восстановленного от старого оборудования, если у вас есть знания, практический опыт и оборудование для этой задачи.
Но индуктор является одним из наиболее важных компонентов в схемах такого типа, поэтому гораздо безопаснее и проще использовать готовые готовые детали: 415-0930 (Inductive Technologies), 67127000 (Schott), PE-92108 (Pulse). Engineering) или RL2444 (Renco) или их эквиваленты.
Деталь 415-0930 от Pulse имеет следующие характеристики:
Типичная индуктивность: 100 мкГн, ET op : 90 В мкСек, Номинальный ток: 2,6 А, DCR: 0,1 Ом.
Список запчастей:
- IC1: LM2577T-ADJ (National Semiconductor) или UC2577-ADJ (TI)
- л: 100 мкГн (415-0930, 67127000, PE-92108, RL2444)
- D: 1N5821 (выпрямительный диод с барьером Шоттки)
- C1: 0,1 мкФ (конденсатор с низким ESR)
- С2: 0.Конденсатор 33 мкФ
- C3: 680 мкФ / 25 В (электролитический с низким ESR)
- R1: резистор 17,4 кОм 1%
- R2: резистор 2 кОм 1%
Смотрите также:
Понижающие (понижающие) регуляторы с LM2576
Простой обратный регулятор с LM2577
Изолированный обратный регулятор с LM2577
Pololu Регулируемый повышающий / понижающий регулятор напряжения 4–12 В S18V20ALV
Обзор
Эти повышающие / понижающие регуляторы принимают входное напряжение от 3 В до 30 В и увеличивают или понижают его по мере необходимости для получения регулируемого выходного напряжения от 4 В до 12 В или от 9 В до 30 В, в зависимости от версии.
Они представляют собой импульсные регуляторы (также называемые импульсными источниками питания (SMPS) или преобразователями постоянного тока в постоянный) с топологией несимметричного первичного индуктора (SEPIC) и имеют типичный КПД от 80% до 90%. Доступный выходной ток является функцией входного напряжения, выходного напряжения и КПД (см. Раздел «Типичный КПД и выходной ток » ниже), но он будет около 2 А, когда входное напряжение близко к выходному напряжению.
Семейство регуляторов S18V20x состоит из двух версий с регулируемым выходом, упомянутых выше, а также пяти версий с фиксированным выходным напряжением 5 В, 6 В, 9 В, 12 В или 24 В.Все разные версии доски выглядят очень похоже, поэтому нижняя шелкография включает пустое место, где вы можете добавить свои собственные отличительные знаки или метки. Эта страница продукта относится к обеим версиям с регулируемым выходом семейства S18V20x.
Гибкость входного напряжения, предлагаемая этими регуляторами, особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше желаемого выходного напряжения и падает ниже целевого значения по мере разряда батареи.
Без типичного ограничения на то, чтобы напряжение батареи оставалось выше требуемого на протяжении всего срока службы, можно рассмотреть новые аккумуляторные блоки и форм-факторы. Например:
- Держатель для 4-элементной батареи, который может иметь выход 6 В для свежих щелочей или выход 4,0 В для частично разряженных NiMH элементов, может использоваться с версией этого регулятора на 5 В для питания цепи 5 В.
- Одноразовая батарея на 9 В, питающая цепь 5 В, может быть разряжена до уровня менее 3 В вместо отключения 6 В, как в обычных линейных или понижающих регуляторах.
- Версия этого регулятора на 6 В может использоваться для включения широкого диапазона вариантов источника питания для проекта сервопривода хобби.
Покой без нагрузки обычно составляет от 1 мА до 5 мА для большинства комбинаций входного и выходного напряжения, хотя сочетание очень высокого выходного напряжения и очень низкого входного напряжения (например, при повышении с 3 В до 24 В).
V out) может привести к токам покоя порядка нескольких десятков миллиампер.
Контакт ENABLE может использоваться для перевода платы в состояние низкого энергопотребления, которое снижает ток покоя до 10-20 мкА на вольт на VIN (например,г. приблизительно 30 мкА при 3 В на входе и 500 мкА при 30 В на входе).
Этот регулятор имеет встроенную защиту от обратного напряжения, защиту от перегрузки по току, тепловое отключение (которое обычно активируется при 165 ° C) и блокировку пониженного напряжения, которая вызывает отключение регулятора, когда входное напряжение ниже 2,5 В. (типичный).
Для столь же мощных регуляторов только повышающего напряжения рассмотрите наше семейство регуляторов U3V50x, которые обычно более подходят, если вы знаете, что ваше входное напряжение всегда будет ниже, чем ваше выходное напряжение.
Характеристики
- Входное напряжение: от 2,9 до 32 В
- Выход регулируется от 4 В до 12 В или от 9 В до 30 В
- Типичный максимальный выходной ток: 2 А (когда входное напряжение близко к выходному; в разделе «Типичный КПД и выходной ток» ниже показано, как достижимый выходной ток зависит от входного и выходного напряжений)
- Встроенная защита от обратного напряжения (до 30 В), защита от перегрузки по току, отключение при перегреве и блокировка при пониженном напряжении
- Типичный КПД от 80% до 90%, в зависимости от входного напряжения, выходного напряжения и нагрузки
- Четыре монтажных отверстия для винтов №2 или M2
- Компактный размер: 1. 7 ″ × 0,825 ″ × 0,38 ″ (43 × 21 × 10 мм)
- Отверстия меньшего размера для штырей разъема 0,1 ″ и отверстия большего размера для клеммных колодок предлагают несколько вариантов подключения к плате.
7 ″ × 0,825 ″ × 0,38 ″ (43 × 21 × 10 мм)Использование регулятора
Подключения
Этот повышающий / понижающий регулятор имеет четыре соединения: входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT) и ENABLE.
Входное напряжение, VIN, должно быть в пределах от 2,9 до 32 В. Более низкие входные напряжения могут привести к отключению или нестабильному поведению регулятора; более высокое входное напряжение может вывести из строя регулятор, поэтому вы должны убедиться, что шум на входе не является чрезмерным.32 В следует рассматривать как абсолютное максимальное входное напряжение. Рекомендуемое максимальное рабочее напряжение составляет 30 В, что является пределом защиты от обратного напряжения. Кроме того, мы рекомендуем держать сумму входного и выходного напряжений ниже 55 В; см.
« Установка выходного напряжения » ниже для получения дополнительной информации.
Регулятор включен по умолчанию: подтягивающий резистор 100 кОм на плате соединяет контакт ENABLE с VIN с обратной защитой. На вывод ENABLE можно установить низкий уровень (ниже 0.7 В), чтобы перевести плату в состояние пониженного энергопотребления. Потребляемый ток покоя в этом спящем режиме определяется током в подтягивающем резисторе от ENABLE до VIN и схемой защиты от обратного напряжения, которая потребляет от 10 до 20 мкА на вольт на VIN, когда ENABLE удерживается на низком уровне. (например, приблизительно 30 мкА при 3 В на входе и 500 мкА при 30 В на входе). Если вам не нужна эта функция, вы должны оставить контакт ENABLE отключенным. Обратите внимание, что топология SEPIC имеет свой собственный конденсатор от входа до выхода; поэтому выход не полностью отключается от входа, даже когда регулятор выключен.
|
