Как выбрать надежный переходник USB-COM. Какие бывают типы переходников USB-COM. Для чего нужен переходник USB-COM. Как подключить и настроить переходник USB-COM.
Что такое переходник USB-COM и зачем он нужен
Переходник USB-COM (также известный как USB-to-Serial адаптер) — это устройство, позволяющее подключать оборудование с интерфейсом COM-порта (RS-232) к современным компьютерам через USB-порт. Такие переходники широко используются для подключения различных устройств:
- Промышленное оборудование
- Кассовые аппараты
- Модемы
- POS-терминалы
- Измерительные приборы
- Программаторы
- Системы безопасности и видеонаблюдения
Основная функция переходника USB-COM — преобразование сигналов между интерфейсами USB и RS-232. Это позволяет подключать устаревшее оборудование с COM-портом к современным компьютерам, на которых физические COM-порты уже отсутствуют.
Основные характеристики переходников USB-COM
При выборе переходника USB-COM следует обратить внимание на следующие ключевые характеристики:
- Поддерживаемые интерфейсы (RS-232, RS-422, RS-485)
- Скорость передачи данных (бод)
- Длина кабеля
- Совместимость с операционными системами
- Наличие гальванической развязки
- Поддержка режима эмуляции COM-порта
- Питание (от USB или внешнее)
Какую максимальную скорость передачи данных поддерживают современные переходники USB-COM? Большинство качественных переходников обеспечивают скорость до 921600 бод, что достаточно для большинства применений. Некоторые модели поддерживают скорость до 3 Мбод.
Типы переходников USB-COM
Существует несколько основных типов переходников USB-COM:

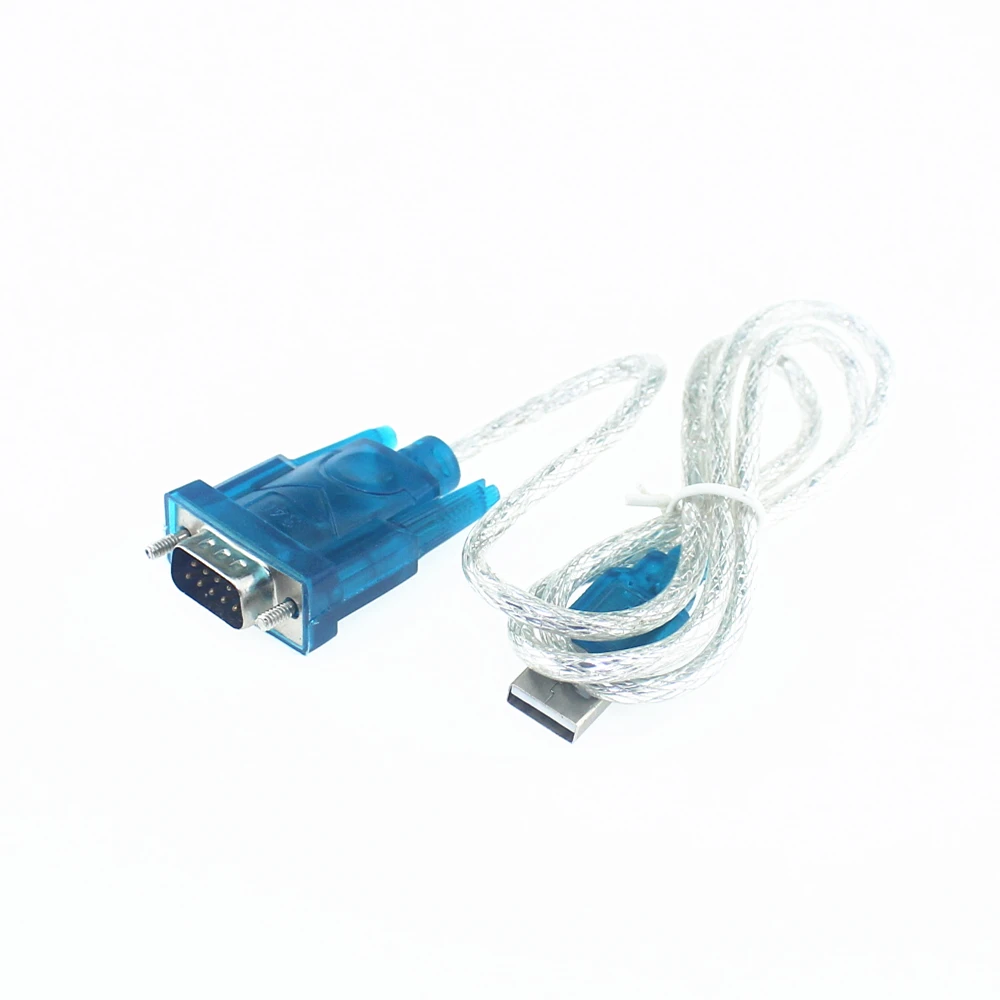

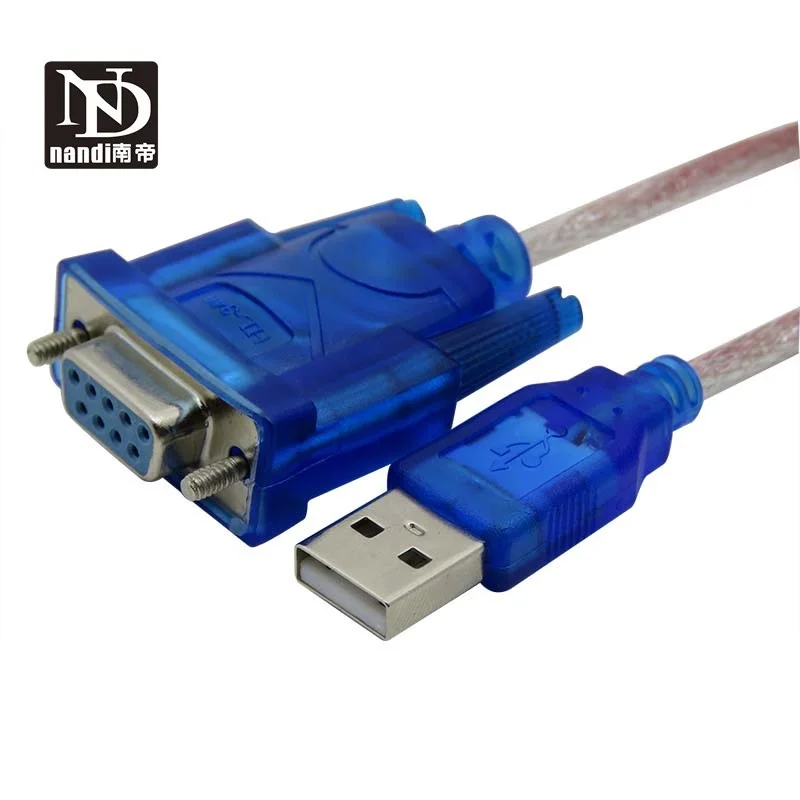

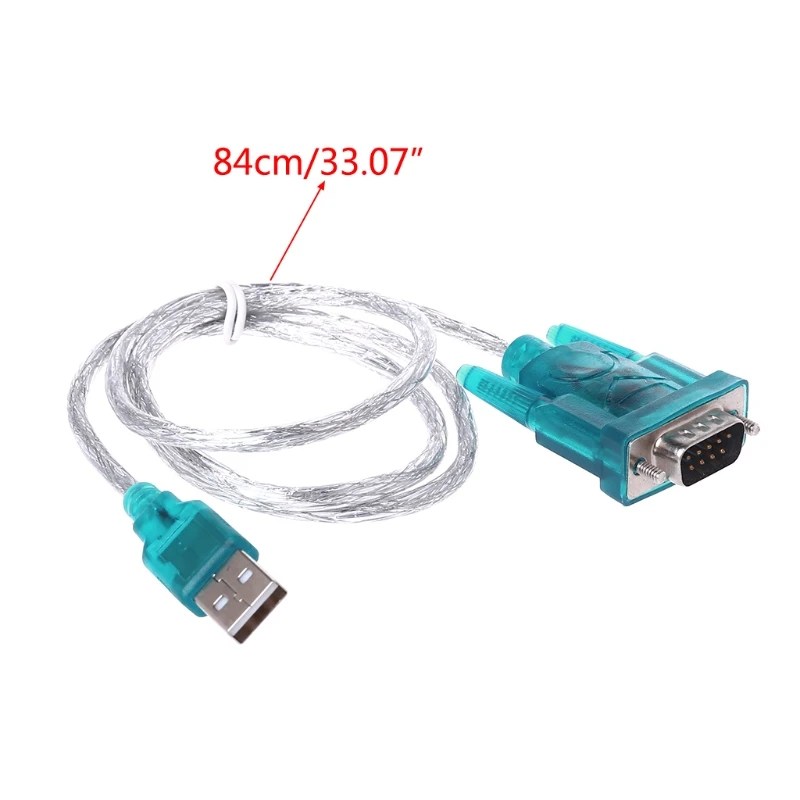

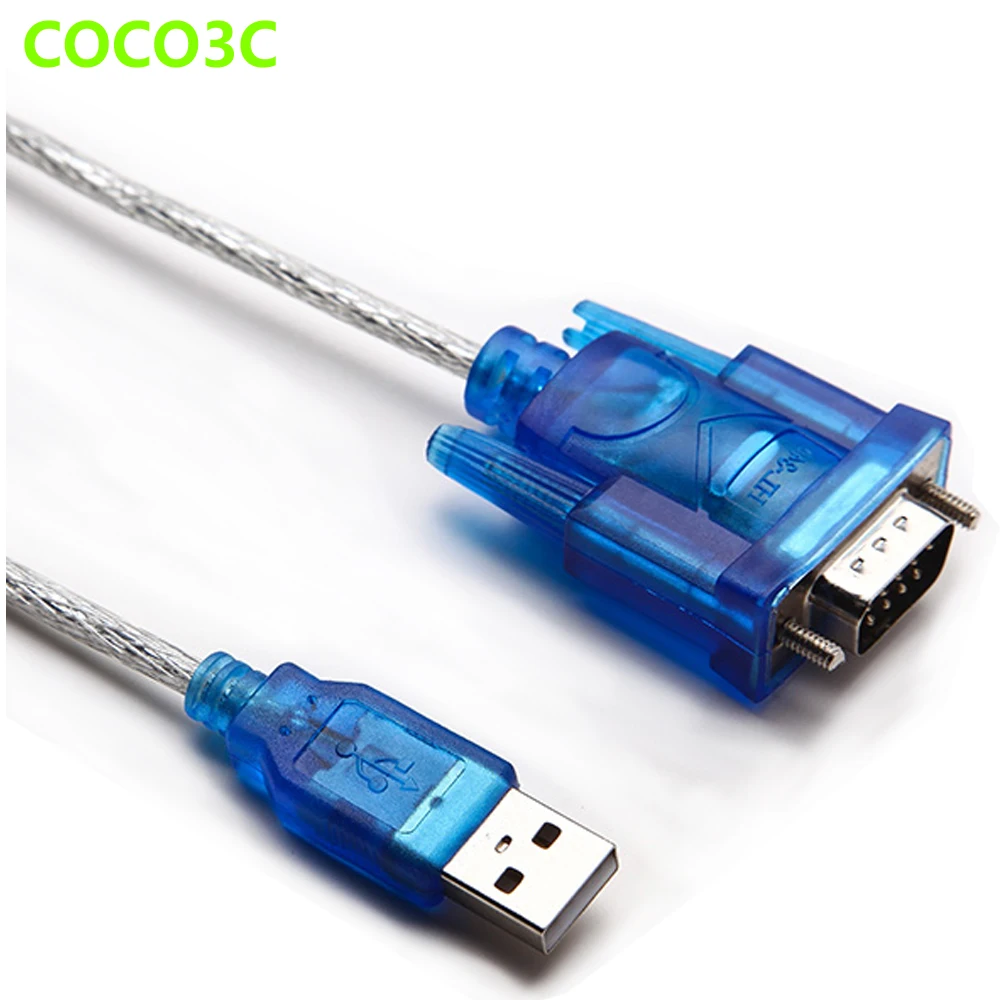

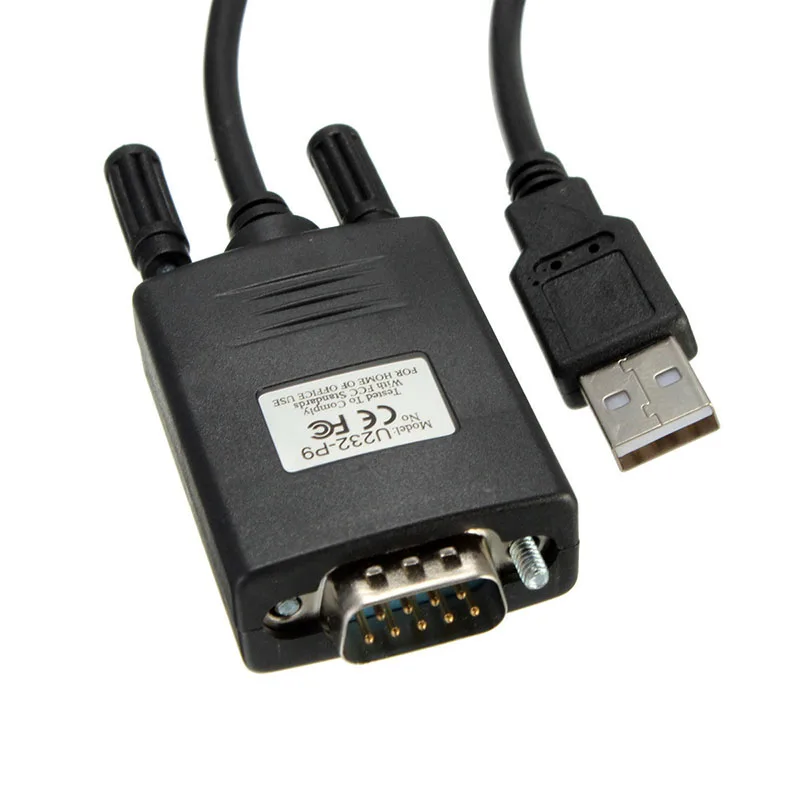

- Простые кабели-переходники — самый бюджетный вариант для нечастого использования

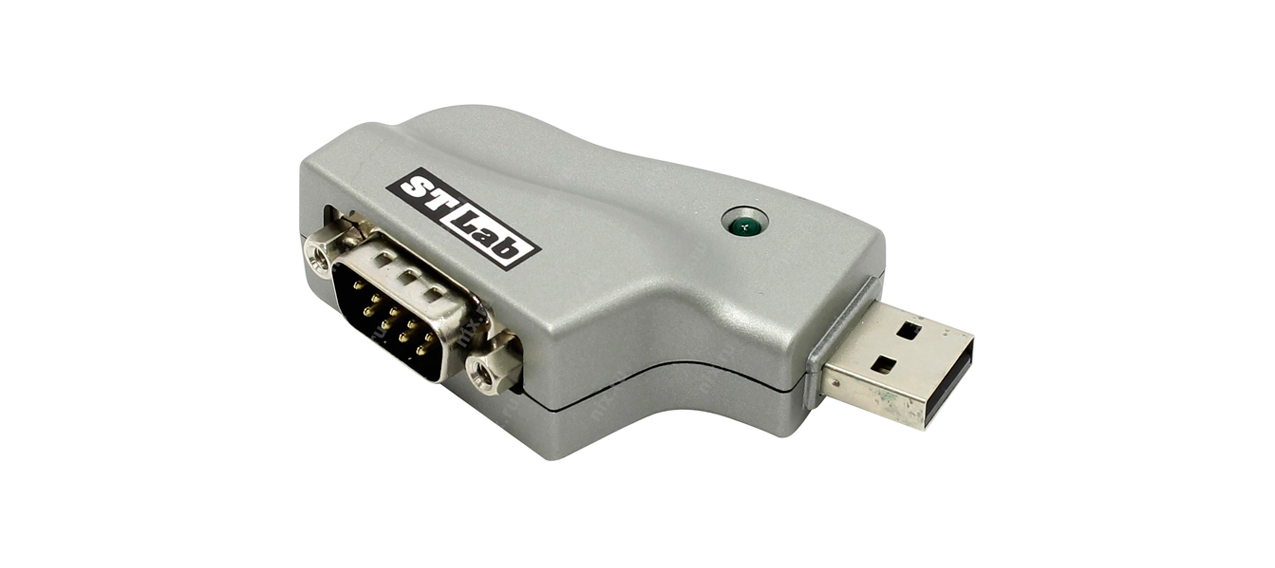

- Адаптеры в пластиковом корпусе — более надежное решение для регулярного применения
- Промышленные переходники — устройства повышенной надежности для использования в сложных условиях
- Многопортовые переходники — позволяют подключить несколько COM-устройств через один USB-порт
Какой тип переходника выбрать? Это зависит от конкретных задач. Для домашнего использования подойдет простой кабель-переходник. Для офиса или небольшого производства оптимальны адаптеры в корпусе. В промышленных условиях рекомендуется использовать специализированные промышленные модели с повышенной надежностью.
Популярные производители переходников USB-COM
На рынке представлено множество производителей переходников USB-COM. Среди наиболее известных и зарекомендовавших себя брендов можно выделить:
- FTDI
- Prolific
- Silicon Labs
- MOXA
- VSCOM
- Brainboxes
- Aten
Какого производителя выбрать? FTDI и Prolific являются лидерами рынка и предлагают широкий ассортимент надежных решений. MOXA и VSCOM специализируются на промышленных моделях повышенной надежности. При выборе стоит ориентироваться на отзывы пользователей и совместимость с вашим оборудованием.
Как подключить и настроить переходник USB-COM
Процесс подключения и настройки переходника USB-COM обычно включает следующие шаги:
- Подключите переходник к USB-порту компьютера
- Установите драйверы (если они не установились автоматически)
- Проверьте, какой виртуальный COM-порт назначила система (в диспетчере устройств)
- Настройте параметры порта (скорость, четность, стоп-биты) в программе, с которой будете работать
- Подключите COM-устройство к переходнику
Как узнать, какой виртуальный COM-порт назначен переходнику? Откройте Диспетчер устройств Windows, раскройте раздел «Порты (COM и LPT)» — там будет указан номер виртуального COM-порта, назначенного переходнику.
Распространенные проблемы при работе с переходниками USB-COM
При использовании переходников USB-COM могут возникать различные проблемы. Вот некоторые из наиболее распространенных:
- Неправильная установка драйверов
- Конфликты с другими устройствами
- Нестабильная работа на высоких скоростях
- Потеря соединения при перезагрузке компьютера
- Несовместимость с некоторыми приложениями
Как решить проблему нестабильной работы переходника? Попробуйте следующие шаги:
- Обновите драйверы до последней версии
- Проверьте настройки питания USB-портов в BIOS
- Используйте другой USB-порт, желательно напрямую на материнской плате
- Снизьте скорость передачи данных
- Попробуйте переходник другого производителя
Альтернативы переходникам USB-COM
Хотя переходники USB-COM остаются популярным решением, существуют и альтернативные способы подключения устаревшего оборудования к современным компьютерам:
- PCI и PCI-Express платы расширения с COM-портами
- Ethernet-to-Serial серверы
- Bluetooth-адаптеры для COM-портов
- Переходники на основе других интерфейсов (например, USB-to-Parallel)
Какую альтернативу выбрать? Это зависит от конкретной задачи. Для стационарных компьютеров удобны PCI-платы расширения. Для сетевых решений подойдут Ethernet-to-Serial серверы. Bluetooth-адаптеры удобны для беспроводного подключения на небольших расстояниях.
Заключение и рекомендации по выбору переходника USB-COM
При выборе переходника USB-COM следует учитывать несколько ключевых факторов:
- Совместимость с вашим оборудованием и операционной системой
- Надежность и стабильность работы
- Скорость передачи данных
- Наличие дополнительных функций (гальваническая развязка, поддержка нескольких интерфейсов)
- Отзывы пользователей и репутация производителя
Для большинства применений оптимальным выбором будут переходники на чипсетах FTDI или Prolific от проверенных производителей. Для промышленного использования стоит рассмотреть специализированные решения от таких компаний как MOXA или VSCOM.
Переходник USB–COM(RS232) своими руками.
Переходник USB – COM(RS232) своими руками – статья, в которой расскажу, как сделать несложный переходник всего за один вечер. Данный переходник, кстати, совместим с процессорным модулем CPU 166 P. Полезные схемы с применением микроконтроллеров и плис — книга, которая может пригодится в радиолюбительской практике.
Вот что понадобится для переходника:
|
Позиционное обозначение |
Наименование |
Аналог/замена |
|
С1-С4 |
|
SMD типоразмер 0805 |
|
С5-C8 |
Конденсатор керамический — 33пФх50В |
SMD типоразмер 0805 |
|
DD1 |
Микросхема MAX232 |
ADM232 корпус SOIC16 |
|
HL1-HL3 |
Светодиоды индикаторные диаметром 3мм. |
|
|
M1 |
Готовый модуль – переходник USB-COM(уровни ТТЛ) на микросхеме FT232 |
|
|
R1-R3 |
Резистор 0,125Вт 270 Ом |
SMD типоразмер 0805 |
|
R4 |
Резистор 0,125Вт 510 Ом |
|
|
R5,R6 |
Резистор 0,125Вт 100 Ом |
|
|
XP1 |
Штекер DB9 папа |
|
|
XP2 |
Штекер платный 3 контакта |
А также клипсы к светодиодам, небольшой пластиковый корпус, немного проводов и силиконовый клей.
Рисунок 1.
Если для Ваших целей достаточно уровней ТТЛ, то готовой платы на микросхеме FT232 будет достаточно(на рисунке 1 — красная плата), а если необходимо получить уровни близкие к уровням протокола RS232 — читаем дальше!
Первое, что сделал – закрепил светодиоды на лицевой стороне корпуса, используя клипсы.
Рисунок 2
Рисунок 3.
Далее канцелярским ножиком, осторожно, сделал отверстие для USB разъёма.
Рисунок 4.
Рисунок 5.
На плате есть готовые контактные площадки со всеми сигналами( согласно протокола RS232, только уровни ТТЛ), а также выведено питание и контакты для светодиодов RX и TX, используя данную плату, можно сделать полный переходник USB-COM. Полный переходник мне не нужен, ограничился сигналами RX и TX, а также использовал сигналы для подключения светодиодов. Для того чтобы перевести уровни ТТЛ в близкие к уровням протокола RS232, нужно использовать буферную микросхему MAX232, но об этом немного позже.
Рисунок 6
Плату, о которой говорилось выше, приклеил к основанию корпуса на силиконовый клей.
Рисунок 7
Когда клей высох подпаял светодиоды, чтобы ограничить ток использовал резисторы сопротивлением 270 Ом.
Рисунок 8
На одной из старых плат мне попался готовый фрагмент со всей необходимой обвязкой для MAX232. Оставалось только его вырезать и впаять микросхему.
Рисунок 9
Рисунок 10
Микросхемы MAX232 не нашел под рукой, вместо неё впаял аналог — ADM232.
Рисунок 11
С обеих сторон наклеил изоляционный материал. Использовал силиконовый клей.
Рисунок 12
Рисунок 13
Клей высох. Следующим делом вклеил получившийся «бутерброд» в корпус.
Рисунок 14
Спаял платы между собой по схеме, а также подпаял и закрепил разъём DB9.
Рисунок 15
Всё проверил.
Полностью собранный переходник USB-COM(RS232).
Рисунок 16
Переходник в работе.
Рисунок 17
А вот процессорный модуль CPU 166P, для которого переходник и собирался.
Рисунок 18

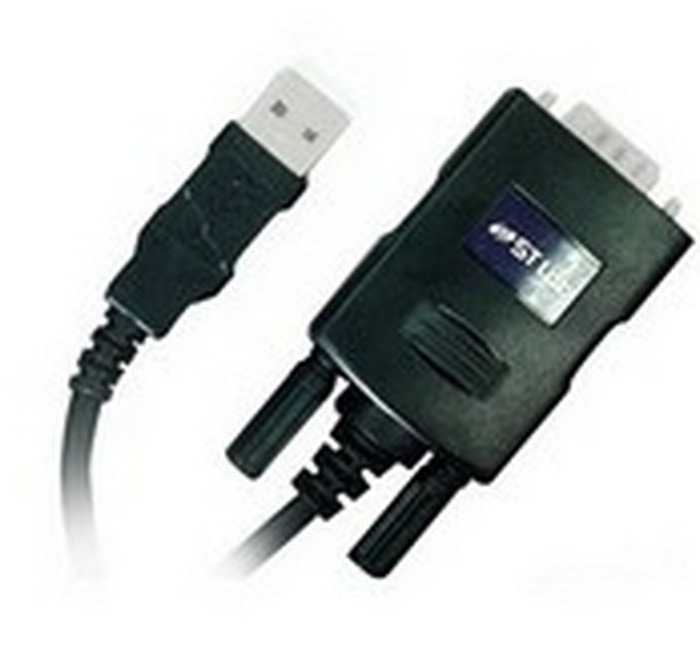

На следующих фото — похожие переходники USB-COM, с ними связать модуль CPU 166 P не удалось.
Рисунок 19.
Рисунок 20.
Данные переходники построены на основе чипа prolific.
Видео
Файлы к статье:
Переходник USB – COM(RS232) своими руками(статья)
Даташит на микросхему FT232
Даташит на микросхему ADM232
Фотографии
Модуль USB-COM на Алиэкспресс.
Какой переходник USB-COM выбрать для моих целей?
Переходников USB-COM, как и фирм, которые их производят, настолько много, что невольно можно растеряться при выборе качественного товара. Попробуем помочь разобраться, чтобы вы смогли подобрать переходник, который необходим именно для ваших целей.
Переходники USB-COM торговой марки VSCOM заслуженно считаются самыми лучшими из подобной продукции не только на нашем рынке, но и во всём мире.
Самым популярными переходниками, несомненно, являются однопортовые модели коммерческого (USB-COM Mini, USB-COM+, USB-COMi, USB-COMi-Si, USB-COMi+) и промышленного (USB-COM-M, USB-COM-Si-M, USB-COMi-M, USB-COMi-Si-M) исполнения. Из них USB-COM Mini, USB-COM+, USB-COM-M и USB-COM-Si-M работают со стандартом RS-232, модели USB-COMi, USB-COMi-Si, USB-COMi-Si-M поддерживают стандарты RS-422 и RS-485, а модели USB-COMi+ и USB-COMi-M поддерживают все три стандарта: RS-232, RS-422 и RS-485.
Разница между коммерческой и промышленной сериями, при почти одинаковом функционале, заключается в первую очередь в помехоустойчивости. При их производстве используются специальные схемотехнические решения, которые позволяют применять эти переходники в суровых условиях: при большом уровне электрических помех, в пыльных помещениях с агрессивной средой и перепадами температуры.
А что же такое помехоустойчивость для переходников USB в последовательный порт? Прежде всего, это ЗАВИСАНИЕ! Ведь там, где переходники достаточно известных производителей зависают 2-3 раза в день, не говоря уже о более простых моделях от неизвестных производителей, USB-COM Mini может работать годами без перезагрузки, а промышленные модели и 5-10 лет при непрерывной работе.
Сейчас на складе представлены следующие модели переходников VSCOM: USB-COM Mini USB-COM+ USB-COMi USB-COMi+ USB-COMi+2 USB-COMi-SI-M Чаще всего спрашивают: «Какой переходник вы можете порекомендовать для наших задач?»
Так вот, если вы иногда занимаетесь ремонтом и настройкой устройств с последовательным портом RS-232, то вам вполне подойдёт USB-COM Mini. Этот переходник удобен при переноске в сумке, подключается к плате через разъём, что исключает обламывание проводов и, следовательно, увеличивает срок его жизни. Также он подойдёт для автолюбителей для диагностики и программирования двигателя и бортовых систем.
Когда переходник предназначен для более частого использования, например для автоматизации торговли, то лучше использовать USB-COM+. Этот переходник имеет возможность включить на 9-й ноге RI питание внешних устройств 5В 200мА, что с запасом хватит для питания световых табло, устройств для чтения кредитных и прочих карт, устройств для считывания штрих-кода и т.д.
Для управления и мониторинга последовательных устройств, где главным критерием является надёжность, используйте адаптер USB-COM-M Например, при управлении сервоприводами, подключении датчиков безопасности, пожарной сигнализации и другого подобного оборудования. Адаптер USB-COM-Si-M имеет встроенную оптическую изоляцию до 2 кВ и защиту от статики до 25 кВ, что позволяет использовать это устройство даже в военных приложениях, где требуется высокая степень живучести в любых условиях.
Для устройств с универсальными последовательными интерфейсами RS-232/422/485 полностью применимы правила, описанные выше.
С небольшим дополнением — для сетей RS-485 и устройств RS-422 с длиной проводов более 25 метров, рекомендуется использовать устройства с гальванической (оптической) изоляцией.
Опубликовано: 04.09.2013
Параметры упакованного товара Единица товара: Штука Длина, мм: 40 Произведено
 Указанная информация не является публичной офертой Отзывы о кабеле-переходнике AOpen/Qust USB Am — RS-232 DB9M, винты добавляет в систему COM порт ACU804Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.1 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 Алма-Атинская» data-all-goods-available=»0″> м.Алма-Атинская,ул. Борисовские пруды, д. 26 пн. – вс.: 10:00 – 20:00 В корзину 843067,37.479937]» data-short-name=»м. Водный стадион» data-all-goods-available=»0″> м.Водный стадион,Ленинградское шоссе, д. 58, строение 7 пн. – вс.: 10:00 – 21:00 В корзину 703656,37.846074]» data-short-name=»м. Косино» data-all-goods-available=»0″> м.Косино,Лермонтовский проспект, д. 2к1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 798296,37.697417]» data-short-name=»м. Преображенская площадь» data-all-goods-available=»0″> м.Преображенская площадь,Колодезный пер., д. 3 пн. – вс.: 9:00 – 20:00 В корзину 415891,38.284122]» data-short-name=»ул. Советская, д. 155с1″ data-all-goods-available=»0″>г. Бронницы, ул. Советская, д. 155с1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 369111,39.067714]» data-short-name=»ш. Касимовское, 1А» data-all-goods-available=»0″>г. Егорьевск, ш. Касимовское, д. 1А пн. – вс.: 9:00 – 21:00 В корзину 684581,37.296932]» data-short-name=»Можайское шоссе, д. 139А» data-all-goods-available=»0″>г. Одинцово, Можайское шоссе, д. 139А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителяГарантия производителя 12 месяцев | Может понадобиться |
Котельники, Яничкин проезд, д. 3 В магазине 1 шт., забирайте завтра, после 09:00 В корзину
Генерала Белова, д. 29 По предзаказу на завтра, после 11:00 В корзину
п. Андреевка, ул. Жилинская, стр. 1 По предзаказу на завтра, после 11:00 В корзину
Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на завтра, после 11:00 В корзину
6 По предзаказу на завтра, после 11:00 В корзину
Клин, ул. Гагарина, д. 31/36 По предзаказу на завтра, после 11:00 В корзину
Одинцово, Можайское шоссе, д. 139А По предзаказу на завтра, после 11:00 В корзину
Фрязино, ул. Советская, д. 1В По предзаказу на завтра, после 11:00 В корзину
Щербинка, ул. 40 лет Октября, д. 14А
16Ас2
32
: 10:00 – 18:00
– пт.: 9:00 – 20:00
– вс.: 9:00 – 20:00Комплект шнуров USB/COM + RS232 + переходник Аврора-ДОР (Комплект шнуров USB/COM +)
Код товара 1910461
Артикул Комплект шнуров USB/COM +
Страна Россия
Наименование
Упаковки
Сертификат C-RU.ПБ34.B02082
Тип изделия Комплект
Диапазон рабочих температур от -30 до +50
Напряжение, В 12
Все характеристики
Характеристики
Код товара 1910461
Артикул Комплект шнуров USB/COM +
Страна Россия
Наименование
Упаковки
Сертификат C-RU.ПБ34.B02082
Тип изделия Комплект
Диапазон рабочих температур от -30 до +50
Напряжение, В 12
Все характеристики
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
еще один переходник USB-COM / Связь железа с компьютером. / Сообщество EasyElectronics.ru
Универсальный переходник CP2102 USB-COM.
Особенности моего донгла:
- «Универсальный» режим питания CP2102-модуля, а также подключаемого MCU модуля:
USB/Внешнее питание/Сдвоенное питание. - Дополнительные линии DTR/RTS для бутлоадера (проверено на бутявках Arduino/AVR, STM32)
- USB-супрессор
- Авто-Толерантность RX/TX к уровням сигнала MCU 3.3-5V (ну это заслуга создателей CP2102, привет FT232!)
Дело в том, что помимо выполнения прямой функции, обмена последовательными данными, как правило необходимо иметь возможность на «лету» подключать-отключать используемые микропроцессорные устройства (с собственным питанием) без их перезагрузки к USB, а иногда помимо обмена данными запитывать их от USB (для простой отладочной борды например),+ желательно программировать их через этот же адаптер (неплохо если без нажатия каких-либо кнопок).
Схема
Плата
Схема с герберами в KiCAD на Github’e
Пояснения по режимам питания и программирования:
- JP3 отвечает за режим питания СP2102 и подключаемой MCU-платы:
Соединение 1-2 Универсальное:- Подходит для питания CP2102 от USB (MCU 3.3-5V питается отдельно):
- Для 5V MCU: Внешнее питание CP2102 или сдвоенное питание
(на MCU 4.6V в действительности при питании от USB)
5V пин модуля соединяем с выходом стабилизатора 5V MCU
При необходимости внешнего питание СP2102 или сдвоенного питание для 3.3V MCU 5V пин модуля соединяем со входом 3.3V стабилизатора MCU, 3.3V пин модуля соединяем с выходом стабилизатора 3.3V MCU - Для простого режима последовательного обмена (RX-TX)
DTR и RTS не соединяем ни с чем. - Для программирования AVR/Arduino.
Ставим перемычку JP1
JP2-JP4 разомкнуты.
DTR соединяем с Reset AVR. - Для программирования STM32.
Ставим перемычки JP1, JP2, JP4
DTR соединяем с Reset STM32.
RTS c BOOT0 STM32. - При запитке от USB 5-ти вольтового MCU-устройства нужно иметь ввиду что имеется просадка на диоде шоттки и на схему в реальности приходит 4.6-4.7В.
- Если нужно, чтобы CP2102 питалась только от MCU диод D1 нужно выпаять. По идее тут тоже можно было бы поставить джампер.
Что в прикреплённых архивах:
PS.
Привет народ!
Первый пост… ))
USBGear Зарядное устройство USB Последовательный USB-адаптер Последовательный USB-кабель USB-кабель USB-концентратор USB SATA
4-портовый металлический концентратор USB 3.1 с зажимом для DIN-рейки и защитой от электростатических разрядов
USBG-4U3MLR2
Последовательный USB-адаптер Чип FTDI RS232 DB-9 920K с светодиодами TX / RX, Windows 10, 8, 7
FTDI-LED
USBGear 10 портов USB 3.0 монтируемый зарядный и сверхскоростной концентратор данных
USBG-BREC3010
USB PD 60 Вт промышленный адаптер для зарядного устройства высокой мощности с PPS с CCG3PA
CG-PD60PPS
USB — последовательный адаптер Кабель RS-232 DB-9, штекер для Windows и Mac
USBG-232MINI
Высокоскоростной порт USB, 36 футов 2.0 Активный кабель от мужчины к мужчине B, микросхема NEC
для ЯпонииUSBG-36FTAB
4-портовый промышленный вход переменного напряжения с питанием от USB 2.0
USBG-4U2ML
Адаптер жесткого диска USB 3.0 — PATA и SATA 3,5 и 2,5 дюйма
СС-128ASD
USB 3.1 активный 4-портовый мини-концентратор с защитой от электростатических разрядов и перенапряжения
CG-U3MINI4PH
Кабель для передачи данных USB 2.0 без драйвера для Windows 10/8/7
SS-PC-LINK
USB-последовательный адаптер RS-232 DB-9, штекер — Windows 10, 8, 7 и Mac
USBG-232
Металлический 7-портовый USB 2.0 Powered Hub для ПК-MAC с адаптером питания
USBG-7U2ML
Как решать общие проблемы с переходными кабелями с USB на RS-232
Были ли у вас трудности с использованием адаптера USB-RS-232 для подключения устройства RS-232 к компьютеру? Если это так, вы не одиноки. Наши клиенты часто сталкиваются с проблемами с этими адаптерами. В этой статье я кратко расскажу о происхождении этих проблем и дам вам несколько советов по их успешному решению.
Эволюция от RS-232 к USB
В старые времена персональных компьютеров одним из основных доступных подключений был последовательный порт RS-232. Помимо параллельного порта, он был основным средством подключения внешнего устройства. Разъем был уменьшен с 25-контактного до 9-контактного, но порты RS-232 оставались на каждом компьютере в течение многих лет. Встроенные порты RS-232 имели прямое отображение в память и работали с высоким приоритетом. Данные практически текли напрямую к программному обеспечению, которое получало доступ к последовательному порту, и от него.
В 1996 году стандарт универсальной последовательной шины (USB) был представлен в качестве замены последовательного разъема и других типов разъемов, которые обычно находились на задней панели компьютеров. USB имел разъемы меньшего размера и большую пропускную способность, чем последовательный и параллельный интерфейсы, которые он заменил.
USB-устройстваобладают высокой пропускной способностью, но используют общую шину данных. Данные упаковываются и передаются пакетами. Чтобы обрабатывать пакеты и перемещать данные в программу, обращающуюся к USB-устройству, и из нее, необходим программный драйвер.Программный драйвер находится между оборудованием и компьютерной программой, которую вы используете, и он должен быть установлен и правильно работать.
Необходимость адаптера
С повсеместным распространением USB большинство продаваемых сейчас компьютеров не имеют порта RS-232. Следовательно, чтобы подключить устройство RS-232 (например, CR1000) к компьютеру, вам необходимо использовать адаптер USB-RS-232, например преобразователь 17394.
Хотя адаптеры USB-RS-232 выполняют необходимую функцию, у них есть некоторые ограничения.Например, существует три типа проблем, с которыми вы можете столкнуться при использовании адаптера USB-RS-232:
- Проблемы с драйвером
- Проблемы с оборудованием
- Проблемы с производительностью
Проблема № 1: Драйвер
Самая распространенная проблема, с которой сталкиваются наши клиенты при использовании адаптера USB-RS-232, — это установка подходящего драйвера. Драйвер должен соответствовать микросхеме внутри кабеля, а не производителю кабеля.
Для микросхем USB — RS-232 существует два основных производителя: Prolific и FTDI.Поскольку микросхемы других производителей с плохими драйверами ненадежны, Campbell Scientific рекомендует и в настоящее время продает кабели с микросхемой FTDI (номер детали 17394). Мы выбрали этот кабель, потому что он использует микросхему с сертифицированным драйвером, доступным в Центре обновления Windows. (Старые кабели были серебристого цвета, и для них не было драйвера, доступного для Windows после версии 7.)
Совет: Проверьте свои USB-адаптеры в офисе с помощью полевого компьютера. Когда вы находитесь в поле, ваш компьютер не будет иметь подключения к Интернету для автоматической загрузки и установки драйвера.
Если драйвер для вашего адаптера не устанавливается автоматически или не может быть установлен с компакт-диска, вам нужно будет идентифицировать микросхему в вашем кабеле и найти драйвер в Интернете. Некоторые производители указывают на упаковке, какой чип используется внутри их кабеля. Вы также можете определить микросхему кабеля из Диспетчера устройств Windows, выполнив следующие действия:
- В Диспетчере устройств Windows щелкните правой кнопкой мыши свое устройство в списке.
- В открывшемся раскрывающемся меню выберите Свойства .
- В диалоговом окне «Свойства» выберите вкладку « Подробности ».
- В поле «Свойство» выберите Идентификаторы оборудования в раскрывающемся меню.
- В поле «Значение» есть как VID (идентификатор поставщика), так и PID (идентификатор продукта). Эти идентификаторы соответственно указывают производителя и номер модели микросхемы.
- В приведенном выше примере я быстро поискал в Интернете VID 0403 PID 6011, который показал мне, что это микросхема FT4232 производства FTDI.
- После того, как вы узнаете тип вашего чипа и производителя, вы сможете найти и загрузить правильный драйвер для вашей версии Windows.
Проблема № 2: Аппаратное обеспечение
Адаптеры USB — RS-232 являются стандартным компьютерным оборудованием. Как бы нам ни хотелось, чтобы все было таким же надежным, как CR1000, все переходные кабели в конечном итоге выходят из строя.
Хотя есть две основные компании, производящие микросхемы адаптеров USB-RS-232, есть много производителей кабелей, которые предлагают кабели разного качества.
- Промышленные модели более высокого качества должны служить дольше, но со временем они изнашиваются, как и любой полевой инструмент.
- Кабель плохой конструкции может иметь компоненты, которые выходят из строя за короткий период времени — возможно, даже к тому времени, когда вы получите кабель.
Я видел несколько случаев, когда старые кабели больше не могли обрабатывать 115200 бод, но кабели по-прежнему работали на низких скоростях передачи. Было еще много случаев, когда USB-кабель переставал работать на полпути в полевых условиях.
Совет: Если ваш полевой объект находится далеко от вашего офиса, возьмите с собой два кабеля USB — RS-232. Потерянное время в полевых условиях может быть намного дороже, чем цена покупки второго кабеля.
Проблема № 3: Производительность
Как упоминалось ранее, USB использует общую шину данных с пакетной передачей данных. Пакетная связь привела к некоторой задержке (время передачи данных), которой не было при использовании встроенных портов RS-232. К сожалению, задержка имеет заметное значение при загрузке больших объемов данных или загрузке новой операционной системы.
Драйвер для микросхем FTDI позволяет снизить время ожидания пакетов. Для этого вы можете использовать поле Latency Timer, доступ к которому осуществляется через Диспетчер устройств Windows. Выполните следующие действия:
- В Диспетчере устройств Windows щелкните правой кнопкой мыши свое устройство в списке.
- В открывшемся раскрывающемся меню выберите Свойства .
- Щелкните вкладку Настройки порта .
- Нажмите кнопку Дополнительно… .
- В окне «Дополнительные параметры» перейдите к полю «Таймер задержки» и уменьшите значение параметра до 1 для лучшей производительности.
Помимо уменьшения времени задержки, я также рекомендую отключить параметр «Выборочная приостановка» для вашего кабеля. Параметр «Выборочная приостановка» позволяет Windows переводить оборудование в спящий режим, что может привести к повреждению пакетов данных. Чтобы отключить параметр «Выборочная приостановка», снимите флажок для поля Включить выборочную приостановку в окне «Дополнительные параметры» для вашего устройства.
Примечание: Параметр «Выборочная приостановка» уже отключен по умолчанию в драйвере FTDI.
Заключение
Новые модели регистраторов данных, такие как CR6, имеют встроенное USB-соединение. Однако многие устройства будут поддерживать соединения RS-232 на долгие годы, и нам нужно будет продолжать использовать переходные кабели с USB на RS-232. Надеюсь, мои предложения помогут. Не стесняйтесь сообщать о любых проблемах USB-RS-232, с которыми вы столкнулись, разместив комментарий ниже.
Адаптер Dell: USB-C — USB-A 3.0
Все остальные товарные знаки являются собственностью соответствующих владельцев.Для получения информации о гарантии посетите веб-сайт ниже и выберите Местоположение: www.dell.com/servicecontracts
Celeron, Intel, логотип Intel, Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками Intel Corporation или ее дочерних компаний.
© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США.С. и др. Страны.
* Возврат : 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.
Предложения могут быть изменены, не суммируются с другими предложениями. Применяются налоги, сборы за доставку и другие сборы. Предложение по бесплатной доставке действует в континентальной части США (кроме Аляски и П.О. Адреса ящиков). Предложение не действует для реселлеров. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.
* Вознаграждения начисляются на ваш онлайн-счет Dell Rewards Account (доступный через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа. Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом). Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте актуальную информацию о балансе вознаграждений на сайте Dell.com My Account.Вознаграждение до 6% только при покупке предпочтительной учетной записи Dell. Вознаграждение до 3%, если вы потратите 800 долларов в течение 12 месяцев на все остальные покупки. Продукты Bose имеют право на вознаграждение до 3%. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна только в континентальной части США (кроме Аляски). Существуют и другие исключения. Не действует для торговых посредников и / или онлайн-аукционов.ПРЕДПОЧТИТЕЛЬНЫЙ СЧЕТ DELL (DPA): Предлагается резидентам США компанией WebBank, членом FDIC. Налоги и доставка являются дополнительными и варьируются. Выплаты равны более 3% от New Balance или 20 долларов США. Минимальная процентная ставка составляет 2,00 доллара США. Dell и логотип Dell являются товарными знаками Dell Inc.
Есть вопросы? Наши технические специалисты могут помочь! Центр поддержки Часы работы: 10:00 EST — 18:00 EST понедельник — Только пятница! . | ||
Pololu USB-to-Serial Adapter
Примечание: Этот продукт не рекомендуется для новых разработок (NRND), основанных на Silicon Labs, обозначающих CP2102 как NRND. Более новый адаптер с разъемом USB Micro-B можно найти в держателе адаптера USB-последовательный порт CP2102N.
Адаптер Pololu USB-to-serial отлично подходит для подключения микроконтроллерных проектов к персональному компьютеру.Адаптер использует уровни сигнала 3,3 В, поэтому вы можете подключить его напрямую к любому микроконтроллеру, работающему с напряжением до 5 В, без проблем с преобразователем уровня RS-232 в TTL. Крошечный блок имеет размеры всего 1,0 x 0,65 дюйма, включая разъем mini-B, а простая компоновка линий заземления, передачи и приема позволяет легко монтировать его, занимая всего четыре ряда макетных плат.
Драйверы адаптера USB делают его похожим на стандартный последовательный порт для операционной системы, позволяя подключаться ко всему имеющемуся у вас программному обеспечению, например программам интерфейса сервоконтроллера, через порт USB.Адаптер совместим с USB 2.0. стандартов и обеспечивает скорость передачи данных до 921,6 кбит / с. Доступны драйверы для Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Linux и Mac OS X.
Учитывая тенденцию к удалению последовательных портов из новых компьютеров, адаптер Pololu USB-to-serial обеспечивает одно из самых экономичных, небольших и простых решений общей проблемы сопряжения небольших проектов с ПК.
Примечание: Этот продукт не включает печатную документацию или диски с программным обеспечением.Для работы адаптера USB-последовательный порт Pololu требуется программное обеспечение; см. вкладку «Ресурсы» для получения дополнительной информации. Для этого продукта требуется кабель USB A — mini-B (не входит в комплект) для подключения к компьютеру.
Технические характеристики устройства
- Размер печатной платы: 1,0 «x 0,65», включая разъем
- Стандарт USB: USB 2.0 (полная скорость)
- Разъем: USB mini-B
- Уровни напряжения ввода / вывода данных: 3,3 В (допустимо 5 В)
- Максимальная скорость передачи данных: 921,6 кбит / с
- Ток питания: 25 мА
Распиновка модуля
| Штифт | Тип | Функция |
|---|---|---|
| DCD | В | Управляющий вход «Обнаружение носителя данных» (активный низкий уровень) |
| DTR | Из | Управляющий выход «Терминал данных готов» (активный низкий уровень) (часто используется с DSR) |
| DSR | В | Управляющий вход «Набор данных готов» (активный низкий уровень) (часто используется с DTR) |
| РТС | Из | Управляющий выход «Готов к отправке» (часто используется с CTS) |
| CTS | В | Управляющий вход «Готово к отправке» (часто используется с RTS) |
| ЗЕМЛЯ | Мощность | Земля |
| TX | Из | Асинхронная последовательная передача данных (высокий уровень холостого хода) |
| В Шина | Мощность | Напряжение шины USB (+ 5В) |
| RX | В | Прием асинхронных последовательных данных |
| ПОДВЕСКА | Из | Высокий уровень в режиме ожидания USB |
| ПОДВЕСКА | Из | Низкий уровень в режиме ожидания USB |
| RST | В | Сброс устройства |
| RI | В | Управляющий вход «Индикатор звонка» (активный низкий уровень) |
| V DD | Мощность | 3.Выход регулятора напряжения 3 В |
Типовое подключение
Для подключения последовательного устройства к USB-порту компьютера вам, скорее всего, потребуется только линии GND, TX и RX. Линии TX и RX используют уровни 3,3 В, но входные линии USB-адаптера выдерживают повышенное напряжение. до 5,5 вольт. Поэтому обычно возможно прямое подключение к линиям ввода / вывода микроконтроллера.
Для некоторых программ потребуется подключить линии квитирования. (RTS, CTS и т. Д.), если программа не устанавливает соединение без этих линий. В общем, линии подтверждения связи можно оставить отключенными, использовать по прямому назначению или использовать в качестве дополнительных линий ввода-вывода для компьютера.
Адаптер HP USB-C — USB 3.0 (N2Z63UT)
Цены, характеристики, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары.Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях. Правильные цены и рекламные акции подтверждаются в момент размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.
Рекомендованная производителем розничная цена HP может быть снижена. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена, а также указана цена со скидкой или рекламная цена.О скидках или рекламных ценах свидетельствует наличие дополнительной более высокой начальной цены MSRP
Следующее относится к системам HP с процессорами Intel 6-го поколения и другими процессорами будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows Системы 10 Pro, пониженные до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https: // support.microsoft.com/lifecycle
Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США и / или других странах.
Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP.Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.
HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адрес, заказанные продукты и связанные с ними расходы, а также другую личную информацию, связанную с обработкой вашего заявления. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.
Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10.Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдеров, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.
Соответствующие критериям HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: Принтеры, ПК для бизнеса (бренды Elite, Pro и Workstation), выберите Аксессуары для бизнеса и выберите Чернила, Тонер и бумага.
Delock Products 62737 Delock Adapter USB 3.0 Type-A male> DVI female
Описание
Адаптер от Delock позволяет подключать дополнительный монитор DVI, проектор и т. Д. К ПК или ноутбуку через разъем USB Type-A.
Спецификация
• Разъемы:
1 x USB 3.0 Type-A, вилка>
1 x DVI 24 + 5 гнездовой
• Набор микросхем: Fresco Logic FL2000, ITE IT66121FN, Macronix MX25L6406E
• DVI-D (Single Link) 24 + 5 портов с гайками (VGA без проводов)
• Спецификация SuperSpeed USB и DVI-D (Single Link)
• Разрешение до 1920 x 1200 при 60 Гц (в зависимости от системы и подключенного оборудования)
• Обратная совместимость с USB 2.0 (максимальное разрешение 800 x 600 при 60 Гц)
• Передача цифровых видеосигналов
• Особенности: зеркало и удлинитель
• Разъемы: позолоченные
• 1 ферритовый сердечник
• Длина кабеля без разъемов: прибл. 20 см
• Цвет: черный
Системные требования
• Windows 7 / 7-64 / 8.1 / 8.1-64 / 10 / 10-64
• ПК или ноутбук со свободным портом USB 3.0 Type-A
Комплектность
• USB 3.0 к переходнику DVI
• Руководство пользователя
Пакет
• Розничная упаковка
Общий
Спецификация
• DVI-D (одинарный канал)
• SuperSpeed USB
Поддерживаемая операционная система
• 32-разрядная версия Windows 10
• 64-разрядная версия Windows 10
• 32-разрядная версия Windows 7
• 64-разрядная версия Windows 7
• Windows 8.
