Как подключить двигатель через конденсатор - советы электрика

Подключение двигателя через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления.

К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор.

Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток.

Обратите внимание

Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается.

Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды.

У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В.

Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Важно

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться.

Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой.

На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

Совет

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Как подключить трехфазный электродвигатель в сеть 220В – схемы и рекомендации

  • Как правильно провести подключение электродвигателя 380 на 220 вольт

  • Схема подключения трехфазного электродвигателя к трехфазной сети

    Схема подключения двигателя через конденсатор

    Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

    В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

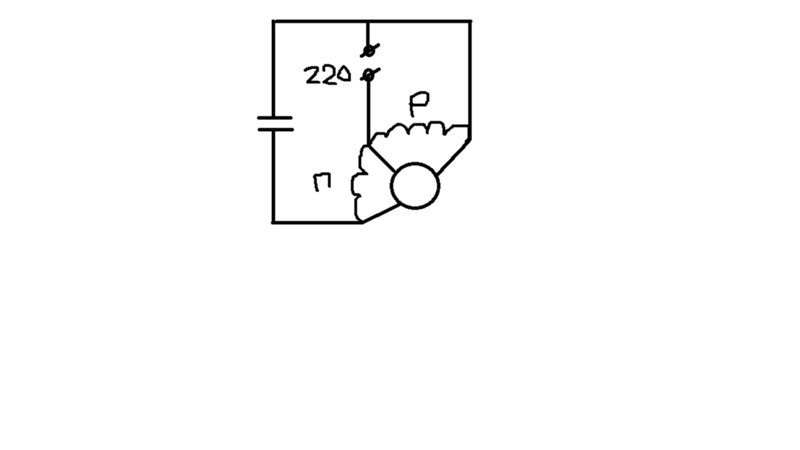

    Схема подключения однофазного двигателя через конденсатор

    При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

    • 1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
    • 3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
    • 2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

    Схема подключения трёхфазного двигателя через конденсатор

    Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

    Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

    Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В.

    Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств.

    Обратите внимание

    Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

    Полезное: Схема подключения датчика движения для освещения

    Онлайн расчет емкости конденсатора мотора

    Как подключить однофазный электродвигатель на 220 вольт

    Нередки случаи, когда необходимо подключить электродвигатель к сети 220 вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на 220 вольт.

    Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на 220 вольт, который рассчитан на три фазы.

    При этом, необходимо сохранить КПД (коэффициент полезного действия), так поступают в случае, если альтернативы (в виде движка) просто не существует, потому как в схеме на три фазы легко образуется вращающееся магнитное поле, которое обеспечивает создание условий для вращения ротора в статоре. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения.

    Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал.

    Для того, чтобы вращение могло происходить самостоятельно, добавляем вспомогательную пусковую обмотку. Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении.

    При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды.

    Вторая же обмотка включена все время. Для того, чтобы определить где какая, можно использовать тестер. На рисунке можно увидеть соотношение их со схемой в целом.

    Подключение электродвигателя на 220 вольт: мотор запускается путем подачи 220 вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Для того, чтобы фазу сдвинуть, необходимо омическое сопротивление, которое и обеспечивают конденсаторы индуктивности.

    Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике. Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди.

    Такую схему можно наблюдать на рисунке 1: подключение электродвигателя 220 вольт.

    Рисунок 1. Схема подключения электродвигателя 220 вольт с конденсатором

    Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы. Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением.

    Схема подключения коллекторного электродвигателя на 220 вольт

    Где можно встретить в быту?

    Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель. Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй – в статоре. Два кончика, которые остались, необходимо присоединить к питанию в 220 вольт.

    Подключение электродвигателя 220 вольт с пусковой обмоткой

    • Такая схема исключает блок электроники, а следовательно – мотор сразу же с момента старта, будет работать на полную мощность – на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе;
    • существуют электромоторы с двумя скоростями. Их можно определить по трем концам в статоре, выходящим из обмотки. В этом случае скорость вала при подключении уменьшается, а риск деформации изоляции при старте – увеличивается;
    • направление вращения можно изменить, для этого следует поменять местами окончания подключения в статоре или якоре.

    Схема подключения электродвигателя 380 на 220 вольт с конденсатором

    Есть еще один вариант подключения электродвигателя мощность в 380 Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии.

    Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю.

    Схема подключения электродвигателя 220 вольт через конденсаторы

    В случае, когда мощность двигателя более 1,5 Киловатта или он при старте работает сразу с нагрузкой, вместе с рабочим конденсатором необходимо параллельно установить и пусковой. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта.

    Важно

    Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Для того, чтобы запустить такой электромотор, необходимо все подключить через кнопку (тумблер) и держать кнопку старта, пока он не запустится.

    Когда запустился – просто отпускаем кнопку и пружина размыкает контакты, отключая стартер

    Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в 380 В или 220 В.

    Важно! Для того чтобы подключить однофазный электромотор в однофазную сеть, необходимо ознакомиться с данными мотора на бирке и знать следующее:

    Р = 1,73 * 220 В * 2,0 * 0,67 = 510 (Вт) расчет для 220 В

    Р = 1,73 * 380 * 1,16 * 0,67 =510,9 (Вт) расчет для 380 В

    По формуле становиться понятно, что электрическая мощность превосходит механическую. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля.

    Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована.

    Это схема обмотки звездой

    Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в 220 В, а двух других — линейного напряжения 380 В. Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником.

    Схема обмотки треугольником проще. По возможности лучше применить ее, так как двигатель будет терять мощность в меньшем количестве, а напряжение по обмоткам всюду будет равно 220 В.

    Это схема подключения с конденсатором асинхронного двигателя в однофазную сеть. Включает рабочие и пусковые конденсаторы.

    • применяем конденсаторы ориентируясь на напряжение, минимум 300 или 400 В;
    • емкость рабочих конденсаторов набирается путем параллельного их соединения;
    • вычисляем таким образом: каждые 100 Вт — это еще 7мкФ, учитывая, что 1 кВт равен 70 мкФ;
    • это пример параллельного соединения конденсаторов
    • емкость для пуска должна превышать в три раза емкость рабочих конденсаторов.

    Важно! Если при старте не отключить вовремя пусковые конденсаторы, когда мотор наберет стандартные для него обороты, они приведут к большому перекосу по току во всех обмотках, что попросту заканчивается перегревом электромотора.

    https://www.youtube.com/watch?v=ukl8nctMpTI

    После прочтения статьи, рекомендуем ознакомиться с техникой подключения трехфазного двигателя в однофазную сеть:

    Обсудить статью на форуме

    Источники: http://onlineelektrik.ru/eoborudovanie/edvigateli/sxema-podklyucheniya-elektrodvigatelya-na-220v-cherez-kondensator.html, http://2shemi.ru/shema-podklyucheniya-dvigatelya-cherez-kondensator/, http://bouw.ru/article/kak-podklyuchity-odnofazniy-elektrodvigately-na-220-volyt

  • Источник: http://electricremont.ru/podklyuchenie-dvigatelya-cherez-kondensator.html

    Как подключить однофазный электродвигатель через конденсатор: пусковой, рабочий и смешанный варианты включения

    В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля.

    Такое поле легко создается при наличии трехфазной сети. В этом случае в статоре двигателя достаточно расположить три обмотки, размещенные под углом 120 градусов друг от друга и подключить к ним соответствующее напряжение. И круговое вращающееся поле начнет вращать статор.

    Однако бытовые приборы обычно используются в домах, в которых чаще всего имеется только однофазная электрическая сеть. В этом случае обычно применяются однофазные двигатели асинхронного типа.

    Почему применяют запуск однофазного двигателя через конденсатор?

    Если на статоре двигателя поместить одну обмотку, то при протекании переменного синусоидального тока в ней образуется пульсирующее магнитное поле. Но это поле не сможет заставить ротор вращаться. Чтобы запустить двигатель надо:

    • на статоре разместить дополнительную обмотку под углом около 90° относительно рабочей обмотки;
    • последовательно с дополнительной обмоткой включить фазосдвигающий элемент, например, конденсатор.

    В этом случае в двигателе возникнет круговое магнитное поле, а в короткозамкнутом роторе возникнут токи.

    Взаимодействие токов и поля статора приведет к вращению ротора. Стоит напомнить, что для регулировки пусковых токов — контроль и ограничение их величины — используют частотный преобразователь для асинхронных двигателей.

    Варианты схем включения — какой метод выбрать?

    В зависимости от способа подключения конденсатора к двигателю различают такие схемы с:

    • пусковым,
    • рабочим,
    • пусковым и рабочим конденсаторами.

    Наиболее распространенной методом является схема с пусковым конденсатором.

    В этом случае конденсатор и пусковая обмотка включаются только на момент старта двигателя. Это связано со свойством продолжения агрегатом своего вращения даже после отключения дополнительной обмотки. Для такого включения чаще всего используется кнопка или реле.

    Поскольку пуск однофазного двигателя с конденсатором происходит довольно быстро, то дополнительная обмотка работает небольшое время.

    Совет

    Это позволяет для экономии выполнять ее из провода с меньшим сечением, нежели основная обмотка. Для предупреждения перегрева дополнительной обмотки в схему часто добавляют центробежный выключатель или термореле.

    Эти устройства отключают её при наборе двигателем определенной скорости или при сильном нагреве.

    Схема с пусковым конденсатором имеет хорошие пусковые характеристики двигателя. Но рабочие характеристики при таком включении ухудшаются.

    Это связано с принципом работы асинхронного двигателя, когда вращающееся поле является не круговым, а эллиптическим. В результате этого искажения поля возрастают потери и падает КПД.

    Более хорошие рабочие характеристики можно получить при использовании схемы с рабочим конденсатором.

    В этой схеме конденсатор после запуска двигателя не отключается. Правильным подбором конденсатора для однофазного двигателя можно компенсировать искажение поля и повысить КПД агрегата. Но для такой схемы ухудшаются пусковые характеристики.

    Необходимо также учитывать, что выбор величины емкости конденсатора для однофазного двигателя производится под определенный ток нагрузки.

    При изменении тока относительно расчетного значения поле будет переходить от круговой к эллиптической форме и характеристики агрегата ухудшатся. В принципе, для обеспечения хороших характеристик необходимо при изменении нагрузки двигателя менять величину емкости конденсатора. Но это может слишком усложнить схему включения.

    Компромиссным решением является выбор схемы с пусковым и рабочим конденсаторами. Для такой схемы рабочие и пусковые характеристики будут средними по сравнению с рассмотренными ранее схемами.

    В общем, если при подключении однофазного двигателя через конденсатор требуется большой пусковой момент, то выбирается схема с пусковым элементом, а при отсутствии такой необходимости – с рабочим.

    Подключение конденсаторов для запуска однофазных электродвигателей

    Перед подключением к двигателю можно проверить конденсатор мультиметром на работоспособность.

    При выборе схемы у пользователя всегда есть возможность выбрать именно ту схему, которая ему подходит. Обычно все выводы обмоток и выводы конденсаторов выведены в клеммную коробку двигателя.

    При необходимости модернизировать схему или самостоятельно сделать расчет конденсатора для однофазного двигателя можно, исходя из того, что на каждый киловатт мощности агрегата требуется емкость в 0,7 — 0,8 мкФ для рабочего типа и в два с половиной раза большая емкость для пускового.

    При выборе конденсатора необходимо учитывать, что пусковой должен иметь рабочее напряжение не меньше 400 В.

    Это связано с тем, что при пуске и остановке двигателя в электрической цепи из-за наличия ЭДС самоиндукции возникает всплеск напряжения, достигающий 300-600 В.

    Выводы:

    1. Однофазный асинхронный двигатель широко используется в бытовых приборах.
    2. Для запуска такого агрегата необходима дополнительная (пусковая) обмотка и фазосдвигающий элемент — конденсатор.
    3. Существуют различные схемы подключения однофазного электродвигателя через конденсатор.
    4. Если надо иметь больший пусковой момент, то используется схема с пусковым конденсатором, при необходимости получения хороших рабочих характеристик двигателя используется схема с рабочим конденсатором.

    Подробное видео о том, как подключить однофазный двигатель через конденсатор

    Источник: http://elektrik24.net/elektrooborudovanie/elektrodvigateli/odnofaznye-elektrodvigateli/cherez-kondensator.html

    Как подключить однофазный двигатель

    Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя.

    Асинхронный или коллекторный: как отличить

    Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

    Так выглядит новый однофазный конденсаторный двигатель

    Как устроены коллекторные движки

    Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

    Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона.

    Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки.

    Обратите внимание

    Потому и используются подобные двигатели в большей части бытовой и строительной техники.

    Строение коллекторного двигателя

    Недостатки колелкторых двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

    Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

    Асинхронные

    Асинхронный двигатель имеет стартер и ротор, может быть одно и трех фазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

    Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

    Строение асинхронного двигателя

    Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные.

    Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора.

    После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

    В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

    Более точно определить бифолярный или конденсаторный двигатель перед вами можно при помощи измерений обмоток.

    Если сопротивление вспомогательной обмотки меньше в два раза (разница может быть еще более значительная), скорее всего, это бифолярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле.

    В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

    Схемы подключения однофазных асинхронных двигателей

    С пусковой обмоткой

    Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

    Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

    Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

    Важно

    Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

    Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

    • один с рабочей обмотки — рабочий;
    • с пусковой обмотки;
    • общий.

    С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

    Со всеми этими

    Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно).

    К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку.

    Конденсаторный

    При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения  и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

    Схемы подключения однофазного конденсаторного двигателя

    Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.

    Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики.

    Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

    Схема с двумя конденсаторами

    Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего.

     Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится».

    Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

    Совет

    Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

    При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

    Подбор конденсаторов

    Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

    • рабочий конденсатор берут из расчета 0,7-0,8 мкФ на 1 кВт мощности двигателя;
    • пусковой — в 2-3 раза больше.

    Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или  Starting, но можно взять и обычные.

    Изменение направления движения мотора

    Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

    Как все может выглядеть на практике

    Источник: https://stroychik. ru/elektrika/podklyuchenie-odnofaznogo-dvigatelya

    Как подключить электродвигатель 380В на 220В

    В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

    Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

    Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

    Конструктивные особенности

    Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

    Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

    Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

    Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

    При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

    Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

    Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

    Обратите внимание

    Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

    Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

    Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

    Как подключить электродвигатель с 380 на 220В без конденсатора?

    Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

    Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

    Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

    Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

    По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

    Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

    Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

    Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

    Важно

    Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

    Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

    Схема №1.

    Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

    В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

    Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

    Схема №2.

    Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

    Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

    Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.

    Делается это следующим образом:

    • Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
    • После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

    При реализации рассмотренных схем стоит учесть ряд особенностей:

    • Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
    • Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

    Как подключить через конденсаторы

    Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

    Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

    Совет

    Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

    Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

    Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

    Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

    Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

    • Рабочие конденсаторы подключаются параллельно;
    • Номинальное напряжение должно быть не меньше 300 Вольт;
    • Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
    • Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

    Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

    Расчет емкости должен производиться с учетом номинальной мощности ЭД.  Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

    Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

    Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

    Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

    Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

    • Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
    • Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
    • Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

    С конденсатором дополнительная упрощенная — для схемы звезда.

    С конденсатором дополнительная упрощенная — для схемы треугольник.

    Как подключить с реверсом

    В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

    Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

    Для реализации схемы можно использовать переключатель с двумя положениями.

    К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

    Как подключить по схеме «звезда-треугольник» (с тремя проводами)

    В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

    Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

    Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

    Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

    Обратите внимание

    К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

    Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

    Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

    Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

    Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

    Принцип работы схемы прост:

    • При включении в сеть первого пускателя, запускается реле времени и подает напряжение на третий пускатель.
    • Двигатель начинает работу по схеме «звезда» и начинает работать с большей мощностью.
    • Через какое-то время реле размыкает контакты К3 и подключает К2. При этом электродвигатель работает по схеме «треугольник» со сниженной мощностью. Когда требуется отключить питание, включается К1.

    Итоги

    Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

    Источник: https://ElektrikExpert. ru/kak-podklyuchit-elektrodvigatel-380v-na-220v.html

    Подключение электродвигателя через конденсатор

    Тема очень востребованная и вызывающая множество вопросов. Для начала разберемся какие бывают асинхронные электродвигатели переменного тока и в каких случаях применяется подключение через конденсаторы. Затем рассмотрим схемы и формулы для выбора конденсаторов.

    Двигатели по способу питания делятся на трехфазные и однофазные. Вначале разберемся с подключением через конденсатор трехфазного ЭД.

    Коротенько про трехфазные асинхронные электродвигатели

    Трехфазные асинхронные электродвигатели получили широкое применение в различных отраслях промышленности, сельского хозяйства, быту. ЭД состоит из статора, ротора, клеммной коробки, щитов с подшипниками, вентилятора и кожуха вентилятора.

    Стягивающие шпильки я уже снимать не стал, чтобы добраться до статора с ротором. Но выпирающая часть, на которой сидит вентилятор и есть ротор. Ротор – вращающаяся часть, статор неподвижная (на рисунке его не видно).

    Важно

    Далее посмотрим на клеммник более внимательно. С одной стороны у нас С1-С2-С3, а ниже – С4-С5-С6. Это начала и концы обмоток фаз электродвигателя. У нас имеются три фазы, так как двигатель трехфазный – С1-С4, С2-С5, С3-С6. Также присутствует на фото ржавый болт заземления, он находится в клеммнике сверху слева.

    Соединение, которое видно на фотографии называется “звезда”. Я уже писал про звезду и треугольник для трансформаторов – аналогично и для электродвигателей. Сбоку на фотографии я добавил как выглядит схематично звезда для данного электродвигателя и треугольник. Вся разница в расположении перемычек. Их комбинации определяют схему соединения ЭД.

    работа трехфазного электродвигателя без одной фазы при постоянной нагрузке

    Электродвигатель может работать от однофазной сети и без дополнительных мер и схем. Например, при повреждении одной из фаз. Однако, в данном случае произойдет снижение частоты вращения. Снижение частоты вращения приведет к увеличению скольжения, что в свою очередь вызовет увеличение тока двигателя.

    А возрастание тока приведет к нагреву обмоток. При такой ситуации необходимо разгрузить ЭД до 50%. Работа в таком режиме возможна, однако, если двигатель остановится, то повторно пуститься уже не получится.

    почему для пуска от однофазной сети используют именно конденсаторы

    Повторный пуск не произойдет, так как магнитное поле статора будет пульсирующим и, коротко говоря, из-за направленности определенных векторов в противоположные стороны ротор будет неподвижен. Чтобы двигатель пустился, нам необходимо изменить расположение этих векторов. Для этого и используют элементы, которые сдвигают фазы векторов. Рассмотрим схему, которая реализует эту возможность.

    На схеме мы видим, что обмотка разделилась на две ветви – пусковую и рабочую. Пусковая используется с начала пуска до разворота двигателя, затем отключается и используется только рабочая. Для отключения пусковой можно использовать кнопку, например. Нажал и держи пока не развернулся двигатель, а потом отпускай и цепочка разорвана.

    Фазосдвигающими элементами могут выступать сопротивления или конденсаторы. Разница в применении тех или иных в форме магнитного поля. И если, говорить проще, то выбирают конденсаторы, так как при одном значении пускового момента, меньший пусковой ток будет при использовании конденсаторов.

    А при одинаковых пусковых токах у схем с конденсатором будет больше начальный вращающий момент, то есть движок будет быстрее разгоняться, что несомненно лучше для эксплуатации.

    как подключить электродвигатель через конденсатор

    Так как конденсаторы выгоднее во многих смыслах для пуска ЭД, то разберем пару схемок пуска с применением конденсаторов. Для схемы соединения “треугольник” и для схемы соединения “звезда”.

    Пусковая ветвь будет использоваться до момента разворота ЭД, рабочая – напротяжении всей работы двигателя.

    конденсаторы для запуска электродвигателя

    Логично будет далее разобраться, как рассчитать пусковой и рабочий конденсатор для двигателя. Для правильного подбора нам необходимо знать паспортные данные ЭД, или иметь шильду с заводскими значениями.

    Существуют различные схемы и в каждой конденсаторы выбираются по своему. Для схем, приведенных выше выбор конденсаторов осуществляется по двум формулам:

    В формулах выше Iном – это номинальный ток фазы электродвигателя. Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Uсети – напряжение питающей сети(~127, ~220).

    Совет

    Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе. Для схем приведенных на рисунках выше напряжение на конденсаторе равняется 1,15 от напряжения сети.

    Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Тут нам и понадобится небольшая табличка:

    Например, напряжение сети ~220, умножаем на 1,15 получаем 253. В таблице смотрим переменка 250 соответствует постоянке 400В для емкости до 2мкФ, или 600В для емкостей 4-10мкФ. Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

    Далее, зная рабочее напряжение и требуемую емкость подбираем конденсаторы по параметрам: типы и нужное количество. Конденсаторы для пусковой цепи порой так и называются – пусковыми.

    Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать. Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

    Источник: https://pomegerim.ru/elektricheskie-mashiny/podklu4enie-trehfaznogo-ed-4erez-kondensator.php

    Подключаем самостоятельно трехфазный электродвигатель в 220Вт

    Главная > Подключение и установка > Подключаем самостоятельно трехфазный электродвигатель в 220Вт

    Необходимость использования трехфазного асинхронного электродвигателя самостоятельно чаще всего возникает, когда устанавливается или проектируется самодельное оборудование. Обычно на дачах или в гараже мастера хотят использовать самодельные наждачные станки, бетономешалки, приборы по заточке и обрезке изделий.

    Использование трехфазного асинхронного электродвигателя самостоятельно

    Тут и возникает вопрос: как подключить электродвигатель, рассчитанный на 380, к сети в 220 Вольт. Кроме того, важно как подключить электродвигатель в сеть, так и обеспечить необходимый показатель коэффициента полезного действия (КПД), сохранить эффективность и работоспособность агрегата.

    Особенности устройства двигателя

    На каждом двигателе есть пластина или шильдик, где указаны технические данные и схема скрутки обмоток. Символ Y обозначает соединение звездой, а ∆ – треугольником. Помимо этого, на пластине обозначено напряжение сети, для которого предназначен электродвигатель. Разводка для подсоединения к сети находится на клеммнике, куда выводят провода обмотки.

    Для обозначения начала и конца обмотки используют буквы С или U, V, W. Первое обозначение было в практике раньше, а английские буквы стали применять после введения ГОСТа.

    Буквы для обозначения начала и конца обмотки

    Не всегда использовать для работы двигатель, предназначенный для трехфазной сети, представляется возможным.

    Если на клеммник выведено 3 вывода, а не 6 как обычно, то подключение возможно только с напряжением, которое указано в инженерных характеристиках.

    В этих агрегатах соединение треугольником или звездой уже сделано внутри самого прибора. Поэтому использовать электродвигатель на 380 Вольт с 3 выводами для однофазной системы невозможно.

    Можно частично разобрать двигатель и переделать 3 вывода на 6, но это сделать не так просто.

    Существует разные схемы того, как лучше подключать приборы с параметрами в 380 Вольт в однофазную сеть. Чтобы использовать трехфазный электродвигатель в сети 220 Вольт, проще воспользоваться одним из 2 способов подключения: «звезда» или «треугольник». Хотя можно осуществить запуск трехфазного двигателя с 220 без конденсаторов. Рассмотрим все варианты.

    «Звезда»

    Как самостоятельно подключить люстру к выключателю

    На рисунке показано, как выполняется этот тип подключения. В работе электродвигателя следует дополнительно воспользоваться фазосдвигающими конденсаторами, которые ещё называют пусковыми (Спуск.) и рабочими (Сраб.).

    Тип подключения «Звезда»

    При подключении звездой все три конца обмотки соединяются. Для этого используют специальную перемычку. Питание подается на клеммы с начала обмоток. При этом начало обмотки С1(U1) через параллельно подключенные конденсаторы поступает на начало обмотки С3(U3). Далее этот конец и С2(U2) надо подключить к сети.

    «Треугольник»

    В этом виде подключения, как и в первом примере, используются конденсаторы. Для того чтобы подключить по этой схеме скрутки потребуются 3 перемычки. Они будут соединять начало и конец обмотки.

    Выводы, идущие с начала обмотки С6С1 через такую же параллельную схему, как и в случае с подключением «звезда», соединяются с выводом, идущим от С3С5.

    Затем полученный конец и вывод С2С4 следует подключить к сети.

    Тип подключения «Треугольник»

    Если на шильдике указаны показатели 380/220ВВ, то подключение в сеть возможно только по «треугольнику».

    Как подсчитать емкость

    Для рабочего конденсатора применяется формула:

    Стабилизатор напряжения трехфазный

    Сраб.=2780хI/U, где U – номинальное напряжение,

    I – ток.

    Существует и другая формула:

    Сраб.= 66хР, где Р – это мощность трехфазного электродвигателя.

    Получается, что 7мкФ емкости конденсатора рассчитаны на 100Вт его мощности.

    Значение для емкости пускового устройства должно быть на 2,5-3 порядка больше рабочего.

    Такое расхождение показателей по емкости у конденсаторов требуется, потому что пусковой элемент включается при работе трехфазного двигателя на непродолжительное время.

    К тому же при включении высшая нагрузка на него значительно больше, оставлять в рабочем положении это устройство на более длительный период не стоит, иначе из-за перекоса тока по фазам через некоторое время электродвигатель начнет перегреваться.

    Обратите внимание

    Если вы используете для работы электродвигатель, мощность которого меньше 1кВт, то пусковой элемент не потребуется.

    Иногда емкости одного конденсатора для начала работы не хватает, тогда схема подбирается из нескольких разных элементов, соединенных последовательно. Общую емкость при параллельном соединении можно рассчитать по формуле:

    Cобщ=C1+C1+…+Сn.

    На схеме подобное подключение выглядит следующим образом:

    Схема параллельного подключения

    О том, насколько правильно подобраны емкости конденсаторов, можно будет понять только в процессе использования.

    Из-за этого схема из нескольких элементов более оправдана, ведь при большей емкости двигатель будет перегреваться, а при меньшей – выходная мощность не достигнет нужного уровня. Подбор емкости лучше начать с минимального ее значения и постепенно доводить до оптимального.

    При этом можно замерить ток с помощью токоизмерительных щипцов, тогда подобрать оптимальный вариант станет проще. Подобный замер делают в рабочем режиме трехфазного электродвигателя.

    Какие выбрать конденсаторы

    Прокладываем электропроводку самостоятельно

    Для подключения электродвигателя чаще всего используют бумажные конденсаторы (МБГО, КБП или МПГО), но все они обладают небольшими емкостными характеристиками и достаточной громоздкостью.

    Другой вариант – подобрать электролитические модели, хотя здесь придется дополнительно подключить в сеть диоды и резисторы.

    К тому же при пробое диода, а это случается довольно часто, через конденсатор начнет поступать переменный ток, что может привести к взрыву.

    Важно

    Специалисты по электрооборудованию рекомендуют использовать варианты металлизированных полипропиленовых конденсаторов (СВВ), которые отличаются надежностью и износостойкостью.

    Кроме емкости, стоит обратить внимание на рабочее напряжение в домашней сети. При этом следует подбирать модели с техническими показателями не меньше 300Вт. Для бумажных конденсаторов подсчет рабочего напряжения для сети немного другой, и рабочее напряжение у данного типа устройств должно быть выше 330-440ВВ.

    Пример подключения в сеть

    Посмотрим, как это подключение рассчитывается на примере двигателя со следующими характеристиками на шильдике.

    Характеристики двигателя

    Итак, возьмем трехфазный асинхронный двигатель со схемой соединения для сети в 220 Вольт «треугольником» и «звездой» для 380 Вольт.

    В данном случае мощность взятого для примера электродвигателя составляет 0,25 kW, что значительно меньше 1 kW, пусковой конденсатор не потребуется, а общая схема будет выглядеть следующим образом.

    Схема соединения в 220 В

    Для подключения в сеть необходимо найти емкость рабочего конденсатора. Для этого стоит подставить значения в формулу:
    Сраб.= 2780 2А/220В=25 мкФ.

    Рабочее напряжение устройства выбирается выше показателя в 300 Вольт. Исходя из этих данных, сортируют соответствующие модели. Некоторые варианты можно найти в таблице:

    Зависимость емкости и напряжения от типа конденсатора

    Тип конденсатораЕмкость, мкФНоминальное напряжение, В
    МБГ0 1 2 4 10 20

    30

    400, 500 160, 300, 400, 500 160, 300, 400 160, 300, 400, 500 160, 300, 400, 500

    160, 300

    МБГ4 1; 2; 4; 10; 0,5 250, 500
    К73-2 1; 2; 3; 4; 6; 8; 10 400, 630
    К75-12 1; 2; 3; 4; 5; 6; 8; 10 400
    К75-12 1; 2; 3; 4; 5; 6; 8 630
    К75-40 4; 5; 6; 8; 10; 40; 60; 80; 100 750

    Подключение тиристорным ключом

    Трехфазный электродвигатель, предназначенный для 380 Вольт, используют для однофазного напряжения, применяя тиристорный ключ. Для того чтобы запустить агрегат в таком режиме, потребуется вот эта схема:

    Схема трехфазного электродвигателя для однофазного напряжения

    В работе использованы:

    • транзисторы из серии VT1, VT2;
    • резисторы МЛТ;
    • кремниевые диффузионные диоды Д231
    • тиристоры серии КУ 202.

    Все элементы рассчитаны на напряжение 300 Вольт и ток 10А.
    Собирается тиристорный ключ, как и другие микросхемы, на плате.

    Сделать такое устройство под силу всем, кто имеет начальные познания в создании микросхем. При мощности электродвигателя меньше 0,6-0,7kW при подключении в сеть нагрева тиристорного ключа не наблюдается, поэтому дополнительное охлаждение не потребуется.

    Подобное подключение может показаться слишком сложным, но все зависит от того, какие у вас есть элементы, чтобы переделать двигатель из 380Вт в однофазный. Как видно, использовать трехфазный двигатель для 380 через однофазную сеть не так сложно, как это кажется на первый взгляд.

    Подключение. Видео

    Видео рассказывает о безопасном подключении наждака к сети 220 В и делится советами, что для этого нужно.

    Источник: https://elquanta.ru/ustanovka_podklychenie/podklyuchit-trekhfaznyjj-ehlektrodvigatel.html

    Как подключить трехфазный электродвигатель в сеть 220Вт

    Необходимость использования трехфазного асинхронного электродвигателя самостоятельно чаще всего возникает, когда устанавливается или проектируется самодельное оборудование. Обычно на дачах или в гараже мастера хотят использовать самодельные наждачные станки, бетономешалки, приборы по заточке и обрезке изделий.

    Использование трехфазного асинхронного электродвигателя самостоятельно

    Тут и возникает вопрос: как подключить электродвигатель, рассчитанный на 380, к сети в 220 Вольт. Кроме того, важно как подключить электродвигатель в сеть, так и обеспечить необходимый показатель коэффициента полезного действия (КПД), сохранить эффективность и работоспособность агрегата.

    Особенности устройства двигателя

    На каждом двигателе есть пластина или шильдик, где указаны технические данные и схема скрутки обмоток. Символ Y обозначает соединение звездой, а ∆ – треугольником. Помимо этого, на пластине обозначено напряжение сети, для которого предназначен электродвигатель. Разводка для подсоединения к сети находится на клеммнике, куда выводят провода обмотки.

    Для обозначения начала и конца обмотки используют буквы С или U, V, W. Первое обозначение было в практике раньше, а английские буквы стали применять после введения ГОСТа.

    Буквы для обозначения начала и конца обмотки

    Не всегда использовать для работы двигатель, предназначенный для трехфазной сети, представляется возможным. Если на клеммник выведено 3 вывода, а не 6 как обычно, то подключение возможно только с напряжением, которое указано в инженерных характеристиках. В этих агрегатах соединение треугольником или звездой уже сделано внутри самого прибора. Поэтому использовать электродвигатель на 380 Вольт с 3 выводами для однофазной системы невозможно.

    Можно частично разобрать двигатель и переделать 3 вывода на 6, но это сделать не так просто.

    Существует разные схемы того, как лучше подключать приборы с параметрами в 380 Вольт в однофазную сеть. Чтобы использовать трехфазный электродвигатель в сети 220 Вольт, проще воспользоваться одним из 2 способов подключения: «звезда» или «треугольник». Хотя можно осуществить запуск трехфазного двигателя с 220 без конденсаторов. Рассмотрим все варианты.

    «Звезда»

    На рисунке показано, как выполняется этот тип подключения. В работе электродвигателя следует дополнительно воспользоваться фазосдвигающими конденсаторами, которые ещё называют пусковыми (Спуск.) и рабочими (Сраб.).

    Тип подключения «Звезда»

    При подключении звездой все три конца обмотки соединяются. Для этого используют специальную перемычку. Питание подается на клеммы с начала обмоток. При этом начало обмотки С1(U1) через параллельно подключенные конденсаторы поступает на начало обмотки С3(U3). Далее этот конец и С2(U2) надо подключить к сети.

    «Треугольник»

    В этом виде подключения, как и в первом примере, используются конденсаторы. Для того чтобы подключить по этой схеме скрутки потребуются 3 перемычки. Они будут соединять начало и конец обмотки. Выводы, идущие с начала обмотки С6С1 через такую же параллельную схему, как и в случае с подключением «звезда», соединяются с выводом, идущим от С3С5. Затем полученный конец и вывод С2С4 следует подключить к сети.

    Тип подключения «Треугольник»

    Если на шильдике указаны показатели 380/220ВВ, то подключение в сеть возможно только по «треугольнику».

    Как подсчитать емкость

    Для рабочего конденсатора применяется формула:

    Сраб.=2780хI/U, где
    U – номинальное напряжение,
    I – ток.

    Существует и другая формула:

    Сраб.= 66хР, где Р – это мощность трехфазного электродвигателя.

    Получается, что 7мкФ емкости конденсатора рассчитаны на 100Вт его мощности.

    Значение для емкости пускового устройства должно быть на 2,5-3 порядка больше рабочего. Такое расхождение показателей по емкости у конденсаторов требуется, потому что пусковой элемент включается при работе трехфазного двигателя на непродолжительное время. К тому же при включении высшая нагрузка на него значительно больше, оставлять в рабочем положении это устройство на более длительный период не стоит, иначе из-за перекоса тока по фазам через некоторое время электродвигатель начнет перегреваться.

    Если вы используете для работы электродвигатель, мощность которого меньше 1кВт, то пусковой элемент не потребуется.

    Иногда емкости одного конденсатора для начала работы не хватает, тогда схема подбирается из нескольких разных элементов, соединенных последовательно. Общую емкость при параллельном соединении можно рассчитать по формуле:

    Cобщ=C1+C1+…+Сn.

    На схеме подобное подключение выглядит следующим образом:

    Схема параллельного подключения

    О том, насколько правильно подобраны емкости конденсаторов, можно будет понять только в процессе использования. Из-за этого схема из нескольких элементов более оправдана, ведь при большей емкости двигатель будет перегреваться, а при меньшей – выходная мощность не достигнет нужного уровня. Подбор емкости лучше начать с минимального ее значения и постепенно доводить до оптимального. При этом можно замерить ток с помощью токоизмерительных щипцов, тогда подобрать оптимальный вариант станет проще. Подобный замер делают в рабочем режиме трехфазного электродвигателя.

    Какие выбрать конденсаторы

    Для подключения электродвигателя чаще всего используют бумажные конденсаторы (МБГО, КБП или МПГО), но все они обладают небольшими емкостными характеристиками и достаточной громоздкостью. Другой вариант – подобрать электролитические модели, хотя здесь придется дополнительно подключить в сеть диоды и резисторы. К тому же при пробое диода, а это случается довольно часто, через конденсатор начнет поступать переменный ток, что может привести к взрыву.

    Специалисты по электрооборудованию рекомендуют использовать варианты металлизированных полипропиленовых конденсаторов (СВВ), которые отличаются надежностью и износостойкостью.

    Кроме емкости, стоит обратить внимание на рабочее напряжение в домашней сети. При этом следует подбирать модели с техническими показателями не меньше 300Вт. Для бумажных конденсаторов подсчет рабочего напряжения для сети немного другой, и рабочее напряжение у данного типа устройств должно быть выше 330-440ВВ.

    Пример подключения в сеть

    Посмотрим, как это подключение рассчитывается на примере двигателя со следующими характеристиками на шильдике.

    Характеристики двигателя

    Итак, возьмем трехфазный асинхронный двигатель со схемой соединения для сети в 220 Вольт «треугольником» и «звездой» для 380 Вольт.

    В данном случае мощность взятого для примера электродвигателя составляет 0,25 kW, что значительно меньше 1 kW, пусковой конденсатор не потребуется, а общая схема будет выглядеть следующим образом.

    Схема соединения в 220 В

    Для подключения в сеть необходимо найти емкость рабочего конденсатора. Для этого стоит подставить значения в формулу:
    Сраб.= 2780 2А/220В=25 мкФ.

    Рабочее напряжение устройства выбирается выше показателя в 300 Вольт. Исходя из этих данных, сортируют соответствующие модели. Некоторые варианты можно найти в таблице:

    Зависимость емкости и напряжения от типа конденсатора

    Тип конденсатораЕмкость, мкФНоминальное напряжение, В
    МБГ01
    2
    4
    10
    20
    30
    400, 500
    160, 300, 400, 500
    160, 300, 400
    160, 300, 400, 500
    160, 300, 400, 500
    160, 300
    МБГ41; 2; 4; 10; 0,5250, 500
    К73-21; 2; 3; 4; 6; 8; 10400, 630
    К75-121; 2; 3; 4; 5; 6; 8; 10400
    К75-121; 2; 3; 4; 5; 6; 8630
    К75-404; 5; 6; 8; 10; 40; 60; 80; 100750

    Подключение тиристорным ключом

    Трехфазный электродвигатель, предназначенный для 380 Вольт, используют для однофазного напряжения, применяя тиристорный ключ. Для того чтобы запустить агрегат в таком режиме, потребуется вот эта схема:

    Схема трехфазного электродвигателя для однофазного напряжения

    В работе использованы:

    • транзисторы из серии VT1, VT2;
    • резисторы МЛТ;
    • кремниевые диффузионные диоды Д231
    • тиристоры серии КУ 202.

    Все элементы рассчитаны на напряжение 300 Вольт и ток 10А.
    Собирается тиристорный ключ, как и другие микросхемы, на плате.

    Сделать такое устройство под силу всем, кто имеет начальные познания в создании микросхем. При мощности электродвигателя меньше 0,6-0,7kW при подключении в сеть нагрева тиристорного ключа не наблюдается, поэтому дополнительное охлаждение не потребуется.

    Подобное подключение может показаться слишком сложным, но все зависит от того, какие у вас есть элементы, чтобы переделать двигатель из 380Вт в однофазный. Как видно, использовать трехфазный двигатель для 380 через однофазную сеть не так сложно, как это кажется на первый взгляд.

    Подключение. Видео

    Видео рассказывает о безопасном подключении наждака к сети 220 В и делится советами, что для этого нужно.

    Оцените статью:

    Как выбрать и подобрать конденсаторы для запуска электродвигателя

    Чтобы подключить трехфазный двигатель к однофазной сети используют конденсаторы для запуска электродвигателей. Они могут быть разной модификации, поэтому вопрос о том, как их правильно рассчитать и на что обращать внимание при выборе, совсем не праздный. Перед тем как ответить на вопрос, какой конденсатор необходим, стоит вспомнить, что же это вообще такое?

    Устройство и принцип работы

    Устройство конденсатора и его изображение на схемах

    Конденсатор использует свойство проводников заряжаться, находясь на близком расстоянии друг от друга. Это называется поляризацией. Но чтобы этот заряд можно было снять, используют две пластины, одна напротив другой, с диэлектриком между ними. Если их разъединить, заряд снять не удастся.

    Современные технологии позволяют выпускать емкостные приборы всевозможных моделей и назначений. Это и приборы, работающие только в цепях постоянного тока, и для запуска электродвигателей, и выравнивающие модели. Все, что остается конечному потребителю – выбрать подходящий, произвести расчет параметров и поставить в электрическую схему.

    Практическое применение

    Электродвигатели делятся на две большие категории: постоянного и переменного тока. Каждая категория, в свою очередь, тоже имеет свои деления. Как пример, электромашины переменного тока: однофазные и трехфазные, синхронные и асинхронные, с фазным ротором и короткозамкнутые. Многие из этих моделей можно подключать к сети различным образом, отличающимся от паспортных данных.

    Во многих случаях используют фазосдвигающий конденсатор, который позволяет произвести пуск двигателя в однофазной сети 220в. Чтобы рассчитать его значения, необходимо учитывать некоторые параметры, а именно: какой тип электродвигателя используется, его мощность, потребляемый ток. Однофазная сеть в нашей местности преимущественно 220 вольт, поэтому расчет емкостей тоже будет описан именно для этого напряжения.

    Существует большой выбор типов этих накопительных приборов. Очень хорошо, если кроме расчета параметров, учитывается также этот момент.

    Самый удачный вариант – бумажный, типа МБГЧ. Его цена, в зависимости от емкости, будет несколько варьироваться, однако всегда можно найти элементы б/у. В некоторых случаях допустимо использовать приборы постоянного тока, однако стоит знать о некоторых особенностях их использования.

    Трехфазная сеть

    Трехфазные двигатели

    Схема включения трехфазных электродвигателей по звезде

    Основные схемы включения трехфазных электродвигателей: звезда и треугольник. Для их работы предпочтительнее будет «треугольник». Формула расчета: Сраб.=k*Iф / U сети. Теперь немного подробнее.

    • Iф – значение тока, которое потребляет электродвигатель в номинальном режиме. Проще всего посмотреть на нем самом. Иногда, если есть возможность, измерить клещами.
    • Uсети – с этим все понятно. Это напряжение питания – 220 вольт.
    • K – специальный коэффициент. Для треугольника он равен 4800, а для звезды – 2800. Он просто подставляется к формуле расчета.

    В некоторых случаях, а именно когда пусковые характеристики достигают значительных величин (пуск двигателя под нагрузкой), необходимо использовать дополнительные, пусковые, конденсаторы для запуска электродвигателя. Их параметры считают так: берут рабочий элемент и умножают его значения на 2,5…3. Также рабочее напряжение этой запчасти должно быть минимум в 1,5 раза выше сетевого.

    Стоит отметить, что при включении трехфазного двигателя к 220в происходит потеря мощности до 30% и с этим ничего не сделать.

    Однофазные двигатели

    Также существует большая группа асинхронных машин, изначально рассчитанных на работу в однофазной сети. Их, как правило, подключают на 220 вольт, но это не значит, что все так гладко. Хотя они, в отличие от трехфазников, момент не теряют, однако момент пусковой у них достаточно низок, а значит конденсаторы необходимы и для этих двигателей.

    На поверку, это двухфазные электродвигатели: у них две обмотки, смещенные на 90 градусов друг относительно друга. И если подать 220в с таким же смещением, то никакой фазосдвигатель для запуска не нужен!

    Но такого не происходит и поэтому для его запуска на 220 нужен пусковой элемент

    Один конденсатор рабочий, для постоянного подключения, другой – пусковой. Он отключается после разгона электродвигателя до расчетных значений и больше схеме 220 вольт не нужен. В качестве приборов запуска на 220в применяются только в приводах до 1 кВт. Дело в том, что при более высоких мощностях цена на необходимые фазосдвигатели настолько высока, что их применение экономически невыгодно.

    Что касается расчета основной емкости, то можно пользоваться такой зависимостью: на каждые 100 ватт берется 1 мкФ. Дальше – дело арифметики уровня второго класса. Значение пускового прибора – в 2…2,5 раза выше.

    Обратите внимание! Это не значение отдельного конденсатора, а общей емкости Сраб+Спуск.!

    Для 220 вольт необходимо брать элементы запуска с напряжением хотя бы на 450 вольт, так как на них напряжение отличается от сетевого 220в!

    Другие виды двигателей

    Какой конденсатор необходим для запуска двигателя постоянного тока? Такие двигатели в емкостных элементах для этой цели не нуждаются. Их ставят на щеточный механизм для того, чтобы устранить искрение и помехи в сеть. Работают же такие электрические машины несколько по иному принципу.

    Электролитические емкости

    Схема электролитического катализатора

    В некоторых маломощных двигателях для их запуска в работу используют электролитические конденсаторы. Иногда некоторые неопытные электрики, увидев такое устройство у соседа, сталкиваются с проблемой: нагрев и взрыв элемента. В чем же дело, какой вариант необходим?

    Электролитические конденсаторы – приборы постоянного напряжения. Для использования их в качестве фазосдвигающих элементов необходимо выполнить подключение по специальной схеме.

    При параллельном соединении емкость суммируется, при последовательном – вычитается. Однако для кратковременного включения на 220в такие элементы использовать допускается.

    Конденсаторы, несмотря на кажущуюся простоту, требуют тщательного подбора. При включении двигателя к 220 вольтам нужно все внимательно посчитать, выбрать нужные элементы и тогда проблем не возникнет.

    Как подключить электродвигатель 380 на 220 Вольт?

    Трёхфазный асинхронный электродвигатель при необходимости можно подключить и к однофазной электросети. Вал движка будет вращаться, но при этом, конечно же, не будет на нём той силы, которая существует при его трёхфазном подключении. Помимо вращающегося магнитного поля в статоре получается наложение электромагнитных полей трёх обмоток. Они и определяют силу и крутящий момент на валу. Но при однофазном включении трёхфазный асинхронный двигатель можно рассматривать и как крупногабаритную разновидность однофазного двигателя. Ведь в нем, по сути, присутствуют одна рабочая и две пусковые обмотки.

    Штатное подключение к трёхфазной электросети предусматривает одну из схем соединения обмоток – либо «треугольник», либо «звезда». Поэтому электрические режимы обмоток при соединении их по схеме «треугольник» допускают напряжение 380 В как номинальное. При однофазном напряжении его величина равна 220 В. Это меньше чем при включении по схеме «треугольник» и поэтому безопасно для электрических режимов обмотки относительно надёжности изоляции и насыщения сердечников обмоток. Но уменьшение напряжение приводит к снижению уровня, как электрической мощности, так и мощности на вале движка.

    Для чего нужен конденсатор?

    Поэтому одну из обмоток надо присоединить в однофазной электросети напрямую. Чтобы остальные обмотки также давали максимальную отдачу их используют совместно при соединении через конденсатор, которым создаётся фазовый сдвиг напряжения на них. В результате получается такое же соединение обмоток по схеме «треугольник», но уже для однофазной электрической цепи с конденсатором. Но поскольку необходимое для вращения ротора пространственное перемещение магнитного поля создаётся конденсатором, имеет значение величина его ёмкости. Трёхфазный движок сконструирован для перемещения максимума магнитного поля в пределах 120 градусов. А при использовании конденсатора можно получить перемещение максимума магнитного поля только в пределах 90 градусов.

    Поэтому при запуске двигателя ёмкости конденсатора может оказаться недостаточно. Чтобы увеличить пусковой момент потребуется увеличение ёмкости конденсатора. Однако после разгона ротора движка может получиться так, что добавленная ёмкость слишком велика для этого режима работы двигателя и при меньшей величине он работает лучше. Поэтому чтобы оптимизировать режим запуска и режим номинальных оборотов двигателя конденсаторов используется два. Один из них постоянно присоединён к электрической цепи, а другой присоединяется с использованием кнопки только при запуске электродвигателя.

    Ещё одной особенностью конденсатора в электрической цепи с трёхфазным асинхронным двигателем является его присоединение относительно обмоток, фазного и нулевого проводов. Он подключается либо к обмоткам и фазному проводу, либо к обмоткам и нулевому проводу. В зависимости от этих подключений получается то или иное направление вращения ротора электродвигателя. Поэтому, добавив в электрическую цепь всего лишь один переключатель, можно управлять направлением вращения вала движка.


    Как известно, ёмкость это не единственный параметр электрической цепи, который влияет на фазовый сдвиг напряжения и тока в ней. Индуктивность так же создаёт фазовый сдвиг в электрической цепи, но при ином соотношении угла между напряжением и током. Но если вместо конденсатора в электрическую цепь включить дроссель он существенно уменьшит силу тока в пусковых обмотках и в результате движок не запустится из-за слабого магнитного поля, которое эти обмотки создают. Поэтому конденсатор это единственный элемент, который пригоден для получения эффективного перемещающегося магнитного поля в статоре электродвигателя в однофазной электросети.

    Как правильно подобрать конденсаторы?

    Чтобы получить надёжную работу трёхфазного асинхронного двигателя в однофазной электросети конденсаторы надо правильно выбрать. При этом надо помнить о том, что величина 220 В напряжения однофазной электрической сети это величина условная, поскольку реально напряжение изменяется от нуля и до амплитудного значения, которое больше чем 220 В и равно примерно 310 В, то есть больше в 1,42 раза. Но реальные величины напряжения могут быть ещё больше. А поскольку для конденсатора существует номинальное напряжение, его величина при работе от электросети должна быть выбрана с небольшим запасом. Желательно использовать конденсаторы с номинальным напряжением 350 В.

    Если нашёлся асинхронный движок предназначенный для трёхфазной электросети в которой величина фазного напряжения меньше 220 В вместо схемы «треугольник» надо применить схему «звезда». Конденсаторы также будут для такого варианта с иными величинами ёмкости применительно к мощности движка. Она является паспортной величиной и всегда указывается в сопроводительной документации к электродвигателю и обычно есть на его металлическом ярлыке, расположенном на корпусе (на шильдике). По величине мощности легко определить силу тока в номинально нагруженном движке. Для этого делится его мощность в Ваттах на 220.

    Полученное значение умножается на коэффициент 12,73 для схемы «звезда» и на коэффициент 24 для схемы «треугольник». В результате получается ёмкость в микрофарадах. Ёмкость конденсаторов при запуске двигателя суммируется из двух конденсаторов. Дополнительный конденсатор подбирается опытным путём по запуску нагруженного движка. При опытах надо быть предельно аккуратным в обращении с заряженными конденсаторами. Поскольку рекомендуется применять различные модели металло- бумажных конденсаторов, они долго удерживают заряд. Поэтому рекомендуется припаять к клеммам конденсаторов резисторы с сопротивлением 3 – 5 кОм для ускорения их разряда.

    Важно запомнить, что подключение двигателя 380 на 220 Вольт это всегда нестандартные решения. Всегда приходится идти на эксперимент. Его надо выполнять при строгом соблюдении мер безопасности.

    Заставьте электродвигатель снова заработать: 6 шагов (с изображениями)

    Электролитический конденсатор нередко высыхает и выходит из строя в аудиооборудовании через 20 лет или меньше. Но замена пускового конденсатора без предварительной проверки на короткое замыкание или разрыв обмоток, сброс обрыва и неисправный центробежный переключатель не заставят ваш двигатель работать, если конденсатор на самом деле не ваша проблема.

    Многие двигатели имеют куполообразную крышку снаружи двигателя, а конденсатор находится под ней.Конденсаторы двигателя обычно представляют собой цилиндры с выводами наверху. Но некоторые конденсаторы в старых двигателях также могут быть плоскими, например, короткая стопка учетных карточек 4 x 6. Они могут быть расположены в основании двигателя, так что по внешнему виду создается впечатление, что в двигателе нет конденсатора.

    Конденсатор может вздуться или протечь при выходе из строя. Он может даже расколоться. Но это также может выглядеть совершенно нормально. Существуют различные процедуры тестирования конденсаторов, но эти тесты не являются надежными. Конденсатор может пройти несколько тестов и все равно выйти из строя под нагрузкой.

    Если вы еще этого не сделали, воспользуйтесь отверткой, чтобы замкнуть любой остаточный заряд в конденсаторе двигателя. Сделайте это пару раз на всякий случай.

    Если ваш конденсатор определенно нуждается в замене, скопируйте цифры напряжения и емкости, надеюсь, все еще читаемые. Вы всегда можете использовать запасной конденсатор, рассчитанный на более высокое напряжение, чем оригинальный конденсатор вашего двигателя, но значения емкости должны соответствовать как можно точнее. Таким образом, конденсатор переменного тока на 230 вольт может заменить конденсатор переменного тока на 125 вольт.Емкость будет иметь диапазон от 220 до 260 мкФ. Конденсатор с номиналом от 210 до 250 мкФ должен быть достаточно близким для нормальной работы. (Если вы видите значения в миллифарадах, 1 миллифарад равен 1000 микрофарад.)

    Вот несколько способов проверить конденсатор . Выберите те, которые подходят тому, что у вас есть.

    Процедура A - Отключив хотя бы один провод от конденсатора и отключив питание цепи двигателя, подключите омметр к обоим выводам конденсатора.Аналоговый измеритель предпочтительнее, но не обязателен. Показание должно возрасти до высокого значения и внезапно упасть до нуля или обрыв цепи. Если есть стабильное показание некоторого значения, конденсатор закорочен. Если показание не повышается изначально, что-то внутри конденсатора сломано и имеется разрыв цепи.

    Процедура B - Отсоедините оба провода от конденсатора. Подключите его к шнуру лампы и последовательно с лампой накаливания мощностью около 60 Вт. Подключите его к розетке.Лампа должна гореть, хотя может быть тусклее, чем обычно.

    Процедура C - Здесь вы можете получить измеритель, который считывает значение емкости конденсатора, менее чем за 20 долларов плюс стоимость доставки. Вышеупомянутые тесты дают вам представление о том, работает ли конденсатор, но не дают никаких подсказок о фактической емкости конденсатора. (Высохший электролитический конденсатор может показаться хорошим, но его емкость слишком мала для запуска двигателя.) Счетчик меняет это. Найдите в инструкциях по поиску схем измерителя емкости.По крайней мере, один использует модуль Arduino. Около 25 лет назад у меня был журнал электроники с самодельной схемой для измерителя емкости на базе микросхемы 555. (Вот аналогичное устройство, которое вы можете сделать.) Теперь у меня есть цифровой мультиметр с измерением емкости. Некоторые измерители емкости используют генератор сигналов высокой частоты, который является частью измерителя. Их можно использовать «в цепи» и давать точные показания без обратной связи через другие части схемы.

    Конденсаторы могут давать хорошие показания на измерителе и при этом оставаться слабыми или выходить из строя.Измеритель ESR измеряет внутреннее сопротивление, которое влияет на фактическую производительность.

    Процедура C ' - Книга, упомянутая на следующем шаге, предоставляет еще один тест. Он включает в себя измерение тока (силы тока), используемого двигателем при включении питания. Математическая формула показывает, сколько микрофарад дает ваш конденсатор с учетом параметров теста. Это полезно, потому что это тест под нагрузкой.

    Процедура D - Не всегда возможно купить несколько единиц испытательного оборудования, которое нельзя использовать более одного или двух раз.Если все остальное (короткое замыкание и размыкание, центробежный переключатель, сброс и т. Д.) Проверяется в вашем двигателе и конденсатор показывает, что все в порядке, но двигатель по-прежнему не работает, новый конденсатор будет доставлен к вашей двери за 10-20 долларов. . В худшем случае у вас будет относительно небольшая сумма денег, и это может быть недостаток вашего конденсатора, который не проявляется в тестах, которые вы можете провести. В лучшем случае мотор может работать.

    Когда закончите, восстанавливает соединения с конденсатором , старым или новым.

    Зачем моему мотору конденсатор?

    Автор: Andi

    Если вы используете насос переменного тока для подъема воды из отстойника в верхний резервуар, скорее всего, он использует двигатель с короткозамкнутым ротором, которому нужен конденсатор для его работы. Это верно для однофазных двигателей, где конденсатор создает искусственную вторую фазу, необходимую для создания вращающегося магнитного поля и запуска вращения ротора. Когда ротор начинает вращаться, взаимодействие между статором и ротором поддерживает вращение магнитного поля.

    Однофазный двигатель имеет первичную и вторичную обмотки. При подключении к источнику переменного тока без конденсатора обе обмотки создают магнитные поля одной и той же фазы, что приводит к нулевому крутящему моменту. При последовательном подключении конденсатора к вторичной обмотке создаваемое им магнитное поле отстает от магнитного поля, создаваемого первичной обмоткой. Эта разница фаз создает пусковой крутящий момент, и двигатель начинает вращаться.

    Конденсаторы, позволяющие двигателю начать вращение, называются пусковыми конденсаторами.Меньшие двигатели обычно имеют пусковой конденсатор, постоянно подключенный последовательно к вторичной обмотке. Большим двигателям требуется конденсатор большего размера, чтобы помочь им генерировать пусковой крутящий момент, но они работают более эффективно с небольшим конденсатором, называемым рабочим конденсатором. Часто оба конденсатора помещаются в одну и ту же банку, которая имеет три вывода вместо обычных двух. Такие двигатели имеют центробежный выключатель для отключения пускового конденсатора, когда двигатель достигает 70-75% своей полной скорости.Пусковые конденсаторы обычно имеют высокое значение 100 или более микрофарад, в то время как рабочие конденсаторы меньше, примерно 25-47 мкФ.

    Вы найдете двигатели с большими пусковыми конденсаторами, которые используются в нескольких приложениях, где необходимо создать значительный крутящий момент для начала перемещения нагрузки. К таким приложениям относятся механические конвейеры, ленточные воздуходувки и устройства для открывания гаражных ворот. В основном это электролитические конденсаторы, помещенные в пластмассовую или металлическую банку. Внутри банки две металлические фольги, свернутые с гибкой бумажной изоляцией, разделяющей листы.Бумага, пропитанная электролитом, образует диэлектрик конденсатора. Две металлические фольги подключаются к двум клеммам. Сборка залита эпоксидной смолой, и две клеммы доступны для внешнего электрического подключения.

    Для больших блоков HVAC иногда требуются два рабочих конденсатора, потому что они имеют и двигатель вентилятора, и двигатель компрессора. Чтобы сэкономить место, производители объединяют два физических конденсатора в одну емкость. Такие сдвоенные конденсаторы имеют три клеммы и обычно обозначаются как «Общий», «Вентилятор» и «Компрессор».

    Вы найдете множество комбинаций сдвоенных конденсаторов, например, 40 + 5 мкФ, 370 В или 100 + 25 мкФ, 440 В и другие. Их формы могут быть цилиндрическими с круглым или овальным сечением. Способность конденсатора удерживать заряд измеряется в микрофарадах. По мере старения электролитических конденсаторов их емкость уменьшается. Это приводит к тому, что двигатель не запускается или работает со скоростью ниже полной.

    Двигатели не требовательны к емкости конденсатора, используемого для запуска.Однако при замене неисправного конденсатора ни в коем случае нельзя использовать замену с более низким номинальным напряжением. Всегда используйте детали с номинальным напряжением, равным или превышающим номинальное значение конденсатора, который вы заменяете. Конечно, всегда предпочтительнее заменить конденсатор другим с точными электрическими характеристиками для достижения наилучших результатов - как с точки зрения производительности, так и с точки зрения безопасности.

    Схема подключения однофазного двигателя 220 В через конденсатор

    Бывают случаи, когда нужно подключить мотор на 220 вольт - это случается при попытке подключить оборудование под свои нужды, но схема не соответствует техническим характеристикам, указанным в паспорте такого оборудования.Мы постараемся в этой статье разобрать основные методы решения проблемы и представить несколько альтернативных схем подключения однофазного двигателя с конденсатом на 220 вольт.

    Почему это происходит? Например, в гараже необходимо подключить асинхронный двигатель на 220 вольт, который рассчитан на три фазы. Таким образом, необходимо поддерживать КПД (КПД), если альтернативы (в виде двигателя) просто не существует, потому что в цепи из трех фаз легко образуется вращающееся магнитное поле. , что обеспечивает создание условий для вращения ротора в статоре.Без этого КПД будет меньше по сравнению с трехфазной схемой подключения.

    Когда в однофазных двигателях всего одна катушка, мы видим картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для запуска не происходит, пока сам не раскрутит вал. Чтобы вращение могло происходить самостоятельно, добавили вспомогательную пусковую обмотку. Это вторая фаза, она смещена на 90 градусов и толкает ротор при повороте. Этот двигатель по-прежнему включен в сеть с одной фазой, поэтому название остается однофазным.Такие однофазные синхронные двигатели имеют пусковую обмотку и рабочую. Разница в том, что лаунчер работает только при включении заводского ротора, работает всего три секунды. Вторая обмотка подключена постоянно. Чтобы определить, что есть что, вы можете использовать тестер. На картинке вы можете увидеть соотношение их схемы в целом.

    Подключаем мотор на 220 вольт: мотор запускается от подачи 220 вольт на рабочую и пусковую обмотку, после чего выставляем нужную скорость вручную, нужно отключать пусковые установки.Для фазового сдвига необходимо омическое сопротивление, которое конденсаторы обеспечивают индуктивностью. Встречается сопротивление в виде отдельного резистора и пусковой обмотки, которое выполнено по бифилярной технике. Работает это так: индуктивность катушки сохраняется, а сопротивление становится больше из-за удлиненного медного провода. Такую схему можно увидеть на рисунке 1: подключение электродвигателя 220 вольт.

    Рисунок 1. Схема подключения двигателя 220 В с конденсатором

    Есть также двигатели, у которых обе обмотки постоянно подключены к сети, они называются двухфазными, потому что поле внутри вращается, а конденсатор предназначен для сдвига фазы.Для такой схемы обе обмотки имеют провод равного сечения.

    Где можно встретиться в повседневной жизни?

    Электродрели, некоторые стиральные машины, дрели и болгарки являются синхронным коллектором двигателя. Он умеет работать в сетях с одной фазой даже без триггеров. Схема следующая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй - в статоре. Два наконечника, которые необходимо было подключить к источнику питания 220 вольт.

    Подключение электродвигателя 220 вольт с пусковой обмоткой

    Внимание!

    • В этой схеме отсутствует электроника, и, следовательно, двигатель сразу же после запуска будет работать на полную мощность на максимальной скорости, когда вы начинаете буквально подпрыгивать с силой тока стартера, которая вызывает искру в коллекторе;
    • есть электродвигатели с двумя скоростями. Их можно определить по трем концам статора, выходящим из обмоток.В этом случае частота вращения вала при подключении уменьшается, а риск деформации изоляции при пуске увеличивается;
    • направление вращения можно изменить, для этого следует поменять местами концевые соединения в статоре или якоре.

    Есть еще одно соединение для питания двигателя на 380 В, которое приводится в движение без нагрузки. Также требуется конденсатор в рабочем состоянии.

    Один конец соединен с нулем, а второй с выходом треугольника с цифрой три.Чтобы изменить направление вращения электродвигателя, нужно подключить его к фазе, а не к нулю.

    Схема подключения двигателя 220 В переменного тока через конденсаторы

    В том случае, когда мощность двигателя более 1,5 кВт или это при запуске работы напрямую с нагрузкой, при параллельном включении конденсатора необходимо установить и запустить. Он служит для увеличения пускового момента и включается только на несколько секунд во время пуска. Для удобства он соединен с кнопкой, а все устройство от блока питания через тумблер или кнопку с двумя положениями, имеющую два фиксированных положения.Чтобы запустить такой мотор, необходимо подключить кнопку (тумблер) и удерживать кнопку пуска до его запуска. При запуске - достаточно отпустить кнопку и пружина размыкает контакты, отключая стартер

    Специфика заключается в том, что асинхронные двигатели изначально предназначались для подключения к сети с тремя фазами 380 В или 220 В.

    Важно! Для подключения однофазного электродвигателя к однофазной сети необходимо иметь данные двигателя на бирке и знать следующее:

    P = 1,73 * 220 * 2,0 * 0,67 = 510 (Вт) расчет для 220V

    R = 1,73 * 380 * 1,16 * 0,67 = 510,9 (Вт) расчет на 380 В

    По формуле становится понятно, что электрическая мощность превышает механическую.Это необходимый резерв для компенсации потерь мощности при запуске - создания вращающего момента магнитного поля.

    Есть два типа обмоток - звезда и треугольник. По информации на бирке мотора можно определить, какую систему он использует.

    Красные стрелки - распределение напряжения в обмотках двигателя, говорит о том, что на одной обмотке распределяется однофазное напряжение 220 В, а на двух - линейное напряжение 380 В. Этот двигатель можно адаптировать для однофазной сети по Рекомендации по метке: узнайте, какие напряжения создаются при намотке, вы можете соединить их в звезду или треугольник.

    Схема намотки треугольника проще. Лучше его использовать, так как двигатель будет терять мощность в меньшем количестве, а напряжение на обмотках везде равно 220 В.

    Данная схема подключения конденсаторного асинхронного двигателя в однофазной сети. Включает в себя рабочий и пусковой конденсаторы.

    Пример:

    • используемые конденсаторы на напряжение не менее 300 или 400;
    • - рабочая емкость конденсаторов набрана при параллельном включении;
    • рассчитано так: каждые 100 ватт все равно 7мкФ, при том, что 1 кВтч равен 70 микрофарадам;
    • это пример параллельного включения конденсаторов
    • Емкость
    • для запуска должна в три раза превышать емкость рабочего конденсатора.

    Важно! Если на старте вовремя не отключать пусковые конденсаторы при достижении двигателем нормативного для него количества импульса, они приведут к большому току смещения во всех обмотках, который просто закончится перегревом электродвигателя.

    Прочитав статью, обратите внимание на подключение трехфазных электродвигателей к однофазной сети:

    Связанные с контентом

    Руководство по выбору пускового конденсатора

    Руководство по выбору пускового конденсатора

    Пусковой конденсатор используется для кратковременного сдвига фазы в пусковой обмотке однофазного электродвигателя с целью увеличения крутящего момента.Пусковые конденсаторы обладают очень большим значением емкости для своего размера и номинального напряжения. В результате они предназначены только для периодического использования. Из-за этого пусковые конденсаторы выйдут из строя после того, как будут слишком долго оставаться под напряжением из-за неисправной пусковой цепи на двигателе.

    Индекс

    Обзор
    Пусковые и рабочие конденсаторы »
    Резисторы и их размеры»
    Поиск и устранение неисправностей »

    Технические характеристики
    Напряжение»
    Емкость »
    Частота (Гц)»
    Тип клеммы подключения »
    Форма корпуса»
    Размер корпуса »


    Обзор

    Старт vs.Рабочие конденсаторы

    Пусковые конденсаторы дают большое значение емкости, необходимое для запуска двигателя в течение очень короткого (секунд) периода времени. Они предназначены только для прерывистой работы и катастрофически выйдут из строя, если будут слишком долго находиться под напряжением. Рабочие конденсаторы используются для непрерывного управления напряжением и током обмоток двигателя и поэтому работают в непрерывном режиме. Как правило, они имеют гораздо меньшее значение емкости.


    Взаимозаменяемы ли пусковой и рабочий конденсаторы?

    Да и нет.В необычных обстоятельствах рабочий конденсатор может использоваться в качестве пускового конденсатора, но доступные значения намного ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать ток непрерывно (всего пару секунд).

    Посмотрите видеоинструкцию ниже, чтобы узнать о различиях между пусковыми и рабочими конденсаторами.


    Что такое резистор и нужен ли он?

    Большинство заменяемых пусковых конденсаторов не имеют резистора. Вы можете проверить состояние старого, проверив значение сопротивления, или просто заменить его новым. Это должно быть где-то около 10-20 кОм и около 2 Вт. Резисторы обычно либо припаяны, либо обжаты на выводах. Назначение резистора - сбросить остаточное напряжение в конденсаторе после того, как он был отключен от цепи после запуска двигателя.Не все пусковые конденсаторы будут использовать один, поскольку есть другие способы сделать это. Важная часть заключается в том, что если в вашем оригинальном конденсаторе он был, вам необходимо заменить его на новый.

    Узнайте, как установить спускной резистор на пусковой конденсатор.


    Поиск и устранение неисправностей

    Как узнать, неисправен ли мой пусковой конденсатор?

    Большинство отказов конденсатора электродвигателя может быть одного из двух типов:

    "Стартовый колпачок вырвался наружу!" Это то, что мы называем катастрофическим отказом.Обычно это происходит из-за того, что пусковая цепь электродвигателя задействована слишком долго для кратковременного режима работы пускового конденсатора. Верхняя часть стартовой крышки буквально сорвана, а внутренности частично или полностью выброшены.

    Разрыв пузыря сброса давления Точно так же, но не столь драматично, стартовая крышка может просто демонстрировать разрыв пузыря сброса давления. В любом случае легко сказать, что стартовый колпачок нуждается в замене.

    Мой мотор медленно заводится.Мой пусковой конденсатор плохой?

    Ответ на этот вопрос: возможно. Возможно, ваш пусковой конденсатор потерял свою номинальную емкость из-за износа и старения, или у вас могут быть другие проблемы, не связанные с конденсатором, которые связаны с другими компонентами двигателя.

    Посмотрите видео ниже о том, как заменить пусковой конденсатор.


    Технические характеристики

    В большинстве применений пусковых конденсаторов используется номинальная емкость 50–1200 мкФ и напряжения 110/125, 165, 220/250 и 330 В переменного тока.Они также обычно всегда рассчитаны на 50 и 60 Гц. Корпуса обычно имеют круглую форму и отлиты из черного фенольного или бакелитового материалов. Концевые заделки обычно представляют собой нажимные клеммы ¼ "с двумя клеммами на каждый соединительный столб.

    Напряжение

    Выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт. Блок на 440 вольт действительно прослужит дольше. Конденсатор будет иметь маркированное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.

    Емкость

    Выберите конденсатор со значением емкости (указанным в MFD, мкФ или микрофарадах), равным исходному конденсатору. Не отклоняйтесь от исходного значения, так как оно задает рабочие характеристики мотора.

    Частота (Гц)

    Выберите конденсатор с номинальной частотой Гц оригинала. Почти все заменяемые конденсаторы будут иметь маркировку 50/60.

    Тип соединительной клеммы

    Почти в каждом конденсаторе используется вставной коннектор "в виде флажка.Следующий вопрос: «Сколько клемм на клеммную колодку необходимо для двигателя приложения?» Большинство пусковых конденсаторов имеют две клеммы на стойку, а большинство рабочих конденсаторов имеют 3 или 4 клеммы на стойку. Убедитесь, что выбранный конденсатор имеет как минимум такое же количество соединительных клемм на соединительную клемму, как и у оригинального конденсатора двигателя.

    Форма корпуса

    Практически все пусковые конденсаторы имеют круглый корпус. Конденсаторы круглого сечения являются наиболее распространенными, но многие двигатели по-прежнему имеют овальную конструкцию.С точки зрения электричества разницы нет. Единственный вопрос здесь - это пригодность. Если пространство в монтажной коробке не ограничено, стиль корпуса значения не имеет.

    Размер корпуса

    Как и форма корпуса, электрические габариты не имеют значения. Выберите конденсатор, который поместится в отведенном для этого месте.


    Выбор продукции

    110/125 В переменного тока

    220/250 В переменного тока

    165V

    330В

    Тип двигателей | Бэй Мотор Продактс

    Двигатель с экранированными полюсами

    Двигатели с экранированными полюсами являются оригинальным типом однофазных асинхронных двигателей переменного тока.Также называется однофазным асинхронным двигателем, просто подключив его к одной линии напряжения, и для его вращения требуется внешний конденсатор. Различные типы однофазных асинхронных двигателей различаются в зависимости от метода их запуска. Четыре основных типа - это разделенная фаза, конденсаторный запуск, постоянный разделенный конденсатор и конденсаторный запуск / работа конденсатора.

    Электродвигатель с расщепленной фазой

    Двигатель с расщепленной фазой использует переключающее устройство для отключения пусковой обмотки, когда двигатель достигает 75% своей номинальной скорости.Хотя этот тип имеет простую конструкцию, что делает его менее дорогим для коммерческого использования, он также имеет низкие пусковые моменты и высокие пусковые токи.

    Конденсаторный пусковой двигатель

    Конденсаторный пусковой двигатель - это конденсаторный двигатель с расщепленной фазой, в котором конденсатор включен последовательно с пусковой обмоткой для создания большего пускового момента. Этот двигатель более дорогой из-за требуемых коммутационных и конденсаторных компонентов.

    Постоянный разделенный конденсатор

    Двигатель с постоянным разделенным конденсатором не имеет пускового переключателя.Для этого типа конденсатор постоянно подключен к обмотке пускателя. Поскольку для этого требуется конденсатор для непрерывного использования, он не обеспечивает пусковую мощность, поэтому пусковые моменты обычно малы. Эти двигатели не будут работать при высоких пусковых нагрузках. Однако они имеют низкие пусковые токи, более тихую работу и более высокий срок службы / надежность, что делает их хорошим выбором для высоких циклов. Они также являются наиболее надежными конденсаторными двигателями из-за отсутствия пускового переключателя.Различные конструкции обеспечивают более высокий КПД и коэффициент мощности при номинальных нагрузках.

    Конденсаторный пуск / Конденсаторный двигатель

    Конденсаторный пусковой / конденсаторный двигатель имеет как пусковой, так и пусковой конденсатор в цепи. После достижения полного пуска пусковой конденсатор отключается. Этот тип двигателя имеет более высокий пусковой ток, меньшие токи нагрузки и более высокий КПД. Недостатком является стоимость двух конденсаторов и переключающего устройства. Надежность также играет важную роль в механизме переключения.

    Технология

    Для сравнения, эти типы асинхронных двигателей с разделенным сопротивлением обеспечивают пусковой крутящий момент от низкого до среднего, и это ограничивает их применениями с низким энергопотреблением, для которых они лучше всего подходят. В этих двигателях используется одна вспомогательная обмотка меньшего размера, чем обычно, что создает более низкую скорость индукции и гораздо более высокое сопротивление, чем в других типах. Такие простые модели можно использовать только при низкой нагрузке и небольшом пусковом приводе.

    Для некоторых применений, таких как небольшие вентиляторы, шлифовальные машины и нагреватели, не требуются более высокие пусковые моменты, но в большинстве случаев, чем больше крутящий момент при запуске двигателя, тем большую нагрузку можно приложить к машине.Однофазный двигатель с высоким пусковым крутящим моментом часто бывает дороже, чем более простые двигатели с разделенной индукцией. Однако разница в мощности может окупиться для разных промышленных нужд. От однофазного двигателя с высоким пусковым моментом можно ожидать другого уровня производительности, это может сэкономить время и энергию.

    Переменные токи, протекающие в однофазном двигателе, одновременно достигают своих пиковых значений; это составляет одну единственную фазу. В трехфазных системах пиковые значения тока достигаются последовательно, в три отдельных этапа.По сравнению с трехфазными системами, эти двигатели не обладают таким же высоким КПД, но могут работать бесконечно долго при минимальном техническом обслуживании.

    Электродвигатели асинхронные

    имеют разные классификации в зависимости от источника электроэнергии и типа конструкции. Двигатели асинхронного типа, также называемые асинхронными двигателями, работают на переменном токе (AC), создаваемом электромагнитной индукцией, в отличие от коммутаторов, обычно используемых в двигателях переменного тока других типов. Асинхронные двигатели используются в промышленности, а также в стандартных устройствах, таких как холодильники, стиральные машины, посудомоечные машины и сушилки для одежды.

    Электродвигатели индукционного типа были первоначальным двигателем переменного тока, который должен был быть создан; Никола Тесла придумал прототип в 1883 году. Эти асинхронные двигатели имеют очень простую конструкцию и управление по сравнению с современными двигателями переменного тока, но они по-прежнему очень прочные, тихие и долговечные. Асинхронные двигатели отличаются тем, что они используют индуцированный ток в роторе для создания вращательного движения.

    Асинхронные двигатели

    состоят из двух простых частей: статора с медной обмоткой и узла якоря или ротора.Обмотки статора удерживаются в пазах вокруг статора с соблюдением баланса между количеством северных и южных полюсов. Сборка ротора производится в нескольких вариантах: роторы с короткозамкнутым ротором, роторы с контактным кольцом и роторы со сплошным сердечником.

    Эти двигатели лучше всего подходят для нужд малой мощности и приложений, где было бы неэффективно использовать более мощные механизмы. Многие однофазные двигатели идеально подходят для применений с низким моментом инерции, в то время как другие спроектированы для удовлетворения требований к высокому пусковому крутящему моменту.

    Что такое мотор PSC

    Двигатель с постоянным разделенным конденсатором (PSC) - это однофазный двигатель переменного тока; более конкретно, тип асинхронного двигателя с расщепленной фазой, в котором конденсатор подключен постоянно (а не только при запуске).

    Двигатели переменного тока

    можно разделить на однофазные и трехфазные в зависимости от того, приводятся ли они в действие от одного источника питания * 1 или трехфазного * 2 .
    Существует несколько различных типов однофазных асинхронных двигателей.Один из них включает использование конденсатора * 3 для создания магнитного поля таким образом, что он имитирует вторую фазу источника питания, тем самым создавая крутящий момент, необходимый для запуска двигателя, вращающегося на * 4 . Такие двигатели называются «двигателями с конденсаторным запуском», чтобы отразить использование конденсатора для этой цели. В эту категорию также входят двигатели, в которых конденсатор остается подключенным все время (а не только при запуске), и они называются «двигателями с конденсаторными двигателями» или «двигателями с постоянными конденсаторами».

    • * 1

      Однофазный: Тип источника питания, используемый в жилых домах.

    • * 2

      Трехфазный: Тип источника питания, вырабатываемого на электростанциях и подаваемого на фабрики и другие промышленные нагрузки.

    • * 3

      Конденсатор: электронное устройство, способное накапливать и разряжать электрическую энергию, также исторически известное как конденсатор. Альтернативной конструкцией однофазного асинхронного двигателя, в котором не используется конденсатор, является двигатель с экранированными полюсами.

    • * 4

      Помимо двигателей с конденсаторным пуском, двумя другими конструкциями однофазных асинхронных двигателей, не требующими конденсатора для создания пускового момента, являются асинхронный двигатель с расщепленной фазой и двигатель с экранированными полюсами.

    Как работают двигатели PSC

    Чтобы использовать однофазный источник питания, доступный в жилых домах, для привода двигателя, необходим механизм, запускающий двигатель. В двигателе PSC это достигается за счет наличия отдельных основных и вторичных обмоток (как показано на схеме), при этом основная обмотка подключается непосредственно к источнику питания, а вторичные обмотки подключаются через конденсатор.

    При включении источника питания ток течет сначала в основной обмотке, а затем с небольшой задержкой из-за конденсатора во вторичной обмотке. Эта разница в токах основной и вторичной обмоток принимает форму разности фаз (это означает, что их формы сигналов смещены друг от друга по оси времени), вызывая чередование пикового магнитного поля между двумя обмотками и, таким образом, генерируя крутящий момент, который запускает вращение двигателя.

    Предпосылки разработки двигателей PSC

    Одним из принципов, лежащих в основе однофазного асинхронного двигателя (двигатель PSC), является феномен «вращения Араго», открытый Франсуа Араго в 1824 году.Его открытие заключалось в том, что когда магнит вращается рядом с диском из немагнитного материала (металл, такой как медь или алюминий, который не притягивается магнитом), диск также начинает вращаться вместе с магнитом.

    В конце 19 века Никола Тесла, признанный одним из основных сторонников системы электроснабжения переменного тока (AC), изобрел первый практический асинхронный двигатель и установил связанные с ним технологии, что привело к широкому распространению двигателей переменного тока в промышленности. .Последующее появление простых и недорогих однофазных асинхронных двигателей, которые отличались простотой использования и компактностью, привело к еще более широкому использованию этих двигателей для питания бытовых приборов и другого оборудования в различных условиях, включая дома и малые / средние предприятия. фабрики.

    В настоящее время, однако, двигатели с электронной коммутацией (ЕС) стали обычным явлением в широком диапазоне областей, будучи более эффективными и простыми в использовании, чем однофазные асинхронные двигатели. Эти ЕС-двигатели широко известны как бесщеточные двигатели постоянного тока (BLDC).

    Сравнение двигателей PSC и двигателей EC

    В то время как конденсаторные двигатели практичны и просты в использовании, двигатели с электронным управлением стали широко использоваться в самых разных областях применения благодаря преимуществам, которые включают превосходную энергоэффективность и более простое управление скоростью и другими аспектами характеристик двигателя.
    В следующей таблице перечислены преимущества и недостатки двух типов двигателей.

    Применения для двигателей PSC и двигателей EC

    В то время как способность двигателей PSC работать от привычной однофазной энергии привела к их широкому использованию в таких областях, как обычное домашнее хозяйство, небольшие фабрики и сельское хозяйство, использование двигателей с электронным управлением расширилось в последние годы.

    Применения для двигателей EC включают следующее.

    • Кондиционер
    • Бытовая техника
    • Водонагреватели и горелочные устройства
    • Экологическое оборудование
    • Товары для ванных комнат
    • Торговые автоматы
    • Витрины морозильные и холодильные
    • Банкоматы, автоматы для обмена купюр, обменные аппараты, автоматы по продаже билетов
    • Чистые помещения
    • Оптическая продукция
    • Принтеры
    • Копировальные аппараты
    • Медицинское оборудование
    • Торговое оборудование

    Принцип работы однофазного электродвигателя - MM Engineering Services Ltd

    ВВЕДЕНИЕ

    Однофазные двигатели

    обычно используются в приложениях с низкой номинальной мощностью.Они работают от бытового источника питания 230–240 В, который обычно встречается в вашем типичном доме, а также в некоторых промышленных установках. Это сообщение в блоге даст краткий обзор того, как работает однофазный двигатель.

    КОМПОНЕНТЫ, СОСТАВЛЯЮЩИЕ ОДНОФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

    Однофазный двигатель состоит из ряда компонентов, основными из которых являются ротор, который является вращающейся частью, и статор, который способствует вращению ротора. В двигателе также есть две медные обмотки: одна - основная, а другая, расположенная перпендикулярно, - вспомогательная.В зависимости от типа однофазного двигателя, существуют также такие компоненты, как конденсаторы и центробежный переключатель, позволяющий переключаться между конденсаторами.

    ВИДЫ ОДНОФАЗНЫХ ДВИГАТЕЛЕЙ

    Существует несколько доступных однофазных двигателей, однако в этой статье мы остановимся на наиболее часто используемых постоянных конденсаторах или конденсаторном пусковом / конденсаторном рабочем типе. В однофазном двигателе с конденсаторным пуском / конденсаторным запуском есть две обмотки, пусковая и пусковая, цепь пуска имеет два конденсатора и центробежный переключатель.Пусковой конденсатор дает двигателю увеличенный пусковой момент прибл. 170-230%. Когда двигатель приближается к своей рабочей скорости, центробежный переключатель отключает пусковой конденсатор, и пусковая обмотка остается в цепи, а рабочий конденсатор дает двигателю большую мощность. Благодаря высокому пусковому моменту этот тип однофазного двигателя подходит для таких применений, как автомобильные подъемники, компрессоры, конвейеры и дробилки. В однофазном двигателе с постоянным конденсатором конденсатор, в свою очередь, подключен постоянно, что устраняет необходимость в центробежном переключателе, который используется в двигателях с конденсаторным пуском / конденсаторным запуском.Этот тип двигателя используется для приложений с низким пусковым моментом, таких как вентиляторы, нагнетатели и насосы, где требование пускового момента 50-70% является достаточным.

    КАК РАБОТАЕТ ОДНОФАЗНЫЙ ДВИГАТЕЛЬ

    Однофазные двигатели

    работают только от одной фазы, из-за источника переменного тока (AC) двигатель может создавать только колебательное магнитное поле, которое тянется в одном направлении, а затем в другом, а не поле вращающегося типа, которое, в свою очередь, просто вызывает подергивание ротора.Однако, если ротор начинает вращаться, он будет продолжать вращаться из-за этого непрерывного колебания магнитного поля. Важная особенность однофазного двигателя - это то, как начать вращение. Однофазный двигатель непрерывно совершенствовался на протяжении многих лет, чтобы найти подходящее решение для того, как заставить двигатель вращаться из состояния покоя, включая создание второй фазы для создания вращающегося магнитного поля, а также использование конденсаторов для сдвига магнитного поля на запускать.

    Просмотрите нашу линейку однофазных двигателей

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
