Порядок цветов при обжиме витой пары
Стандарт
Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.
Разъем RJ45 распиновка
RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами.
На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.
Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).
Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

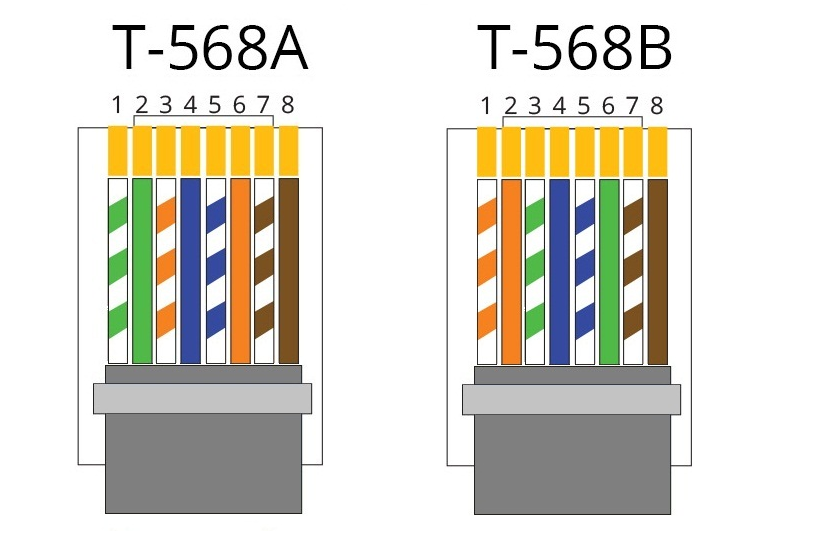

Цветная схема T-568A
1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.
Также распиновка продублирована на картинке ниже.
Цветная схема T-568B
1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.
Также распиновка продублирована на картинке ниже.
Как обжать витую пару 8 жил
Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.
Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.
Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.
Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см.
от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.
Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.
Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.
Подробнее о сквозных и перекрестных соединениях
T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.
Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.
Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.
Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.
Сегодня у многих людей в квартире есть компьютер, проведен интернет.
Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.
Основные понятия
Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.
Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала.
К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.
Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.
Типы витой пары
- UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
- FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
- STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
- SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
- S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.
Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.
Два способа опрессовки витой пары
Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений).
Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.
Стандарт 568-А устарел и чаще всего используется 568-В.
Следуя схеме, жилы при системе 568-А укладываются так:
- Бело-изумрудный.
- Изумрудный.
- Бело-рыжий.
- Голубой.
- Бело-голубой.
- Рыжий.
- Бело-шоколадный
- Шоколадный
Порядок цветов при обжиме витой пары по стандарту 568-В такой:
- Бело-рыжий.
- Рыжий.
- Бело-изумрудный.
- Голубой.
- Бело-голубой.
- Изумрудный.
- Бело-шоколадный.
- Шоколадный.
В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.
Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру.
Существует два варианта изготовления сетевых кабелей.
Прямое подключение витой пары по цветам
Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).
В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.
Прямое подключение витой пары 100 Мб/с
В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная.
Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.
Кроссовое подключение витой пары
Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).
Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.
Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.
Как обжать сетевой кабель?
Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.
Инструменты и материалы
- Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
- Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
- Кримпер – специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.
Если такого инструмента нет, то подойдет тонкая плоская отвертка.Последовательность действий
При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.
Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.
Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.
Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема – выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.
Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально.
Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.
Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.
Andrew | Posted on 11.04.2017 |
Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка
1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.
2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.
Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.
Варианты разводки (разделки) восьмижильной витой пары
Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T).
Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.
Внешний вид коннектора RJ-45 с нумерацией контактов
Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :
Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :
| Разводка кроссовера | ||
|---|---|---|
| первый | второй | |
| 1 | бело-зеленый (TX+) | 3 |
| 2 | зеленый (TX-) | 6 |
| 3 | бело-оранжевый (RX+) | 1 |
| 4 | синий | 4 |
| 5 | бело-синий | 5 |
| 6 | оранжевый (RX-) | 2 |
| 7 | бело-коричневый | 7 |
| 8 | коричневый | 8 |
| Разводка кроссовера | ||
|---|---|---|
| первый | цвет провода | второй |
| 1 | бело-оранжевый (TX+) | 3 |
| 2 | оранжевый (TX-) | 6 |
| 3 | бело-зеленый (RX+) | 1 |
| 4 | синий | 4 |
| 5 | бело-синий | 5 |
| 6 | зеленый (RX-) | 2 |
| 7 | бело-коричневый | 7 |
| 8 | коричневый | 8 |
Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.
Схема обжима витой пары | Интернет и компьютер
03.03.2020 Сеть 331 Просмотров
На нашем сайте уже был материал про обжим сетевого кабеля. В той статье мы рассматривали весь процесс обжима, начиная от зачистки проводов.
В этой статье мы более детально рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима. То, в каком порядке необходимо располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. Поэтому стоит разобрать эту тему еще раз.
Как известно, существует четыре схемы обжима витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.
Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.
При использовании данной схемы обжима витой пары цвета идут в такой последовательности:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
Прямой кабель вариант № 2.
Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.
При использовании данной схемы обжима витой пары цвета идут в такой последовательности:
- Бело-зеленый
- Зелёный
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
необходимо отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.
- Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
- При расположении проводников коннектор располагается защелкой вниз.

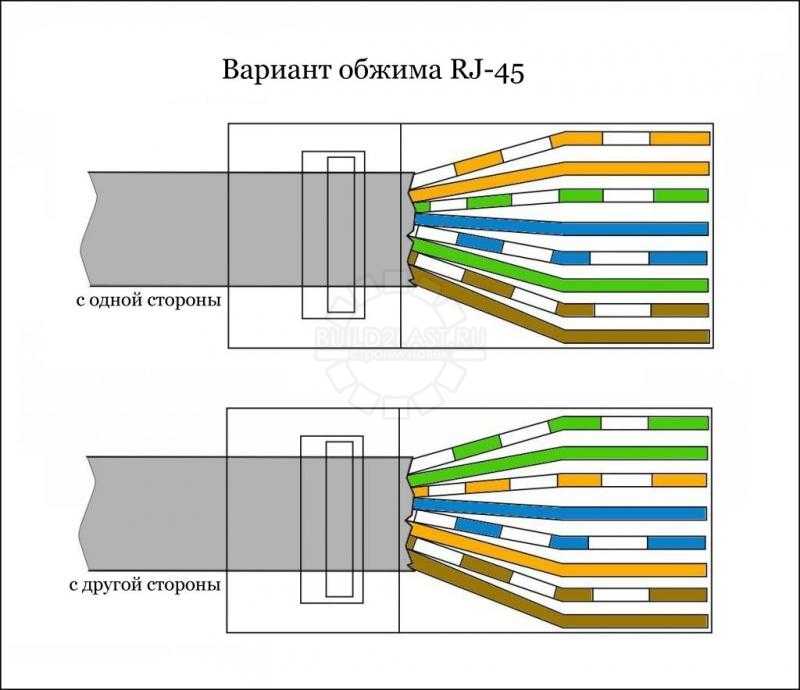

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.
Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A.
Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.
При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
А на втором конце кабеля используется следующая последовательность цветов:
- Бело-зеленый
- Зелёный
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.
Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый
А с другой стороны кабеля используется новая последовательность цветов, а именно:
- Бело-зелёный
- Зелёный
- Бело-оранжевый
- Бело-коричневый
- Коричневый
- Оранжевый
- Синий
- Бело-синий
Выводы.
На первый взгляд, схемы обжима витой пары это темный лес, в котором никогда не разобраться. Но, как видно из этой статьи все намного проще.
Существует два стандарта обжима прямого кабеля, а схема обжима перекрестного кабеля это использования двух этих схем одновременно на разных концах кабеля. Для сетей 1000 мбит/с схема обжима перекрестного кабеля немного сложнее, но она скорее всего вам никогда не понадобиться. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется.
Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь.
Схема обжима витой пары
Как обжать сетевой кабель (витую пару).
4 Способа тегивитой обжима пары схема
Назад Почему не работает мышка на ноутбуке или компьютере
Далее Сохраненные пароли в Chrome, просмотр паролей в Google Chrome
Смотрите также
Работать дистанционно можно дома, на даче и даже за границей. Чтобы чувствовать себя максимально комфортно, …
| Содержание: Во время монтажа слаботочных компьютерных сетей чаще всего используется схема обжима витой пары 8 проводов. Стандарт для обжима TIA/EIA-568Данный вид обжима применяется в мировом масштабе при устройстве кабельных локальных вычислительных сетей (ЛВС). Эта методика позволяет опрессовывать восьмижильные провода двумя основными способами. Первый из них является прямым, при котором все проводники на каждом конце патч-корда расположены в одинаковой последовательности. Обжим обоих коннекторов осуществляется одинаково. Перекрестный обжим витой пары 8 жил допускает перекрещивание части проводов, поэтому симметрия коннекторов получается нарушенной. Обжимка витой пары 8 жил прямым способом может выполняться в двух вариантах: тип В (Т586В) или тип А (568А). Они различаются между собой расположением зеленых и оранжевых проводников. Все остальное, в том числе и область применения, у них одинаковое. Подготовка к проведению обжимаИз материалов, в первую очередь понадобится отрезок кабеля, длина которого не более 100 метров, а также коннекторы RJ45, из расчета 2 шт. на один отрезок. Необходимо приготовить кримпер – щипцы для обжима, а также стриппер – нож для удаления изоляции. В дальнейшей работе понадобится кабельный тестер. После подготовки всего необходимого, можно начинать непосредственный обжим восьмижильного кабеля. Как обжать витую пару 8 жилВыполнение обжима витой пары осуществляется в определенной последовательности. От конца кабеля нужно отступить примерно 3-5 см, затем ножом надрезается по кругу внешняя изоляция. В процессе операции нельзя допускать повреждения проводников. Надрезанную изоляцию следует удалить с кабеля, после чего жилы расплетаются и распределяются в нужном порядке в соответствии с таблицами. Далее освобожденные проводки выравниваются. Нужно отступить от края изоляции не более чем на 1,2-1,4 см таким образом, чтобы жилы полностью разместились внутри коннектора. Если их сделать более длинными, это повлияет на прочность соединения. Все излишки проводков отрезаются кримпером. В обязательном порядке должна соблюдаться строгая перпендикулярность между линией среза и осью кабеля, в противном случае наиболее короткие жилы могут быть не обжаты. Подготовленный конец кабеля вставляется до упора в коннектор, обращенный контактами к себе. Первый провод оранжевого или зеленого цвета должен быть сверху. После этого выполняется обжим кабеля. С этой целью коннектор помещается в гнездо кримпера, промаркированное как 8Р. Далее кримпер сжимается до щелчка. После этого готовый патч-корд проверяется на разрыв путем растягивания кабеля и разъема в разные стороны. Схема обжима витой пары на 8 проводов в совокупности с надежной опрессовкой позволяет выдерживать даже значительные нагрузки. Данная операция проводится с использованием кабельного тестера. К нему подключаются разъемы, после чего устройство нужно включить. Необходимо понаблюдать за поведением индикаторов, которые должны симметрично светиться на обоих модулях. Потухший индикатор означает обрыв или слабое обжатие жилы, а красный свет свидетельствует о коротком замыкании или перекрещивании провода. Обжим кабеля витой пары 8 и 4 жилы |
Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.
Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.
ru/kak-obzhat-vituyu-paru-8-zhil/http://computerinfo.ru/wp-content/uploads/2016/11/kak-obzhat-vituyu-paru-8-zhil-2-700×452.pnghttp://computerinfo.ru/wp-content/uploads/2016/11/kak-obzhat-vituyu-paru-8-zhil-2-150×150.png2016-11-29T17:03:00+00:00EvilSin225Комплектующиекак обжать витую пару,обжим 8 жил,обжим витой пары,Обжим витой пары 8 жилВ связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля…EvilSin225Андрей Терехов[email protected]Компьютерные технологии
Данная операция выполняется в соответствии с правилами опрессовки и вполне может быть выполнена самостоятельно. Самое главное – знать порядок действий и уметь пользоваться кримпером.
| № | Расположение жил в схеме | |
| 568А | 568В | |
| 1. 2. 3. 4. 5. 6. 7. 8. | бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая | бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая |
Прямой обжим витой пары 8 жил выполняется по схеме 568А или 568В. Это значит, что обжимка будет одинаковая, симметричная с двух концов кабеля. Тип А используется в Европе и США у нас применяется тип В. Разница между ними только в расположении рыжих и зелёных проводов. Методом прямого обжима подключают компьютеры и сетевые устройства.
Схемы правильного обжима кроссовым методом выполняются в двух вариантах, которые и рассмотрим.
Стандартная схема кроссовой обжимки для сети 100 Мбит/с.
| № | Первый конец кабеля | Второй конец кабеля |
| 1. 2. 3. 4. 5. 6. 7. 8. | бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый | бело-зелёный зелёный бело-желтый синий бело-синий желтый бело-коричневый коричневый |
Стандартная схема кроссовой обжимки для скоростной сети 1 Гбайт/с.
| № | Первый конец кабеля | Второй конец кабеля |
| 1. 2. 3. 4. 5. 6. 7. 8. | бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый | бело-зелёный зелёный бело-желтый бело-коричневый коричневый желтый синий бело-синий |
Методом кроссовой обжимки изготавливают кабеля, соединяющие между собой компьютеры. Обжимка типа Gigabit Crossover , предусматривает перекрест всех 8 жил.
Опрессовка коннектора RJ 45
Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию. При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы.
Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке. Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём.
Если после обрезки цветные жилы выступают за его пределы, соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает. Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.
Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение. Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению.
Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят. Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение.
Индикатор не загорелся, возможно, жила плохо обжата, а красный огонёк указывает на неправильное подсоединение или короткое замыкание.
Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать.
Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.
instrument.guru
Обжим витой пары 4 и 8 жил: схемы, краткая инструкция, нюансы
Сегодня невозможно представить свою жизнь без интернета, подключение которого невозможно без специального провода, называемого витой парой. Такой кабель позволяет подключить несколько устройств, используя при этом как можно меньше проводки. Однако перед домашним мастером встаёт вопрос, каким образом подключить к жилам разъём-коннектор, не обращаясь при этом к профессиональным связистам.
Сегодня речь пойдёт о такой работе, как обжим витой пары. Мы разберёмся, каким образом можно выполнить обжимку в домашних условиях своими руками, какие инструменты для этого понадобятся, и возможно ли всё сделать без применения специальных приспособлений.
Витая пара сегодня повсеместно применяется для коммутации компьютеров и периферических устройств
Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно. Соединение жил кабеля с наконечником и называют обжимкой. Такое название появилось потому, что контакты разъёма-коннектора после размещения в нём жил кабеля вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.
Важно! Выполняя подобную работу, следует быть внимательным с распиновкой rj45 по цветам. В случае ошибки коннектор придётся отрезать и выбросить, демонтажу и повторному монтажу он не подлежит.
Правильная распиновка – залог корректной работы подключаемых к персональному компьютеру устройств и сети Интернет
Помимо ножа для зачистки основной изоляции кабеля, потребуется специальный инструмент – кримпер для обжима RJ45, купить который можно в любом специализированном магазине или на интернет-ресурсах. При помощи такого кримпера работа выполняется в считанные минуты. Однако при желании можно обойтись и без специализированного инструмента для обжима коннекторов RJ45. После выполнения распиновки (распределения жил по цветам под соответствующие контакты) их можно прижать обычным ножом.
Кримпер – очень важный инструмент при обжимке витой пары
«Выполняя работу без специального инструмента, нужно быть очень осторожным.
Перед тем как обжать кабель RJ45, необходимо убедиться, что он расположен в коннекторе правильно. В противном случае соединение быстро отломится, и всё придётся делать заново».
Как обжать витую пару: схемы и нюансы
Распиновка – это схема обжима жил витой пары по цветам в коннекторе RJ45. Самое важное – это разобраться, как расположить жилы в наконечнике. Здесь всё будет зависеть от будущей области применения готового кабеля. Следует понимать, что для высокоскоростного подключения применяют восьмижильную витую пару, а для коммутации периферийных устройств (принтеров, сканеров или телевизора) – четырёхжильную. Разберёмся в нюансах распиновки того или иного кабеля.
Если же кримпера нет, можно воспользоваться ножом, обычной отвёрткой или тонкими круглогубцами
Обжим витой пары 8 жил: схема цветовой распиновки
Распиновка интернет-кабеля 8 проводов может быть произведена двумя стандартными способами: прямая (маркируется как 568В) или перекрёстная (568А).
Отличия их в том, что первый вариант используется для коммутации персонального компьютера с роутером или хабом, а второй тип распиновки применяется для соединения двух ПК в общую локальную сеть. Разберёмся, каким образом выглядит каждое из этих подключений.
Последовательность цветов в распиновке 568В одинакова с обоих концов кабеля и выглядит следующим образом:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- Синий.
- Бело-синий.
- Зелёный.
- Бело-коричневый.
- Коричневый.
Перед обжимкой жилы нужно подрезать, чтобы концы были ровными, для удобства выполнения работы
А вот распиновка 568А (перекрёстная) выглядит совершенно иначе. Для удобства читателя объясним её при помощи таблицы.
| № п/п в коннекторе | Одна сторона кабеля | Другая сторона кабеля |
| 1 | Бело-оранжевый | Бело-зелёный |
| 2 | Оранжевый | Зелёный |
| 3 | Бело-зелёный | Бело-оранжевый |
| 4 | Синий | Синий |
| 5 | Бело-синий | Бело-синий |
| 6 | Зелёный | Оранжевый |
| 7 | Бело-коричневый | Бело-коричневый |
| 8 | Коричневый | Коричневый |
Как видно из таблицы, запутаться в цветовой схеме перекрёстной распиновки витой пары 8 проводов довольно просто.
Именно поэтому при обжимке по 568А, если нет достаточного опыта, лучше эту схему держать перед глазами. Но это касается обжимки витой пары для сетевого кабеля компьютера. А как же с периферийными устройствами?
Лучше, если после обжима контакты будут утоплены в пазы – так соединение будет прочнее
Схема обжима витой пары 4 жилы: области применения
Порядок расположения по цветам здесь остаётся прежним. Разница лишь в том, что половина контактов будет пустой. Порядок расположения следующий:
- Бело-оранжевый.
- Оранжевый.
- Бело-зелёный.
- –
- –
- Зелёный.
- –
- –
Как обжать витую пару 8 жил: краткая инструкция
| Иллюстрация | Выполняемое действие |
Для начала при помощи кримпера снимаем внешнюю изоляцию. Для этого вставляем кабель в специальный паз до упора, зажимаем кримпер и проворачиваем его вокруг провода. Изоляция надрезается и легко снимается с жил. | |
| Теперь расправим жилы, расположив их в нужном порядке, согласно выбранной схеме. | |
| В корпусе коннектора есть специальные канавки, которые не позволят двум жилам попасть на один контакт. Задвигаем провод в наконечник до упора. | |
| Осталось лишь вставить коннектор в нужное гнездо и сжать ручки кримпера до упора. |
Как видите, никаких сложностей здесь нет.
Ниже будет представлено несколько схем и изображений различных способов обжима кабеля RJ45.
Прямой обжим интернет-кабеля
Перекрёстный способ обжима сетевого кабеля
На перекрёстную распиновку сетевого кабеля следует обратить более пристальное внимание, как на более сложную.
Как обжать интернет-кабель в домашних условиях без кримпера
Вопрос, как обжать сетевой кабель, если под рукой нет кримпера, волнует многих. Ведь приобретать подобный инструмент из-за одной−двух обжимок по меньшей мере нецелесообразно. Однако есть решение проще.
При обжимке часть внешней изоляции должна заходить в коннектор. На изображении неправильный монтаж
Если кримпера под рукой нет, производим все действия из пошаговой инструкции, кроме последнего пункта. Здесь берём нож, аккуратно фиксируем кабель основным зажимом (у основания), после чего продавливаем ножом контакты по одному. Времени уйдёт немного больше, но если сделать всё аккуратно, результат получится тот же.
Иногда требуется лишь 4 жилы – в случае подключения периферийных устройств
Подводя итоги
Кто-то может сказать, что разводка такого кабеля, как витая пара, ему ни к чему – можно жить и без этого знания. Однако ситуации бывают разные. И даже если это умение не пригодится, то лишним уж точно не будет.
Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли вопросы по теме, редакция Seti.guru будет рада на них ответить.
Пишите, спрашивайте, делитесь своим опытом – он поможет начинающим домашним мастерам в обучении. А напоследок предлагаем посмотреть короткое, но весьма познавательное видео по теме сегодняшней статьи.
seti.guru
Layer1 — Кабель Ethernet CAT7: порядок проводов в зажиме
Спросил
Изменено 6 месяцев назад
Просмотрено 46k раз
В кабеле Ethernet CAT 7 каждая витая пара экранирована индивидуально, и все пары вместе находятся в экранированной оболочке:
Цвета проводов могут меняться, например, недавно я получил в руки кабель, в котором провода были все разные:
- красный и оранжевый
- желтый и коричневый
- белый и синий
- черный и цвет морской волны
При обжиме вилки RJ-45 следует соблюдать тот же порядок, что и в 568B, т.
е. четыре витые пары идут к контактам 1-2 4-5 7-8 3-6, как на рисунке…
… или любой порядок проводов (при условии, что они совпадают на обоих концах кабеля, конечно) будет работать нормально?
В кабеле CAT 7 провод защищен от наводок со своей пары из-за скручивания, а от наводок со всех остальных проводов — из-за двойного экранирования, поэтому я склоняюсь ко второму варианту.
- Ethernet
- уровень 1
- кабель
3
Кабель категории 7 еще не признан ANSI/TIA/EIA. Единственными признанными в настоящее время кабелями являются кабели категории 3 (все еще говорят об ее исключении), категории 5E, категории 6 (может быть не распознана в следующей редакции) и категории 6A.
Вы ссылаетесь на цветовой код ANSI/TIA/EIA, поэтому неудивительно, что нераспознанные кабели имеют разные цвета. Если кабели категории 7 когда-либо будут признаны, производители должны будут придерживаться стандартов ANSI/TIA/EIA, чтобы иметь возможность называть производимые ими кабели по признанной категории.
Если вы используете это для Ethernet, вам все равно нужно будет следовать распиновке пар Ethernet: 1-2, 3-6, 4-5 и 7-8. Неправильное сопряжение принесет вам бесконечное горе. Кроме того, вы должны убедиться, что ваше оборудование может правильно заземлить экран. Большинство нового оборудования от крупных производителей делает это правильно, но некоторые дешевые вещи не делают этого. Без правильного подключения экрана во всех разъемах (сплошная длина кабеля, от одного устройства к устройству на другом конце) и правильного заземления экрана с обоих концов вы зря потратили кучу денег на дорогой кабель, который не работает как надо.
5
В кабеле CAT 7 провод защищен от перекрестных наводок со своей пары из-за скрутки, а от перекрестных наводок со всех остальных проводов защищен из-за двойного экранирования, поэтому я склоняюсь ко второму варианту.
ммм нет. Пара в целом защищена от перекрестных помех с помощью комбинации скручивания и использования дифференциальной сигнализации.
Экранирование тоже немного помогает, но это не основная линия защиты (например, у большинства категорий витых пар его нет. Два провода в паре определенно взаимодействуют друг с другом).0005
Вы должны убедиться, что провода соединены правильно (то есть пары контактов, которые должны подключаться к витой паре, или провода фактически подключены к витой паре проводов), иначе кабель будет иметь ужасную целостность сигнала и перекрестные помехи и, скорее всего, не будут использоваться для чего-либо выше 10BASE-T (и даже 10BASE-T, вероятно, полная чушь)
2
В мире существует множество различных цветовых кодов, в зависимости от того, где вы находитесь, для какой отрасли предназначена кабельная система и продукцию каких компаний вы используете. Я не знаком ни с одним цветовым кодом, который соответствует предоставленным вами цветовым парам, хотя цвета используются в некоторых из них. Это не значит, что его где-то нет, просто я о нем не знаю.
Я также сталкивался с кабелями, которые покупаются потому, что они дешевы и не соответствуют ни одному цветовому коду. Производители используют те цвета, которые они могут получить, и которые оказываются наименее дорогими в то время. В качестве шага вперед я видел кабели, которые соответствуют цветовым кодам, но несовместимы в одном и том же кабеле (например, первая пара может быть бело-синей, вторая пара бело-оранжевой/оранжевой, третья — бледно-зеленой/темно-зеленой). и четвертый «полупрозрачный» коричневый / сплошной коричневый).
Хотя иногда вам может сойти с рук изменение порядка пар, сами пары необходимо поддерживать. Если вы смешаете отдельные провода между несколькими парами, вы сведете на нет преимущества витой пары.
Витая пара также иногда называется симметричной парой, так как два отдельных провода в паре передают одинаковые и противоположные сигналы, что помогает свести на нет влияние внешних электромагнитных помех и перекрестных помех.
Вы можете найти больше ресурсов, выполнив поиск в Интернете, но я предоставлю ссылки на Википедию для быстрой справки, если вы хотите узнать больше:
- Сбалансированная линия
- Витая пара
- Дифференциальная сигнализация
1
Да, положение штифта и пары проводов установлены и должны совпадать.
Вы не можете выбрать любые два провода и назвать их парой.
- Положения контактов 4 и 5 являются первой парой.
- Положение контактов 1 и 2 — вторая пара.
- Положения контактов 3 и 6 являются третьей парой.
- Положения контактов 7 и 8 являются четвертой парой.
Изменить: Оглядываясь назад, все, что я написал после этого, на самом деле не соответствовало исходному вопросу, поэтому я отредактирую его и вместо этого просто оставлю ссылки
В кабеле CAT 7 провод защищен от перекрестных помех от своей пары из-за скручивания и защищен от перекрестных помех от всех других проводов благодаря двойному экранированию.
Экранирование помогает уменьшить входящие перекрестные помехи, но является основной защитой от входящих перекрестных помех (также известных как электромагнитные помехи — электромагнитные помехи). это просто сами повороты. Подробнее о снижении перекрестных помех и электромагнитных помех можно прочитать здесь.
5
Схема подключения Cat5: полное руководство
Знания
Знайте все о схеме подключения Cat5
Что такое кабель Cat5?
Кабель категории 5 Кабель или кабель категории 5 — это тип сетевого кабеля, изготовленного путем скручивания внутренних проводов. Вот почему он также известен как сетевой кабель с витой парой . Наиболее часто используемой формой кабеля Cat5 является кабель Cat5e, который поддерживает пропускную способность сети до 100 МГц. Кабель передает данные со скоростью 1000 BASE-T, то есть со скоростью гигабитного Ethernet.
Это кабели, обычно используемые в крупных центрах обработки данных, офисах компьютерных сетей и дома.
Что включает в себя кабель Cat5?
Базовая структура кабеля категории 5 опубликована ниже.
Источник: www.pcwdld.
com
Как показано на рисунке, кабель Cat5 включает в себя четыре витые пары внутренних кабелей, используемых для передачи данных. Эти четыре пары намотаны, образуя толстую проволоку. На концах кабеля Cat5 или Cat5e должны использоваться разъемы RJ45. Вы можете прекратить Кабель Cat5e двумя способами.
- Прямое завершение
- Прекращение кроссовера
Цвета проводов витой пары
Цвета включают оранжевый, зеленый, красный, синий и белый. Расположение этих проводов различается в зависимости от того, какой метод подключения вы выберете: перекрестный или прямой. При прямой передаче с распиновкой T568A порядок цветов: белый/зеленый, зеленый, белый/оранжевый, синий, белый/синий, оранжевый, белый/коричневый и коричневый.
В распиновке T568B порядок цветов: белый/оранжевый, оранжевый, зеленый/белый, синий, белый/синий, зеленый, белый/коричневый, коричневый. В перекрестной передаче порядок цветов для первого конца: белый / оранжевый, оранжевый, белый / зеленый, синий, белый / синий, зеленый, белый / коричневый и коричневый.
А на другом конце — белый/зеленый, зеленый, белый/оранжевый, белый/коричневый, коричневый, оранжевый, синий и синий/белый.
Внутри кабеля Cat5 или Cat5e находятся витые пары медных проводов, которые передают данные от одного узла к другому, используя концепцию аналоговых или цифровых сигналов. Проводка позволяет обмениваться данными со скоростью до 100 МГц и поддерживает как высокоскоростной Ethernet, так и гигабитный Ethernet.
Источник: www.fiber-optic-solutions.com
Настольный компьютер EdrawMax
Создайте более 280 типов диаграмм
Windows, Mac, Linux (работает во всех средах)
Профессиональные встроенные ресурсы и шаблоны
Локальное программное обеспечение для бизнеса
Безопасность данных корпоративного уровня
EdrawMax Онлайн
Создавайте более 280 типов диаграмм онлайн
Доступ к диаграммам в любом месте и в любое время
Сообщество шаблонов
Управление командой и сотрудничество
Интеграция личного облака и Dropbox
ПЫТАТЬСЯ ОНЛАЙН
Как работает проводка Cat 5?
Как подключить кабель Cat5?
Необходимо правильно подключить кабель Cat5.
Для этой цели следует консультироваться только с специалистом по компьютерным сетям, но вам следует внимательно следовать приведенным ниже шагам, если вы хотите подключить кабель Cat5 для своих домашних целей.
- Сначала снимите внешнюю оболочку кабеля Cat5 примерно на 2 дюйма.
- Вы увидите четыре витые пары, раскрутите их, чтобы они все стояли отдельно.
- Теперь вы должны установить их в соответствии с вашими потребностями. Если вы хотите перекрестную передачу, то сопоставьте их с помощью схемы ниже.
- И если вам нужна прямая передача, вы должны выровнять эти цветные провода, используя схему ниже.
- Теперь снимите те цветные провода, чтобы стала видна медь внутри них, и протяните их примерно от 1/2 до 3/4 дюйма.
-
Теперь вставьте эти провода в вилку RJ45 спереди, чтобы убедиться, что кабель вставлен полностью, а оболочка удлиняет вилку примерно на ½ дюйма, и эта область будет помещена внутрь обжимного инструмента.
- Возьмите обжимной инструмент и обожмите штекер RJ45.
- Теперь проверьте, правильно ли расположены провода в соответствии с описанными выше шагами.
- Когда закончите, отрежьте кабель к этой вилке. Лучше всего резать больше, чем вам нужно.
- Для второго штекера Rj45 выполните указанные выше действия.
Источник: www.ertyu.org
Источник: www.ertyu.org
Что произойдет, если вы неправильно подключите кабель Ethernet?
Кабели Cat5 и Cat5e поддерживают скорость до 100 Мбит/с и имеют четыре витые пары внутренних кабелей. Кабель Ethernet использует два из четырех проводов для своей функции, один для передачи данных, а другой для приема данных. Когда эти два провода подключены неправильно, Ethernet достаточно умен, чтобы использовать две другие пары из четырех пар.
Power Over Ethernet (POE) использует два неиспользуемых провода Ethernet для питания устройства, которое получает данные. Неисправность провода не будет мешать вашей передаче до тех пор, пока провода питания и обратного провода не будут перекрещены.
Схемы подключения Cat5
То, что написано выше, будет более понятно, когда мы увидим шаблоны схемы подключения.
Сначала мы увидим схему подключения прямотока с проводкой 568-А и 568-Б.
Источник: www.lanshack.com
Теперь обратите внимание на белый и синий провода, они расположены в порядке белый/синий и синий/пока и подключаются к контактам 5 и 4. Белый и оранжевый заказываются парами белый/оранжевый и оранжевый/белый и подключаются к контактам 1 и 2. Бело-зеленый и зелено-белый провода подключаются к контактам 3 и 6, а бело-коричневый и коричневый/белый – к контактам 7 и 8.
Источник: www.lanshack.com
Здесь белый/синий и синий/белый провода подключены к контактам 5 и 4. Провода зеленый/белый и белый/зеленый подключены к контактам 1 и 2. Оранжевый/белый и бело/оранжевый провода подключены к контактам 3 и 6. в то же время контакты белый/коричневый и коричневый/белый находятся на контактах 7 и 8.
Теперь мы увидим схему трансмиссии кроссовера .
В перекрестной передаче первый конец содержит оранжевый/белый и оранжевый провода на контактах 1 и 2. Зеленые/белые провода на контакте 3, а на контакте 4 есть синий провод. Сине-белые провода подключаются к контакту 5, а зеленый провод — к контакту 6.
Коричневый/белый и коричневый провода подключены к контактам 7 и 8. На другом конце зеленый/белый и зеленый провода подключены к контактам 1 и 2. Оранжевый/белый и синий провода подключены к контактам 3 и 4. Синий/белый и оранжевый к контактам 5 и 6. Коричнево-белый и коричневый провода к контактам 7 и 8.
Источник: www.cctvcamerapros.com/
Используйте EdrawMax для создания схемы подключения
Для создания таких схем проводки и кабелей вы можете пойти на Программное обеспечение EdrawMax полностью бесплатное. EdrawMax — это программа для создания диаграмм, которую вы можете использовать для создания диаграмм любого типа.
Программное обеспечение предназначено для всех, независимо от того, являетесь ли вы сетевым человеком или обычным человеком без опыта работы с компьютерными сетями.
Программное обеспечение содержит все важные инструменты и функции, которые помогут вам с монтажными схемами. Вы можете скачать свою диаграмму в различных форматах и поделиться ею в любой социальной сети. Бесплатная версия программного обеспечения позволяет вам создавать свои диаграммы, но если вам нужны более продвинутые функции, вам придется перейти на платную версию программного обеспечения.
Связанные статьи
Диаграммы ER для системы управления больницей: полное руководство Схема подключения генератора: полное руководство Основная идея Графический органайзер Полное руководство Круг Карта Полное руководство по дихотомическим ключам
ANSI TIA 568 C.
2 Стандарт для кабелей с витой парой| C2G
Телекоммуникационные кабели и компоненты со сбалансированной витой парой Стандарт
Стандарт ANSI/TIA 568 C.2 разработан Ассоциацией телекоммуникационной отрасли и предназначен для устранения недопонимания между производителями и покупателями, облегчения взаимозаменяемости и улучшения продукции, а также для помощи покупатель выбирает подходящий продукт для своих нужд. Эти стандарты охватывают кабели и компоненты витой пары 100 Ом категории 3, категории 5e, категории 6 и категории 6A. В документе указаны как обязательные, так и рекомендательные критерии. Обязательные критерии определяют минимальные приемлемые требования, которые применяются к защите, производительности, администрированию и совместимости. В рекомендательных критериях представлены критерии, которые повысят производительность кабельной системы. Документ разделен на следующие три основных раздела:
Общий
Общий раздел определяет обратную совместимость и совместимость кабелей.
Это означает, что все новые версии кабелей должны соответствовать требованиям, поддерживать передачу и работать в системе со старыми версиями кабеля. Важно отметить, что когда старые кабели или оборудование используются в системе с более новыми кабелями, производительность будет ограничена самым медленным компонентом системы. В общем разделе также указаны признанные категории кабелей и характеристики их передачи. | Кабель категории | Категория 3 | Категория 5e | Категория 6 | Категория 6a |
|---|---|---|---|---|
| Тип кабеля | Балансная витая пара 100 Ом | Балансная витая пара 100 Ом | Балансная витая пара 100 Ом | Балансная витая пара 100 Ом |
| Характеристики трансмиссии | от 1 до 16 МГц | от 1 до 100 МГц 903:30 | от 1 до 250 МГц | от 1 до 500 МГц |
Этот стандарт больше не признает старые устаревшие стандарты кабельных систем категорий 1, 2, 4 и 5.
Механические требования
В этой части документа определяются физические характеристики и характеристики механических характеристик, которым должен соответствовать кабель. В этом разделе также определяется, что производительность может быть достигнута только при использовании совместимых компонентов. Каждая категория кабеля должна состоять из четырех витых пар с одножильными или многожильными проводниками сечением от 22AWG до 24AWG с изоляцией из термопласта и общей оболочкой из термопласта диаметром не более 9 мм..0мм. В этом разделе также указывается, что кабели должны соответствовать требованиям к механическим характеристикам, испытаниям и методам испытаний, указанным ниже: –2006
Эта часть стандарта также определяет внутренний цветовой код проводников в кабель.
- Пара 1 — бело-голубая, синяя
- Пара 2 — бело-оранжевый, оранжевый
- Пара 3 — бело-зеленый, зеленый
- Пара 4 — бело-коричневый, коричневый
Кроме того, в этой части стандарта представлены две стандартные схемы выводов, T568A и T568B, для использования этого типа кабеля с восьмипозиционными модульными разъемами.
| Т568А | Т568Б |
|---|---|
| Штырь — цвет проводника | Штырь— цвет проводника 903:30 |
| 1 — белый — зеленый | 1 — белый — оранжевый |
| 2 — Зеленый | 2 — Оранжевый |
| 3 — Белый — Оранжевый | 3 — Белый — Зеленый |
| 4 — Синий | 4 — Синий |
| 5 — Белый — Синий | 5 — Белый — Синий |
| 6 — оранжевый | 6 — зеленый |
| 7 — Белый — Коричневый | 7 — Белый — Коричневый |
| 8 — Коричневый | 8 — Коричневый |
Примечание. Чаще используется T568B.
Требования к передаче
В этом разделе рассматриваются технические характеристики кабеля и компонентов.
- Обратные потери: Потеря мощности сигнала в результате отражения сигнала от разрыва в кабеле.
- Вносимые потери: Потеря мощности сигнала из-за встроенных устройств.
- Потери на перекрестных помехах на ближнем конце (NEXT): Потери, вызванные интерференцией между двумя парами в кабеле, измеренные на том же конце кабеля, что и передатчик.
- Суммарные потери перекрестных помех на ближнем конце (PSNEXT): Потери, вызванные суммой перекрестных наводок на ближнем конце трех пар в кабеле, поскольку они влияют на четвертую.
- Потери на перекрестных помехах на дальнем конце (FEXT): Потери, вызванные интерференцией между двумя парами в кабеле, измеренные на противоположном конце кабеля от передатчика.
- Коэффициент перекрестных помех затухания на дальнем конце (ACRF): разница между затуханием сигнала и перекрестными помехами на дальнем конце, измеренная в децибелах.
- Суммарное затухание перекрестных помех на дальнем конце (PSACRF): разница между затуханием сигнала и перекрестными помехами на дальнем конце по сумме мощностей, измеренная в децибелах.
- Потери при поперечном преобразовании (TCL): Отношение измеренного синфазного напряжения на паре к дифференциальному напряжению, приложенному к той же паре.
- Потери при поперечном преобразовании равных уровней (ELTCTL): Отношение измеренного напряжения синфазного режима на паре к напряжению дифференциального режима на другой паре, нормализованное для независимости от длины.
- Затухание при переходе: отношение между мощностью полезного сигнала и мощностью нежелательного излучения кабеля.
- Задержка распространения: количество времени, которое требуется для прохождения сигнала от передатчика к приемнику по кабелю.
- Перекос задержки распространения: разница в задержке распространения между самой быстрой и самой медленной парой.
- Power Sum Alien Near-End Crosstalk Loss (PSANEXT): Потери в одной паре, вызванные суммой посторонних перекрестных помех от других кабелей, измеренные на том же конце кабеля, что и передатчик.
- Средняя сумма внешних перекрестных наводок на ближнем конце (среднее значение PSANEXT): средние потери на всех парах, вызванные суммой внешних перекрестных наводок от других кабелей, измеренные на том же конце кабеля, что и передатчик.
