Что такое фазовые регуляторы мощности PR1500. Для чего они предназначены. Какие технические характеристики имеют регуляторы PR1500. Как правильно применять фазовые регуляторы PR1500. На что обратить внимание при использовании.
Назначение и особенности фазовых регуляторов мощности PR1500
Фазовые регуляторы мощности серии PR1500 предназначены для плавного регулирования напряжения в цепях переменного тока. Они позволяют изменять мощность различных электроприборов в диапазоне от 0 до 97% от номинальной.
Основные области применения регуляторов PR1500:
- Регулирование скорости вращения коллекторных электродвигателей переменного тока (электроинструменты, бытовая техника)
- Управление яркостью осветительных приборов с лампами накаливания
- Регулирование мощности электронагревательных устройств (обогреватели, паяльники и др.)
Ключевые особенности регуляторов PR1500:
- Сохранение фазового угла при колебаниях сетевого напряжения
- Плавное регулирование при малых углах проводимости вплоть до полного выключения
- Компактные размеры и небольшой вес (до 15 г)
- Широкий диапазон рабочих температур от -10°C до +100°C
Технические характеристики фазовых регуляторов PR1500
Регуляторы серии PR1500 имеют следующие основные технические параметры:
- Номинальное напряжение сети: 220 В
- Частота сети: 50 Гц
- Максимальная мощность нагрузки: 1500 Вт
- Диапазон регулирования мощности: 0-97%
- Действующее значение тока анода: 7 А (при 80°C), 2 А (при 100°C)
- Амплитуда напряжения в открытом состоянии: 1,75 В (при 8 А)
- Угол проводимости за половину цикла: 0-150°
Важной характеристикой является широкий диапазон регулирования — от нуля до почти 100% мощности. Это позволяет точно настраивать работу подключенных устройств.
Схемы включения фазовых регуляторов PR1500
Для корректной работы регуляторов PR1500 важно правильно их подключать в электрическую цепь. Рассмотрим основные схемы включения:Базовая схема включения
Простейшая схема включает в себя следующие элементы:
- Регулятор PR1500
- Переменный резистор R1 (75-150 кОм)
- Нагрузка (лампа, двигатель, нагреватель)
Регулятор подключается последовательно с нагрузкой. Переменный резистор R1 служит для задания уровня мощности.
Схема с защитой от помех
Для снижения уровня радиопомех рекомендуется дополнить базовую схему LC-фильтром:
- Катушка индуктивности L (10-100 мкГн)
- Конденсатор C (0,01-0,1 мкФ)
Фильтр подключается параллельно регулятору PR1500.
Рекомендации по применению фазовых регуляторов PR1500
Для обеспечения надежной и безопасной работы регуляторов PR1500 следует придерживаться следующих рекомендаций:
- Не превышать максимально допустимую температуру корпуса регулятора (100°C). При работе на полную мощность 1500 Вт необходимо обеспечить эффективный теплоотвод.
- Использовать теплопроводящий радиатор с эффективной площадью около 150 см² при нагрузке 1500 Вт.
- Применять теплопроводящую пасту между корпусом регулятора и радиатором.
- При работе на индуктивную нагрузку подключать параллельно регулятору RC-цепь (0,1 мкФ, 100 Ом).
- Не допускать работу регулятора на емкостную нагрузку.
Преимущества использования фазовых регуляторов PR1500
Применение регуляторов серии PR1500 дает ряд существенных преимуществ:
- Плавное и точное регулирование мощности различных электроприборов
- Энергосбережение за счет оптимизации потребляемой мощности
- Продление срока службы регулируемых устройств
- Повышение комфорта использования бытовой техники и электроинструментов
- Компактность и простота монтажа регуляторов
Эти преимущества делают регуляторы PR1500 востребованными в различных областях применения.
Меры безопасности при работе с фазовыми регуляторами PR1500
При использовании регуляторов PR1500 необходимо соблюдать следующие меры безопасности:
- Производить монтаж и подключение регулятора только при отключенном напряжении сети
- Обеспечить надежную изоляцию всех электрических соединений
- Не превышать максимально допустимую мощность нагрузки (1500 Вт)
- Обеспечить эффективное охлаждение регулятора при работе на большую мощность
- Не допускать попадания влаги и посторонних предметов внутрь корпуса регулятора
- При возникновении нештатных ситуаций немедленно отключить регулятор от сети
Соблюдение этих мер позволит избежать поражения электрическим током и выхода регулятора из строя.
Типичные неисправности и способы их устранения
При эксплуатации регуляторов PR1500 могут возникать следующие проблемы:
- Регулятор не включается:
- Проверить наличие напряжения в сети
- Проверить целостность предохранителя (при наличии)
- Проверить правильность подключения
- Нестабильная работа регулятора:
- Проверить качество контактных соединений
- Убедиться в отсутствии перегрева
- Проверить соответствие нагрузки допустимым параметрам
- Сильный нагрев корпуса:
- Уменьшить мощность нагрузки
- Улучшить условия охлаждения (установить радиатор большей площади)
При невозможности самостоятельно устранить неисправность следует обратиться к специалисту.
Фазовый регулятор мощности в категории «Техника и электроника»
Фазовый регулятор мощности 5 кВт, BTA41-600.
На складе в г. Софиевская Борщаговка
Доставка по Украине
110 грн
Купить
Фазовый регулятор мощности 4 кВт, BT139-600E.
На складе в г. Софиевская Борщаговка
Доставка по Украине
79 грн
Купить

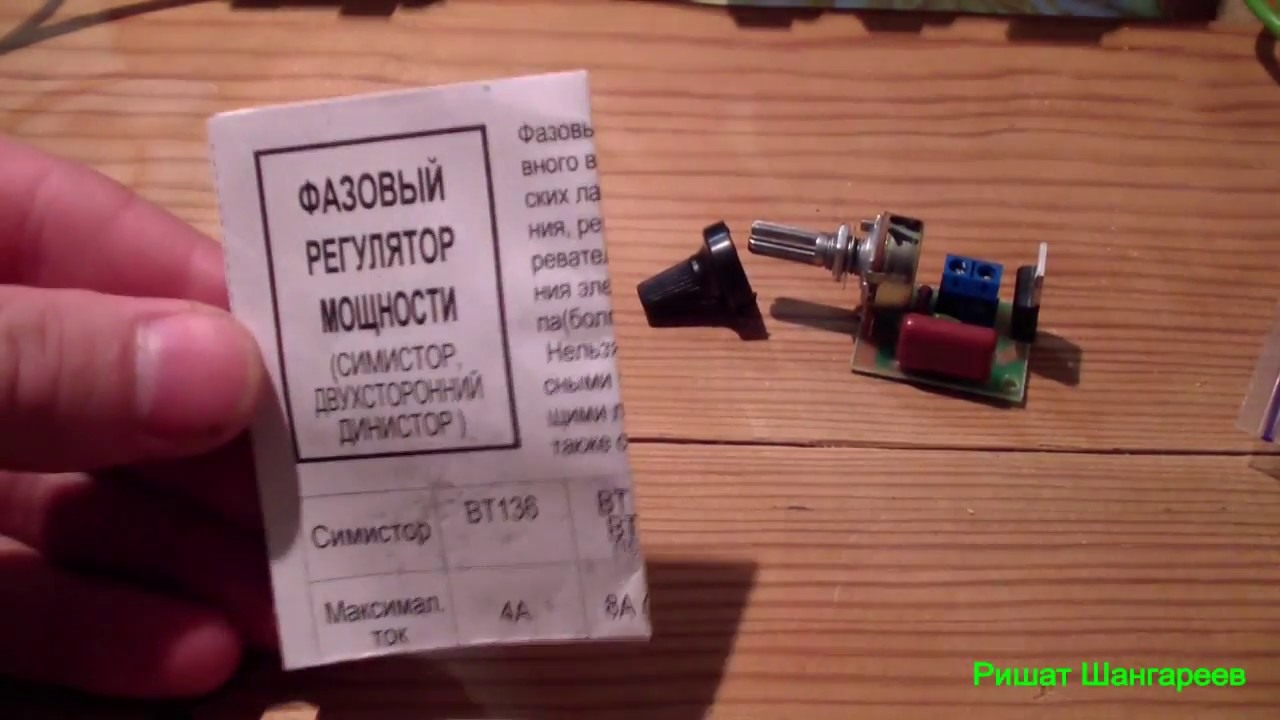

Фазовый регулятор мощности 1 кВт, BT136-600E.
На складе в г. Софиевская Борщаговка
Доставка по Украине
64 грн
Купить
Фазовый регулятор мощности 2 кВт, 220 В.
На складе
Доставка по Украине
96.75 грн
Купить
Фазовый регулятор мощности BTA41-600 Оригинал, 8,8кВт, с тиристорным управлением.
На складе в г. Софиевская Борщаговка
Доставка по Украине
170 грн
Купить
Фазовый регулятор мощности 2 кВт, BT137-600E.
На складе в г. Софиевская Борщаговка
Доставка по Украине
70 грн
Купить
Фазовый регулятор мощности переменного тока 220В, 10000Вт
На складе в г. Николаев
Доставка по Украине
1 552 грн
1 537 грн
Купить
Регулятор мощности — диммер 4000W-LP низкопрофильный 220V фазовый симисторный BTA41-600
Доставка из г. Кривой Рог
159 — 175 грн
от 3 продавцов
160 грн
Купить
Регулятор мощности — диммер 2000W 220V фазовый симисторный BTA-16
Доставка из г. Днепр
72.60 грн
Купить
Регулятор мощности — диммер 4000W 220V фазовый симисторный BTA41-600
Доставка из г. Днепр
159.50 грн
Купить
Регулятор мощности (Диммер) 4000W 220V фазовый симисторный BTA41-600
Доставка из г. Запорожье
203 грн
Купить
Фазовый регулятор мощности 8А, на диодах.
На складе в г. Софиевская Борщаговка
Доставка по Украине
100 грн
Купить
Диммер, фазовый регулятор мощности 2000Вт.
, 220В
Доставка из г. Гайворон
82 грн
Купить
КИТ, набор фазовый регулятор мощности 4кВт, BT139-600, BTA16-600
На складе в г. Софиевская Борщаговка
Доставка по Украине
74 грн/комплект
Купить
Плата фазовый регулятор мощности 8-24А, на диодах.
На складе в г. Софиевская Борщаговка
Доставка по Украине
21 грн
Купить
Смотрите также
КИТ, набор фазовый регулятор мощности 2кВт, BT137-600, BTA08-600
На складе в г. Софиевская Борщаговка
Доставка по Украине
66 грн/комплект
Купить
КИТ, набор фазовый регулятор мощности 1кВт, BT136-600
На складе в г. Софиевская Борщаговка
Доставка по Украине
60 грн/комплект
Купить
Диммер, Регулятор напряжения AC 5000Вт, 220В, в Корпусе
Доставка из г. Черновцы
377 грн
Купить
Диммер, Регулятор напряжения AC 10000Вт, 220В
Доставка из г.
Черновцы
465 грн
Купить
Регулятор напряжения 220В с вилкой, 100Вт
На складе в г. Николаев
Доставка по Украине
212 грн
Купить
Регулятор напряжения 220В, 10000Вт
На складе в г. Николаев
Доставка по Украине
1 493 грн
1 478 грн
Купить
Регулятор напряжения переменного тока 220В, 100вт
На складе в г. Николаев
Доставка по Украине
195 грн
Купить
Регулятор напряжения переменного тока 220В, 500Вт
На складе в г. Николаев
Доставка по Украине
573 грн
Купить
КИТ, набор фазовый регулятор мощности 100Вт, MAC97A6
На складе в г. Софиевская Борщаговка
Доставка по Украине
57 грн/комплект
Купить
Регулятор напряжения AC50-220V 2000W (ДИММЕР)
Доставка из г. Запорожье
85 грн
Купить
Регулятор напряжения 0-220V 10000W.
ДИММЕР
Доставка из г. Запорожье
599 грн
Купить
Плата фазовый регулятор мощности на м/с К1182ПМ1Р
На складе в г. Софиевская Борщаговка
Доставка по Украине
21 грн
Купить
Регулятор напруги 220В, 100Вт
На складе в г. Николаев
Доставка по Украине
224 грн
222 грн
Купить
Регулятор напруги 220В, 4кВт
На складе в г. Николаев
Доставка по Украине
812 грн
Купить
Фазовые регуляторы мощности PR1000, PR1500, PR1500ST назначение, характеристики, рекомендации по применению
Рис.1 цоколевка фазовых регуляторов мощности PR1000, PR1500, PR1500ST
Регулятор предназначен для применения в бытовых электроприборах и осуществляет плавное фазовое регулирование напряжения в цепи нагрузки с номинальной мощностью до 1500 Вт. Особенность регулятора — сохранение фазового угла при колебаниях сетевого напряжения, плавное регулирование при малых углах проводимости вплоть до полного выключения.
- частоту вращения коллекторного электродвигателя переменного тока — электроинструмент, пылесосы, электромиксеры, кухонные комбайны, электрокофемолки, стиральные машины и т.п.;
- яркость осветительных ламп накаливания;
- мощность электронагревательных приборов — паяльники, обогреватели, теплицы, инкубаторы и т.п..

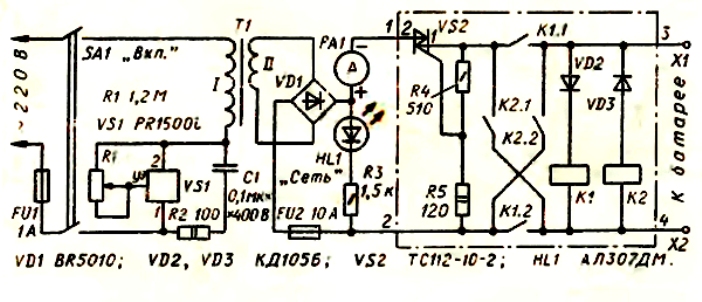

Рис.2 Типовые схемы включения фазовых регуляторов мощности PR1000, PR1500
Технические характеристики фазовых регуляторов мощности PR1000, PR1500, PR1500ST
| Номинальное напряжение сети | 220В. |
| Диапазон регулирования мощности | от 0 до 97% |
| Частота сети | 50 Гц. |
| Максимальная мощность нагрузки | PR1000 — 1500 Вт PR1500 — 1500 Вт |
| Действующее значение тока анода | 7 А (при 80 град. С) 2 А (при 100 град. С) |
| Амплитуда напряжения в открытом состоянии | 1,75 В (при 8 А) |
| Угол проводимости за половину цикла | 0. .. 150 град. |
| Рабочая температура корпуса | -10…+100 град. С. |
| Вес, не более | 15 г. |
Рис.2 Типовые схемы включения фазового регулятора мощности PR1500ST
Рекомендации по применению фазовых регуляторов мощности PR1000, PR1500, PR1500ST
1. Не превышайте максимально-допустимую температуру изделия. Регулятор мощности рекомендуется устанавливать на теплопроводящий радиатор. При работе на нагрузку 1500Вт/220В регулятор необходимо установить на теплоотводящем радиаторе с эффективной площадью ~ 150см 2. Между корпусом регулятора и радиатором необходимо применять теплопроводящую пасту.
2. При работе на индуктивную нагрузку (см. рисунок 3) между силовыми электродами регулятора рекомендуется включить последовательную RC-цепь (0,1 мкФ, 100 Ом).
3. Не допускайте работу регулятора на емкостную нагрузку.
4. Рекомендуемый интервал значений сопротивления резистора R1 = 75…150 кОм, рассеиваемая мощность 0,25 Вт.
5. При значении R1 = 150 кОм обеспечивается нулевое значение мощности в нагрузке.
6. Снижение уровня радиопомех должно предусматриваться выбором соответствующего LC-фильтра.
7. Защита от поражения электрическим током должна предусматриваться конструкцией прибора.
8. Соблюдайте правила безопасности при работе с напряжением 220 В.
Материалы по теме:
Низковольтный тиристорный регулятор напряжения
ورقة البيانات (PDF) البحث في الموقع
ورقة البيانات (PDF) البحث في الموقع — DataSheetWiki.com0 1 2 3 4 5 6 7 8 9 A B C D E F G H H I J K L M N O P Q R S T U V W X Y Z ВСЕ |
| رقم القطعة | شرح مفصل | المصنعين | ПДФ |
| 10N60K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 10N65K-MT | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 10N70Z-Q | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 11N50K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ | |
| 12N70K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 14N65K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15Н40К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15N65K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 15НМ50 | N-КАНАЛЬНЫЙ МОП-транзистор SUPER-JUNCTION | Юнисоник Текнолоджиз | ПДФ |
| 16N65K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 17N40K-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 17Н50К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 20Н40К-МТ | N-КАНАЛЬНЫЙ МОЩНЫЙ МОП-транзистор | Юнисоник Текнолоджиз | ПДФ |
| 22НМ60Н | N-канальный силовой МОП-транзистор | STMicroelectronics | ПДФ |
| 2EDL05I06BF | 600 В полумостовой привод затвора IC | Инфинеон | ПДФ |
| ورقة البيانات شعبية |
| XAL4040-103ME XAL4030-682ME XAL4030-472ME XAL4030-332ME XAL4020-601ME XAL4020-401ME XAL4020-222ME XAL4020-221ME |
Китай Robin Производитель бензиновых двигателей, Бензиновый двигатель, Бензиновый водяной насос Поставщик
Горячие продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Двигатель
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Генератор
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Профиль компании
{{ util.
each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
| Вид бизнеса: | Производитель/Фабрика | |
| Основные продукты: | Бензиновый двигатель Робина
,
Бензиновый двигатель
,
Бензиновый водяной насос
,
Бензиновый генератор
,
Робин . .. | |
| Среднее время выполнения: | Время выполнения в сезон пик: один месяц Время выполнения в межсезонье: в течение 15 рабочих дней |
Компания FuJirobin (Changzhou) Machinery I/E Co., Ltd. была основана в 2014 году и специализируется на производстве бензиновых двигателей. Наша продукция производится в соответствии с японскими техническими стандартами, продажи и качество являются конкурентоспособными.
