Проверка диода мультиметром на плате. Как проверить диод мультиметром: Полное руководство по диагностике полупроводников

Как правильно проверить диод мультиметром. Какие режимы использовать для тестирования. Как интерпретировать показания прибора. Как выявить основные неисправности диодов. Пошаговая инструкция по проверке диодов разных типов.

Особенности проверки диодов мультиметром

Диод — это полупроводниковый элемент, пропускающий электрический ток только в одном направлении. Эта особенность позволяет использовать диоды в различных электронных схемах для выпрямления переменного тока, защиты от обратного напряжения и других целей. Но как убедиться, что диод исправен и работает правильно. Для этого можно воспользоваться обычным мультиметром.

Большинство современных цифровых мультиметров имеют специальный режим для проверки диодов. Он обозначается символом диода на переключателе режимов. В этом режиме мультиметр подает на диод небольшое напряжение и измеряет падение напряжения на p-n переходе.

При проверке диода в прямом включении мультиметр показывает не сопротивление перехода, а его пороговое напряжение. Это напряжение, при котором p-n переход полностью открывается и начинает пропускать ток. Для кремниевых диодов оно обычно составляет 0.6-0.7 В, для германиевых — 0.2-0.3 В.

Пошаговая инструкция по проверке диода

Для проверки диода мультиметром выполните следующие действия:

1. Установите мультиметр в режим проверки диодов (символ диода).
2. Подключите красный щуп к аноду диода, а черный — к катоду.
3. На дисплее должно отобразиться пороговое напряжение диода (0.6-0.7 В для кремниевых).
4. Поменяйте щупы местами — на дисплее должна быть «1», означающая высокое сопротивление.
5. Если показания отличаются от указанных, диод неисправен.

При проверке важно соблюдать следующие правила:

• Не касаться руками выводов диода и щупов одновременно — это исказит результаты.
• Желательно выпаять хотя бы один вывод диода из платы для точности измерений.
• Убедиться в исправности щупов и проводов мультиметра.

Как определить неисправность диода

Основные неисправности диодов, которые можно выявить мультиметром:

• Пробой p-n перехода — диод пропускает ток в обоих направлениях, сопротивление близко к нулю.
• Обрыв — диод не пропускает ток ни в одном направлении, сопротивление бесконечно.
• Утечка — повышенный обратный ток, сниженное обратное сопротивление.

Если при проверке диода мультиметр показывает нетипичные значения, это указывает на его неисправность. Такой диод нужно заменить для корректной работы электронного устройства.

Особенности проверки разных типов диодов

Различные типы диодов имеют свои нюансы при проверке мультиметром:

• Светодиоды — при прямом включении должны светиться, пороговое напряжение 1.8-3 В.
• Стабилитроны — нужно проверять напряжение стабилизации отдельной схемой.
• Диоды Шоттки — имеют меньшее прямое падение напряжения (0.2-0.4 В).
• Диодные мосты — проверяются поочередно все четыре диода в сборке.

При проверке специализированных диодов важно учитывать их особенности и сверяться с документацией производителя на конкретную модель.

Можно ли проверить диод, не выпаивая из платы?

Проверку диода можно провести, не выпаивая его полностью из печатной платы. Однако для получения точных результатов рекомендуется отпаять хотя бы один вывод диода. Это необходимо, чтобы исключить влияние других элементов схемы на результаты измерений.

Если не отпаять диод, измерительный ток может протекать через соседние компоненты, искажая показания. В некоторых случаях, когда видно, что рядом нет других элементов, можно проверить диод и без выпаивания. Но в сложных платах лучше все же отпаять один вывод для надежности.

Какой мультиметр лучше использовать для проверки диодов?

Для проверки диодов подойдет практически любой цифровой мультиметр с режимом тестирования диодов. Важные характеристики:

• Наличие специального режима проверки диодов
• Точность измерения напряжения не хуже 0.1 В
• Качественные измерительные щупы
• Звуковая прозвонка (необязательно, но удобно)

Из бюджетных моделей хорошо подойдут мультиметры фирм UNI-T, Mastech, ANENG. Из профессиональных — Fluke, APPA, GW Instek. Главное — наличие нужных функций и хорошее качество изготовления.

Частые ошибки при проверке диодов

При тестировании диодов мультиметром нужно избегать следующих типичных ошибок:

• Неправильное подключение щупов (перепутаны анод и катод)
• Касание руками выводов диода и щупов одновременно
• Проверка диода, не выпаянного из сложной схемы
• Использование неисправных или окисленных щупов
• Неверная интерпретация показаний мультиметра

Соблюдение правильной методики и внимательность позволят избежать ошибок и получить достоверные результаты проверки диодов мультиметром.

Заключение

Проверка диодов с помощью мультиметра — несложная, но важная процедура при диагностике и ремонте электронных устройств. Зная особенности работы диодов и правила их тестирования, можно быстро выявить неисправные элементы. Регулярная проверка диодов поможет поддерживать электронную технику в рабочем состоянии и предотвращать более серьезные поломки.

Как проверить диод мультиметром не выпаивая

Содержание

1. Как проверить диод мультиметром
2. Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром
3. Как проверить диодный мост мультиметром

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

Как проверить светодиод, стабилитрон, диод  Шоттки мультиметром

Светодиоды проверяются таким же образом, как и силовые диоды — на сопротивление. При прямом подключении щупов прибора к светодиоду дисплей покажет небольшое сопротивление. При этом светодиод может иметь тусклое свечение. Если поменять щупы, то сопротивление перехода будет велико.

Диод Шоттки проверяется способом проверки обычного диода. Стабилитрон тоже проверяется в разных положениях электродов. Но этого для проверки стабилитронов недостаточно. Мультиметр может показать допустимые значения сопротивлений в обоих направлениях перехода, а напряжение стабилизации будет отличаться от необходимого значения.

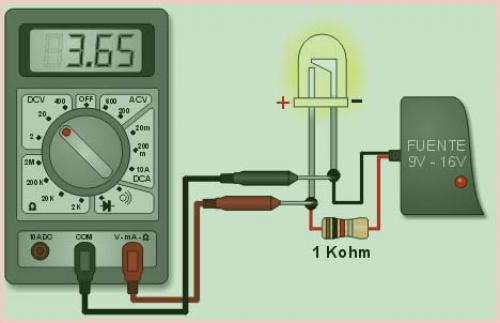

Простая схема проверки стабилитрона

Для проверки напряжения стабилизации нужно собрать простейшую схему с токогасящим сопротивлением. Напряжение источника питания обычно берется на 2 — 3 В выше напряжения стабилизации стабилитрона. В качестве примера возьмем стабилитрон Д814Б с напряжением стабилизации 9 В и током стабилизации 5 ма. Ограничительный резистор можно приблизительно рассчитать по формуле:

R = U1-U2/I = 12 -9/0,005 = 600 Ом.

Где,

U1 – напряжение источника питания,

U2 – напряжение стабилизации стабилитрона,

I – номинальный ток стабилитрона.

Поставив такое сопротивление в схему проверки стабилитрона, меряют напряжение стабилизации на стабилитроне, оно должно быть 9 В с учетом отклонения + 0,5 — 1 В, то есть напряжение стабилизации должно иметь значение 8 — 9,5 Вольт.

Как проверить диодный мост мультиметром

Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.

Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.

Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.





Помогла вам статья?

Как проверить диод мультиметром без выпаивания

Содержание:

Диод – одна из самых распространенных радиодеталей в современной электротехнике. Без нее невозможно собрать ни один электрический прибор. Он используется в производстве и электрических чайников и сложнейших аппаратов МРТ. Встает вопрос, как проверить диод? Это можно сделать самым обычным цифровым мультиметром, которые есть у любого радиолюбителя. Проверка для разных типов диодов отличается друг от друга и имеет некоторые характерные особенности, которые зависят от строения, назначения, типа, параметров работы и других свойств конкретного диода.

Для этого был разработан специальный режим, на котором осуществляется проверка диода. Именно таким образом проверяется его работоспособность, состояние, соответствие техническим характеристикам. При появлении на экране измерительного прибора появится напряжение в промежутке между 0,6-0,7 В, значит радиодеталь исправна. В статье подробно описан весь процесс проверки диода, порядок действия, все особенности и разных типов. В данном материале содержатся несколько видеороликов и подробный практический материал в заключении.

Проверка диода.

Тестирование обычного диода, используя аналоговый мультиметр.

Чтобы проверить обычный Кремниевый диод, используя аналоговый мультиметр, поместите селектор мультиметра в позицию низкого сопротивления (1K). Соедините положительный вывод мультиметра к аноду диода и отрицательный вывод мультиметра к катоду диода. Если мультиметр показывает чтение низкого сопротивления, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить прямосмещенный режим диода.

Теперь поместите селектор мультиметра в позицию высокого сопротивления (100K).  Соедините положительный вывод мультиметра к катоду диода и отрицательный вывод к аноду диода. Если мультиметр показывает бесконечное чтение, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить обратный режим блокирования диода. Мультиметр показывает бесконечное или очень высокое сопротивление, потому что у обратно-смещенного диода есть очень высокое сопротивление (обычно в диапазоне сотен Омов K).

Диод и светодиод.

Тестирование Диода Зенера

Прямые характеристики Диода Зенера подобны обычному диоду. Так методы, используемые для того, чтобы протестировать вперед проводящий режим любого обычного диода, также применимо к Диоду Зенера . Но в обратном режиме, у напряжения обратного пробоя есть большое значение, и это должно быть в частности протестировано. Например, 5.3-вольтовый Диод Зенера должен начать проводить только, когда примененное обратное напряжение просто превышает 5.3V. Режим обратного смещения Диода Зенера может быть легко протестирован при помощи схемы, данной ниже. Сопротивление R1 может обычно быть 100 Омов.

Мультиметр должен быть в режиме напряжения. Теперь медленно увеличивайте производство переменного источника питания и одновременно наблюдайте напряжение, показанное в мультиметре. Дисплей мультиметра увеличивается вместе с увеличением напряжения источника питания до напряжения пробоя. Кроме того показания мультиметра остается неизменным несмотря на напряжение источника питания. Это вызвано тем, что Диод Зенера находится теперь в области пробоя, и напряжение через него останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.

[stextbox id=’info’]Если показание мультиметра  равно напряжению пробоя, определенному производителем, мы можем предположить, что Диод Зенера исправен. При выполнении этого теста не забудьте не превышать входное напряжение возбуждения к точке, которая вынуждает Диод Зенера рассеять больше питания. Обычно оно не должно превышать  больше, чем 10mA[/stextbox]

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

• светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
• защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

• превышение максимально допустимого уровня прямого тока;
• превышение обратного напряжения;
• некачественная деталь;
• нарушение правил эксплуатации прибора, установленных производителем.

https://www.youtube.com/watch?v=3ET6FU3mKuU

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Интересное по теме: Как используются фотореле для уличного освещения.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

• измеряет напряжение;
• определяет сопротивление;
• проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

• необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
• при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
• красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
• после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
• делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Материал в тему: устройство подстроечного резистора.

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

1. При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
2. Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
3. При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Материал в тему: Что такое кондесатор

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

[stextbox id=’info’]При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше. [/stextbox]

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Два диода Шоттки.

Проверка работоспособности диода, светодиода, стабилитрона.

• Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
• Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
• Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;
• Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
• Меняем местами красный и черный щуп прибора;
• Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;
• Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
• Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Проверка диода.

Заключение

В данной статье описаны главные этапы проверки диода мультиметром. Более подробную информацию можно узнать из статьи Как проверять мультиметром радиодетали.  В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.radioschema.ru

www.ledsovet.ru

www.electrongrad.ru

www.svetilnik.info

Предыдущая

ПрактикаПроверка реле при помощи мультиметра

Следующая

ПрактикаКак проверить стабилитрон на работоспособность

Как проверить диод с помощью мультиметра: полное руководство

Диод — это полупроводниковый прибор, пропускающий ток только в одном направлении. Из-за этого диоды используются в различных электронных схемах.

Если у вас есть мультиметр, вы можете легко проверить диод, чтобы убедиться, что он работает правильно. Эта статья покажет вам, как сделать именно это .

Это необходимо знать перед проверкой диода с помощью мультиметра

Подавляющее большинство современных цифровых мультиметров имеют функцию проверки диодов . Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается символом диода рядом с маркировкой переключателя режимов мультиметра.

Небольшое замечание! Следует понимать, что при проверке диодов в прямом включении на дисплее отображается не сопротивление перехода, как многие думают, а его пороговое напряжение! Это также называется падением напряжения на p-n переходе. Это напряжение, выше которого p-n переход полностью открывается и начинает пропускать ток. Если использовать аналогию, это количество силы, чтобы открыть дверь для электронов. Это напряжение составляет от 100 до 1000 милливольт (мВ).

Вот что показывает дисплей устройства.

В обратном направлении, когда минус (-) вывод тестера подключен к аноду, а плюс (+) к катоду, на дисплее не должно отображаться никаких значений. Это указывает на то, что соединение неисправно и ток в обратном направлении не течет.

Обратите внимание, что при измерении нельзя удерживать обеими руками штифты испытуемого элемента и металлические щупы . Это грубая ошибка. При этом измеряем не только параметры диода, но и сопротивление нашего корпуса. Это может существенно повлиять на результат теста.

Зонды и выводы кювет можно держать только одной рукой! В этом случае в измерительную цепь включаются только измерительный прибор и испытуемый элемент.

Эта рекомендация действительна также при измерении сопротивления резисторов и при проверке конденсаторов.

Не забывайте это важное правило!

Простой способ проверить диод с помощью мультиметра

Итак, проверим диод в прямом включении . В этом случае подключите плюсовой щуп (красный) мультиметра к аноду диода. Минусовой щуп (черный) подключается к катоду. На картинке выше видно, что цилиндрический корпус диода имеет с одной стороны белое кольцо. Это сторона с выводом катода. Так маркируется катодный вывод большинства диодов. На дисплее цифрового мультиметра должно появиться пороговое значение напряжения.

Теперь проверим диод в обратном направлении . Напомним, что диод не пропускает ток в обратном направлении. Забегая вперед, отметим, что небольшой ток все же течет через p-n переход в обратном направлении. Это так называемый обратный ток. Но он настолько мал, что его обычно не учитывают.

Изменить подключение диода к измерительным щупам мультиметра. Подсоедините красный щуп к катоду, а черный к аноду.

На дисплее появится «1» в старшем разряде дисплея. Это указывает на то, что диод не проводит ток и его сопротивление велико. Итак, диод мы проверили, он полностью исправен.

Можно ли проверить диод не выпаивая его из платы?

Да, можно . Но в этом случае необходимо выпаять хотя бы один его вывод из платы. Это необходимо сделать, чтобы исключить влияние других деталей, которые подключены к проверяемому диоду.

Если этого не сделать, то измерительный ток будет протекать через все, включая подключенные к нему элементы. В результате проверки показания мультиметра будут ошибочными!

В некоторых случаях этим правилом можно пренебречь, например, когда хорошо видно, что на печатной плате нет деталей, которые могут повлиять на результат проверки.

Наиболее распространенные неисправности диодов

Диод имеет две основные неисправности. Это пробой соединения и разрыв соединения.

• Поломка . Когда диод выходит из строя, он превращается в обычный проводник и может свободно пропускать ток как в прямом, так и в обратном направлении. При этом, как правило, зуммер мультиметра издает звуковой сигнал, а на дисплее отображается значение сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и ноль.
• Поломка . Когда диод открыт, он не пропускает ток ни в прямом, ни в обратном направлении. В любом случае на дисплее устройства отображается «1». При этом дефекте диод является изолятором. «Диагноз» — обрыв может быть случайно поставлен и исправный диод. Особенно легко это сделать, когда щупы тестера изношены и повреждены. Убедитесь, что щупы в хорошем состоянии, провода щупов очень тонкие и легко рвутся при частом использовании.

Часто задаваемые вопросы

Подходит ли мультиметр Fluke для проверки диодов?

Мультиметр Fluke — хороший выбор для проверки диодов. Важно выбрать мультиметр, обладающий нужными вам свойствами и функциями.

Fluke 189 и 289: что лучше для проверки диодов?

Оба Fluke 189 и 289 подходят для тестирования диодов. Однако 289 более точен и имеет больше возможностей, чем 189.

Подходит ли бюджетная модель мультиметра для проверки диодов?

Бюджетная модель мультиметра хороша для проверки диодов, если она имеет нужные вам характеристики и функции. Перед покупкой обязательно внимательно ознакомьтесь со спецификациями, чтобы убедиться, что мультиметр может делать то, что вам нужно.

Как определить, что диод перегорел?

Если диод перегорел, он больше не сможет проводить ток. Это можно проверить мультиметром, измерив сопротивление диода. Если сопротивление бесконечно, то диод перегорел.

Что происходит при выходе из строя диода?

Неисправный диод может привести к неисправности цепи. Если диод не проводит должным образом, это может привести к перегреву схемы или прекращению работы .

Что такое низкое сопротивление при проверке диода?

При проверке диода низкое сопротивление указывает на то, что диод работает правильно. Если сопротивление высокое, это может указывать на то, что диод поврежден или не работает должным образом.

Что разрушает диод?

Есть несколько вещей, которые могут разрушить диод, в том числе перегрев, обратное напряжение и чрезмерный ток . Перегрев может произойти, если диод используется в слишком жаркой среде или если он используется слишком долго. Обратное напряжение может возникнуть, если диод подключен к источнику питания с неправильной полярностью.

Можете ли вы проверить диод в цепи?

Да . Вы можете проверить диод в цепи, измерив падение напряжения на диоде с помощью мультиметра.

Какое сопротивление имеет диод?

Диод имеет очень малое сопротивление во включенном состоянии и большое сопротивление в выключенном состоянии.

Блокирует ли диод напряжение?

Диод позволяет току течь только в одном направлении, поэтому он эффективно блокирует напряжение в обратном направлении.

Какова цель проверки диода?

Цель проверки диода – определить, правильно ли он работает. Это можно сделать, измерив напряжение на диоде, а также ток через него. Если диод работает правильно, напряжение будет положительным, когда через него протекает ток в прямом направлении, и отрицательным, когда через него протекает ток в обратном направлении.

Видео по теме: проверка диода мультиметром

Подведение итогов

Проверка диода с помощью мультиметра — это простой и понятный процесс . Следуя шагам, описанным в этой статье, вы легко сможете проверить исправность своих диодов. Помните, всегда обращайтесь к руководству пользователя вашего мультиметра за конкретными инструкциями по использованию его возможностей и функций.

Как тестировать диоды в цепи

••• Steven Puetzer/Photodisc/Getty Images

Обновлено 24 апреля 2017 г.

Автор: Douglas Quaid

Диод — это биполярный полупроводник, пропускающий ток только в одном направлении. Положительный вывод диода называется анодом, а отрицательный вывод — катодом. Вы можете повредить диод, превысив его номинальные значения напряжения или тока. Часто неисправный диод позволяет току беспрепятственно проходить в любом направлении. Проверить диод можно с помощью мультиметра. Существует много разных стилей и марок мультиметров, но все они работают одинаково и предлагают схожие функции. Цифровой мультиметр имеет ЖК-дисплей, на котором печатается значение, а аналоговый мультиметр использует стрелку и шкалу.

Использование цифрового мультиметра

Подсоедините банановые штекеры двух щупов к мультиметру, если в мультиметре используются съемные щупы. Подсоедините красный щуп к красному разъему, а черный щуп к разъему с маркировкой «COM» (общий, еще один термин для заземления). определяется схематическим символом диода, треугольником, указывающим на линию

Определите катод диода, который вы хотите проверить Катод отмечен цветной полосой вокруг одного конца диода Другой конец диода называется анодом.

Подсоедините красный щуп к аноду, а черный щуп к катоду. Таким образом, диод смещен в прямом направлении, поэтому, если он работает правильно, он должен проводить ток. Ваш мультиметр должен отображать показания напряжения. Само значение напряжения не имеет значения, пока оно присутствует. Если ваш измеритель не показывает напряжения или выдает сообщение об ошибке, либо вы перепутали анод и катод, либо диод неисправен.

Поменяйте местами щупы так, чтобы красный щуп был подключен к катоду, а черный щуп — к аноду. Диод не должен так проводить. Если диод работает, ваш измеритель должен отображать какое-то сообщение «за пределами шкалы» или «вне диапазона». Точное сообщение будет варьироваться от счетчика к счетчику. Если ваш измеритель отображает показания напряжения, диод вышел из строя.

Использование аналогового мультиметра

Подсоедините красный щуп к положительной клемме мультиметра, а черный щуп к клемме заземления мультиметра, как и в случае с цифровым мультиметром.

Поверните циферблат на измерителе, чтобы проверить диапазон низкого сопротивления, например 10 Ом или аналогичный, в зависимости от того, что доступно на вашем измерителе.

Подсоедините черный щуп к аноду диода, а красный щуп к катоду. В аналоговом измерителе полярность щупов меняется на противоположную, когда вы измеряете сопротивление. Если диод работает, он должен проводить ток, поэтому циферблат должен показывать низкое значение сопротивления.
