Провод для люстры: как правильно подключить и выбрать кабель для освещения

Как правильно подобрать провод для люстры. Какое сечение кабеля выбрать для освещения. Как подключить люстру с разным количеством проводов. Схемы подключения люстры к одноклавишному и двухклавишному выключателю.

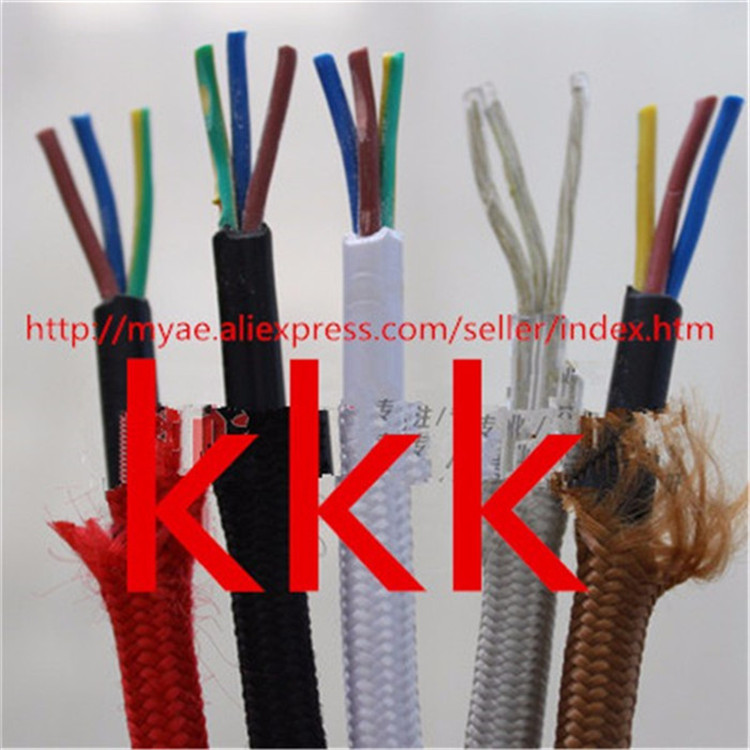

Выбор провода для люстры: основные характеристики

При выборе провода для подключения люстры необходимо учитывать несколько важных параметров:

• Сечение жил
• Материал проводника
• Тип изоляции
• Количество жил
• Гибкость провода

Рассмотрим каждую характеристику подробнее, чтобы правильно подобрать кабель для освещения.

Сечение жил провода для люстры

Сечение провода для люстры выбирается исходя из мощности подключаемых светильников. Для большинства бытовых люстр подходит провод сечением 0,75-1,5 мм2. Более точно подобрать сечение можно по таблице:

• До 200 Вт — 0,5 мм2
• 200-400 Вт — 0,75 мм2
• 400-700 Вт — 1 мм2
• 700-1000 Вт — 1,5 мм2

Для мощных многорожковых люстр рекомендуется использовать провод сечением 2,5 мм2.

Материал проводника

Для подключения люстр используются медные провода. Алюминиевые провода для бытовой проводки запрещены из-за повышенной пожароопасности. Медные провода обладают лучшей проводимостью и надежностью.

Тип изоляции

Для внутренней проводки подходят провода с ПВХ-изоляцией. Для открытой проводки лучше выбрать провод с двойной изоляцией. В помещениях с повышенной влажностью применяют провода с влагостойкой изоляцией.

Количество жил

Для подключения люстры обычно используют двух- или трехжильный провод. Двухжильный подходит для простых одноклавишных выключателей. Трехжильный провод нужен для подключения люстры к двухклавишному выключателю с раздельным включением групп светильников.

Гибкость провода

Для люстр лучше выбирать гибкий многожильный провод. Он более удобен при монтаже и менее подвержен изломам. Жесткий одножильный провод подходит только для стационарной скрытой проводки.

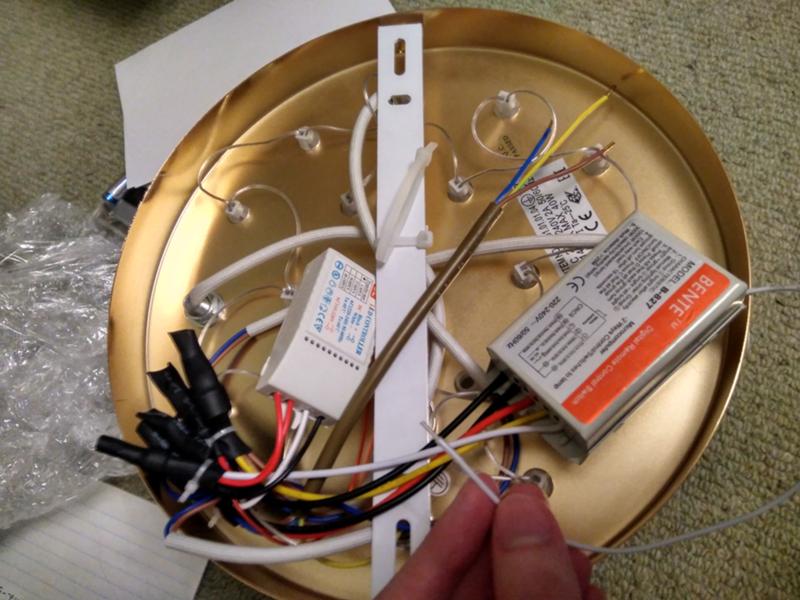

Как правильно подключить люстру к проводке

Схема подключения люстры зависит от количества проводов на потолке и в самой люстре. Рассмотрим основные варианты подключения.

Подключение люстры с 2 проводами

Самый простой вариант — когда и на потолке, и в люстре по 2 провода. В этом случае провода просто соединяются между собой:

• Фазный провод люстры соединяется с фазным проводом на потолке
• Нулевой провод люстры соединяется с нулевым проводом на потолке

Определить фазный и нулевой провод можно с помощью индикаторной отвертки. Фазный провод при касании индикатором будет светиться.

Подключение люстры с 3 проводами к двухклавишному выключателю

Если в люстре 3 провода, а на потолке 2, то подключение выполняется так:

• Нулевой провод люстры соединяется с нулевым проводом на потолке
• Два фазных провода люстры соединяются с фазным проводом на потолке через двухклавишный выключатель

Это позволит включать группы светильников раздельно.

Подключение люстры с 2 проводами к трехпроводной проводке

Если на потолке 3 провода, а в люстре 2, то схема подключения такая:

• Нулевой провод люстры соединяется с нулевым проводом на потолке
• Фазный провод люстры соединяется с двумя фазными проводами на потолке через одноклавишный выключатель

При этом оба фазных провода будут работать синхронно.

Типичные ошибки при подключении люстры

При самостоятельном подключении люстры встречаются следующие ошибки:

• Неправильное определение фазного и нулевого провода
• Некачественная скрутка или соединение проводов
• Использование провода недостаточного сечения
• Отсутствие изоляции соединений
• Подключение без выключателя напрямую к сети

Чтобы избежать этих ошибок, необходимо внимательно изучить схему подключения и использовать качественные материалы и инструменты.

Меры безопасности при подключении люстры

При работе с электропроводкой необходимо соблюдать правила электробезопасности:

• Обесточить электрическую сеть перед началом работ
• Использовать инструменты с изолированными ручками
• Проверять отсутствие напряжения индикатором
• Не работать с проводкой во влажном помещении
• Надежно изолировать все соединения
• При отсутствии опыта обратиться к квалифицированному электрику

Соблюдение этих простых правил позволит безопасно подключить люстру и избежать поражения электрическим током.

Выбор провода для люстры в зависимости от помещения

Тип провода для подключения люстры зависит от особенностей помещения:

• Для сухих жилых помещений подойдет обычный ПВХ-провод
• В помещениях с повышенной влажностью нужен влагостойкий провод
• Для открытой проводки используют провод с двойной изоляцией
• В деревянных домах применяют провод, не распространяющий горение
• На улице и в подсобных помещениях нужен морозостойкий провод

Правильный выбор провода обеспечит надежность и безопасность электропроводки в любых условиях эксплуатации.

Как нарастить провода для подключения люстры

Иногда длины проводов, выходящих из потолка, не хватает для подключения люстры. В этом случае провода можно нарастить следующими способами:

• С помощью клеммных колодок
• Пайкой с последующей изоляцией
• Опрессовкой гильзами
• Винтовыми зажимами

При наращивании важно использовать провод того же сечения и надежно изолировать места соединений. Лучше всего для этого подходят термоусадочные трубки.

Заключение

Правильный выбор и подключение провода для люстры — важный этап монтажа освещения. Соблюдение рекомендаций по подбору сечения, типа изоляции и схемы подключения обеспечит безопасную и надежную работу светильника. При отсутствии опыта электромонтажных работ лучше доверить подключение люстры профессиональному электрику.

Кабель для освещения: марка, сечение, характеристики

• Статья
• Видео

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях.

• Конструкция и сечение
• Условия эксплуатации
• В квартире и частном доме
• На улице или в гараже
• На балконе или на крыльце дома
• В саду
• В бане или санузле

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках.

Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

• Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
• Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

• Как выбрать кабель для розеток
• Как сделать уличное освещение своими руками
• Светодиодное освещение в квартире

Как подключать люстры — на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

• Необходимые инструменты ↓
• Обозначения проводов ↓
• Схемы подключения ↓
• 2 провода на люстре, 2 на потолке ↓
• 3 и более провода на люстре и 2 на потолке ↓
• 2 провода на люстре, 3 и более на потолке ↓
• Несколько люстр к 1 одноклавишному выключателю ↓
• Несколько люстр к 1 трёхклавишному выключателю ↓
• 1 люстра на 2 разных выключателя ↓
• Подключение люстры с вентилятором ↓
• Крепление люстры на потолке ↓
• Крепление люстры не более 3-4 кг ↓
• Крепление люстры более 5 кг ↓
• Крепление люстры с помощью кронштейна ↓
• Наращивание или удлинение проводов при подключении ↓
• Сечение провода для подключения люстры ↓
• Техника безопасности ↓

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

Желто зеленый провод на люстре. Как подключить люстру с тремя проводами

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

• лампы накаливания:
• люминесцентные лампы;
• светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

• светильник с двумя проводами;
• люстра с тремя проводами;
• осветительный прибор с четырьмя проводами;
• люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

• желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
• провод синего цвета – нулевой;
• черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами, когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

1. Выключаем с помощью автомата освещение в выбранной комнате.
2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
4. Убираем руки от проводов и подключаем напряжение.
5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
4. Включить напряжение.
5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

• Определить фазный провод с помощью индикаторной отвертки, пометить его.
• Обесточить сеть.
• Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
• Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

• Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
• Обесточиваем помещение.
• Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
• Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
• Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

• Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
• Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
• На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

1. Указатель напряжения
2. Пассатижи
3. Мультиметр
4. Изолента
5. Клеммная колодка
6. Маркер
7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

• ноль – синий
• фаза – белый
• заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Правила безопасности

Главное правило – соблюдать осторожность и быть максимально внимательными, когда проводится подключение не

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

Потолок

С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

Люстра

Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

Предупреждение:

В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

Электрический провод — прозрачное золото или прозрачное серебро для замены проводов — King’s Chandelier Co

Никель и латунь

Для наших хрустальных люстр вы можете выбрать отделку из латуни или никеля. Латунь — это слегка блестящая латунь (не оранжевая), а никель — полированный никель. Почему блестящие металлы? Он соответствует блеску хрусталя. Какие детали металлические?

• Небольшие поддерживающие детали под хрустальные рамы.
• Закрепление в кристалле. Обычно этот штифт соответствует металлической отделке вашей люстры; однако бывают случаи, когда мы используем никелевые штифты на латунной отделке, потому что они лучше всего сочетаются с кристаллом.
• Цепь и потолочная фурнитура.
• Провод, который проходит через кронштейны к потолку, выполнен из золота, чтобы соответствовать латунному выбору, или бесцветного, чтобы соответствовать никелевому выбору.







Миндаль: Кулон в форме граненого миндаля. Чаще называют грушей, но нам больше нравится миндаль.

Кронштейн: Хрустальный или металлический элемент, закрывающий провод и поддерживающий электрическую розетку. Их также можно назвать «ветвями».

Гирлянды от руки к руке: Отдельные нити кристаллов, ниспадающие с одной руки на другую. Они могут прикрепляться к передней части руки, к бобече или к какой-либо точке самой руки.

Подлокотник: В нашем случае это стальная пластина в нижней части выноса. Это то, что поддерживает руки.

Фестоны между дужками: Двойные нити хрусталя, которые ниспадают с верхней части хрустальной люстры под бобышки дужек.

Бобече: Кристалл в форме тарелки. Исторически сложилось так, что они были предназначены для улавливания воска, капающего со свечей.

Нижняя часть: хрустальные накладки и фурнитура, соединенные вместе в одну деталь, закрывающую электрические соединения в нижней части люстры.

Перерыв: Хрустальные колонны, сложенные друг в друга, образуя основу.

Канделябры, канделябры: многорожковые подсвечники, предназначенные для размещения на столе или на полу.

Крышка свечи: рукав, закрывающий гнездо.

Чаша для свечи: Хрустальная или металлическая деталь, поддерживающая патрон или свечу.

Навес: Деталь, закрывающая электрощиток на потолке.

Люстра: многорычажный подвесной светильник.

Ясность: Качество, связанное с хрусталем, заключающееся в том, что кусок висящего хрусталя прозрачен, а не облачен.

Поперечный разрез: рисунок разрезов, напоминающий крестики.

Кристалл: Традиционно хрусталь — это то, что вы получаете, когда добавляете свинец в стекло. Добавленный свинец не только придает стеклу вес и прозрачность, но и облегчает его резку. Однако в наше время, когда свинец всегда приветствуется, материалы, используемые для люстр, называются хрусталем независимо от того, содержит он свинец или нет. Современное производство позволяет добиться прозрачности и преломления без свинца.

Двойной уровень: два уровня оружия, так что лампочки появляются на разных уровнях.

Фасетка: маленькие плоские поверхности на кусочке кристалла. Качество огранки, образующей грань, а также угол и расположение грани важны для отражения/преломления света.

Феррула: Металлические детали на обоих концах хрустального рычага или на конце шпиля или свитка. Гипс используется, чтобы прикрепить кусок кристалла к наконечнику.

Гирлянда: Нить хрусталя, предназначенная для драпировки или украшения внутри люстры.

Финиш: Конечная нижняя точка корпуса люстры. Часто с навершия свисает хрустальный шар.

Для скрытого монтажа: Люстра для скрытого монтажа крепится непосредственно к потолку без какой-либо цепи.

Французский pendalogue: Часто известен как подвеска «бумажная кукла» или «лист». Это подвески сложной формы, которые чаще всего встречаются на люстрах во французском стиле.

Полная огранка: Относится к тому, как можно вырезать кулон. Если огранка полная, то все стороны имеют грани; поэтому он не будет ровно лежать на поверхности.

Полные гирлянды: Наши хрустальные люстры с гирляндами на плечах и между гирляндами.

Gasolier: Люстра, которая исторически использует газ. Наши репродукции подключены к электричеству.

Отсечка газа, газовый кран: на оригинальных газовых светильниках эти детали регулировали подачу газа к источнику света. На наших викторианских люстрах они декоративные.

Полуразрезанный: Относится к тому, как можно разрезать кулон. Если он наполовину разрезан, он будет лежать на столе.

Ручная огранка: Любая огранка куска кристалла, сделанная вручную. Этот термин может относиться к отделочным кромочным надрезам или к декоративным надрезам на кристалле.

Блеск: Другое название канделябра, хрустальной люстры или хрустальной призмы.

Машинная резка: Любая резка куска кристалла, сделанная машиной.

Медальон: Исторически сложилось из гипса, но в наши дни чаще всего делают из полимера. Это декоративные элементы, которые окружают электрическую коробку на потолке.

Восьмиугольник: Пуговицы или бусины, которые крепятся к большинству подвесок, имеют форму восьмиугольника. Они могут различаться по размеру.

Груша: См. Миндаль выше.

Подвеска: Любой подвесной хрустальный предмет независимо от формы. Часто называют призмой, пендалогом, пенделогом, ду-папой, штуковиной-ма-боб, виселицей, грушей, безделушкой, слезинкой.

Pendalogue: обычно используется для идентификации кулона, который не имеет форму призмы или миндаля. Также пенделог.

Точность: качество, связанное с хрусталем, позволяющее получать прямые разрезы.

Полировка: сглаживание поверхности куска кристалла.

Призма: Слово, обычно используемое для обозначения кулона с параллельными сторонами.

Бра: любой настенный светильник.

Одноуровневый: один уровень освещения. Подходит для коротких люстр.

Шпиль, Копье: Хрустальный обелиск, который обычно вставляется в ферулу с гипсом. Они могут быть с насечками или гладкими. Исторически сложилось так, что эти предметы помогали отражать свет от пламени свечи на люстрах.

Стебель: Центральная колонна хрустальной люстры.

Swarovski: австрийская компания, созданная в 1895 году Даниэлем Сваровски, чешским изобретателем и провидцем, который изобрел машину для огранки и полировки хрустальных ювелирных камней.

Swarovski Elements: торговая марка, относящаяся к Swarovski Strass.

Swarovski Spectra: Еще одна марка кристаллов Swarovski. Swarovski Spectra прекратила свое существование в 2020 году.

Swarovski Strass: торговая марка кристаллов премиум-класса от Swarovski. Вышел на пенсию в 2020 году.

Слеза: Подвеска в форме капли воды… Слезы обычно гладкие, без огранки.

Верхняя петля: Самая верхняя часть корпуса люстры. Это петля, за которую цепляется цепь.

Отпечаток: узор из кругов с углублениями.

Отделка: все подвески на люстре. Подвески, фестоны и шары.

U-капля: тонкая призма, которая расширяется с множеством граней, а затем достигает точки. Также называется сосулькой.

Водопад, Люстра для свадебного торта: Мы называем это Ярусами. Они имеют концентрические кольца подвесок и подсвечиваются изнутри.

проводка — Как отличить нейтральный провод от горячего на старинной французской люстре

Чтобы сначала ответить на буквальный вопрос в вашем заголовке: то, как вы отличаете нейтральный провод от горячего в таком светильнике, осуществляется с помощью мультиметра. (Технически все, что вам нужно, это тестер непрерывности, но самый простой способ получить его — это пойти в хозяйственный магазин и купить простой мультиметр за 10 долларов. Он также пригодится и для других целей.)

Если у вас есть мультиметр, используйте его в режиме проверки непрерывности, чтобы проверить, какой провод подключается к какой части патрона каждой лампы. (Разумеется, делать это при снятых со всех ламп и отключенной от сети люстре.) Правило здесь простое: в правильно распаянной винтовой лампе с цоколем резьба винтов должна быть соединена с нейтралью , а контакт внизу цоколя должны быть подключены к жизни. (Это сделано из соображений безопасности. Если поменять местами провода, лампа все равно будет работать, но вы, скорее всего, получите удар током, случайно коснувшись контакта под напряжением при замене лампы.)

Некоторые другие вещи, которые нужно проверить, пока вы это делаете, включают:

• Все ли розетки подключены одинаково, или у некоторых из них фаза и нейтраль поменялись местами по сравнению с другими? Если они это сделают, вы захотите переключить их, чтобы они все были согласованы.

• Надежны ли все соединения, даже если вы будете шевелить проводами?

• Есть ли непрерывность между напряжением и нейтралью? При снятых лампочках их быть не должно — если они есть, это указывает на короткое замыкание где-то, которое вам нужно исправить. Покачивайте провода, проверяя это тоже.

• Есть ли непрерывность между открытыми металлическими частями люстры и токоведущим или нейтральным проводом? Опять же, не должно быть, если только нет короткого замыкания или если нейтраль не была подключена для выполнения двойной функции в качестве земли — что небезопасно, и вы должны это исправить.

• Если имеется заземляющий провод, есть ли непрерывность от него до всех открытых металлических частей? (Должен быть. Если провода заземления нет, я настоятельно рекомендую его добавить. И да, используйте GFCI.)

Для большей уверенности повторите два последних теста после повторной установки ламп, так как в неисправном патроне цоколь лампы может касаться оголенной металлической детали.

---

С этим покончено, давайте перейдем к другим вашим вопросам:

Я хочу заменить провода, но проблема в том, что они такие тонкие, что я не думаю, что современные провода пролезут в отверстия.

Вы должны быть в состоянии получить современные провода аналогичной толщины. Выберите разумную максимальную мощность для ламп, которые вы можете установить в эту люстру, и используйте онлайн-калькулятор сечения провода, чтобы определить минимальную толщину провода, которая вам понадобится для ваших ламп. (Помните, что провода, идущие к отдельным лампам, должны нести ток только для одной лампы, и что современные светодиодные лампы потребляют намного меньше энергии, чем старые лампы накаливания.) Затем возьмите какой-нибудь провод номиналом не менее такой же толщины, при этом все еще проходя через отверстия.

Обратите внимание, что провода к лампам не обязательно должны быть в кабеле, так как они будут скрыты от глаз и фактически находятся в заземленном металлическом кабелепроводе. Отдельные (многожильные или одножильные) провода должны подойти, если их изоляция рассчитана на 110 В. Возможно, вы захотите использовать старые провода, чтобы протянуть несколько струн (по одной на каждый новый провод) через отверстия, а затем использовать струны, чтобы протянуть новые провода. Рекомендуется сначала попрактиковаться в завязывании хорошего узла, тянущего проволоку; вы не хотите, чтобы струна оторвалась от проволоки на полпути!

Убедитесь, что провода подходящего цвета: черный для горячего и белый для нейтрального. Также подумайте о том, чтобы протянуть оголенный заземляющий провод к каждой розетке (и прикрепить его, например, к металлической подставке, удерживающей розетку). Хотя, вероятно, это не является абсолютно необходимым, если люстра действительно полностью металлическая, наличие отдельных проводов заземления на всем пути к розеткам означает, что вам не придется беспокоиться о том, является ли сама люстра хорошим заземляющим проводником или нет.

Может тонкие провода от розеток оставить, а потолочный шнур заменить на современный?

Вот… конечно вариант, если старый провод к розеткам еще годен. Но я бы не хотел. Все эти старые провода с матерчатой ​​изоляцией и самодельные сращивания , возможно, еще вполне хороши и безопасны, но я бы не стал на них полагаться. Лучше заменить его на заведомо исправную современную проводку, чем переживать по этому поводу.

(Я бы тоже побеспокоился о калибре проводов, так как вы говорите, что старые провода выглядят тонкими, и поскольку более низкое напряжение сети в США означает, что там лампы потребляют в два раза больше тока, чем в Европе, при той же мощности. Но эти старые провода, безусловно, были рассчитаны на лампы накаливания, поэтому с современными светодиодами, потребляющими от 10% до 20% мощности эквивалентных ламп накаливания, все будет в порядке.Однако если вы планируете использовать люстру с лампами накаливания высокой мощности, Убедитесь, что провода подходят к нему.)

В любом случае вам все равно нужно добавить провод заземления, если его еще нет, и прикрепить его к корпусу люстры.

Не уверен, что розетки тоже нужно заменить.

Хороший вопрос. Основываясь на быстром просмотре Википедии, кажется, что, хотя в Европе и США используются одинаковые винтовые патроны для ламп Эдисона, их точные размеры обычно различаются. Если вы можете найти лампочки, которые подходят к существующим патронам, сохраните их, но может быть удобнее заменить их.

В любом случае, как отмечает xeeka, розетки выглядят новее, чем остальная часть люстры, так что, вероятно, их уже меняли как минимум один раз в какой-то момент.

---

Пс. В качестве общего заявления об отказе от ответственности: у меня очень мало опыта работы с американскими электротехническими нормами, и я понятия не имею, будет ли ваша люстра с модификациями, предложенными выше, или без них, будет разрешена в соответствии с ними. Некоторые ответы, которые я нашел здесь на более ранние вопросы, предполагают, что, вероятно, этого не будет, поскольку он не будет внесен в список UL, хотя, по-видимому, местный инспектор по электротехнике может отказаться от этого требования.

The Project Lady — Как поменять проводку люстры и выключить светильники

В этом посте я покажу вам, как полностью поменять проводку люстры И как ее повесить.

*Если вы только хотите знать, как выключить осветительные приборы, прокрутите вниз!*

 Я нашел эту люстру в Habitat for Humanity за 20 долларов, от которой я не мог отказаться.

Это были уродливые брызги зеленого и черного цвета, но баллончик с краской мог бы исправить это очень хорошо!

Я почистил и подвесил люстру, чтобы покрасить ее масляной бронзой. Сразу стало лучше смотреться! Довольный собой, я взял его внутрь после того, как он высох, забрался на свой обеденный стол, чтобы подержать его. Я, наверное, пробормотал, когда понял, что цепочка НАМНОГО коротка! Как это прошло мимо меня? ак! Что ж, я думаю, добавить новые провода и удлинить цепь было бы не так уж и безумно! Я изучил его, и все, что мне нужно было сделать, это протянуть новый основной провод через средний стержень, получить более длинный заземляющий провод и металлическую цепь!

 Я пошел в Home Depot и купил все необходимое, ТОГДА я открыл колпачок, в котором были заключены провода….

О боже… похоже, кто-то сделал там свою грязную работу. Видите обрезанный провод с левой стороны? Что это? Был изолентой отмечен новый набор проводов, который кто-то вставил. Я не мог повесить это, зная, что провода внутри шаткие, так что я отправился за дополнительными расходными материалами и подумал, что это будет отличная возможность сделать пост о тотальная переделка люстры – вам не повезло!

Обратите внимание: все люстры разные, и вам потребуется найти эти различия и изменить методы и список поставок из того, что я показываю вам здесь.

Внимание: убедитесь, что ваша люстра не подключена к какому-либо источнику питания во время работы с ней. Выключая светильники с потолка, проверьте и еще раз убедитесь, что выключатель выключен.

Люстра, которую мы поставили, когда мы впервые въехали, имела около 15 розеток и 2 разных яруса (я, вероятно, не стал бы переделывать что-то такое большое — удачи всем, кто попытается это сделать)!

С самого начала следует обратить внимание на то, с какими сокетами вы имеете дело. Мои оригинальные (слева) были предварительно подключены, и я не мог установить в них новые провода, поэтому я купил замену (справа) в Home Depot, где есть винты для крепления новых проводов. Ваши розетки могут быть разной высоты — убедитесь, что вы получаете именно то, что вам нужно.

Еще одна вещь, которую нужно знать, это то, что означает цвет электрических проводов. Эта статья полезна и эта диаграмма:

Итак, теперь мы знаем, что имеем дело с белыми (нейтральными) проводами и черными (питание — «горячие») проводами.

ПРИНАДЛЕЖНОСТИ, КОТОРЫЕ Я ИСПОЛЬЗОВАЛ:

– провод лампы для основного стержня*

– черно-белый провод 18 калибра для розеток*

– провод заземления*

– более длинная цепь крепления (если вы удлиняете)

– сменные насадки (при необходимости)

— колпачки для гаек проводов (я использовал имеющиеся)

— жесткая леска для продевания проводов

— кусачки/инструменты для зачистки проводов

— нож Xacto или другой тип

— припой утюг (по желанию)

* купите провод на несколько футов длиннее, чем вы думаете, что вам нужно, просто чтобы быть в безопасности — это очень недорого!

 Вот крупным планом провода — многожильные, калибр 18.

Отвинтите колпачок со всеми вашими проводами и снимите гайки. Отсоедините все провода друг от друга.

Отвинтить розетки от люстры.

Чтобы продеть новые провода, используйте старые провода, которые вы будете вытягивать. На картинках я использовал толстую рыболовную нить, привязанную к нижние концы старого и к верхним концам нового   НО вы можете пропустить леску и сложить старые концы поверх новых концов проволоки (ХУХ, если бы я подумал об этом раньше!  Однако , я поумнел и сделал это для основного провода)! Не обрезайте новые провода до получения инструкций.  СОВЕТ: чтобы новые провода не соскальзывали со шнура (старые провода) и чтобы они поместились в узком канале, оголите концы примерно на 3/4 дюйма и сложите их поверх шнура (старые провода). Будьте осторожны, когда зачищаете провода, потому что вы можете использовать эти концы для обмотки новых розеток!

Вот старые провода выдергиваются…

 … и протягиваются новые провода. Я оставил примерно 4 дюйма провода, свисающего из гнезда…

 …затем обрезал нижние концы длиннее, чем я думал, что мне нужно, около 8 дюймов, чтобы быть в безопасности.

 Вот как выглядит нижняя часть моей люстры со всеми свежими розетками. Давайте займемся этим основным проводом сейчас! СОВЕТ: посмотрите, как у заземляющего провода есть большая клемма, которая прикрепляет его к резьбовому стержню? Мы собираемся сделать свой собственный через несколько минут.

Если вы добавляете новую цепочку для длины, сделайте это сейчас. Вам понадобится хороший захват с помощью 2 наборов плоскогубцев, чтобы открыть звенья цепи — лучше всего для этого подходят плоскогубцы!

 Зачистите концы новых черных проводов и протяните их через новый заземляющий провод, как и раньше для розеток…

 … вместо того, чтобы возиться с леской, я использовал старый заземляющий провод и обернул его вокруг. Обязательно продевайте новые провода через каждые несколько металлических звеньев цепи вверху.

 Теперь, когда новые провода полностью продеты, можно заняться заземляющим проводом. Помните, я упоминал, что мы будем делать собственный «терминал»? Что ж, вы можете сделать это, просто свернув провод в круг размером с резьбовой стержень…

 …но я пошел дальше и использовал припой и утюг, чтобы сделать более прочный вывод (не обязательно… просто дополнительный шаг) .

 Наденьте оригинальную гайку на резьбовой стержень, чтобы закрепить заземляющий провод. Используйте свой нож Xacto (или другой нож), чтобы ОСТОРОЖНО срезать середину основных концов проводов, чтобы разделить их на части. Вы же не хотите прорезать резину и обнажить провода!

Давайте пока перейдем к розеткам!

 Если ваши гильзы такие же, как у меня, они не открутились изящно, а вместо этого сняли с них резьбу всего стержня и крышки гильзы!

Перед тем, как продолжить, используйте плоскогубцы с длинными концами, чтобы убедиться, что резьбовой стержень и болт затянуты.

 Ваши концы уже должны быть зачищены на 3/4 дюйма с первых шагов, но если вам нужно подрезать и привести их в порядок, сделайте это! Скрутите концы проводов, чтобы они были тугими.

Проденьте концы через основание розетки и получите белый конец рядом с серебряным винтом (нейтральный) и черный конец рядом с золотым винтом (горячий) . Изогните провода так, чтобы они шли от левой стороны винта к правой. Это предотвратит его соскальзывание при затягивании.

 Оберните концы вокруг винта — убедитесь, что провода имеют хороший контакт с винтом и не выскальзывают. От белого к серебру.

Черный к золоту.

На этом рисунке я показываю, как левой рукой тяну провода у основания, а другой ввинчиваю розетку. СОВЕТ: поскольку вы будете вкручивать розетку с подключенными проводами, имеет смысл, чтобы они были туго намотаны внутри из-за всех поворотов. Я намотал свои розетки в обратном направлении, прежде чем прикручивать их, чтобы после их прикручивания провода не были туго закручены внутри (и, возможно, со временем откручивались от напряжения).

Не забудьте снова надеть картонный изолятор!

 Сокеты = готовы!

 А теперь займемся всеми этими проводами внизу! Я обрезал их так, чтобы они были одинаковой длины — около 4 дюймов.

 Зачистите концы всех проводов примерно на 1 дюйм. Здесь я зачистил больше, чем розетки, потому что так много проводов соединено вместе, что я хотел, чтобы они лучше соединялись друг с другом.

 На ваших основных проводах, которые вы разделили ранее, вы должны заметить, что одна сторона имеет ребра и более квадратная, а другая сторона закругленная и гладкая. Это позволяет вам узнать, что такое нейтральный и горячий провод, особенно при подключении к потолку (поскольку они не имеют цветовой кодировки).

Соберите все белые провода так, чтобы главный конец провода имел ребра . Скрутите все концы вместе по часовой стрелке и накрутите на концы гайки.

 Проделайте то же самое с черными проводами , но с гладким основным проводом .

Протолкните провода вниз и снова закрутите крышку.

 Теперь пора разобраться с существующим чудовищем на потолке. Выключите выключатель и дважды проверьте, действительно ли он выключен!

 Отвинтите крышку на потолке и протяните провода вниз, чтобы с ними можно было работать.

Отвинтите гайки проводов и размотайте провода друг от друга. Снимите старое приспособление, отвинтив весь серебряный кронштейн (проще, чем откручивать его за стержень с резьбой в центре).

 Не забудьте потянуть верхнюю часть люстры так, чтобы она была плотной (как будто она свисает с потолка), чтобы вы могли обрезать провода до нужной длины в верхней части — около 8 дюймов в длину. ПРЕДУПРЕЖДЕНИЕ: если в вашей цепи есть КАКОЕ-ЛИБО провисание, вы можете легко обрезать провода слишком коротко!   Обрежьте центр провода, разделив его пополам, как и раньше.

 Зачистите концы черных проводов длиной около 1 дюйма и скрутите жилы вместе.

 Я прикрепил светильник к потолку. Вешаться одной может быть очень неловко — я просто не могла дождаться, когда мой муж вернется домой!

 Вы заметите, что на моем серебряном кронштейне рядом с ним есть отверстие с надписью «GND». На многих светильниках есть винт, к которому можно прицепить заземляющий провод, однако мой заземляющий провод уже прикручен к металлической пластине в потолке.
