Что такое провод ПуГВ и его основные характеристики

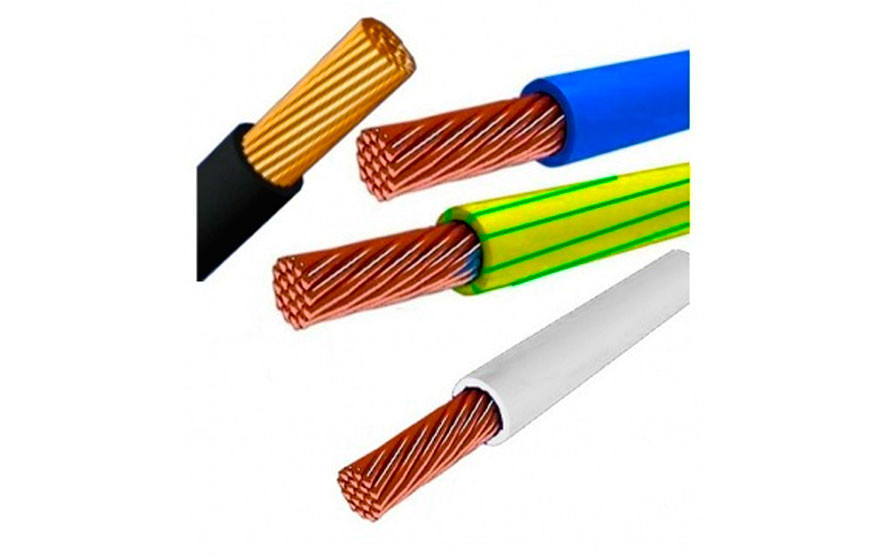

Провод ПуГВ — это установочный гибкий провод с медной жилой и изоляцией из ПВХ-пластиката. Расшифровка маркировки:

• П — провод
• у — установочный
• Г — гибкий
• В — изоляция из ПВХ-пластиката

Основные технические характеристики провода ПуГВ:

• Номинальное напряжение: до 450/750 В
• Диапазон рабочих температур: от -50°C до +70°C
• Минимальный радиус изгиба: 5 диаметров кабеля
• Срок службы: не менее 15 лет
• Сечение жил: от 0,5 до 400 мм²

Провод ПуГВ выпускается одножильным, что обеспечивает его высокую гибкость и удобство монтажа. Изоляция из ПВХ-пластиката обладает хорошими диэлектрическими свойствами.

Области применения провода ПуГВ

Благодаря своим характеристикам, провод ПуГВ нашел широкое применение в различных сферах:

• Монтаж осветительных и силовых сетей
• Прокладка в трубах, коробах, на лотках
• Открытая и скрытая проводка в помещениях
• Подключение бытовых электроприборов
• Монтаж электрощитового оборудования
• Подключение промышленных станков и механизмов

Провод ПуГВ можно использовать как в жилых, так и в производственных помещениях. Его гибкость позволяет прокладывать кабельные трассы сложной конфигурации.

Особенности монтажа провода ПуГВ

При монтаже провода ПуГВ необходимо соблюдать следующие правила:

1. Минимальная температура монтажа: -15°C
2. Радиус изгиба: не менее 5 диаметров кабеля
3. При открытой прокладке использовать крепеж с шагом 30-35 см
4. В местах перегибов оставлять запас провода
5. Не допускать механических повреждений изоляции
6. Соединения выполнять в распределительных коробках

Правильный монтаж обеспечит надежную и долговечную работу электропроводки. Рекомендуется доверять монтаж провода ПуГВ квалифицированным электрикам.

Преимущества провода ПуГВ перед другими типами

По сравнению с другими проводами, ПуГВ обладает рядом достоинств:

• Высокая гибкость, удобство монтажа
• Устойчивость к перегибам
• Хорошие диэлектрические свойства изоляции
• Широкий диапазон рабочих температур
• Длительный срок службы
• Возможность прокладки в трудных условиях

Эти преимущества делают провод ПуГВ оптимальным выбором для многих сфер применения, где требуется надежная и долговечная проводка.

Сравнение провода ПуГВ с аналогами

Рассмотрим основные отличия провода ПуГВ от схожих типов проводов:

Характеристика	ПуГВ	ПВ-3	ПуВ
Гибкость	Высокая	Высокая	Средняя
Изоляция	ПВХ	ПВХ	ПВХ
Количество жил	1	1	1
Сечение, мм²	0,5-400	0,5-95	0,5-95

Как видно, ПуГВ обладает наибольшей гибкостью и самым широким диапазоном сечений, что делает его универсальным решением для различных задач.

Правила выбора сечения провода ПуГВ

Выбор правильного сечения провода ПуГВ критически важен для безопасной эксплуатации электропроводки. Основные факторы при выборе сечения:

• Величина тока нагрузки
• Способ прокладки (в воздухе, в трубе, в земле)
• Температура окружающей среды
• Количество проводов в жгуте или трубе

Ориентировочно можно использовать следующую таблицу для выбора сечения провода ПуГВ:

Ток, А	Мощность, кВт	Сечение ПуГВ, мм²
До 16	До 3,5	1,5
16-25	3,5-5,5	2,5
25-32	5,5-7	4
32-40	7-8,8	6

Однако для точного расчета рекомендуется обратиться к специалисту или использовать специализированные калькуляторы.

Особенности монтажа провода ПуГВ в различных условиях

Монтаж провода ПуГВ может различаться в зависимости от условий установки:

Открытая проводка

• Использовать специальные крепежные элементы
• Соблюдать эстетичность прокладки
• Защищать от механических повреждений

Скрытая проводка

• Прокладывать в специальных каналах или трубах
• Использовать гофрированные трубы для дополнительной защиты
• Делать схему прокладки для будущего обслуживания

Монтаж в помещениях с повышенной влажностью

• Использовать герметичные соединительные коробки
• Применять дополнительную изоляцию в местах соединений
• Избегать прокладки в местах возможного скопления воды

Правильный учет условий монтажа поможет обеспечить долговечность и безопасность электропроводки.

Заключение

Провод ПуГВ является универсальным решением для широкого спектра задач электромонтажа. Его высокая гибкость, надежная изоляция и широкий диапазон сечений делают его оптимальным выбором для многих применений. При правильном выборе сечения и соблюдении правил монтажа, провод ПуГВ обеспечит надежную и безопасную работу электрической сети на протяжении длительного времени.

Провод силовой ПВХ (ПуГВ; ПуВ; ПВ-1 ;ПВ-3)

Расшифровка марки ПуГВ, ПуВ и ПВ

• П – провод
• У – установочный
• Г – гибкикй
• В – изоляция из ПВХ пластиката

Область применения кабелей марки ПуГВ.

Провод ПуГВ прокладывается в трубах, коробах, на лотках и пустотах всяких конструций для монтажа осветительных и силовых сетей, где нужна повышенная гибкость при прокладке и монтаже.

Этот провод может прокладываться, как открытым, так и закрытым способом (под штукатуркой или в кирпичную кладку). ПуГВ не распространяют горения при групповой прокладке.

Описание силового провода ПуГВ

Провод ПуГВ – силовой, одножильный с гибкой жилой из медных проволок в изоляции из ПВХ пластиката, без оболочки. Провод ПугВ используется для установок в осветительных и силовых сетях при стационарной прокладке, а так же для монтажа станков, механизмов, машин, автоматов при изготовлении электро – щитового оборудования при номинальном и пременнм напряжении сети до 450/750В включительно, номинальной частотой до 400Гц или постоянным.

Технические и эксплуатационные характеристики провода ПуГВ

• Диапазон температур применения: от -50°С до +70°С.
• Относительная влажность воздуха: до 100%.
• Монтаж данных проводов должен производиться при температуре выше -15°С
• Строительная длина данных проводов не менее 100 метров.
• Срок службы, не менее 15 лет.
• Гарантийный срок эксплуатации: 2 года с момента ввода проводов в эксплуатацию.

Область применения проводов марки ПВ-1

Провод установочный ПВ-1 — с изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-1 применяется при стационарной прокладке в осветительных сетях, а также при монтаже электрооборудования, машин, станков и других механизмов. Провода могут использоваться в качестве встроенных элементов внутри изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провод марки ПВ1 предназначен для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей.

Указания по монтажу и эксплуатации провода марки ПВ-1

• Провода ПВ-1 стойки к воздействию механических ударов многократного действия c пиковым ударным ускорением 1500 m/c2, при его длительности 1-5 m c.
• токопроводящая жила — медная, класса класса 1 — для сечений 0,75 — 50 мм2 ; класса 2 — для сечений 70 — 95 мм2 вкл. по ГОСТ 22483
• изоляция — поливинилхлоридный пластикат.
• количество жил — 1.
• сечение токопроводящей жилы —от 0,5 до 95 мм2.
• рабочая температура — от -50°С до +70°С.
• рекомендуемая температура при прокладке — не ниже -15°С.
• длительно-допустимая температура нагрева жил — не более +70°С.
• радиус изгиба — 10 диаметров кабеля.
• срок службы — не менее 15 лет.
• гарантийный срок эксплуатации — 2 года.

Указания по монтажу и краткое описание провода ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученной медной многопроволочной жилой и изоляцией из ПВХ пластиката разных цветов. Расцветка сделана сплошной или с нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.

Структура провода ПВ-3

Токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77

• изоляция — поливинилхлоридный пластикат.
• количество жил — 1.
• сечение токопроводящей жилы —от 0,5 до 95 мм2.
• рабочая температура — от -50°С до +70°С.
• рекомендуемая температура при прокладке — не ниже -15°С.
• длительно-допустимая температура нагрева жил — не более +70°С.
• радиус изгиба — 5 диаметров кабеля.
• срок службы — не менее 15 лет.
• гарантийный срок эксплуатации — 2 года. ГОСТ — 6323-79.

Профессиональный подход и готовые решения помогают компании «СтройТрэйд» оставаться лидерами на рынке. Получите полную консультативную поддержку позвонив по тел: +7 (343) 236-63-25

                                                                                                               +7 (343) 253-24-72

                                                                                                               +7 (343) 200-73-13

Онлайн заявка

Марка провода	Номинальное сечение токопроводящей жилы, мм 2	Номинальный диаметр провода, мм	Расчетная масса 1 км провода, кг
Провод ПуГВ  (ПВ 3)	0,50	2,1	9,4
Провод ПуГВ  (ПВ 3)	0,75	2,4	12,6
Провод ПуГВ  (ПВ3)	1	2,5	15,4
Провод ПуГВ   (ПВ3)	1,5	3,0	22,0
Провод ПуГВ  (ПВ3)	2,5	3,7	34,9
Провод ПуГВ  (ПВ3)	4	4,2	51,1
Провод ПуГВ  (ПВ 3)	6	5,3	74,2
Провод ПуГВ  (ПВ 3)	10	6,8	122
Провод ПуГВ  (ПВ 3)	16	8,0	184
Провод ПуГВ  (ПВ 3)	25	9,9	280
Провод ПуГВ  (ПВ 3)	35	11,4	397
Провод ПуГВ  (ПВ 3)	50	13,6	558
Провод ПуГВ  (ПВ 3)	70	15,6	761
Провод ПуГВ  (ПВ 3)	95	17,7	1026
Провод ПуГВ  (ПВ 3)	120	20,0	1267
Провод ПуГВ  (ПВ 3)	150	22,6	1584
Провод ПуГВ  (ПВ 3)	185	25,0	1939
Провод ПуГВ  (ПВ 3)	240	27,9	2537
Провод ПуГВ  (ПВ 3)	300	31,8	3169
Провод ПуГВ  (ПВ 3)	400	35,4	4142

Марка провода	Номинальное сечение токопроводящей жилы, мм2	Диаметр провода, мм	Вес провода кг/км
Провод ПуВ (ПВ 1)	0,50	2,0	8,5
Провод ПуВ (ПВ 1)	0,75	2,2	11,1
Провод ПуВ (ПВ 1)	1	2,3	13,9
Провод ПуВ (ПВ 1)	1,5	2,8	20,2
Провод ПуВ (ПВ 1)	2,5	3,4	32,0
Провод ПуВ (ПВ 1)	4	3,9	47,0
Провод ПуВ (ПВ 1)	6	4,4	66,8
Провод ПуВ (ПВ 1)	10	5,6	111
Провод ПуВ (ПВ 1)	16	7,1	180
Провод ПуВ (ПВ 1)	25	8,8	283
Провод ПуВ (ПВ 1)	35	10,0	381
Провод ПуВ (ПВ 1)	50	11,7	517
Провод ПуВ (ПВ 1)	70	13,5	728
Провод ПуВ (ПВ 1)	95	15,8	1005
Провод ПуВ (ПВ 1)	120	17,4	1252
Провод ПуВ (ПВ 1)	150	19,4	1541
Провод ПуВ (ПВ 1)	185	21,6	1932
Провод ПуВ (ПВ 1)	240	24,7	2527
Провод ПуВ (ПВ 1)	300	27,5	3161
Провод ПуВ (ПВ 1)	400	30,9	4025
