Что такое провод ПУГНПбм. Какие технические характеристики имеет провод ПУГНПбм. Где применяется провод ПУГНПбм. Какие преимущества и недостатки у провода ПУГНПбм.
Расшифровка маркировки провода ПУГНПбм
Провод ПУГНПбм имеет следующую расшифровку маркировки:
- П — провод
- У — универсальный
- Г — гибкий
- Н — с изоляцией и оболочкой из поливинилхлоридного пластиката
- П — плоский
- б — без оболочки
- м — медные жилы
Таким образом, ПУГНПбм — это универсальный гибкий плоский провод без оболочки с медными жилами и изоляцией из ПВХ-пластиката.
Технические характеристики провода ПУГНПбм
Основные технические характеристики провода ПУГНПбм:
- Количество жил: 2 или 3
- Сечение жил: от 0,75 до 6 мм²
- Номинальное напряжение: до 450 В
- Максимальная рабочая температура: +70°С
- Минимальная температура прокладки: -15°С
- Минимальный радиус изгиба: 5 наружных диаметров провода
- Срок службы: не менее 15 лет
Провод не распространяет горение при одиночной прокладке. Изоляция и оболочка выполнены из ПВХ-пластиката пониженной пожароопасности.
Области применения провода ПУГНПбм
Провод ПУГНПбм применяется в следующих областях:
- Для монтажа электропроводки в жилых и офисных помещениях
- Для подключения осветительных приборов и бытовой техники
- В системах управления и сигнализации
- Для прокладки внутри зданий и сооружений
- В промышленных установках
Провод предназначен для стационарной прокладки в сухих и влажных помещениях с умеренно агрессивной средой. Не рекомендуется для наружного применения и прокладки в земле.
Преимущества использования провода ПУГНПбм
Провод ПУГНПбм обладает рядом преимуществ:
- Высокая гибкость благодаря многопроволочным жилам
- Плоская форма облегчает монтаж и прокладку
- Не распространяет горение при одиночной прокладке
- Устойчивость к механическим повреждениям
- Долгий срок службы (не менее 15 лет)
- Широкий диапазон рабочих температур
- Доступная цена по сравнению с аналогами
Эти качества делают ПУГНПбм популярным выбором для бытового и промышленного применения.
Особенности монтажа провода ПУГНПбм
При монтаже провода ПУГНПбм следует учитывать некоторые особенности:
- Минимальный радиус изгиба не менее 5 диаметров провода
- Не рекомендуется прокладка в трубах и металлорукавах
- Необходимо избегать механических нагрузок на провод
- Соединения должны выполняться в распределительных коробках
- При групповой прокладке рекомендуется использовать кабельные каналы
Правильный монтаж обеспечит надежную и безопасную работу электропроводки.
Сравнение провода ПУГНПбм с аналогами
Как провод ПУГНПбм отличается от других типов проводов? Рассмотрим сравнение с наиболее близкими аналогами:
ПУГНПбм vs ПВС
- ПУГНПбм имеет плоскую форму, ПВС — круглую
- ПУГНПбм без внешней оболочки, ПВС имеет оболочку
- ПУГНПбм дешевле ПВС при том же сечении
- ПВС более гибкий и подходит для мобильного применения
ПУГНПбм vs ПУНП
- ПУГНПбм имеет гибкие многопроволочные жилы, ПУНП — однопроволочные
- ПУГНПбм удобнее монтировать благодаря большей гибкости
- ПУНП дешевле при том же сечении
Выбор конкретного типа провода зависит от условий применения и требований к монтажу.
Рекомендации по выбору сечения провода ПУГНПбм
Правильный выбор сечения провода критически важен для безопасности электропроводки. Для провода ПУГНПбм рекомендуются следующие сечения в зависимости от нагрузки:
- До 2 кВт — сечение 1,5 мм²
- 2-3 кВт — сечение 2,5 мм²
- 3-4 кВт — сечение 4 мм²
- 4-6 кВт — сечение 6 мм²
При выборе сечения также нужно учитывать длину линии и способ прокладки. Для ответственных потребителей рекомендуется выбирать провод с запасом по сечению.
Маркировка и цветовая кодировка жил провода ПУГНПбм

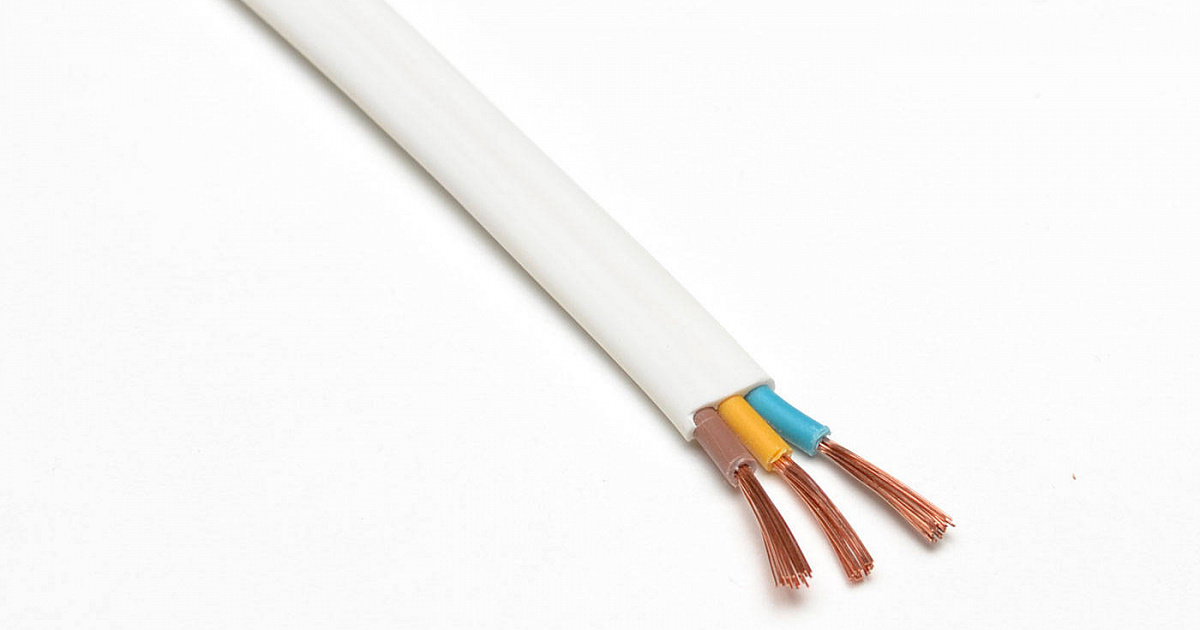

Провод ПУГНПбм имеет следующую цветовую маркировку жил:
- Двухжильный провод:
- Синий — нейтраль (N)
- Коричневый — фаза (L)
- Трехжильный провод:
- Синий — нейтраль (N)
- Коричневый — фаза (L)
- Желто-зеленый — заземление (PE)
Правильная идентификация жил важна для корректного подключения и безопасной эксплуатации электроустановок.
Нормативные документы и сертификация провода ПУГНПбм
Провод ПУГНПбм производится в соответствии со следующими нормативными документами:
- ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»
- ТУ 16-705.501-2010 «Провода и шнуры соединительные на напряжение до 450/750 В»
Продукция проходит обязательную сертификацию на соответствие требованиям пожарной безопасности и электробезопасности. При покупке следует запросить у продавца копии сертификатов соответствия.
