Расчет предохранителя по мощности: выбор и настройка защиты электрической цепи

Как правильно рассчитать номинал предохранителя по мощности нагрузки. Какие факторы нужно учитывать при выборе плавкой вставки. Как обеспечить надежную защиту электрической цепи от перегрузок и коротких замыканий. Основные формулы и примеры расчетов.

Основные принципы расчета предохранителя по мощности

При расчете номинала предохранителя по мощности нагрузки необходимо учитывать следующие основные принципы:

• Номинальный ток предохранителя должен быть больше рабочего тока нагрузки
• Предохранитель должен выдерживать кратковременные пусковые токи
• Время срабатывания предохранителя должно быть меньше времени повреждения изоляции проводов
• Необходимо учитывать возможные перегрузки и условия эксплуатации

Рассмотрим подробнее, как правильно производить расчет с учетом этих принципов.

Формула расчета номинального тока предохранителя

Основная формула для расчета номинального тока предохранителя по мощности нагрузки:

I_пр = k * P / (U * cosφ)

где:

• I_пр — номинальный ток предохранителя, А
• k — коэффициент запаса (1,2-1,3)
• P — мощность нагрузки, Вт
• U — напряжение сети, В
• cosφ — коэффициент мощности нагрузки

Коэффициент запаса k учитывает возможные кратковременные перегрузки. Для бытовых цепей обычно принимают k = 1,2-1,3.

Учет пусковых токов при выборе предохранителя

Для электродвигателей и других нагрузок с большими пусковыми токами необходимо учитывать кратность пускового тока:

I_пр ≥ k_пуск * I_ном

где:

• I_пр — номинальный ток предохранителя
• k_пуск — кратность пускового тока (3-7 для двигателей)
• I_ном — номинальный ток нагрузки

Это позволит избежать ложных срабатываний предохранителя при пуске двигателей.

Выбор времятоковой характеристики предохранителя

Важно правильно подобрать времятоковую характеристику предохранителя, чтобы обеспечить своевременное срабатывание при перегрузках, но исключить ложные отключения:

• Быстродействующие предохранители — для защиты полупроводниковых устройств
• Предохранители с задержкой срабатывания — для двигателей с высокими пусковыми токами
• Предохранители общего назначения — для большинства бытовых и промышленных нагрузок

Времятоковая характеристика должна лежать ниже кривой термической стойкости защищаемого оборудования.

Пример расчета предохранителя для бытовой цепи

Рассмотрим пример расчета предохранителя для бытовой розеточной группы:

• Мощность нагрузки P = 3 кВт
• Напряжение сети U = 220 В
• Коэффициент мощности cosφ = 0,95
• Коэффициент запаса k = 1,3

Рассчитаем номинальный ток предохранителя:

I_пр

= 1,3 * 3000 / (220 * 0,95) = 18,5 А

Выбираем ближайший больший стандартный номинал предохранителя — 20 А.

Особенности выбора предохранителей для трехфазных цепей

При расчете предохранителей для трехфазных цепей необходимо учитывать следующие особенности:

• Используется линейное напряжение (380 В) вместо фазного
• Ток в каждой фазе в √3 раз меньше общего тока нагрузки
• Необходимо обеспечить отключение при обрыве одной из фаз

Формула расчета для трехфазной цепи:

I_пр = k * P / (√3 * U_л * cosφ)

где U_л — линейное напряжение (380 В).

Проверка чувствительности предохранителя

После выбора номинала предохранителя необходимо проверить его чувствительность к токам короткого замыкания:

I_кз / I_пр ≥ 3

где I_кз — минимальный ток короткого замыкания в защищаемой цепи.

Если условие не выполняется, нужно выбрать предохранитель меньшего номинала или применить автоматический выключатель.

Преимущества и недостатки плавких предохранителей

Плавкие предохранители имеют ряд преимуществ и недостатков по сравнению с автоматическими выключателями:

Преимущества:

• Простота конструкции и низкая стоимость
• Высокая отключающая способность
• Надежное ограничение тока короткого замыкания

Недостатки:

• Одноразовое действие, необходимость замены после срабатывания
• Сложность обеспечения селективности
• Разброс характеристик срабатывания

При выборе между плавкими предохранителями и автоматами нужно учитывать конкретные условия применения.

Рекомендации по выбору предохранителей

При окончательном выборе предохранителя рекомендуется учитывать следующие факторы:

• Тип защищаемой нагрузки (двигатели, освещение, бытовые приборы и т.д.)
• Условия эксплуатации (температура, влажность, вибрации)
• Требования по селективности защиты
• Необходимость визуального контроля состояния
• Удобство обслуживания и замены

Правильный выбор предохранителя обеспечит надежную защиту электрооборудования и безопасность эксплуатации.

Расчет предохранителя по мощности | Хитрости Жизни

П р и м е ч а н и я:

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. Для выбора диаметра вставки необходимо величину номинального тока, потребляемого узлом или блоком, увеличить вдвое, и по полученной величине тока плавления выбрать диаметр провода.

На предохранителе обозначается номинальный ток, при котором вставка продолжительное время не разрушается (не плавится). Кратковременное увеличение тока сверх номинального значения (при переходных процессах, различных наводках и т. п.) не вызывает разрушения
вставки.

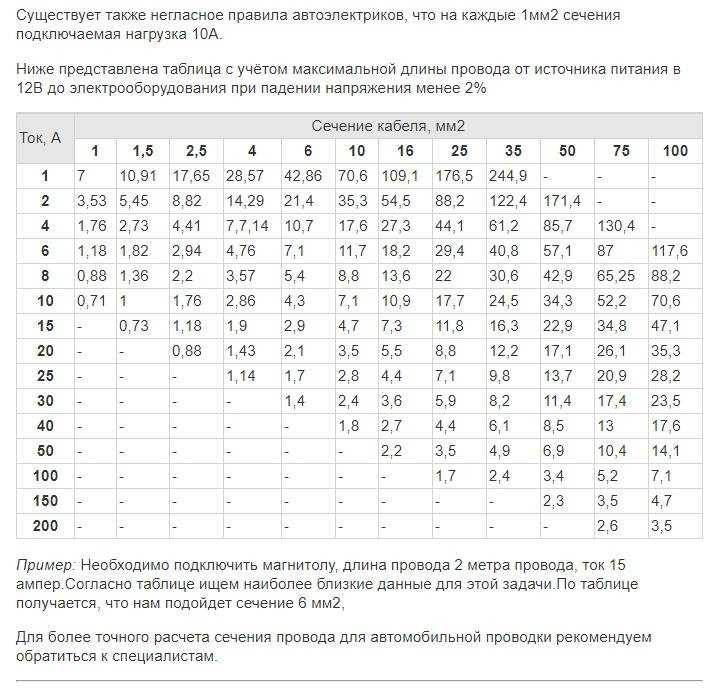

Подбор сечения силового кабеля.

Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под

давлением. Электрический провод, по которому движутся электроны — это труба, по которой течет вода. Аккумуляторная батарея аналогична водонапорной башне (или насосу), которая создает давление в системе. Разность давления воды между начальной
точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу. Точно так же, разность потенциалов (напряжение) на концах проводника обеспечивает движение электронов по проводу. Количество воды, протекающее за
определенный промежуток времени через сечение трубы называют расходом воды в трубе (литр/сек). Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени
через сечение провода. Если сила тока со временем не меняется, то такой ток называют постоянным. Прение, возникающее в процессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление

измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока.

1 Ом = 1 Вольт /1 Ампер

Сопротивление проводника вызывает его нагрев. Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить,
что с увеличением длины проводника сопротивление растет.

Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока. Усилитель является самым энергопотребляющим компонентом в звуковых системах. Поэтому для расчета

сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:
35 Вт х 4 = 140 Вт. (средняя мощность)

Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение:
140 Вт х 2

280 Вт. (максимальная мощность)

Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:

Ампер = Ватт/Вольт.

Напряжение в сети автомобиля известно и равно приблизительно 13В. Значит, ток потребляемый нашим усилителем будет равен:
280 Вт /13 В = 21.53 A

Подобные вычисления следует произвести для каждого усилителя в аудиосистеме. После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля. Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы. Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов. Плюсовой провод и заземление желательно тянуть от аккамулятора, если это невозможно по какой-то причине, заземлять ВСЕ компоненты системы нужно в одной точке, дабы исключить разность потенциалов между компонентами.

Расчет номинала предохранителя.
Расстояние от плюсовой клеммы аккумулятора до потребителя в основном превышает 40 сантиметров, поэтому устанавливаем защитный предохранитель, естественно не далее 40 сантиметров от аккумуляторной клеммы, а лучше устанавливать главный предохранитель возможно ближе к плюсовой клемме аккумулятора. Его назначение, защитить питающий кабель от возгорания, например в случае аварии автомобиля (ДТП). Повреждение автомобиля может быть пустяковым, но пережатый питающий кабель приведет к короткому замыканию, возгоранию и уничтожению автомобиля. Номинал главного предохранителя определяется МАКСИМАЛЬНО возможным номиналом предохранителя для данного сечения кабеля. Например для кабеля сечением 2 GA МАКСИМАЛЬНО возможный номинал предохранителя составляет 150 Ампер. А можно поставить предохранитель номиналом, допустим 100 Ампер, 80Ампер или 50 Ампер? Да можно! Можно поставить любой предохранитель, при одном условии, что он НЕ БУДЕТ превышать номинал 150 Ампер (иначе смысл этого предохранителя пропадает). Общий максимальный ток, который может быть потреблен к примеру двумя усилителями (моноблок 80А и двухканальник 30А), составляет 110 Ампер, так что если поставить главный предохранитель номиналом 100 Ампер, существует вероятность того, что он будет перегорать на пиках максимальной громкости. Исходя из вышеизложенного, я рекомендую выбрать предохранитель номиналом 150 Ампер, в случае нештатной ситуации он сработает.

При возникновении эксплуатационных (технологических) перегрузок и аварийных режимов, являющихся следствием нарушений работы схемы, по электрическим цепям аварийного контура протекают токи, превосходящие номинальные значения, на которые рассчитано электрооборудование.

В результате воздействия аварийных токов и перегрева токопроводов нарушается электрическая изоляция, обгорают и плавятся контактные поверхности соединительных шин и электрических аппаратов. Электродинамические удары при переходных процессах вызывают повреждение шин, изоляторов и обмоток реакторов.

Для ограничения амплитуды аварийных токов и длительности их протекания применяются специальные устройства и системы защиты электрооборудования.

Примечание. Устройства защиты должны отключить аварийную цепь раньше, чем могут выйти из строя отдельные ее элементы.

При больших перегрузках или коротких замыканиях устройства защиты должны сразу отключить всю электроустановку или часть ее с максимальным быстродействием для обеспечения дальнейшей работоспособности или, если авария является следствием выхода из строя одного из элементов цепи, предотвратить выход из строя другого электрооборудования.

В случае небольших перегрузок, не опасных для оборудования в течение определенного времени, система защиты может воздействовать на предупреждающую сигнализацию для сведения обслуживающего персонала или на систему автоматического регулирования для снижения тока.

Виды защиты и требования к ней

Поскольку основным фактором, приводящим к выходу из строя электрооборудования, является тепловое действие аварийного тока, то по принципу построения защитные устройства делятся на токовые и тепловые.

Токовые защитные устройства контролируют значения или отношения значений протекающих через оборудование токов.

Независимо от параметров установки и типа применяемых защитных аппаратов и систем выделяют следующие общие требования к защите.

Быстродействие — обеспечение минимально возможного времени срабатывания защиты, не превышающего допустимого.

Селективность. Аварийное отключение должно производиться только в той цепи, где возникла причина аварии. А другие участки силовой цепи должны оставаться в работе.

Электродинамическая стойкость. Максимальный ток, ограниченный защитными устройствами, не должен превышать допустимого для данной электроустановки значения по электродинамической стойкости.

Уровень перенапряжений. Отключение аварийного тока не должно вызывать перенапряжений, опасных для полупроводниковых приборов. Надежность. Устройства защиты не должны выходить из строя при отключении аварийных токов. Они обеспечивают возможность быстрого

восстановления электрической цепи при устранении неисправности.

Помехоустойчивость. При появлении помех в сети и в цепях управления устройства защиты не должно ложно срабатывать.

Чувствительность. Защита должна срабатывать при всех повреждениях и токах, опасных для элеменов схемы, независимо от места и характера аварии.

Определение. Плавкие предохранители — это аппараты, защищающие установки от перегрузок и токов короткого замыкания.

Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство (это не обязательный атрибут, а вспомогательный, без него предохранитель все равно работать будет), гасящее дугу, возникающую после плавления вставки.

К предохранителям предъявляются следующие требования:

— времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта;

— время срабатывания предохранителя при коротком замыкании должно быть минимальным, особенно при защите полупроводниковых приборов;

— характеристики предохранителя должны быть стабильными;

— в связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность;

— замена сгоревшего предохранителя или плавкой вставки не должна занимать много времени.

для защиты асинхронных электродвигателей

Основным условием, определяющим выбор плавких предохранителей для защиты асинхронных двигателей с короткозамкнутым ротором, является отстройка от пускового тока.

Отстройка плавких вставок от пусковых токов выполняется по времени: пуск электродвигателя должен полностью закончиться раньше, чем вставка расплавится под действием пускового тока.

Правило. Опытом эксплуатации установлено правило: для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска.

Все электродвигатели разбиты на две группы: по времени; по частоте пуска.

Двигателями с легким пуском считаются двигатели вентиляторов, насосов, металлорежущих станков и т. п., пуск которых заканчивается за 3–5 с, пускаются эти двигатели редко, менее 15 раз в 1 ч.

К двигателям с тяжелым пуском относятся двигатели подъемных кранов, центрифуг, шаровых мельниц, пуск которых продолжается более 10 с, а также двигатели, которые пускаются очень часто — более 15 раз в 1 ч.

Выбор номинального тока плавкой вставки для отстройки от пускового тока производится по формуле:

где I_пд — пусковой ток двигателя; К — коэффициент, определяемый условиями пуска и равный для двигателей с легким пуском 2,5, а для двигателей с тяжелым пуском 1,6–2.

Примечание. Поскольку вставка при пуске двигателя нагревается и окисляется, уменьшается сечение вставки, ухудшается состояние контактов, она со временем может перегореть и при нормальной работе двигателя.

Вставка, выбранная в соответствии с приведенной выше формулой, может сгореть также при затянувшемся по сравнению с расчетным временем пуске или самозапуске двигателя. Поэтому во всех случаях целесообразно измерить напряжение на вводах двигателя в момент пуска и определить время пуска.

Сгорание вставок при пуске может повлечь работу двигателя на двух фазах и его повреждение.

Примечание. Каждый двигатель должен защищаться своим отдельным аппаратом защиты. Общий аппарат допускается для защиты нескольких маломощных двигателей только в том случае, если будет обеспечена термическая устойчивость пусковых аппаратов и аппаратов защиты от перегрузки, установленных в цепи питания каждого двигателя.

Выбор предохранителей для защиты магистралей, питающих несколько асинхронных электродвигателей

Защита магистралей, питающих несколько двигателей, должна обеспечивать и пуск двигателя с наибольшим пусковым током, и самозапуск двигателей. Если он допустим по условиям техники безопасности, технологического процесса и т. п.

При расчете уровня защиты необходимо точно определить, какие двигатели:

— отключаются при понижении или полном исчезновении напряжения;

— повторно включаются при появлении напряжения.

Для уменьшения нарушений технологического процесса применяют специальные схемы включения удерживающего электромагнита пускателя, обеспечивающего немедленное включение в сеть двигателя при восстановлении напряжения. Поэтому в общем случае номинальный ток плавкой вставки, через которую питается несколько самозапускающихся двигателей, выбирается по формуле:

где ∑I_пд — сумма пусковых токов самозапускающихся электродвигателей.

Выбор предохранителей для защиты магистралей при отсутствии самозапускающихся электродвигателей

Плавкие вставки предохранителей выбираются по следующему соотношению:

где I_кр = I_пуск + I_длит — максимальный кратковременный ток линии; I_пуск — пусковой ток электродвигателя или группы одновременно включаемых электродвигателей, при пуске которых кратковременный ток линии достигает наибольшего значения; I_длит — длительный расчетный ток линии до момента пуска электродвигателя (или группы электродвигателей) — это суммарный ток, который потребляется всеми элементами, подключенными через плавкий предохранитель, определяемый без учета рабочего тока пускаемого электродвигателя (или группы двигателей).

Выбор предохранителей для защиты асинхронных электродвигателей от перегрузки

Поскольку пусковой ток в 5–7 раз превышает номинальный ток двигателя, плавкая вставка, выбранная по выражению I_вс ≥ I_пд/К будет иметь номинальный ток в 2–3 раза больше номинального тока двигателя. Выдерживая этот ток неограниченное время, она не может защитить двигатель от перегрузки.

Для защиты двигателей от перегрузки обычно применяют тепловые реле, встраиваемые в магнитные пускатели или в автоматические выключатели.

Примечание. Если для защиты двигателя от перегрузки и управления им применяется магнитный пускатель, то при выборе плавких вставок приходится учитывать также возможность повреждения контактов пускателя.

Дело в том, что при коротких замыканиях в двигателе снижается напряжение на удерживающем электромагните пускателя. Он разрывает ток короткого замыкания своими контактами, которые, как правило, разрушаются. Для предотвращения короткого замыкания двигатели должны отключаться предохранителем раньше, чем разомкнутся контакты пускателя.

Это условие обеспечивается, если время отключения тока короткого замыкания предохранителем не превышает 0,15–0,2 с. Для этого ток короткого замыкания должен быть в 10–15 раз больше номинального тока вставки предохранителя, защищающего электродвигатель.

Обеспечение селективности срабатывания плавких предохранителей

Избирательность (селективность) защиты плавкими предохранителями обеспечивается подбором плавких вставок таким образом, чтобы при возникновении короткого замыкания, например, на ответвлении к электроприемнику, срабатывал ближайший плавкий предохранитель, защищающий этот электроприемник, но не срабатывал предохранитель, защищающий головной участок сети.

Выбор плавких предохранителей по условию селективности следует производить, пользуясь типовыми время-токовыми характеристиками t=f(I) предохранителей с учетом возможного разброса реальных характеристик по данным завода-изготовителя.

При защите сетей предохранителями типов ПН, НПН и НПР с типовыми характеристиками (рис. 20 и рис. 21) селективность действия защиты будет выполняться, если между номинальным током плавкой вставки, защищающей головной участок сети I_г, и номинальным током плавкой вставки на ответвлении к потребителю I_o выдерживаются определенные соотношения.

Например, при небольших токах перегрузки плавкой вставки (около 180–250 %) селективность будет выдерживаться, если I_г больше I_o хотя бы на одну ступень стандартной шкалы номинальных токов плавких вставок.

Рис. 20. Защитные (времятоковые) характеристики плавких предохранителей типа ПН-2

Рис. 21. Защитные (времятоковые) характеристики плавких предохранителей типа НПР и НПН

При коротком замыкании селективность защиты предохранителями типа НПН будет обеспечиваться, если будут выдерживаться следующие соотношения:

где I_к — ток короткого замыкания ответвления, А; I_г — номинальный ток плавкой вставки плавкого предохранителя головного участка сети, А; I_о — номинальный ток плавкой вставки на ответвлении, А.

Соотношения между номинальными токами плавких вставок I_г и I_о для предохранителей типа ПН2, обеспечивающие надежную селективность, приведены в табл. 2.

Таблица 2 Номинальные токи последовательно включенных плавких вставок предохранителей ПН2, обеспечивающих надежную селективность

Номинальный ток меньшей плавкой вставки Iо, а

Номинальный ток большей плавкой вставки Iг, а, при отношении Iк/Io

Расчет плавкой вставки предохранителя по мощности

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов. Искать только в этом форуме? Дополнительные параметры.

Поиск данных по Вашему запросу:

Расчет плавкой вставки предохранителя по мощности

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Расчет плавких предохранителей
• Пример выбора плавких предохранителей
• Плавкие предохранители. Выбор, расчет предохранителя.
• Подбор предохранителя по мощности
• Расчет плавких вставкок для предохранителей
• ГОСТ 17242-86

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Чем цилиндрическая плавкая вставка лучше автомата?

Расчет плавких предохранителей

При возникновении эксплуатационных технологических перегрузок и аварийных режимов, являющихся следствием нарушений работы схемы, по электрическим цепям аварийного контура протекают токи, превосходящие номинальные значения, на которые рассчитано электрооборудование. В результате воздействия аварийных токов и перегрева токопроводов нарушается электрическая изоляция, обгорают и плавятся контактные поверхности соединительных шин и электрических аппаратов.

Электродинамические удары при переходных процессах вызывают повреждение шин, изоляторов и обмоток реакторов. Для ограничения амплитуды аварийных токов и длительности их протекания применяются специальные устройства и системы защиты электрооборудования.

Устройства защиты должны отключить аварийную цепь раньше, чем могут выйти из строя отдельные ее элементы. При больших перегрузках или коротких замыканиях устройства защиты должны сразу отключить всю электроустановку или часть ее с максимальным быстродействием для обеспечения дальнейшей работоспособности или, если авария является следствием выхода из строя одного из элементов цепи, предотвратить выход из строя другого электрооборудования. В случае небольших перегрузок, не опасных для оборудования в течение определенного времени, система защиты может воздействовать на предупреждающую сигнализацию для сведения обслуживающего персонала или на систему автоматического регулирования для снижения тока.

Поскольку основным фактором, приводящим к выходу из строя электрооборудования, является тепловое действие аварийного тока, то по принципу построения защитные устройства делятся на токовые и тепловые. Токовые защитные устройства контролируют значения или отношения значений протекающих через оборудование токов.

Независимо от параметров установки и типа применяемых защитных аппаратов и систем выделяют следующие общие требования к защите. Быстродействие — обеспечение минимально возможного времени срабатывания защиты, не превышающего допустимого.

Аварийное отключение должно производиться только в той цепи, где возникла причина аварии. А другие участки силовой цепи должны оставаться в работе. Электродинамическая стойкость. Максимальный ток, ограниченный защитными устройствами, не должен превышать допустимого для данной электроустановки значения по электродинамической стойкости.

Уровень перенапряжений. Отключение аварийного тока не должно вызывать перенапряжений, опасных для полупроводниковых приборов. Устройства защиты не должны выходить из строя при отключении аварийных токов. Они обеспечивают возможность быстрого. При появлении помех в сети и в цепях управления устройства защиты не должно ложно срабатывать. Защита должна срабатывать при всех повреждениях и токах, опасных для элеменов схемы, независимо от места и характера аварии.

Плавкие предохранители — это аппараты, защищающие установки от перегрузок и токов короткого замыкания. Основными элементами предохранителя являются плавкая вставка , включаемая в рассечку защищаемой цепи, и дугогасительное устройство это не обязательный атрибут, а вспомогательный, без него предохранитель все равно работать будет , гасящее дугу, возникающую после плавления вставки.

Основным условием, определяющим выбор плавких предохранителей для защиты асинхронных двигателей с короткозамкнутым ротором, является отстройка от пускового тока. Отстройка плавких вставок от пусковых токов выполняется по времени: пуск электродвигателя должен полностью закончиться раньше, чем вставка расплавится под действием пускового тока.

Опытом эксплуатации установлено правило: для надежной работы вставок пусковой ток не должен превышать половины тока, который может расплавить вставку за время пуска. Двигателями с легким пуском считаются двигатели вентиляторов, насосов, металлорежущих станков и т.

К двигателям с тяжелым пуском относятся двигатели подъемных кранов, центрифуг, шаровых мельниц, пуск которых продолжается более 10 с, а также двигатели, которые пускаются очень часто — более 15 раз в 1 ч. Поскольку вставка при пуске двигателя нагревается и окисляется, уменьшается сечение вставки, ухудшается состояние контактов, она со временем может перегореть и при нормальной работе двигателя.

Вставка, выбранная в соответствии с приведенной выше формулой, может сгореть также при затянувшемся по сравнению с расчетным временем пуске или самозапуске двигателя. Поэтому во всех случаях целесообразно измерить напряжение на вводах двигателя в момент пуска и определить время пуска.

Каждый двигатель должен защищаться своим отдельным аппаратом защиты. Общий аппарат допускается для защиты нескольких маломощных двигателей только в том случае, если будет обеспечена термическая устойчивость пусковых аппаратов и аппаратов защиты от перегрузки, установленных в цепи питания каждого двигателя. Выбор предохранителей для защиты магистралей, питающих несколько асинхронных электродвигателей.

Защита магистралей, питающих несколько двигателей, должна обеспечивать и пуск двигателя с наибольшим пусковым током, и самозапуск двигателей. Если он допустим по условиям техники безопасности, технологического процесса и т.

Для уменьшения нарушений технологического процесса применяют специальные схемы включения удерживающего электромагнита пускателя, обеспечивающего немедленное включение в сеть двигателя при восстановлении напряжения. Поэтому в общем случае номинальный ток плавкой вставки , через которую питается несколько самозапускающихся двигателей, выбирается по формуле:. Выбор предохранителей для защиты магистралей при отсутствии самозапускающихся электродвигателей.

Выдерживая этот ток неограниченное время, она не может защитить двигатель от перегрузки. Для защиты двигателей от перегрузки обычно применяют тепловые реле, встраиваемые в магнитные пускатели или в автоматические выключатели. Если для защиты двигателя от перегрузки и управления им применяется магнитный пускатель, то при выборе плавких вставок приходится учитывать также возможность повреждения контактов пускателя.

Дело в том, что при коротких замыканиях в двигателе снижается напряжение на удерживающем электромагните пускателя. Он разрывает ток короткого замыкания своими контактами, которые, как правило, разрушаются.

Для предотвращения короткого замыкания двигатели должны отключаться предохранителем раньше, чем разомкнутся контакты пускателя. Это условие обеспечивается, если время отключения тока короткого замыкания предохранителем не превышает 0,15—0,2 с. Для этого ток короткого замыкания должен быть в 10—15 раз больше номинального тока вставки предохранителя, защищающего электродвигатель.

Избирательность селективность защиты плавкими предохранителями обеспечивается подбором плавких вставок таким образом, чтобы при возникновении короткого замыкания, например, на ответвлении к электроприемнику, срабатывал ближайший плавкий предохранитель, защищающий этот электроприемник, но не срабатывал предохранитель, защищающий головной участок сети.

Защитные времятоковые характеристики плавких предохранителей типа ПН При коротком замыкании селективность защиты предохранителями типа НПН будет обеспечиваться, если будут выдерживаться следующие соотношения:. Соотношения между номинальными токами плавких вставок I г и I о для предохранителей типа ПН2, обеспечивающие надежную селективность, приведены в табл.

Таблица 2 Номинальные токи последовательно включенных плавких вставок предохранителей ПН2, обеспечивающих надежную селективность. Для выбора плавких предохранителей по условию селективности можно использовать метод согласования характеристик предохранителей , в основу которого положен принцип сопоставления сечений плавких вставок по формуле:.

Полученное значение а сравнивают с данными табл. Селективность защиты будет обеспечена, если расчетное значение а равно табличному или больше него.

Металл плавкой вставки предохранителя, расположенного ближе к источнику питания для любого типа предохранителя. Выбор плавких вставок для цепи управления с напряжением U н можно произвести по формуле. Выбор, расчет предохранителя. Электрокомпоненты 37 Кабель и провод Светотехника Электрические машины 72 Электропривод 33 Щитовое оборудование 21 Промышленная автоматика 51 Измерительная техника 95 Высоковольтная техника 64 Низковольтная техника 36 Инструмент и принадлежности 19 Документация 2 Теория электротехники 25 Справочные данные Другое Справочник по кабелю и проводу 0.

Плавкие предохранители Назначение При возникновении эксплуатационных технологических перегрузок и аварийных режимов, являющихся следствием нарушений работы схемы, по электрическим цепям аварийного контура протекают токи, превосходящие номинальные значения, на которые рассчитано электрооборудование. Виды защиты и требования к ней Поскольку основным фактором, приводящим к выходу из строя электрооборудования, является тепловое действие аварийного тока, то по принципу построения защитные устройства делятся на токовые и тепловые.

Они обеспечивают возможность быстрого восстановления электрической цепи при устранении неисправности. Плавкие предохранители Определение. К предохранителям предъявляются следующие требования : — времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта; — время срабатывания предохранителя при коротком замыкании должно быть минимальным, особенно при защите полупроводниковых приборов; — характеристики предохранителя должны быть стабильными; — в связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность; — замена сгоревшего предохранителя или плавкой вставки не должна занимать много времени.

Выбор предохранителей для защиты асинхронных электродвигателей Основным условием, определяющим выбор плавких предохранителей для защиты асинхронных двигателей с короткозамкнутым ротором, является отстройка от пускового тока.

Все электродвигатели разбиты на две группы : по времени; по частоте пуска. Сгорание вставок при пуске может повлечь работу двигателя на двух фазах и его повреждение.

Выбор предохранителей для защиты магистралей, питающих несколько асинхронных электродвигателей Защита магистралей, питающих несколько двигателей, должна обеспечивать и пуск двигателя с наибольшим пусковым током, и самозапуск двигателей. При расчете уровня защиты необходимо точно определить, какие двигатели: — отключаются при понижении или полном исчезновении напряжения; — остаются включенными; — повторно включаются при появлении напряжения. Выбор предохранителей для защиты магистралей при отсутствии самозапускающихся электродвигателей Плавкие вставки предохранителей выбираются по следующему соотношению: Iном.

Обеспечение селективности срабатывания плавких предохранителей Избирательность селективность защиты плавкими предохранителями обеспечивается подбором плавких вставок таким образом, чтобы при возникновении короткого замыкания, например, на ответвлении к электроприемнику, срабатывал ближайший плавкий предохранитель, защищающий этот электроприемник, но не срабатывал предохранитель, защищающий головной участок сети.

Защитные времятоковые характеристики плавких предохранителей типа ПН-2 Рис. Защитные времятоковые характеристики плавких предохранителей типа НПР и НПН При коротком замыкании селективность защиты предохранителями типа НПН будет обеспечиваться, если будут выдерживаться следующие соотношения: где I к — ток короткого замыкания ответвления, А; I г — номинальный ток плавкой вставки плавкого предохранителя головного участка сети, А; I о — номинальный ток плавкой вставки на ответвлении, А.

Iк — ток короткого замыкания в начале защищаемого участка сети. Для выбора плавких предохранителей по условию селективности можно использовать метод согласования характеристик предохранителей , в основу которого положен принцип сопоставления сечений плавких вставок по формуле: , где а — коэфициент селективности; F 1 — сечение плавкой вставки, расположенной ближе к источнику питания; F 2 — сечение плавкой вставки, расположенной дальше от источника питания, т.

Наименьшие значения а, при которых обеспечивается селективность защиты Таблица 3 Металл плавкой вставки предохранителя, расположенного ближе к источнику питания для любого типа предохранителя отношение а сечений плавких вставок смежных предохранителей, если предохранитель, расположенный ближе к нагрузке, изготовлен с заполнителем при плавкой вставке из без заполнителя при плавкой вставке из меди серебра цинка свинца меди серебра цинка свинца Медь 1,55 1,33 0,55 0,2 1,15 1,03 0,4 0,15 Серебро 1,72 1,55 0,62 0,23 1,33 1,15 0,46 0,17 Цинк 4,5 3,95 1,65 0,6 3,5 3,06 1,2 0,44 Свинец 12,4 10,8 4,5 1,65 9,5 8,4 3,3 1,2 Выбор плавких предохранителей для защиты цепей управления Выбор плавких вставок для цепи управления с напряжением U н можно произвести по формуле I н.

Если известны не мощности, а токи , то это формула может быть записана в виде I н. При использовании материалов ссылка на сайт обязательна. Номинальный ток меньшей плавкой вставки Iо , а. Рубильники, пакетные выключатели, кнопки. Устройство, обозначение, принцип действия, схемы включения. Контакторы и пускатели. Устройство, выбор, схемы включения контакторов и пускателей. Катушки реле. Выбор, принцип действия, схемы включения.

Пример выбора плавких предохранителей

Для защиты электрических цепей от аварийных режимов работы, таких как повышенное потребление мощности или короткое замыкание , используют плавкие вставки или предохранители. Они устроены таким образом, что при протекании тока до определенного уровня ничего не происходит, но, согласно закону Джоуля-Ленца при протекании электрического тока происходит выделение тепла на проводнике. Поэтому при определенной силе тока тепла выделяется такое количество, что проводник плавкой вставки просто перегорает. В электронных схемах предохранители устанавливают на входе питания, он нужен для защиты трансформатора, дорожек платы и других узлов. Также используется для защиты электродвигателя — их часто устанавливают в щитах, к которым происходит подключение. К примеру, при заклинивании ротора электродвигателя в цепи статора и ротора тоже, для ДПТ, и двигателей с фазным ротором будет протекать повышенный ток, который сожжет предохранитель.

Высоковольтный предохранитель защитит обмотку трансформатора только в том случае, Выбор плавкой вставки по номинальному току отключения.

Плавкие предохранители. Выбор, расчет предохранителя.

Плавкие вставки для предохранителей всегда перегорают в неподходящий момент. И что мы делаем? Если это сделать неправильно, можно навлечь на себя беду. Для того, чтобы правильно и безопасно восстановить плавкую вставку нужно всего лишь выбрать правильный диаметр используемой проволоки. Ниже приведен расчет диаметра провода для плавких вставок предохранителей по таблице. Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. За ток плавления обычно принимают значение тока в два раза превышающий номинальный ток. И согласно нему выбираем диаметр проволоки.

Подбор предохранителя по мощности

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис. Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Хотя в наше время его с успехом заменяют защитные автоматы, есть огромное множество примеров, где плавкая вставка является незаменимым предохранительным звеном в электрической цепи: электронная аппаратура, автомобильная электросеть, промышленные электроустановки, системы энергоснабжения. Пробковые предохранители до сих пор работают во множестве распределительных щитов жилого фонда на пост советском пространстве.

Расчет плавких вставкок для предохранителей

Плавкий предохранитель является самым слабым участком защищаемой электрической цепи, срабатывающим в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение более ценных элементов электрической цепи высокой температурой, вызванной чрезмерными значениями силы тока. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети обеспечивает защиту проводки от возгорания. Когда перегорает плавкий предохранитель, требуется быстро его заменить, но не всегда имеется запасной предохранитель на нужный ток. Используя онлайн калькулятор Вы сможете легко определить ток плавления проводников выполненных из различных материалов. Для отправки комментария вам необходимо авторизоваться. Ваш IP:

ГОСТ 17242-86

В пособии представлены материалы, необходимые для проектирования электроснабжения: определения электрических нагрузок, выбора трансформаторов и электрических аппаратов напряжением до и выше В, их основные технические характеристики. Даны справочные материалы по расчету, выбору и проверке воздушных и кабельных линий электропередачи, компенсации реактивной мощности на разных уровнях систем электроснабжения. Приведено электрооборудование, которое в настоящее время широко эксплуатируется в сетях промышленного электроснабжения, а также сведения о новом и модернизированном оборудовании, о возможных именах устаревших модификаций на новые, выпускаемые предприятиями Российской Федерации. Предназначено для студентов электроэнергетических и электромеханических специальностей. Расширенный поиск. Голосов: 7.

Расчет тока плавления провода диаметром от 0,2 мм Определения тока предохранителя в зависимости от мощности и напряжения.

Пример 1. Необходимо выбрать защиту для электропроводки в доме. Определяем суммарную нагрузку в доме сложением, получаем 2,2 кВт. Из правила 1 получаем: 2.

В электрических сетях нередко возникают аварийные ситуации, которые могут вывести из строя дорогостоящее оборудование, одним из элементов которого является трансформатор. Для того чтобы защитить трансформатор от повреждения необходимо установить защиту от сверхтоков. Высоковольтный предохранитель — один из вариантов защиты силового трансформатора от повреждения. Он осуществляет разрыв электрической цепи разрушение плавкой вставки при превышении тока выше допустимого значения номинала предохранителя. Высоковольтный предохранитель защитит обмотку трансформатора только в том случае, если он был правильно выбран по току.

Предохранители — это коммутационные электротехнические изделия, используемые для защиты электрической сети от сверхтоков и токов короткого замыкания.

НОМ независимо от места установки должно выбираться равным номинальному напряжению сети Uc:. Установка предохранителей на меньшее номинальное напряжение, чем напряжение сети, не допускается во избежание возникновения короткого замыкания, так как изоляция каждого предохранителя рассчитана на определенное напряжение. Установка предохранителей на большее номинальное напряжение, чем напряжение сети, также не рекомендуется. Дело в том что длина плавкой вставки для обеспечения надежного гашения дуги, возникающей при ее перегорании, тем больше, чем выше напряжение. С увеличением длины плавкой вставки, имеющей тот же номинальный ток, изменяются условия гашения дуги и ухудшается защитная характеристика вставки.

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая. Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители.

Подбор предохранителя по мощности

П р и м е ч а н и я:

Диаметр плавкой вставки предохранителя выбирают в зависимости от тока плавления. Для выбора диаметра вставки необходимо величину номинального тока, потребляемого узлом или блоком, увеличить вдвое, и по полученной величине тока плавления выбрать диаметр провода.

На предохранителе обозначается номинальный ток, при котором вставка продолжительное время не разрушается (не плавится). Кратковременное увеличение тока сверх номинального значения (при переходных процессах, различных наводках и т. п.) не вызывает разрушения
вставки.

Для защиты электрических цепей от аварийных режимов работы, таких как повышенное потребление мощности или короткое замыкание, используют плавкие вставки или предохранители. Они устроены таким образом, что при протекании тока до определенного уровня ничего не происходит, но, согласно закону Джоуля-Ленца при протекании электрического тока происходит выделение тепла на проводнике. Поэтому при определенной силе тока тепла выделяется такое количество, что проводник плавкой вставки просто перегорает.

В электронных схемах предохранители устанавливают на входе питания, он нужен для защиты трансформатора, дорожек платы и других узлов. Также используется для защиты электродвигателя – их часто устанавливают в щитах, к которым происходит подключение. К примеру, при заклинивании ротора электродвигателя в цепи статора (и ротора тоже, для ДПТ, и двигателей с фазным ротором) будет протекать повышенный ток, который сожжет предохранитель. Но если его номинал подобран чрезмерно большим, то сгорят обмотки электрической машины.

Кроме самого проводника предохранитель состоит из стеклянного или керамического корпуса, а для больших мощностей и напряжений корпус заполняется внутри диэлектрическим порошкообразным материалом – это нужно для гашения дуги, возникающей при перегорании плавкой вставки.

Казалось бы, простое устройство и принцип работы, но для его расчетов нужно использовать ряд формул, что значительно усложняет задачу. Хотя можно избежать их, если использовать наш онлайн калькулятор, который производит расчет плавкой вставки предохранителя:

Давайте разбираться, как рассчитать диаметр проволоки. Для начала определяют Iном потребления защищаемого устройства. Его можно узнать из технической документации, для электродвигателей – прочитать на шильдике или определить по мощности устройства. Если параметр не указан, определите его по формуле:

Iном=P/U

После этого проводят расчеты по току, умноженному на коэффициент запаса, который равен 1,2-2,0, в зависимости от типа нагрузки и её особенностей. При имеющейся тонкой проволоке определенного диаметра рассчитывают Iплавления:

При диаметрах проволоки от 0,02 до 0,2 мм:

От 0,2 мм и выше:

• d – диаметр;
• k или m – коэффициент, он приведен в таблице для различных металлов.

Чтобы определить диаметр провода зная ток I:

Для малых I – d от 0,02 до 0,2 мм:

Для больших I – диаметр провода от 0,2 мм и выше:

Если нужно узнать количество тепла, которое выделяется на плавкой вставке, то используйте формулу:

Время и количество теплоты для плавления:

• m – масса проволоки;
• Лямбда – удельное количество телпоты плавления, табличная величина характерная для каждого материала.

Масса круглой проволоки:

Для проверки правильности расчётов вы можете измерить сопротивление проводника по формуле:

Кстати, предохранители высоковольтных цепей обычно имеют высокое сопротивление (килоОмы). Для удобства можно воспользоваться таблицей:

Как вы можете убедиться, расчет плавкой вставки предохранителя достаточно объёмный, поэтому проще посчитать защитный предохранитель с помощью нашего онлайн калькулятора по току. Как уже было сказано, его вы можете определить, исходя из мощности.

Каждый предохранитель выполняет функцию защиты электрических цепей и оборудования от перегревания при прохождении тока с показателями, значительно превышающими номинальные. Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая.

Группы предохранителей

Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи.

До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования – автоматические выключатели. Тем не менее, предохранители не потеряли своей актуальности и в настоящее время. Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий.

Предохранители делятся на следующие основные группы:

• Общего назначения
• Быстродействующие
• Защищающие полупроводниковые приборы
• Для защиты трансформаторов
• Низковольтные

Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.

Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима. Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе.

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.

Общие правила расчета

Для того, чтобы сделать правильный расчет плавких вставок предохранителей, необходимо учитывать номинальное напряжение. Это значение должно быть таким, при котором предохранитель отключает электрическую цепь. Основным показателем служит минимальное напряжение, предусмотренное для основания и плавкой вставки.

Еще один важный показатель, который должен учитываться при расчетах – напряжение отключения. Этот параметр заключается в мгновенном значении напряжения, появляющегося после срабатывания самого предохранителя или плавкой вставки. Как правило, в расчет принимается максимальное значение этого напряжения.

Кроме того, в обязательном порядке учитывается ток плавления, от которого зависит диаметр проволоки, установленной внутри. Когда выполняется расчет плавкой вставки предохранителя, для каждого металла этот показатель имеет собственное значение и выбирается с помощью таблицы или калькулятора. Материал и размер вставок должен обеспечить требуемые защитные характеристики. Длина вставки не может быть слишком большой, поскольку это влияет на гашение дуги и общие температурные характеристики.

Расчетная мощность нагрузки обычно указывается в маркировке изделия. В соответствии с этим параметром выполняется расчет номинального тока предохранителя по формуле: Inom = Pmax/U, в которой Inom является номинальным током защиты, Pmax – максимальная мощность нагрузки, а U – напряжение питающей сети.

Онлайн расчет диаметра провода для плавких вставок предохранителей

Все расчеты можно выполнить гораздо быстрее, воспользовавшись онлайн-калькулятором. В соответствующие окна вводятся данные о материале вставки и токе, после чего в окне результата появятся данные о диаметре проволоки.

Плавкие вставки

Какой предохранитель использовать?

Какой предохранитель использовать?

Предохранитель предназначен для защиты вашего оборудования/прибора, а также вас в случае перегрузки из-за механической или электрической неисправности.



Будьте осторожны: если у вас возникнет соблазн использовать что-то вроде скрепки или куска фольги, обернутой вокруг старого предохранителя или гвоздя, не делайте этого. Это чрезвычайно опасно и может привести к поражению электрическим током, возгоранию или полному выходу из строя вашего прибора.



В Великобритании большинство бытовых приборов могут оставаться с предварительно установленной литой вилкой. Вилки имеют предохранитель на 3 или 13 ампер. Очень редко можно найти что-то промежуточное, хотя есть и другие доступные предохранители. Вилка с предохранителем для прибора обеспечивает минимальную защиту, необходимую для вашего оборудования/прибора. Однако неправильный предохранитель будет постоянно перегорать, если он имеет неправильный номинал, или не сможет защитить ваше оборудование от катастрофического расплавления, если он слишком высок.



Технический номер вилки для Великобритании: BS 1362.

Если на держателе предохранителя выбита вилка, номинал предохранителя указан для вашего устройства. т.е. 13 A или 3 A.



Для сетевой вилки требуется предохранитель BS 1362 диаметром 25,4 мм (1,25 дюйма), эти предохранители можно приобрести в любом местном супермаркете или магазине товаров для дома. Они дешевы, поэтому не рискуйте красть предохранитель из другого прибора только для того, чтобы включить его, если только вы не используете предохранитель того же номинала.



«В моем приборе установлена ​​литая вилка, а предохранителя нет? Я понятия не имею, какой тип и номинал предохранителя мне нужен!»



Давайте сделаем некоторые расчеты —

В Великобритании напряжение сети обычно составляет 240 Вольт. Посмотрите на идентификационную табличку прибора, которую можно найти на основании прибора или сзади. Он сообщит мощность, напряжение, герц-Гц (частоту) и, возможно, требуемую силу тока.



Простой расчет: ватты, деленные на вольты, равны амперам. После того, как вы подсчитали это, это простой случай добавления около 10% к значению и выбора ближайшего предохранителя для соответствия. Это более точный метод, чем просто предположение, если вам потребуется предохранитель на 3, 5 или даже 13 ампер. Замена неправильного предохранителя правильным предотвратит риск его перегорания.



Если у вас есть тренировочный шнур, такой как 4-местная розетка или более удлинитель, он будет рассчитан только на максимальный ток 13 ампер. Перегрузка одного из них становится очевидной, когда общая сила тока подключенных приборов превышает 13 ампер в этом удлинителе.





В большинстве случаев на настольной лампе нет идентификационной таблички, однако мы знаем, что максимальная мощность лампочки будет составлять 100 Вт, поэтому расчет будет следующим:

100 Вт разделить на 240 Вольт равняется 0,42 ампера + 10%, что равняется 0,46 ампера.

                        100      /          240      =          0,42 ампер       + 10 %  = 0,46 ампер

. Однако большинство производителей стандартно устанавливают в вилку предохранитель на 3 ампера.



По мере развития современной жизни и совершенствования технологий лампочки заменяются светодиодами. Многие светодиодные лампочки имеют мощность 5 Вт (это одна 20 ^th стоваттной лампочки), поэтому расчет для этого будет следующим:

5 Вт, деленное на 240 В, равно 0,02 ампера, что равно 0,022 ампера.

5 /240 = 0,02 АБС + 10%= 0,0,022 А.

Так что из этого расчета идеальным предохранителем будет единственный предохранитель AMP, но опять же, большинство производителей поставит в предотвращение три усилителя.

Чайники имеют широкий диапазон мощностей в зависимости от того, медленно кипящий это чайник или быстрокипящий.

Типичная идентификационная табличка, которую можно найти на основании чайника, может содержать следующую информацию 220–240 В – 50 Гц от 1850 до 2200 Вт. Вт) и Великобритании 240 Вольт (2200 Вт). 50 Гц — это частота, которая не требуется для расчета.



Расчет будет следующим образом: 2200 Вт разделить на 240 В, что равно 9,17 А + 10%, что равно 10,087 А. Таким образом, исходя из этого расчета, идеальным предохранителем будет предохранитель около 10 А.

2200 /240 = 9,17 ампер + 10%= 10,087 ампер

Однако предохранитель на 13 А.

Если прибор показывает 60 Гц, то этот прибор не подходит для использования в Великобритании. Если прибор показывает 50–60 Гц, он подходит для двойного использования (Европа/Великобритания).

Ниже представлена ​​таблица, которая даст вам представление о том, какой номинал предохранителей обычно используется в вашем приборе.



Размер предохранителя зависит от прибора или оборудования, которое он питает.

Например, если вы установили новую кухню, вы можете обнаружить, что у вас есть ответвление предохранителя над столешницей рядом с розеткой или рядом с ней. Отвод плавкого предохранителя затем исчезает и изолирует устройство, расположенное ниже, поэтому вам не нужно включать его в розетку в случае сбоя устройства (есть вероятность, что вас может ударить током, просто вытащив розетку). Поскольку все приборы поставляются с литой вилкой, гарантия может быть нарушена, если вы отрежете вилку.

Как правило, в этом случае у вас будет 13-амперный предохранитель в ответвлении предохранителя, питающий 13-амперный предохранитель в вашей вилке.

Если вы обнаружите, что у вас есть предохранитель на 3 ампера в ответвлении предохранителя, ведущем вниз к вашему прибору, и, используя приведенные выше расчеты, вам требуется предохранитель на 13 ампер, тогда предохранитель в ответвлении предохранителя необходимо заменить на Предохранитель на 13 ампер.

В других случаях, когда электрик мог обнаружить отсутствие кабелей цепи освещения в зоне, где клиентам требуется освещение, для питания новой цепи освещения мог быть установлен ответвление предохранителя. В этой ответвлении предохранителя может быть предохранитель на три или пять ампер, в зависимости от количества лампочек в цепи. Обычно вы обнаружите это, когда была пристройка, такая как зимний сад, или вы установили садовое освещение.



Для получения дополнительной информации или немедленной помощи позвоните нам по телефону 01892 531728, который работает круглосуточно и без выходных.

Или заполните нашу веб-форму запроса, и мы быстро ответим.



Защита от перегрузки по току трансформатора для первичной и вторичной обмоток с помощью предохранителей или автоматических выключателей — TW Controls

UL 508A, раздел 35, касается силовых трансформаторов, а раздел 42 — управляющих трансформаторов, что соответствует тем же требованиям, изложенным в статье 450 Национального электротехнического кодекса (NEC).

См. таблицу внизу страницы для быстрого доступа к рекомендациям по предохранителям трансформатора.

Первичная защита идет со стороны ввода трансформатора или первичной обмотки. Вторичная защита идет на выходной стороне трансформатора или на вторичной обмотке.

Расчет предохранителей первичной и вторичной обмотки

Зачем использовать защиту вторичного трансформатора в дополнение к защите первичного трансформатора? Преимущество наличия первичной и вторичной защиты заключается в том, что она позволяет увеличить первичную защиту для предотвращения нежелательных отключений.

Первичная часть трансформатора		Вторичная обмотка трансформатора
Ток (ампер)	Максимальная токовая защита %	Ток (ампер)	Максимальная токовая защита %
9 ампер или более	250%	9 ампер или более	125%
2–8,99 А	250%	Менее 9 А	167%
Менее 2 А	300%

Пример.   У вас есть трансформатор мощностью 2 кВА (2000 ВА), первичное напряжение составляет 460 В переменного тока, а вторичное — 120 В переменного тока.

Первичный ток  = ВА/первичный переменный ток = 2000/460 = 4,35 ампер. Согласно приведенной выше таблице, 4,35 ампер находится в диапазоне среднего ряда, 2-8,99 ампер, поэтому защита от перегрузки по току должна составлять 250% от первичного тока полной нагрузки. 4,35*250% = 10,88 ампер. Затем вы можете округлить до следующего размера предохранителя, который будет равен 9.0051 15 Ампер .

Вторичный ток  = ВА/вторичный В переменного тока = 2000/120 = 16,67 ампер. Согласно приведенной выше таблице, 16,67 ампер находятся в диапазоне верхней строки, 9 ампер и более, поэтому защита от перегрузки по току должна составлять 125% от первичного тока полной нагрузки. 16,67*125% = 20,84 ампер. Затем вы можете округлить до следующего размера предохранителя, который будет  25 Ампер .

Расчет размера первичного предохранителя, когда не используется вторичный предохранитель

Размер первичных предохранителей определяется в % от тока первичной обмотки в амперах в соответствии с таблицей ниже, когда вторичный предохранитель не используется.

Первичный ток трансформатора (амперы)	Максимальная токовая защита %
9 ампер или более	125%
2–8,99 А	167%
Менее 2 А	500%

Пример.   У вас есть трансформатор мощностью 2 кВА (2000 ВА), первичное напряжение составляет 460 В переменного тока, а вторичное — 120 В переменного тока.

Первичные усилители  = ВА/В переменного тока = 2000/460 = 4,35 ампер. Согласно приведенной выше таблице, 4,35 ампер находится в диапазоне среднего ряда, 2-8,99 ампер, поэтому защита от перегрузки по току должна составлять 167% от первичного тока полной нагрузки. 4,35 * 167% = 7,26 ампер. Затем вы можете округлить до следующего размера предохранителя, который будет  10 Ампер .

См. таблицу основных предохранителей в конце этой статьи, чтобы быстро определить номинал предохранителя.

Таблица основных и вторичных предохранителей

кВА
	50,0	75,0	100,0	150,0	250,0	350,0	500,0	750,0	1000.0	1500.0	2000.0	3000.0	5000.0	10000.0	15000.0	20000.0
Первичный
440 460 480	0,3	0,5	0,7	1	2	2	3	5	5	8	11	16	27	54	82	109
220 230 240	0,6	0,9	1,3	2	3	4	5	8	10	16	21	31	52	104	156	208
110 115 120	1,3	2	3	4	5	8	11	16	22	33	43	65	109	217	326	435
Среднее
220 230 240	0,4	0,5	0,7	1	2	3	4	5	7	11	11	16	27	54	82	109
110 115 120	0,7	1,1	1,5	2	4	5	7	11	11	16	22	33	54	109	163	217
24	3	5	7	10	13	18	26	39	52	78	104
12	7	10	10	16	26	36	52	78	104

Хотя у вас может возникнуть соблазн отказаться от вторичной защиты, чтобы сэкономить деньги, в том числе это позволяет вам использовать гораздо большую первичную защиту, которая устранит неприятные срабатывания.

Industrial Control WiringAbout 90 Marketing 1 апреля 2018 г. Intermediate, Wiring

0 лайков

Расчет размера автоматического выключателя/предохранителя для трансформатора (в соответствии с NEC)

• Расчет размера автоматического выключателя или предохранителя на первичной и вторичной сторонах трансформатора со следующей деталью
• Детали трансформатора (P) = 1000 кВА
• Первичное напряжение (Впик) = 11000 Вольт
• Вторичное напряжение (Vs) = 430 Вольт
• Полное сопротивление трансформатора = 5%
• Соединение трансформатора = треугольник/звезда
• Трансформатор находится в неконтролируемом состоянии.

Расчеты:

• Первичный ток трансформатора (Ip)= P/1,732xVp
• Первичный ток трансформатора (Ip)=1000000/1,732×11000= 49 А
• Вторичный ток трансформатора (Is) = P/1,732xVs
• Вторичный ток трансформатора (Is)=1000000/1,732×430= 71 А
• Согласно NEC 450. 3, максимальный номинал автоматического выключателя или предохранителя зависит от % его тока в соответствии с его первичным напряжением, % импеданса и контролируемым/неконтролируемым состоянием.

Максимальный номинал защиты от перегрузки по току для неконтролируемого трансформатора Более 600 вольт (согласно NEC)
%имп	Первичный		вторичный
	>600В		>600В		<600В
	КБ	Предохранитель	КБ	Предохранитель	CB/предохранитель
До 6%	600%	300%	300%	250%	125%
Более 6%	400%	300%	250%	225%	125%



Максимальная токовая защита контролируемого трансформатора более 600 вольт (согласно NEC)
%имп	Первичный		вторичный
	>600В		>600В		<600В
	КБ	Предохранитель	КБ	Предохранитель	CB/предохранитель
До 6 %	600%	300%	300%	250%	250%
Более 6%	400%	300%	250%	225%	250%



Максимальная токовая защита трансформаторов с первичным напряжением менее 600 В (в соответствии с NEC)
Защита	Первичная защита			Вторичная защита
Метод	Более 9А	от 2А до 9А	Менее 2 А	Более 9А	Менее 9А
Только первичная защита	125%	167%	300%	Не требуется	Не требуется
Первичная и вторичная защита	250%	250%	250%	125%	167%



Размер предохранителя / обратнозависимая выдержка времени CB согласно NEC (Ампер)
1	25	60	125	250	600	2000
3	30	70	150	300	700	2500
6	35	80	160	350	800	3000
10	40	90	175	400	1000	4000
15	45	100	200	450	1200	5000
20	50	110	225	500	1600	6000

Для первичной стороны:

• Первичный ток трансформатора (Ip) = 52,49 А, полное сопротивление 5%
• Согласно приведенной выше таблице в неконтролируемом состоянии Мощность автоматического выключателя = 600 % первичного тока
• Размер автоматического выключателя = 52,49 x 600% = 315 А
• Если трансформатор находится в контролируемом состоянии, выберите автоматический выключатель, близкий к этому размеру, но если трансформатор находится в неконтролируемом состоянии, выберите автоматический выключатель следующего большего размера.
• Номинал автоматического выключателя = 350 А (Следующий больший размер 300 А)
• Размер предохранителя = 52,49 x 300% = 157 А
• Номинал предохранителя = 160 А (Следующий больший размер 150 А)

Для вторичной стороны:

• Вторичный ток трансформатора (Is) = 1342,70 А, полное сопротивление 5 %
• Согласно приведенной выше таблице в неконтролируемом состоянии Мощность автоматического выключателя = 125 % вторичного тока
• Размер автоматического выключателя = 1342,70 x 125% = 1678 ампер
• Если трансформатор находится в контролируемом состоянии, выберите автоматический выключатель, близкий к этому размеру, но если трансформатор находится в неконтролируемом состоянии, выберите автоматический выключатель следующего большего размера.
• Номинал автоматического выключателя = 2000 А (Следующий больший размер 1600 А)
• Размер предохранителя = 1342,70 x 125% = 1678 ампер
• Номинал предохранителя = 2000 А (Следующий больший размер 1600 А)

  Результаты:

• Размер автоматического выключателя на первичной стороне = 350 А
• Размер предохранителя на первичной стороне = 160 А
• Размер автоматического выключателя на вторичной стороне = 2000 ампер
• Размер предохранителя на вторичной стороне = 2000 ампер

Оценить:

Нравится:

Нравится Загрузка. ..

Рубрика: Без рубрики

О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электротехника). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками.
