Расчёт блока питания для светодиодной ленты 12в. Расчет мощности блока питания для светодиодной ленты: пошаговое руководство

Как правильно рассчитать мощность блока питания для светодиодной ленты. Какие факторы нужно учитывать при выборе блока питания. Как избежать перегрева и преждевременного выхода из строя светодиодной ленты.

Основные принципы расчета мощности блока питания для светодиодной ленты

При выборе блока питания для светодиодной ленты крайне важно правильно рассчитать его мощность. Это позволит обеспечить стабильную работу ленты и избежать проблем с перегревом или недостаточным питанием. Рассмотрим основные принципы такого расчета:

• Мощность блока питания должна быть на 20-30% выше суммарной мощности светодиодной ленты
• Необходимо учитывать рабочее напряжение ленты (обычно 12В или 24В)
• Важно знать удельную мощность ленты (Вт/метр) и ее общую длину
• Следует принимать во внимание условия эксплуатации (температура, влажность и т.д.)

Пошаговая инструкция по расчету мощности блока питания

Чтобы правильно рассчитать мощность блока питания для светодиодной ленты, выполните следующие шаги:

1. Определите рабочее напряжение ленты (12В или 24В)
2. Узнайте удельную мощность ленты в ваттах на метр
3. Измерьте или рассчитайте общую длину ленты
4. Умножьте удельную мощность на длину, чтобы получить общую мощность
5. Увеличьте полученное значение на 20-30% для запаса

Формула расчета мощности блока питания

Для расчета мощности блока питания можно использовать следующую формулу:

P = L * W * 1.3

Где:

• P — мощность блока питания (Вт)
• L — длина светодиодной ленты (м)
• W — удельная мощность ленты (Вт/м)
• 1.3 — коэффициент запаса 30%

Пример расчета мощности блока питания

Рассмотрим конкретный пример расчета:

• Светодиодная лента 12В
• Удельная мощность 14.4 Вт/м
• Длина ленты 5 метров

Расчет:

1. Общая мощность: 14.4 Вт/м * 5 м = 72 Вт
2. С учетом запаса: 72 Вт * 1.3 = 93.6 Вт

Таким образом, для данной ленты потребуется блок питания мощностью не менее 93.6 Вт. Округляем до ближайшего большего стандартного значения — 100 Вт.

Факторы, влияющие на выбор мощности блока питания

При расчете мощности блока питания следует учитывать ряд дополнительных факторов:

• Температура окружающей среды: при высоких температурах может потребоваться больший запас по мощности
• Длина кабеля: на длинных линиях возникают потери напряжения
• Наличие дополнительных устройств: контроллеры, усилители сигнала также потребляют энергию
• Режим работы: при частых включениях/выключениях нужен больший запас мощности

Типы блоков питания для светодиодных лент

Для питания светодиодных лент используются различные типы блоков питания:

• Импульсные блоки питания: компактные и эффективные, но могут создавать помехи
• Трансформаторные блоки питания: надежные, но громоздкие и менее эффективные
• Стабилизированные блоки питания: обеспечивают стабильное напряжение, но дороже
• Диммируемые блоки питания: позволяют регулировать яркость ленты

Рекомендации по выбору и установке блока питания

При выборе и установке блока питания для светодиодной ленты следуйте этим рекомендациям:

• Выбирайте блоки питания известных производителей с хорошей репутацией
• Обеспечьте хорошую вентиляцию для блока питания
• Располагайте блок питания как можно ближе к светодиодной ленте
• Используйте провода достаточного сечения для подключения
• При больших длинах ленты разделите ее на сегменты с отдельными блоками питания

Часто задаваемые вопросы о расчете мощности блока питания

Что будет, если использовать блок питания недостаточной мощности?

При использовании блока питания недостаточной мощности возможны следующие проблемы:

• Неравномерная яркость свечения ленты
• Мерцание светодиодов
• Перегрев и выход из строя блока питания
• Сокращение срока службы светодиодной ленты

Можно ли использовать блок питания большей мощности, чем требуется?

Да, использование блока питания с запасом по мощности допустимо и даже рекомендуется. Это обеспечит стабильную работу системы и увеличит срок службы оборудования. Однако слишком большой запас экономически нецелесообразен.

Как рассчитать мощность блока питания для RGB-ленты?

Для RGB-ленты расчет производится аналогично, но следует учитывать, что в режиме белого цвета (когда горят все три канала) потребляемая мощность будет максимальной. Поэтому расчет нужно вести по максимальной мощности.

Заключение

Правильный расчет мощности блока питания — ключевой фактор надежной и долговечной работы светодиодной ленты. Следуя приведенным рекомендациям, вы сможете подобрать оптимальный блок питания для вашей системы освещения. Помните, что небольшой запас по мощности всегда лучше, чем недостаточная мощность блока питания.

Как мы рассчитали мощность блока питания для светодиодной ленты? — Личный опыт на vc.ru

26 473 просмотров

Чтобы светодиодная лента работала корректно, нужно подобрать для нее блок питания правильной мощности. В этой статье наши специалисты компании Giant4 расскажут, как рассчитать мощность, подобрать блок и куда его лучше установить. Погнали!

Блоки питания (БП), как всем известно, преобразуют напряжение сети 220В в 5В, 12В, 24В или любое другое рабочее напряжение, необходимое для питания светодиодной ленты.

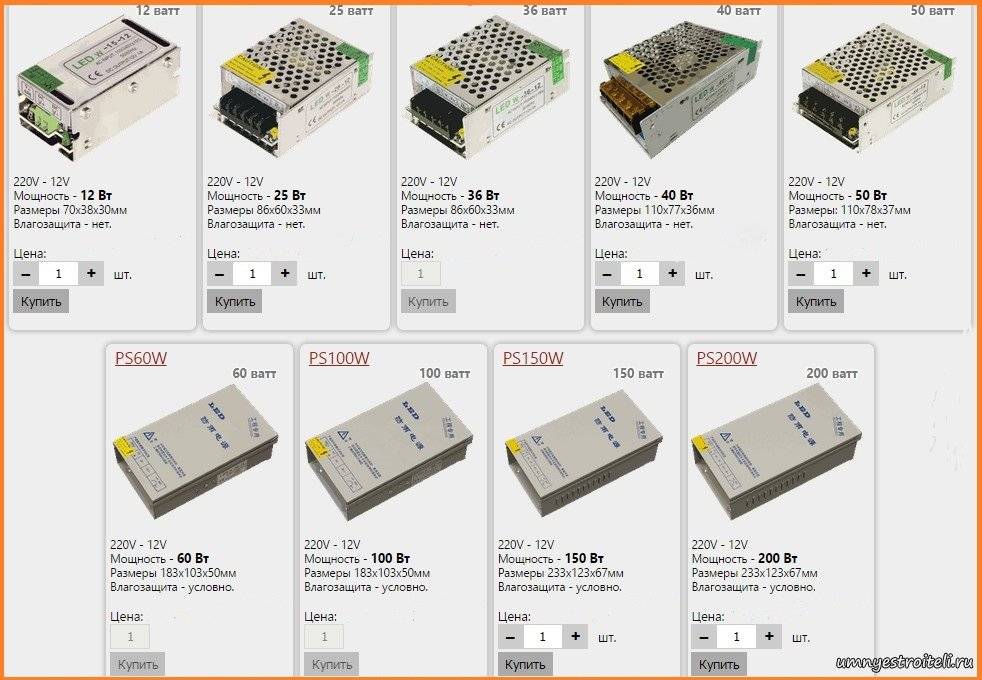

Чаще всего для питания светодиодных лент используются импульсные блоки c резисторами в качестве ограничителей тока. Для подбора блока питания мы учитывали следующие факторы: рабочее напряжение светодиодной ленты, ее суммарную мощность, пыле и влагозащиту корпуса блока питания, габариты и размеры. О каждом поговорим немного подробнее.

Рабочее напряжение БП (U)

У разных типов светодиодных лент свое рабочее напряжение. Так, оно может быть 12В, 24В, 36В, адресные светодиодные ленты SPI обычно запитываются от 5В. Таким образом, рабочее напряжение должно соответствовать напряжению блока питания на выходе. В более сложных моделях БП для специальных проектов есть возможность плавной регулировки выходного напряжения. Мы используем их там, где необходимо нестандартное значение выходного напряжения или нужна компенсация напряжения на длинных проводах.Также из нестандартных решений можно выделить блоки питания с несколькими каналами, на которых входное напряжение имеет разные значения. Такие решения подойдут для проектов, в которых нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

Мощность светодиодной ленты (N)

Каждый блок питания мы рекомендуем рассчитывать с коэффициентом запаса, который составляет обычно 15-20% (обозначим его в формуле расчета как К2). Если пренебречь коэффициентом запаса, то блок питания будет работать на пределе, что в конечном тоге приведет к перегреву элементов и выходу из строя всего БП.

Суммарную мощность светодиодной ленты можно вычислить, умножив удельную мощность ленты на 1 метр на общую длину ленты в метрах (L).

Рабочая мощность блока питания (РМБП) = L * N * К2.

Например, возьмем светодиодную ленту RGB 5050 14.4 вт/метр длиной 8м, и максимальным К3 в 20%.РМБП = 8 * 14,4 * 1,2 = 138,24В. Округляем получившееся значение до большей цифры, и для данного отрезка светодиодной ленты нам вполне хватит блока питания в 150В.

Коэффициент запаса мощности

Давайте подробнее рассмотрим, зачем вообще нужен К3? При работе на пределе мощности, нагрев корпуса будет составлять примерно 60-70 градусов, и это только снаружи с учетом теплоотдачи, что тогда говорить о внутренних элементах БП? Первыми признаками перегрева, помимо тактильных ощущений, считаются посторонние звуки. Так как блоки питания не имеют вентилятора, они не должны издавать ни тресков, ни свистов. Выйти из строя в такой ситуации может даже качественное изделие, а если товар был заказан исключительно из параметров низкого ценника, то при перегреве причиной выхода прибора из строя, скорее всего, станет некачественная пайка, оказавшаяся в запредельных условиях работы.

Необлуженные выводы элементов со временем окисляются и пропадает контакт. Простому пользователю самостоятельно устранить такую неисправность будет очень сложно. Поэтому при заказе блоков питания не стремитесь особенно сэкономить, можете впоследствии заплатить дважды.

Рекомендации по месту установки БП

Мы используем в своей работе только качественные блоки питания, но любой механизм прослужит долго только в том случае, если Вы по отношению к нему все сделали правильно. Например, в вопросе подключения очень важно воздушное пространство для естественной вентиляции, поэтому мы рекомендуем создать «подушку» в 20 см вокруг БП по высоте и со всех сторон (кроме низа, конечно). Близость к нагревательным приборам и горячим поверхностям ведет к перегреву и снижает максимально допустимую нагрузку для подключения. Если для подключения требуются два и более блока питания, их не стоит располагать вплотную друг к другу. Прямые солнечные лучи также ведут к естественному, хотя и не постоянному, перегреву корпуса.

Нужно выбирать такое место, в котором при необходимости БП будет доступен для проверки работы и возможного обслуживания.

Светодиодное освещение прекрасно работает на потребителя в том случае, если все технические моменты просчитаны правильно, закуплен качественный товар и соблюдена технология подключения. Делайте свои световые проекты продуманно и пользуйтесь только проверенной информацией!

Команда Giant4.

Как подобрать блок питания для светодиодной ленты

2011-03-29

Калькулятор подбора блока питания

Очень часто светодиодная лента питается от постоянного напряжения 12/24V. Поэтому, для ее подключения требуется блок питания, преобразующий переменное напряжение сети 220V (AC) в постоянное 12/24V (DC).

При подборе блока питания для светодиодной ленты нужно опираться на три параметра:

1. напряжение питания (12/24),
2. общая потребляемая мощность ленты и
3. необходимость защиты блока от повышенной влажности.

Рассмотрим все вышеперечисленные характеристики на примере самой доступной светодиодной ленты SMD 3528 60 4,8Вт/метр.

Пусть, необходимая длина светодиодной ленты составляет

16 метров.

1. Напряжение питания светодиодной ленты чаще всего бывает 12V или 24V (хотя недавно появились специальные ленты с напряжением 36V). Напряжение ленты обычно указано на упаковке или на самой ленте. Блок питания на выходе должен обеспечивать именно такое напряжение. В характеристиках светодиодной ленты SMD 3528 60LED  указано рабочее напряжение 12 В. Следовательно, нужен блок питания с поcтоянным напряжением 12 В (DC).




2. Цена блока питания пропорциональна его мощности. Для расчета минимальной и достаточной мощности блока питания обратите внимание на такой параметр ленты, как потребляемая мощность. В нашем случае потребляемая мощность — 4,8 Вт/метр.  Умножаем требуемое количество метров ленты (16 метров) на мощность одного метра (4,8 Вт/метр) и получаем общую потребляемую мощность 76,8 Вт.

   16 x 4,8 = 76,8

   Обратите внимание, что блок питания должен иметь в запасе не менее 20% мощности! Поэтому,  чтобы рассчитать требуемую минимальную мощность блока питания умножаем потребляемую мощность ленты на 1,2.

   Получаем мощность блока питания 92,16 Вт. Блок питания на 96 Вт, скорее всего не существует. Зато очень даже существуют блоки питания на 100 Вт.

   76,8 * 1,2 =92,16


3. Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67.

   Если же речь идет о жилом помещении, то гораздо лучше подойдут обычные интерьерные светодиодная лента и блок питания. Дело в том, что в жилом помещении на шкафах или под потолком температура воздуха  достаточно высокая, от чего герметичные блоки быстрее перегреваются, выходят из строя, и иногда даже взрываются.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Вид	SMD 3528 60 светодиодов/метр 4,8 Вт/метрSMD 3528 90 светодиодов/метр 7,2 Вт/метрSMD 3528 120 светодиодов/метр 9,6 Вт/метрSMD 3528 240 светодиодов/метр 19,2 Вт/метрSMD 2835 120 светодиодов/метр 12 Вт/метрSMD 5050 (5060) 30 светодиодов/метр 7,2 Вт/метрSMD 5050 (5060) 60 светодиодов/метр 14,4 Вт/метрSMD 3014 240 светодиодов/метр 24 Вт/метр
Напряжение питания	12V24V
Длина, м

Похожие статьи:

Как правильно подключить блок питания

Как соединить блоки питания для увеличения выходной мощности или напряжения

Как подключить светодиодную ленту

Как подключить многоцветную (RGB) светодиодную ленту

Как подобрать RGB-контроллер для многоцветной светодиодной ленты

Назад

Все инструкции

Как рассчитать мощность светодиодной ленты?

Многие люди не знают, как рассчитать мощность на основе светодиодной ленты, поэтому нет смысла просматривать светодиодные блоки питания и не знают, как выбрать среди различных продуктов питания.

Важным принципом выбора светодиодного драйвера является соответствие мощности вашей светодиодной ленте и контроллеру светодиодного освещения. На самом деле, рассчитать мощность, которая нужна вашей светодиодной ленте, несложно.

Есть формула расчета мощности.

Общая мощность = мощность на метр x длина

При расчете мощности светодиодной ленты необходимо следовать принципу 80%. Выбранная вами мощность в 1,2 раза больше расчетной теоретической мощности. Таким образом, ваш светодиодный блок питания не будет перегреваться и не повлияет на срок его службы.

4 шага для расчета мощности вашей светодиодной ленты

В качестве примера возьмем наши водонепроницаемые светодиодные неоновые лампы RGB 24 В, меняющие цвет.

►

Шаг 1. Узнайте мощность на метр вашей светодиодной ленты.

На странице сведений о светодиодной ленте содержится подробная информация, необходимая для светодиодного продукта. Здесь вы можете увидеть конкретное количество ватт на метр вашей светодиодной ленты.

После входа на страницу продукта пролистните страницу вниз, чтобы найти характеристики продукта, в которых указана рабочая мощность, и найти мощность на метр.

И мы можем знать, что эта неоновая светодиодная лампа RGB 24 В, меняющая цвет, потребляет 8 Вт на метр.

►

Шаг 2. Решите, какой длины вам нужна светодиодная лента.

Светодиодные ленты обычно имеют длину 5 метров/16,4 фута в рулоне, но также бывают случаи, когда длина составляет один метр/3,28 фута или два метра/6,56 фута. Даже высоковольтные светодиодные ленты могут достигать 100 метров.

Определите длину вашей светодиодной ленты разумно в соответствии с вашим проектом. Может быть неприятно обнаружить, что при установке светодиодного освещения не хватает светодиодных лент.

Наши неоновые RGB-лампы на 24 В доступны в следующих вариантах: 5, 10, 15 и 20 метров. Если вы не нашли нужную длину для своего проекта светодиодного освещения, вы можете связаться с нами, и мы предоставим индивидуальные услуги.

►

Шаг 3. Рассчитайте теоретическую мощность по формуле мощности.

Умножьте мощность на метр на длину светодиодной ленты, чтобы получить общую теоретическую мощность светодиодной ленты. У нас есть неоновая светодиодная лента RGB, которой требуется 40 Вт для работы на 5 метров.

Теоретическая мощность: 8 Вт/м x 5 м = 40 Вт

►

Шаг 4. Правило 80%.

Фактическая требуемая мощность равна теоретической мощности, умноженной на 1,2. То есть мощность, используемая светодиодной лентой, занимает 80% источника питания светодиода. Это сделано для того, чтобы оставить место для светодиодного трансформатора, чтобы обеспечить его срок службы и уменьшить возможность последующего обслуживания.

Фактическая требуемая мощность: 40 Вт x 1,2 = 48 Вт

С помощью расчетов мы обнаружили, что для светодиодной неоновой лампы 5 м 24 В RGB на самом деле требуется как минимум 48-ваттный источник питания драйвера светодиода для безопасного питания светодиодной ленты. И чем больше длина, тем больше требуется мощности. Проверьте таблицу ниже, чтобы получить подробные данные.

Эта формула расчета применима не только к нашим светодиодным неоновым тросовым светильникам 24 В RGB, но и к любым светодиодным лентам. Если вы хотите рассчитать мощность источника питания светодиодной ленты, вы можете использовать эту формулу.

Watt/meter	Length	Theoretical wattage	Actually required wattage
8w/m	5m	40W	48W
8w/ m	10m	80W	96W
8w/m	15m	120W	144W
8w/m	20m	160W	192 Вт

Выберите подходящий блок питания для светодиодной ленты

Теперь давайте начнем выбирать подходящий блок питания для наших 5-метровых неоновых ламп 24 В.

Найдите драйверы для светодиодных блоков питания в категориях. Нажмите на интересующую вас категорию продуктов и найдите блок питания, соответствующий напряжению и мощности.

При выборе драйвера светодиодной лампы необходимо знать характеристики вашей световой ленты. Например, этот светодиодный неоновый светильник рассчитан на 24 В, поэтому мы должны выбрать светодиодный драйвер на 24 В. Если у вас есть требования к водонепроницаемости для светодиодного источника питания, вам следует выбрать один из водонепроницаемых светодиодных источников питания 24 В.

• Источник питания для светодиодов 24 В

Среди всех источников питания для светодиодов на 24 В есть адаптеры питания на 24 В, блоки питания на 24 В, сертифицированные UL, и водонепроницаемые блоки питания на 24 В. В чем разница?

►Несущая способность адаптера питания 24 В относительно невелика.

►Источник питания 24 В, внесенный в список UL, прошел сертификацию UL, гарантирует качество и имеет пятилетнюю гарантию. Он предоставляет невлагозащищенные блоки питания IP20 и водонепроницаемые IP67, а также адаптеры питания класса II на ваш выбор.

►Водонепроницаемый блок питания 24 В обладает большей водонепроницаемостью, чем обычный блок питания, и более безопасен для использования вне помещений.

• 24V Адаптер питания : 12 /24 / 48 /72 /96 /120 Вт • 24 В. 200 / 240 / 320 / 350 / 400 / 450 / 500 / 600 / 750 / 1000 Вт • Источник питания 24 В, сертифицированный UL, IP67 : 18 / 20,2 / 36 / 50 4,60 / 75 / 100,8 / 150 / 151,2 / 199,2 / 480 / 600 Вт • Адаптер питания 24 В, сертифицированный UL, класс II : 6 / 15 / 18 / 25 / 36 / 40 / 60 2 / 90 / 120 / 280,08 W • 24 В водонепроницаемый источник питания : 20/30/40 / 50 / 60/80/100/120/150 / 200/250/300/350 / 400/500/600 Вт

/ 400/500/600 Вт / 400/500/600 Вт

• Блок питания для светодиодов

Таким образом, 5-метровый светодиодный неоновый светильник 24 В RGB мощностью 48 Вт следует выбирать  48 Вт 24 В адаптер питания , 50 Вт 24 В блок питания IP20 , 50 Вт 24 В блок питания IP67 , 60 Вт 24 В UL-List Listed 5 Вт или водонепроницаемый адаптер класса II 0 , блок питания .

Следует отметить, что если параметр мощности не имеет того же числа, что и фактическая требуемая мощность, которую вы рассчитали, вам нужно выбрать мощность, которая немного больше, чем ваше число.

Например, в блоке питания 24 В, сертифицированном по стандарту UL IP20, нет блока питания 48 Вт, поэтому выбор блока питания 50 Вт не имеет значения.

Если вам необходимо установить светодиодный контроллер, мощность, требуемая контроллером светодиодного освещения, такая же, как мощность, требуемая источником питания светодиода, поэтому для светодиодного неонового освещения требуется светодиодный контроллер мощностью 48 Вт.

Вывод

Рассчитать мощность и правильно подобрать блок питания несложно. Будьте терпеливы и узнайте больше об этом. Вы можете сделать работу. Если у вас есть другие вопросы, пожалуйста, свяжитесь с нами.

Связанные знания:

Как выбрать блок питания для светодиодной ленты?

Как выбрать контроллеры светодиодной ленты?

Что такое светодиодные неоновые лампы?

Как сделать светодиодные неоновые лампы?

Расчет источника питания светодиодов | Шаг 1 Дизайн

Выбор совместимого источника питания для светодиодных ленточных светильников может оказаться непростой задачей. Шаг 1 Светодиодные ленты Dezigns рассчитаны на напряжение 12 В постоянного тока или 24 В постоянного тока, и для работы светодиодных лент требуется постоянный источник питания низкого напряжения. Источник питания светодиода (также известный как драйвер светодиода или трансформатор), который подключается к источнику питания переменного тока 120 В и преобразует ток в 12 В или 24 В постоянного тока. Наиболее часто используемое напряжение, используемое в коммерческих или жилых помещениях, составляет 12 В постоянного тока или 24 В постоянного тока. Выход низкого напряжения обеспечивает максимальную безопасность и защиту и потребляет меньше тока.

Начнем с основ. Блок питания светодиодов предназначен для подачи правильного количества электрического тока на светодиодные фонари, чтобы они не перегревались и не выходили из строя преждевременно из-за перегрузки. Он также регулирует подачу тока на ваши ленточные фонари, чтобы обеспечить наилучшую функциональность. Начиная с шага 1, светодиодные ленты Dezigns можно настраивать разной длины и размеров, а совместимый источник питания светодиодов будет зависеть от напряжения и мощности светодиодных лент. Все светодиодные ленты диммируются при использовании совместимого светодиодного драйвера.

Следуйте пошаговым инструкциям и примерам из  Orange  , чтобы узнать, какой блок питания подойдет для вашего приложения.

Важные факторы, которые следует учитывать при выборе правильного драйвера светодиодов:

1. Входное напряжение драйвера светодиодов: 110–277 В переменного тока
2. Выходное напряжение драйвера светодиодов: 12 В постоянного тока или 24 В постоянного тока
3. Потребляемая мощность светодиодной ленты (мощность на фут)
4. Общий пробег светодиодной ленты м (общая длина в футах)
5. Диммируемый или недиммируемый

*Вышеуказанные коэффициенты можно найти на каждой странице продукта или в листе спецификаций на нашем веб-сайте. Рекомендуемая максимальная длина светодиодных лент составляет 32 фута, прежде чем потребуется дополнительный источник питания.

Шаг 1. Проверьте напряжение вашей светодиодной ленты. Определите, является ли светодиодная лента 12 В постоянного тока или 24 В постоянного тока . Проверьте маркировку, указанную на светодиодной ленте, или технические характеристики продукта на сайте step1dezigns.com. Этот шаг очень важен, потому что неправильное напряжение питания может представлять угрозу безопасности или привести к неисправности ленты.

Для нашего примера проекта мы будем использовать 6 футов из 12 В постоянного тока  Стандартный ленточный светильник.

Шаг 2.  Проверьте  Вт на фут . Это также важно при определении размера светодиодного драйвера, который вам потребуется. Если у вас недостаточно питания, подаваемого на светодиодные ленты, это может вызвать мерцание, затемнение или вообще не загорится. Энергопотребление можно найти в спецификациях продукта.
