Распиновка блока управления светом приора. Распиновка блока управления светом Лада Приора: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен блок управления светом Лада Приора. Какие функции выполняет МУС в автомобиле. Распиновка и назначение контактов модулей МУС 521.3769 и 522.3769. Как правильно подключить и настроить блок управления светом.

Содержание

Назначение и функции блока управления светом Лада Приора

Блок управления светом (МУС) в автомобиле Лада Приора выполняет ряд важных функций по управлению световыми приборами:

Коммутация цепей наружного освещения (фары, габаритные огни, противотуманные фары)
Управление корректором фар
Регулировка яркости подсветки приборной панели
Управление дневными ходовыми огнями
Включение задних противотуманных фонарей

МУС представляет собой электронный блок с кнопками и переключателями на лицевой панели. Внутри находится печатная плата с электронными компонентами. Подключение к бортовой сети осуществляется через многоконтактный разъем.

Типы модулей управления светом Лада Приора

На Ладу Приору устанавливались следующие основные модификации МУС:

МУС 521.3769 — базовая версия
МУС 522.3769 — расширенная версия с управлением передними противотуманными фарами

Чем отличаются эти модификации МУС между собой?

МУС 521.3769 имеет только управление задними противотуманными фонарями
МУС 522.3769 позволяет управлять как задними, так и передними противотуманными фарами
В остальном функционал модулей идентичен

Распиновка модуля управления светом МУС 521.3769

Рассмотрим назначение контактов разъема МУС 521.3769 для Лада Приора:

Номер контакта	Назначение
G, 56b	Подключение к моторедуктору корректора фар
58b	Вход от цепей подсветки приборов
31	Масса (минус питания)
Xz	+12В от замка зажигания (клемма 15)
56	Выход на переключатель света фар
1	Вход от цепи задних противотуманных фонарей
2	Выход на контроллер для включения противотуманных фонарей
4	Выход на контроллер для регулировки яркости подсветки
58	Выход на цепь габаритных огней
30	+12В постоянного питания (клемма 30)

Распиновка модуля управления светом МУС 522.3769

А теперь рассмотрим назначение выводов МУС 522.3769:

Номер контакта	Назначение
G, 56b	Подключение к моторедуктору корректора фар
58b	Вход от цепей подсветки приборов
31	Масса (минус питания)
Xz	+12В от замка зажигания (клемма 15)
56	Выход на переключатель света фар
1	Вход от цепи задних противотуманных фонарей
2	Выход на контроллер для включения противотуманных фонарей
3	Вход от цепи передних противотуманных фар
4	Выход на контроллер для регулировки яркости подсветки
58	Выход на цепь габаритных огней
30	+12В постоянного питания (клемма 30)

Как видим, основное отличие МУС 522.3769 — наличие дополнительного контакта 3 для управления передними противотуманными фарами.

Подключение и настройка блока управления светом

При замене или подключении нового блока управления светом Лада Приора необходимо:

Отсоединить клемму аккумулятора

Демонтировать старый блок, отсоединив разъем
Установить новый МУС, подключив разъем согласно схеме
Проверить правильность распиновки
Подключить аккумулятор и проверить работу всех функций
При необходимости провести калибровку корректора фар

Важно соблюдать меры предосторожности и не перепутать контакты при подключении, чтобы избежать выхода из строя электроники автомобиля.

Типичные неисправности МУС Лада Приора

Наиболее распространенные проблемы с блоком управления светом на Приоре:

Не работает корректор фар
Не регулируется яркость подсветки
Не включаются противотуманные фары
Произвольное включение/выключение света
Окисление контактов разъема
Выход из строя кнопок управления

При возникновении подобных неисправностей рекомендуется проверить целостность проводки, состояние разъема и контактов. В большинстве случаев проблема решается очисткой и обработкой контактов или заменой вышедших из строя компонентов.

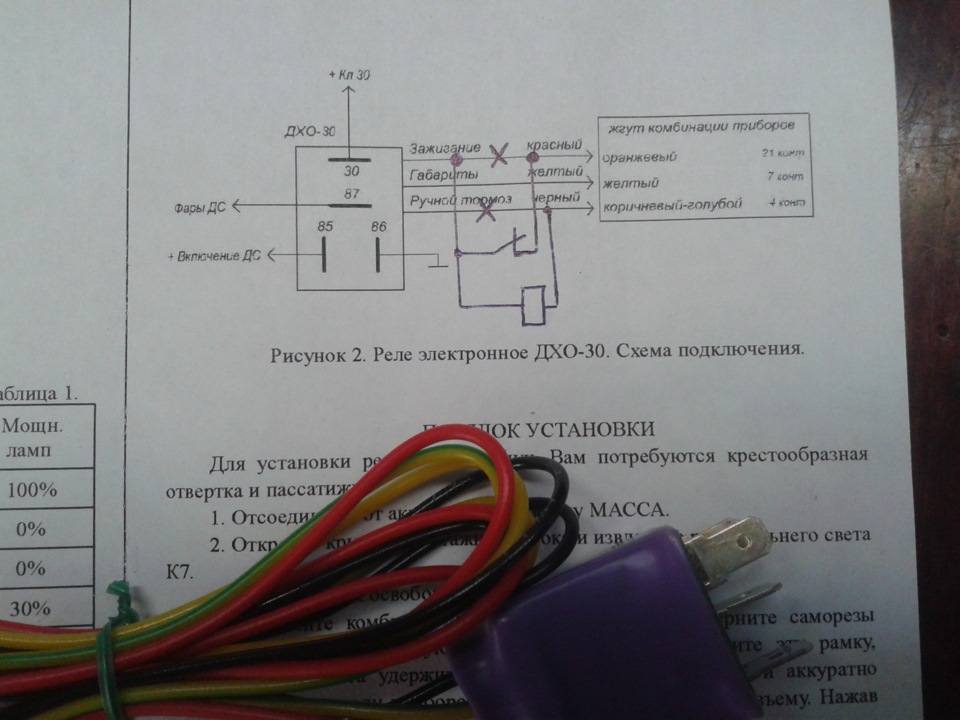

Модернизация штатного блока управления светом

Некоторые владельцы Лада Приора модернизируют штатный МУС для расширения функционала:

Установка регулятора яркости ДХО
Добавление функции «Световая дорожка»
Интеграция датчика освещенности для автоматического включения фар
Установка режима «Комфорт» для плавного включения/выключения света

Однако подобные доработки требуют навыков работы с электроникой и могут привести к нарушению работы штатных систем автомобиля. Рекомендуется обращаться к специалистам для проведения модернизации.

Выбор и покупка нового МУС Лада Приора

При выборе нового блока управления светом для Лада Приора следует учитывать:

Совместимость с конкретной модификацией автомобиля

Наличие необходимого функционала (управление ПТФ, корректор и т.д.)
Качество изготовления и надежность компонентов
Наличие гарантии от производителя
Стоимость блока и его аналогов

Рекомендуется приобретать оригинальные блоки управления или качественные аналоги от проверенных производителей. Экономия на дешевых китайских копиях может привести к быстрому выходу МУС из строя.

Модули управления светотехникой МУС 50.3769, 521.3769, контакты

Модули управления светотехникой МУС 50.3769, 521.3769, 522.3769, 58.3769, 582.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Модуль управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194, характеристики, назначение контактов.

Подключение модуля управления светотехникой МУС 50.3769 в систему электрооборудования Lada Гранта и Lada Калина FL производится с помощью колодки 1118-3724500.

Основные характеристики модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Индуктивная : 110 мГн; 0,5 А контакт 56, 50 мГн; 0,25 А контакт 1
— Ламповая : 10 А контакт 58 и контакт 3, 5А контакт 4, 2,5 А контакт 2
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Размеры, мм : 70х110х64
Масса, не более, кг : 0,2

Нумерация и назначение контактов модуля управления светотехникой МУС 50.

3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

G — не используется.
56b — не используется.
58b — не используется.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к лампам ближнего света.
1 — Масса (сигнал включения габаритных огней от центрального блока кузовной электроники) (только для МУС 50.3769-01).
2 — к задним противотуманным фонарям.
3 — к передним противотуманным фарам (только для МУС 50.3769-01, -02).
4 — к дневным ходовым огням.
58 — к лампам габаритных огней и источникам подсветки приборов.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 521.3769, 522.3769 в систему электрооборудования Lada Приора производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 521.

3769, 522.3769 для Lada Приора, ВАЗ-2170.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G
— Емкостная, не менее 0,1 мкФ : 1-16 мА контакт 2 (ПТФ), 1-40 мА контакт 2 (ЗПТФ), 1-16 мА контакт 4 («+» яркости), 1-40 мА контакт 4 («-» яркости), нагрузка коммутируется на контакт 31
— Ламповая : 10 А контакт 56 и контакт 58
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — светло-зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Нумерация и назначение контактов модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.

G, 56b — к моторедуктору корректора света фар.
58b — от источников подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к контроллеру (включение задних/передних противотуманных фонарей).
3 — от передних противотуманных фар (только для МУС 522.3769).
4 — к контроллеру (регулирование уровня подсветки приборов).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 58.3769, 582.3769 в систему электрооборудования Lada Приора FL производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G, 0,0005-0,05 А контакт 56b
— Индуктивная : 0,25 А контакт 2 и контакт 4
— Ламповая : 10 А контакт 56, 5 А контакт 58, 2,5 А контакт 58b
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Нумерация и назначение контактов модулей управления светотехникой МУС 58.

3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

G — к моторедуктору корректора света фар.
56b — к контроллеру системы автоматического управления освещением (только для МУС 582.3769).
58b — к источникам подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к реле задних противотуманных фонарей.
3 — от передних противотуманных фар (только для МУС 582.3769).
4 — к реле передних противотуманных фар (только для МУС 582.3769).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.
