Распиновка разъемов, инструкция к штатной магнитоле (навигации) Хендай Солярис
Инструкция по штатной магнитоле (навигации) Хендай Солярис
находится в инструкции по эксплуатации
Штатная магнитола Хендай Солярис 2 (HC)
| ЭЛЕМЕНТ | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Модель | Дисплей аудиосистемы (MONO) |
| Источник питания | 14,4 В постоянного тока |
| Темный ток | Макс. 1 мА (только головное устройство) |
| Антенна | 80PF 75 Ω |
| Тип настройки | Фазовая автоподстройка частоты |
1. Аудиоблок2. Высокочастотный динамик 3. Антенна на крыше (радиоприемник) 4. Динамик передней двери | 5. Динамик задней двери 6. Питающий кабель антенны 7. Разъем кабеля |

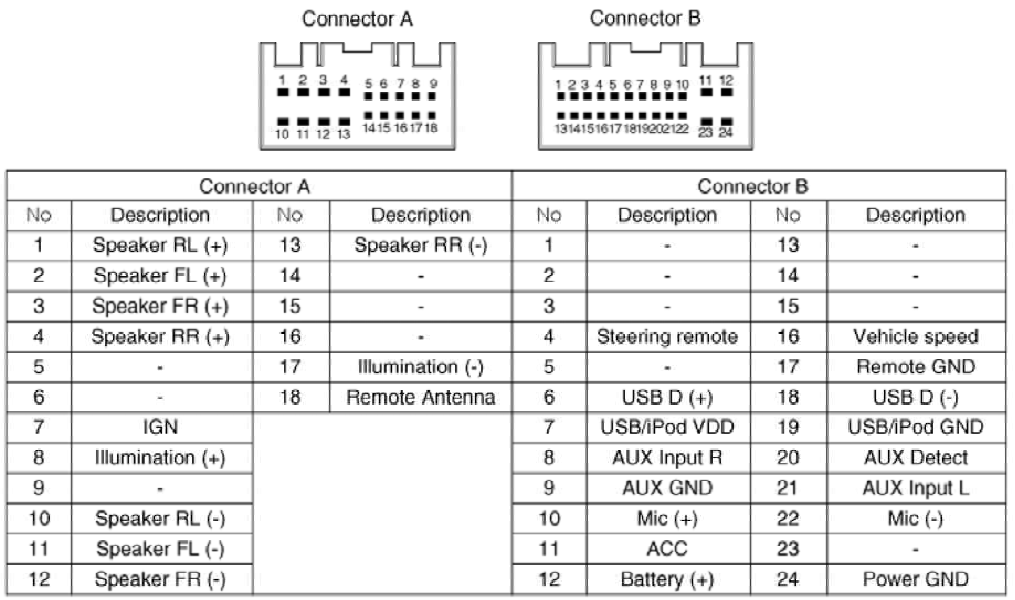

Распиновка разъемов
| № | Разъем (A) | Разъем В |
| 1 | Динамик задней двери (Левый +) | — |
| 2 | Динамик задней двери (Левый -) | MIC Сигнал (-) |
| 3 | «Масса» USB | — |
| 4 | Данные USB (выс. ) | Фиксация |
| 5 | Данные USB (низк.) | Питание антенны |
| 6 | Данные USB (VCC) | Подсветка (+) |
| 7 | — | MM-CAN (выс.) |
| 8 | — | — |
| — | — | |
| 10 | AUX аудиосистема, вход аудио, прав. | Положительная клемма аккумуляторной батареи |
| 11 | Обнар. AUX | Положительная клемма аккумуляторной батареи |
| 12 | Дистанционное управление на рулевом колесе | Заземление |
| 13 | Динамик передней двери (левый +) | Заземление |
| 14 | Динамик передней двери (левый -) | Масса микрофона |
| 15 | Динамик передней двери (Правый -) | MIC Сигнал (-) |
| 16 | Динамик передней двери (Правый +) | — |
| 17 | — | — |
| 18 | — | СКОРОСТЬ АВТОМОБИЛЯ |
| 19 | — | Подсветка (+) |
| — | MM-CAN (низк. ) | |
| 21 | — | — |
| 22 | — | ACC |
| 23 | — | — |
| 24 | AUX аудиосистема, вход аудио, лев. | — |
| 25 | AUX аудиосистема, «масса» | — |
| 26 | «Масса» дистанционного управления на рулевом колесе | Дверь открыта |
| 27 | Динамик задней двери (правый -) | — |
| 28 | Динамик задней двери (правый +) | Парковка в ручном режиме (MT) |
| 29 | — | P-положение (AT) |
| 30 | — | — |
| 31 | — | — |
| — | Зажигание 1 | |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | |
| 37 | — | |
| 38 | — |

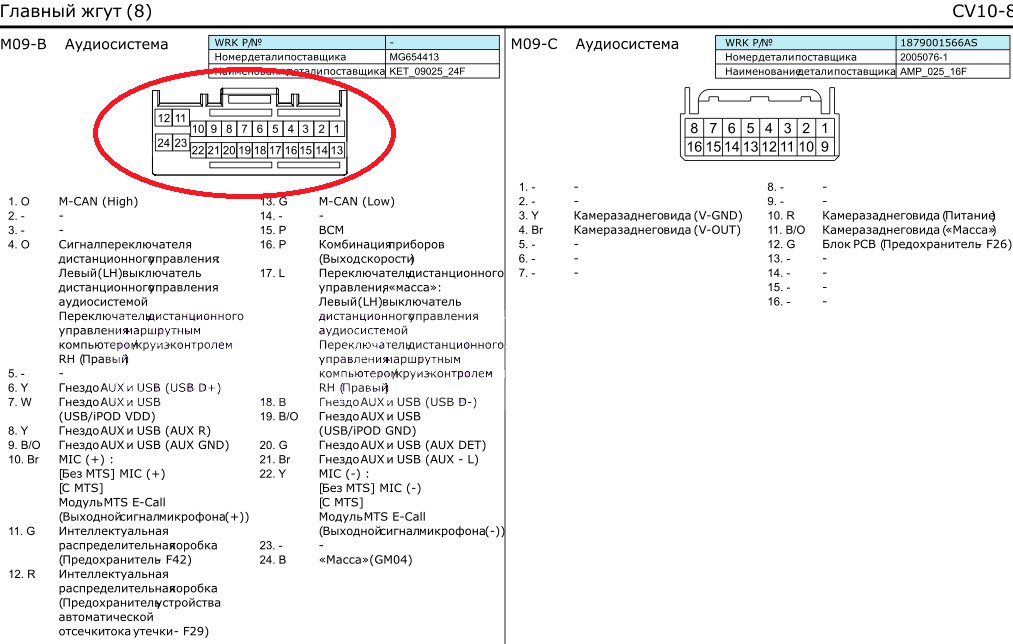

Распиновка разъема AUX
Страницы: 1 2
Примеры работ по Киа Хендай:
Замена: антифриза, бензобака, бензонасоса, втулок и стоек стабилизатора, гидрокомпенсаторов, гофры и глушителя, датчиков, жидкости ГУР, компрессора кондиционера, масла, маслосъемных колпачков, насоса ГУР, подушки двигателя, подшипников, помпы, приводного ремня, прокладки ГБЦ и КК, пружин и амортизаторов, пыльника и ШРУСа, радиаторов двигателя, кондиционера и печки, рулевых тяг и наконечников, рычагов, сайлентблоков, сальников, свечей зажигания, стекла, сцепления, тормозных колодок и дисков, цепи и ремня ГРМ, шаровых, фильтров.
..Замена и ремонт: генератора, двигателя, КПП, рулевой рейки, стартера,
А так же: заправка кондиционера, регулировка зазоров клапанов, шиномонтаж, сход-развал, ремонт электрооборудования, удаление катализатора, промывка — инжектора, радиаторов и форсунок…
Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.
Как снять магнитолу Хендай Солярис, распиновка штатной магнитолы
Штатная аудиосистема Хендай Солярис функциональна, но для большинства водителей ее набора недостаточно. Это заставляет задуматься о замене штатной магнитолы на Солярисе на более совершенную. Прежде чем ее установить, необходимо произвести демонтаж старой, а затем подключить новую. Это можно выполнить самостоятельно. Но, как в любом деле, нужно учесть некоторые нюансы.
Необходимости отключения АКБ нет перед тем, как снять штатную магнитолу на Солярисе. При монтаже новой эту процедуру нужно выполнить обязательно. Прежде всего отсоедините от торпедо декоративную рамку.
Внутри нее находятся два воздуховода, она закрывает магнитолу, а также на ней находится панель управления с аварийной кнопкой и кнопками обогрева стекла и боковых зеркал.
- Подденьте декоративную рамку в нижней части под кнопочной панелью управления (в этом промежутке нет фиксирующих зажимов) упругой пластиковой отверткой. При этом не опирайтесь на декоративную панель.
- Движением на себя извлеките рамку из посадочного места.
- Отсоедините электроразъемы аварийной сигнализации, обогрева стекла и зеркал от панели управления, находящейся в декоративной рамке.
- Открутите винты, удерживающие магнитолу в штатном месте.
- Извлеките магнитолу, отсоединив ее от двух электроразъемов и штекера внешней антенны.
- Замените магнитолу на новую.
Если размеры новой магнитолы соответствуют размерам штатной, то замена декоративной рамки не потребуется. Если новое аудиоустройство отличается по размерам, то необходимо установить его на новую декоративную панель.
- Демонтируйте воздуховоды со старой декоративной панели, открутив несколько винтов, и установите их на новую.
Если планируется установка новой магнитолы, адаптированной под разъемы южнокорейского производства, то переходник не потребуется. Подключение устройства производится с использованием двух штатных электроразъемов и разъема внешней антенны, установленной на заводе. В этом случае распиновка магнитолы Соляриса не потребуется.
Необходимо учесть, что корейская версия электроразъемов не согласуется с европейским вариантом. Поэтому перед тем, как снять магнитолу на Солярисе и установить устройство с европейским разъемом, необходимо позаботиться о специальном ISO переходнике. Он может поставляться в комплекте с новой магнитолой (что случается крайне редко) или его нужно дополнительно приобретать.
Перед тем, как как снять магнитолу Соляриса и приобрести новую, определитесь в функциональности устройства. Современные автомагнитолы оборудуются модулем Wi-Fi, а также GPS модулем, внешним микрофоном и возможностью подключения нескольких дополнительных динамиков (сабвуфера).
Также есть можно подключить камеру заднего вида и вывести на экран магнитолы изображение.
В этом случае может потребоваться распиновка штатной магнитолы Соляриса. Ее можно найти на тематических автофорумах. При необходимости прокладки дополнительной электропроводки это производится под декоративными панелями.
Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
Видео: Как снять магнитолу в Хендай Солярис
Снимаем магнитолу в Солярисе
