Распиновка витой пары для ip камеры. Распиновка и подключение IP-камер: полное руководство

Как правильно подключить IP-камеру видеонаблюдения. Какие типы кабелей используются для IP-камер. Как выполнить распиновку Ethernet кабеля для IP-камеры. Какие преимущества имеет подключение IP-камер через Ethernet.

Основные типы кабелей для подключения IP-камер

Для подключения IP-камер видеонаблюдения используются следующие основные типы кабелей:

• Сетевой кабель Ethernet (витая пара) — наиболее распространенный вариант
• Коаксиальный кабель — обычно для аналоговых камер, но может использоваться и для IP-камер через конвертеры
• Комбинированный (сиамский) кабель — объединяет коаксиальный кабель и силовой провод
• Готовые кабели Plug-and-Play с разъемами

Сетевой кабель Ethernet является оптимальным выбором для большинства современных IP-систем видеонаблюдения. Он позволяет передавать видеоданные и питание к камерам по одному кабелю.

Преимущества использования Ethernet кабеля для IP-камер

Подключение IP-камер с помощью сетевого кабеля Ethernet имеет ряд важных преимуществ:

• Высокая скорость и надежность передачи данных
• Возможность передачи питания (технология PoE)
• Тонкий и гибкий кабель, удобный для прокладки
• Широкая доступность и невысокая стоимость кабеля
• Простота настройки и подключения
• Совместимость с сетевой инфраструктурой

Благодаря этим преимуществам Ethernet кабель является оптимальным решением для построения современных IP-систем видеонаблюдения.

Распиновка Ethernet кабеля для подключения IP-камеры

Для подключения IP-камеры к сетевому оборудованию необходимо правильно выполнить распиновку разъема RJ-45 на концах Ethernet кабеля. Стандартная схема распиновки выглядит следующим образом:

1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Синий
5. Сине-белый
6. Зеленый
7. Коричнево-белый
8. Коричневый

При обжиме кабеля важно строго соблюдать данную последовательность для корректной работы соединения. Рекомендуется использовать качественные коннекторы и специальный обжимной инструмент.

Подключение IP-камеры напрямую к компьютеру

Для подключения одиночной IP-камеры напрямую к компьютеру без использования роутера или коммутатора необходимо выполнить следующие шаги:

1. Подключить камеру к компьютеру с помощью Ethernet кабеля
2. Узнать IP-адрес камеры по умолчанию из документации (обычно 192.168.1.10 или подобный)
3. Назначить компьютеру статический IP-адрес из той же подсети (например, 192.168.1.11)
4. Открыть веб-интерфейс камеры в браузере, введя ее IP-адрес
5. Выполнить первичную настройку камеры

Такой способ подключения удобен для первичной настройки камеры или тестирования. Для постоянной работы рекомендуется использовать сетевое оборудование.

Подключение IP-камер через коммутатор или роутер

Для создания полноценной системы IP-видеонаблюдения камеры необходимо подключать через сетевой коммутатор или роутер. Это позволяет объединить несколько камер в единую сеть. Схема подключения выглядит следующим образом:

1. Подключить IP-камеры к портам коммутатора/роутера Ethernet кабелем
2. Подключить компьютер или видеорегистратор (NVR) к коммутатору
3. Назначить всем устройствам IP-адреса из одной подсети
4. Настроить параметры сети на камерах и регистраторе
5. Установить программное обеспечение для управления камерами

Такая схема обеспечивает стабильную работу системы видеонаблюдения и удобство управления камерами.

Выбор категории Ethernet кабеля для IP-камер

При выборе Ethernet кабеля для подключения IP-камер рекомендуется использовать следующие категории:

• Cat5e — базовый вариант для большинства систем
• Cat6 — для передачи на большие расстояния и высокого разрешения
• Cat6a — для систем с повышенными требованиями к скорости

Кабель Cat5e обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров, что достаточно для большинства IP-камер. Категории Cat6 и Cat6a имеют улучшенные характеристики, но стоят дороже.

Использование технологии PoE для питания IP-камер

Технология Power over Ethernet (PoE) позволяет передавать питание для IP-камер по тому же Ethernet кабелю, что используется для передачи данных. Это дает следующие преимущества:

• Отсутствие необходимости в отдельном кабеле питания
• Упрощение монтажа системы видеонаблюдения
• Возможность централизованного управления питанием камер
• Повышение надежности за счет использования ИБП

Для реализации PoE необходимо использовать специальные коммутаторы с поддержкой этой технологии или PoE-инжекторы. Большинство современных IP-камер поддерживают питание по PoE.

Основные рекомендации по подключению IP-камер

При подключении IP-камер видеонаблюдения следует придерживаться следующих рекомендаций:

• Использовать качественный Ethernet кабель категории не ниже Cat5e
• Правильно выполнять обжим разъемов RJ-45 согласно стандартной схеме
• Не превышать максимальную длину сегмента кабеля в 100 метров
• Применять экранированный кабель при наличии электромагнитных помех
• Использовать PoE-коммутаторы для упрощения подключения камер
• Тщательно настраивать сетевые параметры всех устройств системы

Соблюдение этих рекомендаций позволит создать надежную и эффективную систему IP-видеонаблюдения.

Питание ip камеры: PoE и блок питания

Содержание:

• Питание для айпи камеры
• PoE-питание для IP-камер
• Питание по витой паре
• Распиновка IP-камеры по витой паре
• Блоки питания для IP-камер

Безусловно, главное предназначение – это гарантия безопасности конкретного помещения, места или объекта. Тем не менее, неполадки или поломки в питательных блоках, даже не такие значительные, как кажется, приводят к тому, что изначально надёжная и качественная система видеонаблюдения становится абсолютно бесполезной, поскольку не получает питания.

Питание камеры видеонаблюдения

Самый подходящий способ создания качественной системы видеоконтроля – использование современных камер с высоким разрешением. Такие устройства отличаются хорошей чёткостью изображения и высокой надёжностью в процессе эксплуатации. Однако потребность в значительном токе вынуждает владельцев подобных систем ответственно и чётко организовывать электрическое питание цифровых видеокамер.

Как известно, видеонаблюдение может быть либо внутри определённого пространства, либо снаружи него. Аналогичным образом отличается и система подачи электропитания на эти камеры:

• в помещениях, где создано отопление, потребность в питании существует лишь непосредственно у самих IP-камер;
• наружные контуры требуют ночной подсветки и подогрева, поэтому им необходимо создавать условия для повышенной мощности.

PoE-питание для IP-камер

Благодаря появлению технологии Power-over-Ethernet, сокращённо PoE, появилась возможность снабжать питанием камеры видеонаблюдения, точки доступа и IP-телефонию. Как известно, подобные устройства негативно относятся к проводке рядом отдельного кабеля для энергопитания, поэтому использование PoE-технологий позволило исключить воздействие на качество сигнала посторонних помех.

Дополнительным преимуществом подачи питания вместе с информацией через один и тот же кабель является снижение затрат на установку и сокращение времени на монтаж. Ведь при создании системы не нужно использовать большого количества кабелей.

К сожалению, система Power-over-Ethernet имеет и свои недостатки:

• IP-камера, которую необходимо снабдить питанием, должна обязательно поддерживать указанную технологию;
• размер кабеля, по которому идёт питание, имеет ограничения – его максимальный размер должен быть до ста метров.

При выборе кабеля, который будет использоваться для системы, нужно учитывать его качество и протяжённость витой пары. Лучше всего приобретать продукцию надёжных изготовителей, витую пару подбирать полностью медную, а не покрытую медью. Проводники должны обладать минимальной толщиной в 0,51 мм.

Питание по витой паре

В связи с тем, что длина кабеля Ethernet ограничена ста метрами, профессионалами были предложены другие возможные решения, для реализации которых потребуется дополнительное оборудование:

1. Использование конвертеров. Эти устройства работают по VDSL2-технологии, позволяя осуществлять передачу информации с IP-камер, одновременно подавая электропитание по витой паре. Если в системе видеонаблюдения используются относительно не высокие мощности, подобный способ помогает питать систему на расстояние до полутора километров.
2. Использование повторителей. В данном случае применяют специальные PoE-репитеры (в переводе с английского языка – «повторители»). Такие устройства позволяют осуществлять приём информационных потоков и энергопитания, а потом передавать их по Ethernet -проводу к другому аппарату.
3. Цепочки повторителей. Если добавить в систему сразу несколько репитеров, то можно увеличить расстояние от источника питания до камеры видеонаблюдения в несколько раз.

Распиновка ip-камеры по витой паре

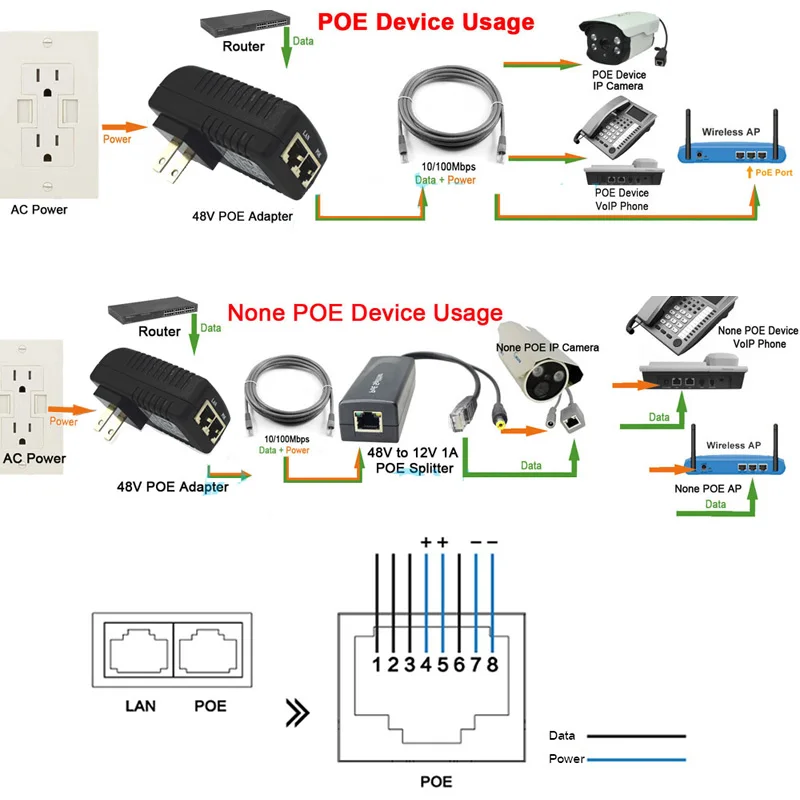

Чтобы камера видеонаблюдения смогла поддерживать PoE-технологию, необходимо обеспечить такое соответствие. Это делается в несколько этапов.

1. На первом шаге осуществление проверки питания. На устройство, которое подключено к системе, требуется подать напряжение силой от 2,8 до 10 Вольт. Затем уже можно вычислить, каким сопротивлением отличается подключаемый аппарат на входе. В случае соответствия требованиям можно переходить ко второму шагу.
2. Устройство, которое обеспечивает питание, помогает определить, какую мощность потребляет подключаемый аппарат. Это необходимо для того, чтобы в последующем уметь управлять этой величиной. В зависимости от того, какие результаты получены в процессе вычисления, то есть, сколько Ватт потребляет камера видеонаблюдения, девайсу присваивают один из пяти классов: от ноля до четырёх.
3. Следующий этап – подача напряжения 48 Вольт с нарастанием максимум в 400 мс, и контроль рабочего состояния IP-камеры, то есть подача энергопитания заканчивается в тех случаях, когда:

• тока в течение 75 мс подаётся больше, чем 400 мА;
• тока в течение 400 мс подаётся меньше, чем 5 мА;
• сопротивление камеры видеонаблюдения в течение 400 мс достигнет параметров больше, чем 1980 кОм.

Известно два стандарта технологии Power-over-Ethernet. При этом видеокамеры для систем наблюдения, а также точки доступа и IP-телефония подключаются по стандарту IEEE 802. 3af. Технология PoE по этому стандарту позволяет обеспечить до 25,5 Ватт мощности. Продукты части изготовителей могут обеспечить мощность до 51 Ватт на один кабель.

Распиновка производится по следующему сценарию:

Штифт	Альтернативная	Второй способ
Первый	Vport +
Второй	Vport +
Третий	Vport —
Четвёртый		Vport +
Пятый		Vport +
Шестой	Vport —
Седьмой		Vport —
Восьмой		Vport —

Чтобы устройство можно было подключить приведённым способом, оно должно соответствовать требованиям к энергопитанию:

• пик входного тока – 400 мА;
• отключение напряжения – при 30 Вольт;
• включение напряжения – при 44 Вольт;
• входное напряжение подаётся в диапазоне – от 36 до 57 Вольт;
• максимальная мощность потребления – до 12,95 Ватт;
• диапазон сопротивления – от 23,75 до 26,25 кОм;
• максимальное время запуска при более, чем 10 мА – 300 мс.

Распиновка может быть осуществлена и по третьему типу. При использовании этого варианта используют все кабельные жилы в четырёх парах, которые обеспечивают подачу энергопитания. Тем не менее, подобный способ распиновки можно встретить не так часто, поскольку он применяется лишь в реализации технологии PoE фирмами-изготовителями. В качестве примера можно привести использование технологии UPOE в устройствах бренда Cisco.

Блоки питания

Грамотный подход к выбору конкретного блока питания позволит обеспечить продолжительную и надёжную работу системы видеонаблюдения и IP-камеры в частности. Если блок питания не будет соответствовать параметрам видеокамеры или же окажется низкокачественным, камера может выйти из строя или же вовсе стать абсолютно не пригодной для дальнейшей эксплуатации.

Блок питания, который должен быть предназначен для камеры видеонаблюдения, должен выдавать именно такие параметры, которых требует техническая инструкция IP-устройства, а также соответствовать следующим требованиям:

• предохранение от возможных перегрузок или короткого замыкания;
• возможность эксплуатировать систему в непрерывном режиме;
• стабилизированная работа.

Организация энергопитания по витой паре делает организацию резервирования снабжения максимально упрощённой, нежели при эксплуатации аналоговых устройств. В данном случае можно ограничиться использованием бесперебойного блока к специальному коммутатору, работающему по технологии PoE. При этом все IP-камеры будут подключены к этому коммутатору. Применение подобной схемы помогает организовать качественное энергопитание без перебоев.

В момент приобретения блока питания не стоит выбирать самые дешёвые варианты, поскольку только качественное устройство гарантировано обеспечит соответствие требованиям безопасности и позволит избежать серьёзных проблем, вроде пожара или возгорания. Покупку рекомендуется делать в проверенных торговых точках, занимающихся реализацией оборудования на профессиональном уровне.

Как вам?

Другие статьи:

• Основные принципы при проектировании системы видеонаблюдения
• https://ip-nablyudenie.ru/ip-kamera
• Покрытие приусадебных территорий из бетона
• Датчики температуры воздуха — общие понятия и применение

Как подключить IP-камеру к компьютеру

IP-камера сложное техническое устройство, поэтому процесс ее подключения к компьютеру требует навыков, знаний.

Подключиться можно с помощью витой пары, используя только компьютер напрямую или вместе с коммутатором. Об этих способах и пойдет речь в статье.

Содержание

• 1 Подключаем IP-камеру с помощью витой пары
• 2 Подключаем IP-камеру напрямую сразу к компьютеру без роутера
• 3 Подключение с помощью коммутатора
  • 3.1 Что делать дальше?

Подключаем IP-камеру с помощью витой пары

Для подключения цифровой камеры видеонаблюдения нужно сначала подготовить кабели. Обычно подойдет  неэкранированный UTP провод 5 категории, в народе «витая пара».

Рассмотрим питание камеры видеонаблюдения, как минимум возможно три варианта:

1. PoЕ (Power over Ethernet) — питание передается по средствам Ethernet кабеля, через специальный свитч.
2. Рядом с видеокамерой находится розетка, питание осуществляется через блок питания.
3. Питание передается через витую пару, предварительно необходимо зачистить провода и соединить через специальный переходник.

Рассмотрим распиновку без питания по проводу Ethernet.

В зависимости от подключения цифровой камеры видеонаблюдения обжимают витую пару по-разному.

Будем использовать два варианта обжима коннектора rj45 (без питания):

1. сквозная — вариант обжима 568А — 568B;
2. прямая — будем использовать 568B- 568B.

Первый вариант подходит, если присутствует только одна цифровая камера и подключение будет осуществляться напрямую к ПК без дополнительных устройств.

Распиновка для соединения двух устройств. IP-камера и ПК.

Второй вариант подойдет для всех остальных случаев, если видеокамера будет подключиться через коммутатор, роутер или видеорегистратор.

Распиновка для подключения через коммутатор

В зависимости от схемы распиновки, сначала нужно расположит провода в таком порядке (не забудьте выпрямить их) согласно схеме «сквозная» или «прямая».

Подключаем IP-камеру напрямую сразу к компьютеру без роутера

Такой вид подключения возможен и иногда используется, если требуется подключить только одну камеру к ПК, однако считается не профессиональным. В век современных технологий гораздо удобней использовать коммутатор или роутер.

Подключить IP-камеру к компьютеру напрямую относительно просто.

Рассмотрим схему подключения.

По умолчанию у IP-камеры есть так называемы IP-адрес, который назначен производителем. Открываем документацию и узнаем IP, порт, логин и пароль.

Для понимания предположим, что у камеры:

• IP-адрес — 192.168.22.1;
• порт — 80;
• логин — admin;
• пароль — пустой.

Для начала работы видеокамеры необходимо набрать IP компьютера и камеры в одну подсеть.

Мы знаем, что IP-камеры адрес 192.168.22.1, назначим ПК IP-адрес на единицу больше 192.168.22.2 с маской: 255.255.255.0.

Правый нижний угол компьютера, нажимаем на два компьютера или значок антенны, затем центр управления сетями и общим доступом.

Далее слева нажимаем «изменение параметров адаптера».

Выбираем активный адаптер. Кликаем правую кнопку мыши —>Свойства.

В открывшемся окне, выбираем протокол IPV4 и вводим наш IP 192. 168.22.2, маску 255.255.255.0.

Маска создастся автоматически, далее также нажимаем «Добавить» и «ОК» в оставшихся окнах.

Сменить айпи камеры можно с использованием специальной программы или в веб-интерфейсе.

Подключение с помощью коммутатора

Рассмотрим схему подключения к компьютеру через коммутатор.

ВАЖНО! Витая пара должна быть обжата по варианту T568B — T568B.

Как видно на рисунке, все устройства подключаются к сетевого коммутатору.

При таком варианте подключения можно соединить гораздо больше IP-камер, чем у предыдущего метода.

Необходимо, чтобы все устройства находились в одной подсети.

Пример:

• IP-камера — адрес 192.168.22.1, маска 255.255.255.0.
• Коммутатор — адрес 192.168.22.3, маска 255.255.255.0.
• ПК — адрес 192.168.22.2, маска 255.255.255.0.

Что делать дальше?

Когда цифровая камера видеонаблюдения подключена, IP-адреса настроены. Осталось установить управляющую программу (обычно идет в комплекте с камерой) от производителя на персональный компьютер. Она будет управлять записью видео.

Поделиться с друзьями:

Поделиться

Отправить

Класснуть

Другие статьи:

Какие типы проводки и кабелей для камер безопасности вам нужны?

Блог

» Кабель и проводка для камеры видеонаблюдения

Содержание

Поделиться этой страницей

Table of Contents:

Проводка камеры видеонаблюдения может как повысить, так и снизить эффективность системы видеонаблюдения. Кабели камер безопасности подключаются к различным типам камер и передают видео и питание определенным образом. В этом руководстве вы найдете полный список кабелей и разъемов для камер безопасности, а также сравнение двух наиболее распространенных типов кабелей для камер, которые помогут вам решить, какой из них лучше всего подходит для вашей системы видеонаблюдения.

Типы кабелей для камер видеонаблюдения

В индустрии камер безопасности существует больше типов проводов для камер, чем вы думаете. Хотя в определенной степени можно смешивать и сочетать кабели и разъемы для камер безопасности, установка и управление системой камер видеонаблюдения намного проще, когда используется наиболее совместимая проводка камеры видеонаблюдения. Основными категориями являются IP-камеры и кабель Ethernet в сравнении с коаксиальным кабелем и аналоговыми камерами.

Сетевой кабель Ethernet

Эти кабели передают видеоданные через интернет-соединение. Они также могут питать определенные типы камер, известные как «питание через Ethernet» или IP-камеры PoE. В целом проводка Ethernet относится к типу кабеля IP-камеры, хотя ее можно адаптировать для аналоговых камер с разъемом, известным как видеобалун .

Коаксиальный кабель/сиамский кабель

Эти кабели передают необработанные видеосигналы. Обычно это аналоговый кабель камеры безопасности, хотя его также можно использовать для подключения IP-камеры в сочетании с преобразователем сигнала в Система Ethernet по коаксиальному кабелю .

Сиамский кабель объединяет коаксиальный кабель и силовой кабель в одном корпусе. Наиболее часто используемым коаксиальным кабелем для камеры является сиамский кабель RG59. Коаксиальный сиамский кабель всегда экранирован для уменьшения помех сигнала.

Кабель Plug and Play

Эти готовые кабели оснащены разъемами с цветовой кодировкой, которые уже подключены. Кроме того, они тонкие и гибкие, что упрощает их установку независимо от вашего уровня знаний. За их удобство приходится платить: помимо того, что кабели plug and play более дорогие, они обычно продаются фиксированной длины, что затрудняет их адаптацию к точным спецификациям места.

Кабель plug and play не экранирован, что делает его подверженным электромагнитным помехам. Это характерно для неэкранированных кабелей для камер, и вам необходимо тщательно продумать план установки, чтобы свести к минимуму перекрестные помехи. Коаксиальные сиамские кабели всегда экранированы, а кабели Ethernet бывают экранированными и неэкранированными в зависимости от того, как они будут использоваться.

Кабель HDMI

Кабели мультимедийного интерфейса высокой четкости (HDMI) не используются для подключения камер видеонаблюдения, но они полезны в системе видеонаблюдения. Чаще всего они используются для передачи видео и аудио с записывающих устройств (таких как NVR или DVR) на мониторы для удаленного просмотра.

Кабель VGA

Подобно кабелям HDMI, кабель Video Graphics Array (VGA) используется для передачи видео- и аудиоданных с устройства хранения и/или кодирования на дисплей для удаленного просмотра. В отличие от кабеля HDMI, который просто подключается, кабели VGA также имеют два винтовых штифта для фиксации разъема в разъеме.

Повысьте безопасность с помощью Pelco EthernetConnect™

• Расширьте возможности IP-камер по медным проводам дальнего действия
• Используйте существующий коаксиальный кабель и медную витую пару в качестве среды передачи Ethernet
• Подключение напрямую к источнику PoE+ и генерация питания PoE+ с помощью входного напряжения 48 В
• Поддержка до 16 каналов Ethernet 10/100 Мбит/с

Ознакомьтесь с продуктами PoE+

Подключение камеры видеонаблюдения и типы кабелей 90 Для систем требуются разные типы кабелей для камер, что также означает, что необходимо учитывать различные типы подключений камер безопасности. Если вы планируете создать собственную проводку для камеры видеонаблюдения, а не покупать готовый кабель, важно понимать, какие типы разъемов кабеля камеры доступны, и какие из них подходят для каждой системы. Ниже приведены некоторые из наиболее распространенных типов подключения камеры безопасности.

Разъемы для коаксиального сиамского кабеля

Разъем F

Разъем типа F является стандартным разъемом, используемым для передачи сигнала наземного и спутникового телевидения. Они также используются в интернет-соединениях с кабельными модемами. Это не самые распространенные соединения для камер безопасности, но они часто используются для более общей передачи видео по коаксиальным кабелям.

Разъем BNC

Из всех типов разъемов для кабелей камер разъем Bayonet Neill-Concelman (BNC) чаще всего используется с камерами видеонаблюдения с коаксиальным кабелем. Разъемы BNC широко используются для подключения видео и радиочастот (т. е. аналогового сигнала). Его легко подсоединять и отсоединять благодаря байонетному механизму с поворотным замком, в отличие от соединителей с винтовой резьбой, таких как тип F, TNC и тип N.

Разъемы TNC и N-типа

Резьбовой разъем Neill-Concelman (TNC) использует ту же технологию, что и разъем BNC, но имеет резьбу. Соединитель типа N также имеет резьбу. Оба эти типа подключения камеры безопасности прочнее и устойчивее к атмосферным воздействиям, чем разъемы BNC, что делает их хорошим выбором для сред, где требуются более прочные типы проводов камеры безопасности, например, с защищенной коаксиальной камерой безопасности.

Разъем RCA

Разъем RCA назван в честь Американской радиокорпорации, которая впервые представила этот дизайн в 1930-х годах. Чаще всего он используется для быстрого подключения видео и аудио, поэтому его часто можно найти в готовых кабелях или кабелях типа plug and play. Однако также можно купить эти разъемы отдельно, чтобы создать собственную проводку камеры видеонаблюдения.

Разъем постоянного тока

Разъем постоянного тока (DC) используется на конце силового кабеля для подачи питания на аналоговые и HD-камеры. Если вы используете RG59сиамского кабеля, один разъем будет передавать видео, а другой подавать питание — обычно эти два разъема представляют собой BNC и DC.

Разъемы сетевого кабеля Ethernet

Разъем RJ45

Разъем RJ45 означает «Registered Jack», где «45» означает его особый отраслевой стандарт. Он также называется разъемом 8P8C (8 контактов, 8 проводников) с 8 контактами и проводниками для подключения к четырем парам витых медных проводов в кабелях Ethernet для IP-камер. Поскольку этот разъем чаще всего используется с проводкой Ethernet, RJ45 обычно считается разъемом для IP-камеры. Для использования разъемов RJ45 и кабелей Ethernet с аналоговыми камерами видеонаблюдения требуется видеобалун.

Видео балун

Видео балун CCTV также называют балуном UTP и балуном CAT5. Они являются полезным разъемом для аналоговых камер видеонаблюдения и HD-камер безопасности.

Видеобалуны предоставляют установщикам большую гибкость при выборе типов проводки для камер безопасности. Обычно с аналоговой камерой безопасности используются коаксиальные кабели безопасности. Используя видеобалун, вы можете подключить Ethernet-кабель к камерам безопасности с коаксиальным кабелем.

Категории сетевых кабелей Ethernet

Кабель Ethernet чаще всего используется для подключения IP-камер. Эти камеры передают видео через сетевое соединение, поэтому кабель IP-камеры должен иметь возможность передавать данные через Интернет. Существует множество типов Ethernet-кабелей, многие из которых вы можете узнать по временам, когда интернет-подключение к локальной сети проводилось до появления WiFi. Эти же провода используются для подключения IP-камер к рекордеру для хранения видео и удаленного просмотра. Они также могут подавать питание без необходимости использования отдельного силового кабеля.

  «Кот» в именовании кабеля Ethernet означает «категорию»; Категории кабелей Ethernet, которые все еще используются, включают: 3, 4, 5, 5e, 6, 6a, 7 и 8. Наиболее распространенными типами кабелей для IP-камер являются кабель Cat5, кабель Cat5e и кабель Cat6.

Кабель категории 5

Кабель категории 5 представляет собой кабель с витой парой , обычно используемый в компьютерных сетях. Витая пара относится к медным жилам, из которых состоит кабель: в данном случае 8 жил скручены в 4 пары. Кабели Cat5 обычно неэкранированы, в них используется витая структура проводов для минимизации помех. Кабель Cat 5 сейчас редко используется, так как он был заменен кабелем Cat5e.

Кабель Cat5e

Кабель Cat5e — более поздняя версия, выпущенная в 2001 году. «e» означает «улучшенный», а его улучшенные характеристики являются результатом улучшений, направленных на уменьшение перекрестных помех. В настоящее время гораздо чаще можно увидеть кабель Cat5e, используемый в системах проводки IP-камер, чем кабель Cat 5. После 2001 года большинство кабелей Cat 5 устарели в пользу Cat5e.

Оба типа кабеля Cat5 имеют полосу пропускания 100 МГц на максимальном расстоянии 330 футов (100 метров). Любая проводка IP-камеры длиннее, чем это, должна соединять сегменты вместе с помощью повторителя.

Кабель Cat6

Кабель Cat6 — это еще один, более современный тип проводов для IP-камер. Cat6 улучшает кабели Cat5 за счет уменьшения перекрестных помех и системного шума, а также имеет увеличенную полосу пропускания до 250 МГц. Неэкранированный кабель Cat6 имеет максимальную длину 55 метров (180 футов). Тем не менее, более новая версия, Cat6a, может работать до 100 метров — такой же длины, как Cat5. Кабель Cat6 поставляется в экранированной версии для дальнейшего снижения помех.

Схема подключения IP-камеры видеонаблюдения

RJ45 или «8P8C» — это разъем IP-камеры, используемый на обоих концах кабелей Ethernet. Каждый из 8 контактов и проводников подключается к 8 соответствующим проводам, составляющим кабель. Ниже приведена 4-проводная цветовая схема, соединяющая провода камеры безопасности и прикрепляющая их к разъему:

На этой схеме подключения камеры вы можете видеть, что каждый из 8 отдельных проводов подключается к каждому из 8 контактов в IP разъем камеры. Поскольку пары имеют цветовую маркировку, вы также можете увидеть порядок, в котором пары проводов были подключены.

Преимущества сетевого кабеля Ethernet

Использование кабеля Ethernet для подключения камеры видеонаблюдения имеет множество преимуществ, например:

Соединения Ethernet быстрые и надежные. Если у вас есть IP-камеры, использование Ethernet гораздо безопаснее, чем Wi-Fi. Проводное соединение быстрое и вряд ли прервется, если только у вашего сетевого провайдера нет сбоя.

Кабели тонкие. Это не кажется большим преимуществом, но в зависимости от того, как настроено ваше место, использование тонкой и гибкой проводки камеры видеонаблюдения может иметь большое значение для простоты установки.

Они универсальны и широко доступны. Кабели Ethernet уже используются для всех видов соединений, поэтому их не только легко достать, но и весьма вероятно, что некоторые из этих проводов уже есть на вашем объекте.

Дешевле сиамского кабеля. Цена на кабели Ethernet ниже, чем на сиамские кабели. Хотя в целом система IP-камеры имеет более дорогое оборудование, провод дешевле. Опять же, это может показаться незначительным, но если вы планируете проложить сотни футов кабеля, это складывается.

Легко настроить. При использовании с IP-камерами кабель Ethernet максимально приближен к системе plug and play. После того, как вы подключите каждый конец к своим камерам и записывающему устройству, вы всего в нескольких кликах от потокового видео высокого качества.

Проводка Ethernet для системы IP-камер видеонаблюдения

Кабели Ethernet являются наиболее часто используемым проводом для IP-камер. Они предназначены для работы с системами IP-камер, поскольку эти камеры должны быть подключены к сети, чтобы отправлять видеоданные обратно на записывающее устройство.

Кабели Ethernet выполняют две функции: они подключают IP-камеры к Интернету, а также обеспечивают питание камер. В своей первой роли эти кабели могут связать вашу систему IP-камер с существующей сетью вашего сайта. При подключении любых новых устройств к вашей сети помните о кибербезопасности, чтобы избежать нарушений.

Во второй роли кабели Ethernet также могут выступать в качестве кабелей питания. Вы можете включить эту функцию с помощью переключателя Power Over Ethernet (PoE), который обычно находится на задней панели сетевого видеорегистратора (NVR).

Ethernet-кабель для аналоговых систем видеонаблюдения и HD-камер

Как правило, Ethernet-кабели не подходят для аналоговых камер. Однако их можно использовать с аналоговыми системами, а в некоторых случаях проводка Ethernet является лучшим вариантом, чем более традиционный сиамский кабель RG59.

Первое важное отличие при использовании кабелей Ethernet для аналоговых камер заключается в том, что вы не подключаете эти камеры к Интернету. Вы используете их точно так же, как использовали бы RG59.сиамский кабель – для передачи видеосигнала на записывающее устройство. Используя видеобалун, вы можете преобразовать разъем RJ45 в разъем BNC. Это позволяет использовать кабель Cat5e или кабель Cat6 с аналоговыми камерами.

Так почему бы вам не использовать вместо этого сиамский кабель RG59? Вот 3 причины, по которым вы можете захотеть использовать кабель Ethernet вместо сиамского кабеля:

1. При прокладке большого количества кабелей проводка Ethernet может оказаться дешевле, чем сиамский кабель, даже если вы делаете свой собственный кабель из рулона.
2. Провод Ethernet может передавать данные на большие расстояния, чем коаксиальный кабель, без потери сигнала, что делает его отличной альтернативой, если вы подключаете аналоговые камеры на очень большом расстоянии.
3. Поскольку в настоящее время на большинстве объектов установлено сетевое подключение, весьма вероятно, что кабель Ethernet уже проложен. Вы можете воспользоваться этим преимуществом при подключении камер, сэкономив время и затраты на установку.

Коаксиальный сиамский кабель

Термин коаксиальный является синонимом аналогового кабеля камеры безопасности. В течение десятилетий сиамский кабель использовался в традиционных замкнутых аналоговых системах видеонаблюдения. Когда вы исключаете из уравнения возможность подключения к Интернету, проводка камеры видеонаблюдения полагается на сиамский кабель RG59 для передачи необработанного видеосигнала и подачи питания.

Что такое сиамский кабель RG59? RG59 относится к толщине кабеля. Чем толще коаксиальный кабель, тем дальше по нему может передаваться видеосигнал, но он становится очень громоздким и с ним трудно работать. Чем тоньше кабель, тем проще его установить, но вы рискуете качеством сигнала. RG59Сиамский кабель достаточно толстый, чтобы передавать сигнал по большинству участков, но достаточно тонкий, чтобы его можно было легко установить, что делает его самым популярным выбором кабеля для аналоговых камер.

Преимущества коаксиального сиамского кабеля

Сиамский кабель RG59 отличается высокой прочностью. Коаксиальный кабель предназначен для передачи видео на большие расстояния, что делает его идеальным выбором, если вам нужна долговечная система.

Всегда экранирован. Коаксиальный кабель камеры имеет встроенный экран, поэтому помехи уменьшаются. Не все типы кабелей Ethernet-камеры экранированы, поэтому, если приоритетом является минимизация перекрестных помех, лучшим вариантом может быть сиамский кабель.

Нет необходимости в подключении к Интернету. Если вы находитесь в районе с плохим сетевым подключением, полагаться на подключение к Интернету для вашей видеобезопасности может быть проблематично. Сбои в работе сети могут подвергнуть вашу видеосистему риску сбоя или полной потери. Проводка коаксиальной камеры видеонаблюдения является «замкнутой», поэтому аналоговый сигнал передается на записывающее устройство, где он оцифровывается.

Снижение рисков кибербезопасности. По определению, IP-устройства связаны с остальной частью вашей сети, что увеличивает количество точек входа для хакеров. Отключение части вашей системы видеонаблюдения в автономном режиме с помощью аналогового кабеля камеры может уменьшить вашу подверженность кибератакам.

В целом аналоговая система дешевле. Хотя сиамский кабель RG59 дороже, чем кабель Ethernet, все связанное с ним оборудование и эксплуатационные расходы аналоговой системы дешевле. Это просто потому, что технология для аналоговых (в отличие от IP-камер) старше и менее востребована, чем IP.

Коаксиальный кабель для аналоговых систем и систем HD-камер

Сиамский кабель RG59 чаще всего используется с аналоговыми коаксиальными системами видеонаблюдения. Сочетание мощности и передачи в одном корпусе делает его наиболее удобным решением, особенно с поворотными разъемами BNC.

Сиамский кабель легко установить, если знать основные принципы. Наиболее важные вещи, о которых следует помнить:

• Убедитесь, что ваши камеры установлены достаточно близко к источнику питания камеры. Если ваши камеры находятся слишком далеко от электрической розетки, кабель будет слишком длинным для передачи сигнала обратно на записывающее устройство. Это может привести к ухудшению качества видеосигнала при передаче.
• Прокладывайте сиамский кабель RG59 на расстоянии не менее 6 дюймов от существующей электропроводки во избежание помех. Экранирование должно помочь смягчить это, но в целях безопасности всегда лучше оставлять некоторый зазор между кабелями.

Коаксиальный кабель для систем IP-камер

Использование сиамского кабеля RG59 для подключения IP-камер может показаться нелогичным. Тем не менее, это возможно, и это может хорошо работать. Этот тип системы известен как IP по коаксиальному кабелю или Ethernet по коаксиальному кабелю .

Замена аналоговых камер на IP-камеры может быть дорогостоящей. Протягивание старой проводки камеры видеонаблюдения и установка нового кабеля — одна из многих скрытых затрат, связанных с крупномасштабной модернизацией. Если вы не можете позволить себе сразу полностью перестроить свою систему, можно сохранить старый коаксиальный кабель камеры для новых IP-камер с помощью конвертеров.

Помимо финансовой экономии, система Ethernet по коаксиальному кабелю имеет и другие преимущества. Кабели проложены на сотни футов по всему участку; разрыв их может быть чрезвычайно разрушительным. Использование имеющегося у вас сиамского кабеля RG59 может сэкономить время на установку, а также уменьшить количество сбоев в вашей повседневной работе.

Покупка готовых кабелей по сравнению с оптовыми кабелями

Окончательное решение, которое нужно принять при выборе проводки для камеры видеонаблюдения, это ее формат: либо готовый кабель, либо бухта в рулоне с отдельными разъемами. Оба типа проводов камеры видеонаблюдения имеют свои преимущества и недостатки; в конечном счете, ваше решение зависит от конкретных потребностей вашего сайта и его безопасности.

Покупка кабелей plug and play экономит время на подготовку к резке и измерению, но стоит значительно дороже, чем оптовые кабели. Это делает его лучшим вариантом для небольших проектов. Кроме того, имейте в виду, что готовые кабели для камер имеют заданную длину, поэтому конечный результат может выглядеть не так профессионально по сравнению с кабелями, отрезанными по размеру.

С другой стороны, покупка кабеля оптом дешевле и индивидуальнее; Вы можете сократить количество отходов и добиться гораздо более профессионально выглядящего индивидуального результата, обрезав провода по размеру и используя именно те разъемы, которые вам нужны. Тем не менее, изготовление отрезков кабеля занимает много времени и требует специального оборудования.

Например, если вы выбираете разъемы BNC, у вас есть два варианта крепления: обжим или сжатие. В то время как обжим быстрее и дешевле, сжатие обеспечивает более длительный результат. Это связано с тем, что сжатие кабеля сплющивает его, образуя слабое место, тогда как сжатие оказывает равномерное давление по всему кабелю, сохраняя его форму.

Короче говоря, вам потребуется больше специальных знаний, чтобы сделать свою собственную проводку камеры видеонаблюдения, но если вы знаете, как это сделать, то покупка оптом будет более рентабельной и, скорее всего, даст лучший результат.

Выбор между типами проводки камер слежения

Итак, вы провели исследование — как теперь решить, какой из множества типов проводки камер слежения подходит для вашего бизнеса?

Надеюсь, эта статья продемонстрировала, что можно адаптировать различные кабели и разъемы для камер безопасности к вашим потребностям. Хотя верно то, что определенные типы кабелей для камер более совместимы с конкретными камерами, в равной степени можно выбрать соединения для камер безопасности, которые соответствуют вашему бюджету и спецификациям объекта.

Лучший способ выбрать, какие коммерческие аксессуары для камер видеонаблюдения подходят для ваших нужд безопасности, — это оценить свой бюджет и свои требования. В совокупности это должно помочь вам сделать выбор между типами проводов для камер безопасности, чтобы создать систему, обеспечивающую наилучшее качество видео по лучшей цене.

Есть вопросы? Мы можем помочь

Общие сведения о кабелях для IP и аналоговых систем видеонаблюдения

Кабели для камер безопасности могут быть одной из самых сложных частей при настройке системы наблюдения. Тип кабеля для камеры видеонаблюдения, который вам нужен, будет полностью зависеть от того, какая у вас система и какие задачи вы пытаетесь выполнить. Если у вас аналоговая система или IP-система, вы будете использовать разные типы кабелей.

Несмотря на некоторые различия, вот наиболее распространенные типы кабелей для камер видеонаблюдения, используемые для каждой установки.

Если у вас есть аналоговая или HD-TVI система видеонаблюдения, вам понадобятся сиамские кабели RG-59 для подачи питания и получения видео с ваших камер видеонаблюдения.

Если вы настраиваете систему IP-камер безопасности , вы, скорее всего, будете использовать кабели Ethernet категории 5e для передачи питания и данных на ваши IP-камеры безопасности. Вам также может понадобиться Источник питания 12 В , если передача питания по кабелю Ethernet невозможна.

В оставшейся части этого сообщения в блоге мы более подробно рассмотрим все типы кабелей, с которыми вы можете столкнуться при настройке проводной системы видеонаблюдения.

Все, что вам нужно знать о кабеле Ethernet

Начнем с кабелей Ethernet, которые являются наиболее распространенным кабелем, который вам понадобится для проводной системы видеонаблюдения. Если вы настраиваете IP-систему, они вам обязательно понадобятся. Однако, даже если вы настраиваете аналоговую систему видеонаблюдения, вы все равно можете подумать о приобретении некоторых из этих удобных кабелей.

Кабель Ethernet состоит из восьми изолированных медных проводов, разделенных на четыре пары. Внутри каждой пары провода скручены друг вокруг друга по всей длине кабеля, чтобы уменьшить помехи сигнала. Вот почему провода внутри кабеля Ethernet называются «витыми парами».

Для систем IP-камер видеонаблюдения

Если вы настраиваете систему IP-камер безопасности, вам потребуется включить камеры видеонаблюдения и подключить их к сети. Сетевые кабели Ethernet могут выполнять обе эти задачи.

Основная функция кабелей Ethernet состоит в том, чтобы соединить один объект с сетью объектов, отсюда и название «сетевой кабель». Итак, прежде всего, эти кабели соединяют ваши IP-камеры безопасности с домашней или офисной сетью. Именно через это сетевое соединение вы можете получить доступ, управлять и просматривать свои камеры безопасности.

Однако у кабелей Ethernet есть второстепенная функция. Если у вас есть коммутатор Power over Ethernet (PoE), ваши кабели Ethernet также могут подключать камеры видеонаблюдения к источнику питания. При таком способе прокладки кабелей вам нужно беспокоиться только об одном кабеле, идущем к камерам видеонаблюдения и от них.

Nelly’s Security предлагает коммутаторы PoE для любой ситуации. Просто нужен инжектор с одним портом? Удлинитель PoE? Полноценная 48-портовая система? Мы вас прикрыли. (Нажмите здесь, чтобы просмотреть наши продукты IPCamPower PoE). В качестве альтернативы, если вы используете один из наших сетевых видеорегистраторов (NVR) для вашей системы IP-безопасности, он будет поставляться со встроенным коммутатором PoE на задней панели для удобного и мгновенного подключения питания и видео.

Для аналоговых систем видеонаблюдения

Если у вас есть аналоговая система, вы по-прежнему можете использовать сетевые кабели Ethernet, даже если вам не нужно подключать аналоговые камеры видеонаблюдения или HD-TVI к вашей сети. Используя видеобалун (например, этот), вы можете преобразовать разъем Ethernet RJ45 в разъем BNC для использования с RG-59.Сиамский кабель.

Почему вы хотите использовать кабели Ethernet для аналоговых систем видеонаблюдения? Использование видеобалуна для преобразования кабеля Ethernet в соединение BNC имеет несколько преимуществ.

• Кабели Ethernet дешевле сиамских кабелей.
Кабели
• Ethernet могут передавать данные на большие расстояния.
• В некоторых домах уже могут быть проложены кабельные трассы Ethernet, что экономит время и энергию, необходимые для прокладки новых кабелей.

Категории

Скорее всего, вы видели кабель Ethernet со словом «кошка», за которым следует номер. Это относится к «категории» Ethernet, к которой относится этот конкретный кабель.

Кабели Ethernet подразделяются на несколько различных категорий, которые дают информацию о том, как был сконструирован кабель, какой объем данных он может обрабатывать и на какой скорости он может передавать данные. Ознакомьтесь с приведенной ниже таблицей, чтобы узнать, на что способна каждая категория кабеля Ethernet.

Категория	Скорость передачи	Макс. пропускная способность
Категория 3	10 Мбит/с	16 МГц
Категория 5	10/100 Мбит/с	100 МГц
Категория 5e	1000 Мбит/с (1 Гбит/с)	100 МГц
Категория 6	10 000 Мбит/с / 10 Гбит/с*	250 МГц

* Кабели категории 6 поддерживают скорость до 10 Гбит/с только на расстоянии до 55 м (180 футов).

Для большинства систем видеонаблюдения вам потребуется кабель Ethernet категории 5e . Cat5 медленный, устаревший и редко используется. Cat6, с другой стороны, является излишним для большинства систем наблюдения. Cat5e дешевле и более распространен, чем cat6. Тем не менее, если стоимость кабеля для вас не проблема, инвестиции в кабели Cat6 с самого начала обеспечат вашу сеть будущим и позволят вам перейти на продукты с более высокой пропускной способностью по мере выпуска новых технологий.

Если вы используете видеобалун для преобразования Ethernet-кабелей в соединение BNC для аналоговой системы безопасности, то категория на самом деле не имеет значения. В этом случае вы не используете кабель Ethernet для передачи сетевых данных, поэтому использование более дорогого кабеля Cat6 не даст никаких преимуществ по сравнению с кабелями Cat5e или даже Cat5.

Готовы купить кабели Ethernet?

Вы можете приобрести готовые кабели Ethernet или оптовые кабели Ethernet. Если вы покупаете эти кабели оптом, вам нужно будет добавить собственные разъемы на оба конца кабеля. Прочтите следующий раздел, чтобы узнать больше о том, какие разъемы и инструменты вам потребуются для изготовления собственных кабелей Ethernet.

Разъемы и инструменты

Разъем, который вы хотите использовать с кабелем Ethernet, называется RJ45 , что означает Registered Jack 45. Эти разъемы также известны как 8-контактные 8-контактные (8P8C) модульные разъемы. 4 витые пары Ethernet в 8 отдельных медных жилах. Щелкните здесь, чтобы приобрести сквозные разъемы RJ45.

Какой инструмент мне нужен для подключения разъемов RJ45 к кабелю Ethernet?

Для подключения разъема RJ45 к кабелю Ethernet вам понадобится модульный обжимной инструмент. Вы можете использовать этот инструмент, чтобы снять кожух кабеля и обжать разъем RJ45 на соединении Ethernet. Для простой демонстрации этого процесса посмотрите видео ниже.

Если вы используете кабель Ethernet для настройки системы наблюдения, вас также могут заинтересовать следующие инструменты и разъемы.

• Соединители RJ45: с помощью этих соединителей вы можете соединить два кабеля Ethernet вместе, увеличив общую длину кабеля.
• Тестер Ethernet-кабелей: если вы подключаете свои собственные Ethernet-кабели, вам понадобится этот тестер, чтобы убедиться, что вы правильно подключили соединения.
• Комплект для установки кабеля Ethernet. Если вы собираетесь много работать с кабелями Ethernet, стоит приобрести полный комплект, в который входит несколько удобных инструментов.

Преимущества Ethernet-кабелей

У вас может возникнуть соблазн полностью отказаться от кабелей и полностью перейти на беспроводную связь. Хотя это может быть полезно в определенных ситуациях, это не всегда лучший ход. Есть много преимуществ использования кабелей Ethernet, независимо от того, настраиваете ли вы IP или даже аналоговую систему видеонаблюдения. Мы уже назвали некоторые из них, но вот более полный список. Кабели Ethernet выгодны, потому что…

• Они быстрые. Даже с Cat5e можно получить скорость сети до целого гигабайта. Wi-Fi постоянно улучшается, но пока не совсем.
• Они надежны. Независимо от того, насколько хорош ваш сигнал Wi-Fi, время от времени он будет прерывистым. Скорее всего, у вас будут задержки с камерами видеонаблюдения, и будут случаи, когда они полностью отключатся. Это все еще может происходить с проводной сетью, но это будет гораздо реже и гораздо менее радикально.
• Они дешевые. Вы можете купить Ethernet-кабель оптом дешевле, чем другие типы кабелей, что делает его отличным выбором как для IP, так и для аналоговых камер безопасности.
• Они доступны. Скорее всего, когда вы читаете этот пост в блоге, в вашем офисе просто лежат один или два кабеля Ethernet, которые не используются. Маловероятно, что у вас дома лежат запасные сиамские кабели.
• Они универсальны. Используйте их для своих камер видеонаблюдения, используйте их для своего компьютера, используйте их для своего принтера, используйте их для всех ваших сетевых нужд.
• Они просты! Вы в двух кликах от моментального видео с камеры наблюдения. Один конец к вашей камере, другой конец к коммутатору PoE вашего видеорегистратора. Бум, у тебя есть видео.

Все, что вам нужно знать о сиамском кабеле

Для аналоговой системы видеонаблюдения или системы видеонаблюдения HD-TVI вам потребуется использовать сиамские кабели RG-59. Эти кабели, которые на самом деле представляют собой два кабеля, объединенных в один, позволяют вам питать ваши камеры безопасности и получать видеоинформацию с ваших камер безопасности с помощью одного кабеля.

На каждом конце кабельной трассы вы просто разделите кабели, чтобы использовать их по назначению. Один кабель будет содержать два медных провода для питания ваших камер. Вам нужно будет подключить эти провода к источнику питания 12 В. Большим кабелем является коаксиальный кабель, который содержит один центральный проводник, окруженный слоем изоляции, который окружен вторым проводником, окруженным вторым слоем изоляции. Коаксиальный кабель, соединяющий аналоговую камеру с цифровым видеорегистратором, будет принимать видеосигналы от ваших камер.

Толщина сиамских кабелей

Сиамские кабели различаются по толщине, что называется «Радиогидом». Как правило, чем толще кабель, тем дольше он может работать без потери сигнала. Чем тоньше кабель, тем проще с ним работать.

Поскольку системы видеонаблюдения обычно являются автономными и не требуют многокилометровых кабелей, RG-59 является стандартной толщиной кабеля для аналоговых систем видеонаблюдения. Он обеспечивает достаточную толщину для передачи видеосигналов по вашему объекту, но он также достаточно тонкий, чтобы с ним было довольно легко работать.

Готов купить сиамский кабель?

Как и кабель Ethernet, вы можете приобрести кабель RG-59 в готовом виде или оптом. Если вы покупаете оптом, вам придется подключить свои собственные разъемы BNC. Продолжайте читать, чтобы узнать больше о том, какие разъемы и инструменты вам понадобятся для изготовления собственных сиамских кабелей.

Соединители и инструменты для сиамских кабелей

Сиамский кабель представляет собой два кабеля, скрученных в один, поэтому вам потребуются два разных соединителя для каждого конца кабеля: видеоразъем BNC и разъем питания постоянного тока.

Разъем BNC

По коаксиальной стороне кабеля передается видеосигнал от камеры слежения к цифровому видеорегистратору. Для коаксиального кабеля вам понадобятся разъемы BNC для подключения кабеля к камере и цифровому видеорегистратору.

Существует несколько различных типов разъемов BNC.

Обжимные разъемы BNC

Сначала рассмотрим обжимные разъемы BNC. Точно так же, как обжим разъема RJ-45 на кабеле Ethernet, обжимные разъемы используют инструмент для прижатия металлического разъема BNC к коаксиальному кабелю.

Обжимные соединители — это самые быстрые, простые и доступные соединители, но они могут быть не лучшим вариантом для всех установок. Разъемы BNC, обжатые на кабеле, могут служить не так долго, как другие типы разъемов BNC. Это также может привести к попаданию в кабель непогоды, влаги и других элементов, что со временем приведет к ухудшению соединения.

Компрессионные соединители BNC

Компрессионные соединители BNC менее удобны, но обеспечивают более качественную установку. Инструмент для обжима вдавливает обжимной разъем на место, что может распрямить кабель. Компрессионный инструмент равномерно распределяет давление по всему разъему и кабелю, позволяя кабелю сохранять свою первоначальную форму.

Компрессионные соединители BNC обеспечивают гораздо более надежное уплотнение, которое прослужит дольше и обеспечивает более высокое качество сигналов по сравнению с обжимными уплотнениями.

Разъемы постоянного тока 12 В

Второй кабель, из которого состоит сиамский кабель, используется для подачи питания на камеру через блок питания 12 В. В зависимости от подключения питания вашей камеры, вам, вероятно, понадобится как гнездовой, так и штекерный разъем постоянного тока.

Вы прикрепите коннектор косички постоянного тока к концу кабельной трассы DVR. Это позволит подключить блок питания 12В. Если вы подключаете к цифровому видеорегистратору несколько камер, вы можете использовать разветвитель, чтобы разделить питание на столько каналов, сколько вам нужно. Имейте в виду, что чем больше способов разделения питания вы разделяете, тем больше ампер вам потребуется, чтобы обеспечить достаточную мощность для всех ваших камер. Мы рекомендуем использовать блок питания на 5 ампер для питания ваших камер.

Затем вы, скорее всего, прикрепите штыревой разъем постоянного тока или, в некоторых случаях, другой разъем типа «мама» к концу кабельной трассы со стороны камеры. Это позволит вам подключить камеру напрямую к кабелю питания.

Преимущества сиамских тросов

RG-59 Сиамские тросы выдержали испытание временем. Даже в сегодняшнюю цифровую эпоху эти коаксиальные кабели по-прежнему широко используются и пользуются популярностью. Это потому, что у этих кабелей есть ряд преимуществ, таких как…

• Они в самый раз 9Кабели 0004 RG-59 имеют идеальный размер. Они не настолько малы, чтобы легко сломаться или потерять видеосигнал, и не настолько велики, чтобы с ними было трудно работать.
• Они удобны. С двумя кабелями, объединенными в один, вам не нужно беспокоиться о прокладке нескольких кабелей к каждой камере вашей системы наблюдения. По одному кабелю проходят как силовые провода, так и видео коаксиальные проводники.
• Они экранированы. Несмотря на то, что сиамский кабель состоит из двух частей, каждый кабель проходит через отдельную изолированную оболочку. Благодаря этому ваши кабели защищены от перекрестных помех или электромагнитных помех между вашими кабелями.
• Они долговечны. Сиамские кабели могут быть немного дороже, чем кабели других типов, но они прослужат намного дольше и выдержат больший износ.

Ethernet-кабель в сравнении с сиамским кабелем

Теперь, когда вы знаете все, что вам нужно знать об Ethernet и сиамских кабелях, вам может быть интересно, какой из них следует использовать. Если вы настраиваете систему IP-камер безопасности, очевидно, вам понадобится Ethernet. Но что, если вы настраиваете аналоговую систему видеонаблюдения?

То, что вы в конечном итоге будете использовать, зависит от ваших личных предпочтений.

При подключении к видеобалуну кабель Ethernet выполняет почти ту же функцию, что и сиамский кабель. Есть только одно существенное отличие. Кабель Ethernet передает питание и видеоданные внутри одного и того же кабеля по витым парам, тогда как сиамский кабель передает питание и видеоданные по двум отдельным изолированным кабелям, соединенным вместе.

Если вы собираетесь прокладывать много кабелей, Ethernet дешевле и с ним проще работать. Отличный вариант для установки аналоговой системы. Если вы обычно устанавливаете системы IP-камер и имеете в своем распоряжении связку кабеля Ethernet, нет необходимости вкладывать средства в целую катушку другого кабеля.

Недостатком использования кабелей Ethernet вместо кабелей Siamese являются видеопомехи. Витые пары внутри кабеля Ethernet помогают свести помехи к минимуму. Однако витые пары в одном кабеле не так хорошо предотвращают помехи сигнала, как два отдельных изолированных кабеля. Поскольку в сиамских кабелях эти два соединения разделены, эти кабели дадут вам немного лучшее качество видео без перекрестных помех.

Кабель оптом по сравнению с готовым кабелем

Возможно, вы знаете, какой тип кабеля вам нужен для вашей системы видеонаблюдения, но вам интересно, стоит ли покупать кабели в готовом виде или оптом. Это отличный вопрос, который, опять же, будет полностью зависеть от ваших личных предпочтений и уникальных ситуаций.

Цена оптового кабеля по сравнению с предварительно изготовленным кабелем

Покупка камер оптом будет дороже, но если вы используете много кабеля, это сэкономит вам кучу денег в будущем. .

Например, простая коробка кабеля Ethernet длиной 1000 футов будет стоить вам немногим более 100 долларов. Чтобы получить 50 футов готового кабеля, вам понадобится около 15 долларов.

Теперь, если вам когда-нибудь понадобится только 50-футовый кабель Ethernet, то это не проблема. Возможно, вы просто захотите купить готовый кабель. Однако, если вы собираетесь в конечном итоге использовать гораздо больше Ethernet-кабеля, вы можете в конечном итоге купить 50-футовый кабель еще 20 раз, и в этом случае вы будете платить 300 долларов за 1000-футовый Ethernet.

Таким образом, исходя только из цены, если вы собираетесь использовать лишь небольшое количество кабеля в течение всей жизни или если вы просто ищете дешевое решение для вашей текущей ситуации, выбирайте готовые кабели. Если вы собираетесь в конечном итоге использовать больше кабеля и хотите сэкономить деньги в долгосрочной перспективе, выберите кабель оптом.

Качество оптового кабеля по сравнению с готовым кабелем

Готовые кабели поставляются с профессионально подключенными разъемами RJ45 на обоих концах кабеля Ethernet, поэтому вы обычно можете быть уверены, что ваши соединения будут высокое качество. Конечно, это зависит от того, где вы покупаете кабели, поэтому сначала изучите вопрос, чтобы убедиться, что вы покупаете у качественного производителя.

С оптическими кабелями вам придется самостоятельно подключать концы Ethernet-кабеля. Это легко сделать, и займет у вас всего несколько секунд. Однако всегда есть место для ошибки. Но если вы возьмете один из этих кабельных тестеров, вы всегда будете знать, правильно ли вы соединили концы кабеля, что избавит вас от необходимости повторно прокладывать новые кабели, если что-то пойдет не так.

Итак, когда дело доходит до качества соединения, готовые кабели более надежны, так как всегда есть место для человеческой ошибки. Однако, как только вы научитесь обжимать кабели и приобретете привычку тестировать свои соединения, оптовый кабель, который вы сделаете сами, может быть таким же надежным.

Эстетика оптоволоконного кабеля по сравнению с предварительно изготовленным кабелем

Одна из самых больших проблем с предварительно изготовленным кабелем заключается в том, что вы ограничены заранее определенной длиной. Что делать, если вам нужен сиамский кабель, идущий от аналоговой камеры безопасности к видеорегистратору на расстоянии 10 метров? Удачи вам в поисках готового кабеля длиной 37 футов. В конечном итоге вам придется либо получить 50-футовый кабель и связать концы, либо вам понадобится пара 20-футовых кабелей, которые вам придется удлинить с помощью разъема посередине. В любом случае, это будет выглядеть непрофессионально и сфальсифицировано.

Если вы приобретете кабель оптом, вы сможете отмерить и отрезать именно ту длину кабеля, которая вам нужна. Вам не придется ничего связывать или соединять два кабеля вместе. Это приведет к чистой и профессионально выглядящей установке.

Вердикт

***В большинстве случаев, вероятно, лучше всего заранее инвестировать в оптовые кабели, которые вы измеряете, отрезаете, подключаете и прокладываете самостоятельно. *** Более чем вероятно, что позже вам понадобится больше кабеля. Если вы инвестируете в кабель больше, чем вам нужно для вашего текущего проекта, у вас всегда будет больше для вашего следующего проекта. Массивный кабель легко изготовить, он подходит для более профессиональной установки и в конечном итоге сэкономит вам деньги в долгосрочной перспективе.

Другие системные кабели для камер наблюдения

Мы подробно описали два основных кабеля, которые вам понадобятся для настройки систем IP и аналоговых камер видеонаблюдения. Однако есть несколько других кабелей, которые могут потребоваться в вашей ситуации, а могут и не потребоваться. Вот еще несколько типов кабелей, о которых вам следует знать, если вы начинаете погружаться в мир систем видеонаблюдения.

Кабели HDMI

Независимо от того, используете ли вы сетевой видеорегистратор с системой IP-камер видеонаблюдения или цифровой видеорегистратор с аналоговой системой, вам понадобится кабель HDMI для подключения рекордера к внешнему дисплею, будь то монитор компьютера или экран телевизора.

Через интерфейс HDMI вы сможете управлять настройками вашего рекордера, транслировать живые кадры с ваших камер и просматривать записанное видео прямо с вашего рекордера.
