Распиновка юсб штекера: Распиновка разъёмов USB 2.0

Содержание

Подключение мини юсб. Что представляет собой распайка USB-разъема. Можно ли заряжать

В связи с учебой за границей, пришлось пересесть полностью на ноутбук. С собой взял свою геймерскую мышку SS Kana. Само собой, проводная мышь не рассчитана на частые перемещения, со временем шнур стал заламываться у самого основания, все чаще контакт стал пропадать. В течение последних трех месяцев я старался поддерживать работоспособность мышки, даже перестал брать её на занятия, но наступил день П, и контакт пропал окончательно; никакие манипуляции уже не давали результата.
Мои Жадность за дорогую мышку и Лень идти покупать новую сплотились против меня и заставили чинить контакт. Сразу оговорюсь, что данную статью пишу пост-фактум, пошагово я ничего не записывал, но я покажу на примере, как это делается. Качество фотографий оставляет желать лучшего, но суть уловить можно.
Оборудование
Нож. Все. Изоленты или каких-нибудь инструментов у меня под рукой нет.
Обычный кухонный нож. Достаточно острый, чтобы без проблем резать изоляцию.
Первоначальный вариант включал в себя пайку казеным паяльником, полученным в универе, однако в силу некоторых обстоятельсв, которые я опишу далее, пришлось все переделывать заного.
Первоначальный вариант
Как я уже сказал, кабель переломился у самого основания. Чтобы хоть немного получить места, я обстрогал ножом штекер и зачистил все четыре провода. Оплетку кабеля скрутил и отвернул в сторону, после чего отправился в универ за паяльником. Мне дали старенький паяльник, катушку с миллиметровым припоем и баночку с флюсом. Опыт пайки у меня есть, поэтому получилось нормально. Единственный недостаток — так как все четыре провода очень короткие, расположены на одном уровне, а изоляции у меня не было, получилась своеобразная «розочка» из проводов, торчащих в разные стороны. Однако, пробный запуск оказался удачным — мышка ожила, и я, гордый собой, вернулся в общежитие.
Но там меня ждало разочарование. Не вдаваясь в подробности, у меня, скорее всего, коротнули черный и красный провода и ноут заблокировал USB-гнездо. Поэтому что бы я дальше не делал, мышка не реагировала.
Я, пытаясь разобраться, стал грешить на оплетку (что она коротит провода), даже отрезал её, он ничего не помогло. В итоге, я полностью отрезал вилку и решил сделать все по-новой. Стоило бы перезагрузить компьютер и попробовать снова, скорее всего, мышь бы заработала. Кто знает…

Соединение очень мелкое, нормальной камеры у меня нет. Просто все четыре провода торчат пучком из штекера и к каждому припаян соответствующий провод. Оплетка отрезана, т.к. я думал, что она коротит провода. Неважно.
Соединение кабелей
Уже под вечер я достал мышь из ящика стола и принялся за дело. Первым делом, я взял новую вилку от ненужного mini-USB кабеля.

USB-шнуры мало чем отличаются друг от друга — четыре провода (черный и красный для питания, белый и зеленый для информации) и оплётка. Поэтому любой USB-кабель подойдет.

При починке я использовал метод, описанный . Вкратце — многожильные кабели соединяются «лесенкой». Таким образом, провода не касаются друг-друга и соединение получается тоньше.

На примере оставшегося куска провода я покажу, как это делается. Сперва, аккуратно отрезаем верхнюю изоляцию на длину около четырех-пяти сантиметров.


Расплетаем оплётку и отводим в сторону.


Затем оголяем 4 провода «лесенкой» — красный только самый кончик, чтобы скрутить; белый чуть подлиннее, с расчетом, чтобы не задевать красный; затем зеленый. Черный зачищаем дальше всех. Другой кабель оголяем точно так же, только зеркально — черный только кончик, затем зеленый, белый и красный у самого основания. Таким образом, мы исключаем замыкание проводов между собой.


Осталось только соединить два кабеля между собой. Каждый провод соединяем скруткой. Надеюсь, цвета Вы не перепутаете. После скрутки, лишние провода лучше обрезать, чтобы избежать ненужных контактов.


В своем варианте я еще покрыл все это дело куском верхней изоляции, чтобы избежать касания с оплеткой. В дальнейшем, я планирую либо достать где-нибудь изоленту, либо попросить бесцветный лак у девушек для изоляции.


После обработки изолентой, разумеется, это все примет божеский вид, а пока оплётка будет нависать таким странным образом. Соединение рабочее, никаких лишних контактов нет. Мышка работает как новая!

Однако
Сразу мышка работать отказалась. Уже было совсем отчаявшись, я заметил сообщение системы о нарушениях работы USB-входов. Как я уже говорил, первоначальный вариант закоротил контакты и ноут отрубил USB-входы. После перезагрузки, мышь снова заработала. Конечно, соединение недолговечное, без изоленты никак, однако мышь работает.

Спасибо за внимание. Надеюсь, эта статья Вам помогла.

P.S. это моя первая статья на Хабре. Спасибо за инвайт!

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем



Вуаля!


Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.


Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх


Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия


Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника


После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:


Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120




Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот

ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)


и потом зачищаем разъем от какашек и нагара


Делаем все как было и проверяем планшет:


Зарядка идет. На этом ремонт планшета окончен.

В этой статье я расскажу вам как правильно припаять micro USB штекер на планшете не испортив его. Часто стали приносить мне на ремонт планшеты с такой проблемой,вырвали micro USB с «корнем», задели нагой за шнур,когда тот лежал на зарядке или по другой причине. Планшет прибор хрупкий и с ним надо относиться бережно и аккуратно, так я говорю своим клиентам. Итак принесли вам планшет с оторванным штекером или когда его ещё не полностью оторвали,аккуратно разбираем его, в основном нижняя крышка планшета крепиться на пластмассовых так называемых защёлках и обычно она закручивается на несколько маленьких болтиках.

Убедившись что все винты откручены мы берём скальпель или нож с тонким лезвием и аккуратно поддеваем крышку по всему периметру прорези,легонько поворачивая лезвие в верх в сторону крышки,тем самым освобождая пластмассовые фиксаторы из пазов корпуса планшета. Это делать надо с минимальным усилием,запомните если фиксаторы при небольшом усилие не расфиксируются,то значит вы делаете что то не правильно, лучше спокойно и не торопясь попробуйте разобраться в принципе фиксации клипсов и в какую сторону нужно поворачивать лезвие скальпеля. Поверьте в случае неудачной разборки очень тяжело в дальнейшем восстановить крепление, придётся клеят фиксаторы если вы ещё соберёте маленькие пластмассовые осколки.

Допустим вам удалось аккуратно снять крышку,далее вам необходимо отпаять аккумуляторную батарею которая находиться внутри, отпаивать выводы необходимо так как вы не сможете перевернуть плату и добраться до micro USB штекера,да и отпаять выводы от батарее нужно для того чтобы случайно не замкнуть что нибудь и не вывести из строя ваш планшет. Итак, мы отпаяли выводы аккумулятора и открутили все крепёжные венты самой платы, далее переворачиваем её,хочу отметить что если шлейфы между главной платой и экраном,позволяют перевернуть плату, то желательно шлейф не трогать.

Теперь перейдём непосредственно к нашему micro USB разъёму,вооружимся увеличительным стеклом и внимательно осмотрим сам штекер и выводы дорожек которые подходят к нему, если дорожки целые и не отслоились,то это очень хорошо.Берём паяльник не более 25 Ватт и на плате зачищаем вывода дорожек, где раньше находился сам штекер. Выводов должно быть пять. Далее берём штекер и приклеиваем его к плате супер клеем,клея надо немного,лучше взять спичку и макнуть её в клей, затем

равномерно распределить его по всей нижней поверхности штекера. Дальше когда клей немного подсохнет, можно будет припаивать вывода между платой и micro USB. Но если выводы дорожек оторваны на плате,то можно попытаться сделать вот что с начало нужно с помощью увеличительного стекла отыскать все концы дорожек,если это возможно и зачистить их концы от лака и залудить,но учтите,перегревать не в коем случае нельзя, а затем также приклеиваем штекер и припаиваем выводы между разъёмом и дорожками с помощью тонких проволочек.

Если допустим нет возможности восстановить все дорожки на плате,то можно попытаться сделать хотя бы просто заряжалась аккумуляторная батарея планшета,для этого на понадобиться припаять только два вывода плюс и минус,они расположены на штекере первый и последний, обратите внимание на рисунок, я указал их стрелкой. Но при таком раскладе вы не сможете подключить свой планшет к компьютеру или к внешнему USB-модему, Flash памяти. На этом всё,желаю успеха. Подробную информацию можно прочитать на моём сайте,а также посмотреть скриншоты по разборке планшета. Есть в наличие: книги, справочники, журналы, схемы. radiorodot

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:


Заметим, что такие конвекторы совместимы только между ранними модификациями.


Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.


Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.


Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.


Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.


Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.


Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

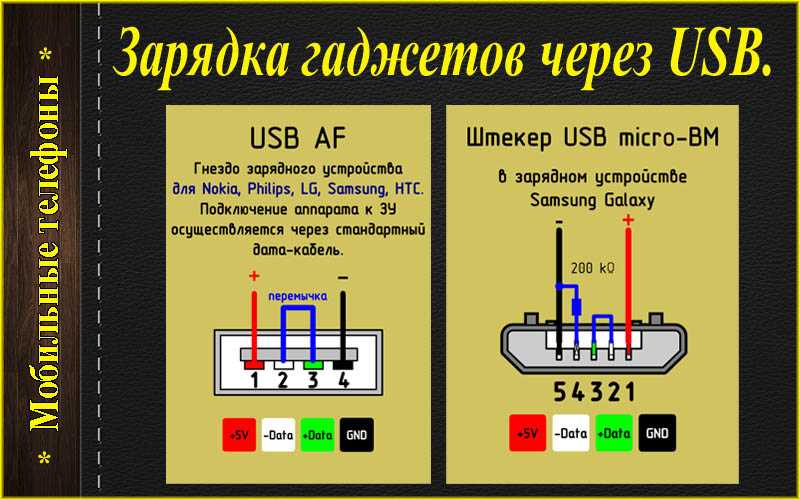

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.


Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.


На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.


Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

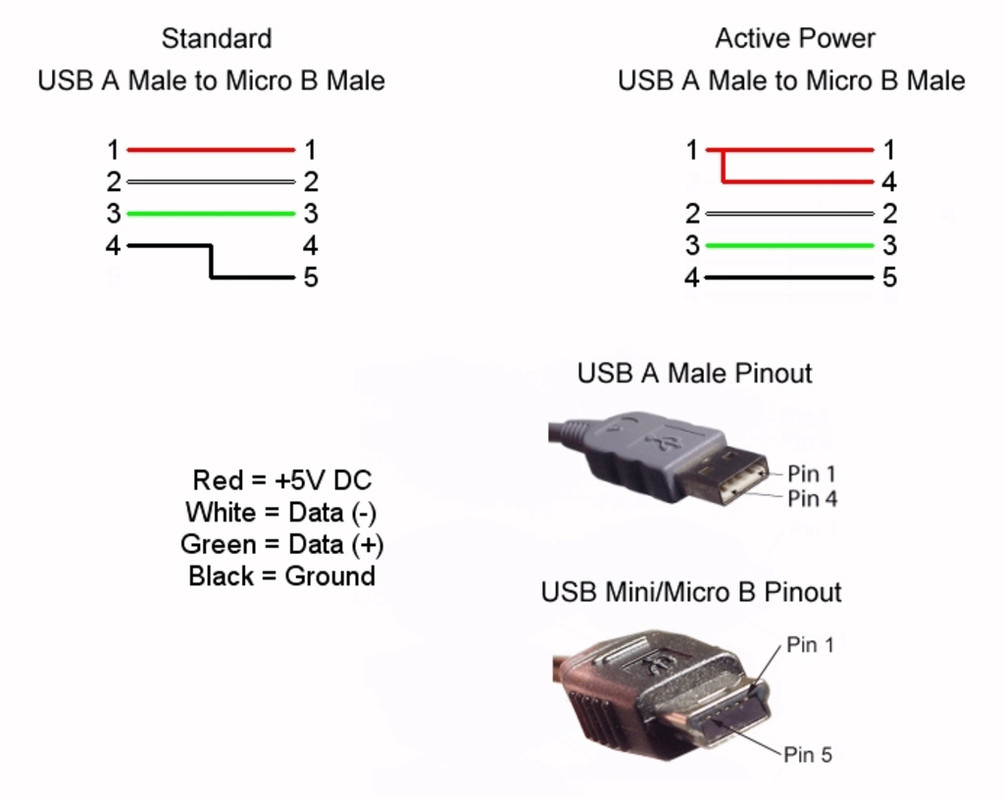

Как устроен юсб кабель. Распиновка micro-USB и цветовая схема распайки коннектора

В этой статье я расскажу вам как правильно припаять micro USB штекер на планшете не испортив его. Часто стали приносить мне на ремонт планшеты с такой проблемой,вырвали micro USB с «корнем», задели нагой за шнур,когда тот лежал на зарядке или по другой причине. Планшет прибор хрупкий и с ним надо относиться бережно и аккуратно, так я говорю своим клиентам. Итак принесли вам планшет с оторванным штекером или когда его ещё не полностью оторвали,аккуратно разбираем его, в основном нижняя крышка планшета крепиться на пластмассовых так называемых защёлках и обычно она закручивается на несколько маленьких болтиках.

Убедившись что все винты откручены мы берём скальпель или нож с тонким лезвием и аккуратно поддеваем крышку по всему периметру прорези,легонько поворачивая лезвие в верх в сторону крышки,тем самым освобождая пластмассовые фиксаторы из пазов корпуса планшета. Это делать надо с минимальным усилием,запомните если фиксаторы при небольшом усилие не расфиксируются,то значит вы делаете что то не правильно, лучше спокойно и не торопясь попробуйте разобраться в принципе фиксации клипсов и в какую сторону нужно поворачивать лезвие скальпеля. Поверьте в случае неудачной разборки очень тяжело в дальнейшем восстановить крепление, придётся клеят фиксаторы если вы ещё соберёте маленькие пластмассовые осколки.

Допустим вам удалось аккуратно снять крышку,далее вам необходимо отпаять аккумуляторную батарею которая находиться внутри, отпаивать выводы необходимо так как вы не сможете перевернуть плату и добраться до micro USB штекера,да и отпаять выводы от батарее нужно для того чтобы случайно не замкнуть что нибудь и не вывести из строя ваш планшет. Итак, мы отпаяли выводы аккумулятора и открутили все крепёжные венты самой платы, далее переворачиваем её,хочу отметить что если шлейфы между главной платой и экраном,позволяют перевернуть плату, то желательно шлейф не трогать.

Теперь перейдём непосредственно к нашему micro USB разъёму,вооружимся увеличительным стеклом и внимательно осмотрим сам штекер и выводы дорожек которые подходят к нему, если дорожки целые и не отслоились,то это очень хорошо.Берём паяльник не более 25 Ватт и на плате зачищаем вывода дорожек, где раньше находился сам штекер. Выводов должно быть пять. Далее берём штекер и приклеиваем его к плате супер клеем,клея надо немного,лучше взять спичку и макнуть её в клей, затем
равномерно распределить его по всей нижней поверхности штекера. Дальше когда клей немного подсохнет, можно будет припаивать вывода между платой и micro USB. Но если выводы дорожек оторваны на плате,то можно попытаться сделать вот что с начало нужно с помощью увеличительного стекла отыскать все концы дорожек,если это возможно и зачистить их концы от лака и залудить,но учтите,перегревать не в коем случае нельзя, а затем также приклеиваем штекер и припаиваем выводы между разъёмом и дорожками с помощью тонких проволочек.

Если допустим нет возможности восстановить все дорожки на плате,то можно попытаться сделать хотя бы просто заряжалась аккумуляторная батарея планшета,для этого на понадобиться припаять только два вывода плюс и минус,они расположены на штекере первый и последний, обратите внимание на рисунок, я указал их стрелкой. Но при таком раскладе вы не сможете подключить свой планшет к компьютеру или к внешнему USB-модему, Flash памяти. На этом всё,желаю успеха. Подробную информацию можно прочитать на моём сайте,а также посмотреть скриншоты по разборке планшета. Есть в наличие: книги, справочники, журналы, схемы. radiorodot

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса — USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов.

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» — универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный — тип «А» и «В».
  2. Мини — тип «А» и «В».
  3. Микро — тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB — так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока — 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – Стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей — второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт Исполнение «А» Исполнение «B» Micro-B
1 Питание + Питание + Питание +
2 Данные — Данные — Данные —
3 Данные + Данные + Данные +
4 Земля Земля Идентификатор
5 StdA_SSTX — StdA_SSTX — Земля
6 StdA_SSTX + StdA_SSTX + StdA_SSTX —
7 GND_DRAIN GND_DRAIN StdA_SSTX +
8 StdA_SSRX — StdA_SSRX — GND_DRAIN
9 StdA_SSRX + StdA_SSRX + StdA_SSRX —
10 StdA_SSRX +
11 Экранирование Экранирование Экранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень — 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт Обозначение Функция Контакт Обозначение Функция
A1 GND Заземление B1 GND Заземление
A2 SSTXp1 TX + B2 SSRXp1 RX +
A3 SSTXn1 TX — B3 SSRXn1 RX —
A4 Шина + Питание + B4 Шина + Питание +
A5 CC1 Канал CFG B5 SBU2 ППД
A6 Dp1 USB 2.0 B6 Dn2 USB 2.0
A7 Dn1 USB 2.0 B7 Dp2 USB 2.0
A8 SBU1 ППД B8 CC2 CFG
A9 Шина Питание B9 Шина Питание
A10 SSRXn2 RX — B10 SSTXn2 TX —
A11 SSRXp2 RX + B11 SSTXp2 TX +
A12 GND Заземление B12 GND Заземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран .

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

  • F — «мама».
  • M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

  • Красный — положительный контакт постоянного напряжения в 5 В.
  • Белый — data-.
  • Зеленый — data+.
  • Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

Микро USB-разъем: что это такое?


Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Читайте также…

Распиновка usb кабеля samsung

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

Старый добрый 30-пиновый штекер для Samsung.
Схема дата-кабеля и кабеля OTG.

Распиновка USB дата-кабеля с 30-пиновым штекером Samsung Galaxy Tab.
Цветами показано назначение контактов.
Все штекеры и гнёзда показаны с внешней (рабочей) стороны.

Планшет Самсунг 7310 заказал с али дата кабель, вот на фото чудо инженерной мысли. Заряжал планшет очень долго 15 часов примерно, комп планшет вообще не видел. Потом один провод оборвался заряжать перестал. Распайка оригинала и этого хлама не соответствует. Хотелось бы коментарий знающего, почему долгая зарядка?
https://yadi.sk/i/8LoCUi9M3SffUh
https://yadi.sk/i/qPofi6og3Sffhm
https://yadi.sk/i/2NgD52hr3SffkD
https://yadi.sk/i/ieSbZcVC3SffpC

Жилы тонкие -> сопротивление высокое -> ток зарядки низкий.
Укоротите кабель — может быть поможет.

Комп не видит планшет по той же причине. Плюс провода данных видимо перепутаны. Да и оплётки нет. И земля на 1-2 пины не распаяна.

Заказал с ebay оригинал, сам кабель в два раза толще. Этот думаю перепаять получше проводник найти и переделать. Если только, чтоб заряжал распаять красный +5В ножка 87 и черный ножка 15,16,21,30. ? Спасибо.

Провода данных (зелёный и белый) тоже надо распаять. По ним планшет определяет тип зарядного устройства.

Ошибся, у меня черный распаян только на две ножки, других нет.

Подскажите пожалуйста, какой активный USB хаб нужно выбрать для GT-N8000?

Вообще, подойдёт любой. Ничего конкретного рекомендовать не могу. Предлагаю поискать на ютубе видосы с демонстрацией подключения хаба к Samsung. Там можно будет уточнить у автора модель используемого хаба.

Спасибо за ответ.

Еще вопросик по Y-кабелю. Если USB мамку припаять как OTG (1,3,4,6),20к (13,15), а USB папку как зарядку (7,8,15,16,30) Будет такая схема работать? Или я ошибаюсь насчет отдельного минуса 1, скорей всего в планшете они висят на одной шине.

Должно работать (не проверял на практике).
Да, все минусы идут единой шиной.

1. Толком не знаю. Либо планшет просто не поддерживает работу с хабом по OTG, что вообще странно для Samsung. Либо есть какие-то нюансы в распиновке. Чтоб понять, надо знать — работает ли P6800 с OTG вообще. Если работает, то надо сравнивать распиновку штекера хаба и штекера OTG кабеля. А может оказаться, что P6800 тупо не хватает мощи чтоб запитать хаб.
2. Не вижу необходимости отключать аккумулятор. Достаточно просто подключить планшет на вечную зарядку. Вообще, на эту тему есть статья: http://akbinfo.ru/litievye/kak-vkljuchit-planshet-bez-akkumuljatora.html

OTG подерживает точно, через одинарный шнурок флэшка видна.
Видимо не хватает мощности, есть варианты? Для работы в авто необходим хаб, да и питание без аккума безопасней в жару и холод, вздуваются и бахают, бывает.
Спасибо за ответ.

Предлагаю через одинарный OTG шнурок подключить обычный USB хаб. Скорее всего нужен хаб с возможностью подключения внешнего питания.

А что за «второй разъем-USB с 5pin»? -опечатка, USB с 4pin.Я привязался к контактам гнезда USB и паял штекер 32pin. От 1к на 7,8; 2 на 4; 3 на 3; 4 на 15,16,30,а 1 гнездо пустое, ни к чему паять. При вкл зарядки от сети-глухо,от компьютера-глухо.Должен засвечиваться экран на планшете? Напряжение 5в есть на штекере 32pin конт.7,8-15,16,30.При нажатии кн.вкл. на планшете очень редко засвечивается экран около 1 секунды.Может разрядился ниже допустимого аккумулятор и не заряжается или гнездо 32pin .

Извините, при чём тут 32-пиновый разъём, если в Самсунге 30 пин?

Здравствуйте.
У дочки не заряжается планшет samsung calaxy note 10.1 gt-8000.Зарядное оригинал- SAMSUNG ; шнур с разъемом 30pin- задействованы контакты: 3,4-7,8-15,16-30 и второй разъем-USB с 5pin.По всему китайский. Получается это Date-cable? А как же заряжался планшет? Возле разъема 30pin был оборван провод серого цвета (земля?).При вскрытии штекера и вытягивания проводов они оборвались. Провода по цвету не совпадают на ваших фото.Собрал по старой схеме .При прозвонке жил кабеля выяснилось, что оборван провод data идущий к 3pin.
Одним словом зарядки нет, но 5в приходят на разъем планшета. Перепаивать по схеме ОТG-host или устранить обрыв провода data?.
Подскажите пожалуйста, как выйти из этого положения.

Всё правильно, заряд планшета осуществляется именно по Data-кабелю. Ни в коем случае не по OTG!

Устраните обрыв провода Data. Без него планшет не понимает, родную ли зарядку к нему подключили. Замечу — странно, что к 3 контакту идёт серый (считай — белый), а не зелёный провод. Если заряд не пойдёт или не будет обмена данными через кабель с ПК, поменяйте Data- и Data+ местами.

А что за «второй разъем-USB с 5pin»? Как я понял, это Y-образный кабель — с одной стороны штекер USB 4-pin, а с другой — два штекера: 30-pin и micro-USB, верно?

а у меня место красного который связан один другому то там чёрный как мне быть

Распиновка USB

: руководство для начинающих

В настоящее время легко выполнять проекты, которые включают создание физического соединения между хост-контроллером и несколькими другими устройствами с питанием от шины благодаря интерфейсу USB.

USB означает универсальную последовательную шину и с тех пор заменил своих предшественников (FireWire, последовательный и даже параллельный RS-232) в качестве основного интерфейса для подключения хоста к устройству.

Обычно архитектура системы USB включает хост-контроллер, порты USB и широкий спектр устройств.Также есть случаи, когда вы можете добавить дополнительные сетевые концентраторы USB для создания древовидной структуры соединений.

Однако это только поверхность.

Итак, в этой статье мы объясним все о USB и приведем различные примеры USB для ваших схем.

Начнем!

Распиновка USB

Флэш-накопитель USB

USB имеет четыре экранированных провода, которые работают как контакты. Два из этих проводов предназначены для питания, а два других — для пар дифференциальных сигналов данных.Ознакомьтесь с таблицей ниже для получения полной распиновки USB.

Штырь Название Цвет кабеля Описание
1 VCC Красный Штырь питания +5 В постоянного тока
2 D — Белый Контакт данных
3 D + Зеленый Кабель данных USB Data +
4 GND цифровое заземление Черный Контакт заземления

Как USB работает?

подключение USB-накопителя к ноутбуку

Как и все разъемы, все типы USB-разъемов имеют штекерные и розеточные типы, поэтому убедитесь, что вы подключаете устройства в правильном направлении.

Очень важно выполнить правильные USB-соединения, чтобы система могла использовать требуемый протокол USB. Итак, для установления соединения удаленные USB-устройства используют так называемое восходящее соединение. Эти удаленные устройства используют это восходящее соединение для подключения к хосту.

Теперь у хостов также есть нисходящие соединения, которые позволяют им подключаться к удаленным устройствам.

Более того, вы не можете взаимозаменяемо использовать восходящие и нисходящие соединения.Это поможет вам избежать неправильного подключения и убедитесь, что вы подключаете USB-кабель только в правильном направлении.

Это также помогает избежать нескольких проблем, таких как незаконные петлевые соединения и подключение нисходящего порта к другому нисходящему порту.

Как это работает на самом деле

Во-первых, USB-устройство покажет свою максимальную скорость, используя подтягивающие резисторы, чтобы подключить клеммы «D +» и «D-» к напряжению 3,3 В. Теперь хост или концентратор также будут использовать эти подтягивающие резисторы для обнаружения, когда вы подключаете составное устройство к его порту.Таким образом, без подтягивающего резистора USB не обнаружит подключенное устройство, а также сломанное устройство или разъем.

Итак, когда вы подключаете внешнее устройство в первый раз, хост-устройство сканирует его и загружает правильную версию драйвера, необходимую для запуска устройства. Для этого хост использует идентификатор продукта / идентификатор поставщика (PID / VID), который предоставляет подключенное оборудование или устройство. Как только хост завершит загрузку необходимых драйверов устройств, оборудование / устройство будет готово к использованию.

Примечание. Хост-контроллеры USB имеют свои характеристики. У нас есть универсальный интерфейс хост-контроллера (UHCI), который работает со всеми типами USB, открытый интерфейс хост-контроллера (OHCI), который работает с USB 1.1, и расширенный интерфейс хост-контроллера (EHCI), который работает с USB 2.0.

Типы разъемов USB

Изначально USB-кабель мог быть только одного из двух типов, и эти два типа включали «Тип A» и «Тип B».После этого у нас появился USB C типа, который отличался более высокой скоростью передачи данных и более надежной системой.

Ознакомьтесь с таблицей ниже, чтобы получить полный обзор различных типов USB.

Распиновка разъема USB типа A

Type-A USB — самый популярный тип разъема USB. Кроме того, вы можете найти их на хост-контроллерах, компьютерах, флеш-накопителях и некоторых других предметах. Кроме того, вы можете выполнять только нисходящие соединения с USB типа A, поскольку он используется исключительно для контроллеров и концентраторов.

Флэш-накопитель

USB-разъемы

Type-A больше других разъемов и имеют плоскую и прямоугольную форму. Кроме того, этот разъем удерживается трением, что упрощает его подключение и отключение. Однако использовать его в местах, где ваше оборудование может вибрировать, — не лучшая идея.

Схема расположения выводов, розетка и вилка

Источник: Wikimedia Commons

USB Type-A имеет две версии: мужскую и женскую.Мужская версия — это вилка, а женская версия — это то, что мы называем розеткой или портом.

Версии гнездового разъема — это то, что мы находим на хост-контроллерах, в то время как версии мужского разъема обычно есть на таких устройствах, как карты памяти, клавиатуры, мыши и другие соединения с устройствами хранения.
Приложения
  • Работает на большинстве персональных компьютеров.
  • Также работает в телевизионных и музыкальных системах.
  • Вы также можете найти их на игровых консолях и почти во всех зарядных устройствах для мобильных портативных устройств.
Распиновка USB типа A

Старые версии разъема Type-A имеют четыре контакта, а более новые версии — девять контактов. Вот таблица, в которой показаны все контакты разъема Type-A.

Примечание: все поколения USB-разъема Type-A имеют контакты с 1 по 4, а разъемы третьего поколения имеют контакты 5-9.

Схема расположения выводов USB типа A

Источник: Wikimedia Commons

Распиновка USB-B

USB-B — это второй тип разъема, который в основном подходит для подключения периферийных устройств, таких как принтеры и сканеры.К тому же их распиновка имеет другое расположение.

Расположение выводов USB типа B

Источник: Wikimedia Commons

Он имеет почти квадратную форму с небольшим скосом на верхних углах разъема. Кроме того, он использует трение, чтобы оставаться на месте при подключении.

USB-порт типа B — это восходящий разъем, который можно найти только на периферийных устройствах. Таким образом, для большинства USB-приложений типа B требуются USB-кабели от A до B.

Интересный факт:

Type-B USB исключил возможность установления соединения между двумя главными компьютерами. Таким образом, помогая предотвратить повреждения.

Приложения

Этот разъем в основном подходит для периферийных устройств, таких как принтеры и сканеры.

Распиновка

Как и USB Type-A, более старые версии Type-B имеют четыре контакта, а более новые версии 3.0 имеют девять контактов. Вот таблица со всеми контактами:

Также существует второй тип разъема Type-B с двумя дополнительными контактами:

10 DPWR НЕТ Питание устройства
11 DGND НЕТ Наземный возврат DPWR

Расположение выводов типа B

Источник: Wikimedia Commons

Разъем USB-C

USB Type-C — это спецификация USB, которая постепенно заменяет USB-B.Это крошечный 24-контактный двусторонний штекер, который подходит для USB-кабелей и устройств.

USB-накопители

Type-C могут служить разъемами как для хостов, так и для устройств. Кроме того, вы можете найти USB-накопители Type-C в самых последних мобильных устройствах.

Схема расположения контактов USB Type C

Источник: Wikimedia Commons

Распиновка разъема USB-C

USB Type-C имеет 24 контакта, которые можно подключить с двух сторон. Вот таблица с полным списком контактов:

Распиновка Micro USB

Коннектор меньшего размера стал необходим, поскольку технология требовала меньшего размера USB для многих устройств, таких как современные мобильные телефоны и аудиоустройства.Так родился USB-микроконтроллер.

Для micro USB доступны версии USB Type-A и Type-B, такие как 1.0 micro-USB и 2.0 micro-USB. Однако эти версии меньше по размеру, и вы можете использовать их для более тонких линий оборудования.

Кроме того, micro USB является стандартом USB и обеспечивает лучшую скорость передачи данных от внешнего источника.

Распиновка

Стандартные старые разъемы micro USB имеют пять контактов, а менее распространенные — 3.0 имеет десять контактов. В таблице показаны контакты разъема micro USB:

.

Четвертый контактный режим — это то, что мы называем USB на ходу (OTG). Это позволяет вам переключаться между периферийными и хост-ролями на ваших устройствах. Это также то, что позволяет устройствам решать, какой из них будет выступать в качестве источника питания после подключения. Например, подключить телефон Android к ноутбуку. Ноутбук будет заряжать телефон, если у вас есть кабель только для зарядки, а не телефон, заряжающий ноутбук.

Распиновка USB A и Micro USB

Источник: Wikimedia Commons

3.0 Распиновка Micro USB

Источник: Wikimedia Commons

Завершение

Стоит упомянуть, что иногда можно использовать кабели USB A — USB A для установления соединения между компьютером или USB-устройством с другим USB-устройством с гнездом A-типа. Таким образом, вы можете передавать данные между обеими системами.

USB-концентратор

Однако не следует использовать кабельное соединение типа A-A для создания соединений между двумя компьютерами или концентратором USB и двумя компьютерами.Почему? Что ж, создание такого соединения означало бы, что кабель будет получать одинаковое напряжение (5 В) от обоих компьютеров. Таким образом, подключив оба источника питания, вы нанесете непоправимый ущерб и другие проблемы. Иногда это может даже вызвать опасность пожара.

Ну вот и завершаем эту статью. Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы, и мы будем рады помочь.

Распиновка модуля с разъемом USB-C

Распиновка модуля с разъемом USB-C | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Распиновка модуля с разъемом USB-C Уведомление.Изделие не является законченным устройством, это всего лишь его составная часть.

Код товара 775-442 Ean produktu 8595193516565 Вес 0.00220 кг

Твоя цена 1,82 €

Склад Распродано

Пражский филиал в наличии 4 шт.

Брненский филиал Распродано

Остравский филиал Распродано

Пльзенский филиал Распродано

Филиал в Градец Кралове Распродано

Братиславский филиал Распродано

Распиновка модуля с разъемом USB-C

Примечание.Изделие не является законченным устройством, это всего лишь его составная часть.

Подобные товары

В наличии

5.5 / 2.1 модуль разъема питания с контактами для dupon …

0,57 € Цена нетто € 0,69

Код 775-178

1,30 € Цена нетто 1,58 €

Код 775-251

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Распиновка

Micro USB — Androidncomp.com

Вам нужно заменить разъем или штекер micro USB и вы хотите знать, какая распиновка разъема micro USB? В этой статье вы найдете распиновку, которая поможет вам подключить необходимые провода в правильном порядке.

Распиновка разъема Micro USB

Разъем micro USB имеет пять контактов: два используются для зарядки, два — для передачи данных, последний контакт используется только для определенных задач, например OTG.

Зарядка

Для передачи мощности достаточно соединить линию 1 и линию 5. Линия 1 отвечает за передачу мощности, цвет провода красный. Линия 5 заземлена черным проводом. Кабель с таким подключением позволит вам заряжать только мобильное устройство, что нормально при использовании беспроводного зарядного устройства, настенного зарядного устройства или UMB.

Передача данных

Помимо линий 1 и 5, для передачи данных необходимо подключить линии 2 и 3. Провод линии 2 белый, а провод линии 3 — зеленый.Соединение четырех линий позволит заряжать мобильное устройство, а также передавать данные, например при подключении к компу.

USB OTG

USB — это всегда на ходу. Назначение функции OTG — подключение к телефону внешних устройств: клавиатуры, принтера, джойстика, мыши и т. Д. Для подключения аксессуаров к смартфону через OTG необходимо использовать все 5 линий. Порядок подключения не меняется, за исключением линии 4, которая подключается к линии 5 — земля.

Что означают розовый и белый провода?

Розовый и белый провода часто отвечают за передачу данных.Обычно используется сочетание белого и зеленого цветов. А разница в цветах обычно связана с отсутствием провода подходящего цвета, либо провод другого цвета дешевле стандартного цвета.

Сколько контактов у USB 2.0?

USB 2.0 Обычно имеет 4 контакта. 2 контакта используются для передачи данных и 2 контакта для питания. Некоторые типы разъемов содержат дополнительный пятый контакт. Дополнительный контакт используется редко, например. для передачи видео или для восстановления и прошивки устройства.

В чем разница между 2-х проводным и 4-х проводным соединением?

Чем больше проводов, тем больше возможностей предлагает такой кабель. Например, больше фаз питания или 2 фазы питания и заземление. В USB-кабеле только 2 провода обеспечивают питание. С помощью четырехжильного кабеля такой кабель позволяет передавать данные и запитывать подключенное устройство.

Почему у micro USB 5 контактов?

Разъем USB имеет пять контактов. Обычно используются только 2 или 4 контакта. Некоторые производители используют 5-й контакт для передачи видео или других задач.

FAQ

Какой вывод USB является источником питания?

Силовой контакт — это штырь с подключенным красным проводом.

Сколько контактов у USB 3.0?

Всего в USB-A 9 контактов, из которых 4 стандартные и 5 дополнительных.

Что такое D + и D в USB?

D + и D- используются для передачи данных.

Есть ли питание на нейтральный провод?

Нет, это не так. Такой провод используется для короткого замыкания цепи.Однако нельзя прикасаться к нему незащищенными руками, чтобы избежать поражения электрическим током.

Какого цвета нейтральный провод?

Такой провод обычно имеет синюю изоляцию.

Как подключить 4-х проводный светильник?

Необходимо подключить каждый провод фонаря к соответствующему разъему согласно цветовой маркировке.

Как перенастроить USB-штекер?

Необходимо перепаять провода или обжать их в правильном порядке.

Как подключить USB только к источнику питания?

Достаточно использовать в кабеле 2 провода — плюс и минус, красный и черный провод.

Как соединить два небольших электрических провода?

Лучше всего обжать или спаять. Скрученный кабель ненадежен, а также недолговечен.

Провод какого цвета идет к L и N?

Линия «L», обычно коричневая или красная. Линия «N» — это ноль, синий или черный провод.

Красный провод идет на белый или черный?

Красный провод обычно соединяется с черным проводом.

Могут ли вместе идти вместе черный и красный провода?

В одном кабеле всегда есть черный провод и красный провод.Оба провода подключены к разным разъемам. Соединение проводов между собой запрещено, так как это приведет к короткому замыканию.

Какие провода положительные и отрицательные на микро-USB?

Красный провод — положительный, черный — отрицательный.

Заключение

В данной статье подробно описана распиновка разъема micro USB. Представленные схемы помогут вам подключить провода в правильном порядке, что позволит собрать или собрать новый кабель, или сделать качественный адаптер OTG.

Есть вопросы? Оставляйте свои сообщения в комментариях под статьей.

rj11% 20socket% 20connector% 20pinout% 20to% 20usb техническое описание и примечания по применению

RJ11 К RJ45

Аннотация: RJ11-2LC1-B RJ11-2LC1-S RJ11-2LC2-B RJ11-2LC2-S RJ11-4LC1-B RJ11-4LC1-S RJ11-4LC2-S
Текст: нет текста в файле


Оригинал
PDF RJ45-8N4-B RJ45-8N4-S RJ45-8Z4 RJ11 К RJ45 RJ11-2LC1-B RJ11-2LC1-S RJ11-2LC2-B RJ11-2LC2-S RJ11-4LC1-B RJ11-4LC1-S RJ11-4LC2-S
Размер домкрата RJ11

Аннотация: гнездо RJ11 гнездо RJ45 низкопрофильное гнездо RJ11 печатная плата RJ11-6Z4 RJ45 низкопрофильный транзистор RJH 30 valox * 457 Модульное гнездо RJ45 без фильтра RJ45
Текст: нет текста в файле


Оригинал
PDF RJ11-6Z RJ11-6Z3 RJ11-6Z4 RJ45-8Z RJ45-8Z3 RJ45-8Z4 Размер гнезда RJ11 Разъем RJ11 Домкрат RJ45 низкопрофильный Печатная плата с разъемом RJ11 RJ11-6Z4 rj45 низкий профиль транзистор RJH 30 валокс * 457 Модульное гнездо RJ45 без фильтра RJ45
RJ11-4L1-B

Аннотация: RJ11 К RJ45 RJ45-8X2
Текст: нет текста в файле


Оригинал
PDF UL94V-0) RJ45-8N4-B RJ45-8N4-S RJ45-8Z4 RJ11-4L1-B RJ11 К RJ45 RJ45-8X2
Домкрат RJ45 низкопрофильный

Аннотация: модульный домкрат lct 485 RJ45 RJ11-4L1-B RJ45 TO RJ11 RJ45 низкопрофильный RJ45-8N3-B
Текст: нет текста в файле


Оригинал
PDF
RJ45-6L-B

Аннотация: RJ45 низкопрофильный RJ11-6Z4 RJ45-8L1-S RJ11 TO RJ45 SVC 820 RJ RJ45 jack низкопрофильный RJ11-4LC1-B RJ11-2LC1-S RJ11-2LC1-B
Текст: нет текста в файле


Оригинал
PDF
Размер домкрата RJ11

Аннотация: RJ45 низкопрофильный RJ11-6N-B RJ45-8L-S RJ45 to rj11 RJ45 jack низкопрофильный RJ45 RJ11-6Z4 RJ11 pcb RJ11 JACK
Текст: нет текста в файле


Оригинал
PDF
RJ11

Аннотация: гнездо RJ45 низкопрофильное RJ11 180 Модульное гнездо RJ45 без фильтра RJ11 JACK RJ45 datasheet RJ11-2L-B RJ45-8L-S RJ11 TO RJ45 RJ45-8LC2-S
Текст: нет текста в файле


Оригинал
PDF RJ11-2X RJ11-4X RJ11-6X RJ45-6X RJ45-8X RJ45-8X1 RJ45-8X2 rj11 Домкрат RJ45 низкопрофильный RJ11 180 Модульное гнездо RJ45 без фильтра РАЗЪЕМ RJ11 Лист данных RJ45 RJ11-2L-B RJ45-8L-S RJ11 К RJ45 RJ45-8LC2-S
rj45 низкопрофильный

Аннотация: RJ11-6Z4
Текст: нет текста в файле


Оригинал
PDF RJ11-6Z RJ11-6Z3 RJ11-6Z4 RJ45-8Z RJ45-8Z3 RJ45-8Z4 RJ45-8N4-B RJ45-8N4-S rj45 низкий профиль
2001 — домкрат RJ11 размер

Аннотация: RJ11 TO RJ45 RJ45 TO RJ11 RJ11 datasheet rj11 RJ45 RJ45-6L-B RJ45-6L1-S RJ11 spec rj11 jack
Текст: нет текста в файле


Оригинал
PDF
Телефонный разъем RJ11

Аннотация: RJ11-4L1-B
Текст: нет текста в файле


Оригинал
PDF RJ45-8N4-B RJ45-8N4-S RJ45-8Z4 Телефонный разъем RJ11 RJ11-4L1-B
2002 — разветвитель линии RJ11

Реферат: RJ11-JACK RJ11 adsl filter B2396 B2396.01B pots phone B801 rj11 plug splitter dsl line circuit защита от перенапряжения RJ11
Текст: нет текста в файле


Оригинал
PDF B2351 / B2351A / B2396 Линейный разветвитель RJ11 RJ11-ДЖЕК Фильтр ADSL RJ11 B2396 B2396.01B горшки телефон B801 rj11 вилка разветвитель линии dsl цепи Защита от перенапряжения RJ11
RJ45-6L1-B

Аннотация: RJ11-2L-B RJ11-4L-S RJ45-6L-B RJ45-6L-S RJ45-8L-B RJ45-8L-S RJ45 TO RJ11 rj45 low profile
Текст: нет текста в файле


Оригинал
PDF RJ45-8N4-B RJ45-8N4-S RJ45-8Z4 RJ45-6L1-B RJ11-2L-B RJ11-4L-S RJ45-6L-B RJ45-6L-S RJ45-8L-B RJ45-8L-S RJ45 К RJ11 rj45 низкий профиль
Домкрат модульный RJ45 без фильтра

Аннотация: RJ45 низкопрофильный RJ11 TO RJ45 RJ45 jack низкопрофильный RJ11-6Z4 RJ11 RJ11-4L1-B RJ11-6L-B RJ11-2L-B 6LCT
Текст: нет текста в файле


Оригинал
PDF RJ11-2L-S RJ11-2L-B Модульное гнездо RJ45 без фильтра rj45 низкий профиль RJ11 К RJ45 Домкрат RJ45 низкопрофильный RJ11-6Z4 RJ11 RJ11-4L1-B RJ11-6L-B RJ11-2L-B 6LCT
RJ11-6N3-B

Аннотация: RJ11-6N4-B RJ11-6N-B RJ45-8N3-B RJ11-4L1-B RJ45-6L1-B RJ45 низкопрофильный RJ11-2L-B
Текст: нет текста в файле


Оригинал
PDF RJ45-8N4-B RJ45-8N4-S RJ45-8Z4 RJ11-6N3-B RJ11-6N4-B RJ11-6N-B RJ45-8N3-B RJ11-4L1-B RJ45-6L1-B rj45 низкий профиль RJ11-2L-B
разъем rj11

Аннотация: Разъем RJ45 TO RJ11 Размер разъема RJ45 Размер разъема RJ11 Размер разъема RJ11 RJ11 TO RJ45 Разъем RJ11 Телефонный кабель RJ11 RJ11 TO RJ45 Таблица данных RJ11
Текст: нет текста в файле


Оригинал
PDF TN / RJ11 ISDN / RJ / 45 AN002 TN / RJ11-2 / 6, TN / RJ11-4 / 6 TN / RJ11-2 / 6 TN / RJ11-6 / 6 TSC-05-07 rj11 вилка RJ45 К RJ11 Разъем RJ45 Размер гнезда RJ11 Размер штекера RJ11 RJ11 К RJ45 Разъем RJ11 Телефон RJ11 кабель RJ11 TO RJ45 Таблица данных RJ11
2001 — RJ11

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF RJ11fore RJ11
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF RJ11-6L-S RJ11-6L-B RJ45-6L-S RJ45-6L-B RJ45-8L-S RJ45-8L-B RJ11-2L2-B RJ11-4L1-S RJ11-4L1-B RJ11-4L2-S
блф 178

Аннотация: подключение RJ45 к 485 1734 RJ11 pcb 253 / NZMh5-4-AE1000
Текст: нет текста в файле


Оригинал
PDF земля24 RJ45-6L2-B 10CKE1 RJ45-8L1-S 10CKFE1 RJ45-8L1-B 10CKFS1 RJ45-8L2-S 10CKS1 RJ45-8L2-B блф 178 подключение RJ45 к 485 1734 RJ11 печатной платы 253 / НЗМх5-4-АЕ1000
RJ45 К RJ11

Аннотация: RJ45 папа RJ11 кабель RJ11 к RJ45 RJ45 6 вилка RJ11 мужчина RJ11 к RJ45 892010
Текст: нет текста в файле


Оригинал
PDF 10 млн 15 млн 30 млн 10 млн RJ45 К RJ11 rj45 мужской RJ11 кабель RJ11 TO RJ45 RJ45 6 шт. RJ11 кобель RJ11 К RJ45 892010
кабель cat 5e

Аннотация: патч-кабель cat 7106 RJ11 rj11 ЗАЩИТНЫЙ кабель 26awg Cat 5E TRD855SCR-15 RJ11 to rj11 cat 5e rj45 RJ11 connector TRDU45SCR-15
Текст: нет текста в файле


Оригинал
PDF TRDU45SCR 26AWG cat 5e кабель кошка 7106 Патч-кабель RJ11 rj11 Экранированный кабель 26AWG Кошка 5E TRD855SCR-15 RJ11 к RJ11 кошка 5e rj45 Разъем RJ11 TRDU45SCR-15
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF RJ11-2LC2-S RJ11-4LC2-S RJ11-6LC2-S RJ11-2LC2-B RJ11-4LC2-B RJ11-6LC2-B RJ11-Â LCT24J
женщина

Аннотация: RJ11 TO RJ45 RJ11 RJ11-2LC2-S RJ11-2LC1-S feme a 100 RJ11-6LC2-S RJ45-6LC1-B RJ45-6LC1-S RJ45-6LC2-S
Текст: нет текста в файле


Сканирование OCR
PDF 20млмллом 30млмллом RJ11-2LC1-S RJ11-6LC2-S RJ11-2LC1B RJ11-6LC2-B RJ11-2LC2-S RJ45-6LC1-S RJ11-2LC2-B RJ45-6LC1-B женщина RJ11 К RJ45 RJ11 женщина 100 RJ11-6LC2-S RJ45-6LC1-B RJ45-6LC1-S RJ45-6LC2-S
2006 — R714B

Аннотация: R66MOD R66MOD204 89TYPE
Текст: нет текста в файле


Оригинал
PDF R66MOD 89-тип 66М150 OSPDS-072900 R714B R66MOD204 89 ТИП
2014 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF P420-001 RJ11F / RJ11F P410-007-SR com / sku / P420-001.
ЭЛЕКТРОПРОВОДКА
RJ11

Аннотация: схема подключения RJ11 Схема RJ11 Схема RJ11 к RJ11 RJ11 UMK-RJ45 RJ11 провод
Текст: нет текста в файле


Оригинал
PDF RJ-11/45 Схема подключения RJ11 схема подключения rj11 Схема RJ11 Схема RJ11 к RJ11 rj11 UMK-RJ45 Провод RJ11

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > / Родительский 3 0 R / Тип / Страница / Содержание 4 0 R / Ресурсы> / ProcSet [/ PDF / Text / ImageC] / Font >>> / MediaBox [0 0 595.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
