Рассчитать сопротивление медного провода. Расчет сопротивления медного провода: формулы, таблицы и калькуляторы

Как рассчитать сопротивление медного провода. От чего зависит сопротивление проводника. Какие факторы влияют на сопротивление медного провода. Как использовать таблицы и онлайн-калькуляторы для расчета сопротивления. Формула для ручного расчета сопротивления медного провода.

Что такое электрическое сопротивление проводника

Электрическое сопротивление — это свойство проводника препятствовать прохождению электрического тока. Оно зависит от следующих факторов:

• Материал проводника
• Длина проводника
• Площадь поперечного сечения
• Температура

Сопротивление измеряется в Омах (Ом). Чем выше сопротивление, тем хуже проводник пропускает электрический ток.

От чего зависит сопротивление медного провода

Сопротивление медного провода зависит от следующих параметров:

• Удельное сопротивление меди (0,0172 Ом·мм²/м при 20°C)
• Длина провода
• Площадь поперечного сечения (диаметр) провода
• Температура окружающей среды

При увеличении длины провода его сопротивление возрастает. При увеличении площади сечения — уменьшается. Повышение температуры также приводит к росту сопротивления медного провода.

Способы расчета сопротивления медного провода

Существует несколько способов рассчитать сопротивление медного провода:

1. По таблицам
2. С помощью онлайн-калькуляторов
3. Ручной расчет по формуле

Рассмотрим каждый из этих способов подробнее.

Расчет сопротивления медного провода по таблицам

Самый простой способ — воспользоваться готовыми таблицами. В них указаны значения сопротивления для проводов разного сечения и длины. Зная длину и сечение провода, можно быстро найти его сопротивление.

Пример таблицы сопротивления медных проводов:

Сечение, мм²	Сопротивление, Ом/км
0.5	36.0
0.75	24.0
1.0	18.1
1.5	12.1

Расчет с помощью онлайн-калькуляторов

В интернете есть множество онлайн-калькуляторов для расчета сопротивления проводов. Достаточно ввести известные параметры провода:

• Длину
• Диаметр или сечение
• Температуру (опционально)

Калькулятор автоматически рассчитает сопротивление. Это удобный способ для быстрых расчетов.

Формула для ручного расчета сопротивления медного провода

Для точного расчета сопротивления медного провода используется следующая формула:

R = ρ * L / S

Где:

• R — сопротивление провода, Ом
• ρ (ро) — удельное сопротивление меди, 0,0172 Ом·мм²/м
• L — длина провода, м
• S — площадь поперечного сечения, мм²

Пример расчета сопротивления медного провода

Рассчитаем сопротивление медного провода длиной 50 м и площадью поперечного сечения 1,4 мм².

Дано:

• ρ = 0,0172 Ом·мм²/м
• L = 50 м
• S = 1,4 мм²

Подставляем значения в формулу:

R = 0,0172 * 50 / 1,4 = 0,61 Ом

Таким образом, сопротивление данного медного провода составляет 0,61 Ом.

Влияние температуры на сопротивление медного провода

Температура оказывает существенное влияние на сопротивление медного провода. При повышении температуры сопротивление увеличивается. Это происходит из-за усиления колебаний атомов в кристаллической решетке металла, что затрудняет движение электронов.

Зависимость сопротивления от температуры описывается формулой:

R = R₀ * (1 + α * ΔT)

Где:

• R — сопротивление при данной температуре
• R₀ — сопротивление при 20°C
• α — температурный коэффициент сопротивления (для меди 0,004 1/°C)
• ΔT — изменение температуры относительно 20°C

Как уменьшить сопротивление медного провода

Существует несколько способов уменьшить сопротивление медного провода:

1. Увеличить площадь поперечного сечения провода
2. Уменьшить длину провода
3. Понизить температуру провода
4. Использовать параллельное соединение нескольких проводов

Наиболее эффективным способом является увеличение сечения провода. При удвоении площади сечения сопротивление уменьшается в два раза.

Практическое применение расчетов сопротивления медного провода

Расчет сопротивления медного провода имеет важное практическое значение в различных областях:

• Проектирование электрических сетей
• Выбор сечения проводов и кабелей
• Расчет потерь электроэнергии в линиях электропередач
• Определение падения напряжения на участках цепи
• Настройка систем защиты электрооборудования

Точный расчет сопротивления позволяет оптимизировать работу электрических систем, повысить их эффективность и безопасность.

Сравнение сопротивления медного провода с другими материалами

Медь обладает одним из самых низких удельных сопротивлений среди металлов. Сравним удельное сопротивление меди с другими распространенными материалами:

Материал	Удельное сопротивление, Ом·мм²/м
Серебро	0,016
Медь	0,0172
Алюминий	0,028
Железо	0,098

Как видно из таблицы, только серебро имеет меньшее удельное сопротивление, чем медь. Это делает медь оптимальным материалом для изготовления электрических проводов с точки зрения соотношения цены и качества.

Как влияет сечение провода на сопротивление. Сопротивление медного провода

Раз будет меньше эта величина, во столько раз понизится сопротивление проводника.

Если есть такая возможность, уменьшите длину проводника, который используется в цепи. Сопротивление прямо пропорционально длине проводника. Если укоротить проводник в n раз, то

сопротивление понизится во столько же раз.

Увеличьте площадь поперечного сечения проводника. Установите проводник с большим поперечным сечением или соедините несколько проводников параллельно в пучок проводов. Во сколько раз увеличится площадь поперечного сечения проводника, во столько раз понизится сопротивление проводника.

Можно комбинировать эти способы. Например, чтобы понизить сопротивление проводника в 16 раз, заменяем его проводником, удельное сопротивление в 2 раза меньше, уменьшаем в 2 раза его длину, а площадь поперечного сечения в 4 раза.

Чтобы уменьшить сопротивление на участке цепи, присоедините к нему параллельно еще одно сопротивление , величину которого рассчитайте. Учитывайте, что при параллельном соединении, сопротивление участка цепи всегда меньше самого малого сопротивления, находящегося в параллельных ветках. Рассчитайте необходимое

сопротивление , которое нужно присоединить параллельно. Для этого измерьте сопротивление участка цепи R1. Определите то сопротивление , которое должно на нем быть – R. После этого определите сопротивление R2, которое нужно присоединить к сопротивлению R1 параллельно. Для этого найдите произведение сопротивлений R и R1 и поделите на разность R1 и R (R2 = R R1 / (R1 — R)). Учитывайте, что по условию, R1 всегда больше R.

Сопротивление — это некая способность элемента электрической цепи препятствовать прохождению по нему электрического тока. Им обладают различные материалы, например, медь, железо и нихром. Общее сопротивление — это сопротивление всей электрической цепи в целом. Оно измеряется в Омах. Нужно знать сопротивление цепи для оценки токов короткого замыкания и выбора коммутационных аппаратов.

Вам понадобится

• Омметр, измерительный мост, калькулятор.

Инструкция

Для начала определите, как подключены элементы электрической цепи по отношению друг к другу, так как это влияет на подсчет общего сопротивления. Проводники могут находиться в последовательном или параллельном подключении. Последовательное соединение — это такое соединение, когда все элементы связаны так, что включающий их участок цепи не имеет ни одного узла, а параллельное соединение — это такое соединение, когда все элементы цепи объединены двумя узлами и не имеют связей с другими узлами.

Если вы определили, что проводники в электрической цепи подключены последовательно, найти полное сопротивление не составит труда. Просто сложите сопротивления всех элементов . Если вам не дано сопротивление каждого проводника, но даны их напряжения и сила тока какого-либо элемента цепи, то, сложив все напряжения, вы узнаете общее напряжение. Силы тока каждого элемента при последовательном соединении равны, то есть и общая сила тока во всей цепи равна силе тока любого проводника данной цепочки .

И тогда, чтобы найти полное сопротивление, разделите общее напряжение на силу тока.

Если же элементы подключены параллельно, то общее сопротивление можно найти следующим способом: перемножьте сопротивления всех проводников и разделите на их сумму. Если вам не дано сопротивление каждого элемента, но даны их силы тока и напряжение какого-либо элемента цепи, то, сложив все силы тока, вы узнаете общую. Напряжения каждого элемента при параллельном соединении равны, то есть и общее напряжение во всей цепи равно напряжению любого проводника данной цепочки. И тогда, чтобы найти полное сопротивление, разделите напряжение на общую силу тока.

Чтобы определить общее сопротивление электрической цепи, воспользуйтесь такими измерительными приборами , как омметр и измерительный мост. Они помогут вам определить электрические активные сопротивления.

Полезный совет

Обязательно определяйте способ подключения элементов в электрической цепи, так как именно от него зависит правильный подсчет общего сопротивления!

Источники:

• рассчитать сопротивление цепи в 2017

Сопротивление провода показывает то, насколько он препятствует прохождению электрического тока. Измерьте его при помощи тестера, переключенного в режим работы омметра. Если такой возможности нет, можно рассчитать его разными способами.

Вам понадобится

• — тестер;
• — линейка или рулетка;
• — калькулятор.

Инструкция

Измерьте сопротивление провода . Для этого к его концам присоедините тестер, включенный в режим работы омметра. На экране прибора появится электрическое сопротивление

провода в Омах или кратных им величинах, в зависимости от настроек прибора. Провод при этом должен быть отключен от источника тока.

Рассчитайте сопротивление при помощи тестера, который работает в режиме амперметра и вольтметра. Если провод является участком электрической цепи, подключите ее к источнику тока. К концам провода параллельно присоедините тестер, включенный в режим работы вольтметра. Измерьте падение напряжения на проводе в вольтах.

Переключите тестер в режим работы амперметра и включите его в цепь последовательно. Получите значение силы тока в цепи в амперах. Используя соотношение, полученное из закона Ома, найдите электрическое сопротивление проводника. Для этого поделите значение напряжения U на силу тока I, R=U/I.

Пример. Измерение показало, что при падении напряжения на проводнике 24 В, сила тока в нем составляет 1,2 А. Определите его сопротивление. Найдите отношение напряжения к силе тока R=24/1,2=20 Ом.

Найдите сопротивление провода , не подключая его к источнику тока. Узнайте, из какого материала сделан провод. В специализированной таблице найдите удельное сопротивление этого материала в Ом∙мм2/м.

Рассчитайте сечение провода , если оно не указано изначально. Для этого очистьте его от изоляции, если он изолирован, и измерьте диаметр токопроводящей жилы в мм. Определите ее радиус, поделив диаметр на число 2. Определите сечение провода , умножив число π≈3,14 на квадрат радиуса жилы.

С помощью линейки или рулетки измерьте длину провода в метрах . Рассчитайте сопротивление провода , умножив удельное сопротивление материала ρ на длину проводника l. Поделите результат на его сечение S, R=ρ∙l/S.

Пример. Найдите сопротивление медного провода диаметром 0,4 мм длиной 100 м. Удельное сопротивление меди равно 0,0175 Ом∙мм2/м. Радиус провода равен 0,4/2=0,2 мм. Сечение S=3,14∙0,2²=0,1256 мм². Рассчитайте сопротивление по формуле R=0,0175∙100/0,1256≈14 Ом.

Источники:

• сопротивление медного провода

Если замкнуть электрическую цепь, создав на ее концах разность потенциалов, то по ней побежит электрический ток, силу которого можно измерить Амперметром. Но сила эта будет варьироваться, если в цепи заменить один проводник другим. Это говорит о том, что не только напряжение влияет на силу тока, но и материал, из которого сделан проводник. Вот это свойство проводника препятствовать прохождению электрического тока и называется сопротивлением.

Каждое тело по отношению к электрическому току характеризуется своим сопротивлением. Если вспомнить электронную теорию, то согласно ей, все вещества состоят из атомов и молекул. Эти атомы и молекулы в разных веществах имеют разную структуру. И именно они встречаются на пути движения свободных электронов в проводнике, когда по электрической цепи идет ток. То есть, когда свободный электрон сталкивается с ионом кристаллической решетки материала проводника, он неизбежно теряет часть своей кинетической энергии и испытывает как бы сопротивление своему движению.

Чем больше сопротивление проводника, тем он хуже пропускает электрический ток. Обозначается электрическое сопротивление латинской буквой R, а за единицу измерения принят 1 Ом.

Обратной характеристикой сопротивления вещества является его проводимость. Чем выше электрическая проводимость материала, тем лучше он проводит ток. Изоляторы отличаются от проводников по проводимости в огромное число раз, измеряемое единицей с двадцатью двумя нулями!

Удельное сопротивление. Определение и расчет

Итак, электрическое сопротивление зависит от материала, из которого изготовлен проводник. Но есть еще два важных параметра – это длина проводника и площадь его поперечного сечения. Очевидно, что чем длиннее проводник, тем дольше ионы его вещества будут мешать движению свободных электронов.

А вот чтобы лучше понять, почему сопротивление зависит от площади поперечного сечения, нужно провести аналогию с водой. Представьте два одинаковых сосуда, соединенных в одном случае тонкой трубкой, а в другом – толстой. По тонкой или по толстой трубке вода быстрее перельется из одного сосуда в другой? Ясно, что по толстой.
Удельное сопротивление – это сопротивление проводника, длиной 1 метр и площадью поперечного сечения 1 мм2.

Наименьшим удельным сопротивлением обладают серебро и медь.

Таким образом, чтобы вычислить электрическое сопротивление проводника, надо воспользоваться формулой:
R = pl/S,
где p – удельное сопротивление, l – длина проводника, S – площадь поперечного сечения проводника.

При повышении температуры металлического проводника, его сопротивление увеличивается. Объяснить это явление можно тем, что при передаче тепловой энергии телу повышается интенсивность движения атомов его вещества, и это в большей степени препятствует свободному току электронов.

С понижением же температуры в металлах создаются лучшие условия для проведения электрического тока. Существует даже такое понятие, как сверхпроводимость, то есть такое состояние металлического проводника, когда его сопротивление равно нулю. При этом атомы металла практически застывают на месте, абсолютно не препятствуя движению свободных электронов. Происходит это при температуре -273оС.

Источники:

• Школа для электрика

Когда производится расчет сечения кабеля, то в частном домостроении или в квартирах для определения этой величины используются два показателя: потребляемая мощность сети и сила тока, проходящая по разводке. Сопротивление в данном случае роли не играет. Все дело в небольшой длине проводов. А вот если длина линии электропередач достаточно большая, то без определения данного показателя здесь не обойтись. К примеру, на начале участка напряжение будет 220-2240 вольт, а на конце уже заниженное 200-220 вольт. А так как все чаще в проводке используются медные кабели и провода, то наша задача в этой статье рассмотреть сопротивление медного провода (таблица сопротивления проводов будет ниже приложена).

Что нам дает сопротивление в общем? В принципе, с его помощью можно узнать параметры используемого провода или материал, из которого он изготовлен. К примеру, если для прокладки линии электропередачи использовался скрытый способ, то зная сопротивление линии, можно точно сказать, какой она длины. Ведь часто прокладка производится под землей и непрямолинейным способом. Или еще один вариант, зная длину участка и его сопротивление можно подсчитать диаметр используемого кабеля, а через него и его сечение. Плюс, зная данную величину, можно узнать материал, из которого этот провод был изготовлен. Это все говорит о том, что не стоит сбрасывать со счетов данный показатель.

Все это касалось электрической проводки, но когда дело касается электроники, то в этой области без определения сопротивления и сопоставления его с другими параметрами не обойтись. В некоторых случаях данный параметр может сыграть решающую роль, даже неправильный подбор провода по сопротивлению может привести к тому, что подключаемый к такому проводнику прибор просто не будет работать. К примеру, если к блоку питания обычного компьютера подключить очень тонкий провод. Напряжение в таком проводнике станет низким, не намного, но этого будет хватать, чтобы компьютер работал некорректно.

От чего зависит сопротивление

Так как мы говорим о медном проводе, то первое от чего зависит этот физический параметр, это медь, то есть, сырьевой материал. Второе – это размеры проводника, а, точнее, его диаметр или сечение (обе величины связаны между собой формулой).

Конечно, есть дополнительные физические величины, которые влияют на сопротивление проводника. К примеру, температура окружающей среды. Ведь известно, что при повышении температуры самого провода, его сопротивление увеличивается. А так как этот показатель находится в обратной зависимости от силы (плотность) тока, соответственно ток при повышении сопротивления, наоборот, снижается. Правда, это относится к тем металлам, которые являются обладателями положительного температурного коэффициента. Для примера можно привести сплав вольфрама, который используется для нити накала лампочки. Такому материалу изменения силы (плотность) тока не страшны при высоком нагреве, потому что этот металл обладает отрицательным температурным коэффициентом.

Расчет сопротивления

Сегодня все сделано для человека. И даже такой простой расчет можно сделать несколькими способами. Есть простые, есть сложные. Начнем с простых.

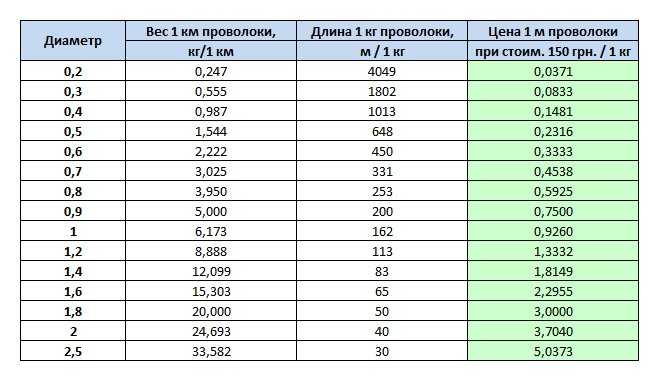

Первый вариант табличный. В чем его простота? К примеру, таблица на нижнем рисунке.

Здесь все четко показано и взаимосвязано. Зная определенные размеры медного провода, можно определить его сопротивление и силу тока, которую провод может выдержать. Или, наоборот, имея в наличие показатели сопротивления или силы (плотность) тока, которые, кстати, можно определить мультиметром, можно легко определить сечение или диаметр проводника. Данный вариант самый удобный, таблицы можно найти в свободном доступе в интернете.

Второй способ определения – с помощью калькулятора (онлайн). Таких интернетовских приспособлений великое множество, работать с ними удобно и легко. Можно в такой калькулятор вставлять физические величины медного проводника и получать размерные показатели, или, наоборот. Правда, основная масса таких калькуляторов в своей программе имеет одно стандартное значение – это удельное сопротивление меди, равное 0,0172 Ом·мм²/м.

И самый сложный вариант расчета – это провести его своими руками, используя формулу. Вот она: R=pl/S, где:

• р – это то самое удельное сопротивление меди;
• l – длина медного провода;
• S – его сечение.

Хотелось бы отметить, что медь обладает одним из самых низких удельных сопротивлений. Ниже него только серебро – 0,016.

Определить сечение проводника можно через формулу, где основным параметром является его диаметр. А вот определить диаметр можно разными способами, кстати, такая статья на нашем сайте есть, можете прочитать и получить полную и достоверную информацию.

Содержание:

При проектировании электрических сетей в квартирах или частных домах в обязательном порядке выполняется расчет сечения проводов и кабелей. Для проведения вычислений используются такие показатели, как значение потребляемой мощности и сила тока, которая будет проходить по сети. Сопротивление не принимается в расчет из-за малой протяженности кабельных линий. Однако этот показатель необходим при большой длине ЛЭП и перепадах напряжения на различных участках. Особое значение имеет сопротивление медного провода. Такие провода все чаще используются в современных сетях, поэтому их физические свойства должны обязательно учитываться при проектировании.

Понятия и значение сопротивления

Электрическое сопротивление материалов широко используется и учитывается в электротехнике. Данная величина позволяет установить основные параметры проводов и кабелей, особенно при скрытом способе их прокладки. В первую очередь устанавливается точная длина проложенной линии и материал, использованный для производства провода. Вычислив первоначальные данные, вполне возможно измеряемого кабеля.

По сравнению с обычной электрической проводкой, в электронике параметрам сопротивления придается решающее значение. Оно рассматривается и сопоставляется в совокупности с другими показателями, присутствующими в электронных схемах. В этих случаях неправильно подобранное сопротивление провода, может вызвать сбой в работе всех элементов системы. Такое может произойти, если для подключения к блоку питания компьютера воспользоваться слишком тонким проводом. Произойдет незначительное снижение напряжения в проводнике, что вызовет некорректную работу компьютера.

Сопротивление в медном проводе зависит от многих факторов, и в первую очередь от физических свойств самого материала. Кроме того, учитывается диаметр или сечение проводника, определяемые по формуле или специальной таблице.

Таблица

На сопротивление медного проводника оказывают влияние несколько дополнительных физических величин. Прежде всего должна учитываться температура окружающей среды. Всем известно, что при повышении температуры проводника, наблюдается рост его сопротивления. Одновременно с этим происходит снижение силы тока из-за обратно пропорциональной зависимости обеих величин. В первую очередь это касается металлов с положительным температурным коэффициентом. Примером отрицательного коэффициента является вольфрамовый сплав, применяющийся в лампах накаливания. В этом сплаве сила тока не снижается даже при очень высоком нагреве.

Как рассчитать сопротивление

Для расчетов сопротивления медного провода существует несколько способов. К наиболее простым относится табличный вариант, где указаны взаимосвязанные параметры. Поэтому, кроме сопротивления, определяется сила тока, диаметр или сечение провода.

Во втором случае используются разнообразные . В каждый из них вставляется набор физических величин медного провода, с помощью которых получаются точные результаты. В большинстве подобных калькуляторов используется сопротивление меди в размере 0,0172 Ом*мм 2 /м. В некоторых случаях такое усредненное значение может повлиять на точность вычислений.

Наиболее сложным вариантом считаются ручные вычисления, с использованием формулы: R = p x L/S, в которой р — удельное сопротивление меди, L — длина проводника и S — сечение этого проводника. Следует отметить, что сопротивление медного провода таблица определяет, как одно из наиболее низких. Более низким значением обладает лишь серебро.

Сопротивление медного провода калькулятор. Сопротивление медного провода

Раз будет меньше эта величина, во столько раз понизится сопротивление проводника.

Если есть такая возможность, уменьшите длину проводника, который используется в цепи. Сопротивление прямо пропорционально длине проводника. Если укоротить проводник в n раз, то сопротивление понизится во столько же раз.

Увеличьте площадь поперечного сечения проводника. Установите проводник с большим поперечным сечением или соедините несколько проводников параллельно в пучок проводов. Во сколько раз увеличится площадь поперечного сечения проводника, во столько раз понизится сопротивление проводника.

Можно комбинировать эти способы. Например, чтобы понизить сопротивление проводника в 16 раз, заменяем его проводником, удельное сопротивление в 2 раза меньше, уменьшаем в 2 раза его длину, а площадь поперечного сечения в 4 раза.

Чтобы уменьшить сопротивление на участке цепи, присоедините к нему параллельно еще одно сопротивление , величину которого рассчитайте. Учитывайте, что при параллельном соединении, сопротивление участка цепи всегда меньше самого малого сопротивления, находящегося в параллельных ветках. Рассчитайте необходимое сопротивление , которое нужно присоединить параллельно. Для этого измерьте сопротивление участка цепи R1. Определите то сопротивление , которое должно на нем быть – R. После этого определите сопротивление R2, которое нужно присоединить к сопротивлению R1 параллельно. Для этого найдите произведение сопротивлений R и R1 и поделите на разность R1 и R (R2 = R R1 / (R1 — R)). Учитывайте, что по условию, R1 всегда больше R.

Сопротивление — это некая способность элемента электрической цепи препятствовать прохождению по нему электрического тока. Им обладают различные материалы, например, медь, железо и нихром. Общее сопротивление — это сопротивление всей электрической цепи в целом. Оно измеряется в Омах. Нужно знать сопротивление цепи для оценки токов короткого замыкания и выбора коммутационных аппаратов.

Вам понадобится

• Омметр, измерительный мост, калькулятор.

Инструкция

Для начала определите, как подключены элементы электрической цепи по отношению друг к другу, так как это влияет на подсчет общего сопротивления. Проводники могут находиться в последовательном или параллельном подключении. Последовательное соединение — это такое соединение, когда все элементы связаны так, что включающий их участок цепи не имеет ни одного узла, а параллельное соединение — это такое соединение, когда все элементы цепи объединены двумя узлами и не имеют связей с другими узлами.

Если вы определили, что проводники в электрической цепи подключены последовательно, найти полное сопротивление не составит труда. Просто сложите сопротивления всех элементов . Если вам не дано сопротивление каждого проводника, но даны их напряжения и сила тока какого-либо элемента цепи, то, сложив все напряжения, вы узнаете общее напряжение. Силы тока каждого элемента при последовательном соединении равны, то есть и общая сила тока во всей цепи равна силе тока любого проводника данной цепочки . И тогда, чтобы найти полное сопротивление, разделите общее напряжение на силу тока.

Если же элементы подключены параллельно, то общее сопротивление можно найти следующим способом: перемножьте сопротивления всех проводников и разделите на их сумму. Если вам не дано сопротивление каждого элемента, но даны их силы тока и напряжение какого-либо элемента цепи, то, сложив все силы тока, вы узнаете общую. Напряжения каждого элемента при параллельном соединении равны, то есть и общее напряжение во всей цепи равно напряжению любого проводника данной цепочки. И тогда, чтобы найти полное сопротивление, разделите напряжение на общую силу тока.

Чтобы определить общее сопротивление электрической цепи, воспользуйтесь такими измерительными приборами , как омметр и измерительный мост. Они помогут вам определить электрические активные сопротивления.

Полезный совет

Обязательно определяйте способ подключения элементов в электрической цепи, так как именно от него зависит правильный подсчет общего сопротивления!

Источники:

• рассчитать сопротивление цепи в 2017

Сопротивление провода показывает то, насколько он препятствует прохождению электрического тока. Измерьте его при помощи тестера, переключенного в режим работы омметра. Если такой возможности нет, можно рассчитать его разными способами.

Вам понадобится

• — тестер;
• — линейка или рулетка;
• — калькулятор.

Инструкция

Измерьте сопротивление провода . Для этого к его концам присоедините тестер, включенный в режим работы омметра. На экране прибора появится электрическое сопротивление провода в Омах или кратных им величинах, в зависимости от настроек прибора. Провод при этом должен быть отключен от источника тока.

Рассчитайте сопротивление при помощи тестера, который работает в режиме амперметра и вольтметра. Если провод является участком электрической цепи, подключите ее к источнику тока. К концам провода параллельно присоедините тестер, включенный в режим работы вольтметра. Измерьте падение напряжения на проводе в вольтах.

Переключите тестер в режим работы амперметра и включите его в цепь последовательно. Получите значение силы тока в цепи в амперах. Используя соотношение, полученное из закона Ома, найдите электрическое сопротивление проводника. Для этого поделите значение напряжения U на силу тока I, R=U/I.

Пример. Измерение показало, что при падении напряжения на проводнике 24 В, сила тока в нем составляет 1,2 А. Определите его сопротивление. Найдите отношение напряжения к силе тока R=24/1,2=20 Ом.

Найдите сопротивление провода , не подключая его к источнику тока. Узнайте, из какого материала сделан провод. В специализированной таблице найдите удельное сопротивление этого материала в Ом∙мм2/м.

Рассчитайте сечение провода , если оно не указано изначально. Для этого очистьте его от изоляции, если он изолирован, и измерьте диаметр токопроводящей жилы в мм. Определите ее радиус, поделив диаметр на число 2. Определите сечение провода , умножив число π≈3,14 на квадрат радиуса жилы.

С помощью линейки или рулетки измерьте длину провода в метрах . Рассчитайте сопротивление провода , умножив удельное сопротивление материала ρ на длину проводника l. Поделите результат на его сечение S, R=ρ∙l/S.

Пример. Найдите сопротивление медного провода диаметром 0,4 мм длиной 100 м. Удельное сопротивление меди равно 0,0175 Ом∙мм2/м. Радиус провода равен 0,4/2=0,2 мм. Сечение S=3,14∙0,2²=0,1256 мм². Рассчитайте сопротивление по формуле R=0,0175∙100/0,1256≈14 Ом.

Источники:

• сопротивление медного провода

Если замкнуть электрическую цепь, создав на ее концах разность потенциалов, то по ней побежит электрический ток, силу которого можно измерить Амперметром. Но сила эта будет варьироваться, если в цепи заменить один проводник другим. Это говорит о том, что не только напряжение влияет на силу тока, но и материал, из которого сделан проводник. Вот это свойство проводника препятствовать прохождению электрического тока и называется сопротивлением.

Каждое тело по отношению к электрическому току характеризуется своим сопротивлением. Если вспомнить электронную теорию, то согласно ей, все вещества состоят из атомов и молекул. Эти атомы и молекулы в разных веществах имеют разную структуру. И именно они встречаются на пути движения свободных электронов в проводнике, когда по электрической цепи идет ток. То есть, когда свободный электрон сталкивается с ионом кристаллической решетки материала проводника, он неизбежно теряет часть своей кинетической энергии и испытывает как бы сопротивление своему движению.

Чем больше сопротивление проводника, тем он хуже пропускает электрический ток. Обозначается электрическое сопротивление латинской буквой R, а за единицу измерения принят 1 Ом.

Обратной характеристикой сопротивления вещества является его проводимость. Чем выше электрическая проводимость материала, тем лучше он проводит ток. Изоляторы отличаются от проводников по проводимости в огромное число раз, измеряемое единицей с двадцатью двумя нулями!

Удельное сопротивление. Определение и расчет

Итак, электрическое сопротивление зависит от материала, из которого изготовлен проводник. Но есть еще два важных параметра – это длина проводника и площадь его поперечного сечения. Очевидно, что чем длиннее проводник, тем дольше ионы его вещества будут мешать движению свободных электронов.

А вот чтобы лучше понять, почему сопротивление зависит от площади поперечного сечения, нужно провести аналогию с водой. Представьте два одинаковых сосуда, соединенных в одном случае тонкой трубкой, а в другом – толстой. По тонкой или по толстой трубке вода быстрее перельется из одного сосуда в другой? Ясно, что по толстой.
Удельное сопротивление – это сопротивление проводника, длиной 1 метр и площадью поперечного сечения 1 мм2.

Наименьшим удельным сопротивлением обладают серебро и медь.

Таким образом, чтобы вычислить электрическое сопротивление проводника, надо воспользоваться формулой:
R = pl/S,
где p – удельное сопротивление, l – длина проводника, S – площадь поперечного сечения проводника.

При повышении температуры металлического проводника, его сопротивление увеличивается. Объяснить это явление можно тем, что при передаче тепловой энергии телу повышается интенсивность движения атомов его вещества, и это в большей степени препятствует свободному току электронов.

С понижением же температуры в металлах создаются лучшие условия для проведения электрического тока. Существует даже такое понятие, как сверхпроводимость, то есть такое состояние металлического проводника, когда его сопротивление равно нулю. При этом атомы металла практически застывают на месте, абсолютно не препятствуя движению свободных электронов. Происходит это при температуре -273оС.

Источники:

• Школа для электрика

Когда производится расчет сечения кабеля, то в частном домостроении или в квартирах для определения этой величины используются два показателя: потребляемая мощность сети и сила тока, проходящая по разводке. Сопротивление в данном случае роли не играет. Все дело в небольшой длине проводов. А вот если длина линии электропередач достаточно большая, то без определения данного показателя здесь не обойтись. К примеру, на начале участка напряжение будет 220-2240 вольт, а на конце уже заниженное 200-220 вольт. А так как все чаще в проводке используются медные кабели и провода, то наша задача в этой статье рассмотреть сопротивление медного провода (таблица сопротивления проводов будет ниже приложена).

Что нам дает сопротивление в общем? В принципе, с его помощью можно узнать параметры используемого провода или материал, из которого он изготовлен. К примеру, если для прокладки линии электропередачи использовался скрытый способ, то зная сопротивление линии, можно точно сказать, какой она длины. Ведь часто прокладка производится под землей и непрямолинейным способом. Или еще один вариант, зная длину участка и его сопротивление можно подсчитать диаметр используемого кабеля, а через него и его сечение. Плюс, зная данную величину, можно узнать материал, из которого этот провод был изготовлен. Это все говорит о том, что не стоит сбрасывать со счетов данный показатель.

Все это касалось электрической проводки, но когда дело касается электроники, то в этой области без определения сопротивления и сопоставления его с другими параметрами не обойтись. В некоторых случаях данный параметр может сыграть решающую роль, даже неправильный подбор провода по сопротивлению может привести к тому, что подключаемый к такому проводнику прибор просто не будет работать. К примеру, если к блоку питания обычного компьютера подключить очень тонкий провод. Напряжение в таком проводнике станет низким, не намного, но этого будет хватать, чтобы компьютер работал некорректно.

От чего зависит сопротивление

Так как мы говорим о медном проводе, то первое от чего зависит этот физический параметр, это медь, то есть, сырьевой материал. Второе – это размеры проводника, а, точнее, его диаметр или сечение (обе величины связаны между собой формулой).

Конечно, есть дополнительные физические величины, которые влияют на сопротивление проводника. К примеру, температура окружающей среды. Ведь известно, что при повышении температуры самого провода, его сопротивление увеличивается. А так как этот показатель находится в обратной зависимости от силы (плотность) тока, соответственно ток при повышении сопротивления, наоборот, снижается. Правда, это относится к тем металлам, которые являются обладателями положительного температурного коэффициента. Для примера можно привести сплав вольфрама, который используется для нити накала лампочки. Такому материалу изменения силы (плотность) тока не страшны при высоком нагреве, потому что этот металл обладает отрицательным температурным коэффициентом.

Расчет сопротивления

Сегодня все сделано для человека. И даже такой простой расчет можно сделать несколькими способами. Есть простые, есть сложные. Начнем с простых.

Первый вариант табличный. В чем его простота? К примеру, таблица на нижнем рисунке.

Здесь все четко показано и взаимосвязано. Зная определенные размеры медного провода, можно определить его сопротивление и силу тока, которую провод может выдержать. Или, наоборот, имея в наличие показатели сопротивления или силы (плотность) тока, которые, кстати, можно определить мультиметром, можно легко определить сечение или диаметр проводника. Данный вариант самый удобный, таблицы можно найти в свободном доступе в интернете.

Второй способ определения – с помощью калькулятора (онлайн). Таких интернетовских приспособлений великое множество, работать с ними удобно и легко. Можно в такой калькулятор вставлять физические величины медного проводника и получать размерные показатели, или, наоборот. Правда, основная масса таких калькуляторов в своей программе имеет одно стандартное значение – это удельное сопротивление меди, равное 0,0172 Ом·мм²/м.

И самый сложный вариант расчета – это провести его своими руками, используя формулу. Вот она: R=pl/S, где:

• р – это то самое удельное сопротивление меди;
• l – длина медного провода;
• S – его сечение.

Хотелось бы отметить, что медь обладает одним из самых низких удельных сопротивлений. Ниже него только серебро – 0,016.

Определить сечение проводника можно через формулу, где основным параметром является его диаметр. А вот определить диаметр можно разными способами, кстати, такая статья на нашем сайте есть, можете прочитать и получить полную и достоверную информацию.

Содержание:

При проектировании электрических сетей в квартирах или частных домах в обязательном порядке выполняется расчет сечения проводов и кабелей. Для проведения вычислений используются такие показатели, как значение потребляемой мощности и сила тока, которая будет проходить по сети. Сопротивление не принимается в расчет из-за малой протяженности кабельных линий. Однако этот показатель необходим при большой длине ЛЭП и перепадах напряжения на различных участках. Особое значение имеет сопротивление медного провода. Такие провода все чаще используются в современных сетях, поэтому их физические свойства должны обязательно учитываться при проектировании.

Понятия и значение сопротивления

Электрическое сопротивление материалов широко используется и учитывается в электротехнике. Данная величина позволяет установить основные параметры проводов и кабелей, особенно при скрытом способе их прокладки. В первую очередь устанавливается точная длина проложенной линии и материал, использованный для производства провода. Вычислив первоначальные данные, вполне возможно измеряемого кабеля.

По сравнению с обычной электрической проводкой, в электронике параметрам сопротивления придается решающее значение. Оно рассматривается и сопоставляется в совокупности с другими показателями, присутствующими в электронных схемах. В этих случаях неправильно подобранное сопротивление провода, может вызвать сбой в работе всех элементов системы. Такое может произойти, если для подключения к блоку питания компьютера воспользоваться слишком тонким проводом. Произойдет незначительное снижение напряжения в проводнике, что вызовет некорректную работу компьютера.

Сопротивление в медном проводе зависит от многих факторов, и в первую очередь от физических свойств самого материала. Кроме того, учитывается диаметр или сечение проводника, определяемые по формуле или специальной таблице.

Таблица

На сопротивление медного проводника оказывают влияние несколько дополнительных физических величин. Прежде всего должна учитываться температура окружающей среды. Всем известно, что при повышении температуры проводника, наблюдается рост его сопротивления. Одновременно с этим происходит снижение силы тока из-за обратно пропорциональной зависимости обеих величин. В первую очередь это касается металлов с положительным температурным коэффициентом. Примером отрицательного коэффициента является вольфрамовый сплав, применяющийся в лампах накаливания. В этом сплаве сила тока не снижается даже при очень высоком нагреве.

Как рассчитать сопротивление

Для расчетов сопротивления медного провода существует несколько способов. К наиболее простым относится табличный вариант, где указаны взаимосвязанные параметры. Поэтому, кроме сопротивления, определяется сила тока, диаметр или сечение провода.

Во втором случае используются разнообразные . В каждый из них вставляется набор физических величин медного провода, с помощью которых получаются точные результаты. В большинстве подобных калькуляторов используется сопротивление меди в размере 0,0172 Ом*мм 2 /м. В некоторых случаях такое усредненное значение может повлиять на точность вычислений.

Наиболее сложным вариантом считаются ручные вычисления, с использованием формулы: R = p x L/S, в которой р — удельное сопротивление меди, L — длина проводника и S — сечение этого проводника. Следует отметить, что сопротивление медного провода таблица определяет, как одно из наиболее низких. Более низким значением обладает лишь серебро.

Калькулятор сопротивления провода

Создано Luciano Mino

Последнее обновление: 04 июля 2022 г.

Содержание:

• Сопротивление провода и удельное сопротивление
• Формула сопротивления провода и его связь с проводимостью
• Как рассчитать длину провода используя сопротивление

С помощью калькулятора сопротивления проводов вы сможете легко найти сопротивление и проводимость различных проводов в зависимости от их длины, материала и площади поперечного сечения.

Мы объединили этот калькулятор с объяснением различных областей, связанных с этой темой, таких как:

• Как найти сопротивление провода;
• Как рассчитать сопротивление медного провода по формуле сопротивления провода; и
• Как рассчитать длину провода по сопротивлению.

Продолжайте читать, чтобы узнать больше!

Сопротивление провода и удельное сопротивление

Сопротивление и удельное сопротивление — это два сходных свойства объекта. Однако они не совсем одинаковы.

Удельное сопротивление ρ описывает сопротивление потоку заряженных частиц через объект и является внутренним свойством материала, не зависящим от размеров провода.

Аналогично, сопротивление σ относится к тому, насколько сильно провод определенных размеров (длины и площади) сопротивляется потоку электронов.

Калькулятор сопротивления проводов также имеет поле для проводимости , которая является обратной величиной сопротивления.

Не волнуйся. Эти концепции станут ясны, как только вы поймете их формулы.

🙋 С помощью этого инструмента вы можете рассчитать сопротивление медного провода или любого другого материала. Наш калькулятор сопротивления проводов позволяет выбирать различные материалы проводов с соответствующим удельным сопротивлением. Не стесняйтесь экспериментировать с ним!

Формула сопротивления провода и его связь с проводимостью

Сопротивление прямого провода можно рассчитать по следующей формуле:

R=ρLAR = \frac{\rho L}{A}R=AρL​

где:

• ρ\rhoρ – удельное сопротивление материала, в ом-метрах Ом⋅мОм \cdot мОм⋅м; 9{2} м2; и
• RRR — сопротивление в омах ΩΩΩ.

Другое понятие, проводимость , является обратной величиной удельного сопротивления и мерой того, насколько легко току течь через материал:

σ=1ρ\sigma = \frac{1}{\rho}σ =ρ1​

Аналогично, проводимость обратно пропорциональна сопротивлению:

G=1R=AρLG = \frac{1}{R} = \frac{A}{\rho L}G=R1​=ρLA​

и их единицы сименс на метр и сименс 9{-8}\ \Omega \cdot \text{м}1,68×10−8 Ом⋅м. Теперь мы можем просто заменить каждый параметр нашими данными в приведенном выше уравнении, чтобы получить:

L=119,05 мл = 119,05\ \text{м}L=119,05 м

🙋 Не забывайте соблюдать единицы площади и длины. Вы можете попробовать конвертер площади или конвертер длины, если у вас есть сомнения по поводу этих преобразований.

Или вы можете ввести информацию в калькулятор сопротивления проводов, и наш инструмент автоматически найдет любой отсутствующий параметр !

Лучано Мино

OpenStax College Physics Solution, глава 20, задача 24 (задачи и упражнения)

Chapter 20 question:

1PE2PE3PE4PE5PE6PE7PE8PE9PE10PE11PE12PE13PE14PE15PE16PE17PE18PE19PE20PE21PE22PE23PE24PE25PE26PE27PE28PE29PE30PE31PE32PE33PE34PE35PE36PE37PE38PE39PE40PE41PE42PE43PE44PE45PE46PE47PE48PE49PE50PE51PE52PE53PE54PE55PE56PE57PE58PE59PE60PE61PE62PE63PE64PE65PE66PE67PE68PE69PE70PE72PE73PE74PE75PE76PE77PE78PE79PE80PE81PE82PE83PE84PE85PE86PE87PE88PE89PE90PE91PE92PE93PE95PE96PE

Изменить главу

Расширенный поиск

Вопрос

Каково сопротивление куска медной проволоки 12 калибра длиной 20,0 м и диаметром 2,053 мм?

Вопрос от OpenStax находится под лицензией СС BY 4. 0.

Окончательный ответ

$0.104\textrm{ }\Omega$

Видео решения

Зарегистрируйтесь, чтобы просмотреть это видео решения!

Начать бесплатную неделю

Trustpilot

Рейтинг

ПлохоНе так уж плохоСреднеХорошоОчень хорошо

4 голоса со средней оценкой 4,5.

Скриншоты калькулятора

Стенограмма видео

Это ответы по физике в колледже с Шоном Дычко. Мы хотим знать сопротивление цилиндрического куска меди длиной 20,0 м, а диаметр этого цилиндрического провода равен 2,053 миллиметра, что мы запишем как 2,053 умножить на 10 минус 3 метра. А удельное сопротивление меди мы должны посмотреть в таблице [20.1], так что при 20,0 градусах Цельсия удельное сопротивление меди составляет 1,72 умножить на 10 минус 8 Ом метров. Итак, это все данные, которые нам нужно собрать, а затем мы подставим их в эту формулу для сопротивления, а затем удельное сопротивление типа материала, которым в данном случае является медь, умноженное на его длину, деленное на поперечное сечение.
