Расшифровка обозначений и виды ламп накаливания

06.03.2014

Расшифровка обозначений и виды ламп накаливания

Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.

Расшифровка обозначений ламп накаливания:

  • В — вакуумная;
  • Б — биспиральная с аргоновым наполнением;
  • Г — моноспиральная с аргоновым наполнением;
  • БО — биспиральная с аргоновым наполнением в опаловой колбе;
  • БК — с криптоновым наполнением и биспиральным телом накала;
  • РН — лампы накаливания различного назначения;
  • МО — для местного освещения;
  • Д — декоративная;
  • ЗК – зеркальная с концентрированной КСС;
  • ЗШ – зеркальная с широкой КСС;
  • М – в колбе из молочного стекла;
  • О – в колбе из опалового стекла;
  • С – в свечевидной колбе;
  • Ш – шаровидной колбе.
  • 220—230 (или иной) — диапазон напряжения сети, В, в котором рекомендуется эксплуатировать лампу;
  • 100 (или иное) — мощность лампы, Вт.
  • Е27 — тип цоколя: Е — винтовой цоколь диаметром 27 мм.

Расшифровка обозначений некоторых типов источников света:

  • ДРЛ – дуговая ртутная лампа высокого давления с люминофором.
  • ДРИ – металлогалогенная лампа.
  • ДРИЗ — металлогалогенная лампа с внутренним зеркальным отражателем.
  • ДРИШ — металлогалогенная лампа короткодуговая,шаровая.
  • ДнаТ – натриевая лампа высокого давления.
  • ДнаЗ — натриевая лампа высокого давления с зеркальным отражателем.
  • КГ – галогенная лампа накаливания с кварцевой колбой.

Световая отдача:

Тип

Относительная световая отдача %

Световая отдача (Люмен/Ватт)

Лампа накаливания 40 Вт

1,9 %

12,6

Лампа накаливания 60 Вт

2,1 %

14,5

Лампа накаливания 100 Вт

2,6 %

17,5

Галогенные лампы

2,3 %

16

Галогенные лампы (с кварцевым стеклом)

3,5 %

24

Высокотемпературная лампа накаливания

5,1 %

35

Абсолютно чёрное тело при 4000 K

7,0 %

47,5

Абсолютно чёрное тело при 7000 K

14 %

95

Идеально белый источник света

35,5 %

242,5

Источник монохроматического зелёного света с длиной волны 555 нм

100 %

683

Ниже представлено приблизительное соотношение мощности и светового потока для обычных прозрачных ламп накаливания в форме «груши», популярных в России, цоколь E27, 220 В.

Мощность (Вт)

Световой поток (лм)

Световая отдача (лм/Вт)

200

3100

15,5

150

2200

14,6

100

1360

13,6

75

940

12,5

60

720

12

40

420

10,5

25

230

9,2

15

90

6

Разновидности ламп накаливания

Лампы накаливания делятся на (расположены по порядку возрастания эффективности):

  • Вакуумные (самые простые)
  • Аргоновые (азот-аргоновые)
  • Криптоновые (примерно +10 % яркости от аргоновых)
  • Ксеноновые (в 2 раза ярче аргоновых)
  • Галогенные (наполнитель I или Br, в 2,5 раза ярче аргоновых, большой срок службы, не любят недокала, так как не работает галогенный цикл)
  • Галогенные с двумя колбами (более эффективный галогенный цикл за счёт лучшего нагрева внутренней колбы)
  • Ксенон-галогенные (наполнитель Xe + I или Br, наиболее эффективный наполнитель, до 3х раз ярче аргоновых)
  • Ксенон-галогенные с отражателем ИК излучения (так как большая часть излучения лампы приходится на ИК диапазон, то отражение ИК излучения внутрь лампы заметно повышает КПД, производятся для охотничьих фонарей)
  • Накаливания с покрытием, преобразующим ИК излучение в видимый диапазон. Ведутся разработки ламп с высокотемпературным люминофором, который при нагреве излучает видимый спектр.

Возврат к списку

Всё самое актуальное из жизни и деятельности компании

Анонс

Щупы для измерения параметров электрического тока, прозвонки и тестирования электрических и электронных схем с универсальными разъёмами — они подходят для большинства моделей цифровых мультиметров и других приборов.

Комплект измерительных щупов EKF Expert

Читать полностью

Уже на складе

Сообщаем вам о поступлении на склад производителя новинок — тротуарных светильников торговой марки Feron.

Светодиодный светильник тротуарный (грунтовый) Feron

Читать полностью

Уже на складе

Коробки монтажные двухкомпонентные для открытой установки IEK® предназначены для открытого монтажа электропроводки, оснащены гибкими и эластичными мембранами для ввода кабеля или трубы.

Коробки монтажные двухкомпонентные для открытой установки IEK®

Читать полностью

Уже на складе

Сообщаем вам о поступлении на склад производителя новинок торговых марок Feron и Saffit.

Новинки торговых марок Feron и Saffit

Читать полностью

ООО «ГК ПрофЭлектро»

ИНН: 7751506499

Продукция

Клиентам


  • О компании
  • Дистрибьюция
  • Наши партнёры
  • Работа у нас
  • Контакты

Всегда на связи


Для физ.лиц

Онлайн оплата

2011-2023 © ООО «ГК ПрофЭлектро»

Все права защищены.

Техподдержка сайта: «BPlatform»

ФИО

Телефон

Статус

Юридическое лицо

Частное лицо

Название организации

Сфера деятельности организации

Должность в организации

Интересующая позиция или бренд

Желаемое время для связи

Лампы накаливания.

Виды и устройство. Маркировка и применение

Лампы накаливания (ЛН) являются искусственным источником света, в котором свет испускает расположенное в колбе тело накала. Разогреваясь за счет электрического сопротивления, оно источает свет и тепло, что приводит к достаточно нерациональному расходу энергии. В связи с этим лампы данного типа используются все реже, но по-прежнему остаются актуальными благодаря дешевизне.

ЛН состоит из цоколя и стеклянной колбы. Внутри нее располагается тонкая вольфрамовая спираль. Она является электрическим проводником. При прохождении электричества спираль раскаляется, что сопровождается интенсивным выделением света. В конструкции применена вольфрамовая спираль, поскольку этот материал отличается высокой температурной устойчивостью. Любой другой металл просто перегорел бы от накала.

Стойкости вольфрама к высоким температурам недостаточно. В связи с этим внутри колбы лампы находится инертный газ: ксенон, криптон либо аргон. Они не поддерживают горения. Если бы в колбе был воздух, то благодаря кислороду спираль смогла бы разогреться больше и перегореть.

Колба лампы изготавливается исключительно из стекла, поскольку только оно способно выдержать ее нагрев. Сама вольфрамовая спираль может разогреваться до 3000°С. За счет того, что ее окружает инертный газ, температура внутри колбы передается очень плохо. Это исключает столь сильный нагрев самой колбы.

Лампа накаливания является классическим осветительным прибором. В последние десятилетия было внедрено несколько более эффективных в плане потребления энергии и качества свечения типов ламп. Однако лампа, работающая по принципу накаливания, является измерительным эталоном. Нередко на упаковке LED и других современных типов лампочек можно встретить сравнение с устройствами накаливания. К примеру, часто пишется такая информация «ЛЕД лампа 7 Вт равна по световой эффективности лампочки накаливания 55 Вт» и остальное в этом роде.

Технические характеристики лампы

Лампа накаливания рассчитана на номинальное напряжение 220-230 В и 127 В, и частоту 50 Гц. Световая отдача устройства на 1 Вт составляет 9-19 Лм. ЛН для бытовых целей производится мощностью 25-150 Вт. Для уличного освещения и оснащения прожекторов выпускаются более мощные устройства в диапазоне мощности до 1 кВт. В зависимости от модификации лампы могут оснащаться резьбовым или штифтовым цоколем. Самые востребованные размеры цоколя Е14, 27 и 40.

Виды ЛН
Несмотря на потерю популярности, лампы накаливания все еще производятся в достаточно широком изобилии видов. Они различаются между собой кроме мощности еще и по другим важным параметрам:
  • Форме колбы.
  • Покрытию колбы.
  • Наполнению колбы.
  • Назначению применения.

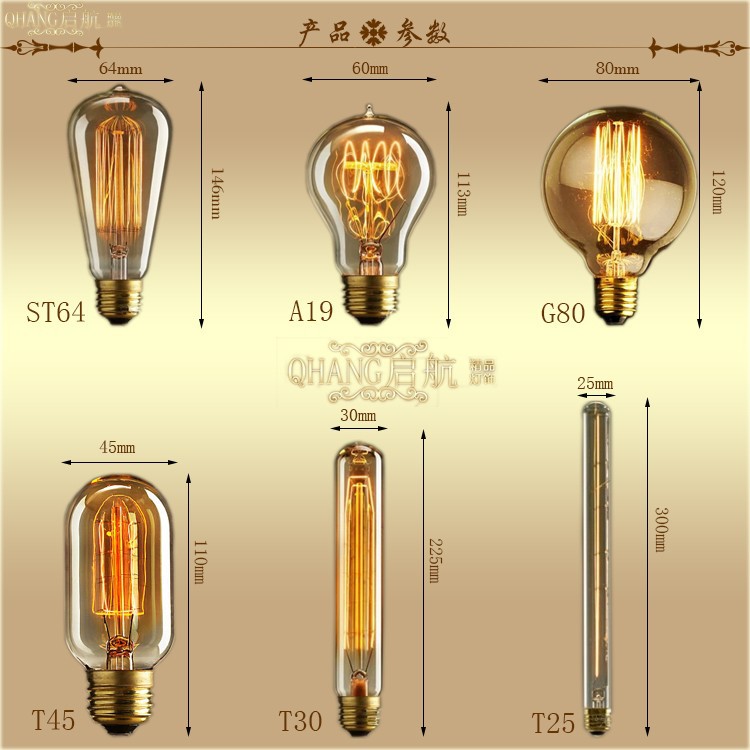

В зависимости от формы колб, лампочки бывают шарообразные, цилиндрические, трубчатые. Этот параметр никак не влияет на эффективность свечения. Форма колбы определяет только формфактор. Существует масса необычных светильников, куда невозможно физически вместить классическую шарообразную лампочку. Специально для таких целей выпускаются другие компактные формы.

В зависимости от покрытия колбы лампочки можно разделить на 3 группы: прозрачные без покрытия, матовые, зеркальные. Чаще всего они просто прозрачные. Это способствует очень эффективной передачи света без искажений. Он не рассеивается, поэтому смотреть на такой источник света неприятно для глаз.

Колбы с зеркальным покрытием создают направленный световой поток. Это делает их практически бесполезными в бытовых нуждах. Они больше используются для освещения витрин, экспонатов.

Колба с матовым внутренним покрытием обеспечивает мягкое рассеивание света. Однако дальность распространения светового пятна у нее меньшая. Для использования внутри помещения это не существенно. Но для установки в уличные фонари матовые колбы лучше не брать.

В зависимости от назначения применения лампы накаливания бывают: общие и местные. Общие отличаются универсальностью. Они работают от обычной сети 220В. Лампы местного назначения рассчитаны на подсветку специальных объектов. Они могут подсоединиться к линиям постоянного тока 12-38 В.

Что касается отличия ламп в зависимости от того, какой инертный газ в них используется, то это не существенно. Теоретически лампочки с инертным газом внутри более надежные, чем с вакуумом. Однако самая известная лампа накаливания, так называемая «столетняя лампочка» является вакуумной. Она горит в пожарной части Ливермор в США начиная с 1901 года. Секрет ее долговечности объясняется недокалом. Она не подсоединяется к достаточно мощной сети, для которой изначально была сделана.

Сфера использования ламп

Лампы накаливания постепенно вытесняются. Еще в 2009 году в Евросоюзе вышла директива, направленная на снижение закупок этих устройств магазинами, их импорт и другое распространение. В последующем выходили и другие нормативные акты, создающие ограничения на производство ламп. К примеру, с 2010 года запрещено производство ламп с матовой колбой мощнее 75 Вт. Мировая политика нацелена на полное прекращение производства ламп накаливания и отказ от их применения. Переход на более экономичные источники света позволит существенно снизить объем потребления энергии, что сократит расход ресурсов на ее выработку.

Несмотря на текущую ситуацию лампы накаливания все еще широко используются для освещения:
  • Жилых помещений.
  • Улиц.
  • Теплиц.
  • Промышленных зон.

Особенно актуально их применение в качестве устройств дающих помимо света еще и тепло. Это делает их самым востребованным и дешевым нагревательным элементом для инкубаторов. Лампочки используют для подогрева новорожденной птицы в брудере и т.п. Под лампочками накаливания хорошо растут растения. Хотя их применение в парниках и экономически менее выгодное, чем светодиодных. Однако LED устройства в разы дороже, что существенно оттягивает момент их окупаемости за счет экономичности, что и позволяет использовать ЛН до сих пор. Также лампы этого типа все еще используются в автомобильных фарах, для подсветки холодильников, духовых шкафов, микроволновых печей.

То, что лампы сильно греются нужно учитывать при их выборе для установки в пластиковые люстры, бра, торшеры, настольные лампы. Дело в том, что эти устройства при нагреве могут расплавиться. Для предотвращения этого производители указывают в инструкции рекомендуемый максимальный порог мощности используемой лампочки накаливания. Установка ламп до него вполне безопасна.

Маркировка

В зависимости от назначения и технических параметров на лампы накаливания может наносится определенная маркировка. Она прописывается несмываемой краской на колбе устройства.

Буквенное обозначение указывает на особенности конструкции или физическое свойство:
  • Б —без спирали на аргоне.
  • В – с вакуумным заполнением.
  • Г – газополная на аргоне.
  • БК – биспиральная криптоновая.
  • МТ – с матовым стеклом.
  • О – с опаловым стеклом.
Также в маркировке может присутствовать вторая буквенная часть. Она указывает на назначение конкретной конструкции лампы:
  • Ж – для ЖД.
  • СМ – для вертолетов и самолетов.
  • КМ – коммутаторная.
  • А – для автотранспорта.
  • ПО – для прожекторов.

У устройств для бытовых целей маркировка может включать только указание мощности без буквенных уточнений.

Достоинства
Лампы несмотря на ряд недостатков все же ее имеют и положительные качества:
  • Способны работать при низких температурах.
  • Могут работать при скачках напряжения.
  • Светят при высокой влажности.
  • Не требуют особенной утилизации.

Лампа может работать в широком температурном диапазоне. Она нормально переносит повышение влажности. Однако нужно отметить, что в таких условиях страдает только ее металлический цоколь. Лампа накаливания может продолжить работу при критических просадках напряжения. При таких условиях современные лампы не включаются, а устройство накаливания работает, хотя и дает при этом меньше света.

Если разбить такую лампу, то ничего страшного не произойдет. Дело в том, что присутствующий внутри инертный газ не несет вреда человеку. Колбы ламп можно выбрасывать в обычный мусорный контейнер.

Недостатки
Что касается недостатков, то лампы накаливания имеют их в достаточно большом количестве:
  • Низкая световая отдача.
  • Высокое потребление энергии.
  • Перерасход электричества на нагрев.
  • Небольшой ресурс.
  • Повышенная чувствительность к механическому воздействию.
  • Красный и желтый световой оттенок в спектре.

При легкой встряске спираль внутри лампочки может повредиться. Также предельно аккуратного обращения требует стеклянная колба. Ее очень легко повредить, поскольку она тонкая. В связи с этим лампочки нужно применять с плафонами.

Фактический ресурс лампы накаливания при номинальном напряжении 220 В составляет всего 1 тыс. часов. Это очень мало. У LED ламп этот показатель составляет 30 тыс. часов. При этом 1 такая лампочка стоит в разы дешевле, чем 30 лам накаливания. Таким образом, в большой перспективе выгоднее покупать все же LED, чем устройства накаливания. ЛН дают желтый и красный спектр в свете. Он не совсем комфортный для человека. Под ним неудобно читать и делать точную работу.

Похожие темы:
  • Металлогалогенные лампы. Виды и устройство. Работа и применение
  • ДРЛ и ДРВ лампы. Устройство и работа. Применение и особенности
  • Индукционные лампы. Виды и устройство. Работа и особенности
  • Натриевые лампы. Виды и устройство. Работа и применение
  • Люминесцентные лампы. Виды и работа. Применение и маркировка
  • Светодиодные лампы. Виды и устройство. Применение и параметры
  • Галогенные лампы. Виды и устройство. Работа и особенности
  • Ксеноновые лампы. Виды. Устройство. Работа. Цветовая температура
  • Флуоресцентные лампы (люминесцентные). Виды и устройство. Работа

Типы освещения: Лампы накаливания

Существует пять основных типов освещения:

  • Лампы накаливания
  • Флуоресцентный
  • Разряд высокой интенсивности
  • Светодиод

Лампы накаливания

Томас Алва Эдисон изобрел лампу накаливания с разумным сроком службы. Льюис Латимер усовершенствовал его с помощью углеродной нити.

Лампа накаливания состоит из герметичной стеклянной колбы с нитью внутри. Когда через нить проходит электричество, нить нагревается. В зависимости от температуры нити накала излучается излучение.

Температура нити накала очень высокая, как правило, более 2000ºC или 3600ºF. В «стандартной» 60-, 75- или 100-ваттной лампочке температура нити накала составляет примерно 2550ºC или примерно 4600º F. При таких высоких температурах тепловое излучение нити включает значительное количество видимого света.

Этот принцип получения света из тепла называется «накаливанием». При такой высокой температуре в 2000º C около 5 процентов электрической энергии преобразуется в видимый свет, а остальная часть излучается в виде тепла или инфракрасного излучения.

Инструкции : Нажмите кнопку воспроизведения, чтобы увидеть, как работает лампа накаливания.

Как работает лампа накаливания
Щелкните здесь, чтобы открыть текстовое описание.

Как работает лампа накаливания

В лампе накаливания электричество проходит вверх и сквозь нить накала, заставляя ее нагреваться и ярко светиться. Чтобы предотвратить возгорание нити накала, из колбы удаляется весь кислород.

Теперь рассмотрим несколько различных типов ламп накаливания.

Стандартные лампы накаливания

Стандартные лампы накаливания являются наиболее распространенными, но при этом самыми неэффективными. Лампы большей мощности имеют более высокую эффективность (больше люменов на ватт), чем лампы меньшей мощности.

Инструкции : Нажмите кнопку «График» ниже, чтобы создать график сравнения мощности и эффективности, а затем ответьте на вопрос ниже.

Щелкните здесь, чтобы открыть текстовое описание действия по повышению эффективности лампочки. Это расширится, чтобы предоставить больше информации.

Сравнение мощности и эффективности лампы накаливания

В приведенной ниже таблице сравнивается мощность лампы накаливания с ее эффективностью (люмен на ватт).

Сравнение мощности и эффективности лампы накаливания
Вт (мощность) 25 40 60 75 100 150
Эффективность (люмен на ватт) 8 12 14 15 17 19

На основании этих данных становится ясно, что с увеличением числа ватт увеличивается и эффективность.

Вольфрамово-галогенные лампы

Вольфрамово-галогенные лампы представляют собой лампы накаливания с газами из семейства галогенных, запечатанными внутри колбы и внутренним покрытием, отражающим тепло обратно к нити накала. По светоотдаче она аналогична обычной лампе накаливания, но имеет меньшую мощность. Галогены в газовом наполнении уменьшают материальные потери нити накала, вызванные испарением, и повышают производительность лампы.

Вольфрамовая галогенная лампа

Трубчатые вольфрамово-галогенные лампы

Трубчатые вольфрамово-галогенные лампы обычно используются в напольных торшерах, которые отражают свет от потолка, обеспечивая более рассеянное и подходящее общее освещение.

Хотя они обеспечивают лучшую энергоэффективность, чем стандартные лампы типа А, эти лампы потребляют значительное количество энергии (обычно от 300 до 600 Вт) и сильно нагреваются (трубчатая вольфрамово-галогенная лампа мощностью 300 Вт достигает температуры около 2600°C по сравнению с примерно 600°C для компактной люминесцентной лампы). Поскольку вольфрамово-галогенные лампы работают при очень высоких температурах (достаточно высоких, чтобы буквально жарить яйца), их не следует использовать в светильниках с патронами, покрытыми бумагой или целлюлозой.

Трубчатая вольфрамово-галогенная лампа.

Галогенные лампы

Галогенная лампа часто на 10-20% эффективнее обычной лампы накаливания аналогичного напряжения, мощности и ожидаемого срока службы. Срок службы галогенных ламп в два-три раза больше, чем у обычных ламп. Насколько увеличиваются срок службы и эффективность, во многом зависит от того, используется ли наполнительный газ премиум-класса (обычно криптон, иногда ксенон) или аргон. На изображении ниже показан снимок, сделанный инфракрасной камерой, на котором сравнивается тепло, выделяемое галогенной и компактной люминесцентной лампой. Зоны красного и белого цветов очень горячие, а синие зоны холоднее.

Сравнение тепла, выделяемого галогенными и люминесцентными лампами.

Авторы и права: Лаборатория Лоуренса Беркли

Рефлекторные лампы

Рефлекторные лампы. Световые волны от лампы распространяются во всех направлениях. Свет, направленный назад, бесполезен, когда свет больше всего нужен спереди. Рефлекторные лампы (тип R) предназначены для рассеивания света по определенным областям.

Рефлекторные лампы имеют серебряное покрытие по бокам, как и любое зеркало, поэтому все световые волны, проходящие по бокам или сзади, отражаются вперед. Поэтому их называют рефлекторными лампами, а также прожекторами, прожекторами и лампами направленного света.

Инструкции : Нажмите на кнопки ниже, чтобы увидеть разницу между обычной и рефлекторной лампой:

Обычная лампа

Рефлекторная лампа

Параболический алюминизированный отражатель (PAR) лампы

Параболический алюминиевый отражатель ( PAR) лампы (показаны на изображении ниже) также доступны с галогенной технологией для работы при напряжении 120 вольт. Стандартный прожектор накаливания мощностью 150 Вт можно заменить галогенной лампой меньшей мощности, что снизит потребление электроэнергии до 40 процентов.

Лампа-рефлектор (тип R).

Различные типы ламп накаливания

Различные типы ламп накаливания

Лампы накаливания

Замена лампочки — самая простая вещь в мире, и выбор лампочки может показаться таким же. Вам нужен свет в вашей комнате, и это то, что делает лампочка; он излучает свет. Но, что удивительно, при принятии решения о том, какую лампочку накаливания купить, нужно немного подумать. Сегодня мы рассмотрим один тип ламп: лампы накаливания.

В настоящее время лампы накаливания измеряются как в ваттах, так и в люменах, но одно не равно другому. Большинство людей смотрят на ватты при выборе новой лампочки, потому что они наиболее привычны. Эта единица измерения измеряет потребление энергии лампочкой, а люмен измеряет ее яркость. Люмены только недавно появились на упаковочных этикетках, но быстро становятся важным фактором при принятии решения потребителем.

Прежде чем мы рассмотрим множество типов лампочек, доступных на рынке, мы должны ознакомиться с некоторыми терминами, перечисленными ниже.

Мощность: количество энергии, потребляемой источником
Люмены: количество света, излучаемого источником

Эффективность: люмен на ватт
Фут-канделы: количество света, достигающего объекта
Типы ламп накаливания

Лампы накаливания являются наиболее часто используемыми лампами и наименее дорогой. Эти типы светятся, когда электрический ток проходит через нить накаливания или спиральную тонкую проволоку. Лампы накаливания дают высокую яркость, которая сочетается с большим энергопотреблением. Лучше всего использовать этот тип для рабочего освещения. Лампы накаливания имеют продолжительность светового дня около 800 часов и часто используются с диммером.

Лампы накаливания бывают трех видов: обычные, рефлекторные и галогенные. Три основные формы общего обслуживания (A) , или основные лампы накаливания, это Общий, Глобус и Декоративный.

Рефлекторные Лампы накаливания покрыты изнутри отражающим веществом, которое направляет свет в одном направлении, а не рассеивает его, как листья на ветру. У этого типа есть два подвида.

Лампы Reflector (R) имеют в два раза больше фут-кандел, чем обычная мощность.

Лампы Parabolic Reflector (PAR) обеспечивают более точное направление света. PAR производят
в четыре раза больше фут-кандел, чем лампочки общего назначения, и часто используются во встраиваемых и встраиваемых
и трековых светильниках.

Галогенные лампы превосходят любые другие лампы накаливания. Они производят более яркий свет на ватт, чем стандартная лампа, и имеют более длительный срок службы. Галогенные лампы предпочтительнее, потому что они излучают максимально близко к естественному дневному свету. Из-за большого количества фут-кандел цвета кажутся более четкими. Однако галогенные лампы дороже и выделяют большое количество тепла; однако их можно затемнить.
