Как устроена электрическая система ВАЗ 2109. Где находятся основные реле и предохранители. Какие цепи они защищают. Как правильно заменить вышедший из строя предохранитель. На что обратить внимание при диагностике неисправностей электрооборудования.
Общая информация о системе электрооборудования ВАЗ 2109
Электрооборудование ВАЗ 2109 представляет собой сложную систему, включающую множество компонентов. Ключевую роль в ней играют реле и предохранители, обеспечивающие защиту электрических цепей и управление различными устройствами. Рассмотрим подробнее, как устроена эта система и где расположены ее основные элементы.
Расположение блоков предохранителей и реле
На ВАЗ 2109 установлено несколько блоков с предохранителями и реле:
- Главный блок — находится в задней части моторного отсека со стороны водителя
- Дополнительный блок — в автомобилях до 1991 года выпуска расположен над вещевым ящиком, в более поздних моделях — в задней части моторного отсека со стороны пассажира
- Блок реле под панелью приборов
- Дополнительный блок реле в моторном отсеке
Назначение и принцип работы реле
Реле выполняют важную функцию в электрооборудовании автомобиля. Но в чем заключается их основное предназначение?
Реле позволяют коммутировать сильные токи на расстоянии, используя слабые управляющие сигналы. Это дает возможность применять маломощные выключатели и тонкие провода в цепях управления, при этом обеспечивая работу мощных потребителей.
Основные преимущества использования реле:
- Возможность управления несколькими цепями одновременно
- Реализация временных задержек и прерывистых режимов работы
- Повышение надежности и безопасности электрооборудования
- Упрощение монтажа электропроводки
Типы и расположение предохранителей ВАЗ 2109
Предохранители являются важнейшим элементом защиты электрооборудования автомобиля. Какие типы предохранителей используются на ВАЗ 2109 и где они расположены?
На ВАЗ 2109 применяются плавкие предохранители ножевого типа. Они различаются по номинальному току срабатывания и имеют соответствующую цветовую маркировку:
- 5А — оранжевый
- 10А — красный
- 15А — синий
- 20А — желтый
- 25А — белый или прозрачный
- 30А — зеленый
Основной блок предохранителей расположен в моторном отсеке справа. В нем находится до 24 предохранителей. Дополнительный блок размещен в салоне за вещевым ящиком.
Особенности конструкции монтажных блоков ВАЗ 2109
Монтажные блоки ВАЗ 2109 имеют ряд конструктивных особенностей. Какие типы блоков устанавливались на разные модификации автомобиля?
На ВАЗ 2109 применялись два основных типа монтажных блоков:
- Блок 17.3701 с пальчиковыми предохранителями — устанавливался на ранние модификации
- Блок 2114 с ножевыми предохранителями — применялся на более поздних версиях
Блок 2114 имеет несколько разновидностей, отличающихся количеством установленных реле. Наиболее распространенным является блок 2115-3722010.
Назначение основных реле ВАЗ 2109
В электрооборудовании ВАЗ 2109 используется множество различных реле. Каково назначение наиболее важных из них?
- Реле включения стартера — предназначено для коммутации большого пускового тока без нагрузки на контакты замка зажигания
- Реле зажигания — обеспечивает подачу напряжения на систему зажигания и другие потребители при включении зажигания
- Реле-прерыватель указателей поворота — формирует прерывистый режим работы поворотников
- Реле включения вентилятора охлаждения — управляет работой вентилятора радиатора
- Реле дальнего/ближнего света — коммутируют цепи фар
- Реле стеклоочистителя — обеспечивает прерывистый режим работы дворников
Диагностика неисправностей электрооборудования ВАЗ 2109
При возникновении проблем с электрооборудованием ВАЗ 2109 важно уметь правильно диагностировать неисправность. На что следует обратить внимание в первую очередь?- Проверьте соответствующие предохранители. Перегоревший предохранитель — наиболее частая причина отказа электрооборудования.
- Осмотрите контакты реле на предмет окисления или подгорания.
- Проверьте целостность проводки и надежность соединений.
- При подозрении на неисправность реле попробуйте заменить его заведомо исправным.
- Используйте мультиметр для проверки наличия напряжения в цепях.
Помните, что многие проблемы с электрикой могут быть вызваны окислением контактов или ослаблением соединений. Тщательный осмотр и очистка контактов часто помогают устранить неисправность без замены компонентов.
Правила замены предохранителей и реле на ВАЗ 2109
Замена вышедших из строя предохранителей и реле — важная часть обслуживания электрооборудования. Как правильно выполнить эту процедуру на ВАЗ 2109?
- Перед заменой обязательно отключите соответствующую электрическую цепь.
- Используйте предохранитель с аналогичным номинальным током.
- Извлекайте предохранитель с помощью специального пинцета, входящего в комплект автомобиля.
- При замене реле убедитесь в соответствии его характеристик и типа разъема.
- После установки нового элемента проверьте работу соответствующей системы.
Важно! Никогда не устанавливайте предохранитель с большим номинальным током взамен перегоревшего. Это может привести к серьезным повреждениям электропроводки и даже возгоранию.
Особенности электрооборудования инжекторных версий ВАЗ 2109
Инжекторные модификации ВАЗ 2109 имеют ряд отличий в системе электрооборудования. Какие дополнительные компоненты появились на этих версиях?
На инжекторных ВАЗ 2109 устанавливается электронная система управления двигателем (ЭСУД), которая требует дополнительных элементов защиты и управления:
- Главное реле ЭСУД — обеспечивает питание системы управления двигателем
- Реле топливного насоса — управляет работой электробензонасоса
- Реле вентилятора охлаждения — включается по команде блока управления
- Дополнительные предохранители для защиты цепей ЭСУД
Эти компоненты обычно размещаются в отдельном блоке предохранителей и реле, который устанавливается под панелью приборов справа от водителя.
Все реле электрооборудования автомобиля ВАЗ 21093, 21083, 21099
В электрооборудовании автомобиля ВАЗ 21093 (21083, 21099) установлено несколько различных реле.
Перечислим их в виде списка с описанием каждого: где установлено, как выглядит, за что отвечает, какова маркировка и обозначение.
Список всех реле электрооборудования автомобиля ВАЗ 21093 (21083, 21099)
Реле монтажного блока.
На автомобили ВАЗ 21093 устанавливается два типа блоков. Это 17.3701 с пальчиковыми предохранителями и несколько разновидностей блока 2114, с ножевыми предохранителями. Все они обладают стандартным набором практически одинаковых реле. В некоторых этот набор реле меньше, в других больше.

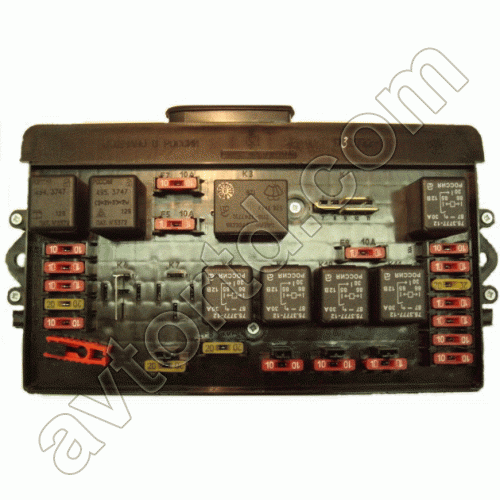

Реле в монтажном блоке 17.3722На часть автомобилей ВАЗ 21093, 21083, 21099 может быть установлен монтажный блок предохранителей и реле нового образца 2115-3722010. Он практически аналогичен блокам 2114 по набору реле.
1. Реле включения очистителей фар.
Имеется на некоторых комплектациях автомобилей ВАЗ 21093 (21083, 21099). Установлено в монтажном блоке. Для блока 17.3722 это реле К1. Для блока 2114 так же реле К1.
Это пятиконтактное электромагнитное реле 75.3777.
2. Реле прерыватель указателей поворота и аварийной сигнализации.
Прерывистый режим указателей поворота (поворотников) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 обеспечивает реле-прерыватель.
Оно установлено в монтажном блоке. Для блока 17.3722 и блока 2114 это реле К2.
В системах электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются трехконтактные реле-прерыватели указателей поворота и аварийной сигнализации: 43.3747, 491.3747, 493.3747 и аналогичные им разных производителей.
3. Реле очистителя ветрового стекла.
Оно необходимо для обеспечения прерывистого режима работы щеток стеклоочистителя («дворников») лобового стекла и их автоматического включения при срабатывании омывателя.
Установлено реле стеклоочистителя в монтажном блоке предохранителей. Для блока 17.3701 и 2114 это реле К3.
Реле включения прерывистого режима работы щеток очистителя ветрового стекла 524.3747, автомобиля ВАЗ 21093 (21083, 21099)Маркировка реле очистителя ветрового стекла для блока 17.3701 это 52.3747 (524-3747) имеет 6 ножек (контактов). Для блока 2114 это 526.3747 (526.3747-03). Имеет так же 6 ножек (контактов).
4. Реле включения вентилятора на радиаторе.
Предназначено для подачи напряжения в электрическую цепь включения вентилятора на радиаторе.
Установлено в монтажном блоке предохранителей 17.3722. И то не во всех (вместо реле может быть перемычка). Это реле К9. В блоке 2114 его нет. Там включение вентилятора на радиаторе выполнено по другой схеме (без реле).
5. Реле контроля исправности ламп.
Реле контроля исправности ламп ВАЗ 21093 (21083, 21099) (европанель, монтажный блок 2114)Оно позволяет отслеживать наличие перегоревших ламп в наружном освещении (габариты) и в стоп-сигналах автомобиля. В монтажный блок 2114 устанавливается реле контроля исправности ламп 4412.4737. Это реле К4.
6. Реле включения звуковых сигналов.
Реле включения звуковых сигналов установлено в монтажном блоке. Для блока 17.3701 это реле К8, для 2114 — К6.
Маркировка реле 113.3747.
Реле 113.37477. Реле включения обогрева заднего стекла.
Реле включения обогрева заднего стекла установлено в монтажном блоке. Для блока 17.3701 это реле К10, для 2114 — К7.
Маркировка реле 113.3747.
8. Реле включения дальнего света фар.
Электромагнитное реле в электрической цепи дальнего света фар предназначено для управления его включением и выключением.
Оно установлено в монтажном блоке. Для блока 17.3722 это реле К5, для блока 2114 это реле К8.
В электрической цепи ближнего света фар автомобиля ВАЗ 21083 (21093, 21099) применяется электромагнитное реле продолжительного действия 113.3747.
9. Реле включения ближнего света фар.
Электромагнитное реле в электрической цепи ближнего света фар предназначено для управления его включением и выключением.
Оно установлено в монтажном блоке. Для блока 17.3722 это реле К11. для блока 2114 это реле К9.
В электрической цепи ближнего света фар автомобиля ВАЗ 21083 (21093, 21099) применяется электромагнитное реле продолжительного действия 113.3747.
10. Реле стеклоподъемников.
В монтажном блоке 2114 это К5. В монтажном блоке 17.3722 это реле К7. Маркировка реле 113.3747.
Иные реле бортовой сети.
1. Реле включения зажигания.
Реле зажигания предназначено для подачи напряжения от замка зажигания к потребителям системы электрооборудования автомобиля (например в систему зажигания — к катушке зажигания, коммутатору), а так же для токовой разгрузки контактов замка зажигания.
Это реле 113.3747-10 (с ушком).
Реле 113.3747-10Оно установлено рядом с замком зажигания. Оно имеет на своем корпусе кронштейн, который одевается на шпильку под панелью приборов справа от водителя.
2. Реле включения стартера.
Реле включения стартера предназначено для снижения нагрузки на контакты замка зажигания при пуске двигателя стартером. Так как стартер самый мощный потребитель электрической энергии в электрооборудовании автомобиля, то при включении его напрямую, замок зажигания очень быстро сгорел бы.
Реле включения стартера автомобиля ВАЗ 2108, 2109, 21099 установлено на щитке моторного отсека.
Расположение реле включения стартераВ электрической цепи включения стартера автомобиля ВАЗ 21083, 21093, 21099 и их модификаций применяется реле включения стартера 111.3747-10, 97.3747-10 и их аналоги.
3. Тяговое (втягивающее) реле стартера.
Необходимо для срабатывания стартера. Оно замыкает электрическую цепь его включения и перемещает вперёд привод стартера (бендикс).
Установлено тяговое реле прямо на стартере.
Втягивающее (тяговое) реле стартераМаркировка втягивающего реле 2108-3708805, для стартера 29.3708.
4. Реле передних противотуманных фонарей.
В качестве опции на автомобиль ВАЗ 21093 устанавливают противотуманные фары. В электрической схеме их подключения обязательно должно присутствовать реле. Для этих целей подойдет обычное четырехконтактное реле 113.3747-10 (с ушком).
Примечания и дополнения
— Если автомобиль имеет электронную систему управления двигателем (ЭСУД), то в системе электрооборудования устанавливаются еще три реле.
Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой.
Реле и предохранители электронной системы управления инжекторным двигателем 2111 автомобилей ВАЗ 21083, 21093, 21099 расположены под полкой панели приборов со стороны переднего пассажираСм. «Реле и предохранители ЭСУД ВАЗ 21083, 21093, 21099».
1. Главное реле.
2. Реле включения электробензонасоса
3. Реле включения электровентилятора системы охлаждения.
— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.
Еще статьи по электрооборудованию автомобилей ВАЗ 21093, 21083, 21099
— Монтажный блок 2114: предохранители, реле, защищаемые цепи
— Монтажный блок предохранителей 2115-3722010
— Провода и контакты замка зажигания ВАЗ 21083, 21093, 21099
— Не загорается комбинация приборов при включении зажигания на ВАЗ 21093 (21083, 21099), причины
Подписывайтесь на нас!
ВАЗ 2109 | Предохранители и реле
ОБЩИЕ СВЕДЕНИЯ |
РЕЛЕ
Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.
Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.
Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.
В отличие от механических выключателей реле могут управляться более чем одним сигналом.
Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.
Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.
Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.
Реле привода люка расположено в верхней консоли.
ПРЕДОХРАНИТЕЛИ
Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.
Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.
В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.
Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.
Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.
Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.
В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.
Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.
В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.
РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных до 01. 1991 года
L1–L5 – на кронштейне в средней части |
Р1–Р2 – под панелью приборов со стороны
пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека |
L1 |
Световая сигнализация |
L2 |
Задняя противотуманная фара |
L3 |
Реле времени (в автомобилях с автоматической коробкой передач) |
L4 |
Топливный насос, кондиционер или вентилятор системы охлаждения |
L5 |
Противоугонная предупредительная сигнализация |
М1 |
Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска |
М2 |
Самоблокирующее реле или топливные форсунки системы впрыска |
М3 |
Обогрев ветрового стекла |
М4 |
Реле времени обогрева ветрового стекла |
М5 |
Вентилятор системы охлаждения |
М6 |
Блокировка насоса |
М7 |
Главное реле противоблокировочного устройства |
М8 |
Электронные модули противоблокировочного устройства |
М9 |
Регулировка дорожного просвета |
М10 |
Контроль холостого хода или кондиционер |
N1 |
Сигнализатор выхода из строя ламп накаливания |
Р1 |
Тормозная система с ABS |
Р2 |
Блок управления системой впрыска топлива |
R1 |
Автоматическое поддержание скорости автомобиля |
R2 |
Предупредительная сигнализация |
R3 |
Сиденья |
S1 |
Управление свечами накаливания дизельного двигателя |
Предохранители
№ |
Ток, А |
Защищаемая цепь |
1 |
20 |
Левые дальний свет и дополнительная фара |
2 |
20 |
Правые дальний свет и дополнительная фара |
3 |
10 |
Левый ближний свет |
4 |
10 |
Правый ближний свет и корректор фар |
5 |
10 |
Левый габаритный свет |
6 |
10 |
Правый габаритный свет |
7 |
15 |
Освещение салона и номерного знака |
8 |
15 |
Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета |
9 |
30 |
Стеклоочиститель фар, замок задней двери |
10 |
20 |
Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы |
11 |
30 |
Топливный насос системы впрыска топлива или кондиционер |
12 |
10 |
Аварийная световая сигнализация |
13 |
30 |
Обогрев сидений, прикуриватель |
14 |
30 |
Звуковой сигнал |
15 |
30 |
Стеклоочистители, стеклоомыватели |
16 |
30 |
Обогреватели заднего стекла и сидений |
17 |
20 |
Противотуманные фары |
18 |
30 |
Вентилятор системы отопления |
19 |
– |
Резервный |
20 |
15 |
Указатели поворотов, противотуманные задние фонари |
21 |
15 |
Стоп-сигналы |
22 |
10 |
Приборы и контроль |
23 |
30 |
Стеклоподъемник передних дверей и электролюк |
24 |
30 |
Стеклоподъемник задних дверей и регулировка положения спинок сидений |
Реле
№ I | Цепь зажигания |
№ II | Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением |
№ III | Стеклоподъемники и электролюк |
№ IV | Резервное или контрольной лампочки непристегнутых ремней безопасности |
№ V | Программатор режима работы стеклоочистителя ветрового стекла |
№ VI | Программатор режима работы стеклоочистителя заднего стекла |
№ VII | Стеклоомыватели фар |
№ VIII | Временный выключатель освещения салона автомобиля |
№ IX | Регулировка сидений |
№ X | Фары |
№ XI | Вспомогательное реле режима работы двигателя |
№ XII | Реле блокировки стартера |
А | Резерв |
В | Радиоприемник |
С | Звуковой сигнал |
D | Замок задней двери |
Е | Резерв |
F | Ближний свет фар |
G | Обогреватели сидений |
H | Передние противотуманные фары |
Дополнительный блок предохранителей
Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой
ящик и открыть специальную крышку в верхней части вещевого ящика.
Цвет |
Ток, А |
Защищаемая цепь |
Черный |
20 |
Топливный насос системы впрыска топлива |
Розовый |
30 |
Вентилятор системы охлаждения |
Желтый |
20 |
Система ABS |
Зеленый |
30 |
Насос системы ABS |
Коричневый |
30 |
Обогрев левой стороны ветрового стекла |
Коричневый |
30 |
Обогрев правой стороны ветрового стекла |
Серый |
20 |
Регулировка переднего сиденья |
Оранжевый |
20 |
Регулировка дорожного просвета |
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991
года
1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей, 4 – дополнительный блок реле в моторном отсеке |
Главный блок предохранителей и реле
Предохранители
№ |
Ток, А |
Защищаемая цепь |
1 |
15 |
Противотуманные фары |
2 |
5 |
Габаритный свет левый и освещение номерного знака |
3 |
10 |
Переключатель света |
4 |
10 |
Правый габаритный свет и корректор света фар |
5 |
10 |
Левый ближний свет |
6 |
30 |
Регулировка сидений |
7 |
25 |
Стеклоочистители и стеклоомыватели |
8 |
5 |
Радиоприемник |
9 |
15 |
Звуковой сигнал |
10 |
15 |
Дальний свет левый |
11 |
15 |
Дальний свет правый |
12 |
5 |
Габаритный свет левый |
13 |
20 |
Замок зажигания |
14 |
20 |
Вентилятор системы отопления |
15 |
10 |
Задний противотуманный фонарь |
16 |
20 |
Обогреватели сидений |
17 |
20 |
Прикуриватель |
18 |
– |
Резервный |
19 |
15 |
Омыватели фар |
20 |
20 |
Обогреватель заднего стекла |
21 |
10 |
Зеркало заднего вида с электрообогревом |
22 |
10 |
Противоугонная сигнализация |
23 |
10 |
Освещение комбинации приборов |
24 |
15 |
Центральный замок и освещение салона |
25 |
25 |
Электролюк |
26 |
30 |
Электростеклоподъемник передних дверей |
27 |
10 |
Стоп-сигнал |
28 |
30 |
Электростеклоподъемник задних дверей |
29 |
10 |
Указатели поворотов и фонари заднего хода |
Реле
R1 | Стеклоочиститель задний |
R2 | Программатор режима работы стеклоочистителя ветрового стекла |
R3 | Ближний свет |
R4 | Обогреватель заднего стекла |
R5 | Временного выключателя освещения салона автомобиля |
R6 | Дальний свет |
R7 | Резерв |
R8 | Омыватель фар |
R9 | Противотуманные фары |
R10 | Звуковой сигнал |
R11 | Реле блокировки стартера у автомобилей с автоматической коробкой передач |
R12 | Самоблокирующееся реле |
R13 | Электростеклоподъемник |
R14 | Резерв |
ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Дополнительный блок предохранителей и реле
Предохранители
№ |
Ток, А |
Защищаемая цепь |
30 |
20 |
Регулировка дорожного просвета |
31 |
3 |
Блок управления EEC IV |
32 |
30 |
Антиблокировочное устройство (насос 2) |
33 |
20 |
Усилитель рулевого управления |
34 |
15 |
Реле управления режимами работы двигателя |
35 |
30 |
Вентилятор радиатора |
36 |
3 |
Блок управления антиблокиробочным устройством |
37 |
20 |
Управление режимами работы двигателем |
38 |
30 |
Обогреватель правой стороны ветрового стекла |
39 |
– |
Резервный |
40 |
10 |
Лямбда-зонд |
41 |
30 |
Обогреватель левой стороны ветрового стекла |
42 |
15 |
Топливный насос высокого давления |
43 |
– |
Резервный |
44 |
30 |
Вентилятор радиатора |
45 |
10 |
Аварийная световая сигнализация |
46 |
30 |
Блок управления антиблокиробочным устройством |
47 |
30 |
Антиблокировочное устройство (насос 1) |
I |
80 |
Напряжение к главному блоку предохранителей |
II |
60 |
Напряжение к главному блоку предохранителей |
III |
60 |
Напряжение к главному блоку предохранителей |
IV |
50 |
Свечи накаливания дизельного двигателя |
Реле
R16 | Антиблокировочное устройство |
R17 | Топливный насос высокого давления |
R18 | Обогреватель ветрового стекла |
R19 | Управление режимами работы двигателем |
R20 | Регулировка дорожного просвета |
R21 | Замок зажигания |
R22 | Вентилятор радиатора (DOCH) |
R23 | Вентилятор радиатора или кондиционер |
R24 | Кондиционер |
R25 | Кондиционер |
Расположение дополнительных реле
Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.
Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.
Реле стеклоподъемника расположено в двери водителя.
Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.
Реле контроля исправности лампы; VAZ 2108, 2109, 2110 и модификации
Реле мониторинга здоровья ламп
Приблизительная оптовая цена
Перед НДС
€ 1,60
₽112.00 или ≈ 1,80
с VAT
€ 1,95 9000 9000,950139.80592.139.805
6. $2.20
транспортная упаковка
- короб-165
- 100 шт.
В блистере
ориентировочная оптовая цена
без НДС
€ 1,70
₽116,50 или ≈ 1,85 долл. США
с НДС
€ 2,05
₽139,80 или ≈ 2,25 долл. США
Транспортная упаковка
- Small Box-165
- 50 50 PCS.
Specifications
- used in
- VAZ 2108, 2109, 2110 and modifications
- analog
- 4412.3777
- OKP code
- 45 7374 9205
- part number
- VAZ 21100-3747410
- voltage
- 12 VDC
- mass
- 27 g
32 g
- connector
- 7891011123456
- barcode
- короткая ссылка
emi-penza.com/p/97.3777
копия
Как купить продукцию
Для представителей бизнеса
Начать сотрудничество с EMI просто, достаточно связаться с нами по телефону или отправить электронное письмо. Для вашего удобства мы можем отправить вам товар почтой или транспортной компанией и включить услуги доставки в общую стоимость. В качестве способа оплаты принимаются только банковские переводы. Обычно выполнение заказа занимает от одного до трех дней.
Для физических лиц
Существуют сотни торговых посредников, которые распространяют нашу продукцию по всей России и некоторым другим странам бывшего Советского Союза. Вся производимая нами продукция имеет логотип компании. Остерегайтесь подделок и требуйте сертификат у продавца.
Размещение заказа
Если вы заинтересованы в покупке различных товаров, мы рекомендуем вам использовать форму заявки на заказ . Он является частью списка товаров (только в форматах ods и xlsx).
Вам предлагается загрузить этот документ, заполнить столбец количество и отправить нам результат по электронной почте. Форма заявки автоматически рассчитает размер вашего будущего заказа, а также ускорит его обработку. Мы ответим вам счетом, который вы сможете подтвердить и оплатить. Пожалуйста, не забудьте указать названия транспортных компаний, которые вы хотели бы использовать, если вы не планируете забирать заказ самостоятельно.
Об использовании наших данных
Вы можете копировать спецификации и фотографии продуктов, если вы распространяете наши товары или добавляете ссылку на источник. Архив со всеми данными, которые могут вам понадобиться, предоставляется по запросу. Если вы обнаружите какие-либо неточности в материале, напишите нам по электронной почте.
Реле аварийной сигнализации JP GROUP 1199208400 для LADA/AVTOWAZ KALINKA (2104, 2105, 2108, 2109) AL34047786
- Дом org/ListItem»> Каталог Все марки автомобилей
- Лада Все модели Лада
- КАЛИНКА (2104/2105/2108/2109) 05.1981-… Все запчасти для ВАЗ/АВТОВАЗ КАЛИНКА (2104, 2105, 2108, 2109)
- Реле аварийных огней
Код товара: АЛ34047786
Производитель | ГРУППА JP |
Код | 1199208400 |
Продукт | Реле аварийной сигнализации |
Номинальная мощность [Вт] | 4 + 2 х 21 |
Номинальное напряжение [В] | 12 |
Функция реле | Индикатор |
Функция реле | Индикатор прицепа |
Реле номер | 22 |
Автомобильное оборудование | для автомобилей с фаркопом |
- Исходные коды:
АУДИ 211953231G АУДИ 431953231 СИДЕНЬЕ 211953231G СИДЕНЬЕ 431953231 Фольксваген 211953231G - Показать больше
Коды указаны производителями для определения правильной детали.
Ниже приведены коды, с которыми совместима деталь:
ALVADI | АЛ34047786 | |
АУДИ | 211953231Г | |
АУДИ | 431953231 | |
БМВ | 61311243565 | |
БМВ | 61311372021 | |
БМВ | 12111365113 | |
БМВ | 61311371907 | |
БМВ | 61364257342 | |
БМВ | 12111364984 | |
БМВ | 61311244392 | |
БМВ | 61311366727 | |
БМВ | 61311365117 | |
EAN | 5710412216160 | |
ФОРД | 05020137 | |
ФОРД | 06048781 | |
ФОРД | 75ДБ13350АА | |
ФОРД | 78GG13350AA | |
ФОРД | 01037955 | |
ФОРД | 04162892 | |
ФОРД | 06123250 | |
ФОРД | 06822566 | |
ФОРД | 07203386 | |
ФОРД | 81BG13350AB | |
ФОРД | 01050711 | |
ФОРД | 01631494 | |
ФОРД | 83BG13350AA | |
ФОРД | 01035579 | |
ФОРД | 04078559 | |
ФОРД | 06061005 | |
ФОРД | 06126024 | |
ФОРД | 07228813 | |
ФОРД | 75ДБ13350А3А | |
ДЖЕНЕРАЛ МОТОРС | 385 | |
ДЖЕНЕРАЛ МОТОРС | 91096557 | |
ДЖЕНЕРАЛ МОТОРС | 543 | |
ДЖЕНЕРАЛ МОТОРС | 697 | |
ГРУППА JP | 1199208400 | |
ГРУППА JP | 953500001ALT | |
МЕРСЕДЕС-БЕНЦ | 0035442732 | |
МЕРСЕДЕС-БЕНЦ | 0025444832 | |
МЕРСЕДЕС-БЕНЦ | 0025449232 | |
МЕРСЕДЕС-БЕНЦ | 0195450232 | |
МЕРСЕДЕС-БЕНЦ | 0008210963 | |
МЕРСЕДЕС-БЕНЦ | 0009823823 | |
МЕРСЕДЕС-БЕНЦ | 0025441332 | |
МЕРСЕДЕС-БЕНЦ | 0025448532 | |
МЕРСЕДЕС-БЕНЦ | 0025443732 | |
МЕРСЕДЕС-БЕНЦ | 0025449132 | |
МЕРСЕДЕС-БЕНЦ | 0075459932 | |
Опель | 1226925 | |
Опель | 9148292 | |
Опель | 1226943 | |
Опель | 1226902 | |
Опель | 1226919 | |
Опель | 1226926 | |
Опель | 1226940 | |
СИДЕНЬЕ | 211953231G | |
СИДЕНЬЕ | 431953231 | |
ТОПРАН | 103629 | |
ВАГ | 211953231Г | |
ВАГ | 431953231 | |
Фольксваген | 211953231Г | |
Фольксваген | 431953231 |
Электрика Лада КАЛИНКА (2104/2105/2108/2109)
Все запчасти Лада КАЛИНКА (2104/2105/2108/2109)
