Рщ что это в электрике. РЩ, ВРУ, ГРЩ в электрике: особенности и функции распределительных щитов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое распределительный щит в электрике. Каковы основные виды и функции РЩ, ВРУ и ГРЩ. Как устроены и для чего применяются различные типы электрических щитов. Почему важно правильно подобрать и установить распределительное оборудование.

Содержание

Что такое распределительный щит и для чего он нужен

Распределительный щит (РЩ) — это важнейший элемент системы электроснабжения зданий и сооружений. Он представляет собой металлический или пластиковый шкаф, в котором размещается коммутационное, защитное и учетное электрооборудование.

Основные функции распределительного щита:

Прием электроэнергии от внешней сети
Распределение электроэнергии по потребителям
Учет потребляемой электроэнергии
Защита сети и потребителей от перегрузок и коротких замыканий
Возможность оперативного включения/отключения отдельных потребителей или групп

Правильно подобранный и установленный распределительный щит обеспечивает надежное и безопасное электроснабжение объекта. Это ключевой элемент, от которого зависит работа всей электрической сети здания.

Виды распределительных щитов: ВРУ, ГРЩ, ЩР

Существует несколько основных видов распределительных щитов, различающихся по назначению и месту установки в системе электроснабжения:

ВРУ — вводно-распределительное устройство

ВРУ устанавливается на вводе в здание и служит для приема, учета и распределения электроэнергии. Это первая ступень распределения электричества в здании. В ВРУ размещаются:

Вводные автоматические выключатели
Счетчики электроэнергии
Распределительные шины
Устройства защитного отключения (УЗО)

ГРЩ — главный распределительный щит

ГРЩ устанавливается в крупных зданиях и служит для распределения электроэнергии между этажами или отдельными помещениями. От ГРЩ запитываются этажные и другие распределительные щиты. В состав ГРЩ входят:

Вводные устройства
Шины для распределения электроэнергии

Измерительные приборы
Устройства управления и защиты отходящих линий

ЩР — щит распределительный

ЩР используется для распределения электроэнергии в пределах этажа, квартиры или отдельного помещения. В нем устанавливаются:

Автоматические выключатели для защиты групповых линий
УЗО для защиты от утечек тока
Дифференциальные автоматы
Контакторы и другие коммутационные устройства

Конструктивные особенности и варианты исполнения распределительных щитов

Распределительные щиты могут иметь различное конструктивное исполнение в зависимости от назначения и места установки:

По способу установки:

Навесные — крепятся на стену
Встраиваемые — монтируются в нишу в стене
Напольные — устанавливаются на пол

По материалу корпуса:

Металлические — прочные, но подвержены коррозии
Пластиковые — легкие, не проводят ток, но менее прочные

По степени защиты:

IP31 — для установки внутри помещений
IP54 и выше — для наружной установки

Выбор конкретного исполнения зависит от условий эксплуатации, требований к безопасности и эстетическим характеристикам.

Основные компоненты распределительных щитов

Типовой распределительный щит включает следующие основные компоненты:

Корпус — металлический или пластиковый шкаф для размещения оборудования
Шины — медные или алюминиевые проводники для распределения тока
Автоматические выключатели — для защиты от перегрузок и коротких замыканий
УЗО — для защиты от утечек тока
Счетчики электроэнергии — для учета потребления
Контакторы — для коммутации мощных нагрузок
Трансформаторы тока — для подключения счетчиков
Клеммные колодки — для подключения проводов

Комплектация щита зависит от его назначения и требований конкретного объекта. Например, щит квартиры будет значительно проще по составу, чем ГРЩ многоэтажного дома.

Правила выбора и установки распределительных щитов

При выборе и установке распределительного щита необходимо учитывать следующие факторы:

Мощность подключаемой нагрузки
Количество и тип отходящих линий
Условия эксплуатации (влажность, температура, запыленность)
Требования по пожарной безопасности
Удобство обслуживания и возможность модернизации

Установка распределительного щита должна выполняться квалифицированным электриком с соблюдением всех требований ПУЭ и других нормативных документов. Неправильный монтаж может привести к серьезным проблемам вплоть до пожара.

Особенности распределительных щитов для различных объектов

Требования к распределительным щитам могут существенно различаться в зависимости от типа объекта:

Жилые дома

В квартирах и частных домах обычно устанавливаются компактные пластиковые щиты с автоматическими выключателями и УЗО. Основные требования — безопасность и простота обслуживания.

Офисные здания

Для офисов характерно использование модульных металлических щитов с возможностью наращивания. Важна гибкость конфигурации для подключения нового оборудования.

Промышленные объекты

На производствах применяются мощные напольные щиты с высокой степенью защиты. Ключевые требования — надежность, ремонтопригодность, устойчивость к неблагоприятным условиям.

Уличное освещение

Для управления уличным освещением используются специальные ящики управления освещением (ЯУО) с повышенной защитой от влаги и пыли.

Современные тенденции в области распределительных щитов

Развитие технологий приводит к появлению новых решений в области распределительных щитов:

Интеллектуальные щиты с возможностью удаленного мониторинга и управления

Компактные модульные конструкции для экономии места
Использование экологичных материалов и технологий производства
Интеграция систем энергосбережения и альтернативных источников энергии
Повышение энергоэффективности компонентов щита

Эти инновации позволяют создавать более эффективные, безопасные и удобные в эксплуатации системы электроснабжения.

Щит распределительный: конструкция, особенности

Содержание

1 Конструктивные особенности
2 Монтаж РЩ
3 Где приобрести

Щит распределительный (ЩР, ЩС, ПР) – это устройство, которое предназначается для дальнейшего распределения электрической энергии. Также распределительные щиты предназначаются для защиты электроустановок переменного тока с напряжением до 600 Вольт и частотой в 50 Гц при перегрузках и коротких замыканиях.

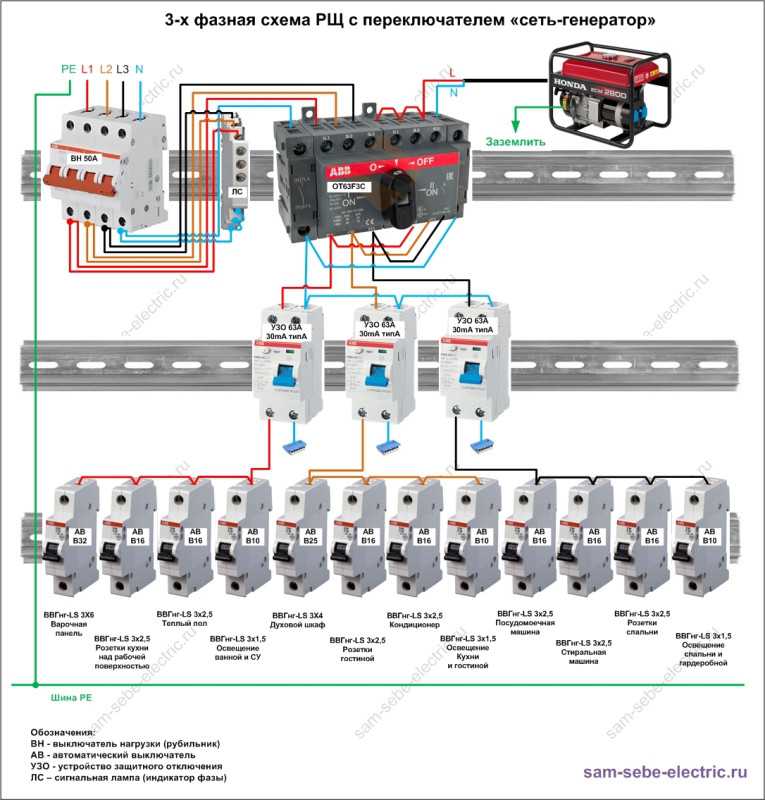

Распределительный щиток

С его помощью у вас в дальнейшем также появится возможность обеспечить оперативное включение или отключение электрических потребителей. Щиты распределительные активно могут применяться не только для частных строений, но и для промышленных предприятий. Чтобы ознакомиться с конструктивными особенностями и совершить приобретение распределительного щита, вам потребуется перейти на сайт http://www.lsin.ru/products/schityi_raspredelitelnyie_shr_schr_pr_schs.

Конструктивные особенности

Конструктивные особенности заключаются в том, что щиты могут производиться в напольном или навесном варианте. Выбор определенного варианта будет зависеть от особенностей помещения, в котором в дальнейшем будет происходить установка. Изготовление щитов на сегодняшний день происходит в металлическом или пластиковом варианте. В комплектацию электрического щита также может входить:

Автоматические выключатели.
Контакторы.
Выключатели нагрузки.
Дифференциальные автоматы.
УЗО.

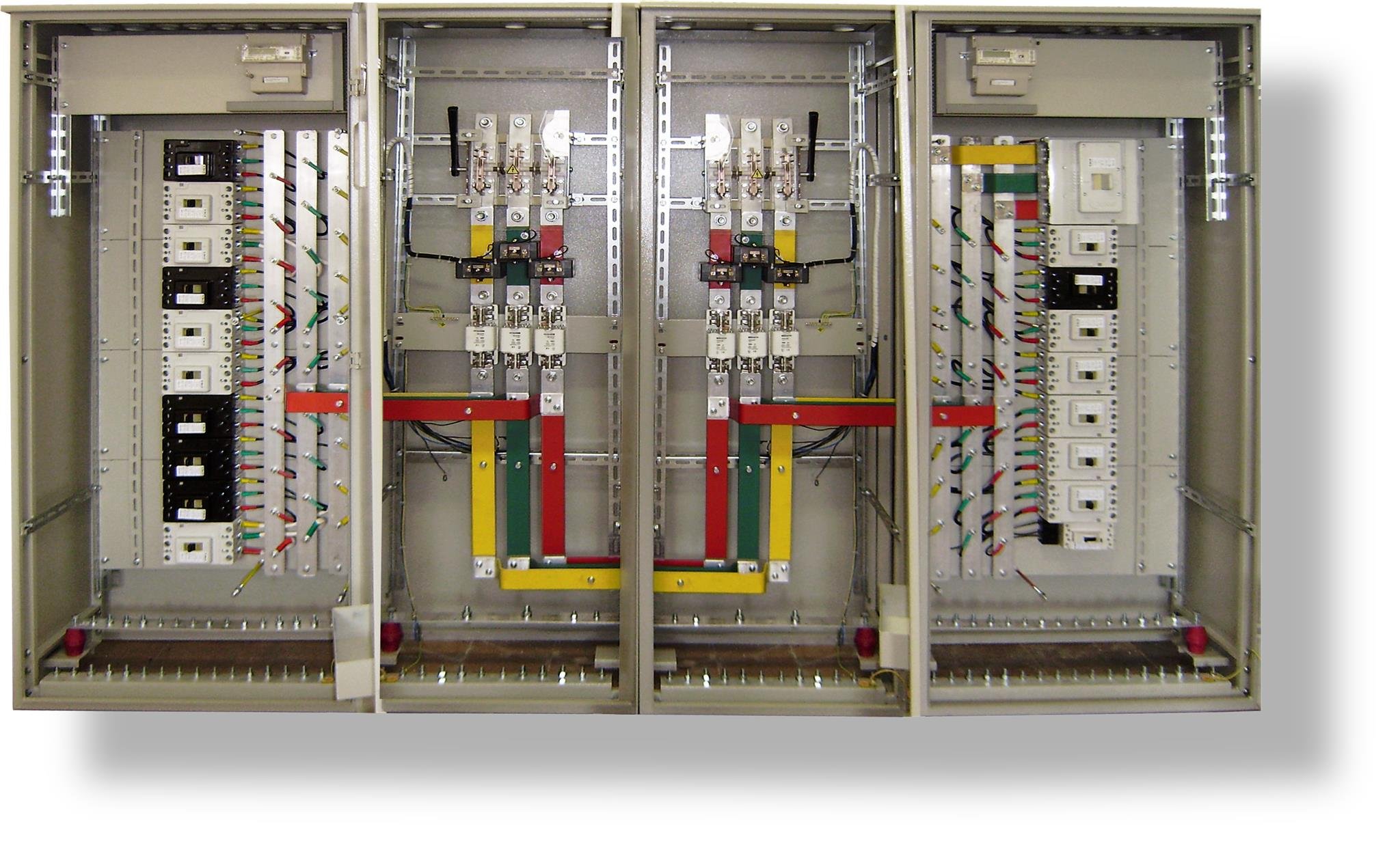

Щит силовой

В зависимости от функционала в конструкции также могут присутствовать и другие элементы. Уточнить комплектацию вы сможете у производителя.

Монтаж РЩ

Если вы купили устройство, тогда помните, что сейчас наступит наиболее важный и ответственный этап. Вам потребуется выполнить установку распределительного щитка. Если вы не обладаете необходимыми знаниями и навыками, тогда установить щиток самостоятельно у вас не получится. Без опыта вы можете напутать соединения и возникнет короткое замыкание. Поэтому для установки щитка лучше всего обратиться к профессионалам. Опытные электрики смогут быстро выполнить установку всех компонентов в электрический щиток.

Где приобрести

Чтобы купить распределительный щит с нужными параметрами, следует перейти в компанию «ЭЛСИН». Специалисты готовы самостоятельно спроектировать, а также изготовить качественное оборудование. ЩР будет изготовляться только из качественных материалов, которые смогут прослужить на протяжении длительного времени. Комплектующие могут быть от иностранного или отечественного производителя. Их выбор будет зависеть только от вашего желания. Конструкции, которые представлены на сайте отлично подойдут для обслуживания разнообразных объектов.

Теперь вы знаете, что представляют собою распределительные щиты. Надеемся, что эта информация была полезной и интересной.

Виды вводно распределительных щитов

Перейти к содержанию

Search for:

В наше время человек настолько привык к электричеству, что вряд ли сможет без него обойтись. При отключении в доме света для нас действительно становится конец света. Поэтому в процессе строительства объект должен быть оснащён безопасной и бесперебойной электросетью.

Встраиваемые и навесные щиты

При подключении электричества к некоему объекту, прежде всего силовой кабель должен подключаться к вводно распределительному щитку. Вводно распределительный щит имеем вид некой коробки, изготовленной из металла или (что значительно лучше) из негорючего пластика. Внутри него установлены счётчик электроэнергии, автоматический выключатель (автомат), УЗО (устройство защитного отключения). Некоторые щиты для большей безопасности оснащаются молниеотводом.

Делятся распределительные щиты на встраиваемые и навесные

Установка встраиваемого щита довольно трудоёмка, зато имеет очень эстетичный вид. Выглядит аккуратно, не выпирает из стены. Устанавливаются такие щиты, как правило, в жилых домах, офисах, предприятиях. Изготавливают их чаще из пластика самозатухающего, не проводящего электрический ток.
Навесной распределительный щит – это железный или пластиковый шкаф, предназначенный для открытой проводки. Применяться может практически в любом помещении. Устанавливается значительно легче, чем встраиваемый. Укомплектовываются они так же как и встраиваемый.

Рассмотрим виды вводно распределительных щитов

ГРЩ — Главные распределительные. Служат для учёта и распределения электроэнергии трёх фазного переменного тока напряжением 220/380 вольт, частотой 50 герц. Для защиты от перегрузок и коротких замыканий.
ВРУ — Вводное распределительное устройство. Необходимо для учёта, распределения и приёма электроэнергии трёхфазного переменного тока напряжением 220/380 вольт, и частотой 50 герц, так же с глухозаземлённой нейтралью. Для защиты от перегрузок и коротких замыканий.
ВР — Устройство автоматического ввода резерва. При исчезновении электроэнергии производит автоматическое переключение на резерв освещения и силового электрооборудования.
ЩМР — Магистральные распределительные. Предназначены для защиты линий от перегрузок. Принимают, распределяют и учитывают электроэнергию трёхфазного переменного тока 220/380 вольт.
ПР — Пункты распределительные. Предназначены для распределения электроэнергии.
ЩБП — Щиты бесперебойного питания. Питают устройства вычислительной техники, систем управления процессами с непрерывной работой, систем связанных с безопасностью, связь, мед. оборудование и другое.
ЩСН — Щиты собственных нужд. Предназначены для питания всевозможного оборудования.
ЩС — Силовые. Устанавливаются для распределения электроэнергии, защиты от перегрузок.
ЩО — Освещения. Предназначены для распределения, включения-отключения электроцепей осветительных сетей.
ШУ — Шкафы управления. Осуществляют управление энергетическим оборудованием.
