Сборка электрического щита для частного дома: пошаговая инструкция, схемы и рекомендации

Как правильно собрать электрический щиток для частного дома. Какие компоненты нужны для сборки щита. Как составить схему электрощита. Какие правила безопасности нужно соблюдать при монтаже. Какие ошибки чаще всего допускают при сборке щитка.

Назначение и функции электрического щита в частном доме

Электрический щит является центральным элементом системы электроснабжения частного дома. Его основные функции:

• Прием электроэнергии от внешней сети
• Распределение электричества по потребителям
• Защита сети от перегрузок и коротких замыканий
• Защита людей от поражения электрическим током
• Учет потребляемой электроэнергии

Правильно собранный электрощит обеспечивает безопасную и надежную работу всей электросети дома. Какие компоненты должны входить в его состав?

Основные компоненты электрического щита

В состав типового электрощита для частного дома обычно входят следующие элементы:

• Вводной автомат — для защиты от перегрузок всей сети
• УЗО (устройство защитного отключения) — для защиты от утечек тока
• Дифференциальные автоматы — совмещают функции автомата и УЗО
• Автоматические выключатели — для защиты отдельных групп потребителей
• Счетчик электроэнергии
• Шины нулевая и заземления
• Контакторы, реле и другие коммутационные устройства

Количество и характеристики компонентов подбираются индивидуально под конкретный дом. Как правильно рассчитать состав электрощита?

Расчет и проектирование схемы электрощита

Проектирование электрощита начинается с составления схемы электроснабжения дома и расчета нагрузок. Для этого нужно:

1. Составить список всех электроприборов с их мощностью
2. Рассчитать суммарную и пиковую нагрузку
3. Определить количество и мощность групп потребителей
4. Выбрать тип системы заземления (TN-C, TN-S, TN-C-S)
5. Начертить принципиальную однолинейную схему щита

На основе схемы подбираются все необходимые компоненты щита. Какие требования предъявляются к сборке электрощита?

Требования к сборке электрического щита

При сборке электрощита необходимо соблюдать следующие основные требования:

• Использовать только сертифицированные комплектующие
• Обеспечить надежное соединение проводников
• Правильно выбрать сечение проводов
• Обеспечить селективность защиты
• Выполнить маркировку всех элементов
• Обеспечить удобный доступ для обслуживания
• Соблюдать требования ПУЭ и других нормативных документов

Соблюдение этих требований гарантирует безопасность и надежность работы электрощита. Как правильно выполнить монтаж щита?

Пошаговая инструкция по сборке электрощита

Процесс сборки электрического щита включает следующие основные этапы:

1. Подготовка места установки щита
2. Монтаж корпуса щита
3. Установка DIN-реек и шин
4. Монтаж модульных устройств (автоматов, УЗО и др.)
5. Прокладка внутренних проводов
6. Подключение вводного кабеля
7. Подключение отходящих линий
8. Маркировка элементов
9. Проверка работоспособности

Каждый этап требует аккуратности и соблюдения правил электробезопасности. Какие инструменты понадобятся для сборки?

Необходимые инструменты и материалы

Для сборки электрощита потребуются следующие инструменты и материалы:

• Отвертки (крестовые и плоские)
• Кусачки и пассатижи
• Монтажный нож
• Инструмент для зачистки проводов
• Мультиметр
• Маркеры для кабеля
• Изолента
• Термоусадочные трубки
• Наконечники и гильзы для проводов
• Винты, гайки, шайбы

Важно использовать качественные инструменты и материалы. Какие еще рекомендации помогут правильно собрать электрощит?

Рекомендации по сборке электрощита

При сборке электрического щита рекомендуется:

• Оставлять запас свободного места (20-30%) для будущего расширения
• Группировать устройства по функциональному назначению
• Использовать цветовую маркировку проводов
• Прокладывать силовые и слаботочные кабели раздельно
• Обеспечить хорошую вентиляцию щита
• Использовать кабельные каналы для укладки проводов
• Выполнять надежную фиксацию всех элементов

Соблюдение этих рекомендаций обеспечит удобство эксплуатации и обслуживания щита. Каких ошибок следует избегать при сборке?

Типичные ошибки при сборке электрощита

При самостоятельной сборке электрощита часто допускаются следующие ошибки:

• Неправильный выбор сечения проводов
• Некачественные соединения проводников
• Отсутствие или неправильное заземление
• Нарушение селективности защиты
• Перегрузка щита (недостаточный запас по мощности)
• Отсутствие маркировки элементов
• Неправильная компоновка устройств

Эти ошибки могут привести к серьезным проблемам в работе электросети. Как обеспечить безопасность при сборке щита?

Меры безопасности при сборке электрощита

При выполнении работ по сборке электрощита необходимо соблюдать следующие меры безопасности:

• Отключить подачу электроэнергии на щит
• Использовать инструменты с изолированными ручками
• Работать в диэлектрических перчатках
• Не касаться оголенных проводников
• Проверять отсутствие напряжения перед работой
• Не работать в одиночку
• Иметь под рукой аптечку первой помощи

Строгое соблюдение правил безопасности позволит избежать травм и несчастных случаев. Кому лучше доверить сборку электрощита?

Сборка и монтаж электрического щита в частном доме в Москве

Зачем нужен электрический щиток

Электрический щиток может быть установлен в самые разные изделия – небольшая пластиковая коробка, которую устанавливают в прихожей/коридоре; или же большой металлический блок, который монтируют в стену дома.

Электрический щит устанавливают в жилых многоэтажных домах, офисных зданиях, в производственных помещениях и, конечно же, в частных домах. В общем везде, где присутствуют линии электропитания.

От назначения щита зависит место его установки. Расположение щита регламентируется нормативными документами.

Электрический бокс для частного дома, как правило, монтируется на фасаде дома, на улице или отдельном столбе.

К функциям электрощитов относят:

• получение электрической энергии от центральной магистрали, которая подведена к частному дому;
• равномерное распределение питания по подведенным кабелям или энергопотребителям;

• защита сети от перегруза и коротких замыканий, а жильцов дома от удара разрядом тока.


Разновидность УЗО

На сегодняшний день существует два типа УЗО.

УЗО «АС» типа – механизм, реагирующий и защищающий от утечки перманентного тока.

УЗО «А» типа – система, которая реагирует на утечку перманентного и пульсирующего тока. Пульсирующий ток сегодня присутствует во многих бытовых приборах – стиральных машинах, пылесосах, даже в зарядных устройствах для телефона.

Для бытовой техники, чья работа тесно связана с контактом с водой, подходит УЗО типа «А» и только он.

УЗО «АС» типа считается устаревшей моделью, не обеспечивающей должной безопасности.

Помимо основных 2 типов УЗО сегодня лидеры рынка выпускают дополнительные типы:

«A-APR» — реагирует на утечку пульсирующего и перманентного тока, обладает стойкостью к ложному срабатыванию;

«F» — реагирует на утечку пульсирующего и перманентного тока, обладает стойкостью к ложному срабатыванию, а также обнаруживает утечку высокочастотного тока;

«B» — обладает всеми характеристиками предыдущей модели и обнаруживает утечку сглаженного или выпрямленного постоянного тока;

«B+» — помимо обнаружения утечки сглаженного или выпрямленного постоянного тока, помогает обнаружить утечку высокочастотных токов.

Из всех перечисленных УЗО наиболее распространен тип «A-APR», его можно найти у крупных поставщиков. А вот остальные типы ввиду узкого и специфического применения встречаются на рынке очень редко.

Для организации и монтажа щитка в частном доме подойдет самый простой УЗО типа «А».

Как составить схему расключения

Схема расключения или монтажный план энергообеспечения объекта составляется до того, как высчитываются размеры бокса и определяются составляющие щитка, защитные механизмы.

Схема позволяет визуализировать все «внутренности» щитка. Это поможет при самостоятельном подключении щитка в частном доме. Опираться на стандартные схемы из интернета в данном случае не стоит, поскольку техника, осветительные приборы и розетки в доме сугубо индивидуальны.

Даже если вы планируете подключать щит на небольшое количество модулей (до 12), лучше всего это делать со схемой. Это проще как минимум потому, что не нужно держать большой объем информации, где каждая деталь имеет значение, в голове.

К тому же, Вы всегда можете обратиться за помощью профессиональных электриков. А со схемой это делать целесообразно.

Главное условие, которым нужно руководствоваться при составлении схемы, это учет всех приборов в доме, потребляющих энергию. К ним относится:

• бытовые устройства;
• розетки;
• осветительные приборы;

• устройства электромонтажа.


Каждая единица электропотребления должна указываться вместе с мощностью, напряжением и необходимой силой тока.

После того, как монтажная схема готова, нужно разделить контуры по группам.

Мощность современной техники довольно высока, поэтому при составлении схемы и делении контуров опирайтесь не на универсальные схемы, а предварительно изучите требования к монтажу и все индивидуальные особенности техники.

На основе этих двух схем составляют план сборки электрического щита.

Установка УЗО – важный пункт, без него подключение и обеспечение безопасности розеток невозможно считать законченной. Это относится и к выделению контуров для мощных устройств – каждая единица техники требует своего механизма отключения.

Контуры, которые относятся к ванной комнате или санузлу, подключаются к УЗО с дифференциальным током. К таким контурам относят линии на стиральную машину, душевую кабину, розетки и пол с подогревом.

Подбор оборудования для монтажа

Прежде, чем приступить к монтажу, необходимо приобрести сам электробокс и необходимые комплектующие, составляющие его наполнение.

Элементы расположены в щитке не просто так. Каждая деталь крепится на специальной дин-рейке, которая представляет собой металлическую планку шириной 3,5 сантиметра. В одном электрическом щитке может быть как одна, так и несколько таких реек.

Одним местом на рейке считается модуль длиной 175 миллиметров. В паспорте электрического щитка прописывается, какое количество модулей может быть расположено в нем.

Выбирая электробокс, важно учитывать количество всех необходимых модулей с запасом. Например, для однокомнатной квартиры подойдет щиток на 24 модуля, а с запасом – на 36.

Доя того, чтобы в дальнейшем упростить себе жизнь и работы, улучшить защиту, а расположение составляющих сделать удобным, лучше выбирать электрощиток полной комплектации. В него входит:

• сменная рама с предусмотренными дин-рейками;
• места для ввода провода и предусмотренные держатели, позволяющие зафиксировать кабель;

• шина рабочего уровня;

• шина защитного уровня;

• органайзер для проводов разного назначения;

• крепления.


Щиты различаются по материалу – из пластика или металла, а также по варианту крепления – навесные и встраиваемые в фасад.

Автоматический выключатель. Помимо коммутирующей имеет две степени защиты – электромагнитный и тепловой расцепитель. Первый ответственен за резкий скачок энергии, а второй – за отключение линии во время перегрузки или перегрева провода.

АВ дается буквенная характеристика (характеристика времени и тока) — «В», «С», «D», «К», «Z». Она отвечает за номинал отключения автоматической системы в случае скачка тока.

Самые распространенные характеристики – «В» и «С». Для первого количество номиналов от трех до пяти, для второго – от пяти до десяти. Именно они используются в быту.

Требования к технике безопасности при сборке и установке щита

Техника безопасности – одно из основных условий успешной работы. Особенно это касается любых манипуляций с электроприборами и установками.

При самостоятельной сборке и монтаже электрического щита в частном доме нужно быть особенно внимательным и осторожным. Электрооборудование постоянно меняется и совершенствуется, меняются типы нагрузки. Требования к нормам безопасности меняются вслед за ними.

Производители электрооборудования в обязательном порядке указывают пределы возможного напряжения – у каждого прибора они индивидуальны.

Стандартные показатели по ГОСТ следующие:

1. сеть на одну фазу — 230 вольт;
2. 230/400 вольт для трехфазной.


При этом нормы ГОСТ допускают отличие от этих показателей на 10%.

В реальности же цифры могут отличаться. Узнать пределы рабочих напряжений конкретных приборов можно с помощью стабилизаторов или же обратившись к специалисту.

Подготовка к сборке и монтажу щитка

Предлагаем ознакомиться с рекомендациями, которые помогут Вам подготовиться к сборке и монтажу электрического щитка:

1.    Электрический щиток лучше всего устанавливать после завершения всех черновых работ, но до чистовой отделки фасада дома. Убедитесь, что на участке не осталось пыльных и грязных работ, которые могли бы испортить электрооборудование.

2.    Оставляйте запас проводов примерно один-два метра при подключении. Это позволит без особых проблем подключить кабели к составляющим щитка, без дополнительного наращивания проводов.

3.    Заранее определите, где у Вас нулевая шина розетки, промаркируйте и внимательно действуйте при подключении системы, чтобы не перепутать УЗО.

4.    Плотно упакуйте все составляющие электробокса, которые будут «на виду» — дверцу, раму, ручку. Монтируйте их в самую последнюю очередь, чтобы не повредить и не испортить внешний вид элементов.

5.    Непременно маркируйте все кабели, чтобы не запутаться. Сделать это можно с помощью малярного скотча и маркера. С промаркированными проводами монтаж идет гораздо проще и быстрее.

6.    Будьте внимательны при подключении автоматов в щитке. Действуйте по инструкциям, прописанным производителями электрооборудования, неспешно и предельно внимательно.

Этапы сборки и монтажа электрического щита

Согласно нормам ГОСТа и ПУЭ, электрические щиты необходимо расположить в вентилируемом помещении с достаточным освещением, уровень влажности в комнате не должен превышать 60%. Устанавливать щиток нужно не ниже 1,4 метра от земли и на расстоянии минимум 15 сантиметров от углов и косяков. Не допустимо устанавливать электрической щиток поблизости труб, по которым проходит газ.

Подвесной электрический щиток монтируется довольно просто – механизм крепится на дюбели, вбитые в стену. Рассмотрим этапы монтажа электрического щитка в стену частного дома.

1 этап. Установка блока в стену.

Корпус должен быть на руках, чтобы измерить его параметры, а также, чтобы использовать электробокс для примерки.

Необходимо разметить место будущего расположения щитка. Для этого понадобится маркер и уровень. С помощью этих инструментов проводим прямую линию, которая будет обозначать низ электробокса. После этого нужно приложить сам корпус к этой линии и обвести его по периметру.

Далее перфоратором высекаем получившееся отверстие в бетонной или кирпичной стене, а после выравниваем внутреннюю поверхность с помощью ручного зубила.

После этого прикладываем корпус к получившейся нише и проверяем, как конструкция входит. Если все отлично, то можно прикрутить монтажный комплект и вставить на место. Далее нужно высверлить отверстия для дюбелей и прикрепить дюбели гвоздями.

Если между стеной и щитком остается пространство, его необходимо заполнить строительной смесью, а потом обязательно замаскировать финишной отделкой, чтобы не было отличий от поверхности стены.

2 этап. Монтаж кабелей.

Современные электробоксы предусматривают отверстия для проводов, и расположены они в нескольких сторон. Однако зачастую используются далеко не все отверстия. Необходимые отверстия выдавливаем по прорезанным линиям. Они обладают стандартным размером 16-20 миллиметров, рассчитанным на размещение гофротрубы, в которой располагаются кабели.

Порядок действий выглядит следующим образом:

• убираем пластины или заглушки;
• подрезаем трубу у стенок щитка;

• располагаем подводящий кабель питания внутри корпуса таким образом, чтобы провод оказался в левом верхнем углу – в месте крепления автомата ввода;

• располагаем кабель на крепежном элементе и закрепляем стяжкой;

• ставим маркировку по термоусадке или изоляции.


Данный порядок действий необходимо проделать со всеми кабелями, которые ведут к потребителям.

Все провода защищены двойной изоляцией, поэтому верхний слой для кабелей внутри щитка не нужен, и его необходимо снять.

А вот вспомогательная маркировка для каждого провода потребуется, поскольку после переплетения кабелей непросто догадаться, какая жила для чего предназначена. Чтобы легко промаркировать провод, достаточно обмотать его малярным скотчем.

После того, как кабели разделены, электрощит можно устанавливать в подготовленную рамку.

Как правило, во время сборки щитка производят отделочные работы, при проведении которых лучше всего прикрыть внутренности щитка во избежание проблем. Для этого используется заглушка из картона.

3 этап. Сборка системы на раме.

Для этого этапа Вам понадобится следующий набор инструментов:

·       крестовые отвертки;

·       шлицевые отвертки;

·       плоскогубцы;

·       круглогубцы;

·       стриппер;

·       ножовка;

·       кусачки;

·       шуруповёрт;

·       тестер;

·       строительный нож.

Монтаж составляющих происходит по групповой или линейной схеме.

Линейная предполагает выставку дифавтоматов и УЗО, а только потом монтаж АВ. Групповая заключается в том, чтобы сначала выставить дифавтомат/УЗО, потом подключённые автоматы, а потом вновь УЗО.

Первая схема гораздо проще в монтаже, а вторая окажется удобнее в ситуации, когда необходимо найти проблему в сети.

Важно не забывать, что провода вводят сверху, а выводят снизу, сечение проводников внутри и снаружи блока должно совпадать.

Лучше всего монтировать схемы цельными кусками кабелей, а не составными из разнообразных отрезков.

После того, как рама будет собрана, необходимо установить ее в корпус щита и подключить к питанию и кабелям потребителей электроэнергии.

4 этап. Подключение системы и проверка ее работы.

На завершающем этапе готовую к использованию раму нужно вставить в корпус в стене – навесной или вмонтированный. Данное действие важно производить только после того, как строительный раствор высохнет. Лучше всего это делать после того, как все отделочные работы будут завершены.

Далее необходимо руководствоваться следующим планом действий:

1.    Отключить щиток от питания и предупредить всех окружающих, чтобы они его не подключали на время работ.

2.    Убрать защитную крышку, после чего отогнуть подведенные в бокс провода наверх.

3.    Вставить подготовленную раму и закрепить её саморезами.

4.    Установить 2 шины – PE и N. PE лучше всего зафиксировать в место, куда уходят провода.

5.    Распределить провода по их назначению – нулевые, фазные и т.д. скрепить получившиеся группы стяжками.

6.    Провода земли подвести к шине PE, после чего промаркировать и подключить кабели с небольшим запасом.

7.    Нулевые провода подвести к шинам группового УЗО, также промаркировать и подключить.

8.    Остальные кабели и оставшийся вводный кабель завести к общей шине, обязательно промаркировать с помощью маркера и малярного скотча и подключить.

9.    К модульным схемам подвести фазные провода, заводя со стороны, противоположной нулевому кабелю. После этого промаркировать, подключить к автоматическому выключателю АВ и дифавтомату.

10. Подвести вводный кабель к верхним зажимам вводного автомата и подключить.

Подключать к шинам кабели нужно в случае, если это не произвели заранее в раме. После того, как все проводники были соединены с нужными шинами или устройствами, необходимо произвести проверку и затянуть крепежи.

Перед запуском проверочных работ все механизмы в щитке должны быть выключены, а вот все электромонтажные приборы в доме: бытовую технику, розетки и освещение необходимо подготовить к эксплуатации.

Подключение УЗО и автоматов нужно выполнять поочередно, а тестирование производить при помощи специальной кнопки. В автоматах проверить напряжение на входных клеммах. После этого включаем автоматы и проверяем наличие напряжения на выходе.

В самом конце проверяем работу линий, определённых под мощную технику – стиральную машину, духовой шкаф, посудомоечную машину и т.д. Включать приборы важно поочередно, при этом нужно внимательно следить за работой техники. Если Вас все устроило, значит можно навешивать дверцу и закрывать электрический щиток.

Рекомендации по компоновке и схеме электрощита

Оставляйте свободное место. Не перегружайте щит. Покупайте щит на количество мест не «в притык», а с хорошим запасом. Это позволит, во-первых, не доставлять в щиток линии уже в первый год использования или вовсе поменять его на щиток больше. Во-вторых, таким образом механизмы щитка и все оборудование в электрическом щитке не будет перегреваться, что свойственно такой технике.

Чаще всего перегреваются реле, поскольку эксплуатируются чаще остальных составляющих щитка.

Некоторое оборудование для электробокса требует расстояния и отступов, о чем производители прямо заявляют. А если и нет, то данную информацию можно найти в свободном доступе в интернете.

Кроме того, свободное место между составляющими щитка обеспечивает свободную проходимость воздуха, что непременно хорошо для естественной вентиляции.

Еще одним аргументом «за» покупку щитка с запасом модулей является более простая группировка линий электросети. Когда в боксе полно свободных модулей, блоки с линиями можно размещать не вплотную друг к другу, а с определенными отступами. Например, блок розеток – пара незанятых модулей – другой блок. Таким образом, все линии отлично поместятся, и их не придется перекладывать на соседнюю рейку.

Безусловно, установить щиток на 46 модулей и занять 44 из них – не ошибка. Но запас пространства – лучшее решение для щитка, если не хотите менять его через год, потому что не осталось свободных модулей.

Принимайте к сведению расположение блоков. При составлении схемы расположения оборудования и группирования его в блоки желательно руководствоваться какой-никакой логикой или воспользоваться готовыми типовыми схемами. Во-первых, такие щитки удобны в эксплуатации. Во-вторых, просты в ремонте. В-третьих, в таких щитках будет проще разобраться Вашим домочадцам и мастерам, которых Вы вызовете для ремонта.

Маркировка элементов обязательна. Маркировка элементов производится с помощью малярного скотча и маркера. Обозначение составляющих щитка занимает не так много времени, а также сэкономит Вам его в будущем при замене какого-то элемента или ремонте. Кроме того, промаркированные элементы упростят жизнь остальным жильцам дома – так они смогут объяснить проблему Вам или мастеру по телефону.

Промаркированные щитки позволят электрикам быстрее разобраться в структуре Вашего щитка и сразу понять, какая линия для чего предназначена.

Не допускайте перегруза проводов. Нежелательно перегружать линии электропитания. Допускается сделать 1 питающий кабель для нескольких небольших потребителей, объединить 2-3 провода средней мощности. Но совсем нерационально навешивать на эти линии еще и мощные нагрузки. Для них лучше всего выделить другую линию. Так они не смогут повлиять на другие кабели, не спровоцируют перенапряжение и короткое замыкание в доме.

Отделение линий. К вопросу о выделении линий. Самые важные нагрузки (они индивидуальны) лучше всего отделять.

Выделение приоритетных линий дает большую гарантию, что они не будут отключены от питания при возникновении проблем с соседними линиями. Здесь же можно повторить пункт про дополнительное пространство между сетями.

Отделять можно и нужно как автоматические выключатели, так и УЗО.

Распределение нагрузки. Если Ваша сеть состоит больше, чем из одной фазы, то помимо разделения электроэнергии по всем фазам, установите амперметры. Эти приборы помогают следить за расходом электричества. Помимо этого, приборы могут при необходимости перераспределить электроэнергию по фазам и перебросить на другие.

Удобное распределение. При составлении плана распределения нагрузки внесите один или два кросс-модуля, которые отвечают за распределение тока по фазам. Неважно, какой это УЗО – однофазный или трех, или же вовсе без него. Кросс-модуль позволяет переносить нагрузку с фазы на фазы, не затрачивая на это много времени и усилий. Установить такой модуль значительно проще, чем каждый раз разбирать механизм.

Не забывайте про резерв. Приобретая и монтируя кабели, делайте это с небольшим запасом. Особенно актуально это для частных секторов, которые не всегда расположены близко к магазинам. Лучше заложить провод с небольшим припасом, чем в критической ситуации ожидать, пока привезут провод или ехать за ним самостоятельно.

С силовым кабелем точно также. Да и вообще, всем оставшимся расходным материалам не сложно найти применение. А вот недостаток чего-то восполнить куда сложнее.

Закупайте материалы по списку. Прежде, чем поехать в магазин за комплектующими для щитка, составьте четкий план того, что именно нужно приобрести. Составьте наглядную схему, на основе нее распишите подробный список необходимых материалов – название, количество, желаемый производитель и даже артикул товара. Таким образом покупки станут проще и приятнее. А список останется, по нему можно будет докупить материалы в случае нехватки, брака или при ремонте.

Главное правило для покупки материалов для щитка – не экономьте. Потому что экономия на электрическом щитке – это, прежде всего, экономия на безопасности Вас и Ваших близких.

Низкая стоимость такого оборудования нередко свидетельствует об отсутствии сертификата у изделия, или же о том, что это подделка.

Лучше не рисковать и приобрести качественный товар у сертифицированного продавца, чем потом мучиться и подвергать опасности всех жителей дома.

Щиток делается один раз лет в 7-10, а то и 30 лет, если комплектующие качественные, а запас модулей продуман хорошо.

Электрический щит не относится к перечню того, на чем моно сэкономить при строительстве частного дома.

Отнеситесь к этому со всей ответственностью.

Сборка электрощитов в Москве и Московской области

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щиток,

Вызвать электрика

Сборка электрического щита

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щиток, устройство, которое является самым важным звеном в системе электроснабжения своего дома.

В нем расположены все устройства защиты, автоматы, счетчик и другие не менее важные устройства. Сборка распределительного щита очень важна и ответственна, поэтому ее лучше доверить профессионалам. Обратившись в нашу компанию, ведущие специалисты- электрики произведут сборку щитов автоматики в кратчайшие сроки и с высоким качеством.

Самостоятельная сборка такого узла доступна только в том случае, если вы обладаете необходимыми знаниями в области электротехники. Любая ошибка сделает работу оборудования небезопасной, а это скажется на всей электрике в доме и вашей бытовой технике. Поэтому монтаж распределительного щита должен проводить только опытный электрик!

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики.

Отзывы наших клиентов

Заказывали в proteambuild полную замену электрики в квартире. Сделали очень аккуратно, убрали за собой мусор. С удовольствием будем обращаться ещё раз!! Большое спасибо за работу!

Обратились за помощью в смене розеток. Приехали быстро, сделали всё качественно. Нареканий к работе никаких. Ребята честно отрабатывают свою зарплату. Буду рекомендовать знакомым!

Респект мастеру Кириллу!!! Менял распределительный щиток. Всё сделал быстро и качественно. Знакомый электрик сказал, что очень редко видит такую хорошую работу.

Сборка электрощитов своими руками

Сборка электрощита своими руками, даже если у вас есть в наличии схема сборки электрощита и необходимый инструмент, — рискованная затея для непрофессионала. Любые электрические работы, проведенные без предварительного профильного обучения, чреваты поломками и ненадежной работой смонтированных и подключенных устройств в дальнейшем. Стоимость сборки электрощита с помощью профессионального электрика в 5-10 раз ниже возможных неполадок, которые неизбежно возникнут после самостоятельной сборки щита.

Заказывайте услугу сборка щитов электрических в сервисе PROTEAMBUILD и пользуйтесь установленным оборудованием со 100% гарантией качества и надежности.

Квалифицированный электрик для сборки электрощитов

У нас выгодно и удобно делать вызов электрика на дом и на нежилые объекты по Москве и Московской области. Наши мастера проводят электротехнические работы любой сложности и имеют все необходимые допуски.

В спектр наших услуг входит:

• сборка электрощита для частного дома 220 В;
• монтаж щитовой секции на дачах в СНТ;
• сборка электрощита для частного дома 380 В;
• установка электрического распределительного щита стандартного напряжения в коммерческих, офисных и складских зданиях;
• сборка электрощита в квартире;
• монтаж и подключение щитовых боксов в помещениях для отдыха, спорта, лечения, косметологии и пр.
• сборка электрощита 380 В на производствах и в коммерческих зданиях.

Нужна консультация по вопросам целесообразности приобретения электрощита купить который вам предлагают, и не можете решить какое щитовое оборудование подойдет в вашей ситуации? Звоните нашим менеджерам.

Заказать услугу электрик для сборки электрощита 380 В, 220 В и узнать расценки на сборку электрощитов легко. Набирайте телефонный номер, который указан в верху этой страницы или напишите нам в чате на этом сайте.

Монтаж распределительного щита

Монтаж распределительного щита

осуществляется профессионалами нашей команды круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

• Скрытым: щиток не видно.
• Накладным: корпус щитка заметен.

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

• Штробление стен (при скрытой установке)
• Ввод и подключение
• Установка кросс-модулей и счетчиков
• Установка автоматов, рубильников, устройств защитного отключения
• Монтаж корпуса
• Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Сборка распределительного электрощита в Севастополе

В современных квартирах, домах появляется все больше бытовой техники. Для недопущения дисбалансов в электроцепи, вызываемых подключением дополнительной нагрузки, электросеть следует разделить на отдельные участки. Такое разделение нужно выполнять через сборку отдельных электрощитов. Для решения данной задачи прозвоните в «Эксперт Ремонт» и вызовите электрика на дом.

Сборка электрощита в квартире вместе с «Эксперт Ремонт» – доступно и просто

Мы защитим жильцов вашего дома, квартиры и саму электросеть, установив электрощитки, укомплектованные защитными механизмами. Мы создадим устойчивую, масштабируемую систему электрощитов. Сотрудничество с “Эксперт Ремонт” приносит множество выгод.

• Предлагаем гибкие расценки на сборку электрощитов — наши цены ниже, чем у конкурентов.
• Гарантируем качественный монтаж системы электрощитов с созданием оптимальной схемы их размещения.
• Опыт и знания специалистов компании уже неоднократно доказаны успешным завершением множества аналогичных проектов.

Цена сборку электрощита и электромонтажные работы

1	Отверстие для подрозетника в газоблоке	шт.	70
2	Отверстие для подрозетника в кирпиче	шт.	120
3	Отверстие для подрозетника в бетоне	шт.	250
4	Монтаж подрозетника	шт.	80
5	Монтаж распред коробки	шт.	120
6	Прокладка кабелей питания и тв	м.п	60
7	Прокладка кабеля по потолку в гофре	м.п	120
8	Штробление стен из газоблока под кабель	м.п	80
9	Скрутка и спайка контактов в распред коробке	контакт.	120
10	Монтаж точечного светильника	шт.	300
11	Монтаж люстры	шт.	от 800
12	Монтаж электрощита в стену	шт.	от 1000
13	Монтаж однополюсного автомата	шт.	300
14	Монтаж  (розетка, выключатель)	шт.	120
15	Монтаж диодной ленты	м.п	150
16	Монтаж трансформатора	шт.	500
17	Кабель канал	м.п.	100
18	Диагностика старой проводки питания	шт.	от  3000

Установим распределительные щиты и электрощиты участков

Прежде всего, уточним. В доме могут быть установлены распредщит и электрощитки отдельных участков. При выполнении сборки электрощитов для дома следует точно понимать для чего выполняется подключение электрического щита.

• Установку обыкновенного электрощита выполняют на отдельном участке. С этого устройства обеспечивают электроэнергией электроприборы участка, ведут учет потребленной электроэнергии.
• Распределительный щит подключают к электрощитам участков. В его состав могут включать электросчетчики, подсчитывающие суммарный расход электроэнергии. Здесь предусматривается возможность обесточивания отдельных участков.

Электрики компании правильно спроектируют схему, выполнят сборку и установку электрощита любого типа для частного дома, квартиры. Созданная план-схема позволит учесть всех потребителей системы электроснабжения.



Что мы установим при сборке электрощита в квартире

Сборка электрического щита должна включать не только стандартный набор электроприборов. Хороший щит должен быть легко масштабирован — при необходимости сюда должны быть добавлены дополнительные устройства. Что же войдет в стандартный щиток?

• При сборке и монтаже электрощита в квартире должны быть предусмотрены автоматы отключения электроэнергии — автоматический выключатель, УЗО или дифференциальный автомат.
• Электроприбор для учета расходуемой электроэнергии. Схему подключения этого прибора согласовывают с поставщиком электроэнергии.
• Защитные автоматы, предусмотренные для каждой отдельной линии потребителей электроэнергии. Примером, послужат отдельно подключаемые электроприборы: стиральная машинка, электроплита, душевая кабинка.
• Дин-рейки заземления.
• Точки быстрой проверки наличия электропитания, если щиток предполагается в закрытом виде.

Правильная сборка распределительного электрощита предполагает обустройство «лишних» ответвлений кабеля электросети. Собирать такую систему, возможно, дороже, однако она позволит застраховать электросистему от возможных перегрузок. Никогда не будет лишним улучшить запас прочности электрической цепи.

Как выполняем работу

Монтаж распредщитов — длительный, многоэтапный процесс. Определим ряд стандартных процедур при выполнении сборки.

• Предварительная сборка. Выполняется предварительная сборка корпуса щитка, его подготовка к посадке на обозначенное в схеме место.
• Подгонка кабелей по длине для более удобного подключения к автоматическим средствам обесточивания.
• Прокладка проводников в корпусе щита в соответствии со схемой установки электроприборов щитка.
• Фиксация устройств защиты на Дин-рейке, электросчетчика и других электроприборов.
• Выполнение подключения проводников к установленным в щит электроприборам.
• Подключение кабеля ввода к главному автомату щитка.
• Тестирование получившейся системы.

Правильная установка щита должна обеспечивать три главные функции: возможность своевременного обесточивания электросистемы, защиту от утечек тока, учет потребляемой электроэнергии.

Сборка электрощита — теория

Электрический распределительный щит, который устанавливается на входе в квартиру или частный дом – это своеобразный «центральный пульт управления» для домашней электропроводки, куда подключены все выводящие кабели, контрольные приборы, переключатели и предохранительные модули. Его установка актуальна в современном доме, где работает множество токопотребляющих устройств (медиааппаратура, системы связи и телекоммуникаций, бытовая техника) и необходима сложная схема электропроводки, профессиональный монтаж и подключение.
Современная электросхема предполагает установку двух щитов – распределительного (монтируется внутри квартиры) и учетного (устанавливается в подъезде). От распределительного щита идет разводка на розеточные группы, осветительные приборы, систему водоподогрева (бойлер), электроплиту, стиральную машину и т.д. В щитке устанавливаются клеммники нулевая и общая шины, автоматы и предохранители, устройство дифференциального тока до 30А.

Выбор электрощита для дома

Самый простой вариант – электрощит в сборе от профессиональной электромонтажной организации, который устанавливается после изучения общей электронагрузки и схемы проводки в доме. Однако, обладая некоторыми знаниями в области электричества и навыками электромонтажа, вы можете собрать электрощит своими руками.

Начнем с выбора оборудования. Все щитки делятся на два типа по принципу монтажа:

• Накладные (наружные) – габаритные, устанавливаются сверху на стену в доме, гараже, технических помещениях.
• Встроенные (внутренние) – компактные, «утапливаются» в подготовленную нишу в жилых и маленьких технических помещениях, более надежны и электробезопасны.

По конструктивным материалам принято также различать электрощиты:

• Металлические – тяжелые, прочные и долговечные (до 20 лет), обычно встраиваемые в нишу, хорошо выдерживают температурные перепады и механические нагрузки, могут запираться на ключ, устанавливаются в общественных местах и на лестничных площадках.
• Пластиковые – легкие и более эстетичные конструкции наружной установки, которые оптимальны для внутренней установки в доме или квартире, могут закрываться подвижными панелями.

Значение также имеют размеры электрощитов, выбор которых зависит от количеств монтируемых внутри подключений, автоматов, реле, приборов учета и кабельных клеммников. Для этого вам необходима предварительно составленная общая схема расположения электрооборудования и прокладки кабельных трасс. На ее основании составляется схема сборки электрощита, и определяются его габариты. Кроме того, следует учитывать также максимальные длины шин и DIN-реек, на которых монтируются электрооборудование. При составлении схемы подключений и соединений, также делайте поправку на «свободную» укладку соединительных проводов между устройствами в щитке и внешних выводов.

Важно! При всем удобстве встраиваемых электрощитов, не всегда есть возможность вырезать в стене нишу (например, если стена несущая).

Сборка электрощита

Как собрать электрощит? Благодаря унифицированной конструкции сделать это не сложно.

• Все устройства в электрощитке должны монтироваться параллельно на монтажную DIN-рейку и одно-, двух- и трехфазные шины-«гребенки»;
• Кабельные соединения прокладываются через контактную шину;
• Подключения всех уровней устройств должны подключаться через клеммники и многополюсные автоматы (все незанятые места просто закрываются заглушками).
• Кабели укладываются плотными пучками и соединяются фиксаторами, стяжками, зажимами и скобами.
• Разводка кабелей выполняется с помощью размножителей или клеммных колодок, которые также крепятся к монтажной реке.

Контакты быстро и безопасно подключаются защелкивающимися замками, что позволяет сократить количество инструмента и исключить истирание изоляции.

Порядок монтажа

1. Подготовка стены под установку короба.
2. Установка задней стенки и прокладка вводного кабеля.
3. Установка рейки, «гребенок» и клеммников.
4. Закладка соединительных проводов.
5. Установка электрооборудования.
6. Подключение устройств между собой и к выводящим кабелям.
7. Подключение электрощита к сети питания.

При правильной сборке, оборудование и кабели должны занимать не более 50% общей внутренней площади, а проводка с шинами и рейками — не более 15% занятого пространства.

Помощь электромонтажников

Специалисты по электромонтажу рекомендуют не заниматься самостоятельной установкой электрощитов, особенно если необходимо подключение 3-фазной сети на 380 вольт. Если необходима сборка и монтаж электрощита, обратитесь к авторитетной электромонтажной компании, которая обеспечит полный комплекс работ:

• расчеты и составление электрической схемы;
• подбор материалов, типа конструкции и комплекта оборудования;
• сборку щитка на заказ;
• установку и подключение электрощитовой;
• выдачу гарантии и послегарантийное обслуживание электрощита.

Стоимость сборки и установки электрощитов зависит от сложности электрической схемы, типа электрощита, количества устройств и особенностей монтажа.

Отправить заявку

Имя*

Номер телефона*

E-mail

Прикрепить файл

Комментарий

* — поля, обязательные для заполнения

Ваша заявка успешно отправлена

Сборка и монтаж распределительного щита в квартире или частном доме

Для людей, далёких от глубоких познаний электрики, распределительный щит в квартире или доме – это короб с кучей проводов и электрическим счётчиком внутри. Им совершенно непонятно, по какому методу там все собрано, а лезть в этот щит и вовсе страшно!

Если мы описали ваши ощущения при виде этого устройства, можете быть спокойны – вы здравомыслящий человек! Действительно, распределительный щит в сборе – это сложная и не всегда безопасная вещь.

Для грамотного проектирования и сборки распределительного щита в квартире или частном доме нужны только профессиональные знания и умения.

Собрать электрощит невозможно без:

• Наличия проекта электрической проводки.
• Схемы сборки щита.
• Наличия места для его монтажа.
• Верного выбора корпуса щитка.
• Профессионального выбора комплектующих.
• Квалифицированной установки оборудования.
• Правильного подключения щита к кабелю электрического питания.

Важно! Из-за любой оплошности оборудование может работать небезопасно, что может привести к проблемам со всеми электроприборами в квартире или доме. Следовательно, сборку распределительного щита должен осуществлять только квалифицированный электрик!

Ваша задача – следить за работой мастера и знать, с какой целью была выбрана та или иная деталь.

Поэтому, иметь представление о том, как устроен электрощит и об особенностях его монтажа все же стоит.

Как выбрать место для установки электрощита?

Если речь идёт о квартире – рациональнее всего размещать щиток около двери при входе, высотой на уровне глаз человека среднего роста. Ведь тогда не нужно протягивать питающий кабель из подъезда на большое расстояние внутрь помещения, а данные счётчика так фиксировать удобнее.

Перед тем, как начать установку распределительного щита в частном доме, нужно обязательно узнать, где и каким образом заведен или планируется заводить кабель: от воздушной, либо подземной линии электропитания.

Элементы конструкции электрощита

Для монтажа распределительного щита чаще применяют:

• Вводной автомат, который монтируется на защиту всего контура проводки. К его клеммам присоединяются жилы основного входящего кабеля. Чтобы было удобно работать с распределительным щитом, нередко монтируется рубильник, позволяющий прекратить подачу тока на всю сборку при необходимости, а также отключить снабжение электричеством всего помещения.
• Счётчик электрической энергии, который позволяет вести учет расхода электрической энергии в частном доме или квартире.
• Устройство защитного отключения, предотвращающее пожар и поражение электротоком. Данных устройств (УЗО) может быть одно или больше, они монтируются на линии с увеличенным энергопотреблением.
• Линейные автоматы, необходимые для разных линий помещений, осветительных приборов или бытовой техники. Данные устройства разъединяют цепь, когда выявляют перегруженность по току или короткое замыкание, тем самым защищая проводку от плавления и предотвращая ее возгорание.
• Диффавтомат защиты. В некоторых случаях устанавливается взамен пары автомат совместно с УЗО на отдельных линиях питания электрических приборов.
• DIN-рейка – деталь монтажа для установки приборов, которая закрепляется на задней поверхности распределительного щита. Число таких реек зависит от схемы монтажа.
• Шины для соединения. Необходимы, чтобы соединить и подключить рабочие нули и заземляющие кабели.
• Шины для распределения. Монтируются, чтобы “связать” линейные автоматы, диффавтоматы и УЗО. Такие шины по внешнему виду напоминают гребенки, которые надежно соединяют ряд автоматов при помощи входного клеммника.

Виды корпусов электрощитов

Все корпуса делятся на 2 вида:

1. По материалу, из которого он изготовлен – металлический или пластиковый.
2. По варианту монтажа – навесной или встраиваемый распределительный щит.

Совет! Выбирая встроенный распределительный щит, смонтируйте нишу для него чуть больше габаритов самого корпуса. Ведь при монтаже намного удобнее заделать небольшие щели монтажной пены или алебастром, чем впихивать щит в нишу впритык.

Если у вас остались вопросы, смело обращайтесь в нашу компанию СтройДом. Монтаж электросистем для частных домов и коттеджей – одно из направлений нашей деятельности. Мы готовы помочь вам с выбором корпуса электрощита, автоматов, УЗО, диффавтомата, шин и дин-реек, а также профессионально собрать электрощит, согласно вашему проекту.

А вообще мы занимаемся строительством коттеджей под ключ в Санкт-Петербурге и Ленинградской области. Строим быстро, недорого и на века!

Сборка и монтаж электрического щита в квартире ⋆ Харьков

Одним из основных элементов электроснабжения в квартире, является вводно-распределительное устройство – электрический щиток. Сборка и монтаж электрического щитка в квартире Харькова – это ответственный вид работы, где нет мелочей. Заказать правильную сборку электрощитового оборудования и монтаж щита по Харькову и области можно у нас на сайте, позвонив по телефонам.

Цена на установку, сборку и подключение квартирного электрощита варьируется в зависимости от параметров, размеров и наполнения, будь то сборка щита на 24 модуля или на 36 модулей.

Установка и сборка внутр. щитка	Кирпич, бетон, гипсокартон
12 модулей	350 грн
24 модуля	500 грн
36 модулей	650 грн
48 модулей	750 грн
60 модулей	850 грн
Установка и сборка накладного щитка
12 модулей	350 грн
24 модуля	450 грн
36 модулей	550 грн
Сборка автоматики в щитке ( установка автомата в щиток цена)	150 грн/модуль

Подробную стоимость и другие расценки на работы смотрите в прайсе.

Монтаж электрического щита видео.

В видео ролике поэтапно показано как расключить щиток, а именно установка силового щита abb u62 на 144 модуля. В процесс входит:

• штробление,
• оштукатуривание ниши,
• крепление щита и
• обустройство необходимых закладных.

Что такое электрический распределительный щит.

Почти в каждом доме или квартире должен быть установлен электрический распределительный щит. Электрический распределительный щит – это устройство, которое используется для направления электричества от источника питания к другим областям использования.

Он собирается из одной или нескольких панелей. Каждая из панелей имеет ряд переключателей, которые позволяют контролировать поток электроэнергии.

Используя переключатели, можно регулировать напряжение, которое передается на подключенные устройства. Это контролирует поток электричества и гарантирует целостность схемы.

Зачем нужен электрощит.

Электрический распределительный щит повышает безопасность использования электричества при работе различных приборов, машин и других устройств.

Правильно собранный электрощит обеспечит:

• безопасность,
• своевременное отключение защиты,
• слежение за количеством энергии поступающей на объект,
• управлением энергии на группы потребителей и
• удобство обслуживания.

Где устанавливать электрощит.

Электрический щит в квартире устанавливают около входной двери, учитывая с какой стороны подводится вводный кабель с подъездной площадки. Это делается для удобства.

Какие требования предъявляют к щиту при установке.

Для свободного доступа к распределительному щиту подход к нему должен быть свободным.

Высота установки – 140-170 см.

Расстояние от коммуникаций трубопроводов, как водоснабжения и отопления, так и газовых, должно быть не менее 50 см.

Запрещается устанавливать электрощит в квартире, если сверху находятся ванны, санузлы и другие помещения с большим риском затопления.

Какие бывают электрощиты по способу монтажа.

По способу установки щит распределительный электрический для квартир бывает двух видов – навесной и встроенный.

Щит распределительный навесной.

Такой щит крепится на стену. Крепление должно быть надёжным и выбираться в зависимости от материала основания. Здесь корпус щита находится на поверхности. Такие электрощиты устанавливают при открытой проводке.

Щит распределительный встроенный.

Этот щиток устанавливается в нишах стен. Углубления в стене либо делают сами, либо в стене уже предусмотрено место для установки электрических щитов.

Такие коммутационные щиты не портят внешнего вида помещений и ставят только при скрытой проводке.

Какие бывают электрические щитки по материалу изготовления.

Корпус электрощита для квартиры изготавливается из пластика или металла.

Электрощит из пластика.

Пластиковые щиты имеют многообразный дизайн и вписываются в любой интерьер. Корпус сделан из ПХВ, а дверца имеет прозрачные вставки, для контроля приборов учёта.

Отличия электрощитов из металла.

Металлические электрощиты имеют более прочный корпус. В чём и заключается их преимущество. Дверцы могут иметь стеклянные или пластиковые окна, для снятия показаний счётчиков. На некоторых моделях установлены замки, для исключения доступа, к примеру, детей.

Виды электрических щитков по степени защиты.

Как различаются коммутационные щиты по степени их защиты представлено в таблице:

Как выбрать электрический щиток в квартиру.

Основным параметром выбора электрощита является его размеры – количество модульных мест. Перед выбором электрощита, необходимо по схеме посчитать количество модулей, учесть их габариты.

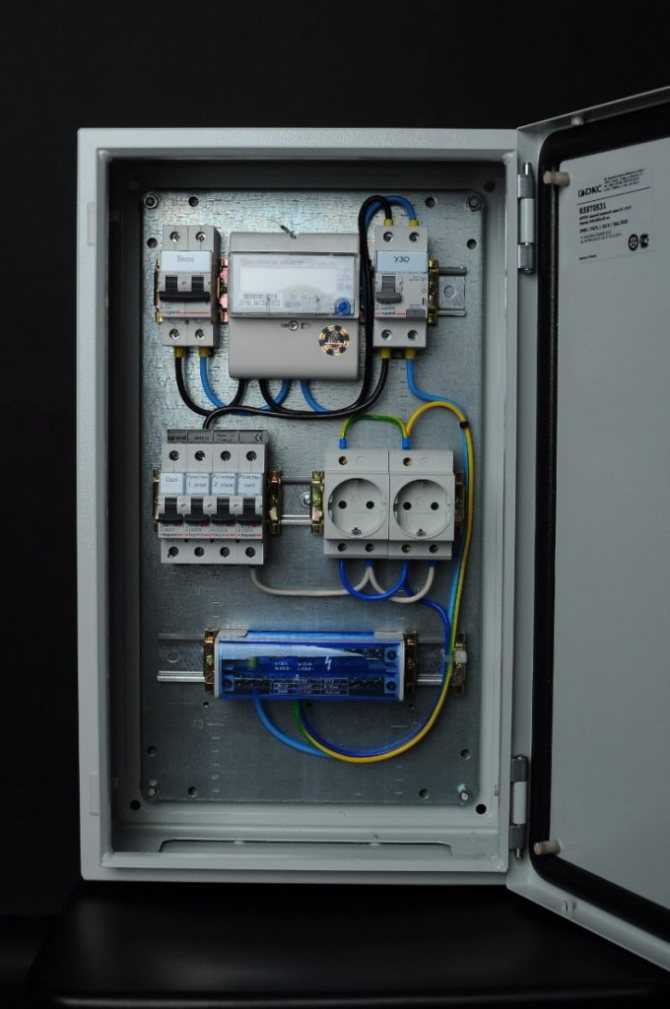

Как правильно собрать электрощит.

Для начала надо определиться с наполнением щитка. Что за элементы и какое количество будет представлено при монтаже.

В сборку распределительного электрощита обычно входят такие элементы:

Вводной автомат.

Он служит для защиты проводки и быстрого отключения напряжения. Защищает всю электросистему квартиры от перегрузок и контролирует нужную нагрузку для данного помещения.

Электрический счётчик.

Счетчик устанавливается на вводе после автомата. Предназначен для контроля потребляемой электроенергии.

Устройство защитного отключения.

УЗО контролирует входящий и исходящий ток. Предназначено для защиты человека от поражения электротоком.

Автоматические выключатели.

Такие выключатели (автоматы защиты) устанавливаются на каждой линии. Предназначены для защиты цепи от перегрева или возникновения КЗ, при возникновении которого – отключают необходимую линию.

Ставятся например: на освещение, на электроплиту (мощный потребитель), на телевизор или холодильник (потребители средней мощности).

Дифференциальный автомат защиты.

Дифавтомат – комбинированный прибор, замещающий обычный автомат и УЗО. Также предназначен для защиты сети.

ДИН-рейки.

DIN-рейки – металлические планки, куда крепится всё оборудование. Устанавливается на задней стенке распределительного щита. Количество ДИН реек зависит от количества модулей.

Распределительные шины.

Они обеспечивают соединение оборудования при монтаже электрощита.

Соединительные шины.

К ним подключаются и объединяются общие нулевые и заземляющие провода.

Модульная розетка.

Желательно установить модульную розетку. Она пригодится для подключения освещения или электроинструмента при ремонтных работах, когда все другие линии будут отключены.

Что надо учитывать при монтаже электрического распредщитка.

Перед тем, как производить монтаж распределительного щита, нужно распределить потребителей электроэнергии по группам. В отдельные группы должны быть выделены:

• Розеточная группа. Здесь распределение идёт по комнатам – спальня, коридор, кухня, санузел, зал. Для каждой комнаты должна идти отдельная линия;

• Группа освещения. Так же идёт отдельно, как и розеточная выводится на свой отдельный автоматический выключатель;

• Силовая группа. Здесь подключаются более мощные потребители – электроплиты, бойлер, стиральная машина.

Схема монтажа электрического щитка в квартире.

Составление схемы монтажа, лучше доверить опытному электрику. На ней должно быть указано оборудование для сборки распределительного щита, применяемые провода и их маркировка.

Перед самой сборкой распределительного щита необходимо его подготовить.

Что надо сделать перед сборкой распредщита.

• Вытащить заглушки, если не хватает отверстий для вводных проводов, необходимо вырезать дополнительные;
• Установить Дин рейки;
• Закрепить шины заземления и нуля;
• Установить монтажные кронштейны;

Монтаж производится заранее подготовленными проводами. Их необходимо примерно подобрать по длине.

Провод лучше выбрать медный одножильный, он менее ломкий, чем алюминиевый и выдерживает большую нагрузку. Одножильные провода проще и аккуратнее закреплять.

Видео обзор правильной сборки распределительного электрического щитка в квартире под счетчик и автоматы.

Что показано в видео. Квартирный щит hager volta на 60 модулей. Применение контакторов коммутируемых «мастер выключателем» на две клавиши. Закладные трубы для дальнейшей протяжки кабеля. Слаботочный щит и много чего интересного.

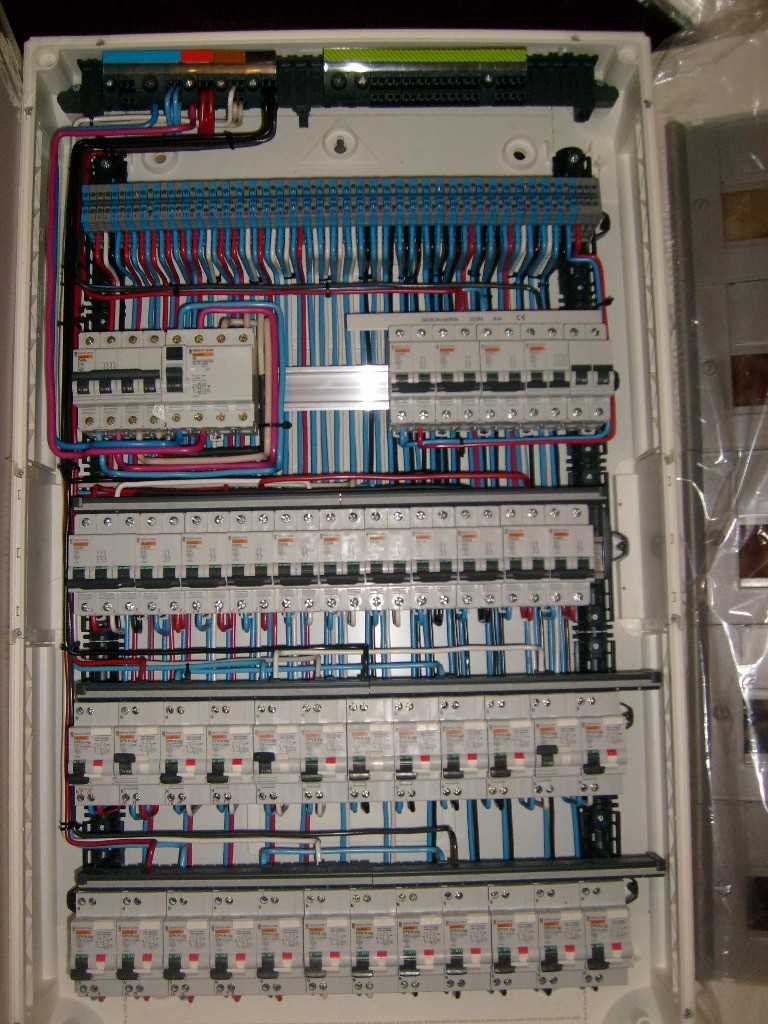

Этапы монтажа электрощитка.

Подготовительные работы.

Удаляем изоляцию с концов проводов, стараясь не повредить металлические жилы. Заранее провода желательно помечать, маркируя с помощью маркера и малярного скотча.

Основная сборка и расключение прибора.

Устанавливаем и фиксируем на дин рейки модульные устройства.

Заводим в щиток кабель ввода и другие провода. Вводной кабель желательно размещать на минимальном расстоянии с автоматом ввода. Все провода и кабеля фиксируем пластиковыми хомутами.

Устанавливаем электрощит по месту крепления.

Коммутация автоматов в щите, а так же нулевыми шинами, осуществляется проводами одинакового сечения. Подключают автоматические выключатели сверху, а снизу выходят выводные провода.

При использовании многожильных проводов, необходимо применять специальные наконечники НШВИ. Закреплять многожильный провод без наконечников к клеммам автоматов, запрещается.

На одну клемму нельзя крепить провода разного сечения. Все соединения выполняются только цельными проводами. Скрутки и спайки в электрощите недопустимы.

Подключение электрощита производится кабелем ввода, через вводный автомат. Заземление подключается к шине.

Завершающий шаг.

Проверка правильной сборки электрошкафа осуществляется подачей напряжения на каждую линию по отдельности. Если проблем не возникает, подаём нагрузку на всю систему. Вот и собран готовый электрощиток.

Конечные действия после правильной сборки и монтажа: капитально закрепить электрощит, сделать маркировку автоматики.

Обязательно относитесь к электричеству с уважением, которого оно заслуживает. Всегда осторожно открывайте дверцу распределительной коробки и избегайте попадания влаги вокруг устройства. Будьте осторожны при работе с электрическими элементами.

Нормальная работа электроснабжения в квартире, зависит от внимательного и аккуратного монтажа. А сама сборка и монтаж электрического щита в квартире должна производиться по грамотно составленной схеме, которую должен делать специалист электрик.

Мы предлагаем сборку электрощитов в Харькове на заказ из качественных материалов, а также установку щитков в квартирах по доступным ценам. Обращайтесь!

Как собрать электрощит

Массовое строительство жилого фонда и продолжающаяся реконструкция старых домов подталкивают владельцев квартир к необходимости самостоятельно разбираться в технологиях выполнения электромонтажных работ в своих помещениях. Это позволяет создать индивидуальную электрическую систему, отвечающую конкретным потребностям владельца, а не использовать типовую схему, рассчитанную на рядового потребителя.

Как выбрать место для электрощита

Чтобы правильно собрать электрощит в новостройке квартиры, необходимо составить проект, в котором необходимо предусмотреть детальное выполнение их нужд внутри каждой комнаты, продумать расположение светильников и выключателей для них, количество розеток для переносных и стационарных электроприборов.

Одновременно с электрическими проводами часто приходится прокладывать трубопроводы водоснабжения, отопления, телефонные линии, антенные кабели, компьютерную сеть, домофон, сигнализацию и другие слаботочные цепи. Оптимизация маршрутов всех этих систем — лишь часть развития проекта.

Электрощиток – место, где кабель, идущий от энергоснабжающей организации, подключается к электросчетчику для дальнейшего распределения электроэнергии потребителям квартиры через коммутационные автоматы.

Целью проекта является определение наиболее подходящего места для ввода электрощита. В последнее время его принято устанавливать не на лестничной площадке, как это делалось в прошлом веке, а внутри квартиры. Это исключает несанкционированный доступ к оборудованию и создает определенные удобства.

Обычно расположение щитка выбирают в коридоре возле входной двери на высоте уровня лица, так как так жильцам удобно снимать показания приборов учета и отключать лишних потребителей при выходе из квартиры. А при монтаже длина силового кабеля уменьшается.

При выборе места для щита владельцы коттеджа и частного дома должны учитывать безопасную организацию ввода устройства в здание, конструкцию ответвления от воздушной линии электропередач или кабельной линии, согласовывать их устройство с энергоснабжающей организацией.

Как выбрать конструкцию электрощита

В жилых домах применяют два вида разводки:

Под них выпускаются электрощиты, которые можно просто прикрепить к внешней стороне стены или установить внутри нее, сделать соответствующую выемку.

Материал коробки с клапаном рассчитан на долгий срок службы. Это может быть:

• металл;

• прочный пластик.

Наружная и внутренняя декоративная отделка, выполненная в различных цветовых оттенках, позволяет сделать качественный выбор для оформления любого помещения.

Ответственные устройства расположены внутри щита. Доступ к ним посторонних лиц и детей следует ограничить, закрыв дверь на замок, ключ от которого необходимо хранить в отдельном месте. Для наблюдения за счетчиком достаточно иметь окошко на двери.

Практические большинство современных щитов выпускаются для удобного и надежного размещения электроприборов на DIN-рейке. Такие конструкции следует использовать. Они значительно экономят место и позволяют легко демонтировать неисправное устройство.

Для фиксации станка достаточно поставить его задним пазом к рейке, отверткой вытянуть защелку крепления, слегка нажать на корпус и освободить фиксатор. Снятие производится в обратном порядке.

На DIN-рейку можно монтировать клеммные колодки и шины в сборе различными способами.

С точки зрения электрика необходимо подобрать электрощит по габаритам для размещения внутри всех необходимых коммутационных аппаратов, защитных устройств, приборов учета и контроля. Поэтому перед посещением магазина важно завершить создание проекта электропроводки и определиться со всеми электроприборами, которые следует разместить внутри.

Кроме того, практика показала, что современные люди постоянно приобретают различное электрооборудование, и для него необходимо создавать дополнительные линии электропередач. Иногда владельцам даже приходилось доставлять второй распределительный щит рядом с основным. Поэтому при выборе дизайна всегда рекомендуется создавать запас внутреннего пространства.

Примерная схема выбора и подключения коммутационных аппаратов и защит для размещения внутри корпуса щитка приведена на рисунке. Состав комплектующих частей в каждом отдельном случае может существенно различаться.

Здесь показано, что напряжение от панели доступа подается силовым кабелем с тремя жилами:

1. L – фаза сети;

2. N — рабочий ноль;

3. РЕ — защитный проводник.

Для наглядности каждый из них выделен своим цветом: красным, синим и желто-зеленым, которые на практике используются для обозначения проводов.

Фазный и нулевой провода подключаются к вводному выключателю или пакетному выключателю (выключателю), а защитный РЕ-проводник сразу выводится на его шину. С его помощью он разводит всех потребителей с жилами отходящих кабелей.

От вводного автомата напряжение поступает на счетчик и после него — далее в цепь. На снимке видно, что для этой цепи используются медные провода сечением 10 мм квадратные, которые будут воспринимать максимальную нагрузку всех подключенных устройств. Следует отметить, что доступ к клеммной колодке счетчика и контактам вводного автоматического выключателя после завершения монтажа будет опломбирован представителем энергонадзора.

После электросчетчика устанавливается противопожарное УЗО с уставкой на утечку 300 мА и номинальным током электрической цепи. Поскольку устройство защитного отключения может сгореть от токов короткого замыкания, оно защищено автоматическим выключателем соответствующего номинала.

На приведенной выше схеме этот переключатель дублирует входной автомат, поэтому сюда его ставить нельзя. Но он понадобится, если используется выключатель или выключатель.

Рабочий ноль после выхода УЗО противопожарной защиты подключается к его шине, а с нее выводится на потребителей. При установке на линиях УЗО или дифференциальных автоматов нулевой провод пропускают через них.

В качестве примера показано, что все электропотребители квартиры разбиты проектом на шесть линий. Важно соблюдать принцип не только их территориального объединения, но и распределения мощности нагрузки. Итак, электрическая плита подключена отдельной линией с жилами квадратного сечения 4 мм, и автоматическим выключателем на 32 ампера.

Телевизор, компьютер, розетка для портативных электроприборов могут быть объединены в одну цепь, выполненную из квадратных проводов 2,5 мм и запитанную от 20-амперного автомата. Таким же образом поступают с другими потребителями.

Во всех электрических устройствах, до которых может дотронуться человек, УЗО или дифференциальные автоматы. На схеме видно, что в целях экономии от них отказались в осветительных цепях.

Каждое УЗО управляет определенным участком цепи. В него может входить несколько потребителей. Это сэкономит место в щите и деньги. А вот при срабатывании УЗО надо будет искать его причину — место нарушения изоляции.

Чем больше устройств соединено в цепочку, тем сложнее определить место неисправности. Вполне возможно, что токи утечки через каждое устройство не опасны, а их суммарное значение превышает уставку.

Также в приведенном примере отсутствует реле контроля напряжения, которое предназначено для защиты электрооборудования от случаев повышения напряжения в электропроводке 0,4 кВ при перегорании или обрыве нулевого провода. Автоматическое отключение питания от сети при возникновении такой аварийной ситуации с помощью РКН экономит бытовую технику и обеспечивает спокойствие владельцам.

Реле контроля напряжения устанавливается сразу после электросчетчика к противопожарному устройству.

Очень важно правильно подключить УЗО в электрощите: Правильная схема подключения УЗО

Как осуществить внутренний монтаж

Больным местом большинства непрофессионально собранных схем является сплошной клубок смешанные провода, в которых сложно разобраться даже хорошим специалистам. Внутренняя установка должна быть продумана заранее.

Для этого вводной кабель желательно заводить на бок сверху или сбоку, а отходящие кабели — с противоположной. Этот метод также экономит длину кабеля.

При монтаже желательно придерживаться цвета жил, приведенного в качестве примера для вводного кабеля. Когда это невозможно, то концы жил подписывают несмываемым маркером или черными чернилами на основе дихлорэтана.

Шины для рабочего и защитного нуля расположены сбоку, обеспечивая к ним свободный доступ. Использование специальных конструкций клеммников для шин в корпусе облегчает монтаж, делает его более понятным.

Когда вместо УЗО с автоматическим выключателем используется дифференциальный автомат, то рабочий ноль после него выводится непосредственно на кабель нагрузки, а не на сборную шину. В противном случае алгоритм работы дифавтомата будет изменен, схема будет работать некорректно.

Конструкция автоматических выключателей требует их установки в вертикальном положении вводными контактами сверху. При другом расположении они работают, но их ресурс снижается. Только известные бренды таких компаний, как Siemens или Legrand, допускают произвольную ориентацию дорогих моделей своей продукции.

Подключение входящих проводов к автоматам выполняется по верхним контактам, а отходящих цепей по нижним. Это принято по этикету электриков: облегчение поиска возникающих неисправностей внутри цепи.

Кроме того, в конструкциях большинства машин неподвижные контакты расположены сверху. Рядом с ними размещают дугогасительные устройства и подвижную контактную часть. Прохождение тока снизу вверх может вызвать потери энергии.

В любом случае основным принципом монтажа должно быть полное единообразие способов соединения проводников на всех элементах внутри корпуса щита.

На терминал допускается только одна жила. Большее количество может со временем ослабить электрический контакт, поэтому запрещено правилами.

Для соединения автоматов между собой многие электрики делают перемычки. Эстетичный внешний вид и надежное соединение обеспечивают электрические гребенки производства производителей автоматических выключателей. Они ускоряют монтаж, экономят место для проводов.

Все работы внутри щита производятся согласно утвержденной схеме электрических соединений, копия которой всегда должна быть под рукой. Часто его удобно приклеивать к двери изнутри. При этом все монтажные соединения схемы переносятся маркировкой на существующее оборудование.

Каждый элемент рабочей схемы должен быть подписан так, чтобы его назначение было понятно даже при беглом взгляде. Для этого можно набрать текст на компьютере и распечатать на принтере небольшие пояснительные этикетки.

Когда нет места для таких надписей, на все оборудование наносится яркое цифровое обозначение, а на дверь приклеивается пояснительная таблица с подробной расшифровкой необходимой информации. Такой лист удобно хранить возле электрощита.

Подробная документация, понятная маркировка и интуитивно понятный монтаж повышают надежность работы электрооборудования, придают электрощиту эстетичный вид, обеспечивают быстрое устранение неполадок.

После окончания монтажных работ обязателен осмотр всего установленного оборудования, места электрических соединений и крепления элементов обжаты, правильность выполнения монтажа и сопротивление изоляции полностью собранных цепей. Только после этого допускается пробное включение под нагрузкой и тестирование в работе.

В процессе эксплуатации необходимо проводить периодические профилактические осмотры и проверку состояния резьбовых соединений в клеммах. Это гарантирует надежную работу в течение длительного времени.

Получить разрешение на электромонтаж | Услуги

Обзор услуг

Для работы с электрическими и коммуникационными системами и компонентами вам необходимо разрешение на работу с электричеством. Сюда входят:

• Установка.
• Переделка.
• Продление.
• Замена.
• Ремонт.

Вам необходимо отдельное разрешение на солнечные фотоэлектрические установки.

Может потребоваться отдельное приложение для обслуживания и счетчика PECO (PDF).

Разрешения EZ

Некоторые виды работ имеют право на получение разрешений EZ, которые не требуют предоставления планов.

Планы не требуются для следующих работ:

• Новое строительство, пристройка или перестройка жилых домов на одну или две семьи. Подключенная нагрузка должна быть менее 200 ампер, а все оборудование должно быть рассчитано на 600 В или менее.
• За исключением проводки и оборудования, связанного с системами пожарной сигнализации, системами пожарных насосов и системами солнечных батарей.
• Монтаж служебного провода с подключенной нагрузкой 200 А или менее
• Изменения внутренней электропроводки коммерческих зданий или помещений отдельных арендаторов общей площадью менее 2000 кв. футов.
• Изменения в коммерческих зданиях, ограниченные:
  • Замена общего электрооборудования с номинальным напряжением 600 вольт или меньше. (Новой проводки нет.)
  • Замена устройств оповещения и инициирования пожарной сигнализации. (Новых проводов и панелей нет.)
• Телекоммуникационный кабель.
• Временная проводка с местным источником питания для разрешенного использования.
• Зарядные станции для электромобилей, соответствующие стандарту разрешений EVC.

Предварительные разрешения

Вы можете получить предварительные разрешения на прокладку кабелей до выдачи полного разрешения.

Сюда входят:

• Электрические кабели, кабелепроводы, коробки устройств, утопленные панели (без выключателей) и сервисное оборудование.
• Кабели питания и сигнальные для систем пожарной и дымовой сигнализации.

Сначала вы должны подать заявку на получение разрешения на электроснабжение, включая планы и соответствующие сборы. Вы должны запросить и описать черновую работу в заявке на получение разрешения. После того, как заявка на получение разрешения на электроснабжение и связанные с ней планы будут приняты для рассмотрения, вы должны подать отдельную заявку на предварительное утверждение.

Вы не можете получить предварительное одобрение после утверждения полного разрешения. Предварительное согласование длится 60 дней, и работу нельзя скрывать.

Кто

Любой владелец собственности или его уполномоченный агент может подать заявку на получение этой лицензии. В число уполномоченных агентов могут входить:

• Лицензированный подрядчик по электротехнике.
• PA профессиональный дизайнер.
• Адвокат.
• Лицензированный экспедитор.

Требования

Заявка на получение разрешения

Заявка на получение разрешения должна включать полный объем работ и информацию о текущем владельце.

• Если имущество было недавно продано, предоставьте копию расчетного листа или акта вместе с заявлением.
• Вы должны подать заявление на получение всех разрешений по юридическому адресу, установленному Управлением оценки имущества (OPA).

Подрядчик

• Лицензированный подрядчик-электрик должен выполнять все электромонтажные работы. Подрядчик должен:
  • Иметь активную лицензию.
  • Будьте в курсе всех налогов города Филадельфии.
  • Зарегистрируйте действующую страховку в L&I.
• Если заявителем выступает кто-либо, кроме подрядчика по электроснабжению, к заявке должно быть приложено подписанное заявление на бланке подрядчика по электроснабжению, подтверждающее связь с проектом.

Проверка третьей стороной

Владелец или представитель владельца должен нанять лицензированное агентство по проверке электрооборудования для проведения всех проверок.

Планы

Если для вашего приложения требуются планы, они должны соответствовать требованиям плана.

Всегда требуются планы для:

• Медицинских учреждений.
• Опасные места (например, зоны с горючим газом или материалами) в соответствии с Национальным электротехническим кодексом.
• Любое здание, кроме жилья на одну или две семьи, в котором изменяется класс занятости.
• Пожарные насосы.
• Солнечные панели.

Формы и документы

• Заполненная заявка на получение разрешения на строительство
• Копия подписанного контракта между владельцем (или агентом владельца) и лицензированным подрядчиком по электроснабжению должна быть представлена ​​до создания счета-фактуры.
• Если заявка подается в соответствии со стандартом разрешения EVC, необходимо предоставить копию подписанного стандарта.
• Форма запроса на пересмотр ускоренного плана (необязательно).

Соответствующие разрешения

• Для всех внутренних и внешних ремонтных работ требуется отдельное разрешение на строительство.
• Для аварийных генераторов и пожарных насосов может потребоваться разрешение Департамента здравоохранения Филадельфии (установка нового оборудования или эксплуатация оборудования).

Где и когда

Онлайн

Вы можете подать заявку онлайн с помощью eCLIPSE.

Если вам нужна помощь в подаче заявления онлайн, вы можете записаться на виртуальную встречу.

Лично

Для личного посещения Центра разрешений и лицензий необходима предварительная запись.

Центр разрешений и лицензий
1401 John F. Kennedy Blvd.
MSB, Public Service Concourse
Philadelphia, PA 19102

Часы работы: с 8:00 до 15:30, с понедельника по пятницу

Офисы закрываются в полдень в последнюю среду каждого месяца.

Стоимость

Типы пошлин, которые могут применяться

• Пошлина за регистрацию
• Плата за разрешение
• Дополнительные сборы
• Плата за хранение записей
• Плата за разрешение на черновую обработку (по желанию)
• Плата за рассмотрение ускоренного плана (необязательно)

Регистрационный сбор

• 100 долларов США

Эта плата не возвращается. Это будет учтено в окончательной стоимости разрешения.

Плата за разрешение

Плата за разрешение составляет 25 долларов США за каждые 1000 долларов США или их часть от сметной стоимости строительства.

• Минимальная плата: $51
• Максимальная комиссия: 15 525 долларов

Дополнительные сборы

• Городские сборы: 3 доллара США за разрешение
• Государственная надбавка 4,50 доллара США за разрешение

Плата за хранение записей

• 4 доллара США за план

Сбор за получение разрешения

• 150 долл. США

Плата за ускоренное рассмотрение плана (необязательно)

Заявки на новое строительство, включающие планы, подлежат ускоренному рассмотрению. Ускоренные заявки рассматриваются в течение 5 рабочих дней.

• Плата: 1050 долларов США
  • При подаче заявления необходимо уплатить 350 долларов. Вы должны оплатить оставшуюся часть после утверждения.

Чтобы подать заявку, заполните  Форму запроса на рассмотрение ускоренного плана и отправьте ее вместе с заявкой на получение разрешения. Плата за ускоренную проверку не будет зачислена в счет окончательного сбора за разрешение.

Способы оплаты и реквизиты

Принятые способы оплаты

Где	Принятый платеж
Онлайн через приложение eCLIPSE (Для онлайн-платежей установлен лимит в 200 000 долларов США.)	Электронный чек Кредитная карта (доплата +2,25%)
Лично в Центре разрешений и лицензий в Доме коммунального хозяйства	Электронный чек Кредитная карта (доплата +2,25%)
Лично на кассе в Доме коммунального хозяйства (Товары, оплаченные в кассе, будут отправлены по почте в течение пяти рабочих дней.)	Чек Денежный перевод Кредитная карта (доплата +2,25%) Наличные

Чеки и платежные поручения

Требования к чекам

• Все чеки и платежные поручения должны быть оплачены в «City of Philadelphia».
• Лицо или компания, указанные в чеке, должны быть указаны в заявке.
• Персональные чеки принимаются.
• Чеки и платежные поручения должны иметь даты выдачи в течение 12 месяцев после транзакции.

Причины, по которым ваш чек может быть отклонен

L&I не будет принимать чеки, в которых отсутствует депозитарная информация или которые:

• Не подписаны.
• Срок действия истек.
• Опубликовано.
• Стартер проверяет без информации об учетной записи.

Политика возврата платежей

Если ваш чек возвращается неоплаченным из-за недостаточности или неполучения средств:

1. За инкассацию взимается комиссия в размере 20 долларов США.
2. Вы уполномочиваете город Филадельфию или его агента сделать одноразовый электронный перевод средств с вашего счета для непосредственного сбора этого сбора.
3. Город Филадельфия или его агент могут повторно предъявить ваш чек в электронном виде вашему депозитарному учреждению для оплаты.
4. Если городские власти не смогут получить оплату, лицензия, разрешение или заявление об апелляции будут считаться недействительными.
5. Вы не можете предпринимать никаких дополнительных действий по разрешению, пока не оплатите все сборы.
6. Разрешение или лицензия будут отозваны, если неоплаченные сборы не будут уплачены в течение 30 дней.
7. Вы не можете подать или получить дополнительные разрешения, пока не погасите непогашенный долг.

Просроченная оплата лицензии

Если вы продлеваете лицензию более чем через 60 дней после установленной даты, с вас будет взиматься 1,5% лицензионного сбора за каждый месяц с момента истечения срока действия лицензии.

Как

Вы можете подать заявление на получение этого разрешения лично в Центре разрешений и лицензий или через Интернет с помощью eCLIPSE.

1

Принесите заполненное заявление, материалы заявления и платеж в Центр разрешений и лицензий.

Заявки с планами будут рассмотрены в течение 20 рабочих дней.

• Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
• Заявки без планов будут рассмотрены, пока вы ждете.
  • Вы можете использовать не более трех приложений на один билет.
  • Заявки без планов должны подаваться лицензированным подрядчиком или содержать подписанное заявление на бланке подрядчика, подтверждающее его участие в проекте.
• Если вы подаете заявление на получение разрешения на въезд, оно может быть выдано немедленно.

Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.

2

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, чего не хватает или что требуется.

3

Перед началом работы необходимо запланировать необходимые проверки.

Обратитесь в лицензированное агентство по надзору за электрооборудованием, когда подрядчик будет готов приступить к работе. Агентство должно пройти сертификацию проверки разрешения на электроснабжение.

Сертификат одобрения будет выдан после успешного завершения всех необходимых проверок.

1

2

Заявление будет отправлено в L&I и другие городские департаменты для рассмотрения и утверждения.

• Перед выдачей разрешения необходимо определить подрядчика и подтвердить его участие в проекте.
• Заявки с планами обрабатываются в течение 20 рабочих дней.
  • Заявитель может ускорить рассмотрение заявки за дополнительную плату. Ускоренные заявки рассматриваются в течение 5 рабочих дней.
• Большинство заявок без планов обрабатываются в течение 5 рабочих дней.
• Некоторые разрешения могут быть выданы немедленно, если заявка подается подрядчиком.
• Если вы подаете заявление на получение разрешения на въезд, оно может быть выдано немедленно.

3

В случае одобрения заявитель получит уведомление об оплате остатка.

Если заявка не будет одобрена, заявитель получит электронное письмо с указанием того, что отсутствует или требуется.

4

После утверждения запланируйте осмотр.

Обратитесь в лицензированное агентство по надзору за электрооборудованием, когда подрядчик будет готов приступить к работе. Агентство должно пройти сертификацию проверки разрешения на электроснабжение.

Сертификат одобрения будет выдан после успешного завершения всех необходимых проверок.

Формы и инструкции

Связанный контент

• Филадельфия Код

Модернизация электрической панели — город Пало-Альто, Калифорния



Для достижения целей Плана действий по устойчивому развитию и климату (S/CAP) коммунальные службы города Пало-Альто (CPAU) принимают меры для поддержки вождения на электричестве и переключения передач. от использования природного газа. Для многих клиентов CPAU может потребоваться модернизация электрической панели. Эта страница поможет вам понять, как определить, потребуется ли вашему проекту модернизация электрической панели, и как лучше всего действовать.

Разрешения

Для большинства электротехнических проектов требуется разрешение на строительство. На этой странице вы найдете формы заявлений, графики платежей и информацию, а также дополнительную информацию, которую вам может понадобиться предоставить до получения разрешения на строительство или начала работы.

Каковы разрешения, требования и сборы для электрических проектов?

В городе Пало-Альто выдачей разрешений на строительство занимается Департамент услуг по развитию. Информацию о разрешениях на строительство можно найти на нашей веб-странице разрешений на строительство.

Город Пало-Альто требует «базовой платы» за все проекты, связанные со строительством. Базовая плата составляет примерно 129 долларов США. Обновленные значения см. в Принятой городом таблице муниципальных сборов . Полный список всех комиссий можно найти в Таблице комиссий. Посмотрите в оглавлении, чтобы найти страницы, на которых указаны сборы за услуги по развитию за разрешения на строительство. Сборы, указанные в Таблице сборов, утверждаются городским советом и применяются в течение определенного года, поэтому убедитесь, что вы имеете в виду самую последнюю версию.

В дополнение к основному разрешению часто требуются разрешения, относящиеся к отдельным типам проектов, и необходимо соблюдать особые правила. Ниже приведен список общих электрических проектов и связанных с ними сборов за разрешение. Опять же, проверьте наличие самых последних значений в Принятой городом таблице муниципальных сборов.

• Бытовые фотоэлектрические системы (менее 10 кВт):
• Зарядное устройство для электромобиля, жилое, уровень 1 и уровень 2:
• Зарядное устройство для электромобиля, жилое, Уровень 3: 263 доллара
• Электроприборы, до пяти на одно разрешение (например, водонагреватель с тепловым насосом, сушилка для белья с тепловым насосом, индукционная плита): 66 долларов США

При обновлении электрического щита расположение нового щита должно соответствовать городским требованиям к электроснабжению. Эти требования включают, но не ограничиваются следующим (из раздела «Учетное и сервисное оборудование», «Места учета»):

• Электрическая панель должна быть установлена ​​на высоте не менее 48 дюймов над землей.
• Электрический щит нельзя устанавливать над газовым счетчиком.
• Электрический щит нельзя устанавливать рядом с распашными окнами, которые могут загораживать счетчик.

При работе с электриком над проектом модернизации панели выберите конфигурацию электрической панели, которая будет соответствовать вашим потребностям как в будущем, так и сегодня. Например, если ваша электрическая сеть от коммунального предприятия в настоящее время находится над землей, убедитесь, что ваша новая электрическая панель совместима с возможным будущим подземным подключением вашей электрической сети.

Независимо от того, находится ли ваша система электроснабжения над землей или под землей, могут возникнуть обстоятельства, при которых модернизация электрической панели приведет к дополнительным услугам, таким как изменение наземных соединений или подземных электрических каналов и проводки. Эта работа требует выезда инженеров коммунальных служб и оплаты. Обязательно рассмотрите эти сборы перед оплатой других сборов на случай, если расходы станут непомерно высокими и ваши планы по реализации проектов модернизации электроснабжения изменятся. Сводную информацию о сборах за инженерные услуги можно найти в Таблице тарифов на подключение к электросетям E-15.

Для получения помощи в понимании того, какие проекты требуют инженерных услуг коммунальных служб и любых связанных с ними сборов, обращайтесь напрямую в инженерные службы коммунальных служб:

Телефон: (650) 566-4500

Эл. Шаги

Заинтересованы в обновлении электрического щитка в вашем доме? Модернизация электрической панели может потребоваться, если вы добавляете зарядное устройство для электромобиля или рассматриваете возможность преобразования ваших газовых приборов в высокоэффективные электрические приборы, такие как водонагреватель с тепловым насосом, обогреватель с тепловым насосом и кондиционер или индукционная варочная панель. Коммунальные службы города Пало-Альто (CPAU) предлагают ресурсы, которые помогут вам начать работу.

Шаг первый. Оцените потребность в модернизации электрощита

При выборе размера электрощита важно учитывать, как со временем могут измениться ваши потребности в электроэнергии. Home Efficiency Genie от CPAU предлагает бесплатные телефонные консультации по темам, влияющим на ваши потребности в электроэнергии, таким как повышение эффективности дома, оборудование для зарядки электромобилей и новые технологии для обогрева помещений и воды с помощью высокоэффективных электроприборов.

Программа Home Efficiency Genie теперь также предлагает оценку готовности дома к электрификации, посещение на дому, которое даст вам первоначальное представление о том, нужна ли вам модернизация электрической панели, чтобы обеспечить дополнительную электрическую нагрузку вашего дома.

Свяжитесь с Genie

Телефон: (650) 713-3411

Электронная почта:  advisor@efficiencyheatgenie. com

3

Шаг второй: выберите электрика

Если вы определили, что ваши электрические проекты могут потребовать модернизации электрической панели, CPAU рекомендует вам воспользоваться услугами лицензированного электрика, чтобы подтвердить необходимость модернизации и выполнить электрические работы.

Получить ставки. Запрос предложений от нескольких электриков. Спросите друзей и воспользуйтесь местными сетями, чтобы узнать, какие электрики имеют опыт выполнения работ по модернизации электрических панелей в Пало-Альто. Убедитесь, что вы понимаете почасовые ставки и оценки рабочего времени.

Если вы планируете электрификацию всего дома, вам может потребоваться консультация с инженером-электриком, которого можно получить через подрядчиков по экологическому строительству.

Шаг третий: планируйте свой проект

Как только вы выберете электрика, вы можете приступить к реализации своего проекта. Планируете ли вы установить зарядное устройство для электромобиля, солнечную батарею на крыше или высокоэффективные электроприборы, ваш электрик поможет вам в этом процессе. Большинство электриков могут помочь клиентам с выдачей разрешений городскими властями, но общайтесь четко и убедитесь, что ваш электрик не взимает плату за разрешения до того, как вы примете окончательное решение о продолжении работы.

Советы

Примите во внимание следующие советы, прежде чем выбрать подрядчика для установки электрощита дома:

Проверьте наличие соответствующих лицензий, регистрации и страховки.

Попросите электрика показать вам его или ее «карманную лицензию» от Государственного лицензионного совета подрядчиков (CSLB) и удостоверение личности с фотографией, чтобы убедиться, что это одно и то же лицо. Сравните это с информацией о лицензии CSLB с помощью онлайн-инструмента CSLB или по телефону (800) 321-CSLB (2752).

Лицензии подрядчика выдаются для определенных видов деятельности, включая следующие примеры:

• B Общие сантехнические работы
• С-10 Электрический
• С-20 ОВКВ
• C-36 Сантехника
• С-46 Солнечная

CSLB действует под эгидой Департамента по делам потребителей штата Калифорния. CSLB лицензирует и регулирует деятельность более 300 000 калифорнийских подрядчиков и считается одним из ведущих агентств по защите прав потребителей в Соединенных Штатах. Посетите cslb.ca.gov для получения дополнительной информации.

Почти для всех электромонтажных работ в Пало-Альто требуется разрешение на строительство. Всегда уточняйте, кто будет получать необходимые разрешения — вы или электрик. Общайтесь четко и убедитесь, что ваш электрик не платит за разрешения до того, как вы примете окончательное решение о продолжении работы, и убедитесь, что вы понимаете, сколько ваш электрик берет за получение разрешений.

Анализ отзывов общественности о подрядчике

• Better Business Bureau: Поиск любых жалоб, поданных против компании-подрядчика.
• Спросите своих соседей и используйте местные сайты Listserv, такие как Nextdoor или другие местные ресурсы. Дома, сделанные одним и тем же застройщиком, часто проходят аналогичную модернизацию, и у вас может быть сосед, который завершил модернизацию, которую вы рассматриваете.

Защитите свои инвестиции

• В качестве первоначального взноса никогда не платите более 1000 долларов США или 10%, в зависимости от того, что меньше, по любому контракту. Исключение составляет около двух десятков подрядчиков со специальными гарантиями защиты прав потребителей, которые указаны на веб-сайте CSLB.
• Не платить наличными до завершения работ
• Не поддавайтесь принуждению к подписанию контракта с помощью тактики запугивания.



Часто задаваемые вопросы

Потребуется ли для моего проекта модернизация электрической панели?

Требуется ли для вашего проекта модернизация электрической панели, зависит от силы тока (измеряемой в амперах), которую может выдержать ваша существующая электрическая панель, а также от силы тока, которая потребуется вашему новому устройству(ям). Большинство старых (построенных до 2000 года) домов в Пало-Альто имеют электрические панели на 100 ампер. Эти 100-амперные панели обычно хороши, когда речь идет об основных электрических требованиях дома — существующем освещении и бытовой технике — которые обычно требуют от 60 до 80 ампер при совместной работе. Однако, если домовладелец хочет установить зарядное устройство для электромобиля (EV), а также электроприборы, может потребоваться модернизация электрической панели.

Проекты, для которых может потребоваться модернизация электрощита:

Проект	Пример Описание продукта	Предполагаемый требуемый ток*
Зарядное устройство для электромобилей	Уровень 2	30-40
Водонагреватель с тепловым насосом	80 галлонов	15-30
Обогреватель с тепловым насосом / Кондиционер	Тепловая нагрузка 30K-60K Btu, мини-сплит-система	15-45
Индукционная варочная панель	Варочная панель с 4-5 конфорками	40-50
Сушилка для белья с тепловым насосом	Вместимость барабана 4-7 кубических футов	15-30
Солнечная	5 кВт постоянного тока	Проконсультируйтесь со своим электриком**
Хранение батареи	Пиковая мощность 7 кВт	30

*Зависит от выбранной модели оборудования.

**Количество доступных автоматических выключателей на вашем электрическом щите также может быть ограничивающим фактором для проектов, которые увеличивают электрическую нагрузку вашего дома. В некоторых случаях выключатели могут быть добавлены к существующей панели, но в других случаях увеличение количества выключателей может привести к необходимости модернизации панели. Лицензированный электрик может оценить, достаточно ли на вашей панели свободных выключателей для подключения дополнительных электрических нагрузок.

Как узнать, нужно ли мне обновить панель?

Как правило, в большинстве старых домов есть электрическая панель мощностью 100 ампер или меньше. Современные дома обычно потребляют больше электроэнергии, чем старые дома, из-за изменений в нашем энергопотреблении. Электрические панели со временем развивались, и многие конструкции, которые были распространены в середине 20-го века, больше не отвечают современным требованиям к электричеству. Старые панели могут иметь проблемы с безопасностью или даже предохранители. Проблемы с безопасностью можно решить, перейдя на современную панель. Вы можете связаться с Home Efficiency Genie для оценки готовности дома к электрификации в качестве предварительного шага для определения того, достаточно ли вашей электрической панели для удовлетворения ваших текущих и будущих потребностей в электроэнергии. Свяжитесь с Genie по телефону (650) 713-3411 или посетите сайт efficiencygenie.com, чтобы записаться на прием. Вы также можете обратиться к лицензированному электрику, чтобы получить оценку панели и смету модернизации вашей электрической панели.

Сколько будет стоить обновление электрической панели?

Большинство старых домов имеют панель на 100 ампер, а модернизация до 200 ампер может стоить от 1500 до 3000 долларов или больше. Стоимость этих проектов может сильно варьироваться в зависимости от ряда факторов, включая соответствие требованиям действующих электротехнических норм и правил, которые обеспечивают безопасность, надежность и простоту использования.

Мне нужно всего 250 ампер. Должен ли я подняться до 400 ампер?

Стандартные панели электроснабжения обычно предлагаются следующих размеров: 100, 200 и 400 ампер. Проанализируйте свои краткосрочные и долгосрочные планы с электриком, принимая во внимание, думаете ли вы о добавлении электрического оборудования, такого как водонагреватель с тепловым насосом, зарядная станция для электромобилей, обогреватель с тепловым насосом или кондиционер. или сушилка с тепловым насосом. Возможно, вам не потребуется перейти на панель на 400 А, потому что не все электроприборы будут работать одновременно. Электрики знакомы с этими соображениями и могут помочь вам подобрать соответствующий размер вашей электрической панели.

К основной панели подключена дополнительная панель. Могу ли я обновить основную панель?

Да.

Подходит ли стоимость модернизации электрической панели для федерального налогового кредита?

В сочетании с энергоэффективным или солнечным проектом стоимость модернизации электрической панели может подпадать под действие федерального налогового кредита. Проконсультируйтесь со своим налоговым консультантом.

Какие дополнительные сборы могут взиматься?

Рассмотрите возможность работы с электриком, имеющим опыт работы в городе Пало-Альто. Независимо от того, находится ли ваше электроснабжение над землей или под землей, могут возникнуть обстоятельства, при которых модернизация электрической панели приведет к дополнительным услугам, таким как изменение наземных соединений или подземных электрических каналов и проводки. Эта работа требует выезда инженеров коммунальных служб и оплаты. Обязательно рассмотрите эти сборы перед оплатой других сборов на случай, если расходы станут непомерно высокими и ваши планы по реализации проектов модернизации электроснабжения изменятся. Сводную информацию о сборах за инженерные услуги можно найти в Таблице тарифов на подключение к электросетям E-15.

Если я устанавливаю солнечную батарею, нужно ли мне обновлять панель?

При установке солнечных батарей на крыше вам не нужно обновлять электрическую панель. Однако может случиться так, что ваша существующая электрическая панель не имеет достаточного количества доступных выключателей, необходимых для солнечной установки, и добавление солнечной энергии может быть хорошей возможностью модернизировать вашу электрическую панель обслуживания для удовлетворения будущих потребностей в электроэнергии. Опять же, рассмотрите электрические нагрузки, такие как зарядная станция для электромобилей, которые вы можете добавить в будущем. Некоторые установщики солнечных батарей включают стоимость модернизации электрической панели в стоимость проекта солнечной энергетики, а модернизация панелей, являющихся частью солнечной установки, может иметь право на получение федеральных налоговых льгот.

Что входит в стоимость городских сборов за выдачу разрешений?

Целью сотрудников City является помощь клиентам в строительстве безопасных, устойчивых зданий, соответствующих применимым нормам и правилам. Плата за разрешение и инспекцию покрывает расходы на проверку планов городским персоналом и посещение объектов, чтобы убедиться, что вы и ваш подрядчик выполнили проекты правильно, безопасно и в соответствии с кодом.

Почему в городе действуют правила модернизации электрических панелей?

Коммунальные службы города Пало-Альто соблюдают требования кодекса для обеспечения единообразного и безопасного обслуживания клиентов в городе Пало-Альто. Для регулярно срабатывающих автоматических выключателей и перегруженных цепей обычно требуется совершенно новая электрическая панель.

По данным Национальной ассоциации противопожарной защиты, «в период с 2010 по 2014 год муниципальные пожарные службы США отреагировали в среднем на 45 210 пожаров в жилых домах, связанных с отказом или неисправностью электрооборудования. Эти пожары ежегодно вызывали в среднем 420 смертей среди гражданского населения, 1370 ранений среди гражданского населения и прямой материальный ущерб на сумму 1,4 миллиарда долларов».

На чем основаны нормы и стандарты размещения электрических панелей?

При обновлении электрической панели она должна соответствовать всем городским нормам и стандартам, относящимся к электрическим панелям. Город Пало-Альто использует Национальный электротехнический кодекс (NEC) в качестве основы для всех городских электротехнических норм. NEC является частью серии Национальных правил пожарной безопасности, опубликованной Национальной ассоциацией противопожарной защиты (NFPA), частной торговой ассоциацией. Эти кодексы обычно принимаются штатами и муниципалитетами, чтобы стандартизировать соблюдение правил безопасности при работе с электричеством.

Каковы типовые размеры бытовых электрических панелей?

Электрические панели оцениваются в зависимости от величины электрического тока, которую они могут выдержать, также называемой мощностью ампер, измеряемой в амперах (А). Стандартные размеры электрических панелей для жилых помещений составляют 100, 200 или 400 А. В большинстве случаев 200 А более чем достаточно. Однако мы наблюдаем увеличение количества запросов на апгрейд до панелей на 400 А. Электрики умеют принимать во внимание эти соображения при выборе размера электрической панели. Попросите лицензированного электрика оценить мощность панели, необходимую для вашего дома.

Общие требования электротехнического кодекса для отдельных комнат

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Электрические нормы действуют для защиты домовладельцев и жителей дома. Эти общие рекомендации дадут вам основы того, на что обращают внимание инспекторы по электротехнике, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором изложены необходимые правила для всех аспектов электроустановки жилых и коммерческих помещений. NEC пересматривается каждые три года — в 2014, 2017 и т. д. — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь требования к кодам основаны на стандарте NEC 2017 года.

Большинство местных правил следуют Национальному электротехническому кодексу (NEC), но могут быть отклонения. Местные правила всегда имеют приоритет над NEC, когда есть различия, поэтому обязательно уточните в местном строительном отделе конкретные требования правил для вашей ситуации.

Большая часть NEC включает требования к общей электроустановке, применимые ко всем ситуациям, но есть и особые требования для отдельных помещений.

Смотреть сейчас: электрические правила для розеток в доме

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. С их освещением, вентиляторами и розетками, которые могут питать фены и другие приборы, ванные комнаты потребляют много энергии и могут нуждаться в более чем одной цепи.

• Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения. В качестве альтернативы должна быть предусмотрена 20-амперная цепь только для розеток, а также 15- или 20-амперная цепь для освещения.
• Вентиляторы со встроенными нагревателями должны быть подключены к отдельным 20-амперным цепям.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется по крайней мере одна розетка на 120 вольт в пределах 3 футов от внешнего края каждой раковины. Дуэльные раковины могут обслуживаться одной емкостью, расположенной между ними.
• Светильники в душевых или ванных комнатах должны быть рассчитаны на влажные помещения, если только они не подвергаются воздействию струй душа, и в этом случае они должны быть рассчитаны на влажные места.

Кухня

Кухня потребляет больше всего электроэнергии, чем любая другая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для новой кухни со стандартной бытовой техникой требуется как минимум семь цепей, а часто и больше.

• Кухни должны иметь не менее двух 20-амперных 120-вольтовых цепей «малых приборов», обслуживающих розетки в зонах столешницы. Это для портативных подключаемых устройств.
• Для электрической плиты/духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и мусоропровод требуют собственных выделенных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно достаточно 15 ампер). Для контура посудомоечной машины требуется защита GFCI, а для контура удаления мусора — нет, если это не предусмотрено производителем.
• Для холодильника и микроволновой печи требуются отдельные 120-вольтовые цепи. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть 20-амперные цепи.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны быть защищены GFCI. Сосуды на столешнице должны располагаться на расстоянии не более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной цепи на 15 ампер (минимум).

Гостиная, столовая и спальни

Стандартные жилые помещения потребляют относительно мало энергии, но имеют четко определенные электрические требования. Эти области обычно обслуживаются стандартными 120-вольтовыми цепями на 15 или 20 ампер, которые могут обслуживать более одной комнаты.

• В этих комнатах необходимо, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли осветить комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочное крепление должно управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов друг от друга на любой поверхности стены. Любой участок стены шириной более 2 футов должен иметь розетку.
• В столовых обычно требуется отдельная 20-амперная цепь для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

На лестницах необходимо соблюдать особую осторожность, чтобы убедиться, что все ступени правильно освещены, чтобы свести к минимуму опасность падения.

• Вверху и внизу каждого лестничного марша требуются трехпозиционные выключатели, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на лестничную площадку, вам может понадобиться добавить дополнительные осветительные приборы, чтобы все зоны были освещены.

Коридоры

Эти области могут быть длинными и нуждаться в соответствующем потолочном освещении. Не забудьте разместить достаточное освещение, чтобы при ходьбе не отбрасывались тени. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• Коридор длиной более 10 футов должен иметь розетку общего назначения.
• В каждом конце коридора требуются трехпозиционные выключатели, позволяющие включать и выключать потолочный свет с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, в спальню или две, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Шкафы

Шкафы поставляются со многими правилами, касающимися типа приспособления и размещения.

• Светильники с лампочками накаливания (которые сильно нагреваются) должны быть закрыты колпаком или другим покрытием и не должны устанавливаться ближе 12 дюймов от мест хранения одежды (или 6 дюймов для встраиваемых светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с компактными люминесцентными лампами могут находиться в пределах 6 дюймов от места хранения.
• Все накладные (не встраиваемые) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности в электроэнергии в прачечной будут варьироваться в зависимости от того, электрическая или газовая сушилка для белья.

• В прачечной требуется как минимум одна 20-амперная цепь для розеток, обслуживающих оборудование прачечной; эта цепь может питать стиральную машину или газовую сушилку.
• Электрическая сушилка нуждается в собственной цепи на 30 ампер и 240 вольт, соединенной четырьмя проводниками (старые схемы часто имеют три проводника).
• Все розетки должны иметь защиту GFCI.

Гараж

Согласно NEC 2017 года, в недавно построенных гаражах требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта цепь также может питать розетки, установленные снаружи гаража.

• Внутри гаража должен быть как минимум один выключатель, управляющий освещением. Трехпозиционные выключатели рекомендуется устанавливать для удобства между дверями.
• В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место.
• Все розетки в гараже должны иметь защиту GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розеток в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая предотвращает искрение (дуговой разряд) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI соблюдаются в основном в новом строительстве — нет необходимости обновлять существующую систему, чтобы она соответствовала требованиям AFCI в новом строительстве. Однако, согласно версии NEC 2017 года, когда домовладельцы обновляют или заменяют неисправные розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Это можно сделать несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа для лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправную розетку можно заменить розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, кухни и ванные комнаты), розетка может быть заменена двойной розеткой AFCI/GFCI.

Розетки с защитой от несанкционированного доступа (TR) . Все стандартные розетки должны быть защищены от несанкционированного доступа (TR). К ним относится встроенная функция безопасности, которая не позволяет детям втыкать предметы в прорези для розеток.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Эффективное использование Международного строительного кодекса. Международный совет по кодексу.

2. Домашняя бездействующая нагрузка: устройства, потребляющие огромное количество электроэнергии, когда они не используются . Совет по защите природных ресурсов.

3. Защита от дугового замыкания в жилых помещениях: требования Национального электротехнического кодекса 2017 г. . Агентство по надзору за электрооборудованием Нью-Йорка.

Ответы на вопросы по электротехнике от инспектора по электротехнике

Все, что вы хотели знать о панелях выключателей и многом другом. Опытный электрик ответит на ваши вопросы.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 11

Требования к свободному пространству под электрическим щитом

Вопрос: Каковы требования к свободному пространству вокруг расположения электрического щита?

Ответ : Визуализируйте свой любимый холодильник; объем пространства, который потребуется для холодильника, примерно равен рабочему зазору, который вам нужен перед электрической панелью. Вот основы для жилища; требуется как доступ к рабочему пространству, так и собственно рабочее пространство. Глубина рабочего пространства составляет 36 дюймов. Ширина рабочего пространства должна быть не менее 30 дюймов или ширины панели, в зависимости от того, что больше. При этом панель не обязательно должна располагаться по центру рабочего пространства, она может быть смещена в ту или иную сторону. Но ширина рабочего пространства должна позволять дверце панели открываться не менее чем на 90 градусов. Высота рабочего пространства должна составлять 6-1/2 фута.

Другое электрическое оборудование, расположенное над или под панелью, не может выступать более чем на 6 дюймов за переднюю часть панели. Пространство, равное ширине и глубине панели от пола до несущего потолка, предназначено для электрооборудования; это означает отсутствие сантехнических или газовых труб, воздуховодов или любого другого иностранного оборудования. Эти зазоры предназначены для защиты человека, работающего на панели. Трудно безопасно работать, когда ваши руки прижаты к бокам.

Кроме того, панели должны быть легкодоступными, т. е. помещение не должно использоваться в качестве склада, располагаться над ступенями лестницы или требовать лестницы для доступа. Их также нельзя устанавливать вблизи легко воспламеняющихся материалов, например, в шкафах для одежды, и их нельзя устанавливать в ванных комнатах (где влага может создать серьезные проблемы с коррозией).

2 / 11

Блок питания субпанели

Вопрос : Может ли субпанель подавать питание от автоматического выключателя на другую субпанель? Другими словами, можете ли вы последовательно соединять подпанели?

Ответ : Короче говоря, да.

Главный электрический щит – место, где берут начало ответвления цепей. Ответвленная цепь состоит из проводников цепи между оконечным устройством максимального тока, защищающим цепь, и светильниками, розетками и оборудованием, питаемым ответвленной цепью.

Существует три основных типа ответвлений:

1. Ответвительные цепи общего назначения для освещения и других целей общего назначения
2. Ответвительные цепи электроприборов, обеспечивающие питание на кухне для розеток на столешнице, таких как мелкие бытовые приборы
3. Отдельные ответвления, питающие только одно утилизационное оборудование, такое как газовая печь центрального отопления, электрическая сушилка для белья, электрическая плита и т.д.

Основная сервисная панель также может содержать предохранители или автоматические выключатели, которые питают «фидерные» проводники к нижестоящим субпанелям. Фидер состоит из проводников цепи, которые берут начало в главном щите обслуживания и направляются к подщиту, в котором находятся устройства защиты от перегрузки по току ответвленных цепей.

Можно последовательно подключить фидер от основной сервисной панели (панель A) к подпанели (панель B), а затем запустить другой фидер от панели B к другой субпанели (панель C). На самом деле у этой концепции нет ограничений, если каждый набор проводников фидерной и ответвленной цепей имеет правильный размер и номинал в амперах, а каждая фидерная и ответвленная цепь имеет надлежащую защиту от перегрузки по току (предохранитель или автоматический выключатель).

3 / 11

Tom Storm

Расположение электрических панелей

Вопрос : Можно ли установить электрощит в ванной?

Ответ: Не устанавливайте электрощит в ванной комнате.

Все электрические проводники, оборудование, осветительные приборы и т. д. должны быть идентифицированы для использования в рабочей среде, в которой они будут установлены (внутри сухих помещений, внутри или снаружи помещений с повышенной влажностью, во взрывоопасных зонах внутри покрасочной камеры автомобиля) , так далее. ). В кодексе есть основное правило, которое гласит, что, если иное не одобрено и не маркировано соответствующим образом, запрещается устанавливать электрические проводники или оборудование во влажных или мокрых местах, местах, подверженных воздействию газов, дыма, паров, жидкостей, других разрушающих агентов или местах. подвержены чрезмерным температурам.

Электрические проводники и оборудование, рассчитанные на использование в сухих помещениях без каких-либо коррозионных воздействий, очевидно, будут наиболее экономичными при покупке. Они производят оборудование для коррозионно-активных сред, таких как ваша любимая автомойка? Да, но это будет намного дороже. Всегда лучше планировать и размещать каждую установку таким образом, чтобы электрическое оборудование располагалось там, где оно защищено и оставалось сухим, а затем свести к минимуму количество электропроводки, проходящей в менее желательные места.

4 / 11

Какие панели одобрены для двойной проушины?

Вопрос : Как определить, какие щиты электроснабжения утверждены для подсоединения двух нейтралей вместе под одной винтовой клеммой или одной нейтрали и одного заземляющего проводника оборудования под одной винтовой клеммой, что часто называют «двойным зажимом»?

Ответ: Как говорится, дьявол кроется в деталях.

Во-первых, нейтральные проводники никогда нельзя сдваивать под одной клеммой; Кодекс прямо запрещает эту практику с 2002 года. Для других окончаний в электрических правилах есть очень простое правило; клеммы для более чем одного проводника должны быть идентифицированы. Пространство на терминалах ограничено из-за их небольшого размера; более важно, чтобы эта драгоценная часть терминала была отмечена размерами проводников, одобрены ли они для меди или алюминия, температурным классом и т. д.

Осталось не так много места для определения того, одобрена ли клемма для более чем одного проводника. Часто вам приходится смотреть на упаковку клеммы или автоматического выключателя, электрические схемы продукта, этикетку производителя внутри электрической панели, лист спецификации продукта от производителя клеммы или автоматического выключателя, онлайн на веб-сайте производителя и т. д. Это неизбежно требует некоторого детектива. работать, если электрическая панель или упаковка не имеют четкой маркировки, а различные марки клемм и автоматических выключателей имеют разные допуски.

В случае сомнений не протягивайте два проводника под одной клеммой. Это излюбленное нарушение, которое отмечают частные жилищные инспекторы, когда дома покупаются и продаются.

5 / 11

Маркировка автоматических выключателей

Вопрос : Требует ли электротехнический кодекс маркировки автоматических выключателей электрических панелей?

Ответ: Абсолютно.

Здесь нет серой области. Нанесение маркировки на новый электрический щит занимает всего несколько минут. Отслеживание цепей и маркировка существующей панели — это задача, которую лучше всего выполнять вдвоем, и на нее может уйти несколько часов. Полный каталог помогает обеспечить безопасную работу электрической системы, особенно в аварийной ситуации. Кодекс требует, чтобы каждая схема и модификация схемы четко идентифицировались в отношении ее четкой, очевидной и конкретной цели или использования. Идентификация должна быть включена в каталог цепей, расположенный на лицевой стороне или внутри дверцы панели. Каталог каналов должен быть достаточно прочным, чтобы выдерживать среду, в которой он расположен.

Каждая идентификационная этикетка должна содержать определенную степень детализации, которая отличает ее от всех других цепей. Даже запасные, неиспользуемые автоматические выключатели должны быть идентифицированы. И не создавайте личные ярлыки, такие как «Спальня Марии», которые не будут иметь никакого значения для следующей семьи, владеющей домом.

6 / 11

Розетки для кухонных столешниц

Вопрос : Каковы правила размещения розеток на кухонных столешницах?

Ответ:

Основные принципы: Розетка должна быть установлена ​​на каждой стене, где столешница или рабочее место имеет ширину не менее 12 дюймов. Это имеет смысл, потому что даже 12-дюймовый. пространство может вместить тостер, кофеварку или другую мелкую бытовую технику.

Розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 24 дюймов (по горизонтали) от розетки в этом месте. Другими словами, прибор с 24-дюймовым. шнур можно было разместить в любом месте на столешнице, а шнур питания мог доходить до розетки в любом направлении. Пространства со столешницей, прерванные или разделенные встроенными столешницами, раковинами, холодильниками и т. д., считаются отдельными помещениями со столешницей и требуют розеток.

7 / 11

Photographee.eu/Shutterstock

Сетевые фильтры для всего дома

Вопрос : Не могли бы вы предложить установку сетевого фильтра для всего дома в главный распределительный щит?

Ответ: Отличная идея! Бытовая техника, компьютеры, развлекательные устройства, элементы управления освещением и ОВК — это лишь некоторые из систем, управляемых сложной и чувствительной электроникой. Замена этих устройств, которые были повреждены в результате скачка напряжения, стала настолько дорогостоящей проблемой для домовладельцев и страховых компаний, что в предстоящем Национальном электротехническом кодексе 2020 года предлагается установить устройство защиты от перенапряжения типа 1 или типа 2 на панели обслуживания для каждой новой жилой единицы. Это предлагаемое правило также потребует установки устройства защиты от перенапряжения при замене существующей сервисной панели.

И по мере того, как мы переходим на ресурсы распределенной генерации (DER), такие как ветряные и солнечные фотоэлектрические (PV), становится еще более важным обеспечить защиту от перенапряжений для нашего оборудования и систем. Дополнительную информацию о различных типах устройств защиты от перенапряжения можно найти в Национальном электротехническом кодексе 2017 года в статье 285.

8 / 11

Закапывание оборванных проводов

Вопрос : Допустимо ли оставлять оборванный провод в стене, если его удаление невозможно или очень трудно выполнить?

Ответ: Да.

Если метод электропроводки состоит из кабелепроводов, таких как жесткие или гибкие металлические или неметаллические кабелепроводы, брошенные, отсоединенные или отсоединенные проводники должны быть удалены. Для проводки кабельного типа брошенные кабели, которые доступны и не подключены к оборудованию или не помечены для использования в будущем, должны быть удалены. Когда дело доходит до недоступных кабелей, в игру действительно вступает здравый смысл. Оба конца кабеля должны быть обрезаны таким образом, чтобы они никогда не могли быть случайно использованы снова или, что еще хуже, оказались под напряжением, что, очевидно, создало бы серьезную угрозу пожара или безопасности жизни.

9 / 11

Неметаллические кабельные стяжки

Вопрос : Можно ли использовать неметаллические кабельные стяжки (стяжки) в электрощите?

Ответ: Конечно, это отличный способ содержать проводники в порядке, сгруппировать вместе, и в итоге вы получите профессионально выглядящий проект. На самом деле, если у вас есть несколько нейтралей в корпусе с разными цепями, вам необходимо сгруппировать соответствующие нейтрали и горячие проводники вместе, и использование неметаллических кабельных стяжек — простой способ выполнить эту задачу.

10 / 11

Местоположение Ufer Ground

Вопрос : Как далеко может находиться заземляющий электрод в бетонном корпусе (также известный как Ufer Ground) от главной сервисной панели?

Ответ: Критерии расстояния для электродов в бетоне отсутствуют (нет минимального или максимального расстояния от электрощита). Если он присутствует в здании, то электрод в бетонном корпусе (CEE) должен быть частью системы заземляющих электродов для здания. Другими словами, вам не требуется устанавливать СЕЕ, но если он есть, его необходимо использовать как часть системы заземления.

CEE состоит не менее чем из 20 футов ½ дюйма. или более крупные арматурные стержни или стержни из оголенной проводящей стали, установленные в одну непрерывную длину или в несколько частей, связанных вместе обычной вязальной проволокой, экзотермической сваркой, одобренными зажимами или другими эффективными средствами с целью создания общей длины 20 футов или более. Другим вариантом является использование 20-футового оголенного медного проводника не меньше 4 AWG, встроенного в бетон. Арматурный стержень или оголенный медный проводник должен быть залит бетоном толщиной не менее 2 дюймов и должен располагаться горизонтально в основании или фундаменте, который находится в непосредственном контакте с землей.

Но подождите… что, черт возьми, такое Земля Уфера? Что ж, во время Второй мировой войны Герберт Г. Уфер обнаружил, что СЕЕ является гораздо лучшим электродом, чем приводные заземляющие стержни, особенно в засушливых районах пустыни, поэтому в конечном итоге заземлитель «Уфер» нашел свое отражение в Национальном электротехническом кодексе.

11 / 11

Где установить защиту GFCI

Вопрос : Лучше установить устройство защиты GFCI в панель или в розетку?

Ответ: Удивительно, что устройствам GFCI уже около 50 лет! Почти в каждом регионе есть какие-то требования к обнаружению замыкания на землю, и тысячи жизней были спасены по всему миру.

Сегодня доступно множество вариантов GFCI, но два наиболее распространенных типа — это автоматические выключатели GFCI и розетки GFCI. Вам не нужны оба на той же цепи. Автоматический выключатель GFCI защищает всю ответвленную цепь и все, что к ней подключено, будь то розетки, светильники, приборы и т. д. Это отличный вариант для новых ответвленных цепей, особенно если вы сочетаете защиту GFCI (защиту от ударов) с защитой от дугового замыкания. защита прерывателя цепи (AFCI) (противопожарная защита).

Однако для существующих систем электропроводки, многопроводных ответвленных цепей с общей нейтралью и определенного чувствительного оборудования выключатели GFCI могут работать неправильно. Простое решение состоит в том, чтобы установить розетки розеток GFCI или другие устройства GFCI дальше по линии или в конце линии ответвленной цепи. Кроме того, существует множество вариантов портативных устройств GFCI, которые помогают защитить людей на открытом воздухе, на строительных объектах, в путешествии, при использовании портативного генератора или в любое время, когда вы подвергаетесь риску поражения электрическим током из-за опасного сочетания электричества и сырости или сырости. места.

Первоначально опубликовано: 03 марта 2021 г.

разрешений | Anne Arundel County, MD

Департамент инспекций и разрешений отвечает за выдачу разрешений жителям и предприятиям.



Категории разрешений

См. приведенный ниже список категорий разрешений , предоставленный округом. Пожалуйста, нажмите на название категории для получения дополнительной информации.

Для установки или изменения систем противопожарной защиты требуются разрешения.

Типы разрешений

Танк пожаротушения

Для установки или модификации всех систем пожаротушения не на водной основе, включая, помимо прочего: влажные химикаты и сухие химикаты, а также чистящие средства.

Пожарная сигнализация / магнитный замок

Для установки или модификации системы пожарной сигнализации. Разрешения Mag Lock предназначены для установки или модификации систем контроля доступа к выходным дверям.

Стационарная система подавления

Для установки или модификации всех систем пожаротушения не на водной основе, включая, помимо прочего: влажные химические вещества (установленные на кухонных вытяжках), сухие химические вещества (установленные в покрасочных камерах) и чистящие средства (установленные в электрощитовых).

Нежилой спринклер

Для установки или модификации спринклерной системы пожаротушения, разработанной в соответствии с NFPA 13.

Жилой спринклер

Для установки или модификации спринклерной системы пожаротушения, разработанной в соответствии с NFPA 13D.

Система эвакуации дыма

Для установки или модификации систем контроля дыма или наддува.

Разрешение на планировку или Стандартный план планировки требуется, если проект связан с нарушением грунта. Разрешение на оценку требуется, если предлагаемый проект не соответствует ограничениям Стандартного плана оценки.

Типы разрешений

Разрешение на оценку

Разрешение на выравнивание или стандартный план выравнивания требуется, когда проект связан с нарушением грунта. Разрешение на оценку требуется, если предлагаемый проект не соответствует ограничениям (1-12) стандартного плана оценки.

Разрешение на регистрацию

Лесозаготовительные работы ограничиваются вырубкой деревьев на существующей земле или над ней, оставляя нетронутыми пни, почвенный покров и корневую подстилку. Удаление пней, удаление подлеска или превращение лесных массивов в пастбища не допускается.

Разрешения требуются для любого нежилого здания, сноса, пристройки, изменения или ремонта, связанного с заменой конструкции.

Типы разрешений

Запрос на рассмотрение проекта квартиры

Разрешение на строительство нового многоквартирного дома требует первоначального рассмотрения координатором разрешений.

Разрешение на перепланировку нежилого помещения

Перепланировка и/или ремонт нежилого помещения, которое в настоящее время занято существующим арендатором.

Разрешение на нежилую антенну

Реконструкция существующей вышки сотовой связи. Антенна — это устройство, используемое для передачи, приема и поддержки услуг сотовой связи или персональной связи.

Разрешение на нежилую вышку сотовой связи

Вышка, построенная для или существующая конструкция, приспособленная для размещения передающих антенн или соответствующего оборудования, которое будет использоваться при предоставлении телекоммуникационных услуг или услуг персональной связи.

Разрешение на нежилую подпорную стену

Подпорная стена представляет собой конструкцию, спроектированную и построенную таким образом, чтобы противостоять боковому давлению грунта. Для всех подпорных стен высотой более 24 дюймов требуется разрешение. Подпорные стены также можно использовать как форму ландшафтного декора.

Разрешение на строительство нежилого помещения

Оболочка — это базовое здание с минимальным количеством приспособлений, которое позволяет арендаторам расширять пространство в соответствии со своими потребностями.

Нежилое Солнечное Разрешение

Установка солнечных батарей для преобразования солнечного света в электричество. Солнечная панель представляет собой набор солнечных элементов.

Разрешение на работы по облицовке пирса

Разрешение требуется для строительства/установки нежилых пирсов, переборок, каменной облицовки и пополнения пляжа.

Подписать разрешение

Любая общедоступная отображаемая информация, представленная в виде слов, символов и/или изображений. Он предназначен для рекламы бизнеса.

Разрешение на временную палатку

Временное навесное сооружение, используемое для особых мероприятий, ярмарок, свадеб и т. д.

Временное разрешение на прицеп

Сооружение (вагончик), используемое для размещения временных офисов во время строительства.

Разрешения требуются для любого жилого здания, сноса, пристройки, изменения или ремонта, связанного с заменой конструкции.

Типы разрешений на проживание

Разрешение на передвижной дом

Мобильный дом — это сборная конструкция, используемая в качестве постоянного дома. Они часто постоянно или полупостоянно размещаются в одном месте, но могут перемещаться с одного места на другое.

Планы в файле

Лицензированный подрядчик может представить планы строительства в течение текущего кодового года, чтобы округ поместил их в файл для будущего использования.

Жилая вспомогательная структура

Жилые вспомогательные сооружения, такие как сарай, отдельно стоящий гараж, беседка, дом у бассейна, студия/мастерская, пристройка 2-го этажа к отдельно стоящему строению, отдельно стоящее крыльцо, отдельно стоящая палуба, навес, забор, подпорная стена и другие.

Разрешение на жилой камин

Для установки камина требуется разрешение. Это включает в себя внутреннее или внешнее строительство и/или изменение камина и дымохода.

Разрешение на проживание для одной семьи

Новое строительство или снос и перестройка одной семьи прилагается. Это включает, но не ограничивается таунхаусами и квартирами.

Разрешение на проживание на одну семью

Строительство или снос и перестройка индивидуального жилища, внутренние и внешние изменения существующего односемейного жилища и всего, что примыкает к односемейному жилищу.

Разрешение на жилую солнечную энергию

Установка солнечных батарей для преобразования солнечного света в электричество. Солнечная панель представляет собой набор солнечных элементов.

Разрешение на гидроизоляцию жилых помещений

Наружная или внутренняя установка водостоков, водоотливных насосов и т.п. для предотвращения проникновения воды в подвал жилого строения.

Inspections and Permits отвечает за выдачу разрешений на работы, которые проводятся в жилых домах по всему округу.

Типы разрешений

Жилой/коммерческий тест Perc

Недвижимость, которая обслуживается или предлагается для обслуживания частной локальной канализационной системой, требует применения теста perc.

Разрешение на установку септика

Разрешение на установку септика требуется для установки любой локальной канализационной системы (коммерческой или жилой).

Подразделение Perc

Проекты раздела земли, обслуживаемые частными колодцами и/или местными канализационными системами, должны подать заявку на раздел земли в Департамент здравоохранения.

Лицензированные электрики, сантехники и механики могут обращаться за разрешениями.

Типы разрешений

Электрическое разрешение

Разрешение на электроснабжение включает в себя электротехнические работы по подаче электроэнергии к конструкции, такие как установка электропроводки, светильников и трансформаторов.

Разрешение на газ

Разрешение на газ требуется для добавления или перемещения газовых приборов, приборов или трубопроводов

Механическое разрешение

Перед проведением любых механических работ, таких как отопление, работа с воздуховодами или охлаждение, требуется разрешение на выполнение механических работ. Это также включает в себя установку промышленной кухонной вытяжки.

Разрешение на месте

Разрешение на месте требуется для установки или переноса водопроводных, канализационных или противопожарных линий в нежилую структуру.

Разрешение на сантехнику

Для добавления или перемещения приборов и трубопроводов требуется разрешение сантехника. Это может также включать трубопровод для будущего использования.

Резервуар для хранения пропана

Разрешение на резервуар для хранения пропана требуется для установки жилого или нежилого резервуара для хранения пропана объемом более 125 галлонов.

Резервуар

Разрешение на резервуар для хранения требуется для подземного или надземного хранения воды, бензина, дизельного топлива, мазута или других жидкостей.

Разрешение TAP

Разрешение TAP требуется для подключения к одному лоту, если соглашение о проведении общественных работ не заключено.

Разрешение на подключение воды/канализации

Разрешение на подключение воды/канализации требуется для окончательного подключения коммунальных услуг к зданию, включая установку счетчика воды.
