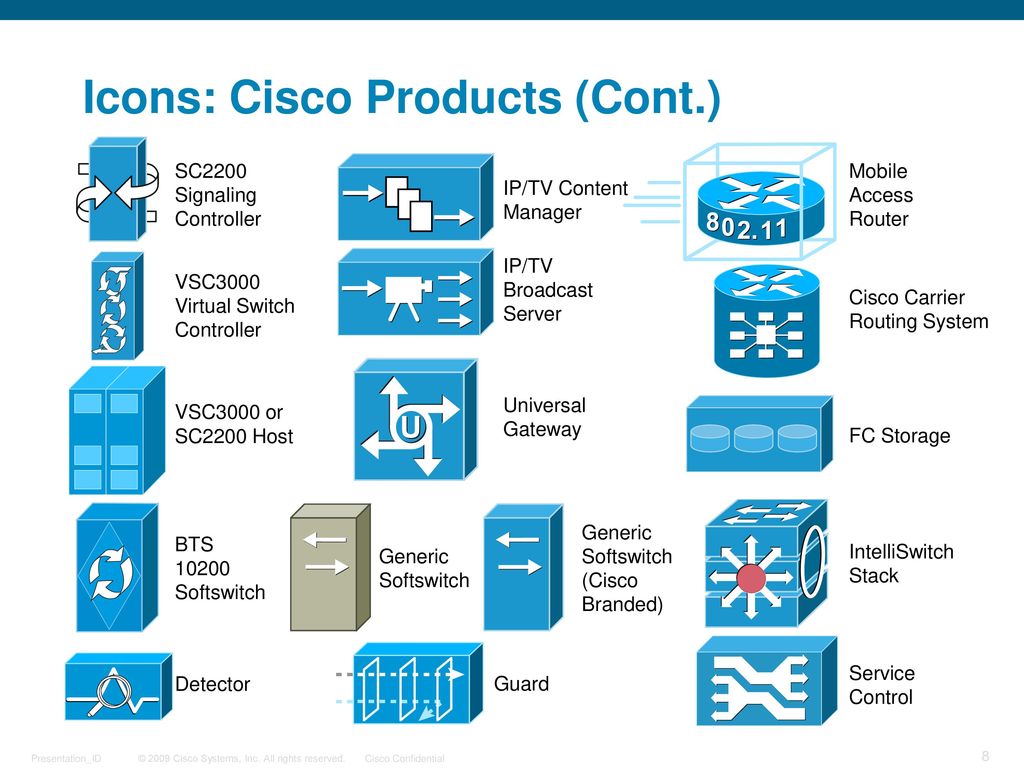

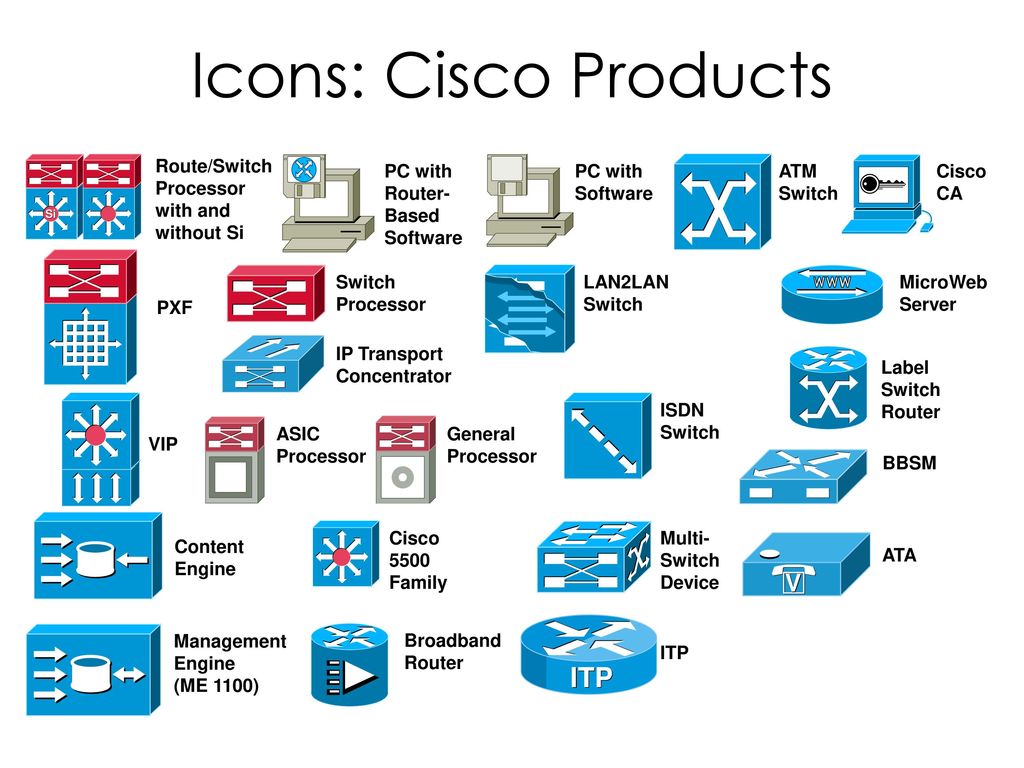

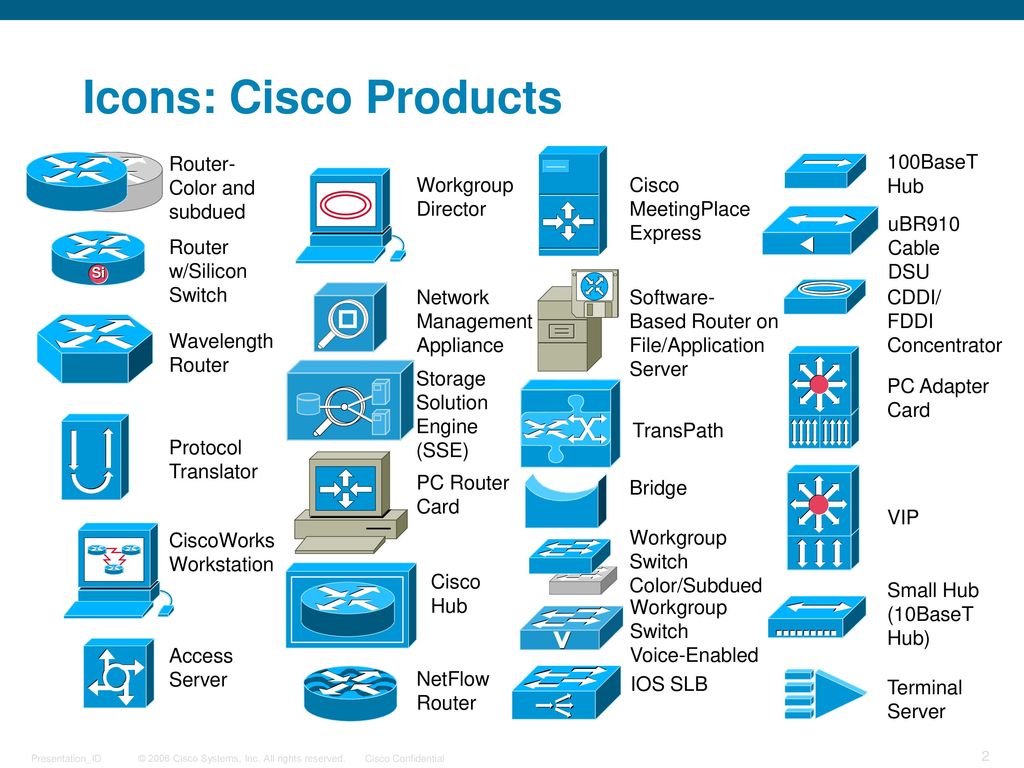

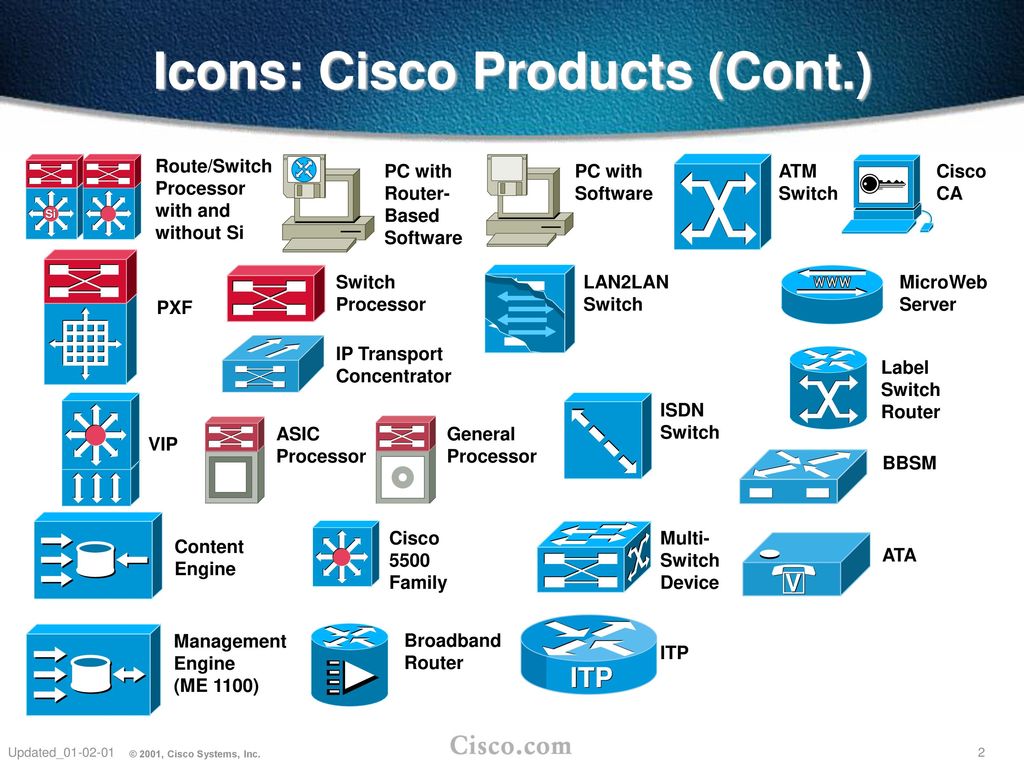

Обозначение маршрутизатора на схеме: Условные обозначения Cisco и стандартные физические компоненты компьютерной сети или что такое компьютерная сеть?

Содержание

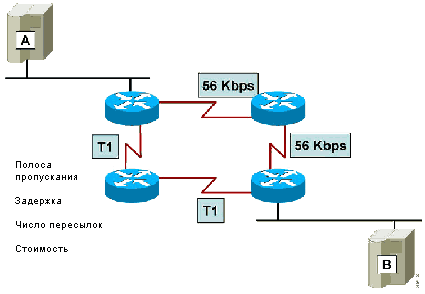

Что обозначения F0 / 0 и F0 / 1 означают на этой диаграмме?

@ 3iron ответ дал мне подсказку, что мне нужно. Обозначение означает, что на диаграмме есть несколько интерфейсов NIC на маршрутизаторе, и это делает ссылку на это.

  • F0 / 0 — интерфейс № 1
  • F0 / 1 — интерфейс № 2

ПРИМЕЧАНИЕ. Символ F означает, что сетевой адаптер / порт, скорее всего, является соединением Fast Ethernet.

Эта диаграмма с веб-сайта Cisco также показывает их. Вот ссылка на Фа 0/1, который, я считаю, является более типичным обозначением.



Другой интересный вывод состоит в том, что иногда обозначение может включать 3-ю цифру, чтобы обозначить, что интерфейс, на который ссылаются, не встроен в материнскую плату сетевого устройства. Приведенная выше диаграмма показывает некоторые примеры этого, т.е. T1 1/0/1. ПРИМЕЧАНИЕ. Префикс третьей цифры указывает, из какого «слота» на материнской плате идет порт.

Опять же, ссылка Cisco описывает эти слоты примерно так:



Мне также удалось выкопать эту ссылку: Руководство по номенклатуре интерфейсов маршрутизатора и коммутатора, которое описывает ссылку на F0 / 0 примерно так. Обратите внимание, что есть 2 типа ситуаций:

  • Фиксированный интерфейс серии роутер
  • Модульный интерфейс серии роутер

Эта запись изначально использовалась для фиксированных типов маршрутизаторов:

В маршрутизаторах серии с фиксированным интерфейсом номенклатура интерфейса имеет тип слот _ # / port_ #.

Но с появлением модульных маршрутизаторов это не означало, на какую карту расширения (WIC) ссылались. Таким образом, обозначение было расширено:

  • Новое соглашение об именах только для слотов WIC (WAN Interface Card) — это тип слота _ # / subslot _ # / port_ #.
  • Порты, установленные непосредственно на шасси, все еще используют классическое соглашение типа слот _ # / port_ #.

Кстати, на том же сайте была эта таблица, которая описывает обозначение F0 / 0 следующим образом:



Дополнительные поиски действительно обнаружили этот URL: Стандартные порты маршрутизатора, в которых были перечислены следующие типы портов:

  • Aux port: этот вспомогательный порт используется для подключения модема к маршрутизатору, который затем можно использовать для удаленного изменения конфигурации на маршрутизаторе.
  • Порт интерфейса дополнительного устройства (AUI): до того, как WIC стал стандартом для обеспечения расширения через дополнительный порт, AUI позволял использовать приемопередатчики, предоставляя вам возможность добавлять различные типы сетевых подключений, таких как оптоволоконные или медные Ethernet-соединения.
  • Последовательный: подключение модема или другого последовательного устройства, позволяющее использовать сетевой интерфейс WAN на маршрутизаторе.
  • Ethernet / Fast Ethernet / Gigabit Ethernet: стандартные сетевые интерфейсы, используемые для подключения различных сегментов сети.
  • Консоль: последовательный порт конфигурации для доступа из командной строки к управлению и настройке маршрутизатора. Обратитесь к рисунку 3-1, чтобы увидеть консольный порт.
  • Порт WAN Interface Card (WIC): поскольку доступно множество вариантов подключения к WAN (например, T1, ISDN, ADSL), этот порт можно использовать для добавления различных интерфейсов к стандартному маршрутизатору.
  • Порт аппаратной интерфейсной карты WAN (HWIC). С интеграцией сервисов в маршрутизаторы интерфейс WIC стал слишком ограниченным. Интерфейс HWIC был создан для поддержки более широкого спектра вариантов расширения оборудования, таких как коммутаторы и сервисные карты. Этот порт обратно совместим с большинством старых устройств WIC.

А также этот URL: Различные типы интерфейсов в маршрутизаторе Cisco :

  • Ethernet — Ethernet, как правило, представляет собой физический интерфейс стандарта Ethernet IEEE 802.3, который работает на скорости 10 Мбит / с. Используемый медиа-стандарт — 10BaseT.
  • Fast Ethernet — Fast Ethernet обычно представляет собой физический интерфейс стандарта Ethernet IEEE 802.3u, который работает на скорости 100 Мбит / с. Используемый медиа-стандарт — 100BaseT.
  • Gigabit Ethernet — Gigabit Ethernet, как правило, представляет собой физический интерфейс стандарта Ethernet IEEE 802.3ab, работающий со скоростью 1000 Мбит / с. Используемый медиа-стандарт 1000BASE-T
  • Последовательный — Последовательные интерфейсы обычно используются для соединений WAN от ISP (интернет-провайдеров) для типов подключения, таких как Frame Relay, T1, T3 и т. Д.
  • FDDI Fibre Distributed Data Interface — сети FDDI работают на скорости 100 Мбит / с и используют механизм передачи токенов для предотвращения коллизий.
  • Token Ring — интерфейсы Token Ring могут работать со скоростью 4 Мбит / с или 16 Мбит / с. В сетях Token Ring токен передается по сети (настроенный в топологии кольца), что позволяет владельцу токена передавать кадр, чтобы избежать коллизии. Сети Token Ring давно исчезли из сетевой индустрии. Новые маршрутизаторы Cisco не имеют интерфейса Token Ring.

Примечание. Только интерфейс Ethernet 10 Мбит / с имеет имя «Ethernet» в маршрутизаторе Cisco. Интерфейс Ethernet со скоростью 100 Мбит / с называется интерфейсом FastEthernet, а интерфейс Ethernet со скоростью 1000 Мбит / с называется интерфейсом GigabitEthernet.

Этот последний бит немного более показателен. Поскольку исторически Ethernet использовался для интерфейсов 10 Мбит / с, «F» на моей диаграмме «F0 / 0» и «F0 / 1», по-видимому, подразумевает, что интерфейс является соединением с поддержкой FastEthernet (10/100 МБ / с).

Однако в последнее время Ethernet также можно использовать взаимозаменяемо в Gigabit Ethernet, а также в портах 10G Ethernet, поэтому необходимо уделять особое внимание фактическому оборудованию, на которое ссылается диаграмма.

использованная литература

Обзор интерфейсов маршрутизатора | Juniper Networks

Каждый интерфейс имеет имя интерфейса, которое определяет тип передаемой информации, слот, в котором расположен FPC или DPC, местоположение на FPC, где установлен PIC, и PIC или DPC порт. Имя интерфейса однозначно определяет индивидуальный сетевой разъем в системе. Имя интерфейса используется при настройке интерфейсов и при внося на отдельных интерфейсах различные функции и свойства, например, протоколы маршрутов. Система использует имя интерфейса при отобраании информации об интерфейсе, например, в show interfaces команде.

Имя интерфейса представлено физической частью, частью канала и логической частью в следующем формате:

physical<:channel>.logical

Часть имени канала не является обязательной для всех интерфейсов, кроме интерфейсов DS3, E1, OC12 и STM1.

Устройства серии EX, серия QFX, NFX, OCX1100, система QFabric и EX4600 используют соглашение о наименовании для определения интерфейсов, аналогичных интерфейсам других платформ, работающих под Juniper Networks Junos OS. Дополнительные сведения см. в «Соглашения об именованиях интерфейсов».

В следующих разделах указаны инструкции по настройке имен интерфейсов:

Физическая часть имени интерфейса

Физическая часть имени интерфейса определяет физическое устройство, которое соответствует одному физическому сетевому разъему.

Прим.:

Внутренний интерфейс зависит от модуль маршрутизации. Чтобы определить, использует ли модуль маршрутизации интерфейс данного типа, используйте следующую команду:

show interfaces terse

[email protected]> show interfaces terse
Interface               Admin Link Proto    Local                 Remote
pfe-1/0/0               up    up
pfe-1/0/0.16383         up    up   inet
                                   inet6
pfh-1/0/0               up    up
pfh-1/0/0.16383         up    up   inet
[..........]
bcm0                    up    up <----------------
bcm0.0                  up    up   inet 10.0.0.1/8
[..........]
lsi                     up    up
mtun                    up    up
pimd                    up    up
pime                    up    up
tap                     up    up

За дополнительной информацией о системах маршрутизации, поддерживаемых каждым шасси, первом поддерживаемом выпуске модуль маршрутизации на указанном шасси, интерфейсе управления Ethernet и внутренних интерфейсах Ethernet для каждого модуль маршрутизации, пожалуйста, обратитесь к ссылке «Supported Routing Engines by Chassis» в разделе Дополнительные документы.

Эта часть имени интерфейса имеет следующий формат:

type-fpc/pic/port

type является типом носитеса, который идентифицирует сетевое устройство, которое может быть одним из следующих:

  • ae— Агрегированная интерфейсная сеть Ethernet. Это виртуальный агрегированных соединений и имеет другой формат именования, чем большинство РС; дополнительные сведения см. в обзоре Агрегированных интерфейсов Ethernet.

  • as— Агрегированная интерфейс soNET/SDH. Это виртуальный агрегированных соединений и имеет другой формат именования, чем большинство РС; дополнительные сведения см. в «Настройка агрегированных интерфейсов SONET/SDH».

  • at-Интерфейс интеллектуальной очереди ATM1 или ATM2 (IQ) или виртуальный интерфейс ATM на интерфейсе эмуляции (CE) цепи.

  • bcm— Внутренний процесс Ethernet bcm0 поддерживается на определенных ядер маршрутизации для маршрутизаторов различных серий M и T. Дополнительные сведения обратитесь к ссылке

    Supported Routing Engines by Chassis в разделе Дополнительные документы.

  • cau4— Многоканализный интерфейс AU-4 IQ (настраивается на многоканализированных ИНТЕРФЕЙСах STM1 IQ или IQE PIC или OC12 IQ и IQE PIC).

  • ce1— Многоканализный интерфейс E1 IQ (настраивается на Channelized E1 IQ PIC или Channelized STM1 IQ или IQE PIC).

  • ci-Контейнерный интерфейс.

  • coc1— Многоканализный интерфейс OC1 IQ (настроен на channelized OC12 IQ и IQE или Channelized OC3 IQ и IQE PICs).

  • coc3-Многоканализный интерфейс OC3 IQ (настраивается на OC3 с уехай-каналами и PICs IQE).

  • coc12— Многоканализный интерфейс OC12 IQ (настроен на многоканализированных OC12 IQ и IQE CS).

  • coc48-Многоканализный интерфейс OC48 (сконфигурирован на channelized OC48 и Channelized OC48 IQE PICs).

  • cp— Интерфейс коллектора (настроен на PIC Службы мониторинга II).

  • cstm1— Многоканализный интерфейс STM1 IQ (настраивается на МНОГОканализированных ИНТЕРФЕЙСах STM1 IQ или IQE PIC).

  • cstm4— Многоканализный интерфейс STM4 IQ (настраивается на OC12 IQ и IQE CS).

  • cstm16— Многоканализный интерфейс STM16 IQ (настроен на многоканализированных OC48/STM16 и channelized OC48/STM16 IQE CS).

  • ct1— Многоканализный интерфейс T1 IQ (настраивается на channelized DS3 IQ и IQE PICs, Channelized OC3 IQ и IQE PICs, Channelized OC12 IQ и IQE PICs или Channelized T1 IQ PIC).

  • ct3— Многоканализный интерфейс T3 IQ (настраивается на channelized DS3 IQ и IQE PICs, Channelized OC3 IQ и IQE PICs или Channelized OC12 IQ и IQE PICs).

  • demux— Интерфейс, поддерживаючий логические IP-интерфейсы, которые используют исходный или адрес назначения IP для демультиплексных пакетов. На шасси существует только один интерфейс demux demux0 (). Все demux-логические интерфейсы должны быть связаны с логическим интерфейсом, который является логическим.

  • dfc— Интерфейс, поддерживаюющий обработку динамического захвата потока на серия T или M320, содержащие один или несколько РС ДЛЯ мониторинга III. Динамический захват потока позволяет захватывать потоки пакетов на основе критериев динамической фильтрации. В частности, эту функцию можно использовать для перенаправления пассивно отслеживаемого потока пакетов, совпадающего с определенным списком фильтров, на одно или несколько мест назначения с помощью протокола управления по требованию.

  • ds— Интерфейс DS0 (настроен на многоканальных интерфейсах DS3 PIC, Channelized E1 PIC, Channelized OC3 IQ и IQE PICs, Channelized OC12 IQ и IQE PICs, Channelized DS3 IQ и IQE PICs, Channelized E1 IQ PIC, Channelized STM1 IQ или IQE PIC или Channelized T1 IQ).

  • dsc— Отбрасывание интерфейса.

  • e1— интерфейс E1 (включая многоканализированные интерфейсы STM1-to-E1).

  • e3— интерфейс E3 (включая интерфейсы E3 IQ).

  • em— Интерфейсы управления и внутренних интерфейсов Ethernet. Для M Series, серия MX, серия T маршрутизаторов и маршрутизаторов серии TX эту команду можно использовать для отображения аппаратной информации о маршрутизаторе, включая модуль маршрутизации show chassis hardware модель. Чтобы определить, какой интерфейс управления поддерживается на маршрутизаторе и модуль маршрутизации, см. «Понимание интерфейсов Ethernet управления и поддерживаемых ядер маршрутизации маршрутизатором».

  • es— интерфейс шифрования.

  • et— 100-гигабитные интерфейсы Ethernet (10, 40 и 100-Гигабитный Ethernet интерфейс только для серия PTX маршрутизаторов пакетной связи).

  • fe— Интерфейс Fast Ethernet.

  • fxp— Интерфейсы управления и внутренних интерфейсов Ethernet. Для M Series, серия MX, серия T маршрутизаторов и маршрутизаторов серии TX эту команду можно использовать для отображения аппаратной информации о маршрутизаторе, включая модуль маршрутизации show chassis hardware модель. Чтобы определить, какой интерфейс управления поддерживается на маршрутизаторе и модуль маршрутизации, см. «Понимание интерфейсов Ethernet управления и поддерживаемых ядер маршрутизации маршрутизатором».

  • ge— Интерфейс Gigabit Ethernet.

    Прим.:
    • Интерфейс XENPAK 10-Gigabit Ethernet PIC, который поддерживается только на маршрутизаторах серии M, настраивается с помощью соглашения о наименовании интерфейсов вместо соглашения о gexe наименовании интерфейсов. Дополнительные сведения о следующих командах show:

      show chassis hardware

      [email protected]> show chassis hardware
      ..
      FPC 4            REV 02   710-015839   CZ1853            M120 FPC Type 3
        PIC 0          REV 09   750-009567   Nh2857            1x 10GE(LAN),XENPAK
          Xcvr 0       REV 01   740-012045   535TFZX6          XENPAK-SR

      show configuration interfaces

      [email protected]> show configuration interfaces ge-4/0/0
      unit 0 {
          family inet {
              address 100.0.0.1/24;
          }
      }

    • В устройствах серии MX и SRX оптические интерфейсы SFP или SFP+ с 1 и 10 гигабитными всегда именуются так, как если вставить xe 1 Гигабитный SFP. Однако в устройствах серии EX и QFX имя интерфейса отображается как или основано на скорости ge вставленного оптического xe устройства.

  • gr— Туннельный интерфейс общей инкапсуляции маршрутизации (GRE).

  • gre— Внутренне созданный интерфейс, настраиваемый только в качестве канала управления для обобщенных MPLS (GMPLS). Дополнительные сведения о GMPLS см. в руководстве Junos OS MPLS приложений.

    Прим.:

    Можно настроить интерфейсы GRE (gre-x/y/z) только для каналов управления GMPLS. Интерфейсы GRE не поддерживаются и не настраиваются для других приложений.

  • ip— туннельный интерфейс инкапсуляции IP-over-IP.

  • ipip— Внутренне созданный интерфейс, который не может быть настроен.

  • ixgbe— Внутренний процесс Ethernet ixgbe0 и ixgbe1 используется с помощью re-THE-THE-C2600-16G модуль маршрутизации, который поддерживается на матрице TX Plus и PTX5000.

  • iw— Логические интерфейсы, связанные с конечными точками соединений цепи уровня 2 и VPN уровня 2 (VPN псевдопроводной сшивание уровня 2). Дополнительные сведения о VPN см. в библиотеке Junos OS VPN для устройств маршрутов.

  • lc— Внутренне созданный интерфейс, который не может быть настроен.

  • lo—Интерфейс обратной связи. Интерфейс Junos OS настраивает один интерфейс обратной связи lo0 (). Логический интерфейс lo0.16383 является ненастроимым интерфейсом для трафика управления маршрутизатором.

  • ls— Интерфейс служб связи.

  • lsi— Внутренне созданный интерфейс, который не может быть настроен.

  • mlМногоканальный интерфейс (включая Multilink Frame Relay и MLPPP).

  • mo— Интерфейс служб мониторинга (включая службы мониторинга и службы мониторинга II). Логический интерфейс mo-fpc/pic/port.16383 — это внутренний, ненастроимый интерфейс для трафика управления маршрутизатором.

  • ms— Интерфейс мультисервисов.

  • mt— Интерфейс многоастных туннелей (внутренний интерфейс маршрутизатора для VPN). Если маршрутизатор имеет PIC туннеля, Junos OS автоматически настраивает один интерфейс многоабъестного туннеля () для каждой настроенной виртуальной частной mt сети (VPN). Несмотря на то, что нет необходимости настраивать многокастные интерфейсы, можно использовать утверждение для настройки устройства и семейства таким образом, что туннель может передавать и принимать только многоавегурный multicast-only трафик. Дополнительные сведения см. в «Многоавестная».

  • mtun— Внутренне созданный интерфейс, который не может быть настроен.

  • oc3— интерфейс OC3 IQ (настроен на channelized OC12 IQ и IQE CS или Channelized OC3 IQ и IQE PICs).

  • pd— Интерфейс точки встречи (RP), декапсулирует пакеты.

  • pe— Интерфейс маршрутизатора PIM первого перехода, инкапсулирует пакеты, предназначенные для маршрутизатора RP.

  • pimd— Внутренне созданный интерфейс, который не может быть настроен.

  • pime— Внутренне созданный интерфейс, который не может быть настроен.

  • rlsq— Контейнерный интерфейс с номерами от 0 до 127 используется для связываия основных и вторичных РС LSQ в конфигурациях высокой доступности. Любой сбой первичного PIC приводит к переключениям на вторичный PIC и наоборот.

  • rms— Резервный интерфейс для двух интерфейсов мультисервисов.

  • rsp— Избыточный виртуальный интерфейс для интерфейса адаптивного обслуживания.

  • se— Последовательный интерфейс (включая интерфейсы EIA-530, V.35 и X.21).

  • si— Интерфейс со службами в линии связи, который расположен на линетройной карте на базе Trio.

  • so— интерфейс SONET/SDH.

  • sp-Интерфейс адаптивного обслуживания. Логический интерфейс sp-fpc/pic/port.16383 — это внутренний, ненастроимый интерфейс для трафика управления маршрутизатором.

  • stm1— интерфейс STM1 (настроен на интерфейсах OC3/STM1).

  • stm4— интерфейс STM4 (настроен на интерфейсах OC12/STM4).

  • stm16— интерфейс STM16 (настроен на интерфейсах OC48/STM16).

  • t1— Интерфейс T1 (включая интерфейсы DS3 с у многоканалом DS3-dS1).

  • t3— Интерфейс T3 (включая многоканализированные интерфейсы OC12-to-DS3).

  • tap— Внутренне созданный интерфейс, который не может быть настроен.

  • umd— USB-модемный интерфейс.

  • vsp— Интерфейс голосовых служб.

  • vc4— практически совмещенный интерфейс.

  • vt— Интерфейс виртуальных туннелей обратной связи.

  • xe-10-Гигабитный интерфейс Ethernet. Некоторые более старые 10-гигабитные интерфейсы Ethernet используют тип носителя (а не) для определения физической части gexe сетевого устройства.

  • xtЛогический интерфейс защищенных системных доменов для установления туннельного соединения уровня 2.

fpc определяет номер FPC или DPC, на которой расположен физический интерфейс. В частности, это номер слота, в котором установлена карта.

M40, M40e, M160, M320, M120, T320, T640 и T1600 маршрутизаторы имеют восемь слотов FPC с номерами от 0 до 7, слева направо при передней части шасси. Информация о совместимых FFP-компьютерах и КОМПЬЮТЕРАх приводится в руководстве по оборудованию маршрутизатора.

На PTX1000 маршрутизаторах номер FPC всегда 0.

У маршрутизатора M20 есть четыре слота FPC с номерами от 0 до 3 (сверху вниз) перед шасси. Номер слота печатается смежным с каждым слотом.

серия MX поддерживают DDP, FFPC и модульные интерфейсные очки (MCS). Информация о совместимых модулях DPC, FFP, CS и MCS приводится в справочнике серия MX интерфейсного модуля.

Для маршрутизаторов M5, M7i, M10 и M10i, в шасси встроены FFPC. вы устанавливаете РС в шасси.

На маршрутизаторах M5 и M7i есть пространство до четырех МC. Кроме M7i маршрутизатора имеется встроенный PIC туннеля, дополнительный встроенный PIC AS или дополнительный встроенный PIC MS.

На маршрутизаторах M10 и M10i есть пространство до восьми РС.

Матрица маршрутов может иметь до 32 FFP (число от 0 до 31).

Дополнительные сведения о именованиях интерфейсов для матрицы маршрутов см. в Именования интерфейсов для матрицы маршрутов на основе матрицы TX-маршрутизатора .

pic определяет номер PIC, на котором расположен физический интерфейс. В частности, это номер расположения PIC на FPC. FPC с четырьмя слотами PIC про numbered от 0 до 3. FFPC с тремя слотами PIC про номер от 0 до 2. Расположение PIC печатается на несущей платы FPC. Для PIC, которые занимают более одного слота PIC, меньший номер слота PIC идентифицирует расположение PIC.

port определяет определенный порт на PIC или DPC. Количество портов зависит от PIC. Номера портов печатаются на PIC.

Логическая часть имени интерфейса

Логическая часть имени интерфейса соответствует логическому номеру единицы. Диапазон доступных номеров варьируется для разных типов интерфейсов. В блоке см. текущие значения диапазона.

В виртуальной части имени период . () разделяет номера портов и логических единиц:

Сепараторы в имени интерфейса

Между каждым элементом имени интерфейса существует сепаратор.

В физической части имени дефис (-) отделяет тип носителю от номера FPC, а косая черта (/) отделяет FPC, PIC и номера портов.

В виртуальной части имени период (.) разделяет номера каналов и логических единиц.

Двоеточие (:) разделяет физическую и виртуальную части имени интерфейса.

Часть канала имени интерфейса

Часть имени интерфейса с идентификатором канала необходима только для интерфейсов с у многоканалами. Для многоканализированных интерфейсов канал 0 определяет первый многоканализованный интерфейс. Для многоканализированных и многоканализированных интерфейсов IQE канал 1 определяет первый многоканализный интерфейс. Интерфейс SONET/SDH OC48 имеет четыре канала OC12 с номерами от 0 до 3.

Чтобы определить, какие типы РС с уехав на маршрутизатор в данный момент установлены в маршрутизаторе, используйте команду с верхнего уровня интерфейс командной строки show chassis hardware (интерфейс командной строки). Cs IQ и IQE перечислены в выходных данных с «интеллектуальным IQ очереди» или «enhanced intelligent queuing IQE» в описании. Дополнительные сведения см. в обзоре многоканализированных интерфейсов.

Для интерфейсов ISDN необходимо указать B-канал в форме. это ID B-канала и может быть bc-pim/0/port:nn 1 или 2. Указание D-канала в dc-pim/0/port:0 форме.

Прим.:

Для ISDN интерфейсы B-channel и D-channel не имеют настраиваемых параметров. Однако, когда статистика интерфейса отображается, B-channel и D-channel interfaces имеют статистические значения.

Прим.:

В Junos OS под термином логические интерфейсы обычно подразумеваются интерфейсы, настроенные путем включив утверждение на уровне unit[edit interfaces interface-name] иерархии. Логические интерфейсы имеют дескриптор в конце имени интерфейса, например .logical in или , где ge-0/0/0.1t1-0/0/0:0.1 логический номер единицы. 1

Хотя многоканализированные интерфейсы обычно считаются логическими или виртуальными, Junos OS видит интерфейсы T3, T1 и NxDS0 в пределах многоканализированного IQ или IQE PIC как физические интерфейсы. Например, обе команды рассматриваются как t3-0/0/0t3-0/0/0:1 физические интерфейсы Junos OS. По контрасту, они считаются логическими интерфейсами, так как они имеют в t3-0/0/0.2t3-0/0/0:1.2 конце имен .2 интерфейсов.

Именования интерфейсов для матрицы маршрутов на основе матрицы TX-маршрутизатора

Матрица маршрутов на основе Juniper Networks матрицы TX – это многоцелевая архитектура, состоящая из одного маршрутизатора матрицы TX и от одного до четырех взаимосвязанных T640 маршрутизаторов. С точки зрения пользовательского интерфейса матрица маршрутов отображается как единый маршрутизатор. Маршрутизатор матрицы TX управляет всеми T640, как показано Рис. 1 в.

Рис. 1: Матрица маршрутов

Маршрутизатор матрицы TX также называется шасси коммутатор-карты (SCC). Маршрутизатор интерфейс командной строки используется scc для ссылки на маршрутизатор матрицы TX. Маршрутизатор T640 в матрице маршрутов также называется шасси с линейными платами (LCC). Маршрутизатор интерфейс командной строки в качестве префикса для обозначения определенного T640 lcc маршрутизатора.

LCC назначены номера от 0 до 3, в зависимости от аппаратной установки и подключения к маршрутизатору матрицы TX. Дополнительные сведения см. в руководстве по оборудованию маршрутизатора матрицы TX. Матрица маршрутов может иметь до четырех T640, а у каждого из T640 до восьми FFP. Таким образом, матрица маршрутов в целом может иметь до 32 FFP (от 0 до 31).

В Junos OS интерфейс командной строки интерфейса имя интерфейса имеет следующий формат:

type-fpc/pic/port

При указании номера для маршрутизатора T640 в матрице маршрутов, Junos OS, определяет, какой из T640 содержит указанный FPC на основе следующего fpc назначения:

  • На LCC 0 аппаратные слоты FPC с 0 по 7 настроены в качестве от 0 до 7.

  • На LCC 1 аппаратные слоты FPC с 0 по 7 настроены в качестве от 8 до 15.

  • На LCC 2 аппаратные слоты FPC с 0 по 7 настроены в качестве от 16 до 23.

  • На LCC 3 аппаратные слоты FPC с 0 по 7 настроены в качестве от 24 до 31.

Например, in относится к аппаратму слоту 1se-1/0/0 1 FPC на T640-маршрутизаторе. lcc0 In 11t1-11/2/0 относится к аппаратным слоту 3 FPC на T640 с lcc1 меткой. In 20so-20/0/1 относится к аппаратным слоту 4 FPC на T640 с lcc2 маркировкой. In 31t3-31/1/0 относится к аппаратном слоту 7 FPC на T640 с меткой lcc3 .

Табл. 1 суммирует номер FPC для T640 в матрице маршрутов.

Табл. 1: Номер fPC для T640 в матрице маршрутов

LCC номеров, присвоенных T640 маршрутизатору

Номера конфигураций

0

От 0 до 7

1

от 8 до 15

2

От 16 до 23

3

От 24 до 31

Табл. 2 перечисляет все аппаратные слоты FPC и соответствующие номера конфигурации для LCC с 0 по 3.

Табл. 2: 1-1 номер FPC для T640 в матрице маршрутов

Номер FPC

T640 маршрутизаторы



LCC 0
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

0

1

2

3

4

5

6

7

LCC 1
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

8

9

10

11

12

13

14

15

LCC 2
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

16

17

18

19

20

21

22

23

LCC 3
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

24

25

26

27

28

29

30

31

Именования интерфейсов для матрицы маршрутов на основе матрицы TX Plus маршрутизатора

Матрица маршрутов на основе Juniper Networks TX Matrix Plus Router является многоконтекстотной архитектурой, состоящей из одного маршрутизатора TX Matrix Plus и от одного до четырех взаимосвязанных T1600 маршрутизаторов. С точки зрения пользовательского интерфейса матрица маршрутов отображается как единый маршрутизатор. Маршрутизатор TX Matrix Plus управляет всеми T1600, как показано в Рис. 2 .

Рис. 2: Матрица маршрутов на основе матрицы TX Plus маршрутизатора

Маршрутизатор TX Matrix Plus также называется шасси коммута матрицы (SFC). Маршрутизатор интерфейс командной строки используется sfc для ссылки на маршрутизатор TX Matrix Plus. Маршрутизатор T1600 в матрице маршрутов также называется шасси с линейными платами (LCC). Маршрутизатор интерфейс командной строки в качестве префикса для обозначения определенного T1600 lcc маршрутизатора.

LCC назначены номера от 0 до 3, в зависимости от аппаратной настройки и подключения к маршрутизатору TX Matrix Plus. Дополнительные сведения см. в руководстве по оборудованию маршрутизатора по матрице TX и маршрутизатору. Матрица маршрутов на основе TX Matrix Plus маршрутизатора может иметь до четырех T1600 маршрутизаторов, и каждый из T1600 имеет до восьми FFPC. Таким образом, матрица маршрутов в целом может иметь до 32 FFP (от 0 до 31).

В Junos OS интерфейс командной строки интерфейса имя интерфейса имеет следующий формат:

type-fpc/pic/port

При указании номера для маршрутизатора T1600 в матрице маршрутов, маршрутизатор определяет Junos OS какой из T1600 содержит указанный FPC на основе следующего fpc назначения:

  • На LCC 0 аппаратные слоты FPC с 0 по 7 настроены в качестве от 0 до 7.

  • На LCC 1 аппаратные слоты FPC с 0 по 7 настроены в качестве от 8 до 15.

  • На LCC 2 аппаратные слоты FPC с 0 по 7 настроены в качестве от 16 до 23.

  • На LCC 3 аппаратные слоты FPC с 0 по 7 настроены в качестве от 24 до 31.

Например, in 1se-1/0/0 ссылается на аппаратный слот 1 FPC на T1600 с меткой lcc0 . In 11t1-11/2/0 относится к аппаратным слоту 3 FPC на T1600 с меткой lcc1 . In 20so-20/0/1 относится к аппаратным слоту 4 FPC на T1600 с lcc2 меткой. In 31t3-31/1/0 относится к аппаратным слоту 7 FPC на T1600 с меткой lcc3 .

Табл. 3 суммирует нумеровку FPC для матрицы маршрутов на основе матрицы TX Plus маршрутизатора.

Табл. 3: Номер FPC для T1600 маршрутизаторов в матрице маршрутов

LCC номеров, присвоенных T1600 маршрутизатору

Номера конфигураций

0

От 0 до 7

1

от 8 до 15

2

От 16 до 23

3

От 24 до 31

Табл. 4 перечисляет все аппаратные слоты FPC и соответствующие номера конфигурации для LCC с 0 по 3.

Табл. 4: 1-1 номер FPC для T1600 в матрице маршрутов

Номер FPC

T1600 маршрутизаторов



LCC 0
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

0

1

2

3

4

5

6

7

LCC 1
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

8

9

10

11

12

13

14

15

LCC 2
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

16

17

18

19

20

21

22

23

LCC 3
Аппаратные слоты

0

1

2

3

4

5

6

7

Номера конфигураций

24

25

26

27

28

29

30

31

Наименование интерфейса шасси

Некоторые свойства PIC, например, framing, настроены на [edit chassis] уровне иерархии. Наименование интерфейса шасси зависит от аппаратной части маршрутов.

  • Для настройки свойств PIC для автономных маршрутизаторов необходимо указать номера FPC и PIC следующим образом:

    [edit chassis]
    fpc slot-number {
        pic pic-number {
            ...
        }
    }

  • Чтобы настроить свойства PIC для T640 или T1600, настроенных в матрице маршрутов, необходимо указать номера LCC, FPC и PIC следующим образом:

    [edit chassis]
    lcc lcc-number {
        fpc slot-number { # Use the hardware FPC slot number
            pic pic-number {
                ...
            }
        }
    }


    Для слота FPC в T640 в матрице маршрутов укажите номер слота оборудования, как помеяно на шасси T640 маршрутизатора. Не используйте соответствующие номера конфигурации программного обеспечения FPC, показанные в Табл. 2 .

    Для слота FPC в T1600 в матрице маршрутов укажите номер слота оборудования, как помеяно на T1600 маршрутизатора. Не используйте соответствующие номера конфигурации программного обеспечения FPC, показанные в Табл. 3 .

Дополнительные сведения об иерархии см. в библиотеке Junos OS [edit chassis]администрирования для устройств маршрутов.

Примеры: Наименование интерфейса

В данном разделе приводится пример именования интерфейсов. На рисунке, где расположены слоты, РС и порты, Рис. 3 см. .

Рис. 3: Расположение слота интерфейса, PIC и порта

Для FPC в слоте 1 с двумя OC3 SONET/SDH PIC в положениях PIC 0 и 1, каждый PIC с двумя портами использует следующие имена:

so-1/0/0.0
so-1/0/1.0
so-1/1/0.0
so-1/1/1.0

PIC OC48 SONET/SDH в слоте 1 и в совместимом режиме выглядит как один FPC с одним PIC, у которого есть один порт. Если этот интерфейс имеет один логический блок, он имеет следующее имя:

so-1/0/0.0

OC48 SONET/SDH PIC в слоте 1 и в режиме с уеланным каналом имеет номер для каждого канала. Например:

so-1/0/0:0
so-1/0/0:1

Для FPC в слоте 1 с многоканализованным PIC OC12 в положения PIC 2 каналы DS3 имеют следующие имена:

t3-1/2/0:0
t3-1/2/0:1
t3-1/2/0:2
...
t3-1/2/0:11

Для FPC в слоте 1 с четырьмя OC12 ATM CS (FPC полностью заполнен), четыре РС, каждый из которых имеет один порт и один логический блок, имеют следующие имена:

at-1/0/0.0
at-1/1/0.0
at-1/2/0.0
at-1/3/0.0

В матрице маршрутизации на маршрутизаторе T640 с меткой, для FPC в слоте 5 с четырьмя lcc1 PC SONET OC192, четыре CS, каждый с одним портом и одним логическим блоком, имеют следующие имена:

so-13/0/0.0
so-13/1/0.0
so-13/2/0.0
so-13/3/0.0

Для FPC в слоте 1 с 4-портовой интерфейсной картой ISDN BRI порт 4 имеет следующее имя:

br-1/0/4

Первый B-канал, второй B-канал и канал управления имеют следующие имена:

bc-1/0/4:1
bc-1/0/4:2
dc-1/0/4:0

Основы компьютерных сетей. Тема №4. Сетевые устройства и виды применяемых кабелей

Приветствую всех! Добрались мы до 4-ой темы. Поговорим сегодня про различные сетевые устройства и применяемые кабели. Узнаем, чем отличается коммутатор от маршрутизатора, что такое концентратор и многое другое. Приглашаю заинтересовавшихся под кат.

В ранних статьях я писал о разных сетевых моделях, протоколах, службах. Но мало рассказал об устройствах, которые тесно с этим работают, и самое главное, чем они все отличаются друг от друга. Эти знания очень важны для сетевого инженера, поэтому закрою эту брешь.

К счастью многие устройства доступны в Cisco Packet Tracer (версия 6.2), поэтому после каждого описанного устройства, я буду показывать это на практике.

Итак. Термин сетевые устройства применим к тем устройствам, которые подключены к сегменту сети и умеют принимать и/или передавать какие то данные. Самым простым и сразу приходящим в голову является сетевая карта.

Думаю все ее видели. Она стоит практически в каждом домашнем компьютере. Если не такая, то встроенная в материнскую плату.

Раньше можно было встретить и другие ее виды. Например, как на картинке ниже.

Обратите внимание на вход для коаксиального кабеля, который раньше активно использовался. Сейчас такие уже редко где встретишь. Если интересно посмотреть на остальные виды, то в CPT есть очень хорошие примеры. Например, если кликнуть по компьютеру, то откроется такое окно.

Слева расположено окошко модулей (обозначено на рисунке цифрой 1). По каждому модулю есть краткое описание и как выглядит (обозначено на рисунке цифрой 2). Например, я кликнул на модуль PT-HOST-NM-1CFE. Это сетевая карта, которая работает по технологии Fast-Ethernet и предназначена для работы с витой парой. Может работать на скорости 10 Мбит/с и 100 Мбит/с. Также поддерживает технологию VLAN, о которой будет следующая статья.

Работа такой карточки проста. У нее есть MAC-адрес (о чем я говорил ранее), который ей присвоили на заводе, и при помощи него она может общаться в сети с другими устройствами. Причем не обязательно ее соединять с коммутатором или другим устройством. Можно соединить ее с другой сетевой картой и организовать связь между ними. Таким образом раньше соединяли 2 компьютера в одной комнате. Это самое простое соединение. Давайте попробуем его организовать в CPT.

Немного отступлю от лабы, так как здесь есть важное замечание. Имеется 2 вида витой пары. Прямой (Straight-Through) и кроссовый (Cross-over). Прямой применяется, когда нужно соединить 2 разных устройства. Например, компьютер и коммутатор. А кроссовый — когда нужно соединить 2 компьютера, 2 коммутатора и т.д. Структурное различие в том, что пары проводов обжимаются по разному. Ниже привожу схему обжима.

Соответственно, если соединить устройства не тем кабелем, то работать ничего не будет. Если вы только начинаете свой путь, то, возможно, уже не встретитесь с такой проблемой, так как большинство современных устройств поддерживают технологию Auto-MDI(X). Эта технология позволяет понять устройству с кем оно соединено и в каком режиме ему работать. Причем достаточно, чтобы хотя бы один участник поддерживал ее для корректной работы. Но в любом случае это надо знать. Поэтому возьмите на заметку.
Возвращаемся к лабе. Предлагаю соединить 2 компьютера именно прямым кабелем, чтобы убедиться, что работать данная конструкция не будет.

И как видим, концы кабелей горят красным, что говорит о том, что соединение не работает.
Исправляем ошибку и подключим компьютеры кроссовым кабелем.

Наблюдаем зеленые огни. Радуемся и переходим к настройке IP-адресов. Первому присвоим адрес: 192.168.1.1 с маской: 255.255.255.0. Все остальное не важно. И, соответственно, второму компьютеру присвоим IP-адрес: 192.168.1.2 с аналогичной маской: 255.255.255.0. Проверим связь между ними.

Пинги успешны! Кому неохота соединять 2 компьютера, ссылка на скачивание.

Следующее устройство на очереди — это повторитель или repeater.
Если рассматривать с точки зрения модели OSI, то данное устройство работает на первом уровне. То есть на физическом. Устройство очень простое. Основная задача — это усиление сигнала. Если вспомнить немного курс школьной физики, то у каждого кабеля есть предел затухания сигнала. Если мы говорим о витой паре, то ее максимальная длина может быть до 100 метров[email protected] ) И для того, чтобы усилить сигнал, применяют данное устройство. Ethernet повторитель может усилить сигнал еще на 100 метров.

В связи с тем, что в настоящее время набрала популярность технология PoE (Power over Ethernet), то повторители используются в качестве удлинителей для удаленных устройств (например IP-камеры). На картинках ниже можно с ними познакомиться.

Повторитель старого образца (в настоящее время уже не производится)

Один из современных повторителей.

В CPT оно присутствует, так что взглянем на него.

Можно его приблизить, отдалить, поменять ему интерфейсы. Все на ваше усмотрение. Я сымитирую ситуацию, когда у нас 2 компьютера находятся далеко друг от друга и соединены между собой при помощи повторителя.

Хочу заметить важную функцию в CPT. Кроме построения логической топологии, есть еще и физическая топология. Очень удобная вещь, когда нужно проверить, как будет работать что-либо на определенном расстоянии. Не могу утверждать, что работает с точностью до метра, но приблизительные результаты проверить можно. Переключаться между ними можно в левом верхнем углу.

При переключении на физическую откроется следующая картинка.

Это условная географическая карта с созданным городом. Вы можете сами понастроить таких же городов и развернуть междугороднюю связь. Но, так как повторитель усиливает всего на 100 метров, то надо искать что-то более близкое к данному расстоянию. Кликаем по Home City и попадаем в город.

Здесь уже стоит какой-то корпоративный офис. Создадим еще один офис и между ними организуем связь при помощи повторителя. Данное расстояние уже будет более похожим на правду.

Кликаем по New Building и создается еще одно здание. Расположу его поудобнее.

Теперь самое время расставлять узлы. Первым делом установлю между ними повторитель. Захожу на вкладку Hubs. Выбираю Repeater и ставлю его, как на картинке ниже.

Теперь надо расставить компьютеры. Конечно это бредово, что в каждом офисе по одному компьютеру, которые соединены еще через повторитель. Но для простоты пусть будет так. Перехожу на вкладку End Devices и выберу PC. И кину в каждый офис по компу, как на картинке ниже.

Самое время всё соединить. Переключаюсь на логическую топологию и наблюдаю следующую картину:

Здесь я вижу все устройства, которые присутствуют в проекте. Хотя в физической топологии видно только повторитель, а компьютеры скрыты в здании. Соединим их. Только соединять будем прямым кабелем, так как это разные устройства. Адресация будет такая же, как и в предыдущей лабораторке. Левый будет с IP-адресом: 192.168.1.1 и маской :255.255.255.0, а правый с IP-адресом:192.168.1.2 и аналогичной маской: 255.255.255.0.

После переключаемся на физическую топологию и наблюдаем следующее.

Все соединения, которые были произведены в логической топологии, автоматически отобразились и в физической. 2 офиса соединены. Самое время проверить доступность командой ping.

Как видим, все прекрасно работает. Но обратите внимание на одну вещь. Я намеренно пропинговал несколько раз, чтобы показать, что каждый раз мы получаем разные результаты (то 4мс, то 5мс). Если до этого время практически стабильно было 0 мс, то есть без задержек, то с повторителем оно уже присутствует.

Вот так работает повторитель. Привожу ссылку на скачивание.

Далее в очереди стоит концентратор или hub. Устройство, которое охватило популярность, начиная с 90-х годов и до начало 2000-х. Причем слово «хаб» настолько сильно засело всем в голову, что до сих пор многие люди называют любое сетевое устройство этим именем. Многие еще называют его повторителем. Конечно это не совсем верно, так как повторитель — это устройство, показанное выше. Но и сказать, что это ложь, тоже нельзя. Так как это и есть многопортовый повторитель. Но корректнее все же называть его концентратором, либо хабом, чтобы четко отличать данное устройство от повторителя, показанного выше.

Далее вашему вниманию представлю парочку известных концентраторов.


Концентратор от компании Netgear.


Концентратор от компании Cisco.

Логика работы его проста. Сигнал, полученный с порта, передается на все остальные порты, кроме исходного. Я перехожу к CPT и создаю лабораторку, как на картинке ниже.

6 компьютеров подсоединены к одному концентратору. Концентратор настраивать не надо. Он работает сразу, как только вытащишь из коробки. А вот компьютеры я настроил и привожу настройки:

1) PC1: IP-192.168.1.1, Mask-255.255.255.0.
2) PC2: IP-192.168.1.2, Mask-255.255.255.0.
3) PC3: IP-192.168.1.3, Mask-255.255.255.0.
4) PC4: IP-192.168.1.4, Mask-255.255.255.0.
5) PC5: IP-192.168.1.5, Mask-255.255.255.0.
6) PC6: IP-192.168.1.6, Mask-255.255.255.0.

Перевожу CPT в режим симуляции и проверю доступность до PC6, используя компьютер PC1.

Формируется 2 сообщения. Одно из них — это ICMP, а второе — ARP. ICMP пока отрабатывать не будет, так как не знает MAC-адрес PC6. А вот ARP начнет сразу отрабатывать, чтобы достать MAC-адрес (об этом рассказывается в предыдущей статье подробно). Итак PC1 отправляет ARP на концентратор.

Сообщение пришло, и предлагаю внимательно посмотреть на его содержимое. Несмотря на то, что сообщение несет в себе какую-то информацию, для концентратора это просто поток битов. Он знает, что сообщение пришло с 0-ого порта и передать его надо на 1, 2, 3, 4, 5 порты.

И действительно. Сообщение разослано на все компы, кроме исходящего. Соответственно, PC6 понимает, что это сообщение для него и сформирует ответ, а остальные компы проигнорирует. Вы можете возразить, что протокол ARP при поиске MAC-адреса всегда так работает, и будете правы. Но давайте посмотрим, что будет происходить дальше.

И что мы видим?! Сообщение так же рассылается на все компы, кроме исходящего. Хотя обратное ARP-сообщение содержит точного адресата.

Теперь когда PC1 знает MAC-адрес PC6, он сформирует ICMP сообщение, которое концентратор обработает точно так же, как и ARP. Перезапустил я CPT, и ICMP у меня теперь желтого цвета.

Перед дальнейшим просмотром открою сообщение и посмотрю, что внутри. Четко видно, что у него есть Source MAC, Destination MAC, Source IP и Destination IP. Соответственно, у сообщения задан конкретный получатель.

Но несмотря на вышесказанное, оно будет так же разослано на все порты, кроме исходящего. В этом суть работы концентратора. Для тех, кто хочет лично увидеть его работу, привожу ссылку на скачивание.

Если раньше такое поведение не вызывало сильных опасений (когда число компьютеров было до 10), то со временем увеличилось число компьютеров и устройств, которые подключались к сети. Это привело к тому, что сеть очень сильно нагружалась, и работать стало тяжело. Причем вся сеть в то время работала в режиме полудуплекса (half-duplex). Это значит, что по одним и тем же проводам велась передача или прием. Соответственно, чем больше компьютеров начинает вещать в сети, тем больше вероятность появления коллизии. Нужно было срочно находить решение, чтобы каким либо образом ограничивать сегменты сети. И для ее разрешения стали применять мосты или bridge.

Мост от компании Netgear

Теперь расскажу, что они из себя представляли. Это уже было более умное устройство, которое работало на 2-ом уровне модели OSI. То есть оно знало, что такое MAC-адреса и как с ними работать. Теперь каждый его порт был закреплен под конкретный сегмент сети, то есть он решал одну из важнейших проблем. Вдобавок у него была система фильтрации. То есть он не пересылал широковещательные кадры, которые не предназначены другому сегменту сети. У него появилась своя таблица, куда он записывал, кто за каким портом сидит. То есть, кадр, пришедший на мост, не слепо отправлялся на другой порт, а сверялся с таблицей, и если за другим портом сидит адресат, кадр выпускался. В противном случае мост его уничтожал.

Почитали теорию и время перехода к практике. Так как нам в этой лабе понадобятся концентраторы и не один компьютер, я взял за основу предыдущую лабу и модернизировал ее. Единственное, что расстроило — это то, что мост в CPT реализован условно. Он выполняет все нужные функции, но зайти и посмотреть на его таблицу нельзя (хотя она у него присутствует). Но это не важно. Главная цель — это показать работу данного устройства. Итак в этой лабе добавился мост и концентратор с 4 компьютерами. Если у вас не хватает портов на концентраторе, чтобы соединить с мостом, то можете добавить ему дополнительный интерфейс. Только не забудьте перед этим переключить на нем выключатель. 6 левых компьютеров я не трогал, поэтому адресация у них не поменялась, а вот для 4 правых компьютеров приведу ниже:

1) PC7: IP-192.168.1.7, Mask-255.255.255.0.
2) PC8: IP-192.168.1.8, Mask-255.255.255.0.
3) PC9: IP-192.168.1.9, Mask-255.255.255.0.
4) PC10: IP-192.168.1.10, Mask-255.255.255.0.

Перехожу в режим симуляции и попробую пингануть PC10 с компьютера PC1.

По стандартной схеме создаются 2 сообщения, но первым в бой идет ARP.

Концентратор отправляет его всем, кроме порта отправителя. И все его отбрасывают, кроме моста. Хоть он и не адресован мосту, он так же не знает, есть ли там такой получатель. Поэтому он его отправляет, чтобы проверить.

Концентратор на правой стороне отрабатывает как положено, и в данном сегменте находится получатель. Он отправляет ответное сообщение.

Концентратор отрабатывает, и все узлы, кроме моста, отбрасывают его.

Мост выкидывает это сообщение на левый концентратор. А тот, в свою очередь, выкидывает его всем участникам. PC1 узнает себя в этом сообщении и посылает теперь ICMP.

Концентратор отрабатывает. Сообщение попадает на мост. Он смотрит, есть ли у него такой получатель. Видит, что присутствует, и отправляет.

Концентратор рассылает его всем и PC10 получает его. Ответный пинг пройдет по такому же маршруту.

Давайте посмотрим ситуацию, когда обменивающиеся узлы находятся в одном сегменте, и не требуется отправлять сообщение через мост. Проверю доступность PC5 с PC1.

Отправляет на концентратор ARP, а тот, в свою очередь, на всех. И заметьте, что призадумались 2 устройства(мост и PC5). PC5 понимает, что это для него, и отправляет ответ. А мост решает проверить, есть ли справа такой получатель. Ответа он не дожидается и понимает, что такого там нету.

Теперь, когда PC1 знает про PC5 он формирует ICMP для него.

PC5, получив его, готовит ответ. А вот мост теперь знает, что справа нету такого получателя и сразу отбрасывает такой кадр. Тем самым здесь и показано то, каким образом он фильтрует.

Вот так и работали и работают мосты (если они еще где-то применяются). Как видите, мост создал 2 сегмента или 2 домена коллизий. То есть все, что происходит за левым портом моста, никак не влияет на правый, если только сообщение не предназначено для узла в другом сегменте. Тем самым это обеспечило снижение нагрузки на сеть. Привожу ссылку на скачивание.

Переходим дальше и поговорим о коммутаторах. Про них, наверное, слышали все, да и многие из вас работали с ними. Коммутаторы бывают разные, и отличаются они своими функциями и, конечно, ценой. Давайте поговорим о них и выделим главные концепции. С появлением мостов и их фильтрацией, инженеры задались вопросом, чтобы сделать устройство, которое будет разделять не только сегменты сети, но и компьютеры. То есть обеспечить микросегментацию. Когда устройство знает, за каким портом кто сидит, и не будет передавать сообщение всем узлам, предназначенное для определенного узла. В результате появился коммутатор. Так же, как и у моста, у него есть своя таблица. В ней записано, за каким портом сидит определенный MAC-адрес. Называется такая таблица — таблица коммутации. Запись в нее происходит тогда, когда устройство начинает проявлять активность. Например, отправляя какое-либо сообщение, оно в заголовке оставляет свой MAC-адрес. Коммутатор читает этот заголовок и понимает, какой у отправляющего устройства MAC-адрес, и записывает его. Теперь, если придет сообщение именно для этого устройства, он отправит его именно ему. Другим устройствам он отправлять сообщение не будет.

Однако не стоит забывать, что, если вы только что достали коммутатор из коробки и подсоедините к нему устройства, то он не сразу будет знать, кто за каким портом сидит. Изначально таблица у него пустая. И, как я уже писал выше, заполнять он ее будет по мере активности узла. Такой процесс называется режимом обучения. Но, как только он ее заполнит, все станет замечательно. При поступлении на коммутатор, какого-либо кадра, он посмотрит на заголовок и прочитает MAC-адрес назначения. Далее он посмотрит на свою таблицу и поищет порт, за которым сидит узел с данным MAC-адресом и, соответственно, отправит.

Процессы коммутации у коммутатора и моста схожи. Но есть важное отличие: коммутация у мостов программная, а у коммутаторов-аппаратная. Если у мостов коммутацию выполнял процессор, то для коммутаторов придумали специальные микросхемы ASIC. Это специализированные микросхемы, которые созданы для выполнения конкретной задачи. Следовательно, такой вид коммутации оказался гораздо быстрее, что и сделало коммутаторы настолько популярными.

С каждым годом коммутаторы становятся все быстрее и умнее. Если мы говорили о коммутаторах, как об устройствах 2-го уровня по модели OSI, то практически все современные коммутаторы от компании Cisco, умеют работать на уровнях выше. Такие коммутаторы стали называть L2+ коммутаторы. Почему L2+, а не L3, я сейчас объясню на практике.

Открываю CPT и соберу лабораторку, как на картинке ниже.


Присутствует коммутатор и 4 компьютера. Я пока не изменял традицию назначения IP-адресов, но все же предоставлю вам список:

1) PC1: IP-192.168.1.1, Mask-255.255.255.0.
2) PC2: IP-192.168.1.2, Mask-255.255.255.0.
3) PC3: IP-192.168.1.3, Mask-255.255.255.0.
4) PC4: IP-192.168.1.4, Mask-255.255.255.0.

Так как мы только включили коммутатор, то таблица MAC-адресов у него должна быть пуста. Проверим. Для проверки используем команду «show mac-address-table»:

Убеждаемся, что она пустая, и переходим дальше. Самым простым и быстрым методом проверки будет команда ping. Проверим ею доступность PC4, используя PC1. Естественно, сначала должен будет отработать протокол ARP.

Коммутатор умный и может читать, что запаковано на втором уровне. Он видит MAC-адрес отправителя, который он запишет себе в таблицу. Еще он видит широковещательный MAC-адрес (то есть для всех). Значит надо передать этот кадр всем, кроме отправителя. Обратите внимание на 1-ый уровень. То есть на входе (In Layers), он получил кадр с 1 порта, а на выход (Out Layers) отправит по 2, 3 и 4 порту. В целом сейчас он работает, как концентратор. Не буду я пока передавать с коммутатора кадр. Перед этим нужно проверить таблицу MAC-адресов.

И вижу первую запись. Он записал MAC-адрес и порт, с которого он был получен. Прекрасно! Смотрим, что будет дальше происходить.

Отправляет он ARP всем, кроме отправителя. И мы видим, что PC4 понял, что это для него, и формирует ответ. Все остальные этот кадр отбрасывают.

Коммутатор получает ответ и читает его. На втором уровне он видит MAC-адрес отправителя и MAC-адрес получателя. MAC-адрес отправителя он видит впервые, поэтому сразу занесет его в свою таблицу. А вот MAC-адрес получателя он уже знает, поэтому отправит он его только на 1-ый порт. Обратите внимание на данные 1-ого уровня. Получил он его с 4-ого порта, а отправит на 1-ый. Но перед отправкой проверим таблицу.

И действительно. MAC-адрес был занесен. Нажимаю я на Capture/Forward.

Видим, что сообщение было отправлено только на 1-ый порт (то есть для PC1). Так концентратор точно не делал. Дальше уже формируется ICMP сообщение.

Оно работает на 3 уровне. Отправляем.

Доходит оно до коммутатора. Открываем и видим, что несмотря на то, что в сообщении есть заголовок 3-ого уровня, коммутатору это по барабану. Он читает только заголовок 2-ого уровня и принимает решение. MAC-адрес PC4 он знает и знает на какой порт отправлять.
Смотрим, как он отработает.

И отрабатывает он правильно. Сообщение отправляется только на 4-ый порт. PC4 формирует ответ.

И ICMP-сообщение без проблем доходит до PC1. Вот весь принцип работы коммутатора. Теперь объясню, почему этот коммутатор называют L2+ коммутатор. Лабораторная работа остается той же, за исключением пары изменений на самом коммутаторе. Выше мы говорили о том, что коммутаторы работают на 2-ом уровне модели OSI. Но с течением времени инженеры придумали управляемые коммутаторы. То есть это уже не просто железка, которая работает сама по себе, и что-то поменять в ходе ее работы не представляется возможным, а более умное устройство, которому есть возможность задать какие-то параметры (например IP-адрес) и настроить на удаленное управление. Продемонстрирую на примере. Открываю предыдущую лабу и меня здесь интересует коммутатор. Захожу на него и присваиваю свободный IP-адрес.

Switch>enable — переход в привилегированный режим. Отсюда доступно большинство команд.

Switch#configure terminal — переход в режим глобальной конфигурации. В этом режиме возможен ввод команд, позволяющих конфигурировать общие характеристики системы. Из режима глобальной конфигурации можно перейти во множество режимов конфигурации, специфических для конкретного протокола или функции.

Switch(config)#interface vlan 1 — так как это коммутатор 2 уровня, то назначить IP-адрес на порт нельзя. Но его можно назначить на виртуальный интерфейс. Поэтому выбираю его и перехожу дальше.

Switch(config-if)#ip address 192.168.1.5 255.255.255.0 — присваиваю ему один из свободных IP-адресов: 192.168.1.5 и маской: 255.255.255.0.

Switch(config-if)#no shutdown — включаю интерфейс. По умолчанию он выключен.

Коммутатор настроен и предлагаю проверить его доступность командой ping. Делать я это буду с PC1.

Думаю, что уже не для кого это секретом не будет, что изначально создается 2 сообщения. Итак первым идет ARP.

И тут происходит глюк CPT. Он получает ARP. Вскрывает его, видит, что IP-адрес назначения его. Но все равно хочет отправить его всем. Только PC1 он отправит ответный ARP, а всем остальным разошлет ARP от PC1. Будем наблюдать за дальнейшими событиями.

ARPы дошли до узлов. PC1 теперь знает MAC-адрес виртуального интерфейса коммутатора. О чем свидетельствует картинка ниже.

Пришло время ICMP сообщения. Формирует его и запускает.

ICMP сообщение доходит до коммутатора. Смотрим, что же внутри. И видим, что коммутатор действительно смог прочитать заголовок 3-го уровня. Он узнает себя, но происходит еще один глюк. Посмотрите на колонку «Out Layers». Он не знает, какой MAC-адрес у PC1, что конечно является бредом. И я это сейчас покажу. Когда пришло ICMP сообщение (колонка «In Layers»), в заголовках 2 и 3 уровня, были записаны MAC-адрес отправителя и IP-адрес получателя. То есть он знал, какой ему нужен MAC-адрес для того, чтобы отправить ответ. Не продвигая пакет дальше, посмотрим на таблицу коммутации.

Видим, что данный MAC-адрес действительно присутствует. Ну и раз он «не знает» MAC-адрес PC1, то вынужден запустить протокол ARP. Давайте посмотрим, что из этого выйдет.

PC1 получает сообщение. Он в шоке и в недоумении, потому что уже сообщал ему свой MAC-адрес. Но раз попросил, то отправит еще раз.

Коммутатор получает ответ и обновляет свою таблицу. При этом он забывает о том, что нужно ответить на ping. Потому что до этого он его отбросил. Что же будет происходить дальше?! Тот первый ICMP запрос затерялся и больше о нем никто не вспоминает. Истекает таймер запроса на PC1, о чем свидетельствует картинка ниже.

PC1 решает отправить второе ICMP сообщение.

Коммутатор получает его и начинает читать заголовки. На этот раз все работает хорошо. Он узнает себя в нем и знает, кому ответить.

Пакет успешно доходит до компьютера. Убедиться в этом можно, обратив внимание на скриншот из консоли. Дальше он сформирует еще 2 таких ICMP сообщения (суммарно 4). Показывать их я не буду, так как они дублируют предыдущие действия. Несмотря на то, что у CPT случился небольшой глюк, он заставил подробно себя изучить, что иногда весьма полезно. Из-за того, что коммутатор смог прочитать заголовок 3 уровня и ответить на ICMP сообщение (он также мог сам проверить доступность любого узла), его стали называть L2+ коммутатор. Чисто L2 коммутаторы с IP-адресами работать не умеют. Но вот вопрос, почему же данный коммутатор не L3? А все кроется в том, что он не умеет выполнять маршрутизацию (передача пакетов из одной канальной среды в другую). Есть конечно, L3 коммутаторы, но о них мы поговорим, когда разберем маршрутизатор. Прикладываю ссылку на данную лабораторную работу.

Итак, встречаем маршрутизатор или router. В принципе вы уже видели, как он работает в предыдущих статьях. Но освежу еще раз кратко.

Маршрутизатор — это устройство, предназначенное для пересылки пакетов из одной канальной среды в другую. Также главной его функцией является выбор наилучшего маршрута для пакета. Многие называют данное устройство шлюзом. Так как, если надо передать какой-то пакет из одной канальной среды в другую, промежуточным устройством будет именно шлюз.

Само устройство очень старое. Если верить истории, то первый роутер был создан в 1976 году и объединял 3 локальные сети. Вот, к примеру, один из первых маршрутизаторов компании Cisco (еще когда название начиналось с маленькой буквы).

Сейчас их тоже огромное количество. Причем они подразделяются по сферам применения. Есть домашние, магистральные и так далее. Вот, к примеру, один из современных магистральных маршрутизаторов.


Маршрутизаторы серии Cisco 7600

Или к примеру Cisco 2811, который будет использоваться в следующей лабе.

Предлагаю собирать лабораторку и переходить к практике.

Добавил один роутер, который будет перенаправлять пакеты из одной канальной среды в другую. И 2 коммутатора, к которым подключены по 2 компьютера. Настройки компьютеров следующие.

1) PC1: IP-192.168.1.2, Mask-255.255.255.0, Gateway: 192.168.1.1.
2) PC2: IP-192.168.1.3, Mask-255.255.255.0, Gateway: 192.168.1.1.
3) PC3: IP-192.168.2.2, Mask-255.255.255.0, Gateway: 192.168.2.1.
4) PC4: IP-192.168.2.3, Mask-255.255.255.0, Gateway: 192.168.2.1.

Как видите, добавился параметр основного шлюза (Gateway). Для компьютеров в левом сегменте он один, а для компьютеров в правом сегменте другой. Коммутаторы остаются без изменения настроек. А вот маршрутизатор требует настройки. Переходим к нему.

Router>enable — переход в привилегированный режим.
Router#configure terminal — переход в режим глобальной конфигурации.
Router(config)#interface fastEthernet 0/0 — переход в режим настройки данного интерфейса.
Router(config-if)#ip address 192.168.1.1 255.255.255.0 — присваиваем ему IP-адрес. Данный интерфейс будет шлюзом для левой сегмента сети.
Router(config-if)#interface fastEthernet 0/1 — переход в режим настройки данного интерфейса.
Router(config-if)#ip address 192.168.2.1 255.255.255.0 — присваиваем ему IP-адрес. Данный интерфейс будет шлюзом для правого сегмента сети.
Router#copy running-config startup-config — сохраняем конфигурацию

Маршрутизатор настроен, и можно посмотреть таблицу маршрутизации командой show ip route.

Видим 2 connected сети. Прописывать специфичную настройку маршрутизации не понадобится, так как сегменты у нас подключены через один маршрутизатор.
Время проверить доступность PC3, используя PC1.

Путем простой математики, PC1 понимает, что получатель находится не в его сети, а значит передать надо через основной шлюз. Но возникает проблема, что он не знает MAC-адрес шлюза. В связи с этим пускает в разведку ARP.

Попадает ARP на коммутатор, и посмотрим на заголовок. И видим, что в Destination IP: 192.168.1.1.

Передает он его дальше, и маршрутизатор понимает, что это для него. И отправляет ответ.

ARP ответ доходит до компьютера и он формирует ICMP сообщение. Обратите внимание, что IP-адрес назначения — это адрес PC3. А MAC-адрес назначения — это адрес маршрутизатора.

Коммутатор прочтет Ethernet заголовок и передаст маршрутизатору.

Маршрутизатор, получив это сообщение, понимает, что он не знает, кто сидит в сети с IP:192.168.2.2. Отбрасывает ICMP сообщение и запускает ARP.

Коммутатор получив ARP, сразу рассылает его. Находится получатель, который формирует ответ.

Я, с вашего позволения, не буду показывать процессы, которые дублируются, по причине их очевидности. Итак ARP дойдет до маршрутизатора, и он теперь знает MAC-адрес PC3.

Тем временем истекает таймер у PC1 и он формирует следующее ICMP сообщение.

Коммутатор, по заголовку, принимает решение отправить это сообщение на маршрутизатор.

Маршрутизатор, просмотрев заголовок, понимает, что надо передать его в другую канальную среду, и меняет поля в заголовке Ethernet.

Доходит до коммутатора, где он понимает, что сообщение надо передать PC3, то есть на 1-ый порт.

PC3 формирует ответ.

И в результате ответ доходит до PC1, о чем свидетельствует окно консоли.

Вот весь принцип работы маршрутизатора. Если вы читали предыдущие статьи, то нового в основах работы с маршрутизатором мало узнали. Еще одна из фишек маршрутизатора — это выбор лучшего маршрута, но это мы разберем в следующей статье. Ну и по традиции привожу ссылку на скачивание.

Поговорили про маршрутизатор, и я предлагаю разобрать L3 коммутатор. Его еще называют MLS(Multi Layer Switch) коммутатор. Отличие его от обычного коммутатора в том, что он осуществляет маршрутизацию. Данный вид коммутаторов стал настолько популярным, что многие крупные вендоры стали вкладывать деньги в его развитие. Сейчас на рынке можно встретить L3 коммутаторы от таких производителей как HP, TP-Link, Cisco и так далее. Ниже приведу несколько моделей.


L3 коммутатор от компании TP-Link


L3 коммутатор от компании HP


L3 коммутатор от компании Cisco

Предлагаю перейти к практике. Я возьму за основу предыдущую лабораторную работу. Но вместо маршрутизатора поставлю L3 коммутатор.

Компьютеры настроены. Осталось настроить L3 коммутатор. Настраивается он немного иначе, нежели маршрутизатор. Переходим к его настройке.

Switch>enable — переход в привилегированный режим.
Switch#configure terminal — переход в режим глобальной конфигурации.
Switch(config)#interface fastEthernet 0/1 — переход к настройке интерфейса fa0/1.
Switch(config-if)#no switchport — переводим порт в «роутерный» режим. Без этой команды вы не сможете повесить на него IP-адрес.
Switch(config-if)#ip address 192.168.1.1 255.255.255.0 — присваиваем IP-адрес.
Switch(config-if)#interface fastEthernet 0/2 — переход к настройке интерфейса fa0/2.
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.2.1 255.255.255.0 — присваиваем IP-адрес.
Switch(config)#ip routing — включаем маршрутизацию на интерфейсе.

Настройка закончена. Настало время перейти к команде ping. Я не стал показывать работу команды ARP. Думаю каждый из вас знает, как она работает, а начал фиксировать моменты, когда начал работать ICMP. Привожу подробные картинки.

Я думаю процесс понятен. Он ничем не отличается от того, что происходило, когда там стоял маршрутизатор. Теперь отвечу на вопрос: Отличие L3 коммутатора от маршрутизатора, и что лучше. Я, в свое время, очень долго искал ответ на этот вопрос. И нашел его здесь. Если кратко, то самая большая разница в них заключается в цене. За счет того, что в L3 коммутаторе применяются интегральные схемы специального назначения, то он быстрее и в связи с этим дороже. Дублировать его статью я не буду, поэтому читайте. Там, действительно, очень хорошо об этом написано! От себя только добавлю ссылку на готовую лабораторку.

Забыл я упомянуть еще одно устройство. И это dial-up модем. То самое устройство, при помощи которого, многие стали выходить в Интернет. Единственное, что ему было нужно, это телефонная сеть. Компьютер, подключенный к модему, устанавливал связь с провайдером, который выделял ему канал и давал доступ. Такой процесс назывался дозвон. В связи с тем, что с того времени технологии шагнули далеко вперед, то такое соединение уже мало где встретишь. Хотя они еще встречаются в местах с низким населением или в отдельных странах. Давайте посмотрим, как выглядели эти устройства.


Модем от компании Zyxel


Модем от компании U.S. Robotics

Позже появились и сетевые адаптеры со встроенным модемом. То есть телефонная линия соединялась напрямую с компьютером. Ниже привожу один из таких образцов.

Долго я возился с вопросом, чтобы собрать простую лабораторку и показать, как это раньше работало. Вышло что то непонятное, но интересное.

Итак, что есть что. У нас есть 2 компьютера с модемными интерфейсами. И подключенные к облаку(это своеобразная эмуляция глобальной сети. Устройство с множеством интерфейсов) при помощи телефонного кабеля. И слева располагается маршрутизатор, соединенный 2-мя телефонными кабелями с облаком. Покажу, как менять интерфейсы на компьютере.

1) Отключаем питание.
2) Вытаскиваем разъем при помощи мышки и тянем в колонку с модулями.
3) Выбираем модемный модуль и вставляем его на пустое место.

И включаем питание обратно.

Такую же операцию проделываем с маршрутизатором.

1) Выключаем питание.
2) Выбираем модуль и вставляем в один из свободных слотов.
3) Включаем питание обратно.

Теперь перейдем к настройке маршрутизатора. Суть в том, что через CLI повесить адреса на новые модули не получится, ибо в CPT это оказалось не предусмотрено. Но можно это сделать через вкладку «Config».

Дальше создадим 2 DHCP пула (то есть на каждый компьютер свою подсеть) и заранее исключим IP-адреса, которые уже используются на маршрутизаторе.

Router#configure terminal — переходим в режим глобальной конфигурации.
Router(config)#ip dhcp excluded-address 192.168.1.1 — исключаем из выдачи адрес, который висит на интерфейсе Modem 0/3/0.
Router(config)#ip dhcp excluded-address 192.168.2.1 — исключаем из выдачи адрес, который висит на интерфейсе Modem 0/3/1.
Router(config)#ip dhcp pool FOR-PC1 — создаем пул для PC1
Router(dhcp-config)#network 192.168.1.0 255.255.255.0 — анонсируем сеть.
Router(dhcp-config)#default-router 192.168.1.1 — указываем основной шлюз.
Router(config)#ip dhcp pool FOR-PC2 — создаем пул для PC2
Router(dhcp-config)#network 192.168.2.0 255.255.255.0 — анонсируем сеть.
Router(dhcp-config)#default-router 192.168.2.1 — указываем основной шлюз.

Для того, чтобы компьютеры смогли подсоединиться, они должны пройти аутентификацию. Для этого создадим логин и пароль (он будет одинаковым для двух компьютеров).

Router(config)#username admin password nimda — создаем пользователя с логином: admin и паролем:nimda.

Сохраняем конфигурацию и переходим к настройке нашего облака. Для начала посмотрим, какой интерфейс куда смотрит.

Теперь им нужно присвоить номера. Для простоты воспользуюсь 3-х значными номерами.

Modem4 = 111
Modem5 = 222
Modem1 = 333
Modem0 = 444

Немного не по порядку, но это не главное. На данном этапе базовая настройка закончена и настало время проверить работу. Открываю PC1 и перехожу на вкладку Desktop.

Я думаю, как вы догадались, нужна вкладка Dial-up. Открываем ее.

Открывается окно, где надо ввести логин, пароль и номер. Вводим, как на картинке. И нажимаем кнопку Dial.

Видим, что соединение установилось. О чем свидетельствует Status: Connected и зеленые огни на схеме. Раз соединение установлено, запросим IP адрес у DHCP сервера. Переходим на вкладку Desktop и выбираем IP Configuration.

Выбираем DHCP, и компьютер получает адрес из нужной подсети. Отлично!
Теперь проделаем аналогичные процедуры со вторым компьютером.

Обратите внимание, что логин и пароль тот же, а номер другой.

Установилось соединение.

Получаем адрес 192.168.2.2. Адрес получен из второго пула, как и было задумано.
Воспользуемся командой ping и достучимся до PC2 с компьютера PC1.

Пинг проходит, правда с задержкой. Но это уже погрешности.
Задачей было показать, как работает dial-up, с чем мы справились. Скачивайте и пробуйте!

Это наверное последнее устройство, которое мы рассмотрим. Конечно, это не предел, и их огромное количество. Есть еще всевозможные брендмауеры (программные и аппаратные), голосовые шлюзы для IP телефонии, беспроводные устройства. Но это уже специфичное оборудование, и рассматривать в этом цикле не вижу смысла, так как это уже будут не основы, а целая энциклопедия по сетевым устройствам.

Осталось упомянуть про используемые в наше время кабели. Самый часто встречаемый кабель — это медная витая пара (англ. twisted pair). Передает она сигналы при помощи электрических сигналов. Как видно из названия, она использует попарно скрученные проводники, которые изолированы между собой. Свивание позволяет уменьшить влияние электромагнитных полей от внешних источников. На сегодняшнее время самыми популярными категориями являются 5e и выше. Вот начиная с данной категорией пары проводов скручиваются с разной интенсивностью, что позволяет уменьшить помехи, которые они создают и мешают друг другу. Витая пара бывает экранированная и неэкранированная. Если маркировка кабеля начинается с буквы U, то это означает, что кабель неэкранированный. Буква S означает, что в качестве экрана используется проволочная оплетка, а если F, то в качестве экрана используется фольга.

Например, если вы встретите маркировку U/UTP (Unshielded Twisted Pair) — то это обычная витая пара без экрана. А, например, F/UTP (Shielded Twisted Pair) означает, что кабель экранирован фольгой, но сами скрученные провода без экрана. То есть первая буква указывает на общий экран кабеля, а после знака «/» указывается экранирование самих проводов. Вот маркировка F/FTP означает, что каждая пара экранирована фольгой и дополнительно все пары помещены в еще один экран из фольги.

Приведу хорошую картинку по видам экранирования:

Скажу еще пару слов о категориях кабеля. Чем она выше, тем выше скорость передачи и полоса пропускания. Приведу краткое сопоставление категории кабеля к скорости и полосе пропускания. Этих таблиц в Интернете огромное количество, но чтобы вы не искали, я ее продублирую.

Категория 1 (полоса пропускания 100 Гц.) — до 56 Кбит/с.
Категория 2 (полоса пропускания 1 МГц.) — до 4 Мбит/с.
Категория 3 (полоса пропускания 16 МГц.) — до 10 Мбит/с.
Категория 4 (полоса пропускания 20 МГц.)- до 16 Мбит/с.
Категория 5 (полоса пропускания 100 МГц.) — до 100 Мбит/с.
Категория 5e (полоса пропускания 125 МГц.) — до 100 Мбит/с при использовании 2 пар и до 1 Гбит/с при использовании 4 пар.
Категория 6 (полоса пропускания 250 МГц.) — до 1 Гбит/с при использовании 4 пар и
до 10 Гбит/с при длине кабеля не более 55 м.
Категория 6e (полоса пропускания 500 МГц.) — до 1 Гбит/с при использовании 4 пар и
до 10 Гбит/с при длине кабеля не более 100 м.
Категория 7 (полоса пропускания 600 МГц) — до 10 Гбит/с при использовании 4 пар.
Категория 7a (полоса пропускания 700-1200 Мгц) — до 10 Гбит/с при использовании 4 пар, до 40 Гбит/с при длине кабеля не более 50м и до 100 Гбит/с при длине кабеля не более 15м.

Несмотря на их количество, в повседневном использовании фигурируют 5e и 6. Этого вполне достаточно, чтобы подключить пользователей к современной инфраструктуре. А в связи с последними новостями, был утвержден новый стандарт 802.3bz. Он позволит увеличить максимальный лимит скорости до 2.5 и 5 Гбит/с, используя прежние кабели 5e и 6. Так что у них еще есть будущее.

На конце витой пары крепится коннектор 8P8C (что означает 8 позиций на 8 контактов), который многие называют RJ-45.

Соединяется он с кабелем при помощи специального инструмента, который называется кримпер.


Я считаю, что этот инструмент должен быть у каждого админа.

Далее идут волоконно-оптические кабели (англ. optic fiber cable). Сейчас они являются основой современного Интернета, так как могут передавать данные на дальние расстояния и практически не подвержены затуханиям. Если говорить об их конструкции, то все они имеют схожее строение.

1) В центре расположена сердцевина (ее еще называют ядром). Она является главной светопередающей частью. Изготавливается она из кварцевого стекла.
2) Далее идет оболочка (альтернативное название демпфер). Его главная задача — это не дать излучению покинуть пределы ядра. То есть это своеобразная граница. Тоже, как и сердцевина, состоит из кварцевого стекла, однако, показатель преломления у оболочки ниже. Это нужно для того, чтобы он смог полностью отразить свет.
3) И последняя часть — это защитная оболочка.

Это основные составляющие волоконно-оптического кабеля. Как писалось раньше, состоит он практически из стекла, а значит очень хрупок. Если, например, витая пара может работать, даже, если повреждена внешняя изоляция, кабель согнут в 10 местах и по нему постоянно ездит стул, то для оптоволокна это очень критично. Изгиб можно проводить только под определенным углом, который зависит от длины кабеля. В этом его недостаток. Но есть и огромные преимущества. Если длина витой парой без усилительных участков не может превышать 100 метров. То, например, для многомодового волоконно-оптического кабеля, это 500 м, а для одномодового около 10 км.

Раз уж дошли до одномодовых и многомодовых кабелей, давайте разберем их более подробно. Я не буду сильно вдаваться в физику кабелей, а покажу базово. И в конце в сравнении покажу, где какой использовать.
Начнем с многомодового кабеля.

При помощи такого кабеля можно передавать несколько световых сигналов, которые будут отличаться между собой длинами волн и фазами. Чтобы корректно передавать несколько сигналов, нужно брать и сердцевину большего размера. А это говорит о том, что чем больше диаметр сердечника, тем большее рассеивание это вызовет. Что в свою очередь приведет к затуханию сигнала и потребуется увеличить число повторителей. Такие кабели уместно применять, когда надо соединить 2 точки, расстояние между которыми не больше 500 м. В качестве источника сигнала, в многомодовых кабелях применяют светодиод, который при помощи света создает битовую последовательность.

Теперь поговорим об одномодовом кабеле.

Думаю понятно, из названия, что данный кабель передает только один световой несущий сигнал. Сердцевина у него значительно меньше, чем у многомодового кабеля. А раз сердцевина меньше, то и, соответственно, затухание у такого сигнала будет меньше. Не потребуется использовать большое количество повторителей, что позволит сэкономить. А учитывая, что передает он на 10 км, то экономия будет существенная. Если для многомодового кабеля источником света служил светодиод, то для одномодовых кабелей используют лазер, так как он проецирует более мощный луч света.

Пришло время сравнения. Итак, что лучше? Здесь нет однозначного ответа. По техническим параметрам лучше одномодовый, но он значительно дороже обходиться в цене и обслуживании. Сами кабели практически равны в цене, однако используемое оборудование для одномодовых кабелей гораздо дороже. Если у вас 2 здания, которые находятся в 200 метрах друг от друга, то зачем покупать более дорогое оборудование и прокладывать одномодовый кабель, когда с этой задачей вполне справится многомодовое соединение и обойдется гораздо дешевле. Другая ситуация, когда между двумя точками большое расстояние, то целесообразнее, конечно, прокладывать одномодовый кабель. Несмотря на дороговизну активного оборудования, дополнительного оборудования не понадобится, а если и понадобится, то не в таком количестве. Так что выбор зависит от ситуации и финансов.
Вот так выглядит современный оптоволоконный кабель с коннектором.

Если для соединения витой парой было достаточно кримпера, то с оптоволокном все тяжелее. Для его соединения требуется сварочный аппарат.

Еще один кабель, который стоит упомянуть это serial или последовательный. Кабель, предназначенный для соединения 2-х сетевых устройств. Сама технология двухточечного соединения очень древняя, но тем не менее до сих пор встречается и многие устройства работают с ней. Главное требование к устройству, это поддержка канального уровня (то есть 2 уровень по модели OSI), так как устройства должны решить, кто из них главный. Главное устройство нужно для того, чтобы оно продиктовало скорость канала. Для этого ввели 2 понятия DCE (Data Communication Equipment) и DTE(Data Terminal Equipment). Обычно DCE устройством является провайдер, а DTE маршрутизатор в локальной сети. Коннекторов к этому виду кабеля было также огромное количество. Приведу самый последний вид, который использует Cisco.

Ну и напоследок расскажу про консольный (англ. rollover) кабель. Если предыдущие кабели предназначались для передачи данных между устройствами, то этот кабель используется для настройки сетевых устройств. Таких как коммутаторы, маршрутизаторы и другие устройства, которые имеют консольный интерфейс. Вот один из них:

Разъем с 8P8C (RJ-45) соединяется с устройством, а разъем COM (широкий) с компьютером. Но учитывая, что COM порты вымирают и на современных компьютерах их редко встретишь, на рынке стали появляться более современные. Например образец ниже, где COM разъем заменен на USB.

Вот и подошла к концу 4-ая часть. Очень долго я ее писал. Началась сессия и катастрофически не хватало времени. В лучшем случае писал по несколько предложений в день. А бывали дни, когда садился писать, но в голове не мог связать двух предложений и закрывал крышку ноутбука. Спасибо всем, кто дождался и отдельное спасибо тем ребятам, которые интересовались выходом статьи, что сильно мотивировало и подталкивало. Читайте на здоровье!

Управляемые коммутаторы: в чем разница между Layer2 и Layer3 – NTema

Чем отличаются сетевые свитчи 2-го и 3-го уровня управления

Сетевой коммутатор представляет собой аппаратное устройство, которое соединяет несколько устройств с использованием коммутации пакетов для приема и передачи данных, то есть пакетов, в одной локальной сети (LAN). Сетевой коммутатор использует адреса для передачи и приема пакетов на каждое из устройств и от них. Каждое устройство имеет два типа адресов, а именно MAC-адрес (Media Access Control) и IP-адрес (Интернет-протокол). Логически, два устройства обмениваются данными друг с другом на основе модели OSI (Open System Interconnect) с семью уровнями (сетевыми протоколами), и эти два устройства следуют сетевым протоколам, как показано ниже, для связи друг с другом и остальными устройства в сети.

Коммутатор 2-го уровня управления работает на 2-м уровне сетевой модели OSI, то есть на уровне канала передачи данных, и отправляет пакет на порт назначения с использованием таблицы MAC-адресов, в которой хранится MAC-адрес устройства, связанного с этим портом. 3-й уровень сетевой модели OSI, т. е. сетевой уровень, на котором маршрутизируется пакет с использованием аппаратного IP-адреса, широко используется в приложениях VLAN. Остновимся подробнее на различиях между коммутаторами Layer 2/2+ и Layer 3 в целом. Это поможет вам в процессе выбора оборудования.



Что такое коммутатор Layer 2/2+?

Коммутатор L2 соединяет устройства, обрабатывая пакеты, отправленные и полученные в сети, что означает, что они работают с использованием MAC-адресов устройств для перенаправления пакетов данных из исходного порта в порт назначения. Это достигается путем поддержки таблицы MAC-адресов, чтобы запомнить, каким портам назначены MAC-адреса, как показано на диаграмме ниже. MAC-адрес работает на 2-м уровне эталонной модели OSI. MAC-адрес отличает одно устройство от другого, причем каждому устройству назначается уникальный MAC-адрес. Он использует аппаратные методы коммутации для управления трафиком в локальной сети. Поскольку это коммутация L2, процесс происходит довольно быстро, потому что все, что он делает, это сортирует MAC-адреса на физическом уровне. Проще говоря, коммутатор L2 действует как мост между несколькими устройствами. Коммутатор L2+ добавляет некоторые функции L3, например, VLAN. Например: отслеживание DHCP, правило ACL в соответствии с IP-адресом, а L2+ поддерживает маршрутизацию с использованием статических маршрутов между VLAN.

Что такое коммутатор Layer 3?

В отличие от коммутаторов L2, свитчи L3 выполняют маршрутизацию с использованием IP-адресов, а таблица маршрутизации реализуется с помощью ASIC (специализированных интегральных схем). Коммутаторы L3 по сравнению с коммутаторами L2 осуществляют маршрутизацию намного быстрее при работе со специализированным оборудованием для маршрутизации пакетов данных, как показано на схеме. Коммутаторы L3 обладают возможностью быстрой коммутации и имеют более высокую плотность портов. Они значительно обновлены по сравнению с традиционными маршрутизаторами для обеспечения лучшей производительности, и основное преимущество использования коммутаторов L3 заключается в том, что они могут маршрутизировать пакеты данных без дополнительных сетевых транзитных участков, что делает их быстрее, чем маршрутизаторы. Однако им не хватает некоторых дополнительных функций настоящего маршрутизатора. Коммутаторы L3 обычно используются на крупных предприятиях. Как правило, коммутатор L3 — это не что иное, как высокоскоростной маршрутизатор, но без подключения к глобальной сети.



Разница между коммутаторами Layer 2/2+ и Layer 3

Основное различие между Layer 2 и Layer 3 заключается в функции коммутации и маршрутизации. Свитч L2 работает только с MAC-адресами и не заботится об IP-адресах или каких-либо элементах более высокого уровня. Но коммутатор L3 или многоуровневый коммутатор поддерживает все функции управления L2. Коммутатор L3 может выполнять статическую и ординальную маршрутизацию. Это означает, что коммутатор L3 имеет как таблицу MAC-адресов, так и таблицу IP-маршрутизации, и он также может осуществлять связь между VLAN и маршрутизацией пакетов между различными VLAN. Коммутатор, который добавляет только статическую маршрутизацию, известен как L2+ или L3. Помимо маршрутизации пакетов, коммутаторы L3 также включают в себя некоторые функции, которые требуют способности понимать информацию об IP-адресе данных, поступающих в коммутатор, такие как маркировка VLAN трафика на основе IP-адреса вместо ручной настройки порта. В общем, коммутаторы L3 более мощные, чем коммутаторы L2/2+. При выборе между коммутатором L2 и L3 следует обратить внимание на то, где он будет использоваться. Если у вас есть только домен L2, вы можете перейти на L2. В чистом домене L2 — где хосты связаны, коммутатор L2 будет работать хорошо. Обычно в топологии сети это называется уровнем доступа к сети. Если вам нужен коммутатор для объединения нескольких коммутаторов доступа и маршрутизации между виртуальными локальными сетями, тогда необходим коммутатор L3. Приведенная ниже таблица поможет вам в зависимости от поставленных задач выбрать коммутатор L2/2+ или L3.



Сравнительная таблица коммутаторов Layer 2/2+ и Layer 3

Уровень управления коммутатора

Layer 2

Layer 2+

Layer 3

Функции коммутации

MAC адрес

MAC адрес

IP аппаратное переключение адресов

802.1x, ACL, DHCP отслеживание безопасности



Функция соединения связующего дерева



VLAN маркировка на основе IP адреса



Inter-VLAN





Настройка роутера | Интернет в Ярославле

Уважаемые абоненты!

Перед приобретением роутеров (маршрутизаторов), настоятельно просим вас ознакомиться со списком рекомендованных моделей:

ASUS N12, TP-link TL WR841N, ASUS N10.

Напоминаем, что модели других производителей и модельных рядов не проходили тестирование на полную совместимость с работой в сети ООО «АТЭЛ», а следовательно могут не работать или работать некорректно.

При приобретении абонентом оборудования, не входящего в список рекомендованного, ООО «АТЭЛ» не несет никакой ответственности за возможность его настройки и все вопросы по настройке абоненту придется решать с технической поддержкой производителя оборудования.

Инструкции по настройке

Настройка роутера Asus
Настройка роутера TP-Link
Как перепрошить роутер

Схема подключения роутера(маршрутизатора)

Рассмотрим соединение нескольких компьютеров в локальную сеть с выходом в интернет.

Первоочередная задача роутера – это объединение домашних компьютеров в локальную сеть с последующим доступом в Интернет.

Принципиальная схема подключения роутера в домашних условиях выглядит следующим образом:

Интернет-кабель АТЭЛ подключается к роутеру через порт WAN.

Большинство роутеров имеют 4 порта RJ-45, позволяющие подключать по кабелю непосредственно к роутеру 4 сетевых устройства. Эти порты имеют обозначение LAN (1-4). К любому такому порту можно подключить как компьютер, так и игровую приставку.

Помимо исключительно проводных роутеров, существуют еще и модели, дополнительно оснащенные модулем беспроводной Wi-Fi связи. Такой роутер по-прежнему может работать с компьютерами домашней сети по кабелю, но при этом еще и давать доступ в беспроводную сеть ноутбукам, а так же коммуникаторам и продвинутым мобильным телефонам, оснащенным технологией Wi-Fi.

Каждый из компьютеров домашней сети автоматически получает за роутером свой внутренний IP-адрес от DHCP сервера роутера. Это означает, что никаких особенных сетевых настроек при настройке самих компьютеров для работы через роутер Вам выполнять не потребуется. Не лишним будет отметить, что правильно настроенный роутер сам выполняет процедуру подключения к интернету, поэтому на компьютере запускать vpn-соединение не нужно.

УРОВНИ КОММУТАТОРОВ L1, L2, L3

02.12.2019

Часто мы слышим фразу коммутатор 2го уровня или коммутатор 3го уровня. В этом случае речь ведется про уровни в сетевой модели OSI.

Физический уровень L1

Устройство уровня L1 – это устройство, работающее на физическом уровне, они в принципе «не понимают» ничего о данных, которые передают, и работают на уровне электрических сигналов – сигнал поступил, он передается дальше. На заре строительства Ethernet сетей на таких Хабах было построено все. Это простые устройства которые приняв на один порт посылку электрических импульсов транслируют их во все остальные порты. Логическая топология соединения внутри такого устройств – «Шина»

Канальный уровень L2

Устройства уровня L2 работают на канальном уровне и выполняют физическую адресацию. Работа на этом уровне выполняется с кадрами, или как иногда еще называют «фреймами». На этом уровне нет никаких ip-адресов, устройство идентифицирует получателя и отправителя только по MAC-адресу и передает кадры между ними. Такие устройства как правило называют коммутаторами, иногда уточняя, что это «коммутатор уровня L2».  Логическая топология такого устройства «Звезда» так как пакет передается только в тот порт, в котором, вероятно, есть потребитель.

Сетевой уровень L3

Коммутаторы уровня 3 (L3) фактически являются маршрутизаторами, которые реализуют механизмы маршрутизации (логическая адресация и выбор пути доставки данных (маршрута) с использованием протоколов маршрутизации (RIP v.1 и v.2, OSPF, BGP, проприетарные протоколы маршрутизации и др.)) Коммутаторы уровня L3 часто используют для организации узлов агрегации, обеспечении маршрутизации между различными сегментами сети или при разделении сети на сегменты для разных типов устройств.  В операторских сетях и сетях корпоративного уровня.


Для обеспечения работы небольших сетей, но с возможностью использования некоторых функций маршрутизаторов существует промежуточный уровень коммутаторов L2+, это такие же коммутаторы что L3, но имеющие существенные ограничения по функционалу. Такие коммутаторы могут удовлетворить потребность небольшой сети и имеют неоспоримое   преимущество они существенно дешевле полноценных собратьев уровня L3.

В продаже представлено большое разнообразие коммутаторов, различающихся функциональными возможностями и стоимостью. Чтобы выбрать подходящую модель без переплаты за ненужные опции, следует правильно оценивать собственные потребности

Управляемыми коммутаторами могут быть устройства как третьего, так и второго уровня, управляемость подразумевает наличие какого-либо интерфейса управления, локального или удаленного.

Как выбрать коммутатор в соответствии с уровнем

Чтобы правильно определиться с видом коммутатора, следует исходить из того, какие функции вам необходимы, сколько потребителей будет подключаться к устройству и какой объем трафика предстоит обрабатывать.

В общем случае, если потребителей немного и трафик невелик, а ручные настройки не требуются, может подойти простейший неуправляемый коммутатор второго уровня (L2). Его стоимость сравнительно невелика, а подключение возможно «из коробки» (никакой дополнительной настройки не нужно, да и невозможна она так как коммутатор не управляемый).

Если же условием является возможность использования протоколов маршрутизации сетевого уровня необходимо отдать предпочтение продвинутым сетевым моделям уровня L3.При выборе также стоит обратить внимание на такие характеристики как: количество и тип портов коммутатора, пропускная способность, скорость передачи данных, форм-фактор.

В нашем интернет-магазине вы можете купить коммутаторы нужного уровня с доставкой в Алматы и по всему Казахстану.

Занятие №3 по курсу «Информационные сети»

Занятие №3 по курсу «Информационные сети»

Занятие №3 по курсу «Информационные сети»

Аппаратные компоненты компьютерных сетей

Существует множество сетевых устройств, используемых для создания, сегментирования и усовершенствования сети. Основными из них являются сетевые адаптеры, повторители, усилители, мосты, маршрутизаторы и шлюзы.

Сетевые адаптеры (карты), или NIC (Network Interface Card), являются устройствами, физически соединяющими компьютер с сетью. Прежде чем выполнить такое соединение, надо правильно установить и настроить сетевой адаптер. Простота или сложность этой установки и настройки зависит от типа используемого сетевого адаптера. Автоматически конфигурирующиеся адаптеры и адапте-ры, отвечающие стандарту Plug and Play (Вставь и работай), автоматически производят свою настройку. Если сетевой адаптер не отвечает стандарту Plug and Play, то настраивают его запрос на прерывание IRQ (Interrupt Request) и адрес ввода/вывода (Input/Output address).

IRQ представляет логическую коммуникационную линию, используемую устройством для связи с процессором.

Адрес ввода/вывода – это трёхзначное шестнадцатеричное число, идентифицирующее коммуникационный канал между аппаратными устройствами и центральным процессором. Для правильного функционирования сетевого адаптера следует правильно настроить как IRQ, так и адрес ввода/вывода.

Сетевые адаптеры (карты), или NIC (Network Interface Card), являются устройствами, физически соединяющими компьютеры с сетью.

Повторители и усилители

При перемещении по сети сигнал ослабевает. Для его усиления используют повторители и (или) усилители, усиливающие проходящие через них сигналы.

Повторители (repeater) используются в сетях с цифровым сигналом для борьбы с ослаблением сигнала. Они обеспечивают надёжную передачу данных на большие расстояния. Получив ослабленный входящий сигнал, повторитель очищает и увеличивает его мощность и посылает этот сигнал следующему сегменту.

Усилители (amplifier), имеют сходное назначение, но обычно применяются в сетях с аналоговыми сигналами для увеличения дальности их передачи. Аналоговые сигналы могут переносить голос и данные одновременно. При этом носитель делится на несколько каналов, и разные частоты передаются параллельно.

Усилители, хотя и имеют сходное назначение, используются для увеличения дальности передачи в сетях, использующих аналоговый сигнал.

Концентратор (hub) представляет собой сетевое устройство, служащее в качестве центральной точки соединения в сетевой конфигурации «звезда». Он может использоваться для соединения сетевых сегментов.

Существуют три основных типа концентраторов: пассивные (passive), ак-тивные (active) и интеллектуальные (intelligent). Пассивные концентраторы, не требующие электроэнергии, действуют как физическая точка соединения, ничего не добавляя к проходящему сигналу. Активные концентраторы требуют энергии, используемой ими для восстановления и усиления проходящего через них сигна-ла. Интеллектуальные концентраторы могут предоставлять сервисы переключения пакетов (packet switching) и перенаправления трафика (traffic routing).

Концентратор – это сетевое устройство, служащее в качестве центральной точки соединения в сетевой конфигурации «звезда».

Концентратор не обязан обеспечивать логическую топологию сети типа «звезда». Большинство концентраторов поддерживают логическую топологию «Шина», например, Ethernet-концентраторы.

Мост (bridge) представляет собой устройство, используемое для соединения сетевых сегментов. Он функционирует в первую очередь как повторитель. Мост может получать данные из любого сегмента, однако он более разборчив в передаче этих сигналов, чем повторитель. Если получатель пакета находится в том же физическом сегменте, что и мост, то мост знает, что этот пакет достиг цели и больше не нужен. А если получатель пакета находится в другом физическом сегменте, то мост знает, что его надо переслать. Эта обработка помогает уменьшить загрузку сети. Например, сегмент не получает сообщений, не относящихся к нему.

Мосты могут соединять сегменты, использующие разные типы носителей (кабелей). Они могут соединять сети с разными схемами доступа к носителю, например, сеть Ethernet и сеть Token Ring. Примером таких устройств являются мосты-трансляторы (translating bridge), осуществляющие преобразование между различными методами доступа к носителю, позволяя связывать сети разных типов. Другой специальный тип моста – прозрачный (transparent bridge) или интеллектуальный мост (learning bridge) – периодически «изучает», куда направлять получаемые им пакеты, делая это путём непрерывного построения специальных таблиц, добавляя в них по мере необходимости новые элементы.

Возможным недостатком мостов является то, что они передают данные дольше, чем повторители, так как проверяют адрес сетевой карты получателя для каждого пакета. Они сложнее в управлении и дороже, чем повторители.

Сейчас мосты, практически не используются. Их функции выполняют компьютеры-шлюзы, коммутаторы, или маршрутизаторы.

Маршрутизатор (router) представляет собой сетевое коммуникационное устройство, связывающее два и более сетевых сегмента (или подсетей).

Маршрутизатор функционирует подобно мосту, но для фильтрации трафика использует не адрес сетевой карты компьютера, а информацию о сетевом адресе, передаваемую в относящейся к сетевому уровню части пакета. После получения информации об адресе маршрутизатор использует таблицу маршрутизации (routing table), содержащую сетевые адреса, чтобы определить, куда направить пакет. Он делает это путём сравнения сетевого адреса в пакете с элементами в таблице маршрутизации. Если совпадение найдено, пакет направляется по указанному маршруту; если не найдено – пакет обычно отбрасывается.

Маршрутизатор – это сетевое коммуникационное устройство, которое может связывать два и более сетевых сегмента (или подсетей).

Существуют два типа маршрутизирующих устройств: статические и динамические.

Статические маршрутизаторы (static router) используют таблицы маршрутизации, создаваемые и вручную обновляемые сетевым администратором.

Динамические маршрутизаторы (dynamic router) создают и обновляют свои собственные таблицы маршрутизации. Они используют информацию, как найденную на своих собственных сегментах, так и полученную от других динамиче-ских маршрутизаторов. Динамические маршрутизаторы всегда содержат свежую информацию о возможных маршрутах по сети, а также информацию об узких местах и задержках в прохождении пакетов. Эта информация позволяет им определить наиболее эффективный путь, доступный и данный момент, для перена-правления пакетов данных к их получателям.

Поскольку маршрутизаторы могут осуществлять интеллектуальный выбор пути и отфильтровывать пакеты, которые им не нужно получать, они помогают уменьшить загрузку сети, сохранить ресурсы и увеличить пропускную способ-ность сети. Они также повышают надёжность доставки данных, так как могут выбрать для пакетов альтернативный путь, если маршрут по умолчанию недоступен.

Термин «маршрутизатор» может обозначать элемент электронной аппаратуры, специально сконструированной для маршрутизации, а также компьютер (обеспеченный таблицей маршрутизации), подключённый к другим сегментам се-ти с помощью нескольких сетевых карт и, следовательно, способный выполнять функции маршрутизации между связанными сегментами.

Маршрутизаторы превосходят мосты способностью фильтровать и направлять пакеты данных по сети. В отличие от мостов для них можно отключить пересылку широковещательных сообщении, уменьшив, таким образом, сетевой широ-ковещательный трафик.

Другое важное преимущество маршрутизатора как соединительного устройства заключается в том, что, поскольку он работает на сетевом уровне, то он может соединять сети с различными сетевой архитектурой, методами доступа к устройствам или протоколами. Например, маршрутизатор может соединить подсеть Ethernet и сегмент Token Ring, связать несколько небольших сетей, использующих различные протоколы, если последние поддерживают маршрутизацию.

Маршрутизаторы по сравнению с повторителями дороже и сложнее в управлении. У них меньше пропускная способность, чем у мостов, так как они производят дополнительную обработку пакетов данных. Кроме того, динамические маршрутизаторы могут добавлять излишний трафик в сети, поскольку для обновления таблиц маршрутизации постоянно обмениваются сообщениями.

Статических маршрутизаторов в настоящее время практически нет. Точнее говоря, их не используют.

Современный маршрутизатор – это обычно специализированный компьютер, оптимизированный для выполнения функций маршрутизатора. На нём работает специализированная операционная система, в рамках настройки параметров которой можно осуществить и статическую маршрутизацию.

Английский термин «Brouter» (мост-маршрутизатор) представляет комбинацию слов «bridge» (мост) и «router» (маршрутизатор). Следовательно, мост-маршрутизатор сочетает функции моста и маршрутизатора. Когда такое устройство получает пакет данных, оно проверяет, послан пакет с использованием маршрутизируемого протокола или нет. Если это пакет маршрутизируемого протокола, мост-маршрутизатор выполняет функции маршрутизатора, посылая при необходимости пакет получателю вне локального сегмента. Если пакет содержит немаршрутизируемый протокол, мост-маршрутизатор выполняет функции моста, используя адрес сетевой карты для поиска получателя на локальном сегменте. Для выполнения этих двух функций мост-маршрутизатор может поддерживать как таблицы маршрутизации, так и таблицы мостов.

Шлюз (gateway) представляет собой метод осуществления связи между двумя или несколькими сетевыми сегментами. В качестве шлюза обычно используют выделенный компьютер с ПО шлюза, на котором производятся преобразования, позволяющие взаимодействовать нескольким системам в сети. Например, при использовании шлюза персональные компьютеры на базе Intel-совместимых процессоров на одном сегменте могут связываться и разделять ресурсы с компьютерами Macintosh.

Другой функцией шлюзов является преобразование протоколов. Шлюз может получить сообщение IPX/SPX, направленное клиенту на удалённом сетевом сегменте, использующему другой протокол, например TCP/IP. После того как шлюз определяет, что получателем сообщения является станция TCP/IP, он преобразует данные сообщения в протокол TCP/IP. (В этом состоит отличие от моста, просто пересылающего сообщение, используя один протокол внутри формата данных другого протокола, преобразование при необходимости происходит у получателя.) Почтовые шлюзы производят сходные операции по преобразованию почтовых сообщений и других почтовых передач из родного формата приложения пользователя электронной почты в более универсальный почтовый протокол, например SMTP, используемый затем для направления сообщения в Интернет.

Шлюзы имеют много преимуществ, но при принятии решения об их использовании в сети следует учитывать ряд факторов. Шлюзы сложны в установке и настройке, дороже других коммуникационных устройств. Вследствие лишнего этапа обработки, связанного с процессом преобразования, они работают медленнее, чем маршрутизаторы и подобные устройства.

Шлюз – это метод осуществления связи между двумя или несколькими сетевыми сегментами.

Кроме маршрутизаторов существуют ещё и коммутаторы.

Устройство, предназначенное для выполнения коммутации, называется коммутатором (switch).

Фактически любое из выше перечисленных устройств должно решать задачу мультиплексирования и демультиплексирования.

Прежде чем выполнить переброску данных на определённые для них интерфейсы, коммутатор должен понять, к какому потоку они относятся. Эта задача должна решаться независимо от того, поступает на вход коммутатора только один поток в «чистом» виде, или «смешанный» поток, объединяющий в себе несколько потоков. В последнем случае к задаче распознавания добавляется задача демультиплексирования.

Задача демультиплексирования (demultiplexing) – разделение суммарного агрегированного потока, поступающего на один интерфейс, на несколько составляющих потоков.

Как правило, операцию коммутации сопровождает также обратная операция – мультиплексирование.

Задача мультиплексирования (multiplexing) – образование из нескольких отдельных потоков общего агрегированного потока, который можно передавать по одному физическому каналу связи.

Операции мультиплексирования/демультиплексирования имеют такое же важное значение в любой сети, как и операции коммутации, потому что без них пришлось бы все коммутаторы связывать большим количеством параллельных каналов, что свело бы на нет все преимущества неполносвязной сети.

Технология мультиплексирования должна позволять получателю суммарного потока выполнять обратную операцию – разделение (демультиплексирование) данных на составляющие потоки. На рис. 3.1 коммутатор выполняет демультиплексирование потока на три составляющих подпотока. В общем случае на каждом интерфейсе могут одновременно выполняться обе задачи – мультиплексирование и демультиплексирование.

Частный случай коммутатора (рис. 3.1а), у которого все входящие информационные потоки коммутируются на один выходной интерфейс, где мультиплексируются в один агрегированный поток и направляются в один физический канал, называется мультиплексором (multiplexer, mux). Коммутатор (рис.3.1б) имеет один входной интерфейс и несколько выходных и называется демультип-лексором.


Рис. 3.1. Мультиплексор (а) и демультиплексор (б).

Самым популярным и самым простым физическим способом построения сети является использование топологии «шина» на разделяемой среде передачи данных. В качестве примера можно назвать Ethernet.


Рис. 3.2. Схема «общая шина»

Совместно используемый несколькими интерфейсами физический канал на-зывают разделяемым (shared). Часто используется также термин «разделяемая среда» (shared media) передачи данных. Разделяемые каналы связи используются не только для связей типа коммутатор-коммутатор, но и для связей компьютер-коммутатор и компьютер-компьютер.

Существуют различные способы организации совместного доступа к разделяемым линиям связи. В одних случаях используют централизованный подход, когда доступом управляет специальное устройство – арбитр, в других – децентрализованный. Внутри компьютера проблемы разделения линий связи между различными модулями также существуют, примером может служить доступ к системной шине, которым управляет процессор, или специальный арбитр шины. В сетях организация совместного доступа к линиям связи имеет свою специфику из-за существенно большего времени распространения сигналов по линиям связи. В результате процедуры согласования доступа к линии связи могут занимать много времени и приводить к значительному снижению производительности сети.

Несмотря на все эти сложности, в локальных сетях разделяемые среды используются часто. Этот подход, в частности, реализован в широко распространённых классических технологиях Ethernet, Token Ring, FDDI. В глобальных сетях разделяемые между интерфейсами среды практически не используются. Это объясняется тем, что большие временные задержки при распространении сигналов вдоль протяженных каналов связи приводят к длительным переговорным процедурам доступа к разделяемой среде, сокращая до неприемлемого уровня долю полезного использования канала связи на передачу данных абонентов.

Наметилась тенденция отказа от разделяемых сред передачи данных и в локальных сетях. Это связано с тем, что за достигаемое таким образом снижение стоимости сети приходится расплачиваться производительностью. Сеть с разделяемой средой при большом количестве узлов всегда будет работать медленнее, чем аналогичная сеть с индивидуальными линиями связи, так как пропускная способность индивидуальной линии связи достаётся одному компьютеру, а при совместном использовании – делится на все компьютеры сети. Часто с такой потерей производительности приходится мириться ради увеличения экономической эффективности сети. Не только в классических, но и в новых технологиях, разработанных для локальных сетей, сохраняется режим разделяемых линий связи. Например, разработчики принятой в 1998 году в качестве нового стандарта технологии Gigabit Ethernet включили режим разделения передающей среды в свои спецификации наряду с режимом работы по индивидуальным линиям связи.

Напомним, что коммутация бывает канальной и пакетной. Ethernet – пример стандартной технологии коммутации пакетов.

Рассмотрим, каким образом описанные выше общие подходы к решению проблем построения сетей воплощены в наиболее популярной сетевой технологии – Ethernet. (остановимся некоторых принципиальных моментах, иллюстрирующих ряд уже рассмотренных базовых концепций).

Сетевая технология – это согласованный набор стандартных протоколов и программно-аппаратных средств (например, сетевых адаптеров, драйверов, кабелей и разъёмов), достаточный для построения вычислительной сети.

Эпитет «достаточный» подчеркивает, что речь идёт о минимальном наборе средств, с помощью которых можно построить работоспособную сеть. Эту сеть можно усовершенствовать, например, за счёт выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств – маршрутизаторов. Усовершенствованная сеть будет, скорее всего, более надёжной и быстродействующей, но за счёт надстроек над средствами технологии Ethernet, составившей базис сети.

Термин «сетевая технология» чаще всего используется в описанном узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например «технология сквозной маршрутизации», «технология создания защищенного канала», «технология IP-сетей».

Протоколы, на основе которых строится сеть определённой технологии (в узком смысле), создавались специально для совместной работы, поэтому от разработчика сети не требуется дополнительных усилий по организации их взаимодействия.

Иногда сетевые технологии называют базовыми технологиями, имея в виду, что на их основе строится базис любой сети. Примерами базовых сетевых технологий служат такие известные технологии локальных сетей, как Ethernet, Token Ring и FDDI, технологии территориальных сетей Х.25 и frame relay. Для получе-ния работоспособной сети в этом случае достаточно приобрести программные и аппаратные средства, относящиеся к одной базовой технологии – сетевые адаптеры с драйверами, концентраторы, коммутаторы, кабельную систему и т. п. – и соединить их в соответствии с требованиями стандарта на данную технологию.

Для сетевой технологии Ethernet характерны:

  • коммутация пакетов;
  • типовая топология «общая шина»;
  • плоская числовая адресация;
  • разделяемая передающая среда.

Основной принцип, положенный в основу Ethernet, – случайный метод доступа к разделяемой среде передачи данных. В качестве такой среды может использоваться толстый или тонкий коаксиальный кабель, витая пара, оптоволокно или радиоволны (кстати, первой сетью, построенной на принципе случайного доступа к разделяемой среде, была радиосеть Aloha Гавайского университета).

В стандарте Ethernet строго зафиксирована топология электрических связей. Компьютеры подключаются к разделяемой среде в соответствии с типовой структурой «общая шина» (рис. 3.3). С помощью разделяемой во времени шины любые два компьютера могут обмениваться данными. Управление доступом к линии связи осуществляется специальными контроллерами – сетевыми адаптерами Ethernet. Каждый компьютер, а точнее, каждый сетевой адаптер, имеет уникальный адрес. Передача данных происходит со скоростью 10 Мбит/с. Эта величина является пропускной способностью сети Ethernet.


Рис.3.3. Сеть Ethernet.

Суть случайного метода доступа состоит в следующем. Компьютер может передавать данные по сети Ethernet только если сеть свободна, то есть если никакой другой компьютер в данный момент не занимается обменом. Поэтому важной частью технологии Ethernet является процедура определения доступности среды.

После того как компьютер убедился, что сеть свободна, он начинает передачу, при этом «захватывая» среду. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи одного кадра.

Кадр – это единица данных, которыми обмениваются компьютеры в сети Ethernet.

Кадр имеет фиксированный формат и наряду с полем данных содержит различную служебную информацию, например адрес получателя и адрес отправителя.

Сеть Ethernet устроена так, что при попадании кадра в разделяемую среду передачи данных все сетевые адаптеры начинают одновременно принимать этот кадр. Они анализируют адрес назначения, располагающийся в одном из началь-ных полей кадра, и, если этот адрес совпадает с их собственным, кадр помещается во внутренний буфер сетевого адаптера. Таким образом компьютер-адресат получает предназначенные ему данные.

Может возникнуть ситуация, когда несколько компьютеров одновременно решают, что сеть свободна, и начинают передавать информацию – коллизия. Она препятствует правильной передаче данных по сети. В стандарте Ethernet преду-смотрен алгоритм обнаружения и корректной обработки коллизий. Вероятность возникновения коллизии зависит от интенсивности сетевого трафика.

После обнаружения коллизии сетевые адаптеры, пытавшиеся передать свои кадры, прекращают передачу и после паузы случайной длительности пытаются снова получить доступ к среде и передать тот кадр, который вызвал коллизию.

Основные достоинства технологии Ethernet

  1. Главным достоинством сетей Ethernet, благодаря которому они стали такими популярными, является их экономичность. Для построения сети достаточно иметь по одному сетевому адаптеру для каждого компьютера плюс один физический сегмент коаксиального кабеля нужной длины.
  2. В сетях Ethernet реализованы простые алгоритмы доступа к среде, адресации и передачи данных. Простота логики работы сети ведёт к упрощению и, соответственно, снижению стоимости сетевых адаптеров и их драйверов. По той же причине адаптеры сети Ethernet обладают высокой надёжностью.
  3. Ещё одним замечательным свойством сетей Ethernet является их хорошая расширяемость, то есть возможность подключения новых узлов.

Другие базовые сетевые технологии, такие как Token Ring и FDDI, хотя и обладают индивидуальными чертами, имеют много общего с Ethernet. В первую очередь, это применение регулярных фиксированных топологий («иерархическая звезда» и «кольцо»), а также разделяемых сред передачи данных. Существенные отличия одной технологии от другой связаны с особенностями используемого метода доступа к разделяемой среде. Так, отличия технологии Ethernet от технологии Token Ring во многом определяются спецификой заложенных в них методов разделения среды – случайного алгоритма доступа в Ethernet и метода доступа путём передачи маркера в Token Ring.

Основные выводы

У сетей существует физическая и логическая организация. Физическая и логическая организация сетей может не совпадать. Физические сетевые устройства или сетевое оборудование может выполнять большой набор логических функций.

Сайт создан в системе uCoz
Макеты схем сети

: схемы домашней сети

Многие схемы домашней сети работают нормально, но большинство из них представляют собой вариации базового набора общих схем. Эта галерея содержит схемы для беспроводных, проводных и гибридных домашних сетей. Каждая сетевая диаграмма включает описание плюсов и минусов такой схемы и советы по ее созданию.

Все устройства, которые подключаются к беспроводному маршрутизатору, должны иметь рабочий сетевой адаптер. Подключение маршрутизатора к широкополосному модему с одним или несколькими встроенными адаптерами обеспечивает совместное беспроводное подключение к высокоскоростному Интернет-соединению.

Технически беспроводные маршрутизаторы позволяют десяткам компьютеров подключаться по каналам Wi-Fi. Практически любой домашний беспроводной маршрутизатор может поддерживать количество беспроводных устройств, которые есть в большинстве домов.

Многие (но не все) маршрутизаторы беспроводной сети также позволяют подключать до четырех проводных устройств с помощью кабеля Ethernet. При установке такой домашней сети один компьютер должен быть временно подключен к беспроводному маршрутизатору, чтобы можно было выполнить первоначальную настройку беспроводных функций.Использование Ethernet-соединений после этого не является обязательным.

Использование постоянных подключений Ethernet имеет смысл, когда компьютер, принтер или другое устройство не имеют возможности Wi-Fi или не могут принимать адекватный беспроводной радиосигнал от маршрутизатора.

Дополнительные компоненты

Для работы остальной части домашней сети подключение к сети маршрутизатора для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств не требуется.

Ограничения

Часть сети Wi-Fi работает только в пределах диапазона беспроводного маршрутизатора.Ассортимент оборудования Wi-Fi варьируется в зависимости от многих факторов, включая архитектуру дома и потенциальные источники радиопомех.

Если все устройства Wi-Fi попытаются использовать сеть одновременно, ожидайте снижения производительности.

Если беспроводной маршрутизатор не поддерживает достаточное количество подключений Ethernet для ваших нужд, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить проводную часть схемы.

На этой схеме показано использование маршрутизатора проводной сети в качестве центрального устройства домашней сети.

Многие (но не все) маршрутизаторы проводной сети позволяют подключать до четырех устройств с помощью кабелей Ethernet. Все устройства, подключающиеся к маршрутизатору Ethernet, должны иметь работающий сетевой адаптер Ethernet.

Дополнительные компоненты

Для работы остальной части домашней сети подключение к сети маршрутизатора для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств не требуется.

Ограничения

Если маршрутизатор Ethernet не поддерживает достаточное количество подключений Ethernet, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить схему.

Что нам не нравится

  • Могут потребоваться дополнительные сетевые адаптеры.

  • Если все устройства Wi-Fi используют сеть одновременно, она тормозит.

На этой схеме показано использование гибридного маршрутизатора проводной сети и домашней сети точки беспроводного доступа.

Большинство (но не все) проводных сетевых маршрутизаторов позволяют подключать до четырех устройств с помощью кабеля Ethernet. Точка беспроводного доступа использует один из этих доступных портов, но затем позволяет множеству (десяткам) устройств Wi-Fi присоединиться к сети.

Практически любая точка беспроводного доступа к домашней сети может поддерживать определенное количество беспроводных устройств.

Все устройства, подключающиеся к маршрутизатору Ethernet, должны иметь работающий сетевой адаптер Ethernet. Все устройства, подключающие точку беспроводного доступа, должны иметь работающий сетевой адаптер Wi-Fi.

Дополнительные компоненты

Сетевой доступ в Интернет, принтеры, игровые консоли и другие развлекательные устройства не требуются для работы маршрутизатора или точки доступа.

Вы можете выбрать, какие устройства подключать к маршрутизатору, а какие — к точке беспроводного доступа. Дополнительные сетевые адаптеры могут потребоваться для преобразования некоторых устройств Ethernet, в частности принтеров и игровых консолей, для работы в беспроводном режиме.

Ограничения

Часть сети Wi-Fi работает только в пределах диапазона беспроводной точки доступа. Диапазон оборудования Wi-Fi варьируется в зависимости от многих факторов, включая планировку дома и возможные радиопомехи.

Если все устройства Wi-Fi попытаются использовать сеть одновременно, это может привести к снижению производительности.

Если беспроводной маршрутизатор не поддерживает достаточное количество подключений Ethernet, добавьте дополнительное устройство, например сетевой коммутатор, чтобы расширить проводную часть схемы.

На этой схеме показано прямое соединение без маршрутизатора или другого центрального устройства в домашней сети.

Прямое соединение может быть достигнуто с помощью нескольких типов кабелей. Кабели Ethernet являются наиболее распространенными, но подойдут и более простые (медленные) альтернативы, включая последовательный кабель RS-232 и параллельные кабели.

Для игровых консолей характерно прямое подключение для поддержки сетевых игр для двух игроков (например, Xbox System Link).

Дополнительные компоненты

Для подключения к Интернету на одном компьютере должны быть установлены два сетевых адаптера: один для поддержки подключения к Интернету, а другой — для второго компьютера. Кроме того, необходимо установить программное обеспечение для совместного использования подключения к Интернету, чтобы второй компьютер имел доступ к Интернету. Если подключение к Интернету не требуется, эти элементы можно исключить из этой схемы.

Ограничения

Прямое подключение работает только для одной пары компьютеров или устройств. Дополнительные устройства не могут присоединиться к такой сети, хотя другие пары можно подключить отдельно.

Эта диаграмма иллюстрирует использование специальной беспроводной сети в домашней сети.

Использование специального режима Wi-Fi устраняет необходимость в сетевом маршрутизаторе или точке доступа в беспроводной домашней сети. Благодаря одноранговой беспроводной сети вы можете подключать компьютеры к сети по мере необходимости, не оставаясь в пределах досягаемости от одного центрального места.Большинство людей используют специализированный Wi-Fi только во временных ситуациях, чтобы избежать потенциальных проблем с безопасностью.

Дополнительные компоненты

Для работы остальной части домашней сети не требуется специальной конфигурации сети для доступа в Интернет, принтеров, игровых консолей и других развлекательных устройств.

Ограничения

Все устройства, подключаемые через одноранговую беспроводную сеть, должны иметь работающий сетевой адаптер Wi-Fi. Эти адаптеры должны быть настроены для режима ad-hoc вместо более типичного режима инфраструктуры.

Из-за такой гибкой конструкции обеспечить безопасность специализированных сетей Wi-Fi сложнее, чем тех, в которых используются центральные беспроводные маршрутизаторы и точки доступа.

Одноранговые сети Wi-Fi поддерживают максимальную пропускную способность 11 Мбит / с, тогда как другие сети Wi-Fi могут поддерживать 54 Мбит / с или выше.

Что нам не нравится

  • Каждое устройство должно иметь сетевой адаптер Ethernet.

  • Только один компьютер подключается напрямую к Интернету.

  • Отправляет все пакеты данных на каждый порт.

На этой схеме показано использование концентратора Ethernet или коммутатора в домашней сети.

Концентраторы и коммутаторы Ethernet позволяют нескольким компьютерам, подключенным к сети, подключаться друг к другу в сеть. Большинство (но не все) концентраторов и коммутаторов Ethernet поддерживают четыре или более соединений.

Дополнительные компоненты

Сетевой доступ в Интернет, принтеры, игровые консоли и другие развлекательные устройства не требуются для работы остальной части этой домашней сети.

В эту базовую схему могут быть включены дополнительные концентраторы и коммутаторы. Соединение концентраторов и коммутаторов друг с другом увеличивает общее количество компьютеров, которые может поддерживать сеть, до нескольких десятков.

Ограничения

Все компьютеры, подключающиеся к концентратору или коммутатору, должны иметь рабочий сетевой адаптер Ethernet.

В отличие от сетевого маршрутизатора, концентраторы и коммутаторы Ethernet не могут напрямую подключаться к Интернету. Вместо этого один компьютер должен быть назначен для управления подключением к Интернету, а все остальные компьютеры имеют доступ к Интернету через него.Для этого на каждом компьютере может быть установлено программное обеспечение для совместного использования подключения к Интернету.

Эта диаграмма иллюстрирует использование технологии домашних сетей G.hn.

В жилых домах исторически использовались три вида домашней проводки — телефонные линии (устройства HomePNA), линии электропередач и коаксиальные кабели (для телевизоров и телевизионных приставок). Возможность соединять устройства друг с другом через эти типы кабелей и создавать домашнюю проводную сеть для всего дома была разработана группой под названием HomeGrid Forum.

Телефонные сети HomePNA используют телефонную проводку дома для передачи данных по домашней сети. Как и в случае с сетями Ethernet или Wi-Fi, для телефонных сетей требуется, чтобы на каждом устройстве был установлен совместимый сетевой адаптер телефонной линии. Эти адаптеры подключаются телефонными проводами, CAT3 (или иногда CAT5 Ethernet-кабелем) к телефонным розеткам.

Другие технологии, спонсируемые HomeGrid Forum, подпадают под стандарт G.hn (для гигабитных домашних сетей). Г.Продукты hn включают в себя адаптеры Powerline, которые подключаются к розеткам и имеют порт Ethernet для подключения линии к проводной домашней сети, а также аналогичные адаптеры, которые подключают телеприставки IPTV с помощью коаксиального кабеля к существующей широкополосной домашней сети.

Эти технологии могут быть полезны при подключении проводных устройств между комнатами или когда дом и ТВ-приставка расположены далеко друг от друга, и одно или оба устройства не поддерживают Wi-Fi.

Дополнительные компоненты

Когда доступно, устройства могут использовать стандартные соединения Ethernet или Wi-Fi вместо G.переходники hn.

Ограничения

Телефонные сети HomePNA в настоящее время используются редко, и такое оборудование сложно найти, в первую очередь из-за популярности устройств Wi-Fi. Технология G.hn также относительно нова, и традиционно трудно найти сертифицированную продукцию.

Что нам не нравится

  • Старая домашняя проводка может ухудшить сигнал.

  • Трудно найти совместимые устройства.

  • Плохо работает с удлинителями или удлинителями.

На этой схеме показано использование оборудования HomePlug для построения домашней сети Powerline.

В сетях Powerline используется электрическая схема жилого дома для передачи данных по домашней сети. Доступное оборудование Powerline включает сетевые маршрутизаторы, сетевые мосты и другие адаптеры.

Для подключения к сети Powerline один конец адаптера подключается к стандартной электрической розетке, а другой подключается к сетевому порту устройства (обычно Ethernet или USB).Все подключенные устройства используют одну и ту же цепь связи.

Альянс HomePlug Powerline Alliance разрабатывает технологические стандарты, поддерживаемые совместимым оборудованием Powerline.

Дополнительные компоненты

Не все устройства в домашней сети должны быть подключены к маршрутизатору Powerline. Гибридные сети с устройствами Ethernet или Wi-Fi могут быть объединены с сетью Powerline. Например, мост Powerline Wi-Fi можно подключить к розетке, чтобы беспроводные устройства могли подключаться к нему и, в свою очередь, к остальной сети Powerline.

Ограничения

Телефонные сети HomePlug остаются менее популярными, чем альтернативы Wi-Fi или Ethernet. Сетевые продукты Powerline, как правило, труднее найти с меньшим выбором моделей.

Сети Powerline обычно не работают так надежно, если устройства подключаются к удлинителям или удлинителям. Для достижения наилучших результатов подключайтесь непосредственно к розетке. В домах с несколькими цепями все устройства должны подключаться к одной цепи для связи.

Максимальная пропускная способность сети Powerline HomePlug (версия 1.0) составляет 14 Мбит / с, тогда как новый стандарт HomePlug AV поддерживает более 100 Мбит / с. Электропроводка плохого качества, как в старых домах, может ухудшить работу сети Powerline.

Что нам нравится

  • Второй маршрутизатор модернизирует проводную сеть для поддержки беспроводных устройств.

  • Расширяет диапазон до мертвых зон.

  • Может быть настроен как подсеть.

На этой схеме показано использование двух маршрутизаторов в домашней сети.

Базовые домашние сети обычно работают только с одним широкополосным маршрутизатором, но добавление второго маршрутизатора предоставляет больше возможностей для расширения и управления сетью.

Две сети маршрутизаторов предоставляют новые полезные возможности в нескольких ситуациях:

  • Расширение проводной сети на основе одного маршрутизатора Ethernet для включения возможности Wi-Fi через второй беспроводной маршрутизатор.
  • Создание подсети в общей домашней сети для ограничения доступа в Интернет определенных устройств или изоляции сетевого трафика.
  • Наличие рабочего резервного устройства на случай отказа одного маршрутизатора.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять Маршрутизатор

— обзор

Влияние обновления маршрутизации

Протокол RIP больше подходит для небольших сетей из-за большого количества широковещательных рассылок, используемых для обновления маршрутизаторов о путях к удаленным сетям.Протокол OSPF хорошо подходит для больших, динамических и более сложных сетей. Обновления RIP происходят каждые 30 секунд, тогда как обновления OSPF происходят каждые 30 минут. Маршрутизаторы RIP отправляют всю таблицу маршрутизации соседним маршрутизаторам, тогда как OSPF отправляет маршрутизаторам очень небольшие пакеты обновлений всякий раз, когда они обнаруживают изменение в сети, такое как сбой или новое соединение. Когда маршрутизаторы обмениваются информацией, это называется конвергенцией , когда маршрутизаторы очень быстро «сходятся» в новом представлении сети.

Сеть маршрутизаторов OSPF и RIP может сосуществовать. OSPF постепенно заменяет RIP в качестве предпочтительного протокола маршрутизации внутреннего шлюза. Эти маршрутизаторы OSPF могут одновременно использовать RIP для связи между маршрутизаторами и конечными станциями и OSPF для связи между маршрутизаторами. Например, вы можете настроить компьютер Windows NT для участия в качестве маршрутизатора RIP в среде маршрутизации RIP, но вы не можете настроить этот же компьютер Windows NT для участия в качестве маршрутизатора OSPF в среде маршрутизации OSPF.Такое сосуществование RIP и OSPF делает возможной постепенный переход от RIP к OSPF. Фактически, маршрутизаторы RIP и OSPF не могут только сосуществовать в одной сети, они фактически могут совместно использовать информацию о маршрутизации. На рисунке 6.8 показано включение маршрутизации RIP в Windows NT.

Рисунок 6.8. Настройка компьютера под управлением Windows NT в качестве RIP-маршрутизатора.

Чтобы настроить компьютер Windows NT для участия в совместном использовании обновлений маршрутизации с другими компьютерами в сети, необходимо включить переадресацию IP.Это делается в апплете «Сеть» на панели управления путем выбора протокола TCP / IP и просмотра свойств. Вкладка «Маршрутизация» показана на рисунке 6.8. Вам также необходимо включить RIP в апплете «Службы» на панели управления.

В OSPF соседом является другой маршрутизатор, на котором запущен OSPF, интерфейс которого находится в той же сети. При обнаружении и настройке соседей OSPF маршрутизатор будет использовать протокол Hello, чтобы обнаруживать своих соседей и поддерживать эти отношения. В двух типах сетей OSPF, двухточечной и широковещательной, протокол Hello будет динамически обнаруживать соседей.В нешироковещательной сети вам придется настраивать соседей вручную, потому что OSPF не будет иметь средств связи и установления отношений со своими соседями.

Этот протокол Hello гарантирует, что отношения между маршрутизаторами являются двунаправленными. Это гарантирует, что каждый маршрутизатор OSPF будет отправлять и получать обновленную информацию о маршруте к каждому из своих соседей и от них. Связь является двунаправленной, когда маршрутизатор видит себя в пакете Hello от другого маршрутизатора.В пакет протокола Hello включено следующее:

Приоритет маршрутизатора

Значение таймера Hello и таймера отключения

Список маршрутизаторов, отправивших пакеты приветствия маршрутизатора на этом интерфейсе

Назначенный маршрутизатор и резервный назначенный маршрутизатор выбираются этим маршрутизатором.

Однако это не означает, что OSPF является идеальным протоколом маршрутизации в том, что касается обновлений маршрутизации.В действительно больших сетевых конфигурациях OSPF может производить большое количество обновлений маршрутизатора, которые передаются между маршрутизаторами. Если сеть состоит из сотен маршрутизаторов в сетевой топологии, которая спроектирована так, чтобы быть отказоустойчивой, количество сообщений о состоянии канала, которые проходят через сеть, может исчисляться тысячами. Эти тысячи сообщений о состоянии канала могут передаваться от маршрутизатора к маршрутизатору по сети, потребляя ценную полосу пропускания, особенно на более медленных каналах глобальной сети. Затем маршрутизаторы должны пересчитать свои таблицы маршрутизации, которые могут потреблять ценные циклы ОЗУ и ЦП, если эти таблицы маршрутизации имеют значительный размер.К счастью для OSPF, ни один из доступных сегодня протоколов маршрутизации не может минимизировать обновления маршрутов в очень большой сети с множеством маршрутизаторов. OSPF, однако, намного более способен, чем RIP, минимизировать эти обновления маршрутизации с интенсивным использованием полосы пропускания. Между прочим, под «состоянием канала» мы подразумеваем состояние или состояние канала, которое является описанием отношения маршрутизатора к его соседним маршрутизаторам. Мы думаем о ссылке как об интерфейсе на маршрутизаторе. Интерфейс, например, может быть IP-адресом физического интерфейса, маской подсети, типом сети, к которой он подключен, или маршрутизаторами, подключенными к сети.Коллекция всех этих состояний ссылок будет составлять базу данных состояний ссылок.

Алгоритм состояния канала устанавливает (в гораздо более сложных терминах, чем описано здесь) несколько шагов построения и расчета этих путей:

При инициализации или изменении информации маршрутизации маршрутизатор сгенерирует объявление о состоянии канала, которое будет представлять собой совокупность всех состояний канала, находящихся в данный момент на маршрутизаторе.

В случае, называемом лавинной рассылкой, все маршрутизаторы будут обмениваться этой информацией о состоянии канала.Этот поток маршрутной информации будет распространен на все маршрутизаторы в зоне.

После того, как каждый маршрутизатор завершит сбор информации о состоянии канала, он начнет вычислять дерево кратчайшего пути ко всем адресатам. Это очень загружает процессор, так как могут быть сотни путей, которые необходимо обработать. Эти пути будут включать соответствующую стоимость и информацию о следующем переходе для достижения этих пунктов назначения.

Если нет изменений в топологии сети, OSPF не будет очень активен.OSPF не нужно будет обмениваться информацией о состоянии канала, и поэтому маршрутизаторам не нужно будет вычислять деревья кратчайших путей, потому что они уже обработали эту информацию.

Существуют также следующие типы пакетов состояния канала:

Ссылки маршрутизатора. Опишите состояние и стоимость соединений маршрутизатора с данной зоной. Эти ссылки маршрутизатора указывают на принадлежность интерфейсов маршрутизатора к определенной области.

Сетевые ссылки. Опишите все маршрутизаторы, подключенные к определенному сегменту. Они генерируются назначенным маршрутизатором (DR).

Сводные ссылки. Опишите сети в автономной системе (AS), но за пределами области. Эти сводные ссылки также описывают расположение ABSR. Они также генерируются ABR.

Внешние ссылки. Опишите назначения, которые являются внешними по отношению к AS, или маршрут по умолчанию извне AS. ASBR отвечает за введение информации о внешних каналах в автономную систему.

Другой особенностью OSPF является то, что обновления маршрутизации не передаются по областям. Помните, что области разделены типами маршрутизаторов, которые мы перечислили ранее, например, граничными маршрутизаторами области. В случае отказа сетевого канала только маршрутизаторы внутри этой области будут обмениваться информацией об обновлении маршрутизации. Маршрутизаторы границ области фильтруют обновления маршрутов из отдельных областей и магистрали. Граничные маршрутизаторы области могут связываться друг с другом и обмениваться информацией об обновлении маршрутов, но они используют специальные сообщения о состоянии канала, которые являются кратким описанием топологии LAN или WAN для своих областей.

Рисунок 6.9 иллюстрирует использование разделенных областей, которые представляют физические области с граничными маршрутизаторами области, присоединенными к магистрали.

Рисунок 6.9. Разделение физических регионов на области, разделенные граничными маршрутизаторами областей.

Каждый город не хочет получать обновления маршрутов из других городов; следовательно, эти области разделены граничными маршрутизаторами областей, которые могут обмениваться информацией друг с другом, но при меньшем обновлении состояния канала.

Вы также можете точно настроить маршрутизаторы OSPF, чтобы минимизировать количество обновлений, запускаемых в сети, и, следовательно, минимизировать сокращение пропускной способности сети.Вы также можете точно настроить скорость сходимости, то есть время между получением маршрутизаторами новой информации о маршрутизации и временем, когда сетевые маршрутизаторы вносят необходимые изменения в свои таблицы маршрутизации.

В таблице 6.4 показан пример базы данных OSPF. Эти выходные данные получены от следующей команды:

Таблица 6.4. Полная база данных OSPF, полученная с пограничного маршрутизатора области (ABR)

Link Маршрутизатор ADV

1 9034,16
Состояния каналов маршрутизатора (область 1)
Link ID ADV Router
211.231.15.67 211.231.15.67 2
211.231.16.130 211.231.16.130 2
Сводная информация о состояниях связи в сети (область 1)
211.231.13.41 211.231.15.67
211.231.15.64 211.231.15.67
211231.15.67
Состояния каналов маршрутизатора (область 0)
Идентификатор канала Маршрутизатор ADV Количество каналов
211,23 3
211.231.15.67 211.231.15.67 1
Состояния связи в сети (область 0)
ID ссылки AD7 .231.15.68 211.231.13.41
Сводные состояния сетевых соединений (область 0)
Link ID ADV Router
Сводка состояний каналов ASB (область 0)
Идентификатор ссылки Маршрутизатор ADV
211.231.16.130 211.231.15.67
Состояния внешних каналов AS
Идентификатор ссылки Маршрутизатор ADV Тег
0.0.0.0
211.231.16.128 211.231.16.130 0

Маршрутизатор OSPF с идентификатором (211.231.15.67) (идентификатор процесса 10)

Мы можем начать анализ результатов, сначала начав с раздела состояний канала маршрутизатора Область 1, показанная в Таблице 6.5.

Таблица 6.5. Раздел состояний каналов маршрутизатора области 1 в базе данных OSPF

Link ID ADV Router Link Count
211.231.15.67 211.231.15.67 2 2 2 16.130 211.231.16.130 2

Две записи представляют два маршрутизатора в этой области. Оба маршрутизатора имеют две связи с областью 1, как показано в столбце Link Count.

Мы продолжаем, пропуская раздел «Сводные состояния каналов связи» и переходим к следующему разделу «Состояния каналов маршрутизатора», который относится к области 0 и представлен в таблице 6.6.

Таблица 6.6. Раздел состояний каналов маршрутизатора области 0 в базе данных OSPF

Идентификатор ссылки Маршрутизатор ADV Возраст Счетчик ссылок
211.231.13.41 211.231.1350 211.231.1350
211.231.15.67 211.231.15.67 675 1

И снова в этой области есть два маршрутизатора. Первый маршрутизатор имеет три канала связи с областью 0, а второй маршрутизатор имеет один канал связи с областью 0.

Сводные состояния каналов ASB области 1 перечислены в таблице 6.7.

Таблица 6.7. Сводные состояния каналов ASB области 1 в базе данных OSPF

Link ID Маршрутизатор ADV Возраст
211.231.16.130 211.231.15.67 468

Это дает вам представление о том, кто является ASBR для области. ASBR — это маршрутизатор с адресом 211.231.16.130.

Информация о состояниях внешних каналов AS содержит информацию о пунктах назначения за пределами нашей области, показанную в Таблице 6.8.

Таблица 6.8. Состояния внешних каналов AS в базе данных OSPF

Link ID Маршрутизатор ADV Возраст Тег
0.0.0.0 211.231.16.130 1683 10
211.231.16.128 211.231.16.130 65 0

В обоих случаях введены два внешних канала. наш район от OSPF.

Покупаете новый роутер? Сначала ознакомьтесь с этими основами Wi-Fi

Выбор нового маршрутизатора может оказаться сложной задачей, но мы готовы помочь.

Тайлер Лизенби / CNET

Покупка нового маршрутизатора может показаться сложной задачей, особенно если вы не совсем понимаете, что ищете. Есть много жаргона, над которым можно обернуть голову, множество гиперболических заявлений о скорости и покрытии, которые необходимо проанализировать, ограничения ISP, которые следует принять во внимание — и это прежде, чем вы попытаетесь понять новомодные функции, которые поставляются с новыми Wi-Fi следующего поколения. Fi tech.

Но не стоит чувствовать себя парализованным, если пришло время обновиться. Если вы понимаете некоторые ключевые основы, у вас не будет проблем с поиском подходящего маршрутизатора для вашей семьи. Вот учебник, который поможет вам в этом.

Подробнее: Лучшие Wi-Fi роутеры 2019 года | Лучшие игровые роутеры 2019 года | Лучшие интернет-провайдеры 2019 года | Лучшая ячеистая система Wi-Fi 2019 года

802-dot-что теперь?

Wi-Fi был разработан и стандартизирован Институтом инженеров по электротехнике и электронике, который классифицирует технологию в рамках семейства стандартов 802 для локальных сетей.Полный код IEEE для Wi-Fi — 802.11, произносится как «восемь-две точки-одиннадцать». «.11» отличает Wi-Fi от других стандартов в семействе, включая Ethernet (802.3), Bluetooth (802.15.1) и Zigbee (802.15.4).

За прошедшие годы IEEE сделал немало для сертификации новых улучшений Wi-Fi и их стандартизации для широкого использования. Вот где в игру вступают те запутанные буквы, которые идут после «802.11». Каждый из них обозначает определенные поколения Wi-Fi. Например, первая широко использовавшаяся версия Wi-Fi была выпущена в 1999 году и получила название 802.11b; вскоре после этого появился 802.11a, затем 802.11g в 2003 году и 802.11n в 2009 году. 802.11ac, версия Wi-Fi текущего поколения, которая используется сегодня большинством устройств, была впервые представлена ​​в 2013 году.

Подробнее: Подарите лучший и более быстрый маршрутизатор на праздники

Новейшая версия Wi-Fi называется просто «Wi-Fi 6», что для потребителей гораздо проще понять, чем ее технические характеристики. имя, «802.11ax. «

Стивен Шенкленд / CNET

Если ваши глаза только что потускнели, у меня для вас хорошие новости. Wi-Fi Alliance, некоммерческая торговая организация, владеющая товарным знаком Wi-Fi, наконец осознала, что номенклатура Wi-Fi стала слишком запутанной для потребителей. С запуском в этом году новой версии Wi-Fi под названием 802.11ax, группа решила продвигать стандарт как «Wi-Fi 6» и таким же образом задним числом относиться к предыдущим поколениям Wi-Fi.Итак, теперь 802.11ac текущего поколения называется Wi-Fi 5, 802.11n называется Wi-Fi 4, а 802.11g называется Wi-Fi 3.

Расскажите мне больше о Wi-Fi 6

В двух словах, он быстрее и лучше позволяет одновременно подключать множество устройств и пользователей к одной точке доступа. Это означает, что он, вероятно, окажет наибольшее влияние в общественных местах, таких как аэропорты, стадионы и общие офисы, но также представляет собой заметное улучшение для загруженных домов с большим количеством членов семьи и умных домашних гаджетов, конкурирующих за пропускную способность.

Новые маршрутизаторы, поддерживающие стандарт, уже начинают появляться на полках магазинов, но пока не спешите их покупать. Хотя Wi-Fi 6 имеет обратную совместимость, новые функции, которые делают его лучше и быстрее, чем Wi-Fi 5, работают только с устройствами, имеющими собственные радиомодули Wi-Fi 6. И помимо нескольких гаджетов, а именно линейки iPhone 11 и Samsung Galaxy S10 и Note 10, таких устройств на рынке просто не так много.

Для краткости, я сохраню подробности помимо этого — но если вам интересно, ознакомьтесь с моим полным объяснением Wi-Fi 6, чтобы лучше понять, как он работает, почему он лучше, чем Wi-Fi 5, и когда может иметь смысл произвести обновление.

Что означает этот номер в имени маршрутизатора?

Наряду с внутренними схемами именования каждого производителя, большинство современных маршрутизаторов обычно имеют такие обозначения, как «AC1900» или «AC3150». Цель состоит в том, чтобы дать вам быстрое и сравнительное представление о том, какую версию Wi-Fi поддерживает каждый маршрутизатор («AC» для Wi-Fi 5, «AX» для Wi-Fi 6 и т. Д.), А также приблизительное понимание. его скоростных возможностей.

Я говорю «приблизительный», потому что эти числа после части «AC» или «AX» указывают общую сумму максимальных теоретических скоростей передачи по каждому из диапазонов маршрутизатора.Это не бесполезная информация, когда вы сравниваете покупки, но она более чем вводит в заблуждение, поскольку эта общая сумма почти всегда будет значительно выше, чем самые быстрые скорости, которые вы испытаете как пользователь.

«AC» указывает на то, что это маршрутизатор Wi-Fi 5, а «2600» относится к совокупной теоретической максимальной скорости каждого из диапазонов маршрутизатора. Ваша фактическая скорость на устройство будет намного ниже.

Ry Crist / CNET

Например, D-Link DIR-867 указан как маршрутизатор AC1750.Это двухдиапазонный маршрутизатор Wi-Fi 5 с теоретической максимальной скоростью передачи 1300 Мбит / с в диапазоне 5 ГГц и 450 Мбит / с в диапазоне 2,4 ГГц. Сложите эти два числа вместе, и вы получите 1750, следовательно, AC1750.

Проблема в том, что вы не можете сложить эти полосы вместе — вы можете подключиться только к одному за раз.Это означает, что максимальная скорость, которую вы теоретически можете получить от DIR-867, составляет 1300 Мбит / с, а не 1750 Мбит / с. И я говорю «теоретически», потому что эти максимальные скорости измеряются производителем в оптимизированных лабораторных условиях, а не в реальных условиях. При тестировании мы измерили максимальную скорость 163 Мбит / с в диапазоне 2,4 ГГц и 802 Мбит / с в диапазоне 5 ГГц. Хорошие результаты для недорогого маршрутизатора, но далеко не 1750 Мбит / с, даже если сложить их вместе.

Все становится еще более раздутым, когда вы начинаете смотреть на трехдиапазонные маршрутизаторы, которые добавляют дополнительное соединение 5 ГГц.Например, Asus теперь продает трехдиапазонный игровой маршрутизатор Wi-Fi 6 в своей линейке ROG Rapture с обозначением «AX11000». «AX» сообщает вам, что это маршрутизатор Wi-Fi 6, а «11000» указывает совокупную максимальную скорость каждого диапазона — 1148 Мбит / с на 2,4 ГГц и 4804 Мбит / с на каждом из двух диапазонов 5 ГГц.

Это большая одновременная пропускная способность, но не думайте, что ваш компьютер, телефон или игровая консоль будут подключаться со скоростью, близкой к 11 000 Мбит / с. Самый быстрый показатель, который вы когда-либо могли увидеть на одном устройстве, — 4804 Мбит / с, а сегодняшние интернет-соединения еще далеко не так быстры.Фактически, средняя скорость интернета в США в настоящее время составляет 119 Мбит / с.

На что еще следует обращать внимание при совершении покупок?

При покупке нового маршрутизатора вы встретите всевозможный жаргон Wi-Fi. Вот краткое изложение терминов, которые вы будете встречать чаще всего, и их значения для вашего дома.

Ячеистая сеть : Ячеистая сеть Wi-Fi — это сеть, в которой используется несколько точек доступа для обеспечения лучшего покрытия в больших домах. Вы начнете с того, который подключается к вашему модему, как традиционный маршрутизатор, а затем добавите спутниковые устройства по всему дому, которые действуют как ретрансляторы для сигнала.Если у вас неприятная задняя спальня, которая изо всех сил пытается оставаться на связи, переместите ячеистые маршрутизаторы в верхнюю часть списка.

MU-MIMO: Сокращенно от «многопользовательский, с несколькими входами, несколькими выходами» (и произносится как «multi-user-meem-oh»), MU-MIMO позволяет маршрутизатору разделять сигнал между несколькими потоками. Это, в свою очередь, позволяет маршрутизатору отправлять данные сразу на несколько устройств. Если принимающее устройство поддерживает это, MU-MIMO также позволяет маршрутизатору использовать несколько потоков одновременно для отправки данных, что обеспечивает более быструю передачу.Маршрутизаторы текущего поколения могут поддерживать до четырех одновременных потоков данных (4×4), а маршрутизаторы Wi-Fi 6 следующего поколения будут поддерживать до восьми потоков (8×8).

MU-MIMO прибыл в качестве обновления для маршрутизаторов Wi-Fi 5 текущего поколения, хотя некоторые ранние маршрутизаторы Wi-Fi 5 все еще используют однопользовательский подход с подключением одного устройства за раз, который ему предшествовал. MU-MIMO — довольно распространенная функция на данный момент, которая делает маршрутизаторы SU-MIMO такими, как те, с возможностью полного пропуска.

Ячеистый маршрутизатор, подобный этой настройке Google Wi-Fi, может помочь расширить радиус действия вашей сети в большом доме.

Джош Миллер / CNET

Управление диапазоном: У разных брендов разные названия для функции, но все большее количество маршрутизаторов будет автоматически перемещать устройства между диапазонами по мере изменения их положения в пределах диапазона маршрутизатора. Итак, если вы используете Wi-Fi для видеозвонка на своем телефоне и сидите в гостиной в непосредственной близости от маршрутизатора, он может автоматически назначить вам диапазон 5 ГГц, который является самым быстрым из возможных. близкий диапазон.Если вы переместитесь в другую часть дома во время разговора, маршрутизатор может автоматически «направить» ваше соединение на диапазон 2,4 ГГц, который обеспечивает более стабильное соединение на расстоянии.

Формирование луча: Базовый маршрутизатор будет транслировать свой сигнал более или менее одинаково во всех направлениях, но с формированием луча маршрутизатор может сфокусировать свой сигнал в определенных направлениях устройств, которые пытаются подключиться к нему.Это может помочь увеличить дальность стрельбы.

Качество обслуживания: Часто сокращенно QoS, качество обслуживания — это функция, которая позволяет маршрутизатору отдавать предпочтение определенным типам трафика над другими. Это обычная особенность игровых роутеров.

Помимо таких основ, производители маршрутизаторов все больше и больше обращаются к дополнительным функциям, таким как упрощенная настройка на основе приложений, интеграция с голосовыми помощниками, такими как Alexa и Google Assistant, поддержка VPN, улучшенный родительский контроль и дополнительный мониторинг кибербезопасности.Обо всех стоит подумать, если вы думаете, что можете использовать их в своем доме.

Настройка областей OSPF | Junos OS

Сети OSPF в автономной системе (AS) являются административными. сгруппированы в. Каждая область в AS работает как независимая сеть и имеет уникальный 32-битный идентификатор области, который функции аналогичны сетевому адресу. В пределах области топология база данных содержит только информацию о местности, объявления о состоянии ссылок (LSA) рассылаются только узлам в пределах области, и маршруты вычисляются только в пределах области.Топология участка скрыта от остальных AS, что значительно сокращает трафик маршрутизации в AS. Подсети делятся на другие области, которые связаны между собой, чтобы сформировать вся основная сеть. Устройства маршрутизации, которые полностью находятся внутри ареал называются. Все интерфейсы на внутренних маршрутизаторах напрямую подключены к сетям в пределах площадь.

Центральная область AS, называемая the, имеет специальную функцию, и ей всегда назначается идентификатор области 0.0.0.0. (В простой однозональной сети это также идентификатор площадь.) Идентификаторы областей — это уникальные числовые идентификаторы в десятичном формате, разделенном точками. обозначение, но это не IP-адреса. Идентификаторы области должны быть только уникальными. внутри AS. Все остальные сети или области в AS должны быть напрямую подключен к магистральной сети устройством маршрутизации, имеющим интерфейсы в более чем одной области. Эти соединительные устройства маршрутизации называются (ABR). На рисунке 1 показана топология OSPF. трех областей, соединенных двумя ABR.

Рисунок 1: Топология OSPF с несколькими областями

Поскольку все области смежны с областью магистрали, маршрутизаторы OSPF отправлять весь трафик, не предназначенный для своей области, через магистраль площадь.Затем ABR в магистральной области отвечают за передачу трафик через соответствующий ABR в зону назначения. В ABR суммируют записи о состоянии каналов для каждой области и рекламируют место назначения. адресные сводки в соседние районы. Рекламные объявления содержат идентификатор области, в которой находится каждый пункт назначения, чтобы пакеты направляются в соответствующий ABR. Например, в областях OSPF показано на рисунке 1, пакеты отправленные с маршрутизатора A на маршрутизатор C автоматически направляются через ABR B.

Junos OS поддерживает активное обнаружение магистрали. Активная магистраль обнаружение реализовано для проверки того, что ABR подключены к позвоночник. Если связь с магистральной областью потеряна, то метрика устройства маршрутизации по умолчанию не рекламируется, перенаправления трафика через другой ABR с допустимым подключением к позвоночник. Активное обнаружение магистрали обеспечивает прохождение через ABR без активного магистрального соединения. ABR объявляет другую маршрутизацию устройствам, что это ABR, даже если соединение с магистралью вниз, чтобы соседи могли рассмотреть его для межрайонных маршрутов.

Ограничение OSPF требует, чтобы все области были подключены напрямую в область магистрали, чтобы пакеты могли быть правильно маршрутизированы. Все пакеты по умолчанию сначала направляются в магистраль. Пакеты, которые предназначенные для области, отличной от магистральной области, затем маршрутизируются к соответствующему ABR и к удаленному хосту в пункте назначения площадь.

В больших сетях с множеством областей, в которых прямое подключение между всеми областями и областью позвоночника физически сложно или невозможно, вы можете настроить виртуальные ссылки для подключения несмежных области.Виртуальные ссылки используют транзитную зону, содержащую два или более ABR для передачи сетевого трафика из одной смежной области в другую. За Например, на Рисунке 2 показано виртуальная связь между несмежной областью и областью магистрали через область, связанную с обоими.

Рисунок 2: Топология OSPF с виртуальной ссылкой

В топологии, показанной на рисунке 2, виртуальный канал устанавливается между областью 0.0.0.3 и областью магистрали через площадь 0.0.0.2. Весь исходящий трафик, предназначенный для других областей, проходит через область 0.0.0.2 в область позвоночника, а затем в соответствующий ABR. Весь входящий трафик предназначен для области 0.0.0.3 направляется в магистральную область, а затем через область 0.0.0.2.

Что это означает, когда маршрутизатор описывается как N150 / N300 / N600 / N750 / N900? | Ответ

Что это за числа и в чем разница между этими числами? Обозначение Nxxx относится к максимальной скорости беспроводной связи, на которую способен маршрутизатор.Эта статья поможет вам понять, почему некоторые маршрутизаторы NETGEAR описываются как N150, N300, N600 и т. Д.

Если вам нужна помощь с маршрутизатором NETGEAR, посетите соответствующую статью ниже:

Стандарт 802.11n определяет спецификации устройств Wi-Fi для поддержки нескольких радиомодулей и антенн, которые могут передавать / принимать несколько потоков данных, также известных как пространственные потоки. Возможно, вы видели обозначения или ссылки на конфигурации приемной и передающей антенн, показанные как 1×1,1×2, 2×2 или 3×3 и т. Д…
Эти конфигурации просто указывают на то, что в устройстве 802.11n используются разные комбинации передающих и приемных антенн. По сути, с большим количеством антенн и потоков пользователи будут чувствовать лучшую общую производительность беспроводной сети.


Основываясь на приведенной выше таблице и в качестве примера, WNDR4300 упоминается как маршрутизатор N750, потому что он будет поддерживать 300 Мбит / с на 2,4 ГГц и 450 Мбит / с на 5 ГГц, вместе это даст максимальную скорость 750 Мбит / с, следовательно, беспроводной маршрутизатор N750.

Ниже приведена таблица, которая поможет вам быстро понять соглашение об именах NETGEAR и классификацию маршрутизаторов 802.11n. Следующая таблица должна использоваться в качестве краткого справочного руководства, и фактические примеры продуктов, показанные ниже, могут изменяться и изменяться с течением времени по мере добавления новых продуктов. Обновленный список всех беспроводных маршрутизаторов см. На домашней странице продукта NETGEAR.

N150

N300

N600

N750

N900

Скорость Wi-Fi (Мбит / с)

150

300

300 + 300

300 + 450

450 + 450

Частота

2.4 ГГц

2,4 ГГц

2,4 и 5 ГГц

2,4 и 5 ГГц

2,4 и 5 ГГц

Примеры продукции

WNR1000

WNR2000
WNR3500L

WNDR3400
WNDR3700
WNDR3800

WNDR4000
WNDR4300

WNDR4500

Для сравнения беспроводных маршрутизаторов см. Сравнительную таблицу беспроводных маршрутизаторов.

Означает ли большее число Nxxx больший диапазон?

Нет. Различные скорости (150/300/450/600) достигаются с разной шириной канала, 20/40/60/80 МГц соответственно.
Большая ширина канала не приводит к увеличению дальности, только более высокая скорость на близком расстоянии. Мощность передачи или дальность не зависят от ширины канала.


В чем разница между режимами беспроводной связи «До 54 Мбит / с», «До 145 Мбит / с» и «До 300 Мбит / с»?

«До 54 Мбит / с» поддерживает 802.Стандарты 11g и 802.11b.
Режимы «До 145 Мбит / с» и «До 300 Мбит / с» поддерживают спецификацию 802.11N и используют полосу пропускания 20 МГц и 40 МГц соответственно.
«До 300 Мбит / с = 40 МГц» в большинстве случаев обеспечивает максимальную производительность.
«До 145 Мбит / с = 20 МГц» может работать лучше в областях с повышенными помехами от других точек доступа.
«До 450 Мбит / с» = 60 МГц, «До 600 Мбит / с» = 80 МГц.

Последнее обновление: 28.11.2016 | Идентификатор статьи: 21918

Назначенный и резервный назначенный маршрутизатор

В зависимости от типа сети, маршрутизатор OSPF может выбрать один маршрутизатор в качестве назначенного маршрутизатора (DR) и один маршрутизатор в качестве резервного назначенного маршрутизатора (BDR) .Например, в широковещательных сетях с множественным доступом (таких как LAN) маршрутизаторы по умолчанию выбирают DR и BDR. DR и BDR служат центральной точкой для обмена информацией маршрутизации OSPF. Каждый маршрутизатор без DR или без BDR будет обмениваться маршрутной информацией только с DR и BDR, вместо того, чтобы обмениваться обновлениями с каждым маршрутизатором в сегменте сети. Затем DR будет распространять информацию о топологии на все остальные маршрутизаторы в той же области, что значительно снижает трафик OSPF.

Для отправки информации о маршрутизации на DR или BDR адрес многоадресной рассылки 224.0.0.6 используется. DR отправляет обновления маршрутизации на групповой адрес 224.0.0.5. В случае сбоя DR BDR берет на себя роль перераспределения маршрутной информации.

Каждый маршрутизатор в сегменте сети устанавливает отношения полного соседства с DR и BDR. Маршрутизаторы без DR и без BDR будут устанавливать между собой двусторонние отношения соседства.

ПРИМЕЧАНИЕ
В двухточечных каналах DR и BDR не выбираются, поскольку напрямую подключены только два маршрутизатора.

В локальных сетях необходимо выбрать DR и BDR.Для выбора DR и BDR используются два правила: маршрутизатор

  1. с наивысшим приоритетом OSPF станет DR. По умолчанию все маршрутизаторы имеют приоритет 1.
  2. , если есть равное число, то выборы побеждает маршрутизатор с наивысшим идентификатором маршрутизатора. Маршрутизатор со вторым по величине приоритетом OSPF или идентификатором маршрутизатора станет BDR.

Чтобы лучше понять концепцию, рассмотрим следующий пример.

Все маршрутизаторы, изображенные выше, находятся в одной области (область 0).Все маршрутизаторы работают под управлением OSPF. Маршрутизаторы R1 и R2 были выбраны как DR и BDR, потому что они имеют наивысший и второй по величине ID маршрутизатора (100.0.0.0 и 90.0.0.0 соответственно). Если, например, напрямую подключенная подсеть R3 выходит из строя, R3 сообщает R1 и R2 (DR и BDR для сегмента) об изменении сети (шаг 1). Затем R1 информирует все другие маршрутизаторы без DR и без BDR об изменении топологии (шаг 2).

Мы можем проверить, что R1 и R2 действительно являются DR и BDR сегмента, набрав команду show ip ospf neighbors на R3:

 R3 # show ip ospf neighbour


Neighbor ID Pri State Dead Time Address Интерфейс
60.0.0.0 1 ПОЛНЫЙ / DROTHER 00:00:33 10.0.0.5 FastEthernet0 / 0
100.0.0.0 1 ПОЛНЫЙ / DR 00:00:33 10.0.0.1 FastEthernet0 / 0
70.0.0.0 1 ПОЛНЫЙ / DROTHER 00:00:33 10.0.0.4 FastEthernet0 / 0
90.0.0.0 1 ПОЛНЫЙ / BDR 00:00:33 10.0.0.2 FastEthernet0 / 0


ПРИМЕЧАНИЕ
Вы можете повлиять на процесс выбора DR и BDR, вручную настроив приоритет OSPF. Это делается с помощью команды интерфейса команд ip ospf priority VALUE .


Загрузите наше бесплатное руководство по CCNA PDF , чтобы получить полные заметки по всем темам экзамена CCNA 200-301 в одной книге.

Мы рекомендуем учебный курс Cisco CCNA Gold Bootcamp в качестве основного учебного курса CCNA . Это самый высокий онлайн-курс Cisco со средней оценкой 4,8 из более чем 30 000 публичных обзоров и , что является золотым стандартом в обучении CCNA:

OSPF DR / BDR Объяснение выборов

OSPF использует DR (назначенный маршрутизатор) и BDR (резервный выделенный маршрутизатор) в каждой сети с множественным доступом.Сеть с множественным доступом — это сегмент, в котором у нас более двух маршрутизаторов. OSPF выясняет это, глядя на тип интерфейса. Например, интерфейс Ethernet считается сетью с множественным доступом, а последовательный интерфейс — двухточечным интерфейсом.




Большинство студентов CCNA думают, что эти выборы DR / BDR проводятся для каждой области, но это неверно . Я покажу вам, как проходят выборы и как вы можете на них повлиять. Мы будем использовать следующую топологию:

Вот пример сети с 3 маршрутизаторами OSPF в сети FastEthernet.Они подключены к одному коммутатору (сеть с множественным доступом), поэтому будет выбор DR / BDR. OSPF настроен так, что все маршрутизаторы стали соседями OSPF, давайте посмотрим:

  R1 #  показать ip ospf сосед

Neighbor ID Pri State Dead Time Address Интерфейс
  192.168.123.2 1 ПОЛНЫЙ / BDR  00:00:32 192.168.123.2 FastEthernet0 / 0
  192.168.123.3 1 ПОЛНЫЙ / DR  00:00:31 192.168.123.3 FastEthernet0 / 0

С точки зрения R1, R2 - это BDR, а R3 - это DR.

  R3 #  показать ip ospf сосед

Neighbor ID Pri State Dead Time Address Интерфейс
  192.168.123.1 1 ПОЛНЫЙ / DROTHER  00:00:36 192.168.123.1 FastEthernet0 / 0
  192.168.123.2 1 ПОЛНЫЙ / BDR  00:00:39 192.168.123.2 FastEthernet0 / 0

Если маршрутизатор не является DR или BDR, он называется DROTHER . Понятия не имею, нужно ли произносить это слово как «БРАТ с буквой D» или «ДР-ДРУГОЙ» 🙂 Здесь мы видим, что R1 - ДРОТЕР.

  R2 #  показать ip ospf сосед

Neighbor ID Pri State Dead Time Address Интерфейс
  192.168.123.1 1 ПОЛНЫЙ / DROTHER  00:00:31 192.168.123.1 FastEthernet0 / 0
  192.168.123.3 1 ПОЛНЫЙ / DR  00:00:32 192.168.123.3 FastEthernet0 / 0

И R2 (BDR) видит DR и DROTHER.

Конечно, мы можем изменить, какой маршрутизатор станет DR / BDR, играя с приоритетом. Давайте превратим R1 в DR:

  R1 (конфигурация) #  интерфейс fastEthernet 0/0
R1 (config-if) #  ip ospf priority 200

Вы можете изменить приоритет, если хотите, используя команду ip ospf priority :

  • Приоритет по умолчанию - 1.
  • Приоритет 0 означает, что вы никогда не будете избраны DR или BDR.
  • Чтобы это изменение вступило в силу, необходимо использовать процесс clear ip ospf .
  R1 #  показать ip ospf сосед

Neighbor ID Pri State Dead Time Address Интерфейс
192.168.123.2 1 ПОЛНЫЙ / BDR 00:00:31 192.168.123.2 FastEthernet0 / 0
  192.168.123.3 1 ПОЛНЫЙ / DR  00:00:32 192.168.123.3 FastEthernet0 / 0

Как вы можете видеть, R3 по-прежнему является DR, нам нужно сбросить соседние соседние OSPF, чтобы мы выбрали новые DR и BDR.

  R3 #  очистить процесс ip ospf
Сбросить ВСЕ процессы OSPF? [нет]: да
  R2 #  очистить процесс ip ospf
Сбросить ВСЕ процессы OSPF? [нет]: да

Я сброшу все соседние отношения OPSF.

  R1 #  показать ip ospf сосед

Neighbor ID Pri State Dead Time Address Интерфейс
192.168.123.2 1 ПОЛНЫЙ / DROTHER 00:00:36 192.168.123.2 FastEthernet0 / 0
192.168.123.3 1 ПОЛНЫЙ / BDR 00:00:30 192.168.123.3 FastEthernet0/0

Теперь вы можете видеть, что R1 - это DR, потому что другие маршрутизаторы - DROTHER и BDR.

  R3 #  показать ip ospf сосед
Neighbor ID Pri State Dead Time Address Интерфейс
  192.168.123.1 200 ПОЛНЫЙ / DR  00:00:30 192.168.123.1 FastEthernet0 / 0
192.168.123.2 1 ПОЛНЫЙ / DROTHER 00:00:31 192.168.123.2 FastEthernet0/0

Или мы можем подтвердить это с R3, вы увидите, что R1 - это DR, а приоритет - 200.

Конфигурации

Хотите посмотреть на себя? Здесь вы найдете стартовую конфигурацию каждого устройства.

R1

  имя хоста R1
!
ip cef
!
интерфейс FastEthernet0 / 0
 IP-адрес 192.168.123.1 255.255.255.0
 ip ospf приоритет 200
!
маршрутизатор ospf 1
 сеть 192.168.123.0 0.0.0.255 область 0
!
конец

R2

  имя хоста R2
!
ip cef
!
интерфейс FastEthernet0 / 0
 IP-адрес 192.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
