Задача — завести автомобиль дистанционно и вне прямой видимости, очевидное решение — GSM. Собрал модуль, который будет подключен бортовому компу автомобиля и на любом расстоянии стартонет движок. Для этого замкнет реле, которое идет на кнопку запуска на 2 секунды. В режиме энергосбережения устройство немного самую малость чудит, это чисто программная проблема, сейчас её решаю и в скором времени опубликую новый скетч! Что если вы забудете воткнуть нейтралку? Или в цепь попадёт наводка от мощного ЭМИ?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• SIM800L GSM модуль
• GSM/GPRS SIM800L SIMCOM модуль arduino stm32 четырехдипазонный 850/900/1800/1900 МГц
• Как правильно работать с модулем SIM800L GPRS GSM?
• GSM GPRS модуль SIM800L. AT команды
• GSM/GPRS модуль SIM900. Часть вторая.
• GSM модем SIM800L V2.0 Первый взгляд
• GSM / GPRS модуль SIM800L
• Подписаться на ленту
• Пользовательские блоки для работы с GSM модулями.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: GSM/GPRS-модуль SIM800L (#3) — SMS на русском, USSD, PDU-формат, UCS2

SIM800L GSM модуль

Что то я туплю, а как текст смс то спарсить? Я не парсил, мне не нужно, но выше был пример. По идее, ничем не отличается от парсинга любой другой строки в сериале- записываем каждый символ в переменную и ее сравниваем с необходимой.

Собственно в твоем же коде, вроде как, все верно, но, как мне кажется, не хватает момента, когда выходить из чтения, а то такое впечатление, что str будет бесконечно читаться..

Но могу и ошибаться :. По звонку с одного из двух номеров включает реле. Работает, но не уверен что именно так, как должен, так как кроме звонка больше ничего не могу сделать пока : смс, собака, не отправляется.. Перенёс установку текстового режима сюда, так как он не устанавливается почему то в сетапе ERROR Наверное не на своём месте. У меня выдает «1,1», по идее должен выдать именно так, вроде бы по мануалу просто «1» это готов, «1,1»- готов и подключен к сети.

Хотя для установки текстового режима должно быть достаточно просто быть готовым.. По поводу этого поста, походу софт сериал имеет маленький буфер, если он вообще есть и туда не попадает текст сообщения если ставить задержку.

Не очень понимаю, много ли жрет этот пин на старте и жрет ли вообще.. Сам модуль у меня тоже питается от внешнего БП совместно с ардуиной. Чёт даташит ковырял на shutdown, power off не откликается а страниц таблиц уже надоело туда сюда гонять. Напрямую с ардуины нельзя — потребление на обоих выводах модуля больше номинального на выходах ардуины — могут выгореть. Что-то у меня не работает переключение на Подключено, вроде, все правильно, но IPR not :. Я на альт перелез от того что со временем буфер рассыпается и читать его головняк, а начальный сетап работает нормально, правда с второго третьего захода но работает и на софтвар сериал, мож где проводянки?

Да уже хз что с ним, заказал еще один модуль, и, вроде как, даст знакомый потестить а, на праздниках поковыряюсь, может.. Ну смотри, ну у меня поделка получилась, мужику на дачу охранка, на альте переделал код полностью, если хочешь скину.

Кста работало от усб, норм, воткнул блок питания пару смс и встаёт, сменил блок питания заработало. Модуль рабочий, когда отладку делал, всё сразу паял иначе съэкономишь 5 минут на пайке потратишь 2 часа при отладке. Ща домой заберу, запитаю все от 12В БП, на модуль понижайкой 5В подам, посмотрю что будет. . Я спаял, теперь распаивать пришлось : впаял теперь провода для макетки, так удобнее собирать-разбирать, потом уже спаяю с двух сторон..

Попытался использовать кусок Вашего скетча по поводу проверки правильной загрузки GSM-модуля. Вот что получилось:. Но при этом в мониторе порта не выводится текст сообщения и соответсвенно поэтому в ответ модуль не шлет смс. В чем может быть загвоздка? Delay после присвоения переменой ch не даёт читать СМС строка 67, но всё равно на софтвар сериал криво работает.

После переполнения СМС, счётчик идёт по новой, штук вроде всего. Решил сделать через альтсериал, но возникла проблема: Не работает основная строка определяющая чей номер, наш ли текст смс , до этого момента модуль работает стабильно грузится пока не получит ОК от команды АТ, переходит стабильно на скорость и, следовательно, смс получает правильно.

Также при компиляции выходит «ошибка» вернее замечание, т. Но, видимо, именно эта «ошибка» и не дает до конца грамотно работать программе.

Самое интересное, что не показывается в какой строке эта «ошибка» и не понятно где нужно подправить тип данных :. А зачем? Вы отлавливаете то, что и так явно, добавляя геммороя в код.

Так и что, какие плюсы и минусы у данного модуля относительно того же SIML? Цена то одинакова, что выбрать? Модули серии SIM являются самыми оптимальными модулями, содержащими возможность работы по 4-м частотам, Блютуз, да и очень расширенный перечень команд, полезный определенным программистам.

Минусы: очень требователен к питанию, и самое главное, очень нужен преобразователь уровней. Вероятно из-за отсутствия последнего я подпалил все же оба модуля и сейчас заказал еще один для тестов. Есть подозрение, что символ L обозначает Light, обрезок одним словом, и часть команд по общему перечню, предназначенному для полновесной версии, просто не работает. Но и есть положительные стороны, в отличии от A6: это возможнотсь воспроизведения аудиофайлов, загруженных в сам модуль в расширении ARM, а модуль сам сожет декодировать DTMF сигналы без всяких обвязок.

Без ошибок. В описании и на практике я опробовал единственно возможную комманду — воспроизведение DTMF сигналов. Да работает, но кому это нужно. Более того, я на модулях SIML нормально могу отправлять и принимать смс сообщения на русском языке, используя таблицу в режиме UCS2. И прием и отправка. Но к сожалению, А6 так не может. Таким образом для себя я выбрал следующее:. Если тебе нужен модуль для построения простого устройства типа сигнализации, задача которой оповестить тебя о проникновении или срабатывании какого нибудь датчика, плюс тебе хватает прием или отсылка команд в виде цифр или сообщения на Английском языке, плюс тебе важен заниженных показатель потребляемости питания то модуль А6 ТВОЙ.

Если тебе нужно, как я описывал выше, принимать смс или отсылать команды на Ардуинку на русском, управлять Ардуинкой DTMF командами, возможно услышать аудиофайл типа: «Ваш голос важен для нас, не отключайтесь» или «Для приготовления пиццы нажмите 1, для самоуничтожения нажмите 2» и потребляемость по питанию не важно, хотя разница и не большая, то нужно брать только серию, причем желательно обычный SIM в корпусе SMT с боковыми контактами.

Он крупнее. Можно и припаять и обвязать. И он будет работать по всему перечню комманд и еще есть Блютуз, кому надо. Его усовершенствованная копия только в меньшем размере SIMC. Для реализации на плате удобней, но и паять трудней.

Для дополнительной информации, модули серии являются новее серии , как бы это не было странным. Чисто теоретически, почитав описания, я как бы понял, что версия L это копия H только без Блютуз. Благодарствую, очень обстоятельно. Помимо прочего меня интересует такой аспект, как передача данных. Еще упоминались какие-то проблемы с dns lookup, впрочем последнее под вопросом.

Указать свой IMEI, я так понимаю, на обоих модулях можно без проблем? Интересует в плане использования планшетных тарифов с бесплатной квотой трафика. К сожалению товарищ гонять модуль именно в этом направлении мне не приходиться. Задача немного другая. Именно прямое подключение к Ардуино помогло моим обоим модулям немного подгореть, но хитро.

Два модуля абсолютно идентичны SIML. Так вот, оба, по очереди, были протестированы на профпригодность, после того как я их получил по почте, я отписался продавцу что все ок. Начал плотно сидеть на одном и гонять его по полной в рамках моих потребностей. Спустя какое то время начались глюки и небольшие сбои. Ну дамаю очень лайтовый модем. Плюс начались глюки с поиском сети. Очень долго ищет сеть частым миганием светодиода при включении. А когда нашел и перешел на редкое мигание то по долгу дозвониться на модем не получается.

Типа абонент не доступен. Если бы эти проблемы были в самом начале, я бы решил что модемы битые с Китая пришли. Но они начались после прямого подключения. Еще хотелось бы добавить, что у А6 действительно очень хорошая чувствительность у микрофона.

Если сделать небольшу прослушку и позвонить на модем с автоподнятием трубки то множно услышать как таракан ползет на противоположной стороне большой комнаты. Это офигенно. Но после этого я подключил этот же микрофон к более подгорелому L, услышал сильные шумы, невнятная речь, короче очень неочень.

Сейчас буду цеплять микрофон к тому, что по живее, отпишусь. Подцепил к полуживому, микрофон работает лучше, чем на первом. Но по прежнему получается дозвониться раз на й.

Причем плюс еще он сам как то перезагружается. И это при том, что уровень сигнала Короче им каюк, жду новый. Модуль подвисает периодически. Работал часа два-три и после этого уже не отправлял ответные смс.

С телефона до модуля смс доходит в телефоне пишет смс доставлено, на ардуинке в момент отправки смс перемигивается светодиод. После перезагрузки начинает работать некоторое время стабильно, после чего опять зависает через некоторое время.

В итоге, решив проблему со скоростью обмена через «altserial», вышла еще одна серьезная проблема стабильности работы ранее уже в этой ветке писали о подобной проблеме Видимо, придется искать другой более стабильно работающий gsm-модуль. Мне кажется, что просто мы не умеем его готовить. А возможно, что он уходит в какой то sleep mode? Что такое Ардуино? Войдите или зарегистрируйтесь , чтобы получить возможность отправлять комментарии ответа [ Последнее сообщение ].

GSM/GPRS SIM800L SIMCOM модуль arduino stm32 четырехдипазонный 850/900/1800/1900 МГц

Shield выполняет поступившую команду и отправляет обратно ответ результат выполнения команды , который также является строкой. Если связь установлена корректно, то shield ответит OK. После этого можно отправлять остальные AT-команды. Команды можно писать следующим образом:. С примерами использования AT-команд можно ознакомиться на странице Wiki — примеры использования AT-команд. Текстовый формат, отправл.

Интернет-магазин популярных и горячих Siml Gsm Модуль из Электронные компоненты и принадлежности, Интегральные схемы, Бытовая.

Как правильно работать с модулем SIM800L GPRS GSM?

Существуют GSM шилды специально для Ардуино, но по цене они достаточно дороги, потому решил приобрести бюджетный вариант. Неудобный нюанс в том, что этот модуль требует нестандартное для Ардуино питание 3. Даем питание к GSM модулю от батареи 12В через преобразователь:. Возникает вопрос: можно ли подать питание от самой Ардуино от 5В? Напрямую не рисковал бы. Но можно подобрать диод или стабилизатор напряжения. Перед подключением к преобразователю напряжения необходимо его настроить выставив выходное напряжение на любое в диапазоне 3. Только отправлять СМС рекомендую по какуму нибудь событию и не просто так в цикле, а то бесконечно будет отправлять и деньги все съест с СИМки. Подключите датчик температуры или кнопку и по ее срабатывании отправляйте смс. Включаем питание затем через монитор порта, выставив скорость и обязательно опцию «новая строка».

GSM GPRS модуль SIM800L. AT команды

Доставка Ноя 6 и Ноя Оптовая чип-транспондер toyota g. Связанные ключевые слова экологически чип чип передатчика беспроводная микросхема wifi настройка чипа kess v2 печеные картофельные чипсы чипы для hp vw программисты ecu chips обломок usb obd2 микросхемы автоответчика chip 4c. Купить сейчас. Добавить в корзину.

Войти через.

GSM/GPRS модуль SIM900. Часть вторая.

Новый клиент? Начинать здесь. Нажимая эту кнопку, вы соглашаетесь с нашей политикой конфиденциальности. Добавить в корзину Купить сейчас. Помощь Cвязаться с нами Центр поддержки.

GSM модем SIM800L V2.0 Первый взгляд

Тема в разделе » Другие WiFi модули и оборудование «, создана пользователем Anydy , 12 ноя Войти или зарегистрироваться. Сообщество esp Скрыть объявление На нашем форуме недоступен просмотр изображений для неавторизованных пользователей. Если Вы уже зарегистрированы на нашем форуме, то можете войти. Если у Вас еще нет аккаунта, мы будем рады, если Вы к нам присоединитесь.

Прислали таки мне эту платку SIML мини [attachment] Подключил шо такое 21? лезем в datasheet, там русским языком написано.

GSM / GPRS модуль SIM800L

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация.

Подписаться на ленту

ВИДЕО ПО ТЕМЕ: Real time GPS tracking using SIM800L GPRS module

Наверное многие в своих проэктах используют GSM. Для своих целей я хотел использовать телефон Siemens c Все это натолкнуло меня на поиск на просторах Ali GSM модуля, при этом бюджет должен быть минимальным. В целом модуль примерно такой-же как и SIM, с теми же особенностями и проблематикой. AT команды у них вроде совпадают.

В этой статье я хотел бы рассказать об управлении этим модулем.

Пользовательские блоки для работы с GSM модулями.

Сейчас разберемся, как его подключить к компьютеру и пообщаемся с ним по средством AT команд. Начнём с подключения к компьютеру, так как с него проще всего вести диалог с модулем. В нём нет нечего сложного, если модуль собран по схеме приведенной в предыдущей статье или подобной. Открываем любую терминальную программу, я же предпочитаю свою — AL Terminal кстати, её версию обновил. На компьютере подключаемся к COM порту со скорость по умолчанию для SIM , к которому подключен модуль и общаемся.

К сожалению, NB IoT или LoraWAN чипы на данный момент стоят минимум в три раза дороже, поэтому в большинстве проектов их использование неоправданно, пока не снизится стоимость. Модуль хорошо документирован. Документация здесь.

SIM800

Поиск по складу:

Поиск на сайте:

Каталог компонентов

• Полупроводники
• Беспроводные решения
• Силовая электроника
• Источники и элементы питания
• Электромеханика
• Средства индикации
• Пассивные компоненты
• Специальное предложение

Линии поставок

• Aimtec
• Beyondoor
• Bolymin
• Bonrex Technology
• Deca Switchlab
• Degson
• EEMB
• Holtek Semiconductor
• Hsuan Mao
• Inpaq
• Kingbright
• LiteOn
• LTW Technology
• Mornsun
• Omron
• Phison
• Pulse Electronics
• Richtek
• Rockchip
• Seiko Instruments
• SIMCom Wireless Solutions
• Transcend
• Varitronix
• Realtek
• Winbond
• Winstar
• WiseChip

Главная / Беспроводные решения / 5G/SMART/LTE/NB IoT/2G-Combo модули / SIM800

GSM/GPRS + Bluetooth модуль SIM800 (status: EOL)     SIM800 — бюджетный широкофункциональный GSM/GPRS + Bluetooth модуль в корпусе 24х24мм с поддержкой DataCall (CSD)     Не рекомендуется для новых разработок. В качестве более функциональной замены рекомендуем рассмотреть бюджетные LTE+GSM модули (серия A7xxxx).   На технические вопросы, Вам ответят специалисты технической поддержки. Список совместимых модулей и рекомендуемых антенн.



Описание



 GSM/GPRS + Bluetooth модуль SIM800



SIM800 — бюджетный широкофункциональный GSM/GPRS + Bluetooth модуль компании SIMCom Wireless Solutions, совместимый по посадочным местам с широко распространенными модулями SIM900 и SIM900R.

В сравнении с модулями SIM900 и SIM900R модуль SIM800 имеет на борту Bluetooth трансивер, поддерживает GPRS multi-slot class 12, обеспечивая вдвое большую скорость выгрузки, а также обладает меньшим энергопотреблением. SIM800 имеет PCM-интерфейс и аналоговый аудио интерфейс. Базовая прошивка модуля поддерживает функции декодирования DTMF-тонов, записи аудиофайлов и работу с MMS.

Bluetooth трансивер в данном модуле реализован на уровне чипсета, поэтому его наличие не отражается на стоимости модуля. Поддерживаются профили SPP, HFP, A2DP, OPP и многие другие.

Возможно создание общего посадочного места с SIM7070x, SIM7060G и A7670E.

Характеристики



Основные характеристики модуля SIM800:

• Четыре диапазона GSM 850 / 900 / 1800 / 1900 МГц
• Класс передачи данных GPRS multi-slot class 12 (↨85.6 Kbps)
• Есть возможность включить EDGE-Rx (до ↓230Kbps). Подробности запрашивайте у техподдержки МТ-Систем.
• Соответствие стандарту GSM фазы 2/2+
• Класс мощности 4 (2 Вт в диапазонах 850 / 900 МГц)
• Класс мощности 1 (1 Вт в диапазонах 1800 / 1900 MГц)
• Размеры: 24 x 24 x 3 мм
• Масса: 3. 14 г
• Управление AT командами (GSM 07.07, 07.05, а также фирменные AT команды SIMCom)
• Аудиокодеки Half rate (HR), Full rate (FR), Enhanced Full rate (EFR), AMR, функция hands-free и подавление эха
• Интерфейсы USB, Bluetooth 3.0, PCM, 2xUART
• SIM-карты 3 В / 1.8 В
• PPP-стек
• Встроенный стек TCP/IP, UDP/IP
• Протокол мультиплексирования MUX (07.10)
• Функция Data-Call (CSD) до 14.4кбит/с
• Протоколы HTTP и FTP
• Прием и отправка SMS (Text&PDU) и MMS
• Поддержка SMS cell broadcast
• Часы реального времени RTC
• eMail
• Audio record
• AMR play — воспроизведение аудиофайлов локально и в сторону удаленного абонента
• GSM Location — определение местоположения по базовым станциям
• Декодирование и формирование DTMF-тонов
• TTS (text to speech, опционально)
• Embedded AT — работа с пользовательским ПО (опционально)
• Напряжение питания 3,4 . .. 4,4 В
• Рабочий температурный диапазон: -40 °C … +85 °C
• Корпус с LCC контактами по периметру
• Embedded AT (EAT) — работа с пользовательским ПО (опционально)
• Cell Location (определение координат по базовым станциям)

Отладочные средства



Отладочный комплект состоит из:

• Материнская плата: SIM900EVB-KIT_V2.01
• Мезонинный модуль: SIM800-TE

Для заказа отладочных средств — необходимо отправить заявку на электронный адрес: [email protected]

Документация



Документация

SIM800F_SIM900_SIM5300E_Migration to SIM7000

SIM800_Spec

SIM800x&SIM868x Применение основных функций модуля (AppNotes, ZIP архив)

Описание АT-команд модулей серии SIM800x и SIM868x

Организация общего посадочного места для модулей A7672x, A7670E, SIM800(F)

Создание общего посадочного места для модулей A7670E (LTE), SIM800 (GSM) и SIM800F (GSM)

Статья: Применение MULTI SIM-карт совместно с модулями SIMCom Wireless Solutions

Техническое описание SIM800 (Hardware Design)

Что такое модуль SIM800L GPRS/GSM? – Матха Электроникс

Интернет вещей

• 13 апреля 2022 г.
• Сообщение от хая

13

апреля

Если вы увлекаетесь электроникой, вам может быть интересно поэкспериментировать с подключением к мобильному телефону. Я видел несколько проектов, которые активируются по смс или голосовым инструкциям, но в большинстве из них используются старые телефоны. Так что здесь мы ищем помощь GPRS-модуля SIM800L для этой цели. В этом блоге мы подробно обсудим основы модуля SIM800L GPRS.

Модуль SIM800L GSM/GPRS, выполненный в виде миниатюрного GSM-модема, может быть интегрирован во множество проектов IoT. Этот модуль SIM800L GSM/GPRS выполняет ту же функцию, что и обычный сотовый телефон. Он может отправлять текстовые сообщения SMS, совершать или принимать телефонные звонки, подключаться к Интернету через GPRS, TCP/IP и многое другое. Более того, модуль поддерживает четырехдиапазонную сеть GSM/GPRS, что говорит о том, что он работает практически в любой точке мира.

Модуль SIM800L GSM/GPRS-Подробнее

SIM800L GSM сотовый чип от SimCom является сердцем этого модуля. Он поддерживает протокол UART для связи с микроконтроллером со скоростью передачи данных от 1200 до 115 200 бит/с с автоматическим определением скорости передачи данных. Все необходимые выводы данных микросхемы SIM800L GSM разбиты на разъемы с шагом 0,1 дюйма. Микросхема модуля работает в диапазоне напряжений от 3,4 В до 4,4 В, что делает его идеальным решением для прямого питания от аккумуляторов LiPo. Это широко используется для встраивания в проекты, не занимающие много места.

Внешняя антенна используется для любого вида голосовой связи или передачи данных, а также для некоторых команд SIM-карты. Этот модуль обычно поставляется со спиральной антенной, припаянной непосредственно к контакту NET на печатной плате. В противном случае для повышения производительности настоятельно рекомендуется использовать GSM-антенну 3 дБи вместе с адаптером U.FL-SMA. Он также состоит из встроенного разъема U.FL, чтобы при необходимости держать антенну подальше от платы.

.

Гнездо для SIM-карты на задней панели модуля обеспечивает идеальную работу микро-SIM-карты 2G. Вставка SIM-карты в неправильном направлении обычно выгравирована на поверхности разъема для SIM-карты. Размер этого модуля составляет всего 1 дюйм², но в его маленьком корпусе заключено удивительное количество функций. Некоторые из функций перечислены ниже:

Особенности

• Чип: SIM800L
• . /900/1800/1900 МГц) поддерживает
• Подключение к любой глобальной сети GSM с любой SIM-картой 2G
• Совершение и прием голосовых вызовов с использованием внешнего динамика 8 Ом и электретного микрофона
• Отправка и получение SMS-сообщений
• Отправка и получение данных GPRS ( TCP/IP, HTTP и т. д.)
• Сканирование и получение FM-радиопередачи
• РАЗДЕЛ ПЕРЕДАЧА:
  • Класс 4 (2W) для GSM850
  • Класс 1 (1W) для DCS1800
• на основе команд
• Fl Connectors для Cell Antennae
• Автоматический поиск сети и вход в систему
• Командный интерфейс AT с автоматическим определением скорости
• Выходной зуммер и порт управления вибрационным двигателем

• Интерфейс: UART (макс. 2,8 В, последовательный интерфейс)
• Поддержка команд: 3G PP TS 27.007, 27.005 и расширенные AT-команды SIMCOM
• Слот для SIM-карты: Micro SIM
• Диапазон температур: от -40℃ до 85℃

• 2 индикатора состояния 1

Состояние вашей сотовой сети отображается светодиодом в верхней правой части сотового модуля SIM800L. Он будет мигать с разной частотой в зависимости от того, в каком состоянии он находится:

Когда мигает каждую 1 секунду Указывает, что модуль работает, но нет подключений к какой-либо сотовой сети.

Мигание каждые 1 с

В то время как мигание каждые 2 с напоминает о том, что запрошенное соединение для передачи данных GPRS активно.

Мигание каждые 2 секунды

Наконец, мигание каждые 3 секунды означает, что модуль установил связь с сотовой сетью и может отправлять/принимать голосовые сообщения и SMS.

Мигание каждые 3 секунды

• Выбор антенны

Для использования модуля для голосовой связи или передачи данных, а также некоторых инструкций SIM-карты вам потребуется антенна. В результате выбор антенны может иметь решающее значение. Вы можете добавить антенну к вашему модулю SIM800L двумя способами.

Первая спиральная антенна GSM, которая обычно поставляется с модулем и подключается к контакту NET на печатной плате. Эта антенна идеально подходит для приложений, требующих минимальной площади, но с трудом поддерживающих связь, особенно если проект выполняется в помещении.

Второй вариант — использовать любую GSM-антенну 3 дБи с переходником U.FL на SMA. Эта антенна вставляется в маленький разъем u.fl в верхнем левом углу модуля. Антенна такого типа работает лучше и позволяет поместить модуль в металлический корпус, пока антенна находится снаружи.

• Питание модуля SIM800L

Обеспечение достаточного питания модуля SIM800L является одним из важнейших аспектов его работы.

SIM800L может быть энергоемким устройством в зависимости от того, в каком состоянии он находится. Во время всплесков передачи максимальный ток, потребляемый модулем, составляет примерно 2 А. Во время телефонных звонков может потребоваться примерно 216 мА, а во время передачи по сети — около 80 мА.

. Эта диаграмма из таблицы данных суммирует то, что вы можете ожидать:

MODE	FREQUENCY	CURRENT CONSUMPTION
Power down		60uA
Sleep mode		1mA
Stand by		18mA
Call	GSM850	199mA
EGSM900	216mA
DCS1800	146mA
PCS1900	131mA
GPRS		453mA
Transmission Burst		2A

Since the SIM800L module doesn’t come with an onboard voltage regulator, an external power supply требуется отрегулировать напряжение от 3,4 В до 4,4 В (идеальное значение 4,1 В). Блок питания также должен обеспечивать импульсный ток силой 2 А, иначе модуль будет продолжать отключаться. Вот несколько вариантов, которые следует учитывать при правильном питании вашего модуля GSM.

• Батарея Li-Po 3,7 В (рекомендуется)

Одним из преимуществ литий-полимерных батарей является то, что их напряжение обычно составляет от 3,7 до 4,2 В, что идеально подходит для модуля SIM800L. Любая литий-ионная/полимерная батарея емкостью 1200 мА·ч или более является идеальной, поскольку она может поддерживать оптимальный диапазон напряжения даже при скачках 2 Ампер.

• Понижающий преобразователь постоянного тока

Любой понижающий преобразователь постоянного тока с номинальным током 2 А, например LM2596, будет работать. Они намного более эффективны, чем линейные регуляторы напряжения LM317 или LM338.

Предупреждение : GND никогда не должен отключаться перед VCC, а VCC всегда должен подключаться перед GND. В противном случае низковольтные последовательные контакты будут использоваться в качестве земли, и модуль будет мгновенно разрушен.

Схема контактов GSM-модуля SIM800L

Модуль SIM800L имеет в общей сложности 12 контактов, которые соединяют его с внешним миром. Соединения следующие:

• NET: Это контакт, к которому можно припаять спиральную антенну, поставляемую вместе с модулем.
• VCC: Модуль питается от VCC. Это может быть от 3,4 до 4,4 вольта. Помните, что подключение его к контакту 5V наверняка приведет к сбою вашего модуля! Он даже не работает на 3,3 вольта! Могут использоваться внешние источники питания, такие как батареи Li-Po или понижающие преобразователи постоянного тока 3,7 В 2 А.
• RST (сброс) : PIN-код аппаратного сброса. Потяните этот контакт в низкий уровень на 100 мс, чтобы выполнить полную перезагрузку, если у вас абсолютно нет места для модуля.
• RxD (Приемник) контакт : Используется для последовательной связи.
• TxD (передатчик) контакт : используется для последовательной связи.
• GND : это контакт заземления, который необходимо подключить к контакту GND на Arduino.
• КОЛЬЦО : Этот контакт действует как кольцевой индикатор. По сути, это вывод «прерывания» из модуля. При получении вызова он по умолчанию устанавливается на высокий уровень и пульсирует на низком уровне в течение 120 миллисекунд. При получении SMS его также можно настроить на импульсный режим.
• DTR : Спящий режим активируется или деактивируется через контакт DTR. Установка его в ВЫСОКОЕ значение отключает последовательное подключение и переводит модуль в спящий режим. Модуль будет разбужен, если вы потянете его на НИЗКИЙ уровень.
• МИК± /; Это дифференциальный микрофонный вход. Два контакта микрофона могут быть подключены непосредственно к этим контактам.
• SPK± : Интерфейс динамика SPK представляет собой дифференциальный интерфейс динамика. Два контакта динамика могут быть подключены непосредственно к этим двум контактам.

Преимущества GPRS-модуля SIM800L

• Простота разработки и популярный выбор как среди любителей, так и среди разработчиков продуктов
• Широкие возможности, включая голосовые вызовы, SMS и доступ в Интернет и носимая техника
• Очень доступный модуль от китайского производителя
• Производитель SIM800, SimCom, также предлагает множество других коммуникационных модулей, включая SIM868, который включает встроенную функцию GPS.

Недостатки GPRS-модуля SIM800L

• Устаревшая технология 2G с ограниченной скоростью передачи данных (GSM/GPRS)
• Не обязательно самый маленький, самый низкий по мощности или самый производительный сотовый модуль.

Заключение

Надеюсь, что этот блог поможет вам понять основы модуля SIM800L GPRS, его преимущества и недостатки. Мы, MATHA ELECTRONICS , вернемся с более информативными блогами.

SIM800L GSM-модуль Распиновка, техническое описание, эквивалент, схема и технические характеристики

30 сентября 2021 — 0 комментариев

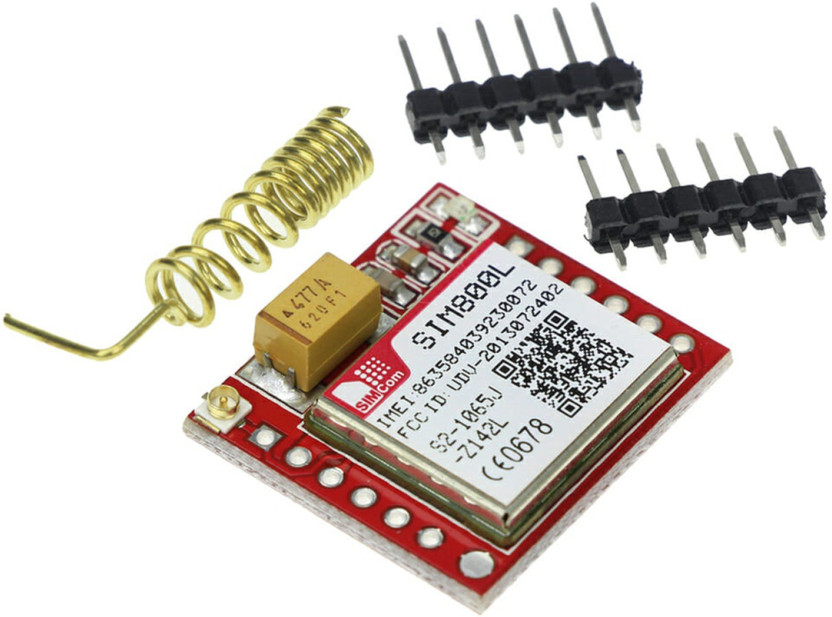

GSM-модуль SIM800L

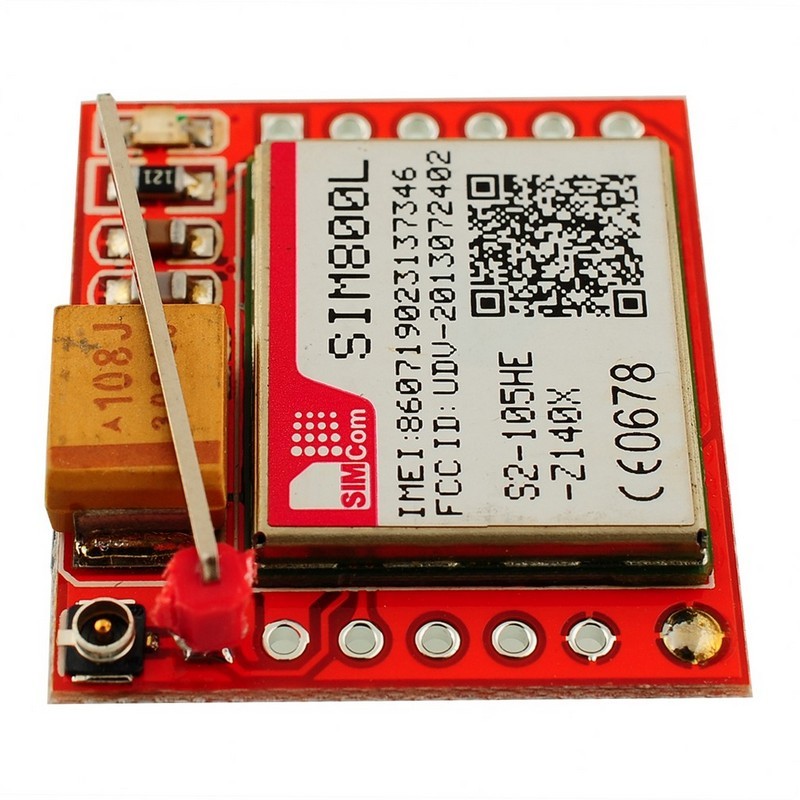

SIM800L Распиновка

SIM800L — это GSM-модуль от Simcom, который дает любому микроконтроллеру функциональность GSM, то есть он может подключаться к мобильной сети для приема вызовов, отправки и получения текстовых сообщений, а также подключаться к Интернету с помощью GPRS, TCP или ИП. Еще одним преимуществом является то, что плата использует существующие мобильные частоты, что означает, что ее можно использовать в любой точке мира.



Конфигурация контактов SIM800L

Номер контакта	Название контакта	Описание
1	НЕТТО	Штифт для крепления внешней антенны
2	ВКЦ	Контакт питания, вход 3,4–4,4 В
3	РСТ	Сброс PIN-кода, нажмите на низкий уровень в течение 100 мс, чтобы выполнить полную перезагрузку
4	РСД	Последовательный ввод данных
5	ТСД	Последовательный вывод данных
6	ЗЕМЛЯ	Заземление модуля
7, 8	СПК	Дифференциальный выход динамика
9, 10	МИК	Дифференциальный вход микрофона
11	ДТР	Контакт готовности терминала последовательных данных, потяните высокий уровень, чтобы включить спящий режим
12	КОЛЬЦО	Выход прерывания, активный низкий уровень



Характеристики и характеристики

• Полный последовательный порт модема
• Два входа для микрофона и выход для динамика
• Интерфейс SIM-карты
• Поддерживает FM и ШИМ
• Спящий режим с током 0,7 мА



Примечание: Полную техническую информацию можно найти в техническом описании SIM800L , приведенном в конце этой страницы.



Эквивалент для SIM800L:

SIM808

Другие GSM-модули:

SIM900, SIM908



Как использовать GSM-модуль SIM800L

SIM800L — это GSM-модуль с последовательным интерфейсом. Он может отправлять и получать текстовые сообщения и принимать телефонные звонки. Он также может подключаться к Интернету и принимать FM-сигналы. SIM800L можно подключить к микроконтроллеру с помощью последовательного интерфейса UART, а в примере, показанном ниже, подключить к Arduino.

Модуль распознает AT-команды, которые можно использовать для проверки уровня сигнала, получения номера SIM-карты, проверки сетевого подключения и состояния батареи, а также для чтения текстов, совершения и приема вызовов.



Приложения

• Домашняя автоматизация
• Аварийные системы
• Дистанционное зондирование
• Связь



2D-модель и размеры

Если вы проектируете печатную плату или перфорированную плату с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
