Как правильно подключить светодиоды к источнику питания 6 вольт. Как рассчитать номинал ограничительного резистора для светодиода. Какие существуют схемы подключения светодиодов к 6 вольтам. Какие параметры светодиодов нужно учитывать при подключении.
Основные параметры светодиодов для расчета схемы подключения
При подключении светодиодов к источнику питания 6 вольт необходимо учитывать следующие основные параметры:
- Прямое напряжение светодиода (Vf) — напряжение, при котором светодиод начинает светиться. Обычно составляет от 1,8 до 3,6 В в зависимости от цвета и типа светодиода.
- Прямой ток светодиода (If) — номинальный рабочий ток, при котором светодиод работает в штатном режиме. Типичные значения 10-20 мА для маломощных светодиодов.
- Максимально допустимый прямой ток — предельное значение тока, при превышении которого светодиод может выйти из строя.
Зная эти параметры, можно правильно рассчитать номинал ограничительного резистора и выбрать оптимальную схему подключения светодиодов к 6-вольтовому источнику питания.
Расчет ограничительного резистора для светодиода
Для ограничения тока через светодиод при питании от источника 6 В необходимо последовательно с ним включить резистор. Номинал резистора рассчитывается по формуле:
R = (Vпит — Vсд) / Iсд
где:
- R — сопротивление резистора (Ом)
- Vпит — напряжение источника питания (6 В)
- Vсд — прямое напряжение светодиода (В)
- Iсд — рабочий ток светодиода (А)
Например, для светодиода с Vf = 2,0 В и If = 20 мА:
R = (6 — 2,0) / 0,02 = 200 Ом
Рекомендуется выбирать ближайшее стандартное значение резистора с небольшим запасом, например 220 Ом.
Схемы подключения светодиодов к источнику 6 вольт
Существует несколько вариантов подключения светодиодов к источнику питания 6 В:
1. Одиночный светодиод
Самая простая схема — последовательное соединение светодиода и резистора:
- + источника 6 В — резистор — светодиод (анод) — катод светодиода — (-) источника
2. Параллельное соединение нескольких светодиодов
Для подключения нескольких одинаковых светодиодов:
- + источника — резистор R1 — светодиод 1 — (-) источника
- + источника — резистор R2 — светодиод 2 — (-) источника
- + источника — резистор R3 — светодиод 3 — (-) источника
Резисторы R1, R2, R3 рассчитываются отдельно для каждого светодиода.
3. Последовательное соединение светодиодов
Для 2-3 светодиодов с суммарным прямым напряжением менее 6 В:
- + 6В — резистор — светодиод 1 — светодиод 2 — (-) 6В
Резистор рассчитывается на суммарное падение напряжения светодиодов.
Особенности подключения RGB-светодиодов
RGB-светодиоды содержат 3 кристалла разных цветов в одном корпусе. Для их подключения:
- Каждый цветовой канал подключается через отдельный резистор
- Резисторы рассчитываются индивидуально для каждого цвета
- Общий вывод (анод или катод) подключается к соответствующему полюсу источника
Это позволяет независимо управлять яркостью каждого цвета для получения различных оттенков.
Правила безопасного подключения светодиодов
При работе со светодиодами необходимо соблюдать следующие меры предосторожности:
- Не превышать максимально допустимый ток светодиода
- Соблюдать полярность подключения
- Использовать источник питания с стабилизированным напряжением
- При последовательном соединении учитывать суммарное падение напряжения
- Обеспечить достаточный теплоотвод для мощных светодиодов
Соблюдение этих правил обеспечит длительную и надежную работу светодиодов в схеме.
Выбор оптимального количества светодиодов для питания от 6 вольт
При подключении к источнику 6 В оптимальным является использование:
- 1-2 светодиодов при последовательном соединении
- 3-5 светодиодов при параллельном подключении
Это позволяет наиболее эффективно использовать напряжение источника питания и снизить потери на ограничительных резисторах. При большем количестве светодиодов рекомендуется использовать источник с более высоким напряжением.
Рекомендации по выбору компонентов схемы
Для надежной работы схемы питания светодиодов от 6 В рекомендуется:
- Использовать резисторы мощностью не менее 0,25 Вт
- Выбирать светодиоды с запасом по максимальному току
- Применять стабилизированные источники питания
- Для RGB-светодиодов использовать многоканальные драйверы
- При большом количестве светодиодов использовать импульсные преобразователи
Правильный выбор компонентов обеспечит стабильную и долговечную работу светодиодной схемы.
Подключение светодиодов к 6 вольтам
Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность а значит и яркость светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению деградации. Ток — это главное.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить светодиод к 12 Вольтам
- Подключение светодиодов к 12 вольт и к сети 220В
- Подключение светодиодов параллельно или последовательно
- Как подключить светодиод?
- Схема включения светодиодов и расчет необходимых параметров
- Подключение светодиодов к 12 В, схемы и пояснение
- Питание 3 Вт светодиода от 6 В
- Как правильно подключать светодиод
- Какая схема подключения светодиодов лучше — последовательная или параллельная
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Правильное подключение светодиодов.
Расчет резистора для питания 12 В [© Игорь Шурар 2015]
Как подключить светодиод к 12 Вольтам
Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода — 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта. Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА.
Что такое падение напряжения? Напряжение после этого светодиода снизится упадёт на 3,2 Вольта. Но не забываем — что светодиод питается током а не напряжением то есть сколько тока дадите — столько он через себя пропустит, а ток нужно задать.
Как понять задать?! Задать — значит ограничить. Ограничить ток можно резистором, либо запитать светодиод через драйвер.
Давайте рассмотрим на примерах как рассчитать и подключить светодиод к источнику воображаемой бортовой сети автомобиля, напряжение которой колеблется от 12 до 14,5 Вольт. Что бы наш светодиод не сгорел при длительном включении — рассчитывать мы будем исходя того, что в нашем автомобиле 14,5 Вольт а не 12,5 Вольта.
Светодиод в этом случае будет светить менее ярко, но зато дольше прослужит. В одном из пунктов этой статьи мы рассмотрим как подключить светодиод или цепочки из светодиодов через микросхему-стабилизатор напряжения. Такой способ подключения — сохранит яркость светодиодов при изменении оборотов двигателя.
Сперва делаем расчёты. Вычитаем из имеющегося исходного напряжения 14,5 Вольта напряжение питания светодиода 3,2 Вольта. Вот на эти оставшиеся 11,3 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Далее нам в помощь Закон Ома для участка электрической цепи, то есть для вашего светодиода и резистора. Где R — сопротивление резистора, U — напряжение, которое нужно погасить, I — ток в цепи.
То есть, чтобы получить сопротивление гасящего резистора, нужно разделить напряжение, которое нужно погасить, на ток, который нужно получить. Ток в формулу подставляется в амперах, в одном ампере миллиампер, то есть в нашем случае 20 мА — 0,02 А. Пользуясь формулой вычисляем. Получаем Ом. Итак, нам нужен резистор номиналом Ом. Самый ближайший по номиналу, который вы сможете найти в радиомагазине будет Ом. Мощность резистора желательно взять 0,25Вт.
Так сказать — соблюдали полярность. И наш резистор благополучно рассеет лишний ток в тепло. Резистор рекомендуется припаивать непосредственно к светодиоду. Если теперь в нашу цепь светодиода и резистора мы включим последовательно амперметр он должен показать 20 миллиампер или около того. У резисторов и светодиодов есть разброс параметров, поэтому ток может отличаться в обе стороны, но незначительно.
Если прибор показывает значение от 15 до 23 мА — нормально. Чем больше ток, тем ярче светит светодиод, но тем меньше срок его службы.
Поэтому для обычных светодиодов не рекомендуют устанавливать ток выше 20 мА. Соединение светодиода с резистором и с проводами лучше всего осуществлять пайкой, вибрации автомобиля и перепады температур в последствии сказываются на соединениях, а пайка это один из прочных видов соединений. Во избежании короткого замыкания открытые контакты необходимо изолировать термоусадочной трубкой или изолентой.
Процесс монтажа и пайки производить при отключенном напряжении питания. Питание можно подавать только после того, как убедитесь что всё сделали правильно и все открытые проводники изолированы. Время пайки контактов не более 3 секунд, иначе можете перегреть кристалл светодиода.
Лучше будет, если паяемый контакт будет прихвачен пинцетом. Во-первых, так удобнее держать светодиод, а во-вторых пинцет рассеет лишнее тепло и не даст перегреется кристаллу. Подключение одного светодиода на 14,5 Вольт мы освоили. Теперь давайте сделаем шаг вперёд и разберёмся как подключить последовательно два светодиода.
Получаем 8,1 Вольта. Вот на эти оставшиеся 8,1 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. А получит нам надо 20мА. Если теперь в нашу цепь двух светодиодов и резистора мы включим последовательно амперметр он снова должен показать 20 миллиАмпер. Вот мы видим на приборе 20мА или около того. Если значение от 15 до 23 мА — нормально.

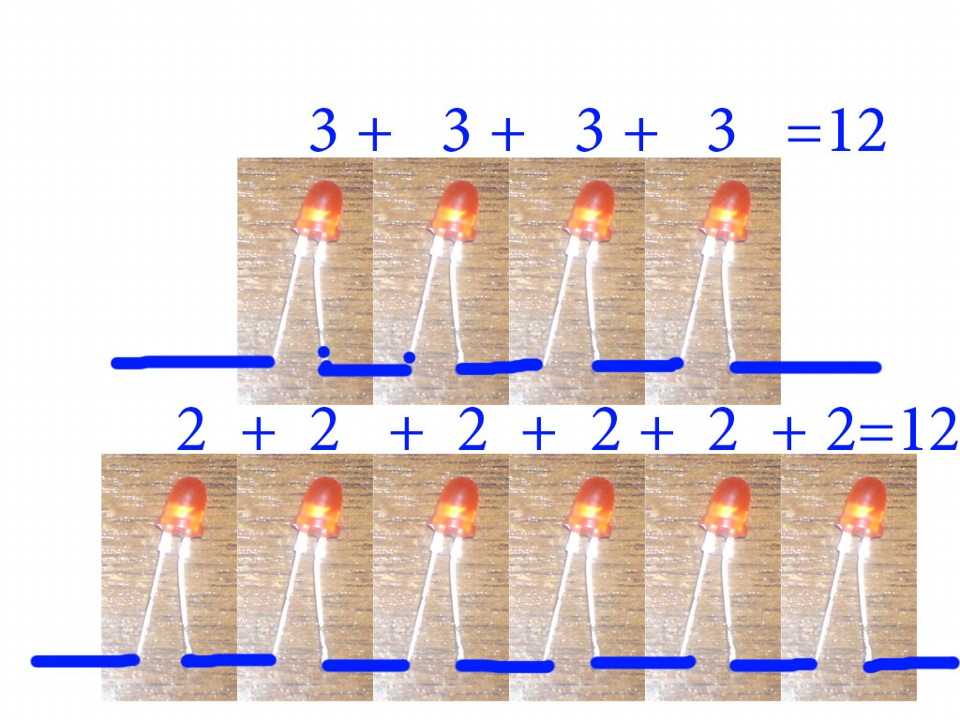

Подключение трёх светодиодов последовательно через резистор ничем не отличается от выше пройденного нами подключения двух. Всё тот же метод — те же формулы. Разве что номинал резистора изменится. Давайте посмотрим каким он будет. Получаем 4,9 Вольта. Вот на эти оставшиеся 4,9 Вольта нужно задать ток 20мА — что бы светодиод не сгорел. Распространённая и «всеми нами любимая» светодиодная лента на 12 Вольт — устроена таким же образом, она состоит из подобных цепочек из трёх последовательно-включённых светодиодов, а цепочки в свою очередь между собой соеденены в ней паралельно.
По большому счёту на напряжение 14,5 Вольта можно подключить цепочку в которой находится до четырех светодиодов с падением напряжения 3,2 Вольта и ещё останется 1,7 Вольт которые нужно будет погасить резистором. Именно поэтому ограничимся тремя светодиодами в цепочке. Они практичные, энергосберегающие и очень надёжные. Благодаря низкому энергопотреблению снижается нагрузка на генератор машины.
Я доволен. Подскажите кто знает, возникла проблема со светодиодами габаритов. Возможно, рассчитано на определенное сопротивление нагрузки, которым обладает только лампа накаливания. По этому принципу, когда перегорает лампочка поворота, мигание учащается вдвое и водитель видит, что есть некий дефект. Нужно экспериментировать. Поправьте, если ошибся, пожалуйста. А пользователи говорят, что и Ом слишком ярко. Хочу поставить резистор Ом, тогда 9,8V приходит на диод. Не мало? ХорошаЯ статья.
Подскажите как подключить 3 мигающих светодиода. В инете полно сойтов, где написано как делать светодиод мигающим.
Их полно есть готовые. А как подключить нет статей.
Ведь в момент не мигания ин потребляет 2 мА, вроде, и 20 мА в работе Как это учесть? Доброго времени суток. Подскажите, как сделать поворотники из светодиодов, которые будут бегать из одной стороны в другую? Объясните неучу хочу поставить китайские дхо из 6 светодиодов на каждый фонарь. Какое сопротивление мне нужно поставить на стабилизатор LM? Спасибо заранее. D-I-N, помоги советом. Подскажи, пжл, как и что лучше поставить к диодам? Спасибо за статью, обязательно дам ссыль на нее в своей будущей записи.
У меня вопрос, подскажите, если я к свдиоду подключу к примеру резистор на ом, то у меня он будетт гореть тускнее чем с резистором на ом? Что-то я совсем запутался… Хочу подключить последовательно диоды большой мощности. Вот такие: www. Я пробовал подключить 8 штук последовательно без всяких резисторов — работало, но не долго Сколько можно подключить к бортовой сети авто этих диодов и какой резистор в цепь подпаять, чтоб работало долго и счастливо?
Да провода по-моему бОльшее сопротивление дают… Помогите пожалуйста разобраться! Диоды рассчитаны на определенное напряжение.
А ток на светодиоде будет такой, на который он рассчитан. Вы перепутали с точностью до наоборот. В последовательном соединении на всех элементах ток будет одинаковым. Закон Ома. А вот напряжение нужно ограничить резистором. Всем добра. А есть такие блоки по 3 диода с линзами и эти блоки продаются соединёнными с одной стороны провода и с другой провода.
Подключение светодиодов к 12 вольт и к сети 220В
Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода — 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта. Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА. Что такое падение напряжения? Напряжение после этого светодиода снизится упадёт на 3,2 Вольта.
При параллельном подключении светодиодов и с повышенным напряжением (6 и более вольт).
Подключение светодиодов параллельно или последовательно
Теория и практика.
Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Про светодиоды для чайников. Я не очень люблю формулы. Как и любой нормальный человек : Они вызывают у меня головную боль и желание кинуть что-нибудь в стену.
Как подключить светодиод?
После статьи о подключении светодиодов к В множество вопросов у посетителей отпало. Но возник другой вопрос — в частности: подключение светодиодов к 12 В. В большей своей части этим интересуются автолюбители. Я хочу сделать схему. Воспользовавшись одним из онлайн калькуляторов высчитал, что мне нужны 2 резистора — и 33 Ом.
Начнем с простого — кусок провода. Фактически, это закон Ома для участка цепи.
Схема включения светодиодов и расчет необходимых параметров
Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир.
Светодиоды широко используются для устройства освещения и индикации из-за своей надежности и экономичности. Имеют достаточно высокий коэффициент полезного действия, безопасны и долговечны по сравнению с обычными лампами накаливания. Через него необходимо пропустить электрический ток в направлении одной стороны — от анода к катоду. При этом его невозможно подключить напрямую к источнику питания, поскольку он немедленно сгорит.
Подключение светодиодов к 12 В, схемы и пояснение
Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное предположение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение.
Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети. Первый , это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло.
Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,,6=7,9 вольта останутся резистору. Исходя из этого.
Питание 3 Вт светодиода от 6 В
С тех пор, как сверхъяркие светодиоды LED стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.
Как правильно подключать светодиод
ВИДЕО ПО ТЕМЕ: КАК УЗНАТЬ ПАРАМЕТРЫ ЛЮБОГО СВЕТОДИОДА
Так как светодиод является полупроводниковым прибором, то при включении в цепь необходимо соблюдать полярность. Светодиод имеет два вывода, один из которых катод «минус» , а другой — анод «плюс». При обратном включении светодиод «гореть» не будет. Более того, возможен выход из строя светодиода при малых допустимых значениях обратного напряжения. Зависимости тока от напряжения при прямом синяя кривая и обратном красная кривая включениях показаны на следующем рисунке.
Получаю множество вопросов от читателей, как сделать правильное подключение светодиодов к 12 вольт и к сети В. Для управления ими требуется RGB контроллер.
Какая схема подключения светодиодов лучше — последовательная или параллельная
Диод Шоттки. Наконец пришёл долгожданный заказ китайской светодиодной продукции , и я могу провести серию экспериментов с различными LED приборами.
Сегодня мы рассмотрим мощный светодиод на 5 вт. Цена на момент покупки составляла 4 доллара. Первое, что обращает на себя внимание — это нестандартное напряжение питания. Даже более мощные Cree питаются обычными для светодиода тремя вольтами. Здесь же среднее напряжение составляет 6 вольт.
Если нет навыков использования перечисленных инструментов, лучше обратиться к специалисту, в результате чего можно избежать таких неприятностей как незапланированный костер дома, а также порчу собственного организма в целом или отдельных его частей. Так же не следует направлять луч светодиода непосредственно в свой глаз а также в глаз товарища на близком расстоянии, что может повредить зрение. Неправильное включение сразу приводит к его торжественным похоронам.
Светодиодные ленты ЭРА на 12 и 24 вольта: чем отличаются?
В ассортименте ЭРА более 50 позиций светодиодных лент на 12 и 24 вольта. Все они помогают организовать качественную и красивую подсветку пространства, а при необходимости — систему полноценного основного освещения помещения.
В данном материале мы поясним, чем отличаются LED-ленты ЭРА напряжением 12 и 24 вольта.
В LED-лентах ЭРА на 12 вольт в одну цепочку последовательно подключаются три светодиода. В такой ленте протекает в два раза больше электрического тока, чем в светодиодных лентах на 24 вольта — при меньшем напряжении и одинаковой мощности. Чтобы плата LED-ленты на 12 вольт не нагревалась, следует ограничить длину участка 5 метрами.
В светодиодных лентах ЭРА на 24 вольта в одну цепочку последовательно подключаются шесть LED-диодов. В этих лентах протекает в 2 раза меньше электрического тока. Светодиоды нагреваются меньше, а значит служат дольше. LED-ленты на 24 вольта на практике можно последовательно соединять в цепи длиной до 10 метров. Однако рекомендация, согласно инструкции, остаётся прежней — длина подсветки до 5 метров.
СВЕТОДИОДНЫЕ ЛЕНТЫ ЭРА НА 12 ВОЛЬТ: ПРЕИМУЩЕСТВА
На светотехническом рынке самыми популярными являются LED-ленты на 12 вольт — их можно найти практически в каждом торговом центре или магазине электротехники.
12 вольт — доступное напряжение, его выдаёт большинство аккумуляторных батарей. Специальные блоки питания, понижающие напряжение, также чаще всего выдают результат в 12 вольт.
В связи с этим сфера применения 12-вольтовых светодиодных лент очень широка — подсветка транспортных средств, рекламных конструкций и вывесок, игровых зон, рабочих мест, бытовая подсветка.
Ещё одно преимущество LED-лент на 12 вольт — удобная кратность нарезки. Любую светодиодную ленту можно обрезать только в местах между участками LED-элементов. В 12-вольтовых лентах участки состоят всего из 3 светодиодов (а не из 6, как у 24-вольтовых). Соответственно длина каждого участка будет меньше — от 2,5 до 5 см в зависимости от модели. Это значит, что вы сможете максимально точно подсветить конкретный участок пространства, погрешность может составить лишь несколько сантиментров.
В числе преимуществ лент лент ЭРА на 12 вольт — безопасность. Напряжение в них в 2 раза ниже, чем в 24-вольтовых.
Даже случайно дотронувшись до проводов или контактов таких лент мокрыми руками, вы практически не почувствуете столь низкое напряжение. NB: все оголённые токоведущие части подсветки должны быть изолированы в любом случае!
СВЕТОДИОДНЫЕ ЛЕНТЫ ЭРА НА 24 ВОЛЬТА: ЧЕМ ХОРОШИ?
24-вольтовые LED-ленты торговой марки ЭРА потребляют в два раза меньше тока, что даёт возможность организовать подсветку тонкими проводами. Медный кабель сечением 1,5 мм² можно смело заменить на кабель с сечением всего 0,75 мм².
Меньший ток сокращает потери — создавайте более длинную подсветку! Улучшается и равномерность освещения — светодиодные ленты ЭРА на 24 вольта сохраняют яркость по всей своей длине.
24-вольтовые светодиодные ленты торговой марки ЭРА позволяют более эффективно использовать контроллеры и диммеры. Стандартный контроллер рассчитан на работу с напряжением и 12, и 24 вольт. Благодаря меньшему току в лентах на 24 вольта с помощью контроллера можно управлять в 2 раза более мощной подсветкой.
Выбирайте LED-ленты на 12 вольт, если:
- Создаёте внутрикомнатную домашнюю подсветку.
- Вам нужно осветить не всё пространство, а лишь подсветить его детали.
- Вам важна архитектурная точность подсветки без лишних «хвостов» или недоосвещённых участков.
- Рядом с освещаемым участком нет розетки 220 В и вы будете питать светодиодную ленту от аккумулятора.
- Вам необходима гарантия безопасности 200%!
Выбирайте LED-ленты ЭРА на 24 вольта, если:
- Вы хотите использовать светодиодную ленту в качестве основного освещения, а не просто подсветки. Люстры и светильники в таком случае исключаются или уходят на второй план. Включить свет в помещении — значит включить систему LED-лент.
- Вам необходимо подсветить или осветить пространство большой площади.
- Вы планируете использовать один диммер или контроллер, подключив к нему максимально возможную мощность.
Весь ассортимент светодиодных лент в онлайн-каталоге ЭРА: https://www.eraworld.ru/catalog/category/350
с питанием от батареи — питание светодиодов 5 В от батарей 6 или 12 В
спросил
Изменено 6 лет, 11 месяцев назад
Просмотрено 3к раз
\$\начало группы\$
Я создаю произведение искусства, в котором используется около 2000 светодиодов RGB. Это светодиоды WS 2812b, и я ожидаю, что нормальная потребляемая мощность будет около 200-300 Вт. Если все лампочки станут полностью белыми одновременно, мощность может достигать 500 Вт.
У меня есть блоки питания, которые могут справиться с этим, когда я работаю от сети переменного тока 110 В, но я пытаюсь придумать вариант с питанием от батареи.
Некоторые опасения: количество излучаемого света будет сильно варьироваться. Поэтому я хочу убедиться, что напряжение остается в безопасных пределах, учитывая эту реальность. Кроме того, он должен работать около 16 часов между зарядками.
Какую конфигурацию батареи вы бы порекомендовали для этого изделия?
6-вольтовые батарейки? Аккумуляторы на 12 вольт и построить регулятор напряжения?
Спасибо за ваши мысли!
- светодиод
- на батарейках
- светодиодная лента
\$\конечная группа\$
2
\$\начало группы\$
Питание
Согласно техпаспорту WS2812 (техпаспорт WS2812B не могу найти, а вы не дали ссылку) встроенный светодиодный чип и контроллеры работают при напряжении питания от 6 до 7 В и токе 20 мА на каждый светодиод R, G и B. Общая потребляемая мощность, заданная \$ P = VI \$, будет \$ 2000 \cdot 3 \cdot 6 \cdot 0,02 = 720 Вт \$.
Вы недооценили свой энергетический бюджет.
Ток
Максимальный ток — это просто сумма всех токов, когда горят все светодиоды. \$ I_{MAX} = 2000 \cdot 3 \cdot 0,02 = 120 А \$.
Аккумулятор
Аккумуляторы обычно измеряются в Ач (ампер-часах). Производитель указывает номинал в ампер-часах при определенной скорости разряда. Если вы разряжаете с более высокой скоростью, показатель в ампер-часах уменьшается.
Не обращая внимания на это, при 6 В (без преобразования напряжения) вам потребуется 120 А x 16 ч = 19Емкость 20 Ач. Округлим до 2000 Ач. Мы можем снизить номинал, например, если предположим, что в среднем будет гореть 50% светодиодов, до 1000 Ач.
Например, показанная выше батарея Yuasa 6 В имеет емкость 12 Ач. Вам потребуется \$ \frac {1000~Ач}{12~Ач} = 83 \$, чтобы получить емкость 1000 Ач. Вес: 83 х 2,05 кг = 171 кг. Ориентировочная цена: 83 x 16 евро = 1328 евро от Farnell.
Зарядка
Ток заряда идеальной батареи будет \$ \frac {Ач~емкость}{заряд~время} \$.
Для 8-часового времени зарядки это будет равно \$ \frac {1000}{8} = 125~A \$.
Комментарии
Это большие токи при низких напряжениях. Трудно найти зарядное устройство для свинцово-кислотных аккумуляторов на 100–200 А, 6 В.
- Цепи питания можно разделить на более мелкие независимые цепи батарей с отдельными зарядными устройствами для каждой.
- Все минусы можно соединить вместе с GND данных, но отдельные цепи батареи не должны иметь общий плюс.
- Ограничьте количество светодиодов в каждой цепочке количеством, которое может поддерживать проводка.
- Уменьшить все в моих расчетах на какой-то дополнительный запас прочности.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Расчет номинала резистора для использования его со светодиодом
спросил
Изменено 8 лет, 4 месяца назад
Просмотрено 2к раз
\$\начало группы\$
Что-то я не понимаю в формуле светодиодов.
В нем говорится, что если у меня есть один светодиод с прямым напряжением 3 В и прямым током 20 мА, то, если я хочу управлять своей цепью с батареей 6 В, формула для определения значения резистора для светодиода:
$$ \frac{(6-3)V}{0,02A} = 150\Omega$$
В цепи с последовательно соединенными элементами сила тока везде одинакова.
Таким образом, используя формулу по-другому:
$$\frac{6V}{150\Omega} = 0,04A$$
Так действительно ли светодиод питается от 0,04A?
Формула, конечно, правильная, но я не понимаю, где моя логика ошибочна.
Кто-нибудь может мне помочь?
- светодиод
- резисторы
\$\конечная группа\$
1
\$\начало группы\$
Если вы приложите к светодиоду менее 3 вольт, ток практически не будет течь, поэтому следует предположить, что на светодиоде есть около 3 вольт, и это вызывает протекание тока около 20 мкОм. Если на светодиоде 3 вольта, а источник питания 6 вольт, то на резисторе ДОЛЖНО быть 3 вольта. Учитывая, что ожидается, что будет протекать 20 мА, это простой случай закона Ома для расчета R: —
R = 3 вольта / 20 мА = 150 Ом.
Посмотрите, как ведет себя светодиод на 2 В: —
Это просто картинка, которую я взял из Интернета. При напряжении ниже 1,7 вольт он почти не проводит ток, а при 2 вольта потребляет 20 мА. Как видите, можно предположить, что примерно при 2 вольтах ток может быть где-то между 5 мА и 45 мА.
Для этого конкретного светодиода от источника питания 6 вольт на резисторе будет 4 вольта с протекающим током около 20 мА, и это приведет к сопротивлению резистора 200 Ом.
Ниже приведен еще один способ взглянуть на то, как последовательный резистор изменяет общий импеданс цепи. Опять же, это для 2-вольтового светодиода, включенного последовательно с резистором 100 Ом: —
При последовательном соединении 100 Ом результирующее сопротивление двух компонентов определяет, что при приложенном напряжении около 4 вольт ток составляет около 17 мА.
\$\конечная группа\$
2
\$\начало группы\$
Итак, если я использую формулу по-другому: 6 В / 150 Ом = 0,04 А.
В приведенном выше вы, очевидно, предполагаете, что на резисторе 150 Ом есть 6 В. Помните, что закон Ома связывает напряжение на и ток через резистор :
$$v_R = R \cdot i_R$$
Итак, если вы хотите найти ток через резистор, вы резистор по сопротивлению.
