Чем отличается паяльная маска от паяльной пасты. Какие функции выполняет паяльная маска на печатной плате. Для чего используется паяльная паста при монтаже компонентов. Как правильно применять паяльную маску и пасту в производстве электроники.
Что такое паяльная маска и каковы ее основные функции

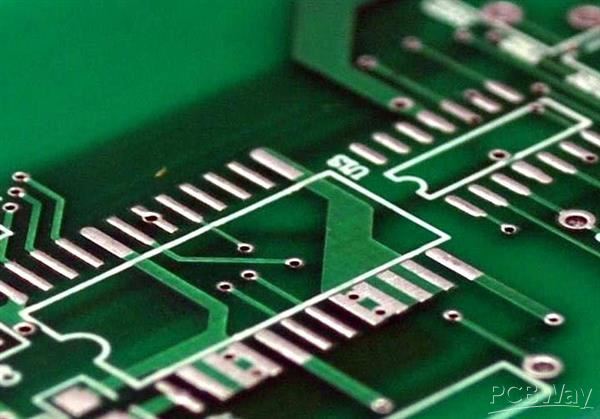

Паяльная маска представляет собой тонкий полимерный слой, который наносится на поверхность печатной платы в процессе ее изготовления. Это важный элемент конструкции платы, выполняющий несколько ключевых функций:
- Защита медных проводников от окисления и коррозии
- Предотвращение образования случайных перемычек припоя между контактными площадками
- Электрическая изоляция проводящих дорожек
- Улучшение внешнего вида платы
Паяльная маска обычно имеет зеленый цвет, хотя может быть и других оттенков. Она покрывает всю поверхность платы, кроме мест пайки — контактных площадок и монтажных отверстий.
Паяльная паста: состав и назначение
Паяльная паста — это специальный материал, используемый при поверхностном монтаже компонентов на печатную плату. Она представляет собой смесь мельчайших шариков припоя и флюса. Основные характеристики паяльной пасты:
- Состоит из частиц припоя диаметром 20-45 мкм
- Содержит активированный флюс
- Имеет пастообразную консистенцию
- Наносится на контактные площадки с помощью трафаретной печати
Паяльная паста обеспечивает формирование качественных паяных соединений при оплавлении в печи. Она позволяет точно дозировать количество припоя и флюса для каждого соединения.
Ключевые отличия паяльной маски от паяльной пасты
Несмотря на схожесть названий, паяльная маска и паяльная паста — это принципиально разные материалы, выполняющие различные функции в производстве электроники. Рассмотрим их основные отличия:
| Параметр | Паяльная маска | Паяльная паста |
|---|---|---|
| Состав | Полимерный материал | Смесь припоя и флюса |
| Назначение | Защита платы | Формирование паяных соединений |
| Этап применения | Производство печатной платы | Монтаж компонентов |
| Метод нанесения | Фотолитография | Трафаретная печать |
Особенности применения паяльной маски при изготовлении печатных плат
Паяльная маска наносится на печатную плату на завершающем этапе ее изготовления. Процесс включает следующие основные шаги:
- Нанесение жидкой паяльной маски на всю поверхность платы
- Экспонирование через фотошаблон для засветки нужных участков
- Проявление маски с удалением незасвеченных участков
- Термическая полимеризация для отверждения маски
В результате паяльная маска остается только на тех участках платы, где не требуется пайка. Она образует прочное защитное покрытие, стойкое к воздействию флюсов и высоких температур при пайке.
Технология применения паяльной пасты при поверхностном монтаже
Паяльная паста используется для крепления SMD-компонентов на печатную плату. Основные этапы работы с пастой:
- Изготовление металлического трафарета с прорезями для контактных площадок
- Нанесение пасты на плату через трафарет с помощью ракеля
- Установка компонентов на нанесенную пасту
- Оплавление пасты в конвекционной печи или инфракрасном нагревателе
При нагреве паяльная паста плавится, образуя прочные паяные соединения между выводами компонентов и контактными площадками платы. Флюс, содержащийся в пасте, обеспечивает хорошую смачиваемость поверхностей.
Влияние качества паяльной маски на надежность печатных плат
Качество нанесения паяльной маски оказывает существенное влияние на эксплуатационные характеристики и долговечность печатных плат. Основные факторы, определяющие качество маски:
- Равномерность толщины слоя по всей поверхности платы
- Отсутствие дефектов — пузырей, отслоений, трещин
- Точность воспроизведения рисунка согласно проекту
- Стойкость к воздействию припоя и флюсов при пайке
Некачественная паяльная маска может привести к коррозии проводников, образованию паразитных перемычек припоя и другим дефектам, снижающим надежность изделия. Поэтому контролю качества маски уделяется большое внимание в производстве печатных плат.
Выбор оптимальной паяльной пасты для различных технологий монтажа
При выборе паяльной пасты необходимо учитывать ряд факторов, влияющих на качество монтажа:
- Тип припоя (свинцовый или бессвинцовый)
- Размер частиц припоя
- Состав и активность флюса
- Вязкость и реологические свойства
- Температурный профиль оплавления
Для каждой технологии монтажа — стандартного оплавления, парофазной пайки, селективной пайки — оптимальными будут пасты с определенными характеристиками. Правильный выбор пасты позволяет добиться высокого качества паяных соединений и минимизировать количество дефектов.
Современные тенденции в разработке паяльных масок и паст
В области материалов для производства печатных плат постоянно ведутся исследования и разработки. Основные направления совершенствования паяльных масок и паст:
- Создание масок с повышенной термостойкостью для высокотемпературных применений
- Разработка паст с улучшенными печатными свойствами для сверхмелких компонентов
- Внедрение экологичных бессвинцовых составов паст
- Совершенствование методов нанесения масок с помощью цифровых технологий
Новые разработки позволяют повысить качество и надежность электронных изделий, а также сделать производство более экологичным и эффективным.
Solder mask в категории «Электрооборудование»
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Доставка по Украине
176 грн
Купить
GoMobile — запчасти для мобильных телефонов и планшетов.
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Доставка по Украине
187 грн
Купить
MasterClub — Запчасти и оборудование для ремонта смартфонов и планшетов
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Доставка из г. Днепр
147.40 грн
Купить
Інтернет-магазин «Електроніка»
Лак №19 BAKU BK-126, 8гр, ізоляційний (UV Curable Solder Mask for PCB)
Под заказ
Доставка по Украине
по 163 грн
от 2 продавцов
163 грн
Купить
Mobi Space
Фоторезист, паяльная маска, BAKU BK-126, в шприце, зеленая. 8 гр (UV Curable Solder Mask for PCB)
Доставка из г. Одесса
175 грн
Купить
Solder Club
Лак изоляционный Baku BK-126, 8 гр (UV Curable Solder Mask for PCB)
Заканчивается
Доставка по Украине
96.
80 грн
Купить
Интернет магазин »Опторг»
Лак ізоляційний BAKU BK-126, в шприці, 8 гр (UV Curable Solder Mask for PCB)
Доставка по Украине
145 грн
Купить
Гаджет Плюс
Фоторезист, паяльная маска, BAKU BK-126, в шприце, зеленая. 8 гр (UV Curable Solder Mask for PCB)
Доставка из г. Запорожье
156 грн
Купить
РадиоКухня
Інструмент для розбирання мобільних телефонів
Доставка по Украине
по 151.2 грн
от 2 продавцов
151.20 грн
Купить
Фортеця
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB) BF
Доставка из г. Львов
344 грн
241 грн
Купить
BOSFOR
Інструмент для розбирання мобільних телефонів
Доставка по Украине
151.20 грн
Купить
ТОВ «ТЕХНОЛОГІЇ І СИСТЕМИ АВТОМАТИЗАЦІЇ»
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
На складе
Доставка по Украине
124.
70 грн
Купить
РАДИО SHOP
Лак изоляционный BAKU BK-126, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
151 грн
Смотреть
Sxema — Украинский Интернет Радиорынок
Лак изоляционный Baku BK-216, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
183.06 грн
Смотреть
МегаШара — Интернет-магазин
Лак изоляционный Baku BK-126, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
185.98 грн
Смотреть
ТОВ «ТІМ Україна»
Смотрите также
Лак изоляционный Baku BK-126, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
140 грн
Смотреть
Интернет-магазин «Proinstal»
Лак изоляционный Baku BK-126 8 грам UV Curable Solder для Pcb
Недоступен
149 грн
Смотреть
A99.com.ua
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
122 грн
Смотреть
Mobileparts.com.ua
Лак изоляционный Baku BK-216, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
113 грн
Смотреть
GIPERCENTER Dnepr — весы, торговое и складское оборудование
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
99 грн
Смотреть
Mobi Space
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
99 грн
Смотреть
МОБІМАРКЕТ — у нас легко підібрати ПОТРІБНИЙ товар.
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
99 грн
Смотреть
MOBI-Time
Лак изоляционный BAKU BK-126, в шприце, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
136 грн
Смотреть
Ultratool
Лак изоляционный Baku BK-126, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
95 грн
Смотреть
Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

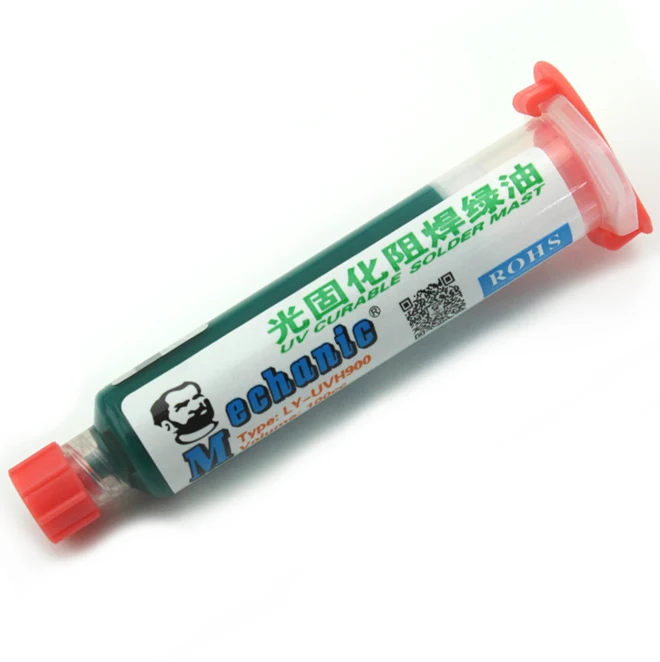

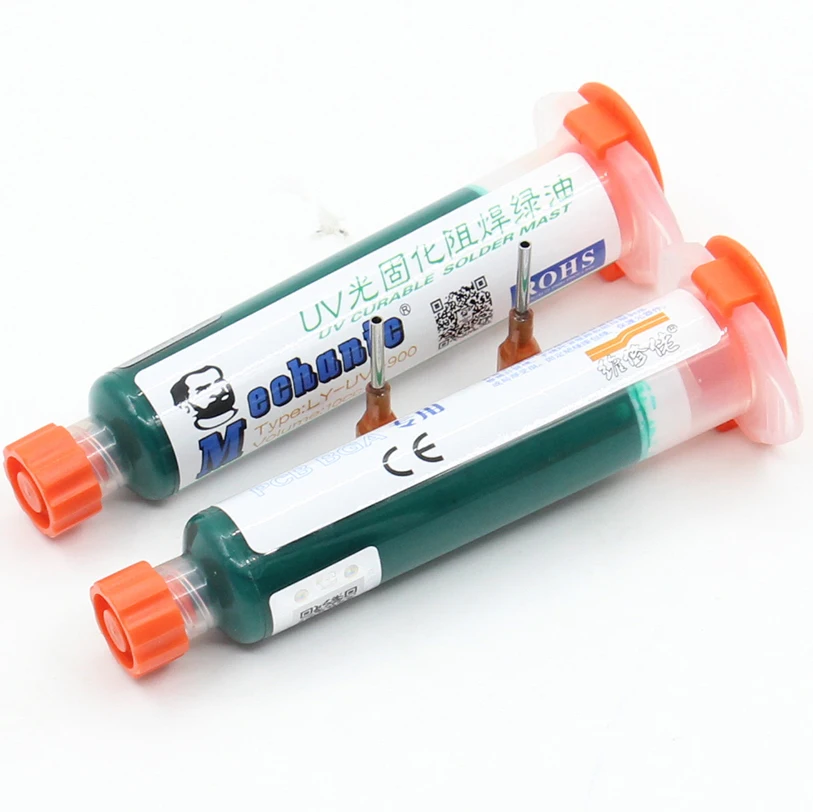

Защитная, паяльная маска фоторезист Mechanic, 10мл. 24г., (Синяя)
Недоступен
100 грн
Смотреть
Epstik — магазин радиокомпонентов
Лак диэлектрический ультрафиолетовый BK-126
Недоступен
113 грн
Смотреть
Gsmodessa.prom.ua
Защитная, паяльная маска фоторезист Mechanic, 10мл. 24г., (Желтая)
Недоступен
100 грн
Смотреть
Epstik — магазин радиокомпонентов
Лак ізоляційний Baku BK-126, 8 гр (UV Curable Solder Mask for PCB)
Недоступен
120 грн
Смотреть
NIAN
Защитная, паяльная маска фоторезист Mechanic, 10мл.
24г., (Красная)
Недоступен
100 грн
Смотреть
Epstik — магазин радиокомпонентов
Паяльная маска Chemtronics Продукты | Chemtronics
Паяльная маска Chemtronics Продукция | Хемтроника Где купитьПаяльная маска Chemask для защиты печатных плат, сквозных отверстий с покрытием, контактов, штырей, штырей, клемм и золотых контактов во время пайки волной припоя. Они обеспечивают кратковременную высокотемпературную защиту от расплавленного припоя до 515ºF/268ºC. Все маски для пайки не воспламеняются, не загрязняют окружающую среду и не оставляют следов ионов или коррозии. Паяльные маски Chemask доступны в удобных бутылках для точного применения или в галлонах для автоматизированных применений.
Chemask WF можно удалить в системе периодической или встроенной очистки, она не забивает фильтры и не повреждает слои ионных фильтров. Отслаивающиеся маски для пайки обычно используются в нечистых средах для пайки или сборщиками печатных плат, которые очищают растворителями.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОНЯТЬ РУКОВОДСТВО ПО ВЫБОРУ МАСКИ
Фильтры
Способ снятия
- Очищаемый
- Моющийся — замкнутый цикл
Способы дозирования
- Автоматический дозатор
- Ручное применение
- Трафарет
Чувствительный металл
- Да
Chemask Peelable Solder Mask
Быстроотверждаемое отслаивающееся средство для временной маскировки припоя
Посмотреть детали
Chemask NA – неаммонизированная паяльная маска
Высокотемпературная отслаивающаяся временная маска, безопасная для использования на чувствительных металлах
Посмотреть детали
Chemask HV — Отслаивающаяся паяльная маска высокой вязкости
Высоковязкое отслаивающееся средство для временной маскировки припоя
Посмотреть детали
Chemask LF — бессвинцовая паяльная маска
Высокотемпературная отслаивающаяся временная маска, идеально подходящая для бессвинцовых применений
Посмотреть детали
Chemask WF – Маска для припоя, фильтруемая водой
Низкопенящееся, фильтруемое водой средство для временной маскировки припоя
Посмотреть детали
Больше продуктовМеньше продуктов
Нет товаров, соответствующих вашим фильтрам.
Часто задаваемые вопросы
Содержит ли временная паяльная маска Chemask силикон?
Ни одна из наших масок не содержит силикона и не оставляет следов.
Какую температуру может выдержать временная паяльная маска?
Паяльная маска спроектирована таким образом, чтобы выдерживать температуру расплавленного припоя в течение очень короткого времени (около секунды), в течение которого она подвергается воздействию в типичном процессе пайки волной припоя. Большинство имеющихся в продаже масок должны выдерживать температуры плавления свинцовых и бессвинцовых припоев до 650°F (343°C). По мере увеличения времени выдержки, как в печи для оплавления, увеличивается вероятность того, что маска будет пузыриться, обугливаться и становиться хрупкой. Как долго маска может выдерживать экстремальные температуры, зависит от толщины валика и типа маски.
Можно ли постоянно оставлять временную паяльную маску на печатной плате?
Временная паяльная маска предназначена именно для того, чтобы быть временной.
Производители паяльных масок, такие как Chemtronics, всегда рекомендуют снимать маску, потому что нет тестов, подтверждающих иное. Если вы решите оставить паяльную маску в качестве постоянной части печатной платы, вам придется провести собственное функциональное тестирование и тестирование надежности, чтобы убедиться, что она не вызывает проблем.
Оставляет ли временная паяльная маска ионный остаток?
Нет, временная паяльная маска не оставляет после себя ионного остатка, который может привести к росту дендритов и поломке платы.
Как снять временную паяльную маску?
Отслаивающаяся маска обычно снимается вручную или пинцетом. Находчивые инженеры придумали устройства с вращающимися щетками и другие творческие методы, но нет доступного в продаже оборудования для ускорения этого процесса. Моющаяся маска спроектирована таким образом, чтобы ее можно было удалить в водной встроенной или периодической системе промывки. Если вы используете замкнутую систему, которая фильтрует и рециркулирует промывочную воду, убедитесь, что вы используете маску, совместимую с вашими физическими фильтрами и ионными слоями.
Если вы испытываете пенообразование, это указывает на то, что либо слишком много материала маски возвращается в вашу систему очистки, либо он взаимодействует с растворенным флюсом в той же промывочной воде. Обычно это решается заменой промывочной воды свежей деионизированной водой, но в качестве временного решения можно добавить пеногаситель.
Как использовать временную паяльную маску для защиты контактов от конформного покрытия?
Если вы представляете точечную маску как жидкую малярную ленту, применение становится более интуитивно понятным:
- Нанесите маску на контактные области для защиты. Дайте маске полностью застыть.
- Нанесите защитное покрытие.
- После того, как покрытие высохнет на ощупь, но до его полного отверждения, снимите маску. В противном случае это может создать трещины, рваные края или даже потянуть покрытие.
Как наносить временную паяльную маску?
Точечная маска может наноситься вручную, распределяться с помощью пневматической системы или печататься трафаретом.
Для нанесения вручную с помощью флакона-дозатора:
- Держите флакон с маской вертикально, но под углом (около 60°).
- Сожмите бутылку и перетащите ее через области, которые нужно замаскировать
- Для достижения наилучших результатов дайте маске полностью высохнуть, прежде чем подвергать пайке экстремальным температурам.
Как предотвратить отрыв отслаивающейся паяльной маски и оставление следов?
При попытке избежать поломки необходимо учитывать следующие факторы: 1) Отверждение — частично отвержденная маска имеет тенденцию ломаться или оставлять следы. 2) Температура и продолжительность воздействия экстремально высокой температуры. Маска предназначена для пайки волной припоя, что составляет около секунды воздействия температуры расплавленного припоя (обычно 550–650 °F). Если маску отправить через печь оплавления, продолжительность будет намного больше, что может привести к большей хрупкости маски. Если маска подвергается воздействию высокотемпературного припоя (например, серебра), это также может привести к большей хрупкости.
3) Метод нанесения. При нанесении вручную мы рекомендуем держать бутылку под углом примерно 60°, а не вертикально под углом 9°.0°. Это имеет тенденцию наносить материал в виде толстого одеяла на области, которые нужно замаскировать. Когда бутылку держат под углом 90°, маска обычно наносится тоньше и проталкивается через отверстия и вокруг компонентов. Эти тонкие области с большей вероятностью станут хрупкими и останутся позади, а маску, вставленную в отверстия и вокруг компонентов, будет труднее удалить, поэтому с большей вероятностью она сломается.
Больше часто задаваемых вопросов Меньше часто задаваемых вопросов
Артикул
Временные маски для трафаретной печати Chemtronics
Временные маски для точечной пайки Chemtronics Chemask обычно наносятся вручную при выполнении операций по маскированию на рабочем столе. Для крупномасштабных производственных операций маска Chemask WF Water-Filterable Mask (деталь № CWF8) может быть напечатана методом трафаретной печати на больших участках печатной платы.
В то время как трафаретная печать имеет потенциал для рисования …
Читать это сообщение
Полное руководство по временной паяльной маске
Что такое временная паяльная маска? Временная паяльная маска (также называемая «точечной маской») используется каждый день при сборке электронных плат. Паяльная маска предназначена для защиты сквозных отверстий или переходных отверстий при пайке волной припоя. Он должен выдерживать экстремальные температуры пайки и …
Прочитать это сообщение
Пример использования временной паяльной маски: как Chemask помог компании EMS получить дополнительные 500 тыс. дохода
В этом посте мы расскажем, как компания Electronics Manufacturing Services (EMS), базирующаяся в Вашингтоне, смогла открыть свои производственные мощности для потенциального дополнительного дохода в размере 520 000 долларов США в год. Кроме того, они смогли сэкономить 208 часов в год на рабочей силе и 2070 долларов в год на.
..
Читать этот пост
Видео
Наш веб-сайт использует файлы cookie. Чтобы узнать больше или отозвать свое согласие на использование всех или некоторых файлов cookie, ознакомьтесь с политикой использования файлов cookie. Нажимая «ОК», закрывая этот баннер, нажимая на ссылку или продолжая просмотр, вы соглашаетесь на использование файлов cookie.
Политика конфиденциальности
В чем разница между паяльной маской и паяльной пастой?
В чем разница между паяльной маской и паяльной пастой?
Когда дело доходит до паяльной маски и паяльной пасты, многие инженеры-электронщики не понимают, в чем разница между паяльной маской и паяльной пастой, поэтому PCBGOGO даст вам объяснение.
Вы будете лучше понимать паяльную маску и паяльную пасту.
Что такое паяльная маска?

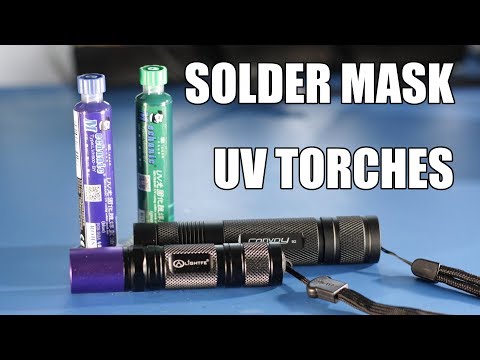

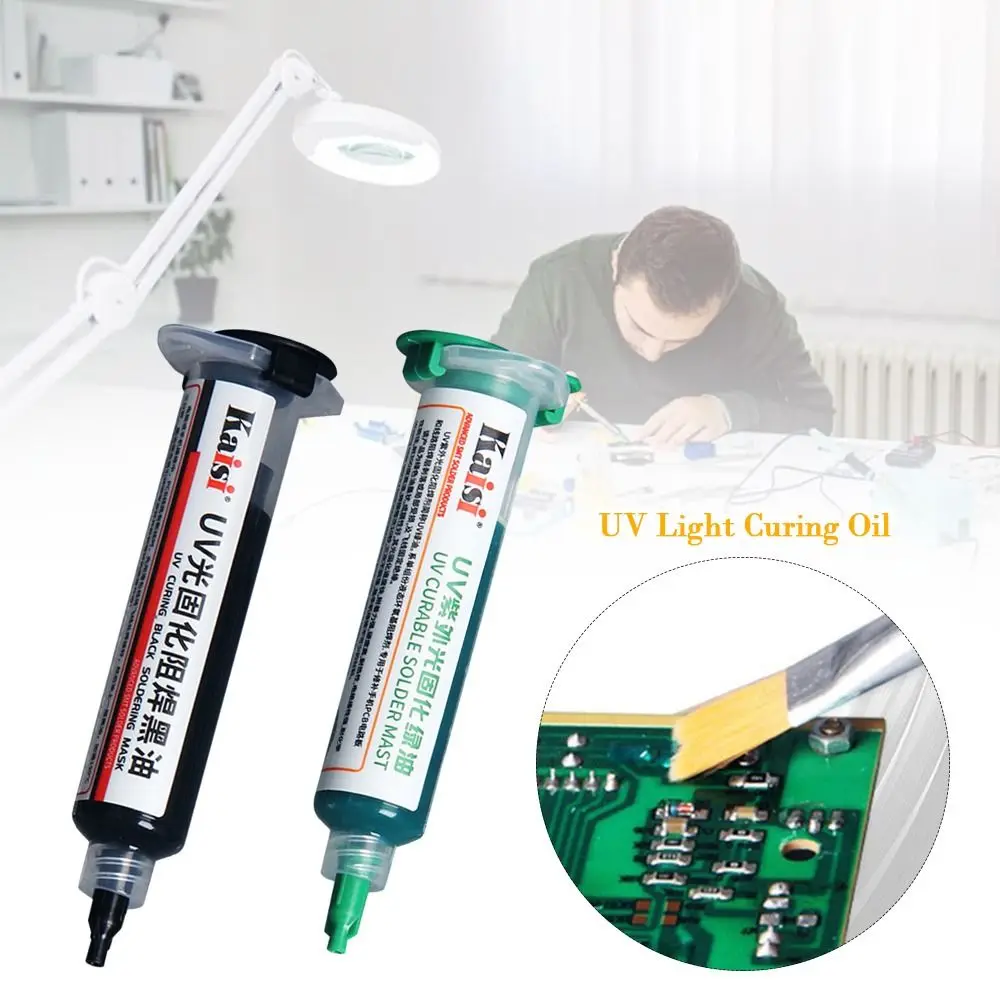

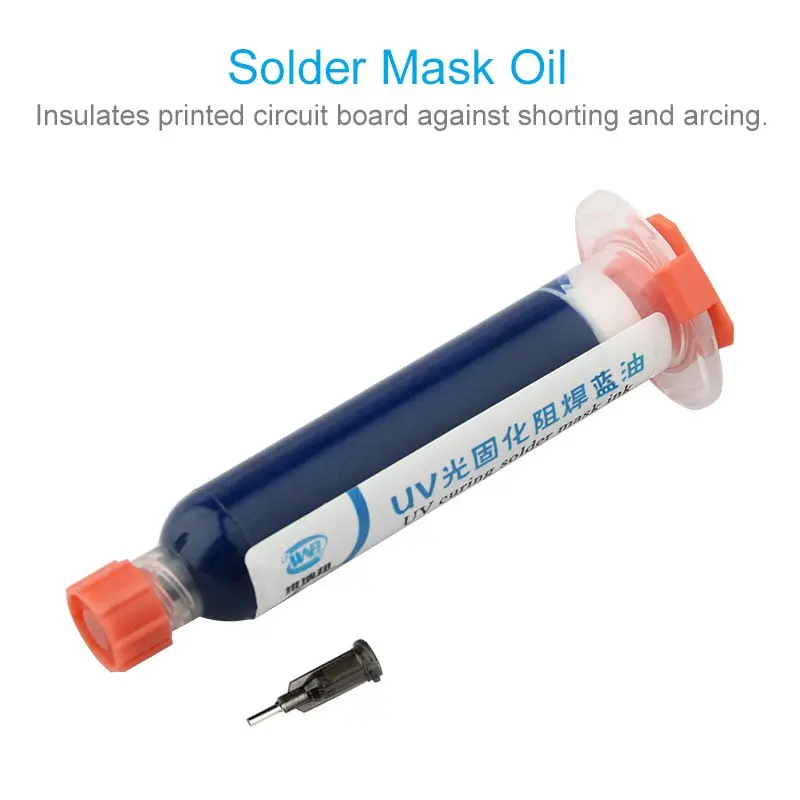

Паяльная маска представляет собой тонкий лакообразный слой полимера, который обычно наносится на медные дорожки печатной платы для защиты от окисления и предотвращения образования паяных перемычек между контактными площадками. Паяльная перемычка — это непреднамеренное электрическое соединение между двумя проводниками с небольшим каплей припоя, и платы могут предотвратить это с помощью паяльных масок. Паяльная маска не всегда используется для ручной пайки, однако она важна для плат массового производства, которые паяются автоматически с использованием методов пайки оплавлением или в ванне с припоем. В паяльной маске необходимо сделать отверстие везде, где компоненты припаяны после нанесения, что достигается с помощью фотолитографии.
Что такое паяльная паста?
Паяльная паста, также называемая паяльной пастой, представляет собой смесь мельчайших шариков припоя, содержащихся в специальной форме флюса для припоя, который является одним из важных материалов, используемых при производстве печатных плат для соединения компонентов поверхностного монтажа с контактными площадками на плате.
А также позволяют впаивать штифты через отверстия в пастообразные компоненты, печатая паяльную пасту в отверстиях. Это порошковый металлический припой, взвешенный в густой жидкой среде, называемой флюсом. паяльная паста — это форма припоя, которая используется в сочетании с инфракрасными машинами для оплавления в процессе сборки печатных плат.
Разница между паяльной маской и паяльной пастой
1. В отверстиях паяльной маски нет чернил для паяльной маски, однако на отверстия паяльной пасты нанесена паста.
2. Паяльная маска является частью печатной платы, а паяльная паста — нет, так как паяльная паста предназначена только для трафарета SMT.
3. Паяльная маска используется для чернил паяльной маски, а паяльная паста используется для пасты.
4. Паяльная маска применяется при изготовлении печатной платы, однако паяльная паста используется для сборки печатной платы SMT.
5.
