Сопротивление на тестере. Как измерить сопротивление мультиметром: пошаговая инструкция

В том, как замерить сопротивление мультиметром, учтите следующие моменты:

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

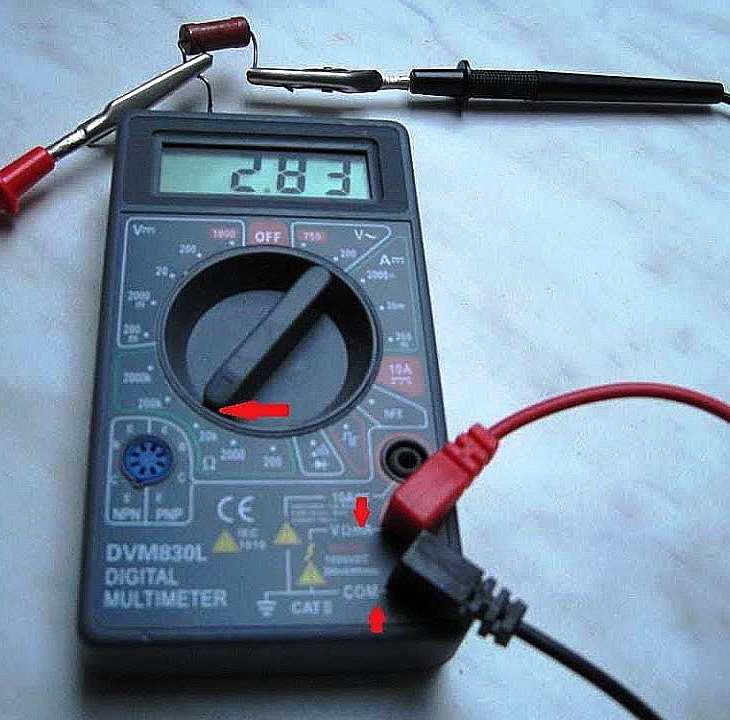

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Омы на мультиметре: как мультиметром проверить сопротивление

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

На всех мультиметрах имеется обязательное гнездо СОМ — в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

Гнездо СОМ мультиметра Clarke

Гнездо СОМ на мультиметре Mastertech

Стрелкой показано гнездо СОМ мультиметра Facom 714

Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

Fluke 87V разъем совмещен с вольтметром, диодным датчикком

Kemot – гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

Mastech – сопротивление, вольтметр, тестер для диодов в одном гнезде

Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде

 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 — 0,8 Ом. Если показывает бо́льшую цифру — значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении — значит цепь разомкнута. Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь — единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи — чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться — это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

Как измерить сопротивление | Hioki

Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и сопутствующая информация

Обзор

Электрическое сопротивление играет чрезвычайно важную роль в схемах электронных устройств. Такие устройства могут выйти из строя, если сопротивление в их цепях отклоняется от должного уровня. Однако электричества не видно. Для проверки правильности сопротивления цепи необходим специальный измерительный прибор.

Для измерения сопротивления необходим такой прибор, как тестер, но как выполняется такое измерение? На этой странице подробно описано, как можно использовать тестер или мультиметр для измерения сопротивления.

Как измеряется сопротивление?

Сопротивление измеряется с помощью такого прибора, как аналоговый или цифровой мультиметр. Оба типа приборов могут измерять не только сопротивление, но и ток, напряжение и другие параметры, поэтому их можно использовать в самых разных ситуациях.

Однако измерение сопротивления не включает измерение самого значения сопротивления цепи. Вместо этого сопротивление рассчитывается путем измерения тока и напряжения, приложенных к цепи. Когда ток подается на измеряемую цепь, в цепи (сопротивлении) появляется напряжение (точнее, падение напряжения). Сопротивление можно рассчитать, измерив ток и напряжение по закону Ома.

В результате можно определить значение сопротивления цепи, если известны измеренные значения тока и напряжения. Аналоговые мультиметры и цифровые мультиметры используют принцип измерения закона Ома для измерения сопротивления.

Измерение сопротивления аналоговым тестером

При измерении сопротивления аналоговым мультиметром отключите питание измеряемой цепи. Подключите красный щуп к положительному входному разъему с отметкой «+», а черный щуп — к входному разъему COM. Переключите прибор в режим Ω и установите кнопку диапазона в соответствии с ожидаемым сопротивлением цепи.

Закоротите черный и красный контрольные контакты и установите стрелку на 0 Ом с помощью ручки регулировки 0 Ом. Затем поместите красный и черный контрольные штырьки в контакт с обоими концами измеряемой цепи и считайте значение, показанное измерителем.

Имейте в виду, что подача напряжения на измерительные провода, когда прибор находится в режиме сопротивления, может повредить тестер. Кроме того, если вы не можете выполнить коррекцию 0 Ом, батарея аналогового мультиметра может быть разряжена. Если вы столкнулись с этой проблемой, проверьте напряжение батареи.

Всегда выполняйте настройку нуля при измерении сопротивления.
(механическая и электрическая установка нуля)
Ситуации, в которых подается напряжение, опасны, поэтому разделение имеет решающее значение.

Измерение сопротивления цифровым мультиметром

В целом сопротивление измеряется цифровым мультиметром так же, как и аналоговым мультиметром, и это очень простой процесс. Единственное отличие состоит в том, что значение указывается в цифровом виде, а не аналоговой стрелкой; в остальном основной метод в основном такой же. Однако цифровые мультиметры поддерживают два метода измерения:

В большинстве случаев при измерении сопротивления цифровым мультиметром используется метод измерения с двумя клеммами. В этом методе применяется постоянный ток и измеряется значение сопротивления с помощью вольтметра прибора. Этот метод такой же, как и в аналоговых мультиметрах. Однако недостатком двухполюсного измерения является получение значений сопротивления, которые включают проводку между прибором и измеряемой цепью.

Чтобы свести к минимуму влияние этого дополнительного сопротивления, измерительные провода закорачивают перед измерением, чтобы скорректировать значение сопротивления до нуля. Однако этот метод не может полностью устранить последствия. Для устранения этого недостатка было создано четырехтерминальное измерение. Четырехконтактное измерение использует четыре измерительных провода и отдельные цепи вольтметра и амперметра.

Существуют различные типы сопротивления, включая сопротивление проводов, реле и разъемов, а также внутреннее сопротивление батарей, поэтому важно использовать правильный прибор для выполнения поставленной задачи измерения. Покупая инструмент, выберите тот, который подходит для ваших целей.

Источники погрешности при измерении сопротивления

Сопротивление проводки измерительных проводов не является единственным фактором, влияющим на результаты измерения значения сопротивления. Следующие факторы также играют роль:

• Электродвижущая сила
• Тепловой шум
• Ток утечки
• Диэлектрическая абсорбция
• Шум трения
• Внешний шум
• Измерители температуры, влажности и ветра
• снижают функциональность
влияние температуры и других факторов, например, путем считывания разницы между температурным датчиком, подключенным к измерителю, и эталонной температурой и соответствующей корректировки значений сопротивления. Если измеренные значения сопротивления демонстрируют нестабильность, вам необходимо оценить, какие факторы влияют на измерение, и принять меры для их устранения.

Rt = Rt0 × { 1 + αt0 × (t — t0) }

Rt：Фактически протестированное сопротивление [Ом]
Rt0：Компенсированное сопротивление [Ом]
t0：Опорная температура [°C]
t：Текущая температура окружающей среды [°C]
αt0：Температурный коэффициент при t0


Используя измеритель сопротивления с температурной компенсацией, вы можете автоматически фиксировать значение сопротивления, преобразованное в температуру.

Используйте четырехконтактный измеритель сопротивления для более точного измерения низкого сопротивления.

Аналоговые мультиметры и цифровые мультиметры используют закон Ома для расчета сопротивления на основе тока и напряжения, а не измерения самого сопротивления. Оба типа инструментов используются одинаково. Цифровые приборы обеспечивают такие функции, как измерение с четырьмя клеммами для большей точности.

На значения сопротивления влияют различные внешние воздействия. Если результаты измерения демонстрируют нестабильность, необходимо определить причину и принять меры для ее устранения.

Applications

How to Use

Related Products

• Resistance Meter RM3544
• Resistance Meter RM3548
• Resistance Meter　RM3545
• HiTester 3030-10
• Battery HiTester　BT3562A

What is a Cell Resistance Tester?

Последнее обновление: 12 ноября 2020 г.

Что означает тестер сопротивления клеток?

Тестер сопротивления ячейки — это устройство, используемое для измерения сопротивления току (т. е. электрического сопротивления) в электрических ячейках. Доступны различные тестеры сопротивления и методы для проверки состояния цепи или части оборудования. Сопротивление измеряется в омах, что обозначается греческой буквой омега (Ω).

Испытание сопротивления электрического оборудования охватывает широкий спектр методов в зависимости от характера тестируемой ячейки/схемы и типа требуемого испытания. Например, в то время как измерение контактного сопротивления на полюсах может дать результат в диапазоне десятков микроом, измерение сопротивления изоляции в автоматическом выключателе составляет порядка 1000 МОм. Обе эти формы классифицируются как испытания на сопротивление, но испытательное оборудование и методы для каждой из них различаются в зависимости от целей и объектов, подлежащих испытанию.

Многие компоненты, такие как нагревательные элементы и резисторы, имеют фиксированное значение сопротивления, напечатанное на паспортной табличке компонента или указанное в соответствующих руководствах. Иногда указывается диапазон допуска, и в этом случае требуется, чтобы измеренное значение сопротивления находилось в пределах указанного диапазона. Любое значительное изменение значения фиксированного сопротивления может указывать на проблему.

Тестер сопротивления элементов используется для определения состояния компонента или цепи. Чем больше сопротивление в цепи, тем меньше ток. Аномально высокое сопротивление может быть вызвано поврежденными проводниками, которые либо перегорели, либо испытали коррозию.

Рис. 1. Два цифровых мультиметра, которые можно использовать для проверки сопротивления элементов. (Источник: «7,5-разрядный настольный мультиметр Keithley DMM7510» от eevblog имеет маркировку CC0 1.0, а «File:Digital Multimeter Aka.jpg» от Андре Карвата, также известного как Aka, имеет лицензию CC BY-SA 2.5)

Все проводники обычно испускают свет некоторое тепло, и перегрев часто связан с сопротивлением. Это можно свести к минимуму, если тщательно контролировать сопротивление. Коррозия может увеличить сопротивление в электрической цепи. Чрезмерное сопротивление в цепи также может вызвать проблемы с напряжением. По этим причинам важно, чтобы сопротивление было измерено и сведено к минимуму.

Advertisement

Corrosionpedia объясняет тестер сопротивления элементов

Обычно сопротивление электронных и электрических компонентов изначально низкое и со временем увеличивается из-за таких факторов, как износ и коррозия. Однако такие нагрузки, как двигатели, со временем имеют тенденцию к снижению сопротивления из-за пробоя изоляции и влаги.

Некоторые факторы, которые могут повлиять на результат теста, включают посторонние вещества (например, грязь или масло), контакт пальцев с металлическими концами измерительных проводов или параллельные цепи, которые возникают, когда пальцы соприкасаются с цепью и становятся параллельными путь сопротивления, который снижает общее сопротивление цепи.

Как выполнить тест сопротивления элемента с помощью мультиметра

Общие шаги для выполнения теста сопротивления элемента с помощью обычного мультиметра:

• Отключите питание цепи.
• Если в цепи есть конденсатор, его следует разрядить перед измерением сопротивления.
• Поверните диск выбора режима измерительного прибора на сопротивление или Ом. Показание должно отображать нулевое сопротивление до того, как измерительные провода будут подключены к каким-либо компонентам.
• Вставьте черный щуп в разъем COM.
• Вставьте красный провод в гнездо VΩ.
• Подсоедините измерительные провода пробника к тестируемому компоненту, убедившись, что контакт между измерительными проводами и цепью надежный.
• Считайте результат измерения на дисплее тестера.
• По окончании проверки отсоедините выводы в обратном порядке: сначала красный, затем черный.
• Выключите тестер, чтобы не разрядить батарею.

Для измерений очень низкого сопротивления используйте относительный режим, также называемый нулевым или дельта-режимом (Δ), поскольку он автоматически вычитает сопротивление измерительных проводов.

При работе с печатной платой может возникнуть необходимость приподнять один из выводов резистора над платой, чтобы получить точные измерения.
