Что представляет собой микросхема TDA7560. Какие основные характеристики и преимущества у этого усилителя. Как собрать усилитель на TDA7560 своими руками. На что обратить внимание при монтаже.

Содержание

Основные характеристики микросхемы TDA7560

TDA7560 — это мощная микросхема четырехканального усилителя звука, предназначенная для использования в автомобильных аудиосистемах. Вот ее ключевые параметры:

  • Напряжение питания: 6-18 В (номинальное 14,4 В)
  • Максимальная выходная мощность:
    • 4 x 45 Вт (на нагрузке 4 Ом)
    • 4 x 77 Вт (на нагрузке 2 Ом)
  • Коэффициент нелинейных искажений: 0,1%
  • Диапазон воспроизводимых частот: 20 Гц — 20 кГц
  • Коэффициент усиления: 26 дБ
  • Отношение сигнал/шум: 95 дБ

Как видим, микросхема обеспечивает высокую выходную мощность при низком уровне искажений, что делает ее отличным выбором для автомобильных усилителей.

Преимущества использования TDA7560

Микросхема TDA7560 имеет ряд важных преимуществ:


  1. Высокая выходная мощность — до 77 Вт на канал
  2. Четыре независимых канала усиления в одном корпусе
  3. Низкий уровень искажений и шумов
  4. Встроенные схемы защиты от перегрева и короткого замыкания
  5. Возможность работы на нагрузку 2 Ом
  6. Широкий диапазон питающих напряжений
  7. Простота применения — требуется минимум внешних компонентов

Все это делает TDA7560 отличным выбором для создания мощных автомобильных усилителей звука.

Схема включения усилителя на TDA7560

Рассмотрим типовую схему включения усилителя на микросхеме TDA7560:

«`
TDA7560 IN1 IN2 IN3 IN4 OUT1 OUT2
OUT3 OUT4 +12V GND «`

На схеме показаны основные элементы усилителя:

  • Четыре входа (IN1-IN4) для подключения источников сигнала
  • Четыре выхода (OUT1-OUT4) для подключения динамиков
  • Линии питания (+12V) и заземления (GND)

Для корректной работы усилителя необходимо добавить несколько внешних компонентов:

  1. Входные разделительные конденсаторы (0,1-1 мкФ)
  2. Конденсатор большой емкости (2200-4700 мкФ) на линии питания
  3. Резисторы обратной связи (обычно 20-47 кОм)

Особенности монтажа усилителя на TDA7560

При сборке усилителя на TDA7560 нужно учитывать следующие моменты:


  1. Обеспечить хороший теплоотвод для микросхемы. Рекомендуется использовать массивный алюминиевый радиатор.
  2. Использовать качественные толстые провода для цепей питания и выходов на динамики.
  3. Разместить фильтрующие конденсаторы питания максимально близко к выводам микросхемы.
  4. Применить экранированные провода для входных сигналов, чтобы избежать наводок.
  5. Обеспечить надежное заземление всех компонентов схемы.

Применение TDA7560 в автомобильных аудиосистемах

Микросхема TDA7560 отлично подходит для создания мощных автомобильных усилителей. Ее можно использовать в следующих конфигурациях:

  • Четырехканальный усилитель для фронтальных и тыловых динамиков
  • Трехканальный усилитель (2 канала на фронтальные динамики + 1 мостовой канал на сабвуфер)
  • Двухканальный мостовой усилитель высокой мощности

Благодаря высокой выходной мощности и низким искажениям, TDA7560 позволяет создать качественную аудиосистему в автомобиле.

Сравнение TDA7560 с другими автомобильными усилителями

Как TDA7560 выглядит на фоне других популярных микросхем автомобильных усилителей? Давайте сравним:


ПараметрTDA7560TDA7388TDA7850
Количество каналов444
Макс. мощность (4 Ом)4 x 45 Вт4 x 35 Вт4 x 50 Вт
Макс. мощность (2 Ом)4 x 77 Вт4 x 50 Вт4 x 85 Вт
КНИ0,1%0,2%0,1%

Как видим, TDA7560 обеспечивает отличный баланс между мощностью и качеством звука, превосходя TDA7388 и лишь немного уступая TDA7850 по максимальной мощности.

Возможные проблемы при использовании TDA7560

Несмотря на надежность микросхемы TDA7560, при ее использовании могут возникнуть некоторые проблемы:

  1. Перегрев при недостаточном охлаждении
  2. Искажения звука при превышении максимальной мощности
  3. Выход из строя при коротком замыкании на выходе
  4. Наводки и шумы при неправильной разводке платы

Чтобы избежать этих проблем, следует:

  • Обеспечить эффективный теплоотвод
  • Не превышать рекомендуемую выходную мощность
  • Использовать предохранители на выходах
  • Тщательно проектировать печатную плату, разделяя сигнальные и силовые цепи

Заключение: стоит ли использовать TDA7560 в своих проектах?

Микросхема TDA7560 представляет собой отличный выбор для создания мощных автомобильных усилителей звука. Она обеспечивает:


  • Высокую выходную мощность
  • Низкий уровень искажений
  • Простоту применения
  • Надежность работы

Эти качества делают TDA7560 привлекательным решением как для любителей, так и для профессионалов. Если вы планируете собрать качественный четырехканальный усилитель для автомобиля, TDA7560 определенно заслуживает вашего внимания.

При правильном подходе к проектированию и монтажу, усилитель на TDA7560 способен обеспечить отличное качество звука и высокую надежность, что критически важно для автомобильных аудиосистем.


Автомобильный усилитель на TDA7560 4 канала по 77Вт


Усилитель на ТДА 7560

Можно спорить до хрипоты какой вариант усилителя лучше выбрать. С одной стороны перед любым УМЗЧ (усилителем мощности звуковых частот) стоят те или иные задачи, предъявляются критерии к качеству и другим параметрам. В качестве элементной базы можно выбрать транзисторы или даже лампы, но проще, быстрее и надёжнее (особенно для тех, кто собирает свой усилитель в первый раз), конечно, будут микросхемы.

  • С ними будет сложно ошибиться, так как основная «логика» уже выполнена в едином корпусе и оттестирована производителем.
  • Для самостоятельной сборки понадобится минимум деталей.
  • Качество конечного изделия будет ожидаемым.
  • Традиционно меньшие габариты.
  • А также меньшая сложность проектирования печатной платы.

Из-за расхождений в подходах к проектированию и различий в требованиях к выходным параметрам, производители реализуют большое количество разных микросхем. По выбору наиболее подходящего чипа можно написать отдельную книгу, но она устареет еще до того, как её напечатают.

Ниже остановимся на конкретном решении — ТДА 7560.

Характеристики TDA 7560

Данная микросхема представляет собой мостовой УМЗЧ класса AB, поддерживающий работу одновременно с четырьмя каналами звука.

Коэффициент усиления – до 27 дБ.

Мощность на выходе может достигать:

  • При нагрузке (динамике) 4 Ом – 45 Вт;
  • Для 2 Ом – 77 Вт.
  • Пиковое (кратковременное) значение – 80 Вт для 2 Ом и 50 Вт для 4 Ом нагрузки.

Коэффициент искажения – не более 0,006% (для мощности в 4 Вт).

Питающее напряжение – не более 28 В (для коротких импульсов, менее 50 мс – не выше 50 В), номинальное – 18 В.

Температура корпуса не должна превышать показателя в 150 °С.

Весьма неплохие характеристики, подходящие для широкого круга задач в бытовых условиях. Но наличие интерфейсов управления (Mute и Stand-By) и работа сразу с 4 каналами как-бы намекает на узкую нишу – автомобильная стереосистема.

Распиновка

Схема актуальна для корпуса flexiwatt25 при виде сверху.

Рис. 1. Схема корпуса flexiwatt25 (виде сверху)

Типовая схема реализации усилителя на TDA 7560

Производитель приводит одну схему, подходящую как для тестирования микросхемы, так и для реализации полноценного четырёхканального усилителя. Она ниже.

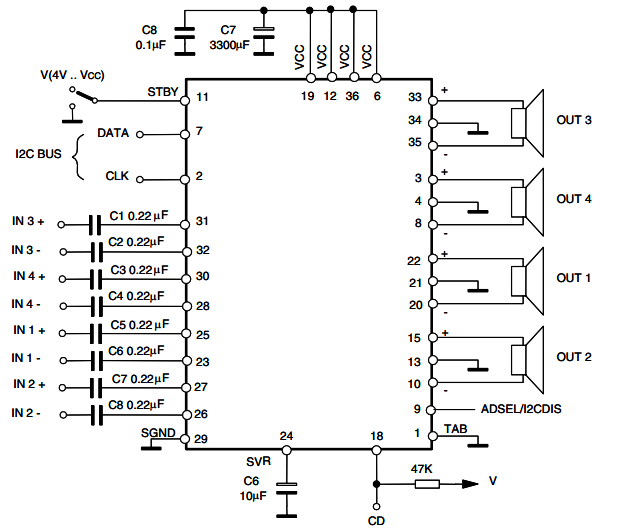

Рис. 2. Типовая схема реализации усилителя на TDA 7560

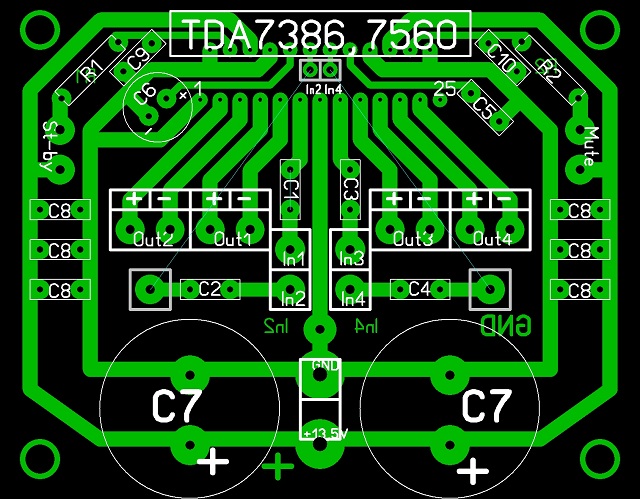

Производитель даже предлагает вариант готовой печатной платы (можно найти в даташите).

Если планируется эксплуатация на предельной мощности, обязательно стоит задуматься о хорошей системе охлаждения (пассивный радиатор с большой площадью или с принудительным охлаждением вентилятором).

Адаптированный вариант с регулировкой тембра

Рис. 3. Вариант схемы с регулировкой тембра

Как видно выше, сама схема не сильно отличается от рекомендуемой производителем.

Однако, здесь объединены входы попарно. Теперь о том, почему это сделано.

Дело в том, что входной сигнал будет пропускаться через темброблок, собранный на основе TDA1524, а она в свою очередь работает только с двумя каналами.

Конечно, можно реализовать два независимых темброблока, и тогда каналы можно будет не объединять.

Итак, сама схема блока регулировки.

Рис. 4. Схема блока регулировки

Подключать к питанию схему регулятора лучше всего через стабилизатор напряжения.

Пара слов о блоке питания

Максимальная мощность 77 Вт * 4 канала – получается уже более 300 Вт. Конечно, это далеко от реального потребления, но блок питания для схем, обозначенных выше, должен обеспечивать минимум 100 Вт на выходе.

Готовые варианты БП мы рассмотрели ранее, например:

  • Для автомобилей на основе импульсных трансформаторов;
  • БП на основе классических трансформаторов;
  • И т.д.

Вы можете использовать свой вариант, актуальный для ваших условий эксплуатации.

Автор: RadioRadar

УНЧ на TDA7560 для домашней акустики

Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант — микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки. Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу — от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот. Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт — кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 — 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если сигнал будет подаваться от звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно. Для подключения динамических головок использовались «шпильки» от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Список радиоэлементов
При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах. Микросхема TDA7384 снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода. На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ. Управлять усилителем на TDA7560 по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня. Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания. На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un.n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм.

По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область

Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ

ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
Усилитель
МикросхемаTDA75601Поиск в магазине ОтронВ блокнот
Электролитический конденсатор0. 47 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор4700мкФ 35В2Поиск в магазине ОтронВ блокнот
Конденсатор1 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор0.47 мкФ1Поиск в магазине ОтронВ блокнот
Резистор1 кОм4Поиск в магазине ОтронВ блокнот
Резистор 10 кОм2Поиск в магазине ОтронВ блокнот
Переменный резистор2Поиск в магазине ОтронВ блокнот
Темброблок
МикросхемаTDA1524A1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор100 мкФ1Поиск в магазине ОтронВ блокнот
Электролитический конденсатор25 мкФ2Поиск в магазине ОтронВ блокнот
Электролитический конденсатор10 мкФ2Поиск в магазине ОтронВ блокнот
Конденсатор15 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор47 нФ2Поиск в магазине ОтронВ блокнот
Конденсатор220 нФ1Поиск в магазине ОтронВ блокнот
Конденсатор100 нФ4Поиск в магазине ОтронВ блокнот
Конденсатор10 нФ2Поиск в магазине ОтронВ блокнот
Переменный резистор50 кОм4Поиск в магазине ОтронВ блокнот
Резистор 2. 2 кОм1Поиск в магазине ОтронВ блокнот
Резистор 4.7 кОм2Поиск в магазине ОтронВ блокнот
Резистор 220 Ом2Поиск в магазине ОтронВ блокнот
S1Тумблер1Поиск в магазине ОтронВ блокнот
Добавить все
Прикрепленные файлы:
  • TDA7560.lay (32 Кб)
Теги:
  • УНЧ
  • Sprint-Layout

Tda7560 даташит на русском — Вместе мастерим

Начальство в отпуске, На работе анархия. Пятница. Все проекты и текучка выполнены. Можно уделить пару часов личным автомобильным делам.

Я решил не писать отчет, я решил сделать реферат. Или научно исследовательскую работу, проанализировав посты и комментарии и сделать большой пост о данной доработке.

1) Используемые статьи и их авторы.
al13l www.drive2. ru/l/1307802/ — Именно эта статья рассеяла все сомнения.
Mordvin113 www.drive2.ru/l/6667614/ — Очень помогла данная статья
Serhioos www.drive2.ru/l/4993448/ — Тоже очень помогла данная статья

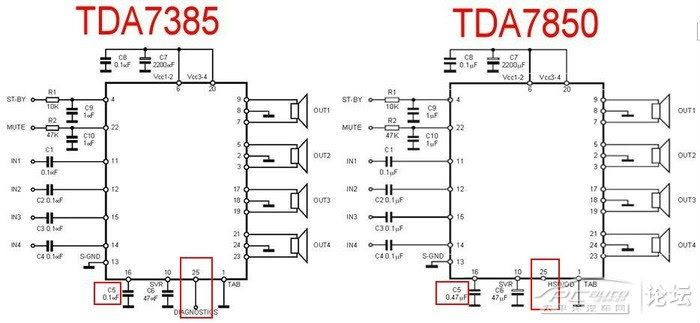

2.1) Основные характеристики TDA7385

2.2) Основные характеристики TDA7560

-Остальное лень переводить Но суть такая, что данная микросхема по сравнению с обычной крутая, как Чак Норрис (Так написано в Даташите). Если хотите пропустите его через переводчик будет более менее понятно.

3) Нюансы перепайки

4) Сложности
— При высверливании радиатора есть шанс пробить конденсатор, лучше подложить туда стальную пластинку когда будете сверить.
— При выпаивании старой микросхемы и чистке отверстий есть шанс перегреть плату и выдрать контактную гильзу.
— После монтажа новой микросхемы, необходимо осмотреть контакты под микроскопом, и прозвонить тестером. чтобы не было короткого замыкания.
— Читаем очень грамотный комментарий от andygl
«Обалдеть!Разворошил осиное гнездо!Теперь по теме, замена микросхемы усилителя повысит мощность, но самое главное качество звука.А теперь очень важное замечание!Все кто захочет пойти этим путём перед заменой убедитесь что по схеме у вас не задействован вывод диагностики, 25 вывод если он задействован в схеме вашего аппарата при замене вы услышите тишину.Смотрите линейку TDA 7384,TDA7386,TDA7560 этот вывод имеет другое значение, у TDA7381,TDA7382,TDA7383,TDA7385 этот вывод работает и даёт сигнал диагностики для разрешения звука.Всю линейку я не смотрел, смотрите pdf и схему своего аппарата.Уже объяснял человеку который заменил микросхему что микруха в порядке, он думал что купил бракованную.»
— Вообще читаем все комментарии в статьях ссылки на которые я дал в начале.

5) Что изменилось?
Я взял CD диск с классической музыкой и Сборник Рок музыки, послушал несколько песен на громкости 10-15-20-25-30. Набросал табличку. Хрипы искажения начинали появляться у меня от 22, а к 30 это уже было не приятно слушать. Из настроек были БАСС +2 остальное по Нулям.
После перепайки сразу пошел тестировать.
На классической музыке искажения отсутствовали даже на 32
На рок музыке появлялись на 30, если обращать внимание и то только в некоторых песнях. На 32 были небольшие искажение в средних частотах. При это Сразу понизил БАСС до +1. на тестируемых песнях низкие частоты стали без искажений.
При прослушивании MP3 через эумятор CD чейнджера YATOR. Искажения отсутствовали на всех композициях. Возможно это связанно, что он в принципе играет тише.

PS Данная статья носит сугубо ознакомительный характер и не призывает не к каким действиям.

Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант – микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки.
Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу – от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот.
Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт – кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 – 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если сигнал будет подаваться от звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно.
Для подключения динамических головок использовались «шпильки» от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Цена: $5.01

Замена выходного усилителя мощности автомагнитолы

Микросхема предназначена для использования в качестве выходных усилителей мощности в автомобильной и некоторой бытовой радиоаппаратуре.
TDA7560 является одной из мощнейших в серии TDA — 4 канала по 77Вт при питании 12В бортовой сети автомобиля. Усилитель, собранный на микросхеме TDA7560 имеет минимальные коэффициент нелинейных искажений и уровень собственных шумов.

Основные характеристики TDA7560:

Напряжение питания от 6 до 18 Вольт
Пиковое значение выходного тока 9А
Выходная мощность на 4 Ом 10% THD 30Вт
Выходная мощность на 4 Ом 1% THD 23Вт
Выходная мощность на 2 Ом 10%THD 55Вт
Выходная мощность на 2 Ом 1% THD 43Вт
Максимальная выходная мощность на нагрузке 4Ом 45Вт
Максимальная выходная мощность на нагрузке 2Ом 77Вт
Коэффициент усиления 26дБ
Сопротивление нагрузки не менее 2 Ом
Температура кристалла 150 градусов Цельсия
Диапазон воспроизводимых частот 20-20000 Гц.

Кроме того TDA7560 имеет защиту от короткого замыкания нагрузки и от перегрева кристалла.

Для замены выходного усилителя мощности автомагнитолы на Али был выбран лот и сделан заказ.
Прислан был замотанным в стрейч-пленку

При заказе не обратил внимание на строку у продавца «Tda7560 TDA7560A TDA7560B» — после получения уже узнал разницу 🙁
7560 и 7560А имеют разное количество ножек, имеются отличия по дополнительным функциям (наличие/отсутствие включения питания антенны) и естественно поэтому есть разница в распиновке.
Продавец конечно мягко говоря «неправ» — на фото указана 7560, а прислана 7560А, но претензий продавцу я не предъявлял, т.к. внимательно «изучив вопрос» понял, что не требуется сложных переделок для использования присланной

Сравнив даташиты TDA7560 и TDA7560А пришел к выводу, что можно просто исключить «крайние» с двух сторон ноги и по идее должно все заработать.
В «процессе», изучая даташит установленного усилителя обнаружились несоответствия рекомендуемой и используемой в магнитоле емкости (1000µF вместо 2200µF) — что вероятно дополнительно ухудшало качество звука, решено было «доработать» и эту «недоработку»- было решено заменить на максимально большую емкость конденсатора (которую по размерам можно было «засунуть»).

Разница между 7560 и 7560А

Фотографии процесса замены микросхемы

Откручиваем болтики (для снятия платы усилителя) и разъединяем шлейф. В Вашем случае процедура разборки может заметно отличаться в зависимости от модели подопытного.

Выпаиваем усилитель… Для простоты легче кусачками откусить микросхему и выпаять контакты по отдельности. Я выпаивал — мне нужен был целым выпаянный «экземпляр» 🙂


Уже с впаянным новым усилителем- как так и было 😉


стрелки указывают подогнутые «лишние» ноги усилителя и емкость, которую заменил.

Естественно надо нанести термопасты слой (я сначала начал совсем забыл про нее, и пришлось разбирать все)

Результат несложного ремонта и «апгрейда» 🙂

После замены все сразу заработало… никаких проблем из-за использования несколько иной модификации усилителя не возникло 🙂
Как мне кажется даже несколько изменилось звучание низов — вполне вероятно дело в увеличенной емкости конденсатора.

Работы «на 15 минут», и ее можно сделать самому! Смело можно брать вариант усилителя с буквой «А», если Вас не интересует управление активной антенной (и если оно у Вас вообще присутствует).

Подобным образом можно заменить выходной усилитель и другой «модификации» — как видите все элементарно :)))

ПРОСТОЙ УСИЛИТЕЛЬ МОЩНОСТИ НА МИКРОСХЕМЕ TDA7384 ИЛИ TDA7560

принципиальная схема, чертеж печатной платы, описание

    Микросхемы TDA7384 TDA7560 представляет собой мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью. Работает он в режиме АВ и предназначены для применения в автомобильной звуковоспроизводящей аппаратуре.


Рисунок 1 — габаритные размеры TDA7384 TDA7560

    Конструктивно усилитель выполнен в пластмассовом корпусе Flexiwatt25 с 25-ю жесткими лужеными выводами (рис. 1). Задняя плоская сторона корпуса — металлическая теплоотводящая пластина. Этой стороной микросхему крепят к массивной стенке аппарата, предварительно покрыв площадь стыка теплопроводной смазкой. Масса прибора — не более 10 г.


Рисунок 2 — схема включения TDA7384 TDA7560

Основные технические характеристики TDA7384 и TDA7560

ПАРАМЕТР

TDA7384

TDA7560

Потребляемый ток, мА, в отсутствие сигнала при отключенной нагрузке

120…350

120…320

типовое значение

190

190

Коэффициент усиления по напряжению, дБ, минимальный

25…27

25…27

типовое значение

26

26

Разброс значений коэффициента усиления по каналам, дБ, не более

±1

±1

Выходная мощность одного канала, Вт, не менее, при напряжении питания 13,2 В и коэффициенте нелинейных искажений 10% на нагрузку:
4 Ома
2 Ома

22
не вкл

25
45

Выходная мощность одного канала, Вт, не менее, при напряжении питания 13,2 В и коэффициенте нелинейных искажений 0,8% на нагрузку:
4 Ома
2 Ома

17
не вкл

19
34

Коэффициент нелинейных искажений, % (типовое значение), при выходной мощности 4 Вт

0,04

0,006

Наибольшее напряжение собственных шумов, мкВ, в частотной полосе от 20 Гц до 20 кГц

70

70

типовое значение

50

50

Наименьшее значение верхней частоты полосы пропускания, кГц, при выходной мощности 0,5 Вт

100

200

Нижняя частота полосы пропускания, Гц, при емкости входных разделительных конденсаторов 0,22 мкФ

20

20

Входное сопротивление, кОм, не менее

70

70

типовое значение

100

120

Потребляемый ток по выводу 4 в режиме «Stand-By», мкА

100

75

Уменьшение уровня выходного сигнала при переходе в режим «Mute», дБ, не менее, при выходной мощности 4 Вт

80

80

типовое значение

90

90

Потребляемый ток по выводу 22 в режиме «Mute», мкА

5…20

7…18

характеристики получены при напряжении питания 14,4 В, сопротивлении нагрузки 4 Ом, частоте входного сигнала 1 кГц, температуре окружающей среды 25°С.

Предельные эксплуатационные значения

Наибольшее напряжение питания без выходного сигнала, В

28

28

Наибольшее импульсное напряжение питания, В, при длительности импульса не более 50 мс

50

50

Наибольшая амплитуда выходного импульсного тока, А, при частоте выходного сигнала 10 Гц и скважности 10

4,5

9

при одиночных импульсах длительностью не более 100 мкс

5,5

10

Максимальная выходная мощность одного канала, Вт (типовое значение)

40

55

Наибольшая рассеиваемая мощность, Вт, при температуре корпуса 70°С

80

80

Тепловое сопротивление кристалл—теплоотводя-щая пластина, °С/Вт, не более

1

1

Наибольшая температура кристалла, °С

150

150

Температурный рабочий интервал, °С

-55…+ 150

-55…+150

Микросхемы TDA7384 TDA7560 TDA7384. pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ    При минимуме необходимых внешних компонентов микросхема обеспечивает возможность построения четырехканального усилителя, реализации функций оперативного бесшумного выключения выходного сигнала («Mute») и перехода в ждущий режим («Stand-By»). Усилитель обладает низким уровнем собственных шумов и малым коэффициентом гармоник. Благодаря построению выходных ступеней усилителя по мостовой схеме нет необходимости в разделительных конденсаторах.

    Микросхема снабжена встроенными узлами защиты от замыкания выхода и выходных проводников на плюсовой провод питания и общий провод, а также от подачи напряжения питания в обратной полярности и перегревания. Предусмотрено подключение нагрузки с большим индуктивным сопротивлением. Микросхеме не грозит отключение общего провода.
    На рис. 2 представлены структурная схема усилителя, его цоколевка и типовая схема его включения. С выводом 1 электрически соединена теп-лоотводящая пластина корпуса. Вывод 25 — свободный. Минимальная рекомендуемая емкость конденсатора С10— 10 мкФ.
    Управлять усилителем ЗЧ по входам «Mute» и «Stand-By» можно сигналами, снимаемыми непосредственно (без промежуточного усиления) с портов микропроцессора или с выходов логических элементов микросхем структуры КМОП. Усилитель переключается в указанные режимы при подаче на выводы 22 и 4 напряжения низкого уровня.
    Высокий уровень управляющих сигналов соответствует напряжению 3,5 В и более, низкий — 1,5 В и менее. Если режимы «Mute» и «Stand-By» не используют, соответствующие выводы микросхемы (22 и 4) следует подключить непосредственно к плюсовому выводу питания.
    На рис. 3—5 показаны зависимости потребляемого одним каналом микросхемы TDA7384A тока Iпот, выходного напряжения Uвых и максимальной выходной мощности одного канала Рвых для двух значений коэффициента гармоник Кг от напряжения питания Uип. На рис. 6 и 7 представлены частотные характеристики коэффициента гармоник и подавления пульсаций напряжения питания Un. n (Rвых— выходное сопротивление источника сигнала; U.эфф — эффективное напряжение пульсаций), а на рис. 8, 9 — зависимости коэффициента гармоник для двух значений частоты сигнала и суммарной рассеиваемой мощности Ррвс.сумм при одновременной работе всех каналов и КПД усилителя от суммарной выходной мощности Рвых. сумм.

По материалам О. ДОЛГОВ, В. ЧУДНОВ Московская область

Микросхемы TDA7384 TDA7560 TDA7384.pdf TDA7560.pdf мостовой четырехканальный усилитель мощности ЗЧ с высокой выходной мощностью в режиме АВ





ПЕРЕЧЕНЬ МИКРОСХЕМ С ОДИНАКОВОЙ ЦОКОЛЕВКОЙ (ЗАМЕНА)

ПАРАМЕТР

ПАРАМЕТР ДЛЯ МИКРОСХЕМЫ

TDA7381

TDA7382

TDA7383

TDA7384

TDA7385

TDA7386

TDA7560

Тип корпуса

FLEXIWATT25

Коф усиления, дБ

26

Напряжение питания, В

9…18

Выходная мощность при THD 10%

18

22

22

22

22

24

25   45

Выходная мощность при THD 1%

14

18

18

18

18

19

19   34

Максимальная выходная мощность (на вход подается прямоугольный сигнал амплитудой 100 мВ), именно это и пишут на «мордах» магнитол.

30

30

35

40

35

45

50   80

THD, %, при P=4W

0,04

0,04

0,05

0,04

0,04

0,04

0,006

Входное сопротивление, кОм

100

Диагностика, вывод 25 задействован.

ДА

ДА

ДА

НЕТ

ДА

НЕТ

НЕТ

Наряжение на входах управления MUTE и St-By для включения в рабочий режим не менее, В

3,5


Голубым обозначены параметры для нагрузки 2 Ома, обратите внимание — на 2 Ома может работать только TDA7560 (!)
Розовым обозначен один ньюансик — у этих микросхем имеется диагностический выход, который подается на цетральный процессор и если в магнитоле он задействован то микросхему можно заменить только на имеющую диагностический выход, иначе ЦП попросту не даст разрешения на работу регулятора громкости и тембра, а некоторые вообще могут не включится… Ну а для изготовления отдельного усилителя это значения не имеет.

      На рисунке 2 приведен эскиз печатной платы, чертеж в формате lay тут, в jpg тут, в jpg рисунок уже развернут, т.е. подготовлен для лазерного утюга. Перемычка J1 разнесена по высоте, просто не захотелось тащить сверхтонкие дорожки между выводами, да и двухстороннюю плату делать для такого примитива тоже как то не серьезно…
      Греются микросхемы довольно не плохо и хоть рабочая температура больше 100 град. Цел. на радиатор лучше не скупиться.

320W Power Audio усилитель, включенный с помощью 14,4 В — 2 Ом с использованием TDA7560 IC + PCB

Рис. 1 — 320W AUDIO AMPLIFIE кликните сюда!

Это простая схема усилителя высокой мощности, где 320 Вт разделены на 4 выхода с 2 Ом. Этот усилитель способен обеспечить 50 Вт мощности на канал, всего 200 Вт звуковой мощности.


Но какое название написано 320W ? Правильно, схема усилителя с TDA7560 , для которой он является базой этого усилителя, была рассчитана на обеспечение максимальной мощности 80 Ватт на канал при нагрузке 2 Ом с питанием от 14,4В.

Что открывает большие возможности для тех, кто обычно не использует симметричное питание, а также вы можете использовать эту схему как усилитель в своем автомобиле.

Поскольку подключенный автомобиль обеспечивает примерно 14,4 В , который служит для зарядки аккумулятора, и не принимая во внимание, что эта цепь также может питаться напрямую от 12 В , что было бы, когда автомобиль выключен.

Вас также могут заинтересовать:

Параметры выходной мощности:

Для нагрузки 4 Ом

VS = 13,2 В — THD 10% — 4 x 25 Вт
VS = 13,2 В — THD 1% — 4 x 19 Вт
VS = 14,4 В — THD 10 % — 4 x 30 Вт
VS = 14,4 В — THD 1 % — 4 x 23 Вт

Для нагрузки 2 Ом

VS = 13,2 В — THD 10 % — 4 x 45 Вт
VS = 13,2 В — THD 1 % — 4 x 34 Вт
VS = 14,4 В — THD 10 % — 4 x 55 Вт
VS = 14,4 В — КНИ 1 % — 4 x 43 Вт

Максимальная мощность КНИ > 10 %

VS = 14,4 В — 4 Ом — 4 x 50 Вт
VS = 14,4 В — 2 Ом — 4 x 80 Вт

Характеристики

Характеристики
  • Класс искажения Hi-Fi
  • Низкий выходной шум
  • Функция ожидания
  • Функция отключения звука
  • Автоматическое отключение звука в мин. Обнаружение напряжения питания
  • Диапазон напряжения питания от 8 до 18 Волнов
  • Низкий внешний компонент Счет:
  • Внутренне фиксированное усиление (26db)
  • Нет внешней компенсации
  • Без подборочных сигналов
  • 0,35A On Thorge Pre-Driver
    • 9003
  • 0,35A. Установки Standby и Mute совместимы с CMOS , если вы не хотите использовать прямое соединение с соответствующими выводами Vs .

    Вы можете использовать стандартные маломощные транзисторы для управления Mute и Stand-By контактов, если вы не хотите использовать порты CMOS или даже использовать микропроцессоры.


    Набор R-C всегда следует использовать для сглаживания переходов во избежание слышимых переходных шумов. В режиме Stand-By постоянная времени, которая должна быть назначена для достижения перехода, практически свободного от всплывающих окон , должна быть меньше, чем 2,5 В/мс .


    В Рисунок 2 ниже у нас есть принципиальная схема усилителя звука с 320 Вт Мощность, питаемая от 14,4 В от IC TDA7560 Как мы видим, это очень простая схема, по сравнению с ее проницательностью, такая маленькая.

    Тем не менее, довольно мощный, и это здорово, потому что он значительно упрощает сборку для тех, кто не имеет большого опыта работы с электроникой, а также хочет участвовать в этом прекрасном и невероятном мире электроники.

    Рис. 2 — Аудиоусилитель мощностью 320 Вт — питание 14,4 В с CI TDA7560


    Блок питания должен обеспечивать силу тока не менее 7 Ампер . Важно помнить, что максимальное напряжение питания, разрешенное этой микросхемой IC , составляет 18 вольт с, если мы превысим это напряжение питания, мы можем сжечь интегральную схему.

    Список компонентов

    • CI 1 . …………………………. TDA7560 Интегральная схема
    • R1 … ………………………… 10 кОм Резистор (коричневый, черный, оранжевый, золотой)
    • R2 ………………………………………… 47 кОм Резистор (желтый, фиолетовый, оранжевый, золотой)
    • C1, C2 …………………………….. 1 мкФ Керамический конденсатор / полиэстер
    • C3, C4, C5, C6, C9 … …. 0,1 мкФ керамический/полиэфирный конденсатор
    • C7 ………………………………470 нФ керамический/полиэфирный полиэфирный конденсатор
    • C8 ……………….. 47 мкФ — 25 В Электролитический конденсатор
    • C10 … ……………………….. 2,200 мкФ — 25 В Электролитический конденсатор
    • CN 1, 2, 4, 5, 6, 7, 8 …… 2-контактные клеммные колодки для печатных плат — EK500V-XXP
    • CN 3 ………….. ……………. 5-контактный разъем «карта-кабель»
    • Прочее …………………. …… Печатная плата, олово, проволока и т. д.

    Печатная плата — Печатная плата имеет размеры: 83,439 мм ширина по 58,166 мм глубина, и мы делаем доступными для загрузки необходимые материалы для тех, кто хочет собрать с PCB , файлы в форматах PNG, PDF и GERBER для тех, кто хочет отправить на печать.


    Скачать:

    Прямая ссылка: Файлы PNG, PDF, GERBER

    Этот пост является авторизованной копией нашего партнера www.fvml.com.br.  Для тех, кто хочет шаг за шагом следить за сборкой этого усилителя и звуковыми тестами, вы можете получить доступ к видео на португальском языке на канале FVML Youtube, зайдя ниже.

    Если у вас есть какие-либо вопросы, предложения или исправления, пожалуйста, оставьте их в комментариях, и мы ответим на них в ближайшее время.

    Подписывайтесь на наш блог!!! Щелкните здесь — elcircuits. com!!!

    С уважением!!!

    TDA X 45W QUAD BRIDGE АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ RADIO PLUS HSD. 1 Особенности ПРЕВОСХОДНАЯ ВЫХОДНАЯ МОЩНОСТЬ: 2 Описание. Рис. 1.

    Похожие документы

    TDA7850. Счетверенный мостовой усилитель мощности на полевых МОП-транзисторах мощностью 4 x 50 Вт. Функции. Описание. Защита:

    Счетверенный мостовой усилитель мощности на МОП-транзисторах мощностью 4 x 50 Вт Характеристики Высокая выходная мощность: 4 x 50 Вт/4 макс. 4 x 30 Вт/4 при 14,4 В, 1 кГц, % 4 x 80 Вт/2 макс. 4 x 55 Вт/2 при 14,4 В, 1 кГц, % Выходной силовой каскад MOSFET Отлично

    Дополнительная информация

    Описание. Табл. 1. Сводка по устройству. Код заказа Упаковка Упаковка

    Счетверенный мостовой автомобильный радиоусилитель мощностью 4 x 41 Вт Технический паспорт — производственные данные Особенности Flexiwatt25 Высокая выходная мощность: 4 x 41 Вт / 4 макс. Низкий уровень искажений Низкий выходной шум Функция ожидания Функция отключения звука

    Дополнительная информация

    ДВОЙНОЙ УСИЛИТЕЛЬ МОЩНОСТИ TDA2822 НАПРЯЖЕНИЕ ПИТАНИЯ СНИЖЕНО ДО 3 В НИЗКИЕ ПЕРЕХОДНЫЕ ИСКАЖЕНИЯ НИЗКИЙ ТОК ПОКОЯ МОСТ ИЛИ СТЕРЕО КОНФИГУРАЦИЯ

    TDA2822 ДВОЙНОЙ УСИЛИТЕЛЬ НАПРЯЖЕНИЕ ПИТАНИЯ ДО 3 В. LO ПЕРЕХОДНОЕ ИСКАЖЕНИЕ LO ПЕРЕХОДНОЙ ТОК МОСТ ИЛИ СТЕРЕО КОНФИГУРАЦИЯ ОПИСАНИЕ TDA2822 представляет собой монолитную интегральную схему в 12+2+2 powerdip,

    Дополнительная информация

    TDA2003 10W АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ АУДИОСИГНАЛА

    TDA2003 10W АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ АУДИОСИГНАЛА ОПИСАНИЕ TDA 2003 имеет улучшенную производительность с той же конфигурацией контактов, что и TDA 2002. Дополнительные функции TDA 2002, очень небольшое количество внешних

    Дополнительная информация

    TDA7448 6-КАНАЛЬНЫЙ РЕГУЛЯТОР ГРОМКОСТИ 1 ХАРАКТЕРИСТИКИ 2 ОПИСАНИЕ.

    Рисунок 1. Пакет

    6 ФУНКЦИИ КОНТРОЛЛЕРА КАНАЛОВ 6 ВХОДОВ КАНАЛОВ 6 ВЫХОДОВ КАНАЛОВ ДИАПАЗОН ЗАТУХАНИЯ ОТ 0 ДО -79РЕГУЛИРОВКА дБ В ШАГАХ IN.0dB 6 КАНАЛОВ НЕЗАВИСИМОЕ УПРАВЛЕНИЕ ВСЕ ФУНКЦИИ ПРОГРАММИРУЮТСЯ ЧЕРЕЗ ПОСЛЕДОВАТЕЛЬНУЮ ШИНУ ОПИСАНИЕ

    Дополнительная информация

    ТДА2004Р. Стереоусилитель 10+10 Вт для автомагнитолы. Функции. Описание

    Стереоусилитель мощностью 10 + 10 Вт для автомобильного радио Особенности Низкий уровень искажений Низкий уровень шума Защита от: Короткого замыкания выходного переменного тока на землю Завышенной температуры чипа Всплеска напряжения сброса нагрузки Случайного обрыва земли

    Дополнительная информация

    РЕГУЛИРУЕМЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ И ТОКА

    L200 РЕГУЛИРУЕМЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ И ТОКА РЕГУЛИРУЕМЫЙ ВЫХОДНОЙ ТОК ДО 2 A (ГАРАНТИРОВАННО ДО Tj = 150 C) РЕГУЛИРУЕМОЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ДО 2,85 В ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ ВХОДА (ДО 60 В, 10 мс)

    Дополнительная информация

    УСИЛИТЕЛЬ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ КЛАССА D ДЛЯ ТВ И МОНИТОРА ПРИМЕНЕНИЕ OUT CFLY + CFLY — BOOT VREG FEEDCAP FREQ.

    8 июля 2001 г.

    УСИЛИТЕЛЬ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ КЛАССА D ДЛЯ ТЕЛЕВИЗОРА И МОНИТОРА ПРИМЕНЕНИЕ ПРЕДВАРИТЕЛЬНЫЕ ДАННЫЕ ВЫСОКОЭФФЕКТИВНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ БЕЗ РАДИАТОРА РАЗДЕЛЕННОЕ ПИТАНИЕ ВНУТРЕННИЙ ОБРАТНЫЙ ГЕНЕРАТОР ВЫХОДНОЙ ТОК ДО,5

    Дополнительная информация

    Устаревший продукт (ы) — Устаревший продукт (ы)

    Усилитель мощности класса Hi-Fi мощностью 32 Вт Особенности Высокая выходная мощность (музыкальная мощность 50 Вт по правилам IEC 268.3) Высокое рабочее напряжение питания (50 В) Работа от одного или двух источников питания Очень низкий уровень искажений Защита от короткого замыкания

    Дополнительная информация

    ТДА2040. УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА Hi-Fi 20 Вт

    20Вт Hi-Fi УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА ОПИСАНИЕ TDA2040 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя аудио класса AB. Обычно он обеспечивает выходную мощность 22 Вт

    Дополнительная информация

    АУДИОСИСТЕЛЬНЫЙ УСИЛИТЕЛЬ DMOS 100 В — 100 Вт С ОТКЛЮЧЕНИЕМ ОТ ТЕПЛОВОГО ОТКЛЮЧЕНИЯ MUTE/STBY-BY STBY-GND

    TDA7294 100 В — 100 Вт DMOS АУДИОУСИЛИТЕЛЬ С ПРИГЛУШЕНИЕМ/ОЖИДАНИЕМ ОЧЕНЬ ВЫСОКИЙ ДИАПАЗОН РАБОЧЕГО НАПРЯЖЕНИЯ (±40 В) DMOS МОЩНОСТЬ ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (ДО 100 Вт МУЗЫКАЛЬНАЯ МОЩНОСТЬ) ФУНКЦИИ ПРИГЛУШЕНИЯ/ОЖИДАНИЯ БЕЗ ПЕРЕКЛЮЧАТЕЛЯ ВКЛ/ВЫКЛ

    Дополнительная информация

    TL084 TL084A — TL084B

    A B СЧЕТВЕРЕННЫЕ ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ JFET ОБЩЕГО НАЗНАЧЕНИЯ ШИРОКИЙ ДИАПАЗОН ОБЩЕГО РЕЖИМА (ДО V + CC ) И ДИФФЕРЕНЦИАЛЬНОГО ДИАПАЗОНА НАПРЯЖЕНИЙ НИЗКОЕ ВХОДНОЕ СМЕЩЕНИЕ И СМЕЩЕНИЕ ВЫХОДНОЙ ТОК ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ ВЫСОКОЕ ВХОДНОЕ СОПРОТИВЛЕНИЕ

    Дополнительная информация

    LM833 ДВОЙНОЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ С МАЛЫМ ШУМОМ

    ДВОЙНОЙ ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ С НИЗКИМ ШУМОМ НИЗКИЙ НАПРЯЖЕНИЕ ШУМ: 4,5 нВ/Гц ПОЛОСА С ВЫСОКИМ УСИЛЕНИЕМ ИЗДЕЛИЕ: 15 МГц ВЫСОКАЯ СКОРОСТЬ НАРАЩИВАНИЯ: 7 В/мкс НИЗКИЕ ИСКАЖЕНИЯ: 0,2% ОТЛИЧНАЯ СТАБИЛЬНОСТЬ ЧАСТОТЫ ЗАЩИТА ОТ ЭСР 2 кВ ОПИСАНИЕ

    Дополнительная информация

    РЕГУЛЯТОРЫ С ОЧЕНЬ НИЗКИМ ПАДЕНИЕМ 1,5 А серии L4940

    L49Серия 40 РЕГУЛЯТОРЫ С ОЧЕНЬ НИЗКИМ ПАДЕНИЕМ 1,5 А ТОЧНЫЕ ВЫХОДЫ 5 В, 8,5 В, 10 В, 12 В НИЗКОЕ ПАДЕНИЕ НАПРЯЖЕНИЯ (типовое значение 500 при 1,5 А) ОЧЕНЬ НИЗКИЙ ТОК ПОТРЕБЛЕНИЯ ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ ОБРАТНАЯ ПОЛЯРНОСТЬ

    Дополнительная информация

    TDA7375V.

    2 x 35 Вт сдвоенный/четырехкратный усилитель мощности для автомобильного радиоприемника 1 ХАРАКТЕРИСТИКИ 2 ЗАЩИТА: Рисунок 1. Упаковка

    2 x 35 Вт сдвоенный/четырехканальный усилитель мощности для автомобильного радиоприемника 4 x 7 Вт/4 при 14,4 В, 1 кГц, 10% 4 x 12 Вт/2 при 14,4 В,

    Дополнительная информация

    TDA7565. Счетверенный усилитель мощности со встроенным повышающим преобразователем. Функции. Описание

    Счетверенный усилитель мощности со встроенным повышающим преобразователем Особенности Технология Multipower BCD Выходная мощность DMOS Непереключаемый высокоэффективный усилитель Импульсный высокоэффективный преобразователь напряжения Высокий выход

    Дополнительная информация

    АУДИОСИСТЕЛЬНЫЙ УСИЛИТЕЛЬ DMOS 100 В — 100 Вт С ОТКЛЮЧЕНИЕМ ОТ ТЕПЛОВОГО ОТКЛЮЧЕНИЯ MUTE/STBY-BY STBY-GND

    TDA7294 100 В — 100 Вт DMOS АУДИОУСИЛИТЕЛЬ С ПРИГЛУШЕНИЕМ/ОЖИДАНИЕМ ОЧЕНЬ ВЫСОКИЙ ДИАПАЗОН РАБОЧЕГО НАПРЯЖЕНИЯ (±40 В) DMOS МОЩНОСТЬ ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (ДО 100 Вт МУЗЫКАЛЬНАЯ МОЩНОСТЬ) ФУНКЦИИ ПРИГЛУШЕНИЯ/ОЖИДАНИЯ БЕЗ ПЕРЕКЛЮЧАТЕЛЯ ВКЛ/ВЫКЛ

    Дополнительная информация

    ЛМ337.

    Трехвыводные регулируемые стабилизаторы отрицательного напряжения. Функции. Описание

    Трехвыводные регулируемые регуляторы отрицательного напряжения Технический паспорт — производственные данные по ограничению тока, защите от тепловой перегрузки и защите безопасной зоны. Все схемы защиты от перегрузки остаются полностью работоспособными

    Дополнительная информация

    .РАБОЧЕЕ НАПРЯЖЕНИЕ ПИТАНИЯ ДО 46 В

    L298 ДВОЙНОЙ МОСТОВОЙ ДРАЙВЕР. РАБОЧЕЕ НАПРЯЖЕНИЕ ПИТАНИЯ ДО 46 В ПОСТОЯННЫЙ ТОК ДО 4 А. НИЗКОЕ НАПРЯЖЕНИЕ НАСЫЩЕНИЯ ЗАЩИТА ОТ ПЕРЕГРЕВА ЛОГИЧЕСКИЙ «0» ВХОДНОЕ НАПРЯЖЕНИЕ ДО 1,5 В (ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ)

    Дополнительная информация

    TL074 TL074A — TL074B

    A B СЧЕТВЕРЕННЫЕ ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ С МАЛЫМИ ШУМАМИ JFET ШИРОКИЙ ДИАПАЗОН ОБЩЕГО РЕЖИМА (ДО V + CC ) И ДИФФЕРЕНЦИАЛЬНОГО НАПРЯЖЕНИЯ НИЗКИЙ ВХОДНОЙ СМЕЩЕНИЕ И ТОК СМЕЩЕНИЯ НИЗКИЙ ШУМ e n = 15 нВ/Гц (тип. ) ЗАЩИТА ВЫХОДА ОТ КОРОТКОГО ЗАМЫКАНИЯ

    Дополнительная информация

    L6234. Драйвер трехфазного двигателя. Функции. Описание

    Драйвер трехфазного двигателя Характеристики Напряжение питания от 7 до 52 В Пиковый ток 5 А R DOn 0,3 Ом тип. значение при 25 C Защита от перекрестной проводимости TTL-совместимый драйвер Рабочая частота до 150 кГц Термический

    Дополнительная информация

    UA741. Одиночный операционный усилитель общего назначения. Функции. Приложения. Описание. N DIP8 (пластиковый корпус)

    Одиночный операционный усилитель общего назначения Технический паспорт — данные о производстве N DIP8 (пластиковый корпус) D SO8 (пластиковый микроупаковка) Штыревые соединения (вид сверху) 1 — Смещенный нуль 1 2 — Инвертирующий вход 3 — Неинвертирующий

    Дополнительная информация

    Описание СО-8.

    серии. Кроме того, в 8-контактной конфигурации очень низкое падение напряжения (тип. 0,2 В)

    Энергосберегающий регулятор напряжения с малым падением напряжения и функцией блокировки TO-92 Мешок TO-92 Лента и катушка Ammopack 1 2 3 SO-8 Описание Технический паспорт – производственные данные Стабилизатор напряжения с очень малым падением напряжения доступен в артикуле

    Дополнительная информация

    Символ Значение параметра Единица измерения V i-o Дифференциальное напряжение ввода-вывода 40 В I O Выходной ток с внутренним ограничением Верх

    LM117/217 LM317 РЕГУЛЯТОР НАПРЯЖЕНИЯ ОТ 1,2 В ДО 37 В ДИАПАЗОН ВЫХОДНОГО НАПРЯЖЕНИЯ: ОТ 1,2 ДО 37 В ВЫХОДНОЙ ТОК БОЛЕЕ 1,5 А 0,1 % РЕГУЛИРОВАНИЕ ЛИНИИ И НАГРУЗКИ ПЛАВАЮЩАЯ РАБОТА ДЛЯ ВЫСОКОГО НАПРЯЖЕНИЯ ПОЛНАЯ СЕРИЯ ЗАЩИТ

    Дополнительная информация

    Устаревший продукт (ы) — Устаревший продукт (ы)

    Усилитель вертикального отклонения для 3 приложений App TV/монитора с обратноходовым генератором 0 В Характеристики Рис. Гептаваттный пакет Усилитель мощности Генератор обратного хода Резервное управление Выходной ток до 3,0 App

    Дополнительная информация

    Описание. Табл. 1. Сводка по устройству

    Стабилизатор положительного напряжения на 2 А Описание ИС Описание Технический паспорт — данные производителя Характеристики ТО-220 Выходной ток до 2 А Выходные напряжения 5; 7,5; 9; 10; 12; 15; 18; 24 В Тепловая защита Защита от короткого замыкания

    Дополнительная информация

    MC33079. Счетверенный операционный усилитель с низким уровнем шума. Функции. Описание

    Малошумящий счетверенный операционный усилитель Технические данные Производственные данные Особенности Низкое напряжение шума: 4,5 нВ/Гц Высокое усиление: полоса пропускания: 15 МГц Высокая скорость нарастания: 7 В/мкс Низкие искажения: 0,002 % Большое выходное напряжение

    Дополнительная информация

    L78MxxAB L78MxxAC.

    Прецизионные регуляторы 500 мА. Функции. Описание

    L78MxxAB L78MxxAC Прецизионные регуляторы 500 мА Характеристики Выходной ток до 0,5 А Выходные напряжения 5; 6; 8; 9; 10; 12; 15; 18; 24 В Защита от тепловой перегрузки Защита от короткого замыкания Выходной переход

    Дополнительная информация

    РЕГУЛЯТОРЫ С ОЧЕНЬ НИЗКИМ ПАДЕНИЕМ НАПРЯЖЕНИЯ СЕРИИ LF00AB/C С БЛОКИРОВКОЙ

    СЕРИЯ LF00AB/C РЕГУЛЯТОРЫ ДОПОЛНИТЕЛЬНОГО НАПРЯЖЕНИЯ С МАЛЫМ ПАДЕНИЕМ ERY С БЛОКИРУЕМЫМ ДОПОЛНИТЕЛЬНЫМ НАПРЯЖЕНИЕМ ERY (5) ERY НИЗКИЙ ТОК ПОТРЕБЛЕНИЯ (ТИП. 50 мкА В ВЫКЛЮЧЕННОМ РЕЖИМЕ, 500 мкА В НЕРЕЖИМОМ РЕЖИМЕ) ВЫХОДНОЙ ТОК ДО 500 мА С ЛОГИЧЕСКИМ УПРАВЛЕНИЕМ ЭЛЕКТРОННЫЙ

    Дополнительная информация

    HCF4001B СЧЕТВЕРЕННЫЙ 2-ВХОДНОЙ НОРМАЛЬНЫЙ ЗАТВОР

    QUAD 2-INPUT NOR GATE ВРЕМЯ ЗАДЕРЖКИ РАСПРОСТРАНЕНИЯ: t PD = 50 нс (ТИП. ) при V DD = 10 В C L = 50 пФ БУФЕРИРОВАННЫЕ ВХОДЫ И ВЫХОДЫ СТАНДАРТИЗИРОВАННЫЕ СИММЕТРИЧНЫЕ ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ТОК ПОКОЙ ЗАДАННЫЙ ДО 20 В

    Дополнительная информация

    L297 КОНТРОЛЛЕРЫ ШАГОВОГО ДВИГАТЕЛЯ

    L297 КОНТРОЛЛЕРЫ ШАГОВОГО ДВИГАТЕЛЯ НОРМАЛЬНЫЙ/ВОЛНОВОЙ ПРИВОД РЕЖИМЫ ПОЛОВИННОГО/ПОЛНОГО ШАГА ПО ЧАСОВОЙ СТРЕЛКЕ/ПРОТИВ ЧАСОВОЙ СТРЕЛКИ РЕЖИМ ПЕРЕКЛЮЧЕНИЯ НАПРАВЛЕНИЯ РЕГУЛИРОВАНИЕ ТОКА НАГРУЗКИ ПРОГРАММИРУЕМЫЙ ТОК НАГРУЗКИ НЕСКОЛЬКО ВНЕШНИХ КОМПОНЕНТОВ ВХОД СБРОСА

    Дополнительная информация

    HCF4010B HEX БУФЕР/ПРЕОБРАЗОВАТЕЛЬ (НЕ ИНВЕРТИРУЮЩИЙ)

    HEX БУФЕР/ПРЕОБРАЗОВАТЕЛЬ (НЕИНВЕРТИРУЮЩИЙ) ВРЕМЯ ЗАДЕРЖКИ РАСПРОСТРАНЕНИЯ: t PD = 50 нс (тип.) при V DD = 10 В C L = 50 пФ МУЛЬТИПЛЕКС С ЛОГИЧЕСКИМ ПРЕОБРАЗОВАНИЕМ ВЫСОКОГО УРОВНЯ В НИЗКИЙ: 1 В 6 ИЛИ 6 В 1 ВЫСОКИЙ «СТОК» И «ИСТОЧНИК» » ТЕКУЩИЙ

    Дополнительная информация

    STGW40NC60V N-КАНАЛЬНЫЙ 50A — 600V — TO-247 Очень быстрый PowerMESH IGBT

    N-CHANNEL 50A — 600V — TO-247 Very Fast PowerMESH IGBT Дополнительная информация

    СХЕМА УПРАВЛЕНИЯ ИСТОЧНИКАМИ ПИТАНИЯ НА МОП-транзисторах TDA4605

    СХЕМА УПРАВЛЕНИЯ ИСТОЧНИКАМИ ПИТАНИЯ С РЕЖИМОМ КЛЮЧА НА МОП-ТРАНЗИСТОРАХ Функция Fold-Back обеспечивает защиту от перегрузок для работы внешних диодов в условиях короткого замыкания и без нагрузки

    Дополнительная информация

    SG2525A SG3525A РЕГУЛИРУЮЩИЕ ШИРОТНО-ИМПУЛЬСНЫЕ МОДУЛЯТОРЫ

    SG2525A SG3525A РЕГУЛИРУЮЩИЕ ШИРОТОИМПУЛЬСНЫЕ МОДУЛЯТОРЫ ОТ 8 ДО 35 В РАБОТА 5,1 В ЗАДАНИЕ УТОЧНЕНО ДО ± 1 % 100 Гц ДО 500 КГц ДИАПАЗОН ГЕНЕРАТОРА ОТДЕЛЬНЫЙ КЛЕММА СИНХРОНИЗАЦИИ ГЕНЕРАТОРА РЕГУЛИРУЕМОЕ ВРЕМЯ ДЕФЕКТА УПРАВЛЕНИЕ ВНУТРЕННИЙ

    Дополнительная информация

    Код заказа Диапазон температур Упаковка Упаковка

    ST485B ST485C Маломощный приемопередатчик RS-485/RS-422 Особенности Низкий ток покоя: 300 мкА Предназначен для интерфейса RS-485 — Диапазон входного напряжения синфазного сигнала от 7 В до 12 В Драйвер поддерживает высокое сопротивление

    Дополнительная информация

    Описание.

    Табл. 1. Сводка по устройству. Коды заказов. ТО-220 (одинарная колея) ТО-220 (двойная колея) Д²ПАК (лента и катушка) ТО-220ФП

    Регулируемые стабилизаторы напряжения от 1,2 В до 37 В Описание Технический паспорт — производственные данные TO-220 TO-220FP LM217, LM317 представляют собой монолитные интегральные схемы в корпусах TO-220, TO-220FP и D²PAK, рассчитанные на

    Дополнительная информация

    ТДА2040. УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА Hi-Fi 20 Вт

    20Вт Hi-Fi УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА ОПИСАНИЕ TDA2040 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве усилителя аудио класса AB. Обычно он обеспечивает выходную мощность 22 Вт

    Дополнительная информация

    СТЕРЕО АУДИОПРОЦЕССОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ С ГРОМКОСТЬЮ. 100nF Recout(L) ГРОМКОСТЬ + ГРОМКОСТЬ ГРОМКОСТЬ + ГРОМКОСТЬ TDA7309ПИТАНИЕ MUTE 12 AGND.

    ЦИФРОВОЙ УПРАВЛЯЕМЫЙ СТЕРЕО АУДИОПРОЦЕССОР С ГРОМКОСТЬЮ 1 ХАРАКТЕРИСТИКИ ВХОДНОЙ МУЛЬТИПЛЕКС: 3 СТЕРЕО ВХОДА ФУНКЦИЯ ВЫХОДА ЗАПИСИ ФУНКЦИЯ ГРОМКОСТИ РЕГУЛИРОВКА ГРОМКОСТИ С ШАГОМ 1 дБ НЕЗАВИСИМАЯ ГРОМКОСТЬ ВЛЕВО И ПРАВО

    Дополнительная информация

    HCF4056B BCD В 7-СЕГМЕНТНЫЙ ДЕКОДЕР / ДРАЙВЕР С ФУНКЦИЕЙ СТРОБИРОВАННОЙ ЗАЩЕЛКИ

    BCD TO 7 СЕГМЕНТНЫЙ ДЕКОДЕР / ДРАЙВЕР С ФУНКЦИЕЙ СТРОБНОЙ ЗАЩЕЛКИ ТОК ПОКОЯ СПЕЦИФ. РАБОТА НА ЖИДКИХ КРИСТАЛЛАХ С КМОП-СХЕМАМИ НАПРЯЖЕНИЕМ ДО 20 В ОБЕСПЕЧИВАЕТ ДИСПЛЕЙ С УЛЬТРАМАЛЫМ МОЩНОСТЬЮ. ЭКВИВАЛЕНТНЫЙ ПРИВОД ПЕРЕМЕННОГО ТОКА

    Дополнительная информация

    РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ СЕРИИ L78M00. www.tvsat.com.pl

    СЕРИЯ РЕГУЛЯТОРОВ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ ВЫХОДНОЙ ТОК ДО 0,5А ВЫХОДНОЕ НАПРЯЖЕНИЕ 5; 6; 8; 9; 10; 12; 15; 18; 20; 24 В ТЕПЛОВАЯ ЗАЩИТА ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ ВЫХОДНОЙ ТРАНЗИСТОР ЗАЩИТА SOA ОПИСАНИЕ

    Дополнительная информация

    TDA7562B.

    Многофункциональный счетверенный усилитель мощности 4 x 46 Вт со встроенными функциями диагностики. Функции. Описание

    Многофункциональный счетверенный усилитель мощности 4 x 46 Вт со встроенными функциями диагностики Характеристики Выходной силовой каскад на полевых МОП-транзисторах Высокая выходная мощность 4 x 25 Вт/4 при 14,4 В, 1 кГц, КНИ 10 % Макс. выходная мощность 4 x

    Дополнительная информация

    TDA7293HS. 120-вольтовый, 100-ваттный аудиоусилитель DMOS с отключением звука и режимом ожидания. Функции. Описание

    120-вольтовый, 100-ваттный аудиоусилитель DMOS с отключением звука и режимом ожидания Особенности Технология Multipower BCD Очень широкий диапазон рабочего напряжения (±50 В) Силовой каскад DMOS Высокая выходная мощность (100 Вт при 8 Ом при THD = 10%,

    Дополнительная информация

    Код заказа Упаковка Упаковка

    Многофункциональный счетверенный усилитель мощности 4 x 50 Вт со встроенной функцией диагностики Особенности Технология Multipower BCD Выходной силовой каскад MOSFET Выходная мощность DMOS Новый высокий КПД (класс SB) Высокая выходная мощность

    Дополнительная информация

    STW20NM50 N-КАНАЛЬНЫЙ 550 В @ Tjmax — 0,20 Ом — 20ATO-247 MDmesh MOSFET

    N-КАНАЛЬНЫЙ 550 В при Tjmax — 0,20 Ом — 20ATO-247 MDmesh MOSFET ТИПА V DSS (@Tjmax) R DS(on) I D STW20NM50 550 В < 0,25 Ом 20 A ТИПИЧНЫЙ R DS (on) = 0,20 Ом ВЫСОКОЕ dv/dt И ЛАВИННОЕ ВОЗМОЖНОСТИ 100% ПРОВЕРЕНО ЛАВИНОЙ

    Дополнительная информация

    РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ СЕРИИ L7800

    РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ СЕРИИ ВЫХОДНОЙ ТОК ДО 1,5 А ВЫХОДНОЕ НАПРЯЖЕНИЕ 5; 5,2; 6; 8; 8,5; 9; 12; 15; 18; ЗАЩИТА ОТ ТЕПЛОВОЙ ПЕРЕГРУЗКИ 24 В ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ ПЕРЕХОД ВЫХОДА ЗАЩИТА SOA

    Дополнительная информация

    L293B L293E PUSH-PULL ЧЕТЫРЕХКАНАЛЬНЫЕ ДРАЙВЕРЫ.

    ВЫХОДНОЙ ТОК 1 А НА КАНАЛ ПИКОВЫЙ ВЫХОДНОЙ ТОК 2 А НА КАНАЛ (неповторяющийся) СРЕДСТВА БЛОКИРОВКИ

    L293B L293E PUSH-PULL ЧЕТЫРЕХКАНАЛЬНЫЕ ДРАЙВЕРЫ ВЫХОДНОЙ ТОК 1 А НА КАНАЛ ПИКОВЫЙ ВЫХОДНОЙ ТОК 2 А НА КАНАЛ (неповторяющийся) СРЕДСТВА БЛОКИРОВКИ. ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ ОТДЕЛЬНАЯ ЛОГИКА ПИТАНИЯ ПЕРЕГРЕВ

    Дополнительная информация

    TDA7318D СТЕРЕО АУДИОПРОЦЕССОР С ЦИФРОВЫМ УПРАВЛЕНИЕМ

    TDA738 МУЛЬТИПЛЕКС ВХОДА СТЕРЕО АУДИОПРОЦЕССОРА С ЦИФРОВЫМ УПРАВЛЕНИЕМ: — 4 СТЕРЕО ВХОДА — ВЫБОР УСИЛЕНИЯ ВХОДА ДЛЯ ОПТИМАЛЬНОЙ АДАПТАЦИИ К РАЗЛИЧНЫМ ИСТОЧНИКАМ ВХОД И ВЫХОД ДЛЯ ВНЕШНЕГО ЭКВАЛАЙЗЕРА ИЛИ ШУМА

    Дополнительная информация

    ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ. TDA8560Q 2 40 Вт/2 Ом стереоусилитель мощности автомобильного радиоприемника BTL с возможностью диагностики ВСТРОЕННЫЕ СХЕМЫ. 8 января 1996 г.

    ИНТЕГРИРОВАННЫЕ СХЕМЫ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Усилитель мощности с диагностическим оборудованием Заменяет данные марта 1994 г. Файл в разделе «Интегральные схемы», IC01, январь 08 г. 1996 г. ХАРАКТЕРИСТИКИ Требуется очень мало внешних компонентов Высокая

    Дополнительная информация

    ЛМ134-ЛМ234-ЛМ334. Три клеммных регулируемых источника тока. Функции. Описание

    Регулируемые источники тока с тремя выводами Характеристики Работает от 1 В до 40 В Регулировка тока 0,02 %/В Программируется от 1 мкА до 10 мА Начальная точность ±3 % Описание LM134/LM234/LM334 имеют 3 контакта

    Дополнительная информация

    БД241А БД241С. Силовые NPN-транзисторы. Функции. Приложения. Описание. NPN-транзисторы. Аудио, переключатели общего назначения и усилители на транзисторах

    Особенности силовых транзисторов BD241A BD241C NPN. Транзисторы NPN Применение Аудио, коммутационные и усилительные транзисторы общего назначения Описание Устройства изготовлены по планарной технологии с номером

    Дополнительная информация

    2СТБН15Д100.

    Низковольтный силовой NPN-транзистор Дарлингтона. Функции. Заявление. Описание

    Низковольтный силовой NPN-транзистор Дарлингтона Характеристики Хорошая линейность h FE Высокая частота f T Монолитная конфигурация Дарлингтона со встроенным встречно-параллельным диодом коллектор-эмиттер TAB Применение Линейный

    Дополнительная информация

    РЕЖИМ ПЕРЕКЛЮЧЕНИЯ КОНТРОЛЛЕР ПИТАНИЯ ИМПУЛЬСНЫЙ ВЫХОД ВЫХОД ПОСТОЯННОГО ТОКА ЗАЗЕМЛЕНИЕ ВНЕШНЯЯ ФУНКЦИЯ МОДЕЛИРОВАНИЕ ПЕРЕСЕЧЕНИЕ НУЛЯ ВХОД УПРАВЛЕНИЕ ВНЕШНЯЯ ФУНКЦИЯ

    ИМПУЛЬТНЫЙ КОНТРОЛЛЕР ПИТАНИЯ. НИЗКИЙ ПУСКНОЙ ТОК. ПРЯМОЕ УПРАВЛЕНИЕ ПЕРЕКЛЮЧАЮЩИМ ТРАНЗИСТОРОМ. ТОК КОЛЛЕКТОРА ПРОПОРЦИОНАЛЬНЫЙ БАЗОВОМУ ТОКУ ВХОДНАЯ ХАРАКТЕРИСТИКА ОБРАТНОГО ХОДА ЛИНЕЙНАЯ НАГРУЗКА

    Дополнительная информация

    Набор 27. УСИЛИТЕЛЬ МОЩНОСТИ TDA7052 1Вт

    Комплект 27. УСИЛИТЕЛЬ МОЩНОСТИ TDA7052 мощностью 1 Вт Это модуль комплекта моноусилителя мощностью 1 Вт, использующий TDA7052 от Philips. (Примечание, без суффикса.) Он предназначен для использования в качестве строительного блока в других проектах, где

    Дополнительная информация

    ТЕХНИЧЕСКИЕ ДАННЫЕ НА ИНТЕГРАЛЬНЫЕ СХЕМЫ. Моноусилитель TDA7052 мощностью 1 Вт BTL. Файл спецификации продукта в разделе «Интегральные схемы», IC01

    ИНТЕГРИРОВАННЫЕ СХЕМЫ ТЕХНИЧЕСКОЕ ОПИСАНИЕ TDA7052 Монофонический аудиоусилитель BTL мощностью 1 Вт. Файл в разделе Интегральные схемы, IC01, июль 1994 г. ОБЩЕЕ ОПИСАНИЕ TDA7052 представляет собой монофонический усилитель с выходом в 8-выводном двухрядном разъеме (DIL)

    Дополнительная информация

    Серии BTA40, BTA41 и BTB41

    Серии BTA4, BTA41 и BTB41 СТАНДАРТНЫЕ СИМИСТОРЫ 4A Таблица 1: Основные характеристики Обозначение Значение Единица I T(RMS) 4 A V DRM /V RRM 6 и 8 V I T (Q1 ) 5 мА ОПИСАНИЕ BTA/ BTB4-41 доступны в корпусах высокой мощности

    Дополнительная информация

    MC34063A MC34063E ЦЕПИ УПРАВЛЕНИЯ ПРЕОБРАЗОВАТЕЛЕМ ПОСТОЯННОГО ТОКА

    MC34063A MC34063E ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА ЦЕПИ УПРАВЛЕНИЯ ВЫХОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ ТОК ПРЕВЫШЕНИЕ 1,5 А 2% ЗАДАННАЯ ТОЧНОСТЬ НИЗКИЙ ТОК ПОТРЕБЛЕНИЯ: 2,5 мА (ТИП. ) ПРИ РАБОТЕ ОТ 3 В ДО 40 В, ЧАСТОТА РАБОТЫ ДО 100 КГц

    Дополнительная информация

    STCS1. Драйвер светодиода с максимальным постоянным током 1,5 А. Функции. Приложения. Описание

    Максимальный постоянный ток 1,5 А для драйвера светодиодов Особенности Входное напряжение до 40 В Накладное напряжение менее 0,5 В Выходной ток до 1,5 А Штырь ШИМ-управления яркостью Штырь выключения Диагностика отключения светодиода DFN8 (3×3 мм)

    Дополнительная информация

    TDA8174A TDA8174AW ЦЕПЬ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ ГЕНЕРАТОР РАМПА НЕЗАВИСИМАЯ РЕГУЛИРОВКА АМПЛИТУДЫ БУФЕРНЫЙ СТУПЕНЬ УСИЛИТЕЛЬ МОЩНОСТИ

    TDA87A TDA87AW ЦЕПЬ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ РАМПА НЕЗАВИСИМАЯ РЕГУЛИРОВКА АМПЛИТУДЫ БУФЕРНЫЙ СТУПЕНЬ УСИЛИТЕЛЬ МОЩНОСТИ. FLYBACK ТЕПЛОВАЯ ЗАЩИТА ВНУТРЕННЕЕ ОПОРНОЕ НАПРЯЖЕНИЕ РАЗДЕЛКА МУЛЬТИВАТТ (пластиковый корпус)

    Дополнительная информация

    STCS1A.

    Драйвер светодиода с максимальным постоянным током 1,5 А. Функции. Приложения. Описание

    Максимальный постоянный ток 1,5 А для драйвера светодиодов Особенности Входное напряжение до 40 В Накладное напряжение менее 0,5 В Выходной ток до 1,5 А Штырек ШИМ-управления яркостью Штырь выключения Диагностика отключения светодиодов DFN8 (3 x 3

    Дополнительная информация

    БД135 — БД136 БД139 — БД140

    BD135 — BD136 BD139 — BD140 Комплементарный низковольтный транзистор Характеристики Продукты предварительно выбираются по усилению постоянного тока Применение Общее назначение Описание Эти эпитаксиальные планарные транзисторы монтируются

    Дополнительная информация

    IRF740 N-КАНАЛЬНЫЙ 400 В — 0,46 Ом — 10 А TO-220 PowerMESH II MOSFET

    N-КАНАЛЬНЫЙ 400 В — 0,46 Ом — 10 А TO-220 PowerMESH II MOSFET TYPE V DSS R DS(on) I D IRF740 400 В < 0,55 Ω 10 A СТАНДАРТНОЕ R DS (on) = 0,46 Ом ИСКЛЮЧИТЕЛЬНАЯ ВОЗМОЖНОСТЬ dv/dt 100% ПРОВЕРЕНО НА ЛАВИНЫ НИЗКИЙ ЗАРЯД ВОРОТА ОЧЕНЬ

    Дополнительная информация

    УЛН2801А, УЛН2802А, УЛН2803А, УЛН2804А

    ULN2801A, ULN2802A, ULN2803A, ULN2804A Восемь транзисторов Дарлингтона Технический паспорт Производственные данные Особенности Восемь транзисторов Дарлингтона с общим эмиттером Выходной ток до 500 мА Выходное напряжение до 50 В Интегральный

    Дополнительная информация

    RU: Данное техническое описание предоставлено производителем.

    Пожалуйста, посетите наш веб-сайт, чтобы узнать о ценах и наличии на www.hest ore.hu.

    RU: Данное техническое описание предоставлено производителем. Пожалуйста, посетите наш веб-сайт, чтобы узнать о ценах и наличии на www.hest ore.hu. 2N3055, MJ2955 Комплементарные силовые транзисторы Особенности Технический паспорт — производство

    Дополнительная информация

    БЗВ50. Transil, ограничитель перенапряжений переходных процессов (TVS) Особенности. Описание

    Transil, ограничитель перенапряжения при переходных процессах (TVS) Технический паспорт Производственные данные Характеристики Пиковая импульсная мощность: 5000 Вт (10/0 мкс) Диапазон напряжения зазора от 10 В до 180 В Однонаправленные и двунаправленные типы

    Дополнительная информация

    ЛМ135-ЛМ235-ЛМ335. Прецизионные датчики температуры. Функции.

    Описание

    Прецизионные датчики температуры Особенности Непосредственная калибровка в K 1 C Начальная точность Работает от 450 мкА до 5 мА Динамический импеданс менее 1 Ом TO-92 (пластиковый корпус) Описание LM135, LM235, LM335

    Дополнительная информация

    MC34063AB, MC34063AC, MC34063EB, MC34063EC

    MC34063AB, MC34063AC, MC34063EB, MC34063EC Схемы управления преобразователем постоянного тока Описание Технический паспорт — производственные данные Особенности DIP-8 SO-8 Выходной ток ключа превышает 1,5 A Погрешность 2 % Низкая

    Дополнительная информация

    СТЛК015. 150 мА, линейный стабилизатор напряжения со сверхнизким током покоя. Описание. Функции. Заявление

    150 мА, линейный стабилизатор напряжения со сверхнизким током потребления Описание Технический паспорт — производственные данные Особенности SOT23-5L Входное напряжение от 1,5 до 5,5 В Очень низкий ток потребления: 1,0 мкА (тип. ) на холостом ходу

    Дополнительная информация

    ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ. TDA1510AQ 24 Вт BTL или 2 x 12 Вт стереоусилитель мощности автомобильного радиоприемника ИНТЕГРИРОВАННЫЕ СХЕМЫ

    ТЕХНИЧЕСКИЕ ДАННЫЕ НА ИНТЕГРАЛЬНЫЕ СХЕМЫ 24 Вт BTL или 2 x 12 Вт стерео автомобильный радиоприемник Файл в разделе «Интегральные схемы», IC01, январь 1992 г. ОБЩЕЕ ОПИСАНИЕ Интегральный выходной усилитель класса B, заключенный в корпус

    . Дополнительная информация

    Таблица 1. Абсолютные максимальные значения (Tокр = 25 C) Символ Параметр Значение Единица измерения. ISO 10605 — C = 330 пФ, R = 330 Ом: Контактный разряд Воздушный разряд

    Автомобильный двухлинейный ограничитель переходного напряжения (TVS) Transil для шины CAN Технический паспорт — данные о производстве Соответствует следующим стандартам ISO 10605 — C = 150 пФ, R = 330 Ом: 30 кВ (воздушный разряд)

    Дополнительная информация

    ST202 5V МНОГОКАНАЛЬНЫЕ RS-232 ДРАЙВЕРЫ И ПРИЕМНИКИ

    МНОГОКАНАЛЬНЫЕ ДРАЙВЕРЫ И ПРИЕМНИКИ RS-232 С ПИТАНИЕМ 5 В ДИАПАЗОН НАПРЯЖЕНИЯ ПИТАНИЯ: ОТ 4,5 ДО 5,5 В ТОК ПИТАНИЯ БЕЗ НАГРУЗКИ (ТИП): 1,5 мА ПЕРЕДАЧА ПЕРЕДАЧИ ВЫХОДНОГО НАПРЯЖЕНИЯ (ТИП): ± 9СКОРОСТЬ НАРАЩИВАНИЯ ПЕРЕХОДА В (ТИП. ): 12 В/мкс

    Дополнительная информация

    БД238. Низковольтный силовой PNP-транзистор. Функции. Приложения. Описание. PNP-транзистор с низким напряжением насыщения

    Низковольтный силовой PNP-транзистор Характеристики PNP-транзистор с низким напряжением насыщения Области применения Аудиосистемы, силовые линейные и коммутационные приложения Описание Устройство изготовлено по планарной технологии с

    Дополнительная информация

    STP62NS04Z N-КАНАЛЬНЫЙ ЗАЖИМНЫЙ МОП-транзистор 12,5 мОм — 62A TO-220 ПОЛНОСТЬЮ ЗАЩИЩЕННЫЙ СЕТЧАТЫЙ НАКЛАДНОЙ МОП-транзистор

    N-КАНАЛЬНЫЙ ЗАЖИМ 12,5 мОм — 62A TO-220 ПОЛНОСТЬЮ ЗАЩИЩЕННАЯ СЕТКА НАКЛАДКА MOSFET ТИП V DSS R DS(on) I D STP62NS04Z ЗАЖИМ

    Дополнительная информация

    ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ. TDA1518BQ 24 Вт BTL или 2 x 12 Вт стереоусилитель мощности автомобильного радиоприемника ИНТЕГРИРОВАННЫЕ СХЕМЫ

    INTEGRATED CIRCUITS DATA SHEET Файл в разделе «Интегральные схемы», IC01, 19 июля. 94 ОБЩЕЕ ОПИСАНИЕ Это интегрированный выходной усилитель класса B в 13-выводном однорядном (SIL) пластиковом блоке питания.

    Дополнительная информация

    СТОД2540. Блок питания дисплея PMOLED. Функции. Заявление. Описание

    Блок питания дисплея PMOLED Особенности Дроссельные переключатели Повышающий контроллер Управление режимом ЧИМ Высокая эффективность в широком диапазоне нагрузки (от 1 мА до 40 мА) Встроенный выключатель нагрузки Защита от перенапряжения

    Дополнительная информация

    HCF4028B BCD В ДЕСЯТИЧНЫЙ ДЕКОДЕР

    BCD В ДЕСЯТИЧНЫЙ ДЕКОДЕР BCD В ДЕСЯТИЧНОЕ ДЕКОДИРОВАНИЕ ИЛИ ДВОИЧНОЕ В ВОСМЕРИЧНОЕ ДЕКОДИРОВАНИЕ ВЫСОКАЯ ВОЗМОЖНОСТЬ ДЕКОДИРОВАНИЯ ВЫХОДА ПРИВОДА «ПОЗИТИВНАЯ ЛОГИКА» ВХОДЫ И ВЫХОДЫ: ДЕКОДИРОВАННЫЕ ВЫХОДЫ СТАНОВЯТСЯ ВЫСОКИМ ПРИ ВЫБОРЕ СРЕДНЯЯ СКОРОСТЬ РАБОТЫ

    Дополнительная информация

    STCS2A.

    Драйвер светодиода с максимальным постоянным током 2 А. Функции. Приложения. Описание

    Максимальный постоянный ток 2 A Драйвер светодиода Характеристики Входное напряжение до 40 В Накладное напряжение менее 0,5 В Выходной ток до 2 A Штырь ШИМ-управления яркостью Штырь выключения Диагностика отключения светодиода Контроль наклона с помощью

    Дополнительная информация

    ЛМ2901. Маломощный счетверенный компаратор напряжения. Функции. Описание

    Маломощный счетверенный компаратор напряжения Характеристики Широкий диапазон напряжения питания от одного или двух источников питания для всех устройств: от +2 В до +36 В или от ±1 В до ±18 В Очень низкий ток питания (1,1 мА), не зависящий от напряжения питания

    Дополнительная информация

    СТ13005. Быстродействующий высоковольтный силовой NPN-транзистор.

    Функции. Приложения. Описание

    Быстродействующий высоковольтный силовой NPN-транзистор Технический паспорт Производственные данные Особенности Низкий разброс динамических параметров Минимальный разброс между партиями для надежной работы Очень высокая скорость переключения Применение

    Дополнительная информация

    ЕСДЛИН1524БДЖ. Transil, диод для подавления скачков напряжения для защиты от электростатических разрядов. Функции. Описание СОД323

    Переходный диод, ограничитель перенапряжения для защиты от электростатических разрядов Технический паспорт Производственные данные Характеристики Макс. пиковая мощность в импульсе 160 Вт (8/0 мкс) Асимметричное двунаправленное устройство Напряжение зазора: 15 и 4

    Дополнительная информация

    ETP01-xx21. Защита линий Ethernet. Функции. Описание. Приложения.

    Преимущества. Соответствует следующим стандартам

    ETP0-xx2 Защита линий Ethernet Характеристики Дифференциальная защита и защита от синфазных помех Telcordia GR089Внутри здания: 50 А, 2/0 мкс ITU-T K20/2: 40 А, 5/30 мкс Низкая емкость: макс. 3 пф при 0 В Утверждено UL94 V0

    Дополнительная информация

    СА58631. 1. Общее описание. 2. Особенности. 3. Приложения. Аудиоусилитель BTL мощностью 3 Вт

    Ред. 2 2 27 октября Технический паспорт продукта. Общее описание 2. Характеристики 3. Применение Одноканальный усилитель звука в корпусе HVSON8. Он обеспечивает выходную мощность 3 Вт при нагрузке 8 Ом при 9

    Дополнительная информация

    УЛН2001, УЛН2002 УЛН2003, УЛН2004

    ULN2001, ULN2002 ULN2003, ULN2004 Массив Seven Darlington Технический паспорт производственные данные Характеристики Семь Darlingtons на упаковку Выходной ток 500 мА на драйвер (600 мА пик) Выходное напряжение 50 В Встроенное подавление помех

    Дополнительная информация

    TDA7360 22W МОСТ / СТЕРЕО АУДИОУСИЛИТЕЛЬ С ДЕТЕКТОРОМ КЛИПИНГА

    МОСТ / СТЕРЕО УСИЛИТЕЛЬ ЗВУКА 22 Вт С ДЕТЕКТОРОМ КЛИПИНГА ОЧЕНЬ НЕСКОЛЬКО ВНЕШНИХ КОМПОНЕНТОВ БЕЗ АККУМУЛЯТОРОВ БУШЕРО БЕЗ КОНДЕНСАТОРОВ BOOSTRAP ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ БЕЗ ШУМА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ОЧЕНЬ НИЗКИЙ ТОК В ОЖИДАНИИ ФИКСИРОВАННЫЙ

    Дополнительная информация

    Описание.

    Табл. 1. Сводка по устройству. Код заказа Диапазон температур Упаковка Упаковка Маркировка

    14-ступенчатый двоичный счетчик/делитель и осциллятор с переносом пульсаций Применение Автомобильная промышленность Промышленный компьютер Потребитель Описание Технический паспорт — производственные данные Характеристики Работа на средней скорости Общий сброс Полностью

    Дополнительная информация

    HCF4081B QUAD 2 ВХОДА И ВОРОТА

    QUAD 2 ВХОД И ЗАТВОР СРЕДНЯЯ СКОРОСТЬ РАБОТЫ: t PD = 60 нс (тип.) при 10 ТОК ПОТРЕБЛЕНИЯ ЗАДАННЫЙ ДО 20 5, 10 И 15 ПАРАМЕТРИЧЕСКИЕ НОМИНАЛЬНЫЕ НОМИНАЛЫ ВХОДНОЙ ТОК УТЕЧКИ I I = 100 нА (МАКС.) ПРИ DD = 18 T A = 25

    Дополнительная информация

    ТСВ6290, ТСВ6290А, ТСВ6291, ТСВ6291А

    Микромощные операционные усилители на КМОП с высоким коэффициентом качества Особенности Низкое напряжение питания: 1,5 В 5,5 В Rail-to-rail вход и выход Низкое входное напряжение смещения: макс. 800 мкВ (версия A) Низкое энергопотребление:

    Дополнительная информация

    VNP5N07 «OMNIFET»: ПОЛНОСТЬЮ АВТОЗАЩИТНЫЙ МОЩНЫЙ МОП-транзистор

    «OMNIFET»: ПОЛНОСТЬЮ АВТОЗАЩИЩЕННЫЙ МОЩНЫЙ МОП-транзистор ТИПА Vclamp RDS(on) Ilim VNP5N07 70 В 0,2 Ом 5 ​​A ЛИНЕЙНОЕ ОГРАНИЧЕНИЕ ПО ТОКУ ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ ВСТРОЕННЫЙ ЗАЖИМ МАЛЫЙ ТОК ПОТРЕБЛЕНИЯ ОТ

    Дополнительная информация

    Символ Значение параметра Единица измерения В DS Напряжение сток-исток (V GS =0) 50 В V DGR Напряжение сток-исток (R GS =20 кОм) 50 В

    BUZ71A N — КАНАЛ 50 В — 0,1 Ом — 13 А TO-220 STripFET POWER MOSFET TYPE V DSS R DS(on) I D BUZ71A 50 В < 0,12 Ω 13 A ТИПИЧНОЕ RDS(on) = 0,1 Ω ТЕХНОЛОГИЯ НАДЕЖНОЙ ЛАВИННОЙ ПРОЧНОСТИ 100% ИСПЫТАННАЯ НА ЛАВИННЫЕ СИЛОВЫЕ ТОКИ

    Дополнительная информация

    DDSL01.

    Вторичная защита для линий DSL. Функции. Описание

    Вторичная защита для линий DSL Особенности Напряжение выдержки: 30 В Стойкость к перенапряжению: I pp = 30 A 8/20 мкс Устройство с малой емкостью: 4,5 пФ при 2 В Корпус RoHS Низкий ток утечки: 0,5 мкА при 25 C 3 2 Описание

    Дополнительная информация

    Высокое подавление синфазного сигнала. Дифференциальный линейный приемник SSM2141. Факс: 781/461-3113 ХАРАКТЕРИСТИКИ ФУНКЦИОНАЛЬНОЙ БЛОК-СХЕМЫ. Высокое подавление синфазного сигнала

    a ХАРАКТЕРИСТИКИ Высокое подавление синфазного сигнала DC: 00 дБ, тип. 60 Гц: 00 дБ, тип. 20 кГц: 70 дБ, тип. 40 кГц: 62 дБ, тип. Низкие искажения: 0,00%, тип. Быстрая скорость нарастания: 9,5 В/с, тип. тип Бюджетные дополнения

    Дополнительная информация

    ЗАЩИТА ВХОДА/ВЫВОДА AN820 ДЛЯ АВТОМОБИЛЬНОГО КОМПЬЮТЕРА

    ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ AN820 ЗАЩИТА ВХОДА/ВЫВОДА ДЛЯ АВТОМОБИЛЬНОГО КОМПЬЮТЕРА ВВЕДЕНИЕ В автомобилях количество функций, выполняемых электронными компонентами, значительно увеличилось за последние 10 лет.

    Дополнительная информация

    ХАРАКТЕРИСТИКИ КОНФИГУРАЦИИ ПИН ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА АБСОЛЮТНО МАКСИМАЛЬНЫЕ НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ. Пакеты D, F, N

    ОПИСАНИЕ µa71 — это высокопроизводительный операционный усилитель с высоким коэффициентом усиления без обратной связи, внутренней компенсацией, широким диапазоном синфазных сигналов и исключительной температурной стабильностью. µa71 защищен от короткого замыкания

    Дополнительная информация

    ЮНИСОНИК ТЕХНОЛОДЖИС КО., ЛТД

    TDA UNISONIC TECHNOLOGIES CO.,LTD +W СТЕРЕОУСИЛИТЕЛЬ ДЛЯ АВТОМОБИЛЬНОГО РАДИО ОПИСАНИЕ UTC TDA представляет собой двойной усилитель мощности класса B и предназначен для автомобильных радиоприемников. ХАРАКТЕРИСТИКИ HZIP-11 * Низкий уровень искажений.

    Дополнительная информация

    Серии BTW67 и BTW69

    Серии BTW67 и BTW69 STNDRD 50 SCR МИН. ХАРАКТЕРИСТИКИ: Обозначение Значение Единица измерения I T(RMS) 50 В DRM /V RRM от 600 до 1200 В G K I GT 80 м G K ОПИСАНИЕ доступно в корпусах высокой мощности, подходит серия BTW67 / BTW69

    Дополнительная информация

    STP60NF06. N-канальный 60 В — 0,014 Ом — 60 А TO-220 STripFET II Power MOSFET. Общие черты. Описание. Внутренняя принципиальная схема.

    N-канальный 60 В — 0,014 Ом — 60 А TO-220 STripFET II Power MOSFET Общие характеристики Тип V DSS R DS(on) I D STP60NF06 60 В

    Дополнительная информация

    STTh2R04-Y. Автомобильный диод со сверхбыстрым восстановлением. Функции. Описание

    Автомобильный диод со сверхбыстрым восстановлением Особенности Технический паспорт — данные о производстве K SMA STTh2R4AY Таблица 1. Краткая информация об устройстве Обозначение Значение I F(AV) 1 A V RRM 4 V T j (макс. ) 175 C V F (тип.) t rr (тип.) A K.9В 14 нс А

    Дополнительная информация

    ТДА2030А. Hi-Fi УСИЛИТЕЛЬ 18ВТ И ДРАЙВЕР 35ВТ

    TDA2030A 18Вт Hi-Fi УСИЛИТЕЛЬ И 35ВТ ДРАЙВЕР ОПИСАНИЕ TDA2030A представляет собой монолитную ИС в пентаваттном корпусе, предназначенную для использования в качестве низкочастотного усилителя класса AB. Особенно подходит для VS max = 44 В

    Дополнительная информация

    Устаревший продукт (ы) — Устаревший продукт (ы)

    СИНХРОННО ПРОГРАММИРУЕМЫЙ 4-БИТНЫЙ ДВОИЧНЫЙ СЧЕТЧИК С АСИНХРОННОЙ ОЧИСТКОЙ ВНУТРЕННЕГО ПРОСМОТРА ДЛЯ БЫСТРОГО СЧЁТА ВЫХОД ПЕРЕНОСА ДЛЯ КАСКАДИРОВАНИЯ СИНХРОННО ПРОГРАММИРУЕМЫЙ МАЛОМОЩНЫЙ TTL СОВМЕСТИМОСТЬ СТАНДАРТИЗИРОВАННАЯ

    Дополнительная информация

    HCF4070B QUAD EXCLUSIVE ИЛИ ВОРОТА

    СРЕДНЯЯ СКОРОСТЬ РАБОТЫ СЧЕТВЕРЕННОГО ИСКЛЮЧЕНИЯ ИЛИ ВЕНТИЛЯ t PHL = t PLH = 70 нс (тип. ) при CL = 50 пф и DD = 10 ТОК ПОКОЯ ЗАДАННЫЙ ДО 20 5, 10 И 15 ПАРАМЕТРИЧЕСКИЕ НОМИНАЛЬНЫЕ НОМИНАЛЫ ВХОДНОЙ ТОК УТЕЧКИ I I = 100 нА

    Дополнительная информация

    tda7560%20эквивалентная спецификация и примечания по применению

    org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
    Каталог Техническая спецификация MFG и тип ПДФ Теги документов
    2005 — эквивалент TDA7560

    Аннотация: tda7560 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности MOSFET аудио усилитель мощности 45 Вт 8 Ом 45 Вт автомобильный аудио усилитель FLEXIWATT25 TDA7560 ST
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 ФЛЕКСИВАТТ25 эквивалент TDA7560 тда7560 Автомобильный усилитель мощности 80 Вт. Автомобильный усилитель мощности 50 Вт. MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный аудио усилитель 45 Вт ФЛЕКСИВАТТ25 TDA7560 СТ
    2001 — TDA7560 аналог

    Аннотация: TDA7560 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности MOSFET аудио усилитель мощности 45 Вт 8 Ом 45 Вт автомобильный аудио усилитель 8 Ом 0,5 Вт динамик автомобильный класс d аудио 50 Вт автомобильный усилитель высокой мощности принципиальные схемы 4×50 Вт
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 ФЛЕКСИВАТТ25 TDA7560 эквивалент TDA7560 Автомобильный усилитель мощности 80 Вт. Автомобильный усилитель мощности 50 Вт. MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный аудио усилитель 45 Вт Динамик 8 Ом 0,5 Вт автомобиль класса d аудио 50W схема автомобильного усилителя мощности 4×50 Вт
    1999 — TDA7560

    Аннотация: Автомобильный усилитель мощности 50 Вт 4.1-канальный автомобильный усилитель мощности True MOSFET Автомобильный усилитель мощности 80 Вт СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 4X50 Вт 4X45 Вт FLEXIWATT25 EIAJ-4 автомобильный класс d аудио 50 Вт
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 ФЛЕКСИВАТТ25 TDA7560 Автомобильный усилитель мощности 50 Вт. 4.1-канальный автомобильный усилитель мощности True MOSFET Автомобильный усилитель мощности 80 Вт. СХЕМА УСИЛИТЕЛЯ МОЩНОСТИ 10000 4X50 Вт 4X45 Вт ФЛЕКСИВАТТ25 ЭИАЖ-4 автомобиль класса d аудио 50W
    2008 — TDA7560 аналог

    Реферат: TDA7560H TDA7560 FLEXIWATT25, эквивалентный четырехъядерному мостовому автомобильному радиоусилителю мощностью 4 x 35 Вт FLEXIWATT25 JESD97 осд 210
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 Флексиватт25 эквивалент TDA7560 TDA7560H TDA7560 Эквивалент FLEXIWATT25 4 x 35 Вт четырехъядерный мостовой автомобильный радиоусилитель ФЛЕКСИВАТТ25 JESD97 осд 210
    2008 — TDA7560 аналог

    Резюме: tda7560h TDA7560 FLEXIWATT25 эквивалент FLEXIWATT25
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 Флексиватт25 эквивалент TDA7560 tda7560h TDA7560 Эквивалент FLEXIWATT25 ФЛЕКСИВАТТ25
    2001 — TDA7560

    Аннотация: MOSFET аудио усилитель мощности 45 Вт 8 Ом 50 Вт автомобильный усилитель печатной платы TDA7560 ST 22-22 кГц 4,1 канала True MOSFET автомобильный усилитель мощности 4X50 Вт 30 Вт Hi-Fi аудио усилитель мощности автомобильный класс аудио 50 Вт
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 100 нФ TDA7560 MOSFET аудио усилитель мощности 45 Вт 8 Ом печатная плата автомобильного усилителя 50 Вт TDA7560 СТ 22-22 кГц 4.1-канальный автомобильный усилитель мощности True MOSFET 4X50 Вт Hi-Fi аудиоусилитель мощностью 30 Вт автомобиль класса d аудио 50W
    1999 — 4×50 Вт

    Аннотация: D95AU335B 4X45W 50 Вт автомобильный усилитель pcb 80 Вт автомобильный усилитель мощности 4×80 Вт автомобильный класс d аудио 50 Вт TDA7560
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 4×50 Вт Д95АУ335Б 4X45 Вт печатная плата автомобильного усилителя 50 Вт Автомобильный усилитель мощности 80 Вт. 4×80 Вт автомобиль класса d аудио 50W TDA7560
    1999 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560ä TDA7560 ФЛЕКСИВАТТ25
    2012 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 Флексиватт25
    2001 — TDA7560 аналог

    Аннотация: MOSFET аудио усилитель мощности 45 Вт 8 Ом TDA7560 50 Вт автомобильный усилитель мощности 80 Вт автомобильный усилитель мощности TDA7560 ST 50 Вт автомобильный усилитель печатной платы 4.1-канальный True MOSFET автомобильный усилитель мощности автомобильный класс d аудио 50 Вт 50 Вт4
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 ФЛЕКСИВАТТ25 TDA7560 эквивалент TDA7560 MOSFET аудио усилитель мощности 45 Вт 8 Ом Автомобильный усилитель мощности 50 Вт. Автомобильный усилитель мощности 80 Вт. TDA7560 СТ печатная плата автомобильного усилителя 50 Вт 4.1-канальный автомобильный усилитель мощности True MOSFET автомобиль класса d аудио 50W 50W4
    2013 – Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 Флексиватт25
    2012 — эквивалент TDA7560

    Резюме: TDA7560H TDA7560 FLEXIWATT25 эквивалент 2GHM
    Текст: Нет доступного текста файла
    Оригинал    		 PDF TDA7560 TDA7560 эквивалент TDA7560 TDA7560H Эквивалент FLEXIWATT25 2 ГГц
    тда7560

    Аннотация: схема автомобильного MOSFET аудиоусилителя 45 Вт Автомобильный аудио усилитель 4X45 Вт A7560 4×55 Вт 4×80 Вт 45 Вт Аудио усилитель QUAD BRIDGE CAR RADIO AMPLIFIER Class AB AMPLIFIER 4W
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF TDA7560 X30W/4Q x80Вт/2л 7 Вт/211 X55W/2U 10кч тда7560 Схема автомобильного MOSFET аудиоусилителя Автомобильный аудио усилитель 45 Вт 4X45 Вт А7560 4×55 Вт 4×80 Вт Аудиоусилитель 45 Вт АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ QUAD BRIDGE УСИЛИТЕЛЬ класса AB 4 Вт
    2005 — ст7529

    Реферат: TDA7418 TDA7540 TDA7560 STA1050 TDA7419 механизм cd sta1050 STMicroelectronics Digital servo CD ESP car STA1052
    Текст: Нет доступного текста файла
    Оригинал    		 PDF STA1050 STA1051/2 32-битный СТАНЦИЯ 1051/СТАНЦИЯ 1052: FLCDSERVO1105 ст7529 TDA7418 TDA7540 TDA7560 STA1050 TDA7419 механизм cd sta1050 STMicroelectronics Цифровой сервопривод CD ЭСП автомобиля STA1052
    СТк442-130

    Резюме: M56730ASP PAC011A PAC010A UPC2581 PAL005A stk413-020a upc2581v Руководство по замене полупроводниковых приборов ЭКГ STRS5717
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 100) СТк442-130 M56730ASP PAC011A PAC010A UPC2581 PAL005A стк413-020а упс2581в Руководство по замене мастера полупроводников ЭКГ STRS5717
    СТК411-230Э

    Реферат: STK411-220E stk442-130 PAL005A UPC2581V FN1016 STRG6153 RSN313h35 STK407-070B MCZ3001D
    Текст: Нет доступного текста файла
    Оригинал    		 PDF СТВДСТ-01 CAT22 СТК411-230Э СТК411-220Э стк442-130 PAL005A UPC2581V FN1016 STRG6153 РСН313х35 СТК407-070Б MCZ3001D
    лм3240

    Реферат: smd транзистор 6c5 EMP11 RSQ035P03 HTRM800 CY62148E BAS70WT ABB инвертор код неисправности двигателя инвертор ABB ACS 300 abb инвертор руководство acs 800
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF P462-НД LNG295LFCP2U P463-НД LNG395MFTP5U P468-НД СПГ995PF8W AT-DE071) лм3240 смд транзистор 6с5 ЭМП11 RSQ035P03 HTRM800 CY62148E BAS70WT Код неисправности инверторного двигателя ABB инвертор ABB ACS 300 Инвертор abb ручной acs 800
    2010 — принципиальная схема atx Блок питания 500 Вт

    Реферат: Pioneer PAL 012A 1000w инвертор PURE SINE WAVE принципиальная схема 600va numeric ups принципиальная схема winbond bios 25064 TLE 9180 infineon smsc MEC 1300 nu TBE принципиальная схема инвертор 2000w DK55 принципиальная схема светящегося 600va UPS
    Текст: Нет доступного текста файла
    Оригинал    		 PDF P462-НД P463-НД LNG295LFCP2U LNG395MFTP5U США2011) принципиальная схема atx блок питания 500w пионер ПАЛ 012А Схема инвертора PURE SINE WAVE мощностью 1000 Вт Схемы цифровых ИБП 600 ВА Биос винбонда 25064 Информация о TLE 9180 smsc MEC 1300 ню Схема инвертора TBE 2000w 55 датских крон принципиальная схема светящегося ИБП 600ва
    2000 — Схема стабилизатора переменного напряжения 220В

    Реферат: Схема цветного телевизора LG tda 9370 1000 Вт инвертор PURE SINE WAVE принципиальная схема блок питания 500 Вт TV SHARP IC TDA 9381 PS принципиальная схема беспроводная шпионская камера 9744 мини-материнская плата v1.

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
