Что такое усилитель TDA8920BTH. Как работает усилитель класса D. Каковы основные характеристики TDA8920BTH. Чем он отличается от других усилителей. Для каких применений подходит TDA8920BTH. Как правильно использовать этот усилитель в аудиосистемах.
Что такое усилитель TDA8920BTH и в чем его особенности
TDA8920BTH — это интегральный усилитель мощности класса D, разработанный компанией NXP Semiconductors. Он предназначен для создания высококачественных аудиосистем с выходной мощностью до 2×100 Вт.
Основные особенности TDA8920BTH:
- Высокая выходная мощность — до 2×100 Вт при нагрузке 4 Ом
- Очень высокий КПД — до 90% при полной мощности
- Низкий уровень искажений — менее 0.1% THD+N
- Широкий динамический диапазон — более 100 дБ
- Встроенная защита от перегрузки и короткого замыкания

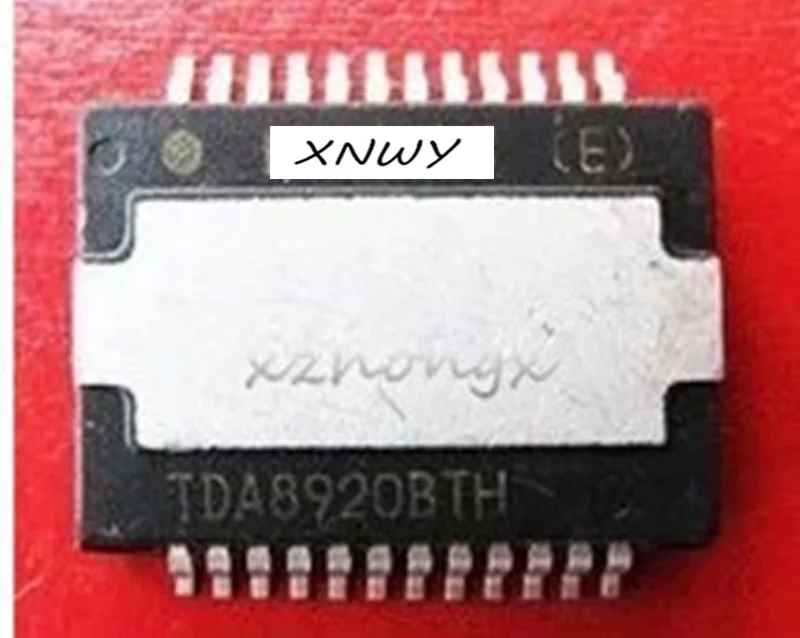

- Компактные размеры корпуса HSOP24
Благодаря использованию технологии усиления класса D, TDA8920BTH обеспечивает высокую эффективность и низкое тепловыделение. Это позволяет создавать компактные и мощные аудиосистемы.
Принцип работы усилителя класса D TDA8920BTH
Усилители класса D, к которым относится TDA8920BTH, работают по принципу широтно-импульсной модуляции (ШИМ). Входной аналоговый сигнал преобразуется в последовательность импульсов переменной ширины. Затем эти импульсы усиливаются до необходимой мощности и подаются на выходной фильтр нижних частот.
Основные этапы работы TDA8920BTH:
- Преобразование входного аналогового сигнала в ШИМ-сигнал
- Усиление ШИМ-сигнала до высокого уровня мощности
- Фильтрация усиленного ШИМ-сигнала для восстановления аналоговой формы
- Подача восстановленного аналогового сигнала на нагрузку (акустические системы)
Такой принцип работы позволяет достичь очень высокого КПД, так как выходные транзисторы работают в ключевом режиме. Это минимизирует потери энергии и тепловыделение.
Основные технические характеристики TDA8920BTH
TDA8920BTH обладает впечатляющими характеристиками для своего класса:
- Выходная мощность: 2×100 Вт (4 Ом), 2×80 Вт (6 Ом), 2×60 Вт (8 Ом)
- КПД: до 90% при полной мощности
- Коэффициент нелинейных искажений: менее 0.1% (THD+N)
- Отношение сигнал/шум: более 100 дБ
- Диапазон частот: 20 Гц — 20 кГц (±0.5 дБ)
- Напряжение питания: ±12.5 В — ±30 В
- Рабочая температура: -40°C до +85°C
Эти характеристики позволяют создавать на базе TDA8920BTH высококачественные Hi-Fi усилители с отличным звучанием и низким энергопотреблением.
Преимущества TDA8920BTH перед другими усилителями
По сравнению с традиционными линейными усилителями класса AB, TDA8920BTH имеет ряд важных преимуществ:
- Значительно более высокий КПД (до 90% против 50-60% у класса AB)
- Меньшее тепловыделение и габариты при той же выходной мощности
- Отсутствие необходимости в массивном радиаторе охлаждения
- Более низкое энергопотребление, особенно на малых и средних мощностях
- Возможность создания компактных мощных усилителей
При этом по качеству звучания современные усилители класса D, такие как TDA8920BTH, не уступают хорошим линейным усилителям. Они обеспечивают низкий уровень искажений и широкий динамический диапазон.
Области применения усилителя TDA8920BTH
Благодаря своим характеристикам, TDA8920BTH может использоваться в различных аудиоприложениях:
- Домашние Hi-Fi системы и AV-ресиверы
- Активные акустические системы
- Профессиональное звуковое оборудование
- Автомобильные аудиосистемы
- Портативная аудиотехника с батарейным питанием
- Мультимедийные системы
TDA8920BTH особенно хорошо подходит для создания компактных и эффективных усилителей мощности. Его низкое тепловыделение позволяет реализовать систему без массивных радиаторов охлаждения.
Рекомендации по использованию TDA8920BTH в аудиосистемах
При проектировании устройств на базе TDA8920BTH следует учитывать несколько важных моментов:
- Необходимо обеспечить качественное стабилизированное двуполярное питание
- Требуется правильный расчет и реализация выходного LC-фильтра
- Важно соблюдать рекомендации по разводке печатной платы для минимизации помех
- Следует использовать качественные быстродействующие выходные конденсаторы
- Рекомендуется применять экранирование для снижения электромагнитных помех
При соблюдении этих рекомендаций TDA8920BTH способен обеспечить отличное качество звучания в сочетании с высокой эффективностью и надежностью.

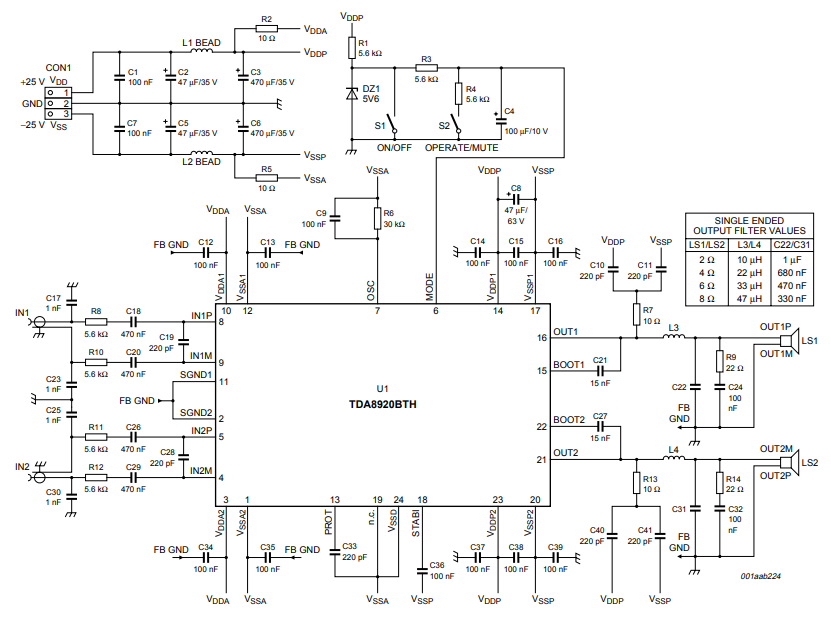

Типовая схема включения усилителя TDA8920BTH
Для работы TDA8920BTH требуется минимальное количество внешних компонентов. Типовая схема включения включает в себя:
- Входные разделительные конденсаторы
- Резисторы обратной связи для установки коэффициента усиления
- Выходной LC-фильтр
- Снабберную RC-цепочку для подавления выбросов
- Конденсаторы по цепям питания
Важно тщательно рассчитать параметры этих элементов в соответствии с рекомендациями производителя. Это позволит добиться оптимальных характеристик усилителя.
Сравнение TDA8920BTH с другими усилителями класса D
TDA8920BTH имеет ряд преимуществ по сравнению с некоторыми аналогами:
- Более высокая выходная мощность, чем у TPA3116D2 (2×50 Вт)
- Меньшие искажения, чем у TDA7498 (0.1% против 0.3%)
- Более широкий динамический диапазон, чем у TAS5630B (100 дБ против 95 дБ)
- Более низкая стоимость, чем у многих аналогов с подобными характеристиками
При этом TDA8920BTH уступает некоторым более дорогим решениям по предельной выходной мощности. Однако в своем ценовом сегменте он является одним из лидеров по совокупности характеристик.
Tda8920bth
Чип-конденсатор C 0,22 мкФ X7R. Микросхема AD SO Получение в магазине Требуется доставка. Идеи и Oтзывы.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:

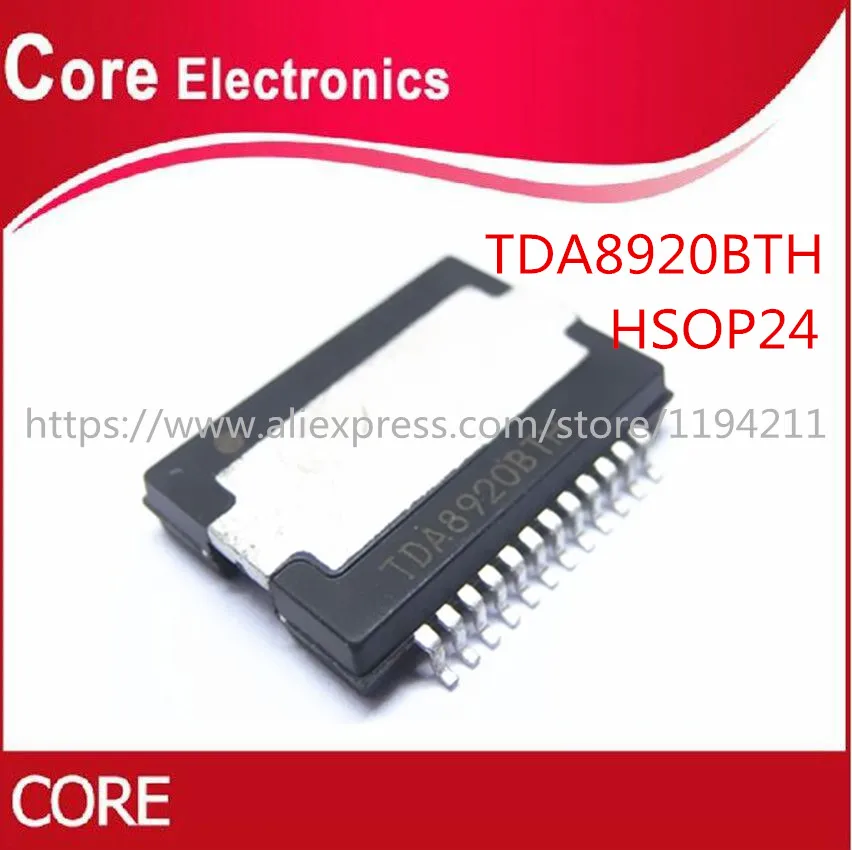

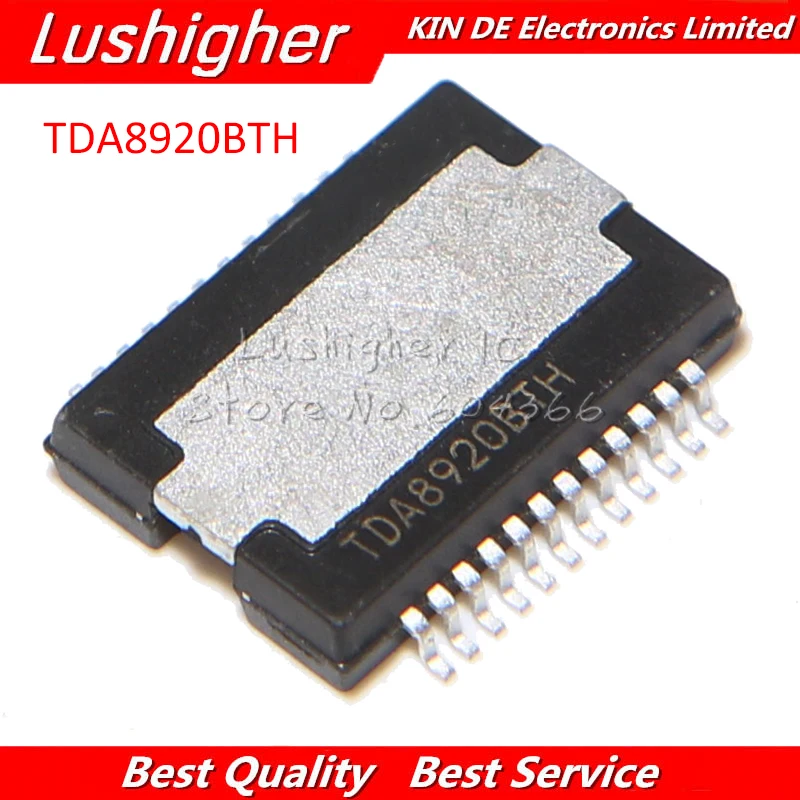

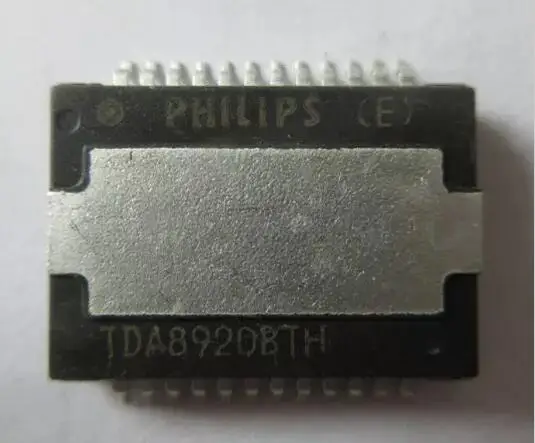

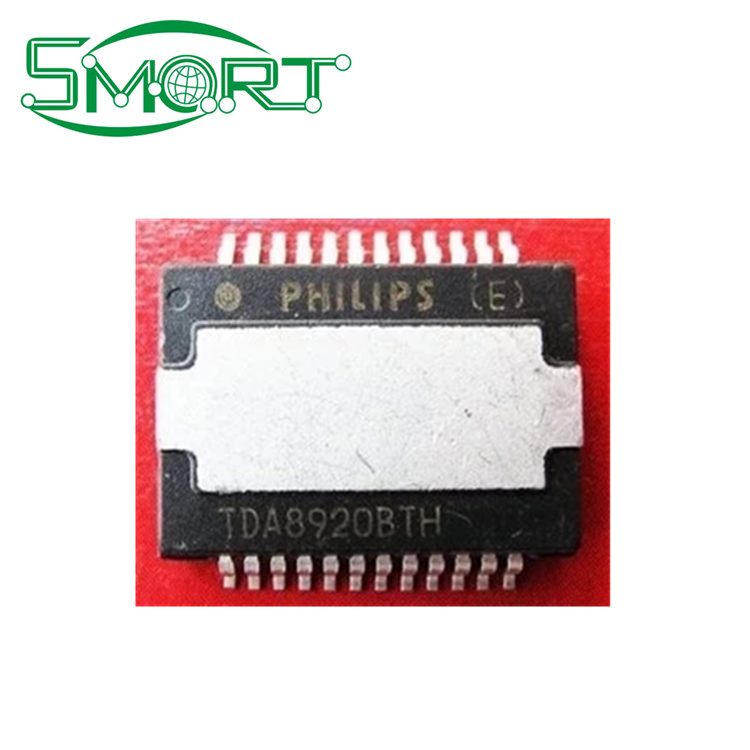

- Высокого качества TDA8920BTH HSOP24 из 2 предметов
- TDA8920BTH, HSOP24

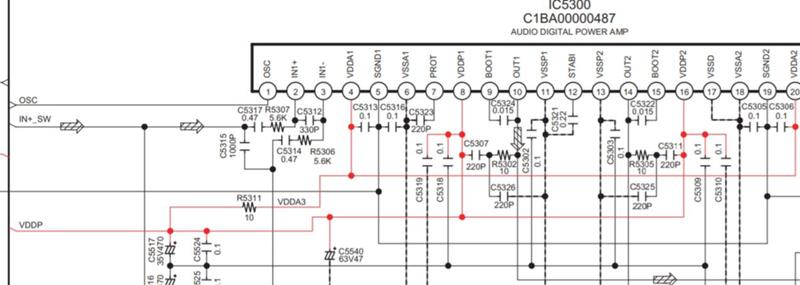

- Panasonic sa-ht335 нет звука на двух каналах
- TDA8920BTH
Datasheet TDA8920BTH/N2 — NXP Даташит Усилитель, аудио, 210 Вт, D, 24HSOP - TDA8920, TDA8920BTH, TDA8920BJ схема
- TDA8920BTH
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Mạch khuếch đại 840W — Nguyễn Minh Tuấn (Zalo 01655 774 789)
Высокого качества TDA8920BTH HSOP24 из 2 предметов
Чип-конденсатор C 0,22 мкФ X7R. Микросхема AD SO Получение в магазине Требуется доставка. Идеи и Oтзывы. Каталог товаров наименований доступно сейчас. Яндекс поиск по сайту. Закладки: ждём.. На странице каталога или товара нажмите кнопку отложить выбраный товар появится здесь. Сумма заказа: 0 р. Информация на сайте о ценах, наличии и сроках поставки ориентировочная, окончательный расчёт заказа выполняется менеджером.
Сохранить список. Оформить заказ. Имя списка: Коментарий:. Укажите свои контактные данные Удалить контакт. Планирую забрать заказаный товар:. Войти Быстрая регистрация Продолжить без авторизации не рекомендуется. Заказ отправлен. Номер заказа: Ваш заказ принят на обработку. Дождитесь ответа менеджера. Вы также можете справиться о состоянии заказа по телефону , сообщив номер или контактные данные заказа.
Мой список заказа открыть сохранить обзор позиций списка больше.. Cписок как текст Экспорт в Excel Очистить список Закладки: ждём.. Сохранить список Оформить заказ. Уфа доставка производится на следующий день, кроме сб. Условия доставки Доп.
TDA8920BTH, HSOP24
Усилитель низкой частоты класса D. Выходная мощность 2 х 80 Ватт при нагрузке 4 Ом или 1 х Ватт при нагрузке 8 Ом. Наши условия работы, доставки и оплаты: 1. Заказы отправляются по предоплате 2.
TDABTH SOP36 TDA SMD лапками углублением SOP новый и оригинальный IC in Активные компоненты from Электронные компоненты и.
Panasonic sa-ht335 нет звука на двух каналах
Правила форума. RU :: Правила :: Голосовой чат :: eHam. Показано с 1 по 2 из 2. Тема: Помогите. Добавить тему форума в del. Закладках Разместить в Ссылки Mail. Ru Reddit! Опции темы Версия для печати Отправить по электронной почте….
TDA8920BTH
MJD is a corporation which engaged in agency electronic components. Now already became a one of the most famous electronic components distributor in China.
Because of wholesale price is different from sample price, our website can not state. Please send your required part number via email to Sales hkmjd.
Профиль Написать автору Все объявления продавца.
Datasheet TDA8920BTH/N2 — NXP Даташит Усилитель, аудио, 210 Вт, D, 24HSOP
Pos udara intangl jasa pengiriman: Anda dapat menggunakan membelinya sekarang. Ketika semua пункт Anda menawar pada telah berakhir, e-mail kami dan kami akan mengirimkan faktur gabun Sebagian besar пункт yang dikirim oleh layanan pos udara pos dalam 24 jam berikutnya setelah pembayaran diter Ketika Anda membeli beberapa item yang menutup pada hari yang sama, biaya pengiriman akan dikombinasikan dengan Disk Kamal kapal di seluruh dunia. Часто задаваемые вопросы:. Печать Отправить другу. Часто задаваемые вопросы: Вес посылки 0.

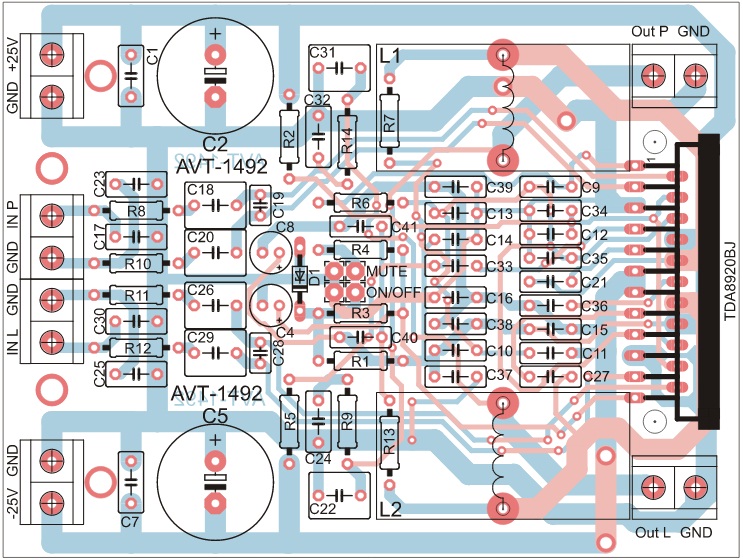

TDA8920, TDA8920BTH, TDA8920BJ схема
Усилитель низкой частоты класса D. Выходная мощность 2 х 80 Ватт при нагрузке 4 Ом или 1 х Ватт при нагрузке 8 Ом. Наши условия работы, доставки и оплаты: 1.
Заказы отправляются по предоплате 2. Минимальная сумма заказа 25 грн. После оформления заказа, покупатель получает СМС уведомление с реквизитами и суммой для оплаты. После оплаты покупателю необходимо уведомить менеджера об оплате указав ФИО Плательщика, время и сумму оплаты.
Купить микросхему TDABTH/N2 недорого с доставкой по России. Большой выбор микросхем по выгодным ценам. Приятные скидки, бонусы на .
TDA8920BTH
Наличие: товар в наличие. Доставка вовремя Гарантии: доставка в течении 60 дней. Средний рейтинг: 0 из 5 0 Рейтинги. Имя Рейтинг Отзыв.
Войти через. Гарантия возврата денег Возврат за 15 дней. Добро пожаловать в yuxinyuan. Если вам нужно больше или больше продуктов, пожалуйста, co Свяжитесь с нами.
Ваши права в разделе.
Забыли пароль? Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan.
Нужна помощь в выборе продукции или подборе аналога? Обратитесь к нашему консультанту webmaster platan. Указано наличие на складе в г. Цены приведены с учетом НДС.
Москва, Югорский проезд д. Заказать звонок. Главная Прайс-лист Новости Контакты.
why TDA8920BTH overheating | diyAudio
JavaScript is disabled. For a better experience, please enable JavaScript in your browser before proceeding.
- Status
- This old topic is closed. If you want to reopen this topic, contact a moderator using the «Report Post» button.
Jump to Latest
#1
- #1
hello, friends!
my question for people, who built (or use) amplifier, based on TDA8920BTH.
My TDA8920BTH is very hot, without load and input signal, about 80 C for 5 minutes. I made it on double-sides PCB, tracing almost like in datasheet (my PCB in attachment). Power supply is +/- 27 v, 4700 uf capacitor per rail. All of Components as described in datasheet, only inductors in output filter is slightly different. Chip is working, sound is very well, but chip is very hot. I thought that class D amplifier should not be HOT without load…may be my chip is broken?
my question: what is temperature of Your TDA8920BTH? and if someone had such a problem with this chip, how did you fix it?
Regards, Oleg
#2
- #2
You have included the snubber (10 Ohm + 2x220pF)?
Have you tried to disconnect the chokes on the side of the chip to see if the heating is from shoot-through currents or current going to the filter?
Do your filter chokes also become hot?
How much DC offset do you have at the outputs (with speakers connected)?
#3
- #3
FauxFrench, thanks for Your reply!
1.
Snubber not include, because when I built my amp, I used datasheet of 2002 revision, this is one document which have a PCB image (that I copy). Snubber shown in datasheet of 2005. (In attachment You can see it).
2. I try to disconnect a inductors, but chip is hot
3. chokes is warm, slightly less of chip
4. DC offset is 40 mV.
without input signal i see a 314 kHz on the output
#4
- #4
Many thanks for the good information.
1. Snubber not include, because when I built my amp, I used datasheet of 2002 revision, this is one document which have a PCB image (that I copy). Snubber shown in datasheet of 2005. (In attachment You can see it).
I would see if I could fit snubbers at the rear side of the board. That will relieve the chip from some stress and improve EMI. In the 2002 version the 4.7Ohm/560pF is the snubber so perhaps it is already included.
2. I try to disconnect a inductors, but chip is hot
You use the «BTH» version for SMD mounting. How much heatsink do you use and is it well connected to the top of the chip? Even without loading by the output filter (and speakers) the chip still has power losses in particular from switching of the output power transistors. TDA8920 has a quiescent (idle) current of 50mA (typical) without the filters connected. With +/-27V supply that means some 3W power loss without any signal or filters connected. With the filters connected, it will be somewhat worse and you can expect some 4-5W power loss, still without a signal.
TDA8920 is quite power hungry.

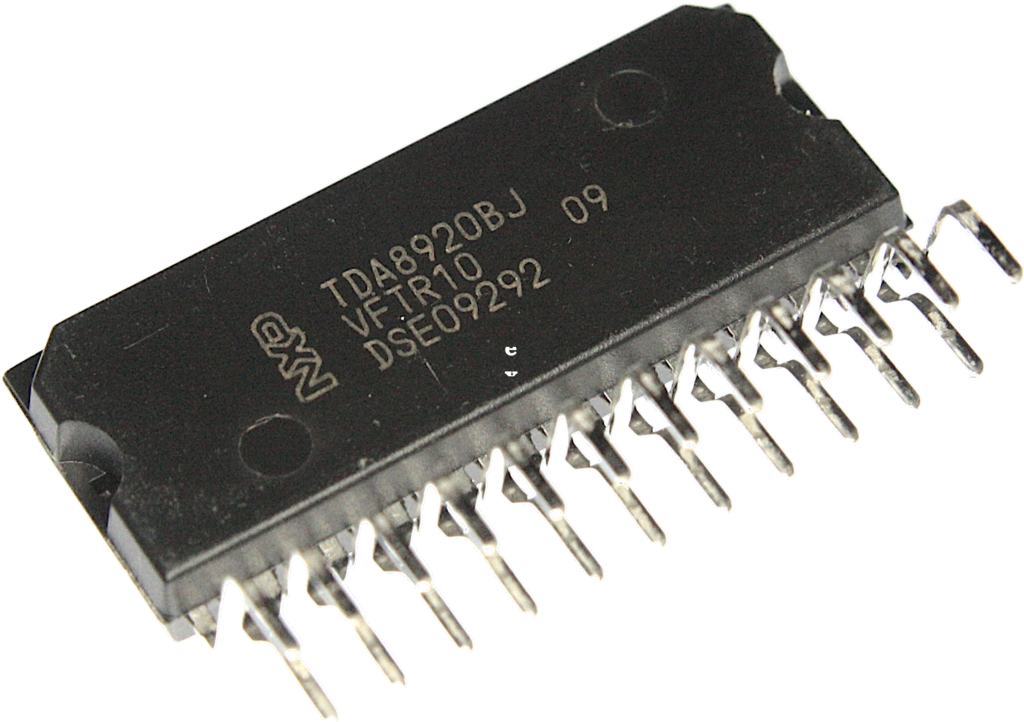

I have the «J» version which is easier to connect to a heatsink.
3. chokes is warm, slightly less of chip
If the chokes become more than 40 degrees Celsius, it could hint that they are not suited for 314KHz operation and may have too high core losses. What is the color of the choke cores? High core losses increase the chip losses because the chip has to supply the current that heats the cores at 314KHz.
4. DC offset is 40 mV.
Slightly high but not enough to cause important heating. So, OK.
without input signal i see a 314 kHz on the output.
That is correct. What you see is the residual of the carrier frequency. At the input of the filter you have a 54Vpp square wave signal (the carrier). At the output of the filter you have 2.72Vpp. The filter reduces the carrier frequency well but cannot remove it fully. All normal here.
NB: It is often stated that class D amplifiers have little power losses and the chips remain cold even without a heatsink.
That is generally NOT true. A TPA3116 with a quiescent current half of what TDA8920 has and 19V supply generally remains cold. You have the double quiescent current and more than the double supply voltage so your losses are much higher.
Last edited:
#5
- #5
FauxFrench, Thank you for the information!
1) i will try to add a snubber today
2) chokes is 15 uH, NPIS27h250MTRF(NIC components), DCR 0.
027 Ohm, Idc=4.5A. This inductor what i now have. They are «for power design» inductor, but now I wait for Coilcraft inductor MSS1210-223MEB(smd) and RFS1113-273ME (thru-hole), which produce and recommended for TDA8920 by Coilcraft.
3) i use a heatsink from PC mother board, connect via mica plate and thermal grease. with heatsink, of course, chip not hot.
and, how is temperature of Your chip? and supply parameters?
regards, Oleg
#6
- #6
You probably have the snubbers already — 4.
7Ohm/560pF.
So, with a heatsink you have no heating problems? You need a heatsink!
Chokes OK. I use similar. They should not operate much above 40 degrees Celsius.

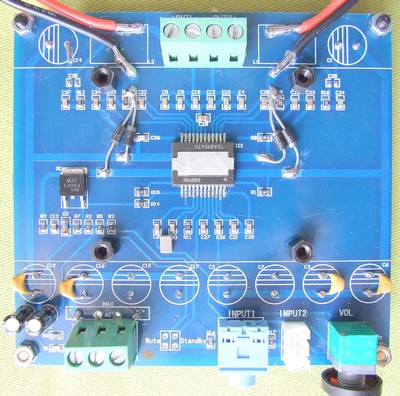

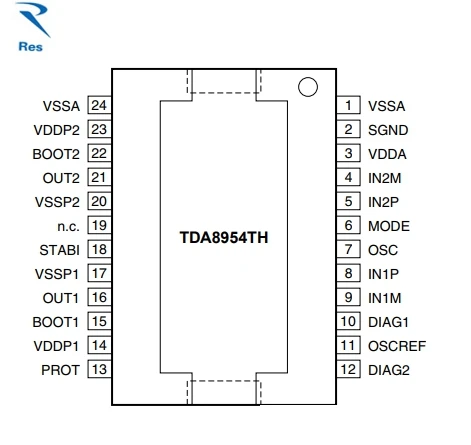

I only have the TDA8920J chips, no time to use them yet. I have a TDA8954TH on a board and that one also becomes (very) hot without a heatsink.
Just a question, are you happy with your IkaScope? I did not know that brand but realized it is French.
#7
- #7
ok, may be I need to make output stage as datasheet-2005(schematic in attacment)?
And I am saddened.
. I make this Amp for replace my old amp based on TDA7294, for reduce temperature and connections in device. Now connections is more optimal, but temperature must be better…
one more question: if i connect output from chip via Schottky diodes to Vdd and Vss, Can it help to improve the performance of the chip?
About Ikascope. I got it for winning the contest from Elektor last year. it not bad, but if i have 300 euro, I’d rather buy a «second-hand» stationary device (in my country I can find oscilloscope from 100$…). look: Осциллограф HANTEK DSO5102P: 7 300 грн. — Оборудование Черкассы на Olx
it must better, and only 260$…
#8
- #8
I feed on my amp of 1-kHz sinusoidal signal and measure a output, with and without load.
First, i get a sinus from microcontroller’s DAC (pictures 1,2,3), second — from PC souncard (pictures 4,5,6).
Signal have some interference because it go thru sound processor (TDA7468)
Please, rate, is I get a normal output signal or not. And In your opinion, how does my amplifier work?
Regards, Oleg
#9
- #9
One small warning for a start: do not operate a class D amplifier without load.
It may damage the output filter capacitor or the class D chip. The load resistance serves to damp the LC resonance in the output filter. No-load operation you can do with a class AB amplifier, NOT with a class D amplifier.
The Schottky diodes you propose are frequently implemented to protect the class D amplifier from surge-voltages generated by the output filter chokes. You won’t hear a difference in the sound. I once «killed» a TDA8954 chip because I did not use such «catch»-diodes.
Yes, class D has been presented as hardly without power loss and many believe in this marketing slogan.
As you probably know, a class D amplifier typically operates with an efficiency around 90% at high output levels while a class AB amplifier around 70%. At low output levels their power loss is often comparable (in the order of 5W). In a class AB amplifier the quiescent current consumption is mainly used to bias the power stage while a class D chip is more complex and needs power to keep the carrier operating even without any sound.
As normal music listening requires some 0.2-5W of power, most of us do not really use the efficiency gain of a class D amplifier.
The only way to have less idle power loss is to use a less powerful amplifier with little quiescent current. TPA3116/18 is known to be good in that respect.
From what I can see from your scope-shots, they look as expected: a 1KHz sine-wave with the residual of the 314KHz carrier on top. For a class AB amplifier we would be worried but a class D amplifier output will have a residual of the carrier frequency at the output as well. Even though your ears may be younger and better than mine, also you cannot hear the 314KHz.
Well done winning the Elektor competition! The IkaScope seems mainly intended for mobile service use where its compact size and low weight is an advantage.
Last edited:
#10
- #10
FauxFrench, Thank you very much for your help and detailed explanation.
Show hidden low quality content
- Status
- This old topic is closed. If you want to reopen this topic, contact a moderator using the «Report Post» button.
Share:
Facebook Twitter Reddit Pinterest Tumblr WhatsApp Email Share Link
Top Bottom
усилитель класса D TDA8920BTH | diyAudio
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Перейти к последнему
#1
- #1
Нашел усилитель ClassD TDA8929BTH Chip, NXP Semiconductor..
на www.classd.co.uk
кто знает технические характеристики?
Хороший вариант для установки моего усилителя 1 ClassD?
спасибо!
Внешний образ должен быть здесь, но он не работал, когда мы в последний раз тестировали его.
#2
- #2
Более подробная информация здесь:
УСИЛИТЕЛЬ КЛАССА D PHILIPS TDA 8920 BTH (Classd.co.uk) | Усилители класса D Магазин OEM-продуктов DIY Audio
И здесь:
http://classd.co.uk/Class_D_Ampplifer_Power Supply_SMPS/info-amplifier-class-d-classd/
Не забудьте добавить стоимость трансформатора.
Аналогичный продукт со встроенным SMPS можно найти здесь:
Connexelectronic
Последнее редактирование:
#3
- #3
Привет, это очень дорого. Купил почти такой же усилитель на ebay за 30$ с доставкой.
#4
- #4

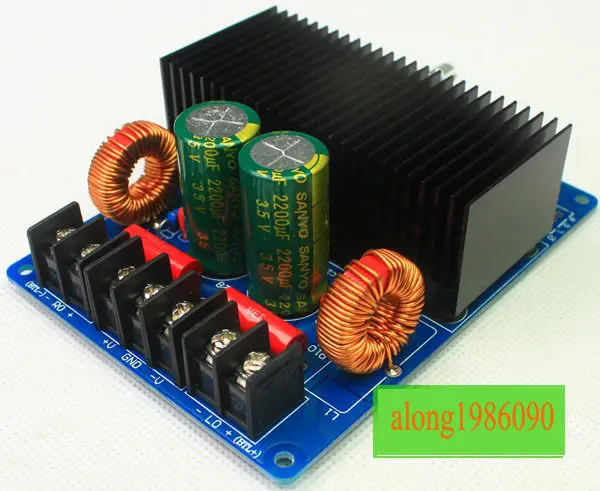

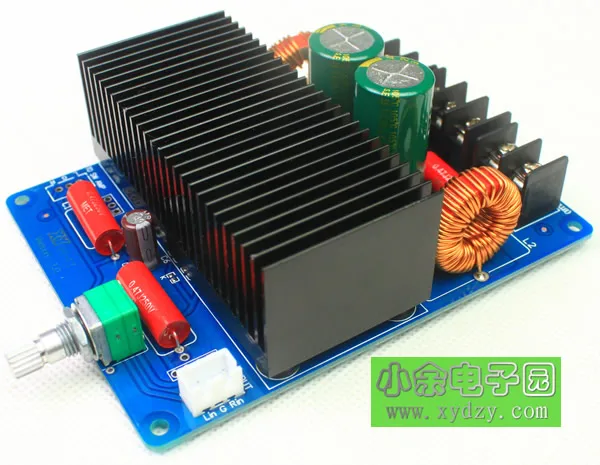

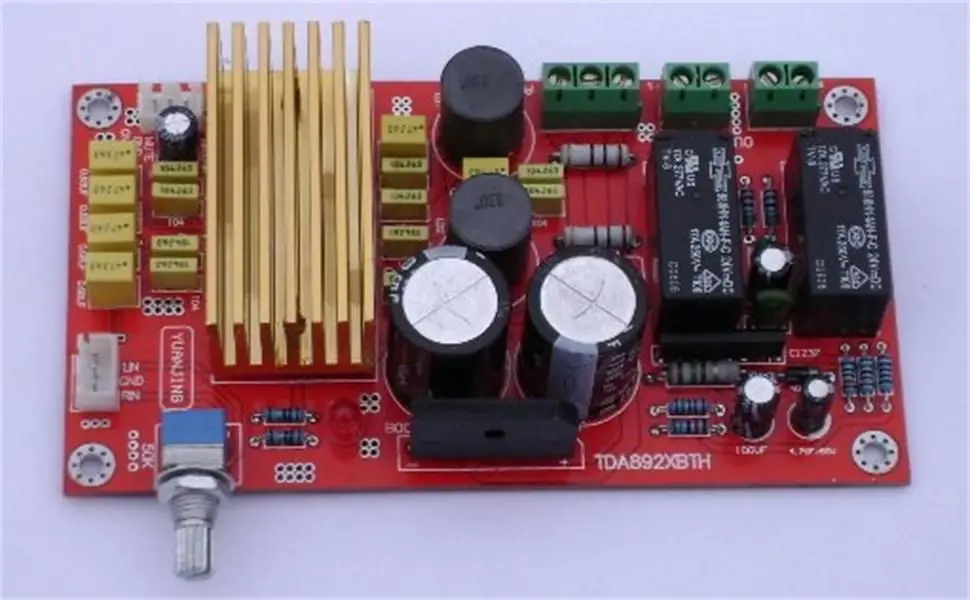

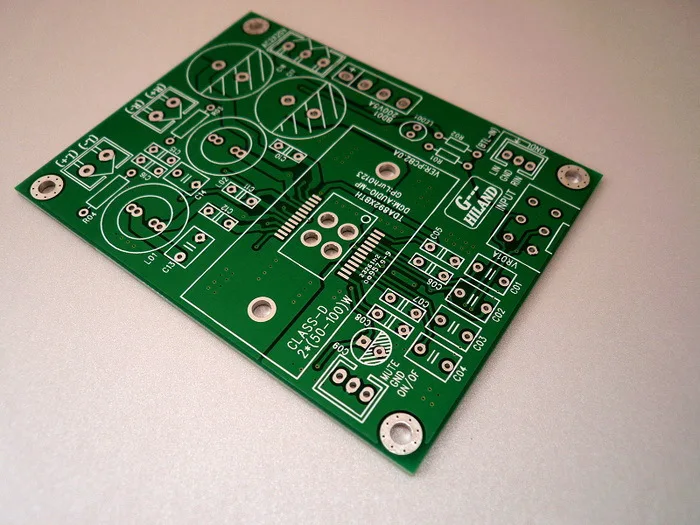

Усилитель на базе TDA8920BTH
Всем привет!!
Вот несколько фотографий моего усилителя класса D на базе TDA8920BTH!! Он состоит из двух плат 1.
) Усилитель мощности и 2.) Блок питания!!
Больше изображений в моем следующем посте!!
С уважением,
Qpoint
#5
- #5
HI ,
Я вижу этот усилитель класса D и прошу переключиться на 200 Вт моно, используя btl.
.. вот ответ: кто-нибудь проверял это? я не хочу ломать свой усилитель, даже дешевле .. спасибо
Внешний образ должен быть здесь, но он не работал, когда мы в последний раз тестировали его.
Показать скрытый контент низкого качества
- Статус
- Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь
Верх Нижняя часть
Yuan Jing Audio — Плата цифрового усилителя мощности TDA8950 TH класса D (версия TDA8920BTH повышенной мощности)
Магазин аудиотехники «Сделай сам»
Добро пожаловать в Юань-Цзин | Пожалуйста войдите или зарегистрируйтесь.
SSL БЕЗОПАСНЫЙ
Надежный и защищенный
СЛУЖБА ДОСТАВКИ
Доставка по всему миру
СВЯЖИТЕСЬ С НАМИ
Техническая поддержка
Корзина
0 шт. — 0,00 USD
Ваша корзина пуста!
‘; html += ‘
‘+item.
label+’‘; если (элемент.модель) { HTML += ‘
‘; html += ‘Модель : ‘+ item.model; HTML += ‘
‘; } если (изделие.производитель){ HTML += ‘
‘; html += ‘Производитель: ‘+ item.manufacturer; HTML += ‘
‘; } если (цена товара) { html += ‘
Цена: ‘; если (!item.special) { html += товар.цена; } еще { html += »+ item.price +’ ‘+ item.special +»; } HTML += ‘
‘; } если(item.stock_status){ HTML += ‘
‘; html += ‘Статус запаса: ‘+ item.stock_status; HTML += ‘
‘; } если(элемент.количество){ HTML += ‘
‘; html += ‘Количество: ‘+ item.quantity; HTML += ‘
‘; } если (пункт.рейтинг) { html += ‘
Рейтинг:
‘; } если (item.allresults) { HTML += ‘
‘+allRequest.term.
