Стереофонический предварительный усилитель с темброблоком на ОУ NE5532
Главная » Звук » Стереофонический предварительный усилитель с темброблоком на ОУ NE5532
Этот стереофонический предварительный усилитель построен на основе популярного операционного усилителя NE5532 и нескольких дискретных элементов. Предварительный усилитель подходит для работы с любым источником сигнала, таким как mp3 плеер или компьютер, а в дополнении с оконечным усилителем мощности позволит получить дома неплохой звук.
В предусилителе предусмотрен темброблок, позволяющий производить регулировку низких и высоких частот, а также регулировку громкости с помощью трех спаренных поворотных потенциометров. Размещение потенциометров на краю платы позволяет отказаться от проводов, соединяющих потенциометры с платой, что в свою очередь приводит к улучшению параметров усилителя в плане шумов.
Предусилитель питается от двухполярного источника питания с напряжением от +/-18 до +/-30 вольт.
Принципиальная схема предусилителя показана на рисунке ниже:
Усилитель состоит из двух одинаковых каналов. Работу предварительного усилителя изучим на одном из них. Входной сигнал подается на разъем GP1 и поступает прямо на фильтр высоких частот, состоящий из конденсатора C1 (1 мкФ) и резистора R1 (100k) с частотой среза около 1,5 Гц, это позволяет эффективно срезать постоянную составляющую и самые низкие частоты.
Далее сигнал поступает на неинвертирующий усилитель U1 (NE5532) и резисторы R3 (10k) и R7 (4,7 k), что обеспечивает усиление сигнала в 1,5 раза. Небольшой конденсатор C3 (10 пФ) предотвращает возбуждение, в то время как C5 (1 мкФ) разделяет контуры на усилителях U1 и U2(NE5532).
Регулятор частот построен на усилителе U2, а сама регулировка частот построена классическим способом. Элементы, вносящие изменения в характеристики находятся в петле отрицательной обратной связи усилителя U2. Когда оба регуляторы находятся в центральном положении, сопротивление X1 (полученное из элементов: R9 (10k), C9 (33 нФ), C7 (4,7 нФ), а также: P1 (100k), P2 (100k), R11 (10k) и R12 (3,3 к) — «в среднем положении») между входным сигналом и инвертирующим входом усилителя U2 равно сопротивлению X2 (полученное из элементов: R15 (10к), C11 (33 нФ), C13 (4,7 нФ) и в середине также: P1, P2, R11 и R12 — » в среднем положении») между выходом усилителя U2 и инвертирующим вход.
Он равен 1 для всего диапазона рабочих частот усилителя.
Потенциометр P1 отвечает за регулировку низких частот. Для высоких частот конденсаторы C9 и C11, являются короткозамкнутыми, так что регулировка с помощью потенциометра не оказывает никакого влияния на этих частотах. Потенциометр P2 отвечает за регулировку высоких частот, а из-за исключения конденсаторов С7 и C13 регулировка не оказывает никакого влияния на низкие частоты.
Сигнал с выхода регулятора частоты поступает через резистор R17 (4,7 k) на потенциометр регулировки громкости P3 (100k) и далее к следующему контуру усиления, а именно U5 (NE5532). Элементы R19(15k) и R21 (33k) настраивают U5 для работы в качестве инвертирующего усилителя с коэффициентом усиления около 2. С выхода U5 сигнал через фильтр R23 (100Р), C21 (1 мкФ) и R25 (100k) попадает на выход предусилителя GP3.
Напряжение питания для операционных усилителей получают с помощью стабилизаторов U3 (78L15) и U4 (79L15), и фильтруется с помощью конденсаторов C15–C16 и C17–C18.
Кроме того, питание каждого из четырех операционных усилителей сглаживается с помощью конденсаторов C19–C20 и C23- C26 (100 нФ).
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Скачать рисунок печатной платы предварительного усилителя
(unknown, скачано: 7 391)Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Categories Звук Tags Усилитель
Отправить сообщение об ошибке.
Темброблок на ne5532 в категории «Техника и электроника»
Предусилитель-темброблок на NE5532
На складе в г. Одесса
Доставка по Украине
340 грн
Купить
КИТ, набор стерео темброблок активный на 2-х NE5532, +/-12…24В
На складе в г. Софиевская Борщаговка
Доставка по Украине
280 грн/комплект
Купить
Предварительный усилитель с темброблоком XH-M164 Аудио усилитель на чипе NE5532 мощность 10 W
Доставка из г.
Черновцы
687.60 грн
Купить
Темброблок LM1036 + NE5532 Стерео предусилитель, регулировка громкости, баланса, НЧ, ВЧ. DC12-24В
На складе в г. Тернополь
Доставка по Украине
750 грн
Купить
Попередній підсилювач на 2 каналу XH-A901 Передпідсилювач на чіпі NE5532
На складе
Доставка по Украине
290 грн
Купить
Темброблок XH-A901 NE5532 Предусилитель, регулировка громкости, НЧ, СЧ, ВЧ. DC 12-24В
На складе в г. Тернополь
Доставка по Украине
375 грн
Купить
Темброблок NE5532
Доставка по Украине
200 грн
Купить
Темброблок LM1036 + NE5532 Стерео предусилитель, регулировка громкости, баланса, НЧ, ВЧ. DC12-24В
На складе
Доставка по Украине
675 грн
Купить
NE5532 Стерео Предусилитель, Темброблок
Заканчивается
Доставка по Украине
200 грн
Купить
NE5532 Стерео Предусилитель, Темброблок
Доставка из г.
Кривой Рог
280 грн
Купить

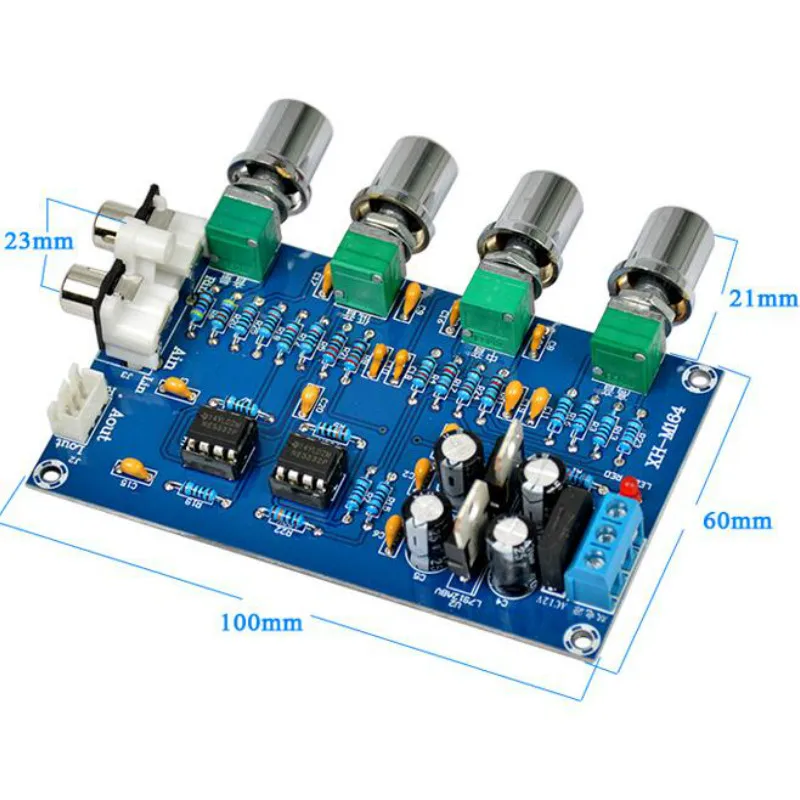

Темброблок XH-M164 NE5532 стерео предусилитель, двухполярное питание
