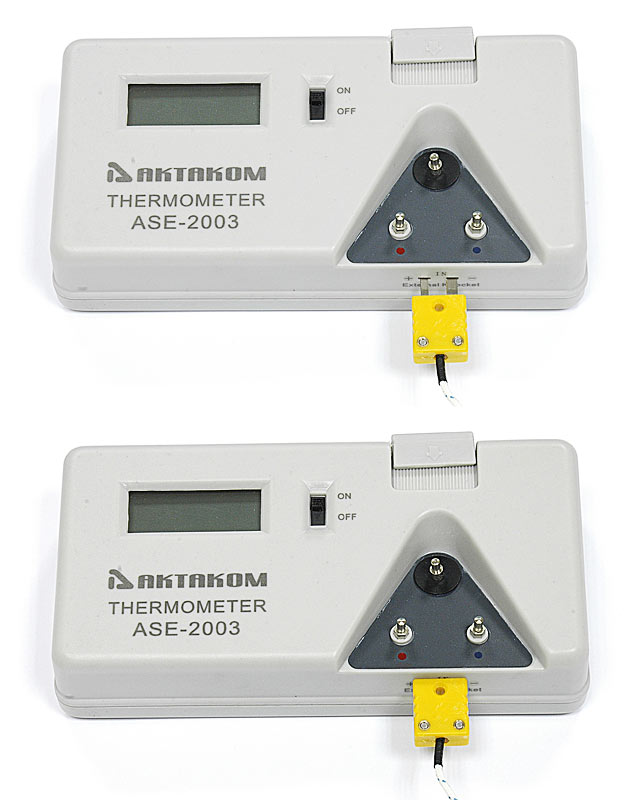

Термометр для измерения температуры паяльников. Термометр для измерения температуры жала паяльника: виды, характеристики, применение

Нет сомнений, что тестер паяльника — очень важный инструмент.В отличие от других инструментов, в нем есть все необходимое, чтобы начать профессиональную проверку, измерения и многое другое за считанные секунды.

Благодаря автоматике, можно исключить человеческие ошибки при записи вручную. Кроме того, вам будет сложно найти лучший тестер температуры термометра для паяльника, а также возможность проведения точных испытаний и измерений, готовых к настройке.

Работа на термопаре — тоже большой плюс. Нет необходимости дополнительно устанавливать какое-либо программное обеспечение, этот инструмент для дальнейшей проверки … Если вы случайно работаете без калибровки или повреждаете дорогостоящие устройства для себя или клиентов, Best Soldering Iron Tester может — и БУДЕТ — сэкономить вам часы хлопот и, возможно, тысячи долларов потраченного впустую времени и качества продукции.Только по этой причине I Вот почему мы решили собрать детальные обзоры 5 лучших тестеров паяльника, доступных на рынке.

, как измерить температуру жала паяльника. На рынке было множество лучших тестеров паяльника, я протестировал некоторые из термометров паяльника, которые позволяют вам проверять паяльник и сделать весь процесс плавным. Он на удивление без сбоев и оснащен датчиком температуры паяльника.Я знаю, что большинство недорогих инструментов, подобных этому, чертовски глючат, поэтому будьте осторожны, особенно когда вы собираетесь купить что-то вроде термометра для паяльника.

Большинство датчиков температуры паяльника, доступных на рынке, очень красиво выглядят, и некоторые из них являются популярными признанными брендами. Ключевые факторы, которые мы должны учитывать при выборе лучшего тестера паяльника, — это долговечность, безопасность инструментов от воды и повреждений, профессиональное расположение и наиболее важные цены на продукцию.Фактически, вы можете легко путешествовать и получить доступ к инструментам, указанным выше

Суть в том, что, по нашему мнению, термометр для наконечников Hakko FG-100B-03 является самым надежным и лучшим тестером паяльника по доступной цене. Обычно люди предпочитают низкую цену, но для более высокого качества и функций в нее стоит вкладывать больше, поэтому покупка температурного тестера паяльника для профессиональной проверки паяльника — это огромная добавленная стоимость.

Нам пришлось провести обширное исследование для поиска превосходных моделей, которые стоят каждой потраченной копейки и предоставляют высококачественные профессиональные решения !.Я надеюсь, что вы выбрали свой лучший продукт из нашего списка термометров для паяльника.

Если вы планируете купить лучший измеритель температуры паяльника, мы надеемся, что вы приятно проведете время, выбирая лучший выбор. Вы обязаны сделать это перед собой — и своей семьей и друзьями — подобрать его, поскольку это инструмент, который вы обязательно понадобится в вашем бизнесе.

Статьи по теме
1. Топ-5 лучших вытяжек для удаления дыма припоя 2021 — Руководство покупателя
2.Лучший лабораторный источник питания 2021 года — Руководство покупателя
3. 5 лучших паяльных ковриков 2021 года

Паяльник-термометр | АНРИЦУКЕЙКИ

Стандартная цена единицы:

—

дней до отправки:

9 дней или более

[Характеристики]
Серия HS — это термометры, способные измерять температуру наконечников паяльника, сопротивление между землей (только HS-50K) и наконечниками паяльника, а также напряжение утечки (только HS-50K).Измеряя состояние жала паяльника, можно принять меры против проблем в производственном процессе, способствуя снижению частоты отказов.

(i) Осторожно

• Производство некоторых продуктов планируется прекратить с октября 2021 года. В зависимости от наличия на складе время окончания будет изменено. Пожалуйста, проверьте расценки и экран заказа для получения подробной информации.


Основные характеристики

• Тип продукта

  Паяльник-термометр

• Тип термопары Температура

  Тип K

• Диапазон измерения температуры (° C)

  0–500

• Разрешение температуры (° C)

  1

• Погрешность Температура (° C)

  ± (0.3% от указанного значения +1)

• Температурный коэффициент (° C)

  Диапазон измерения ± (0,03%)

• Погрешность компенсации холодного спая Температура (° C)

  ± 0,5 (для 23 ± 10)

• Внешний размер (Ш) (мм)

  152

• Внешние размеры (D) (мм)

  80

• Внешний размер (H) (мм)

  45

• Стиль отображения

  ЖК-дисплей

CV.KT International

Патент США на способ управления паяльным устройством и Патент на устройство (Патент № 11,052,479, выданный 6 июля 2021 г.)

В электронной промышленности задача пайки электронных компонентов часто выполняется вручную.Функция пайки выполняется установкой рабочего места на верстаке. Рабочий будет управлять паяльным устройством лицом к рабочей зоне. Паяльные устройства могут включать паяльники, паяльники и пинцеты, но не ограничиваются этим. Отдельное паяльное устройство может быть подключено к источнику переменного тока, или паяльное устройство может потребовать подключения к станции управления источником питания. Само паяльное устройство или станция управления источником питания регулируют тепловыделение паяльного устройства, главным образом, путем регулирования мощности, подаваемой на нагреватель паяльного устройства.

Обычные паяльники, которые подключаются напрямую к источнику питания, обычно не имеют функции настройки температуры и контроля температуры. Паяльное устройство подключается, активируется переключателем или кнопкой «включено», и питание подается на нагреватель, пока паяльное устройство находится «во включенном состоянии». Некоторые более современные паяльные устройства с питанием от переменного тока, такие как, например, паяльник HAKKO FX-600, содержат управляющую электронику, позволяющую пользователю выбирать желаемую температуру, например, в диапазоне от 200 ° C.до 500 ° C. Для сравнения, паяльные устройства, которые питаются от станции управления источником питания, обладают расширенными функциональными возможностями, позволяющими устанавливать температуру в соответствующем диапазоне, и включают управление с обратной связью для поддержания температуры во время процесса пайки. Станция управления обычно включает в себя блок питания, подающий питание на паяльное устройство, блок управления блоком питания, управляющий выходной мощностью от блока питания, блок установки температуры для ввода заданной температуры, которая является целью управления при управлении блоком питания. секции, дисплей для отображения информации о настройке узла настройки температуры и корпус для размещения или вложения схемы.Рабочий или оператор управляет частью установки температуры, просматривая информацию, отображаемую на дисплее. Эта операция включает в себя процесс обновления или установки информации о настройках в части настройки температуры. Информация о настройках — это информация, относящаяся к условиям для определения заданной температуры паяльного устройства, а также к физическим характеристикам пайки.

В промышленных приложениях тот же набор функций пайки может выполняться рабочим, в то время как руководитель может налагать условия на операции пайки для повышения эффективности и единообразия.Например, руководитель может установить максимальную рабочую температуру для паяльного устройства или устройства управления источником питания, чтобы предотвратить перегрев изделия во время операций пайки.

Настоящее изобретение направлено на способ и устройство, позволяющие пользователю и супервизору контролировать и управлять работой паяльных устройств или паяльных систем с использованием смартфона, планшета или портативного вычислительного устройства в совокупности. здесь смарт-устройство.Интеллектуальное устройство запрограммировано с помощью приложения (или приложения) и включает в себя технологию беспроводной связи и сканер или дополняется ими. Технология беспроводной связи может включать в себя технологию Bluetooth, инфракрасную или радиочастотную связь. Интеллектуальное устройство использует технологию беспроводной связи для связи с паяльным устройством или станцией управления системой пайки, нагревательными инструментами, которые могут включать ручку и несколько сменных картриджей, сенсорным оборудованием, например датчиком температуры, и хостом или сервером через интрасеть или Интернет.Интеллектуальное устройство взаимодействует со станцией управления, что позволяет пользователю или супервизору отслеживать и контролировать рабочие параметры инструментов для нагрева пайки, а также обеспечивать управление картриджами, калибровку и контроль температуры, производительность пользователя и беспроводное интерактивное управление.

РИС. 1 представлена ​​блок-схема и схематическое изображение системы пайки и контроллера интеллектуального устройства по настоящему изобретению.

РИС.2 представляет собой схематическое изображение работы интеллектуального устройства пользователем для управления системой пайки, показанной на фиг. 1.

РИС. 3 представлена ​​блок-схема и схематическое изображение паяльных устройств с питанием от переменного тока, которыми можно управлять с помощью контроллера интеллектуального устройства согласно настоящему изобретению.

РИС. 4 представляет собой блок-схему и схематическое изображение основных электронных компонентов паяльных устройств с питанием от переменного тока, показанных на фиг. 3.

РИС. 5 изображает последовательность экранных дисплеев, генерируемых внутри и с помощью программного приложения (приложения), установленного в интеллектуальном устройстве, показанном на фиг.1.

РИС. 6 — логическая схема программы для программного обеспечения приложения, которое хранится на интеллектуальном устройстве, показанном на фиг. 1 и 2.

РИС. 7 представлена ​​блок-схема и схематическое изображение паяльной станции с элементами безопасности, все взаимодействующие с контроллером интеллектуального устройства в соответствии с усовершенствованной версией настоящего изобретения.

РИС. 8 — логическая схема программы для программного обеспечения приложения, которое хранится на интеллектуальном устройстве, показанном на фиг. 1 и 2.

РИС. 9 — логическая схема программы для программного обеспечения приложения, которое хранится на интеллектуальном устройстве, показанном на фиг.1 и 2.

Фиг. 1 представлена ​​блок-схема и схематическое изображение паяльной системы 10 , дополненной интеллектуальным устройством 12 согласно настоящему изобретению. Система пайки 10 сконфигурирована вокруг станции управления 20 , которая соединена кабельной сборкой 22 с ручкой 24 и картриджем 26 . Станция управления 20, подает управляющие сигналы и питание на картридж 26 , который оператор использует для выполнения операций пайки или распайки.Станция управления 20, адаптирована для включения схемы, обеспечивающей беспроводную связь с интеллектуальным устройством 12 и либо напрямую, либо через интеллектуальное устройство 12 с главной машиной 40 , а также датчик температуры, например термометр 50 . Хост-машина , 40, может быть компонентом защищенной системы интрасети, и в качестве альтернативы она может быть подключена к Интернету.

Станция управления 20 имеет переднюю панель 20 A и заднюю панель 20 B, изображенные рядом на ФИГ.1. На передней панели 20 A станция управления 20 имеет дисплей 50 , например жидкокристаллический дисплей (LCD), хотя могут использоваться другие дисплеи, например, светодиодный (LED) дисплей. . Передняя панель 20 A также включает в себя розетку 52 , позволяющую подключаться к кабельной сборке 22 , и выключатель питания 54 для включения и выключения станции управления 20 . Передняя панель 20 A также включает в себя ряд компонентов управления или ввода данных, обозначенных как кнопки 56 A, 56 B, 56 C и 56 D.Следует понимать, что компоненты ввода данных могут быть любым количеством электрических компонентов, включая, например, нажимные кнопки, тумблеры, ручки, циферблаты и сенсорные или оптические датчики.

Задняя панель 20 B станции управления 20 включает в себя розетку 60 и по крайней мере один слот для соединительной платы 62 . ИНЖИР. 1 схематично изображены различные элементы, которые могут быть прикреплены к слоту соединительной платы 62 , включая, например, панель крышки 70 , печатную плату RS232C 72 , плату беспроводного подключения 74 , плату USB-разъема 76 и плата LAN 78 .Каждая из этих плат 72 , 74 , 76 и 78 может использоваться с соответствующей беспроводной связью для соединения станции управления 20 с интеллектуальным устройством 12 или хост-машиной 40 .

РИС. 1 также схематично изображена ручка 24 , фиксирующая картридж 26 . Ручка , 24, может включать в себя элемент памяти , 34, , например, PROM, EPROM или EEPROM.Элемент памяти , 34, может использоваться для хранения информации, относящейся к типу картриджа , 26, , вставленного в ручку , 24, . Информация может включать в себя данные, которые нельзя изменить (фиксированные данные), и может хранить информацию, которая записывается в элемент памяти , 34, , станцией управления 20, или через нее (переменные данные). Фиксированные данные могут включать, например, серийный номер картриджа, данные о форме наконечника и заводские данные температуры для каждого картриджа.Переменные данные могут включать в себя запрограммированные заданные значения температуры, значения температурного смещения, подсчет приложенной нагрузки, суммарное время подачи питания, общее количество операций пайки и любое использование свинцового припоя. Подсчет приложенной нагрузки может учитывать операции без пайки (таким образом, число выше, чем общее количество операций пайки), или это может быть общее время работы.

В предпочтительном варианте осуществления каждый из компонентов системы пайки, включая каждый из различных картриджей 26 , снабжен матричным штрих-кодом типа кода быстрого ответа («QR-код») для однозначной идентификации каждого компонента.Картридж 26 включает в себя встроенный нагреватель / датчик 36 и паяльное жало 38 . Паяльная система 10, предусматривает возможность размещения нескольких различных типов и стилей пайки и распайки картриджей, имеющих любое количество известных конструкций наконечников.

РИС. 2 представлена ​​блок-схема, схематически изображающая взаимодействие интеллектуального устройства , 12, и паяльной системы , 10, . Интеллектуальное устройство 12 будет изначально запрограммировано с помощью загружаемого программного приложения, или в дальнейшем «Приложение.«Приложение будет включать создание значка на главном экране интеллектуального устройства 12 , чтобы пользователь мог инициировать или запускать приложение. Пользователь запускает приложение на интеллектуальном устройстве 12 , а затем использует интеллектуальное устройство 12 для считывания QR-кодов, связанных со станцией управления 20 , термометром 50 и оператором / пользователем или связанной рабочей станцией. . После считывания QR-кодов для контрольной станции 20 и термометра 50 интеллектуальное устройство устанавливает канал беспроводной связи с каждым устройством, позволяя интеллектуальному устройству получать сигналы измерения температуры от термометра 50 и данные управления от Пост управления 20 .Затем интеллектуальное устройство , 12, отображает полученную информацию, позволяя пользователю интеллектуального устройства , 12, инициировать запрограммированное взаимодействие со станцией управления, как более подробно описано ниже.

РИС. 3 представляет собой блок-схему, схематически изображающую взаимодействие интеллектуального устройства , 12, с паяльными устройствами с питанием от переменного тока, которые не имеют соответствующей станции управления, показанной на фиг. 1 и 2. Паяльные устройства, показанные на фиг. 3 может быть паяльное устройство 80 пистолетного типа или паяльное устройство 82 стержневого типа.Каждое из паяльных устройств , 80, , , 82, включает в себя соответствующие уникальные QR-коды, которые интеллектуальное устройство 12, может считывать, чтобы инициировать обмен данными и управлять работой паяльных устройств , 80, , , 82, . ИНЖИР. 3 также изображает анимацию пользователя, и пользователь или рабочая станция пользователя также могут иметь QR-код, который может быть прочитан интеллектуальным устройством , 12, . После того, как интеллектуальное устройство 12 считывает QR-код паяльного устройства 80 или 82 , интеллектуальное устройство 12 устанавливает канал беспроводной связи с паяльным устройством 80 или 82 .Затем интеллектуальное устройство 12, работает в программе App и отображает последовательный набор информации на экране интеллектуального устройства 12 , позволяя пользователю программировать паяльное устройство , 80, или , 82, . Например, пользователь может использовать приложение интеллектуального устройства 12, , чтобы просматривать фактическую заданную температуру, значения датчика температуры наконечника и интервал подачи питания, а также изменять заданную температуру паяльного устройства , 80, или , 82, .

Интеллектуальное устройство 12 также может использовать приложение для сканирования QR-кода термометра 50 , а затем использовать данные температуры, измеренные термометром 50 , чтобы проверить фактическую температуру наконечника паяльного устройства 80 или 82 , сравните фактическую температуру жала с заданной температурой и данными датчика температуры жала и определите, требуются ли корректировки настроек температуры для конкретного паяльного устройства 80 или 82 и соответствующего картриджа 26 для указанная операция пайки.

РИС. 4 представлена ​​принципиальная блок-схема паяльных устройств 80 и 82 на фиг. 3. Паяльное устройство содержит держатель или ручку, схематически представленную коробкой , 84, . Ручка имеет проводку и конфигурацию для приема картриджа 26, , включая встроенный нагреватель / датчик , 36, и жало паяльника , 38, . Следует понимать, что с ручкой можно использовать несколько различных типов паяльных картриджей, и картриджи могут иметь несколько различных конфигураций наконечника , 38, , включая, например, плоскую, заостренную, клиновую, скошенную коническую, прямоугольную и коробчатую формы, назвать несколько.Каждый тип конфигурации наконечника картриджа может иметь уникальные требования к питанию, и для правильного питания картриджа 26 паяльному устройству 80 или 82 требуется возможность адаптации выходной мощности для получения желаемой температуры наконечника.

Схема внутри ручки 84 предпочтительно включает в себя центральный процессор (ЦП) 90 , который подключен и управляет схемой нагревателя 91 , схемой температуры наконечника 92 , схемой инвертора переменного тока в постоянный ток 93 схема дисплея 94 и схема беспроводной связи 95 .Схема нагревателя , 91, управляется ЦП для подачи питания на нагреватель картриджа 26 . Схема датчика , 92, контролирует сопротивление нагревателя / датчика , 36, картриджа для определения температуры жала во время работы паяльного устройства. Схема инвертора переменного тока в постоянный ток , 93, подключается к источнику переменного тока для подачи выпрямленного постоянного тока на ЦП , 90, . Схема отображения , 94, может быть светодиодным или жидкокристаллическим дисплеем, которым управляет ЦП 94 для отображения данных, например состояния включения / выключения, состояния готовности, настройки температуры наконечника и / или данных фактической температуры наконечника.Схема беспроводной связи , 95, , подключенная к ЦП , 90, , предпочтительно является схемой Bluetooth, хотя это может быть другой тип схемы беспроводной связи, включая, например, инфракрасную или радиочастотную схему связи для взаимодействия с интеллектуальным устройством 12 .

ЦП , 90, предпочтительно включает в себя программу управления с обратной связью по температуре, которая отслеживает температуру наконечника, обеспечиваемую схемой датчика , 92, , сравнивает эту измеренную температуру наконечника с желаемой заданной температурой и регулирует мощность, обеспечиваемую схемой нагревателя . 91 к нагревателю / датчику 36 , чтобы установить желаемую температуру наконечника.Схема беспроводной связи , 95, позволяет ЦП , 90, подключаться к интеллектуальному устройству , 12, и получать инструкции обновления для настройки температуры и требований уровня мощности картриджа 26, , используемого в процессе пайки. Эта возможность позволяет пользователю вносить исправления в отдельные паяльные устройства 80 или 82 . В качестве примера, если пользователь устанавливает желаемую температуру наконечника на 300 ° C, а контур температуры наконечника , 92, обеспечивает индикацию для ЦП , 90, , что наконечник работает при 300 ° C., контур обратной связи ЦП , 90, не будет регулировать выходную мощность нагревателя картриджа. Однако при многократном использовании производительность датчика температуры в картридже 26, может ухудшиться, в результате чего ЦП , 90, будет получать температуру от контура температуры наконечника 92 , которая ниже (или выше), чем фактическая температура наконечника. температура, и контур обратной связи ЦП , 90, изменит выходную мощность картриджа , 26, , чтобы попытаться получить правильную температуру наконечника.С помощью интеллектуального устройства 12 и приложения по настоящему изобретению интеллектуальное устройство 12 может считывать температуру наконечника, измеренную термометром 50 , получать заданное значение температуры наконечника от ЦП 90 и определять, фактическая температура наконечника, измеренная термометром 50 , совпадает с заданной температурой, обеспечиваемой ЦП 90 . Если интеллектуальное устройство 12 определяет разницу между фактической температурой наконечника, измеренной термометром 50 , и заданной температурой, предоставляемой ЦП 90 , приложение интеллектуального устройства 12 позволяет пользователю указывать ЦП , 90, , для регулировки выходной мощности картриджа , 26, вверх или вниз, в зависимости от ситуации, на определенную величину смещения, чтобы получить желаемую температуру наконечника.ЦП , 90, может затем сохранить спецификацию смещения для будущего использования конкретного картриджа 26 . Продолжая пример, если термометр 50 определяет, что температура наконечника на самом деле составляет 290 ° C, интеллектуальное устройство 12 даст команду CPU 90 увеличить мощность, подаваемую на картридж 26 до необходимого уровня. для повышения на 10 ° C.

РИС. 5 изображает последовательность экранных дисплеев, генерируемых внутри и программным приложением (приложением), установленным в интеллектуальном устройстве , 12, .Запуск приложения в интеллектуальном устройстве 12 представлен в блоке 100 . Когда приложение запускается, на дисплее интеллектуального устройства будут отображаться параметры управления данными, которые пользователь может выбрать для управления или мониторинга паяльного устройства или паяльной системы, представленных блоком главного экрана 102 . Например, интеллектуальное устройство может отображать инструкцию «выбрать элемент измерения» и три варианта выбора: «температура»; «Паяльник, температура»; и «паяльник, измеритель температуры.«Каждый параметр выделен и отображается таким образом, чтобы пользователь мог выбрать параметр, используя функцию сенсорного экрана интеллектуального устройства или, альтернативно, функцию мыши или клавиатуры. Пользователь выбирает опцию, и дисплей затем переходит к другому дисплею, соответствующему выбранным опциям «температура» в блоке , 104 или «считывание паяльника» в блоке , 106, .

В температурном блоке 104 интеллектуальное устройство 12 ожидает получения показания температуры от термометра 50 .Температура может вводиться в интеллектуальное устройство , 12, посредством беспроводной передачи сигнала от термометра , 80, или через проводное соединение с термометром , 50, . Когда интеллектуальное устройство , 12, принимает сигнал температуры, интеллектуальное устройство , 12, отображает и записывает температуру, а также дату и время измерения. Интеллектуальное устройство 12 также отображает значок «регистр» и «очистить», позволяя пользователю выбрать «регистр» для записи данных измерения температуры (времени и температуры) в базу данных интеллектуального устройства 12 или хоста. машина 40 на ФИГ.1, или выбрав значок «очистить», интеллектуальное устройство 12 очистит данные температуры и примет другое измерение температуры от термометра 50 .

Если пользователь выбирает один из значков «паяльник, температура» или «паяльник, измеритель, температура» в блоке домашнего экрана 102 , интеллектуальное устройство 12 переходит к блоку «считывание паяльника» 106 . На этапе , 106, пользователь выбирает значок «считывать паяльник», заставляя интеллектуальное устройство 12 переходить к отображению «сканирование QR-кода», как показано на этапе 108 .На экране «сканирование QR-кода» интеллектуальное устройство выдает команду «совместить QR-код паяльника с рамкой для сканирования», а камера интеллектуального устройства используется для отображения окна над инструкцией. Когда пользователь совмещает камеру интеллектуального устройства с QR-кодом паяльного устройства, изображение камеры обрабатывается интеллектуальным устройством 12 для считывания QR-кода и смарт-устройством , обращаясь к базе данных кодов в приложении. 12 идентифицирует конкретное паяльное устройство или, по крайней мере, тип паяльного устройства.

Если на главном экране пользователь выбрал значок «пайка, температура утюга», то после считывания QR-кода программа перейдет к экрану регистрации в блоке 110 , где интеллектуальное устройство запрашивает термометр 50 для получения измерения температуры отсканированного паяльного устройства и отображения температуры вместе с информацией о дате и времени вместе с идентификатором устройства, полученным из QR-кода. На экране регистров блока , 110, , пользователь может выбрать «регистр» и «очистить» значок для записи температуры, времени и данных устройства в базу данных в интеллектуальном устройстве 12 или главной машине 40 на ФИГ.1 с помощью значка «зарегистрировать» или очистить данные температуры, чтобы можно было получить новое измерение температуры после активации значка «очистить». Пользователь также может выбрать значок «домой», чтобы вернуть приложение на домашний экран блока 102 .

Если на главном экране пользователь выбрал значок «паяльник, измеритель, температура», то с экрана сканирования QR-кода блока 108 интеллектуальное устройство 12 перейдет к «экрану считывания измерителя» на блок 112 .На «экране считывания показаний измерителя» интеллектуальное устройство 12 отображает значок «измеритель считывания». Когда пользователь выбирает значок «измеритель считывания», интеллектуальное устройство 12, переходит к экрану «сканировать QR-код измерителя», как показано в блоке 114 . На экране «Сканировать QR-код измерителя» интеллектуальное устройство 12 выдает инструкцию «выровнять QR-код измерителя в рамке для сканирования», а камера смарт-устройства используется для отображения поля над инструкцией.Когда пользователь выравнивает камеру смарт-устройства с QR-кодом термометра 50 или QR-кодом, связанным с пользователем, изображение камеры обрабатывается смарт-устройством 12 для считывания QR-кода и, ссылаясь на В базе данных кодов в приложении интеллектуальное устройство 12 идентифицирует конкретный термометр 50 , который измерял температуру паяльного устройства. Затем интеллектуальное устройство 12, переходит к другому «экрану регистрации» на этапе , 116, .На этом «экране регистрации» интеллектуальное устройство отображает температуру, время и дату измерения, идентификатор паяльного устройства и идентификатор термометра 50 . На дисплее смарт-устройства также есть значки «зарегистрировать» и «очистить». При выборе значка «регистр» температура, время и дата измерения, идентификатор паяльного устройства и идентификатор термометра , 50, записываются в базу данных интеллектуального устройства 12 или хост-машины . 40 на ФИГ.1. При выборе значка очистки данные измерения температуры удаляются, и интеллектуальное устройство обновляет данные о температуре с новым показанием термометра 50 . Интеллектуальное устройство , 12, может также включать в себя значок «домашний» в «экране регистрации», чтобы позволить пользователю вернуть интеллектуальное устройство , 12, на домашний экран блока , 102, .

Приложение и программирование интеллектуального устройства 12 позволяет пользователю паяльной системы контролировать работу паяльной системы, в том числе, что наиболее важно, данные о температуре жала, для выявления любых дефектов, таких как ухудшение характеристик паяльной системы и, в частности, паяльное жало, наиболее подверженное износу и повреждениям.Интеллектуальное устройство , 12, может также использоваться супервизором для мониторинга производительности ряда различных паяльных устройств в рабочей среде, чтобы обеспечить улучшенный контроль качества и единообразие процессов пайки.

Приведенное выше описание предоставляет базовые функции приложения для интеллектуального устройства. Настоящее изобретение также предполагает расширенные функциональные возможности приложения, включая возможность управления рабочими параметрами паяльного устройства с помощью интеллектуального устройства 12 , а также для записи и сохранения данных о рабочем использовании для соответствующих компонентов системы пайки, в частности паяльный картридж 26 .Рабочие данные могут храниться в интеллектуальном устройстве , 12, или главной машине , 40, на фиг. 1.

РИС. 6 представлена ​​блок-схема, иллюстрирующая примерную логику программы для приложения для интеллектуального устройства. Программа, изображенная на блок-схеме на фиг. 6 инициируется в стартовом блоке 200 , когда пользователь открывает приложение управления пайкой на интеллектуальном устройстве 12 . После активации приложение заставляет интеллектуальное устройство запускать «домашний» экран на этапе 201 .Затем программа переходит к блоку принятия решения , 202, , где пользователю предлагается установить измерение или нет. Если пользователь выбирает установку измерения для паяльного устройства, программа переходит к блоку 203 , где пользователю предлагается установить желаемую температуру наконечника и, возможно, диапазон температур. После того, как пользователь ответит на приглашение, программа переходит к блоку принятия решения , 204, , где пользователю предоставляется возможность идентифицировать измерительное устройство.Если пользователь отказывается, программа возвращается к блоку начального экрана запуска 201 . Если на этапе , 204, пользователь выбирает идентификацию измерительного устройства, программа переходит к этапу 206 , на котором программа запускает функцию QR-сканирования, чтобы предложить пользователю сканировать QR-код измерительного устройства, а затем программа возвращается. к блоку начального экрана запуска 201 .

Когда программа находится на этапе принятия решения 202 , и пользователь решает не устанавливать температуру, программа переходит к экрану выбора режимов блока 208 .На экране выбора режимов блока , 208, пользователю предлагается выбрать устройства, которыми нужно управлять, и желаемые операции.

Экран выбора режимов в поле 208 затем предоставляет несколько значков, позволяющих пользователю выбрать нужные операции, которые может предоставить приложение. Экран выбора приложения 208 может отображать значки для «температуры»; «Паяльник, температура»; и «паяльник, измеритель температуры». Значок, который выбирает пользователь, определяет, переходит ли программа к подпрограммам, определенным как запуск режима измерения температуры в блоке , 210, , запуск измерения температуры, управление режимом паяльника в блоке , 226, или запуск измерения температуры, управление паяльником, управление измерителем. режим на блоке 228 .

Если на экране выбора 208 пользователь выбирает: «температура», программа переходит в режим запуска измерения температуры в блоке 210 . После определения температуры наконечника программа переходит в режим регистрации экрана запуска на этапе , 212, . После регистрации экранной информации программа переходит в режим приема данных температуры инфракрасного наконечника на этапе , 214, . В этот момент интеллектуальное устройство 12 запрашивает термометр 50 , чтобы получить точное измерение температуры наконечника.После получения данных о температуре наконечника программа переходит в режим отображения измеренной температуры наконечника в блоке 216 , где термометр 50 измерения температуры наконечника отображается пользователю на интеллектуальном устройстве 12 . Затем программа переходит к блоку принятия решения , 218, , где интеллектуальное устройство 12, отображает вариант регистрации данных температуры. Затем пользователь определяет, следует ли сохранять данные о температуре. Если пользователь решает не сохранять данные, он отклоняет приглашение зарегистрироваться, измерение температуры наконечника сбрасывается, и программа возвращается к блоку , 214, .Если на этапе принятия решения , 218, пользователь принимает приглашение зарегистрироваться, программа переходит к блоку данных сохранения , 220, , где данные измерения температуры наконечника сохраняются в интеллектуальном устройстве , 12, или главной машине (фиг. 1). . После сохранения данных программа переходит к блоку принятия решения , 222, , где пользователю предлагается выполнить еще одно измерение температуры (да) или нет (нет). Если пользователь выбирает «да», программа возвращается к блоку 214 .Если пользователь выбирает «Нет», программа переходит к конечному блоку 224 приложения, где приложение закрывается на интеллектуальном устройстве 12 .

Если на экране выбора 208 пользователь выбирает: «паяльник, температура», программа переходит к началу измерения температуры, управление режимом паяльника в блоке 226 . Когда пользователь затем входит в подпрограмму «паяльник, температура», программа переходит к запуску QR-сканирования режима паяльника на этапе 230 .На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код паяльного устройства в камере смарт-устройства 12 , которое затем идентифицирует сканированный QR-код в программа в блоке 232 . Затем программа переходит к экрану регистра запуска на этапе 234 , где программа устанавливает канал связи между интеллектуальным устройством 12 и термометром 50 . Затем программа переходит к получению температуры инфракрасного наконечника на этапе 236 , где интеллектуальное устройство 12 принимает сигнал измерения температуры от термометра 50 .Затем программа переходит к отображению измеренной температуры и режима кода паяльника на блоке 238 . Приложение отображает измеренную температуру и код, идентифицирующий конкретное паяльное устройство на интеллектуальном устройстве 12 . Затем пользователю предлагается зарегистрировать данные на этапе принятия решения , 240, . Если пользователь решает не регистрировать данные, программа возвращается к блоку 236 . Если пользователь выбирает регистрацию данных, то программа переходит к сохранению данных и добавляет данные в файл журнала в блоке , 242, , где данные температуры и соответствующие данные паяльного устройства, полученные в блоке , 238, , сохраняются в памяти в интеллектуальное устройство 12 или хост-машина 40 (ФИГ.1). После того, как данные сохранены в блоке , 242, , программа снова переходит к этапу принятия решения, блоку 244 . Затем пользователь выбирает выполнение другого измерения, в ответ на который программа возвращается к блоку 230 , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 224, .

Если на экране выбора 208 пользователь выбирает: «паяльник, измеритель, температура», программа переходит к началу измерения температуры, управления паяльником, управления режимом измерения в блоке 228 .Когда пользователь затем входит в подпрограмму «паяльник, измеритель, температура», программа переходит к запуску QR-сканирования режима паяльника в блоке 250 . На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код паяльного устройства в камере смарт-устройства 12 , которое затем идентифицирует сканированный QR-код в программа в блоке 252 . Затем программа переходит к запуску QR-сканирования измерителя в блоке 254 .На этом этапе приложение заставляет смарт-устройство снова открыть свою программу сканирования QR, предлагает пользователю идентифицировать QR-код измерителя, QR-код, связанный с пользователем или конкретной рабочей станцией, с камерой смарт-устройства 12 , который затем идентифицирует отсканированный QR-код для программы в блоке 256 . После сканирования QR-кодов программа переходит к экрану регистра запуска на этапе 258 , где программа устанавливает канал связи между интеллектуальным устройством 12 и термометром 50 .Затем программа переходит к получению температуры инфракрасного наконечника в блоке , 260, , где интеллектуальное устройство 12 принимает сигнал измерения температуры от термометра 50 . Затем программа переходит к отображению измеренной температуры, кода паяльника и кода измерителя на блоке 262 . Приложение отображает измеренную температуру и код, идентифицирующий конкретное паяльное устройство, а также код, связанный с измерителем (пользователем или рабочей станцией) на интеллектуальном устройстве 12 .Затем пользователю предлагается зарегистрировать данные на этапе принятия решения 264 . Если пользователь решает не регистрировать данные, программа возвращается к блоку , 260, . Если пользователь решает зарегистрировать данные, программа переходит к сохранению данных и добавляет данные в файл журнала на блоке 266 , где данные о температуре и соответствующие данные паяльного устройства и данные измерителя сохраняются в памяти интеллектуального устройства. 12 или хост-машина 40 (РИС.1). После сохранения данных в блоке 266 программа переходит к блоку 268 меры принятия решения. Затем пользователь выбирает выполнение другого измерения, в ответ на который программа возвращается к блоку 250 , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 224, .

РИС. 7 изображена паяльная система 10 на рабочем месте, оборудованном оборудованием для защиты от электростатического разряда (ESD).Рабочее место включает стол 14 с антистатическим ковриком 16 и антистатическим ковриком 18 . Система пайки 10 на рабочей станции включает в себя станцию ​​управления 20 , кабельный узел 22 , ручку 24 с картриджем 26 , как описано выше в отношении фиг. 1. На рабочем месте рабочий коврик 16 и напольный коврик 18 электрически соединены с заземлением.Пользователь системы пайки 10 изображен в одежде, защищающей от электростатического разряда 120 , а также в браслете 122 и антистатической обуви 124 . В дополнение к станции управления 20 , в таблице изображены комбинированный термометр, датчик сопротивления наконечника на землю и устройство обнаружения напряжения утечки 130 , а также тестер для браслета 132 и ионизирующий вентилятор 134 14 . Термометр, датчик сопротивления заземления и устройство обнаружения напряжения утечки 130 , а также тестер для браслета 132 будут иметь QR-код, а также будут модернизированы для оснащения схемой беспроводной связи для использования с приложением и программы по настоящему изобретению, как обсуждается ниже в отношении логических блок-схем программы на фиг.8 и 9.

РИС. 8 представлена ​​блок-схема, иллюстрирующая дополнительную логику программы для приложения интеллектуального устройства для работы с системой защиты от электростатического разряда и защитными устройствами для браслета, показанными на фиг. 7. Программа, изображенная на блок-схеме на фиг. 8 инициируется в стартовом блоке 300 , когда пользователь открывает приложение управления пайкой на интеллектуальном устройстве 12 . После активации приложение заставляет интеллектуальное устройство запускать «домашний» экран на этапе 301 . Затем программа переходит к блоку принятия решения , 302, , где пользователю предлагается установить измерение или нет.Если пользователь выбирает установку измерения сопротивления заземления, программа переходит к блоку 303 , где пользователю предлагается установить желаемое сопротивление заземления. После того, как пользователь ответит на приглашение, программа переходит к блоку принятия решения , 304, , где пользователю предоставляется возможность идентифицировать измерительное устройство. Если пользователь отказывается, программа возвращается к блоку 301 начального экрана запуска. Если на этапе , 304, пользователь выбирает идентификацию измерительного устройства, программа переходит к этапу 306 , где программа запускает функцию QR-сканирования, чтобы предложить пользователю сканировать QR-код измерительного устройства, а затем программа возвращается. к блоку начального экрана запуска 301 .

Когда программа находится на этапе принятия решения 302 и пользователь решает не устанавливать измерение, программа переходит к экрану выбора режимов блока 308 . На экране выбора режимов блока 308 пользователю предлагается выбрать желаемые операции. В этом процессе выбора интеллектуальное устройство 12, устанавливает канал связи с тестером для браслета 132 .

Экран выбора режимов в поле 308 затем предоставляет несколько значков, позволяющих пользователю выбрать желаемые дополнительные операции, которые может предоставить приложение.Экран выбора приложения 308 может отображать значки для «управления сопротивлением заземления»; «Управлять сопротивлением заземления, управлять браслетом»; и «управлять сопротивлением заземления, управлять браслетом, управлять пользователем». Значок, который выбирает пользователь, определяет, переходит ли программа к подпрограммам, идентифицированным как запуск управления сопротивлением заземления в блоке , 310, ; начать управлять сопротивлением заземления, управлять браслетом на блоке 326 или начать управлять сопротивлением заземления, управлять браслетом, управлять пользователем в блоке 328 .

Если на экране выбора 308 пользователь выбирает: «управлять заземлением», программа переходит к запуску режима управления сопротивлением заземления в блоке 310 . Затем программа переходит в режим экрана регистра запуска на этапе 312 . После регистрации информации на экране программа переходит к приему данных инфракрасных измерений от тестера для браслета 132 на этапе 314 . В этот момент интеллектуальное устройство 12 запрашивает у тестера браслет 132 для определения сопротивления заземления.После получения сопротивления заземления программа переходит к экрану отображения измеренных значений в блоке , 316, , где сопротивление отображается пользователю на интеллектуальном устройстве 12 . Затем программа переходит к блоку принятия решения , 318, , где интеллектуальное устройство , 12, отображает вариант регистрации сопротивления заземления. Затем пользователь определяет, следует ли сохранять данные сопротивления. Если пользователь решает не сохранять данные, пользователь отклоняет приглашение зарегистрироваться, измерение сопротивления заземления сбрасывается, и программа возвращается к блоку , 314, .Если на этапе принятия решения , 318, пользователь принимает приглашение зарегистрироваться, программа переходит к блоку данных сохранения , 320, , где данные сопротивления заземления сохраняются в интеллектуальном устройстве , 12, или главной машине (фиг. 1). После сохранения данных программа переходит к блоку принятия решения 322 , где пользователю предлагается выполнить другое измерение (да) или нет (нет). Если пользователь выбирает «да», программа возвращается к блоку 314 . Если пользователь выбирает «нет», программа переходит к конечному блоку приложения 324 , где приложение закрывается на интеллектуальном устройстве 12 .

Если на экране выбора 308 пользователь выбирает: «управлять сопротивлением заземления, управлять браслетом», программа переходит к запуску управления сопротивлением заземления, управления режимом браслета в блоке 326 . Когда пользователь затем вводит запуск, управление сопротивлением заземления, подпрограмму управления браслетом, программа переходит к запуску QR-сканирования режима браслета на этапе , 330, . На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код браслета на камеру смарт-устройства 12 , которая затем идентифицирует сканированный QR-код в программа в блоке 332 .Затем программа переходит к экрану регистра запуска на этапе 334 , где программа устанавливает канал связи между интеллектуальным устройством , 12, и тестером для браслета 132 . Затем программа переходит к получению данных инфракрасных измерений от тестера на этапе 336 , где интеллектуальное устройство 12 получает данные сопротивления заземления от тестера для браслета 132 . Затем программа переходит к режиму отображения сопротивления и кода браслета на этапе 338 .Приложение отображает измеренное сопротивление и код, идентифицирующий конкретный браслет 122 на интеллектуальном устройстве 12 . Затем пользователю предлагается зарегистрировать данные на этапе принятия решения , 340, . Если пользователь решает не регистрировать данные, данные удаляются, а затем программа возвращается к блоку 336 . Если пользователь выбирает регистрацию данных, то программа переходит к сохранению данных и добавляет данные в файл журнала на этапе 342 , где сопротивление заземления и соответствующие данные браслета, полученные на этапе 338 , сохраняются в памяти в интеллектуальное устройство 12 или хост-машина 40 (ФИГ.1). После того, как данные сохранены в блоке 342 , программа снова переходит к блоку 344 меры принятия решения. Затем пользователь выбирает выполнение другого измерения, в ответ на который программа возвращается к блоку , 330, , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 324, .

Если на экране выбора 308 пользователь выбирает: «управлять сопротивлением заземления, управлять браслетом, управлять пользователем», программа переходит к запуску управления сопротивлением заземления, управления браслетом, управлением пользовательским режимом в блоке 328 .Когда пользователь затем входит в подпрограмму «управление сопротивлением заземления, управление браслетом, управление пользователем», программа переходит к запуску QR-сканирования браслета на этапе , 350, . На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код браслета на камеру смарт-устройства 12 , которая затем идентифицирует сканированный QR-код в программа в блоке 352 . Затем программа переходит к запуску QR-сканирования работника или пользователя на этапе 354 .На этом этапе приложение заставляет смарт-устройство снова открыть свою программу сканирования QR-кодов, предлагая пользователю идентифицировать QR-код работника или пользователя, QR-код, связанный с пользователем или конкретной рабочей станцией, с камерой смарт-устройства. устройство 12 , которое затем идентифицирует отсканированный QR-код для программы в блоке 356 . После сканирования QR-кодов программа переходит к экрану регистра запуска на этапе 358 , где программа устанавливает канал связи между интеллектуальным устройством 12 и тестером браслета 132 .Затем программа переходит к приему сопротивления заземления в блоке 360 , где интеллектуальное устройство 12 принимает инфракрасный сигнал данных сопротивления заземления от тестера для браслета 132 . Затем программа переходит к отображению сопротивления, кода браслета и кода пользователя на интеллектуальном устройстве 12 на этапе , 362, . Затем пользователю предлагается зарегистрировать данные на этапе принятия решения , 364, . Если пользователь решает не регистрировать данные, данные удаляются, а затем программа возвращается к блоку 360 .Если пользователь выбирает регистрацию данных, то программа переходит к сохранению данных и добавляет данные в файл журнала на этапе 366 , где данные сопротивления, кода браслета и кода пользователя сохраняются в памяти интеллектуального устройства 12 или хост-машина 40 (фиг. 1). После сохранения данных в блоке 366 программа переходит к блоку 368 меры принятия решения. Затем пользователь выбирает выполнение другого измерения, в ответ на которое программа возвращается к блоку , 350, , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 324, .Следует понимать, что эта программа, связанная с мониторингом браслета , 122, , может быть изменена для мониторинга антистатической обуви , 124, , рабочего коврика , 16, или коврика для пола , 18, , показанного на фиг. 7.

РИС. 9 представлена ​​блок-схема, иллюстрирующая еще одну дополнительную логику программы для приложения интеллектуального устройства для работы с термометром, сопротивлением контакта заземления и устройством обнаружения напряжения утечки , 130, , предохранительным устройством, показанным на фиг. 7. Программа, изображенная на блок-схеме на фиг.9 инициируется в стартовом блоке , 400, , когда пользователь открывает приложение управления пайкой на интеллектуальном устройстве 12 . После активации приложение заставляет интеллектуальное устройство запускать «домашний» экран на этапе , 401, . Затем программа переходит к блоку принятия решения , 402, , где пользователю предлагается установить температуру или измерение. Если пользователь выбирает установку температуры или измерения паяльного устройства, программа переходит к блоку 403 , где пользователю предлагается установить желаемую температуру наконечника, диапазон температур наконечника, максимальное напряжение утечки и максимальное значение наконечника для значение сопротивления заземления.После того, как пользователь ответит на приглашение, программа переходит к блоку принятия решения , 404, , где пользователю предоставляется возможность идентифицировать измерительное устройство. Если пользователь отказывается, программа возвращается к блоку начального экрана запуска , 401, . Если на этапе , 404, пользователь выбирает определение измерительного устройства, например термометра, датчика сопротивления наконечника на землю и устройства обнаружения напряжения утечки , 130, , программа переходит к этапу , 405, , где программа запускает функцию сканирования QR для предложить пользователю отсканировать QR-код измерительного устройства, а затем программа вернется к блоку начального экрана запуска , 401, .

Когда программа находится на этапе принятия решения , 402, и пользователь решает не устанавливать измерение, программа переходит к экрану выбора режимов блока , 406, . На экране выбора режимов блока , 406, пользователю предлагается выбрать желаемые операции. В этом процессе выбора интеллектуальное устройство , 12, устанавливает канал связи с термометром, сопротивлением заземления и детектором напряжения утечки , 130, .

Экран выбора режимов при блокировке принятия решения 406 затем предоставляет несколько значков, позволяющих пользователю выбрать желаемые дополнительные операции, которые может предоставить приложение.Экран выбора приложения 308 может отображать значки для «измерения температуры»; «Измерять температуру, управлять утюгом»; и «измерять температуру, управлять железом, управлять измерителем». Значок, который выбирает пользователь, определяет, переходит ли программа к подпрограммам, идентифицированным как начало измерения температуры в блоке , 408, ; начать измерение температуры, управление утюгом в блоке 426 или начало измерения температуры, управление утюгом, управление измерителем в блоке 450 .

Если на экране выбора 406 пользователь выбирает: «измерить температуру», программа переходит в режим запуска измерения в блоке 408 .Затем программа переходит в режим экрана регистра запуска на этапе , 410, . После регистрации экранной информации программа переходит в режим приема температуры инфракрасного наконечника на этапе , 412, . В этот момент интеллектуальное устройство 12 опрашивает термометр, сопротивление наконечника к земле и устройство 130 обнаружения напряжения утечки, чтобы получить температуру наконечника. После получения температуры наконечника программа переходит к опросу термометра, сопротивления наконечника к земле и устройства детектора напряжения утечки , 130, , чтобы получить измерение напряжения утечки в блоке , 414, .Затем программа переходит к опросу термометра, сопротивления наконечника к земле и устройства обнаружения напряжения утечки , 130, , чтобы получить сопротивление наконечника к заземлению в блоке 416 . После получения трех измерений программа переходит к отображению блока , 418, , заставляя интеллектуальное устройство 12 отображать измеренную температуру наконечника, напряжение утечки и сопротивление наконечника относительно земли. Затем программа переходит к блоку принятия решения 420 , где интеллектуальное устройство 12 отображает вариант регистрации данных.Программа оценивает, находятся ли три измерения в заданном диапазоне или нет. Если измерения выходят за пределы заданного диапазона, программа возвращается к блоку , 412, . Если измерения находятся в пределах заданного диапазона, программа переходит к блоку данных сохранения 422 , где данные температуры наконечника, данные напряжения утечки и данные сопротивления наконечника на землю сохраняются в интеллектуальном устройстве 12 или хост-машине ( РИСУНОК 1). После сохранения данных программа переходит к блоку принятия решения , 424, , где пользователю предлагается выполнить другое измерение (да) или нет (нет).Если пользователь выбирает «да», программа возвращается к блоку 412 . Если пользователь выбирает «нет», программа переходит к конечному блоку приложения 425 , где приложение закрывается на интеллектуальном устройстве 12 .

Если на экране выбора 406 пользователь выбирает: «измерять температуру, управлять утюгом», программа переходит к началу измерения температуры, управления режимом утюга в блоке 426 . Когда пользователь затем вводит подпрограмму запуска измерения температуры, управления утюгом, программа переходит к запуску QR-сканирования режима паяльника в блоке , 428, .На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код паяльника в камере смарт-устройства 12 , которая затем идентифицирует сканированный QR-код в программа в блоке 430 . Затем программа переходит к экрану регистра запуска на этапе 432 , где программа устанавливает канал связи между интеллектуальным устройством 12 и термометром, сопротивлением наконечника к земле и устройством обнаружения напряжения утечки 130 .Затем программа переходит к приему данных измерения температуры наконечника от термометра, сопротивления наконечника к заземлению и устройства обнаружения напряжения утечки , 130, в блоке , 434, , где интеллектуальное устройство , 12, получает данные о температуре наконечника. Затем программа переходит к блоку 436 для получения данных напряжения утечки паяльника от термометра, сопротивления наконечника к земле и устройства обнаружения напряжения утечки 130 . Затем программа переходит к блоку 438 , чтобы получить данные сопротивления наконечника к заземлению от устройства измерения сопротивления наконечника к заземлению 132 .Затем программа переходит к блоку данных отображения 440 , где программа заставляет интеллектуальное устройство 12 отображать данные, полученные в блоках 434 , 436 и 438 . Затем пользователю предлагается зарегистрировать данные на этапе принятия решения , 442, . Программа оценивает, находятся ли три измерения в заданном диапазоне или нет. Если измерения выходят за пределы заданного диапазона, программа возвращается к блоку , 412, .Если измерения находятся в пределах заданного диапазона, то программа переходит к сохранению данных и добавляет данные в файл журнала на этапе 444 , где температура наконечника, напряжение утечки и сопротивление наконечника относительно земли сохраняются в памяти интеллектуального устройства. 12 или хост-машина 40 (фиг. 1). После того, как данные сохранены в блоке 444 , программа снова переходит к блоку 446 меры принятия решения. Затем пользователь выбирает выполнение другого измерения, в ответ на который программа возвращается к блоку , 428, , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 425, .

Если на экране выбора 406 пользователь выбирает: «измерять температуру, управлять утюгом, управлять измерителем», программа переходит к началу измерения температуры, управления утюгом, управления режимом измерения в блоке 450 . Когда пользователь затем входит в подпрограмму «измерение температуры, управление утюгом, управление измерителем», программа переходит к запуску QR-сканирования паяльника в блоке 452 . На этом этапе приложение заставляет смарт-устройство открыть свою программу сканирования QR, которая предлагает пользователю идентифицировать QR-код паяльника в камере смарт-устройства 12 , которая затем идентифицирует сканированный QR-код в программа в блоке 454 .Затем программа переходит к запуску QR-сканирования измерителя на этапе 456 . На этом этапе приложение заставляет смарт-устройство снова открыть свою программу сканирования QR, предлагает пользователю идентифицировать QR-код измерительного устройства, например, термометра, сопротивления наконечника на землю и устройства обнаружения напряжения утечки 130 , чтобы камера интеллектуального устройства 12 , которая затем идентифицирует отсканированный QR-код для программы на этапе 458 . После сканирования QR-кодов программа переходит к экрану регистра запуска в блоке 460 , где программа устанавливает канал связи между интеллектуальным устройством 12 и термометром, датчиком сопротивления заземления и устройством обнаружения напряжения утечки 130 .

Затем программа переходит к приему данных измерения температуры наконечника от термометра, сопротивления наконечника к заземлению и устройства обнаружения напряжения утечки 130 в блоке 462 , где интеллектуальное устройство 12 получает данные о температуре наконечника. Затем программа переходит к блоку 464 для получения данных напряжения утечки паяльника от термометра, сопротивления наконечника к земле и устройства обнаружения напряжения утечки 130 . Затем программа переходит к блоку 466 для получения данных сопротивления наконечника к земле от термометра, сопротивления наконечника к заземлению и устройства обнаружения напряжения утечки 130 .Затем программа переходит к блоку данных отображения 468 , где программа заставляет интеллектуальное устройство 12 отображать данные, полученные в блоках 462 , 464 и 466 . Затем пользователю предлагается зарегистрировать данные на этапе принятия решения 470 . Программа оценивает, находятся ли три измерения в заданном диапазоне или нет. Если измерения выходят за пределы заданного диапазона, программа возвращается к блоку 462 .Если измерения находятся в пределах заданного диапазона, программа переходит к сохранению данных и добавляет данные в файл журнала на этапе 472 , где температура наконечника, напряжение утечки и сопротивление наконечника относительно земли сохраняются в памяти интеллектуального устройства. 12 или хост-машина 40 (фиг. 1). После того, как данные сохранены в блоке 472 , программа снова переходит к этапу принятия решения в блоке 474 . Затем пользователь выбирает выполнение другого измерения, в ответ на который программа возвращается к блоку 452 , или пользователь решает не проводить другое измерение, и программа переходит к конечному блоку приложения , 425, .

Вышеупомянутые описания логики программ для приложения представлены в качестве примерных описаний возможностей управляющего приложения, управляющего взаимодействием между интеллектуальным устройством 12 и системой пайки или паяльным устройством, имеющим схему беспроводной связи и возможность взаимодействия со смарт-устройством, которым управляет Приложение на смарт-устройстве. Следует принимать во внимание, что изобретение предусматривает альтернативные логические процедуры для достижения тех же результатов, а также модификации, обеспечивающие дополнительные функциональные возможности.

Например, изобретение предполагает расширенную программу и альтернативы подпрограммам, описанным выше. Например, как описано выше, приложение на экране выбора 208 отображает значки для «температуры»; «Паяльник, температура»; и «паяльник, измеритель, температура», в качестве усовершенствования программы, описанной выше, приложение может быть запрограммировано так, чтобы на экране выбора 208 отображались дополнительные значки, например: «установка температуры»; «Зарегистрировать рабочее место»; «Управлять паяльными устройствами»; и «учебник.В программе расширения на экране выбора 208 блок принятия решения, подпрограмма, которая запускается, зависит от того, какой значок выбирает пользователь.

Если пользователь выбирает значок «установка температуры» на экране выбора 208 , программа переходит к подпрограмме «установка температуры». Если пользователь выбирает значок «зарегистрировать рабочую станцию» на экране выбора , 208, , программа переходит к подпрограмме «зарегистрировать рабочую станцию». Если пользователь выбирает значок «управлять паяльными устройствами» на экране выбора 208 , программа переходит к подпрограмме «управлять паяльными устройствами».Если пользователь выбирает значок «учебник» на экране выбора 208 , программа переходит к подпрограмме «учебник».

Когда пользователь выбирает подпрограмму «установки температуры», интеллектуальное устройство 12 запрашивает станцию ​​управления 20 или паяльное устройство 80 или 82 , если станции управления нет, чтобы идентифицировать картридж и установить температуру картриджа. Интеллектуальное устройство , 12, может затем получить данные фактической температуры, предоставленные термометром 50 , чтобы сравнить фактическую температуру с установленной температурой и измеренной температурой наконечника.Если регулировка не требуется, пользователь может инициировать значок «домой», чтобы вернуться на главный экран 201 . Однако, если пользователь решает установить новую температуру, интеллектуальное устройство отображает значок «Установить температуру», который при запуске заставляет программу перейти к экрану «Выбор температуры». В этот момент пользователь может выбрать или отрегулировать желаемую температуру наконечника на дисплее интеллектуального устройства. После выбора желаемой температуры интеллектуальное устройство отправляет сигнал изменения температуры на станцию ​​управления 20 или паяльное устройство 80 , 82 .После получения подтверждения изменения температуры от станции управления 20 или паяльного устройства 80 или 82 интеллектуальное устройство отображает новую заданную температуру. Интеллектуальное устройство 12 затем снова запрашивает термометр 50 , чтобы определить, равна ли фактическая температура приблизительно желаемой установленной температуре. В противном случае программа повторяет описанные выше шаги по отображению значка «установить температуру», и пользователь может перейти к процедуре «выбора температуры».Если фактическая температура приблизительно равна желаемой установленной температуре, интеллектуальное устройство переходит к экрану завершения изменения температуры, позволяя пользователю выбрать возврат к главному экрану 201 .

В качестве альтернативы, когда пользователь выбирает этап программы подпрограммы «установка температуры» 203 , интеллектуальное устройство запрашивает станцию ​​управления или паяльное устройство, если станции управления нет, чтобы идентифицировать картридж, а затем пользователь может выбрать желаемый температура наконечника на смарт-устройстве.После выбора желаемой температуры интеллектуальное устройство отправляет сигнал об изменении температуры на станцию ​​управления или непосредственно на паяльник.

Находясь в блоке домашнего экрана 201 , пользователь выбирает подпрограмму «зарегистрировать рабочую станцию», интеллектуальное устройство 12 запрашивает станцию ​​управления 20 или паяльное устройство 80 , 82 для идентификации элемента управления. станции или паяльного устройства и отображать идентификационную информацию на интеллектуальном устройстве , 12, и отображать «зарегистрировать рабочую станцию» для пользователя.Затем приложение заставляет интеллектуальное устройство 12 отображать инструкцию «прочитать QR-код» и обращается к программе считывания QR-кода интеллектуального устройства 12 и камеры интеллектуального устройства 12 , чтобы инициировать отображение, предлагающее пользователю прочитать QR-код. Затем пользователь настраивает камеру на считываемый QR-код и выбирает соответствующий значок для картриджа, рабочей станции или пользователя / оператора, каждый из которых имеет свой уникальный QR-код. Затем интеллектуальное устройство 12 отображает все данные QR-кода пользователю, и пользователь может затем выбрать значок «сохранить» или «очистить», чтобы интеллектуальное устройство сохраняло информацию, касающуюся станции управления, картриджа. , рабочее место и оператор, или очистите информацию и вернитесь на главный экран 201 .

Когда в блоке домашнего экрана 201 пользователь выбирает подпрограмму «управление паяльными устройствами», приложение для интеллектуального устройства запускает подпрограмму «управление паяльными устройствами». Подпрограмма программы заставляет интеллектуальное устройство , 12, начать процесс сбора и сохранения данных. Интеллектуальное устройство , 12, затем отображает идентификационный номер или номера паяльных устройств или паяльных систем в пределах диапазона беспроводной связи, который может запрашиваться интеллектуальным устройством 12, .Затем пользователь выбирает из идентифицированных устройств конкретное устройство, которым нужно управлять, и программа переходит к отображению «записи данных». В этот момент интеллектуальное устройство дает команду выбранной станции управления или паяльному устройству загрузить указанные данные, например идентификатор картриджа, тип картриджа, заданные температуры, время цикла пайки, количество событий пайки и любые другие типы данных, которые могут быть сохранены. либо в станции управления 20, , либо в памяти, связанной с конкретным паяльным устройством 80 или 82 .Когда данные были загружены на интеллектуальное устройство 12 , приложение вызовет отображение значков для каждой из функций «сохранить»; «загрузить;» и «ясно». Значок «сохранить» вызывает сохранение данных на интеллектуальном устройстве 12 . Значок «загрузка» вызывает загрузку данных на хост-машину 40 (фиг. 1). Значок «очистить» вызывает очистку данных и возврат программы к начальному экрану на этапе 201 .

Когда в блоке домашнего экрана 201 пользователь выбирает «обучающую» подпрограмму, приложение смарт-устройства запускает «обучающую» подпрограмму, которая начинается с того, что интеллектуальное устройство запрашивает станцию ​​управления для идентификации станции управления или паяльного устройства. для идентификации конкретного типа паяльного устройства и определения типа картриджа, на который подается питание, а также его заданной температуры, чтобы программа могла отображать экран «учебного пособия», предоставляющий пользователю информацию о вариантах для конкретного типа паяльной системы. или паяльное устройство, чтобы научить пользователя правильным методам пайки и температуре для конкретного картриджа.Например, приложение App может заставлять интеллектуальное устройство отображать информацию, идентифицирующую паяльную станцию, картридж и заданную температуру, и предоставляет пользователю значки для выбора полезной информации. Например, значки могут быть «обучающим видео»; «Форма наконечника использует;» «Припаять фотографии;» «Рабочие уставки»; и «история работы». Когда пользователь выбирает один из значков учебника, приложение заставляет интеллектуальное устройство 12 извлекать данные, изображения или видео либо из памяти, либо из системы Интернета или внутренней сети для отображения на интеллектуальном устройстве.

Изобретение было подробно описано выше в связи с фигурами, однако следует понимать, что система может включать в себя другие компоненты и обеспечивать другие функции. Специалисты в данной области техники поймут, что вышеизложенное раскрытие предназначено для примера и описания, а фигуры предоставлены для объяснения настоящего изобретения без намерения ограничивать возможные способы выполнения настоящего изобретения.
