Как нарисовать электрическую схему на компьютере: обзор программ и методов

Какие программы подходят для создания электрических схем. Как выбрать подходящее ПО для черчения электросхем. Какие бесплатные и платные варианты существуют. Как нарисовать схему в Word.

Популярные программы для рисования электрических схем

В современном мире все чаще используются компьютерные инструменты вместо бумаги и карандаша. Это касается и создания электрических схем. Существует множество программ, позволяющих быстро и удобно нарисовать электросхему на компьютере. Рассмотрим наиболее популярные варианты.

Бесплатные программы

Для домашнего использования и небольших проектов вполне подойдут бесплатные программы:

• Microsoft Visio — векторный редактор с возможностью черчения схем
• КОМПАС-Электрик — профессиональный пакет для проектирования
• Eagle — редактор для создания схем и печатных плат
• Dip Trace — простая программа для черчения на русском языке
• QElectroTech — полностью бесплатный редактор электросхем
• AutoCAD Electrical — бесплатная версия популярного САПР
• «Эльф» — простая программа для строительного черчения

Платные профессиональные решения

Для более серьезных задач используются платные программные пакеты:

• sPlan — простой и функциональный редактор схем
• Altium Designer — профессиональная САПР для электроники
• OrCAD — мощный инструмент для разработки электронных устройств
• EPLAN — комплексное решение для проектирования

Критерии выбора программы для черчения электросхем

При выборе программы для создания электрических схем стоит учитывать следующие факторы:

• Сложность интерфейса и кривая обучения
• Наличие русскоязычной версии
• Функциональные возможности (библиотека элементов, автоматизация и т.д.)
• Соответствие создаваемых схем ГОСТам
• Возможность моделирования и расчетов
• Стоимость лицензии
• Наличие обучающих материалов

Выбирайте программу исходя из ваших конкретных задач и уровня подготовки. Для домашнего использования вполне подойдут бесплатные варианты.

Особенности создания электросхем в Microsoft Word

Microsoft Word не предназначен специально для черчения схем, но с его помощью можно создавать несложные электрические схемы. Для этого используются следующие инструменты:

1. Встроенные фигуры из панели «Вставка» — «Фигуры»
2. Инструменты рисования линий и соединительных линий
3. Вставка готовых изображений элементов схем
4. Использование специальных макросов для рисования электросхем

Преимущества создания схем в Word:

• Не требуется устанавливать дополнительное ПО
• Простота создания несложных схем
• Возможность быстрого внесения изменений
• Удобное сохранение в популярных форматах (PDF, HTML)

Недостатки данного метода:

• Сложность создания схем по ГОСТу
• Ограниченный набор элементов
• Возможные проблемы при открытии файла в других версиях Word

Пошаговая инструкция по созданию электросхемы в Word

Для создания простой электрической схемы в Microsoft Word выполните следующие шаги:

1. Откройте новый документ Word
2. Перейдите на вкладку «Вставка» и выберите «Фигуры»
3. Выберите нужные элементы схемы из доступных фигур
4. Разместите элементы на странице
5. Соедините элементы линиями, используя инструмент «Линия»
6. При необходимости добавьте текстовые подписи
7. Сгруппируйте все элементы схемы

Для более удобной работы можно использовать специальные макросы для Word, расширяющие возможности создания электросхем.

Преимущества специализированных программ для черчения

Хотя создание схем в Word возможно, специализированные программы имеют ряд существенных преимуществ:

• Обширные библиотеки стандартных элементов
• Автоматическая нумерация и маркировка элементов
• Проверка правильности соединений
• Возможность создания собственных элементов
• Экспорт в различные форматы (DXF, PDF и др.)
• Создание спецификаций и перечней элементов
• Трехмерная визуализация схем

Для серьезных проектов рекомендуется использовать профессиональные САПР, значительно упрощающие и ускоряющие процесс проектирования.

Обзор возможностей программы QElectroTech

QElectroTech — одна из лучших бесплатных программ для создания электросхем. Рассмотрим ее основные возможности:

• Полностью русифицированный интерфейс
• Обширная библиотека элементов, соответствующих ГОСТ
• Возможность создания собственных элементов
• Автоматическая нумерация элементов
• Создание спецификаций и перечней элементов
• Экспорт в форматы PNG, SVG, DXF
• Кроссплатформенность (Windows, Linux, MacOS)

QElectroTech отлично подходит для домашнего использования и небольших проектов. Программа проста в освоении и имеет все необходимые инструменты для создания качественных электросхем.

Как выбрать оптимальную программу для ваших задач

При выборе программы для создания электросхем следует учитывать несколько факторов:

1. Определите сложность ваших проектов
2. Оцените свой уровень владения компьютером
3. Решите, готовы ли вы платить за программу
4. Проверьте наличие русскоязычной версии
5. Изучите отзывы пользователей
6. Попробуйте демо-версии нескольких программ

Для домашнего использования и небольших проектов вполне подойдут бесплатные программы вроде QElectroTech или DipTrace. Для профессиональной деятельности лучше выбрать платные решения с расширенным функционалом.

Заключение

Создание электрических схем на компьютере значительно упрощает и ускоряет процесс проектирования. Современные программы предоставляют широкие возможности для черчения, расчетов и моделирования. Выбор конкретного ПО зависит от ваших задач и уровня подготовки. Попробуйте несколько вариантов и выберите наиболее удобный для вас инструмент.

Как нарисовать электрическую схему на компьютере — обзор программ. Как нарисовать электрическую схему в Word Рисование электрических схем

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта обзор самых простых программ для черчения электрических схем квартир и домов на компьютере.

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

1. . Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
2. . Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.

3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.

4. Dip Trace . Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.

5. ». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему , в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.

6. . Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.

7. Эльф . Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает подходящего номинала, и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:

AutoCAD Electrical

КОМПАС-Электрик

Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan . Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:

Правильное пользование sPlan

Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!

Похожие материалы:

У меня уже давно созревала эта статья, а тут как раз сегодня попросили описать процесс создания электрических схем в текстовом редакторе Word . Существует много программ для создания электрических схем, но они в основном платные и довольно-таки сложные. Поэтому будем искать другую альтернативу.

Можно создать маленькие шаблончики рисунков отдельных элементов будущей схемы, и вставлять их потом в свой чертеж, но это очень долго и муторно. А главный минус , что эти шаблоны не будут соответствовать ГОСТу.

Есть другой вариант — скачатьплагин (cкачиваний: 5484) (макрос) для создания электрических схем, и уже с его помощью создавать схему.

Распакуйте архив в отдельную папочку.

Откройте новый документ в Word. Перейдите в меню Файл — Открыть . В открывшемся окне Открытие документа установите Тип файлов — Шаблоны документов (*. dot ) , выберите файл Electro . dot , и нажмите кнопку Открыть .

У вас появиться новая панель. Нас в данном случае будет больше интересовать выпадающий список Схема .

В Word 2007/2010 панель будет выглядеть немного по-другому, но сама суть не измениться.

Если у вас не появилась такая панель, то войдите в меню Вид — Панели инструментов, и установите галочки на панель Стандартная NEW и Форматирование NEW .

Сразу хочу предупредить, что есть одно неудобство. Файл сохраняется только при выходе из программы. Потому, что нужно настраивать макросы, а это уже другая тема.

В списке Схема имеются самые необходимые инструменты. Но для связки их, вам надо использовать инструменты обычной вордовской панели Рисование Автофигуры: Линии, Соединительные линии и т.п.

Достоинства:
— нет необходимости устанавливать специальные программы;
— простота создания несложных электрических схем;
— бесплатное распространение описанного шаблона;
— возможность сохранения схемы в форматах pdf, html.
Недостатки:
— сложность создания электрических схем по ГОСТу;
— при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
— небольшой набор компонентов для рисования электрических схем.

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Исходная схема (мультивибратор), нарисованная а DipTrace

Схема печатной платы

Сама плата мультивибратора

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

• Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
• Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
• GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
• Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
• Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
• Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

• Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
• Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

• Размер монтажной платы не может превышать размера 10,0х8,0 см.
• При разводке можно манипулировать только двумя слоями.
• В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

• Многофункциональный редактор для разработки принципиальных схем.
• Приложение для создания монтажных плат.
• 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
• Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

• Монтажная плата не более 4-х слоев.
• Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

Функциональные возможности программы:

• Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
• Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
• Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
• Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

• Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
• Автоматический (с плана) или руной расчет силовой схемы.
• Составление спецификации в соответствии с действующими нормами.
• Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

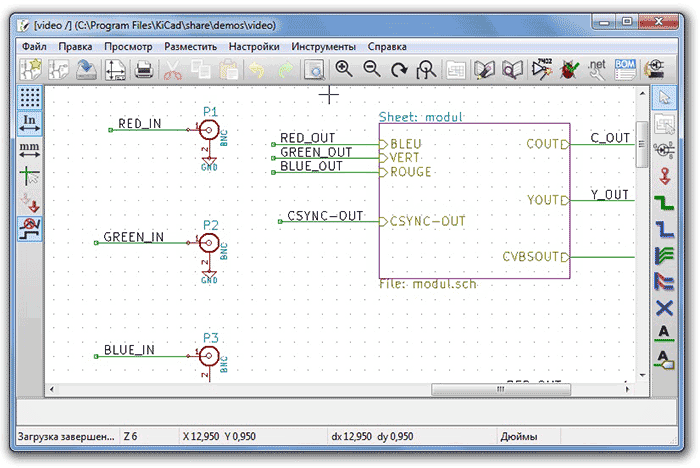

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

Характерные особенности системы:

• Для разводки платы допускается применение внешних трассировщиков.
• В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
• По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
• Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
• Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Как составить схему на компьютере

Как нарисовать схемы в Word 2003

Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

Как нарисовать схемы в Word

Прежде чем создавать схемы в Word неплохо было бы научиться изменять цвет страницы, создавать красивые рамки, и пользоваться WordArt.

Откройте новый документ: — Пуск – Программы – Microsoft Office — Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

У вас должна получиться, вот такая картинка.

Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

Уже готовые необходимые вам фигуры можно выбрать из панели — Рисование – Автофигуры – Другие автофигуры .

Должно получиться вот так.

Теперь перетащите эти фигуры как у меня.

Следующую фигуру попробуйте сделать сами (опять же методом копирования).

Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

Создайте методом копирования такие же надписи как у меня и переместите их по местам.

Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать « Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

Линии можно изменять, потянув за желтые ромбики на них.

Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

Вот, что у нас получилось.

Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу « Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – Группировка – Группировать .

Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word.

Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

Как нарисовать электрическую схему на компьютере — обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Как нарисовать электрическую схему на компьютере — обзор программ

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Редактор электрических схем QElectroTech

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Составлять электрические схемы в Visio несложно

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

Пример схемы, созданной в Компас Электрик

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Пример использования ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Платные, на которые стоит потратиться

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Программа для рисования схем sPlan и ее библиотека

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Как сделать схему в Ворде

Работая в документе Ворд с текстом, Вам могут попадаться картинки, диаграммы, рисунки. Вставляя различные объекты в текст, он становится более наглядным, и тот, кто его читает, лучше воспринимает информацию.

В данной статье мы рассмотрим два способа, с помощью которых можно создать схему в текстовом редакторе MS Word – это рисунок SmartArt и вставка обычных Фигур. Показывать я буду в Ворде 2010, но данные скриншоты так же подойдут, если у Вас установлен Ворд 2007, 2013 или 2016.

На сайте уже есть статьи: как добавить рисунок в Ворд, и как сделать график в Ворде. Перейдя по ссылкам, Вы сможете их прочесть и сделать свой документ интересным и более информативным.

Как рисовать схемы с помощью SmartArt

Схема в текстовый редактор добавляется вставкой в документ рисунока SmartArt. Для этого перейдите на вкладку «Вставка» и в группе «Иллюстрации» нажмите на кнопку «SmartArt» .

Появится вот такое окно. В нем нужно выбрать подходящий рисунок. Слева кликните по разделу, в примере «Иерархия» , и выберите один из предложенных рисунков. Справа область предпросмотра, посмотрите, как она выглядит, и для чего больше подойдет.

Теперь приступим к размещению блоков. Удалить ненужные можно, выделив его мышкой и нажав кнопку «Delete» . Уберите, таким образом, все лишние прямоугольники.

Дальше необходимо добавить блоки. Выделите тот, под которым нужно вставить дополнительные, и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Добавить фигуру» , в списке кликните по пункту «Добавить фигуру ниже» .

После этого снова выделите верхний прямоугольник и добавьте еще один ниже. Здесь же Вы можете выбрать добавление нужного объекта выше выбранного блока, перед ним, или за ним.

После того, как Вы сделаете предыдущий пункт, нужно напечатать текст. Выделите область схемы и на вкладке «Работа с рисунками SmartArt» – «Конструктор» нажмите на кнопку «Область текста» . Или же на левой границе нажмите на кнопку с двумя маленькими стрелочками.

Откроется сбоку небольшое окошко. В нем нужно ввести текст для каждого из блоков. Здесь маркерами обозначены уровни, а кликнув напротив маркера можно посмотреть, куда будет вписан текст.

Напишите напротив каждого маркера, какой текст должен быть в каком объекте.

Когда все заполните окно для добавления текста можно закрыть, нажав в нем на крестик.

Теперь можно поработать над внешним видом самой схемы. Для этого выделите ее и перейдите на вкладку «Работа с рисунками SmartArt» – «Конструктор» . В группе «Стили SmartArt» можете выбрать любой другой стиль.

Также можно «Изменить цвета» схемы, кликнув по соответствующей кнопке.

Если Вам не сильно подошел выбранный вид, можете изменить его в соответствующей группе. Наведите курсор на любой из предложенных макетов, чтобы посмотреть, как будет выглядеть Ваша схема. Если этот макет подойдет больше, кликните по нему, чтобы выбрать.

Перейдя на вкладку «Работа с рисунками SmartArt» – «Формат» можно изменить любую фигуру или текст. Например, выделим фигуру, нажмем «Изменить фигуру» и кликнем по любой другой из предложенного списка. Для каждой можно изменить заливку, контур или добавить эффект.

Точно так же и для текста, выделите его и можно применить один из готовых стилей, изменить заливку, контур или добавить эффект.

В итоге, у меня получилась вот такая схема.

Как нарисовать схему со стрелками, используя Фигуры

Делать схемы в Ворде можно и другим способом, не используя готовых шаблонов, а создать ее с помощью вставки в документ подходящих фигур.

Для этого откройте вкладку «Вставка» нажмите на кнопку «Фигуры» и кликните по нужной из списка, это может быть овал, прямоугольник, ромб и другое.

После этого курсор поменяет вид с палочки на плюсик. Нарисуйте с его помощью фигуру в нужном месте документа. Затем у Вас появится вкладка «Средства рисования» – «Формат» . На ней снова кликните по кнопочке «Фигуры» и нажмите по нужной в списке. Добавьте их все таким образом.

Если Вы нарисовали объект на листе и его нужно немного переместить, то сделать это можно мышкой, захватив за его границу. Или же выделите его, зажмите клавишу «Ctrl» и перемещайте с помощью стрелок на клавиатуре.

Дальше давайте соединим блоки прямыми линиями или стрелками. Выделите один из них, чтобы открылась вкладка «Средства рисования» – «Формат» . Затем нажмите «Фигуры» и из выпадающего списка кликните, например, по стрелке. Нарисуйте стрелку, чтобы она указывала непосредственно на сам блок. Соединить несколько стрелок можно с помощью прямой линии.

Подробнее прочесть, как сделать стрелки в Ворде, можно в статье, перейдя по ссылке.

Чтобы нарисовать ровную горизонтальную или вертикальную линию, рисуя стрелку, нажмите и удерживайте клавишу «Shift» .

Используя прямую и стрелку, у меня получилось нарисовать вот такую схему.

Теперь давайте изменим внешний вид стрелок. Выделяйте их по очереди, и для каждой можно выбрать один из готовых стилей, или нажмите «Контур фигуры» и сами выберите цвет, толщину стрелки и прочее.

Нажав «Эффекты фигур» можно добавить один из предложенных эффектов. Я выбрала тень.

Прорисовав и изменив вид всех стрелок, переходим к тексту. Выделяем один прямоугольник и на вкладке «Средства рисования» – «Формат» нажимаем на кнопку «Нарисовать надпись» . Появится плюсик вместо курсора. Нарисуйте им прямоугольник для надписи в нужном блоке.

Дальше напечатайте текст. Добавьте, таким образом, текст во всю схему.

Как видите, прямоугольник для надписи залит белым и у него есть контур. Давайте это уберем. Кликайте по нему и на вкладке «Средства рисования» – «Формат» выбирайте «Заливка фигуры» – «Нет заливки» .

То же самое повторяем и для контура: «Контур фигуры» – «Нет контура» . Сделайте так для всех блоков с текстом.

Следующий шаг – это форматирование написанного текста. Выделите текст и на вкладке «Главная» выберите шрифт, размер, цвет и поставьте его по центру.

Итак, мы изменили вид стрелок и текст в схеме, осталось поработать с блоками. Выделите любой из них мышкой, кликнув по нему – откроется вкладка «Средства рисования» – «Формат» . В группе «Стили фигур» нажмите на тот, который Вам понравится. Или используя кнопки «Заливка» , «Контур» и «Эффекты» сделайте любой вид, который подходит больше.

Если нарисовав схему, Вы заметили, что нужно поменять один из блоков, например, прямоугольник на ромб, тогда не нужно его удалять и рисовать ромб, можно просто заменить. Выделите прямоугольник, для примера, перейдите на вкладку «Средства рисования» – «Формат» и нажмите по кнопке, на которой изображена линия с маркерами. Выберите в открывшемся списке «Изменить фигуру» и укажите, какую вставить.

Вот такая схема со стрелками получилась у меня. Скачать все, что было нарисовано во время написания данной статьи, можно с Яндекс.Диска, перейдя по ссылке: https://yadi.sk/i/61H5Cdak3KALtz.

Чтобы переместить созданную в документе схему немного в стороны или уменьшить/увеличить всю сразу, а не по одной фигуре, нужно сгруппировать все нарисованные объекты. Как сгруппировать фигуры в Ворде, прочтите, перейдя по ссылке.

На этом буду заканчивать. Попробуйте пошагово сделать все, как описано в статье, и у Вас обязательно получится.

Рисование электрических схем в программе Microsoft Word

Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке:
1. В выпадающем списке тип документа ставим – Все шаблоны Word.
2. В окне проводника указываем путь до скачанного файла Normal.dot.
3. Выбираем файл Normal.dot.
4. Нажимаем кнопку Открыть.
Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:
1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
2. Стандартную панель инструментов с некоторыми дополнительными функциями.
3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
— вызов редактора формул;
— вставка символов;
— отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:
1. Кнопка вызова окна привязки объектов к сетке.
2. Группа инструментов для форматирования объекта.
3. Группа инструментов вставки стандартных объектов.
4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.

Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:
— нет необходимости устанавливать специальные программы;
— простота создания несложных электрических схем;
— бесплатное распространение описанного шаблона;
— возможность сохранения схемы в форматах pdf, html.
Недостатки:
— сложность создания электрических схем по ГОСТу;
— при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
— небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Создание блок-схемы с помощью SmartArt

Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

В этой статье

Создание блок-схемы с рисунками

На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

В фигуре, в которую вы хотите добавить рисунок, щелкните значок рисунка

, выберите рисунок и нажмите кнопку Вставить.

Для ввода текста выполните одно из следующих действий:

В области текста щелкните элемент [Текст] и введите содержимое.

Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

Щелкните поле в графическом элементе SmartArt и введите свой текст.

Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

Добавление или удаление полей блок-схемы

Щелкните графический элемент SmartArt, в который нужно добавить поле.

Щелкните существующее поле, ближайшее к месту вставки нового поля.

На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

Выполните одно из указанных ниже действий.

Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

Добавление поля из области текста

Поместите курсор в начало текста, куда вы хотите добавить фигуру.

Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

Чтобы удалить поле, щелкните его границу и нажмите клавишу DELETE.

Перемещение фигуры в блок-схеме

Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

Изменение цветов блок-схемы

Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

Применение цветов темы

Щелкните графический элемент SmartArt, цвет которого нужно изменить.

На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

Выберите нужную комбинацию цветов.

Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

Изменение цвета или стиля фона поля блок-схемы

В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

Рисунок или текстура

Нажмите кнопку Цвет

и выберите цвет из коллекции.

Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

Изменение типа или цвета границы

В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

«Нет линий», «Сплошная линия» или «Градиентная линия»

Прозрачность (используйте ползунок или введите процентное значение)

Ширина (в пикселях)

Применение стиля SmartArt к блок-схеме

Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

Чтобы просмотреть другие стили SmartArt, нажмите кнопку Дополнительные параметры

.

Если вы не видите вкладку «Конструктор», убедитесь, что выбрали графический элемент SmartArt.

Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

Анимация блок-схемы

Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

Щелкните графический элемент SmartArt, который вы хотите анимировать.

На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

черчение и проектирование электрических схем

При строительстве собственного жилья вопрос об его обеспечении электроэнергией является самым главным. При этом важно выбрать оптимальную схему. А именно однолинейную. Сегодня чтобы подключить дом или квартиру к электросети, нужно предоставить специальный проект с описанием способов питания всех электроприборов. В этом проекте в обязательном порядке должна присутствовать однолинейная электросхема, которая обеспечивает всю систему работой. О том, как грамотно ее составить будет сказано далее.

Что такое однолинейная схема электроснабжения

В принципе название говорит само за себя. Однолинейная схема – это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом.

Однолинейные схемы бывают нескольких видов :

1. Исполнительная. Данный вид схемы применяется для уже действующего электроснабжения любого помещения.
2. Расчетная. А этот вид схемы составляется при строительстве нового объекта. Когда необходимо учесть все нагрузки на электросеть, и основываясь на полученных показателях, рассчитывается сечение нужного кабеля и проводов, указывается маркировка всех электроустановок и мощность приборов.

Это пара основных видов однолинейных схем, которые при грамотном составлении, становятся удобной инструкцией для быстрого монтажа элементов электрической сети. Следующие виды не так распространены, но упомянуть их следует: структурные, принципиальные, функциональные, монтажные. Начертить однолинейную схему можно как самостоятельно своими руками, так и на компьютере с помощью специальной программы.

Программы для рисования электрических схем

Сегодня электрические схемы на листочках практически никто не рисует. Ведь для этого существует множество платных и бесплатных программ, а также онлайн сервисов. Интернет – сила 21 века.

Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке :

1. Компас электрик. Программа считается профессиональной. Так как в ней есть собственная база данных и графические обозначения на схемах.
2. 1-2-3 схема. Программа простая и понятная. Разобраться в ней можно с легкостью, а чертить схемы – одно удовольствие.
3. AutoCAD Electrician . Крутая программа при этом очень простая. Она идеально подойдет как для начинающих, так и для профессиональных электриков.
4. Эльф. Данная программа – отличный помощник для проектирования схем. Ведь с ее помощью можно не только нарисовать схемы, но и рассчитать сечение кабеля по мощности, а также подобрать автоматические выключатели.
5. Microsoft Visio . Эта программа замечательно подойдет для домашнего рисования всех схем. К тому же после создания, ее можно тут же распечатать.

Не стоит забывать, что есть и платные программы для составления электросхем. Они прекрасно подойдут для профессионального электрика. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Например, программа sPlan.

Как правильно сделать однолинейную схему электроснабжения своими руками

Однолинейная схема электроснабжения должна включать в себя три фазы, которые будут питать объект. А так же линии групповых сетей, которые будут отходить от питающих. При составлении электросхемы необходимо помнить, что ее главная задача давать общее представление о конструкции электропроводки помещения и электроэлементов.

Однолинейная схема рисуется просто :

1. Сначала чертится линия, которая будет определять многофазное питание.
2. А потом рядом с линией ставится цифра с перечеркнутым штрихом. Она соответствует количеству фаз, а штрих – их определению.

Кроме вышеперечисленных элементов в чертеже должны быть изображены все провода и дополнительные детали (например, выключатели, УЗО и т.д.). А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

Обычная однолинейная электросхема дома или квартиры включает в себя: точку, к которой помещение будет подключаться к электросети; вводно – распределительные элементы; точку прибора и его марку; параметры щита; кабель питания; информацию о минимальных и максимальных токах приборов, которые бывают в разных помещениях; расчеты примерных электрических нагрузок. Однолинейную схему электроснабжения рисовать карандашом на листочке нет нужды. Помощь с ее созданием может оказать либо специальная программа, либо онлайн редактор.

Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

Первый вид проектируется при наличие действующих электрических систем.

А второй вид, когда в помещении нет рабочей электроустановки.

В зависимости от вида электросхемы, этапы ее создания будут различны :

1. В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики. Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.
2. В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Общее представление о линейной схеме электроснабжения

Схема – это изображение в графике каких – либо элементов конструкции, указанные на чертежах. Очень часто для удобства схемы изображаются в упрощенном виде, например, как однолинейная схема электроснабжения. Электросхема является документом, в котором присутствуют все составляющие электроэлементы.

Линейная схема электропроводки отображается в виде перечеркнутой линии с цифрой 3 или прямой линией, которую перечеркивают 3 косых отрезка.

Линейная схема электроснабжения прекрасно подходит не только для домов и квартир, но и для промышленных объектов.

Линейные схемы могут быть нескольких видов :

1. Исполнительные . Используются в помещениях, в которых уже есть действующая электросеть. Такие схемы нужны для исправления неполадок и дефектов.
2. Структурные . Схемы такого вида являются общей информацией о характере электроустановки и деталях.
3. Функциональные . Такие виды схем нужны для передачи функций элементов, которые получают электричество. Показывают связь между всеми механизмами.
4. Принципиальны е. Данный вид электросхем выполняется по мировым стандартам.
5. Монтажные . Для создания проекта электроснабжения такой вид схем очень важен. Они связаны со строительством объекта. Важно знать, что все указанные элементы и размеры должны быть точными и четкими.

Все электросхемы должны соответствовать определенным правилам и нормам. А также содержать всю информацию об оборудовании и его специфических свойствах, отображать общую картину всего электричества и необходимых деталей, показывать общую картину всего объекта. В обязательном порядке должна присутствовать информация об автономном питании.

Рисование электрических схем и чертежей становится более легким процессом, если это осуществлять при помощи специального софта. Программы предоставляют огромное количество инструментов и функций, которые идеально подходят для выполнения данной задачи. В этой статье мы подобрали небольшой список представителей подобного ПО. Давайте ознакомимся с ними.

Первой рассмотрим программу Visio от известной многим компании Microsoft. Ее основная задача – рисование векторной графики, и благодаря этому нет каких-то профессиональных ограничений. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.

Присутствует большое количество различных фигур и объектов. Их связка осуществляется всего одним кликом. Microsoft Visio также предоставляет множество настроек вида схемы, страницы, поддерживает вставку изображений диаграмм и дополнительных чертежей. Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Рекомендуем ознакомиться с ней перед покупкой полной.

Eagle

Теперь рассмотрим специализированный софт для электриков. Eagle обладает встроенными библиотеками, где присутствует большое количество различных заготовок типов схем. Новый проект также начинается с создания каталога, там будут сортироваться и храниться все использованные объекты и документы.

Редактор реализован достаточно удобно. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Во втором редакторе создаются печатные платы. Отличается он от первого наличием дополнительных функций, которые было бы неправильно помещать в редактор принципиальной схемы. Русский язык присутствует, однако переведена не вся информация, что может стать проблемой для определенных пользователей.

Dip Trace

Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. Переход в один из доступных режимов работы осуществляется через встроенный лаунчер.

В режиме работы со схемотехникой происходят основные действия с печатной платной. Здесь добавляются и редактируются компоненты. Детали выбираются из определенного меню, где по умолчанию установлено большое количество объектов, но пользователь может создать элемент вручную с помощью другого режима работы.

1-2-3 Схема

«1-2-3 Схема» была разработана специально для того, чтобы подобрать подходящий корпус электрощита в соответствии с установленными компонентами и надежностью защиты. Создание новой схемы происходит через мастера, пользователю потребуется только выбирать необходимые параметры и вписывать определенные значения.

Присутствует графическое отображение схемы, ее можно отправить в печать, но нельзя редактировать. По завершении создания проекта выбирается крышка щита. На данный момент «1-2-3 Схема» не поддерживается разработчиком, обновления выходили давно и скорее всего их больше не будет вообще.

sPlan

sPlan – один из самых простых инструментов в нашем списке. Он предоставляет только самые необходимые инструменты и функции, максимально упрощая процесс создания схемы. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее.

Кроме всего присутствует небольшой редактор компонентов, полезный тем, кто хочет добавить собственный элемент. Здесь доступно создание надписей и редактирование точек. Во время сохранения объекта нужно обратить внимание, чтобы он не заменил оригинал в библиотеке, если это не нужно.

Компас-3D

«Компас-3D» – профессиональное программное обеспечение для построения различных схем и чертежей. Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели. Пользователь может сохранять файлы во множестве форматов и в дальнейшем использовать их в других программах.

Интерфейс реализован удобно и полностью русифицирован, даже новички должны быстро освоиться в нем. Присутствует большое количество инструментов, обеспечивающих быстрое и правильное черчение схемы. Пробную версию «Компас-3D» вы можете загрузить на официальном сайте разработчиков совершенно бесплатно.

Электрик

Заканчивает наш список «Электрик» – полезный инструмент для тех, кто часто выполняет различные электрические расчеты. Программа оснащена более чем двадцатью различными формулами и алгоритмами, с помощью чего осуществляются вычисления за максимально короткий срок. От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.

Мы подобрали для вас несколько программ, позволяющих работать с электрическими схемами. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

• Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
• Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
• GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
• Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
• Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
• Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

• Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
• Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

• Размер монтажной платы не может превышать размера 10,0х8,0 см.
• При разводке можно манипулировать только двумя слоями.
• В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

• Многофункциональный редактор для разработки принципиальных схем.
• Приложение для создания монтажных плат.
• 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
• Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

• Монтажная плата не более 4-х слоев.
• Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

Функциональные возможности программы:

• Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
• Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
• Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
• Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

• Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
• Автоматический (с плана) или руной расчет силовой схемы.
• Составление спецификации в соответствии с действующими нормами.
• Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

Характерные особенности системы:

• Для разводки платы допускается применение внешних трассировщиков.
• В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
• По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
• Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
• Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Под черчением подразумевается процесс создания изображений предметов с точным воспроизведением их размеров с помощью масштаба. Вычерчивание электрических схем требует соблюдения символов ГОСТ, принятых для обозначения каждого элемента.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж. Созданный документ может сохраняться в электронном виде файлом и/или распечатываться на бумаге в определенном формате.

Вычерчивать электрические схемы можно любым доступным графическим редактором. Однако, приспособленные для этих целей специальные программы значительно облегчают рутинную работу, позволяют пользоваться уже подготовленными заготовками различных элементов из библиотеки, быстро вставлять их в нужное место, удобно редактировать.

Начинающему пользователю следует представлять, что чертежные программы могут поставляться и работать:

1. бесплатно;

2. за деньги.

Во втором варианте функциональные возможности программного обеспечения значительно расширены. Кроме того, за последнее десятилетие среди платных программ в среде инженеров проектировщиков пользуются популярностью целые системы автоматизированного проектирования САПР. Они не только автоматизируют работу, но и выполняют ее очень точно. За счет этого имеют высокую стоимость.

Однако среди САПР стали появляться программы, которые поставляются бесплатно. Их функционал, конечно, немного ограничен, но позволяет создавать качественные электрические схемы на начальном и среднем уровне проектирования.

Программа КОМПАС-3D

Это известная разработка Российских программистов компании АСКОН позволяет вычерчивать схемы в одной плоскости или заниматься 3D моделированием. Ею пользуются студенты, преподаватели и инженеры во многих странах. У программы понятный интерфейс и удобный для черчения набор инструментов.

Для использования различными специалистами графический редактор пополняется дополнительными модулями. Комплект разработок для создания электрических схем имеет большую библиотеку.

Программа работает в прямоугольных декартовых координатах, используя линейные размеры в миллиметрах и угловые в градусах. Справочный материал, встроенный в программу, хорошо изложен и позволяет самостоятельно разобраться во всех возникающих вопросах.

Компас 3D распространяется на платной основе, но производители предоставляют любому желающему возможность оценить работу программы бесплатно в течение месяца. С этой целью можно скачать демоверсию, которая имеет небольшие ограничения.

Программа знаменитой компании Autodesk постоянно совершенствуется уже около 30 лет, считается наиболее функциональной для выполнения сложных проектных работ. Встроенная в графический редактор, помощь подробно объясняет особенности алгоритмов. Однако информации много, а самостоятельно осваивать ее сложно.

Лучше всего для освоения черчения в ней пользоваться консультациями опытного наставника. Даже с его помощью для полного освоения всего функционала потребуется не один месяц кропотливой работы, но для разработки электрических схем осваивать 3D формат не нужно.

Особенность программы — использование для вычислений полярной системы координат и работа с векторами. При вычерчивании для удобства пользователя информация выводится в прямоугольной декартовой системе. Это позволяет определять местоположение точки в двух системах измерений.

Кроме использования информации из обширной библиотеки, можно создать часто вводимые изображения объектов в виде макросов, назначить под них горячие клавиши, а при выводе их на монитор использовать привязку к объекту. Это значительно ускоряет процесс черчения.

Программа имеет многочисленные настройки, которые требуют в начале подробного изучения, но в дальнейшем сильно облегчают работу.

Довольно часто развернутые электрические схемы на бумажном носителе занимают большие габариты. Автокад позволяет создавать чертежи на листах разного размера. Если раньше для распечатки требовался плоттер, то сейчас можно обходиться обыкновенным принтером. В программе реализована возможность деления чертежа на составные части и печати их на листы бумаги формата А4 с последующей склейкой по границам.

Программа Microsoft Visio

Название продукта говорит о принадлежности платного графического редактора к компании, занимающей ведущее место по разработке программного обеспечения. Здесь имеются большие возможности для создания диаграмм, схем и связи их с данными.

Пользователям программ Майкрософт хорошо знаком этот интерфейс. Для вычерчивания электрических схем созданы и помещены в доступную библиотеку специальные шаблоны по различным темам.

Большое количество инструментов сформировано по группам и удобно настраивается под конкретные условия чертежа.

Microsoft Visio работает в прямоугольных координатах и совместима с Word. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы. Это удобно использовать при написании инструкций с целью наглядного пояснения излагаемого материала схемами и диаграммами. Обратная вставка текстов и объектов, созданных в Ворд, также выполняется через буфер памяти.

Начерченные большими размерами электрические схемы тоже можно распечатывать не на плоттере, а на принтере по частям на листах бумаги А4. Как и в Автокаде, для этого надо выставить настройки печати.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе. Программа позволяет относительно быстро чертить и рисовать.

Cущественно облегчить работу и ускорить создание качественных схем в Visio можно использую специальные дополнительные библиотеки трафаретов, предназначенные для создания электрических схем электроснабжения, современных устройств электроавтоматики, электропривода и управления. С помощью таких библиотек компонентов очень легко создавать профессиональные схемы в соответствии со стандартами.

Библиотеки для создания электрических схем в Visio:

Такие комплекты для черчения электрических схем будет полезен в первую очередь, электротехническому персоналу, занимающемуся проектированием, монтажом, наладкой, ремонтом и обслуживанием электроустановок, а так же всем кому необходимо быстро и качественно начертить электрическую схему и оформить в соответствии с ГОСТ.

CorelDRAW Technical Suite

Очень мощная и дорогая графическая программа позволяет выполнять весьма широкий спектр работ архитекторам, дизайнерам и даже модельерам для изготовления объемных изображений. Можно ее использовать для создания электрических схем. Но при этом будут очень занижены ее возможности, что экономически не рационально.

A9CAD 2.2.1

Это тоже продукт компании Autodesk. Он во многом повторяет работу знаменитого AutoCAD, но лишен функции 3D проектирования. Распространяется бесплатно.

Интерфейс программы САПР подогнан под привычный вид программ Windows, а ее размер составляет 15,54 мегабайта. Этот графический редактор поддерживает файлы, созданные в форматах DWG и DXF, которые используются в качестве промышленных стандартов.

Язык английский. Набор инструментов довольно обширен, создан по образцу Автокад. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили.

Посредством A9CAD 2.2.1 можно начинать чертить электрические схемы самостоятельно.

В интернете выложено много бесплатно распространяемых графических редакторов. Только компания Autodesk, кроме A9CAD, предлагает еще несколько дополнительных разработок. Чтобы выбрать под себя программу для черчения электрических схем следует оценить свои запросы, возможности и стоящие задачи.

Практическое руководство «Как начертить схему в программе A9CAD» (pdf, 13 стр.):

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Симулятор “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Программы для компьютерного моделирования электронных схем. Как нарисовать электрическую схему на компьютере — обзор программ

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Бесплатно.

Симулятор “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Proteus Professional представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов принятых в PSpice. Отличительной чертой пакета Proteus Professional является возможность моделирования работы программируемых устройств: микроконтроллеров, микропроцессоров, DSP и прочее. Дополнительно в пакет Proteus Professional входит система проектирования печатных плат. Proteus Professional может симулировать работу следующих микроконтроллеров: 8051, ARM7, AVR, Motorola, PIC, Basic Stamp.

Electronic Lab (Three phase chains) — Программа для расчета трёхфазных электрических цепей символическим методом, имеет удобный интуитивно понятный интерфейс. Производит расчет трёхфазной электрической цепи, как с нормальным, так и с аварийными режимами работы: при соединении нагрузки звездой — короткое замыкание фазы (КЗ), обрыв линейного провода; при соединении нагрузки треугольником — обрыв фазы нагрузки, обрыв линейного провода. Electronic Lab (Three phase chains) —

Cadsoft EAGLE — отличное комплексное средство для полного цикла разработки печатной платы, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия программы позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа имеет довольно большую библиотеку, которая содержит большое количество стандартных и довольно распространённых компонентов, к примеру микроконтроллеры, то есть теперь нет необходимости самому отрисовывать изображение нужного компонента на принципиальной схеме и создавать футпринт для печатной платы.

С помощью этой программы вы сможете узнать подходящие к вашему телефону аксессуары, а также посмотреть новинки. Программа обновляет базы автоматически (Online) через интернет, вы всегда будете в курсе последних новинок! Программа имеет удобное русское меню с иконками, гибкое меню настроек, систему определения. Скачать — D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. D-Navigator v 0.0.106 программа для подбора аксессуаров к сотовому телефону. Пример подбора совместимых аксессуаров для Nokia 6230i.

Electronics Workbench Multisim — одна из наиболее популярных в мире программ конструирования электронных схем, характеризуется сочетанием профессиональных возможностей и простоты, расширяемостью функций от простой настольной системы до сетевой корпоративной системы. Это объясняет широкое использование этой замечательной программы как для учебных целей так и для промышленного производства сложных электронных устройств. Архив содержит Professionals версию, русские модели ОУ, транзисторов, микросхем.

Возможности Electronics Workbench Multisim v8.2.12 Electronics Workbench Multisim v8.2.12.SP1 -электронная лаборатория на компьютере у Вас под рукой! Система схемотехнического моделирования Electronics Workbench Multisim v8.2.12 предназначена для моделирования и анализа электрических схем. Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов.

Электронный справочник по биполярным транзисторам с русскими буквенными индексами (2089 шт.) и их зарубежные аналоги. Рисунки расположения выводов; сортировка по разным параметрам; сохранение в файле и печать параметров выбранного прибора; возможность редактирования и добавления в справочник новых транзисторов. При каждом запуске программы создаётся резервная копия файла базы данных, которая будет использована при потере или повреждении основного файла БД. Сжатие (дефрагментация) файла БД, размер которого может неоправданно вырасти после работ, связанных с записью/удалением данных.

Cadsoft EAGLE — это комплексное средство для разработки печатных плат, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Pro-версия позволяет разрабатывать печатные платы размером до 1600×1600 мм (16 слоёв) с разрешением до 1/10000 мм. Для этого в программе реализованы три модуля: Schematic Module, Layout Editor, Autorouter. Кроме этого программа EAGLE имеет довольно большую библиотеку, содержащую множество стандартных и достаточно распространённых электронных компонентов, например микроконтроллеры, таким образом, не нужно будет самому рисовать изображение компонента на схеме и создавать футпринт для печатной платы.

Скачать >>>>> Библиотека для Splan_5.0 Скачать >>>>> Библиотека для Splan_4.0 и Splan_4.0_plus Скачать >>>>> Библиотека для Splan_3.0 Скачать >>>>> Библиотека для Sprint-Layot

Обновился простой и удобный инструмент для черчения электронных и электрических схем sPlan 6.0.02. Программа позволяет легко переносить символы из библиотеки элементов на схему и привязывать их к координатной сетке. В sPlan есть много инструментов для черчения и редактирования, которые делают разработку схем удобной и эффективной, такие как автонумерация элементов, составление списков элементов и другие. sPlan содержит столько удобных и разнообразных функций, что их использование ограничено только вашими желаниями и потребностями, вы можете создавать самые различные чертежи и схемы!

Иной раз на обычные и привычные вещи можно взглянуть под иным углом зрения, и получить совершенно неожиданные результаты. Программе Проводник Windows уже пошёл второй десяток лет. Казалось бы что в ней может быть нового? Оказывается можно за пару минут сделать Проводник многократно удобнее и быстрее. Объектом нашего внимания сегодня будет программка Explorer Lista, разработанная для Windows XP/2000/2003. Скачать её можно здесь. После установки и запуска в Проводнике появляется навигационная панель.

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

• качество программного обеспечения;
• удобство для пользователя;
• сложность среды проектирования.

Бесплатное программное обеспечение для рисования электронных схем:

Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

LTspice

Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

• многоязычный графический интерфейсMDI для открытия и редактирования нескольких файлов в сеансе;
• встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
• симулятор аналоговых и смешанных схем с режимом импорта файловSPICE;
• постпроцессор для генерации графических кривых результатов анализа и отчетов;
• возможность персонализировать настройки режима отображения и сочетания клавиш;
• удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
• интегрированная база данных схем выборкиLTSpice.ASC.

Узнать больше и скачать LTspice вы можете на нашем .

«Компас-электрик»

Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия. Основными компонентами данной программы являются:

• База данных, которая является фундаментом для проектирования документации;
• Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

DipTrace

Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

• редактор схем;
• программа проектирования контуров — компоновка печатной платы;
• редактор компонентов;
• редактор корпуса;
• автотрассировщик;
• 3D-визуализация;
• функция импорта библиотек и проектов из других программ EDA.

Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем .

EasyEDA

Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы. В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере. Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

TinyCAD

Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

• однолинейных диаграмм;
• создания блок-схем;
• разработки технических чертежей для целей презентации.

Xcircuit

Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

Dia

Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

Pspice — Student Version

Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9.1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

SmartDraw

Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т.д.

Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

1-2-3 схема

Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

Более подробную информацию о программе вы можете найти на нашем .

Microsoft Visio

Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

• разнообразные инженерные и технические рисунки;
• электронные схемы;
• составлять эффектные презентации;
• разрабатывать организационные схемы, маркетинговые и многие другие.

Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

KiCad

Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

• kicad — приложение для управления проектами;
• EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
• Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
• gerbview — средство для просмотра файлов gerber и многие другие.

KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.

Более подробную информацию вы можете найти на нашем .

CadSoft Eagle

Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

Программа доступна для операционных систем Windows, Linux, OS X.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

• модуль для введения схем;
• редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

• схемы;
• компоновку компонентов;
• моделирование;
• множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

• NIOS II для проектирования встроенных систем;
• DSP Builder для проектирования цифровых систем обработки сигналов;
• Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

• редактор схем;
• 3D- дизайн печатной платы;
• разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

• P-CAD Schematic — редактор схем;
• P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата, прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

• расширяемая библиотека символов;
• индивидуальные страницы с листами форм;
• список компонентов;
• автоматическая нумерация компонентов;
• удобные инструменты рисования.

В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

Напишите в комментариях, какие программы для создания схем и дизайна электронных схем вы используете?

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

sPlan

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы – то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

TyniCad

Eagle

Это программное обеспечение имеет набор инструментов, которые позволяют чертить электрические схемы и трассировать печатные платы. Имеет три режима работы, которые включают в себя возможность разработать схему самому или использовать готовые элементы.

Target 3001

Само название этой программы говорит о том, что она выделяется на фоне остальных. Она поддерживает работу даже с большими схемами и функцию отмены или повтора действий в 50 уровней. Еще одной особенностью этой программы является то, что она поддерживает проекты, выполненные в других программах.

DipTrace

Программа DipTrace проста в освоении, поэтому в основном используется новичками и любителями для создания радиолюбительских поделок. Она включает в себя четыре модуля, которые позволяют не только создавать, но и оптимизировать расположение и размеры плат.

KiKad

В возможности этой программы входит создание профессиональных электрических схем, разработка для них печатных плат и подготовка готовых выходных данных для окончательного производства. Эта программа состоит из основных приложений и дополнительных утилит, которые расширяют стандартный функционал.

TyniCad

Несмотря на то, что TinyCAD – это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы. Сами разработчики позиционируют TinyCAD, как рядовое приложение, созданное для черчения и редактирования схем различной сложности.

Fritzing

Эта программа имеет довольно узкую направленность – Arduino-проекты. Ее можно использовать как для создания наброска, так и для создания полноценной платы. Программа Fritzing включает в себя набор готовых элементов, которые позволяют упростить создание платы.

123D Cirtuits

Данный онлайн сервис позволяет проектировать электронные схемы и печатные платы и поддерживает платформу Arduino. Он включает в себя набор готовых схем, но его главная особенность – возможность имитировать платформу Arduino. Также эта программа поддерживает импорт данных из Eagle

XCirtuit

Эта программа классифицируется как художественно-дизайнерская, а не редактор электронных схем. В базе данных XCircuit содержатся готовые элементы схемы, что позволяет ускорить процесс создания электронной схемы. Наличие опыта позволяет создавать средние по сложности чертежи.

Программа для электрических схем — это инструмент, используемый инженерами, для создания электронных схем с целью расчета и тестирования изделий на этапах проектирования, производства, а также эксплуатации. Точное отображение параметров производится при помощи масштаба. Каждый элемент имеет свое обозначение в виде символов, соответствующих ГОСТу.

Программа для электрических схем: зачем мне это нужно?

При помощи программы для электрических схем можно строить точные чертежи, а затем сохранять их в электронном виде или распечатывать.

ВАЖНО! Почти во всех программах для рисования схем есть готовые элементы в библиотеке, потому вручную их можно не чертить.

Такие программы бывают платными и бесплатными. Первые характеризуются большой функциональностью, их возможности значительно шире. Существуют даже целые автоматизированные системы проектирования САПР, которые успешно используются инженерами во всем мире. С применением программ для черчения схем работа не только полностью автоматизированная, а и предельно точная.

Бесплатные программы уступают по функциональным возможностям платному софту, однако с их помощью можно реализовать проекты начальной и средней сложности.

Программное обеспечение позволяет упростить работу и сделать ее более эффективной. Мы подготовили перечень популярных программ для создания схем, используемых специалистами во всем мире. Но для начала давайте разберемся, что собой представляют схемы и каких видов они бывают.

Программы: для каких схем предназначены?

Схема представляет собой конструкторский документ графического типа. На нем размещены в виде условных обозначений составляющие компоненты устройства и связи между ними.

Схемы являются частью комплекта конструкторской документации. В них содержатся данные, необходимые для проектирования, производства, сборки, регулирования, использования прибора.

Когда нужны схемы?

1. Процесс проектирования. Они позволяют определить структуру разрабатываемого изделия.
2. Процесс производства. Дают возможность продемонстрировать конструкцию. На их базе разрабатывается технологический процесс, способ монтажа и контроля.
3. Процесс эксплуатации. При помощи схем можно определить причину поломки, правильный ремонт и техническое обслуживание.

Виды схем по ГОСТу:

• кинематические;
• газовые;
• энергетические;
• пневматические;
• гидравлические;
• электрические;
• комбинированные;
• оптические;
• деления;
• вакуумные.

В какой программе лучше работать?

Существует огромное количество платных и бесплатных программ для разработки электрических чертежей. Функционал у всех одинаковый, за исключением расширенных возможностей у платных.

Visio

QElectro Tech

sPlan

Visio

Плюсы QElectro Tech

1. экспорт в формате png, jpg, bmp или svg;
2. проверка работоспособности электрических цепей;
3. легко создавать схемы электропроводки, благодаря наличию обширной библиотеки;полностью на русском языке.

Минусы QElectro Tech

1. функционал ограниченный;
2. создание схемы сети начальной и средней сложности.

Простой интерфейс. Коллекция фигур для сборки электрических схем располагается слева в главном окне. В правой стороне находится рабочая область.

1. Создать новый документ.
2. Перетащить при помощи мышки в рабочую область необходимое количество элементов для создания и симуляции желаемого результата.
3. Соединить детали между собой. Соединения автоматически преобразуются в горизонтальные и вертикальные линии.
4. Сохранить файл с расширением qet.

Есть функция постройки собственных элементов и сохранения в библиотеке. Фигуры можно использовать в других проектах. Софт на русском языке. Программа подходит для Linux и Windows.

sPlan

Программа для построения электронных и электрических схем, рисования плат. При переносе элементов из библиотеки их можно привязывать к сетке координат. Софт простой, но позволяет создавать чертежи и рисунки разной сложности.

Фото 3 — Процесс составления схемы в sPlan

Задача sPlan заключается в проектировании и разработке электронных принципиальных схем. Для упрощения работы разработчик предусмотрел обширную библиотеку с геометрическими заготовками обозначений электронных элементов. Есть функция создания элементов и сохранения их в библиотеке.

Этапы работы:

1. Создать новый документ.
2. Из библиотеки элементов перетащить необходимые. Фигуры можно группировать, поворачивать, копировать, вырезать, вставлять и удалять.
3. Сохранить.

Нарисовать Однолинейную Электрическую Схему — tokzamer.ru

Всё ещё проще: потыкайте на такую фигуру мышкой несколько раз.


Поэтому удобне начинать документ из шаблонов, которые сам же Visio и предлагает.

Теперь можно показать то, как я Visio применяю. Тогда стоит поиграться размерами самой страницы Visio!
Конструктор однолинейных схем. Описание работы.

Очень удобно! Учитывая их, меняются характеристики элементов, где были выявлены дефекты и рассчитываются новые, по результатом которых происходит замена тех составных частей, которые мешают нормальному электрическому снабжению помещения.

При условии, что эти Как и в Автокаде, для этого надо выставить настройки печати.

Я говорил вам о том, что в Visio можно сделать так, чтобы оперировать реальными размерами на листе А4.

Идём дальше! Но при этом будут очень занижены ее возможности, что экономически не рационально.

Встроенная в графический редактор, помощь подробно объясняет особенности алгоритмов.

Черчение электрических схем по ГОСТ в Visio

Описание панели инструментов для рисования электрических схем.

Это может сгодиться, чтобы подсчитать какие-то расстояния или проверить, влезет ли диван шириной в 1,97 метра между шкафом шириной в 0,8 метра и столом шириной в 1,58 метра. Документ в Visio может состоять из нескольких страниц.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия Виды однолинейных электрических схем В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение.

Ну и на последней значимой для нас вкладке можно настроить название страницы и выбрать её тип передняя или подложка — про это будет позже и задать единицы измерения.

При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом. Это очень удобно, потому что можно будет печатать разные документы из одного файла, если захочется держать весь проект рядом.

А если рисуете план дома — то миллиметры, как это принято в строительстве.

В стандартных библиотеках есть куча разных удобных символов и заготовок. Мясо чуть посложнее.

А если футбольное поле или дачный участок — то играемся так, как хотим.
Схема электрическая принципиальная

Особенности электроснабжения

А если хочется — то можно наоборот, привести обычный лист А4 к размерам х метров и чертить на нём какой-нибудь план футбольного стадиона или чего-то огромного. Если нажать на эту полоску — то открывается группа, которая под ней спрятана.

Работа в Rapsodie существенно ускоряет процесс компоновки шкафа. А это — зверство с проектом стапеля для сборки щитов на него ушло около часа — это большое время по меркам Visio : Рисунок сделан из кучи сгруппированных блоков:крепления, одна панель щита с двумя несущими профилями. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы.

Для работы Вы можете использовать только мышку, разработать и распечатать схему электрического щитка и этикетки с обозначениями элементов схемы для щитка. Это нужно, когда мы хотим отрисовать сложный объект.

Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. Кстати, что это за точечка и квадратики вокруг фигуры? Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Помогают они оценить и общую безопасность.

Ну, блин, нарисуйте блок-схему на куске бумажки, если не умеете рисовать. Все эти настройки тыкаются или кнопками на панели инструментов, или через контекстное меню по правой кнопке: Можно выписать вот так: Текст — отвечает за параметры шрифта, которым на фигуре что-то пишется. Обозначения условные графические в электрических схемах.

Программы для рисования электрических схем

А это не всегда получится: некоторые фигуры сразу ставятся размерами кратко текущему масштабу документа и потом эти размеры нельзя поменять. Заставил нарисовать блок-схему на листке бумаги. А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

Здесь я нарисовал элементы электропроводки: А здесь нарисовал трассы кабелей электропроводки, не меняя фона. Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов: исполнительная; расчётная. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Первый вид проектируется при наличие действующих электрических систем. Всё, чего нет — можно напрограммировать.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж. Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным. В этих единицах Visio будет показывать вам все размеры.
Проектирование электрощитов. Visio в помощь + Библиотека.

Что такое однолинейная схема электроснабжения

Это способ, при помощи которого Visio видит несколько фигур как одно целое и квадратики для изменения размеров и поворота появляются одни на общую фигуру.

Здесь тоже можно создать часто используемые обозначения элементов в качестве шаблонов для применения их при дальнейшей работе.

Вот люди и делали такой чертёж, чтобы он занимал ровно один лист А4 из, скажем, 16ти. И всё это — Visio!

Данный вид схемы применяется для уже действующего электроснабжения любого помещения. Для этого не надо устанавливать никаких дополнительных программ. Такие схемы нужны для исправления неполадок и дефектов.

Функциональные — применяются в случаях, когда имеется большое количество различных потребителей машин, станков, оборудования , и отображают общую картину сети и взаимодействие между механизмами, электроснабжением и друг с другом. Их число особо не ограничено. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Эта простота заключается в том, что весь комплекс компонентов, необходимых для снабжения электричеством потребителей, на ней изображаются несколькими линиями.

Такие положения фигур по оси Z действуют в пределах документа и сгруппированных фигур. Эта программа замечательно подойдет для домашнего рисования всех схем. При условии, что эти

Оформить заявку

На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. По вопросам пишите на электронную почту: info el-proekt. А в блок-схеме это просто и понятно.

Однолинейная схема — это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. В стандартных библиотеках есть куча разных удобных символов и заготовок. Для редактирования изображений используется масштабирование, работа с окнами и слоями, перемещение, вставка разрывов, вращение, изменение отражения, наложение текста, цветовая палитра и другие функции и стили. Форматирование похоже на Word: Visio умеет разделять абзацы, делать там отступы и выравнивание. Вот фотка утащена из журнала Lana-Sator и сохранена копией на хостинге; спасибо, Лана!
Как читать Элекрические схемы

Как нарисовать электрическую схему

Документация на любое электронное устройство следует дополнить его принципиальной схемой. Она должна быть не только грамотно и правильно составлена, но и качественно оформлена. Способ ее составления зависит от ваших возможностей.

Перед составлением любой электрической схемы обязательно ознакомьтесь с системой так называемых условных графических обозначений — УГО. Необходимо знать несколько стандартов на такие обозначения, используемые в разных странах, но вот использовать при составлении собственных схем следует отечественную систему. Ознакомиться с ней можно по ссылке, приведенной в конце статьи.

При отсутствии кульмана оформляйте схему на клетчатой или миллиметровой бумаге. Разлиновка на такой бумаге должна быть достаточно бледной. Отсканировав схему, откройте файл в графическом редакторе MtPaint, GIMP или аналогичном, найдите в меню пункт, позволяющий отрегулировать яркость и контрастность, после чего добейтесь исчезновения разлиновки с одновременным повышением контрастности самой схемы.

При желании, наложите на клетчатую бумагу или миллиметровку обычную кальку. Начертите на ней схему, и после ее сканирования убирать разлиновку не потребуется.

Чтобы значительно ускорить черчение условных графических обозначений и улучшить их качество, используйте так называемый «Трафарет радиоинженера», например, марки СПМ-73.2. Учтите, что данный трафарет совместим только с механическими карандашами, причем, желательно использовать в них стержни диаметром в 0,5 мм.

Для черчения схем на компьютере используйте тот растровый или векторный графический редактор, к которому вы привыкли. Преимуществом такого решения является отсутствие необходимости переучивания, быстрое, машинальное выполнение всех операций. Заранее составьте для редактора библиотеку условных графических обозначений — это значительно удобнее, чем каждый раз рисовать их заново. Время, потраченное на создание такой библиотеки затем быстро окупится за счет исключения длительных повторяющихся операций.

При желании можно совместить составление электрической схемы с подготовкой ее математической модели. После этого работу схемы можно будет в любой момент промоделировать. Воспользуйтесь для этого программой MicroCAP или аналогичной. Недостатком такого решения является плохо читаемое оформление схемы, выполненное, к тому же, по зарубежному стандарту.

Каким бы образом вы ни подготавливали электрические схемы, ни в коем случае не забывайте присваивать каждому из элементов номера, указывать номера выводов любых многовыводных элементов. После составления схемы тщательно проверьте ее, и при необходимости — исправьте. В дальнейшем это значительно облегчит монтаж устройства, особенно если осуществлять его будет другое лицо.

Как нарисовать схему на компьютере самому

Для рисования электрических схем существуют большое множество программ. В этой статье я расскажу как с помощью широко известного текстового редактора Word можно быстро нарисовать электрическую принципиальную схему. Здесь специально применяю термин «рисование электрических схем» вместо «черчение электрических схем» так как считаю, что черчение подразумевает строгое выполнение чертежа схемы согласно ГОСТу, что в описываемом методе рисования электрических схем будет не всегда удобно.

Рисование электрических схем с помощью программы Microsoft Word производится с помощью набора заранее изготовленных рисунков электрорадиоэлементов, подключаемых к шаблону документа.

Установка шаблона для рисования электрических схем.

Для того что бы приступить к работе сделаем наш текстовый редактор более удобным для рисования электрических схем. Для этого установим следующий шаблон Normal.dot.

Заходим в меню Файл – Открыть, перед нами появляется диалоговое окно изображенное на рисунке 1.

Рисунок 1. Диалоговое окно открытия документа.

Далее делаем по пунктам, отмеченным на рисунке:
1. В выпадающем списке тип документа ставим – Все шаблоны Word.
2. В окне проводника указываем путь до скачанного файла Normal.dot.
3. Выбираем файл Normal.dot.
4. Нажимаем кнопку Открыть.
Идем в пункт Надстройки главного меню, где появляется дополнительная панель инструментов шаблона Normal.dot (рисунок 2.)

Описание панели инструментов для рисования электрических схем.

Рассмотрим подробнее панель для рисования электрических схем (рисунок 2.).

Рисунок 2. Панель для рисования электрических схем.

Здесь мы видим:
1. Панель форматирования текста, абзаца, вставки специальных объектов и меню вызова утилит.
2. Стандартную панель инструментов с некоторыми дополнительными функциями.
3. Панель инструментов Схема с набором библиотек электрорадиоэлементов и вставки стандартных объектов некоторых фигур.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду.

Выпадающее менюСхема полностью повторяет панель Схема, последняя в свою очередь включается нажатием на пиктограмму в виде обозначения транзистора.
Выпадающее меню Шаблон позволяет вставить на лист готовые шаблоны различных рамок, выполненных согласно ГОСТа (рисунок 3.).

Рисунок 3. Мени Шаблоны.

Инструменты выпадающего меню Утилиты предназначены для печати документа в виде книги.

С помощью инструментов выпадающего меню Язык выполняется различные функции, связанные с языком документа.

Из особенностей стандартной панели инструментов следует отметить наличие кнопок:
– вызов редактора формул;
– вставка символов;
– отображения панели Схема.

Теперь перейдем к рассмотрению панели инструментов Схема (рисунок 4.).

Рисунок 4. Панель Схема.

На панели имеются следующие блоки:
1. Кнопка вызова окна привязки объектов к сетке.
2. Группа инструментов для форматирования объекта.
3. Группа инструментов вставки стандартных объектов.
4. Группа инструментов вставки объектов из библиотеки элементов.

Библиотека инструментов для рисования электрических схем состоит из наборов основных электрорадиоэлементов и представлена на рисунке 5.

Рисунок 5. Библиотека инструментов для рисования электрических схем.

Создание электрических принципиальных схем.

Тем, кто хоть немного умеет работать с программой Microsoft Word будет совсем не трудно создать электрическую схему. Необходимо только выбрать необходимый элемент в библиотеке, нажать на него и он тут же появиться в документе. Теперь только останется внесенные таким образом элементы расположить как вам необходимо на листе и соединить линиями места соединения схемы и схема готова! Не забываете пользоваться стандартными инструментами программы.

Пример создания схемы в программе Microsoft Word можно посмотреть на рисунке 6.

Рисунок 6. Пример создания схемы в программе Microsoft Word.

Достоинства и недостатки использования программы Microsoft Word для рисования электрических принципиальных схем

Достоинства:
– нет необходимости устанавливать специальные программы;
– простота создания несложных электрических схем;
– бесплатное распространение описанного шаблона;
– возможность сохранения схемы в форматах pdf, html.
Недостатки:
– сложность создания электрических схем по ГОСТу;
– при открытии файла со схемой в других версиях Word возможно нарушения форматирования документа;
– небольшой набор компонентов для рисования электрических схем.

Вывод: данный метод рисования электрических схем хорошо подойдет при оформлении не сложных схем. Например, при выполнении курсовой или дипломной работы необходимо быстро нарисовать часть схемы, какой-то каскад или узел сложной схемы. Так же можно воспользоваться текстовым редактором для рисования электрических схем при публикации статей в интернете.

Посмотрите подробное видео как рисовать электрические схемы в программе Microsoft Word:

Для тех, кому не хватает возможностей шаблона для Word предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Чертим план дома от руки или чертим план на компьютере? Что выберешь сегодня ты? Я советую пробовать выбрать оба варианта, но финальную работу доверить современным технологиям.

Программ планировщиков сегодня огромное количество. Платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные. Запутаться легко, да и времени на изучение можно потратить очень много.

Чтобы начертить план дома мечты, надо выбрать самую лучшую для конкретной задачи. Поэтому я сделала обзор программ, которые на мой взгляд являются самыми известными и доступными как для профессионалов, так и для тех, кто впервые столкнулся с задачей: нарисовать план дома к ремонту.

Светлана Неустроева

Специализированная программа созданная фирмой Graphisoft. Предназначена не только для профессиональных архитекторов и дизайнеров, но и для неискушенных пользователей – людей, занятых перепланировкой квартиры, постройкой дома и благоустройством участка.

Из больших плюсов – считается удобной и простой. Работает в 2D и 3D. Надо учесть, что за 1 день освоить нереально, но через неделю план квартиры точно начертите, и сможете виртуально погулять по ней.

Программа лицензионная. Средний уровень сложности.

из тех документов студии “На волне декора”

Программа, в которой выполняются все профессиональные чертежи студии.

Двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.

Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а для проектирования всего, что необходимо придумать, отчертить и воплотить в жизнь.

Специально для повседневных нужд архитекторов была разработана AutoCAD Architecture. Девиз авторов: чертежи теперь – не рутина.

Могу отметить, что программа непроста в изучении и потребует времени и терпения.

Высокий уровень сложности.

“Моделируйте все, что захотите. Обновите интерьер своей гостиной. Придумайте новую мебель. Создайте модель своего города для Google Планета Земля. Возможностям использования SketchUp нет предела.” – девиз программы.

Одна из самых перспективных программ на сегодняшний день. Времена изменились, и сегодня Скетчап уже не так прост в освоении, но все так же интуитивно понятен. Безграничные возможности программы делают ее незаменимым помощником среди архитекторов, дизайнеров и декораторов.

sketchupbook.com

Моя самая любимая и основная программа.

Полноценного учебника на русском языке нет. На youtube доступны отличные начальные уроки.

Есть онлайн версия, без скачивания. Есть платная версия Про для полноценной работы. Описание преимуществ займет не одну страницу. Так что пробуйте. В видеомультике можно посмотреть возможности программы. Такие видео прогулки по будущему дому помогут лучше понять, что конкретно хочется и к чему стремитесь вы при создании интерьера.

В платной версии ПРО вам предоставиться возможность делать красивые чертежи и работать активно с планами и разрезами.

4. SWEET HOME 3D

www.sweethome3d.com

Бесплатное приложение для дизайна интерьера. Ориентирована на людей, которым надо быстро, для себя сделать подготовку к ремонту.

Программа очень простая в освоении и в использовании. Есть большой набор мебели и декора. Каждой тумбочке (ковру, картине и т.д.) можно задать высоту-ширину-глубину, а также цвет и текстуру.

Единственное, что мне не нравится – нет возможности построить точный 2D план с расстановкой мебели. Только ориентировочный.

Низкий уровень сложности.

5. ARCON Small Business.

Упрощенная версия программы ArCon. Здесь отсутствуют функции, необходимые для профессионального проектирования, программа максимально подходит для частного использования для дизайна собственного загородного дома, либо разработки дизайна фасада дома, для перепланировки дома или отдельного помещения.

Программа создает объект в двухмерном пространстве и дает возможность «погулять» в будущем «доме мечты».

Средний уровень сложности.

6. Семейство продуктов ADOBE.

проект студии “На волне декора”

Photoshop и Adobe Illustrator (AI) – являются профессиональными программами, но могут заинтересовать и любителей.

PHOTOSHOP – самая известная программа. Несмотря на то, что изначально была разработана как редактор различных изображений, в данное время она широко используется в различных сферах.

ILLUSTRATOR – задуманный как редактор векторной графики, используются сегодня в самых разных целях.

Эти программы нельзя назвать сверхсложными, но на каждую придется потратить время для изучения.

Если они уже есть в компьютере и вы умеете ими пользоваться на хорошем уровне, то считайте, что Фотошоп и АИ заменят бумагу, линейку и карандаш.

Все действия по черчению плана эдинтичны черчению от руки. Только вместо бумаги – экран. А вместо карандаша мышка.

Средний и высокий уровни сложности

7. COREL – программа для работы в векторной графике. Очень схожа с АI. При любви к ней и навыках работы – также заменяет бумагу и карандаш.
Средний и высокий уровни сложности.

Очень простая в освоении и интуитивно понятная программа.Полный обзор данной программы был сделан по просьбе разработчиков и его результаты, мой отзыв и краткое руководство к работе найдете вот ТУТ

Для кого программа? Рассказывают авторы проекта:
“Roomtodo это разработка, предназначенная для новоселов и планирующих ремонт помещения. При желании получившийся дизайн можно опубликовать в Фейсбуке или встроить в свой сайт (как YouTube ролик).

Советую всем новичкам и совсем неискушенным в компьютерах от чистого сердца.

9. KITCHENDRAW Советую начинающим!

пример плана в Китчендроу

Программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании, программа позволяет легко создать план не только кухни, но и всей квартиры.

Сегодня существует много библиотек готовой мебели для использования в Kitchendraw. Можно даже научиться самим моделировать предметы интерьера и присвоить текстуры красивые.

Несколько лет назад я активно ей пользовалась для быстрой подачи идей.

пример работы в Kitchendraw

Очень удобна тем, что можно работать в двух форматах – 2d и 3D.
На плане размещены все необходимые размеры. И они точные, в отличии от других планировщиков. Неоценимый плюс – очень быстрая обработка файла в режиме “фотореализм”.

Низкий, средний и высокий уровни сложности.

10. ПЛАНИРОВЩИК ИКЕА

“Пусть кухня вашей мечты станет реальной” – заголовок программы на официальном сайт.

Очень простая, не требующая загрузки на свой компьютер программа. Нужен интернет и внимательно прочитать инструкцию к работе. (Также можно загрузить и оффлайновую версию программы на официально сайте Икеа).

Интерфейс понятен, не перегружен информацией. Программа ориентирована на продукцию ИКЕА, но будет полезна, даже если и не собираетесь приобретать данную мебель – можно оценить комнату в объеме и с мебелью.

Полезна тем, кто изначально нацелен на приобретение продукции от компании ИКЕА:
можно не только распланировать интерьер, но и сразу посчитать его стоимость.
Неудобна тем , что нет возможности построить 2х мерный план. Низкий уровень сложности.

11. ICOVIA ROOM PLANNER

Еще один очень любимый мой ресурс. Простой. Программой пользуются многие продавцы мебели и предметов интерьера за рубежом. Она работает в онлайн режиме. Все что необходимо –интернет и регистрация. Большая база моделей мебели. Удобный интерфейс. Можно сохранять свои планы. Есть черно-белый и цветной режимы.

Работает с метрической и американской системами измерений.

12. FLOORPLAN 3D

Простая и удобная компьютерная программа для перепланировки квартиры, дизайна дома, реконструирования офиса. При всей своей простоте и удобстве, программа обладает многими свойствами профессиональных приложений.

Программа проста в освоении. К ней прилагается довольно не плохой учебник. Библиотека моделей незамысловатая, но для планировки вполне достаточно.

Низкий и средний уровни сложности.

Продолжаем обзор программ:

В нашу жизнь стремительно врываются новые технологии и мы стали обладателями планшетов.

Читайте статью с ОБЗОРОМ лучших приложений для IPAD, с которыми сама познакомилась и нашла их полезными. С отзывами вы можете ознакомиться в applestore, стоимость их невелика, есть также бесплатные.

Я вам дала небольшой список классных программ. Выбирайте тот, который больше всего удобен, понятен и полезен в данный момент для решения определенной задачи.

А задача простая и сложная одновременно: нарисовать план своего дома или квартиры. Никто не ограничивает Вас в использовании сразу нескольких программ. Даже очень удачно может быть для некоторых построить план от руки, а смоделировать 3D в другой программе, например, в Sketchup.

Когда мы будем говорить именно о расстановке мебели, я еще вернусь к планировщикам и некоторые из них рассмотрим более детально.Как начертить ПЛАН квартиры и дома от руки читаем в статье “Чертим план карандашом”.

А также: важные знания для создания планов дома мечты:

ОБМЕР дома мечты – как сделать правильно.
МАСШТАБ – что это такое и как работает.

Спасибо за внимание! Оставайтесь со мной и обязательно делитесь с друзьями идеями блога “На волне декора” и ждите новых интересных статей! И….

Блог “На волне декора” – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!

Технический план – это специальный документ, воспроизводящий определенные данные по требуемому объекту с обязательным указанием информации о сооружениях и зданиях, а также о помещениях или объектах незавершенного строительства, а также его характеристиках.

При составлении графической части технического плана объектов недвижимости: будь-то здания, сооружения, объекты незавершенного строительства и прочее, необходимо воспроизводить данные о земельном участке. Далее обязательно указывать месторасположение объекта недвижимости на участке со всеми его особенностями по размещению относительно других объектов. При разработке технического плана помещения, его графической части, необходимо отображать план-решение либо части этажа, либо целого этажа здания с указанием в плане непосредственного расположения необходимого помещения. Если в здании или сооружении этажность отсутствует, графический план может отражать только часть сооружения или здания с обязательным указанием месторасположения анализируемого помещения в масштабе…

Мы готовы представить вам уникальный проект, который поможет вам, не имея специальных навыков и знаний в области инженерно-строительных и проэктировочных работ, самостоятельно разработать или подобрать необходимое помещение по параметрам, которые будут актуальны именно и только для вас! Никаких тяжелых и непонятных программ типа Автокада или Coral Draw, теперь Вы с легкостью можете строить или подбирать характеристики под свой личный проект прямо на странице нашего портала. Увлекательное занятие, больше не сопряжено с нудным поиском в интернете необходимого объекта недвижимости по заданным параметрам, вы в какой-то мере даже чуть-чуть погружаетесь в детство, строя и моделируя свое собственное помещение, которое впоследствии обязательно найдет свое отражение в реальности!

Как рисовать электрические и электрические схемы

Начните с шаблона принципиальной схемы

Начнем с принципиальной схемы. Чтобы найти шаблон принципиальной схемы, щелкните категорию Engineering & CAD , затем Circuit Panels в браузере шаблонов SmartDraw. Откройте шаблон под названием «Базовая электрическая часть». Хотя вы начнете с пустой страницы, вы заметите широкий спектр электрических символов, прикрепленных к SmartPanel слева от области рисования.Эти конденсаторы, катушки индуктивности, переключатели, резисторы и многое другое упростят построение вашей принципиальной схемы.

Найти другие символы

К каждому шаблону уже пристыковано несколько соответствующих библиотек символов. Вы можете пролистать их или использовать караты (маленькие черные стрелки справа от названия) чтобы развернуть и свернуть любую библиотеку.

Вы также можете перетаскивать библиотеки вверх и вниз по стеку, чтобы изменить их порядок.

Если вам нужно больше символов, щелкните Search symbols синего цвета в верхней части SmartPanel.Откроется вкладка «Символы» с полем поиска, где вы можете искать дополнительные символы в обширной коллекции SmartDraw.

Если вы найдете библиотеку или наборы символов, которые хотите добавить, щелкните три точки и выберите Добавить результат или Добавить библиотеку . Или вы можете просто перетащить из этого представления.

Добавить слой аннотации

Вы можете добавить слой аннотаций, не зависящий от масштаба, ко всей электротехнической и инженерной документации, чтобы улучшить ваши чертежи дополнительной информацией.

Этот слой примечаний автоматически регулирует свой размер и положение при изменении области рисования (или размера бумаги). Вы можете добавить масштаб, автора и др. информация о дизайне в этом слое точно такая же, как в «просмотре страницы» в традиционной программе САПР.

Чтобы добавить слой аннотации, щелкните Добавить слой аннотации в SmartPanel.

Как нарисовать принципиальную схему в Autocad?

Как нарисовать схему в AutoCAD?

Как нарисовать простую электрическую схему в AutoCAD или LT

1. Как создать электрический чертеж с помощью нашей надстройки библиотеки электрических символов для AutoCAD и LT.…
2. Выберите британские или метрические символы. …
3. Определите масштаб и вставьте чертежный лист. …
4. Проверьте и отрегулируйте настройки чертежа. …
5. Затем нарисуйте электрическую схему.

Как создать блок-схему в AutoCAD?

Создание блока

1. Щелкните вкладку «Вставка» панель «Блок» «Создать блок».
2. Введите имя блока.
3. Щелкните «Выбрать объекты» и выберите графический символ и атрибуты для включения в метку отметки.
4. Для «Вставить единицы» выберите «Без единиц измерения».
5. Продолжите создание блока, как описано в «Диалоговом окне определения блока» в справке AutoCAD.

По каким правилам делать принципиальную электрическую схему?

Принципиальные схемы нарисованы с использованием стандартных символов и следующих определенных правил: — 1) Схема нарисована линейкой и карандашом. Всегда начинайте с обрисовки его общей формы, которая представляет собой прямоугольник. — 2) Стандартные символы различных электрических компонентов расположены предпочтительно посередине каждой стороны.

Что такое чертеж AutoCAD?

AutoCAD — это программа для автоматизированного проектирования, разработанная компанией Autodesk (отсюда и название AutoCAD). Он позволяет рисовать и редактировать цифровые 2D- и 3D-проекты быстрее и проще, чем вручную. … С AutoCAD вы можете легко изменять конструкции и управлять ими.

Как вы делаете электрические чертежи?

Как рисовать электрические схемы

1. Начните с набора электрических символов, соответствующих вашей схеме.
2. Нарисуйте схемы, представленные линиями.
3. Перетащите символы на схемы и соедините их.
4. Используйте переходы между линиями, если необходимо пересечь какие-либо линии.

Для чего используются блоки в AutoCAD?

В контексте AutoCAD блоки — это набор геометрических фигур, которые действуют как единый объект, и их можно многократно использовать в чертеже. Блоки, которые используются в чертеже, называются ссылками на блоки, и если вы изменяете блок, все его ссылки изменяются автоматически.

Как сохранить чертеж как блок в AutoCAD?

Справка

1. Щелкните вкладку «Вставка» панель «Блок» «Редактор блоков». Находить.
2. Перейдите на вкладку «Редактор блоков» панель «Открыть / сохранить» «Сохранить блок как». Находить.
3. В диалоговом окне «Сохранить блок как» введите имя для нового определения блока.
4. Установите флажок «Сохранить определение блока в файл чертежа». Щелкните ОК.
5. В диалоговом окне «Обзор файла чертежа» нажмите «Сохранить».

Как сделать гидравлический контур в AutoCAD?

Вставка символов гидравлической схемы

1. Щелкните вкладку «Схема» панель «Вставить компоненты» «Вставить гидравлические компоненты».…
2. В диалоговом окне «Вставить компонент: гидравлический символ» установите флажок «Вертикально».
3. В диалоговом окне «Вставить компонент: гидравлический символ» щелкните значок «Клапаны общего назначения».
4. В диалоговом окне «Гидравлические системы: общие клапаны» нажмите «Запорный клапан открыт».

Как сделать схему?

Создайте схему

1. Маленькая лампочка (или лампочка фонарика)
2. 2 батареи (с правильным напряжением для вашей лампочки)
3. 2 провода с зажимом типа «крокодил» или алюминиевая фольга *
4. Скрепки.
5. Изолента (также можно использовать скотч®)
6. Держатель лампы (опция)
7. Держатели для батарей (опция **)

Каковы 3 требования к цепи?

Чтобы произвести электрический ток, необходимы три вещи: источник электрических зарядов (электронов), которые могут свободно течь, какая-то форма толчка для перемещения зарядов по цепи и путь для переноса зарядов. Путь для переноса зарядов обычно представляет собой медный провод.

Схема подключения?

Электрическая схема — это упрощенное условное графическое представление электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.

Как нарисовать однолинейную диаграмму?

1. Установите базовое напряжение через систему. …
2. Рассчитайте реактивное сопротивление генератора. …
3. Рассчитайте реактивное сопротивление трансформатора. …
4. Рассчитайте реактивное сопротивление линии передачи. …
5. Рассчитайте реактивное сопротивление двигателей. …
6. Нарисуйте диаграмму реактивного сопротивления.…
7. Рассчитать условия эксплуатации двигателей. …
8. Рассчитайте напряжение на клеммах генератора.

Что такое однолинейная диаграмма в AutoCAD?

По умолчанию в AutoCAD Electrical есть библиотека схем и подбиблиотека однолинейных схем. Это позволяет пользователю разместить два разных представления одного и того же компонента.

Как рисовать принципиальные схемы в Word? | от Saint Asky

Может использоваться несколько обработчиков!

Шаг 3.2: Поворот и выравнивание

Используйте здесь панель инструментов, на которой вы можете выполнять все операции поворота, выравнивания, зеркального отображения и т. Д.

И скажу вам по секрету, вы можете использовать короткие клавиши, такие как « Пробел », для поворота символ 90 градусов. Все сочетания клавиш перечислены в Справочном руководстве AxGlyph.

Также вы можете определить свои собственные сочетания клавиш, например «W» для провода. Давай сделаем это!

Щелкните правой кнопкой мыши символ и установите HotKey. Выберите «W» и нажмите «ОК». Затем, когда вы нажмете «W», на холст появится проволока.Это очень полезно при рисовании принципиальных схем.

Кроме того, вы можете определить «I» для IGBT, «R» для резисторов, «L» для катушек индуктивности, «C» для конденсаторов. Просто попробуйте!

Шаг3.3 Подключите все

Используйте провод «W» для соединения элементов схемы. Также есть желтый манипулятор для провода, позволяющий регулировать его расположение. Конечные точки автоматически соединятся, когда они приблизятся и станут зелеными.

Шаг 3.4: Добавить в Word

Теперь мы добавили диаграмму в Word.Просто закройте окно AxGlyph, и диаграмма появится в Word.

Если вы хотите отредактировать его, просто дважды щелкните фигуру, появится всплывающее окно AxGlyph, и вы сможете продолжить редактирование диаграммы.

Вставить диаграмму в Word

Интегрировано с Office

AxGlyph более мощный и простой в использовании, чем стандартные инструменты рисования, включенные в Microsoft Office и G Suite. Любой рисунок AxGlyph можно вставить в Word, Excel, PowerPoint, а также в Google Docs и Sheets.

Проще, чем Visio®

AxGlyph — это альтернатива Visio, работающая в Windows.SmartDraw — это простая, мощная и доступная альтернатива Visio, обладающая лучшими в отрасли возможностями импорта и экспорта Visio.

Быстрое начало работы

AxGlyph работает на любом ПК с ОС Windows. Он включает шаблоны диаграмм быстрого запуска для более чем 100 различных типов диаграмм, от блок-схем до координатных графиков. Мощное автоматическое форматирование означает создание идеальных макетов за считанные минуты.

Как создать принципиальную схему?

Хотите создать принципиальную схему? Мы познакомим вас с принципиальной схемой и расскажем, как создать принципиальную схему с помощью нашего программного обеспечения для принципиальных схем.

Что такое принципиальная схема?

Принципиальная схема (также известная как элементарная схема, электрическая схема или электронная схема) — это визуализация электрической цепи. Он показывает поток и отношения между компонентами в электрической цепи. Принципиальные схемы также визуализируют физическое расположение проводов и компонентов, соединяющих их в различных электронных системах.

Назначение принципиальных схем

Принципиальные схемы создаются как эскизы схемотехники.Принципиальная схема обеспечивает графическое представление физического расположения всех компонентов в цепи и связей между ними. Техник создает принципиальную схему в качестве руководства для реализации схемотехнического проектирования или связи.

Принципы принципиальных схем

Принципиальная схема — это графическое изображение электрических цепей. Он представляет собой схематическую иллюстрацию, которая показывает отношения между компонентами в цепи. На рисунке выше показана принципиальная схема, которая дает представление о том, как выглядят символы принципиальной схемы.

Как нарисовать принципиальную схему?

1. Выберите Diagram> New из главного меню.
2. В окне New Diagram выберите Circuit Diagram и нажмите Next .

3. Выберите существующий шаблон принципиальной схемы или выберите Blank для создания с нуля. Щелкните Далее .
4. Введите имя диаграммы и щелкните ОК .
5. Перетащите нужный символ принципиальной схемы из палитры на холст.Подключите их с помощью соответствующих соединительных линий.

6. Когда вы закончите, вы можете экспортировать диаграмму как изображение (JPG, PNG, PDF, SVG и т. Д.) И поделиться ею со своими друзьями или коллегами (Проект > Экспорт> Активная диаграмма как изображение… ).

Бесплатная программа для создания электронных схем / схематических чертежей — Загрузить

Электронная схема / список программного обеспечения для рисования

Эта статья представляет собой попытку перечислить все доступное программное обеспечение для построения схем.Прежде чем составить этот список, я принял во внимание множество критериев. Вы знаете, что есть бесплатное программное обеспечение, платное программное обеспечение, условно-бесплатное программное обеспечение, и будут различия в качестве программного обеспечения, удобстве использования, сложности и т. Д. Я попытался включить как можно больше программного обеспечения. Например, если есть инструмент, который помогает только в базовом рисовании, но действительно удобен для пользователя, так что новичок может рисовать электрическую схему, тогда я бы подумал о добавлении этого конкретного программного обеспечения. Схематическое или электронное схематическое рисование не сложно выучить, вы можете улучшить его с практикой.Что ж, есть некоторые стандартные методы, которые вы должны помнить во время рисования. Мы напишем статью о стандартных методах рисования принципиальных схем.

Веб-инструменты EDA — Когда мир вокруг нас смещается в сторону облака, в облаке также доступно несколько мощных инструментов EDA. Здесь мы перечисляем несколько веб-инструментов EDA, которые вы можете попробовать.

1. EasyEda — один из таких инструментов, основанный на облачной платформе, который упрощает схематическое рисование, симуляцию специй и разводку печатных плат.В их веб-базе данных имеется более 70 000+ готовых схем и более 15 000 библиотек Pspice. Поскольку приложение построено в облаке, оно обеспечивает удобство мобильности и портативности. Еще одно преимущество облачного приложения — совместимость с разными устройствами.

Давайте сначала перечислим бесплатные программы для рисования принципиальных схем.

Список бесплатных программ для рисования схем: —

PCB123 — это бесплатное программное обеспечение для рисования схем от Sunstone.Вы можете выполнять практически все свои задачи от проектирования до сборки с помощью PCB 123. PCB123 предоставляет 500 000 деталей с отличными функциями поиска для доступа ко всем деталям во время рисования. Имеются спецификации отдельных деталей. Интересной особенностью этой программы является поиск в реальном времени запасных частей от Digi-Key. Что ж, попробуйте и выскажите свое мнение. В конце концов, это бесплатное программное обеспечение от такой известной компании, как Sunstone.

Xcircuit — — это бесплатное программное обеспечение для рисования схем от OpenCircuit designs, созданное для среды Unix / Linux.Вы можете использовать это программное обеспечение в Windows, если у вас работает X-сервер или Windows API. Этот проект с открытым исходным кодом направлен на разработку высококачественных схем вывода, готовых к немедленной публикации. Доступно множество версий программного обеспечения. Вы должны тщательно изучить руководство, прежде чем начать его использовать.

TinyCad — — это программа для рисования схем для Windows от SourceForge. Он поддерживает рисование схем, разработку макетов и моделирование схем. Он доступен для бесплатного скачивания.

Dia — Dia — это базовая программа для рисования, подходящая для рисования блок-схем. Они также обеспечивают доступ к некоторым основным и важным компонентам. Это программное обеспечение предназначено только для новичков или новичков в области рисования электронных схем. Я считаю эту программу хорошей для рисования блок-схем. Программа имеет лицензию GPL и предназначена для Mac и Linux. Не знаю, есть ли у них версия для Windows.

SmartDraw — Бесплатная программа для рисования электронных схем.Это программное обеспечение от SmartDraw LLC, которая разрабатывает высококачественное программное обеспечение для рисования и программное обеспечение САПР. Бесплатная версия — это инструмент для продвижения своих платных версий. Таким образом, вы можете не ожидать больших / расширенных функций в бесплатной версии.

ProfiCAD — — это бесплатный базовый инструмент для рисования. Я этим еще не пользовался, попробуй и расскажи.

Solve Elec — — бесплатное программное обеспечение для Windows и Mac.

Платное / корпоративное программное обеспечение:

Tina — Tina — доступное решение для небольших предприятий и фрилансеров.Облегчает рисование схем, разработку макетов, моделирование и другие функции. Еще одна примечательная особенность — тестирование схем в реальном времени.

Orcad — очень популярное программное обеспечение от Cadence для построения схем, разработки компоновок и моделирования.

CadSoft Eagle — еще одна высококачественная программа для проектирования печатных плат. Легко A pplicable G raphical L ayout E ditor — это сокращение от EAGLE.

LTSpice — — это программа моделирования от Linear.Разработка схем, имитация специй, программа просмотра сигналов и многие другие функции.

PCB Pool — Они не предоставляют никакого программного обеспечения. Эта ссылка на самом деле представляет собой список программного обеспечения для проектирования печатных плат.

Итак, я думаю, что я составил достаточно хороший список программ для рисования схем, которые можно использовать для рисования электронных схем, схематических чертежей, схем электрических соединений и т. Д. Я добавлю больше программного обеспечения в этот список, если вы можете предложить это через наши комментарии раздел.

5 лучших бесплатных программ для электрических схем для Windows

Рейтинг редактора:

Оценки пользователей:

[Всего: 1 Среднее: 5/5]

Вот 5 бесплатных программ для электрических схем для Windows .Это программное обеспечение поможет вам разработать электрическую схему, добавляя различные устройства и электрические инструменты. Вы можете использовать это программное обеспечение для проектирования электрических систем зданий или конкретных электрических цепей. В этом программном обеспечении вы найдете множество инструментов, которые можно включить в свои чертежи. Рабочее пространство, предлагаемое этим программным обеспечением, идеально подходит для рисования больших и сложных схем электрических схем. И что самое приятное, это программное обеспечение позволяет экспортировать дизайн в различные форматы.Вы можете экспортировать электрический чертеж как изображение, PDF, SVG и в несколько других форматов.

Вы найдете это программное обеспечение полезным, если у вас есть образование в области электротехники или аналогичной области. Кроме того, если вы работаете над школьным проектом или чем-то в этом роде, вы также можете использовать эти инструменты. Среди основных электрических компонентов, таких как резисторы, индукторы, источник переменного тока, вы найдете некоторые другие передовые инструменты, такие как термостат, датчик влажности, датчик давления, транзисторы и некоторые другие.И не только электрические компоненты, но вы даже можете использовать некоторые из этих программ для проектирования электронных схем.

5 Бесплатное программное обеспечение для электрических схем для Windows:

Фритцинг

Fritzing — одно из лучших бесплатных программ для проектирования электрических систем для Windows. Это также программное обеспечение с открытым исходным кодом, которое вы можете использовать. В этом программном обеспечении вы найдете очень широкий спектр электрических инструментов и устройств. Рабочее пространство, которое он предлагает, очень интуитивно понятно и поддерживает функции масштабирования, панорамирования и перетаскивания.На нем можно расположить различные электрические компоненты, а затем соединить их с помощью проводных соединений.

Все электрические компоненты, такие как резисторы, индукторы, сеть, переключатели и другие электрические устройства, можно найти в наборе инструментов программного обеспечения. А после создания электрической схемы вы можете сохранить ее как проект или экспортировать. Если вы планируете экспортировать рисунок, вам будут предоставлены различные варианты для этого. Вы можете экспортировать дизайн как изображение, PDF или графику SVG.

Если вы когда-либо использовали какое-либо программное обеспечение САПР или программное обеспечение для создания прототипов, вы легко научитесь пользоваться этим инструментом. Он работает так же, как и это программное обеспечение. Сразу после запуска программного обеспечения вы должны перетащить компоненты в рабочую область. После этого организуйте их и сделайте схему. Используйте проводные соединения для их соединения, и вы даже можете отрегулировать их положение, размер и т. Д. Есть несколько продвинутых электрических инструментов, которые вы можете добавить в свой рисунок. Например, если вы хотите добавить термостат, вы можете добавить его, просто перетащив его из панели инструментов.

Когда вы закончите рисовать, вы можете сохранить текущий проект. Позже вы можете импортировать его обратно и отредактировать дизайн. Или, если вы хотите экспортировать электрический дизайн, вы можете легко это сделать. В меню программного обеспечения Файл вы найдете параметры для экспорта дизайна как изображения PNG, PDF и даже графики SVG.

TinyCAD

TinyCAD — это специальное программное обеспечение для рисования электрических схем и их экспорта. Это простое программное обеспечение для рисования электрических схем, очень маленькое по размеру по сравнению с вышеуказанным программным обеспечением.Вы можете спроектировать электрическую схему в интерфейсе этого программного обеспечения, добавив различные электрические инструменты. Он имеет большое количество электрических компонентов, которые вы можете добавить в свой дизайн. Однако в наборе инструментов программного обеспечения нет изображений для электрических инструментов. Есть просто названия инструментов, и чтобы найти инструмент, вы можете использовать поле поиска.

В этом программном обеспечении вы найдете почти все инструменты и оборудование для электрических цепей, чтобы создать свой дизайн. Инструменты, включая резисторы, переменные резисторы, переключатели, ключи, сеть, реле, керамические конденсаторы, усилитель крутизны, операционный усилитель, неоновые лампы и многое другое.Вы можете использовать эти инструменты и легко добавлять и систематизировать их на своем рисунке.

Начать работу с этим программным обеспечением для создания электрических схем очень просто. Просто запустите его, а затем приступайте к созданию диаграммы. Панель инструментов находится в левой части программного обеспечения. Просто найдите любой инструмент и дважды щелкните его, чтобы добавить в рабочую область. Вы можете изменить положение, ориентацию любого инструмента по своему желанию. А после того, как вы завершили рисунок, вы можете сохранить проект или экспортировать его.Это программное обеспечение позволяет экспортировать дизайн как изображение PNG, JPG или EMF.

KiCAD

KiCAD — еще одно бесплатное специальное программное обеспечение с открытым исходным кодом для рисования электрических схем. В основном он предназначен для проектирования электроники и печатных плат, но вы можете использовать его для рисования электрических схем и их экспорта. Это программное обеспечение имеет множество функций и инструментов, которые вы можете использовать для разработки своего электрического проекта. Его рабочее пространство очень интуитивно понятно, и вы легко найдете все инструменты для создания электрической схемы.Это программное обеспечение объединяет все электрические и электронные компоненты в одном месте, и вы можете искать их, чтобы найти и вставить в свою схему. Редактор программного обеспечения поддерживает основные операции, включая масштабирование, панорамирование, отмену и т. Д. Однако программа довольно велика по размеру, поскольку предназначена для профессионального использования. Поэтому используйте его только в том случае, если вам нужно тяжелое программное обеспечение со всеми функциями проектирования.

Загрузите программное обеспечение по указанной выше ссылке, после чего вы сможете легко установить его на свой компьютер.После установки просто откройте его и создайте новый проект. Затем выберите на панели инструментов тип диаграммы, которую вы хотите создать. Есть такие варианты, как изготовление печатной платы и принципиальной схемы электроники. Но для электрического проектирования выберите Схема и затем начните рисовать дизайн. Это откроет для вас рабочее пространство. Вы можете выбрать инструменты на панели инструментов, чтобы создать свой дизайн. Используйте инструмент «Поместить компонент», чтобы выбрать различные инструменты и добавить их в рабочую область. Точно так же добавьте другие инструменты, а затем завершите весь дизайн.Наконец, после того, как вы закончите, вы можете экспортировать его как файл DXF или как изображение. Для этого используйте меню Export программного обеспечения.

ProfiCAD

ProfiCAD — очень хорошее и многофункциональное программное обеспечение для электрических схем для Windows. Однако это программное обеспечение бесплатно только для некоммерческого использования и имеет некоторые ограничения в бесплатной версии. С помощью этого программного обеспечения вы можете не только рисовать электрические схемы и схемы управления, но также можете рисовать электрические приборы для здания или дома.В нем есть много инструментов и электрических инструментов, которые вы можете включить в свой рисунок. Он предлагает интуитивно понятное рабочее пространство, где вы можете создать диаграмму и экспортировать ее как файл DXF или изображение PNG.

Это может быть довольно сложное программное обеспечение, если вы никогда раньше не использовали подобное программное обеспечение. Существует множество инструментов и опций для рисования технических диаграмм. Итак, сначала откройте программу, а затем вы найдете все инструменты для рисования электрических схем в левой части программы.Вы можете просто выбрать инструмент на панели инструментов и перенести его в рабочую область. Точно так же вы можете перетащить другие компоненты и завершить создаваемую диаграмму. А когда диаграмма будет завершена, вы можете либо сохранить текущий проект, либо экспортировать текущий чертеж как изображение или файл DXF.

Идеальная схема

idealCircuit — еще одно бесплатное программное обеспечение, которое позволяет рисовать электрические схемы и сохранять их в виде файла. Это самая простая программа из моего списка для создания электрических конструкций.Если вы хотите разработать простую электрическую схему, просто используя обычные инструменты, вы можете попробовать это программное обеспечение. Вы найдете электрические инструменты, такие как резисторы, конденсаторы, сеть переменного тока, пара индуктивностей и т. Д. И наряду с этим он поставляется с некоторыми электронными устройствами, такими как усилитель, транзисторы, диоды для создания гибридной схемы. Вы можете использовать эти различные электронные инструменты и разработать окончательную схему.

Начать работать с этим программным обеспечением очень просто. Вам даже не нужно устанавливать это программное обеспечение, поскольку оно поставляется в портативном режиме.Вы можете напрямую запустить его, и его интерфейс появится перед вами. Электрические и другие инструменты выровнены на панели инструментов программного обеспечения. Вы можете просто перетащить их и добавить на свою диаграмму. Таким же образом вы можете добавить другие компоненты и завершить рисунок. А после, когда вы закончите, вы можете просто экспортировать дизайн в буфер обмена как изображение. Параметр экспорта диаграммы находится в раскрывающемся меню Меню программного обеспечения.

Заключительные слова

Это одни из лучших бесплатных программ для проектирования электрооборудования, которые вы можете использовать дома или на работе.Это программное обеспечение охватывает все инструменты и функции, необходимые для построения электрических схем. И в зависимости от вашего интереса вы можете экспортировать свои рисунки в различные поддерживаемые ими форматы. Из всего этого программного обеспечения я рекомендую вам использовать Fritzing, TinyCAD, и KiCAD для создания электрических схем профессионального уровня. Если вы из той области, где вам нужны электрические схемы, то вы можете начать рисовать их с помощью этого бесплатного программного обеспечения.

Ищу программу для рисования схем

Начинаю изучать радио.Это как в «Radio Rangers» — сначала устанавливают кристаллы, затем переходят к лампам и, вероятно, остаются в той эпохе (у меня нет реального интереса к транзисторам). Это может доходить до получения любительской лицензии.

Для того, чтобы задокументировать свою работу «как построено», мне нужно уметь нарисовать принципиальную схему, а чтобы она была достаточно аккуратной для публикации в Интернете, я хотел бы использовать свой компьютер для рисования. . В частности, мне нужно иметь возможность включать символы для ламп с различным количеством решеток и других внутренних частей (например, силовых элементов луча), помимо обычных резисторов, конденсаторов, катушек и т. Д.

Двадцать лет назад я бы использовал GeoDraw от GeoWorks Ensemble — инструмент для рисования объектов, который хорошо работал на 386 с 2–4 МБ ОЗУ. Текущая версия, однако, кажется немного ретро для многоядерной, много-гигагерцовой, много-гигабайтной системы. Я кивком знаком с Inkscape, но считаю его более сложным в использовании (по правде говоря, у меня были проблемы с рисованием линий и кругов в прошлый раз, когда я его пробовал).

Я до некоторой степени знаком с GIMP, но по сути это редактор растровых изображений; на самом деле он не обрабатывает объекты.

Что мне действительно нужно, так это программное обеспечение, столь же простое в использовании, как GeoDraw, включая, если символы не включены или не загружаются, возможность создавать символы, которые можно вставлять, а не рисовать снова и снова. Он должен выполнять «рисование объекта» без потери разрешения при увеличении или уменьшении масштаба рисунка. В идеале он должен быть бесплатным и с открытым исходным кодом.

Пока что все ответы, похоже, указывают на программные пакеты с симуляцией схем, которые требуют наличия модели для каждого компонента, или симуляция не работает — к сожалению, требуемые SPICE-модели разбросаны по всему миру и очень , очень немногие из них предназначены для электронных ламп, а это означает, что мне пришлось бы создать свои собственные модельные данные для компонентов, которые в большинстве случаев не производились в течение тридцати или сорока лет.

Кроме того, я искренне не хочу сейчас иметь дело с кривой обучения симуляции схем. Я начинаю с известных рабочих схем, делаю небольшие модификации (разные модели ламп, работающие от разного напряжения нити или пластины, например, или пентод вместо триода). Мне просто нужно программное обеспечение, которое позволит мне нарисовать и распечатать схему векторных / объектных схем, что-то вроде упрощенного Inkscape с электронной библиотекой символов.

Сейчас я использую Ubuntu 16.04 Mate — но, конечно, я бы предпочел сохранить то же программное обеспечение для рисования после будущих обновлений.

.
