Терморегулятор для отопления механический: Механический терморегулятор для радиатора отопления

Содержание

принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

электронный, механический прибор на батарею или радиатор

В бытовых условиях термостат применяется для регулирования температуры системы отопления. Это устройство предназначено для ручного или автоматического снижения/повышения уровня нагрева воды в контуре.

Принцип действия

Принципы работы терморегуляторов при этом различаются: например, проточные всего лишь закрывают доступ теплоносителю в контур радиатора, а трех — и четырехходовые смешивают нагретую жидкость с охлажденной. Каждый термостат обладает своими преимуществами и недостатками. Монтаж этого приспособления должен осуществляться исходя из его эксплуатационных особенностей.

В 1994 году, когда строительные фирмы в соответствии с новыми СНиП были обязаны оснащать системы отопления терморегулирующими элементами, выпуском таких приборов занималось только одно предприятие в Казани. Сегодня таких производителей насчитываются десятки.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

  • долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
  • широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

Разновидности

В зависимости от конструкции, термостаты бывают со встроенным и выносным датчиком. Последние удобны тем, что позволяют размещать термоэлемент и регулирующую ручку на значительном удалении друг от друга.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.

Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.

Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства. Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.

Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:

  • автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
  • программируемыми, срабатывающими в указанный пользователем период времени;
  • радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

Монтаж терморегулятора

Перед установкой терморегулятора нужно убедиться, что он совместим с системой отопления. Каждое устройство имеет свои коэффициенты пропускной способности клапана, обозначаемые Kv и Kvs.

Однотрубные системы рекомендуется оборудовать термостатами со значением Kv больше 1, а еще лучше – больше 1,5. Для двухтрубных больше подойдут регуляторы с Kv в диапазоне от 0,5 до 0,9%.

Последовательность работ

Последовательность монтажных работ выглядит следующим образом:

  • после перекрытия подающего стояка из системы отопления сливают воду;
  • на небольшом расстоянии от батареи отрезают горизонтальные трубные подводки;
  • отсоединяют отрезанный участок трубопровода вместе с клапанами;
  • если система однотрубная – приваривают байпас. Это перемычка, которая позволит циркулировать теплоносителю по контуру, когда клапаны перекрыты и доступа в батарею нет. В двухтрубных системах отопления термостат монтируют на подводящей верхней трубе, а вентиль – на нижней;
  • с запорного крана и терморегулятора снимают хвостовики с гайками, после чего заворачивают их в пробки радиатора;
  • трубную обвязку монтируют и устанавливают, а затем соединяют с горизонтальными подводящими трубами.

Нюансы расположения

Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.

В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.

Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.

Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.

Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.

Механические терморегуляторы

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок » Запчасти Hermann » Запчасти GASECO Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства — горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны «BUGATTI» »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно — и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы — гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы «Wilo» — Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые «Wilo» »» Насосы погружные «Wilo» »» Насосы самовсасывающие «Wilo» »» Насосы циркуляционные «Wilo» »» Установки «Wilo» » Насосы «PEDROLLO» »» Насосы вихревые «Pedrollo» »» Насосы погружные «Pedrollo» »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые «PEDROLLO» »» Насосы самовсасывающие «Pedrollo» »» Насосы центробежные «Pedrollo» » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все»WIKA Alexander Wiegand GmbH & Co.», Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FerroliFimeFIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUSohonThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЖМЗ, РоссияЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ «ПЕЛЛЕТРОН» Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО»РОСТ»Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТепловодомер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Терморегулятор для радиатора отопления: виды, установка

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Содержание статьи

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.



Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой
Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной 15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной 20 мм, 25 ммНикелированная латунь10 Бар32 — 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 — 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 — 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой 1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирмаДиапазон настроек Диапазон рабочих температурТип управленияФункции/назначениеТип соединенияЦена
Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронный Программируемый RA И M30X1,570$
Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
Oventrop «Uni XH» с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
Oventrop «Uni CH» с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

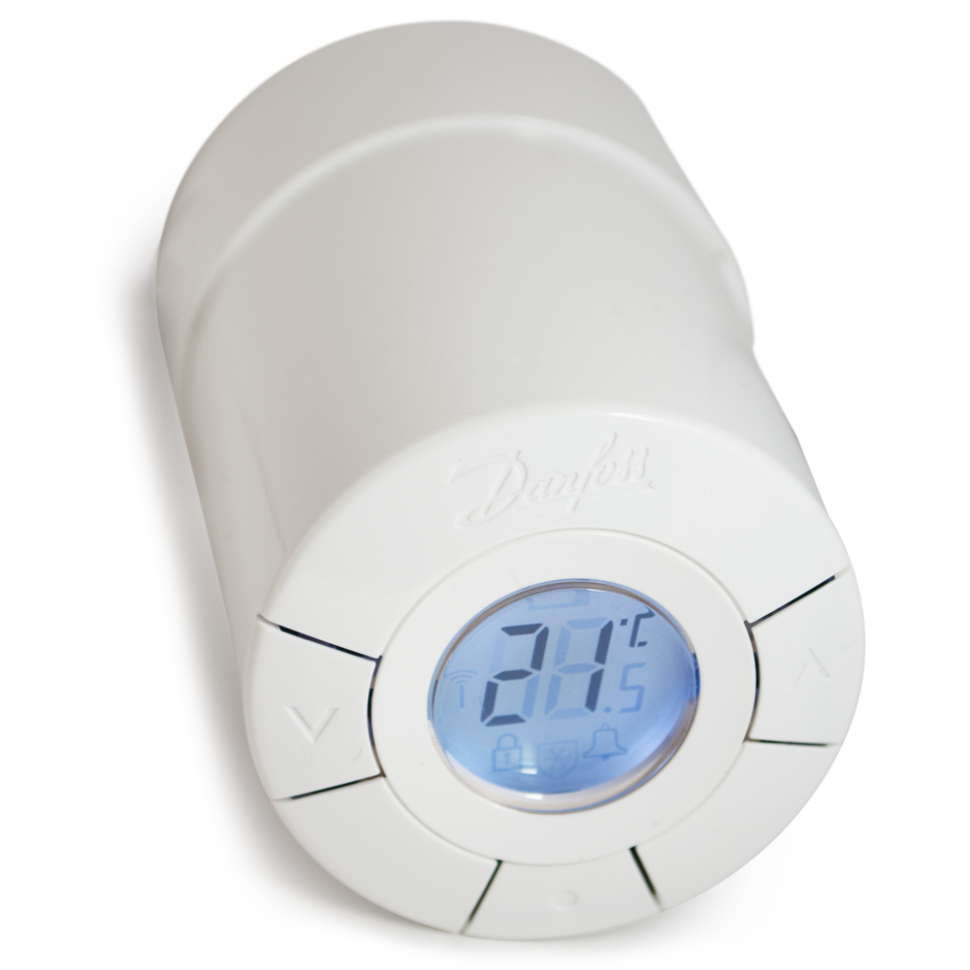

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Подбираем терморегулятор для радиатора отопления по эффективности


Проблема экономии тепла в доме всегда являлась очень важной. А с ежегодным ростом цены за энергию и топливо, расход тепла уже просто необходимо контролировать. Если у вас есть квартира с центральной системой отопления или же частный дом, и свой автономный газовый, электрический котел или котел на дровах, тогда, помимо правильной настройки терморегулятора для котла отопления, желательно установить и терморегулятор для радиатора отопления.

Давайте вместе рассмотрим основные виды терморегуляторов, их технические характеристики, принцип работы, а также разберемся: какой из них лучше выбрать для наших условий.

После того, как вы собрали систему отопления самостоятельно или при помощи специалистов, то можно дополнить ее установкой в регистры специального терморегулятора или термостата для радиатора отопления.

Терморегуляторы для радиатора отопления делятся на три основные группы:

— вентили с ручной регулировкой

— терморегуляторы с датчиком температуры по воздуху

— шаровые краны

Вентиль механический с ручной регулировкой

Этот вид может называться полноценным терморегулятором для вашего радиатора. Внутри встроен перекрывающий движение теплоносителя шток. При механическом вращении ручки вентиля, шток опускается или поднимается. Благодаря этому мы можем плавно регулировать подачу теплоносителя в регистр, и, как следствие, температуру воздуха в помещении.

Вентиль с ручной регулировкой Valtec


Выпускается он, как правило, вместе с разъемным соединением «американкой» для удобства демонтажа радиатора. Вентили с ручной регулировкой бывают прямые или угловые, в зависимости от того, какая система отопления у вас проведена: однотрубная или двухтрубная. Также различаются по диаметру внутреннего прохода: 1/2 или 3/4 дюйма.

Преимущества механического вентиля:

— простота конструкции

— надежность в использовании

— невысокая цена

Недостатки вентилей с ручной регулировкой:

— низкая точность выставляемой температуры

— неудобства ручного использования

Терморегулятор для радиатора с датчиком температуры воздуха

Этот вид терморегуляторов для радиатора наиболее эффективен.
Автоматический терморегулятор или термостат состоит из двух основных частей:

— термостатический клапан

— термостатическая головка

Термоголовка для радиатора состоит из пластикового корпуса с температурной шкалой. Внутри него находится емкость со специальной жидкостью, реагирующей на колебания температуры окружающего воздуха. Эта жидкость является неким индикатором или датчиком температуры.

Под этой емкостью установлен компенсационный механизм и шток. Термостатическая головка накручивается по резьбе на клапан. Диаметр, направление и шаг резьбы самого клапана и термоголовки должен совпадать.

Продаваться они могут как в сборе, так и раздельно, и в инструкции по эксплуатации об этом должно быть указано. Среди производителей стоит отметить термоголовки для радиаторов отопления марки Danfoss или Valtec.

Клапан с термостатической головкой Valtec


Термостатический клапан может функционировать и без термоголовки, вместо которой можно накрутить обычную заглушку. По сути, сам по себе термоклапан чем-то напоминает механический вентиль только без ручки регулятора температуры. На нем можно задать положение регулирующего штока вручную, но без термостатической головки работать автоматически он не сможет.

Принцип работы терморегулятора для радиатора с датчиком температуры воздуха

Допустим, мы задали при помощи ручки термоголовки по шкале необходимую нам температуру воздуха. При ее изменении, жидкость, находящаяся внутри термостата, имеет свойство расширяться и сжиматься.

При этом она давит через компенсационный механизм на шток термостатического клапана, который, в свою очередь, открывает или перекрывает поток теплоносителя в наш отопительный радиатор.

Как установить автоматический терморегулятор в радиатор отопления своими руками

Основное условие правильного монтажа — устанавливайте термостат для радиатора отопления только на входе в батарею, т.е. по ходу движения в нее теплоносителя.

Термостатический клапан имеет резьбу, один конец — наружная, другой — внутренняя. Диаметр, как правило, или полдюйма или три четверти дюйма.

Вкручивайте терморегулятор наружным концом в радиаторную пробку, соответствующего внутреннего диаметра. Термоклапан обычно снабжен «американкой», что позволяет в любой момент его заменить, например, в случае какой-то неисправности.

Достоинства термостата с датчиком температуры по воздуху

— экономия тепловой энергии

— автоматическая работа устройства

— симпатичный внешний вид

Недостатком автоматического терморегулятора для радиатора является, пожалуй, только цена по сравнению с механическими аналогами отличается примерно в 2 раза.
Да, и то, учитывая быстрый срок его окупаемости 1-2 года, это скорее его достоинство.

Смотрите видео про установленную термоголовку на радиаторе

Краны шаровые и их предназначение

Самый простой и недорогой вид трубопроводной арматуры, очень популярен в современных системах отопления. Однако, назвать его терморегулятором можно лишь с «большой натяжкой», поскольку основное предназначение шаровых кранов — это перекрытие потока движения теплоносителя по системе отопления, в том числе и в радиаторы.

Металлический шар,находящийся внутри крана, не может поворачиваться постепенно и плавно, но, благодаря своей конструкции, надежно перекрывает поток теплоносителя.

Итак, в этой статье мы разобрали основные виды терморегуляторов для радиаторов отопления, их предназначения и принцип работы. А какой из рассмотренных типов термостатов для радиатора отопления подойдет именно для вашего дома, теперь решать уже вам.

nomortogelku.xyz

Читайте также:

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

  • Механические терморегуляторы

    Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

    Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

    Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

    Механические терморегуляторы

  • Электронные простые терморегуляторы

    Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

    Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

    Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

    Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

    Электронные простые терморегуляторы

  • Электронные программируемые терморегуляторы

    Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

    Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

    Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

  • Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

  • Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

  • Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

  • Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

  • Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.


Терморегуляторы отопления для радиаторов: обзор устройство и принцип работы. Механические и электрические терморегуляторы

Терморегуляторы отопления: характеристики

   С учетом постоянно повышающихся тарифов терморегуляторы отопления для радиаторов становятся обязательным устройством контроля температурного режима. Особенно заметен положительный эффект в сочетании со счетчиками тепла, когда к комфортному микроклимату в помещении добавляется существенная экономия средств на оплату теплоснабжения.

Терморегулятор отопления — Фото 01

   Независимо от типа устройства качественное изделие должно выбираться руководствуясь следующими критериями:

  • Высокие прочностные характеристики изделия. Особенно это касается прочности крепления термостатической головки;
  • Пропускная способность. Установка большого количества регуляторов в систему отопления может привести к необходимости замены теплонасоса на модель с большей мощностью для предотвращения нарушения гидравлического равновесия в сети.
  • Быстродействие – способность устройства немедленно реагировать на резкое изменение температуры в помещении.
  • Чувствительность – способность реагировать на минимальное изменение температуры.

Механический терморегулятор
  1. Термостатический элемент (сильфон).
  2. Термостатический клапан.
  3. Настроечная шкала.
  4. Термочувствительный элемент.
  5. Разъемное соединение.
  6. Шток.
  7. Золотник.
  8. Компенсационный механизм.
  9. Накидная гайка.
  10. Кольцо фиксатор.

Схема работы механического терморегулятора — Фото 02

   Термореле для отопления различается по типу рабочего вещества, которым заполнен термочувствительный элемент:

  • Твердое тело – парафин, стеарин, озокерит;
  • Жидкость – спирт, масло;
  • Сжиженный газ.

  Твердые элементы имеют большую тепловую инерцию до 40 мин. Регулировка температуры проходит с некоторой задержкой, но устройства на их основе намного надежнее и несколько дешевле.

   Механические устройства имеют несколько серьезных недостатков. После монтажа необходимо выполнить довольно сложную процедуру настройки. На работу механизма оказывают чувствительное влияние внешние факторы: прямой солнечный свет, сквозняк, близкорасположенные приборы с собственными тепловыми контурами – холодильник, электрорадиатор, трубопровод горячего водоснабжения и т.п.

Особенности жидкостных механизмов

   Жидкостные устройства более точно регулируют температуру, скорость отклика составляет 25 мин. По сравнению с твердотельными, емкость сильфона терморегулирующей головки прибора несколько меньше. Устройство более надежно на него меньше влияет температура самого радиатора, погрешность при изменении температуры теплоносителя с 50 до 800 Со составляет 0,9-1,50 Со в зависимости от модели производителя.

Термостат RAW-K с жидкостным наполнением — Фото 03

Преимущества газонаполненных терморегуляторов

   Наиболее совершенный, среди механических типов, газовый тип. Его основное превосходство над другими системами – это минимальный период отклика на изменение температуры внешней среды. По данным испытаний клапан устройства приходит в движение при плавном изменении температуры с 18 до 220 Со или резком скачке с 16 до 190 Со . При этом «постоянная времени» — время, за которое клапан в механизме проходит 63% пути, составляет всего 8 мин.

Термостат RA2994 с газовым наполнением — Фото 04

   Причина заключается в особенности конструкции. Капсула термостатического элемента, где сконденсирован газ, находится на максимальном удалении от стенок изделия. На нее не оказывает влияние температура корпуса самого терморегулятора. Таким образом, существенно повышается чувствительность, скорость действия и точность прибора.

Принцип работы терморегулятора для отопления

   Независимо от типа рабочего вещества механические терморегуляторы имеют единый принцип действия. Под воздействием внешней температуры рабочее вещество в сильфоне изменяет объем. Компенсационный механизм перемещает шток, регулирующий плотность прилегания золотника. Происходит изменение интенсивности поступления теплоносителя  из общей системы отопления.

Устройство механического терморегулятора — Фото 05

Преимущества современных терморегуляторов
  • Технологичность – не требуется техническое или профилактическое обслуживание, для установки не нужно изменять структуру системы отопления.
  • Эргономичность – небольшие размеры, простота формы и традиционная цветовая гамма будут органично смотреться в любом стиле интерьера.
  • Обеспечение равномерного распределения теплоносителя по системе отопления оптимизирует работу оборудования: теплонасоса и автоматики котла отопления.
  • Предотвращается работа котла с пиковыми нагрузками, этим обеспечивается сохранность аппаратуры и экономия энергоресурсов до 25%.
  • Появляется возможность регулировки микроклимата в каждом отдельном помещении всего строения.
  • Широкий диапазон регулируемой температуры 5-300 Со и точность управления до +/- 1-20 Со .

Настройка

   После подключения устройства необходимо произвести его стартовую настройку. Это повысит эффективность управления теплоотдачей радиатора.

  • В комнате закрываются все двери и окна для предотвращения значительной теплопотери.
  • Термометр, желательно электронный, устанавливается в той точке помещения, где необходимо поддержание оптимальной температуры.
  • Клапан  полностью открывается, поворачивая головку влево до упора. При этом котел должен работать в штатном режиме. Радиатор, при такой настройке, будет функционировать с максимальной теплоотдачей. В помещении начнет интенсивно подниматься температура воздуха.
  • Необходимо дождаться возрастания температуры на 5-80 Со от первоначальной. Затем клапан закрывается до упора вправо.
  • Воздух в комнате начнет постепенно остывать. Необходимо дождаться оптимально комфортного значения.
  • После достижения такой температуры медленно повторно открываем клапан. После того как послышится шум поступающей из системы воды и произойдет резкое нагревание поверхности радиатора, прекращаем вращение клапана.
  • Терморегулятор настроен на оптимальную температуру.

Терморегулятор в разобранном виде — Фото 06

Настройка терморегулятора — Фото 07

Электронный терморегулятор для радиатора отопления

   Такие устройства бывают двух типов – с открытой (программируемые) и закрытой логикой. Для бытовых нужд преимущественно используются последние. Результат их действия подобен механическим аналогам. Основными недостатками этих приборов является их высокая стоимость и энергозависимость. Работают они от батареек или аккумуляторов, которые необходимо периодически менять.

   Программируемые регуляторы используются в качестве центрального контроллера в системах автономного отопления. Они могут управлять циркуляционными насосами, температурой теплоносителя в сети теплоснабжения, интенсивностью работы котлов отопления всех систем. Информацию о температуре в помещении предает дистанционный термодатчик для отопления, установленный в каждой комнате.

Электронный терморегулятор — Фото 08

Термостатическое оборудование

   К нему относятся трех и четырех ходовой, угловой и проходной термостатический клапан для радиатора. Принцип работы и конструкция довольно просты и могут быть рассмотрены на приме трехходового клапана.

  1. Корпус.
  2. Вставка.
  3. Конус.
  4. Шток.
  5. Седло.
  6. Камера разгрузки по давлению.
  7. Сальниковое уплотнение.

Термостатический клапан для радиатора — Фото 09

Принцип действия

   Вода, циркулирующая в системе через правый и фронтальный патрубки, имеет определенную температуру. После ее понижения осуществляется поднятие штока, конус клапана выходит из седла и открывает доступ всем трем каналам. Осуществляется поступление горячего теплоносителя в систему.

   Терморегулирующие краны имеют внешний или внутренний механизм управления штоком. По типу механизма различают привод, регулирующий термостат для радиатора с прямым действием, и аналогичный, использующийся в терморегуляторах и с внешним управлением.

Терморегулирующий кран — Фото 10

Выносная термостатическая головка, может быть размещена, в помещении или непосредственно в трубопроводе. Управление штоком в этом случае осуществляется внешним электроприводом под управлением контроллера. Управление может быть механическим от сервопривода подсоединенного к заслонке котла.

Правила подключения

   Устанавливать терморегулятор на батарею целесообразно, если материалом служит алюминий, сталь или радиатор имеет биметаллическую конструкцию. Чугун имеет слишком большую тепловую инертность и для установки данных устройств практически не пригоден.

  • Высота над уровнем пола не менее 80 см.
  • Удобный доступ к регулятору настройки.
  • Чувствительная часть термостата не должна быть экранирована от остальной комнаты шторами, драпировками или декоративным коробом. Если по дизайнерскому замыслу этого не избежать, то устройство можно доукомплектовать дополнительным дистанционным детектором.

Установка терморегулятора — Фото 11

Методы установки и схемы подключения

   Существует множество технических решений, как регулировать температуру батарей отопления, контролируя циркуляцию теплоносителя в системе.

   В строительстве практикуются одно и двухтрубные системы отопления. Для двухтрубных – больше подходят термостаты с клапанами, имеющими повышенное гидравлическое сопротивление. Диаметр типа RTD-N соответствует диаметру присоединительного штуцера радиатора. Гидравлическое сопротивление такого устройства находится в диапазоне 0,1-0,3 бар. При превышении 0,3 бар может появиться шум в системе, а при 0,6 бар термоэлемент перестает функционировать.

Конструкция терморегулятора — Фото 12

   Для однотрубных систем практикуют использование типа RTD-G. Клапаны с пониженным гидравлическим сопротивлением. При подключении следует использовать кран с терморегулятором с диаметром разъемного соединения 20 мм при этом диаметр трубы замыкающего участка – 15мм. при такой компоновке достигается максимальная эффективность самопроизвольного затекания теплоносителя в радиатор.

  1. Нижнее боковое подключение с вынесением терморегулятора на байпасе в верхнюю часть радиатора. Используется преимущественно в двухтрубных системах.
  2. Нижнее подключение с размещением терморегулятора в верхней части радиатора с монтажом непосредственно к соединительному штуцеру батареи. Применяется в однотрубных системах .
  3. Нижний способ подключения с использованием четырехходового термостатического клапана. Такая обвязка особенно удобна если трубы системы отопления монтируются под полом. Четырехходовый запорный механизм клапана способен не только регулировать температуру теплоносителя, но и отключить и снять радиатор без слива воды из всей системы.
  4. Угловой клапан используется для бокового, диагонального, замыкающего подключения в однотрубной системе.
  5. Проходной прямой термоклапан в обвязке с байпасом в однотрубной системе вертикального, бокового монтажа.
  6. Проходной прямой термоклапан в двухтрубной системе.
  7. Трехходовой термостат с вынесенным датчиком температурного контроля. Используется для монтажа замыкающего участка.

   Наиболее технически совершенные модели имеют термостатическую головку направленную перпендикулярно плоскости стены.

Электронный термостат и механический термостат

Обогрев 11 июн 2020

Электронный термостат уже имеет отличную репутацию, но знаем ли мы, почему? Он намного интереснее механического термостата, одно- или двухполюсного. Чтобы лучше распознать их, давайте быстро посмотрим, что их отличает.

ЭЛЕКТРОННЫЙ

Электронный термостат состоит из интегральных схем и фиксированных миниатюрных компонентов.В зависимости от модели мы можем запрограммировать термостат с открытыми или скрытыми кнопками или непосредственно на сенсорном экране. Большим преимуществом этого устройства является то, что оно позволяет идеально контролировать температуру, очень стабильную и однородную. Он постоянно находится в режиме анализа температуры. В отличие от механических термостатов, которые работают с отклонением от 2 до 4 градусов Цельсия, электронный термостат ограничивает отклонения на плюс или минус 0,1 градуса Цельсия. Это означает, что электронные термостаты очень точны и, следовательно, более эффективны.

Электронные термостаты более сложные модели, вы можете запрограммировать температуру в комнатах дома на ночь или на время вашего отсутствия. Это программирование уменьшит ваш счет за электроэнергию! Кроме того, за последние несколько лет появились инновации: умные домашние термостаты, дистанционно управляемые с помощью нашего смартфона и Интернета.

У встроенной электроники есть еще одно преимущество. Так как плинтус или конвектор, управляемый этим типом термостата, постоянно функционируют (короткие циклы), обогреватель редко будет слишком горячим на ощупь и будет работать тихо и без неприятных перепадов температур в течение большого отопительного сезона, в отличие от механических термостатов.

МЕХАНИЧЕСКИЙ

Механический термостат — это своего рода выключатель тока. Обычно он состоит из ручки и корпуса, в котором скрываются некоторые движущиеся части. Среди них неподвижный контакт и подвижный рычаг, состоящий из двух металлов с отдельными коэффициентами расширения, которые реагируют на эффекты изменения температуры. Конец рычага будет контактировать с неподвижным контактом при понижении температуры в помещении (который включает нагреватель) и отсоединяется при повышении температуры в помещении (что отключает нагреватель).В результате, в зависимости от потребности, плинтус или конвектор могут какое-то время работать на полном газу и сильно нагреваться или, наоборот, не работают в течение нескольких минут и создают заметный дискомфорт.

УСТАНОВКА

Установка электронного термостата, предназначенного для плинтуса или конвектора, не сложнее механического термостата. Однако лучше оставить его в руках квалифицированного электрика.

Для идеальной работы термостат должен находиться вдали от источника тепла, такого как лампа или бытовой прибор, от холодной внешней стены или даже от лестницы, прохода или любого другого места, способного пропускать потоки воздуха.Кроме того, в идеале термостат должен быть установлен на высоте примерно 1,5 метра (5 футов) от земли.

В некоторых случаях у нас нет другого выбора, кроме как приобрести плинтус или конвектор со встроенным термостатом, чтобы избежать попадания дополнительных кабелей в стены дома. В этом случае вам следует остановить свой выбор на обогревателях с электронными термостатами.

Цена электронного термостата, безусловно, выше, чем у обычного термостата, но вы должны помнить, что он экономит энергию.Согласно сравнительным испытаниям, проведенным в лаборатории Stelpro, электронные термостаты могут помочь сэкономить до 20%.

Разница между механическим и электронным термостатом?

Вы не поверите, но электронный термостат — это нечто большее, чем цифровой дисплей. Эти статистические данные имеют другое внутреннее устройство, что делает их более точными и отзывчивыми, чем нецифровые термостаты. Чтобы понять, почему это так, давайте поговорим о том, как эти базовые механические (a.к.а. биметаллические) термостаты работают.

Датчик температуры в механическом термостате состоит из двух металлических пластин, соединенных вместе. Каждый тип металла имеет разную скорость расширения при нагревании и охлаждении, что и контролирует температуру термостата. При работе с механическими термостатами следует помнить, что вы устанавливаете не фактическую температуру, а скорее диапазон температур. Производитель термостата калибрует термостаты так, чтобы в испытательной лаборатории числа на термостате точно соответствовали фактической температуре в помещении.Это означает, что температура в вашей комнате будет оставаться в пределах установленного вами значения, но в любой момент времени может быть примерно на 5 градусов выше или ниже нее. Напротив, электронные термостаты имеют цифровые датчики для считывания температуры в помещении. Они намного более точны и отзывчивы, что означает, что температура в вашей комнате должна оставаться в пределах 1 градуса от температуры, установленной на термостате. Помимо повышения комфорта, меньшие колебания температуры электронных термостатов могут привести к экономии энергии. Хотя механические термостаты не так отзывчивы, как электронные, все же есть несколько сценариев, в которых они могут быть хорошим выбором.Крейг Петерсон, наш вице-президент по техническим вопросам, говорит, что некоторые люди хотят использовать термостат как выключатель. В этом случае он сказал, что механические — отличный выбор. Кроме того, они более доступны по цене, чем их электронные аналоги.

Механическая статистика с «грязным» питанием

Другой сценарий, при котором они могут быть хорошим выбором, — это работа с генератором или солнечной энергией или в местах, подверженных скачкам напряжения. Мы традиционно имели дело с людьми, которые используют наши продукты с питанием от электросети, что в целом очень надежно и стабильно.Поскольку электронные термостаты имеют электронные компоненты, скачки напряжения или «шум» в линии электропередач потенциально могут их поджечь. Это не проблема механических термостатов, потому что в них нет электронных компонентов. Это не означает, что электронная статистика не предназначена для выдерживания определенного количества непостоянства мощности, но это никогда не будет проблемой для механических термостатов, сказал Крейг. Если вы все еще не знаете, какой термостат вам подходит, ознакомьтесь с историей о покупателе из Айдахо, который перешел с механических термостатов на электронные.Он сказал, что окупаемость за счет экономии энергии сделала это изменение «легкой задачей».

Пора переходить на цифровые технологии! — Запасы Blackhawk

Ваша система отопления, вентиляции и кондиционирования воздуха состоит из нескольких ключевых компонентов, которые важны из-за их собственных функций. Например, ваш бойлер отвечает за обеспечение тепла, а кондиционер — за охлаждение вашего дома. Система вентиляции обеспечивает проходы как для горячего, так и для холодного воздуха для циркуляции этого воздуха по всему дому.

Из всех этих компонентов термостат, пожалуй, самый важный из-за его основной функции: управления.Ваш термостат отвечает за то, чтобы связать все вместе. Это дает вам контроль над тем, что делать с другими компонентами, а также дает вам важную информацию о состоянии каждого компонента.

а как это работает? Существуют ли разные типы термостатов? Чем они отличаются друг от друга? Давайте разберемся.

Как работают термостаты?

Термостаты бывают всех форм и размеров. Но помимо формы и формы, термостаты также различаются по типу.Два основных типа — механический и цифровой. Оба типа термостатов принципиально отличаются друг от друга, особенно по принципу действия.

Механические термостаты

В школе мы узнали, что вся материя расширяется при нагревании и сжимается при охлаждении. Конечно, заметным исключением является вода, поскольку она расширяется как при нагревании, так и при замерзании. Это принцип, называемый тепловым расширением, и принцип работы механических термостатов.

Используя тепловое расширение, механические термостаты могут управлять движением своих компонентов, чтобы замкнуть электрическую цепь.Это можно сделать с помощью биметаллических полос или газонаполненных сильфонов, которые действуют как мост, через который может проходить электричество.

Биметаллические полосы В термостатах

могут использоваться два разных куска металла, обычно из латуни и железа, которые скреплены болтами, образуя биметаллическую полосу. Он действует как мост между двумя концами цепи. Электричество проходит через полосу, когда цепь замыкается, что происходит, когда «мост не работает».

Когда электричество проходит через полоски, в цепи выделяется тепло, которое заставляет металлические полоски расширяться.Это, в свою очередь, «поднимает мост» и снова размыкает цепь. Это приводит к тому, что электричество не может проходить, что также отключает тепло и охлаждает комнату.

Но из-за того, что система отключена от тепла, металлические полосы тоже начинают остывать. Они сжимаются, возвращаясь к своей первоначальной форме, что снова замыкает цепь, выделяя тепло.

Так работают автоматические механические термостаты с биметаллическими лентами. Установка шкалы изменит температуру, которая диктует, когда мост поднимается и опускается назад.Но поскольку металлам требуется слишком много времени, чтобы изгибаться и выходить из контура, также потребуется некоторое время, прежде чем термостат отреагирует на изменения температуры.

Сильфон с газовым наполнением

Поскольку биметаллические полоски растягиваются и сжимаются слишком долго, была предложена альтернативная конструкция термостата, чтобы система могла легче реагировать на изменения температуры. В этом новом дизайне отсутствуют металлические полосы и вместо них используются металлические диски. Использование металлических дисков увеличивает площадь реагирующей поверхности.У них также есть выступы, которые делают их упругими и гибкими.

Между двумя металлическими дисками находятся газонаполненные сильфоны. Газ внутри этих сильфонов может немедленно реагировать на изменение температуры. Например, когда в комнате тепло, газ расширяется, увеличивая расстояние между дисками. И наоборот, когда комната снова остывает, газ сжимается, возвращая металлические диски вместе.

Постоянное переключение размыкает и замыкает цепь, когда внутренний диск толкает микровыключатель, расположенный в центре термостата.

Электронные / цифровые термостаты В механических термостатах

используются внутренние механические элементы и термодинамические принципы для определения тепла и запуска нагрева и охлаждения на основе считывания тепла. Электронные термостаты более прямолинейны при использовании термодатчиков и схем.

Цифровые термостаты используют термисторы для измерения температуры окружающей среды в помещении. Это тип резистора, сопротивление которого изменяется в зависимости от температуры.Термостат содержит микроконтроллер, который измеряет это сопротивление, который затем преобразует измеренное значение в фактическое значение температуры.

В отличие от механических термостатов, цифровые термостаты работают как маленький компьютер. У него есть пользовательский интерфейс, который предоставляет полезную информацию, такую ​​как температура и текущие настройки, и его можно программировать в зависимости от предпочтений пользователя.

В последние годы были также представлены интеллектуальные цифровые термостаты. Интеллектуальные термостаты имеют встроенные возможности обучения, которые позволяют устройству узнавать предпочтения и поведение пользователя с точки зрения температуры в помещении.Это позволяет устройству автоматически устанавливать температуру в зависимости от времени суток и температуры на улице. Например, летом термостат может автоматически включать кондиционер днем ​​и выключать его ночью, повышая энергоэффективность.

Механические и цифровые термостаты

Чтобы понять разницу между механическими и цифровыми термостатами, важно знать преимущества и недостатки каждого из них, чтобы увидеть, насколько хорошо они сочетаются друг с другом.Просмотрите список ниже.

Пора переходить на цифровой формат

Механические термостаты постепенно уходят в прошлое. Мало того, что они содержат движущиеся части, требующие значительного обслуживания, некоторые агрегаты даже содержат ртуть, наличие которой в доме довольно опасно. Они также не так эффективны, как цифровые термостаты. С другой стороны, цифровые термостаты более энергоэффективны, а также дают вам больше контроля над настройками температуры в вашем доме.Вы знаете что это значит? Пора переходить на цифровые технологии.

Позвольте нам помочь вам упростить переход от аналогового к цифровому с помощью Blackhawk Supply. Выбирайте из множества высококачественных термостатов от ACI, Braeburn, Veris, KMC, Viconics или Johnson Controls, которые, несомненно, идеально подходят для системы HVAC вашего дома или офиса.

Лучшие непрограммируемые термостаты 2021 года

Фото: istockphoto.com

Отопление и охлаждение дома было первоочередной задачей для людей со времен открытых очагов пожаров.Но только с 1960-х годов технология HVAC (отопление, вентиляция и кондиционирование воздуха) была достаточно продвинута, чтобы дать домовладельцам полный контроль над температурой в своем доме.

Термостат — это наиболее часто используемая часть усовершенствованной системы HVAC. Чтобы найти лучший непрограммируемый термостат для дома, нужно учесть несколько технологических факторов. Читайте дальше, чтобы узнать больше о том, как найти лучшую возможную единицу для вашего дома.

  1. ЛУЧШИЙ ЦИФРОВОЙ ЦИФРОВОЙ ЦИФР: Honeywell TH5110D1006 Непрограммируемый термостат
  2. ЛУЧШЕЕ ОБЩЕЕ РУКОВОДСТВО: White-Rodgers Emerson 1F56N-444 Механический термостат
  3. -7
  4. BEST BUDGET НЕПРОГРАММИРУЕМЫЙ БЮДЖЕТ 9052 EIGITAL РУКОВОДСТВО ПО БЮДЖЕТУ: Honeywell Home CT30A1005 Стандартный ручной термостат
  5. НАИЛУЧШИЙ ЦИФРОВОЙ ТОЛЬКО ДЛЯ ТЕПЛА: Honeywell Th2100DV1000 Непрограммируемый термостат
  6. НАИЛУЧШЕЕ РУКОВОДСТВО ТОЛЬКО ДЛЯ ТЕПЛА: Honeywell Home CT50K1002.com

    Что следует учитывать при выборе лучшего непрограммируемого термостата

    Выбор лучшего непрограммируемого термостата требует учета нескольких факторов. Расположение, дисплей, источник питания, возможности, дополнительные функции и другие особенности термостата определяют разницу между бесперебойной работой и проблемами с температурой дома. Ниже приводится краткое изложение некоторых из наиболее важных характеристик, которые следует учитывать при выборе лучшего непрограммируемого термостата для дома.

    Расположение

    Выбор правильного места для термостата является неотъемлемой частью оптимальной производительности. Лучший непрограммируемый термостат должен располагаться по центру. Расположенный в центре термостат не только удобен в нескольких местах, но и снимает лучшие показания средней температуры в доме.

    Термостаты, расположенные в солнечных местах, будут показывать температуру, которая выше, чем реальная температура в доме. Точно так же термостаты не следует размещать рядом с вентиляционными отверстиями, поскольку поток воздуха может привести к неточным показаниям температуры из-за того, что горячий воздух поднимается вверх, а холодный — падает.Установка термостата на высоте 52-60 дюймов от пола даст наилучшие средние показания. Неправильная установка термостата может привести к тому, что пользователь настроит температуру на основе ошибочных данных.

    Ручное или цифровое

    Мир становится все более цифровым — и не зря. Цифровые термостаты обладают рядом преимуществ по сравнению с ручными термостатами. Цифровые термометры не только являются элегантным и современным дополнением к дому, но и позволяют экономить до 10 процентов энергии в течение года благодаря превосходным датчикам и настройкам эффективности.Эта экономия энергии компенсируется тем фактом, что первоначальная стоимость цифровых термометров обычно выше, чем их ручных аналогов.

    Ручной термостат выглядит более старомодно, чем цифровой. Он управляется механическими ручками или переключателями для достижения желаемой температуры. Хотя внешний вид ручного термостата может дополнять интерьер дома, он также имеет недостатки. Они, как правило, неточны по сравнению с цифровыми, поэтому, хотя ручные термостаты дешевле при покупке, они могут привести к более высоким годовым затратам на электроэнергию, поскольку им не хватает доработки.

    Совместимость систем HVAC

    Не все системы HVAC одинаковы. Тепловые насосы, печи, плинтусы и кондиционеры воздуха имеют разные электрические требования и иногда используют одно- или многоступенчатые системы скорости. Большинство систем относятся к категории низкого или высокого напряжения.

    Лучший способ проверить, совместим ли термостат с существующей системой HVAC, — это определить требования к проводке системы. Отключите питание системы HVAC перед снятием крышки термостата или блока HVAC.В низковольтных системах используются более тонкие провода, в то время как высоковольтные системы имеют более толстые провода и обычно содержат предупреждения о высоком напряжении на оборудовании. Всегда соблюдайте осторожность при определении совместимости и установке термостата или проконсультируйтесь с профессиональным электриком.

    Электропитание

    Как и все остальное в доме, термостаты нуждаются в специальном источнике питания для работы. Этот источник питания может быть получен от блока отопления, вентиляции и кондиционирования, существующей домашней электросети или от батареи.

    Проводные системы термостатов подключаются непосредственно к электрической инфраструктуре дома через специальный провод, известный как C-wire. С-образный провод обеспечивает прямое соединение с системой отопления, вентиляции и кондиционирования воздуха, так что, пока в доме есть электричество, термостат тоже.

    Блоки с батарейным питанием чаще всего встречаются в цифровых термостатах. Преимущество термостата с батарейным питанием состоит в том, что он все равно будет работать во время сбоя питания, хотя ваша система HVAC вряд ли будет работать без источника питания, если не будет резервного генератора на случай чрезвычайных ситуаций.

    Системы с двойным питанием представляют собой комбинацию напрямую подключенного С-образного провода с резервной батареей на случай чрезвычайных ситуаций. Это самые эффективные системы, поскольку они охватывают все возможные ситуации.

    Дисплей и элементы управления

    Надлежащие функции отображения и управления могут означать разницу между простой и точной работой и сбивающими с толку температурными сбоями. При выборе лучшего непрограммируемого термостата для вашего дома учитывайте такие характеристики, как подсветка, отображаемая информация и простота использования.

    В цифровых термостатах используются большие экраны с подсветкой, на которых отображается информация о температуре, аналогичная информации на цифровых часах. На более сложных устройствах дисплеи могут предлагать больше информации на цветных дисплеях, подобных экрану смартфона. Помимо температуры, на дисплеях могут отображаться влажность, скорость вращения вентилятора, время и даже внешние погодные условия.

    По своей природе дисплеи с ручным управлением более утилитарны. Они часто отображают температуру на циферблате, похожем на аналоговые часы: игла или набор игл, заключенных в стекло, указывают на приблизительную температуру в доме.Дисплеи с ручным управлением имеют меньше функций и, как правило, менее точны, чем цифровые дисплеи.

    Дополнительные функции

    Хотя непрограммируемые термостаты, как правило, более элементарны, чем их собратья с интеллектуальными функциями, все же есть несколько полезных функций, которые обеспечивают дополнительную полезность для основных термостатов.

    Одна из самых удобных функций — правильная подсветка. Изменение температуры в темном помещении — особенно с помощью ручных термостатов — может оказаться сложной задачей.Дисплей с подсветкой имеет решающее значение для удобства работы в ночное время.

    Цифровые дисплеи предлагают больше возможностей. Блокировка клавиатуры не позволяет детям или гостям изменять температуру против вашего желания. Некоторые цифровые термостаты также оснащены сенсорным экраном и дисплеями, на которых отображается информация об уровне влажности или погодных условиях на открытом воздухе.

    Установка

    Установка термостата может быть потенциально опасной из-за электрического напряжения, проходящего через устройство.Перед тем, как приступить к установке, обязательно отключите питание в этой части дома через панель с предохранителями. Консультации профессионального электрика помогут обеспечить безопасный и простой процесс установки.

    Хорошая новость в том, что установщикам не нужно много специальных знаний; Замена термостата — относительно простой процесс. После выключения питания:

    • Снимите любой существующий термостат, открутив винты, крепящие лицевую панель.
    • Пометьте провода малярной лентой перед их отсоединением от корпуса термостата, затем совместите соответствующие точки ввода проводов на новом термостате с существующими кабелями.
    • Просто прикрепите новый термостат к стене, вдавив блок в отверстие и снова подключив лицевую панель.
    • Включите питание снова и наслаждайтесь новым термостатом.

    В случае сомнений обратитесь к профессионалу за помощью в безопасной установке нового термостата.

    Наши фавориты

    Выбор лучшего непрограммируемого термостата для дома может оказаться трудоемкой задачей. Этот список некоторых из лучших вариантов на рынке избавляет от необходимости гадать при покупке термостатов.Прочтите, чтобы узнать больше о том, какие продукты могут лучше всего соответствовать вашим целям регулирования температуры.

    Фото: amazon.com

    Классический белый непрограммируемый термостат Honeywell органично впишется в интерьер дома. Имея размеры 4,5 на 1,5 на 3,4 дюйма в изогнутой прямоугольной форме, он отличается элегантным дизайном, не занимая слишком много места. На 1,5-дюймовом экране с яркой подсветкой легко читать в темноте, а четыре большие кнопки делают работу понятной и простой.

    Модель TH5110D1006 имеет двойное питание, что означает, что она может быть подключена к электрической системе дома, и она предлагает резервную батарею, питаемую парой батареек AA. Он совместим с тепловым насосом или одной обычной системой отопления, вентиляции и кондиционирования воздуха.

    Плюсы

    • Изящный дизайн
    • Понятное и простое управление
    • Двойное питание
    • Включает резервную батарею

    Минусы

    • Медленная температурная реакция

    Фото: amazon.com

    При весе 4,5 унции и размерах 2,75 на 4,5 дюйма на 1,5 дюйма механическое предложение White-Rodgers Emerson может быть одним из лучших вариантов непрограммируемых термостатов. Три механических переключателя позволяют пользователям легко настраивать вентилятор и температуру системы HVAC на ощупь. Закрытые электрические контакты гарантируют надежность и точность.

    Модель 1F56N-444 совместима с газовыми, масляными и электрическими одноступенчатыми системами отопления, вентиляции и кондиционирования воздуха и регулирует температуру в диапазоне от 50 до 90 градусов по Фаренгейту.Встроенный биметаллический термометр считывает температуру в доме. Это устройство не поддерживает резервную батарею. Этот термостат — отличный выбор для тех, кто ищет простоту механики и бесперебойную работу.

    Плюсы

    • Простая установка / использование
    • Встроенный биметаллический термометр
    • Надежный и точный

    Минусы

    Фото: amazon.com

    Этот цифровой термометр выполняет свою работу без ущерба для банка или предлагая слишком много посторонних функций.Модель NP110 немного больше других моделей, но имеет размеры 1,5 на 6 на 4 дюйма и доступна в нейтральном белом цвете, который хорошо сочетается с большинством интерьеров. Цифровой дисплей с подсветкой невелик, но на нем достаточно места для важной информации.

    Четыре простых механических переключателя устраняют сенсорность некоторых систем с сенсорным экраном и обеспечивают точную регулировку температуры до 1 градуса по Фаренгейту. Модель NP110 совместима с одноступенчатыми системами отопления, охлаждения и теплового насоса, в которых не используются вспомогательные резервные копии.Он не будет работать должным образом с многоступенчатыми системами или с электрическими нагревателями плинтуса на 120/240 вольт.

    Плюсы

    • Доступный
    • Простой в использовании
    • Precise

    Минусы

    • Маленький цифровой дисплей
    • Не работает с многоступенчатыми системами

    002 Photo: amazon2000.com термостат работает с низковольтными системами отопления. Переключатель мгновенного действия делает управление таким же простым, как перевернуть кусок пластика, а обратная связь по температуре измеряется биметаллическим безртутным датчиком, который позволяет легко определить, какая настройка выбрана.Элементы управления не могут быть более простыми: единый механизм регулирует температуру одним движением пальца.

    Биметаллический датчик температуры считывает температуру в помещении и обеспечивает обратную связь через механический индикатор. Этот непрограммируемый термостат имеет размеры 0,88 на 3,12 на 3,12 дюйма, занимает мало места на стене и имеет нейтральный белый цвет, который не мешает домашнему декору. Этот термостат предназначен для систем «только обогрев» и не будет управлять системами кондиционирования воздуха.

    Плюсы

    • Простота использования
    • Доступность
    • Простое управление

    Минусы

    Фото: amazon.com

    Этот непрограммируемый термостат, предназначенный только для нагрева, от Honeywell отличается простотой управления и простотой управления. освещенный дисплей для легкой установки и эксплуатации. Он постоянно отображает домашнюю температуру и состояние системы. Две кнопки и один переключатель настолько сложны, насколько это возможно. Этот термостат будет доводить температуру до 40 градусов по Фаренгейту или до 90 градусов по Фаренгейту.

    Имея размеры 4,69 на 2,88 на 1,13 дюйма, его слегка изогнутая вертикальная прямоугольная форма обеспечивает небольшой размер и нейтральный дизайн, подходящий для любого дома. Он питается исключительно от пары щелочных батареек AA, поэтому подключение этого термостата не вариант. Этот термостат предназначен только для систем отопления и не работает с кондиционерами.

    Плюсы

    • Ярко освещенный дисплей
    • Простой в использовании
    • Широкий диапазон температурных опций

    Минусы

    • Необходимо изменить температуру, чтобы увидеть дисплей с подсветкой

    Фото: amazon.com

    Если требуется ручной термометр, предназначенный только для нагрева, не ищите ничего, кроме термостата Honeywell CT50K1002. Классический нейтральный дизайн сочетается с большой площадью основания в этом непрограммируемом термостате размером 11 на 9 на 4 дюйма. Имея всего один управляющий вход, этот термостат предельно прост в использовании. Безртутный термометр регулирует температуру в доме.

    В комплект входит все необходимое для настенного монтажа, а также устройство может быть подключено к электросети дома.Батареи не подходят для этого устройства, поэтому, если требуется вариант с двумя источниками питания, поищите в другом месте. Модель CT50K1002 совместима с системами центрального газового или масляного отопления.

    Плюсы

    • Простота использования
    • Термометр без ртути
    • Включает материалы для настенного монтажа

    Минусы

    Наш вердикт

    Непрограммируемый термостат делает отличное и удобное дополнение к любой дом, в котором требуется контроль температуры.Они не только дешевле, но и менее сложны и проще в установке и эксплуатации, чем их программируемые аналоги. Мы выбрали непрограммируемый термостат Honeywell TH5110D1006 как лучший выбор для домовладельцев, которым нужен доступный термостат с двойным питанием. Его элегантный дизайн, яркий цифровой дисплей и простые в использовании функции — отличный вариант для любого дома.

    Как мы выбирали лучшие непрограммируемые термостаты

    На рынке представлено множество различных типов и стилей термостатов.Многие домовладельцы склонны искать непрограммируемые термостаты, поскольку они являются наиболее удобным и доступным вариантом без ущерба для основных основных функций.

    Когда мы выбирали лучший вариант для непрограммируемых термостатов, мы принимали во внимание такие факторы, как совместимость с системами отопления, вентиляции и кондиционирования воздуха; были ли они цифровыми, ручными или механическими; параметры отображения и управления; и простота установки. Все наши лучшие решения предлагают домовладельцам безупречный пользовательский интерфейс.

    Все наши рекомендации просты в использовании, доступны по цене, имеют простой процесс настройки и обеспечивают точные показания.На самом деле, все они очень точны и гарантируют, что пользователям будет показана правильная температура с точностью до 1 градуса. Кроме того, они имеют тенденцию сливаться с фоном любого дома, чтобы не нарушать эстетику и не казаться громоздкими. Хотя некоторые из этих опций совместимы только с системами, работающими только на обогрев, другие в списке предназначены для систем переменного тока и обогрева и по-прежнему предлагают отличные функции по доступной цене.

    В зависимости от того, сколько домовладелец готов заплатить и какой тип непрограммируемого термостата (цифровой, ручной или механический) он хочет, существует множество вариантов качества, позволяющих легко контролировать температуру в доме.Установка довольно проста, поэтому после покупки непрограммируемого термостата просто отключите электроэнергию в зоне и подключите провода питания к новому термостату.

    Часто задаваемые вопросы

    При выборе лучшего непрограммируемого термостата необходимо учитывать множество факторов. Чтобы получить быстрый справочник по наиболее актуальным вопросам, ознакомьтесь с ответами на эти часто задаваемые вопросы.

    В. В чем преимущество покупки непрограммируемого термостата вместо программируемой модели?

    Непрограммируемые термостаты обычно менее сложны и проще в эксплуатации и установке, чем их программируемые аналоги.Кроме того, они обычно дешевле.

    В. Каковы недостатки непрограммируемого термостата?

    Непрограммируемый термостат не позволяет пользователю программировать изменения температуры без ручного ввода, а также ему не хватает удаленных возможностей интеллектуального устройства.

    В. Как устанавливается непрограммируемый термостат?

    Установка относительно проста:

    • Отключите электроэнергию в зоне.
    • Снимите лицевую панель с помощью отвертки.
    • Снимите и пометьте провода питания.
    • Подсоедините провода питания к новому термостату.
    • Отмените процесс удаления и восстановите питание.

    Зачем доверять Бобу Виле

    Боб Вила был разнорабочим в Америке с 1979 года. В качестве ведущего любимых новаторских телесериалов, в том числе «Этот старый дом» и «Дом Боба Вила снова», он популяризировал и стал синонимом слова «сделай сам» дом улучшение.

    За свою многолетнюю карьеру Боб Вила помог миллионам людей строить, ремонтировать, ремонтировать и жить лучше каждый день — традиция, которая продолжается и сегодня с помощью квалифицированных, но доступных советов по дому.Команда Боба Вила собирает необходимую информацию в руководства по проектам, руководства по обслуживанию, инструменты 101 и многое другое. Затем эти эксперты по дому и саду тщательно исследуют, проверяют и рекомендуют продукты, которые поддерживают домовладельцев, арендаторов, домашних мастеров и профессионалов в их списках дел.

    Майк Брутон — бывший плотник, потом копирайтер и писатель. В свободное от работы время Майк катается на серфинге как можно больше на побережье Чарльстона, Южная Каролина.

    Каковы преимущества программируемого термостата?

    Летняя жара может привести к увеличению счетов за электроэнергию для домовладельцев в районах Гранд-Рапидс и Лансинг, штат Мичиган.Однако с помощью правильных инструментов вы можете получить больший контроль над использованием системы охлаждения, а также над домашним комфортом. Подумайте о том, чтобы установить программируемый термостат, чтобы сэкономить энергию и снизить счета за отопление и охлаждение.

    В нашем последнем блоге технические специалисты компании A-1 Mechanical по HVAC обсуждают преимущества программируемых термостатов и то, почему вы должны установить такой термостат у себя дома.

    Снижение затрат на летнее кондиционирование воздуха

    Снижение энергопотребления системы отопления и охлаждения — одно из наиболее известных преимуществ программируемого термостата.Примерно на рубеже веков эта технология была продвинута как золотой стандарт управления системами отопления, вентиляции и кондиционирования воздуха и энергосбережения.

    Функции программирования помогают домовладельцам выдерживать длительные периоды понижения температуры, необходимые для существенной экономии энергии, связанной с отоплением и охлаждением. Домовладельцы могут запланировать шесть или более корректировок температуры в день, что позволяет легко запрограммировать комфортную прохладную температуру, когда семья просыпается и возвращается домой после дня, проведенного вдали от дома.Они также могут автоматически устанавливать более высокую температуру на длительное время, когда домочадцы находятся далеко или спят.

    Министерство энергетики США заявляет, что вы можете сэкономить до 10 процентов на расходах на охлаждение, когда термостаты поворачиваются на 7-10 градусов выше обычной температуры дома всего на 8 часов каждый день. Преимущества планирования с помощью программируемого термостата помогают домовладельцам легко достичь такой экономии энергии, не совершая многократных переключений на термостат каждый день.

    Обеспечьте точный комфорт, 24 часа в сутки

    Преимущества планирования с помощью программируемого термостата предлагают больше, чем просто экономию энергии — эта технология позволяет домовладельцам точно охлаждать свои жилые помещения в соответствии с уникальными семейными распорядками.Установка более высоких температур для достижения экономии может создать некоторый дискомфорт при использовании ручного термостата, поскольку в доме невозможно вернуться к более низким и более комфортным температурам, пока кто-то физически не присутствует, чтобы произвести регулировку.

    Одним из важных преимуществ программируемого термостата является доступность нескольких возможностей планирования. Модели программируемых термостатов доступны в четырех уникальных конфигурациях, что позволяет домовладельцам выбирать вариант, который лучше всего подходит для повседневных поездок и уходов в семье.

    • Модель на 1 неделю запускает установленный дневной график температуры каждый день недели.
    • Модель на 5–2 дня Модель позволяет использовать один набор графиков температуры на каждый будний день, в то время как уникальный график температуры может быть запрограммирован на работу в выходные дни.
    • Модель на 5–1–1 дней Модель позволяет запрограммировать один набор графиков температуры для работы каждый будний день, а также уникальный график в субботу и еще один уникальный график в воскресенье.
    • Модель на 7 дней позволяет программировать уникальные температурные графики для каждого из семи дней недели.

    Следуя распорядку дня в доме, можно запланировать корректировку температуры незадолго до того, как члены семьи вернутся домой или проснутся. Запрограммируйте свой термостат так, чтобы он инициировал изменение температуры, снижая температуру в помещении по сравнению с длительным периодом снижения температуры примерно за 15 минут до того, как домашнее хозяйство станет активным. Это приведет к комфортной температуре в доме, когда все будут дома и бодрствовать, чтобы наслаждаться этим. Кроме того, запланируйте периоды снижения температуры, которые начинаются примерно за 15 минут или более до того, как дом опустеет или главы домочадцев отправятся спать — в течение этого периода в жилых помещениях будет оставаться прохладным без дополнительного использования энергии системой кондиционирования воздуха.

    Если ежедневные планы внезапно меняются, это не проблема, если ваш программируемый термостат оснащен такими функциями, как подключение к Wi-Fi! Удаленный доступ — одно из ценных преимуществ программируемого термостата с беспроводным подключением к Интернету. Используя мобильное приложение, вы можете регулировать настройки термостата практически из любого места!

    Воспользуйтесь преимуществами программируемого термостата уже сегодня!

    Начать пользоваться преимуществами программируемого или интеллектуального термостата у себя дома легко.Обратитесь к A-1 Mechanical для установки программируемого термостата в вашем доме в районе Лансинга или Гранд-Рапидса! Имея на выбор ряд качественных программируемых термостатов, вы найдете лучший выбор для нужд своего дома. Свяжитесь с нами сегодня, чтобы запросить смету на установку программируемого термостата.

    Установка термостата в Дойлстауне и округе Бакс

    Ваш термостат является важным компонентом вашей системы отопления и охлаждения. Он контролирует общий комфорт вашего дома, отправляя и получая информацию в вашу систему и из нее.На рынке представлен широкий выбор термостатов, и в зависимости от выбранной модели вы можете запрограммировать множество опций в соответствии с вашими уникальными требованиями к комфорту.

    Одним из самых популярных решений, доступных сегодня, являются термостаты Wi-Fi. Эти высокотехнологичные термостаты не только интуитивно понятны и удобны в использовании, но и обеспечивают больший контроль и удобство в отношении домашнего климата, а также помогают сэкономить значительную сумму денег в долгосрочной перспективе. Некоторые системы могут даже помочь вам снизить счета за отопление и охлаждение на целых 20%.

    Вы можете запрограммировать свой термостат на поддержание определенных температур в определенное время, а в некоторых случаях «умные» термостаты даже запоминают ваши температурные предпочтения, так что вам даже не придется думать о том, чтобы настраивать их самостоятельно. Кроме того, многие интеллектуальные термостаты генерируют отчеты о ваших расходах и сбережениях, чтобы вы могли видеть, где следует регулировать потребление энергии.

    Это только начало. Некоторые термостаты Wi-Fi не только дают вам полный контроль над домашним климатом, но и сообщают вам, когда следует менять фильтр, предупреждают о потенциальных проблемах в системе и сообщают о резких перепадах температуры вне зависимости от того, дома вы или нет.Пока у вас есть доступ к Wi-Fi, вы можете управлять своей системой с любого мобильного устройства в мире. Это дает вам огромную свободу действий, недоступную для обычных термостатов, потому что вы не привязаны к определенному месту, чтобы контролировать свою систему и регулировать температуру, влажность и уровни вентилятора. Это позволит вам настроить климат в вашем пляжном домике до того, как вы туда попадете, чтобы было прохладно и комфортно, когда вы войдете в свой дом, или вы можете увеличить температуру в своем охотничьем домике, чтобы трубы не лопнули во время боя. холодная погода.

    Не интересует термостат Wi-Fi? Затем выберите простой программируемый термостат, который предлагает многие из тех же основных функций, в том числе возможность программировать температуру вашего дома на разное время дня и разные дни недели, что поможет свести к минимуму потери энергии и максимизировать ваши комфорт.

    различных типов термостатов | Cool Masters Отопление и Воздух

    Опубликовано 6 июня 2018 г. в целом

    Термостат необходим для любого дома с системой отопления, вентиляции и кондиционирования воздуха.С его помощью вы можете включить или выключить отопление или кондиционер, а также контролировать температуру. Термостаты могут стать отличным подспорьем для снижения вашего счета за электроэнергию и упростить регулировку температуры в вашем доме.

    Как работают термостаты

    По эксплуатации бывают термостаты двух типов: линейные и низковольтные.

    Термостаты линейного напряжения

    Термостаты линейного напряжения используются в отдельных системах отопления, таких как радиаторные системы и плинтусы.Этот тип соединения протекает через термостат и попадает в нагреватель. Проблема с такими термостатами заключается в том, что они иногда отключаются до того, как вся комната будет доведена до заданной температуры.

    Термостаты низковольтные

    Эти термостаты более эффективны для управления воздушным потоком. Из-за этого низковольтные термостаты используются в центральных системах отопления, вентиляции и кондиционирования воздуха, которые используют электричество, газ и масло, а также в системах водяного отопления. Низковольтные термостаты позволяют точно контролировать воздушный поток и упрощают использование программируемых элементов управления.Термостаты низкого напряжения работают от 24 В до 50 В, а термостаты сетевого напряжения работают от 240 В.

    Типы настенных устройств управления

    После того, как вы узнаете, какой тип термостата вам нужен, вы можете решить, какое настенное устройство вам нужно.

    Программируемые термостаты

    Программируемые термостаты позволяют регулировать температуру в соответствии с заданным временем. Наличие этой возможности упрощает ограничение энергопотребления, поскольку в вашем доме не нужно поддерживать желаемую температуру, когда вас нет рядом.

    Существует множество различных моделей программируемых термостатов. Базовые модели позволяют запрограммировать дневные и ночные настройки температуры, в то время как более сложные модели могут быть запрограммированы на определенные дни недели и точное время суток.

    Механические термостаты

    Механические термостаты — самые дешевые и простые в установке, но они также имеют некоторые недостатки. Их самая большая проблема связана с тем, что они используют либо наполненные паром сильфоны, либо биметаллические полосы, чтобы реагировать на колебания температуры.

    Те, которые используют биметаллические полоски, считаются особенно ненадежными из-за их медленной реакции на повышение и понижение температуры. Это означает, что может быть значительная разница между температурой, установленной на термостате, и фактической температурой внутри дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
