Что такое термоусадочная трубка и как она работает

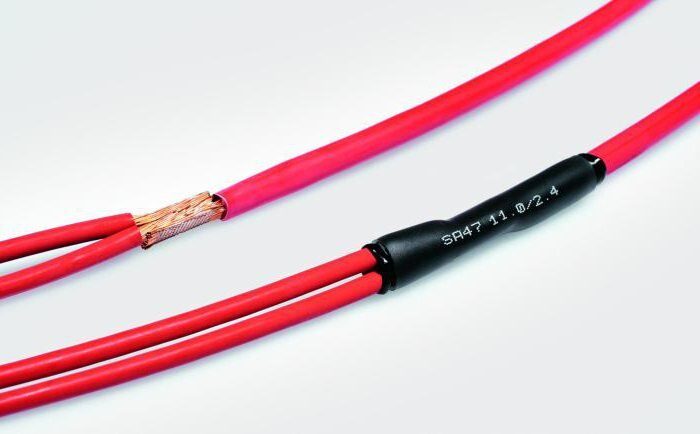

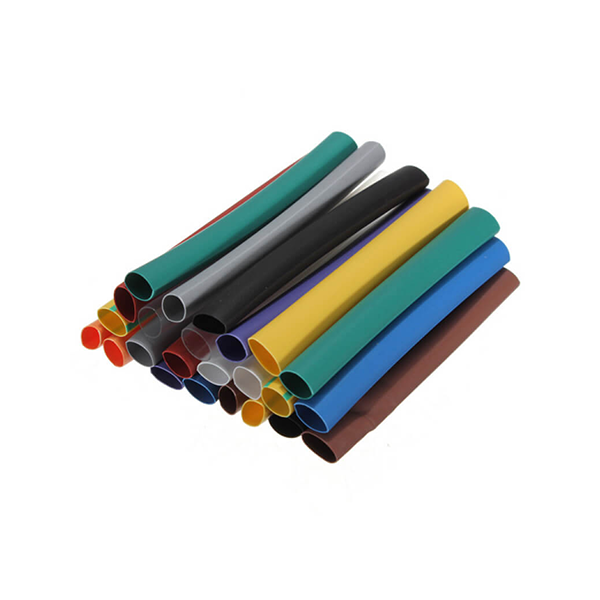

Термоусадочная трубка (ТУТ) — это тонкостенное полимерное изделие, способное уменьшаться в диаметре под воздействием высокой температуры. Основное назначение термотрубок — надежная изоляция и защита электрических соединений и проводов.

Принцип работы термоусадки основан на эффекте «памяти формы» полимера. При нагревании до определенной температуры (обычно 80-120°C) молекулярная структура материала перестраивается, в результате чего трубка сжимается по диаметру, плотно облегая изолируемый участок.

Основные преимущества термоусадочных трубок:

• Надежная герметизация и изоляция соединений
• Защита от механических повреждений
• Стойкость к воздействию влаги и агрессивных сред
• Долговечность
• Простота монтажа
• Эстетичный внешний вид

Термоусадка позволяет создать прочную и долговечную изоляцию без пустот и утолщений. При этом она придает дополнительную жесткость изолируемому участку.

Основные характеристики и виды термоусадочных трубок

При выборе термоусадочной трубки важно учитывать ее основные характеристики:

Коэффициент усадки

Это отношение исходного диаметра трубки к диаметру после усадки. Типичные значения — от 2:1 до 6:1. Чем выше коэффициент, тем сильнее сжимается трубка.

Диаметр до и после усадки

Указывается в миллиметрах, например 10/5 мм (10 мм до усадки, 5 мм после). Важно правильно подобрать размер под конкретное соединение.

Толщина стенки

По этому параметру термотрубки делятся на тонкостенные (до 1 мм после усадки) и толстостенные (1,5-4,5 мм). Толстостенные обеспечивают лучшую защиту.

Температура усадки и эксплуатации

Стандартные трубки усаживаются при 80-120°C. Термостойкие выдерживают до 260°C.

Основные виды термоусадочных трубок:

• Стандартные полиолефиновые
• С клеевым слоем
• Двухслойные
• Армированные
• Радиационно-модифицированные
• Полухлорвиниловые (ПВХ)
• Фторопластовые

Выбор конкретного вида зависит от условий эксплуатации и требований к изоляции.

Как правильно выбрать термоусадочную трубку

Чтобы термоусадка эффективно выполняла свои функции, важно правильно подобрать ее под конкретное применение. Основные критерии выбора:

Диаметр

Внутренний диаметр трубки до усадки должен быть немного больше диаметра изолируемого участка. После усадки диаметр трубки должен стать меньше для плотного обхвата.

Коэффициент усадки

Чем больше разница между диаметром кабеля и места соединения, тем выше должен быть коэффициент усадки.

Толщина стенки

Для повышенной защиты выбирают толстостенные трубки. Для компактных соединений подойдут тонкостенные.

Материал

Учитывайте условия эксплуатации — температуру, влажность, воздействие химических веществ и УФ-излучения.

Цвет

Помимо декоративной функции, цвет может использоваться для маркировки.

Наличие клеевого слоя

Для герметизации соединений и защиты от влаги рекомендуется выбирать трубки с клеевым слоем.

Правильно подобранная термоусадка обеспечит надежную защиту на долгие годы.

Технология монтажа термоусадочных трубок

Процесс установки термоусадочной трубки достаточно прост, но требует соблюдения определенной последовательности действий:

1. Очистите изолируемый участок от грязи и жира.
2. Отрежьте трубку нужной длины, учитывая возможное продольное сокращение при усадке.
3. Наденьте трубку на провод или соединение до нагрева.
4. Равномерно нагрейте трубку по всей длине, начиная с середины. Используйте строительный фен или газовую горелку.
5. Следите за равномерностью усадки, не допуская образования пузырей и складок.
6. Дайте трубке остыть естественным путем.

Важные моменты при монтаже:

• Не перегревайте трубку — это может привести к ее повреждению.
• Обеспечьте хорошую вентиляцию помещения при работе с термоусадкой.
• Для трубок с клеевым слоем важно добиться равномерного расплавления клея.
• При работе с крупными диаметрами может потребоваться помощник для равномерного нагрева.

Правильно установленная термоусадочная трубка обеспечит надежную защиту соединения на долгие годы.

Области применения термоусадочных трубок

Благодаря своим уникальным свойствам, термоусадочные трубки нашли широкое применение не только в электротехнике, но и в других областях:

Электротехника и электроника:

• Изоляция соединений проводов и кабелей
• Герметизация разъемов
• Маркировка проводов и кабелей
• Защита печатных плат
• Изготовление кабельных сборок

Автомобильная промышленность:

• Изоляция электропроводки
• Защита шлангов и трубопроводов
• Маркировка компонентов
• Ремонт изоляции проводов

Строительство:

• Гидроизоляция кабельных вводов
• Защита арматуры от коррозии
• Маркировка инженерных систем

Промышленность:

• Антикоррозионная защита металлических изделий
• Изоляция трубопроводов
• Ремонт изоляции кабелей

Бытовое применение:

• Ремонт изоляции бытовой техники
• Организация проводов в компьютерах
• Декоративная отделка

Широкий спектр применения делает термоусадочные трубки незаменимым материалом во многих отраслях.

Преимущества использования термоусадочных трубок перед другими методами изоляции

Термоусадочные трубки имеют ряд существенных преимуществ по сравнению с традиционными методами изоляции, такими как изоляционная лента или термоусаживаемые манжеты:

Надежность и долговечность

Термоусадка обеспечивает плотное облегание изолируемого участка без пустот и складок. Это гарантирует надежную защиту от влаги и механических повреждений на протяжении длительного срока.

Эстетичный внешний вид

В отличие от изоленты, термоусадочная трубка создает аккуратное и профессиональное покрытие без утолщений и неровностей.

Широкий диапазон применения

Термоусадка может использоваться для изоляции проводов различного диаметра, а также для защиты сложных соединений и разъемов.

Устойчивость к внешним воздействиям

Многие виды термоусадочных трубок обладают повышенной стойкостью к ультрафиолету, химическим веществам и экстремальным температурам.

Простота монтажа

Процесс установки термоусадки достаточно прост и не требует специальных навыков или инструментов, кроме источника тепла.

Возможность цветовой маркировки

Широкая цветовая гамма термоусадочных трубок позволяет легко маркировать провода и кабели для удобства идентификации.

Благодаря этим преимуществам, термоусадочные трубки становятся все более популярным выбором для профессионалов и домашних мастеров.

Меры предосторожности при работе с термоусадочными трубками

Несмотря на простоту использования, работа с термоусадочными трубками требует соблюдения определенных мер безопасности:

Защита от ожогов

При нагреве термоусадки температура может достигать 200°C и выше. Используйте защитные перчатки и не касайтесь горячей трубки или инструмента.

Вентиляция помещения

При нагреве некоторые виды термоусадки могут выделять вредные испарения. Работайте в хорошо проветриваемом помещении или используйте вытяжку.

Пожарная безопасность

Не оставляйте без присмотра включенный нагревательный инструмент. Держите поблизости огнетушитель.

Защита глаз

Используйте защитные очки для предотвращения попадания в глаза горячего воздуха или частиц материала.

Правильный выбор инструмента

Используйте специальные строительные фены или газовые горелки. Не применяйте открытое пламя или бытовые фены.

Соблюдение технологии монтажа

Не перегревайте трубку и не допускайте образования пузырей и складок. Это может привести к нарушению изоляции.

Соблюдение этих простых правил позволит безопасно и эффективно работать с термоусадочными трубками.

Термоусадочная трубка изоляции проводов — размеры, характеристики

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Описание
• 2 Характеристики
• 3 Размеры
• 4 Виды
• 5 Область применения
• 6 Технология установки

Электрическая проводка нередко перегревается или даже возгорается, если происходит повреждение мест соединения контактов. Это несет ряд рисков, в том числе угрозу жизни. Поэтому места соединений проводов должны быть надежно изолированными – это основное условие при эксплуатации электросетей.

Простая изоляционная лента не защитит контакты от длительного воздействия, поскольку материалы разрушаются от времени. В этом случае справить с проблемой может термоусадочная трубка (ТУТ). Достаточно ознакомиться с техникой её использования, ее преимуществами и недостатками и выбрать подходящую из размерного ряда.

Описание

Термоусаживаемая трубка — тонкостенное изделие из полимера. Была изобретена полвека назад путём изменения молекулярной структуры полимерного материала. Изделие имеет несколько названий: термоусадка, термокембрик и просто термотрубка. Главной особенностью является способность сжиматься без потери своих защитных свойств. Именно поэтому получила своё широкое распространение среди ремонтных специалистов.

ТУТ способна вплотную облегать изолируемые контакты. При этом она не создаёт пустот и лишних утолщений. И это не единственные её преимущества:

• защищает токоведущие жилы от механических повреждений, не смещаясь от их воздействия;
• лёгкость применения;
• придаёт вспомогательную устойчивость и жёсткость изолируемому участку контактов;
• долговечность.

К сожалению, трубка имеет один недостаток — не терпит ошибок. После сжатия под действием нагревательного элемента её невозможно будет использовать повторно. Но при относительно низкой стоимости снятую термотрубку возможно заменить на новую без особых затрат.

Характеристики

Термотрубка сжимает и видоизменяет диаметр и толщину под действием нагревательного элемента в диапазоне 80-120 °С. Также существуют разновидности изделий с тефлоновыми прослойками, благодаря которым защищенные изделия смогут выдерживать давление от -65°С до 260 °С. Выпускается в различной цветовой гамме: чёрный, зелёный, желтый и т.п. Встречаются даже прозрачные, если вдруг понадобится понаблюдать за состоянием изолируемой части.

Полимер за счёт вложенных свойств способен сжиматься в многообразных вариациях. Отсюда следует, размеры термоусадочных трубок способны сужаться вдвое или в 6 раз. Коэффициент усадки варьируется от 2:1 до 6:1.

Помимо того, термотрубки могут производиться с клеевым слоем. Места объединения контактов рекомендуется как следует загерметизировать для защиты от коррозии. Также этот слой придаст дополнительную прочность контактному соединению.

На ТУТ не действуют агрессивные среды и ультрафиолет. А для автомобильных мастерских разработаны антихимические и маслобензостойкие термические трубки.

Полимеры ТУТ выпускаются с различным составом: ПВХ, полиолефин или эластомер, благодаря чему меняются механические свойства или цветовая гамма изделий. Кроме того, они характеризуются устойчивостью к ультрафиолету и пламени. В зависимости от различных требований к изолируемым участкам они выпускаются с аналогичными свойствами в разнообразных цветовых решениях.

Размеры

На любую продукцию наносятся условные значения. Основные свойства термоусадки для проводов — размеры, меняющиеся от нагревания. Соответственно указывается 2 значения: до и после усадки. Изначально это внутренний диаметр стенки, а через дробь — размер после нагревания или высчитываемый коэффициент.

Местные производители изготовляют термокембрики с параметром кратным 0,5 мм или 1 мм. Европа же маркирует всё в дюймах, следовательно, при расчёте размеры получаются с иными величинами.

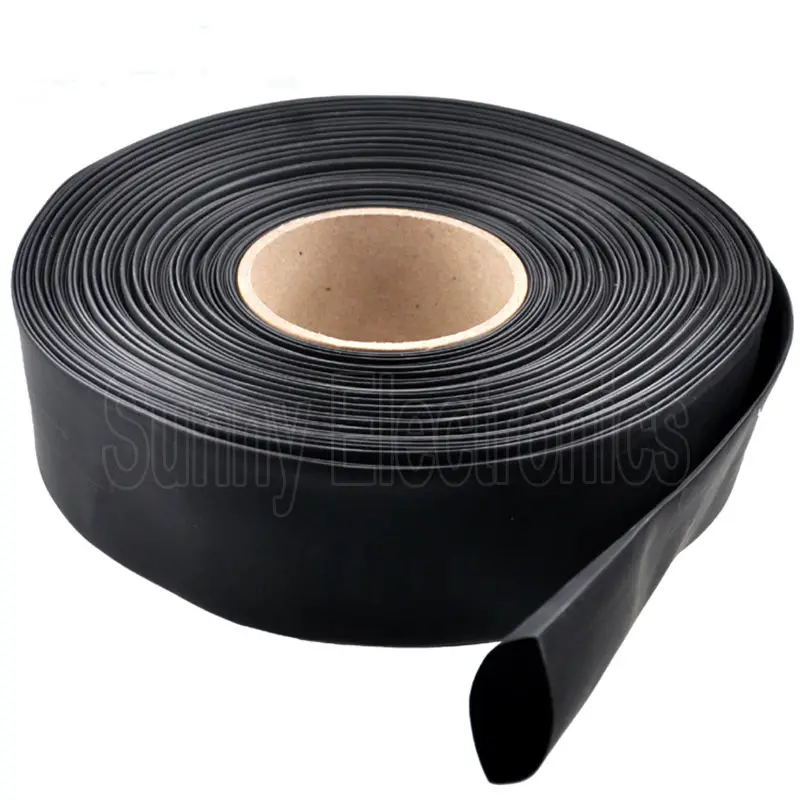

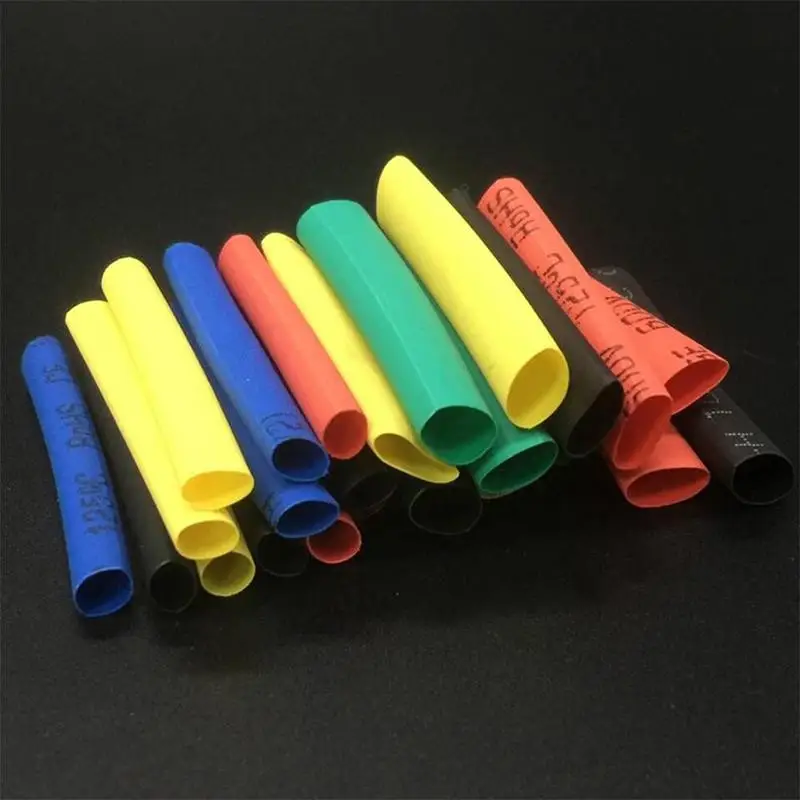

Термоусадка для проводов чаще всего продается в отрезках по 1 метру или сразу по 25 м. Для домашнего использования первый вариант гораздо предпочтительнее другого.

Виды

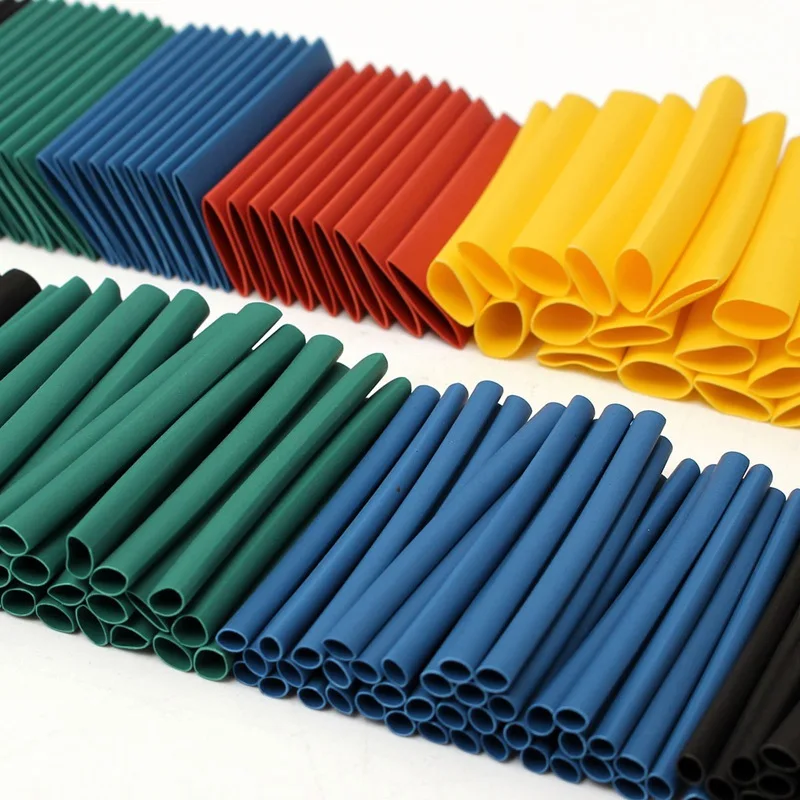

Кроме диаметра и длины, для ТУТ важен еще один критерий: размер до и после воздействия давления. Самыми популярными для бытового пользования считаются тонкостенные термические трубки. Толщина их стенок после изменений не превысит 1 мм. Также они используются для изоляции и маркировки ответвлений. Также они обладают и устойчивостью к ультрафиолетовому излучению.

Толстостенные трубки после действия нагревательного элемента имеют толщину 1,5-4,5 мм. Они применяются для защиты узловых мест с большой разницей в толщине. Защищают от коррозии как провода, так и стальные трубы и контактные муфты.

Область применения

Основное назначение термоусадочной трубки — изоляция электропроводов. Она герметизирует и защищает провода от влаги, коррозии, грязи или механических нарушений. Также ограждает узлы от деформаций, особенно в перегибочных местах. С ее участием возможно восстановление повреждённой изоляции, оболочки проводков или связывание жгутов.

Также применяется для защиты столбов ЛЭП из металла от коррозии, а из дерева от гниения в земле. Применяется ТУТ и в улучшении производительности инструментов или спортинвентаря, путём накладывания на рукоятки ребристых или рифлёных материалов. Простые инструменты также можно преобразовать в диэлектрические благодаря химическим свойствам изделий.

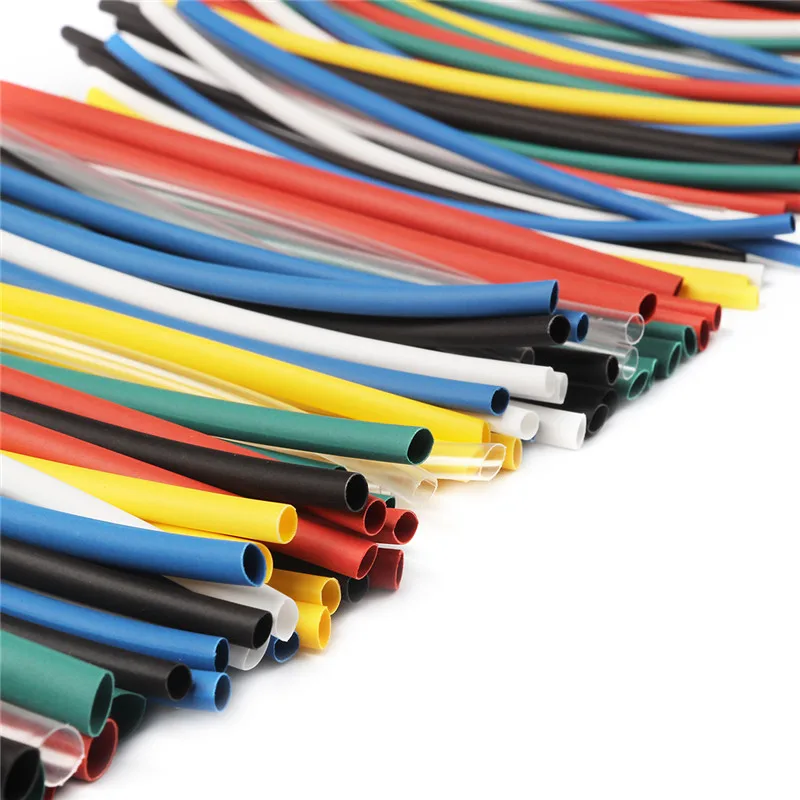

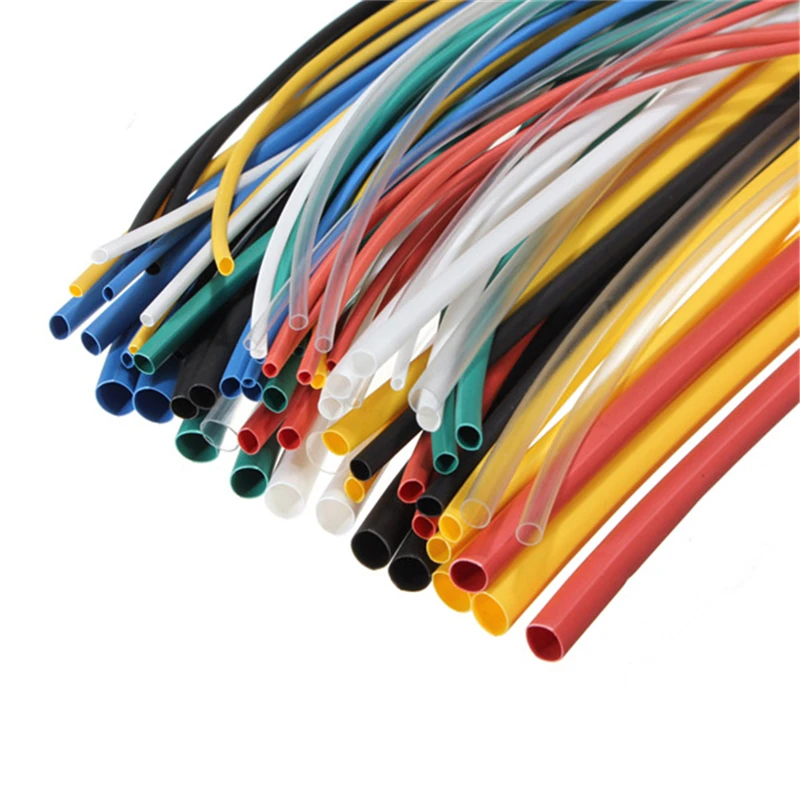

Многообразие цветовой гаммы позволяет использовать изделия в качестве маркировок. Например, красными и чёрными отрезками можно обозначить электрические заряды в цепи постоянного тока, а жёлтыми или зелёными отметить места заземлений.

Сфера применения термотрубки коснулась и ремонта электрической системы автомобилей, в частности, при установке сигнализации, автомагнитол или акустических систем. Вдобавок цветные трубочки получили широкое распространение в качестве декоративных деталей для интерьера.
Подготовка

Для процедуры не требуется специального инструмента. Нужно только приготовить нож или ножницы для разрезания термотрубки на различные кусочки. Еще потребуется нагревательный прибор для сжатия термотрубки, к примеру горелка, зажигалка или фен.

Вот подбор размеров, возможно, окажется непростым. Вначале выбирается диаметр до усадки, чтобы можно было легко натянуть трубочку на место объединения. А конечный результат после нагревания должен быть меньше кабельного соединения, чтобы можно было создать условия для требуемой защиты и герметичности изолируемых узлов.

Чем больше коэффициент, тем толще будет термотрубка, тогда и надежность соединительных узлов после воздействия высокой температуры.

Технология установки

Когда подберется термоусадочная трубка, размеры и свойства которой были учтены для проведения работ, можно приступать к ее установке. Для начала необходимо порезать её на отрезки так, чтобы он полностью покрывал всю область соединения. Главное помнить о продольной усадке от действия нагрева. Эта величина указывается на трубке изготовителем. Внешняя оболочка и срезанные части должны быть без заусенцев или глубоких нарушений, в силу того что от воздействия высокой температуры деформированный отрезок разрушается.

Трубку надевают на электропровод, вслед за этим его соединяют с другим проводком. Трубку натягивают на выделенную зону. После этого ее нагревают с одной стороны, постепенно переходя до другой. Длинный участок лучше начинать греть с середины, а оттуда постепенно переходить к краям. Ни в коем случае не рекомендуется греть термотрубку с двух концов одновременно, поскольку так будут образовываться пузыри с воздухом, а следовательно, поверхность покроется нежелательными складками.

Уникальными свойствами отличаются термокембрики с клеевой прослойкой, что даёт их успешное качественное использование как изоляционная и антикоррозионная защита различного оборудования. Клеевой термослой изолирует все участки, предотвращая влияние влаги.

От действия нагревательного элемента клей равномерно заполняет все области, неровности и пустоты поверхности. ТУТ также предотвращает гниение древесины, усиливает прочность материала и морозостойкость оборудования. Таким образом, если разобраться, как пользоваться термоусадкой для проводов, тем более это не так уж и сложно, можно получить массу полезных преимуществ как в быту, так и при ремонтных и других работах.
