Трансформатор для гальванической развязки 220в. Разделительные трансформаторы: виды, принцип работы, применение и безопасность

Что такое разделительный трансформатор. Как работает трансформатор гальванической развязки. Для чего нужны разделительные трансформаторы в быту и медицине. Каковы основные типы и характеристики разделительных трансформаторов. Как правильно подключить и использовать разделительный трансформатор для повышения электробезопасности.

Что такое разделительный трансформатор и зачем он нужен

Разделительный трансформатор — это устройство, предназначенное для электрического (гальванического) разделения питающей электросети и потребителей электроэнергии. Его основная задача — повышение электробезопасности за счет изоляции вторичных цепей от заземленной нейтрали источника напряжения.

Ключевые преимущества использования разделительных трансформаторов:

• Обеспечение безопасности людей при эксплуатации электроприборов
• Увеличение срока службы оборудования
• Защита от поражения электрическим током при повреждении изоляции
• Фильтрация высокочастотных помех
• Уменьшение токов короткого замыкания
• Возможность безопасного использования электроприборов в помещениях с повышенной влажностью

Принцип работы разделительного трансформатора

Конструктивно разделительный трансформатор состоит из двух обмоток, намотанных на общий магнитопровод:

• Первичная обмотка подключается к питающей сети
• Вторичная обмотка питает нагрузку

Электрическая энергия передается от первичной обмотки ко вторичной за счет электромагнитной индукции. При этом гальваническая связь между обмотками отсутствует.

Главная особенность — вторичная цепь не имеет заземления. Благодаря этому даже в случае пробоя изоляции на корпус прибора не возникает опасного потенциала относительно земли.

Основные виды и характеристики разделительных трансформаторов

Разделительные трансформаторы различаются по следующим параметрам:

• Мощность — от единиц до сотен кВА
• Напряжение — 220/220В, 380/380В и др.
• Число фаз — однофазные и трехфазные
• Тип исполнения — сухие и масляные
• Назначение — бытовые, промышленные, медицинские

Наиболее распространены разделительные трансформаторы с коэффициентом трансформации 1:1, то есть без изменения напряжения.

Применение разделительных трансформаторов в быту

В бытовых условиях разделительные трансформаторы используются для повышения электробезопасности в помещениях с повышенной опасностью поражения током:

• Ванные комнаты
• Подвалы
• Гаражи
• Бани и сауны

Типичные области применения:

• Подключение стиральных машин
• Питание электроинструмента
• Освещение во влажных помещениях
• Защита чувствительной электроники

Особенности медицинских разделительных трансформаторов

Медицинские разделительные трансформаторы применяются в учреждениях здравоохранения для создания безопасных систем электроснабжения. Их основные особенности:

• Повышенная надежность и отказоустойчивость
• Оснащение системами контроля изоляции
• Возможность дистанционного управления и мониторинга
• Соответствие специальным медицинским стандартам

Медицинские трансформаторы обязательны к применению в помещениях группы 2 (операционные, реанимации) для создания сетей с изолированной нейтралью.

Правила подключения и эксплуатации разделительных трансформаторов

При использовании разделительных трансформаторов важно соблюдать следующие требования безопасности:

• Заземлять только корпус трансформатора, но не вторичную обмотку
• Подключать только один потребитель к одному трансформатору
• Не прикасаться одновременно к двум выходным клеммам
• Применять УЗО на первичной обмотке
• Регулярно проверять состояние изоляции

Правильное подключение и эксплуатация разделительного трансформатора позволяют максимально повысить электробезопасность.

Преимущества и недостатки использования разделительных трансформаторов

Основные преимущества разделительных трансформаторов:

• Высокая степень защиты от поражения током
• Возможность использования электроприборов во влажных помещениях
• Защита оборудования от перенапряжений в сети
• Подавление помех и наводок

К недостаткам можно отнести:

• Относительно высокую стоимость
• Большие габариты и вес
• Потери электроэнергии на нагрев
• Ограничение по мощности подключаемых устройств

Нормативные требования к разделительным трансформаторам

Разделительные трансформаторы должны соответствовать следующим основным стандартам:

• ГОСТ 30030-93 — общие требования и методы испытаний
• ГОСТ Р 50571.3-2009 — требования по электробезопасности
• ГОСТ IEC 61558-2-15-2015 — требования к медицинским трансформаторам

Ключевые нормативные требования:

• Двойная или усиленная изоляция между первичной и вторичной обмотками
• Ограничение тока утечки
• Защита от перегрузки и короткого замыкания
• Стойкость к климатическим и механическим воздействиям

Трансформатор разделительный 220 на 220 вольт, назначение, схема

Разделительным трансформатором называется трансформатор, который предназначен для электрического (специалисты говорят — гальванического) разделения питающей электрической сети и потребителя электроэнергии. Потребители — это мы с вами, а зачем нас разделять? Для безопасности!

Назначение изолирующего разделительного трансформатора 220/220 В является повышение электробезопасности за счет того, что его вторичные цепи не имеют электрической связи с землей, а значит — и с заземленной нейтралью трансформаторной подстанции – источником напряжения.

В этом случае возникновение электрического пробоя на корпус не вызывает перегрузок по току, а сам прибор остается в рабочем состоянии. При случайном прикосновении человека к части устройства, аварийно находящегося под напряжением, ток утечки не превысит жизненно опасного порога и трагедии не случится.

Безопасные разделительные трансформаторы бывают разные. Допустим, все медицинские учреждения оснащены устройством, которое отвечает за электроснабжение для операционных, реанимационных и прочих отделений. Этот прибор называется индивидуальным медицинским разделительным трансформатором для it-системы, и работает в пределах напряжений 220 /220 В.

Ключевой особенностью этих приборов является полное отсутствие связи гальванической развязки с нейтралью и фазой, благодаря чему предотвращается поражение электрическим током пациентов и работников мед. учреждений. При желании можно присоединить  специальный командный блок, который будет на расстоянии управлять процессом при помощи алгоритмов и программ.

Для бытовых нужд чаще всего применяется повышающий разделительный трансформатор. Он может быть силовым, бытовым или промышленным; в зависимости от области применения максимально допустимое напряжение будет варьироваться в пределах 380 /220 В. Его производят однофазным и трехфазным.

Размер разделительного трансформатора можно уменьшить, если увеличить частоту переменного тока. В быту применяется для подключения газовых котлов или прочего отопительного оборудования.

Часто применяются разделительные трансформаторы встроенные и специального назначения. Тип подключения определяется степенью безопасности модели и требованиям во время работы. Такие устройства работают с номинальным первичным напряжением, не превышающим 1000 В переменного тока и 1000 В пульсирующего постоянного тока, номинальной частотой не выше 50 Гц.

Подключение трансформатора 220 на 220 Вольт

разделительный трансформатор 220 на 220 В схема подключения через ОЗУ

Подключить аппарат своими руками получится даже у начинающего электрика. Монтаж трансформатора 220/220 Вольт  предполагает подключать электрические приборы без соединения с заземляющим контуром. Этого не потребуется благодаря возникновению во вторичном заземляющем контуре собственной электрической цепи. Она должна быть изолирована от сети.

Разность потенциалов будет образовываться только между клеммами прибора. Электричество будет протекать по контуру только при подключении к ним. Приведенная схема позволяет при пробое изоляции на корпусе подключенного оборудования избежать травмирования человека.

Чтобы избежать появления потенциала на корпусе различных бытовых приборов, требуется дополнительно включать в схему УЗО . Этот элемент системы позволяет предотвратить поражение электричеством, если человек одновременно коснется металлического (или заземленного) предмета, корпуса с повышенным потенциалом.

Когда правила подключения не выполняются, в аварийной ситуации через тело человека может пройти ток. Даже его величины в 0,1 А, соответствующая лампочке обыкновенного фонарика, способно приводит к остановке сердца. По этой причине требуется обязательно устанавливать УЗО (устройство защитного отключения).

Правила безопасности

Применение разделительного трансформатора позволяет предотвратить несчастные случаи. При невыполнении правил безопасности, вероятность аварии есть. Чтобы избежать поражения электрическим током при возникновении непредвиденной ситуации, необходимо придерживаться определенных правил:

1. Запрещается дотрагиваться к двум клеммам аппарата на выходе одновременно.
2. Первичная обмотка должна иметь защиту (УЗО). Она работает в составе однофазной цепи.
3. Нельзя заземлять корпус инструмента, машин и прочих агрегатов, если они подключаются к разделительному агрегату.
4. К защитному устройству допускается подключить только один прибор. Если требуется включить в сеть несколько потребителей, придется использовать дополнительное оборудование для контроля изоляции. Техника будет сигнализировать при возникновении нарушений в изоляционных слоях.

Что значит трансформаторная гальваническая развязка

В электронике и электротехнике используется большое количество схем, в которых требуется изолировать или отделить высокое силовое напряжение от низкого напряжения управляющих цепей. За счет этого создается своеобразная защита низковольтных устройств от влияния высокого напряжения. То есть, в таких цепях уже нет течения обычного электрического тока. В таких случаях, при отсутствии тока, между устройствами возникает большое омическое сопротивление, вызывающее разрыв цепи.

Данную проблему успешно решает гальваническая развязка, с помощью которой убирается гальваническая связь между устройствами. Таким образом, энергия или сигналы будут передаваться от одной цепи к другой при отсутствии между ними какого-либо электрического контакта. Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Трансформаторная (индуктивная) развязка

Для того чтобы построить индуктивную развязку, следует использовать магнитоиндукционные устройства – трансформаторы. Его конструкция может быть с сердечником или без сердечника. Оборудование цепей гальваноразвязкой индуктивного типа осуществляется с помощью трансформаторов, у которых коэффициент трансформации составляет единицу.

К источнику сигнала подключается первичная катушка, а вторичная соединяется с приемником. На этом принципе гальванические развязки трансформаторного типа служат основой для создания магнитомодуляционных устройств.

Выходное напряжение, возникающее во вторичной обмотке, напрямую связано с напряжением на входе трансформаторного устройства. В связи с этим, индуктивная развязка имеет серьезные недостатки, почему и ограничивается ее применение:

• Невозможно изготовить компактное устройство из-за существенных габаритных размеров трансформатора.
• Частота пропускания ограничивается частотной модуляцией самой развязки.
• Помехи, возникающие во входном сигнале, снижают качество сигнала на выходе.
• Подобная трансформаторная гальваническая развязка может нормально работать только при наличии переменного напряжения.

Существуют также др:

• оптоэлектронная развязка;
• диодная оптопара;
• развязка транзисторная оптопара,

Читать также:

• Как самому сделать разделительный трансформатор из сетевого трансформатора ТС-250
• Разделительные трансформаторы для медицинских учреждений
• Трансформатор разделительный условия подключения и эксплуатации

Видео: Уходим от потенциала фазы.

Польза разделительного трансформатора 220/220 вольт.

Разделительный трансформатор 220в / 220в

Что значит трансформаторная гальваническая развязка

В электронике и электротехнике используется большое количество схем, в которых требуется изолировать или отделить высокое силовое напряжение от низкого напряжения управляющих цепей. За счет этого создается своеобразная защита низковольтных устройств от влияния высокого напряжения. То есть, в таких цепях уже нет течения обычного электрического тока. В таких случаях, при отсутствии тока, между устройствами возникает большое омическое сопротивление, вызывающее разрыв цепи.

Данную проблему успешно решает гальваническая развязка, с помощью которой убирается гальваническая связь между устройствами. Таким образом, энергия или сигналы будут передаваться от одной цепи к другой при отсутствии между ними какого-либо электрического контакта.

Применение гальванических развязок дает возможность бесконтактного управления, обеспечивает надежную защиту людей и оборудования от поражения электротоком.

Трансформаторная (индуктивная) развязка

Для того чтобы построить индуктивную развязку, следует использовать магнитоиндукционные устройства – трансформаторы. Его конструкция может быть с сердечником или без сердечника. Оборудование цепей гальваноразвязкой индуктивного типа осуществляется с помощью трансформаторов, у которых коэффициент трансформации составляет единицу. К источнику сигнала подключается первичная катушка, а вторичная соединяется с приемником. На этом принципе гальванические развязки трансформаторного типа служат основой для создания магнитомодуляционных устройств.

Выходное напряжение, возникающее во вторичной обмотке, напрямую связано с напряжением на входе трансформаторного устройства. В связи с этим, индуктивная развязка имеет серьезные недостатки, почему и ограничивается ее применение:

• Невозможно изготовить компактное устройство из-за существенных габаритных размеров трансформатора.
• Частота пропускания ограничивается частотной модуляцией самой развязки.
• Помехи, возникающие во входном сигнале, снижают качество сигнала на выходе.
• Подобная трансформаторная гальваническая развязка может нормально работать только при наличии переменного напряжения.

Существуют также др:

• оптоэлектронная развязка;
• диодная оптопара;
• развязка транзисторная оптопара,

Читать также:

• Как самому сделать разделительный трансформатор из сетевого трансформатора ТС-250
• Разделительные трансформаторы для медицинских учреждений
• Трансформатор разделительный условия подключения и эксплуатации

Как сделать аппарат самому?

Что такое трехфазный трансформатор тока, схема подключения, конструкция и типы

Изготовить маломощную конструкцию возможно самостоятельно. Для этого необходимо разместить две полуобмотки на идентичных каркасах. Каждая катушка разделяется на две равные части.

Работать оборудование будет от сети 220В. Последовательно требуется соединить две полуобмотки. Необходимо снять напряжение с точек на вторичной катушке. На холостом ходу оно должно уменьшиться до уровня 216 В. Каркас может быть при этом корпусным.

Чтобы проверить работу аппарата, необходимо подсоединить обычную лампу к контактам. Лучше выполнить подключение к сети 36 В. Можно также встроить в механизм дроссель или стабилизатор.

Модель должна быть небольшая. Это облегчит процесс ее создания. Создавать представленное оборудование самостоятельно позволяется только тем мастерам, которые имеют некоторый опыт работы с электрикой.

Применение в различных сферах деятельности аппаратуры, способной увеличить безопасность эксплуатации различных электрических устройств, инструментов и машин, крайне необходимо. Это позволяет в полном объеме выполнять общепринятые правила охраны труда, пожарной безопасности.

Комплектация медицинского трансформатора

Силовое оборудование медицинского трансформатора производится в виде напольного блочного агрегата, представляющего собой цельную щитовую конструкцию.

Для изготовления всех элементов корпуса разделительного медицинского трансформатора используется высокопрочная нержавеющая сталь, поверхность которой обрабатывается стойким к износу полимерным составом.

Данная техника сертифицируется согласно ГОСТ 50571.28, ГОСТ 30030-93 и соответствует нормативам инструкции РТМ 42-2-80. В стандартную комплектацию однофазного устройства включается ряд следующих компонентов:

1.  трансформатор;
2.  входная и выходная автоматика;
3.  система плавного пуска;
4.  индикаторы нормального и аварийного режима работы;
5.  система для контроля нагрузок, температуры и изоляции;
6.  РЕ шина.

Соответственно, трехфазные изделия – это набор из трех трансформаторов.

Техника, обслуживающая особо ответственные объекты, требует сверхнадежного и качественного сервиса. Поэтому к ней можно подключать до шести пультов ПДК, размещаемых в разных точках, реализующих комфортный доступ и работу специалистов.

Посты дистанционного контроля комплектуются световыми и аудио индикаторами, показатели которых отражают работу станции, а также дисплеями для наблюдения за нагрузочными величинами. По желанию заказчика пульты управления ПДК выпускаются в двух модификациях – навесной и встроенной.

Первый вариант поста ПДК для медицинских разделительных трансформаторов имеет накладной пластиковый корпус и подключается посредством провода, проходящего через дальнюю стенку. Встраиваемый пульт имеет металлический корпус, который вставляется в настенную нишу и рассчитан на обработку санитарными растворами.

Также в комплектации силовых установок предусмотрен выход для синхронизации с системой SCADA («Умная больница»). Для монтажа трансформаторного оборудования в медучреждениях используются следующие площади: подсобные электрощитовые пространства, ниши коридоров, палаты интенсивной терапии или хирургические операционные.

Читать также:

• Разделительные трансформаторы 220V на 220V
• Принцип действия трансформаторов безопасности
• Как самому сделать бытовой разделительный трансформатор

В чем заключается защитное действие разделительного трансформатора, принцип работы

Трансформатор тока: принцип работы для измерения параметров электросетей

Устройство и принцип работы разделительного трансформатора ничем принципиально не отличается от принципа работы трансформатора; устройством осуществляется такое же преобразование электроэнергии.

На общем магнитопроводе устройства размещены две обмотки из одного и того же изолированного провода с одинаковыми намоточными характеристиками. Электрическая мощность синусоидальной гармоники пропускается через первичную обмотку, на основе законов электромагнитной индукции преобразуется во вторичной. Вектор напряжения в выходных цепях вторичной обмотки повторяет полностью параметры первичного. Конечно, если учесть классы точности метрологических измерений, то определенные погрешности по величине и углам существуют. Однако, это чистая теория; при эксплуатации погрешности не учитываются.

как работает трансформатор безопасности

В этом случае возникновение электрического пробоя на корпус не вызывает перегрузок по току, а сам прибор остается в рабочем состоянии. При случайном прикосновении человека к части устройства, аварийно находящегося под напряжением, ток утечки не превысит жизненно опасного порога и трагедии не случится.

Действующие нормативы и правила безопасности в России и Европе также предписывают устанавливать их в особо опасных пространствах, где присутствует мелкозернистая токопроводящая пыль, имеются стены и полы из металла, а также в подземных сооружениях, укомплектованных местным освещением, автоматикой и сигнализацией.

Поскольку вторичная электрическая цепь распределителя не связана с землей, к нему подключают оборудование, которое также не соединяется с землей. В зависимости от показателей мощности и назначения, к однофазным понижающим разделительным трансформаторам подсоединяют электроинструменты, полупроводниковые преобразователи станков и лифтов, а также другую аппаратуру. См. Трансформатор разделительный 220/220 В

Трехфазные агрегаты чаще всего используют для питания и локальной защиты систем управления и мобильных комплексов, вычислительной техники и оборудования, задействованного в медицине, химической, машиностроительной, горнодобывающей и железнодорожной промышленности.

В числе главных преимуществ применения разделительного трансформатора  можно отметить:

• обеспечение безопасности людей;
•  увеличение срока эксплуатации оборудования;
•  возможность монтажа во встроенные подстанции;
•  фильтрация высокочастотных гармоник;
•  уменьшение замыкающих токов;
•  малошумная эксплуатация;
•  стойкость к воздействию влажности, грязи, плесени;
•  минимальные затраты на обслуживание.

Предназначение бытовых трансформаторных разделителей

Как проверить трансформатор при помощи мультиметра

Конструкция медицинского трансформатора разделительного.

Кардинальным решением в части обеспечения электробезопасности в помещениях, подобным ванной или подвалам, является запрет на установку в них розеток, соединяющихся непосредственно с питающей электросетью.

В этом случае недалеко от розетки устанавливается разделительный трансформатор (РТ), задача которого состоит не в преобразовании напряжения в сторону повышения или понижения, а всего лишь изолировать использующий сетевую электроэнергию прибор от самой сети.

В целях безопасного пользования той же розеткой в ванной РТ обмоткой первичной запитывается от энергосети 220 В, а своей обмоткой вторичной присоединен к розетке. Таким образом осуществляется гальваническая развязка системы питающей энергосети и прибора пользования. Принцип работы РТ иллюстрирует условная схема его подключения и приборов пользования.

Вторичную обмотку РТ и подсоединенные приборы заземлять запрещено! Заземляется только кожух (корпус) трансформатора.

ТИПЫ РАЗДЕЛИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ

Не существует принципиальной конструктивной разницы между силовыми трансформаторами напряжением до 1000 вольт общего назначения и трансформаторами, применяемыми для разделения электрических цепей, то есть, разделительными.

Любой трансформатор обеспечивает гальваническую развязку между первичными и вторичными цепями напряжения по определению.

ГОСТ 30030-93 не предъявляет к разделительным трансформаторным устройствам особых конструктивных требований, которым не удовлетворял бы обычный силовой трансформатор. Так, наличие не менее чем двойной изоляции между электрическими цепями первичной и вторичной обмоток присутствует в любом трансформаторе, а не только в разделительном.

Таким образом, разница заключена только в функциональном назначении устройств.

Разделительные трансформаторы могут быть понижающими, повышающими, а также имеющими коэффициент трансформации 1. Наиболее часто встречаются разделительные устройства этого типа, преобразующие напряжение без изменения его величины, например 220/220 В, 380/380 В.

Изменение уровня напряжения в процессе разделительной трансформации осуществляется с целью обеспечить питанием электроприборы, требующие других номиналов напряжения, отличных от сетевого.

Преобразователи напряжения, служащие в качестве источников питания цепей сверхнизкого напряжения классифицируются ГОСТ как безопасные разделительные трансформаторы. Сверхнизким считается электрическое напряжение, уровень которого не превышает 50 вольт.

Такие источники напряжения могут использоваться для подключения следующих устройств:

• ламп переносного типа;
• низковольтного ручного электроинструмента и аппаратуры;
• детских электрифицированных игрушек.

МЕДИЦИНСКИЕ РАЗДЕЛИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ

Отдельную категорию приборов представляют разделительные медицинские трансформаторы. Применение этих устройств обусловлено особыми требованиями, предъявляемыми к организации цепей электропитания отдельных медицинских учреждений.

Помещения медицинских учреждений разделены на несколько групп по признакам опасности нарушения режима электропитания и общей электробезопасности.

В частности, помещения, относящиеся к группе 2 (операционные и реанимационные отделения, а также другие помещения, имеющие системы жизнеобеспечения) требуют обязательного применения электрических цепей питания с изолированной от земли нейтралью. Выполнение этого требования достигается путём применения специализированных медицинских трансформаторов.

Электроснабжение системы IT медицинских объектов 2 группы должно также сопровождаться применением устройств автоматического контроля изоляции электрических цепей от земли.

Это объясняется малой величиной токов утечки на землю, возникающих в сетях IT при однофазных замыканиях на землю. Проблема обнаружения повреждений такого рода в сетях с изолированной от земли нейтралью и стала причиной отказа от массового их применения.

При замыкании на землю одной из фаз режим работы оборудования практически не изменяется, уровень напряжения остаётся в норме, поэтому электросеть может длительно находиться в таком состоянии. Однако прикосновение к частям находящимся под напряжением как прямое, так и косвенное перестаёт при этом быть безопасным.

Применение же сложной высокочувствительной автоматики, к которой относятся системы контроля изоляции цепей электроснабжения для массового потребителя практически невозможно.

Кроме этого, сложность применения систем электроснабжения IT заключается в необходимости постройки заземляющего устройства на стороне потребителя. Корпуса оборудования в случае применения IT должны быть соединены с землёй.

Как устройство защищает электроприборы

Наши жилища наполнены бытовой техникой и аппаратурой, которые подключены к электросети. Сами по себе электроприборы безопасны в обращении, что обеспечено производителями еще при их изготовлении и гарантируется соответствующими сертификатами качества.

Однако ряд неблагоприятных факторов, воздействующих на приборы и сетевую проводку в каждом отдельном помещении, способен ухудшить их изоляцию и создать условия для прохождения тока через человеческое тело, что приведет к электротравме. К таким факторам относятся:

• высокая температура;
• влажность в воздухе и в местах прохождения проводки;
• наличие металлоизделий с неустойчивым заземлением;
• механические повреждения изоляции.

Компактный разделительный трансформатор.

При утечке электротока напряжение появляется на металлических поверхностях не только самих приборов, но и на трубопроводах или на других металлических предметах, окружающих пользователя.

Наиболее высока вероятность поражения током в ванной. Поскольку в ней присутствуют все негативные факторы воздействия на изоляцию.

Поражений от электрического тока удается избежать применением защитных мер. Это надежное заземление корпусов электроприборов, чтобы в случае случайных пробоев изоляции опасные токи проходили через цепи заземления.

Также защищаются использованием УЗО или дифференциальных автоматов во входных цепях подключения нагрузки, отключающих сеть в случае возникновения утечек на землю.

Такие меры защиты основаны на том, что земля для всех потребителей электроэнергии является частью электрической цепи. Защитное электрическое заземление просто шунтирует контур, который может возникнуть между фазой, случайно попавшей на корпус электрооборудования и землей через человеческое тело при случайном соприкосновении.

Другим способом защиты будет исключить связь земли с электрической сетью и достичь этого удается путем полной гальванической развязки первичных и вторичных электрических сетей. Добиваются этого путем применения безопасных разделительных трансформаторов, устройства которых коснемся ниже.

Специфика некоторых бытовых приборов типа стиральной машины или фена требует постоянного их подключения к энергосети в условиях повышенной влажности, что повышает степень риска поражения током от неисправного прибора или пробитой проводки.

Случайные прикосновения к проводящим фазам и к нулевому проводу приведут к трагическим последствиям. Напряжение 220 В из питающей энергосети формируется по схеме соединения всех трех цепей при разности потенциала 380 В между ними с нулевым проводом, который соединен (заземлен, как принято говорить в обиходе) с потенциалом в землю.

Схема подключения разделительного трансформатора и приборов к нему.

Такая схема предопределяет наличие фазного напряжения между каждым из трех сетевых линейных проводов (в просторечии именуемых фазами) и нулевым (нейтральным) — землей. При нарушенной изоляции проводника фазное напряжение переходит на корпус бытового прибора.

Одновременное касание пользователем такого «пробитого» корпуса и заземленных металлических предметов типа батарей отопления, смесителя или водопроводного крана провоцирует прохождение электротока через человеческий организм со всеми травматическими последствиями.

Разделительный трансформатор и его принцип работы

Трансформаторы напряжения необходимы для того, чтобы защитить вашу технику. Безопасный разделительный понижающий трансформатор производства АВВ не использует заземление. Если вы решите к нему прикоснуться, тогда он не принесет никакого труда. Это происходит благодаря тому, что обмотки значительно отдалены друг от друга. Единственное что вам нельзя делать, так это прикасаться к обмотке. В результате этого вас может ударить током.

Обычно это устройство используют для сети напряжение в которой составляет 120 Вольт. Минимальное напряжение в этом случае не должно быть меньшим 24 Вольт. При работе устройства будет создана гальваническая развязка сверхнизкого напряжения. Этот эффект удалось достигнуть благодаря специальному разделению обмоток. На стальной сердечник будет наматываться обмотка и между ней возникнет магнитное поле. Индуционирование тока, который получиться будет происходить во второй обмотке.

Основным преимуществом этого трансформатора считается то, что он способен предотвратить резкие перепады напряжения в электросети. Благодаря этому он также защищает вашу аппаратуру от скачков напряжения.

Оцените статью:

Трансформатор гальванической развязки 220в

Разделительные трансформаторы выпускаются:. Трансформаторы выпускаются на различные виды напряжения согласно опросного листа заказчика. В числе прочих наиболее часто встречаются типовые комбинации:. Система контроля рекомендуется к применению при питании нагрузки в режиме изолированной нейтрали. В случае отсутствия в комплектации блока БКИТ возможно оснащение изделия термовыключателем. В процессе эксплуатации трансформатора может возникнуть ситуация срабатывания термовыключателя при превышении температуры трансформатора выше градусов С.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Разделительный трансформатор защищает ли от поражения током.
• Разделительные трансформаторы «Штиль» 220/220 В
• Разделительный трансформатор
• Разделительные трансформаторы 220-220
• Разделительный трансформатор 220В/220В, 380В/220В, 380В/380В, 220В/12В
• Разделительный трансформатор ТР1-220/220-0,25
• Разделительный трансформатор 220 В, 400 ВА для ИБП
• Разделительные трансформаторы 220 на 220 вольт
• Понижающий разделительный трансформатор 400/220В
• Разделительный трансформатор 220В/220В

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Устройство для безопасной проверки приборов. Гальваническая развязка. (PCBWay)

Разделительный трансформатор защищает ли от поражения током.

Трансформатор будет являться разделительным, если его вторичная обмотка не заземлена. Обычно используются трансформаторы с коэффициентом трансформации равным 1. Допускается подключение к одному трансформатору только одного потребителя.

При возникновении пробоя электрического тока на корпус электрооборудования отсутствует искрение, оборудование находится в рабочем состоянии. Возникающие при этом токи утечки не являются опасными для человека и не приводят к выходу из строя электрооборудования. Разделительные трансформаторы применяются там, где необходима гальваническая развязка первичной и вторичной нагрузка цепей, а также изоляция подключаемого оборудования от контура заземления.

Электрооборудование рекомендуется подключать в сеть, для повышения электробезопасности, увеличения надежности и срока службы, через разделительный трансформатор.

По желанию заказчика трансформаторы могут быть оснащены экраном между первичной и вторичной обмотками, заземление которого многократно усиливает разделяющие свойства трансформатора. Разделительные трансформаторы могут применяться для питания любого электрооборудования мощностью от ВА до 45 кВА. Средняя: 5 2 оценки. Наличие: под заказ.

Уточнить цену. Поделиться в социальных сетях. Стоимость доставки до терминала транспортной компании — бесплатно.

Возможна адрессная доставка по Москве. Похожие приборы. Код: Трансформатор НТМИ Встроенный трансформатор тока ТВ. Трансформатор ОЛ

Разделительные трансформаторы «Штиль» 220/220 В

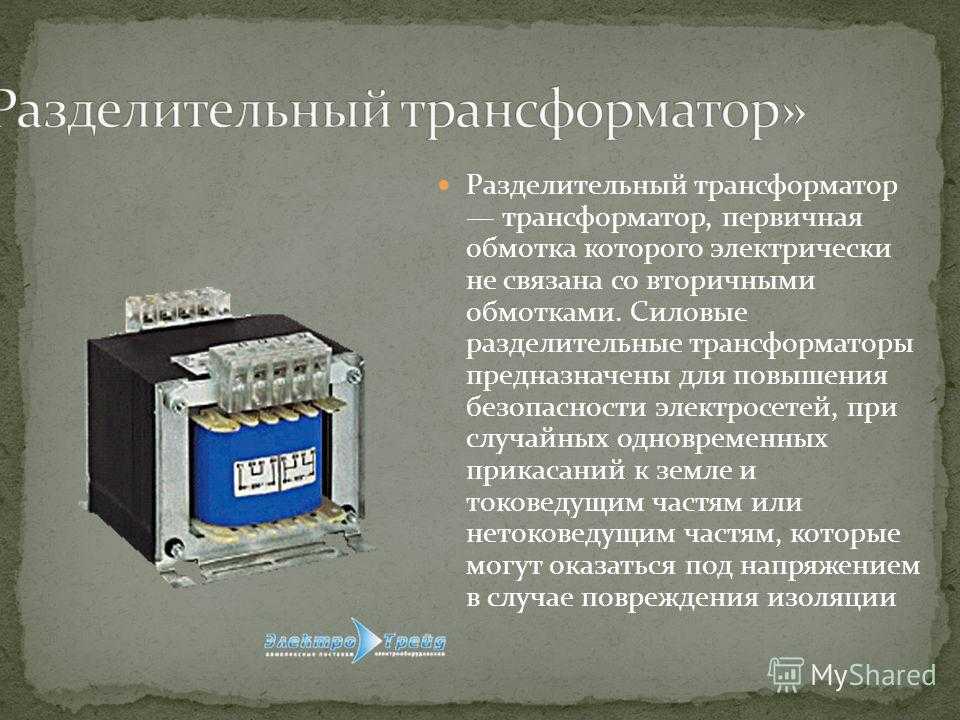

Разделительный трансформатор — трансформатор , первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей: двойной или усиленной изоляции , или основной изоляции и защитного экрана. Безопасный разделительный трансформатор — разделительный трансформатор, предназначенный для питания цепей с наибольшим рабочим напряжением не более 50 В переменного и В постоянного тока п. Трансформатор будет являться разделительным, если его вторичная обмотка не заземлена. Обычно используются трансформаторы с коэффициентом трансформации 1.

Купил гирьки, начинаю делать трансформатор гальванической развязки в · Купил гирьки, начинаю делать трансформатор гальванической.

Разделительный трансформатор

Разделительный трансформатор своими руками. Здесь будет пример того — как перемотать вторичную обмотку трансформатора своими руками. Разделительный трансформатор. Такие трансформ.. Разделительный трансформатор х вольт Ремонт электроники своими руками. Разделительный трансформатор для удобства и безопасности при ремонте электронных устройств, питающихся напряжением вольт. Разделительный трансформатор на основе трансформатора ОСМ1- 0.

Разделительные трансформаторы 220-220

Запомнить меня. Забыли пароль? Зарегистрироваться После регистрации на сайте вам будет доступно отслеживание состояния заказов, личный кабинет и другие новые возможности. Разработка и производство оборудования для автономного и резервного электропитания. Заказать звонок.

Устройство и принцип работы разделительного трансформатора ничем принципиально не отличается от принципа работы трансформатора; устройством осуществляется такое же преобразование электроэнергии.

Разделительный трансформатор 220В/220В, 380В/220В, 380В/380В, 220В/12В

Если вы планируете приобрести разделительный трансформатор, тогда помните, что это устройство предназначается для преобразования напряжения и переменного тока. Именно эти устройства могут использовать на входе и на выходе одинаковое напряжение. В этой статье мы предоставили вашему вниманию подробную информацию. Если вы не знаете, как выглядит разделительный трансформатор, тогда в этой статье вы сможете найти эту информацию. Трансформаторы напряжения необходимы для того, чтобы защитить вашу технику.

Разделительный трансформатор ТР1-220/220-0,25

Подходит для подключения приборов с американской плоской , европейской толстой , английской тройной вилками в таких странах, как Россия, страны западной европы, Египет, Норвегия, Израиль, Сирия, Турция и т. Самый лучший переходник с американской вилки. ЕВРО-1М подходит для качественного подключения приборов с американской плоской и европейской толстой вилками. Параметры по усилию контактного зажима дают очень качественное соединение и обеспечивают надежную работу электрических устройств разной мощности и назначения. Гальваническая развязка обеспечивает долговечную, безопасную и надежную работу подключаемых приборов. А именно, зачем он необходим, ведь значение напряжения на входе и на выходе одинаково?

Оборудование осуществляет гальваническую развязку цепи питания газового котельного оборудования от сети питания ~ В, с последующим .

Разделительный трансформатор 220 В, 400 ВА для ИБП

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

Разделительные трансформаторы 220 на 220 вольт

ВИДЕО ПО ТЕМЕ: Трансформатор разделительный 220В/220В мощность 630 Ватт продам.

Трансформатор будет являться разделительным, если его вторичная обмотка не заземлена. Обычно используются трансформаторы с коэффициентом трансформации равным 1. Допускается подключение к одному трансформатору только одного потребителя. При возникновении пробоя электрического тока на корпус электрооборудования отсутствует искрение, оборудование находится в рабочем состоянии. Возникающие при этом токи утечки не являются опасными для человека и не приводят к выходу из строя электрооборудования.

Внимание: ограниченное количество товара в наличии! Товар будет доступен c.

Понижающий разделительный трансформатор 400/220В

Устройство, которое предназначено для преобразования напряжения и переменного тока называется трансформатором ТР. Если устройство использует и на выходе, и на входе одинаковое напряжение тока, то это разделительный трансформатор. Все мы знаем, что благодаря прогрессу, у нас в доме находится огромное количество разнообразных токоприёмников, которые способствуют удовлетворению всех бытовых нужд: приготовлению пищи, уборке, досугу. Но также всем с детства известно, что нельзя прикасаться одновременно к двум проводникам фазы и нуля, иначе может случиться непоправимое. Для защиты человека от поражения электрическим током существует — заземление.

Разделительный трансформатор 220В/220В

Перейти к содержимому. Flight Система для сообществ IP. Вход Регистрация.

Трансформатор ТСТО-ГР 7кВА ВН/НН 380-220В трёхфазно-однофазный с гальванической развязкой

Трансформаторы ТСТО симметрирующие трёхфазно-однофазные ТСТО-ГР

с гальванической развязкой и ТСТО-НГР без гальванической развязки

Иногда возникает необходимость подключить мощную однофазную нагрузку к трехфазной сети. Самый простой путь — подключить нагрузку к любой из трех фаз (то есть между фазным проводом и нейтралью) — подходит далеко не всегда. Во-первых, это может привести к так называемому перекосу фаз, т.е. к возникновению существенной разницы между напряжениями разных фаз. Перекос фаз нарушает нормальную работу трехфазных приборов (например, электродвигателей), а также приводит к понижению или повышению напряжения питания однофазных потребителей. Во-вторых, во многих случаях разрешенная мощность сети ограничивается автоматическими выключателями («автоматами»), которые могут срабатывать при питании мощной однофазной от одной из фаз, даже если мощность однофазного потребителя не превышает разрешенную мощность трехфазной сети в целом.

Для решения указанных проблем можно использовать устройство, преобразующее трехфазное напряжение сети в однофазное. Помимо равномерного распределения нагрузки по фазам сети, устройство дополнительно может обеспечивать также гальваническую развязку нагрузки от питающей трехфазной сети, регулировать в некоторых пределах выходное напряжение.

Нами разработаны, запатентованы и производятся трансформаторы, преобразующие трёхфазную сеть в однофазную. Сокращенно такие трансформаторы называются ТСТО — трансформатор симметрирующий трёхфазно-однофазный. Трансформаторы производятся двух видов. В ТСТО с гальванической развязкой (ГР) выходные зажимы не имеют гальванической связи с питающей сетью; в ТСТО без гальванической развязки (обозначаются буквами НГР) выходные зажимы имеют гальваническую связь с питающей сетью. Цифры в наименовании указывают мощность в кВА. Так, например, обозначение ТСТО-20-НГР расшифровывается так: трансформатор симметрирующий трёхфазно-однофазный, не имеющий гальванической развязки с питающей сетью, мощностью 20 кВА.

ТСТО обеих разновидностей (как ГР, так и НГР) подключаются к питающей сети с помощью трех проводов, нейтральный провод не используется. Токи потребления по фазам распределяются в соотношении 1:2:1, или 25-50-25 %, при этом ток через нейтральный провод отсутствует.

При необходимости использования нейтрального провода он может быть соединен с одним из зажимов нагрузки, о чем указано в паспорте изделия.

При принятии решения о том, применять ли ТСТО с гальванической развязкой или без гальванической развязки, необходимо учитывать следующее.

Трансформатор без гальванической развязки (ТСТО-ХХ-НГР) можно применять в том случае, если имеется возможность разделить нейтральный провод сети и нейтральный провод потребителей (нагрузки) — последний будет подключаться к ТСТО. Если же нейтрали сети и нагрузки не разделять, то распределение тока по фазам может отличаться от заявленного, т.е. симметрирование может быть нарушено. При применении ТСТО с гальванической развязкой (ТСТО-ХХ-ГР) нейтрали сети и потребителей можно разделять, можно не разделять — распределение токов по фазам в любом случае будет соответствовать указанному в паспорте (1:2:1). Кроме того, ТСТО с ГР позволяет создать систему электропитания, не имеющую гальванической связи с землёй.

Таким образом, ТСТО с гальванической развязкой обладают большей универсальностью, но они являются и более дорогими – цена примерно в полтора раза больше.

Следует также учитывать, что потребляемая от сети полная мощность в 1,33 раза больше мощности, потребляемой нагрузкой от ТСТО.

В приведенных ниже таблицах приведены основные электрические и конструктивные параметры ТСТО.

ОСНОВНЫЕ электрические и конструктивные параметры ТСТО-ГР

Электрические и конструктивные параметры	Модель изделия
	ТСТО-7-ГР	ТСТО-10-ГР	ТСТО-16-ГР	ТСТО-20-ГР	ТСТО-30-ГР	ТСТО-40-ГР
Входное напряжение, В	380±10 %	380±10 %	380±10 %	380±10 %	380±10 %	380±10 %
Количество фаз на входе	3	3	3	3	3	3
Количество питающих проводов	3	3	3	3	3	3
Частота сети, Гц	50±2,5	50±2,5	50±2,5	50±2,5	50±2,5	50±2,5
Номинальная мощность нагрузки, кВА	7,0	10,0	16,0	20,0	30,0	40,0
Токи по фазам при полной нагрузке, А	11, 22, 11	16, 32 ,16	24, 48, 24	31, 62, 31	45, 90, 45	60, 120, 60
Активная мощность,  потребляемая трансформатором в режиме холостого хода, не более, Вт	70	80	110	140	200	230
Выходное напряжение, В	220±10 %	220±10 %	220±10 %	220±10 %	220±10 %	220±10 %
Ток нагрузки  номинальный, А	32	45	73	91	136	182
КПД, не менее, %	96,2	97,5	97,5	98	98	98
Габаритные размеры (ВхШхГ), мм	420*430*200	430*440*210	520*500*230	540*560*250	660*680*290	660*700*290
Масса, не более, кг	90	111	160	190	310	340

Габаритные и присоединительные размеры ТСТО

Наименование	Атах	В max	Нтах	с±1	Dtf	d
ТСТ0-5-НГР	310	140	330	110	190	10
ТСТ0-7-НГР	310	160	330	130	190	10
TCTO-IO-НГР	380	200	360	160	214	12
ТСТ0-16-НГР	400	205	420	160	234	12
ТСТО-20-НГР	420	205	430	160	234	12
ТСТО-25-НГР	420	230	500	190	234	14
ТСТО-ЗО-НГР	480	230	500	190	234	14
ТСТО-40-НГР	550	250	600	190	234	14
ТСТО-50-НГР	570	250	600	190	234	14
ТСТ0-7-ГР	430	210	420	160	234	12
ТСТО-Ю-ГР	440	210	430	160	234	12
ТСТ0-16-ГР	500	230	520	190	234	14
ТСТО-20-ГР	560	250	540	190	234	14
ТСТО-ЗОГР	660	290	660	220	340	14
ТСТО-40ГР	700	290	660	220	340	14

Кроме того, мы производим модель ТСТО в корпусе (ТСТО-20-ГРК), имеющую ряд дополнительных опций: регулирование выходного напряжения в небольших пределах, отключение нагрузки при снижении фазных напряжений или пропадании напряжения одной из фаз и пр. Модель ТСТО-20-ГРК в корпусе. Подробная информация об этом устройстве приведена в таблице ниже.

Технические характеристики и эксплуатационные параметры ТСТО-20-ГРК.

Параметры Значения параметров Электрические параметры Входное напряжение, В 380±10% Количество фаз на входе 3 Количество питающих   проводов 3 Частота  сети, Гц 50±2,5 Мощность нагрузки, кВА 20 Токи по фазам при полной нагрузке, А 32; 64; 32 Активная мощность, потребляемая изделием,  в режиме холостого хода, не более,  Вт 180 Выходное напряжение,  В 220±10% Пределы регулирования выходного напряжения +2 % Ток нагрузки при номинальной мощности и номинальном напряжении, А 91 Величина выходного напряжения, при котором происходит отключение цепи  нагрузки, В 180 В±2% Величина выходного напряжения, при котором происходит  включение цепи  нагрузки, В 190 В±2% Температура включения вентиляторов охлаждения, °С 80 КПД, не менее, % 97,5 Конструктивные характеристики Габаритные размеры (ВхШхГ), не более, мм 660*720*460 Масса,  не более, кг 225

Условия эксплуатации Климатическое исполнение УХЛ 3 (ГОСТ 15150) (эксплуатация в закрытых помещениях с температурой окружающей среды от -60 до +40ºС) Механические воздействия группа М13 (ГОСТ 17516. 1) Степень защиты IP 30 (ГОСТ 14254) Подробную информацию об изделии можно получить из паспортов,  размещенных здесь. В качестве примера приведены паспорта на изделия ТСТО-10-ГР и ТСТО-10-НГР. Паспорта на изделия другой мощности отличаются только значениями электрических и конструктивных параметров.

Трансформатор гальванической развязки 220в/220в в Комсомольске-на-Амуре: 125-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Трансформатор гальванической развязки 220в/220в

19 100

Трансформатор ТОРЭЛ ТТП 1500 220В/100В 13 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

Трансформатор ТОРЭЛ ТТП 120 220В/110В 1 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

12 600

Трансформатор ТОРЭЛ ТТП 500 220В/120В 4 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

16 750

Трансформатор ТОРЭЛ ТТП 1000 220В/120В 7,5 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

19 100

Трансформатор ТОРЭЛ ТТП 1500 220В/120В 11 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

19 100

Трансформатор ТТП 1500 220В/110В 12 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

16 750

Трансформатор ТОРЭЛ ТТП 1000 220В/110В 8,5 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

Трансформатор ТОРЭЛ ТТП 120 220В/100В 1,1 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

16 750

Трансформатор ТОРЭЛ ТТП 1000 220В/100В 9,5 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

Трансформатор ТОРЭЛ ТТП 120 220В/120В 1 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

12 600

Трансформатор ТОРЭЛ ТТП 500 220В/100В 4 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

12 600

Трансформатор ТТП 500 220В/110В 4 А с гальванической развязкой

ПОДРОБНЕЕЕще цены и похожие товары

9 491

9785

Понижающий трансформатор ОСМ Т 220-230/100 — 0,4 с гальванической развязкой Тип: Трансформатор,

В МАГАЗИНЕще цены и похожие товары

83 721

Опция для ИБП APC Трансформатор гальванической развязки для Smart-UPS RT 5000 ВА 230 В (SURT002)

ПОДРОБНЕЕЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-250 220В/12В 80-250Вт TDM, цена за 1 шт Цвет: Белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный ТЭ-60 220В/12В 20-60Вт нар. , цена за 1 шт Цвет: Белый, Built-in (*): Да,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-150 220В/12В 50-150Вт TDM, цена за 1 шт Цвет: Белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-200 220В/12В 70-200Вт TDM, цена за 1 шт Цвет: Белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-150 220В/12В 50-150Вт TDM SQ0360-0012

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-250 220В/12В 80-250Вт TDM SQ0360-0014

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный диммируемый ТЭ-200 220В/12В 70-200Вт TDM SQ0360-0013

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный ТЭ-150 220В/12В 50-150Вт TDM {SQ0360-0012} Тип: электронный, Цвет: белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный ТЭ-60 220В/12В 20-60Вт нар. {SQ0360-0001} Тип: электронный, Цвет: белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный ТЭ-250 220В/12В 80-250Вт TDM {SQ0360-0014} Тип: электронный, Цвет: белый,

В МАГАЗИНЕще цены и похожие товары

Трансформатор электронный ТЭ-200 220В/12В 70-200Вт TDM {SQ0360-0013} Тип: электронный, Цвет: белый,

В МАГАЗИНЕще цены и похожие товары

1 990

2390

Трансформатор напряжения понижающий ОСО / 250 ВА 220В 12В Тип: Трансформатор, Размер: Длина 13.700

В МАГАЗИНЕще цены и похожие товары

1 990

2390

Трансформатор напряжения понижающий ОСО 250 ВА 220В 36В Тип: Трансформатор, Размер: Длина 7.400

В МАГАЗИНЕще цены и похожие товары

1 990

2390

Трансформатор напряжения понижающий ОСО / 250ВА 220В 24В Тип: Трансформатор, Размер: Длина 13. 700

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

конструкция, принцип действия, технические характеристики

Напряжение 220 В небезопасно для человека. Случайное прикосновение к фазному проводу или к корпусу прибора, оказавшемуся под напряжением, может привести к летальному исходу, если человек стоит на земле или заземленной поверхности. Особую опасность представляют сетевой ток во влажных помещениях. Безопасную эксплуатацию оборудования обеспечивает разделительный трансформатор. Он применяется для развязки гальванической связи блока питания с сетевым напряжением, что сводит к нулю вероятность поражения током.

Конструкция и принцип действия

Главное отличие разделительного трансформатора – отсутствие гальванической связи между катушками, которые надежно отделены гальванической изоляцией. Обычно обмотки образующие первичную цепь трансформатора по параметрам идентичны обмоткам во вторичных цепях. В таком случае коэффициент трансформации для данного разделительного трансформатора равен 1. То есть, устройство используется исключительно для гальванической развязки. Пример разделительного аппарата смотрите на рис. 1.

Рис. 1. Разделительный трансформатор

Характерной особенностью трансформаторов этого типа является то, что цепи вторичных обмоток в разделительной трансформации не оборудуются защитным заземлением. С целью обеспечения надежности гальванической развязки применяют дополнительную изоляцию между катушками. В отдельных случаях витки первичных обмоток отделяют защитным экраном от вторичных обмоток или разносят их физически на разные части магнитопровода.

В остальном конструкция и принцип работы не отличается от трансформаторов других типов:

• на первичную обмотку поступает напряжение от сети;
• возникающая при этом магнитная индукция распространяется по всему магнитопроводу.
• ЭДС индукции возбуждает электрический ток в витках вторичной катушки.

Между напряжениями в катушках и токами существует зависимость: величины вторичных напряжений прямо пропорциональны первичным напряжениям, с коэффициентом пропорциональности k=W₂/W₁, а выходной ток обратно пропорционален току в первичной обмотке.

Благодаря отсутствию гальванической связи между катушками и отделению от цепи заземления первичной обмотки случайное прикасание к любому выводу вторичной катушки не приводит к поражению током. Остерегаться необходимо только одновременного касания разных выводов трансформатора.

Таким образом, при электрическом контакте с токоведущими частями оборудования запитанного от разделительного трансформатора электрическая цепь с землей не образуется, что исключает возможность поражения электротоком. Разделительные трансформаторы обеспечивают также защиту подключенных электроприборов при однофазных замыканиях. Если КЗ произойдет в первичной цепи, то вторичная цепь просто обесточивается. Однако для полной защиты в первичную цепь подключайте УЗО.

Назначение

Автономные силовые обмотки в основном применяются для отделения цепей электротехнических устройств от напряжений, поставляемых электрической сетью. При этом мощность нагрузки составляет от 100 Вт до 60 кВт. Электрические приборы, отделенные от питающей сети, получают дополнительную защиту, они безопаснее в обслуживании.

Разделительные трансформаторы применяются для подключения нагрузки в помещениях с условиями. повышающими уровень опасности поражения электрическим током. Такими сооружениями являются подвалы, ванные комнаты, и другие помещения с повышенной сыростью.

В целях безопасности делают гальваническую развязку оборудования применяемого в медицинских учреждениях. Подключать разделительный трансформатор целесообразно везде, где существуют повышенные требования к безопасности, там, где нет надежной изоляции с землей.

Разновидности

В электротехнике довольно часто используют понижающий трансформатор с гальваническим разделением цепей первичной обмотки и вторичной катушки.

Такого типа разделительный понижающий аппарат позволяет решить две задачи:

• понизить напряжение до требуемого уровня;
• обеспечить безопасную эксплуатацию оборудования.

Семейство силовых трансформаторов включает в себя серии однофазных трансформаторов, обладающими различными номинальными мощностями. Промышленные силовые агрегаты обычно бывают внушительных размеров и устанавливаются стационарно в специальных боксах (см. рис. 2).

Рис. 2. Промышленный разделительный трансформатор

Существуют компактные переносные устройства (см. рис. 3).

Применение переносных трансформаторов удобно в тех случаях, когда электрооборудование не может быть установлено стационарно, а используется периодически. Например, при использовании электроинструмента в кабельных колодцах, в подвалах и т.п. При номинальных первичных напряжениях эти устройства стабильно работают. Они хорошо защищены от воздействия влаги и прочих влияний окружающей среды.

Рис. 3. Переносной разделительный агрегат

Во входных сигнальных блоках, а также в других цепях электронного оборудования применяются малогабаритные, высокочастотные импульсные трансформаторы.

По конструкции сердечника сетевой трансформатор чаще всего бывает стержневого типа. Встречаются также тороидальные модели.

Рис. 4. Тороидальный разделительный трансформатор

Технические характеристики

Промышленность поставляет на рынок множество моделей с различными характеристиками. Запомнить их просто невозможно. Да в этом нет необходимости. Большинство характеристик будут интересны только узким специалистам.

Для практических целей достаточно знать основные параметры трансформатора. Обычно эти параметры указаны в паспорте устройства.

При выборе разделительного трансформатора обращайте внимание на следующие основные характеристики:

• номинальная мощность;
• частота тока;
• первичное напряжение;
• выходное (вторичное) напряжение;
• условное обозначение схемы соединения обмоток;
• напряжение в режиме короткого замыкания;
• тепловые потери при коротком замыкании;
• ток в режиме холостого хода;
• тепловые потери при работе в режиме холостого хода;
• габаритные размеры.

Номинальная мощность должна совпадать или немного превышать мощность нагрузки. Первичное напряжение должно соответствовать параметрам первичной сети, а вторичное – напряжению питания подключаемых электроприборов. При выборе импульсных трансформаторов обращайте внимание на частоту тока.

Характеристики, выделенные курсивом важны, но для их понимания требуются более глубокие познания в сфере электротехники.

Порядок подключения

Однофазное напряжение формируется методом подключения одной из фаз к нулевому проводу через нагрузку. В нашем случае нагрузкой служит первичная обмотка. Поэтому, когда фазный ток попадает на корпус прибора, то при его касании и одновременном контакте с заземленным предметом, через тело оператора проходит электрический ток.

Применение метода гальванической развязки исключает такую возможность, так как вторичная обмотка не заземлена. Поэтому, перед подключением убедитесь, что вы действительно имеете дело с разделительным трансформатором. Для этого тестером проверьте отсутствие соединения вторичной обмотки с корпусом и с витками первичной обмотки.

В том случае, если вторичная обмотка одна, а обе катушки физически разнесены на разные части сердечника, можно обойтись визуальным осмотром. В противном случае проверка обязательна. Заметьте, что между вторичными обмотками (если их несколько) гальваническая связь может существовать, и это нормально.

Пример схемы подключения приведен на рисунке 5. Обратите внимание, что корпус подключенного оборудования в первичную цепь на этой схеме заземлен. Кроме того, того, чтобы усилить защиту применено УЗО. Если вы используете переносной или стационарный разделительный трансформатор то заземлять оборудование во вторичной цепи не нужно.

Рис. 5. Схема подключения

Разница потенциалов между фазой и землей в первичной цепи составляет 220 В, в то время, как в защищенной цепи напряжение между фазой и землей нулевое.

Подключайте нагрузки, мощность которых не превышает номинала трансформатора. Несоблюдение этого правила может привести к перегреву обмоток, что чревато разрушениями изоляции.

Использованная литература

• Тихомиров П.М. «Расчет трансформаторов» 1976
• И С. Таев «Основы теории электрических аппаратов» 1987
• Г. Н. Александрова «Теория электрических аппаратов».   1985
• Г. Н. Александрова «Теория электрических аппаратов». 1985

Морской изоляционный трансформатор от WMJ Marine

Anchor & Docking Autopilot Accessories CABIN/ GLAY/ DOCKER SINDICE . Рыбалка и парусный спорт GPS и картплоттер Инструмент Освещение Морской радар Навигатор Приборы для активного отдыха Сантехника и насос Безопасность Рулевое управление и управление Троллинговый мотор Заводское восстановление Специальные предложения Скидка месяца Новые продукты Корзина Как заказать Связаться с нами Отзывы Политика конфиденциальности Отправить мне дополнительную информацию Учебники по продуктам Ссылки производителя Ссылка на нас Государственный заказ Подпишитесь на рассылку новостей Главная > Электроснабжение > Контактное лицо службы технической поддержки: Хаббелл по телефону (800) 288-6000: Mastervolt at (800) 307-6702 : Victron (207) 354-0493 Victron Isolation Transformer 3600W Auto 115 /230 В Абсолютно новый с заводской гарантией List Price: $US 991. 00 Our Price: $US 842.35 Victron Isolation Transformer — 2000W — 115/230 VAC Brand New with Factory Warranty List Price: $US 588.00 Our Price: $US 499.80 Victron Autotransformer — Split Phase 120/240V — 100AMP Новая с заводской ценой . Hubbell 50AITW 15kVA 60Hz 50Amp Изолирующий трансформатор Белый (Грузовые перевозки) Совершенно новый с заводской гарантией0017 Our Price: $US 2,099.00 Hubbell 100AITW 25kVA 60Hz 100Amp Isolation Transformer White (Truck Freight) Совершенно новый с заводской гарантией Цена по прейскуранту: 4 092,00 долларов США Наша цена: 2 499,00 долларов США Hubbell 50aitssb 15KVA 60HZ 50AMP Transformer с Boost (грузовик) Новая с фаворитом . Hubbell 100AITSSB 25kVA 60Hz 100Amp Isolation Transformer With Boost (Truck Freight) Brand New with Factory Warranty List Price: $US 15,302.00 Our Price: $US 9,399.00 Mastervolt Mass GI 3.5, 90-255V Input & Output 16A Изолирующий трансформатор 88000355 Новый с заводской гарантией Цена по прейскуранту: 1477,00 долларов США Наша цена: 1249,00 долларов США 7 9017 9017 8 80012 Mastervolt Mass GI 7, 90-255V Input & Output 32A, Isolation Transformer 88000705 Brand New с заводской гарантией. 0138 Brand New with Factory Warranty List Price: $US 6,900.00 Our Price: $US 6,669.00 **Цена может быть изменена в любое время без предварительного уведомления. Мы не несет ответственности за опечатки. Любые продукты могут быть снят с продажи в любое время. ** Все товары, продаваемые здесь, абсолютно новые, если не указано иное. В противном случае и приходите с полной гарантией производителя ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая ди-н-гексилфталат (DnHP) который, как известно штату Калифорния, наносит репродуктивный вред, и Винилхлорид, который, как известно в штате Калифорния, вызывает рак. За более подробную информацию можно найти на P65Warnings. ca.gov. _____________________________________________________________________________ Твитнуть @wmjmarine __________________________________________________________________________________________ Пожалуйста, свяжитесь с нами по электронной почте [email protected] или позвоните нам по телефону __________________________________________________________________________________________   Рейтинг клиентов Самые популярные Мы предлагаем онлайн-отслеживание доставки 256-битное шифрование Корзина для покупок Вся личная информация отправлено зашифровано и на 100% безопасно __________________________________________________________________________________________ __________________________________________________________________________________________ Рекомендуемый сайт: WMJ Marine на Facebook   | WMJ морской в Ссылка  | WMJ морской в Твиттер | Магазин морской электроники Спасибо, что посетили WMJ Marine для вашего Лодочное оборудование и Морская электроника

jpg» cellpadding=»0″ cellspacing=»0″ border=»0″>

. Продукты Distribution . 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7.0053 Inverter Charger Marine Battery Charger Inverters (DC to AC) Charger/Inverter Accessories DC to DC Voltage Converters Power Pack Ice Maker Galvanic Isolator Выключатель батареи Морской поиск, прожектор и прожектор Морской регулятор мощности Изолятор батареи Выключатель цепи Клеммы Вольтметр лодки и Ammeter Электрические аксессуары Hatch & Port Light & Videilation Marine Cables & Connector & Plugs Light и вентиляционный Держатель предохранителя Морские обогреватели Подводные светодиодные фонари

Главная | Якорь и стыковка | Автопилот | Аксессуары для лодок | каюта/камбуз/палуба | Связь | Электроснабжение | Электроника | Детали двигателя | Искатель рыбы | Рыбалка и парусный спорт | GPS и картплоттер | Инструмент | Освещение | Морской радар | Инструмент навигации | Наружные шестерни | Сантехника и насос | Безопасность | Рулевое управление и контроль | Троллинговый мотор | Восстановленный завод | Специальные предложения | Скидка месяца | Новые продукты
Политика нашей компании | Политика конфиденциальности | Корзина для покупок

Marine Supply Specialist, USA — WMJ Marine Corporation Copy Right: WMJ Marine Corporation 2004-2022

Hospital-Grade Isolation Transformer, 600W, 6 Outlet, C14/C13

Der 115 /230 В, 600 Вт, 50/60 Гц. Er kann entweder für Aufwärtsspannungs-, Abwärtsspannungs- oder Durchgangsspannungsbetrieb konfiguriert werden Neben seiner Netztrennung und seinem kontinuierlichen EMI/RFI-Leitungsrauschfilter unterdrückt er mit seiner Überspannungsschutzeinstufung von 240 Joules zuverlässig Überspannungen, um eine Beschädigung angeschlossener Geräte zu verhindern.



Ein integrierter niederohmiger Trenntransformator sorgt für eine vollständige Trennung von der eingehenden Wechselstromleitung. Die Faradaysche Abschirmung reduziert den Gesamtleckstrom IS600HGDV und der angeschlossenen Geräte auf Werte von Weniger als 50 Mikroampere. Gleichzeitig werden Schalttransienten des Versorgungsnetzes und Oberschwingungen, die von anderen Verbrauchern vor Ort erzeugt werden, beseitigt, und die Auswirkungen von Überspannungen im Zusammenhang mit dem Versorgungsnetz reduziert.



Das Transformatorfiltern sorgt für eine kontinuierliche Gleichtaktrauschunterdrückung ohne Verschleißteile. Der IS600HGDV reduziert Ringwellen- und Kombinationswellen-Prüfspannungsspitzen von 6000 V gemäß IEEE 587 Kategorie A und B auf Gleichtaktspannungen von lediglich 0,5 V.



Die Komponenten werden an sechs C13-Steckdosen mit Überlastschutz und einem beleuchteten Ein-/Ausschalter angeschlossen . Надежные Ganzmetallgäuse Wird Installations bereit für jede industrielle, medizinische, Büro-, Netzwerkoder Audio/Video-Umgebung versendet. Erfordert ein C13-AC-Eingangskabel mit landerspezifischem Stecker (отдельный erhältlich)

УБЕРБЛИК

UPC-Code	037332200006
Effizienz	96%
Nennspannung/Nennfrequenz	115/230 варта 50/60 HZLENGE).
VA / Kapazität (watt)	600
Transformatortyp	Ausführung für Denedizinischen Bereich, Niedrige Impedans-Leitungstrennung (decggangen ouster-aufrehration aufrehrast0011

ЭИНГАНГ

Eingangsnennspannungsbeschreibung	115/230 VAC (Auswahl durch Installation der Sicherung des Eingangsleistungsmoduls) Betriebseingangsspannungsbereich 100-125 Vac oder 200-250 VAC
Eingangsfrequenz	50/60 HZ
Maximale Stoßstromstärke	70 А
Эйнгангстрем	6 A bei 115 V / 3,15 A bei 230 V
THDi	Weniger als 1 %
Stromeingangsbuchse	IEC-320-C14

АУСГАНГ

Ausgangsspannungsregelung (Netzmodus)	4,1%
Ausgangsbuchse-Angaben	IEC320-C13
AUSGANG (VA)
AUSGANG (VA)
(VA)
(VA)
AUSGANG (VA)
AUSGANG (VA)0007 600
Ausgangsleistung (Watt)	600
Ausgangsbuchsen	(6) C13
Ausgangsnennspannung	115 V/230 V (durch Ausgangsschalter ausgewählt) Kann auch herauftransformiert oder heruntertransformiert werden, Auswahl bei der Установка фон Sicherungen.

ИЗОЛЯЦИЯ

Треннтрансформатор-Аусганг	Ringkernwandler mit AC-Ausgang, Potentialfrei gegenüber Erde. Enthält POAG и Erdungsbolzen.
Лекстстрем	Макс. AC-Leckstrom 50 (UA)

ПОДАВЛЕНИЕ НАПРЯЖЕНИЙ/ШУМОПОДАВЛЕНИЯ

Joule-Einstufung USV-Wechselstromunterdrückung	240
IEEE587 Kat. A Ringwave-Durchlass	Reduziert auf 0,5 V Gleichtakt
Einstufung der Rauschunterdrückung	35-65 дБ

ФИЗИЧЕСКИЙ

Farbe	Weiß
Werkstoff	Metall (Schrank)
Kühlmethode	Konvektion
Versandmaße (HBT / cm)	23. 01 x 32.51 x 37.01
Versandgewicht ( кг)	10.08
Abmessungen der Einheit (HBT / cm)	11 x 20 x 25
Gewicht der Einheit (kg)	9.24

УМВЕЛЬТ

Betriebstemperaturbereich	0 °C–40 °C, bestimmungsgemäßer Einsatz ist in einer kontrollierten Umgebung bei ca. 25 °С.
Lagertemperaturbereich	-15 до 50 °C
Betriebshöhe (m)	0-3.000 m
Betriebsfeuchtigkeitsbereich	5 % bis 95 % rF, nicht kondensierend

ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ

Überstromschutz

2 x 6 А на 115 В и 2 x 3,15 А на 230 В (рядом с Sicherungen als Zubehör im Lieferumfang enthalten) 3 903

20040 ЭКСПЛУАТАЦИЯ Auswahl des Systemtyps Eingangsspannung gleich Ausgangsspannung ODER 120V-Eingang gleich 230V-Ausgang ODER 230V-Eingang gleich 120V-Ausgang – (wählbar bei der Installation von Sicherungen) Eingangsfrequenz immer gleich Ausgangsfrequenz СООТВЕТСТВИЕ СТАНДАРТАМ MIT Сертификат продукции МЭК 60601-1; CAN/CSA-C22. 2 №. 60601-1; NOM (Мексика) Соответствие продукта RoHS; CE (Европа) ГАРАНТИЯ И ПОДДЕРЖКА Produktgarantiezeitraum (weltweit) 2 Jahre eingeschränkte Garantie Elektra | Продукты Общая информация Список продуктов Технические чертежи Каталог Изолирующие трансформаторы предназначены для использования в одно- или трехфазных системах, где требуется гальваническая развязка и повышение или понижение напряжения. Входное и выходное напряжения могут варьироваться до 5000 В и могут включать отводы напряжения или экранирующие обмотки. Номинальная мощность этих трансформаторов достигает 1600 кВА. Электрическое соединение осуществляется через клеммные колодки или шины. Любой векторный тип подключения доступен по запросу. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Высокопроницаемый железный сердечник Обмотки из высококачественной меди или алюминия Трансформатор класса 1 Отличная изоляция Низкие потери, высокая эффективность Лак с вакуумной пропиткой для обеспечения бесшумной и влагонепроницаемой работы Знак CE и совместимость с EN 60076, EN 61558 и соответствующими подпунктами Изготовлено в соответствии с ISO 9001 система управления качеством   ПРОМЫШЛЕННОЕ ПРИМЕНЕНИЕ Изолирующие трансформаторы Elektra используются в различных странах и отраслях по всему миру. Вот некоторые из них: Освещение Электрическая автоматика Сталь Машины Робототехника Судостроение Лифт Подъемная промышленность Электрические параметры Измеренные значения Модель() Без нагрузки Ток (%) Мощность (кВА) Без нагрузки Потери (Вт) Нагрузка Потери (Вт) Регулирование (%) Короткое замыкание Напряжение(%) Эффективность (%) Вес (кг) ET2U 4001 4,5 4 51 261 6,48 4,61 92,74 28 ET2U 5001 4,2 5 58 273 5,5 4. 01 93,7 32 ET2U 6301 4,2 6,3 72 315 ​​ 5.01 3,78 94,2 37 ET2U 1002 3,7 10 91 428 4,35 3,49 94,96 50 ET2U 1602 3,4 16 134 602 3,9 3,47 95,55 72 ET2U 2002 3 20 168 708 3,67 3. 1 95,72 100 ET2U 2502 3,6 25 192 919 3,83 3,2 95,65 110 ET2U 3152 5 31,5 231 1055 3,46 3. 1 96.05 120 ET2U 5002 3,9 50 322 1363 2,81 2,8 96,7 170 Модель() А(мм) Б(мм) С(мм) Д (мм) Е(мм) В (мм) Ф(мм) ET2U 4001 250 200 220 133 360 10×15 ET2U 5001 250 200 220 133 360 10×15 ET2U 6301 250 216 220 149 360 10×15 ET2U 1002 280 226 175 171 410 10×22 ET2U 1602 320 251 205 193 470 10×15 ET2U 2002 320 309 205 223 410 10×15 ET2U 2502 360 296 235 206 460 10×15 ET2U 3152 360 326 235 223 460 10×15 ET2U 5002 400 356 280 253 510 10×15 Электрические параметры Измеренные значения Модель() Без нагрузки Ток (%) Мощность (кВА) Без нагрузки Потери (Вт) Нагрузка Потери (Вт) Регулирование (%) Короткое замыкание Напряжение(%) Эффективность(%) Вес(кг) ET3U 4001 6. 1 4 65 325 7,98 5,46 91.15 37 ET3U 5001 5,5 5 76 346 6,93 4,8 92. 12 42 ET3U 6301 4,2 6,3 79 395 6,22 4,5 93 47 ET3U 8001 4,2 8 101 450 5,6 4 93,53 60 ET3U 1002 4. 1 10 116 534 5,3 3,93 93,9 64 ET3U 1602 3,7 16 168 685 4,3 3,39 94,88 100 ET3U 2002 3,5 20 203 771 3,86 3,08 95,33 120 ET3U 2502 3,8 25 265 955 3,94 3,19 95,3 150 ET3U 3152 3,3 31,5 293 1104 3,63 2,99 95,68 165 ET3U 4002 3,2 40 324 1430 3,6 3,18 95,7 180 ET3U 5002 2,7 50 388 1446 2,98 2,73 96,4 220 ET3U 6302 2,5 63 462 1685 2,83 2,65 96,59 275 ET3U 8002 2,5 80 568 1947 2,47 2,55 96,96 325 ET3U 1003 2,2 100 667 2132 2,2 2,51 97,25 395 ET3U 1253 2,2 125 807 2215 1,86 2,3 97,58 420 ET3U 1603 1,8 160 882 3004 1,9 2,65 97,63 540 ET3U 2003 1,68 200 1013 3650 1,7 2,95 97,68 630 ET3U 2503 1,8 250 1386 3705 1,48 2,26 98. 02 820 ET3U 3003 1,74 300 1514 3778 1,3 2,35 98,2 915 ET3U 4003 1,6 400 1718 7465 1,97 4,44 98,2 1150 ET3U 5003 0,56 500 1227 9229 2,03 4,8 97,86 1250 ET3U 6303 2 630 1687 12080 1,34 3,57 98,4 1500 Модель() А(мм) Б(мм) С(мм) Д (мм) Е(мм) В (мм) Ф(мм) ET3U 4001 290 192 224 128 310 10×15 ET3U 5001 290 208 224 144 310 10×15 ET3U 6301 360 200 265 133 360 10×15 ET3U 8001 360 223 265 156 360 10×15 ET3U 1002 420 211 315 ​​ 156 410 15×21 ET3U 1602 480 234 356 176 470 15×21 ET3U 2002 480 251 395 193 470 15×21 ET3U 2502 480 276 395 218 470 15×21 ET3U 3152 480 291 395 233 470 15×21 ET3U 4002 540 271 400 213 520 15×21 ET3U 5002 540 358 400 243 460 15×21 ET3U 6302 600 368 470 253 510 15×21 ET3U 8002 600 393 470 278 510 15×21 ET3U 1003 720 374 600 253 610 15×21 ET3U 1253 720 404 600 283 610 15×21 ET3U 1603 720 424 600 303 610 15×21 ET3U 2003 900 392 600 253 760 15×21 ET3U 2503 900 442 600 303 760 15×21 ET3U 3003 900 492 600 323 760 15×21 ET3U 4003 1030 555 600 373 760 15×21 ET3U 5003 1030 555 600 373 760 15×21 ET3U 6303 1030 635 600 453 760 15×21 Форма каталога Приборный трансформатор — однофазный, 200/220/240 — 115 В, 400 ВА | T160832 text. skipToContenttext.skipToNavigation Наши бренды Карьера устойчивость Товары Товары Сетевой реактор переменного тока Активные фильтры Прибор Трансформатор Понижающе-повышающий трансформатор Трансформаторы класса 1, раздела 2 Источники питания постоянного тока Изолирующий трансформатор привода Преобразователь подавления гармоник Промышленный трансформатор управления Трансформатор распределения низкого напряжения Трансформатор распределения среднего напряжения Трансформатор нелинейной нагрузки Центры питания Panel-Tran Zone Кондиционирование питания Тороиды Аксессуары для трансформаторов Решения Рынки Ресурсы Ресурсы Инструменты продукта Выбор аксессуаров Программа Buck Boost Selector Гармонический калькулятор Компания О нас Карьера Направления Товары Хаббелла Маркетинг Каталог Чертежи и приложения Часто задаваемые вопросы Глоссарий Отраслевые партнеры Инструкции по эксплуатации Литература Новости TechTalk Условия Видео Белые бумаги Цифровые ресурсы Ресурсы Свяжитесь с нами Связаться с нами Свяжитесь с нами Свяжитесь с нами Найти торгового представителя Мой Хаббелл Мои списки Акме Электрик Код каталога: T160832 * Репрезентативное изображение Трансформатор бытовой техники — однофазный, 200/220/240–115 В, 400 ВА Компания Acme Electric Код в каталоге: T160832 Опора 65 — Уведомление о раке и репродуктивном вреде Трансформатор бытовой техники — однофазный, 200/220/240–115 В, 400 ВА Свяжитесь с нами информация о продукте Ресурсы и загрузки Общий Строительство Инкапсулированный Максимальное повышение температуры 115 градусов Цельсия Тип монтажа Стена Категория продукта Трансформаторы для бытовой техники Вторичное напряжение 1115 В Класс изоляции UL 180°С СКП 047503001219 Материал обмотки ТС Размеры Размеры 3,67 дюйма x 3,89 дюйма x 9,16 дюйма Высота 9,16 в Длина 3,67 в Вес 8 фунтов Ширина 3,89 в Электрические характеристики Номинальная частота 50/60 Гц Первичное напряжение 200/220/240 В Сертификаты и соответствие Рейтинг Nema НЭМА 2 Уведомления для клиентов Prop 65 — Уведомление о раке и репродуктивном вреде Технические характеристики T160832 3D модели Группа_6 Паспорт безопасности HCC_SDS Положения и условия Положения и условия HCC Гальваническая развязка: 13 ответов, которые вы должны знать Содержание Что такое гальваническая развязка? Гальваническая изоляция — это метод изоляции электрических функциональных секций и цепей друг от друга. Между изолированными функциональными участками электрических систем отсутствует проводимость. Тем не менее, энергия/сигнал может передаваться через изолированную область. Прохождение тока через эту область не допускается. Когда есть потребность в связи (посылке сигнала) от одного функционального блока к другому функциональному блоку при сохранении заземления на разных энергетических уровнях (потенциалах). Гальваническая развязка — эффективный способ избежать помех, шума и гула. Кроме того, чтобы избежать контуров заземления, используется гальваническая развязка. Таким образом, гальваническая развязка предотвращает ток, который не нужен/нежелателен. Вот почему это хороший принцип, который следует использовать при производстве в целях безопасности. Причина использования гальванической развязки заключается в том, чтобы избежать ошибок или отказов, которые могут возникнуть в системах с разными заземлениями. Позвольте мне объяснить вам это на очень распространенном примере. Знаете ли вы проводное подключение к Интернету? Он называется Ethernet. Так что, по сути, у него есть отправитель и получатель. Во время связи, когда отправитель инициирует связь, у отправителя есть устройство, которое получает питание от источника питания на стороне отправителя. В то время как то же самое происходит на другой стороне, то есть на стороне получателя. На стороне получателя устройство получателя получает информацию, но земля между получателем и отправителем не используется совместно. Итак, если бы не существовало концепции гальванической развязки, было бы невозможно использовать Ethernet. Очень распространенным примером использования гальванической развязки являются трансформаторы. В трансформаторах передающий конец называется первичной стороной, а принимающий конец — вторичной стороной. Первичный и вторичный концы не соединены электрически (проводом). Между этими концами имеется изоляция (гальваническая развязка). Соединение является чисто магнитным, и энергия передается магнитным потоком. Другой пример — конденсатор. Мы видели общую схему плоскопараллельных конденсаторов. Если понаблюдать, так же, как и обмотки трансформаторов, пластины конденсаторов также гальванически развязаны. Итак, окончательно можно сказать, что гальваническая развязка нужна для безопасности, предотвращения разности потенциалов земли (земляных петель), повышения помехозащищенности. Он предотвращает протекание тока через оператора на землю при работе в системе высокого напряжения. Это позволяет передавать энергию/сигнал на оборудование на разных уровнях земли. Помехоустойчивость является одним из лучших свойств гальванической развязки. Поскольку каждая система LTI имеет переходный режим работы, это состояние добавляет в систему шум, который может изменить уровни напряжения. Гальваническая развязка обеспечивает невосприимчивость к этому шуму. Подробнее о конденсаторах читайте в моей подробной статье здесь. Как трансформатор обеспечивает гальваническую развязку? Трансформатор (не автотрансформатор) обеспечивает гальваническую развязку, изолируя источник питания от нагрузки с помощью изоляции между его первичной и вторичной сторонами. В качестве защитного устройства используется гальванический преобразователь. Соотношение первичных и вторичных витков должно быть 1:1. Целью гальванической развязки в трансформаторе является обеспечение безопасности, поэтому 1:1 будет работать. Гальванический трансформатор передает электроэнергию переменного тока от источника к устройству. Это устройство изолировано от источника переменного тока и имеет меньшее влияние на себя переходных колебаний (гармоник). Нет пути для прохождения тока от источника питания переменного тока к устройству. Сигнал (напряжение) имеет постоянную составляющую и переменную составляющую. Составляющая постоянного тока не очень полезна для здоровья цепи, так как она играет важную роль в нагреве цепи. Гальваническая развязка подавляет постоянную составляющую напряжения. Однако компонент переменного тока проходит через изоляцию. Работа гальванической развязки в трансформаторе осуществляется посредством емкостной связи. Емкостная связь достигается между находящейся под напряжением (первичной) обмоткой и обесточенной (вторичной) обмоткой. Эта связь емкости также связывает первичную и вторичную обмотки. Из-за разницы в заземлении (разных заземлений) возникает проблема CMV (синфазное напряжение). CMV не может быть устранен, но уменьшен с помощью правильно спроектированного фильтра производных. В трансформаторе с гальванической развязкой CMV снижается заземленным экраном Фарадея. Таким образом, нагрузочное устройство, подключенное к гальванически развязанному трансформатору, защищено от поражения электрическим током, а также убраны нежелательные помехи из цепи за счет гальванической развязки в трансформаторе. Где и почему используются гальванические преобразователи? Гальванические трансформаторы используются для: В целях безопасности В целях безопасности2482 При тестировании электрических устройств проводники в этих устройствах достигают очень высокого уровня напряжения. Это высокое напряжение может вызвать проблемы, если проводники соприкасаются с землей. Итак, в целях безопасности используется трансформатор с гальванической развязкой 1:1. Гальванический трансформатор не обеспечивает прохода тока между первичной и вторичной сторонами трансформатора. Как устраняется опасность того, что проводник найдет вблизи себя землю, так и опасность короткого замыкания. Допустим, инженер-электрик должен проверить устройство с помощью тестового устройства, и он не знает, что тестовое устройство имеет короткое замыкание внутри. Но, питание подключено через гальванически развязанный трансформатор. Случайно задел крайние выводы трансформатора на вторичном конце. В этой сцене его не ударило током. Причина в том, что на конце инженера не было заземляющего провода. Итак, цепь так и не была замкнута и ток не протекал через тело инженера. Связь: Для связи устройства на стороне отправителя и получателя не всегда находятся на одном уровне земли. Чтобы избежать контуров заземления и повысить точность связи между передающим и принимающим концами, используется гальванический преобразователь. Специальный гальванический элемент, который мы используем в системе связи, называется импульсным трансформатором. Вместо того, чтобы передавать энергию с одного конца на другой, импульсный преобразователь посылает импульсы с одного конца на другой. Импульсный трансформатор посылает импульсы, которые можно считать битовыми.  Таким образом, импульсные трансформаторы не только позволяют избежать проблемы общего заземления при использовании импульсов, но и пригодятся для аналоговой (а иногда и цифровой) связи. Обычно импульсные трансформаторы применяются в : LAN and Ethernet Networks Antennas Power distribution Communication And audio signals transmission Noise removal: From the input section to the output раздел, трансформаторы, которые магнитно связывают аналоговые сигналы переменного тока, используются в специальных инструментальных усилителях, эффективно поддерживая высокую CMV. Почему в ИБП используются изолирующие трансформаторы? Изолирующие трансформаторы используются в ИБП для изоляции источника питания от нагрузки. Мы знаем, что ИБП широко используется в центрах обработки данных и телекоммуникационных сетях. Изолирующие трансформаторы обеспечивают безопасное и бесперебойное питание постоянным током с незначительным шумом для устройств, работающих без перерыва. Изолирующие трансформаторы устраняют шум, вызывающий колебания в системе. ИБП обеспечивает питание своей нагрузки, которая не должна создавать помех. Таким образом, для бесперебойного и менее шумного питания в ИБП необходимо использовать разделительный трансформатор за счет преобразования высокочастотного постоянного напряжения в постоянное постоянное напряжение. Еще одна причина использования изолирующего трансформатора в ИБП — обеспечение безопасности оборудования нагрузки. Кроме того, преобразование напряжения можно выполнить с помощью разделительного трансформатора в ИБП. Иногда требуемый выход на стороне нагрузки не совпадает с уровнем входного напряжения. Итак, нам нужно либо понизить, либо повысить напряжение. Это можно сделать, используя концепцию коэффициента трансформации для обеспечения требуемой мощности на стороне нагрузки ИБП. Итак, разделительный трансформатор в ИБП пригодится в такой ситуации, когда мы знаем напряжение нагрузки на момент постройки ИБП. В противном случае внешний изолирующий трансформатор можно подключить к ИБП, если при его сборке внутри уже не было трансформатора. Итак, изолирующий трансформатор действительно необходим для ИБП, где питание постоянного тока должно быть обеспечено 24/7 и необходима безопасность, а шум не должен влиять на систему. Все ли трансформаторы являются изолирующими? Нет. Не все трансформаторы являются изолирующими. Автотрансформаторы не являются изолирующими трансформаторами. В развязывающих трансформаторах первичная и вторичная стороны электрически изолированы, все трансформаторы являются развязывающими, кроме автоматических.  Из-за очень ограниченного использования автотрансформаторов изолирующие трансформаторы — это те, которые можно использовать в общих целях для повышения или понижения напряжения. Если вы видите простые трансформаторы, размещенные на столбах, это изолирующие трансформаторы. Трансформаторы, используемые для питания компьютерных систем, также являются изолирующими трансформаторами. Трансформаторы в устройствах коммуникационной сети также являются изолирующими трансформаторами. Итак, можно сказать, что не все трансформаторы являются разделительными трансформаторами, но большинство из них. Подробнее об автотрансформаторе читайте в моей статье. Если вам нужна дополнительная информация о повышающих и понижающих трансформаторах, прочитайте мою статью. Почему изолирующие трансформаторы безопаснее? Изолирующие трансформаторы более безопасны, поскольку они изолируют нейтральные провода от проводов под напряжением. Если кто-то теперь коснется провода под напряжением/фазы, не соприкасаясь с землей или с нейтральным соединением, он/она не получит удар током.  Итак, почему это происходит? Как достигается эта безопасность? Позвольте мне объяснить это на примере птицы и линии передачи. Мы знаем, что линии электропередач могут передавать энергию напряжением до тысячи вольт. Это напряжение переменного тока. Но птицы, стоящие на проволоке, ничего не чувствуют! Причина в том, что потенциальный уровень птицы становится равным линии передачи в тот момент, когда она касается линии. И нет заземления или нейтрали в контакте с птицей. Если та же самая птица коснется края шеста и коснется клювом линии электропередачи, она будет поражена током. Это потому, что ноги птицы были при нулевом потенциале, т. е. при потенциале шеста. Когда клюв был надет на провод, потенциал клюва сравнялся с потенциалом передачи. Возникает разность потенциалов, которая течет ток со стороны с более высоким потенциалом на сторону с более низким и тело птицы не может его выдержать (очевидно). Итак, теперь вернемся к трассе. Человек, который касается фазной линии изолирующего трансформатора на вторичной стороне, находясь в контакте с нулевым потенциалом земли/нейтралью, аналогичен птице, сидящей на линии передачи. Между любой точкой тела нет разности потенциалов. значит, через тело не будет протекать ток. в то время как если человек коснется потенциала земли (например, не надев резиновую обувь), его или ее ударит током. Изолирующий трансформатор является лучшим, потому что вы не можете получить удар током из-за изоляции фазы от нейтрали. А нейтраль недоступна на вторичном конце. Можно ли сделать гальваническую развязку для блока питания без трансформатора? Да. Источники питания могут обеспечить гальваническую развязку без трансформаторов. Лучшим устройством после трансформаторов в источниках питания является реле. Реле также обеспечивает гальваническую развязку. Как и трансформаторы, реле также имеют электрическое управление. Выходы изолированы от входа. Что бы ни происходило на любом конце, это напрямую не влияет на другую сторону. Устройство, на котором работает твердотельное реле, — оптоизолятор. Оптоизолятор — это ИК (инфракрасный) датчик, передающий энергию между 2-мя изолированными блоками системы. Перед этим оптоизолятором находится фототранзистор. Есть два состояния светодиода оптоизолятора, ВКЛ и ВЫКЛ. Когда светодиод горит, фототранзистор смещается в прямом направлении и пропускает ток через себя. Итак, чтобы включить систему, фототранзистор должен получить питание. Высокий уровень изоляции достигается за счет того, что входная сторона схемы полностью изолирована, и единственное соединение теперь устанавливается с использованием светодиода оптоизолятора на входной стороне и фототранзистора на выходной стороне. В трансформаторе может быть некоторое сопротивление на входе. Это сопротивление отражается на выходе. Во входных цепях постоянного тока твердотельного реле находятся ограничительный резистор и светодиод оптоизолятора. Во входной цепи твердотельного реле, подключенной перед входом постоянного тока, содержащим светодиод и резистор, имеется мостовой выпрямитель и конденсатор для сглаживания импульсов. Эти импульсы добавят колебания в систему, если их не удалить. Мы должны приравнять значение резистора и конденсатора входной стороны к источнику питания (например, 220 В), чтобы получить их значения. В зависимости от требований пользователя или нагрузки, на выходе может быть постоянный или переменный ток. Реле обычно используются в источниках питания систем управления двигателем, контроле силы света и включении/выключении нагрузки переменного тока. Разница между трансформатором и изолирующим трансформатором Изолирующий трансформатор и обычный трансформатор имеют один и тот же принцип работы, но преследуют разные цели. Основное назначение обычного трансформатора — повышать или понижать входное напряжение. Независимо от того, достигнута изоляция или нет. Например, в автотрансформаторах вторичные и первичные витки не изолированы друг от друга. Они имеют общую основу. Из-за него безопасность на стороне нагрузки поставлена ​​под угрозу. Трансформатор с гальванической развязкой между первичным и вторичным витками. Проблема поражения электрическим током решена. Кроме того, если есть проблема в цепи нагрузки, обмотки питания не сильно пострадают. Разделительный трансформатор обеспечивает безопасность не только устройств на стороне нагрузки, но и рабочих. Такие свойства, как высокое сопротивление и отличная стабильность, также делают изоляцию лучшим решением. Изолирующие трансформаторы имеют более низкий уровень шума, большую степень защиты окружающей среды, более низкое энергопотребление и повышенную эффективность. С другой стороны, обычный трансформатор не очищает и даже не снижает уровень шума. КПД обычного трансформатора также не так хорош, как у разделительного трансформатора. Наряду с безопасностью и другими характеристиками изолирующего трансформатора их можно очень эффективно использовать для повышения или понижения напряжения. Является ли VARIAC изолирующим трансформатором? Ответ на этот вопрос «в основном нет». Большинство VARIAC не являются изолирующими трансформаторами. Но некоторые из них есть. Общая концепция VARIAC состоит в том, что они являются всего лишь автотрансформаторами. Хотя это не всегда верно. Например, VARIAC SC-10t — это разделительный трансформатор. В техническом описании, представленном в Интернете, говорится, что входные и выходные линии изолированы друг от друга. Нейтральная линия на выходном конце также изолирована от входной линии на входном конце. Но земля, однако, подключена. Это не проблема. Мы можем вручную изолировать основания обоих концов вручную. Для выхода имеется трехконтактный разъем-концентратор. Если мы используем трехконтактную вилку, то земли на входе и выходе будут соединены. Если мы наблюдаем старые устройства, то у них всего два штыря/ножки. Итак, если мы воткнем два контакта в розетку VARIAC, то заземление будет просто изолировано. Или, если у нашего устройства 3 ножки, мы можем использовать штекер с тремя или двумя контактами, а затем вставить его в VARIAC. Некоторые другие примеры VARIAC с изоляцией: J201B, 3PNJ201BV(A) и 3PNJ201B. Итак, окончательно, не все VARIAC являются автотрансформаторами и изолированными трансформаторами. Это просто зависит от компании и от того, как они ее разрабатывают. Какие системы изоляции используются для профилактики? Изоляция системы питания не является обязательной, но если система изолирована, срок службы, надежность и меньшее количество отказов увеличивается. Но если вы решите этого не делать, это решение может иметь опасные последствия.  Давайте возьмем пример. Допустим, в операционной проводится операция. Теперь есть оборудование, которое использует жидкости и касается проводов под напряжением. Это может быть опасно для оператора и того, кого оперируют. Значит, если не будет изоляции, то людей побьет током. А если система изолирована, то ток просто не найдет заземления и не потечет по телам канала. Итак, давайте посмотрим, почему мы используем изоляцию в системах. Изоляция обеспечивает безопасность. (К грузу/оборудованию, которое мы используем, и к операторам). Изоляция делает возможным общение без разделения земли. Изолированные системы не имеют общей земли, поэтому скачки напряжения и ненужные токи на любой стороне системы не будут влиять друг на друга. Мы можем избежать явления контуров заземления, изолируя энергосистемы. Мы можем эффективно переключить уровень мощности с одной стороны системы на другую, используя изоляцию. Как достигается электрическая изоляция во влажных помещениях? Изоляция достигается во влажных условиях с помощью выпускных отверстий GFCI. Розетки GFCI — это изолирующие устройства, которые отключают питание, если питание обнаруживается там, где его быть не должно. Как и при коротком замыкании, если питание продолжает стабилизироваться, повреждения продолжают увеличиваться. Итак, в случае короткого замыкания во влажных условиях розетки GFCI просто отключают питание. GFCI — это изолирующие автоматические выключатели. GFCI (прерыватель цепи замыкания на землю) очень точно контролирует электрический ток, проходящий через цепь. Это предотвращает смертельный удар электрическим током. Вода является основной причиной образования контуров заземления. GCFI пригодится при работе с контурами заземления. Со временем розетки GFCI изнашиваются. Итак, необходимо проверить, работают ли они все еще нормально или нет. Небольшой тест для проверки розетки — нажать кнопку, на которой написано «Отдых». Теперь подключите устройство к розетке GFCI. Устройства должны работать нормально. Теперь нажмите кнопку «Тест». Питание будет немедленно отключено, если GFCI работает нормально. В противном случае вам необходимо заменить GFCI. Некоторые устройства GFCI представляют собой розетки GFCI, автоматические выключатели GFCI и переносные устройства GFCI. Каждый из них находится в разных местах, но работает по одному и тому же принципу. Я написал подробную статью об автоматических выключателях GFCI, вы можете найти ее здесь. Что такое изолированный и неизолированный источник питания? В изолированном источнике питания входной источник питания не подключен напрямую к нагрузкам. Прямого тока нет. Энергия по-прежнему передается. Неизолированные цепи не имеют такой возможности. Скорее есть проход для текущего потока. Ток течет от входа к выходу. Теперь, если есть проблема в цепи, как короткое замыкание. Это повлияет на всю систему и другие устройства, подключенные к основному источнику питания. Но в случае изолированного источника питания, если такая неисправность возникает в устройстве на стороне нагрузки, основное питание не будет затронуто. Из-за земли обе стороны изолированы друг от друга. Как выбрать искробезопасный барьер? Выбор сертификатов искробезопасных барьеров от различных агентств и анализ некоторых условий. Эти условия представляют собой меру MAX IMUM Количество входных/выходных каналов системы Максимальное напряжение схемы открытой цепи Максимальный ток Схема.0476 Простое устройство подключается через искробезопасный барьер. Такие устройства не генерируют энергию. Они не хранят энергию, а даже если и хранят, то не более 25 мВт (1,2 В или 0,1 А). В противном случае барьер искробезопасности не подключается к цепи. Установите мои 100% бесплатные приложения для Android. Приложение Fast Electrical Calculator , которое я использую для электрических расчетов, я всегда больше всего рассчитываю на этого ребенка. Приложение Motor Calculator простое приложение для расчета электродвигателя. Приложение для выбора автоматического выключателя Это быстрый способ определить номинал автоматического выключателя. Кабели столы кабели наиболее часто используемые столы, я использую этот все время. Я буду рад, если вы воспользуетесь одним из них, поделитесь им и оцените его на рынке. Так вы поможете мне продолжить обновление приложений. Присоединяйтесь ко мне на YouTube У меня есть канал на YouTube, посвященный электротехнике. Пожалуйста, подпишитесь на него сейчас. Я буду очень рад, если вы поможете мне и подпишитесь на мой канал. Изоляция/Усилитель Xformer Морские изолирующие трансформаторы Новая морская изоляция IsoGuard Трансформеры Автоматическая изоляция и усиление Трансформеры               ISO-ТРАНСФОРМАТОР МОДЕЛИ 3,6, 12 И 24 КВА ДЛЯ 30 А/120 В ПЕРЕМЕННОГО ТОКА; 50А/120В переменного тока; 50А/120В переменного тока; 100А/120В переменного тока и 100A/120VAC МОРСКАЯ СЛУЖБА Морской изолирующий трансформатор ISO-Transformer является единственным настоящий морской Наличие разделительного трансформатора. Это устройство соответствует всем требованиям ABYC E-8.20.1. с полный токопроводящий экран* и полностью герметизированный трансформатор. очень снижает опасность удара током в воде. Включен в престижный морской список UL. Максимальное соответствие требованиям независимой испытательной лаборатории безопасность Морской UL список обеспечивает долговечность и безопасность Новая европейская сертификация CE по ЭМС (модели 50 Гц) Значительно снижен потенциал опасности поражения электрическим током в воде Устраняет необходимость в сигнализаторах полярности и гальванических развязках Превосходная технология гарантирует максимальную производительность Полностью герметизированные компоненты и обмотки трансформатора Полный токопроводящий экран в соответствии с ABYC E-8.20.1 Простота установки и использования Занимает меньше места и проще в установке, чем большинство устройств Клеммные колодки для простого подключения заказчиком Блоки мощностью 3,6 кВА и 12 кВА монтируются либо на переборке, либо на палубе. 24 кВА устройство монтируется только на палубу. Коррозионностойкий корпус и компоненты Корпус с конвекционным охлаждением соответствует требованиям NEMA 3R.      НОВЫЙ МОДЕЛИ ЗАЩИТЫ ISO ИЗОЛЯЦИЯ ТРАНСФОРМАТОРЫ Модель Номер Продукт Тип Вход Ток Вход Напряжение Диапазон Выход Ток Выход Напряжение Диапазон Размеры*/ Вес Глубина Ширина Hт. Вес. 93-IXFMR3/6N-A Новый защитный кожух Iso 3,6 кВА 120/120 30А 120 30А 120 9 10,5 9,65 76 93-IXFMR3/8NI-A Новая защита Iso 3,8 кВА 120/240 32/16А 120/240 32/16А 120/240 9 10,5 9,65 76 93-IXFMR 3/6-A 3,6 кВА Базовая 30А 120 В 60 Гц 30А 120 В 60 Гц 10-1/2 10-1/2 8 60 93-IXFMR 3/6T-A 3,6 кВА с клеммами 30А 120 В 60 Гц 30А 120 В 60 Гц 10-1/2 10-1/2 8 60 93-IXFMR 3/81-A 3,8 кВА Междунар. 32/16А 120/240 В 50/60 Гц 32/16А 120/240 В 50/65 Гц 12 12 10 70 93-IXFMR 6-A 6 кВА Базовый 50А 120 В 60 Гц 50А 120 В 60 Гц 16 15 12 155 93-IXFMR 12CG-A 12 кВА Базовый 100А 120 В 60 Гц 100А 120 В 60 Гц 16 15 12 210 93-IXFMR 12-A 12 кВА Базовый 50А 240 В 50/60 Гц 50А 120/240 В 60 Гц 16 15 12 235 93-IXFMR 12T-A 12 кВА с клеммами 50А 240 В 50/60 Гц 50А 120/240 В 60 Гц 16 15 12 235 93-IXFMR 121-A 12 кВА Внутренний/универсальный 50А 120/240 В 50/60 Гц 50А 120/240 В 104/208 В 50/60 Гц 16 15 12 235 93-IXFMR 241-A 24 кВА Внутренний/ универсальный 100А 200/208/ 220/230/ 240 В 50/60 Гц 100А 120/240 В 104/208 В 50/60 Гц 18-1/2 20-1/2 17 550 97-001127-А 3,6/3,8 кВА   Комплект для снятия натяжения             97-001120-А 12 кВА   Комплект для снятия натяжения             97-001121-А 24 кВА   Комплект для снятия натяжения             * МОНТАЖ НА ПАЛУБЕ Доступны специальные трансформаторы по индивидуальному заказу — пожалуйста, свяжитесь с клиентом оказание услуг. Изо-Boost Комплекты для переоборудования 97-ISOKIT50-A Преобразует 93-IXFMR121-A в Iso-Boost 50 97-ISOKIT100-A Преобразует 93-IXFMR241-A в Iso-Boost 100 АВТОМАТИЧЕСКИЙ РАЗДЕЛИТЕЛЬНО-ПОВЫШАЮЩИЙ ТРАНСФОРМАТОР           ISO-BOOST™ АВТОМАТИЧЕСКОЕ ИЗОЛЯЦИОННОЕ И ПОВЫШАЮЩЕЕ УСТРОЙСТВО ТРАНСФОРМАТОР ДЛЯ РАБОТЫ НА 50 И 100 АМП Простота установки и использования, рабочее состояние обозначается четырьмя индикаторы на устройстве, а переключатель низковольтного байпаса обеспечивает простое и надежное управление пользователем. ISO-Boost 50 занимает меньше места и его проще установить, чем отдельные блоки. Терминал блоки позволяют легко подключать клиентов. Дополнительная выносная панель индикатора позволяет мониторинг рабочего состояния из любого удобного места. ISO-Boost 50 Автоматический изолирующий и повышающий трансформатор предназначен для работы в 50-амперных системах. ISO-Boost 100 Автоматическая изоляция и усиление Трансформатор включает в себя функции, аналогичные ISO-Boost 50, но рассчитан на 100 А. системы. Технические характеристики   Входной ток Вход Напряжение Диапазон Выход Ток Выход Напряжение Диапазон Высота Ширина Глубина Вес 93-ISOBoost50-A 50А 167-255 В 60H 42,5 50А 192–255 В 60 Гц 12 дюймов 15 дюймов 18 дюймов 235 фунтов. 93-ISOBoost100-A 100А 167-255 В 60H 85 100А 192–255 В 60 Гц 17 дюймов 20,5 дюйма 20,5″ 575 фунтов. 93-ИЗОБРЕМОТЕ-А Дистанционный индикатор Панель           97-001121-А Комплект для снятия натяжения Повышение ISO 100           97-001120-А Комплект для снятия натяжения Повышение ISO 50           An ISO- Boost TM Автоматический морской Изолирующий и повышающий трансформатор необходим там, где длительные переходы в док вызывают падение напряжения или колебания мощности. Компактный блок обеспечивает передачу всей магнитной энергии преимущества изолирующего трансформатора, а также автоматическое «повышение» низкого или колебания напряжения от дока. ISO-Boost дистанцируется от существующих конструкций за счет отвечающие всем требованиям ABYC E-8.20.1. Обмотки трансформатора герметизированы. экран, обеспечивающий безопасность между первичной и вторичной обмотками, из достаточная мощность для обеспечения полного пути тока утечки . Кроме того, lso-Boost 50 подвергся тепловые, вибрационные и ударные испытания, свидетельствующие о морской среде, проведенные андеррайтерами Laboratories и имеет престижный список Marine UL. Внутренние схемы контролируют напряжение на берегу и на судне, а затем регулирует вывод. Режим «boost» увеличивает изолированное выходное напряжение на 15% для обеспечения соответствующей мощности в случае пониженного напряжения или потерь в проводах во время пиковых нагрузок времена силы. Если напряжение дока колеблется выше 225 В переменного тока, устройство переключается обратно на нормальный изолированный выход. Контакторы с механической блокировкой переключают выход между «обычный» и «форсированный» режимы, избыточная функция безопасности, которая предотвращает внутренних коротких замыканий и обеспечивает высокоэффективный переход напряжения, поскольку практически отсутствуют потери на контакторах. Максимальное соответствие требованиям независимой испытательной лаборатории безопасность Морской UL-лист обеспечивает надежность и безопасность Значительно снижен потенциал опасности поражения электрическим током в воде Постоянная, безопасная мощность, несмотря на длительные переходы в док и напряжение колебаний защищает бортовое оборудование Позволяет работать системам 240 В переменного тока от док-станции 208 В переменного тока Превосходная технология гарантирует максимальную производительность Полностью герметизированный изолирующий трансформатор мощностью 12 или 24 кВА и полный ток несущий щит согласно ABYC E-8. 20.1. Простота установки и использования Светящиеся индикаторы POWER, BOOST и LOW VOLTAGE, а также индикатор низкого Переключатель напряжения BYPASS обеспечивает простое и надежное управление пользователем. Индикаторы состояния и переключатель байпаса также доступны на дополнительном удаленная панель. Занимает меньше места и проще в установке, чем отдельные блоки. Клеммные колодки для простого подключения заказчиком. Коррозионностойкий корпус и компоненты Размещен в корпусе с конвекционным охлаждением, соответствующем требованиям NEMA 3R требования. Коррозионностойкий корпус и компоненты Корпус с конвекционным охлаждением соответствует требованиям NEMA 3R. *ПРИМЕЧАНИЕ. Все производители трансформаторов могут и Делайте трансформаторы с экраном между первичной и вторичной обмотками. Экраны в этих трансформаторах в первую очередь предназначены для уменьшения напряжения в линии переменного тока. до вас доходит шум от других источников. Их щиты не способны нести полный номинальный ток трансформатора. Эти трансформаторы не соответствуют UL Морской стандарт или спецификации ABYC. Это важно, потому что если есть является неисправностью экрана, он может выйти из строя до срабатывания автоматического выключателя и устранить изоляцию, для которой был установлен трансформатор. Если кто-то процитирует вам неморскую изоляцию трансформатора, узнать название производителя и модель. Позвоните производителя «ТЕХНИЧЕСКИЙ или ИНЖЕНЕРНЫЙ» отдел и убедитесь, что их экран рассчитан на полную мощность трансформатора . Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
