Что такое силовой трансформатор и как он работает

Силовой трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования переменного напряжения и тока одной величины в переменное напряжение и ток другой величины той же частоты. Принцип работы силового трансформатора основан на явлении электромагнитной индукции.

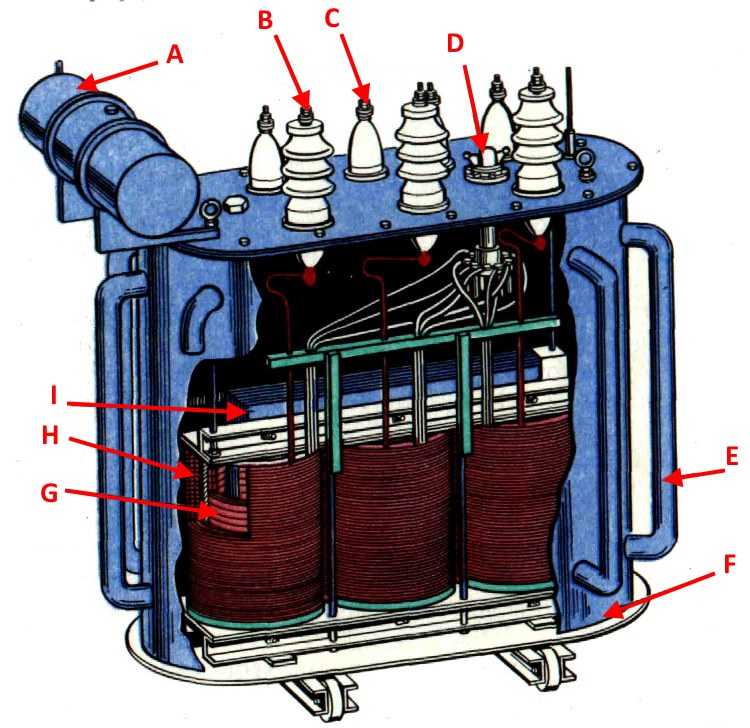

Основные элементы конструкции силового трансформатора:

• Магнитопровод (сердечник) — замкнутая магнитная система из электротехнической стали
• Обмотки — первичная и вторичная, намотанные на стержни магнитопровода
• Система охлаждения — масляная или воздушная
• Бак — для размещения активной части и масла
• Вводы — для подключения обмоток к внешней сети
• Система регулирования напряжения

Как работает силовой трансформатор. При подаче переменного напряжения на первичную обмотку в магнитопроводе возникает переменный магнитный поток. Этот поток, пересекая витки вторичной обмотки, индуцирует в ней ЭДС. При подключении нагрузки к вторичной обмотке в ней возникает ток. Величина вторичного напряжения зависит от соотношения числа витков первичной и вторичной обмоток.

Классификация силовых трансформаторов

Силовые трансформаторы классифицируются по различным признакам:

По числу фаз:

• Однофазные
• Трехфазные

По способу охлаждения:

• Масляные — с естественным масляным охлаждением
• Сухие — с воздушным охлаждением

По назначению:

• Силовые общего назначения
• Специальные (печные, выпрямительные и др.)

По мощности:

• Малой мощности — до 100 кВА
• Средней мощности — от 100 до 1000 кВА
• Большой мощности — свыше 1000 кВА

Основные характеристики силовых трансформаторов

Основными характеристиками силовых трансформаторов являются:

• Номинальная мощность — полная мощность, на которую рассчитан трансформатор
• Номинальные напряжения обмоток
• Потери холостого хода и короткого замыкания
• Напряжение короткого замыкания
• Коэффициент полезного действия
• Группа соединения обмоток
• Схема и пределы регулирования напряжения

Какие параметры наиболее важны при выборе силового трансформатора. Основными параметрами для выбора являются номинальная мощность, номинальные напряжения обмоток, потери и напряжение короткого замыкания. Также учитываются условия эксплуатации и особенности нагрузки.

Применение силовых трансформаторов

Силовые трансформаторы широко применяются в различных отраслях:

• В электроэнергетике — для передачи и распределения электроэнергии
• В промышленности — для питания технологического оборудования
• На электрифицированном транспорте
• В системах электроснабжения зданий и сооружений
• В специальных установках — электропечные, выпрямительные трансформаторы

Где наиболее часто используются силовые трансформаторы. Наиболее широко силовые трансформаторы применяются на электростанциях, подстанциях и в распределительных сетях для передачи электроэнергии на большие расстояния и преобразования напряжения.

Современные тенденции в производстве силовых трансформаторов

Основные направления совершенствования конструкции силовых трансформаторов:

• Снижение потерь холостого хода и короткого замыкания
• Применение новых электротехнических материалов
• Совершенствование систем охлаждения
• Повышение надежности и увеличение срока службы
• Снижение массогабаритных показателей
• Улучшение экологических характеристик

Как изменились силовые трансформаторы за последние десятилетия. Основные изменения: значительное снижение потерь, применение аморфных сплавов для магнитопроводов, использование высокотемпературной сверхпроводимости, внедрение цифровых систем мониторинга и диагностики.

Эксплуатация и обслуживание силовых трансформаторов

Правильная эксплуатация силовых трансформаторов предполагает:

• Соблюдение номинальных параметров и режимов работы
• Контроль состояния масла и изоляции
• Периодические испытания и измерения
• Своевременное проведение технического обслуживания и ремонтов
• Защиту от перегрузок и коротких замыканий

Какие основные правила нужно соблюдать при эксплуатации силовых трансформаторов. Основные правила: не допускать перегрузок, контролировать температуру масла и обмоток, следить за уровнем и качеством масла, проводить периодические испытания изоляции, своевременно проводить техническое обслуживание.

Перспективы развития силовых трансформаторов

Основные направления развития силовых трансформаторов в будущем:

• Применение высокотемпературной сверхпроводимости
• Развитие цифровых трансформаторов
• Использование новых магнитных материалов
• Совершенствование систем диагностики и мониторинга
• Повышение энергоэффективности
• Разработка экологичных конструкций

Как могут измениться силовые трансформаторы в ближайшие десятилетия. Ожидается широкое внедрение сверхпроводящих и цифровых трансформаторов, дальнейшее снижение потерь, уменьшение массогабаритных показателей, повышение надежности за счет систем онлайн-мониторинга.

Трансформаторы силовые масляные трехфазные с повышенной нагрузочной способностью классов напряжения 35, 110, 220 кВ

1. Трансформаторы с повышенной нагрузочной способностью двухобмоточные с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 9х1,78 % (и другие %) с дополнительной форсированной системой охлаждения, обеспечивающей повышение нагрузочной способности предназначены для передачи и распределения электроэнергии
2. Трансформаторы с повышенной нагрузочной способностью двухобмоточные с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 9х1,78 % (и другие %) предназначенные для питания резкопеременных нагрузок приводов прокатных станов металлургических производств и дуговых сталеплавильных печей

Опросные листы для всех трансформаторов

Параметры

(1)

№	Серия	Номинальная мощность, кВА	Схема и группа соединения обмоток	Вид, диапазон и количество ступеней регулирования	Напряжение обмотки, кВ
					ВН	НН
1	ТДНФ-10000/35	10000-13000	YН/D-11	РПН ± 8х1,5 %	36,75	6,3
		10000-16000
2	ТРДНФ-25000-40000/110	25000-40000	YН/D-D-11-11	РПН ± 9х1,78 %	115	6,6; 11,0
3	ТРДНФ-40000-63000/110	40000-63000	YН/D-D-11-11			6,3; 6,6; 10,5;
4	ТРДЦФНМ-80000-125000/220	80000-125000	YН/D-D-11-11	РПН ± 12х1 %	220	10,5

(2)

№	Серия	Номинальная мощность, кВА	Схема и группа соединения обмоток	Напряжение обмотки, кВ
				ВН	НН
1	ТДНМ-63000/220	63000
2	ТДНМ-63000-100000/110	63000-100000	YН/D-11	115	38,5
3	ТРДНМ-63000-100000/110		YН/D-D-11-11		10,5-10,5
4	ТРДЦНМ-80000-125000/110	80000-125000
5	ТДНМ-63000-100000/220	63000-100000	YН/D-11	220	35,0

Прикрепленные файлы

Скачать опросный лист

Напишите нам

Сообщение было успешно отправлено!

Трансформаторы силовые трехфазные масляные (6-10) кВ (ТМГ)

ООО «ЭлектроЖизнь» предлагает Вам электротехническое оборудование — масляные трансформаторы мощностью 25-2500 кВА.

Прайс-лист предоставляем по запросу на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Назначение

Трансформаторы серии ТМГ-25-2500/6-10 классов напряжения до 10 кВ включительно силовые трехфазные понижающие с естественным масляным охлаждением, с переключением ответвлений обмоток без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

Трансформаторы предназначены для эксплуатации в районах с умеренным климатом при:

— невзрывоопасной, не содержащей токопроводящей пыли окружающей среде;

— высоте установки над уровнем моря не более 1000 м.

Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.

Режим работы — длительный. Температура окружающего воздуха для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение У) — от минус 45 С до плюс 40 С.

Технические данные

Значения номинальной мощности, номинальных напряжений на всех ответвлениях, номинальных токов, напряжения короткого замыкания, тока холостого хода, потерь холостого хода и короткого замыкания, а также схема и группа соединения обмоток, другие технические данные указаны в паспорте трансформатора. Первый знак в обозначении схемы и группы соединения обмоток относится к обмотке ВН.

Общий вид, габаритные и установочные размеры трансформатора приведены на рисунках и в таблицах. Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформатор снабжен переключателем ответвлений обмоток ВН, позволяющим регулировать напряжение в пределах ± 5% ступенями по 2,5%.

Эксплуатация трансформатора

Допустимые нагрузки и аварийные перегрузки по ГОСТ 14209

При эксплуатации трансформатора необходимо учитывать также местные инструкции, учитывающие специфику конкретного объекта, климатической зоны, характер потребителей и другие факторы. Перед переключением напряжения отключить трансформатор от сети со стороны как высшего, так и низшего напряжения.

Переключение возбужденного трансформатора не допускается!

Для очистки контактной системы переключателя от окиси и шлама при каждом переключении производить прокручивание переключателя до 3-5 циклов в одну и другую стороны.

Трансформатор ТМГ, мощностью 25…40 кВА

Трансформаторы силовые трехфазные двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуумом. Температурные изменения объема масла компенсируются изменением объема гофрированных стенок бака за счет их пластичной деформации. Преимуществом герметичтых трансформаторов является то, что масло не имеет непосредсвенного контакта с атмосферой, исключая попадание влаги из окружающей среды. Современная технология нарезки металла и сборки элементов обеспечивает малые потери холостого хода и приводит к снижению уровня шума.

1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан

Трансформатор ТМГ, мощностью 63 кВА

1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан

Трансформатор ТМГ, мощностью 100…630 кВА

1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя )

Трансформатор ТМГ, мощностью 1000…2500 кВА

1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Мановакуумметр

Силовые трансформаторы — производитель Hammond

Английский | Французский

Быстрые ссылки: Низкое напряжение | Классическая трубная пластина высокого напряжения

¶Низкое напряжение

• Монтаж на печатной плате низкого напряжения, от 0,5 ВА до 24 ВА

  Низкое напряжение, шт. Монтаж на плате Вертикальный — 115 и 115/230 В первичный

  Серия 160-161

• Монтаж на печатную плату низкого напряжения — низкопрофильный — от 1,1 ВА до 36 ВА

  Серия 162-164

• Монтаж на печатную плату низкого напряжения — универсальный — от 2,5 ВА до 56 ВА

  Серия 183

• Монтаж на печатную плату низкого напряжения — низкопрофильный — от 2 ВА до 48 ВА

  Серия 229

• Низковольтное крепление на печатную плату — эпоксидная заливка — от 1 ВА до 40 ВА

  226-227-228 Серия

• Низковольтные клеммы под пайку или быстроразъемные клеммы — от 2,4 ВА до 102 ВА

  Крепление на шасси — 115 и 115/230 В, первичная обмотка

  Серия 186-187

• Тороидальные силовые трансформаторы — от 15 ВА до 1500 ВА

  1182 Серия

• 24 В / Малый блок управления открытого типа, монтаж на шасси — от 25 ВА до 50 ВА

  120 В, 208 В, 347 В или 600 В Первичный

  Серия PHC

• Монтаж на шасси низкого напряжения — от 25 ВА до 175 ВА

  Глобальное использование — первичное напряжение 115/230 В

  Серия 185

• Тороидальный Л. В. — Монтаж на шасси — от 15 ВА до 1500 ВА

  Серия 182

• Низковольтная, сильноточная нить накала, монтаж на шасси — от 125 ВА до 440 ВА

  115 В Первичный

  Серия 165

• Низкое напряжение/нить накала — экономичная одиночная первичная обмотка — от 0,63 ВА до 288 ВА

  Открытый тип, монтаж на шасси — 115 В первичный

  Серия 166

• Низкое напряжение/нить накала, двойная первичная и вторичная обмотка — от 1,8 ВА до 240 ВА

  Открытый тип, монтаж на шасси — 117/234 В первичный

  Серия 266

• Низкое напряжение, нить накаливания — от 15 ВА до 640 ВА

  Закрытый корпус, монтаж на шасси — первичное напряжение 115 В

  Серия 167

• Низковольтная, сильноточная нить накала, монтаж на шасси — от 150 ВА до 450 ВА

  117/234 В Первичный

  Серия 265

• Базовые данные по подключению трансформатора

¶Классическая высоковольтная трубная пластина

• Высокое напряжение (пластина) и нить накала — от 32 ВА до 454 ВА

  115 В / 125 В Первичный (только 60 Гц)

  Серия 200

• Высокое напряжение (пластина) и нить накала — от 39 ВА до 940 ВА

  Универсальный первичный и 50/60 Гц для работы

  Серия 300

• Загерметизированное высокое напряжение (пластина) и нить накала — от 40 ВА до 243 ВА

  Универсальный первичный и 50/60 Гц для работы

  Серия 300P

• Высокое напряжение (пластина) — от 259 ВА до 1610 ВА

  Первичное напряжение 115 В или 117/234 В

  Серия 700

• Пластина и нить накаливания или смещения — от 6 ВА до 83 ВА

  115 В Первичный

  261-262 Серия

• Ламповый гитарный усилитель — силовые трансформаторы

  ЗАМЕНА И ОБНОВЛЕНИЕ

  Серия 290

© 2022. Hammond Manufacturing Ltd. Все права защищены.

Силовые трансформаторы | Трансформеры | Сименс Энергия Глобальный

Технология и преимущества

Уже более века поставщики электроэнергии и промышленные компании доверяют Siemens Energy своим надежным и эффективным силовым трансформаторам. Почти все они, от номинальной мощности от 20 МВА до блоков значительно выше 1000 МВА и от 20 кВ до 1100 кВ, изготавливаются по индивидуальному заказу.



Компания «Сименс Энерджи» предлагает полную цепочку услуг — от консультирования до проектирования, производства и транспортировки до ввода в эксплуатацию и управления жизненным циклом трансформатора (TLM). Являясь одним из ведущих мировых производителей трансформаторов, мы предлагаем тесную и оперативную компетентность и сервисную сеть в более чем 19 странах мира.0 стран мира.

Прецизионная инженерная архитектура

Точность, максимальное внимание к деталям и конструкция в соответствии с самыми современными производственными стандартами обеспечивают высокую эффективность, длительный срок службы и низкий уровень отказов наших силовых трансформаторов.



Опыт компании «Сименс Энерджи» в области изготовления блоков по индивидуальному заказу привел к созданию очень сложного процесса проектирования, обеспечивающего гибкость в рамках определенной стандартизации и предоставляющего клиентам экономически эффективное решение для индивидуальной настройки. Усовершенствованный процесс настройки дает дополнительные преимущества: усовершенствованная модульная архитектура обеспечивает эффективность производства и обслуживания, а также экономию средств.

Точное изготовление сердечника обеспечивает низкие потери и минимальный уровень шума на холостом ходу

Железный сердечник является центральным элементом силового трансформатора. Высококачественные, холоднокатаные и обработанные лазером металлические листы толщиной 0,3 мм и менее подвергаются прецизионной резке на станках с компьютерным управлением, чтобы обеспечить соответствие даже самым малым допускам. Затем отдельные листы вручную или на компьютере собираются в сердцевины. Техника «ступенчатого нахлеста» обеспечивает превосходное распределение потока на стыках, что приводит к исключительно низким потерям и минимальному шуму на холостом ходу. «Сименс» — один из немногих производителей трансформаторов, способных оценивать потери материала при резке металлических листов сердечника. Таким образом, Siemens может проверить качество материала и убедиться, что качество соответствует стандартам, которых ожидает заказчик.

Обмотки для высокой механической прочности и длительной эксплуатационной надежности

Обмотки трансформатора постоянно подвергаются высоким электрическим и механическим нагрузкам. Дисковые и цилиндрические катушки с транспонированными жилами из медной проволоки обеспечивают высокую механическую прочность и длительную эксплуатационную надежность. Дисковые катушки для высоких напряжений состоят из непрерывно намотанных катушек. Непрерывная обмотка сводит точки пайки к минимуму. Точные системы управления обеспечивают постоянное контактное давление и натяжение намотки, а опытные моталки контролируют каждый рабочий шаг. Многослойные обмотки для низких напряжений состоят из концентрически наложенных друг на друга цилиндрических витков, разделенных осевыми масляными каналами.

Безопасная адаптация напряжения к условиям системы

Трансформаторы Siemens позволяют безопасно адаптировать напряжение к условиям сети. Его можно изменить либо в обесточенном состоянии с помощью переключателя отводов без напряжения, либо пошагово отрегулировать под нагрузкой с помощью переключателей ответвлений под нагрузкой. Переключатели ответвлений под нагрузкой и опциональные переключатели ответвлений без напряжения оснащены моторизованным приводом и могут управляться как локально, так и дистанционно.

Резервуар – легкий, конструктивно прочный и герметичный

Высококачественные баки гарантированного качества определяют внешний вид наших трансформаторов. В этой защитной оболочке находится узел сердечника и обмотки и изоляционное масло. Вместе они часто весят несколько сотен тонн. Таким образом, резервуар не должен увеличивать вес, но в то же время он должен быть конструктивно прочным и герметичным, а также выдерживать механические нагрузки. Поэтому первоклассная защита от коррозии является основным требованием для длительного срока службы резервуара.

После того, как привод двигателя, шкафы управления, вводы, контрольное оборудование и т. д. установлены, силовой трансформатор остается в обесточенном состоянии до тех пор, пока не придет время для окончательных испытаний и проверки на наших собственных испытательных площадках.

Узел сердечника и катушки трансформатора состоит из сердечника, обмоток, переключателей ответвлений и соединительных кабелей. Особое внимание уделяется механической стабильности обмоток. Совместное запрессовочное кольцо для всех обмоток на стержне сердечника сводит к минимуму осевые усилия сдвига. Сборка сушится в вакууме при температуре 130 градусов Цельсия. Болтовые соединения испытываются и закрепляются сразу после высыхания и непосредственно перед установкой узла в бак, даже если узел все еще находится при температуре выше 100°C. Для обеспечения длительного срока службы трансформатор заполняется изоляционным маслом.

Ежедневная экономия

Услуги и продукты Siemens Energy гарантируют клиентам ежедневную экономию и надежную защиту инвестиций. Наше региональное расположение производственных предприятий обеспечивает экономию капитальных затрат, а наши специалисты обладают большим опытом и глубокими знаниями, необходимыми для создания конструкций по индивидуальному заказу. С другой стороны, преимущества минимизации частоты отказов и потерь, улучшенного качества электроэнергии за счет применения современных трансформаторов, малошумящих трансформаторов и систем мониторинга для профилактического обслуживания приводят к экономии эксплуатационных расходов.



Операторы могут использовать трансформаторы Siemens Energy для увеличения использования мощностей и оптимизации работы сети. Реактор, например, может передавать больше энергии по существующим линиям, или фазовращатель можно использовать для оптимизации потока нагрузки. «Сименс Энергия» не только занимается модернизацией старых трансформаторов с использованием новейших технологий, но и предлагает интересные решения по финансированию проектов.

Минимальный риск отказа

Надежное электроснабжение является ключом к успеху в энергоемких отраслях. Стратегии управления рисками обычно варьируются от смягчения воздействия, снижения вероятности угрозы до передачи всей или части угрозы другой стороне. Выбор стратегии основан на описании риска, с которым они имеют дело. Среднее время наработки на отказ (MTBF) является одним из ключевых показателей эффективности при оценке рисков.



Силовые трансформаторы Siemens Energy можно интегрировать в любую систему управления питанием. Кроме того, Siemens Energy предлагает комплексное решение Pretact®, предназначенное для максимального повышения доступности сети за счет сведения к минимуму последствий как незапланированных, так и плановых отключений.



Максимально используя свой многолетний опыт в производстве и управлении от низкого до экстремально высокого напряжения, наш портфель предлагает высоконадежные трансформаторы, от распределительных до трансформаторов высокого напряжения постоянного тока, с минимальным риском отказа и максимальной доступностью.

Производители обычно предоставляют индексы надежности — «Частота отказов» (FRe), а также списки MTBF — которые рассчитываются с использованием стандартных отраслевых показателей. Но не существует универсальной стратегии для выбора таких целей. Расчет индексов и показателей надежности наиболее полезен, когда необходимо достичь фактического целевого уровня производительности.



Средняя частота отказов трансформатора меняется в течение срока его службы. Даже небольшие отклонения могут иметь большое значение — может быть, не в первые годы службы, но, безусловно, в дальнейшем на протяжении всего жизненного цикла. Включение показателей надежности в согласованную структуру управления рисками имеет решающее значение для успеха бизнеса, и важно учитывать ограничения показателей риска. Siemens Transformers поддерживает клиентов в понимании и расчете надежности, не в последнюю очередь потому, что их трансформаторы имеют уникальную репутацию высокой надежности, от своевременной доставки до безопасности, от качества продукции до прозрачных контактов и поддержки.

Управление жизненным циклом трансформатора (TLM) — это концепция обслуживания для всех трансформаторов в вашей сети, независимо от возраста, производителя или мощности. Это позволяет планировать расходы и контролировать сроки новых инвестиций. Это помогает избежать незапланированных простоев и свести к минимуму запланированные простои. А TLM™ поможет вам уменьшить воздействие на окружающую среду при максимальном уровне эксплуатационной готовности трансформатора.

Ваши трансформаторы должны работать надежно и без перебоев. Концепция обслуживания Siemens TLM™ помогает максимально эффективно использовать все более короткие окна возможностей даже для запланированных перерывов в обслуживании. Ответом TLM™ на проблему являются технологии и методы, которые так же мобильны, как и наши специалисты. От систем сушки масла до высоковольтных испытательных станций мобильные ремонтные мастерские TLM™ окажут вам поддержку на месте. Они дополняют услуги ремонтной службы «Сименс» — они быстрые, гибкие и могут быть интегрированы в ваши операции.

Мы производим силовые трансформаторы Siemens на 14 трансформаторных заводах на четырех континентах. Каждое из этих производственных предприятий имеет различную направленность с точки зрения исследований и разработок. Наша сеть заводов гарантирует, что наши клиенты по всему миру извлекают выгоду из специальных навыков и решений всех отдельных мест. Качество всегда соответствует европейским стандартам, независимо от места производства.

• Оперативная подготовка предложений

• Оптимизированное последовательное сквозное управление проектами
• Заметно более короткие сроки производства и поставки
• Очень высокая надежность доставки
• Гибкость и надежность благодаря резервным фабрикам
• Быстрая стандартизированная документация
• Своевременная доставка

Гармонизированный дизайн, всемирно стандартизированные рекомендации по проектированию и стандартные ИТ-программы для всех заводов гарантируют, что наши клиенты всегда получат лучший продукт, независимо от того, на каком заводе Siemens они его приобретают.

Альтернативные изоляционные жидкости

Замена старых трансформаторов более мощными с использованием новейших технологий существенно снижает общий углеродный след трансформаторного блока.



Siemens Energy предлагает изоляционные жидкости в виде натуральных и синтетических экологически чистых сложных эфиров, включая реакторы, фазовращатели и устройства высокого напряжения постоянного тока.



Преимущества изоляции из сложного эфира

• Высокая температура воспламенения и воспламенения для повышения безопасности
• Быстро биоразлагаемая жидкость для расширенной защиты от окружающей среды
• Высокая влагостойкость для длительного срока службы
• Возможность увеличения нагрузки трансформатора
• Синтетический эфир: низкая температура застывания (-56°C) позволяет работать в холодном климате
• Снижение затрат благодаря уменьшению риска возгорания и длительных простоев из-за опасных отказов.

Сертифицированные стандарты качества

Мощная сеть заводов по всему миру создает передовые трансформаторные технологии и предварительно изготовленные компоненты. Наше глобальное присутствие экспертов по трансформаторам, знакомых как с местными, так и с международными требованиями, также гарантирует клиентам быстрое реагирование и своевременную доставку. Стремясь к бескомпромиссному качеству, система управления качеством, используемая на всех заводах по производству силовых трансформаторов, соответствует стандарту DIN ISO 9001:2015.



Чтобы удовлетворить требования к местному содержанию, Siemens Energy также позволяет и поддерживает местных производителей трансформаторов для производства трансформаторов на основе нашей технологии. Тем не менее, чтобы обеспечить неизменно высокую надежность трансформатора, мы осуществляем разработку и производство прототипов собственными силами.

Области применения

Выработка энергии

Повышающие трансформаторы генератора и трансформаторы доступа к сети являются важным звеном между электростанцией и сетью передачи. Они повышают напряжение от уровня генератора до уровня напряжения передачи (HV). Часто эксплуатируемые днем ​​и ночью при полной нагрузке, они обеспечивают высочайший уровень надежности.



Мощность установки: до 1300 МВА (3 фазы) и 700 МВА (1 фаза)

Напряжение системы: до 1100 кВ

Блок вспомогательного трансформатора

Вспомогательные трансформаторы блока обеспечивают вспомогательное питание для всей электростанции. Они понижают напряжение с уровня генератора до уровня напряжения внутренней установки. Siemens поставляет блочные трансформаторы собственных нужд в виде пакетов с минимальными затратами на разъяснение для заказчика.



Номинальные параметры: до 40 МВА, в основном с устройством РПН (NLTC

Системно-соединительный трансформатор на высоковольтных подстанциях

Трансформаторы этого типа соединяют системы передачи переменного тока с различным напряжением. Они обеспечивают обмен активной и реактивной мощностью между системами. Они должны выдерживать электрические нагрузки от токов короткого замыкания и переходных процессов.



Мощность агрегата: до 1300 МВА (3 фазы)

Системные напряжения: до 1100 кВ

Питающие трансформаторы для промышленного применения

Эти трансформаторы соединяют системы передачи переменного тока с различным напряжением. Они обеспечивают обмен активной и реактивной мощностью между системами. Они должны выдерживать электрические нагрузки от токов короткого замыкания и переходных процессов.



Мощность блока: до 1300 МВА (3 фазы)

Системные напряжения: до 1100 кВ

Новости и события Наши силовые трансформаторы производятся на 14 заводах в разных странах для надежной работы по всему миру. Создан в соответствии с национальными и международными стандартами в соответствии с потребностями клиентов, включая превосходное обслуживание клиентов, где бы вы ни находились.
