Что представляет собой контроллер TSUMV29. Какие функции он поддерживает. Как его настроить и запрограммировать. Где его можно применить. На какие особенности обратить внимание при работе с TSUMV29.
Основные характеристики и возможности контроллера TSUMV29
Контроллер TSUMV29 представляет собой универсальное решение для управления ЖК-панелями. Он обладает следующими ключевыми возможностями:
- Поддержка различных разрешений экрана — от 1024×768 до 1920×1200
- Интерфейс панели: одно- или двухканальный LVDS
- Входы: VGA, HDMI, AV, TV-тюнер
- Аудиовыход мощностью 2×3 Вт
- USB-порт для обновления прошивки
- Управление с помощью кнопок и пульта ДУ
- Многоязычное экранное меню
Благодаря этому набору функций TSUMV29 может применяться для создания мониторов, телевизоров и других устройств отображения на базе ЖК-панелей.
Настройка и программирование контроллера
Программирование TSUMV29 осуществляется достаточно просто:
- Выберите подходящий файл прошивки в соответствии с разрешением вашей ЖК-панели
- Скопируйте файл .bin на пустую USB-флешку
- Подключите флешку к USB-порту контроллера
- Подайте питание — начнется процесс прошивки
- Дождитесь окончания прошивки (обычно занимает несколько секунд)
После этого контроллер будет готов к работе с выбранной ЖК-панелью. При необходимости можно дополнительно настроить параметры изображения через экранное меню.
Области применения TSUMV29
Благодаря универсальности контроллер TSUMV29 находит применение во многих областях:
- Создание недорогих мониторов из ЖК-панелей от ноутбуков
- Разработка портативных телевизоров
- Вывод изображения в промышленных системах автоматизации
- Создание информационных табло и рекламных дисплеев
- Применение в авиамодельной электронике (FPV-системы)
Простота настройки и доступная цена делают TSUMV29 популярным решением для самостоятельной сборки устройств отображения.
На что обратить внимание при работе с TSUMV29
При использовании контроллера TSUMV29 стоит учитывать некоторые особенности:
- Не все USB-флешки одинаково хорошо работают для прошивки — иногда требуется подобрать подходящую
- Существует две версии ТВ-тюнера, требующие разных прошивок — уточняйте у продавца
- При обрыве питания во время прошивки контроллер может «умереть» — потребуется перепрограммирование чипа памяти
- Для старых ЖК-панелей с соотношением 4:3 может потребоваться подбор прошивки
Внимательное отношение к этим моментам поможет избежать проблем при настройке и эксплуатации контроллера TSUMV29.
Выбор подходящей ЖК-панели для TSUMV29
При выборе ЖК-панели для работы с контроллером TSUMV29 следует обратить внимание на следующие параметры:
- Разрешение экрана — должно соответствовать доступным прошивкам (от 1024×768 до 1920×1200)
- Тип интерфейса — одно- или двухканальный LVDS
- Напряжение питания подсветки — контроллер поддерживает 3.3В, 5В и 12В
- Соотношение сторон — для корректной работы с HDMI лучше выбирать 16:9
Оптимальным выбором будут современные ЖК-панели с разрешением Full HD (1920×1080) и интерфейсом LVDS. Они обеспечат наилучшее качество изображения при работе с TSUMV29.
Подключение периферийных устройств к TSUMV29
Контроллер TSUMV29 позволяет подключать различные дополнительные устройства:
- Клавиатура управления — 5 или 7 кнопок для навигации по меню
- ИК-приемник для работы с пультом дистанционного управления
- Динамики — левый и правый каналы по 3 Вт
- Внешние аудиоустройства через выход для наушников
Это расширяет функциональность устройств на базе TSUMV29 и позволяет создавать полноценные мультимедийные системы. Подключение осуществляется через соответствующие разъемы на плате контроллера.
Особенности работы с HDMI на TSUMV29
При использовании HDMI-входа контроллера TSUMV29 следует учитывать некоторые нюансы:
- Контроллер корректно распознает только разрешения с соотношением сторон 16:9
- Входящий сигнал масштабируется под разрешение подключенной ЖК-панели
- При несовпадении соотношения сторон возможны геометрические искажения
- Для корректировки геометрии можно использовать настройки overscan в сервисном меню
Оптимальным вариантом будет использование ЖК-панели с нативным соотношением сторон 16:9 — это обеспечит наилучшее качество изображения при работе через HDMI.
Создание корпуса для устройства на базе TSUMV29
Для создания законченного устройства на базе контроллера TSUMV29 потребуется корпус. Есть несколько вариантов его изготовления:
- Покупка готового универсального корпуса — самый простой способ
- 3D-печать корпуса по готовой или самостоятельно разработанной модели
- Изготовление корпуса из листового пластика или оргстекла
- Использование подходящего готового корпуса от другого устройства
При проектировании корпуса нужно предусмотреть отверстия для разъемов, вентиляции и крепления ЖК-панели. Это позволит создать эстетичное и функциональное устройство на базе TSUMV29.
SUPRA STV-LC32500WL. Ремонт, схема, сервис
Техническое описание и состав телевизора SUPRA STV-LC32500WL, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
— SUPRA STV-LC32500WL не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
В данном случае в первую очередь следует проверить работоспособность основного источника
питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard CV59TH-B32.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи и выпрямительные диоды на предмет вероятного КЗ.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) LNK6768K, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
— Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов.
Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.— Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы CV59TH-B32 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: TSUMV29/39/59, SPI Flash: W25Q32 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Перед заменой тюнера NoName, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Следует помнить! Попытки самостоятельного ремонта телевизора SUPRA STV-LC32500WL, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Прошивка SPI FLASH SUPRA STV-LC32500WL V1P11, Main: CV59TH-B32, Panel: HK315LEDM-0HE2H CRC: 0FDC1629(32 Mbit) Прошивка SPI FLASH SUPRA STV-LC32500WL V1P12, Main: CV59TH-B32, SPI Flash: 25Q32FV, Panel: HK315LEDM-OHDAH CRC: 76B95402(32 Mbit). Прошивка SPI FLASH SUPRA STV-LC32500WL V1N07, V1N09, Main: TP.SIS231.PT71, SPI Flash: 25Q64, Panel: LC320TU3A CRC: 51EDD6F7(64 Mbit). Доработка после ремонта подсветки CV59TH-B32, BIT3267. Информация от мастера. Уменьшить ток подсветки в этой модели с 330mA до 250mA можно, удалив один из четырёх параллельно соединённых резисторов в холодном (нижнем) конце цепи светодиодов (LED-) 2. Ограничение тока драйвера. CV59TH-B32, BIT3267S. Общая информация.Чтобы уменьшить ток подсветки в телевизорах с платой CV59TH-B32 и микросхемой LED-драйвера BIT3267, можно увеличить общее сопротивление низкоомных резисторов датчика тока RLed, подключенных к выводу 5 INN микросхемы BIT3267. Обычно к ним подключается разъём LED- подсветки. |
Дополнительно по ремонту MainBoard
Внешний вид MainBoard CV59TH-B32 показан на рисунке ниже:
Основные особенности устройства SUPRA STV-LC32500WL:
Установлена матрица (LED-панель) HK315LEDM-0HE2H.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CV320PW05S.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой CV59TH-B32, управляется ШИМ-контроллером BIT3267. В качестве силовых элементов LED-драйвера применяются ключи типа STU30N15.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем LNK6768K.
MainBoard — основная плата (материнская плата) представляет собой модуль CV59TH-B32, с применением микросхем CPU: TSUMV29/39/59, SPI Flash: W25Q32 и других.
Тюнер NoName обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SUPRA STV-LC32510WL
Chassis(Version) V1L11
Panel: HK315WLEDM // HK315LEDM // HV320WX2-201
T-CON: HV320WX2-201 // LC320EXJ-SEE
LED driver (backlight): integrated into PSU
PWM LED driver: OB3362RP
MOSFET LED driver: AOD4454
Power Supply (PSU): HKC-PL05 REV 1.0 // HKL-320201
PWM Power: NE1101B
MainBoard: T.MS18VG.72 T.VST59.A5 // CV59SH-J // TP.VST59S.PB702
Тuner: CDT-3NP5I1-10
IC Main: CPU: TSUMV59XE, TPA3110LD2, Flash Winbond: 25Q32
SUPRA STV-LC3245LF
Chassis(Version) V2J11
Panel: TC315F1h3
T-CON: V420h3-Ch2; CM2669A, TPS65161, MAXIM9669E, RT8255, G5657A
LED driver (backlight): integrated into PSU
Power Supply (PSU): TE32-21 DXTE32-21
PWM Power: L6599D, L6562D, Q0270R (Stb)
MainBoard: T.MSD309.9B 10345
Тuner: DT82WT-3R-E // XDTT-6F1C/T1146
IC Main: MSD309BT-Z1, 25Q32B, K4T51163QI-HCF7, AIC2857, R2A15122
Kupi online 2 kom.
/lot tsumv29lu tsumv29 lqfp1002 KOM./LOT TSUMV29LU TSUMV29 LQFP100
Referenca: SKU: w99070
Stanje: Novi proizvod
kn55.36 kn47.05
Tagovi: zvono TV, STM32F105RCT6, stm32f407, v53, к1500, peglanje na tv-u, v56, stm32duino, gd32vf103cbt6, Peglanje 1080.
Količina
- Pošalji prijatelju
- Ispis
- Dodaj u listu želja
facebook twitter linkedin facebook
Povezani proizvodi
Lista
Akcija
Prvo, hvala vam puno!
Ovdje možete kliknuti na vezu da biste se prijaviti u naš dućan.
Možete pronaći mnogo brendova i stilova.
Još uvijek možemo prilagoditi različite велосипедную odjeću.(Različitih marki) jednostavno recite mi, molim vas!!!
Uživajte u kupovini!!!
kn148.65
kn99.57
Popularno
kn276.68
kn143.85
Popularno
2020 new 4 USB QC 3.0 car charger fast charging 3.0 mobile phone charging fast car charger 4 port USB car portable charger LICE 1. 4 USB auto punjač: 4 USB 7A brzo punjenje 4 uređaja istovremeno 2. Brzo punjenje: Qualcomm 3.0 brza brzina punjenja kao originalni punjač 3. brzi
kn148.72
kn75.85
Novo
Poklopac spremnika goriva W/ 2 ključa 411-51122 RD411-51122 za mini bager Kubota 151 161 185 KX91-3 SVL75-2 U35-S2 ključ broj: 459A broj dijela: 411-51122,41151122 RD411-51122,RD41151122 primjena: za mini bager Kubota 151 161 185 Q581 ZX KX91-3 za mini bager Kubota SVL75,SVL75-2,SVL75-2C,svl75c svl90,svl90-2,SVL90-2C,Svl90c
kn148.
72
Novo
kn107.55
kn73.14
Novo
Kupnja: 1, mi obično brod u roku od 24 sata nakon provjere, (osim na vikend, osim blagdana).Ako trebate promijeniti adresne informacije, molimo vas da nas o tome obavijestite. 2, naša cijena (tereta) ne uključuje nikakve tarife ili druge poreze; ako imate bilo kakvih pitanja, molimo kontaktirajte vašu lokalnu
kn44.62
kn42.38
Popularno
RM2325948135993516
kn128.37
kn125.80
Popularno
Moderni Zlatni Metalni Geometrijski Štipa Loptu Obrt Stolne Dekoracije Za Office Home Sobe Novi Izgled Kuće Dekor Metalne Pokloni Karakteristike: Veličina proizvoda :kao foto-show Materijal: Metal Boja: kao što je izložba fotografije Pogodno za razne dekoracije unutarnjih
kn336.
kn320.15
98
5. LCD как многофункциональный дисплей ПК VGA, HDMI, AV, TV
Эта плата работает так же, как плата контроллера VGA, что полезно и легко использовать в мастерской.
Тем не менее, это устройство я могу назвать «удивительной» платой.

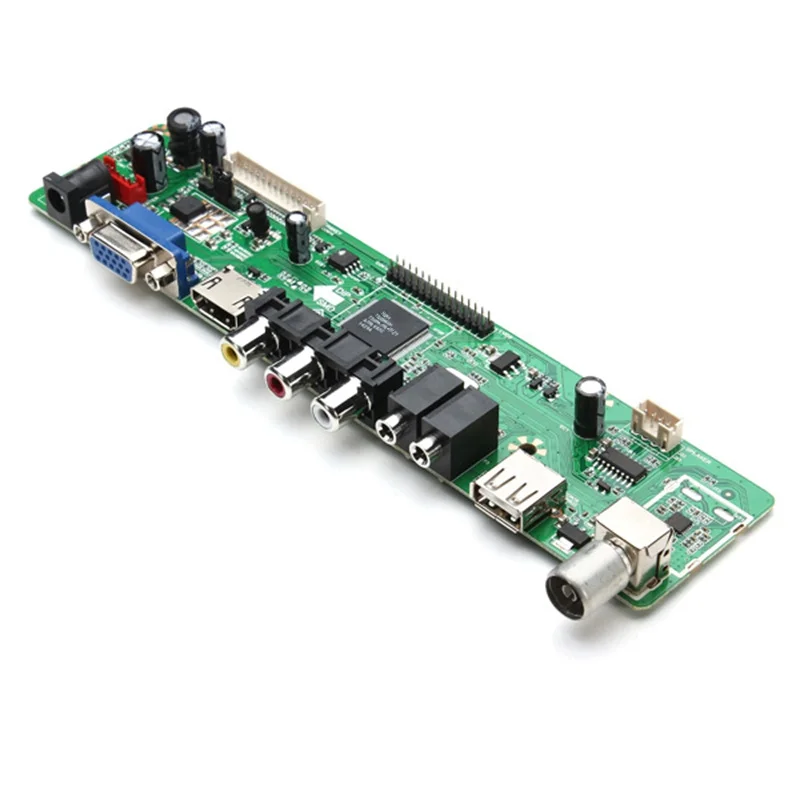

Плата выполнена на микросхеме ЦУМВ29, чего вполне достаточно для функций, которые она предлагает: VGA, HDMI, AV, аналоговое ТВ.
Также есть аналогичные платы на чипе TSUMV59, это описано здесь 6. LCD как PC VGA,HDMI,AV,TV дисплей TSUMV59
Так или иначе, здесь описан контроллер, построенный на чипе TSUMV29только версия
Модель: LA.MV29.P
Прежде всего — эта плата дешевая, если сравнивать цены на LCD устройства с входами — мониторы AV, HDMI, VGA и TV.
Так что цена выглядит привлекательно, так как мультиисточник и многофункциональный LCD дисплей.
Этот контроллер TSUMV29 доступен во многих местах, но хорошие цены в ЭТОМ магазине
Руководство для этой платы можно скачать в конце этой страницы.
Также есть возможность купить другую версию V29плата, когда свойства экрана задаются БЕЗ программирования ПЕРЕМЫЧКАМИ, как и в платах VGA.
СОВЕТ для контроллера перемычек, если подключить ИК, то доступ в «сервисное меню» МЕНЮ и далее 8896 — это ТОЛЬКО для версии с перемычками.
Такой контроллер может быть очень полезен, для всех начинающих, избегающих проблем с программированием, он доступен по хорошим ценам HERE_V29_jumpers .
———————
Использование и программирование требует большего опыта, это не так просто, как установка перемычки для разрешения, особенно для более старого разрешения SVGA.
Поскольку это было разработано для фильмов, можно использовать гораздо больше параметров ЖК-дисплея, например, передачу частоты LVDS.
Например, экраны с одинаковым разрешением не будут работать, если выбрано только разрешение, поэтому есть много других прошивок экрана, которые можно выбрать и попробовать для правильной работы.
Иногда необходимо проверить прошивку нескольких типов экранов, чтобы получить надлежащие результаты работы, в основном это касается старых экранов с соотношением сторон 4:3.
Более новые экраны, как правило, работают очень хорошо с первой прошивкой, соответствующей разрешению и типу подключения LVDS.
Эта плата может работать с различными дисплеями и различными разрешениями.

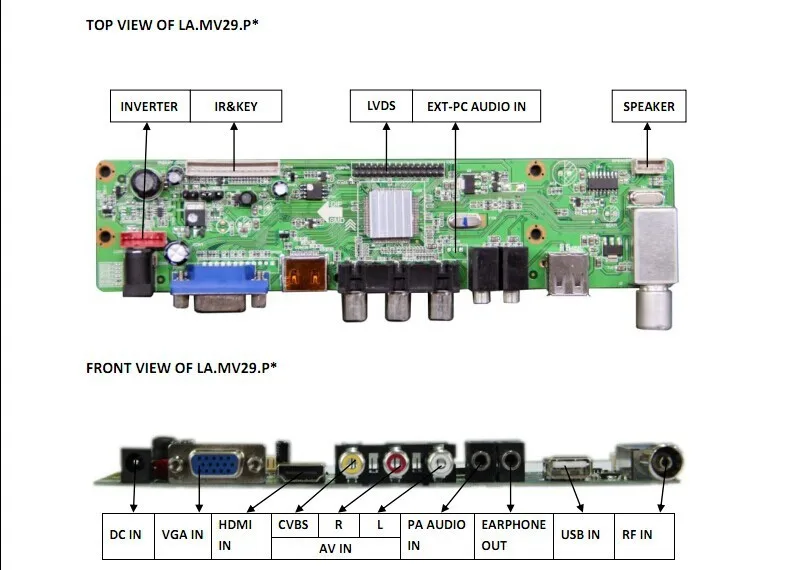

Имеет несколько внешних входов
— Вход постоянного тока 12 В
— Разъем VGA для ПК
— Разъем HDMI
— Композитный разъем AV (аудио AV L и R)
— Аудиовход для ПК
— Выход для наушников
— USB для перепрограммирования
— Аналоговый ТВ-вход
Также внутренние выходы
— Разъем CCFL (или LED) подсветки
— разъем для ключей (ИК, светодиод, клавиши)
— разъем LVDS, такой же, как описано здесь 2.
Кабели LVDS
— 2 шт. левый и правый динамики
— шина I2C
Также имеется ИК-пульт дистанционного управления для удобства дома использовать.
———————
В качестве дополнения я должен признать, что программное обеспечение этой платы имеет очень полезную функцию для моделлеров FPV (вид от первого лица) — можно включить синий экран в меню AV. Так что, если кто-то будет использовать ЖК-дисплей в качестве FPV-монитора, проблем с синим экраном во время полета не будет — это круто.
Ниже изображение экрана 1280×800 (соотношение установлено на 4:3), AV-вход от беспроводного приемника,
питание беспроводной камеры включено, синий экран отключен, затем питание беспроводной камеры выключено и синий экран отсутствует
Что еще для FPV’ Обычно сегодня сложно найти ЖК-монитор с соотношением сторон экрана 4:3 (большинство дешевых небольших камер используют это соотношение), но с помощью этой платы очень легко сделать такой экран из экрана любого старого ноутбука любого размера, любого размера.
любого разрешения и по дешевке. Какой контроллер лучше для FPV, V29или В59? ответ здесь
————————————————————
Два слова о входе HDMI, наиболее полезном для развлечения Raspberry PI, как и для других любителей. Вход HDMI корректно распознает только разрешения с соотношением сторон 16:9. Это означает, что устройство определяет разрешение с соотношением сторон 16:9, а затем масштабирует его до разрешения экрана, используемого с LVDS, поэтому любое исходное разрешение 16:9, передаваемое через HDMI, будет масштабироваться до разрешения экрана, подключенного к устройству, даже если оно не соответствует разрешению 16:9. Это немного странно, но работает. Так что если вы планируете в основном использовать HDMI, ищите экраны с родным соотношением сторон 16:9.Соотношение, таким образом, вы сможете увидеть исходное разрешение HDMI 16:9 и исходное разрешение экрана, что дает наилучшие результаты в геометрии изображения (круг — это круг, а не эллипс).
Что делать, если у вас экран 16:10, и вас не устраивает круг, похожий на эллипс?
Есть хитрое решение:
— СЕРВИСНОЕ МЕНЮ — это опция для продвинутых пользователей
Нажмите МЕНЮ и наберите 1147 для входа в «Сервисное меню», в этом меню найдите «Overscan», можно сделать картинку шире ( а затем по центру) и немного сглаженный (и также по центру), помогает использование тестового изображения 16:9.
Таким образом можно получить изображение с правильной геометрией, как на родном экране 16:9.
Также можно увеличить экранное меню в два раза, что очень полезно на маленьких экранах.
Так же есть много других вариантов, если интересно то посмотрите и протестируйте сами.
Если вы напутали настройки, всегда можно сделать «сброс настроек»
——————————— ——————
В качестве примера использования 15-дюймового экрана с разрешением 1024×768 и соотношением сторон 4:3.
Кабель LVDS использовал этот d. 30-контактный кабель
Ниже показан компьютер VGA, работает очень хорошо с хорошим качеством.
Сканирование для аналогового ТВ (по-прежнему вещает в кабельном ТВ вместе с цифровым ТВ)
———————————————- —————
Как программировать, это также легко и очень приятно.
Прежде всего, мы должны пойти в ближайший винный магазин, затем выбрать и купить бутылку Johnnie Walker с флешкой в комплекте.
После приятного вечера с друзьями, на следующий день у нас небольшая головная боль и флешка, которую можно использовать для программирования.
Небольшой совет — если у вас уже есть флешка, то можете купить любую бутылку с любым напитком, даже не включенную в подарочную флешку :), и даже не нужно ничего покупать, если вы не пьете 🙂 .
Программирование очень простое, мы должны выбрать правильный файл .
bin и скопировать его на флешку в корневом каталоге, подключить флешку к USB, затем подключить шнур питания, светодиодный индикатор состояния мигнет несколько раз, и обновление программного обеспечения будет выполнено.
Прошивка проста и надежна в работе, поэтому выбор правильного файла .bin занимает больше времени.
Были сообщения о том, что некоторые флешки не работают с платой, в качестве решения просто замените флешку на другую марку.
Внимание: Иногда при игре с прошивками, если происходит отключение питания/тормоз и прошивка не завершает программирование, то плата умирает.
Чтобы отремонтировать/починить плату, необходимо перепрограммировать микросхему флэш-памяти SPI (маленькая микросхема с 8 ножками) в любом внешнем программаторе SPI.
Для этого необходимо отпаять флеш чип от платы, вставить его в программатор и запрограммировать .bin файл, который находится в конце этой страницы.
После программирования перепаяйте чип на его место на плате, контроллер заработает, так что можно начинать программирование снова.
Прямая ссылка для скачивания содержимого чипа нужна только для ремонта контроллера типа V29.
———————-
Клавиатура для контроллера
Обратите внимание, что с платой можно использовать 5 или 7 клавиш, поэтому прошивка также должна быть для 5- или 7-клавишный режим.
5 клавиш выглядит не очень, но работает очень хорошо,
при первом нажатии клавиши «<" срабатывает громкость для регулировки,
при первом нажатии клавиши «>» доступно переключение каналов.
Клавиатура легко собирается на универсальной макетной плате с помощью микропереключателей и проводов.
Контроллер поддерживает клавиатуру аналогово-цифрового типа (при вводе с клавиатуры используется аналого-цифровой преобразователь), поэтому можно использовать только два провода для 7 клавиш.
В таком случае мы подключаем только вход GND и K0 для ключей. Это работает с 7 и 5 стилями клавиатуры.
Каждая функция определяется соответствующим резистором, соединенным последовательно следующим образом:
K0 0 ВКЛ/OFF
K1 680 V+
K2 1,5K V-
K3 2,7K Источник
K4 4.7K MENU
K5 8.2K CH+
K6 15K CH-
K7 38K RESSED
K6 15K CH-
K7 38K Reserdered
K6 15K CH-
K7 38K
K6 15K CH-
K7 38K
K6 15K CH-
K7 38K
однако для тех, кто не хочет слишком много паять, ВОТ готовая 7-клавишная клавиатура, вам нужно только припаять ИК-приемник, как на картинке ниже
————— —————
Новые платы и некоторые проблемы с ТВ-тюнером.
Похоже, есть два типа плат V29, обе хорошо работают с аналоговыми телеканалами, но требуют разных прошивок.
Один тип с ТВ-тюнером выглядит как на картинке ниже
то, что я называю СТАРЕЙШЕЙ платой
Прошивку для чипа ЦУМВ29 со старым ТВ-тюнером можно скачать с моего гугл диска или всей папки
И там обновлены ТВ-тюнеры другого типа по производителю то что я называю НОВАЯ плата
выглядит как на картинке ниже
Прошивки для ЦУМВ29чип с более новым ТВ тюнером можно скачать Здесь GD_V29_R840
или New_V29_R842 на моем GD
Новые ТВ тюнеры сделаны на чипе R840 или R842 марки Rafael Micro, самые новые R842.
Понятия не имею о возможностях этого чипа, но с новым ПО он хорошо работает с аналоговыми каналами.
Похоже, это вопрос удачи (или не удачи), какой тип ТВ-тюнера у вас получится.
Так что, рекомендую перед покупкой связаться с продавцом и убедиться какой именно тюнер вам нужен, и спросить его.
—————————
В разделе 10 собраны некоторые интересные примеры использования ЖК-контроллера. Галерея пользователей
Контроллер также очень полезен с древними домашними компьютерами в стиле ретро, как описано здесь e. Ретро консоль и компьютер
—————————
Приятно видеть, что наконец-то появились универсальные корпуса для таких контроллеров , так что если кто не знает как сделать чехол для контроллера, то в этом магазине можно купить универсальный корпус
——————————————
Проблемы.
Если у вас возникли проблемы, посмотрите здесь a. Возможные проблемы
Скачать программу T.VST29.03 бесплатно
казмиелеком 23 Комментарии 39 473 Просмотров
Прошивка T.VST29.03 Все Разрешение Поделился в этом посте.
Основная информация: Номер модели T.
VST29.03
Основной набор микросхем: TSUMV29, TSUMV39, TSUMV59
Trademark: Leroy
Display Format: up to 1920×1200
Aspect Ratio: 4:3, 16:9 & 16:10
Board Size: 168.00 X 42.0 (mm)
Общие характеристики:ТВ-система: PAL/SECAM/NTSC
Интерфейс панели: одноканальный или двухканальный LVDS
Функции кнопок: CH-/CH+/MENU/VOL-/VOL+Souce/Power
Multi -Язык экранного меню: Да
Порты ввода/вывода: HDMI, VGA, AV, USB, интерфейс RF TV и выход для наушников
Мощность аудиовыхода: 2 x 3 Вт (8 Ом)
Напряжение панели: +3,3 В/+5 В/+12 В пост.
Формат файлов USB: аудио (Mp3, wma, m4a/aac), видео (avi, mp4, ts/trp, mkv/mov, mpg, dat, vob, rm/rmvb), png), текст (текст)
ИК-управление: Да (управляется с помощью пульта дистанционного управления)
Электрические параметры:
Рабочее входное напряжение: +12 В постоянного тока
Максимальный ток: 2000 мА (без панели)
Мощность в режиме ожидания: <0,2 Вт (только для материнской платы) Прошивка:
Шаг 1: Очистите диск U
Шаг 2: Скопируйте соответствующую программу разрешения (файл *.
bin) на диск U.
Шаг 3: Подсоедините U-диск к материнской плате
Шаг 4: Подсоедините клавиатуру и ИК-порт
Шаг 5: Подключите источник питания, проверьте подсветку клавиатуры. Если есть мигающий свет, то есть в написанной программе, ожидая, когда свет станет зеленым, работа выполнена. Если индикатор не мигает, отключите источник питания, затем снова подключите USB, затем снова подключите источник питания. Следующая прошивка является загрузочной через USB. Команда Kazmi Elecom не несет ответственности за любой ущерб/утрату в результате загрузки/скачивания прошивки. Если вы новичок и у вас недостаточно знаний о загрузке или установке программного обеспечения/прошивки или файлов дампа, сначала прочитайте здесь.
Как скачать:Загрузите следующую прошивку, а затем распакуйте, вы получите папку. Теперь загрузите файл программатором. Подробнее о загрузке, процессе смотрите видео Щелкните здесь
Прошивка T.
VST29.03 Все разрешения Скачать бесплатно здесь:
