Устройство выключателя нагрузки. Выключатель нагрузки: назначение, виды и принцип работы

Что такое выключатель нагрузки и для чего он нужен. Какие бывают типы выключателей нагрузки. Как работает выключатель нагрузки. Чем отличается от обычного выключателя. Преимущества использования выключателей нагрузки.

Что такое выключатель нагрузки и его назначение

Выключатель нагрузки (ВН) — это коммутационный аппарат, предназначенный для включения и отключения электрических цепей под нагрузкой. В отличие от обычных выключателей, ВН способен безопасно коммутировать цепи с протекающим по ним током.

Основное назначение выключателя нагрузки:

• Включение и отключение электрических цепей под нагрузкой
• Коммутация номинальных токов
• Отключение токов короткого замыкания (в комбинации с предохранителями)
• Видимый разрыв цепи

Выключатели нагрузки широко применяются в распределительных устройствах, щитах и шкафах для оперативных переключений в электрических сетях.

Конструкция и принцип работы выключателя нагрузки

Конструктивно выключатель нагрузки состоит из следующих основных элементов:

• Контактная система (подвижные и неподвижные контакты)
• Дугогасительная камера
• Привод (ручной или электромагнитный)
• Механизм свободного расцепления
• Корпус

Принцип работы выключателя нагрузки заключается в следующем:

1. При включении подвижные контакты замыкаются с неподвижными, образуя электрическую цепь.
2. При отключении контакты размыкаются, между ними возникает электрическая дуга.
3. Дуга затягивается в дугогасительную камеру, где происходит её гашение.
4. После погасания дуги цепь полностью размыкается.

Благодаря особой конструкции контактов и наличию дугогасительной камеры, выключатель нагрузки способен безопасно коммутировать цепи под током.

Виды выключателей нагрузки

Существует несколько основных видов выключателей нагрузки:

По количеству полюсов:

• Однополюсные
• Двухполюсные
• Трехполюсные
• Четырехполюсные

По принципу гашения дуги:

• Воздушные

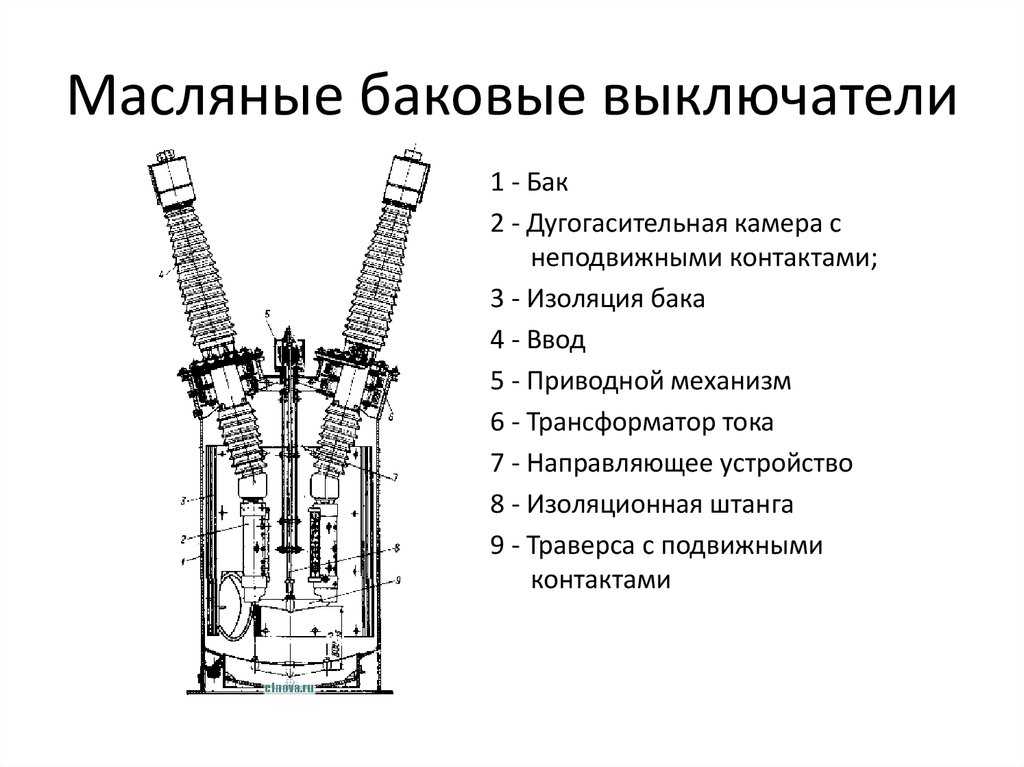

• Масляные
• Вакуумные
• Элегазовые

По конструкции:

• Рубящего типа
• Поворотного типа
• Врубного типа

По способу управления:

• С ручным приводом
• С электромагнитным приводом
• С пружинным приводом

Выбор конкретного типа выключателя нагрузки зависит от параметров сети и условий эксплуатации.

Чем отличается выключатель нагрузки от обычного выключателя

Основные отличия выключателя нагрузки от обычного выключателя:

Параметр	Выключатель нагрузки	Обычный выключатель
Коммутация под нагрузкой	Да	Нет
Наличие дугогасительной камеры	Да	Нет
Отключение токов КЗ	Да (с предохранителями)	Нет
Видимый разрыв цепи	Да	Не всегда
Применение	Силовые цепи	Осветительные цепи

Таким образом, выключатель нагрузки обладает более широкими возможностями по коммутации электрических цепей по сравнению с обычным выключателем.

Преимущества использования выключателей нагрузки

Применение выключателей нагрузки дает ряд важных преимуществ:

• Возможность коммутации цепей под нагрузкой без риска возникновения аварийных ситуаций
• Высокая отключающая способность (в комбинации с предохранителями)
• Видимый разрыв цепи, что повышает безопасность обслуживания
• Возможность дистанционного управления (для выключателей с электроприводом)
• Компактные размеры по сравнению с силовыми выключателями
• Относительно невысокая стоимость

Эти преимущества обусловили широкое применение выключателей нагрузки в распределительных устройствах различного назначения.

Области применения выключателей нагрузки

Выключатели нагрузки используются в следующих областях:

• Распределительные устройства низкого и среднего напряжения
• Комплектные трансформаторные подстанции
• Вводно-распределительные устройства жилых и общественных зданий
• Главные распределительные щиты промышленных предприятий
• Шкафы управления электродвигателями
• Системы гарантированного электроснабжения

В этих системах выключатели нагрузки выполняют функции оперативных коммутационных аппаратов, обеспечивая возможность безопасного включения и отключения электрических цепей.

Выбор и эксплуатация выключателей нагрузки

При выборе выключателя нагрузки необходимо учитывать следующие параметры:

• Номинальное напряжение сети
• Номинальный ток
• Отключающая способность
• Количество полюсов
• Способ управления
• Условия эксплуатации

Для обеспечения надежной работы выключателей нагрузки необходимо соблюдать следующие правила эксплуатации:

• Не превышать номинальные параметры
• Соблюдать график технического обслуживания
• Своевременно заменять изношенные детали
• Контролировать состояние контактной системы
• Проверять работоспособность привода и блокировок

При правильной эксплуатации современные выключатели нагрузки обеспечивают длительный срок службы и высокую надежность работы.

Выключатель нагрузки: для чего нужен?

Что такое выключатель нагрузки?

По виду выключатель нагрузки (ВН) практически не отличается от обычного автомата, но имеет особое назначение в мире электрики. В то время как автоматические выключатели призваны защищать электропроводку от токов короткого замыкания и перегрузок электросети, ВН выполняет функцию принудительного включения или отключения подачи электричества. Выключатель нагрузки — высоковольтный коммутационный аппарат, выполняющий функцию соединения токов трехфазной электросети в номинальном режиме.

Контакты ВН гораздо толще автоматических и предназначены для безопасного отключения электросети под нагрузкой. Если вы будете использовать для регулярного включения-выключения автоматы, то эти действия могут быстро привести к слипанию или разрушению силовых контактов, а, как следствие, и к поломке электроприборов. Устройством ВН не предусмотрено аварийное отключение токов, поэтому монтировать его следует вместе с предохранителями от короткого замыкания и перегрузки.

Виды ВН

Есть несколько признаков, по которым группируют выключатели нагрузки. Вы можете выбрать подходящий вариант прямо в каталоге нашего сайта.

1. По количеству полюсов. Ваш выбор будет зависеть от количества фаз в вашей сети и требуется ли рвать ноль при отключении. Есть 4 вида:

• 1-х полюсные;

• 2-х полюсные;

• 3-х полюсные;

• 4-х полюсные.

Также можно сгруппировать все ВН по принципу гашения дуги:

• Вакуумные — из названия понятно, что принцип заключается в отсутствии распространения дуги в условиях вакуума. Стабильный и эффективный вид, но к минусам можно отнести дороговизну.

• Автопневматические — в момент отключения тока сжимание воздуха гасит элетрическую дугу.

• Автогазовые — в камере гашения тока вырабатывается газ и под его воздействием происходит гашения дуги.

• Элегазовые — эта группа приборов работает по одному принципу с автогазовыми, но для подавления дуги используется шестифтористая сера, а не воздух.

• Электромагнитные — электромагнитное поле меняет направление электрической дуги.

По конструкции аппараты можно разгруппировать на:

• тепловые;

• полупроводниковые;

• электромагнитные;

• комбинированные.

Еще раз следует отметить, что данное устройство не работает в автоматическом режиме. Для размыкания и смыкания цепи необходимо будет человеческое вмешательство, следовательно при использовании выключателя нагрузки необходимо дополнительно защищать автоматом.

Принцип работы выключателя нагрузки

Подробнее остановимся на принципе действия выключателя нагрузки. Визуально и конструктивно устройство очень похоже на обычных разъединитель, разница только в том, что у ВН есть специальное устройство для гашения электродуги.

В момент отключения первыми размыкаются обычные контакты, а после них дугогасительные. Электрическая дуга, образовавшаяся в момент разрыва контактов попадает прямиком дугогасительную камеру, в которой успешно нейтрализуется за несколько миллисекунд различными способами. Либо она попадает в вакуум, либо гасится выделяющимися в камере газами.

Если вам необходимо подобрать выключатель нагрузки или вы уже определились с выбором и хотите купить — переходите на сайт amperkin.

ru! У нас всегда низкие цены.

Конструкция выключателя нагрузки его и применение

Выключатели нагрузки — это электрические устройства, которые позволяют коммутировать электрические цепи. По сути это обычные выключатели и они существуют как класс только благодаря низкой себестоимости производства.

Электрические цепи принято коммутировать с помощью автоматических выключателей. Их устройство позволяет производить нечастые включения (раз в несколько минут) нагрузки, а так же они могут отслеживать параметры входного напряжения, и в случае короткого замыкания или слишком высокого тока, отключаться.

Но существует определенная проблема — если токи или напряжение большие, то к автоматическим выключателям предъявляются довольно высокие требования, что приводит к высокой себестоимости аппарата, а если автоматов требуется много, это существенно увеличивает стоимость проекта.



Применение выключателей нагрузки

Существуют ситуации, когда коммутации бывают совсем редкие — 1 раз в день и реже, а так же когда по тем или иным причинам осуществлять защиту сети не требуется. Именно в таких ситуациях использование выключателей нагрузки является уместным и приводит к существенной экономии на стоимости реализации проекта.

Например, если заменить автоматический выключатель Schneider Electric Compact NSX 250F на выключатель нагрузки Schneider Electric Easypact CVS 250, то цена выключателя нагрузки будет в 2 раза ниже. При этом этот выключатель нагрузки имеет габариты корпуса и проводов подсоединения идентичные автоматическому выключателю, что позволяет, в случае необходимости произвести модернизацию системы. Так же между выключателями нагрузки и автоматическими выключателями одной серии существует частичное совпадение по аксессуарам, например, выносным поворотным рукояткам, межполюсным перегородкам и т. д.



В случае, когда защита электрической сети всё же нужна, можно использовать связку выключатель нагрузки плюс блок предохранителей. В основном, это всё равно будет дешевле, чем полноценный выключатель нагрузки, при этом за счет конструкции предохранителей, максимальный ток КЗ будет очень высоким, порядка 150 кА. Из минусов стоит отметить необходимость дополнительного места в шкафу под блок предохранителей и необходимость их замены после срабатывания. Предохранители — это одноразовые изделия.

Многие современные модели выключателей нагрузки поддерживают независимые расцепители, это небольшие блоки, которые вставляются в корпус выключателя или устанавливаются рядом и позволяют при подаче на них питания производить отключение выключателя нагрузки.

Такие связки часто используются в построении пожарной сигнализации, при возникновении аварии можно удаленно отключить питание нагрузки, а с другой стороны это происходит очень редко.

Еще 1 пример — это места, где по правилам техники безопасности использования электрооборудования требуется видимый разрыв цепи. Т.е в выключенном состоянии обслуживающий персонал должен видеть, что цепь разорвана. В автоматическом выключателе это достичь сложно, а вот в выключателях нагрузки производители часто делают прозрачные окошки или вообще отверстия для видимости разрыва.

Конструкция выключателя нагрузки

Конструкция выключателя нагрузки сильно зависит от его характеристик, т. к. выключатель нагрузки на 63 Ампера 380 Вольт будет кардинально отличаться от высоковольтного выключателя на 2000 Ампер 36 киловольт.

Попробуем описать общий конструктив

Выключатель состоит из корпуса, который защищает обслуживающий персонал от случайного соприкосновения с токоведущими элементами аппарата, а так же защищает сам аппарат от внешней среды, например, пыли.

На корпусе имеются силовые контакты для подвода питания через клеммы.

Клеммы бывают под болт или самозажимные.

Так же имеется подвижный контакт соединенный с выходными клеммами. Он позволяет замыкать цепь внутри корпуса выключателя нагрузки.

Управление подвижным контактом может осуществляться как механической ручкой, так и различными сервоприводами.

При подводе подвижного контакта к неподвижному будет возникать дуговой разряд, который выжигает контактные площадки и приводит к электрическому износу устройства. Для сокращения горения дуги подвижный контакт оснащают пружиной, она накапливает определенное усилие от нажатия на ручку управления, а в определенный момент производит выпрямление быстро соединяя силовые контакты.

При размыкании контактов так же возникает дуга, для борьбы с ней используются дугогасительные камеры, они забирают на себя часть дуги, разрывая 1 большую на много мелких.

В конструкции выключателя нагрузки могут использоваться много различных дополнительных аксессуаров — мотор-привода, межполюсные перегородки, выносные рукоятки и прочее.

Виды выключателей нагрузки

Выключатели нагрузки бывают нескольких видов. В зависимости от своих характеристик они делятся на:

• Выключатели нагрузки двухполюсные — для однофазных сетей

• Выключатели нагрузки трехполюсные — для трехфазных сетей

• Перекидные — имеют 2 пары входных контактов и 1 пару выходных. Их используют например, для переключения между питающими линиями

• Так же по методу гашения дуги они бывают Вакуумные, элегазовые и электромагнитные

Более подробные характеристики выключателя нагрузки необходимо можно получить из каталога производителей, таких как Scheneider Electric, Eti, Hager

Мы вкратце рассмотрели конструкцию и применение выключателей нагрузки. Если у Вас остались какие-то вопросы по информации указанной в статье — обращайтесь, пожалуйста, к нашим менеджерам.

Что такое выключатель нагрузки — полное руководство

Главная » Что такое выключатель нагрузки – Полное руководство

Электрооборудование играет важную роль в обеспечении электроснабжения предприятий, домов и рабочих мест, а также их отключение в случае неблагоприятных токов нагрузки. Когда это происходит, необходимо принять незамедлительные меры, чтобы избежать неконтролируемого повреждения, поэтому установка компонентов распределительного устройства с вашим электрическим оборудованием очень важна.

Существуют различные типы компонентов распределительных устройств. Некоторыми из них являются выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Эти компоненты действуют как регуляторы тока в электрооборудовании, обеспечивая тем самым бесперебойную работу.

Среди этих компонентов выключатель нагрузки выделяется тем, что он регулирует все виды токов (нормальный ток и ток короткого замыкания). Итак, в этой статье мы предоставим полное руководство по выключателю нагрузки. Все, что вам нужно знать об этом компоненте, будет обсуждаться здесь.

Что такое выключатель нагрузки

Источник: Google

Выключатель нагрузки (lbs) — это устройство, которое обеспечивает включение, размыкание и безопасное отключение низковольтных электрических цепей под нагрузкой. Это достигается за счет добавления оборудования, повышающего скорость работы ножа разъединителя, а также оборудования, изменяющего явления дуги и позволяющего безопасно гасить дуги, возникающие при переключении токов нагрузки. Примерами такого оборудования являются дугогасительные рожки, пружинные приводы и штыри.

Переключатель lbs может быть ручным, автоматическим или иметь функцию отключения. Сборка выключателя нагрузки довольно проста, а использование несложно. Это очень необходимо в промышленном секторе, аварийном переключении, общественном распределении, фидерах двигателя и распределительных панелях.

Выключатель нагрузки должен обладать следующими характеристиками:

• Должен быть способен отключать ток, эквивалентный номинальному длительному току в напряжении системы.
• Должен быть в состоянии обеспечить достаточную изоляцию, чтобы изолировать цепь, когда она замкнута.
• Должен быть способен отключать небольшой емкостной и индуктивный ток, что необходимо для отключения ненагруженных воздушных линий, кабелей, трансформаторов и другого электрооборудования.
• Должен выдерживать максимальный ток короткого замыкания до тех пор, пока прерывающее устройство не устранит неисправность.

Что такое выключатель без нагрузки

Источник: Ebay

Выключатель без нагрузки — это «устройство разгрузки», т. е. его можно использовать только при нулевом протекающем токе. Обычно он отключается, когда электрооборудование необходимо проверить, обслужить или заменить. Это делается для того, чтобы изолировать оборудование от тока, протекающего в цепи. Это можно сделать со всей системой или только с той ее частью, над которой нужно работать.

Выключатель без нагрузки полностью противоположен выключателю нагрузки. Он не предназначен для отключения цепи, находящейся под нагрузкой, т. е. цепи, через которую проходит ток. Чтобы разъединить цепь, вам нужно будет использовать другой инструмент. Использование инструмента убережет вас от опасностей, которые могут возникнуть при выключении выключателя. Выключение выключателя без использования инструмента может вызвать вспышку дуги, что, в свою очередь, может привести к возгоранию, повреждению имущества или даже к травме.

Существует несколько типов выключателей без нагрузки. К ним относятся:

• Разъем, который крепится к солнечному модулю, например, разъем MC.
• Держатель предохранителя с защитой от прикосновения. Хорошим примером являются те, которые используются в комбайнерной коробке.
• Изолирующее устройство, которое необходимо отключить с помощью инструмента.

Связаться с нами

Как работает выключатель нагрузки

Выключатель нагрузки работает простым и понятным способом. Выключатель нагрузки изменяет ток, механически перемещая свой контакт с соответствующей скоростью, чтобы «включать» или «выключать» ток. «Make» означает закрыть ток, а «break» означает открыть ток. При переключении на него действуют механические, термические и диэлектрические нагрузки.

В результате выключатель нагрузки должен пройти многочисленные испытания в соответствии со стандартом IEC 62271-103, чтобы изучить и тщательно изучить его отключающие способности. Уровни тока и переходное восстанавливающееся напряжение (TRV) являются наиболее важными характеристиками, которые необходимо изучить при анализе поведения выключателя нагрузки во время испытаний на отключение.

Преимущества выключателя нагрузки

• Дешевизна: Выключатель нагрузки очень дешев, и это относительно удобный вариант для всех, кто учитывает свой карман при выборе типа выключателя. Это намного дешевле, чем двухполюсный выключатель (выключатель, подключенный к двум отдельным электрическим цепям).
• Безопаснее: Преимущество безопасности выключателя нагрузки является премиальным. Вы можете легко замыкать (размыкать) и размыкать (замыкать) цепь, не опасаясь опасности. Вы можете управлять выключателем нагрузки с безопасного расстояния, оставаясь за границей вспышки дуги.

Выключатель нагрузки имеет коммутационное устройство, которое помогает заземлить любые заряды, которые могут остаться после выключения выключателя. Также с коммутационным устройством вы надежно замкнетесь от токов короткого замыкания, защитив при этом себя и распределительное устройство от непреднамеренного срабатывания.

• Предусмотрена защита трансформатора: Выключатель нагрузки оснащен плавкими предохранителями HRC, которые действуют как защитные средства при неисправностях в трансформаторе. Предохранители HRC предотвращают любые повреждения, которые могут быть вызваны перенапряжениями, создаваемыми источником питания, напряжениями, вызванными нагрузкой, или внутренними неисправностями.
• Очень легко включать и выключать питание: Выключатель нагрузки очень прост в эксплуатации. Вы можете легко включать и выключать питание. В отличие от выключателя без нагрузки, вам не нужен какой-либо инструмент для включения и выключения функции выключателя. Выключатель нагрузки поставляется с пружинным механизмом для включения и выключения питания. Выключатель нагрузки устойчив к ударам и потребляет меньше энергии.

Функции выключателя нагрузки

• Токи включения и отключения: Выключатель нагрузки имеет способность гашения дуги, которая используется для включения (размыкания) и отключения (замыкания) токов в цепи. Это помогает обеспечить бесперебойную работу электрооборудования.

• Предотвращение повреждений: Выключатель нагрузки как компонент распределительного устройства. Убедитесь, что повреждения, которые могут возникнуть из-за неравномерного тока в цепи, исключены. Выключатель нагрузки действует как контролер и останавливает нерегулярный ток, который может повредить цепь.

• Ток короткого замыкания: Это функция, которую другие типы компонентов распределительного устройства не выполняют. Выключатель нагрузки может включать (размыкать) заданные токи при коротких замыканиях.
• Включение и выключение цепи: Выключатель нагрузки используется для включения и выключения цепи с небольшим магнитным или емкостным током. Примерами являются токи возбуждения трансформатора и зарядные токи линии.

• Защита жизни и имущества: Выключатель нагрузки имеет общую функцию предотвращения повреждений, вызванных электрическими факторами, от приближения к людям и имуществу. Это предотвращает любую опасность поражения электрическим током, которая может быть вызвана несбалансированным протеканием тока, пониженным или повышенным напряжением. Выключатель нагрузки устраняет риск возникновения пожара или того хуже, тем самым гарантируя безопасность жизни и имущества.

Что такое выключатель нагрузки Символ

Как было сказано ранее, существует четыре основных типа компонентов распределительного устройства: выключатель нагрузки, разъединитель, выключатель-разъединитель и автоматический выключатель. Каждый из этих компонентов имеет свои символы, указывающие на их функцию. Ниже приведена схема каждого из их символов.

Источник: Электротехнический портал

Глядя на схему выше, вы заметите, что к символу каждого из них, кроме выключателя нагрузки, прикреплена горизонтальная линия. Горизонтальная линия указывает на их изолирующую функциональную способность, т. Е. Три компонента распределительного устройства (разъединители, выключатели-разъединители и автоматические выключатели) являются выключателями без нагрузки; они выполняют изолирующую функцию.

Связаться с нами

Какие бывают типы выключателей нагрузки

Вакуумный выключатель нагрузки

Источник: Pinterest

Вакуумный выключатель нагрузки — это устройство, которое при активации может прерывать электрический ток. Это тип выключателя нагрузки, который можно включить вручную с помощью рукоятки выключателя или автоматически с помощью электрического сигнала.

Оснащены устройствами дистанционного закрытия и оборудованы автоматическими устройствами, которые могут отключать и защищать электрооборудование при его срабатывании. Он имеет длительный срок службы, высокую относительную цену и подходит для устройств с напряжением 220 кВ и ниже.

Этот выключатель нагрузки поставляется с независимыми расцепителями и дополнительными решениями по минимальному напряжению, которые обеспечивают более высокий уровень защиты вашего электрооборудования. Вакуумные выключатели нагрузки подходят для широкого спектра цепей и обеспечивают прерывание короткого замыкания или прерывание напряжения не выше номинального максимума. Они служат в качестве обычного выключателя нагрузки и помогают вам поддерживать ваши электрические системы в хорошем рабочем состоянии.

Поскольку система работает внутри вакуумной линии, предусмотрены дополнительные меры безопасности и усовершенствования, позволяющие избежать короткого замыкания или проблем с напряжением, которые могут нарушить работу системы.

Когда вакуумный выключатель нагрузки обнаруживает электрический ток или неисправность, он срабатывает. Как только это произойдет, следует провести тщательный осмотр. Перед повторным подключением устройства необходимо тщательно проверить все компоненты на наличие повреждений или поломок.

Элегазовый выключатель нагрузки

Источник: Elecspare

Это распределительный выключатель среднего напряжения, в котором элегаз используется в качестве дугогасящей и изолирующей среды. Выключатель имеет три рабочих положения: открыто, замкнуто и заземление. Небольшой размер коммутатора, простота установки и отличная адаптируемость к условиям окружающей среды делают его подходящим для широкого спектра приложений.

Дуга гасится газом SF6, который имеет высокий ток отключения и хорошие характеристики по току отключающего конденсатора, но имеет более сложную структуру, что делает его идеальным для устройств с напряжением 35 кВ и выше.

Элегазовый выключатель нагрузки отличается хорошими показателями безопасности, высокой безопасностью и надежностью, небольшими размерами, отсутствием обслуживания, малым весом и безопасностью эксплуатации. Корпус выключателя нагрузки имеет слабое место внутренней конструкции, поэтому в случае внутренней дуги он быстро разомкнется, после чего за шкафом над спусковой дугой затвора будет краснеть избыточное давление открытого воздуха, ориентированное на пар снаружи шкафа. Это обеспечивает проверку безопасности распределительного шкафа.

Связаться с нами

Воздушный выключатель нагрузки

Источник: Google

Это тип выключателя нагрузки, в котором воздух используется в качестве диэлектрика и среды для гашения дуги. В качестве альтернативы его можно определить как распределительное устройство, в котором в качестве прерывающей среды используется воздух. Контакт воздушного выключателя размыкается в воздухе, и сжатый воздух используется для устранения проблемы дугового разряда, возникающей при размыкании выключателя. Основными компонентами этого выключателя нагрузки являются дугогаситель, резервуар с подачей сжатого воздуха и электропневматический привод.

Выключатель воздушной нагрузки обычно используется для размыкания цепи под нагрузкой. Дуга, возникающая при размыкании выключателя, гасится различными способами. Его можно погасить, отодвинув контакты друг от друга или прервав подачу питания. Дуга гасится за счет удлинения дугогасительных рожков в конструкции выключателя. Эти дугогасительные рожки представляют собой не что иное, как металлические детали, из которых состоит дуга.

Дуги имеют тенденцию расходиться друг от друга, когда выключатель включен, и в конце концов вырываются на свободу. Сжатый воздух способен разрывать большой ток в дуге, но его структура более сложная, что делает его идеальным для изделий с напряжением 60 кВ и выше.

Выключатель нагрузки среднего напряжения

Источник: Shutterstock

Это тип выключателя нагрузки, рассчитанный на напряжение от 3 кВ до 36 кВ. Он доступен в различных стилях, например, с металлическим корпусом для улицы, с металлическим корпусом для помещения и для улицы без металлического корпуса. Режим прерывания этого выключателя нагрузки может быть SF, масляным или вакуумным.

Основной функцией этого выключателя нагрузки является прерывание тока при возникновении неисправности, независимо от типа автоматического выключателя среднего напряжения, используемого выключателем нагрузки среднего напряжения.

Среди производителей распределительных устройств среднего напряжения компания Elecspare известна как профессиональный и надежный поставщик цепей отключения нагрузки среднего напряжения. Компонент распределительного устройства обеспечивает постоянную безопасность, электрическую стабильность, долговечность электрооборудования и требует минимального обслуживания, что способствует устранению ущерба окружающей среде.

Связаться с нами

Выключатель нагрузки высокого напряжения

Источник: Shutterstock

Выключатель нагрузки высокого напряжения делится на дополнительные типы. К ним относятся:

• Выключатель нагрузки высокого давления, производящий твердый газ: он использует энергию, полученную от разрыва дуги. Это заставляет газообразующий материал дуговой камеры выделять газ для гашения дуги. Он имеет простую структуру и подходит для устройств с напряжением до 35 кВ.
• Реле нагрузки высокого давления воздуха: во время фазы торможения давление воздуха поршня гасит дугу. Он также имеет базовую структуру, что делает его идеальным для устройств с напряжением до 35 кВ.
• Реле нагрузки высокого давления сжатого воздуха: больший ток отключается путем гашения дуги сжатым воздухом. Структура относительно сложная и подходит для устройств с напряжением 60 кВ и выше.
• Погруженный в масло выключатель нагрузки: он использует энергию дуги для пробоя и газификации масла, окружающего дугу, и его охлаждения. У него простая структура, но он тяжелый; подходит для наружных устройств с напряжением 35 кВ и менее.

Выключатель нагрузки низкого напряжения

Источник: Indiamart

Это тип выключателя нагрузки, рассчитанный на 1 кВ. Это комбинация предохранителей HRC, низковольтных автоматических выключателей, выключателей, разгрузочных электрических изоляторов, миниатюрных автоматических выключателей (MCB), автоматических выключателей утечки на землю и автоматических выключателей в литом корпусе (MCCB). Его можно использовать в цепи переменного тока для ручного или периодического замыкания и размыкания цепи под нагрузкой, а также для защиты от перегрузки линии и коротких замыканий.

Контактный нож замыкает цепь включения-выключения, а предохранитель обеспечивает защиту от перегрузки и короткого замыкания. Он имеет базовую конструкцию и надежный механический блокировочный компонент. Когда крышка открыта, переключатель не может быть закрыт, а когда переключатель замкнут, крышка не может быть открыта, что обеспечивает безопасную работу.

Связаться с нами

Что такое нагрузка на коммутатор

Нагрузкой обычно называется потребляемая мощность или потребность в электроэнергии, которую устройство подает в цепь. Возьмем, к примеру, нагрузку на цепь освещения; вы можете вычислить «общую нагрузку» или максимальную мощность всех осветительных приборов в цепи.

Нагрузка на коммутатор — это количество энергии, потребляемой коммутатором. Нагрузка отмечена на розетке с прерыванием цепи замыкания на землю (GFCI), потому что на розетке есть выключатель, который отключает ток при обнаружении скачка напряжения. Замена проводов нагрузки на стандартной розетке не влияет на розетку, однако прерыватель становится неэффективным, если то же самое сделать на розетке GFCI. Это делает розетку неспособной обеспечить необходимую защиту, что создает потенциально опасную ситуацию.

Спецификация выключателя нагрузки

• Тестирование: Это следующие тесты, проводимые на выключателе нагрузки для обеспечения оптимальной работы.
  • Стандартный тест: Это тест, который проводится время от времени. Он проводится для определения включающей и отключающей способности выключателя нагрузки. Этот тест проводится для определения пиковой способности выдерживать переходное восстанавливающееся напряжение (TRV) после прерывания тока.
  • Испытание на коммутацию емкостного тока: когда ненагруженная линия передачи, кабель или другое оборудование внезапно размыкается, прерывание емкостных токов создает скачки высокого напряжения, создавая нагрузку на изолирующую среду коммутационного устройства.
  • Таким образом, когда выключатель нагрузки прерывает емкостный ток зарядки линии, будет выполняться проверка тока зарядки линии для оценки его отключающей способности, а проверка тока зарядки кабеля будет выполняться для оценки способности отключать ток зарядки кабеля.
  • Испытание на коммутацию с замкнутым контуром: Отключающая способность замкнутого контура определяется цепью, в которой обе стороны переключателя остаются под напряжением после отключения. Чтобы оценить эту способность, необходимо провести тест переключения с обратной связью.
  • Тест на короткое замыкание: Иногда выключатель нагрузки замыкается при существующей неисправности. В течение переходного времени после включения тока во время операции включения будет наблюдаться оптимальный пик первой основной петли тока в полюсе выключателя. Выключатель нагрузки должен иметь возможность замыкаться без колебаний, как только контакты соприкасаются, и он должен выдерживать огромные механические усилия.
  • Испытание на короткое замыкание должно проводиться на выключателе, который прошел не менее 10 циклов включения-выключения при 100% преимущественно активной нагрузке.

• Осмотр: это периодическая проверка выключателей нагрузки. Это действие уведомляет о необходимости обслуживания, технического обслуживания и ремонта, когда это необходимо.

Разница между выключателем нагрузки и автоматическим выключателем

источник: Pinterest

Выключатель нагрузки и автоматический выключатель — это разные вещи. Их не следует путать с одним и тем же, и нельзя использовать один из них вместо другого.

Есть два основных параметра для подключения и отключения питания в электроустановках. Их:

• Включающая способность: это оптимальный ток нагрузки при пуске.
• Отключающая способность: это оптимальный ток короткого замыкания, который может быть отключен.

Выключатель нагрузки может включать и отключать токи нагрузки, но не может делать то же самое для токов короткого замыкания. С другой стороны, автоматический выключатель может выполнять как то, так и другое, т. Е. Включать и отключать как токи нагрузки, так и токи короткого замыкания.

Выключатель нагрузки

Выключатель нагрузки управляет потоком электрического тока в цепи. Его можно использовать как для остановки, так и для запуска потока тока. Он выполняет операцию ручного отключения или повторного подключения питания от источника электроэнергии путем создания или закрытия зазора воздушной изоляции между двумя точками проводимости.

Автоматический выключатель

Источник: Elecspare

Автоматические выключатели существуют уже давно. Впервые он был разработан Томасом Эдисоном в 1879 году.

Когда ток, протекающий через электрическую цепь, превышает заданные пределы, автоматический выключатель используется для защиты двигателей и проводки. Когда возникает опасное состояние, он делает это, отключая ток от цепи. Автоматический выключатель, в отличие от выключателя, делает это автоматически и сразу же отключает электричество.

Выключатель нагрузки используется для включения и выключения питания; состояние неисправности не может быть обнаружено и прервано переключателем. Скорее всего, он расплавится или загорится. Но автоматический выключатель «разрывает» цепь в случае отказа.

Выключатели нагрузки предназначены для выполнения большого количества операций; его можно включать и выключать по отдельности. С другой стороны, прерыватель в конечном итоге выйдет из строя, если его неоднократно включать и выключать.

Связаться с нами

Заключение

Выключатель нагрузки представляет собой защитное устройство, используемое в электроустановках для включения и отключения токов нагрузки. Он обеспечивает бесперебойную работу электрооборудования. Он очень дешевый, безопасный, действует как защита трансформаторов и очень легко включается и выключается.

Выключатель нагрузки очень важен в электрической системе не только для промышленности, но и для бытового применения. Автоматические выключатели также важны, поскольку они регулируют неисправность нагрузки. Elecspare, как компания с самым высоким рейтингом среди производителей высоковольтных автоматических выключателей и выключателей нагрузки, производит качественные компоненты распределительных устройств, которым можно доверять для решения проблем с током нагрузки и неисправностями нагрузки в вашей электрической системе.

Подпишитесь на нас и поставьте лайк:

Содержание

Основы переключателя нагрузки и применение

Table of Contents

Большинство современных электрических и электронных устройств разрабатываются на основе оптимизации мощности, функций и размеров. Поэтому энергоэффективность является одним из основных вопросов, на которые обращают внимание инженеры-конструкторы. Особенно это касается портативной электроники, работающей от аккумуляторов, такой как фотоаппараты, планшеты, смартфоны, различные промышленные устройства и ноутбуки.

Несмотря на то, что большинство электронных компонентов рассчитаны на чрезвычайно высокую энергоэффективность, они по-прежнему потребляют энергию в режиме ожидания или в «спящем режиме». Когда это произойдет, вы хотели бы, чтобы устройство имело переключатель нагрузки , чтобы автоматически отключать шину питания для экономии энергии, а затем включать его всякий раз, когда ваше устройство просыпается.

Выключатель также может отключить ваше устройство от источника питания, защищая его от любых повреждений при возникновении ненормальных ситуаций с питанием, таких как переходные процессы, скачки напряжения, извлечение или установка батареи.

Что такое выключатель нагрузки?

Этот электронный компонент не имеет движущихся частей и работает как реле. Как правило, два MOSFET-транзистора действуют как переключающий элемент, один из которых представляет собой P-канальное устройство, а другой — N-канальное устройство.

Что такое ИС переключателя нагрузки?

ИС переключателя нагрузки (интегральная схема) представляет собой ИС источника питания со встроенными выходными драйверами и выходными транзисторами, выполненными с использованием КМОП-технологий. Эта система значительно меньше, чем традиционная дискретная конфигурация.

Он также имеет низковольтную операцию , низкое потребление тока, характеристики низкого сопротивления и множество других дополнительных функций. Сверхмалые предметы в классе один квадратный миллиметр составляют основу линейки пакетов. Упаковочная линия, в частности, включает в себя продукты, которые идеально подходят для использования в портативных устройствах с ограниченным пространством.

Что такое выключатель нагрузки?

LBS (выключатель нагрузки) относится к разъединителю, предназначенному для отключения или включения указанных токов. Этого можно достичь путем добавления оборудования, повышающего рабочую скорость ножа разъединителя, и другого типа оборудования, которое изменяет явление возникновения дуги, обеспечивая при этом безопасное прерывание образующейся дуги при каждом переключении токов нагрузки.

Для обеспечения ограниченной коммутационной способности нагрузки разъединители могут поставляться вместе с оборудованием. Переключатели используются для включения или выключения цепи с ограниченной величиной емкостного или магнитного тока, например, ток зарядки линии или выходной ток трансформатора.

Для добавления последовательного прерывателя можно модифицировать воздушный выключатель (обычно элегазовый или вакуумный). Это обеспечивает более высокие уровни отключения по току и напряжению. Кроме того, прерыватели повышают отключающую способность этого разъединителя и могут использоваться для переключения токов неисправности или нагрузки оборудования.

Каковы преимущества выключателя нагрузки?

Дешевле по сравнению с двухполюсной конструкцией

Независимо от технологии, используемой в выключателе нагрузки, стоимость его установки и приобретения намного ниже, чем у двухполюсной конструкции. Однако его цена зависит от источника питания, степени защиты IP, напряжения/мощности, частоты и номинального тока. Удобное использование и доступная цена LBS позволяют широко использовать его в распределительных сетях напряжением около 10 кВ.

Выключатель нагрузки в основном используется для включения и отключения тока нагрузки и может использоваться с высоковольтным предохранителем вместо автоматического выключателя. Разумный выбор переключателя балансировки нагрузки в конструкции значительно помогает обеспечить безопасность и надежность. В результате устраняются опасности, связанные с срабатыванием автоматических выключателей, что обеспечивает более безопасную работу электросети.

С предохранителем

Выключатели нагрузки

также оснащены плавкими предохранителями HRC для защиты трансформатора, что обеспечивает более безопасную и надежную работу. Однако вы также можете использовать вакуумный выключатель, хотя он немного дороже и надежнее.

Кроме того, линии электропередачи защищены от перегрева, что может привести к возгоранию, а такие приборы, как трансформаторы, защищены от повреждений, которые могут быть вызваны коротким замыканием или возгоранием.

Простое включение и выключение источника питания

Выключатели нагрузки

обычно имеют пружинный механизм для включения и выключения источника питания. Это упрощает процесс включения и выключения питания.

Разница между выключателем нагрузки и разъединителем?

Разъединители

Изолирующий выключатель, также называемый разъединителем, представляет собой механическое устройство, отвечающее указанным требованиям стандарта IEC 60947-1 (функция отключения). Здесь решающим фактором является расстояние открывания. Должна быть обеспечена изоляция между полюсами и между выходом и входом. Это достигается за счет видимого изоляционного зазора или некоторых конструктивных особенностей внутри устройства.

Устройство также должно иметь индикаторное устройство, показывающее положение подвижных контактов, которые должны быть надежно соединены с исполнительным механизмом. Согласно IEC 60947-3 изолятор должен размыкаться и замыкать цепь только в том случае, если отключается или включается ток пренебрежимо малой величины или если нет заметной разницы напряжений между клеммами каждого полюса.

Он может проводить рабочие токи в нормальных условиях и большие токи в ненормальных условиях в течение определенного времени. Требования стандарта IEC 60947-3 может быть достигнута с помощью плавких вставок, разъединителей, выключателей-разъединителей и автоматических выключателей с изолирующими функциями.

Выключатели нагрузки

LBS — это механические переключающие устройства, которые могут включать, отключать и проводить ток при нормальных условиях работы схемы. Это может включать конкретное состояние перегрузки и наличие токов в течение определенного периода времени при определенных ненормальных условиях в цепи, например, во время короткого замыкания.

Хотя выключатель нагрузки может иметь включающую способность при коротком замыкании, ему не хватает отключающей способности, указанной в IEC 60947-1. Это означает, что ток цепи рубашки может проходить, но не отключаться. Переключатель нагрузки — это электрический компонент, который затем переключает эту нагрузку между двумя источниками.

Выключатель нагрузки CHINT

Итак, где можно приобрести качественные выключатели нагрузки по доступной цене? Есть только одно место, ЧИНТ . Это всемирно известный производитель высококачественного электрического и электронного оборудования, в том числе выключателей нагрузки (LBS). Выключатели нагрузки CHINT обладают множеством функций, включая гибкость установки, высокую отключающую способность, интерфейс автоматического распределения, малый вес и компактную конструкцию.

Приобретая выключатель нагрузки в CHINT, вы можете быть уверены, что получаете качественный электрический компонент, не требующий обслуживания. Независимо от вашей системы электропитания вы можете выбирать из различных моделей с различными стандартами, такими как NFZ77 и FLN36 IEC 62271-105, IEC 60265-1 и другими. Эти выключатели нагрузки используются для отключения и создания тока отключения короткого замыкания между токами нагрузки 12-25 кВ переменного тока 50 Гц.

Заключение

Трансмиссия должна быть надежной и безопасной. Одна из жизненно важных электрических частей, обеспечивающая работу выключателя нагрузки. Они имеют множество преимуществ, в том числе безопасность, простоту включения и выключения и относительно дешевле 2-х полюсных конструкций.
