УВЧ для ЧМ-приемника

Для обеспечения уверенного приема радиовещательных ЧМ-станций в диапазоне УКВ (FM) можно использовать однокаскадный УВЧ. Ниже приводится описание высококачественного усилителя высокой частоты для радиовещательного УКВ-приемника, построение которого может быть осуществлено без применения специализированной контрольно-измерительной аппаратуры.

Технические характеристики

Коэффициент шума, менее, дБ……………………………………..2

Коэффициент усиления, дБ…………………………………………12

Низкий коэффициент шума и хорошее усиление являются основополагающими факторами при выборе данного УВЧ. Устройство может помочь обладателям автомобильных или бытовых приемников, расположенных на значительном удалении от передающего центра. При использовании УВЧ в автомагнитолах исчезает неприятный фединг (замирание, пропадание сигнала) во время движения автомобиля.

На рис. 1 приведена принципиальная электрическая схема УВЧ.

В качестве активного элемента используется СВЧ полевой транзистор. Для обеспечения достаточной устойчивости в работе без применения нейтрализации транзистор ѴТ1 включен по схеме с общим затвором. Непосредственное (гальваническое) заземление затвора ѴТ1 также способствует повышению стабильности УВЧ.

Рис. 1. Схема УВЧ

Выходной согласующий трансформатор Т1 рассчитан таким образом, что с учетом емкости стока VT1 он образует резонансный контур, настроенный на частоту 92 МГц. Таким образом, на этой частоте УВЧ имеет максимальный коэффициент передачи, обеспечивая лучший прием сигналов слабых станций, работающих в нижнем участке FM-диапазона. При повторении конструкции трансформатора Т1, как будет ниже описано, использование в стоковой цепи ѴТ1 подстроечного конденсатора не обязательно.

Выходной трансформатор Т1 намотан на каркасе диаметром 10 мм и длиной 15 мм. На расстоянии 2,5 мм от каждого края каркаса в нем делаются отверстия, необходимые для закрепления выводов первичной обмотки трансформатора. Первичная обмотка содержит 10 витков медного изолированного провода (можно взять любой подходящий отрезок эмалированного или с изоляцией из ПВХ провода диаметром 0,2…0,7 мм). Вторичная обмотка Т1 наматывается поверх первичной и содержит два витка указанного выше провода. В случае отсутствия необходимого каркаса можно изготовить трансформатор Т1 другим известным радиолюбителю способом. Однако в этом случае понадобится наличие простейшей измерительной аппаратуры.

Схема усилителя собрана на “пятачках”, вырезанных на фоль-гированной поверхности прямоугольного куска стеклотекстолита (рис. 2). Корпус полевого транзистора соединяется с затвором и припаивается непосредственно к общей шине УВЧ.

Можно рекомендовать следующий способ крепления транзистора: в печатной плате делается отверстие, равное диаметру корпуса транзистора, но меньшее, чем фланец. Транзистор вставляется в отверстие и припаивается за фланец к земляной шине платы. Соединения с другими выводами ѴТ1 могут быть сделаны изолированными проводами минимальной длины.

Рис. 2. Монтаж схемы

Для обеспечения малой емкости монтажа “пятачки” печатной платы должны быть небольшого размера.

Каскад на транзисторе ѴТ1 может быть настроен на любую другую частоту до 500 МГц. Для этого необходимо изменить параметры согласующего резонансного трансформатора Т1. При этом коэффициент шума УВЧ возрастет до 3 дБ, а усиление снизится до 10 дБ. На более высоких частотах Т1 можно заменить автотрансформатором. Разъем XW2 в этом случае необходимо подключить к отводу трансформатора через разделительный конденсатор емкостью 100 пФ.

Вместо транзистора U310 можно использовать U308 или U309, 2N4856…2N4860.

Автор статьи — Н. Соколов. Статья опубликована в РЛ, №6, 2003 г.

Схемотехника — УКВ аппаратура_УВЧ , конвертеры. — Трансиверы и радиостанции — Радиосвязь

АЗБУКА УКВ-АППАРАТУРЫ

Часть 1. Блоки УКВ аппаратов

Статья 6. Усилители высокой частоты и конвертеры

  Усилитель Высокой Частоты (УВЧ) является первичным звеном радиоприемника, связывающим приемник с антенной. Очень часто радиолюбители для названия этого устройства применяют слово «преселектор», которое можно расшифровать как «предварительный выбор частоты». На мой взгляд, понятие «УВЧ» имеет более широкий смысл. Главная задача преселектора состоит в «выборе частот», т.е. в выделении нужного сигнала из общей массы поступающих на антенное устройство ВЧ сигналов. УВЧ кроме селекции должен также и усиливать выбранные сигналы.

К УВЧ любого приемника предъявляются следующие основные требования.

• Необходимость ослабления сигналов на побочных каналах приемника (т.е. на зеркальной и промежуточной частотах радиоприемника), при этом ослабление полезного сигнала, поступающего из антенны, должно быть минимальным. Ослабление всех нежелательных сигналов характеризуется избирательностью УВЧ.

• УВЧ должен усиливать поступающий от антенны сигнал, при этом следует уделить внимание тому, чтобы УВЧ не вносил повышения шумов. Минимальные шумы — это самое основное требование к УВЧ для УКВ приемной аппаратуры. В густонаселенных радиолюбителями районах, УВЧ, кроме того, должен способствовать увеличению динамического диапазона радиоприемника, поскольку при этом снижаются уровни помех в тракте усилителя радиочастоты и на входе смесителя. Но это в большей степени относится к приемникам КВ.

• УВЧ должен быть хорошим согласующим устройством между входным волновым сопротивлением фидера антенны и первым каскадом усиления УВЧ (или смесителя). Равенство этих сопротивлений обеспечивает максимальную передачу высокочастотной энергии на вход первого каскада УВЧ приемника (или смесителя). От качества согласования зависит чувствительность радиоприемника.

   При высоком уровне помех между антенным входом и УВЧ применяют специальные ВЧ фильтры. Они могут быть как перестраиваемые, так и не перестраиваемые по частоте. Для работы в различных участках УКВ диапазонов применяют, как правило, фильтры неперестраиваемые. Перестраиваемый преселектор с выской избирательностью для низкочастотных УКВ диапазонов можно выполнить на спиральных резонаторах, представляющих собой полые металлические цилиндры или прямоугольные коробки, внутри которых на равных расстояниях от стенок размещены катушки индуктивности.

   Внутренняя поверхность цилиндров или коробок должна иметь хорошую проводимость на высоких частотах, поэтому она должна быть возможно более гладкой и, как правило, эту поверхность серебрят.

 Рассмотрение конструкций спиральных резонаторов не входит в число задач этой статьи.

   УВЧ должен усиливать принимаемый сигнал до уровня, превышающего уровень шумов смесителя. Уровень шумов УВЧ в наибольшей мере определяет уровень шумов приемника и, следовательно, чувствительность приемника.

   Поэтому все элементы УВЧ и в особенности транзисторы выбирают с учетом их шумовых параметров. Граничные частоты транзисторов УВЧ должны быть по крайней мере в 3—5 раз выше рабочей частоты. Ток коллектора в рабочей точке не рекомендуется выбирать меньше 0,5—1 мА, так как при меньшем токе сильно сказывается зависимость параметров транзистора от температуры и значительно уменьшается крутизна транзистора.

    Перечисленные выше требования к УВЧ дают основание к тому, чтобы в этой статье рассматривать не конкретно схему только каскадов УВЧ, а в комплексе со схемами устройств согласования УВЧ с фидерами антенн и смесителями.

   Поэтому здесь приводятся схемы, реально существующих и полностью работоспособных схем УВЧ, а так же схемы конвертеров, включающих в себя кроме фильтра ВЧ и УВЧ, смеситель и первый каскад УПЧ, а так же гетеродин

Отдельные блоки УВЧ.

    В этом разделе я привожу схемы и краткое описание отдельных блоков, которые могут применяться как отдельные от основного приемника, самостоятельные внешние блоки усиления высокой частоты. Как правило, эти внешние УВЧ стоит применять, если вы используете радиоприемник с недостаточной чувствительности.

   Проверить достаточность чувствительности УКВ приемника очень просто. Для этого нужно настроить приемник с подключенной антенной на чистый от станций участок диапазона и замкнуть антенный вход приемника на корпус (на землю). Если вы при этом наблюдаете резкое снижение шумов на выходе приемника, то чувствительность вашего приемника вполне достаточная.

   Но если резкого снижения шумов не наблюдается, или никакого снижения вообще, — это означает, что вы должны либо улучшить согласование антенны с фидером, либо увеличить чувствительность прием-

ника путем добавления внешних малошумящих каскадов усиления высокой частоты.

   Иногда внешний усилитель подключают непосредственно к антенне. В этом случае УВЧ должен быть защищен от попадания влаги и хорошо согласован с одной стороны с выходом антенны, с другой стороны —

с антенным фидером. Также необходимо решить вопрос с подачей питания.

УВЧ с низкоомным входом и выходом

   На рис. 6.1 показана схема малошумящего УВЧ, предназначенная для работы в качестве первого каскада радиоприемника.

   В схеме применен сверхвысокочастотный малошумящий транзистор VT1 типа КТ3132 или КТ3101. УВЧ не имеет резонансных контуров и в качестве нагрузки транзистора работает высокочастотный трансформатор Tpl, намотанный на кольце диаметром 7…8 мм из феррита марки 50ВЧ

  Изготовленный по этой схеме и указанными элементами, УВЧ может работать в диапазоне частот от 50 до 200 МГц. Если использовать ферритовое кольцо с более высокочастотными параметрами, то можно рассчитывать на работу УВЧ на более высоких частотах.

   Конструктивное выполнение ВЧ трансформатора показано на рис. 6.2.

 Он имеет три обмотки, которые должны соединяться между собой точно по схеме. Начало и конец первой из обмоток на схеме помечены как н1 и к1, начало и конец второй — как н2 и к2 и т.д. Первая и вторая обмотки имеют по 5 витков, третья обмотка — 2 витка из провода ПЭЛ-0,2…0,3. При изготовлении трансформатора берутся три куска провода такой длины, чтобы обеспечить точное выполнение необходимого количества витков. Затем начала трех кусков зажимаются вместе и провода скручиваются в плотный жгут, который после этого наматывается на ферритовое кольцо. Нужно не забыть, что после намотки на кольцо двух витков следует вывести конец третьей обмотки кЗ и дальше продолжать намотку жгута, который будет состоять уже из двух проводов.

   Катушка L1 на рис. 6,1 представляет собой ВЧ дроссель, также намотанный на аналогичном ферритовом кольце. Число витков на кольце из феррита 50ВЧ диаметром 7…8 мм должно быть 17… 20.

В качестве диодов VD1 и VD2 можно использовать КД522, КД514 и даже Д220 или Д219 — в крайнем случае.

    Входное и выходное сопротивления УВЧ примерно равны между собой и составляют 50 Ом.

УВЧ для телевизионных каналов ДМВ

   За последние годы на рынках страны появились телевизионные антенны производства польских фирм. Эти антенны снабжаются достаточно чувствительным и малошумящим УВЧ. Особенность антенны в том, что она требует хорошего заземления. Малоопытные владельцы этих конструкций часто не обращают внимание на это обстоятельство, и усилители антенны выходят из строя при первой же небольшой грозе. Поэтому

на рынке (во всяком случае, в нашем городе) можно купить отдельную плату с подобным антенным усилителем. Я иногда пользовался такой возможностью. На одной из этих плат стоит обозначение SWA-49 и указано зашифрованное название производителя — AST.

   Установив данный усилитель на своей антенне, вы, возможно, сможете решить проблемы с приемом удаленных УКВ станций. Точные параметры этих усилителей мне неизвестны, практика показывает, что они обеспечивают довольно хорошее усиление на частотах от 50 до 600 МГц. УВЧ с умножителем добротности

   В начале этого раздела было рассказано о двух вариантах УВЧ, которые могут работать в большом диапазоне частот. Такие УВЧ обычно называются широкополосными и используются в приемниках, предназначенных для просмотра довольно большого частотного диапазона. Но в любительской практике необходимость в такого рода приемниках бывает очень редко. Чаще всего радиолюбителю необходим приемник, работающий в пределах довольно узкого любительского диапазона. К тому же, приемник с широкополосным УВЧ на входе будет подвержен помехам от близкоработающих мощных вещательныхрадиостанций. Поэтому здесь я предлагаю для рассмотрения принципиальную схему УВЧ, который способен организовать прием сигналов только в узкой полосе частот, что поможет избавиться от помех и одновременно улучшит другие параметры приемника.

   На рис. 6.3 показана схема очень эффективного УВЧ, который можно применять в низкочастотных участках УКВ диапазона.

   Несколько лет тому назад мною была разработана схема УВЧ с умножителем добротности (умножителем Q) на полевом транзисторе КПЗОЗД и последующим апериодическим каскадом усиления на транзисторе КТ610. По этой схеме был построен внешний усилитель ВЧ, показавший исключительно хорошие результаты при совместной работе со связными ламповыми приемниками. Как потом выяснилось, этот УВЧ заметно улучшал чувствительность и избирательность многих конструкций транзисторных связных приемников.

   Отличные результаты были получены при приеме сигналов от Искусственных Спутников Земли (ИСЗ) RS-10/11 и RS-12/13 на диапазоне 29 МГц.

Схема и описание этого УВЧ находится в Интернете на моем сайте, расположенном по адресу http://r3xb.bv.ru в разделе «Модемы». Файл называется preselek.zip.

   Для применения данного УВЧ на диапазоне 144 МГц в схему пришлось внести некоторые изменения. Схема доработанного варианта как раз и показана на рис. 6.3.

Здесь применены широкодоступные радиодетали, непременное требова- ние одно — переменный резистор R3 не должен быть проволочным (т.е. должен быть безиндукивным).

   Сигнал из антенного фидера ВЧ сигнал поступает через конденсатор очень маленькой емкости С1 на контур L1C2. Величину емкости С1 можете подбирать по своему усмотрению, но в любом случае она на диапазоне 145 МГц не должна превышать 3,3 пФ. На более низкочастотных диапазонах, например, на 29 МГц, эта величина может быть увеличена до 8 пФ.

   Резисторы R4, R5 и R6 задают режим работы VT1. Через R1 и R3 осуществляется обратная связь контура L1C2 с истоком транзистора VT1. Чем меньше величина сопротивления переменного резистора R3, тем больше величина напряжения обратной связи и одновременно увеличивается добротность контура. Происходит так называемый процесс умножения добротности контура (умножение Q). При некоторой величине этого напряжения усилитель превращается в генератор. Та величина напряжения обратной связи, при которой УВЧ превращается в генератор, называется «порогом генерации». Самая высокая добротность контура L1C2 при напряжении обратной связи близком к порогу генерации.

   В этом случае УВЧ имеет самую узкую полосу пропускания, но несколько повышаются шумы. Поэтому, когда от вашего приемника требуется самая высокая чувствительность, УВЧ следует настроить на более широкую полосу пропускания.

   Транзистор VT2 работает как обычный апериодический усилитель. В этом каскаде применен малошумящий ВЧ транзистор средней мощности КТ610. В своих конструкциях можете применять иные, более удобные для вас, транзисторы.

   Катушка L1 бескорпусная, имеет 5 витков провода ПЭЛ-0,6 и намотана на болванке диаметром 8 мм. Длина катушки — 25 мм. Отвод выполнен от середины катушки. Катушка L2 представляет собой высокочастотный дроссель и делается только в том случае, когда при настройке не удается достигнуть порога генерации. Катушка наматывается куском провода ПЭЛ-0,4 длиной ОД…0,2 от длины волны, на которой применяется УВЧ.                     Конденсатор С2 должен быть обязательно с воздушным диэлектриком.

   На рис. 6.4 показана схема точно такого же УВЧ, но предназначенная для работы на диапазоне 29 МГц. Может применяться и на KB диапазонах, но при этом следует выбирать соответствующие параметры контурных катушек. Для диапазона 29 МГц катушка L1 должна быть выполнена на каркасе 8 мм, число витков — 25 проводом ПЭЛ-0,4, длина намотки — 15 мм.

   Для использования подобного усилителя на других диапазонах смотрите информацию в Интернете на сайте по адресу http://r3xbtga.narod.ru/. Малошумящий узкополосый УВЧ

   На рис. 6.5 приведена схема УВЧ, выполненная на малошумящих транзисторах импортного производства.

 Схема рассчитана на применение в диапазоне 435 МГц и частично мною упрощена по сравнению с оригиналом, заимствованным из радиолюбительской литературы.

   Величины резисторов R1 и R3 подбираются по величинам тока через транзисторы, которые обеспечивают лучшие шумовые характеристики УВЧ.

  В схеме применены транзисторы, выполненные на базе соединений галлия, поэтому, если у вас окажутся подобные транзисторы, следует познакомиться с правилами обращения с этими приборами.

Тяпичев Г.А.

продолжение следует…

ПРИЕМНИК УКВ НАБЛЮДАТЕЛЯ

Основные концептуальные идеи выбора принципиальной схемы. Назначение узлов.

Ультракоротковолновый приёмник для любительской радиосвязи или радионаблюдений должен обеспечить приём сигналов радиостанций, имеющих малую мощность и расположенных на значительных расстояниях (более 1000 километров). Приём слабых сигналов нередко ведётся в условиях помех со стороны других мощных станций, иногда расположенных на небольшом расстоянии. В условиях города приём сопровождается атмосферными и промышленными помехами. Поэтому требования к чувствительности и избирательности должны быть предельно высокими. Приёмник для любительской радиосвязи или радионаблюдений должен обладать высокой стабильностью частоты, точно калиброванной и удобной шкалой, оптимальной растяжкой диапазона, по возможности регулируемой полосой пропускания, иметь небольшие габаритные размеры и массу.

Современный любительский КВ/УКВ приёмник обычно предназначается для приёма телеграфных сигналов (ТЛГ), однополосно-модулированных телефонных сигналов (ОМ), иногда для приёма телетайпа и частотно-модулированных телефонных сигналов.

В настоящее время наиболее распространённым типом любительских связных приёмников является супергетеродин. В супергетеродинном приёмнике основное усиление высокочастотных сигналов и их селекция (обеспечение необходимой полосы приёма) обеспечиваются не на принимаемой, а на промежуточной частоте, которая выбирается неизменной для всех принимаемых частот [1,4]. Для перенесения на промежуточную частоту принимаемый сигнал смешивается с колебаниями высокочастотного генератора, называемого также гетеродином Г, частота которого отличается от принимаемой на величину промежуточной частоты.

Блок-схема приёмника приведена на рис.1.

В супергетеродинном приёмнике необходимо обеспечить такое сопряжение частоты настройки входных контуров и контуров УРЧ с частотой гетеродина, чтобы разность этих частот была равна промежуточной во всём принимаемом диапазоне.

С учётом перечисленных требований мы  разработали супергетеродинный приёмник с двойным преобразованием частоты. Для достижения необходимой стабильности частоты приёма в схеме первого гетеродина, имеющего достаточно высокую частоту колебаний, использован кварцевый резонатор.

Принятый антенной сигнал с частотой f1 (в диапазоне 144.0 – 144.5 МГц) поступает на вход малошумящего усилителя высокой частоты УВЧ (блок 1). Усиленный до необходимого уровня сигнал подаётся на один из входов первого преобразователя частоты (блок 2). На второй вход преобразователя частоты подаются колебания первого гетеродина Г1 (блок 10) с частотой f2 равной 138 МГц. В результате смешивания колебаний с частотами f1 и f2 на выходе преобразователя (2) образуются колебания с частотой f3 в полосе 6,0 – 6,5 МГц.

С целью устранения так называемой зеркальной помехи, колебания с частотой f3 на вход второго преобразователя частоты (блок 4) проходят через перестраиваемый полосовой фильтр ПФ (блок 3).

Второй преобразователь частоты смешивает колебания с частотами f3 и f4 . Генератор плавного диапазона второго гетеродина Г2 (блок 11) создаёт колебания в диапазоне частот 5,5 – 6,0 МГц. В результате смешивания на выходе второго преобразователя частоты 4 образуются колебания, частота которых f5 равна промежуточной частоте 500 кГц.

Колебания промежуточной частоты проходят через систему электромеханических фильтров ЭМФ (блок 5), обеспечивающих основную селекцию сигналов, усиливаются в усилителе промежуточной частоты УПЧ (блок 6) и подаются на вход продукт – детектора (блок 7). В результате сложения колебаний промежуточной частоты и колебаний кварцевого генератора Г3 (блок 12) с частотой 500 кГц на выходе (7) выделяется низкочастотный сигнал.

Выделенный низкочастотный сигнал усиливается усилителем низкой частоты (блок 8) и затем подаётся на головные телефоны либо громкоговоритель (9).

Схемы узлов. Принципы действия.

Часть принципиальной схемы приёмника, включающая узлы 1, 2, 12, приведена на рис. 2. Малошумящий усилитель (1) выполнен на арсенид-галлиевом полевом транзисторе VT1 типа КТ602А. Необходимое для работы транзистора напряжение обеспечивает компенсационный стабилизатор на транзисторе VT2 типа КТ3117А и стабилитроне VD3 КС156А.

Для защиты транзистора VT1 от статических разрядов к антенному входу присоединены встречно включённые кремниевые диоды VD1,VD2 КД503А. Контура L1,C2; L2,C5; L3,C7 обеспечивают по основному каналу приёма первого преобразователя частоты.

Первый преобразователь частоты (2) собран по кольцевой схеме на полупроводниковых диодах VD4 – VD7 типа КД514А. Широкополосные трансформаторы на ферритовых кольцах Т1,Т2 обеспечивают согласование цепей приёмника. Незначительные потери при преобразовании компенсирует усилитель на транзисторе VT6 КТ368А. Согласование этого усилителя с полосовым фильтром (3) осуществляется с помощью широкополосного трансформатора Т3.

Первый гетеродин Г1  (10) собран по трёхкаскадной схеме с умножением частоты.

Задающий генератор 10.1 собран на транзисторе VT3 типа КТ316А. Колебания генератора стабилизированы кварцевым резонатором с частотой 13,8 МГц. Контур L4,C14 в коллекторной цепи транзистора настроен на пятую гармонику, т.е. на 69 МГц.

Каскад 10.2 на транзисторе VT4 КТ316А является удвоителем частоты. Контур L5,C18 в его коллекторной цепи настроен на частоту 130 МГц.

Каскад 10.3 на транзисторе VT5 КТ325В усиливает колебания с частотой 130 МГц. С контура L6,C23 колебания первого гетеродина подаются на преобразователь частоты (2).

Рис.3. Высокочастотный блок (соотв. Рис.2)

Схема второго преобразователя частоты (4) и генератора плавного диапазона Г2 показаны на рис.4.

Перестраиваемый полосовой фильтр (3) выполнен на контурах L7,C30; L8,C33; L9,C36. Перестройка фильтра осуществляется совместно с перестройкой частоты колебательного контура L12,C44 генератора плавного диапазона Г2 с помощью трёхсекционного конденсатора переменной ёмкости С33, С36, С44. Контур L7,C30 настраивается отдельно. С целью более точного сопряжения фильтра переменный конденсатор С30 установлен на передней панели приёмника.

Второй преобразователь частоты (4) выполнен по балансной схеме на полевых транзисторах VT7,VT8 типа КП303Г. Нагрузкой преобразователя служит вход электромеханического фильтра Z1 ЭМФ9Д500-3В (5).

Второй гетеродин приёмника Г2 выполнен на полевом транзисторе VT9 КП303Г. Частота колебаний гетеродина плавно изменяется с помощью конденсатора С44. Нагрузкой стоковой цепи транзистора служит дроссель ДР4. Высокочастотное напряжение с части витков дросселя подаётся на широкополосный трансформатор Т4, а затем в истоковые цепи транзисторов VT7, VT8.

Схема каскадов усилителя промежуточной частоты (6), продукт-детектора (7) и кварцевого гетеродина Г3 (12) показана на рис. 5.

С выхода электромеханического фильтра Z1 колебания с промежуточной частотой поступают на вход первого каскада усилителя промежуточной частоты. Этот каскад выполнен на малошумящем полевом транзисторе КП303Е. Дополнительная селекция (подавление соседних частот) осуществляется с помощью электромеханического фильтра Z2.

Второй и третий каскады усиления ПЧ выполнены по однотипным схемам на двухзатворных полевых транзисторах КП350А. Стоковыми нагрузками каскадов являются контуры L10, C53 и L11, C59, настроенные на промежуточную частоту 500 кГц. С катушки L11 колебания поступают на вход продукт-детектора (7). Усиление тракта ПЧ можно изменять подачей соответствующего напряжения на второй затвор транзистора VT11 через резистор R25.

Продукт-детектор выполнен по кольцевой схеме на кремниевых полупроводниковых диодах VD9 – VD12.
Кварцевый генератор Г3 (12) выполнен на транзисторе VT13 типа КТ312В. В схеме использован кварцевый резонатор Х2 с частотой колебаний 500 кГц. С резистора эмиттерной цепи колебания генератора подаются на соответствующий вход продукт-детектора.

С выхода детектора (7) низкочастотный сигнал поступает для дальнейшего усиления на усилитель низкой частоты.
В данной конструкции была использована готовая плата усилителя низкой частоты от ЭПУ “ Концертный”, которая соответствовала требованиям, предъявляемым к данной конструкции. Схема усилителя низкой частоты (8) в работе не приводится.

Детали и конструкция радиоприёмника наблюдателя

В схеме приёмника использованы такие радиодетали:

Резисторы типа МЛТ- 0,25:

  • 24 Ом – R2,27;
  • 100 Ом – R9,12,17;
  • 220 Ом – R1;
  • 680 Ом – R6,11,14,17,18,20,21,22,24,27,31,35,36;
  • 1 кОм – R3,10,13,32,38;
  • 5,1 кОм – R15,37;
  • 30 кОм – R4,5,16,33,34;
  • 100 кОм – R19,23,25,26,29,30.

Конденсаторы КТК-М, КТК, КМ, КСО-Г, КПК-М:

  • 1 – 15 пФ – С1,2,5,7,18,23,30;
  • 3,6 пФ – С6,15,29,32;
  • 10 пФ – С14,28,31,34;
  • 51 пФ – С11,42,43,46,49,50,63;
  • 100 пФ – С8,10,12,19,24,64,66,70;
  • 330 пФ – С69;
  • 510 пФ – С9,19,24,27,53,59,68;
  • 1 нФ – С3,17,22,35,38,39,54;
  • 3,3 нФ – С13,16,21,25,26;
  • 10 нФ – С37,47,51,52,53,56,57,58,60,61,65,67;
  • 2200 мкФ – С62,
  • КПЕ 2х 12-495 пФ + 2х 4-15 пФ.

Транзисторы:

  • 3П602А – VT1;
  • КТ3117А – VT2;
  • КТ316В – VT3,4;
  • КТ325В – VT5;
  • КТ368А – VT6;
  • КП303Г –VT7,8,9;
  • КП303Е – VT10;
  • КП350А – VT11,12;
  • КТ312В – VT13.

Полупроводниковые диоды:

  • КД503А – VD1,2,9,10,11,12;
  • КД514А – VD4,5,6,7;
  • КС156А – VD3.

Электромеханические фильтры ЭМФ9Д 500-3В.

Широкополосные ВЧ трансформаторы на ферритовых кольцах 50ВЧ:

  • Т1,2 – 5 витков, три скрученных провода ПЭВ-0,25;
  • Т3 – 8 витков, два скрученных провода ПЭВ-0,25.

Дроссели:

  • ДР1,2 – типа Д 0,1 500 мкГн;
  • ДР3,4 – самодельные, намотаны проводом ПЭЛШО-0.15 по 100 вит.

Катушки:

  • L1,2,3,5,6 – 6 витков, провод – 1 мм, диаметр намотки – 6 мм.
  • L4,7,8,9,10,11,12 – использованы готовые каркасы с сердечниками.
  • Количество витков: L4 – 8 вит.; L7,8,9,12 – 38 вит.; L10,11 — 120 вит., провод ПЭВ-0,15; катушка связи с (7) – 10 вит., провод ПЭЛШО-0,15

Кварцевые резонаторы: 13 МГц, 500 кГц.

Детали высокочастотного блока установлены в отдельном корпусе, изготовленном из двухстороннего фольгированного стеклотекстолита см. рис.3. Каскады блока отделены экранирующими перегородками. Детали блока припаяны к вырезанным проводящим дорожкам. Блок прикрепляется к передней панели приёмника. К передней панели также крепится громкоговоритель, подстроечный конденсатор С30 и органы управления и контроля: тумблеры, потенциометры, измерительный прибор 1 мА, светодиоды для подсветки шкалы. Детали остальных каскадов установлены на металлическом шасси.

Рис. 6. Верхняя часть шасси приёмника (УНЧ слева)

Сверху шасси (см. рис. 6) установлена плата усилителя низкой частоты (8), катушки L10, L11 в алюминиевых экранах, плата второго преобразователя частоты (4) с электромеханическим фильтром Z1, блок конденсаторов переменной ёмкости с устройством замедления. Схема генератора плавного диапазона Г2 собрана в отдельном алюминиевом корпусе и закреплена над блоком конденсаторов переменной ёмкости.

Детали перестраиваемого полосового фильтра (3) усилителя промежуточной частоты (6), кварцевого генератора (12) и продукт-детектора (7) установлены в подвале шасси.

На задней стенке шасси установлены телефонные гнёзда и антенные ВЧ разъёмы. Корпус приёмника размером 440х220х240 мм. изготовлен из листового дюралюминия. Внутри корпуса предусмотрено место для установки сетевого блока питания и 12В аккумулятора.

Автор: Николай Голубкин, г. Ростов-на-Дону

   Форум по Р/П

   Форум по обсуждению материала ПРИЕМНИК УКВ НАБЛЮДАТЕЛЯ



SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


УВЧ — приставка — мои творения — LiveJournal

Целью данной разработки было постороить простую конструкцию, улучшающую параметры стандартного лампового УКВ блока без его переделки. Для экспериментов был взят переделанный блок УКВ-ИП-2

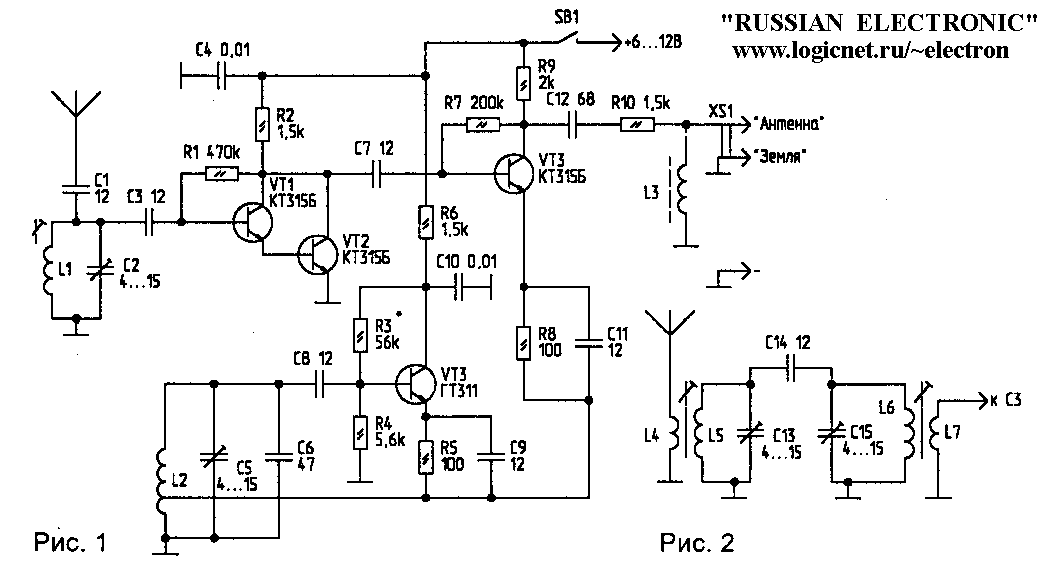

Итак, рассмотрим ниже приведенную схему:

Поскольку в ламповых приемниках и радиолах, где устанавливался это блок , в качестве антенны применялся симметричный диполь, изготовленный из кабеля КАТВ , схема изначально подбиралась под этот тип антенны. Схема представляет собой «классический каскод», этот тип УВЧ был выбран только по одной причине : такое включение 2х триодов позволяет получить усиление пентода, НО !!! с шумами триода. Поскольку схема классическая, останавливаться на принципе её работы не вижу смысла, так как есть очень хорошее описание в ряде выпусков МРБ (423, 561 ). Остановлюсь лишь на нескольких особенностях: Подстроечный конденсатор служит для согласования диполя со входом лампового усилителя. Резистор 50 ом служит «предохранителем» схемы от возбуждения, его номинал может варироваться от 30 до 150 ом. Нагрузкой анода лампы служит входной «штатный» контур блока УКВ. Поскольку УВЧ не перестраиваемый , он является широкополосным , для увеличения полосы пропускания , этот контур зашунтирован резистром 47к.  Резистор 2к2  обеспечивают режим лампы по постоянному току. Конденсатор 2200 пф обеспечивает фильтрацию анодного напряжения от ВЧ наводок и помех.Резистивный делитель 1:1 ( 2 резистора по 82к ) задает фиксированную рабочую точку напряжения смещения на сетке лампы по постоянному току , а конденсатор 100нф удерживает эту точку по переменному.

Так же этот УВЧ можно подключить к антенне , выполненной из одиночного куска провода , подсоединение к такой антенне можно увидеть на следующей схеме:

Конструктивно блок выполнен (в моем варианте) на планке из листового аллюминия , толщиной 0,5 мм . Планка крепится к основному блоку винтовый соединением (под винт крепления кожуха блока). Монтаж осуществляется объемно — навесным способом . Выглядит эта конструкция в сборе примерно так:

Такой способ крепежа выбран из соображений экономии места в «подкапотном протранстве» радиоприемника и возможножсти размещения некоторых деталей УВЧ непосредственно на контактных лепестках самого УКВ блока.


Планка имеет полукруглый вырез , для крепления ламповой панельки и отверстие для крепежа планки.

В заключении статьи хочу сказать , что правильно собраная схема в настройке не нуждается (необходимо лишь согласовать антенну с УВЧ) и в последствии заменить подстроечный конденсатор конденсатором постоянной емкости. Эксперименты проводились на антенну «симметричный диполь» и переделанный блок УКВ-ИП-2 (о его переделке можно посмотреть сдесь http://telefunkin.livejournal.com/1582.html). С этим УВЧ значительно увелилось количество принимаемых радиостанций (антенна и УКВ блок не менялись в ходе эксперимента). Данная приставка может эксплуатироваться с любым ламповым укв блоком, имеющим симметричный вход, например УКВ-Е, УКВ-ИП, УКВ-ИП-2 и им подобным.

В процессе повторения пользователями , вяснилось, что схема критична к разбросам емкости монтажа (его объемности) . Для большей повторяемости схема УВЧ приставки была модернизирована , стала наиболее устойчивой к различным вариантам сборки. В итоге получилось вот что….

Выше представлены несколько вариантов схем с различным включением различных антенн.

                                                                                                                                         Удачных экспериментов!!!
                                                                                                                                                          Артем (UA3IRG)




Схема УКВ-ЧМ приемника с низковольтным питанием » Вот схема!


При разработке приемника ставилась задача создать очень простую в повторении конструкцию, имеющую минимум намоточных деталей, и обеспечивающую высокое качество звучания, достаточно большую выходную мощность, и работу в широком диапазоне питающих напряжений. В результате получилась конструкция, на основе трех современных микросхем — КС1066ХА1 (К174ХА42), BA3822L и TDA2030 (К174УН19). Имеющая всего один гетеродинный контур, и работающая от источника постоянного напряжения в пределах 4,5…25В.

Радиоприемный тракт сделан на микросхеме К1066ХА1 (полный аналог К174ХА42). Микросхема широко известна по публикациям в радилюбительской литературе, напомним, что она содержит полный УКВ ЧМ тракт радиовещательного приемника, включая УВЧ, преобразователь частоты, УПЧ, частотный детектор, систему АПЧГ.

Низкая ПЧ (70 кГц) позволяет отказаться от контуров в тракте ПЧ, которые заменены активными фильтрами на ОУ и от входного контура, в котором, в данном случае нет необходимости. Микросхема в таком включении, как на рисунке 1, обеспечивает реальную чувствительность 6 мкв, а система сжатия девиации позволяет снизить КНИ выходного ЗЧ сигнала до 0,7%.

Перестройка по диапазону осуществляется изменением частоты гетеродина при помощи варикапа VD1. Низкочастотный сигнал 70 мВ снимается с вывода 2. Далее следует активный пятиполосной эквалайзер на микросхеме BA3822L зарубежного производства. Микросхема двухканальная, но здесь используется только один канал. Средний коэффициент передачи эквалайзера равен единице.

Приемный тракт и эквалайзер питаются от стабилизатора на транзисторе VT1 напряжением 4,5..4,7В. Это обеспечивает их нормальную работу в широком диапазоне общего питающего напряжения.

Усилитель мощности сделан на микросхеме TDA2030 (отечественный аналог К174УН19). Достоинство микросхемы в том, что она обеспечивая достаточно большую выходную мощность и невысокий КНИ может работать в диапазоне питающих напряжений от 5-ти до 25-ти вольт, и при этом только изменяется выходная мощность.

Большинство деталей приемника смонтированы на трех миниатюрных печатных платах (рис. 2, 3 и 4). Плотный монтаж позволяет, в автомобильном варианте приемника, ограничиться размерами стандартной пепельницы «ВАЗ». А размещение деталей на трех платах дает возможность широкого выбора других корпусов.

Катушка гетеродинного контура L1 не имеет каркаса. В качестве оправке для намотки используется хвостовик сверла диаметром 3,5 мм. Для диапазона 64-73 мгц требуется намотать 7 витков, для диапазона 88-108 мгц — 4 витка провода ПЭВ 0,41-0,45. После намотки и разделки выводов катушку сдвигают с сверла и получившуюся «пружинку» паяют на плату.

Резистор настройки — многооборотный от узла настройки телевизора типа УС ЦТ, например СПЗ-36, может быть на 47-150 ком. Резистор регулировки громкости любого типа, желательно группы «В».

При налаживании приемника границы диапазона устанавливают сжимая или растягивая витки этой катушки, затем их можно зафиксировать , чтобы не возникал микрофонный эффект, эпоксидной смолой. В качестве антенны можно взять что угодно — автомобильную антенну, телескопический штырь, кусок провода, и т.п.

Эквалайзер в налаживании не нуждается, переменные резисторы для него — любые подходящие по размерам на 47-100 ком, желательно группы «А».

УМЗЧ, также в налаживании не нуждается. Микросхема должна быть закреплена на небольшом радиаторе, её пластина соединина с общим проводом, поэтому роль радиатора может выполнять металлический корпус или шасси конструкции.

Если приемник будет работать в автомобиле, питание на него следует подавать через стандартный (или самодельный) LC фильтр, через который подключают аппаратуру к бортовой сети. Соединения между плат и с внешними элементами желательно делать наиболее короткими проводами, сигнальные цепи ЗЧ желательно выполнить экранированным проводом (оплетка соединяется с общим проводом).

Схема супергетеродинного УКВ приемника » Схемы электронных устройств

Для того что-бы сделать на базе УКВ-ЧП приёмник достаточно организовать его питание и дополнить его усилителем промежуточной частоты с детектором и фильтром ПЧ. Для этого как нельзя больше подходит микросборка от канала звука полупроводниковых телевизоров УПЧЗ-1М, она вполне доступна по распространенности. В её составе пьезоэлектрический фильтр на 6,5 мгц и усилитель и детектор промежуточной частоты на микросхеме К174УР4.
Схема с использованием этой сборки показана на рисунке 1. Напряжение питания для её работы получается путём выпрямления накального напряжения лампы УКВ блока Сигнал ПЧ с вывода 5 УКВ блока поступает на вход фильтра микросборки. А низкочастотное напряжение снимается с её шестого вывода. Микросборка с системой питания монтируется непосредственно на выводах УКВ блока.

Чувствительность такого тюнера около 100 мкв, и при его изготовлении не требуется ни какая настройка.

В более поздних моделях приёмников и магнитол использовались уже полупроводниковый УКВ блоки, различные модификации в основе которых лежал УКВ блок с усилителем ВЧ на одном транзисторе и преобразователь, в ранних моделях на одном транзисторе по схеме с совмещенным гетеродином или на двух транзисторах с отдельным гетеродином.

Настройка на станцию производилась с помощью переменного конденсатора, распоряженного в его экранированном корпусе. Промежуточная частота такого блока 10,7 мгц, что вводит некоторые ограничения на использования вышеуказанной сборки. Однако используя микросхему К174УР4 и два пьезокерамических фильтра на 10,7 мгц можно воссоздать схему микросборки в соответствии с рисунком 2. УКВ блок УКВ-2-2Е рассчитан на питание с заземленным плюсом, поскольку в нём используются р-n-р транзисторы.

В данной схеме питание было подключено на оборот, в результате экранированным корпус оказался соединённым с плюсом питания микросхемы К174УР4, а вывод питания блока соединен с общим проводом. Данная схема имеет более высокие характеристики, чем предыдущая, но её нельзя назвать легко реализуемой из-за необходимости поиска пьезофильтров.

При использовании совместно с УКВ блоком УКВ-2-2Е микросборки УПЧЗ-1М необходимо изменить промежуточную частоту УКВ блока.

В этом случае придётся перестроить выходной ФСС путём параллельного подключения в контурах дополнительно конденсатора, подключение в случае использования блока с одним контуром показано на рисунке 4. Затем нужно попытаться настроить собранный приёмник на любую радиостанцию и вращением сердечника L6 достигнуть максимальной громкости приёма.

Изменение промежуточной частоты повлечет за собой смещение принимаемого диапазона в сторону высоких частот приблизительно на 5 мгц. Если в Вашей местности радиостанции расположены в высокочастотном участке УКВ диапазона с этим можно мириться, в противном случае необходимо вращением подстроечника гетеродинного контура понизить его частоту на 5 мгц. и таким образом вернуть диапазон на место. Регулировки входного контура и контура УВЧ в данном случае не требуется.

Дли регулировки громкости в схеме на рисунке 4 используется внутренний регулятор микросхемы К174УР4, входящей в состав микросборки УПЧЗ-1М.

К сожалению микросхема К174УР4 не имеет выхода для работы АРУ и АПЧ, поскольку она разработана для трактов звукового сопровождения цветных телевизоров. При желании сделать АПЧ нужно воспользоваться схемой на рисунке 3, и применить микросхему типа К174УР3 или К174ХА6, предназначенную для радиоприёмников. В этом случае их можно включить по типовой схеме.

В этом случае имеет смысл собрать УПЧ и детектор на той-же микросхеме (К174УР4), но использовать катушки индуктивности в входной и фазосдвигающей цепи. На таком принципе был построен автомобильный радиоприёмник, изображённый на рисунке 3. УКВ блок включён так-же как м в предыдущей схеме, но его напряжение питания стабилизировано стабилитроном Д1.

На выходе этого УКВ блока есть двух или однозвенный (в зависимости от года выпуска) ФСС, по-этому для создания достаточной селективности на входе микросхеме можно установить один контур L1 С3, тем более это упростит настройку схемы. Микросхема включена по типовой схеме, в фазосдвигающей цепи частотного детектора работает контур L2 С7, его добротность ограничивается резистором R3.

Микросхема содержит предварительный УЗЧ с электронной регулировкой громкости. Для его управления используется резистор R6, который является органом регулировки громкости. Выходной каскад УМЗЧ выполнен на микросхеме К174УН14, которая тоже включена по типовой схеме.

Контурные катушки L1 и L2 намотаны на таких-же каркасах что и катушки выходного ФСС УКВ блока, они имеют подстроечники из феррита 100ВЧ диаметром 2,5 ми. Обе катушки содержат по 12 витков провода ПЭЛШО 0,1.

УЗЧ в настройке не нуждается. Фазосдвигающий контур можно настроить таким способом. Для этого нужно отключить С2 от УКВ блока, установить регулятор громкости в максимальное положение (верхнее по схеме положение R6) и прикоснувшись к выводу 14 микросхемы пальцем, подстроить контур L2 С7 по минимуму шумов в громкоговорителе. Контур L1 С3 настраивают по максимальной громкости приёма.

Приёмник имеет чувствительность 36 нкв/и при соотношении сигнал/шум 26 дб. Мощность усилителя эвукой частоты около 2Вт.

01 Октября 2013 — Самоделкин — сделай сам своими руками

Главная » 2013 » Октябрь » 01



Раздел сайта «электроника схемы» содержит большое количество схем приборов, собранных на возможных открытых источниках интернета. Приборы, которые непременно будут вам полезны, приборы на все случаи жизни и для каждого, их можно сделать своими руками. В инструкциях по сборке подробно описан монтаж, приведены схемы, фотографии. Прочитав инструкции, вам будет намного проще собирать те или иные приборы. В этом разделе вы найдете схемы раций, блоков питания, преобразователей напряжения 12в 220в, инверторы, автомобильны, радиотехнические, и другие полезные схемы. Все что вам потребуется для сбора устройств — это паяльник и немного терпения.





Многие приемники диапазона 27 МГц построены по схеме с двойным преобразованием частоты (10,7 МГц, 465 кГц). Это заметно усложняет схему приемника. но необходимо для получения хорошей избирательности по зеркальному каналу.

Простые приемники СВ диапазона строятся по схеме с одним преобразованием час … Читать дальше »



 Просмотров: [2830] | Рейтинг: 5.0/1



Способность носимой радиостанции в любой момент быть готовой принять вызов корреспондента зависит от ее энергопотребления в режиме дежурного приема. Обычно это лишь 10…30 часов работы. Далее — замена источника питания. Такая «автономность» чрезвычайно ограничивает сферу применения этой техники.



 Просмотров: [5027] | Рейтинг: 0.0/0



«Ничего особенного — обыкновенный «сверхач”, и катушек слишком много!” В общем то — да. Правда не у всех «сверхачей” коэффициент усиления 3 400 000 раз! А отличие приемника не столько в нетрадиционном способе сьема н.ч. сигнала, сколько в максимальном согласовании его каскадов. А вот тут, при простой элементной базе, без катушек индуктивности не обойтись. То, что дроссель L … Читать дальше »



 Просмотров: [4878] | Рейтинг: 5.0/1



Схема, показанная на рис. 5.16, в отличие от вышеприведенных, исключает повреждение аккумуляторов иза получения ими избыточного заряда. Она автоматически отключает процесс заряда при повышении напряжения на элементах выше допустимой величины и состоит из стабилизатора тока на транзисторе VT2, усилителя VT1, детектора уровня напряжения на … Читать дальше »



 Просмотров: [5554] | Рейтинг: 3.0/1





мы рассмотрели схему простого автономного зарядного для мобильной техники, работающего по принципу простого стабилизатора с понижением напряжения батарей. На этот раз попробуем собрать чуть более сложное, но более удобное ЗУ. Встроенные в миниатюрные мобильные мультимедийные устройства аккумуляторы обычно имеют небольшую ёмкость, и, как правило, рассчитаны на воспроизведение аудиозаписей в течение не более нескольких десятков часов при выключенном дисплее или на … Читать дальше »



 Просмотров: [7955] | Рейтинг: 5.0/3





Автоматическое зарядное устройство предназначено для зарядки и десульфатации 12-ти вольтовых АКБ ёмкостью от 5 до 100 Ач и оценки уровня их заряда. Зарядное имеет защиту от переполюсовки и от короткого замыкания клемм. В нём применено микроконтроллерное управление, благодаря чему осуществляются безопасные и оптимальные алгоритмы зарядки: IUoU или IUIoU, с последующей дозарядкой до полного уровня зарядки. Параметры зарядки можно подстроить под конкретный аккумулят … Читать дальше »



 Просмотров: [18075] | Рейтинг: 4.1/22

         Несмотря на огромное количество FM радиоприёмников, встроенных почти всюду (магнитолы, музыкальные центры, ресиверы, мобильники), у людей всё ещё встречаются устройства, где имеется только советский УКВ диапазон 64-73 МГц. Например, ставшие модными в последнеевремя ламповые радиолы и другая, высококласная отечественная техника, которая по техническим параметрам уделывает любого китайца. Именно для таких случаев и имеет смысл собрать простую приста … Читать дальше »


 Просмотров: [11020] | Рейтинг: 2.2/5

       С развитием и усовершенствованием микросхем для усилителей звука (как предварительных так и оконечных), возникает желание модернизировать и управление. А лучше всего задействовать для этого контроллер. Данный проект меня очень заинтересовал в плане функциональности, автор схемы регулятора и самой прошивки приложил немало усилий для доведения программы управления до совершенства (за что ему огромное спасибо!). Далее копирую описание автора с небольшими сокращен … Читать дальше »


 Просмотров: [4824] | Рейтинг: 4.2/12





Каждому начинающему радиолюбителю хочется собрать не только интересное в сборке и работающее устройство, но и полезное. Сегодня я расскажу, как сделать недорогой FM приёмник на микросхеме TA8164P по упрощённой схеме. Микросхему TA8164P можно заменить на более дешевую TA2003 (CD2003), но качество приёма упадёт в разы. Далее приведена схема приёмника:



… Читать дальше »



 Просмотров: [9217] | Рейтинг: 3.3/6





Тема самостоятельного изготовления светодиодных лампочек становится всё более популярной. Немало тому способствуют и достаточно высокие (надеемся пока) цены на диодные лампы. Чаще всего для сборки таких светильников задействуют несколько небольших, или один мощный светодиод. В данном случае мы попробуем изготовить такое осветительное устройство на основе небольшой LED ленты. Сделал три такие лампы из светодиодной ленты, работают уже больше года. Ленту пореза … Читать дальше »



 Просмотров: [11277] | Рейтинг: 4.8/4

Слушайте диапазоны УВЧ и СВЧ (ГГц) с помощью этой простой схемы

Эта простая схема с двумя микросхемами может использоваться для захвата и прослушивания частот в диапазоне ГГц.

Приемники, предназначенные для работы на частотах до нескольких гигагерц (а это много тысяч МГц!), Как правило, трудно найти, особенно для тех, кто ищет дешевые версии этих устройств.

Тем не менее, возможно, удастся разработать приемник ГГц, который будет эффективен при настройке таких диапазонов высоких частот легко и с небольшими затратами.

Что такое сверхвысокая частота

Сверхвысокая частота (SHF) — это сертификат ITU для радиочастот (RF), которые находятся в диапазоне от 3 до 30 гигагерц (ГГц). Этот конкретный диапазон частот обычно называется сантиметровым диапазоном или сантиметровой волной, поскольку их частоты включают длины волн в диапазоне от одного до десяти сантиметров.

Диапазон частот СВЧ применяется практически для всех радиолокационных передатчиков, беспроводных локальных сетей, спутниковой передачи, микроволновых радиорелейных линий и различных наземных каналов передачи данных ближнего действия.

Советы по конструкции

Даже если вы, возможно, никогда раньше не создавали электронную схему, это конкретное предприятие просто не должно представлять для вас серьезных проблем.

Компоненты можно приобрести в любом интернет-магазине или в розничном магазине запчастей рядом с вашим домом.

Даже при создании схемы нет необходимости паять беспаечную макетную плату (например, версии, доступные от Radio Shack, Vishay, Mouser, Jameco и т. Д.)можно использовать так же хорошо. Тем не менее, пайка деталей на небольшой вероплате — это всегда рекомендуемый способ создания любого электронного прототипа.

Важно помнить, что все соединительные соединительные провода между различными компонентами должны быть как можно меньшими.

Описание схемы

Схема приемника ГГц работает просто, обнаруженные сигналы улавливаются рамочной антенной. Детекторный диод демодулирует и извлекает аудиоконтент из высокочастотных несущих волн.Извлеченные аудиосигналы поступают на неинвертирующий вход схемы усилителя IC 741. Поскольку его инвертирующий вход заземлен, любого сигнала в несколько мВ достаточно, чтобы операционный усилитель усилил его до более высоких уровней. Усиленные аудиосигналы СВЧ поступают в схему усилителя звука LM386 с высоким коэффициентом усиления, которая в конечном итоге преобразует полученные сигналы диапазона ГГц в звуковую частоту.

Все резисторы могут быть 1/4-ваттными, допуск не имеет особого значения. Две ИС являются обычными типами, 741 и LM386.

Об антенне и приеме

Рамочная антенна может быть рамочной антенной УВЧ (та, которая мгновенно подключается к гнездам УВЧ на задней панели телевизора).

Для получения наиболее эффективных конечных результатов протестируйте несколько различных разновидностей диодов. Некоторые из них, которые вы можете попробовать, — это 1N21, 1N34, 1N54 и 1N78.

Как вы могли догадаться, у этой простой схемы есть свои недостатки. Фундаментальный из них заключается в том, что у вас нет абсолютно никакого способа определить частоту сигнала, который вы можете получить.

Кроме того, он практически полностью неизбирательный.

Вероятно, самый сильный сигнал в пределах диапазона обнаружения может просто «перегрузить» приемник.

Тем не менее, предлагаемая рамочная антенна является в некоторой степени направленной и может помочь вам уменьшить количество каналов, создающих помехи, так что вы сосредоточитесь на конкретном канале ГГц по вашему выбору.

Прослушивание спутниковой и радиолокационной связи

Вы можете подумать, а что именно можно слушать на частотах выше 1000 МГц? Ответ заключается в том, что наиболее типичными каналами будут различные типы сигналов радиолокационных передатчиков с кораблей и самолетов, вместе с радиопеленгаторами, маяками, передачей данных и телеметрии на спутники и со спутников, а также для радиолюбителей.

Наиболее вероятно, что несколько различных передающих устройств, не идентифицированных DXing-сообществом, также могут работать в указанном диапазоне частот и могут попасть в динамики вашего приемника.

Почему бы не попробовать свои силы при построении этой цепи, чтобы проверить? Желаю вам отличного отслеживания в частотном диапазоне ГГц, и обязательно ознакомьтесь с результатами прослушивания этих конфиденциальных сообщений и сообщайте о них здесь со своими комментариями.

Электронные схемы УКВ (очень высоких частот)

Диполь-ловушка 40/20 — Портативный диполь-ловушка 40/20 — Вот простой в изготовлении диполь-ловушка для 40 и 20 метров.Я сделал это для переносных операций, в основном для соревнований QRP типа «на поле». Возможность быстро переключать диапазоны между 20 и 40 без перенастройки антенного тюнера — приятная особенность. Единственная проблема в том, что это немного тяжеловато с линией корма и всем остальным, и установка его в необработанных лесах Новой Англии может быть сложной задачей. __ Разработано Стивеном «Melt Solder» Вебером KD1JV

Грязно-дешевый сильноточный источник питания — вот еще одно применение для этого выведенного на пенсию компьютера AT, который пылится в углу.__ SiliconChip

Advanced VHF Power Meter — Цифровой вольтметр (DVM) также отображает правильный знак полярности. Здесь нет ни ракетостроения, ни дыма, ни зеркал, ребята: все делается просто с помощью операционных усилителей и резисторов! __ Разработано Prject Wes Hayward, W7ZOI и Бобом Ларкиным, K7PUA, который появляется в QST, июнь 2001 г.

Сбалансированный преобразователь частоты

(подходит для частот до 50 кГц) — эта схема использует преимущества наложения спектров, которые возникают в системе с любой временной дискретизацией.Частота выходного сигнала — это разница в частоте между входным сигналом и частотой дискретизации переключателя. Входной сигнал 24 кГц, дискретизированный с частотой 25 кГц, будет преобразован в выходной сигнал 1 кГц. кроме того, с использованием полностью дифференциального LTC1992 __ Linear Technology / Analog Devices App Note, 16 марта 2010 г.

Двунаправленный источник тока

— LT1990 — это дифференциальный усилитель со встроенными прецизионными резисторами. Показанная схема представляет собой классический источник тока Howland, реализованный путем простого добавления чувствительного резистора.__ Linear Technology / Analog Devices App Note, 31 марта 2010 г.

Биполярный интерфейс несимметричного сигнала с заземлением и однополярным АЦП с дифференциальным входом — Дифференциальные усилители полезны для обеспечения входа для дифференциального АЦП с однополярным питанием от биполярного источника входного сигнала с заземлением. Все требования к сдвигу уровня сигнала и усилению можно отрегулировать с помощью внешних резисторов. __ Linear Technology / Analog Devices App Note, 16 марта 2010 г.

Преобразование 2-метрового УКВ FM-приемопередатчика Motorola Radius M110 в AM-радио — Превратите профессиональный 2-метровый УКВ FM-приемопередатчик Motorola Radius M110 в любительское радио __ Разработано Александром Старе

Грязно-дешевый, сильноточный источник питания — вот еще одно применение для этого выведенного на пенсию компьютера AT, который пылится в углу.__ SiliconChip

Полномостовой монитор тока нагрузки

— LT1990 — это прецизионный микромощный дифференциальный усилитель с очень высоким диапазоном входного синфазного напряжения. он имеет коэффициент усиления 1 или 10. LT1990 работает в диапазоне синфазных напряжений 250 В от источника питания 15 В. Входы защищены от сбоев от синфазных переходных процессов напряжения до 350 В и дифференциальных напряжений __ Linear Technology / Analog Devices App Note, 5 апреля 2010 г.

Смеситель IP3 с высоким входом обеспечивает надежные УКВ-приемники — 29.08.14 Идеи дизайна EDN: Замечания по проектированию LTC 515: Все большее количество приложений занимают диапазон очень высоких частот (УКВ) от 30 МГц до 300 МГц.Телевидение и радиовещание, средства управления навигацией и любительские радиоприемники — вот несколько примеров. Современные разработки радиочастотных компонентов нацелены на более высокие полосы частот, используемые для систем передачи голоса и данных. Дизайн Энди Мо

Малошумящий усилитель переменного тока

с программируемым усилением и полосой пропускания — два усилителя с программируемым усилением LTC6910 могут быть объединены для обеспечения независимого управления усилением и полосой пропускания с помощью двух 3-битных цифровых слов. PGA с регулировкой усиления просто изменяет коэффициент усиления схемы от 1 до 100.PGA управления полосой пропускания помещает усиление сигнала в контур обратной связи усилителя. По мере увеличения этого усиления эффективное значение резистора обратной связи R2 уменьшается. Это выталкивает верхнюю граничную частоту нижних частот усилителя переменного тока. __ Linear Technology / Analog Devices App Note, 16 марта 2010 г.

LTC Design Note: Смеситель IP3 с высоким входом обеспечивает надежные УКВ-приемники — 29.08.14 Идеи дизайна EDN: Замечания по проектированию LTC 515: Все больше приложений занимают диапазон очень высоких частот (VHF) от 30 МГц до 300 МГц.Телевидение и радиовещание, средства управления навигацией и любительские радиоприемники — вот несколько примеров. Современные разработки радиочастотных компонентов нацелены на более высокие полосы частот, используемые для систем передачи голоса и данных. Дизайн Энди Мо

Один транзисторный предусилитель HF / VHF / UHF с использованием одного транзистора BSX-20 — MAR6 (MSA-0686, 0685, 0885) представляет собой высокопроизводительную кремниевую биполярную монолитную интегральную схему СВЧ (MMIC) в недорогом пластиковом корпусе для поверхностного монтажа. .
Эта MMIC предназначена для использования в качестве блока усиления общего назначения 50 Вт.Применения включают узкополосные и широкополосные усилители iF и RF в коммерческих и промышленных приложениях. __ Разработано Гаем Роэлсом ON6MU

Параллельный порт УКВ FM-приемник — Используйте его для мониторинга любительского диапазона 144–148 МГц, диапазона 132–144 МГц или диапазона 118–132 МГц .__ SiliconChip

Драйвер видеолинии с однополярным питанием (с подключением по переменному току) — при подключении по переменному току динамика формы волны изменяется в зависимости от точки смещения усилителя в соответствии с яркостью сцены видеопотока.в худшем случае видео 1VP-P (композитный или Luminance + Sync в формате Y / C или YPBPR) может демонстрировать изменяющееся содержание постоянного тока 0,56 В с динамическим требованием __ Linear Technology / Analog Devices App Note, 25 марта 2010 г.

TRF Беспроводной УКВ-приемник данных — Этот приемник представляет собой не что иное, как кристалл с усилением. Диапазон рабочего напряжения составляет от 3 до 5 В. Напряжение на моем стенде ниже 2,5 В. Почему TRF? Прелесть этого подхода заключается в его простоте и отсутствии критически важных компонентов.Транзистор используется в качестве ВЧ-детектора / усилителя, с эмиттером и коллектором на заземлении переменного тока (здесь нет такой вещи, как емкость Миллера!). Все усиление происходит в основной полосе частот, и большая часть этого усиления происходит в очень недорогом, но хорошем сдвоенном операционном усилителе. если резонансная частота LC довольно близка к частоте передатчика, он будет работать. __ Разработано Диком Каппелсом

УКВ 6-метровый ВЧ-усилитель — Радиолюбители — НЧ-усилители — Схема __ Разработано Гаем Роелсом ON6MU

VHF Audio Video Transmitter — Создайте свой собственный LC-метр и начните делать свои собственные катушки и индукторы.Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для __

.

Модификации приемопередатчика Condor 16 VHF — Радиолюбители — Другое __ Дизайн Guy Roels ON6MU

Приемник УКВ FM TDA7000 — Очень красивый и простой дизайн от Гарри Литолла __ Дизайн YO5OFH, Чаба Гайдос

Преобразователь приемника

VHF — для Q1 и Q2 я использовал пару полевых транзисторов с двумя затворами 3SK45. Большинство УКВ-МОП-транзисторов с двойным затвором и N-каналом должны работать нормально. Я использовал в этой схеме полевые транзисторы 3SK88, BF961 и BF981.Если вы решите использовать GaAsFET для Q1, вам, вероятно, потребуется использовать стабилитрон, чтобы снизить напряжение стока до безопасного уровня. L1 — это 5 витков медного провода диаметром 1 мм с отводом на 1 виток, диаметр катушки 7 мм, L2 и L3 — по 5 витков каждый. Первичная обмотка T1 составляет 9 витков на формирователе Toko 10 мм (старый трансформатор iF). Вторичная обмотка T1 составляет 2 витка. Экранирующая банка и внешняя ферритовая чашка не используются. __ Разработано самодельным радио EI9GQ

УКВ-приемник для метеорологических спутников — Соберите этот компактный 2-канальный УКВ-FM-приемник и получайте свои собственные изображения метеорологических спутников.__ SiliconChip

УКВ-передатчик — только схема __ Разработан Питером Якабом

VHF Video Transmitter 60-200 MHz — Вот простой видеопередатчик для VHF TV канала, который принимает видеовход в основной полосе частот, поэтому он может управляться большинством CCD-камер и видеовыходов видеомагнитофона. его мощность составляет примерно 80 мВт, а при использовании с 40-сантиметровой телескопической антенной возможно дальность действия более 100 метров .__

VHF Wireless Data Transmitter — этот проект является лишь примером того, что можно сделать.Законность строительства и эксплуатации радиопередатчиков различна в разных частях мира. Обязательно ознакомьтесь с местными законами, прежде чем строить или эксплуатировать передатчик, подобный показанному здесь. __ Разработано Диком Каппелсом

VHF / UHF предделитель — рекомендуемый предделитель до смешного прост. он состоит только из одной микросхемы, предварительного делителя частоты ТВ-тюнера, Philips SAB6456A, который может делить на 64 или на 256. Этот чип широко доступен как в новом, так и в излишнем рынке по гораздо более низким ценам, чем при обычном делении на 10 предварительных делителей.__

ТВ-модулятор VHF / UHF — простой генератор, который генерирует частоту в диапазоне VHF или UHF. Генератор модулируется видеосигналом, и генерируемая модулированная несущая волна подается на антенный вход телевизора через кабель. Затем все, что остается сделать, это настроить телевизор на правильную частоту. __

Широкополосный усилитель с цифровым программированием усиления — LTC6910 представляет собой CMOS программируемый коэффициент усиления (от 0 до 64) усилителя. Усилители обеспечивают дифференциальный входной сигнал и смещение постоянного тока на выходе до точного уровня, основанного на опорном напряжении, в конструкции с одним источником питания.__ Linear Technology / Analog Devices App Note, 16 марта 2010 г.

Широкополосный радиочастотный предусилитель VHF / UHF / SHF 22 дБ с MAR-6 или MAR-8 (MSA-0885) — MAR6 (MSA-0686, 0685, 0885) представляет собой высокопроизводительную кремниевую биполярную монолитную интегральную схему СВЧ (MMIC), размещенную в недорогой пластиковый корпус для поверхностного монтажа.
Эта MMIC предназначена для использования в качестве блока усиления общего назначения 50 Вт. Применения включают узкополосные и широкополосные усилители iF и RF в коммерческих и промышленных приложениях.__ Разработано Гаем Роелсом ON6MU

(PDF) Широкополосный VHF и UHF RF приемник для DVB-H приложения

Joonhong Park, Sunyoul Kim, Minhye Ho и Donghyun Baek

85

Tech. Scien., Том 8, № 4, декабрь 2008 г.

[7] Дж. Лердворатави и В. Намгунг «Конструкция каскодного малошумящего широкополосного усилителя

CMOS на основе топологии вырождения источника

», IEEE Trans. Circuit

и системы, том 52, стр. 2327–2334, 2005 г.

[8] I.Нам, Ю. Ким, К. Ли, «Низкий 1 / f-шум и смещение постоянного тока

ВЧ-смеситель для приемника прямого преобразования с использованием паразитного вертикального биполярного транзистора

в глубокой n-луночной технологии

CMOS», IEEE VLSI Symp. , 2003.

[9] I.Vassiliou, K.Vavelidis, N.Haralabidis, A.Kyranas,

Y.Kokolakis, S.Bouras, G.Kamoulakos, C.Kapnistis,

S.Kavadias, N. Канакарис, Э. Метаксакис, Ч. Кокозидис,

и Х. Пейрави «Двухдиапазонный, 1,2 В, 114 мВт, прямой —

Преобразование DVB-H тюнер в 0.13 мкм CMOS, IEEE

J. Solid-State Circuits, vol. 44, no. 3, March 2009.

[10] Дж. Ким, С. Ли, С. Ким, Дж. Ха, Дж. Мин, Й.Ео и Х.

Шин, «Трансивер

с прямым преобразованием CMOS 54–862 МГц для приложений IEEE 802.22 Cognitive Radio

», IEEE CICC 2009Dig. Tech, стр. 255–

258.

[11] С. Канг, Х. Ким, Дж. Чой, Дж. Чанг, Дж. Бэ, W.Choo

и Б. Парк, «Трибанд 65-нм CMOS-тюнер для

ATSC Mobile DTV SoC, «IEEE RFICSymp., pp.

185–188, 2010.

[12] С.Лерставесин, М. Гупта, Д. Канг и Б. Сонг, «A

48–860 МГц CMOS с низким ПЧ с прямым преобразованием DTV

Тюнер, «IEEE Solid-State Circuits, vol. 43, нет. 9, сентябрь

2008.

Джунхонг Пак Он получил свои

BS и M.S. степень от Школы

электротехники, Университета Чунг-Анг

в 2006 и 2008 годах,

соответственно. В настоящее время он работает по

над докторской степенью.Имеет степень доктора философии в Школе электротехники

в Университете Чунга —

Анг. Его исследовательские интересы

включают приемопередатчик CMOS RF и петлю с фазовой синхронизацией

для беспроводной связи и автомобильную радарную систему.

Сун-Рёул Ким Он получил степень бакалавра наук.

, степень от Школы электротехники

Инженерного дела, Университет Чунг-Анг в

2010 и в настоящее время работает над получением

его магистра. Имеет степень в Школе

Электротехники Университета Чунг-Анг

.Его исследовательские интересы

включают РЧ-приемник для датчиков движения

и радаров.

Минхе Хо Она получила свой B..S.

от Школы электротехники

Инженерное дело, Университет Чунг-Анг в

2010 и в настоящее время работает над

herM.S. Имеет степень в Школе

Электротехники Университета Чунг-Анг

. Ее интересы

включают усилитель мощности RF для датчиков движения и радаров

.

Донхён Бэк Он получил степень бакалавра,

магистра и доктора философии. степени в отделе электротехники

,

Корейский институт передовых наук

и технологий (KAIST), Тэджон,

Корея, в 1996, 1998 и 2003 годах

соответственно. С 2003 по 2007 год он

был старшим инженером в System

LSI Division, Samsung Electronics, Ki-heung, Korea,

, где он занимался разработкой радиочастотного приемника

для мобильного вещания и руководил проектом усилителя мощности CMOS для

телефонов.В 2007 году он затем поступил в Школу электротехники

Инженерного факультета Университета Чунг-Анг, Сеул, Корея,

, где в настоящее время является доцентом. Его исследовательские интересы

включают аналоговые, радиочастотные и смешанные схемы

для мобильной связи, радаров и датчиков

систем.

FNCV-70 VHF TRANSCEIVER Описание работы Fennec_CIR_Description.PDF Kanematsu USA

ВЧ-выход активного ГУН соединен по переменному току с входом предварительного делителя частоты IC301 синтезатора на выводе 13.

Цепочка счетчика деления в IC301, состоящая из двухмодульного предварительного делителя, счетчика проглатывания и программируемого счетчика

, делит сигнал VCO до частоты, очень близкой к 5,00 кГц или 6,25 кГц

, которая применяется к фазовому детектору . Фазовый компаратор сравнивает фазу с опорным сигналом 5,00 кГц или

6,25 кГц от опорного делителя и управляет накачкой заряда.

Схема детектора разблокировки синтезатора предотвращает работу передатчика и приемника, когда фаза

синхронизирующая петля (PLL) разблокирована.

В следующем обсуждении предполагается, что устройство было переведено в режим передачи. IC301 lock

Детектор Pin 6 переходит в высокий уровень, когда ФАПЧ заблокирована. Этот высокий уровень применяется к выводу 98 микропроцессора

IC1001.

Программная временная маршрутизация переводит линию TX в высокий уровень (вывод 47 IC1001). При низком уровне линии TX Q702 отключен, а

Q208 смещается при прохождении + 5VTX-B к Q202, он смещает IC701 для передачи переключенного TX-B на усилитель передатчика

, который позволяет передачу.

Когда ФАПЧ разблокируется, детектор блокировки на выводе 6 IC301 начнет подавать низкий импульс. RC-цепь преобразует

импульсного низкого уровня в низкий уровень для микропроцессора.

Затем микропроцессор переключает линию TX_B на низкий уровень, тем самым сигнализируя другим транзисторным переключателям, чтобы перевести

Q702 в режим отсечки, который запрещает передачу. Следовательно, передатчик остается отключенным, в то время как контур

остается вне блокировки и отображается «PLL ERR».

Петлевой фильтр

Петлевой фильтр, пассивный фильтр опережения-запаздывания, состоящий из R317-R322 и C332-C335, объединяет выход накачки заряда

для создания постоянного напряжения переключения для ГУН.Один паразитный полюс, состоящий из RFchokes

L306 / L307, предотвращает модуляцию ГУН эталонной энергией 5,00 кГц или 6,25 кГц, остающейся на выходе

петлевого фильтра.

Direct FM получается для модуляции частот за пределами полосы пропускания ФАПЧ путем применения сигналов CTCSS / DCS

и предварительно выделенного ограниченного звука микрофона к схеме модуляции VCO.

Схема модуляции состоит из R326, R327 и D304.

СЕКЦИЯ ПЕРЕДАТЧИКА

Усилитель мощности РЧ

После нажатия кнопки PTT RX 8V отключается и +3.Линия 3VTX-B переключается примерно на 3,3 В. Q305 выключен

, разрешая передачу VCO.

Буфер ГУН, предварительный драйвер, драйвер и усилитель мощности смещены Q701, который смещается TX

, переключая линию 3,3 В на 3,3 В. Выходной сигнал РЧ от передающего ГУН (Q307) подается на выходной буфер ГУН

Q303, Q301.

Выход из Q303, Q301 подает буфер Q401.

Выходной сигнал от Q404 подается на усилитель модуля мощности IC402, чей выход из каскада драйвера

питает конечный ВЧ-усилитель мощности IC402 для получения номинальной выходной мощности 25 Вт или 50 Вт.Выходной сигнал

финала применяется к фильтру нижних частот (C101-C107, C425, C427, L101-103 и L105), а затем к

переключателю передачи / приема D402, D101. Затем РЧ-мощность подается на антенну через выходной фильтр нижних частот

, состоящий из C440-C445, L415 и L416.

Переключение антенны

Переключение антенны между передатчиком и приемником осуществляется антенным

переключателем приема / передачи, состоящим из диодов D402 и Q101.В режиме передачи подается коммутируемое напряжение 8 В с

через R416 и высокочастотный дроссель L403, жестко смещая в прямом направлении два диода. Таким образом, D402 разрешает поток мощности RF

с выхода фильтра нижних частот.

L104 и C108 не позволяют цепи приемника получить входную мощность Tx.

POWER CONTROL

Выходная мощность контролируется микропроцессором (IC1001), цифро-аналоговым преобразователем (IC1004), двойным операционным усилителем

(Q401), который используется как дифференциальный усилитель и компаратор.

РЧ мощность определяется датчиком напряжения C424, C433, D405.

В режиме высокой мощности радио это напряжение сравнивается с напряжением цифро-аналогового преобразователя в режиме высокой мощности

Улучшенный многоканальный однокристальный УВЧ-трансивер

% PDF-1.4 % 1 0 объект > эндобдж 6 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > ручей BroadVision, Inc.2020-09-15T10: 13: 20 + 02: 002016-05-03T14: 20: 44 + 02: 002020-09-15T10: 13: 20 + 02: 00application / pdf

  • AX5051 — Advanced Multi-channel Однокристальный УВЧ-трансивер
  • ON Semiconductor
  • AX5051 — это действительно однокристальный маломощный КМОП-трансивер, предназначенный в первую очередь для использования в диапазонах SRD.Встроенный трансивер состоит из полностью интегрированного ВЧ-интерфейса с модулятором и демодулятора. Обработка данных основной полосы частот реализована в усовершенствованном и гибком коммуникационном контроллере, который обеспечивает удобную связь через интерфейс SPI.
  • Acrobat Distiller 10.1.16 (Windows) uuid: 2f396934-c899-46a9-8969-0a801cd6a0ebuuid: ddd9e3e4-9b93-4f20-a650-89e48723d147 Распечатать конечный поток эндобдж 5 0 объект > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 объект > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > ручей HUnFȯRagp% u ש &) rm-m0Pkc b — $ @ ^ U $ # sAe ~ ޤ% t) @qa » sa ~ NҔDFsPʤ ׻ oZ8kmS ۺ u} [޿ ?; NJP2 $ Y! r-qo7; ݶ E P) $) p ? Sj7ZMsu / s [Ԍx9} qA8S ay; @ ̌veg} pӮm {4Efpc)%; y} @ d`DT * 2.k1hW (pqš’_LQi $ h5 ‘U {yE! WuPOOY5 \ ʾ8z ({0OUQ? -% Kl # mVw-l + L2 \ qBby / zv5ыW jNb86aB @ 2 ۝. y, ​​’$ jT% {: J-32fmu1iµĉ: QHjQGUZ6 (] g41N # Vp 뎀 [ʑZq’: 4>

    HF и VHF [Elektor 303 DIY Project Circuits]




    143 ЭЛЕКТРОННЫЙ АНТЕННЫЙ ПЕРЕКЛЮЧАТЕЛЬ VHF / UHF

    Есть много ситуаций, когда это полезно или совершенно необходимо, чтобы иметь возможность переключаться между двумя антеннами VHF / UHF на антенной мачте без внесение потерь в сигнальные тракты. Предлагаемый здесь переключатель делает все это по обычному коаксиальному проводу вниз.

    Коммутатор и связанный с ним небольшой блок питания устанавливаются рядом с соответствующий приемник. Блок питания, состоящий из небольшой сети трансформатор, выпрямительный диод и трехконтактный регулятор напряжения, обеспечивает постоянное напряжение 5 В, полярность которого может быть изменена на обратную. переключателем DPCO (двухполюсный) S1. Полюса переключателя подключен к коаксиальному кабелю через развязывающую сеть L3-C1. Резистор R1 служит ограничителем тока для p-i-n диодов D1 и D2.Какой бы из проводимость этих диодов зависит от полярности напряжения на коаксиальный кабель. Сигнал от антенны, подключенной к проводке. диод поступает на вход тюнера или приемника, а другой сигнал заблокирован.

    p-i-n-диод — это полупроводниковый диод, содержащий область i-типа. полупроводник между областями p-типа и n-типа. Они неизменно используются как переключающие диоды. Самое главное их свойство — очень низкая собственной емкости, а на высоких частотах практически чисто резистивный (см. Elektor, июнь 1983 г., стр.6-36).

    Дроссель L3 изготовлен из четырехвиткового медного эмалированного провода диаметром 0,3 мм. вокруг ферритовой бусины. Если антенны не имеют оконечной нагрузки 75 Ом, это может быть обеспечено L1 и L2, которые преобразуют балансный 300 Ом полное сопротивление антенны к асимметричному входу приемника 75 Ом. Эти индукторы изготавливаются путем наматывания 7 витков двухжильного плоского кабеля на тороид T50-2, T50-3 или T50-6, как показано на рисунке 2.

    Если переключатель установлен на открытом воздухе, он должен быть хорошо защищен от элементы: лучше всего заливать аралдитом.


    ————-

    144 ЧЕТЫРЕХСТОРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ

    Во многих случаях может потребоваться переключение между двумя или более антеннами. с минимальными потерями в радиосигнале. Хотя обычно это не так проблема на низких частотах, она становится серьезной, когда соответствующие сигнал находится в диапазоне VHF / UHF (50-960 МГц). Описанный электронный переключатель здесь минимальные потери при переключении за счет использования PIN-кода. диоды.PIN-диоды — это, по сути, резисторы с регулируемым током со свойствами что делает их пригодными для переключения и ослабления радиочастотных сигналов.

    Они отличаются от большинства других типов диодов тем, что выпрямляют входной сигнал появляется только ниже определенной предельной частоты. Выше этой частоты сопротивление типичного PIN-диода будет изменение с 1 Ом на 10000 Ом при уменьшении управляющего тока от 100 мА до 1 мкА.

    Схема может переключать до четырех антенн и состоит из двух функциональных части: блок ВЧ-коммутации, установленный на антенной мачте, и блок питания и управления, расположенный рядом с приемником.Этим способом, в некоторой степени снижена стоимость установки многоканальной системы благодаря использованию одного нисходящего кабеля вместо того, чтобы антенны.

    Требуемая антенна выбирается смещением соответствующего PIN-диода. в проводимость. Какой из четырех диодов проводит, зависит от уровень и полярность напряжения, подаваемого на коммутационный блок через подводящий кабель к приемнику. Когда, например, вход 1 выбрано с помощью S1, напряжение на жиле нисходящего кабеля равно +12.7 V по отношению к экрану кабеля и не может дотянуться до цепи вокруг Т3 и Т4, потому что D6 не проводит. Уровень положительного напряжения заставляет стабилитрон D7 проводить, тем самым обеспечивая смещение для его управления. в насыщение. T1, в свою очередь, обеспечивает необходимое смещение для PIN-диода. D1, и в то же время мешает T2 проводить. Таким образом, вход 1 подключен к общему выходу коммутационного блока через D1. Если S1 установлен в положение 2, напряжение питания на подводящем кабеле падает. до 8 В, что недостаточно для проведения D7.T1 теперь остается включенным в сеть выключен, а T2 переходит в насыщение, обеспечивая требуемый ток смещения. для соответствующего PIN-диода D2. Диоды D8 и D9 предотвращают D1 от смещения через R2 и переход база-эмиттер T2. Вход 2, таким образом, подключен к общему выходу через D2.

    Точно так же, когда напряжение на жиле нисходящего кабеля отрицательное. по отношению к экрану схема вокруг Т3 и Т4 работает как указано выше, с проводимостью D3 или D4, в зависимости от уровня напряжения (-8 или -12.7 В).

    Катушки индуктивности L1-L6 предотвращают заземление радиосигнала в любом месте цепь, а L7 предотвращает ее короткое замыкание в силовой поставка.

    Для УКВ-применений схемы следует использовать индукторы или дроссели 5 мкГн. используются в положениях L1-L7, в то время как типы 21,11-1 требуются для UHF операция.

    Радиочастотный сигнал от выбранной антенны поступает на вход приемника. через C19, который служит для блокировки постоянного напряжения.В случае сбалансированного необходимо переключить антенны, их выходы предварительно сделать несбалансированными. и, при необходимости, преобразовал в 7552 с помощью балуна.

    ————

    Схема может переключать до четырех антенн и состоит из двух функциональных части: блок ВЧ-коммутации, установленный на антенной мачте, и блок питания и управления, расположенный рядом с приемником. Этим способом, в некоторой степени снижена стоимость установки многоканальной системы благодаря использованию одного нисходящего кабеля вместо того, чтобы антенны.

    Требуемая антенна выбирается смещением соответствующего PIN-диода. в проводимость. Какой из четырех диодов проводит, зависит от уровень и полярность напряжения, подаваемого на коммутационный блок через подводящий кабель к приемнику. Когда, например, вход 1 выбрано с помощью S1, напряжение на жиле нисходящего кабеля равно + 12,7 V по отношению к экрану кабеля и не может дотянуться до цепи вокруг Т3 и Т4, потому что D6 не проводит.Уровень положительного напряжения заставляет стабилитрон D7 проводить, тем самым обеспечивая смещение для его управления. в насыщение. T1, в свою очередь, обеспечивает необходимое смещение для PIN-диода. D1, и в то же время мешает T2 проводить. Таким образом, вход 1 подключен к общему выходу коммутационного блока через D1. Если S1 установлен в положение 2, напряжение питания на подводящем кабеле падает. до 8 В, что недостаточно для проведения D7. T1 теперь остается включенным в сеть выключен, а T2 переходит в насыщение, обеспечивая требуемый ток смещения. для соответствующего PIN-диода D2.Диоды D8 и D9 предотвращают D1 от смещения через R2 и переход база-эмиттер T2. Вход 2, таким образом, подключен к общему выходу через D2.

    Точно так же, когда напряжение на жиле нисходящего кабеля отрицательное. по отношению к экрану схема вокруг Т3 и Т4 работает как указано выше, с проводимостью D3 или D4, в зависимости от уровня напряжения (-8 или -12,7 В).

    Катушки индуктивности L1-L6 предотвращают заземление радиосигнала в любом месте цепь, а L7 предотвращает ее короткое замыкание в силовой поставка.

    Для УКВ-применений схемы следует использовать индукторы или дроссели 5 мкГн. используются в положениях L1-L7, в то время как типы 21,11-1 требуются для UHF операция.

    Радиочастотный сигнал от выбранной антенны поступает на вход приемника. через C19, который служит для блокировки постоянного напряжения. В случае сбалансированного необходимо переключить антенны, их выходы предварительно сделать несбалансированными. и, при необходимости, преобразовал в 7552 с помощью балуна.

    145 ПЕРЕДНИЙ ДЛЯ FM-ПРИЕМНИКА

    Среди важнейших технических характеристик предусилителя УКВ — коэффициент шума и способность обработки большого сигнала.Несмотря на то что это в принципе противоречивые требования, можно найти компромисс в использовании качественных ВЧ компонентов. Способность приемника выдерживать высокие входные уровни могут быть улучшены за счет обеспечения достаточной селективности перед активным элементом (ами).

    Это особенно важно для смесителя, так как он генерирует большую часть интермодуляционных искажений. продукты.

    В этой головке FM-тюнера сигнал антенны сначала проходит через слегка полосовой фильтр с сверхкритическими связями, усиленный с помощью малошумящего ДМВ транзистор Ti и снова фильтруется.Общее усиление между антенной входной сигнал и вход смесителя составляют около 12 дБ на частоте 87 МГц и 17 дБ на частоте 108 МГц. Разница вызвана принятым способом присоединения фильтров. Широкополосный В этой конструкции смеситель Schottky DBM (двойной балансный смеситель) используется для смесителя.

    Тип SBL-1 (LO = + 7 дБм), вероятно, лучший из трех Заявлено DBM. Настраиваемый гетеродин T2 производит очень небольшой фазовый шум, и DG MOSFET T3 обеспечивает мощность гетеродина от 50 до 100 мВт при токе стока. около 25 мА.FET T4 позволяет управлять предделителем или синтезатором с сигнал гетеродина. На входе ПЧ установлена ​​последовательная сеть R9-C20. усилитель, потому что любой пассивный DBM должен быть правильно подключен на минимум два его порта. Чтобы компенсировать потери преобразования 6 дБ в DBM, а для обеспечения некоторого запаса усиления по ПЧ используется ВЧ J-FET T5 средней мощности. рассчитаны на усиление около 12 дБ при токе стока 25 мА.

    Предлагаемый интерфейс дает неплохие результаты: его перехватчик третьего порядка точка лучше 0 дБ при использовании смесителя с IP = + 20 дБм, в то время как коэффициент шума составляет около 4 дБ.Такая производительность должна позволить прием довольно слабых передач даже с мощным передатчиком в пределах нескольких миль от приемника.

    Наконец, следует принять во внимание тот факт, что выход ПЧ легко обеспечивает 10 мВт, что вполне может вызвать проблемы, если усилитель ПЧ не правильно подобранный.

    Характеристики индуктора для этого проекта:

    L1 … L5 вкл. = E526HNA10014 (Toko).

    L6 = E526HNA10013 (Токо).

    L7 … L9; L14 = 6 витков 36SWG (0 0,2 мм) сквозной эмалированный медный провод ферритовый шарик.

    L, 1 = 9 витков 24SWG (0 0,6 мм) эмалированный медный провод на феррите T25-12 основной; отвод на 3 оборота от C35-R15-R16.

    —————

    146 ПЕРЕДНИЙ ДЛЯ ПРИЕМНИКА SW

    Существует множество противоречивых технических требований к качественному интерфейс в SW-приемнике. Коэффициент шума и интермодуляция уровень должен быть низким, изоляция RF между портами LO, RF и IF должна быть высоким, и желательно некоторое усиление.Тип SL6440 высокого уровня ВЧ-микшер от Plessey обеспечивает коэффициент шума около 10 дБ и предлагает достаточное подавление сигнала гетеродина.

    Сигнал, поступающий на РЧ вход (B) переднего конца, проходит через фильтр нижних частот с частотой среза 32 МГц и выходным сопротивлением 500 Ом. Выход открытого коллектора IC смесителя имеет относительно высокий импеданс, который требует использования Tr1 и R5 для правильного согласования к кварцевому фильтру 48 МГц FL ,.Фиксированный импеданс этого фильтра для сигналов вне полосы пропускания помогает снизить интермодуляционные искажения. Триммеры C13 и C14 выровнены для получения максимально плоской полосы пропускания при минимуме потеря. Интермодуляционные характеристики смесителя можно оптимизировать с помощью тщательное определение размеров R и R2 при условии, что амплитуда локального сигнал генератора стабильный. Точка пересечения третьего порядка 33 дБм была достигнуто в прототипе. Микросхема IC довольно нагревается и должна быть охлаждается радиатором.

    Трансформаторы RF намотаны следующим образом (используйте эмалированный провод 30SWG):

    Тр1: первичная обмотка 10 +10 бифилярных витков, вторичная 10 на ферритовом сердечнике типа T50-12.

    Тр2: первичная обмотка 2 витка, вторичная 18 витков, по типу Ферритовый сердечник Т50-12.

    Ls: 6 витков через ферритовый валик.

    ————

    147 ПАССИВНЫЙ ВЫСОКИЙ УРОВЕНЬ DBM

    Смеситель — одна из важнейших секций в любом добротном ПО. приемник, так как он в значительной степени определяет чувствительность и динамический диапазон.

    Часто используется так называемый переключающий смеситель, поскольку в нем нет технические недостатки активных смесителей. Наиболее часто встречающиеся Коммутационный смеситель представляет собой диодный двойной балансный тип (DBM), который к сожалению, это заведомо дорогой компонент, особенно при высоком точка пересечения требуется для обеспечения низких уровней интермодуляции.

    Применение активных устройств, таких как биполярные транзисторы и J-полевые транзисторы, в пассивном смесителе менее устоявшаяся.И все же эти компоненты позволяют микшеру оставаться относительно простым, так как входной РЧ-сигнал может считаться электрически изолированным от гетеродина. вывод. Настоящая конструкция основана на паре хорошо известных UHF-транзисторов, которые не требуют напряжения питания или цепей смещения.

    Входной и выходной трансформаторы намотаны на ферритовых сердечниках с двумя отверстиями. (Балуны). Первичная обмотка Tr2 — это 8 витков с центральным отводом для входа RF, вторичный — 4 витка.Tr1 намотан таким образом, чтобы указанная амплитуда гетеродина доступен на вторичном рынке.

    Только вход RF или выход IF требует правильного согласования на 50 Ом, тогда остальные подключения довольно некритичны. Вход точка пересечения этого смесителя отлично находится между 31 и 36 дБм, при этом коэффициент шума и потери преобразования приемлемы примерно на 6 дБ. Отклонение идентификатора составляет примерно 25 дБ и зависит в основном от конструкция.

    Смеситель подходит для сигналов RF и IF до 30 и 50 МГц соответственно.

    ————

    148 ШИРОКОПОЛОСНЫЙ ПРЕДУСИЛИТЕЛЬ ВЫСОКОГО УРОВНЯ

    Линейный ВЧ-усилитель может быть изготовлен двумя способами: (1) с помощью линейный активный элемент, или (2) с нелинейным элементом, работающим с негативный отзыв. Это схема второго типа, использующая ВЧ мощность. транзистор в качестве активного элемента. Обратная связь также необходима для обеспечения правильная оконечная нагрузка (50 Ом) антенны, так как биполярные транзисторы обычно имеют низкий входной импеданс.Кроме того, коэффициент шума не увеличивается, потому что сигнал практически не теряется.

    Усилитель с общей базой основан на силовом транзисторе УВЧ класса А. Тип 2N5109 от Motorola. Цепь обратной связи образована ВЧ трансформатором. Tr1. Входное и выходное сопротивление предусилителя составляет 50 Ом для оптимальная производительность. Возможно, потребуется добавить сеть R3-05, чтобы исключить колебания. вне полосы пропускания, которая находится в диапазоне примерно от 100 кГц до 50 МГц. В усиление составляет примерно 9.5 дБ, коэффициент шума от 2 до 3 дБ, и точка пересечения выходного сигнала третьего порядка составляет не менее 50 дБмВт.

    —————-

    Трансформатор ввода / вывода намотан на ферритовом сердечнике типа FT37-75. из микрометаллов. Входная обмотка — 1 виток, выходная — 5 витков. с метчиком на 3 оборота.

    149 НИЗКОШУМНЫЙ АНТЕННЫЙ БУСТЕР

    Ознакомившись с основами проектирования широкополосных усилителей, RF-фильтрация, характеристики интермодуляции / кросс-модуляции и т. Д., как указано в статьях, перечисленных в конце этой статьи, кажется, нам не нужно подробно останавливаться на функциональных и электронных аспекты настоящего сверхмалошумящего широкополосного предусилителя, включающего замечательный транзистор Type BFG65, который, хотя и уже представленный в [3], заслуживает внимания РФ, поскольку предлагает исключительно низкий коэффициент шума при более чем удовлетворительном сильном сигнале, спасибо относительно высокого тока коллектора (Fa = 0.Например, 8 дБ при 5 мА).


    ———-

    ———-

    Так как важные моменты в строительстве РФ были рассмотрены в [1] и [2] большая плоскость земли на стороне компонентов готовая печатная плата типа 86504 не вызывает удивления; все части припаяны непосредственно к соответствующим медным полям; отверстия просто служат чтобы помочь в правильной установке деталей. Отверстие для Т1 следует просверлить. диаметром 5 мм для установки транзистора и пайки кратчайшим возможная длина вывода.

    Были предусмотрены дополнительные отверстия для подключения коаксиального кабеля на входе и выходе. кабели должны быть закреплены с помощью навинчивающихся зажимов, хотя экран припаян и ядро ​​тоже должно быть возможно.

    Видно, что готовая PCB состоит из RF и секции питания, которые, возможно, придется разделить путем разрезания, если желательно подогнать блоки в разных местах, как в случае с усилителем, установленным на мачте и источник питания, расположенный в ближайшей сетевой розетке, e.г. на чердаке. С другой стороны, если удобнее, сразу отрезать нисходящий кабель. как это выглядит в помещении, усилитель и блок питания могут быть оставлены в виде одного блока. для вставки в коаксиальный кабель. Так как в этом случае усилитель может быть питаются напрямую, а не через сердечник коаксиального кабеля, L4, L5, C5 и C6 сделан ненужным и может быть удален; свободный вывод R5 должен тогда быть подключенным к клемме +12 В на секции питания платы.

    Оптимальный ток коллектора для T1 настраивается с помощью P, который должно быть установлено значение от 5 до 7 мА, если усилитель должен работать относительно слабые сигналы, которые могут приниматься в периферийных областях.В Указанный ток коллектора соответствует падению напряжения от 2,3 до 3 В на R5; должны быть установлены более высокие значения (от 10 до 15 мА; от 4,6 до 6,1 В соответственно) при получении двух и более сильных (местных) передач в 80 … Диапазон 800 МГц.

    При установке на мачте усилитель должен быть установлен в водонепроницаемом корпусе. тщательно обработан силиконовым спреем для предотвращения коррозии припоя контакты.

    Наконец, катушки наматываются следующим образом, используя диаметр 0.3 мм (30 SWG) эмалированный медный провод:

    L1: 8 витков, закрытая намотка, внутренний диаметр 3 мм.

    L2: 4 витка, закрытая намотка, внутренний диаметр 3 мм.

    L3: 5 включений R4.

    L4; L5: 4 витка через ферритовый валик 3 мм.

    Ссылки на литературу:

    [1] УКВ-фильтры (EE, март 1986 г., стр. 50 и далее).

    [2] УКВ-усилитель (EE, апрель 1986 г., стр. 40 и далее).

    [3] Широкополосный усилитель для приемников спутникового ТВ (EE, апрель 1985 г., стр.66 и далее).

    [4] Воздушные усилители (EE, февраль 1980 г., стр. 27 и далее).

    Список запчастей

    Резисторы:

    R1 = 1k8

    R2 = 18 к

    R3 = 330

    R4 = 820

    R5 = 470 52

    P1 = 5 k предустановлено

    Конденсаторы:

    C1; C3; C5 = 68 п.

    C2; C3 = 680 p

    C6 = 1 n

    C7 = 1 мк / 16 В; электролитический

    C8 = 470 мк; 25 В; электролитический

    C9; C10 = 47 n

    Полупроводники:

    D1… D4 = 1N4001

    IC1 = 78L12

    = BFG65 (Филипс / Маллард)

    Разное:

    L1 … 1_5 = см. Текст.

    Tr1 = 12 В; 50 мА.

    F1 = 50 мА; быстрый.

    Печатная плата Тип 86405.

    4 паяльных контакта.

    150 ФИЛЬТРЫ MORSE

    Морзе, или CW (непрерывная волна), до сих пор широко используется благодаря тому, что что необходимое оборудование может быть относительно простым, и поэтому дорого, если оператор достаточно обучен выборочному слушаю.Однако компьютер для декодирования Морзе требует адекватного отфильтрованный входной сигнал, поскольку ему не хватает способности распознавать шум человеческого уха. Некоторые приемники могут быть дополнены фильтром ПЧ 250 Гц. для этой цели, но такое расширение обычно выходит за рамки финансовых досягаемость большинства радиолюбителей. Обсуждаемые здесь фильтры работают в слышимый частотный диапазон, и по сравнению с гораздо более дорогим типы для 455 кГц. На рисунках 1 и 2 показаны принципиальная схема и типовой отклик оптимизированного обратного фильтра Чебышева восьмого порядка для некомпьютерных слушателей.

    Фильтр на рис. 3 менее сложен и предназначен для управления компьютером. Соответствующая частотная характеристика показана на рис. 4. Оба фильтра были разработан с помощью Eldesign IIe , расширенной программы проектирования фильтров для BBC micro. Обратная реакция Чебышева дает гладкую полосу пропускания, в то время как характерная пульсация заканчивается полосой заграждения. Это гарантирует требуемая фазовая стабильность в полосе пропускания, необходимая для обработки всплески сигналов, таких как Морзе.

    Опытные образцы фильтров дали отличные результаты: обычно почти не слышно сигналы могут быть восстановлены для надежного декодирования. Питания для фильтров предпочтительно должен быть симметричный тип 15 В, чтобы гарантировать оптимальный динамический диапазон. Не используйте никакие другие операционные усилители, кроме LM324, поскольку типы с более высокой частотой среза могут вызывать к колебанию. Обратите внимание, что C1 на рис. 1 и 3, а C2 на рис. параллельная комбинация двух конденсаторов из диапазона значений E12, в то время как все используемые резисторы — из диапазона E96.Если какой-либо из фильтров секции сохраняют тенденцию к колебаниям, любой из четных Операционные усилители, возможно, должны быть рассчитаны на немного другую точку спада подключив конденсатор емкостью 100 пФ между выходом и входом, и резистор 390 Ом между входом и переходом C3-R5 — (- A1) (пример относится к операционному усилителю A2).

    ———

    ———-

    151 МНОГОРЕЖИМНЫЙ МОДУЛЬ IF, УПРАВЛЯЕМЫЙ µP

    Модуль промежуточной частоты (ПЧ), показанный на рис.1 принимает 48 МГц, и подходит для приема передач AM, FM и SSB. CW прием также должно быть возможно в режиме SSB, когда достаточно узкий полосовой фильтр включен (BW <500 Гц). Для радиотелетайпа (RTTY) лучше всего ездить компаратор с выхода FM-детектора.

    Нет необходимости в микшере высокого уровня для преобразования входного сигнала в 455 кГц, поскольку сигнал 48 МГц уже отфильтрован и занимает полоса пропускания всего 12 кГц.Каскады ВЧ и микшера в TCA440 работают до 50 МГц, а встроенная АРУ имеет динамический диапазон около 100 дБ. Выход смесителя подается на диодные переключатели для включения цифрового выбора. соответствующей ширины полосы.

    ———-

    ———-

    Предлагаемая схема отбора обеспечивает фильтрующее разделение заказа. 80 дБ. Выбор фильтров 455 кГц регулируется конкретными приложение и доступные финансовые средства.CLF D12 и CLF-D2 для FM / AM и SSB соответственно: число в обозначении типа обозначает пропускную способность. Тип CLF-D4 или CLF-D6 можно использовать одинаково хорошо для качества связи AM. К сожалению, узкополосные фильтры для CW и RTTY получить сложно, но «надбавка» 500 Гц или фильтры 250 Гц для имеющихся в продаже приемников и трансиверов (Yaesu, Kenwood) можно использовать здесь с отличными результатами.

    Выход ПЧ из IC2 исправлен для секций AM и AGC, и индуктивно подается на FM-детектор IC4, а также на детектор продукта IC3.Обратите внимание, что в целом никаких действий AGC в FM и RTTY не требуется. режим. BFO для детектора продукта основан на керамике USB и LSB. резонаторы, которые есть в большинстве радиоприемников дальневосточного производства, но может быть трудно получить как разовое.

    Схема вокруг T4 представляет собой кварцевый генератор с частотой 48 МГц, управляемый напряжением. (VCXO), работающий в параллельном режиме, требующий должного внимания следует платить за правильную выходную частоту, если общий, последовательно-резонансный кристалл используется.Синтезатор для настройки предлагаемых выходов приемника. Шаг 1 кГц, поэтому для управления VCXO требуется цифро-аналоговый преобразователь. Вход. Разрешение 10 Гц должно быть достаточным для обеспечения плавного и надежного тюнинг.

    Компьютерный интерфейс для управления приемником показан на рис. 2. По сути, это преобразователь логического уровня от 5 В до 15 В с Управляющие входы, совместимые с TTLICMOS. Пульт дистанционного управления ресивером избавляет от необходимости размещать его в аккуратном корпусе.Хотя это поэтому приемник не обязательно должен иметь внешний вид «рабочего стола». со всеми элементами управления, расположенными на передней панели, он, конечно, по-прежнему необходимо для обеспечения надлежащего экранирования и термической стабильности. Достаточный Мощность автофокуса доступна от 105, чтобы проложить относительно длинный кабель к корпус громкоговорителя, который находится рядом с компьютером.

    Приемником можно управлять с любого компьютера, имеющего три 8-битных выходные порты основаны, например, на восьмеричных защелках типа 74LS374.Приемник функция активируется, когда на соответствующий вход записана логическая 1. Пример: полоса пропускания 4 кГц выбрана путем установки высокого уровня на входе 4 BANDWIDTH, а остальные пять низкие. Написание компьютерной программы для управления приемник не должен быть слишком сложным, если соблюдается следующая последовательность наблюдается: 1. включить шумоподавитель; 2. сбросить все биты на соответствующем элементе управления порт; 3. установить требуемый бит; 4. выключить шумоподавитель.

    152 ШУМОПРОВОДИТЕЛЬ

    Шумоподавитель незаменим для улучшения приема очень слабые сигналы на SW диапазонах.В большинстве приемников связи селективность фильтров промежуточной частоты (ПЧ) вызывает мешающие импульсы должны быть расширены, подавляя полезный сигнал. Поэтому полезно для подавления помех до того, как это может нанести ущерб секциям IF приемника.

    Сигнал ПЧ 455 кГц сначала буферизуется в T2, а затем обрабатывается отдельно. в двух схемах.

    Нижняя часть схемы представляет собой приемник на базе TCA440 для мешающих импульсы.TCA440 сам по себе является практически полным приемником, поскольку он состоит из усилителя ВЧ, смесителя и усилителя ПЧ.

    Все каскады в последнем используются, так как здесь вывод 4 заземлен. Пульс приемник имеет собственную АРУ (автоматическая регулировка усиления) для обеспечения эффективного подавление также относительно слабых помех. Preset Pt и потенциометр P2 позволяет точно регулировать шумоподавитель для различных уровни помех.

    Цепью можно управлять в цифровом виде через R23; рендеринг высокого уровня логики шумоподавитель неэффективен.

    Мешающие импульсы сделаны логически совместимыми с помощью операционного усилителя. IC2. Светодиод D3 загорается при обнаружении шума.

    В верхней части схемы сигнал ПЧ сначала задерживается в FL1 для компенсации времени обработки в приемнике импульсов. ES1 открывается, когда распознается достаточно сильный мешающий импульс, так что сигнал IF больше не подается на выходной буфер T2. Также, затем затвор этого полевого транзистора заземляется для радиочастотных сигналов через ES3-C4, в то время как ES2 закрыт, чтобы обеспечить правильное завершение FL1.

    Правильно сконструированная схема обеспечивает подавление шума порядка 85 дБ. Изменения для работы на IF, отличном от 455 кГц включают L1 и FL1, хотя следует должным образом учитывать паразитные емкость электронных ключей на относительно высоких частотах.

    ————

    153 УЗКОПОЛОСНЫЙ ФИЛЬТР

    Так как хорошие кварцевые фильтры стоят дорого, поиск ведется постоянно. для (менее дорогих) альтернатив.

    Одним из них является керамический фильтр, который сейчас широко используется в качестве фильтра ПЧ в коротковолновой области. приемники. Несколько худшие температурные характеристики керамики фильтры (по сравнению с кварцевыми фильтрами) обычно не много последствий.

    Многочисленные эксперименты привели, наконец, к схеме рис. использует пять керамических фильтров 455 кГц. Как компьютерные кристаллы можно получить дешево в настоящее время можно было бы построить аналогичный фильтр с рядом таких кристаллов.

    Результат наших экспериментов — ширина полосы фильтра 3 дБ около 800 Гц; затухание за пределами полосы пропускания составляет порядка 60 дБ.

    Возможное применение — его использование в приемнике с переменной полосой пропускания. для работы в SSB, AM и FM.

    Другое применение — входной фильтр в приемнике, динамическая частота которого диапазон недостаточен (но в этом случае ПЧ не должна составлять 455 кГц).

    Наконец, обратите внимание, что правильное согласование входного и выходного импеданса (330 Ом) обязательно.

    154 ПРИЕМНИК НАВТЕКС

    NAVTEX, международная морская служба, обеспечивающая навигационные и метеорологической информации через RTTY (радиотелетайп) на частоте 518 кГц, делает использование FECTOR. Это система, в которой передается информация дважды, с определенным интервалом между первым символом и повторение. FECTOR автоматически декодируется микропроцессором, подключенным к к судовому средневолновому приемнику.

    Конечно, нежелательно, чтобы декодер занимал среду приемник волн непрерывно.

    С другой стороны, штурманы и многие радиолюбители, не хочу упустить ни йоты информации NAVTEX. Очевидно, второй приемник является ответом, и это, конечно, может быть связано с декодером ночь и день. Так как только одна частота, 518 кГц, и один тип трансмиссии задание, FSK (частотная манипуляция), необходимо получить, схема может быть довольно простым.

    Схема основана на типе ICA440. АРУ (автоматическая регулировка усиления) предоставленный этой ИС, не используется, потому что усилитель ПЧ, из-за Благодаря своей внутренней симметрии, он уже является отличным ограничителем для сигналов FSK.

    Внутренний генератор тоже не используется: его заменяет кварцевый. генератор T, работающий на частоте 5185 кГц, за которым следует декадный скейлер, IC2.

    Точная частота кристалла зависит от требований декодер; триммер C3 позволяет изменять его на несколько кГц, т.е.э., несколько сотни герц на выходе.

    Благодаря TCA440 остальная часть приемника довольно проста. без необходимости использования специальных компонентов. Стандартные дроссели можно использовать в L2. . .L4 позиции; L1 состоит из 6 витков эмалированного медного провода. диаметром 0,3 мм. на ферритовом валике.

    Чувствительность приемника хорошая на нескольких AN.

    Калибровка очень проста: отрегулируйте подстроечные резисторы C1 и C2 на максимум. выход, а затем поверните C3, пока выходная частота не будет соответствовать декодеру.

    Кристалл должен быть пригоден для параллельного резонанса с емкостью 30 пФ.

    Потребление тока не более 10 мА.

    Напряжение питания может быть 4. . .15 В.

    Сделать приемник подходящим, конечно, несложно. для использования на других морских средах длин волн.

    ————

    155 ИНДИКАТОР КАЛИБРОВКИ RTTY

    Для правильной калибровки декодера RTTY (радиотелетайпа) в соответствии с с отметками и пробелами нужен осциллограф.Знак и пробел сигналы поступают на входы X и Y прибора соответственно, когда при правильной калибровке на экране осциллографа отображается всем известный крест RTTY.

    ———-

    Если осциллограф недоступен, можно использовать показанную здесь схему. Он состоит из двух усилителей с высокоомным входом, T1 и TS, которые следуют этапы драйвера T2. . Т4 и Т5. . . Т7. Этапы водителя управлять тремя светодиодами, D1.. D3 прямой. Диод 131 (красный) — индикатор метки, D2 (зеленый) — индикатор пробела, а D3 (желтый) — указывает, декодер откалиброван симметрично.

    Предустановленные потенциометры P1 и P2 определяют усиление полевого эффекта. транзисторы. Правильная настройка этих компонентов позволяет индикатор должен быть согласован с выходами фильтра любого декодера RTTY.

    После подключения индикатора к декодеру RTTY это устройство может откалибровать следующим образом: настроить коротковолновый приемник на Метки; ручку BFO необходимо отрегулировать до тех пор, пока не станет красным и желтым. Оба светодиода ярко мигают; затем декодер RTTY настраивается на правильное отклонение частоты, обозначенное миганием зеленого ВЕЛ.Если желтый светодиод горит постоянно, декодер откалиброван. правильно.

    В противном случае следует тщательно повторить описанную выше процедуру.

    156 RTTY / CW ФИЛЬТР

    Заметная часть коротковолнового радиопередачи происходит через Морзе. и передача по радиотелетайпу. Для обеспечения оптимального приема этих Типы передачи, требуется практическая полоса пропускания около 300 Гц в приемнике. Такая полоса пропускания допускает некоторый дрейф обоих передатчиков. и приемник, а также для сдвига частоты сигналов RTTY.Как коммерчески доступные фильтры, отвечающие этим требованиям, по-прежнему довольно дороги, стоит построить свой собственный: подходящий показан в сопроводительной диаграмма.

    Используемые кристаллы недорогого типа, обычно встречающиеся в компьютерных системах.

    Индуктор L1 выполнен путем намотки 2х 20 витков эмалированного медного провода. диаметром 0,3 мм на тороид T50 / 2 RF (доступен в Cirkit ).

    Некоторые параметры фильтра:

    полоса пропускания в точках -6 дБ: 300 Гц

    полоса пропускания в точках -60 дБ: вносимые потери 1100 Гц II: пульсации 7 дБ II в полосе пропускания: 1 дБ

    ————

    157 S МЕТР

    Так как многие любительские приемники оснащены S-метром, далеко не логарифмически, предлагаемая схема должна быть долгожданным продолжением таких приемников.

    Хотя такие микросхемы, как CA3089 или CA3189, широко не используются, более того, они служат полезной цели в цепи счетчика, потому что, помимо от симметричного ограничителя, детектора совпадений и усилителя АПЧ, они содержат очень хороший логарифмический усилитель-детектор.

    ———-

    ———

    Как видно, схема довольно простая, но помните, что эти микросхемы работают примерно до 30 МГц, так что проводка счетчика, а также соединения в приемнике должны быть как можно короче.

    Обратите внимание, что вход CA3189 должен быть ограничен 50 Ом; подключение ко входу CA3189 должно производиться экранированным кабелем; если невозможно получить входной сигнал от низкоомного источник, следует использовать повторитель источника между ним и цепью счетчика.

    158 ОТПРАВИТЬ / ПОЛУЧИТЬ ИДЕНТ.

    Некоторые радиолюбители любят вначале подавать опознавательный сигнал. и конец сообщения; другие недовольны этой практикой, которую они считают тревожный.Если вы принадлежите к первой группе, вы можете найти эту схему полезен, поскольку он автоматически выдает идентификационный сигнал при передаче / приеме нажата и сразу после этого снова отпущена. Два сигнала идентифицируются по немного разной частоте.

    вентиль XOR N, функционирует как моностабильный, выход которого на короткое время имеет высокий уровень время после того, как его входы либо изменятся с высокого на низкий (в начале передача), или от низкого к высокому (в конце передачи).Его выход подается на генератор N2 / 1 \ 13 и на прием / передачу. секция переключения. Когда на входном выводе 6 N2 высокий уровень, этот вентиль XOR работает. как инвертор, так что осциллятор генерирует короткий тон в среде звуковой диапазон, который подается на микрофон через ограничитель D4 / D5.

    Сеть определения частоты заземлена через C1 и D1 или через C1 и R1, в зависимости от того, нажата ли клавиша передачи / приема или есть только что был выпущен.

    Во время передачи выход rx / tx низкий: этот выход предназначен для подключения к соответствующему входу трансивера. Транзистор Т2 включен, так что реле Re срабатывает: его контакт (-ы) могут использоваться для Например, чтобы отключить громкоговоритель во время передачи.

    Потребление тока без учета тока реле составляет около 15 мА.

    159 ПРОСТОЙ ИНДИКАТОР ПРОЧНОСТИ ПОЛЯ

    ————

    Практически проверенная малая схема, очень популярная у многих моделей. листовки, поскольку это позволяет им проверить, что их передатчик дистанционного управления действительно передает.Любые сомнения относительно того, кроется ли ошибка в приемник или передатчик тоже быстро решается.

    Единственным активным элементом в схеме является транзистор, который используется как контролируемое сопротивление в одном из плеч измерительного моста. База транзистора подключен к проволочной или стержневой антенне. Увеличение ВЧ-напряжение на базе антенны приводит в действие транзистор, так что мост выведен из равновесия. Затем ток течет через R2, 0.5 1 мА-метр и переход коллектор-эмиттер транзистора. Перед переключением измерительного преобразователя необходимо обнулить счетчик с помощью P1. на.

    ЧАСТОТНЫЙ ПРИЕМНИК 160 ТОЧЕЧНЫЙ

    Контроль ряда частот в коротковолновом диапазоне, таких как Частота бедствий при международном судоходстве — это увлекательное времяпрепровождение. С обычно контролируется только ограниченное количество станций, и их частота неизменно устанавливается международным договором, получателю нужно только быть способным переключаться между этими точечными частотами.

    Приемник работает по принципу прямого преобразования, т.е. частота равна полученной частоте, так что промежуточная частота равна нулю.

    Антенный сигнал подается на настроенные усилители РЧ T1 и T2 через переключаемый преселектор. Усилители ВЧ подключены к смесителю типа S042P.

    Есть три гетеродина с кварцевым управлением, которые переключаются в цепь в соответствии с преселектором.

    Выход микшера — аудиосигнал, который поступает на усилитель ЗЧ. IC2 через фильтр нижних частот R11, R13-C28. C30. Коэффициент усиления IC2 составляет около 60 дБ.

    Часть выхода IC2 выпрямляется в D1 и D2 и используется для AGC. (автоматическая регулировка усиления) T1 и T2 Выход IC2 подается на питание усилитель IC3, который управляет громкоговорителем или наушниками. Есть также ленточный вывод. Регулировка громкости обеспечивается 13% индукторами L1. .L3 — это каждая рана на тороиде T50 / 2 следующим образом:

    L = 115 витков медного эмалированного провода диаметром 0,15 мм. с краном на 11 оборотов; L2, L3 = 90 витков медного эмалированного провода диаметром 0,2 мм. с краном на 9 оборотов.

    Если требуются частоты, отличные от указанных, одна или несколько из кристаллы, конечно, надо заменить, но при этом L1, L2, или L3, в зависимости от ситуации, также должен быть изменен. Изменение количества оборотов и ответвления прямо пропорциональны изменению частоты.Если, например, требуется частота 2600 кГц вместо 2182 кГц в положении 1 переключателя Si число оборотов n L1 должно стать равным n = 115 (2182/2600) = 97 витков и отвод должен быть при n = 11 (2182/2600) = 9 витков.

    Конденсаторы генератора C4, C6 и C8 должны иметь более высокое значение, если частоты выбираются в нижней части коротковолнового диапазона.

    При правильной сборке приемника в соответствии с требованиями ВЧ (короткие соединения, достаточная развязка), он должен работать примерно до 18 МГц.Пунктирные линии на принципиальной схеме представляют собой заземленные экраны между различные разделы.

    Приемник калибруется путем настройки C5, C7 и Cs на нулевое биение, а затем отрегулировать C1, C2 и C3 для максимального вывода звука.

    —————

    161 ПЕРЕКЛЮЧАТЕЛЬНЫЙ ДИАПАЗОН

    ——-

    Во многих старых типах SW-приемников интермодуляция в смесителе была обычно избегают путем включения настраиваемого, часто автоматически отслеживаемого, предварительный селектор.В преселекторе с компьютерным управлением использование варактора диоды для настройки катушек индуктивности часто приводят к значительной интермодуляции искажение. Поэтому в этом дизайне используется другой подход.

    На принципиальной схеме показано использование PIN-диодов типа BA244 для выбора один из 5 полосных фильтров, за которым следует секция нижних частот. Подбор фильтра достигается за счет того, что компьютер устанавливает высокий уровень на соответствующем входе. An На входе предусмотрен трансформатор импеданса для подключения Антенны на 50 и 500 Ом.В большинстве случаев вход 500 Ом является предпочтительным, поскольку позволяет правильно подключать короткие антенны. Входной трансформатор Tri намотан на ферритовый сердечник типа FT37-75 от Micro-Metallic. Общее количество витков 19, с отводом на 2/2 витка от земли. связь. Вход должен быть оборудован защитой от перенапряжения. если это большая антенна, установленная снаружи.

    162 СИНТЕЗАТОР ДЛЯ ПРИЕМНИКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

    Синтезатор, изображенный на рис.1 управляется компьютером, а выходы сигнал гетеродина (LO) между 48 и 78 МГц для управления смеситель в SW приемнике предложен на стр. 00. Схема построена на синтезатор Type MC145156 от Motorola. Эта микросхема относительно недорогая, и обеспечивает хорошее подавление гетеродина в приемнике при использовании в комбинации с хорошим миксером. Также интересен его последовательный управляющий вход, который позволяет программировать выходную частоту с компьютера.

    Внутренняя опорная частота 1200 Гц получается делением сигнал с генератора Т5-Т6 на 2048. ЦАП, подключенный к выходу первого ID дает разрешение 1200/255 5 Гц. Разделитель составлен IC, IC2, ICs и Ni имеет коэффициент предварительного масштабирования 128/129. Операционный усилитель IC6 — это подключен как простой контурный фильтр с подавлением опорного сигнала около 60 дБ. Альтернативный фильтр, обеспечивающий подавление 80 дБ, но имеет немного большее время установления, как показано на рис.2. Эта схема возбуждается с выхода фазового детектора микросхемы синтезатора. Opamp IC1 используется в цепи ускорения, которая может быть включена, чтобы сравняться с установкой. время фильтра с IC6. Диоды D1-D2 также служат для сокращения времени запирания. период синтезатора. Использование типа E420 (Ti) не обязательно: другие типы двойных полевых транзисторов AF также должны работать в этом приложении. В питание синтезатора показано на рис. 3. LC-фильтр в шина + 5 В подавляет шумы на питании синтезатора, а D2 имеет был включен для компенсации падения на дросселе L2.

    ———-



    ————

    Формат данных для программирования MVC145156 показан на рис. 4. Биты SW и SW2 управляют коммутационными выходами и здесь не используются. В синтезатор делит на 128N + A: когда счетчик A достигает состояния 127, N становится увеличивается на 1, и A становится 0. Данные фиксируются в синтезаторе. на заднем фронте тактового сигнала. Когда контрольное слово завершено, сигнал включения на короткое время становится высоким для передачи данных из смены зарегистрироваться в программируемых делителях.Затем включается шумоподавитель. подавить шумы блокировки и настройки.

    Конструкция этого синтезатора требует некоторого опыта в строительстве. ВЧ схемы. Делители ECL и микросхема синтезатора должны лежать вверху. вниз на нетравленую плату, чтобы обеспечить эффективное заземление и охлаждение. В микросхемы соединяются между собой максимально короткими проводами. Большое внимание следует брать при построении ГУН и ТХО. Эти разделы должны быть экранированы и построены таким образом, чтобы была обеспечена механическая стабильность во все времена.Катушка индуктивности VCO L1 особенно важна в этом отношении: убедитесь, что витки провода надежно закреплены на сердечнике.

    Наконец, данные обмоток самодельных дросселей в этой схеме: (используйте эмалированный медный провод): L1 (VCO): 14 витков 22SWG (0 0,8 мм) на T50-12 сердечник, отвод на 4 витка от земли; L3 (+5 В): 8 витков 30 SWG (0 0,3 мм) через ферритовый валик.

    163 НАСТРОЙКА АКТИВНОЙ АНТЕНЦИИ ДЛЯ SW

    Многие из современных, настроенных на синтезатор, SW-приемников общего охвата. включают в себя новейшие типы предварительных каскадов RF с широким динамическим диапазоном и микшерные устройства, а старый добрый настраиваемый преселекторный каскад похоже, были уничтожены все, кроме самых дорогих и сложные типы многорежимных приемников.Казалось бы, производители Свяжите простой элемент управления настройкой с атакой на удобство использования приемника, в то время как хорошо продуманный, отслеживаемый или индивидуально управляемый входной аттенюатор был бы лучшим решением проблемы, вызванные увеличением уровней выходных сигналов SW-передатчика во всем мире.

    Подобным же образом аргументированный призыв к восстановлению управления настройкой может быть заявлен для активной антенны, которая, хотя и не может предложить производительность длиннопроволочной или многодиапазонной лучевой антенны, тем не менее общепризнанным как удовлетворительное средство для приема программ вещания в SW диапазонах примерно до 15 МГц.

    Как известно, активная антенна состоит из собственно антенны. и связанный усилитель. Что касается последнего, на принципиальной схеме показано что в конструкции есть симметричный вход, настроенный на варактор, с использованием двух полевых транзисторов. Тип BF256C, которые подключены к приемнику по коаксиальному кабелю. Opamp IC, работает как быстрый симметричный преобразователь в асимметричный, способный работать примерно до 30 МГц. Обратите внимание, что набор диодов варикапа настраивается через отдельный кабель; двухжильный коаксиальный кабель 75 Ом, конечно, идеален для настоящего времени. цель.Указанный набор варикапов обеспечивает коэффициент настройки примерно 1: 2. до 1: 3.


    ————

    При конструировании антенны данной конструкции следует учесть, что ни окружность рамочной антенны, ни общая длина диполя должна быть более одной десятой соответствующей длины волны для обеспечения правильных характеристик направленности, особенно в случае рамочной антенны; диполь обычно не соответствует входное сопротивление усилителя и, следовательно, проблемы с подключением устройства настроен правильно.

    В Таблице 1 приведены данные по воздушному строительству с учетом ряда возможных рабочие частоты.

    Антенна должна быть установлена ​​в таком положении, чтобы количество искусственных помех ближнего действия; симметричный усилитель должен обеспечивать достаточную направленность антенны, чтобы найти провал для источник помех.

    Петлевая антенна некритична по высоте над землей, но не поэтому диполь, который должен действовать как вертикальный, а не горизонтальный антенна при установке на высоте менее четверти длины волны над землей.

    Таблица 1.

    164 НАСТРОЙКА FM BOOSTER

    ————

    L1 = 9 т, отвод 1 т от земли {22SWG

    L3 = 9t, отколотый 3t от земли, намотанный карандашом

    L2A = 6 т 26SW Гоночное ферритовое кольцо диаметром 1 см (например, T37-12)

    L2B = 3 т 26SWG на ферритовом кольце диаметром 1 см (например, T37-12)

    Этот предусилитель FM-диапазона (88-108 МГц) был разработан, чтобы стать популярным проблемы, связанные с широкополосными, а также узкополосными воздушными усилителями.Большинство имеющихся в продаже бустеров относятся к широкополосному типу с относительно плохая селективность и подавление соседних станций, в то время как (дороже) узкополосные типы довольно непрактичны, когда речь идет о приемных станциях хорошо удалена от (фиксированной) частоты пикового усиления.

    Предлагаемый дизайн — лучшее из обоих миров, так как он селективность и сильная обработка сигнала, а также относительно низкий уровень шума цифра и достаточное усиление по всему FM-диапазону.

    Настройка предусилителя выполняется в гостиной с помощью простого потенциометр установлен в корпусе, который удобно расположен рядом к FM-тюнеру в составе Hi-Fi.

    Устройство также может работать как любительский диапазон длиной 2 метра (144-146 МГц) предусилителя, изменив настроенные схемы для соответствия более высокой частоте.

    Принципиальная схема настраиваемого усилителя — рис. 1 — показывает, что два пульта настроенные схемы, наряду с тетродом MOSFET, были включены чтобы свести к минимуму вероятность возникновения перекрестной и / или интермодуляции вызванные сильными местными сигналами.

    Диоды варикапа D1 и D2 формируют переменную емкость катушек L1 и L3 соответственно. Настроенные схемы устанавливаются на желаемую частоту с помощью означает напряжение, подаваемое на диоды варикапа (от 3 до 24 В, обратное предвзятость). Коэффициент усиления РЧ, предлагаемый T1, должен быть порядка 25 дБ, в то время как ожидается, что коэффициент шума составит около 2 дБ.

    ———

    Напряжение питания / настройки усилителя и наложенный выходной ВЧ сигнал. подключены к сердечнику коаксиального кабеля, который идет к источнику питания / настройке агрегат, показанный на рис.2. Потенциометр управления настройкой P1 составляет петля обратной связи регулятора напряжения, состоящая из T7, T8 и T9. Превращение Таким образом, Pi изменяет напряжение на бустере, установленном на мачте, от 15 до 36 вольт. Регулятор T2-T3-T4 (рис.1) обеспечивает MOSFET T1 фиксированным напряжением 11,4 В независимо от уровня постоянного тока на коаксиальном жиле. Sub-

    тяга 12 В от входного напряжения 15-36 В осуществляется стабилитроном. Д6 и источник тока Ц. Выходное ВЧ-напряжение и источник постоянного тока связаны к нисходящему кабелю через C1 и L4 соответственно.

    C14 и L5 (рис. 2) выполняют одинаковые функции в блоке питания. D13 предотвращает Повышение выходного напряжения БП выше 37 В в случае выхода из строя блок питания, а D7 защищает бустер от приема реверса. напряжение в случае, если коаксиальный сердечник и экран случайно перепутаны местами. Пределы T6 ток короткого замыкания питания до безопасного 60 мА.

    Следующие важные моменты следует соблюдать при построении мачты. усилитель и соответствующий внутренний блок управления:

    1.Используйте покрытую медью плату с максимальной площадью поверхности земли (тип 85000 ВЧ макетная плата идеальна).

    2. Установите металлический экран поперек корпуса MOSFET, чтобы подавить любую тенденцию паразитным колебаниям.

    3. Делайте вывод источника как можно короче; припаять его прямо к медная поверхность.

    4. Делайте выводы развязывающего конденсатора C4 G2 как можно короче; керамический дисковый конденсатор идеально подходит для этой цели.

    5.Делайте все соединения катушек как можно короче, чтобы избежать усилителя. настройка на неправильный частотный диапазон.

    6. Установите на T9 небольшой радиатор.

    7. Установите экран между усилителем и блоком питания постоянного тока.

    После завершения строительства ВЧ головки и БП последний проверяется путем проверки наличия переменного (от 15,6 до 36,6 В) питания и настройка напряжения на жиле коаксиального кабеля. Напряжение на R14 должно быть ниже 0.4 В с усилителем, подключенным на дальнем конце кабель.

    Вращение P1 должно вызывать изменение напряжения на коллекторе T5 между 3 и 24 В.

    Напряжение на эмиттере Т2 должно быть постоянным и равным 11,4 В относительно на землю, независимо от напряжения настройки, установленного с помощью Pt Drain сопротивление резистора R4 должно упасть между 0,7 и 2 В. Установите P1 в центр его путешествовать.

    Оптимальные радиочастотные характеристики усилителя могут быть достигнуты путем осторожного растягивания. или сжатие L3 для максимального усиления примерно на 95 МГц; настроить приемник на слабую передачу на этой частоте и настройте на максимальную Отклонение S-метра или оптимальная слышимость сигнала над шумом уровень.Сделайте то же самое для сигналов на любом конце диапазона и установите Пи соответственно. Убедитесь, что настроечный потенциометр можно установить на оптимальное усиление для каждой частоты в диапазоне от 88 до 108 МГц и отметьте шкалу настройки на дверном блоке с шагом 1 МГц. В случае если это невозможно получить равное усиление по всей полосе, L3 может быть адаптированным, увеличивая или уменьшая количество оборотов. Однако ответвитель должен оставаться на расстоянии 3 витков от земли.

    Для тех конструкторов, которые стремятся к совершенству, подойдет триммер на 40 пФ. конденсатор вместо С1, чтобы усилитель можно было настроить на оптимальный (т.е. самый низкий) коэффициент шума, что не то же самое, что настройка на оптимальное усиление.

    Наконец, данные обмотки настраиваемого усилителя следующие:

    = 9 витков эмалированного провода 22 SWG (диаметр 0,7 мм), закрытая намотка, диаметр катушки 7 мм. Нажмите на 1 оборот от земли.

    L3 = то же, ответвление на 3 витка от земли.

    L2a; L2b = 6 и 3 витка соответственно, 26 SWG (диаметр 0,5 мм) эмалированная медь Проволока на ферритовом кольце диаметром 10 мм Тип T37-I2.

    165 ПРЕОБРАЗОВАТЕЛЬ СНЧ

    ————

    Строго говоря, полоса VLF (очень низкая частота) тянется от 3 кГц до 30 кГц, а также низкочастотный диапазон, часто называемый длинноволновым диапазон от 30 кГц до 300 кГц. Описанный здесь конвертер охватывает частотный диапазон 10.0,150 кГц и, следовательно, падает на полпути между являясь преобразователем VLF и LF.

    Частоты от 10 кГц до 150 кГц преобразуются в 4,01. . . 4,15 МГц, которую можно подать на любой коротковолновый приемник, способный принимать такие частоты. Конвертер подключается к антенному входу приемника. через коаксиальный кабель.

    Многие преобразователи страдают обрывом частоты смесителя / генератора. в выходном сигнале, что обычно вызвано асимметрией смесителя.Поэтому в данном преобразователе используется хорошо известная частота S042P. чейнджер, симметрию которого можно точно установить с помощью предустановки 1 k потенциометр, подключенный между контактами 10 и 12.

    Для предотвращения приема частот изображения сначала передается сигнал антенны. применяется к полосовому фильтру LC перед подачей на преобразователь частоты.

    Выход преобразователя частоты (вывод 2) подключен к LC-цепи. настроенный на частотный диапазон 4.01.. 4,15 МГц. Эта схема, состоящая из индуктора 100 pH, подключенного параллельно конденсатору 100 n и подстроечному устройству 60 p, эффективно подавляет любые ложные сигналы, производимые на частоте сменщик.

    Триммер 60 p используется для настройки на нужный передатчик в 10. . Диапазон .150 кГц (самый громкий прием!). Симметрия частоты чейнджер настраивается путем настройки коротковолнового приемника на частоту кварцевый генератор, т. е. 4.00 МГц, а затем отрегулировав предустановку 1 k для минимальная мощность преобразователя, то есть минимальное отклонение S-метр или другой индикатор напряженности поля на приемнике. Во время этого калибровка, вход преобразователя частоты, точка A на схеме, должен быть замкнут на землю.

    Все индукторы являются стандартными ВЧ дросселями. Величина выходного дросселя, 121.4H, не критично.

    Антенна должна быть максимально длинной из проволоки.

    166 ПОГОДНЫЙ СПУТНИКОВОЙ ИНТЕРФЕЙС

    ————

    Все больше энтузиастов электроники проявляют интерес при приеме метеорологических спутников.

    Большинство негеостационарных метеорологических спутников, таких как спутники серии NOAA, работают на несущей 138 МГц. Для оптимального приема детектор должен имеют относительно высокое подавление несущей.

    Здесь предполагается, что сигнал изображения имеется на кассете.Операционный усилитель Ai имеет усиление 48, в то время как A2-A3 образуют прецизионный двухфазный выпрямитель. Пульсация 2400 Гц, возникающая из-за немного другой спецификации операционных усилителей составляет не более 0,2%. Для широко используемых аналого-цифровых преобразователей это соответствует ошибке меньше 1/2 (LSB).

    Основной сигнал пульсации составляет 4800 Гц. Это легко устраняется двойным 71, установленный вокруг L1 и L2. На частоте 2500 Гц затухание составляет около 3 дБ, при 4500 Гц — около 45 дБ.Параллельные R-C и L-C цепи на входе + As компенсируют омическое сопротивление индукторов в пи-фильтре. L1, L2 и L3 предпочтительно дроссели в ферритовой капсуле из серии Toko 10RB, доступны из ПЛК Cirkit (L1 и L2: 181ЛИ-473. L3: 181LY-104).

    Интерфейс подходит для обработки несущих частот до 4800 Гц, чтобы можно было проигрывать ленту с удвоенной скоростью в течение чтение в компьютер (при условии, конечно, что программа умеет справиться с этим).Компоненты RH, D4 и Ds защищают аналого-цифровой преобразователь от напряжение выше 5 и ниже 0 вольт. Использование типа CA3130 Операционный усилитель Bi-Mos обеспечивает размах выходного напряжения 5 В при питании ± 6 В. используется. Максимальный уровень питания и потребляемый ток составляют ± 9 В и 15 мА соответственно. Амплитуда входного сигнала должна быть больше чем 68 mV_rms для выхода 5 Vpp.

    ———


    приемник2

    А ПРОСТОЙ ПРИЕМНИК WWV 10 МГЦ ОТ MCKEAN

    Эту доску было довольно сложно построить.Формы катушек устарели. (статья написана в 1995 году), поэтому я использовал тороиды Вместо этого: самая большая проблема для строителя — это Т2, трансформатор диодного смесителя. Трансформаторы ПЧ 7 мм 10,7 МГц устарели. Они обычно быть в каждом переносном FM-радио, но были заменены керамическими фильтрами. Дыры на печатной плате, кажется, плохо расположены для контактов на 7-миллиметровом IF трансформатор все равно. Автор перемотал бобину, чтобы получился трехниточный широкополосный трансформатор. Я использовал тороид ФТ23-43, но более распространенный тороид FT37-43 (доступен FAR Circuits) также подойдет (хотя его сложнее вставить в отверстия на печатной плате).Намотал эмалированный AWG30 провод с 5 трехниточными витками. (Используйте этот URL для информации обмотка трехниточного трансформатора: http://www.qrp.pops.net/xmfr.asp.) Форма катушки для T1, который использовал автор, имел основание с отверстиями на дне для продевания проводов, вероятно вытащили из барахла телевизора. Их больше нет. Я использовал тороид Т37-2 (FAR Circuits есть в наличии) и уменьшил все витки катушки на 25%. Тогда C11 + C12 = ~ 45пф. Один Особенность тороида в том, что он самозащитный, поэтому я отказался от фольгированного экрана. описано в статье за ​​исключением короткой длины между C1 и C12.

    Трудно найти CA3240 (все еще доступен в Mouser, но более 2 доллара), поэтому я использовал MC4558 из своего мусорного ящика. MC4558 довольно малошумный, и полосовой шум в любом случае затмевает шум IC. Но сначала я попробовал NE5532: Это широкополосная ИС и генератор 10 МГц. сигнал прошел напрямую, вызывая проблемы. MC4558 имеет полосу пропускания 2,5 МГц, CA3240 — 4 МГц. Обычно используемый операционный усилитель вроде TL082 / TL072 будет работать нормально. Не используйте LM358 / LM2904.

    Кристалл 10 МГц, который я купил излишек был 3 кГц, и потребовались большие усилия, чтобы добиться от него нулевого биения в WWV. (ДАЛЕКО В цепях доступны кристаллы 10 МГц). Я использовал стабилитрон 4,7 В для D3 и соединял R1 и R2, чтобы заставить Q1 колебаться. после добавления в цепь емкости и индуктивности. Я не мог поддерживать генератор в пределах 10 Гц от нулевого биения при изменении температуры, даже с использованием НПО и конденсаторов воздушно-переменной. Предполагается, что диодный смеситель будет работать с симметричная форма волны для хорошего баланса, но выходной сигнал генератора не такой.Диоды должны быть заземлены по постоянному току; добавить небольшой формованный дроссель (~ 4.7uH +) из Переход T2 / C8 на массу.

    Мои транзисторы имели больший коэффициент усиления, чем те, которые использовал автор, поэтому я выбрал более высокие (220–470 К) значения для R1, R4 и R8, чтобы изменить смещение цепи и сохранить ток.

    Аудиоусилитель LM386 работал нестабильно из-за неадекватного обхода, и также не хватало RC сети на выходе, чтобы убить 5Mhz колебание. Я установил C16 = 470 мкФ, чтобы остановить моторную лодку.Эта кепка в идеале подключен непосредственно между контактами 6 и 4, поэтому вместо этого я добавил керамический колпачок 0,1 мкФ с короткими выводами к этим контактам. Сеть RC составляет 0,05 мкФ последовательно с 10 Ом. в соответствии с таблицей данных LM386, подключены от контактов 5 к 4 короткими проводами:

    Уменьшите C20 и C24 до 1/3 их значений для 3 кГц Частота отсечки звука: Таким образом, C20 = 220 пФ и C24 = 330 пФ. В автор выбрал значения, при которых отсечка ниже 1 кГц, вероятно, компенсировать металлический звук маленького динамика.

    Готовый продукт обычно работает как прямая конверсия приемник бы. 3-футовой штыревой антенны достаточно, чтобы слышать WWV / WWVH 10 часов в день из CA, лучше, чем большинство AM-радиоприемников. Из-за высокого усиления звука (или плохо сбалансированного микшер?), гул — это проблема, если приемник не питается от батареи. Печатная плата должен быть помещен на металлическую пластину, чтобы свести к минимуму гул. Автор предлагает подключение заземления платы к «заземленному» заземлению: это также наверное нужен.Любое радио с прямым преобразованием, в котором не используется дважды сбалансированный смеситель (примеры: SA602 / NE602, диодное кольцо), вероятно, будет гудеть. Спасибо Крис

    ПРИЕМНИК MRX-40 СТИВА БОРНШТЕЙНА

    QRPp Лето 97

    Описание: Это товарищ приемник к Micronaut QRPp передатчик, который разработан для нижнего диапазона 40 метров. Приемник — это одноступенчатое прямое преобразование с использованием 7.Кристалл 048 МГц, NE612 и LM380 на Плата 42 на 22 ПК.

    СИНТЕЗИРОВАННЫЙ 2-МЕТРОВЫЙ FM-РЕСИВЕР С УПРАВЛЕНИЕМ С ПК СТИВА HAGEMAN

    QST Февраль 99

    Описание: Приемник построен вокруг микросхемы MC13135 с СИНТЕЗАТОРОМ ФАПЧ LO с использованием MC145170P2. Компьютер интерфейс и управление осуществляется с помощью ИБП PIC16C73 который также управляет 16-символьным 2-строчным ЖК-дисплеем, Optrex DMC16207N-B. Программа для ПК для запуска Windows 95/98 и исходный код для PIC uP доступен под hag2mrx.zip из ARRL http: /www.arrl.org/files/. Требуются другие ИС: LM2931AZ и LM386.

    ПРИЕМНИК 40 МЕТРОВ ОТ THOMAS DUNCUN (НАБОР 2 BD)

    73-х Февраль 99

    Описание: Это хорошо разработанный приемник AM / CW / SSB с двойным преобразованием, который покрывает от 6,5 до 7,5 МГц. В конструкции используется SBL-L для два микшера, MAR-1 для входного усилителя, две микросхемы MC1350, NE602 для детектора и три каскада MC1458 для аудио. Проект построен на двух досках.Если вы ищете хороший ресивер для сборки, то это

    .

    BILLERICA AMATEUR RADIO SOCIETY РЕГЕНЕРАЦИЯ КОРОТКИХ ВОЛН ПРИЕМНИК ПРОЕКТ ПО КИТЧИНУ

    Описание: см. http://www.electronics-tutorials.com/receivers/regen-radio-receiver.htm для полная информация.

    ПЛАТА ПК ПРИЕМНИКА HEINECK DGPS

    Описание: Посетите этот сайт для деталей, чтобы построить карманный приемник DGPS. http://home1.gte.net/clseng/dgps/dgps3.htm. СОВЕТ ПК ПОСТАВЛЯЕТСЯ С Микросхема ФАПЧ MC145157P2.

    PHILIPS Aug 97 ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ AN1993 ДЛЯ SA602 И SA604

    Описание: в этом примечании к приложению показано как можно сделать приемник с SA602 и SA604, от антенны до низкого уровня аудио. Плата 3 «x3» двусторонняя, без покрытия. дыры. Если вам нравится играть с конструкциями приемников, это доска для сборки. этот приемник с двойным преобразованием.

    KITCHIN SIMPLE REGEN RADIO ДЛЯ НАЧИНАЮЩИХ

    QST СЕНТ 00

    Описание: КВ ресивер с регенерацией, использующий 2N2222 и LM386.

    ПРИЕМНИК АПД JERRY BOYD

    Описание: см. home.att.net/~wb8wfk/foxfinder80.htm

    SUPER REGEN УКВ И УВЧ ПРИЕМНИК

    QEX Сентябрь / Октябрь 00

    Описание: Доска может использоваться чтобы сделать приемник AM или FM 38–54 МГц, 88–180 МГц или 118–136 МГц. В Конструкция приемника содержит схему шумоподавления. В проекте используются 2 полевых транзистора J310, 2N2222 транзистор и аудиоусилитель LM386N. Это еще один качественный проект от Чарльз Китчин.

    СОЗДАТЬ 80-МЕТРОВЫЙ ПРИЕМНИК FOX-FINDER ОТ ДЖЕРРИ БОЙДА

    73-х 00 ноября

    Описание: Это ARDF ресивер на 3.5 Mhz fox охота. В схеме используются (2) NE602A, MPF102, MC1350 И LM386. Видеть home.att.net/~wb8wfk/foxfinder80.htm для получения более подробной информации.

    ПРОСТОЙ ПРИЕМНИК TRF ДЛЯ ОТСЛЕЖИВАНИЯ RFI ПО LITTLEFIELD

    QST 01 марта

    Описание: это простой TRF приемник для отслеживания источника высокочастотных радиопомех и работает на частоте около 136 МГц.Схема состоит из MRF901, J310 и LM358 и работает от батареи 9 В.

    ПРИЕМНИК WBR ДЭНА ВИССЕЛЛА

    QST 01 августа

    Описание: Это регенеративный приемник Colpitts. В схеме используется 2N3904, MPF102 78L05 и LM386 IC. Приемник работает с частотой от 5 до 15 МГц.

    ОДИН ТРАНЗИСТОР РАДИОПРИЕМНИК MITZ

    Описание: Проект собран на печатной плате 3,125 дюйма x 2,5 дюйма. В схеме используется полевой транзистор 2N4416. и стабилитрон TL431CPL, управляемый напряжением.Радио настраивает диапазон FM-вещания. http://www.somerset.net/arm/fm_only_one_transistor_radio.html

    ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ПРИЕМНИК REGEN ARMSTRONG ПО CRIPE

    73-х Октябрь 95

    Комментарий клиента: Я построил Обновленный регенеративный ресивер Armstrong от Дэйва Крайпа статья. Как и было обещано, детектор 1496 произвел необычайно плавную регенерацию.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
