Автомагнитола от сети 220 своими руками: Как автомагнитолу подключить к 220 свими руками

Как подключить магнитолу дома к сети 220 вольт или аккумулятора

Если у вас есть лежащая без дела магнитола, то можно самостоятельно сделать из неё хороший музыкальный центр. А при желании и домашний кинотеатр. Достаточно найти на неё хорошую акустику и найти альтернативный источник питания 12 В. Перечислим некоторые способы, как подключить магнитолу дома от сети 220 вольт.

Домашний кинотеатр из магнитолы

Содержание статьи

• 1 Что куда подключать в автомагнитоле
  • 1.1 Как лучше соединять провода
• 2 Питание магнитолы: сколько вольт и ватт и где их взять
• 3 Подключаем через компьютерный блок питания
  • 3.1 Где брать 12 В на блоке питания компьютера
  • 3.2 Как подключать провода
• 4 Подключение через адаптер/зарядку
• 5 Блок питания LED
• 6 Как включить через понижающий трансформатор
• 7 Аккумуляторная батарея для питания автомагнитолы

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или

самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Питание магнитолы: сколько вольт и ватт и где их взять

При штатном подключении в автомобиле магнитола работает от 12 вольт постоянного тока. Именно такое напряжение нужно, если вы хотите её использовать дома. Потребляемая мощность зависит от модели и аудиосистемы, но в большинстве случаев это до 150 Вт.

Здесь применяем простую физику. Формула расчёта мощности P=UI. Отсюда 12В*10А=120 Вт. 10 ампер это величина предохранителя магнитолы. То есть это максимальный ток потребления магнитолы. В реальности он несколько меньше.

Если на магнитоле указано 4*50 Вт (200 Вт), это не совсем верно. Из формулы получится, что потребляемый ток 200 вт/12В≈16,7 А. Применяемые усилители действительно могут дать такую выходную мощность, но при напряжении 18 вольт или нагрузке в 2 Ом.

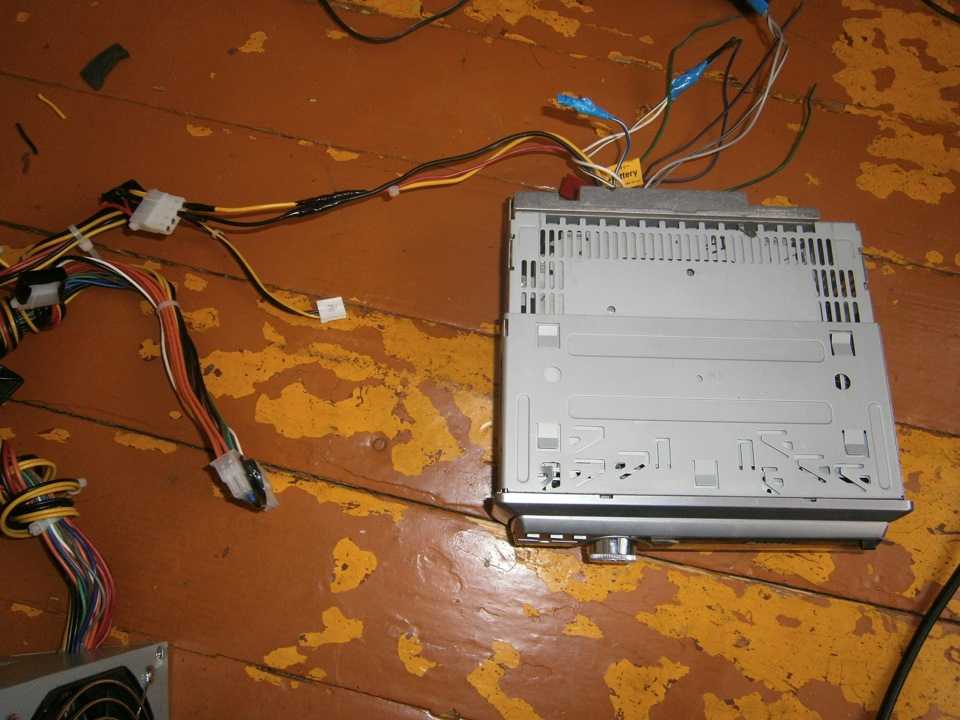

Подключение магнитолы от блока питания компьютера

Подобные параметры можно получить от следующих устройств:

• Преобразователь напряжения 220/12 В.
• Блок питания для компьютера.
• Зарядки для различных устройств — ноутбуков, телефонов, светодиодных ламп, мелкой бытовой техники.
• Аккумуляторные батареи на 12 В.

Когда подбираете источник питания для автомагнитолы, смотрите и на мощность. Слишком слабый «не потянет» или проработает недолго. Так что, хотя бы при первом подключении, питание подавайте через предохранитель.

Схема подключения автомагнитолы к замку зажигания автомобиля

Само подключение питания к автомагнитоле несложное. При штатном подключении в машине на жёлтый подают питание от аккумулятора, на красный приходит плюс от замка зажигания. Просто скрутите их между собой и к этой скрутке подключайте источник питания каким бы он ни был.

Подключаем через компьютерный блок питания

Любой блок питания компьютера выдаёт +12 В и не менее 10 ампер в этой цепи. Именно это напряжение надо пода́ть для автомагнитолы. Первое что надо сделать — запустить БП. Чтобы он заработал при включении в сеть, надо замкнуть накоротко чёрный и зелёный повода. Они выводятся в разъём блока питания на 4 или 24 выхода. Их надо соединить перемычкой. Либо отрезать нужные провода, зачистить изоляцию, скрутить между собой и заизолировать.

Этапы работ, провода и колодки

При включении блока питания в сеть вентилятор должен заработать.

Где брать 12 В на блоке питания компьютера

Берём разъёмы БП, ищем провод жёлтого цвета. Обычно есть большой разъём и несколько маленьких. «Большой разъём» может быть на 12 или 24 выхода. Зависит от модели блока. Но жёлтый провод всё равно там есть.

Где на компьютерном БП искать 12 В

На малых разъёмах, которые идут на периферийные устройства, также есть желтый провод и 12 В. Можно питание взять оттуда.

Примерно так выглядит блок питания компьютера

Убедится в том, что он работает корректно, можно взяв мультиметр и измерив напряжение на жёлтом проводе. На мультиметре выставляем измерение постоянного напряжения 20 вольт.

Зачищенный провод можно вставлять в колодку. Но лучше провод отрезать, зачистить и соединить с нужным проводником от магнитолы.

Второй нужный нам провод чёрного цвета, это минус.

Все эти работы — снять, зачистить, соединить — проводим при выключенном из розетки БП.

Как подключать провода

На магнитоле питание подаётся на красный и жёлтый провода. Если у вас есть разъём, надо или провода в соответствующие гнёзда вставлять, или отрезать колодку и зачистить нужные провода. Если решили колодку отрезать, провода, на которые подаётся питание автомагнитолы скручиваем между собой. И их соединяем с жёлтым проводом от компьютерного блока питания.

Чёрный провод магнитолы соединяем с чёрным от блока питания.

После подачи питания и подключения колонки можете наслаждаться музыкой и дома, и в гараже или на даче

Если колодку не отрезали, надо между красным и жёлтым проводом установить перемычку (можно кусок провода с зачищенными концами). Жёлтый провод от БП воткнуть в один из разъёмов с перемычкой. Так получится, что питание подаётся на оба входа сразу.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

• Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
• Разделяем проводники, стараясь не повредить изоляцию.
• Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
• Их цепляем на входы питания автомагнитолы.
• Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Блок питания LED

Хороший вариант подключения магнитолы использовать блок для светодиодных лент (LED). Нужно только помнить, что минимальная мощность не может быть ниже 100W.

Блок питания светодиодной ленты



Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

• входное напряжение 220–230 В, выходное — 12 В;
• мощность — от 120 Ватт в зависимости от аудиосистемы;
• ток до 10 А.

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

Аккумуляторная батарея для питания автомагнитолы

Ещё один возможный источник питания — аккумуляторная батарея. Не только та, что для авто, а типа той, что для шуруповёртов или другой техники. Можно и от старого автомобильного аккумулятора пода́ть питание, но это вариант для гаража. Дома надо что-то более экологичное и безопасное.

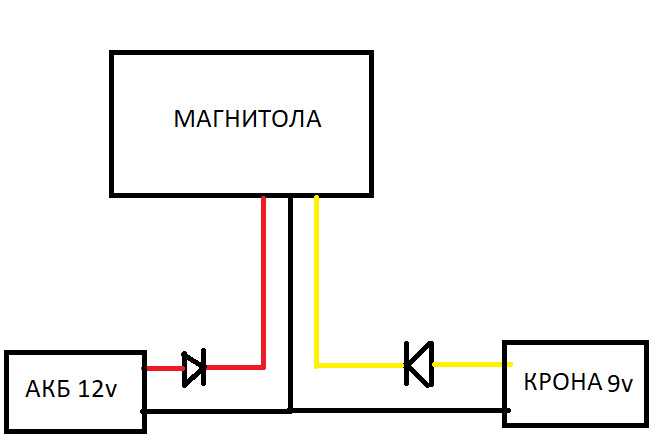

Схема подключения автомагнитолы к АКБ

Есть, конечно, готовые блоки с напряжением 12 — 14 вольт. Идеально, если у вас есть другая аккумуляторная техника или старый корпус от нерабочего аккумулятора с просевшими банками. Если он не держит заряд, надо менять банки. Подробнее о такой сборке в статье про восстановление АКБ.

Аккумулятор шуруповёрта

Как подключить магнитолу дома❓ через блок питания от компьютера, к сети 220В

FM модулятор (ФМ трансмиттер) с Bluetooth

Подключить автомагнитолу дома в сеть 220 вольт несложно, и самый бюджетный способ сделать это — использовать блок питания от компьютера. Если у вас есть старый ненужный или неработающий компьютер, можно позаимствовать его там. Если нет, купите самый дешёвый можно Б/У. А инструкция как подключить магнитолу дома находится перед вами :).

Хорошая магнитола как правило, стоит гораздо дешевле любого музыкального центра. А при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную стоимость. А если вы устанавливаете магнитолу 2DIN которая имеет ЖК дисплей вы можете использовать подключение камеры заднего вида. Проявив фантазию этому можно найти разное применение.

MP3 плеер + FM трансмиттер с дисплеем и Bluetooth

Содержание

1. Почему мы используем блок питания от компьютера
2. Осмотр и выявление неисправностей блока питания.
3. Каким образом подключается магнитола к блоку питания?
4. Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:
5. Видеоинструкция как подключить магнитолу через блок питания
6. Заключение

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

А для тех, кто не знает, как настроить радио в машине, мы подготовили отдельный материал.

Универсальная автомобильная аудиосистема

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

• Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

Автомобильные колонки

• Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
• После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
• Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
• Собрать блок питания и приступить к подключению

Bluetooth-AUX адаптер ресивер в машину

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

• источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
• автомагнитола;
• акустические колонки или динамики;
• провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Автомагнитола

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
6. Осталось только подключить акустику и наслаждаться своей любимой музыкой,  аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу.
   -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу.
   -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.
   -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Автоакустика Ural

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

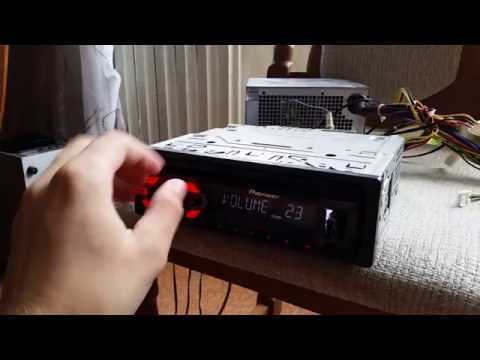

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Сабвуфер Hertz

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Сабвуфер автомобильный OEM Audison

Материал подготовлен при помощи специалистов https://posetke.ru/
