Что такое витая пара и зачем нужно экранирование

Витая пара представляет собой кабель, состоящий из одной или нескольких пар скрученных между собой изолированных медных проводников. Скручивание проводников в пары позволяет уменьшить взаимные наводки и влияние внешних электромагнитных помех.

Экранирование витой пары обеспечивает дополнительную защиту от электромагнитных помех и наводок. Экран может быть общим для всего кабеля или индивидуальным для каждой пары проводников.

Для чего применяется экранирование витой пары?

Защита от внешних электромагнитных помех
Уменьшение собственного электромагнитного излучения кабеля
Снижение взаимных наводок между парами проводников
Повышение помехозащищенности линии связи

Увеличение скорости и дальности передачи данных

Виды экранирования витой пары

В зависимости от типа и расположения экрана различают следующие виды витой пары:

UTP (U/UTP) — неэкранированная витая пара без общего экрана
FTP (F/UTP) — витая пара с общим экраном из фольги
STP (S/UTP) — витая пара с общим экраном в виде оплетки
SFTP (S/FTP) — витая пара с общим экраном из оплетки и фольгированным экраном для каждой пары
FFTP (F/FTP) — витая пара с общим экраном из фольги и фольгированным экраном для каждой пары

Какой вид экранирования лучше выбрать?

Выбор вида экранирования зависит от условий эксплуатации кабеля:

UTP подходит для домашних и небольших офисных сетей с низким уровнем помех
FTP и STP рекомендуются при наличии электромагнитных помех средней интенсивности
SFTP и FFTP обеспечивают максимальную защиту и подходят для промышленных условий с сильными помехами

Категории витой пары

Витая пара делится на категории в зависимости от частотных характеристик и скорости передачи данных:

Cat 5e — до 100 МГц, для сетей Fast Ethernet и Gigabit Ethernet
Cat 6 — до 250 МГц, для сетей Gigabit Ethernet
Cat 6a — до 500 МГц, для сетей 10 Gigabit Ethernet
Cat 7 — до 600 МГц, для сетей 10 Gigabit Ethernet
Cat 8 — до 2000 МГц, для сетей 25G/40GBASE-T

Какую категорию витой пары выбрать?

При выборе категории следует учитывать:

Требуемую скорость передачи данных
Максимальную длину кабельных сегментов
Уровень электромагнитных помех
Перспективы модернизации сети

Для большинства современных сетей оптимальным выбором является витая пара категории 6 или 6a.

Материалы проводников витой пары

Для изготовления проводников витой пары используются следующие материалы:

Медь — обеспечивает наилучшую проводимость и надежность
Алюминий — более дешевый, но имеет худшие характеристики
Медь с покрытием из алюминия (CCA) — компромиссный вариант

Какой материал проводников лучше выбрать?

Медные проводники являются оптимальным выбором, обеспечивая:

Максимальную скорость передачи данных
Минимальное затухание сигнала
Высокую надежность и долговечность
Соответствие стандартам

Кабели с проводниками из CCA или алюминия могут использоваться только в бюджетных решениях на небольших расстояниях.

Конструкция витой пары

Основными элементами конструкции витой пары являются:

Медные проводники (одножильные или многожильные)
Изоляция проводников (обычно из полиэтилена)
Экран (для экранированных кабелей)
Внешняя оболочка (из ПВХ или других материалов)

Какие особенности конструкции влияют на характеристики витой пары?

На качество передачи сигнала влияют:

Диаметр и материал проводников
Толщина и материал изоляции
Шаг скрутки проводников в пары
Наличие и тип экранирования
Общая геометрия кабеля

Преимущества экранированной витой пары

По сравнению с неэкранированной витой парой, экранированные кабели обладают следующими преимуществами:

Лучшая защита от внешних электромагнитных помех
Меньшее собственное электромагнитное излучение
Возможность передачи данных на большие расстояния
Более высокая скорость передачи данных
Повышенная надежность работы сети

В каких случаях необходимо использовать экранированную витую пару?

Экранированная витая пара рекомендуется к применению:

В промышленных условиях с высоким уровнем помех
При прокладке кабеля вблизи силовых линий
Для построения магистральных линий связи
В сетях с высокими требованиями к скорости и надежности

Как выбрать качественную витую пару

При выборе витой пары следует обращать внимание на следующие факторы:

Соответствие заявленной категории и стандартам
Качество материалов и изготовления
Репутация производителя
Наличие сертификатов качества
Соответствие условиям эксплуатации

Как проверить качество витой пары?

Для проверки качества витой пары можно использовать следующие методы:

Визуальный осмотр кабеля и маркировки
Измерение диаметра проводников и толщины изоляции
Проверка электрических параметров специальным тестером
Тестирование кабеля в реальных условиях эксплуатации

Заключение

Выбор правильного типа витой пары с подходящим экранированием является важным фактором при построении надежной и высокопроизводительной сети. Учитывая условия эксплуатации, требования к скорости передачи данных и уровень электромагнитных помех, можно подобрать оптимальный вариант витой пары для конкретной задачи.

При выборе витой пары следует отдавать предпочтение продукции известных производителей, имеющей необходимые сертификаты качества. Это позволит обеспечить надежную работу сети и избежать проблем в будущем.

Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

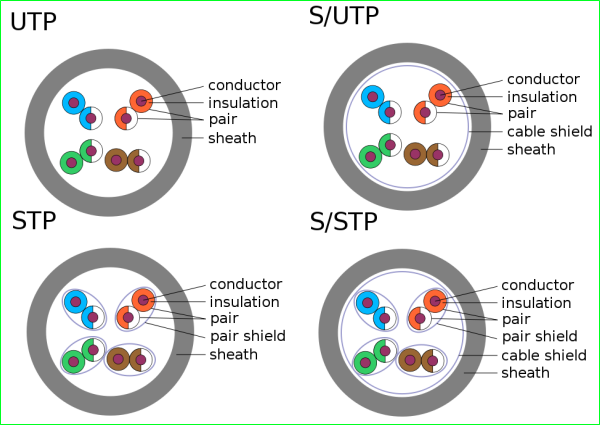

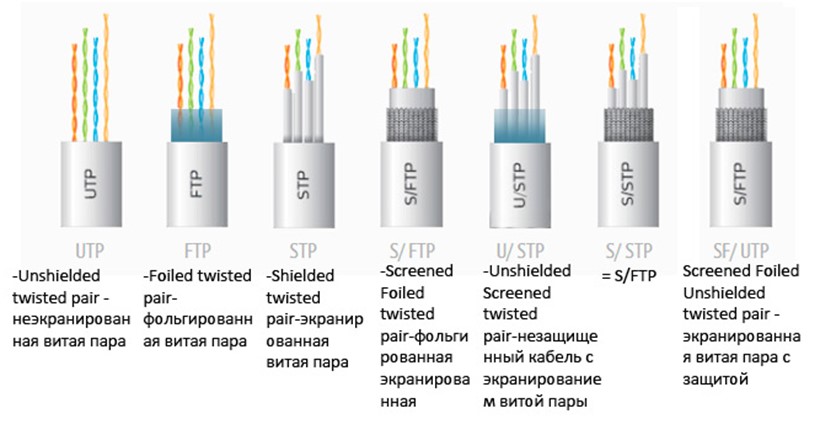

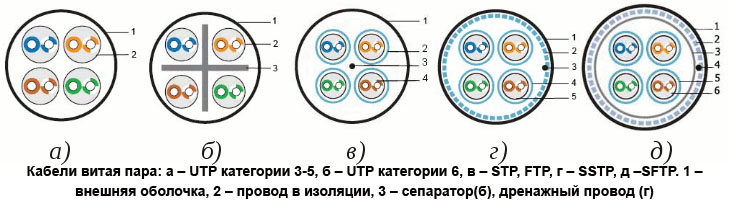

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .

SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

PVC — ПВХ-пластиката. Для внутреннего применения.
PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
PE — полиэтилен. Для внешней прокладки.
FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
LS — Low Smoke пониженное дымовыделение при горении.
ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

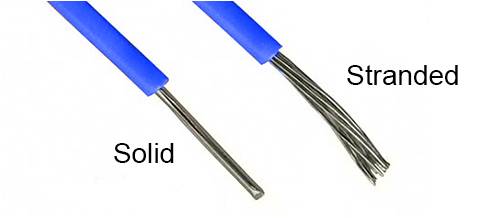

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категория	Частоты, МГц	Примечание	Описание
Cat.1	0,1(0,4?)	Телефонные и старые модемные линии	1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2	1(4?)	Старые терминалы (такие как IBM 3270)	2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3	16	10BASE-T, 100BASE-T4 Ethernet	4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4	20	token ring, сейчас не используется	Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре..
Cat.5	100	100BASE-TX Ethernet (LAN, ATM,CDDI)	4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e	100	1000Base-T	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6	250	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a	500	Gigabit Ethernet (10GBASE-T Ethernet)	Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
Cat.7	600	Gigabit Ethernet (10GBASE-T Ethernet)	Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a	до 1200	Gigabit Ethernet (40GbE, 100GbE)	Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

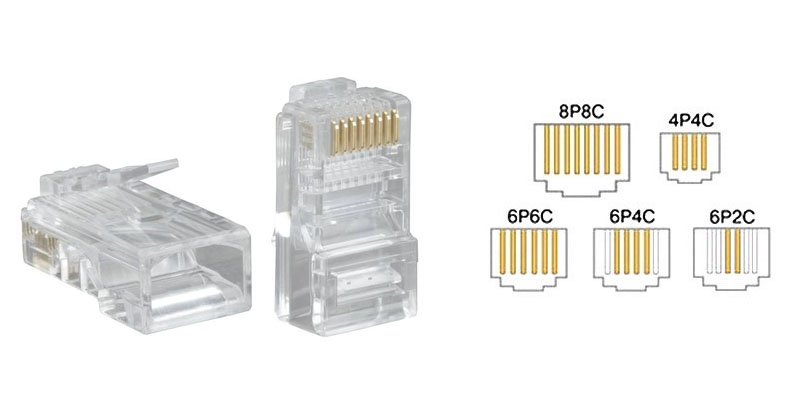

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

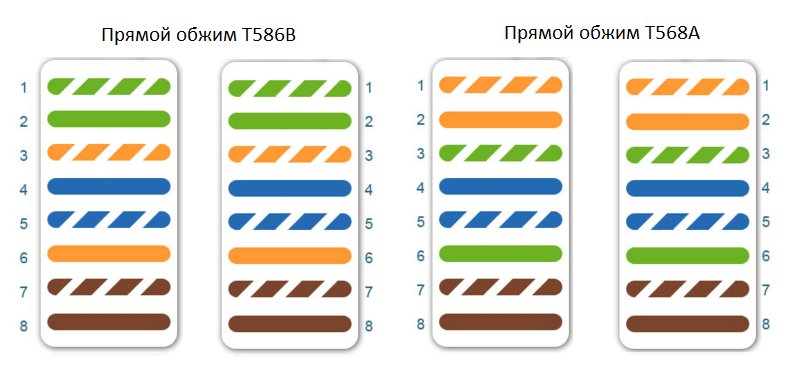

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

Классификация витой пары

В настоящее время основной физической средой передачи данных в структурированных кабельных системах является медный кабель типа витая пара. Свое признание витая пара получила благодаря большому разнообразию, относительно небольшой стоимости и простоте монтажа. Существует специальная классификация, которая облегчает выбор и работу с кабелем и объясняет, какие этапы становления прошла витая пара, чтобы обрести свой современный вид. Именно это, а также общие сведения о витой паре, мы рассмотрим в данной статье.

Прежде чем говорить о классификации витой пары, нужно разобраться, что представляет собой медный витопарный кабель. Витая пара – это кабель, который состоит из одной или нескольких пар медных проводников, скрученных между собой и покрытых внешней оболочкой из полимера. Сразу возникает вопрос – зачем скручивать пары между собой?

Дело в том, что скручивание проводников одной пары увеличивает уровень связи между ними, то есть электромагнитные помехи оказывают равносильное влияние на оба проводника. В результате уменьшаются взаимные наводки при передаче сигналов. Для уменьшения связи между отдельно взятыми парами проводники свиваются с различным шагом скрутки.

Конструкция витой пары

Простыми словами – это дополнительная защита от помех, а также способ усиления связи между проводниками, передающими общие сигналы.

Общая конструкция витой пары

Витая пара состоит из нескольких медных проводников, которые образуют пару и имеют изоляцию из поливинилхлорида или полипропилена. Более качественные проводники имеют оболочку из вспененного полиэтилена, который обеспечивает низкие диэлектрические потери, или из тефлона, который защищает проводники в условиях высоких температур. В свою очередь проводники могут быть одножильными либо многожильными. Внутри кабеля также находится разрывная нить, она позволяет легко снимать внешнюю оболочку, не повреждая изоляцию проводников и обеспечивая дополнительную прочность кабеля. Скрученные проводники, а также другие элементы (в зависимости от конструкции) покрываются общей внешней оболочкой.

На данный момент витая пара – это самое распространенное решение при создании локальных сетей.

Внешняя оболочка стандартного кабеля типа витая пара имеет толщину от 0.5 мм до 0.9 мм. В большинстве случаев оболочка изготавливается из поливинилхлорида (PVC) с примесью мела, либо из полимеров, которые не поддерживают горение и не выделяют при горении галогенов (LSZH). Кабели с оболочкой из ПВХ используется в основном для одиночной прокладки внутри зданий и сооружений. Для групповой прокладки внутри помещений где возможно массовое скопление людей применяются кабели с оболочкой LSZH.

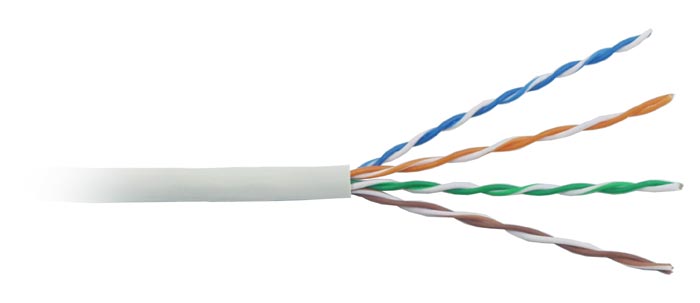

Витая пара U/UTP

Форма внешней оболочки кабеля может быть двух видов. В настоящее время наиболее распространенной является круглая форма, но не редко используется и плоская.

В общих чертах мы описали, что такое витая пара и из чего она состоит. Теперь перейдем к главной теме статьи и рассмотрим, какие виды и категории витой пары существуют в настоящее время, и по каким критериям принято различать медный кабель витая пара.

Виды витой пары

Для защиты от внешних и внутренних электромагнитных помех в витой паре используется экранирование. Обычно экранирование применяется как к отдельным парам, так и к кабелю в целом.

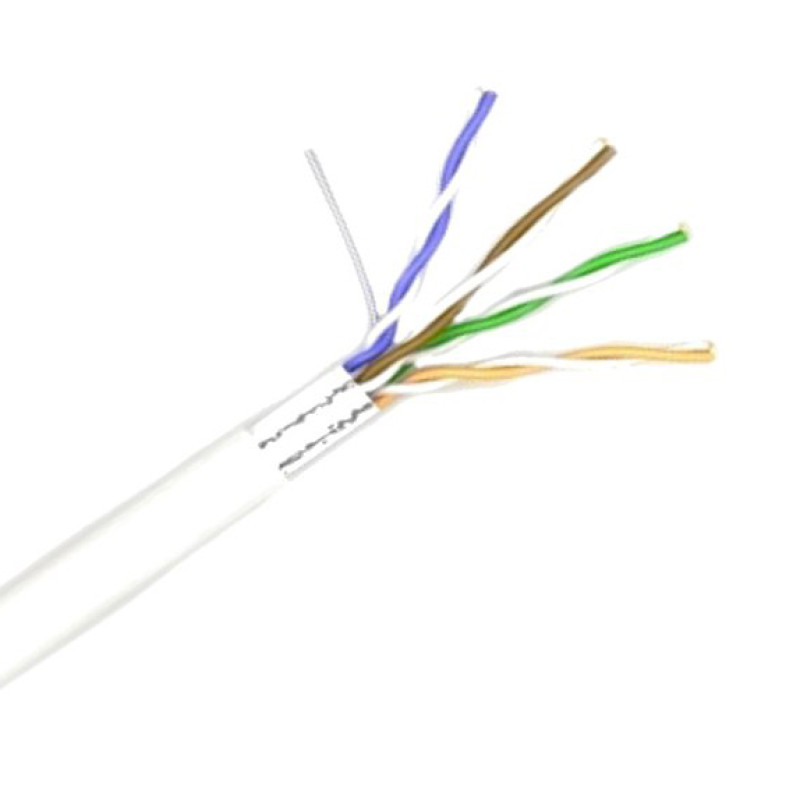

Витая пара F/UTP

В зависимости от типа экранирования – медной или алюминиевой оплетки, или фольгированного экрана вокруг пар определяют виды витой пары. Согласно Международному стандарту ISO/IEC 11801 для обозначения конструкции витой пары применяется комбинация из нескольких букв, так называемый буквенный код, который имеет следующий вид: тип общего экрана для кабеля / тип индивидуального экранирования для каждой отдельной пары, например, F/UTP. Стандартом ISO/IEC 11801 принято использовать следующие обозначения:

TP (Twisted pair) – витая пара.

U (Unshielded) – без защитного экрана.

Витая пара S/FTP

F (Foiled) – экран из фольги.

S (Shielded) – экран из проволочной оплетки.

Ознакомимся более подробно с каждым из них:

U/UTP – название говорит само за себя, кабель не имеет защитного экрана. Несмотря на отсутствие экрана, получил довольно широкое распространение, а именно благодаря своей гибкости применяется при монтаже структурированных кабельных систем внутри помещения.
F/UTP – кабель в некотором роде аналогичен UTP, но имеет один общий экран из алюминиевой фольги, который используется для защиты как от внешних помех, так и от перекрестных наводок между парами.
S/FTP – кабель имеет индивидуальный экран для каждой пары и общий внешний экран в виде сетки. Получил довольно широкое применение в условиях, когда не существует возможности разделить витую пару от источников электромагнитных помех, то есть отдельно от силовых линий.
F/FTP – кабель имеет фольгированную защиту каждой отдельной пары, а также общий внешний экран.
U/FTP (незащищенная экранированная витая пара) – кабель не имеет общего экрана, но каждая пара защищена фольгированной оплеткой.
SF/UTP – кабель отличается наличием двух внешних экранов, один обычно выполнен из медной оплетки, а второй из фольгированной пленки.

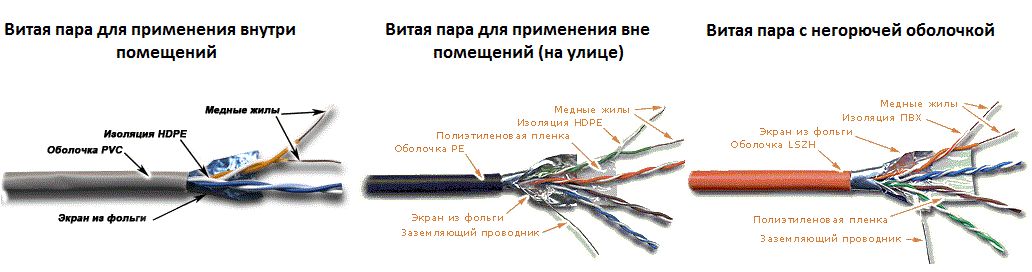

Для защиты проводников от воздействия внешних факторов окружающей среды и продления срока службы кабеля применяется специальная защита.

Витая пара SF/UTP

Также стоит отметить, что витая пара в зависимости от структуры проводников подразделяется на два вида:

Одножильный (однопроволочный) – кабель, каждый проводник которого представляет собой монолитную медную проволоку. Одножильный кабель в большинстве случаев применяется для прокладки кабельных трасс, не используется для прямого контакта с активным оборудованием. Обусловлено это тем, что одножильный проводник имеет большой диаметр и не терпит частые изгибы. Но нужно отметить, что такой тип кабеля имеет более высокие передаточные характеристики.

Многожильный (многопроволочный) – кабель, каждый проводник которого выполнен из нескольких тонких медных жил. Кабели с многожильными проводниками хорошо себя зарекомендовали в условиях большого количества изгибов и скручиваний, но в отличие от кабеля с одножильным типом проводников имеет более высокий уровень затухания сигнала, что ограничивает максимальное расстояние передачи данных. Чаще всего такие кабели используется для изготовления коммутационных шнуров, которые позволяют обеспечить соединение активного оборудования с коммутационными панелями или подключения оконечного оборудования.

Одножильный кабель

Категории и классы витой пары

Максимально пропускаемый частотный диапазон – основополагающий параметр при делении витой пары на категории/классы. На данный момент основными стандартами, регламентирующими ранжирование витой пары на категории/классы, являются Международный стандарт ISO 11801 и Американский стандарт TIA-EIA-568B.

Для витой пары по ISO 11801 определены следующие классы: класс A, класс B, класс C, класс D, класс E, класс EA, класс F и класс FA. Чем выше класс – тем лучше передаточные характеристики и скорость передачи. Так же стоит отметить что, витая пара более высокого класса поддерживает возможности витой пары более низкого класса, но не наоборот.

Многожильный кабель

В американском стандарте TIA-EIA-568B понятие классов отсутствует и для разделения витой пары используется понятие — категория. Для их обозначения принято использовать аббревиатуру «CAT X», где X – цифра от 1 до 8.

Теперь более подробно рассмотрим категории/классы витой пары а так же соответствие между определенной категорией и классом.

Максимально пропускаемый частотный диапазон – основополагающий параметр при делении витой пары на категории/классы.

CAT 5/Класс «D» (частота 100 МГц) – используется для построения локальных сетей, работающих по технологии 100BASE-TX и 1000BASE-T. Позволяет передавать данные со скоростью до 1000 Мбит/с при использовании 4-х пар. В настоящее время также используется в магистральных системах, а также в телефонных линиях связи.

CAT 6/Класс «E» (частота 250 МГц) – применяется в сетях Fast Ethernet и Gigabit Ethernet. Максимальная скорость передачи данных составляет до 10 Гбит/с на расстояние до 55 метров.

CAT 6A/Класс «Ea» (частота 600 МГц) – применяется в сетях Gigabit Ethernet и позволяет передавать данные со скоростью до 10 Гбит/с на расстояние до 100 метров.

CAT 7/Класс «F» (частота 600-700 МГц) – применяется в сетях Gigabit Ethernet (10GBASE-T Ethernet), позволяет передавать данные со скоростью до 10 Гбит/с. Структура кабеля имеет общий внешний экран и экран для каждой пары (S/FTP).

CAT 7a/Класс «Fa» (частота 1000 – 1200 МГц) – разработана для передачи данных на скорости до 40 Гбит/с на расстояние до 50 метров и до 100 Гбит/с на расстояние до 15 метров.

CAT 8 (частота 1600 – 2000 МГц) – утверждена стандартом ANSI/TIA-568-C.2-1 в июне 2016 года. Разработана для использоваться в сетях 100 Gigabit Ethernet. На данный момент находится в стадии разработки. Скорость передачи данных до 100 Гбит/с.

На данный момент стандартом ANSI/EIA/TIA 568-B так же утверждена категория 8.1 и 8.2. Структура кабеля имеет общий экран и экраны вокруг каждой пары. Скорость передачи данных до 100 Гбит/с.

В заключении добавим: несмотря на то что технологии передачи данных стремительно развиваются и с каждым днем предъявляют все более строгие требования к кабельным линиям, витая пара, будет актуальна еще на протяжении долгого времени. За последние несколько лет производительность кабеля витая пара выросла в разы. На сегодняшний день уже ведутся работы по созданию решений на основе витой пары, которые позволят передавать данные на скорости до 100 Гбит/с.

Информационный кабель (витая пара) SFTP (SF/UTP) в двойном экране

Витая пара SFTP(SFUTP) с двойным экраном

Интересно, что бурный технический прогресс индустриального общества создает межотраслевые проблемы и побуждает к вынужденным инновациям. Так прообраз витых пар, в линейной телефонии, был применен на заре девятнадцатого века. Причиной новшества стал общественный транспорт – трамваи. Работа трамвайных электродвигателей создавала столь внушительные электромагнитные возмущения, что телефонные провода отказывались передавать что-то иное, кроме музыки далекой грозы. Для создания эффекта нейтрализации внешних помех, через взаимное подавление, пары линий меняли местами на опорных столбах, делая это через равное расстояние.

Сейчас, когда жилища напичканы всевозможными гаджетами и бытовым оборудованием, встает тот же вопрос. Как обеспечить чистоту информационного сигнала телевизионных и компьютерных кабельных устройств? И снова на помощь приходят витые пары. На сегодняшний день это лучший продукт, совмещающий в себе вполне доступную цену расходного материала, высокое качество и скорость передачи сигнала.

Здесь представлена продукция наиболее популярных производителей из Франции, Италии и Китая:

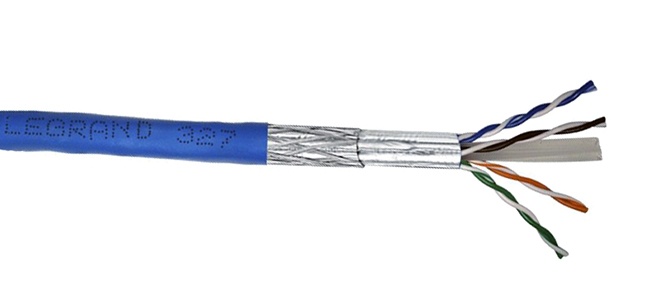

Компания Legrand (Франция). Витая пара – малодымный, экранированный информационный кабель SFTP. В кабельном пучке четыре витых пары. Каждый провод состоит из медной многопроволочной жилы, с изолирующим покрытием из ПВХ. Все пары скручены с разным шагом. Кабель оснащен двумя экранирующими оболочками:

Внешняя оболочка выполнена из полимера с низкой степенью дымовыделения и свойством самозатухания.

Компания Cavel (Италия). Кабель информационный (витая пара), для локальных компьютерных сетей, экранированный. Состоит из восьми проводниковых элементов, объединенных в четыре витых пары. Материал проводниковой жилы – медная проволока. Проводниковая изоляция – полиэтилен. Кабель оснащен двумя экранами:

Концерн Rexant (Китай). Кабель витая пара, предназначеный для локальных сетей: компьютерных; телефонии; видеонаблюдения; телевидения. Однопроволочные медные проводники скручены в четыре пары. Проводниковая изоляция – полиэтилен. Две экранирующих оболочки: алюминиевая фольга; оплетка из медной проволоки. Общее покрытие – ПВХ. Цвет внешней оболочки: серый – прокладка внутри помещения; черный – для наружной кабельной закладки.

Витая пара — разновидности | internet-lab.ru

Витая пара — вид кабеля связи из одной или нескольких скрученных пар изолированных проводников, покрытых пластиковой оболочкой. У каждой пары разное количество витков на единицу длины (начиная с 5 категории). Это сделано для уменьшения влияния электромагнитных помех от внешних источников и от соседних пар.

Витая пара используется для монтажа кабельных локальных компьютерных и телефонных сетей.

Виды

UTP (U/UTP) — (Unshielded Twisted Pair). Неэкранированная витая пара. Не имеет защитного экрана.
FTP (F/UTP) — (Foiled Twisted Pair). Фольгированная витая пара. Имеет общий внешний защитный слой из фольги.
STP (S/UTP) — (Shielded twisted pair). Экранированная витая пара. Имеет экран — внешнюю защиту в виде медной оплётки.
S/FTP (SF/UTP) — (Screened Foiled Unshielded twisted pair). Фольгированная экранированная витая пара. Имеет защитный слой из фольги у каждой пары и внешний общий экран из медной оплётки.
U/FTP — (Unshielded Foiled Twisted Pair). Экран из фольги на каждой паре.
F/FTP — (Foiled Foiled Twisted Pair). Экран из фольги на каждой паре, плюс общий экран из фольги.
SF/FTP — (Screened Foiled Foiled Twisted Pair). Экран из фольги на каждой паре, плюс общий экран из фольги, плюс внешний общий экран из медной оплётки.

Фольга защищает от внешней среды и окисления. Медная оплётка защищает от электромагнитных наводок.

Типы проводников

Материал проводников

Cu — медь. Самый качественный материал. Если есть возможность — выбирайте медную витую пару, это позволит избежать проблем с эксплуатацией сети и увеличить её срок службы. Стоит дороже. Срок службы качественной сети из меди составляет 25 лет.
Al — алюминий. Более дешёвый вариант. Легче. Быстро выходит из строя из-за окисления и текучести алюминия. Материал более жёсткий, это заметно по неровностям при укладке кабеля. Электропроводность алюминия ниже в 1.7 раз по сравнению с медью.
CCA — омеднённый алюминий. Тот же алюминий, покрытый медным слоем, который избавляет от проблем с окислением. Проводимость лучше чем у алюминия, но хуже чем у меди. Средний по цене вариант.

Исполнение проводников

По исполнению проводники бывают одножильные (solid) и многожильные (stranded).

Одножильный. Подходит для передачи на большие расстояния. Подходит для ручной обжимки.
Многожильный. Гибкий, подходит для заводских патчкордов. Не подходит для ручной обжимки.

Сечение проводников

AWG (American Wire Gauge) — калибр проводов. Используется для обозначения сечения проводника. Чем меньше AWG, тем толще проводник, тем лучше характеристики витой пары.

Таблица значений AWG для одножильных кабелей.

AWG	Диаметр кабеля, мм	Сечение кабеля, мм²	Сопротивление кабеля Ом/м
22	0.644	0.326	0.0530
23	0.573	0.258	0.0668
24	0.511	0.205	0.0842

Типы оболочек

PVC. Пластик. Для использования внутри помещений.
PE. Полиэтилен. Для внешней прокладки.
PP. Полипропилен. Для внешней прокладки и высоких температур до +140 °C.
FR. Огнестойкая оболочка. Выдерживает открытый огонь в течение 30, 60, 180 минут.
LS. Low Smoke. Выделяет мало дыма при горении.
ZH. Zero Halogen. Не выделяет токсичные газы при горении.
B. Бронированная оболочка.
C. Cord. Трос. Используется при натяжении кабеля между строений или при прокладке по столбам.

Коннекторы

В компьютерной локальной сети для подключения витой пары к приборам используются коннекторы RJ-45. Они тоже различаются по категориям.

Что брать для дома?

Для домашней локальной сети подойдёт витая пара категории Cat.5e. UTP. Одножильный кабель. Оболочка из пластика.

Какие есть виды и категории кабеля «витая пара»?

Кабель «витая пара» — виды, категории и характеристики

До приобретения подходящего кабеля стоит разобраться, что же это такое – «витая пара» и как правильно выбрать продукт, ориентируясь на имеющуюся маркировку.
«Витая пара» — разновидность кабеля связи, состоящего из одной или нескольких пар металлических проводков с изоляцией. Они сплетены небольшим количеством витков и имеют защитную оболочку из пластика.
В процессе изготовления проводники определенным образом свиваются, что повышает связь между парными проводниками. Впоследствии электромагнитные помехи внешних источников уменьшаются, а также взаимные наводки в процессе передачи противофазного сигнала.
Чтобы снизить вероятность связи кабелей из отдельных пар сплетение пар у кабелей категории 5 и выше производится с применением разного шага.
Структурированные кабели – это настоящая современная система, неотъемлемой частью которой являются витые пары. Они широко применяются в различных сферах – для передачи видеосигналов, в локальных сетях, телефонных линиях, в передаче электронных сигналов.
Витые пары подвергаются усовершенствованию и сегодня успешно используются как физическая среда для проводки сигналов в различных технологиях, в том числе в локальных сетях стандарта Ethernet.

Разновидности кабелей

Выпускаются витые пары различных конструкций, некоторые из них имеют экран. Для домашних и офисных сетей, покрывающих незначительные площади, без помех от разных источников, допускается использование кабелей без экранирования. При значительных расстояниях и на участках, куда достигают электромагнитные наводки, рекомендуется прокладка кабелей, оснащенных экраном. Защитный экран исключает электромагнитные помехи любого происхождения. Он на протяжении всей длины присоединен к проводу, выполняющему роль дренажа без изоляции. Дренажный кабель объединяет экран, если произошло его отсоединение при перекручивании или растяжке кабеля. В сетях ЛВС, LAN, функционирующих на скорости 100 или 1000 Мбит/сек. чаще используются кабели без экранирования. Но, специалисты напоминают, что согласно утвержденных стандартов установка высокоскоростной сети 10 Гбит/с и выше подразумевает использование кабелей, имеющих защитные экраны.

UTP или U/UTP (витая пара, у которой защитный экран отсутствует;
FTP или F/UTP – у кабеля имеется защита в виде одного внешнего фольгированного слоя;
STP – каждая пара проводников оснащена экраном и внешняя сторона кабеля покрыта защитным материалом, напоминающим сетку;
SSTP или S/FTP – каждая из пар проводников покрыта слоем материала — фольги, внешне кабель защищен экраном;
U/STP – у кабеля нет общего экрана, но каждая пара покрыта защитным слоем фольги;
SFTP или SF/UTP – каждая отдельная пара снабжена индивидуальной защитой, кабель оснащен двумя внешними экранами – фольгированным и сеткой из меди. Между ними проложен проводник-дренаж.

Присутствие и разновидность экрана является основным отличием у витых пар. Он не допускает вмешательство помех извне, например, если невозможен монтаж пары отдельно от силовых кабелей. Производители могут включать дополнительные значения в маркировку, исходя из структурного состава кабеля, например:

AWG (калибр) – толщина провода согласно американской системы маркировки.
Моножила – кабель широко распространен благодаря невысокой стоимости. Ее используют для укрепления участков прокладки, которые чаще изгибаются и для создания патчкорда – части кабеля определенного размера, имеющего на концах коннекторы, соединяющие два прибора.
Диаметр – минимальный — 0,4, максимальный — 0,64 мм. По стандартным требованиям для изготовления кабелей 5 и 6 категории применяют жилы, диметр которых не меньше 0,51 мм или 24AWG.
Количество пар – может достигать тысячи. Для компьютерных систем достаточно 4-х парного кабеля. Причем, функционирование всех пар происходит только в том случае, если скорость передачи данных не выше 1 Гбит/с. При скорости до 100 Мбит/с можно прокладывать 2-х парный кабель.
Качество внешних оболочек – как и в случае с остальными кабелями, у витых пар она связана с условиями электромонтажа, реализацией, поддержкой и восстановлением качества технической системы.

Разновидности оболочек:

РVС — из пластиката поливинилхлорида. Предназначен для внутреннего использования.

РР – из термопластичного полимера пропена. Предназначен для наружной проводки, выдерживает высокую температуру – до +140 градусов по Цельсию.

РЕ – из термопластичного полимера этилена. Для открытого (наружного) проведения.

FR – кабель с огнезащитой. Функционирует в условиях открытого огня в течение заданного времени. Современные стандарты выделяют три вида огнестойких покрытий, рассчитанных на полчаса, 1,5 часа и 3 часа.

LS – оболочка из материала со сниженным дымовыделением в процессе горения.

ZН – материал покрытия Зеро Галоген, не выделяющий ядовитых галогеновых газов во время горения.

В – кабель обвит броней, в качестве которой чаще применяют ленту из стали.

С – кабель с тросом, натягивающим его между зданиями или сооружениями.

Чтобы идентифицировать и указать назначение материала оболочки, производители используют различные цвета. Так, если она черного цвета, значит кабелю не страшна сырость. Материал, стойкий к горению, обычного оранжевого оттенка. А для внутреннего использования в жилых домах и офисах лучше брать светло-серые сетевые кабели, они подходят для подобного.

Если продукт отмечен маркировкой U/UTP 4 саt.5e sоlid 24АWG LSZH, то она расшифровывается следующим образом:

у кабеля нет экранирования;
у продукта витых пар 4, каждая состоит их двух жил;
состоит из четырех пар по 2 проводника;
кабель пятой категории;
проводник типа «solid» — однопроволочный;
жила 0,51 мм диаметра;
оболочка выполнена из безгалогенного материала, со сниженным выделением дыма.

Из чего может быть выполнен проводник?

Они изготавливаются из металлов и биметалов, например, из алюминия с омеднением. Первые проводники были только медными. Однако, медь дорого стоила, поэтому появились витые пары из алюминия, а позднее и удешевленные биметаллические.

Но, что говорят специалисты о долгосрочной эксплуатации кабелей экономных вариантов? Как оказалось, чтобы продукт служил долго и без нареканий, все же лучше выбирать проводники из меди.

Проводники из алюминия (Аl) – металл весит практически в три раза меньше, чем медь и стоит в разы меньше. И это все преимущества алюминия. Он обладает электропроводностью в 1,7 раз ниже медной, поэтому его сопротивляемость гораздо выше, что приводит к потере сигналов при прокладке слишком длинного кабеля. Алюминий является аморфным материалом и с течением времени происходит его «протечка» за пределы контактов, из-за чего происходит полное исчезновение сигнала. Кроме того, он окисляется, контактируя с воздухом и кабель утрачивает функцию проводника. Этот металл не такой эластичный, как медь, поэтому при скручивании пары и прокладке возможно нарушением целостности.
Проводники из алюминия с медной оболочкой (ССА) – медь защищает алюминиевый провод от окислительных процессов, из-за чего качество связи не снижается. Такой продукт дешевле кабеля из меди, но речь идет о разнице в 12-17%, так как изготавливать его сложнее, чем из одного металла. Биметаллический кабель обладает более высокой проводимостью, но и по этому показателю он уступает медному. И его вес меньше, чем у продукта из меди. Но, стоит отметить, что кабель из биметалла нельзя применять для технологии Power over Ethernet. В такой системе устройство питается при помощи кабелей, а сопротивляемость алюминия выше, чем у меди и движение постоянного тока будет происходить по сечению всей жилы, сердцевина которой алюминиевая. Не в пользу биметаллического кабеля говорит и тот факт, что приобрести продукт хорошего качества оказывается весьма непросто. Тестирование часто выявляет несоответствие товара заявленным параметрам. Также практика показала, что даже 60-70 метровая сеть при использовании кабеля из омедненного алюминия в большинстве случаев оказывается нефункциональной или работает с перебоями, несмотря на небольшую протяженность.
Медные проводники (Си) – витые пары из меди отличаются более высоким качеством, они увеличивают длительность эксплуатации сети и обеспечивают снижение затрат на ее техобслуживание. Но, стоит брать во внимание, что медные пары обойдутся гораздо дороже, чем проводники с омеднением.

Есть две технологии выполнения проводников: Солид – цельная жила из медного куска и Stranded – скрученные тоненькие проводки. Скрученный кабель более гибок, его рекомендуется использовать для участков с наибольшей подвижностью, например, рядом с рабочими местами. Цельный кабель уступает скрученному по гибкости, но он отличается долговечностью, поэтому его чаще используются для прокладки наружных и внутренних постоянных сетей.

Каждая жила пары имеет маркировку сечения, соответствующая нормативам AWG. Например, сечение 0,13 мм² обозначается как 26 AWG. Параметр определяет толщина жилы без учета изоляционной оболочки.

Стоит отметить, что у проводников, обладающих большей толщиной, показатель AWG меньше. Это значит, что витая пара обладает лучшими характеристиками, так как жила с большим сечением отличается наименьшим сопротивлением. То есть качество кабеля, калибр проводников витых пар которого составляет 22 AWG, выше, чем у кабеля с сечением жил 24 AWG. Но, и цена продукта окажется выше, так как он содержит больше медного компонента.

У кабелей, относящихся к категории 5е, сечение жил составляет 24. А в кабелях высших категорий 6, 7, 7а используются проводники с сечением 23 AWG, реже — 22.

Классификация категорий кабелей витых пар

Различают кабели семи категорий, нумерация которых начинается с Cat.1 и завершается Cat.7. Этот показатель указывает, каким эффективным пропускным частотным диапазоном обладает кабель. Чем больше витых пар и выше частота витков, тем выше категория и качественнее его эксплуатационные характеристики кабелей.

Cat.2 – такой кабель с частотой 1-4 МГц применялся для уже устаревших терминалов.Состоит из двух витых пар, не указан в описаниях EIA/TIA. Оказывал поддержку передачи данных при скоростях, не превышающих 4 Мбит/с. Для современной высокоскоростной системы не используется. Редко можно встретить в телефонных узлах, в начале 2-х тысячных был снят с производства.
Cat.3 – кабель с частотой 16 МГц. Кабель со стоит из 4-х витых пар. Его прокладывают при установке сетей телефонной или интернет-связи, выполненных по технологии «маркерное кольцо» и Ethernet стандарта 10BASE-T. Способен поддерживать скорость до 10 Мбит/с, а при технологии Ethernet до 100 Мбит/с, но если расстояние не превышает сотни метров. Кабель категории Cat.3 отличается от Cat.1 и Cat.2 еще и тем, что соответствует стандартным нормативам IEEE 802.3. Сегодня его не производят, но иногда применяют в процессе прокладки линий телефонной связи.
Cat.4 – частоты 20 МГц.4-х парный кабель, проводники которого скручены по парам. Применялся в сетях, выполненных по технологиям «маркерное кольцо», 10 BASE Т и Т4. Одна пара может передавать данные на скорости, не превышающей 16 Мбит/с. Можно обнаружить в старых сетях, но приобрести вряд ли получится, так изделие также снято с производства.Cat.5 – частоты 100 МГц. Кабель состоит из 4-х витых пар. Его использовали во время построения локальной сети формата 100BASE-ТХ, прокладывали телефонные линии. При применении двух пар позволял поддерживать скорость интернета до 100 Мбит/с.

Cat.5e – частоты 100 МГц. Является усовершенствованной, уточненной версией 4-парного кабеля предыдущей категории. Обеспечивает передачу данных до 100 Мбит/с с двумя парами и до 1000 Мбит/с с четырьмя. Кабель данной категории приобрел широкое распространение в монтаже вычислительных сетей. Иногда можно встретить 2-парные кабели 5e. Плюсы у продукта имеются – это низкая стоимость и меньшая толщина.

Cat.6 – частоты 250 МГц. Используется в сети Ethernet стандартов Фаст и Гигабит. Кабель содержит четыре пары витых жил и обеспечивает скорость передачи информации до 10 Гбит/с на расстоянии до 55 метров. В июне был включен в нормативные документы стандарта.

Cat.6a – частоты 500 МГц. Используется при прокладке сетей Ethernet Гигабит. В кабеле 4 пары проводников, обеспечивающих передачу данных со скоростью до 10 Гбит/с. Расстояние передачи достигает сотни метров. В начале 2008 года включен в нормативные документы стандарта ISO/IEC 11801:2002, вторая поправка. Кабель Cat.6a оснащен общим экраном или каждая пара экранирована отдельно.

Cat.7 – частоты 600 МГц. Кабель данной спецификации утвержден только международной организацией по стандартизации ISO 11801. Передает данные на скорости до 10 Гбит/с, оснащен общим экраном, каждая пара проводников также экранирована.

Cat.7a – частоты 1200 МГц. При расстоянии до 50 м передает данные со скоростью, достигающей 40 Гбит/с, при расстоянии не более 15 м скорость передачи возрастает до 100 Гбит/с. Кабель экранирован, как и каждая пара проводников.

Cat.8/8.1 – частота 1600-2000 МГц. Кабель данной категории еще разрабатывается, но уже указан в технической рекомендации ISO/IEC TR 11801-99-1, международном стандарте ISO 11801 ( в третьей редакции для Cat. 8.1) и американском стандарте для Саt.8 — ANSI/TIA-568-C.2-1. Обладает полной совместимостью с кабелями категории 6А. Если кабели замыкаются стандартными коннекторами 8P8C, то информация может передаваться со скоростью до 40 Гбит/с. Кабели Cat.8/8.1 оснащены общим экраном или же экранирована каждая пара проводников.

Cat.8.2 – частота 1600-2000 МГц. Разработка кабеля данной категории еще продолжается, он отвечает требованиям международного стандарта ISO 11801, третья редакция. Его можно совмещать с кабелями Cat. 7А. Обеспечивает передачу данных со скоростью до 40 Гбит/с при применении коннекторов 8P8C, GG45/ARJ45 и TERA. У кабеля присутствует общий защитный экран и индивидуальное экранирование отдельных пар проводников.

Преимущества применения витых пар

При сравнении коаксиального шнура и витой пары можно отметить плюсы последней:

Но, чтобы воспользоваться всеми преимуществами витой пары рекомендуется выбирать качественный продукт, в котором шаги скрутки проводников точно сбалансированы. Тогда отдельные пары не будут оказываться друг на друга отрицательное воздействие.

Схемы соединений

Чаще всего сетевые коннекторы называют RJ-45, но, более грамотно их именовать 8P8C, так как RJ – это аббревиатура стандарта эр-джей — стандартизированного физического сетевого интерфейса, который описывает конструкторское строение обоих частей разъемных соединений. Тип схемы обжима зависит от нескольких факторов – назначения транка, особенностей применяемых технологических решений и стандарта сети. В некоторых случаях используется схема прямого обжима, но, иногда требуется обратный – перекрестный метод обжимки патчкордов. При прокладывании локальной вычислительной сети Ethernet чаще используют схемы 568А и 568В. Их применение соответствует требованиям стандартных нормативов, предъявляемых к кабельным системах зданий, предназначенных для коммерческого использования. При использовании стандартных схем сводятся к минимуму вероятности наводок между проводками одной пары, поэтому целесообразно их применять для сетей с высокой нагрузкой.

<Назад Поделиться

Категории кабеля витых пар в компьютерных сетях | Виды кабеля

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.
Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.
Витая пара, — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).

Виды кабеля, применяемых в сетях.

Как сигналы, распространяющиеся по кабелю, так и элементы его конструкции нуждаются в защите. В зависимости от наличия определенного типа защиты — электрической, химической, механической — определяют разновидности данной технологии. Проволочные оплетки, применяемые к отдельным парам, обозначаются термином «Shielding» (русскоязычный термин — экранирование). Оплетки, применяемые ко всему кабелю целиком, обозначаются термином «Screening», что соответствует русскоязычному термину «бронирование».

Для продления срока работы и защиты медных проводников от кислорода-воздуха применяются, как алюминиевые фольги, так и алюминизированные пленки, обозначаемые термином «Foiled» — фольгированные. На электрические и механические свойства кабеля фольги почти не влияют. Кроме того, могут применяться специальные защиты, например, от солнечного света — дополнительная оболочка из черного полиэтилена, тогда используется термин «Double Jucket».

* Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

−	UTP (U/UTP) — (Unshielded Twisted Pair), — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.
−	FTP (F/UTP) — (Foiled Twisted Pair), — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.
−	STP (S/UTP) — (Shielded twisted pair), — экранированная витая пара, имеет экран, внешнюю защиту наподобие сетки, оплётки.
−	S/FTP (SF/UTP) — (Screened Foiled Unshielded twisted pair), — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.
−	U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних и от перекрёстных между витыми парами помех.
−	F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных между витыми парами.
−	SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для дренажа наводок.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

— AWG (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.
Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.
Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.
— моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
— диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
— количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
— оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Чаще можно встретить следующие виды оболочки:

PVC — ПВХ-пластиката. Для внутреннего применения;
PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С;
PE — полиэтилен. Для внешней прокладки;
FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин;
LS — Low Smoke пониженное дымовыделение при горении;
ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы;
В — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля;
С — трос. Трос нужен для натяжения кабеля между строениями.

Материал проводников.

	Алюминиевый проводник (Al) Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
	Омеднённый алюминий (CCA) В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).
	Медь (Cu) Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой. Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.
	Solid или Stranded Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.

Solid care	Stranded


Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС.	Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.

Таблица значений AWG для одножильных кабелей.

AWG	Диаметр кабеля, мм (mm)	Сечение кабеля, мм² (mm²)	Сопротивление кабеля Ом/м [Ohm/m]
22	0.644	0.326	0.0530
23	0.573	0.258	0.0668
24	0.511	0.205	0.0842

Коннекторы RJ-45 соответствующие категориям.

rj-45 cat.5 (24AWG)

rj-45 cat.6 (23AWG)

rj-45 cat.6a, 7 (22/23AWG)

Категории кабеля витых пар.

	Ччастоты, МГц	Примечание	Описание
Cat.1	0,1 (0,4?)	Телефонные и старые модемные линии	1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2	1 (4?)	Старые терминалы (такие как IBM 3270)	2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3	16	10BASE-T, 100BASE-T4 Ethernet	4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4	20	token ring, сейчас не используется	кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
Cat.5	100	100BASE-TX Ethernet (LAN, ATM,CDDI)	4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e	100	1000Base-T	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6	250	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a	500	Gigabit Ethernet (10GBASE-T Ethernet)	применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
Cat.7	600	Gigabit Ethernet (10GBASE-T Ethernet)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
Cat.7a	до 1200	Gigabit Ethernet (40GbE, 100GbE)	разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.

Конструкция витопарного кабеля.

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26-22AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.
Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.
Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.
В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.
Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.
Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.
Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

* Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных, а так же больших потерь сигнала, может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

LAN-кабели UTP, FTP и STP: особенности маркировки и различия

В настоящее время покупателям компьютерной техники, электроники, информационных кабелей приходится сталкиваться с различными маркировками, в которых легко запутаться даже специалисту. В нашей статье мы расскажем об основных отличительных свойствах UTP, FTP, STP и других витых пар.

Виды маркировок кабельной продукции

Среди кабельной продукции часто встречается множество непонятных наименований витых пар: UTP, S/UTP, F/UTP, FTP, ScTP, STP, S/STP и многие другие. Каждая маркировка на кабеле имее свое значение и очень важно знать смысл англоязычных аббревиатур.

Последние две заглавные буквы ТР (Twisted Pair) встречаются во всех наименованиях кабелей и в переводе с английского языка обозначает «витая пара». Буква U, перед сочетанием Twisted Pair, обозначает Unshielded и переводится как «незащищенный». Это означает, что любой кабель с аббревиатурой UTP является незащищенной витой парой, т.е. такой кабель не содержит между витыми парами индивидуальных слоёв изоляции (экрана).

LAN-кабели, внутри которых медные пары изолированы друг от друга, называются Shielded Twisted Pair (STP). К группе STP-кабелей можно отнести маркировку витой пары PiMF (Pairs In Metal Foil). Перевод этой фразы означает «пара в металлической фольге». К этому же типу следует отнести LAN-кабели S/STP, F/STP.

Буква S (Shielded), стоящая перед наклонной чертой, в переводе означает (защищённый), а F (Foiled) — препятствующий, но в данном контексте она переводится как «фольгированный».

Нельзя утверждать, что аббревиатуры S/STP и F/STP — одинаковые. Между ними есть различия: внешний экран F/STP изготовлен из алюминиевой фольги, а общий экран S/STP — из проволочной медной оплётки.

Важно заметить, что кабель FTP (Screened, экранированный), также относится к защищённым типам LAN-кабелей, у которых имеется общий алюминиевый экран.

Международная классификация информационных кабелей

Среди производителей часто встречается путаница в кодировках LAN-кабелей. Трудности возникают, когда требуется узнать местоположение экранирующего слоя.

Последний может располагаться в двух местах. Находящийся поверх отдельной пары называется индивидуальным. Расположенный вокруг изолированных между собой пар (витая пара ftp) принято именовать общим. Во избежание путаницы была создана международная классификация LAN-кабелей. При её составлении были учтены:

наличие общего экрана;
слой изоляции поверх отдельной пары проводников;
способ скрутки.

Схема классификации информационных кабелей была представлена в виде формулы AA/BCC. Первые 2 буквы слева обозначают наличие общего экрана поверх всех скрученных проводников. Например, кабель S/FTP отличается от FTP наличием у всех сдвоенных проводников общего экрана, изготовленного из медной оплётки.

Третья буква (B) несёт информацию о существовании индивидуального экрана вокруг каждой скрученной пары проводников. Если таковой имеется, то это и есть та самая витая пара ftp. Последние две буквы обозначают вид скрутки. Обычно это — tp. Однако в последнее время всё чаще встречаются аббревиатуры «TQ». Они обозначают, что проводники скручены не попарно, а четвёрками. Возвращаясь от «четвёрок» к витым парам, следует разъяснить самый каверзный вопрос. Если экран вокруг каждой отдельной свитой пары отсутствует, а защита расположена лишь поверх всех сдвоенных проводников, то каждая из них именуется как витая пара utp, а маркировка кабеля будет выглядеть так: F/UTP или S/UTP.

Особенности наименования кабеля STP

Существует большая путаница при выборе необходимого кабеля, имеющего обозначение STP. Под этой маркировкой может пониматься разный кабель.

Например, экранированный кабель из экранированных витых пар (S/FTP, F/FTP, SF/FTP или S/STP) также называется STP. Кроме того, наименование STP указывает на материал, из которого сделан экран кабеля — оплетка.

STP кабель широко применяется для передачи данных с использованием технологии 10 GbE по медным витым парам.

В компании AVS-Electronics всегда можно купить кабель SFTP. Наши специалисты с удовольствием проконсультируют по наличию, применению кабеля STP, подберут ему аналог.

Кабели UTP и FTP: основные отличия
Немного разобравшись в международной классификации витопарных кабелей, следует рассмотреть отличительные характеристики витых пар UTP и FTP. В разрезе информационный кабель utp 4, не имеющий ни индивидуальных экранов для скрученных пар, ни общего экрана, имеет ещё одно отличие. В нём нет дренажного провода, который обычно присутствует в экранированных LAN-кабелях. Например, ftp кабель 5e, цена которого ниже конкурентной, оснащён данным элементом. Дренажный провод не имеет изоляции и по всей протяжённости соединён с общим алюминиевым экраном. Предусмотрен он на случай внезапного разрыва алюминиевой оболочки при сильных изгибах или чрезмерных растяжениях кабеля. В данной ситуации дренажный провод становится своеобразной связующей скрепой для экрана.
Для экранирования в FTP-кабелях используется алюминий или алюмополимерная плёнка. Последняя укладывается металлической стороной вовнутрь, на поверхность попарно скрученных проводников. В результате добавления дополнительных элементов фольгированный коаксиальный кабель (FTP) становится немного толще, чем витая пара без экранирующего покрытия (UTP). Кроме этого, гибкость у FTP несколько ниже, чем у UTP.
У фольгированной витой пары в сравнении с незащищённым витопарным кабелем имеется преимущество. Первый лучше защищён от высокочастотных помех. Но для этого витопарный кабель ftp и корпус компьютера или другого радиоэлектронного оборудования должны быть заземлены по всем правилам. Ещё хуже складывается ситуация с помехами на низких частотах. Алюминиевые экраны не в состоянии воспрепятствовать низкочастотным волнам, генерируемым мощными коллекторными двигателями. По данной причине витые пары FTP не применяют в промышленном производстве. Кроме этого, фольгированные LAN-кабели характерны низкими параметрами затухания сигнала.
Сопоставляя недостатки и преимущества защищённых и незащищённых витых пар, следует не забывать и о цене. При малом бюджете кабель utp купить намного выгоднее, так как его стоимость значительно ниже, чем фольгированного LAN-кабеля.
Статистика свидетельствует, что кабель ftp чаще используется во Франции. А значительная часть компьютерных сетей Соединенных Штатов и Англии оборудована на основе UTP-кабелей. Жители Германии предпочитают витопарные кабели с двумя экранами: индивидуальным для каждой пары проводников и общим. Витую пару купить можно в компании AVS Electronics.
Значение некоторых англоязычных абревиатур на LAN-кабелях
Выбирая информационный кабель для своих нужд, необходимо внимательно ознакомиться с надписями на нём. Зная условные обозначения аббревиатур, любой покупатель с лёгкостью подберёт подходящий товар. Само буквосочетание LAN переводится как «локальная компьютерная сеть». И этот термин не несёт технических характеристик товара.
Намного важнее обращать внимание на аббревиатуру CCA, информирующую покупателя о том, что перед ним кабель, в котором проводники изготовлены из алюминия и плакированы (покрыты сверху) слоем меди. На русском языке вместо CCA употребляется термин «композит». Последний указывает на то, что кабель — витая пара ftp или utp — состоит не из медных проводников, а из алюминиевых, плакированных медью. Стоимость таковых в несколько раз меньше, однако и их технические характеристики значительно ниже.
Например, витая пара UTP 4 CCA, наиболее распространённый вариант витой пары.
Завершая исследование, следует отметить, что все информационные кабели категорий Cat5, Cat4 и Cat6 оснащены внутри 4 витыми парами. Буква E, стоящая после Cat5, указывает на то, что данная категория является расширенной. И для изготовления витых пар FTP класса Cat5e в обязательном порядке используются не алюминиевые, а медные провода. Витую пару utp купить можно в компании AVS Electronics. Также в ассортименте компании имеются различные разновидности витой пары FTP.

screened twisted pair — перевод на испанский — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Предложите пример
Другие результаты
Кабели категории 7 будут «полностью экранированными», с индивидуально экранированными витыми парами и общим экраном.
Los кабели де ла Категория 7 serán «completetamente blindados», con pares trenzados Individualmente apantallados y un blindaje general.
Витая пара доступны неэкранированные кабели или различные типы экранированных кабелей , конструкция которых обеспечивает максимальную производительность в зависимости от конкретных обстоятельств.
Los Cable de par trenzado están disponibles en construcciones no apantalladasy en varias construcciones apantalladasdiseñadas para maximizar las prestaciones independents de las necesidades específicas en cada circunstancia.
Порты для витой пары поддерживают автоматическое согласование 10/100.
Los puertos de par trenzado 10/100 tienen la función de auto-negociación.
Классификация характеристик для кабелей, разъемов и систем витая пара .
Una clasificación de rendimiento для кабелей par trenzado , conectores y sistemas.
С помощью витой пары AWG 24.
Ethernet со скоростью 10 Мбит / с с использованием витой пары .
Этот уровень определяет три различных среды передачи: оптоволокно, витую пару , и радио.
Esta capa define tres medios de transmisión Diferentes: fibra óptica, par trenzado y enlace de radio.
IP-камеры также работают по витой паре , , коаксиальному кабелю и беспроводным соединениям.
IP-адресация по IP-адресу, длина кабеля , длина кабеля , коаксиальный кабель с внутренними соединителями.
Физический уровень / среда: коаксиальный кабель, витая пара , и / или волоконно-оптические кабели
Medio de capa física: Cables coaxiales, de par trenzado y / o de fibra óptica.
Сеть использует звездообразную топологию с 10 базовыми T Ethernet (« витая пара, »).
Используется топология базовой системы Ethernet на базе 10 Base T (« Par Trenzado «).
Сбалансированная витая пара Кабельные компоненты , май 2001 г.
Различные типы кабелей Twisted Pair стандартизированы по категориям в зависимости от их затухания.
Типы кабелей Pares Trenzados estandarizados en category of acuerdo a su atenuación.
Развитие цифрового видео позволило перейти к витой паре , и оптоволоконным кабелям.
Предоставление цифрового видео разрешения на продвижение кабеля с отслеживанием и волоконной оптики.
Полная интеграция DGS-1210-24 включает 24 порта 10/100/1000 Мбит / с, способных подключаться к существующей сети Cat. витая пара кабели.
Perfecta Integración El DGS-1210-10P, включая 8 каналов 10/100/1000 Мбит / с, соединенных с кабелями каналов Cat …
Его можно использовать с Ethernet, работающим на витой паре , проводке , одномодовом и многомодовом оптоволокне.
Используется с Ethernet, который функционирует с , установленным на в слепую (UTP), мономодовым волокном и многомодовым волокном.
Подключите станцию st1 к роутеру rt1 с помощью перекрестного кабеля витая пара .
Conectan la estación st1 al combinador de redes rt1 con ayuda de un cable Pares torcidos cruzado.
Кабель STP (экранированная витая пара , ) с одним экраном, охватывающим все провода.
Cable STP (знак Par Trenzado Blindado en Inglés) con una unica protección alrededor de todos los alambres.
Несмотря на улучшения, DSL по-прежнему использует архитектуру телефонных проводов с витой парой и .
Пезар-де-лас-Mejoras, линия DSL-перехода зависит от кабельной архитектуры и телефонной связи по цене .
Отличите новые кабели от старых линий с витой парой с помощью цветных оболочек или другой схемы маркировки.
Diferencíe los nuevos cable las viejas líneas de par trenzado con jackets de colores u otro sistema de etiquetado.
При принятии решения, какой тип кабеля Twisted Pair будет использоваться, необходимо учитывать электрическую среду.
Важный тенер ан cuenta el entorno eléctrico a la hora de decidir qué tipo de cable de par trenzado se debe utilizar. .
screened twisted pair — перевод на французский — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Сегменты линии передачи состоят из экранированной витой пары* .*
Предложите пример
Другие результаты
Часть кабелепровода включает в себя линию связи Ethernet по витой паре .
Часть канала связи Ethernet для пары и .
Хотя ни один из сигналов EIA-232 не сбалансирован для витой пары , можно попытаться использовать с ним кабель витая пара .
10baseT Ethernet со скоростью 10 Мбит / с с использованием кабеля витая пара .Каждая карта подключается через витую пару и к центральной точке, называемой концентратором.
Chaque carte est connectée via un câble на par torsadées jusqu’à un point central appelé «hub» (hub = center, foyer).
Затем, если у вас есть 2 витых пары @ , вы можете использовать 2 провода для заземления сигнала на каждый кластер A Kludge, используя кабель Twisted-Pair* .*
Это реализует обнаружение на линии витой пары , когда прекращается обратный источник питания от оптического волокна к узловому устройству.
Сеси встретила обнаружение на линиях торсалов Электроэнергетика и возвращение энергии в оптическую партию волокна по сравнению с обнаженной природой.
Восстановленный отраженный зондирующий сигнал обрабатывается для определения информации о характеристиках телефонной линии с витой парой .
Полученный сигнал об обнаружении неисправностей является чертой для определения характеристик цветной телефонной линии на пар торсионных каналов .
В одном варианте осуществления кабель содержит витых пар и проводов.
В режиме реализации, кабель содержит пары файлов торсад .
Более конкретно, настоящее изобретение относится к кабелям связи с витой парой и для приложений высокоскоростной передачи данных.
Концентрация изобретений и частные кабели коммуникаций на торсионных пар предназначенных для приложений коммуникаций на большой скорости.
Кабель включает не менее двух витых пар и наполнитель.
Устройство содержит интерфейс физического уровня (ПЛК) для использования кабеля витая пара и вместо оптического волокна.
Эта одежда включает в себя интерфейс с телом дивана (PLC), который позволяет использовать кабель с парами торсионных кабелей вместо оптического волокна.
Один или несколько S-образных разделителей расположены среди витых пар .
Un ou plusieurs séparateurs en form de Sont Disposés Entre les paires enroulées .
Данные могут передаваться по витой паре с малыми дифференциальными сигналами.
Les données peuvent être Transmises sur la paire torsadée selon des signaux différentiels faibles.
высокоскоростной обмен данными по неэкранированной витой паре
Таким образом, по телефонной линии витая пара и могут быть предоставлены различные услуги.
De cette manière, différents services peuvent être fournis par l’intermédiaire de la ligne téléphonique на paires torsadées .
процесс производства витой пары электрических кабелей с жилами одинаковой длины
производство электрических кабелей на пара торсионных кабелей comprenant des conducteurs de longueur identity
Жила, содержащая кабели витой пары и в карманах, имеет оболочку.
Разветвитель адаптирован для объединения сигналов связи и выходного тока на линии витой пары .
Партнер адаптирован для объединения сигналов связи и вылетов из филиала на торсадных пар .
ДАННЫЕ, ПИТАНИЕ И КОНТРОЛЬНАЯ СИГНАЛИЗАЦИЯ НАД ВИТЫХ ПАР
TRAFIC DE DONNEES, ALIMENTATION ET SIGNALISATION DE SUPERVISION SUR PAIRES TORSADEES
штекер высокой плотности для кабеля витая пара
.

Что такое витая пара и зачем нужно экранирование

Для чего применяется экранирование витой пары?

Виды экранирования витой пары

Какой вид экранирования лучше выбрать?

Категории витой пары

Какую категорию витой пары выбрать?

Материалы проводников витой пары

Какой материал проводников лучше выбрать?

Конструкция витой пары

Какие особенности конструкции влияют на характеристики витой пары?

Преимущества экранированной витой пары

В каких случаях необходимо использовать экранированную витую пару?

Как выбрать качественную витую пару

Как проверить качество витой пары?

Заключение

Какие есть виды и категории кабеля «витая пара»?

Виды кабеля

Материалы проводников

Таблица категорий витой пары

Схема обжима витой пары

Классификация витой пары

Информационный кабель (витая пара) SFTP (SF/UTP) в двойном экране

Витая пара SFTP(SFUTP) с двойным экраном

Витая пара — разновидности | internet-lab.ru

Категории

Виды

Типы проводников

Материал проводников

Исполнение проводников

Сечение проводников

Типы оболочек

Коннекторы

Что брать для дома?

Какие есть виды и категории кабеля «витая пара»?

Кабель «витая пара» — виды, категории и характеристики

Разновидности кабелей

Разновидности оболочек:

Из чего может быть выполнен проводник?

Классификация категорий кабелей витых пар

Преимущества применения витых пар

Схемы соединений

Категории кабеля витых пар в компьютерных сетях | Виды кабеля

Виды кабеля, применяемых в сетях.

Чаще можно встретить следующие виды оболочки:

Материал проводников.

Таблица значений AWG для одножильных кабелей.

Коннекторы RJ-45 соответствующие категориям.

Категории кабеля витых пар.

Конструкция витопарного кабеля.

LAN-кабели UTP, FTP и STP: особенности маркировки и различия

Виды маркировок кабельной продукции

<img decoding="async" src="/800/600/https/static-ru.insales.ru/files/1/7806/1990270/original/structur.jpg" alt="Витая пара в разрезе" title="Витая пара в разрезе" />

Международная классификация информационных кабелей

Особенности наименования кабеля STP

Значение некоторых англоязычных абревиатур на LAN-кабелях

screened twisted pair — перевод на испанский — примеры английский

Другие результаты

screened twisted pair — перевод на французский — примеры английский

Другие результаты

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
