Зачем нужна паяльная станция. Паяльная станция: особенности, виды, применение и выбор

Что такое паяльная станция. Какие бывают виды паяльных станций. Как правильно пользоваться паяльной станцией. Для чего нужна паяльная станция. На что обратить внимание при выборе паяльной станции.

Что такое паяльная станция и для чего она нужна

Паяльная станция — это электронное устройство, предназначенное для выполнения различных операций пайки. В отличие от обычного паяльника, паяльная станция обладает рядом преимуществ:

• Точная регулировка и поддержание температуры жала
• Возможность быстрой смены паяльных насадок
• Наличие дополнительных инструментов (термофен, вакуумный отсос и др.)
• Удобство и безопасность в работе

Паяльные станции широко применяются как в бытовых целях, так и в профессиональной сфере для монтажа и ремонта электронных устройств, работы с печатными платами, пайки проводов и кабелей.

Основные виды паяльных станций

Существует несколько основных типов паяльных станций:

1. Аналоговые паяльные станции

Простые и недорогие модели с механической регулировкой температуры. Подходят для бытового использования и несложных работ.

2. Цифровые паяльные станции

Оснащены микропроцессорным управлением, обеспечивающим высокую точность поддержания температуры. Имеют цифровой дисплей.

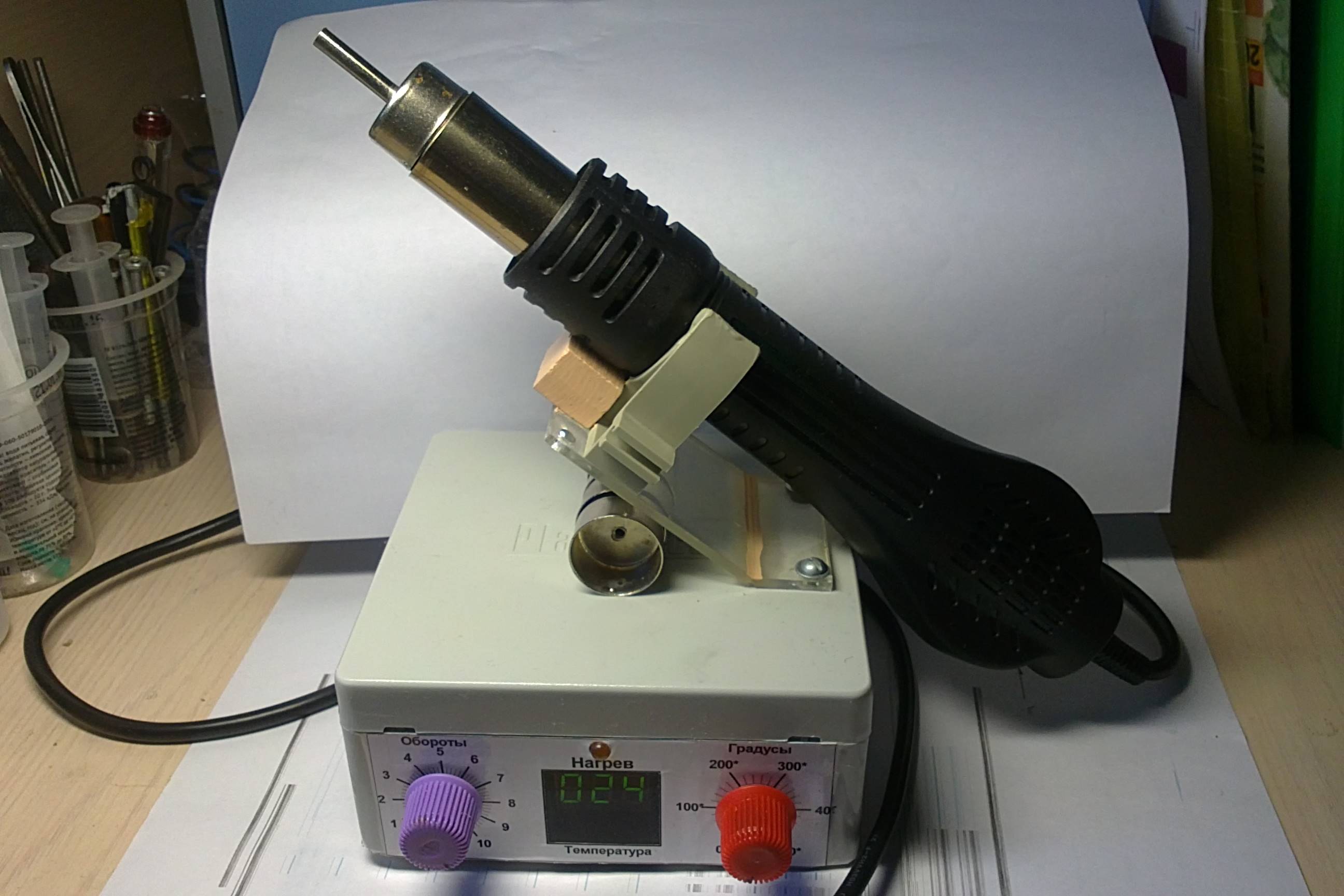

3. Термовоздушные паяльные станции

Комплектуются термофеном для бесконтактной пайки и демонтажа SMD-компонентов горячим воздухом.

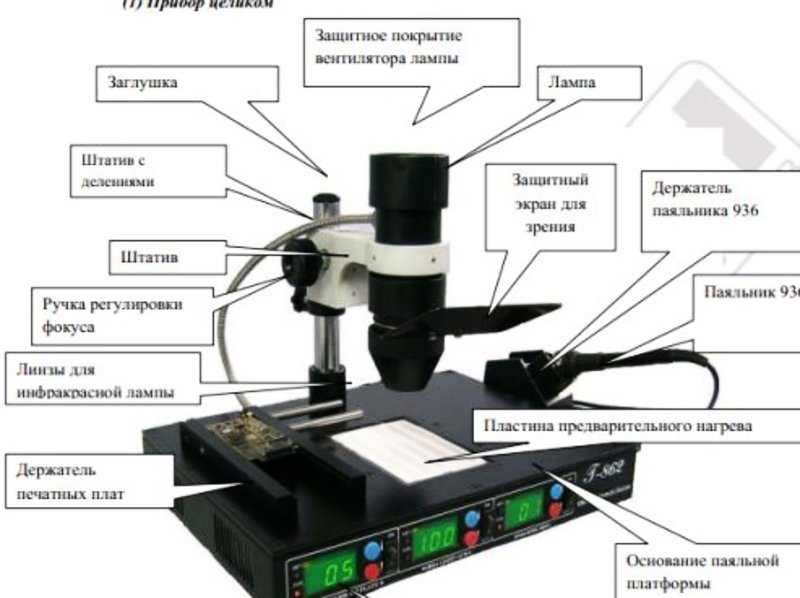

4. Инфракрасные паяльные станции

Используют инфракрасное излучение для локального нагрева. Подходят для работы с чувствительными компонентами.

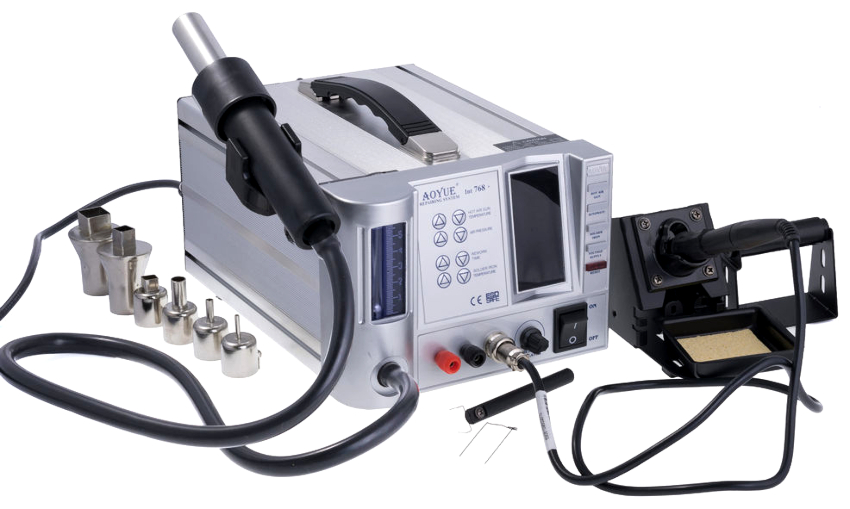

5. Паяльно-ремонтные станции

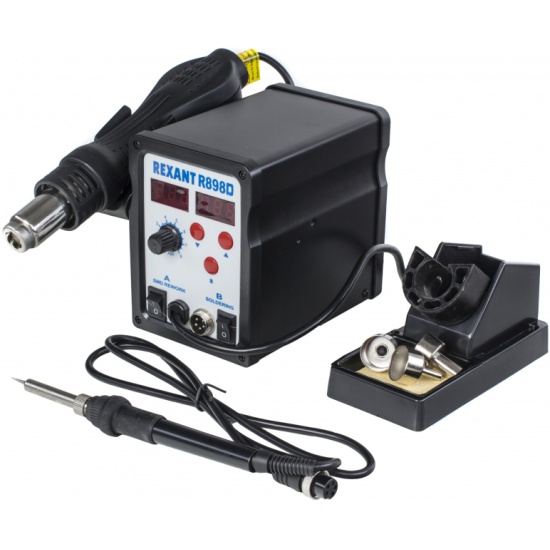

Многофункциональные устройства, сочетающие паяльник, термофен и другие инструменты в одном корпусе.

Как правильно пользоваться паяльной станцией

Чтобы работа с паяльной станцией была эффективной и безопасной, необходимо следовать нескольким простым правилам:

1. Перед началом работы внимательно изучите инструкцию к вашей модели станции.
2. Установите нужную температуру нагрева в зависимости от типа припоя и задачи.
3. Дождитесь полного нагрева жала до рабочей температуры.
4. При пайке не прикладывайте излишних усилий к паяльнику.
5. Периодически очищайте жало от окислов с помощью специальной губки.
6. После окончания работы обязательно выключите станцию и дайте ей остыть.

Соблюдение этих простых правил позволит продлить срок службы паяльной станции и обеспечит качественный результат пайки.

Сферы применения паяльных станций

Паяльные станции находят широкое применение в различных областях:

• Ремонт бытовой электроники (телевизоры, смартфоны, компьютеры)
• Монтаж и наладка электронных устройств
• Производство печатных плат
• Радиолюбительство и моделирование
• Ювелирное дело
• Автомобильная электроника

Благодаря универсальности и удобству использования, паяльные станции стали незаменимым инструментом как для любителей, так и для профессионалов.

На что обратить внимание при выборе паяльной станции

При выборе паяльной станции следует учитывать несколько ключевых параметров:

Мощность

От мощности зависит скорость нагрева и способность поддерживать стабильную температуру. Для большинства задач достаточно 40-60 Вт.

Диапазон температур

Чем шире диапазон регулировки температуры, тем универсальнее станция. Оптимальный диапазон — от 150°C до 450°C.

Точность поддержания температуры

Важный параметр, особенно для работы с чувствительными компонентами. У качественных станций отклонение не превышает ±2°C.

Комплектация

Обратите внимание на наличие дополнительных насадок, подставки для паяльника, очистителя жала.

Удобство управления

Цифровой дисплей, кнопки быстрого выбора температуры, эргономичная ручка паяльника повышают комфорт в работе.

Часто задаваемые вопросы о паяльных станциях

Чем паяльная станция лучше обычного паяльника?

Паяльная станция обеспечивает более точный контроль температуры, имеет сменные насадки и дополнительные функции, что повышает качество и удобство пайки.

Какая мощность паяльной станции оптимальна для домашнего использования?

Для большинства бытовых задач достаточно станции мощностью 40-60 Вт. Более мощные модели (80-100 Вт) подойдут для профессионального применения.

Как часто нужно менять жало паяльника?

Срок службы жала зависит от интенсивности использования и соблюдения правил эксплуатации. В среднем его хватает на 3-6 месяцев при регулярном применении.

Можно ли использовать паяльную станцию для пайки SMD-компонентов?

Да, многие современные паяльные станции позволяют работать с SMD-компонентами. Для этого используются специальные насадки или термофен.

Паяльная станция — незаменимый инструмент для качественной и удобной пайки. Правильный выбор модели с учетом ваших потребностей и соблюдение правил эксплуатации обеспечат эффективную и безопасную работу на долгие годы.

особенности классификация, применение, способы управления и выбор паяльных устройств

В жизни каждого домашнего мастера может возникнуть ситуация, когда решить ту или иную задачу можно наиболее эффективно только с помощью паяльного оборудования. Необходимо правильно выбрать это устройство, ведь хочется, чтобы приобретенное оборудование без каких-либо осложнений помогло удовлетворить возникшую потребность.

Каждому понятно, что без знания технических характеристик паяльного оборудования крайне сложно выбрать среди всего разнообразия подобных устройств наиболее подходящий вариант.

• Классификация паяльных приборов
• Технологические особенности применения
  • Свинцовые станции
  • Бессвинцовые станции
• Эксплуатация различных видов паяльного оборудования
• Способы управления паяльными приборами
• Принципы выбора паяльных устройств
• Другие важные моменты выбора

Важно помнить, что качество пайки зависит не только от исполнения паяльника, но и от особенностей прилагаемых к нему комплектующих, которые у самой бюджетной модели представлены

контрольно-управляющим модулем и пружинным держателем.

Для удовлетворения бытовых потребностей такой паяльный прибор подходит лучше всего. Он сможет поддерживать в процессе работы необходимую температуру для эффективного выполнения операций, а также защитит от перегрузок и статики.

Если сравнить паяльный прибор в подобной комплектации со стандартной паяльной станцией специального назначения, то можно узнать, что по дополнительной оснастке оба этих прибора ничем не отличаются. Последняя обычно поставляется с термопинцетом, феном локального подогрева, тепловым излучателем, вакуумным пинцетом и вспомогательной арматурой.

Классификация паяльных приборов

Паяльная станция позволяет выполнять узкоспециализированные задачи, поэтому она более предпочтительна. Эти устройства можно классифицировать в зависимости от целей использования. Именно они и определяют комплектационный набор конкретной модели.

Существует несколько видов паяльных устройств:

• Термовоздушная. Прибор, который поставляется с феном и позволяет выполнять пайку горячим воздухом.
• Индукционная. Небольшое по размерам устройство, которое, несмотря на это, обладает довольно большим рабочим потенциалом и выносливостью.
• Импульсная. Предназначена для монтажа и демонтажа современных схем.
• Инфракрасная. Наиболее подходящий вид устройств для проведения в домашних условиях ремонта мобильного телефона или планшета.

Технологические особенности применения

На основании такого признака, как тип пайки, эти устройства можно разделить на две основные группы — свинцовые и бессвинцовые.

Свинцовые станции

В конструкции устройств, предназначенных для свинцовой пайки, предусмотрен специальный модуль, позволяющий выбирать желаемый уровень нагрева жала. Они могут быть выполнены в двух вариантах — использующих для работы электроэнергию и в виде станций индукционного типа.

Говоря об индукционных станциях, нужно отметить, что возможность использования этих устройств для выполнения необходимых манипуляций обеспечивает переменное магнитное поле.

В процессе работы обработка каждого элемента пайки выполняется с индивидуально подобранной мощностью, что делается в автоматическом режиме. Такая возможность заложена производителем в самом приборе, он может без участия пользователя определить теплоемкость компонента пайки.

Индукционные станции для пайки более удобны в эксплуатации и имеют высокий уровень теплоотдачи.

Бессвинцовые станции

Если требуется выполнить пайку мелких элементов схемы или труднодоступных компонентов, то в этом случае используют способ бесконтактной пайки. По такому принципу работают термовоздушные и инфракрасные паяльные станции.

Работа инфракрасного оборудования для пайки осуществляется за счёт использования свойств инфракрасных лучей, вырабатываемых керамическими или кварцевыми элементами. Станции инфракрасного типа используются главным образом для монтажа и демонтажа элементов компьютерных схем и материнских плат.

В основу работы станций термовоздушного типа положен принцип точечной передачи горячего воздуха. Благодаря этому они могут без особых усилий прогревать труднодоступные элементы, не задев при этом соседние контакты.

Чаще всего работники мастерских по ремонту бытового электронного и мобильного оборудования используют именно этот вид паяльных устройств.

Эксплуатация различных видов паяльного оборудования

Ввиду разнообразия разновидностей паяльного оборудования подобрать прибор для пайки, максимально удовлетворяющий стоящим задачам, бывает непросто. Собираясь приобрести ту или иную модель, советуем первым делом изучить их технические возможности и рекомендованную производителем область применения.

Домашние мастера, которым приходится выполнять мелкие операции паяльником, часто оказываются в ситуации, когда происходит перегрев чувствительных элементов прибора, но ничего поделать с этим не могут из-за отсутствия возможности правильно настроить температуру рабочего жала.

Тем, кто сталкивается с этим достаточно часто, обязательно стоит подумать о том, чтобы приобрести именно паяльную станцию с феном взамен обычного паяльника.

Такие станции поставляются с блоком питания, который позволяет по своему усмотрению настраивать напряжение, а также температурный режим прибора.

Однако не стоит рассчитывать, что после покупки паяльной станции с системой термостабилизации вы сможете обеспечить для себя комфортные условия работы. Прежде чем остановить выбор на определенной модели, необходимо сравнить все предлагаемые станции по такой характеристике, как мощность. Особенно об этом нужно побеспокоиться мастерам, которые собираются использовать тугоплавкие припои.

Если этому моменту не уделить внимание, то во время работы такой станцией могут возникнуть следующие негативные последствия:

• вследствие превышения допустимой температуры пайки компоненты схемы начнут перегреваться;
• из-за сильного перегрева значительно уменьшится срок службы жала паяльника;
• резко сократится долговечность нагревательного элемента;
• постоянный перегрев дорожек на плате;
• низкое качество пайки.

Если подобные ситуации приходится наблюдать довольно часто, то стоит подумать о замене используемого оборудования на специальные устройства для бессвинцовой пайки. Они не только обладают более

высоким показателем мощности, но и могут быть использованы и для свинцовой пайки.

Способы управления паяльными приборами

Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.

Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.

Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые.

При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.

В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.

В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.

Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.

Принципы выбора паяльных устройств

Современное оборудование для пайки предназначено для выполнения качественного соединения элементов. И для того чтобы оно могло наиболее эффективно справляться с этой задачей, при его выборе необходимо обращать внимание на следующие конструктивные и технические особенности:

• Тип нагревательного элемента. На сегодняшний день в магазинах можно приобрести два вида паяльных устройств в зависимости от используемого в них типа нагревателя — керамические и нихромовые. Керамическим нагревателям требуется минимум времени для нагрева, однако, они отличаются неустойчивостью к неравномерному прогреву и могут треснуть. Однако если паяльное оборудование оснащено системой термостабилизации, то такие нагреватели могут демонстрировать хорошую теплоотдачу, высокую мощность и долговечность. По сравнению с ними нагреватели из нихрома не обладают столь длительным сроком службы, поэтому выбирать их следует, если прибором для пайки планируется пользоваться нечасто. Главное достоинство нагревателей из нихрома — более низкая цена по сравнению с керамическими.
• Диапазон регулируемых температурных режимов.
• Скорость разогрева.
• Мощность. Для обеспечения качественной работы паяльного оборудования необходимо учитывать цели его использования. Если говорить конкретнее, то нужно учитывать тип пайки, который нужно выполнить, а также компоненты, с которыми предстоит работать. Исходя из этого, становится понятно, что именно на мощность нужно обращать в первую очередь внимание при выборе станции. Особенно об этом следует помнить тем покупателям, которые выбирают оборудование для ремонта чувствительных видов аппаратуры — навигаторов, планшетов и пр.
• Напряжение.
• Эргономические параметры — форма, размеры и вес.

А также не следует оставлять без внимания и объективные факторы, которые смогут помочь в выборе подходящего устройства для пайки:

• Если исходить из действующих в мире стандартов, то все работы, связанные с изготовлением и ремонтом электроники, должны проводиться с использованием метода бессвинцовой пайки. Поэтому в выбираемом оборудовании максимальный температурный режим не должен превышать отметку 250 градусов Цельсия.
• Расположение микросхем в корпусе типа BGA. На первый взгляд может показаться, что в этом есть определенный смысл, ведь так можно уменьшить габариты изделия. Но в то же время возникает и негативный момент — пайка становится более трудоемкой операцией из-за труднодоступности компонентов.

Другие важные моменты выбора

Невзирая на то, какой тип паяльного оборудования вы решили приобрести, вы в любом случае должны позаботиться о наличии запасного комплекта сменных жал.

Рабочие жала для станции могут иметь различную форму и площадь краев, которые в свою очередь могут повлиять на конечный результат.

Дело в том, что с увеличением площади края улучшается теплообмен во время пайки. К тому же форма жала может ограничить перечень элементов, которые с его помощью можно обрабатывать, а также максимально допустимый температурный режим.

Всё это учитывают хорошие производители и заботятся о том, чтобы используемые для изготовления паяльных жал материалы обладали хорошей теплоотдачей.

Домашние мастера, которым приходится работать паяльником, не всегда довольны получаемым результатом. Дело в том, что с помощью обычного паяльника не всегда можно наиболее эффективно и качественно выполнить ту или иную задачу.

Именно поэтому специалисты советуют приобрести специальную паяльную станцию, которая благодаря своим техническим и конструкционным особенностям может помочь добиваться более качественного результата с меньшими временными затратами.

Выбирая устройство для пайки, нужно также не забыть и про жала для работы. Учитывая, что это один из главных рабочих элементов, он также может в значительной степени повлиять на конечный результат.

Как пользоваться паяльной станцией

Приобретение первой паяльной станции — важный шаг, но далеко не последний, ведь предстоит большая работа по освоению данного оборудования. Конечно, каждый мечтает поскорее очистить стол от ненужных вещей для паяльника, а потом засесть над устройством и сразу стать радиолюбителем. Но в реальности всё бывает не так просто и скоро, поскольку данный тип оборудования отличается от обычного паяльника, так что требуется привыкнуть к нему и освоить правила использования.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

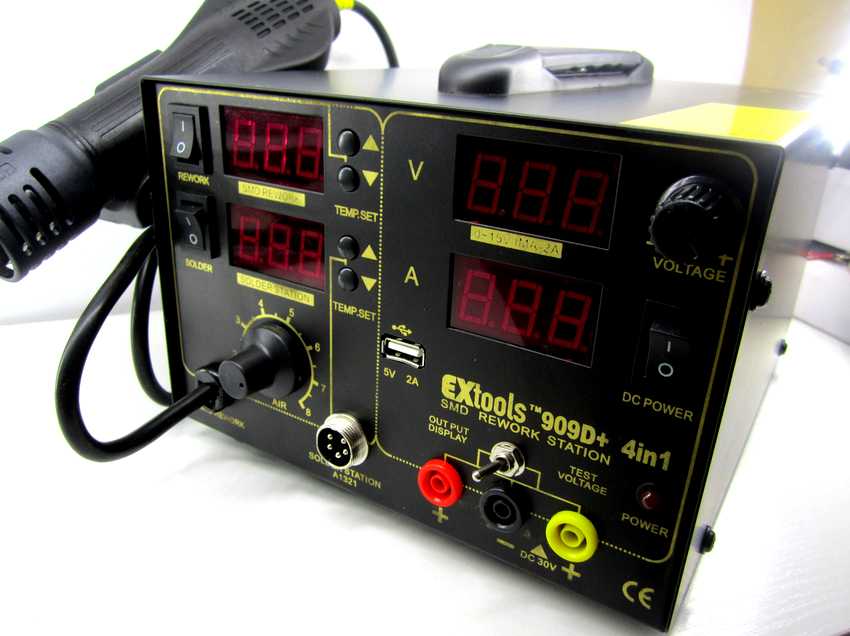

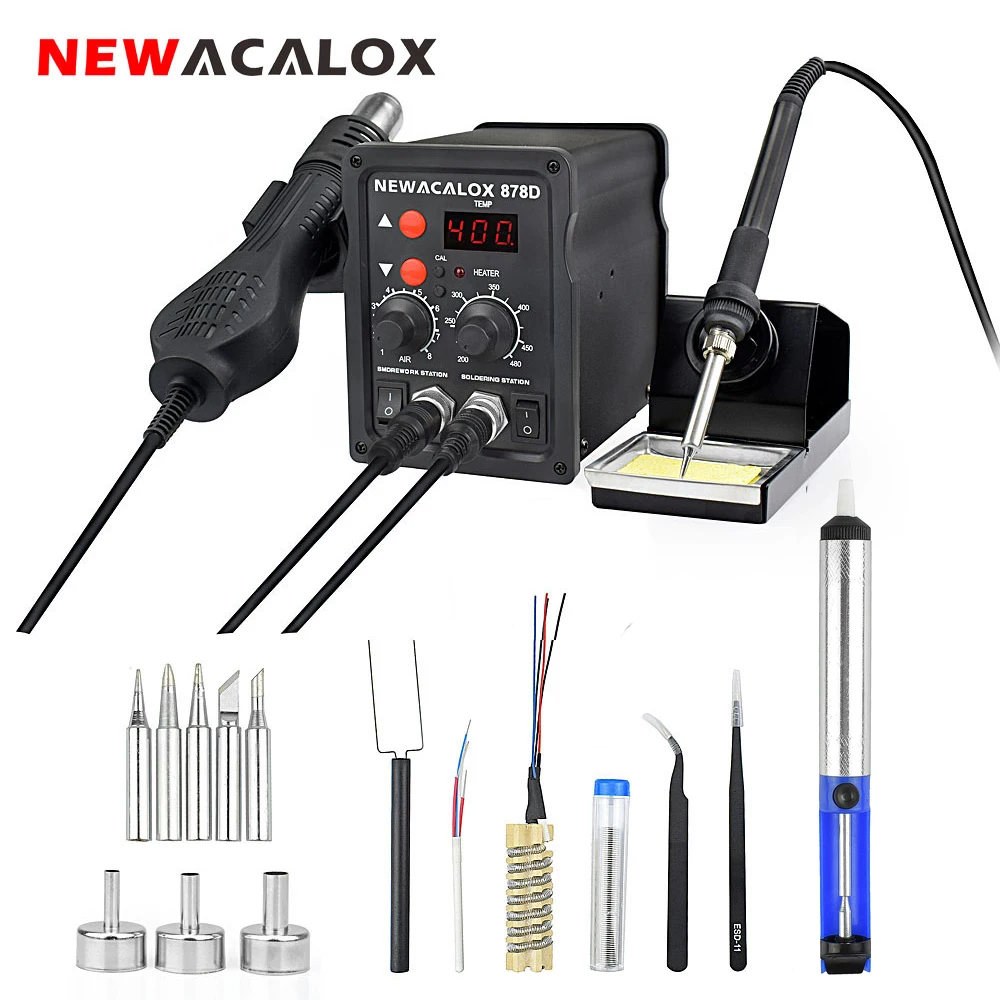

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

• Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
• Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы — SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
• Смешанное оборудование — это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
• Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, — работа с таким оборудованием приятная, удобная и понятная. Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок.

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

Ваш справочник по паяльным станциям и паяльному оборудованию

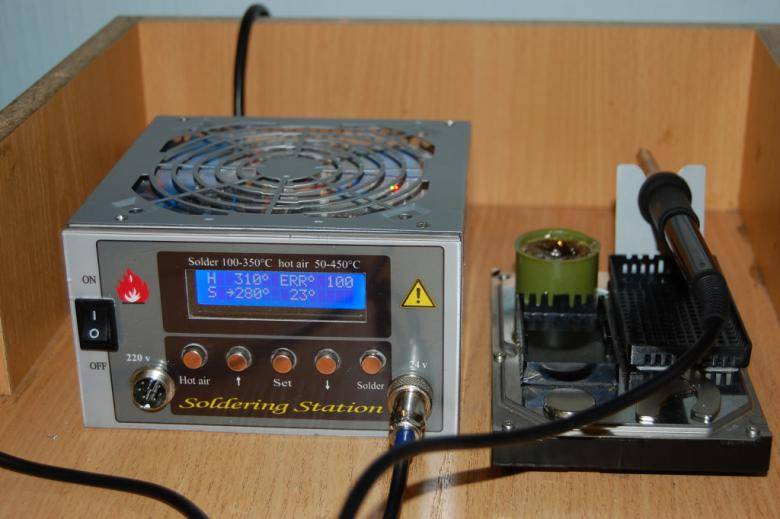

Рисунок 1: Паяльная станция

Пайка лежит в основе электротехники, и паяльная станция делает процесс пайки бесшовным. Когда инженер соединяет электронные компоненты, он должен сделать хорошие паяные соединения с помощью правильных методов пайки.

Паяльная станция обеспечивает больший контроль и гибкость при пайке, поскольку она поставляется с несколькими инструментами для пайки и регулируемыми настройками температуры для различных задач пайки. Проще говоря, паяльная станция — это устройство «все-в-одном», в котором есть все, что может понадобиться каждому для выполнения проекта пайки.

Содержание

• Краткое введение в пайку
• Что такое паяльная станция?
• Типы паяльных станций
• Как паять с помощью паяльной станции
• Применение пайки
• Критерии выбора паяльной станции
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Краткое введение в пайку

Пайка — это плавление припоя на двух металлах для их соединения. Отличным примером являются медные провода, соединенные вместе на печатной плате электронного устройства.

Существует три типа припоя; свинцовые, бессвинцовые и флюсовые. Обычно это сплав олова и других металлов, таких как медь-олово или свинец-олово. Паяльные инструменты, такие как паяльник, имеют медные сердечники с железным наконечником. Сегодня бессвинцовые припои стали более распространенными и заменяют припои на основе свинца. Фактически, в 2006 году потребительские товары, содержащие свинец, были запрещены в Китае, ЕС и Калифорнии.

Железо нагревается до высоких температур выше 600⁰F или 316⁰C, в результате чего припой плавится. Затем он охлаждается на металлах, чтобы создать постоянное электрическое соединение, которое можно удалить только с помощью инструмента для демонтажа.

Что такое паяльная станция?

Паяльная станция представляет собой электрическое устройство, используемое для пайки. Он включает в себя паяльные инструменты, подключенные к блоку управления, демонтажные инструменты, очистители паяльных наконечников, держатели, подставки и другие аксессуары.

Блок управления состоит из ручек регулировки температуры, области дисплея и электрического трансформатора.

1. Жало паяльника – Жало изготовлено из меди для эффективной теплопередачи и покрыто железом для долговечности. Жало нагревается до высоких температур, а затем используется для расплавления припоя. Прочтите нашу статью о жалох для паяльника, чтобы узнать больше.
2. Ручка из пеноматериала – Ручка из термоизоляционной пены снижает ощущение тепла на рукоятке во время пайки. Это неотъемлемая часть паяльника, так как пайка включает в себя нагрев металла до высокой температуры около 600⁰F или 316⁰C.
3. Держатель или подставка — Удерживает паяльник, когда он больше не используется. Это обеспечивает безопасность окружающих и снижает вероятность несчастного случая, особенно когда паяльник еще горячий.
4. Ручка регулировки температуры – Превышение температуры может повредить компоненты паяльной станции и ослабить паяльное жало. Ручки регулировки температуры регулируют температуру таким образом, чтобы она соответствовала рекомендуемой температуре 600 ⁰F или 316 ⁰C.
5. Зона отображения – Отображает температуру паяльника, чтобы техник всегда был в курсе температуры.
6. Инструмент для удаления припоя — удаляет припой с соединенных металлов, чтобы его можно было доработать. Это незаменимый инструмент во время пайки, если нужно исправить уже пропаянную область.
7. Выключатель питания . Используйте его, чтобы включить питание для нагрева паяльника и выключить его, когда закончите пайку.

Типы паяльных станций

Паяльные станции бывают аналоговыми или цифровыми, в зависимости от их режима работы. Аналоговая паяльная станция имеет нагревательный элемент, который нагревает жало паяльника до рекомендуемой температуры, а затем отключается. Со временем утюг остывает до определенного предела, когда нагревательный элемент срабатывает, чтобы снова нагреть кончик утюга.

Цифровая паяльная станция имеет встроенный в микропроцессор пропорционально-интегрально-дифференциальный (ПИД) регулятор для регулирования температуры. Цифровая паяльная станция более точна и регулирует температуру автоматически, в отличие от аналоговой паяльной станции, где вы должны регулировать температуру с помощью ручки регулировки. Цифровая паяльная станция будет лучшим вариантом, если вы работаете над проектом пайки, требующим высокой точности.

Другие типы паяльных станций включают:

• Станции для пайки оловом/свинцом – контактные паяльные станции, в которых для пайки используются припои на основе свинца или олова.
• Станции для бессвинцовой пайки — контактные паяльные станции, в которых для пайки используются бессвинцовые сплавы, которые могут содержать такие металлы, как серебро, висмут, сурьма, медь, олово, цинк и индий.
• Индукционные паяльные станции. Они используют понятие температуры Кюри для индуцирования пайки при высоких температурах.
• Инфракрасные паяльные станции — бесконтактные паяльные станции, которые фокусируют тепло на одной области и завершают процесс пайки за секунды.
Станции для пайки горячим воздухом
• . У них есть термофены со специальными насадками, которые направляют горячий воздух на детали, с которыми вы работаете. В основном они используются для разборки.

Как паять с помощью паяльной станции

Рис. 2. Пайка печатной платы

Паяльная станция проста в использовании. Вот несколько шагов, которые нужно сделать.

Шаг 1. Подготовьте рабочее пространство.

Перед началом любой пайки рабочее место должно быть очищено и пожаробезопасно. Соберите все аксессуары, необходимые в процессе пайки, и примите меры индивидуальной защиты, такие как очки, рубашки и брюки с длинными рукавами, обувь с закрытыми носками и щитки для лица.

Шаг 2. Выберите предпочтительное жало для паяльника и убедитесь, что оно очищено. Выберите паяльное жало, которое хорошо сочетается с приложением, которое вы паяете, чтобы оно не было слишком большим или слишком маленьким.

Если паяльное жало слишком велико, оно может отвести слишком много тепла на другие области проекта, которые вы не собирались нагревать, и в конечном итоге вызвать проблемы. С другой стороны, маленькое жало будет менее эффективным и создаст слабые паяные соединения.

Шаг 3. Отрегулируйте температуру.

Поверните ручку регулировки температуры до нужной температуры. 600 ⁰F или 316 ⁰C лучше всего подходит для небольших поверхностных креплений, стандартных для общих применений при использовании припоя на основе свинца, и 700 ⁰F или 371 ⁰C при использовании бессвинцового припоя.

Шаг 4. Нанесите припой на наконечник.

Нанесите немного припоя на жало паяльника, стараясь не нанести его слишком много. Если на наконечнике остались излишки припоя, их можно стереть влажной губкой.

Шаг 5 – Начать пайку.

Припаяйте детали под небольшим контактным углом, создавая скругление в месте пайки. Убедитесь, что в месте пайки нет трещин или точечных отверстий. Хороший припой выглядит естественно с глянцевым блеском и видимыми линиями.

Применение пайки

Пайка в основном используется в электротехнике для соединения электрических компонентов в электронике. Другие области применения пайки включают:

• Сантехника – для соединения труб и фитингов.
• Автомобили – для соединения радиаторов автомобилей
• Электротехническая промышленность – для соединения кабелей и проводов с наконечниками

Паяльные станции предпочтительны для большинства задач пайки из-за различных инструментов, поставляемых с ними, и гибкости в регулировании температуры.

Критерии выбора паяльной станции

Используемая паяльная станция влияет на общий результат пайки. Вы должны учитывать несколько факторов, чтобы выбрать паяльную станцию, которая хорошо соответствует вашим потребностям в пайке.

Вот некоторые из соображений:

1. Тип паяльной станции – Выберите, использовать ли цифровую или аналоговую паяльную станцию, учитывая их различия в контроле температуры и точности.
2. Необходимая мощность – Мощность паяльных станций варьируется от 40 до 80 Вт, а более высокая мощность позволяет работать быстрее.
3. Нагревательный элемент – Вы можете выбрать, использовать ли керамический или нихромовый нагревательный элемент, так как они оба ведут себя по-разному при нагревании. Например, нихром устойчив к нагреву и может нагреваться медленнее, чем керамика, которая нагревает нас быстрее.
4. Стандарты для бессвинцовой пайки – Рассмотрите возможность использования бессвинцовых компонентов в соответствии со стандартами для материалов для пайки.
5. Диапазон регулировки температуры — он должен быть достаточно широким, чтобы вы могли припаивать более крупные компоненты, для которых может потребоваться больше тепла.

Часто задаваемые вопросы

Для чего нужна паяльная станция?

Паяльная станция используется для управления паяльником. Имеет терморегулятор, держатели для паяльника и другие аксессуары, делающие процесс пайки более управляемым.

Пайка — это то же самое, что и сварка?

И пайка, и сварка соединяют куски металла, но они разные. Пайка происходит при более низких температурах для соединения небольших металлических деталей по сравнению со сваркой, которая работает при более высоких температурах для соединения более крупных металлических деталей.

Проводит ли ток припой?

Припой создает благоприятную среду для тока, поэтому его используют для соединения электроприборов. Припой является отличным проводником электричества и позволяет току проходить через соединяемые металлы.

Какие меры безопасности следует соблюдать при пайке?

Ваша безопасность превыше всего, а поскольку вы работаете с высокими температурами, необходимо соблюдать осторожность. К мерам безопасности относятся:

• Носить защитные средства (очки, перчатки) на протяжении всего процесса пайки
• Не прикасаться к припою после его расплавления
• Убедитесь, что паяльная губка всегда влажная
• Ставьте паяльник на подставку, когда вы им не пользуетесь
• После пайки выключите блок паяльной станции и отсоедините его от источника питания

Посмотрите наш онлайн-выбор паяльного оборудования!

• паяльные станции

• припой

• паяльные жала и насадки

• Паяльные стойки и очистка

Термовоздушные паяльные станции — почему они так важны?

Содержание:

• 1 Из чего состоит термовоздушный паяльник?
• 2 Почему паяльник с горячим воздухом необходим каждому электронщику?
• 3 Какими параметрами должна обладать хорошая паяльная станция Hotair?

Время чтения: < 1 мин.

Из чего состоит термовоздушный паяльник?

Принцип работы данного типа оборудования относительно прост, а сам паяльник с горячим воздухом немного напоминает паяльную лампу. Сердцем устройства является станция, содержащая трансформатор и систему потенциометров, позволяющих регулировать как температуру воздушного потока, так и силу обдуваемого воздуха.

Установка рабочей температуры осуществляется с помощью ручки или кнопок . Кроме того, некоторые модели термовоздушных паяльников также имеют встроенную память, позволяющую запрограммировать наиболее часто используемые настройки.

Паяльная станция Hotair также комплектуется колбой , соединенной с устройством гибким кабелем. Внутри колбы находится нагреватель и вентилятор нагнетательного типа , отвечающий за обеспечение необходимого расхода воздуха.

Последним элементом является сопло , через которое паяльник Hot Air дует горячим воздухом. Качественный блок имеет систему сменных сопел, которая позволяет регулировать форму струи горячего воздуха, а затем направлять ее точно на электронный компонент.

Паяльная станция Hotair также может быть оснащена традиционным жалом для пайки, что обеспечивает максимальную универсальность.

Почему каждому электронщику необходим термовоздушный паяльник?

Паяльник — это устройство, которое, вероятно, знакомо каждому любителю электроники своими руками. С его помощью можно делать постоянные соединения , через которые в будущем будут течь электрические заряды.

Однако традиционный паяльник имеет много ограничений , которые затрудняют или даже делают невозможной работу со многими современными интегральными схемами BGA и SMD.

Самым большим из них является сложность монтажа мелких компонентов таких как резисторы и транзисторы. Из-за своих микроскопических размеров и малого веса они требуют большой точности, и даже малейшее прикосновение кончиком паяльника может изменить их положение на печатной плате, заставив правильно перепозиционировать схему.

Эту проблему полностью решает паяльник Hot Air , в котором паяные соединения производятся путем постепенного нагрева припоя потоком горячего воздуха. Благодаря этому нет необходимости непосредственно прикасаться к жалом паяльника во время работы, что исключает риск непреднамеренного движения.

Термовоздушная паяльная станция также является феноменальным оборудованием для обслуживания поврежденной электроники . Возможность установки определенной температуры воздушного потока и использование точных насадок позволяет очень легко выпаивать сломанные компоненты. Все, что вам нужно сделать, это использовать флюс для защиты дорожек, прилегающих к удаляемому чипу, а затем начать равномерно нагревать прозрачную поверхность.

ПРОВЕРКА В МАГАЗИНЕ

Какими параметрами должна обладать хорошая паяльная станция Hotair?

Прежде всего, термовоздушный паяльник должен иметь достаточный запас мощности . Это позволит ему эффективно достигать заданной рабочей температуры и, как следствие, значительно ускорить ход работ.

Мощное оборудование также позволяет использовать мощную систему подачи воздуха, что позволяет увеличить поток воздуха.
