Замер сопротивления изоляции кабеля. Измерение сопротивления изоляции кабеля: методика, нормы и требования безопасности

Как правильно измерить сопротивление изоляции кабеля. Какие приборы используются для замеров. Какова методика проведения испытаний. Как часто нужно проводить проверку изоляции. Кто имеет право выполнять измерения.

Содержание

Зачем нужно измерять сопротивление изоляции кабеля

Измерение сопротивления изоляции кабеля является важной процедурой, позволяющей:

  • Выявить повреждения и дефекты изоляции на ранних стадиях
  • Предотвратить короткие замыкания и возгорания проводки
  • Обеспечить безопасность при эксплуатации электрооборудования
  • Продлить срок службы кабельных линий
  • Избежать аварийных ситуаций и простоев оборудования

Регулярные проверки состояния изоляции позволяют своевременно выявлять проблемы и планировать замену кабелей до того, как произойдет серьезная авария. Это особенно важно для промышленных предприятий и объектов с повышенной опасностью.

Какие приборы используются для измерения сопротивления изоляции

Основным прибором для измерения сопротивления изоляции кабелей является мегаомметр. Он позволяет подавать на кабель высокое напряжение (500-2500 В) и измерять очень большие сопротивления в диапазоне мегаом.


Существует два основных типа мегаомметров:

  • Электромеханические — имеют стрелочный индикатор и работают от встроенного генератора
  • Электронные цифровые — оснащены цифровым дисплеем и питаются от аккумулятора

Современные цифровые мегаомметры обладают рядом преимуществ:

  • Автоматический расчет коэффициента абсорбции
  • Запись и хранение результатов измерений
  • Возможность подключения к компьютеру
  • Высокая точность и помехозащищенность

При выборе мегаомметра важно обратить внимание на диапазон измерений и испытательное напряжение. Для силовых кабелей обычно требуется напряжение 2500 В.

Методика проведения измерений сопротивления изоляции

Процедура измерения сопротивления изоляции кабеля включает следующие основные этапы:

  1. Отключение кабеля от источников питания и потребителей
  2. Проверка отсутствия напряжения на жилах кабеля
  3. Подключение мегаомметра к жилам и оболочке кабеля
  4. Подача испытательного напряжения
  5. Снятие показаний через 15 и 60 секунд
  6. Расчет коэффициента абсорбции
  7. Разрядка кабеля
  8. Запись результатов в протокол

Измерения проводятся между каждой жилой и землей, а также между жилами. Для трехжильного кабеля выполняется 6 измерений.


Нормы сопротивления изоляции кабелей

Допустимые значения сопротивления изоляции зависят от типа кабеля, номинального напряжения и условий эксплуатации. Основные нормы:

  • Для силовых кабелей 0,66-3 кВ — не менее 0,5 МОм
  • Для кабелей 6-10 кВ — не менее 100 МОм
  • Для контрольных кабелей — не менее 1 МОм

Коэффициент абсорбции (отношение R60/R15) должен быть не менее 1,3. Более низкие значения указывают на увлажнение или загрязнение изоляции.

Как часто нужно проводить измерения

Периодичность проверки сопротивления изоляции кабелей зависит от условий эксплуатации:

  • Для обычных помещений — 1 раз в 3 года
  • Для сырых помещений — 1 раз в год
  • Для наружных электроустановок — 1 раз в год
  • Для кабелей с резиновой изоляцией — 1 раз в год

При обнаружении снижения сопротивления изоляции рекомендуется увеличить частоту проверок. Для ответственных кабельных линий измерения могут проводиться ежемесячно или даже еженедельно.

Кто имеет право проводить измерения

Измерение сопротивления изоляции кабелей должны выполнять квалифицированные специалисты-электрики, имеющие:


  • Группу по электробезопасности не ниже III
  • Допуск к работам в электроустановках
  • Навыки работы с измерительными приборами
  • Знание методик и норм испытаний

Для проведения испытаний высоковольтных кабелей требуется IV группа по электробезопасности. Измерения выполняются бригадой не менее чем из двух человек.

Меры безопасности при измерении сопротивления изоляции

При проведении измерений необходимо соблюдать следующие правила безопасности:

  • Использовать средства индивидуальной защиты (диэлектрические перчатки, боты)
  • Применять только исправные поверенные приборы
  • Не прикасаться к токоведущим частям во время измерений
  • Работать только на отключенных кабелях
  • После испытаний разрядить кабель через заземление
  • Не проводить измерения во взрывоопасных зонах

Соблюдение техники безопасности позволит избежать поражения электрическим током и других опасных ситуаций при работе с высоковольтным оборудованием.

Анализ результатов измерений

При оценке результатов измерений сопротивления изоляции кабелей учитываются следующие факторы:


  • Абсолютное значение сопротивления
  • Коэффициент абсорбции
  • Динамика изменения во времени
  • Симметричность значений для разных жил

Снижение сопротивления изоляции более чем на 30% от нормы или резкое падение коэффициента абсорбции указывают на развитие дефектов. В этом случае необходимо провести дополнительную диагностику и принять меры по ремонту или замене кабеля.

Заключение

Регулярное измерение сопротивления изоляции кабелей является важной частью технического обслуживания электроустановок. Это позволяет своевременно выявлять дефекты, предотвращать аварии и обеспечивать безопасную эксплуатацию оборудования. При правильном выполнении методики и соблюдении мер безопасности процедура измерений не представляет сложности и может выполняться штатным электротехническим персоналом.


Замер изоляции кабельных линий

Элетромонтажные работы › Электролаборатория ›

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Кабельные линии перед началом работ, а также с определенной периодичностью, проверяются на эксплуатационные характеристики, одна из которых сопротивление изоляции. Именно данная характеристика определяет, сможет ли кабель выдерживать токовые нагрузки, не перегреется ли он и не прогорит ли. Проверка сопротивления изоляции производится мегаомметром. Прибор этот не самый сложный в плане использования, но некоторые моменты применения требуют знаний. Итак, как провести измерение сопротивления изоляции кабельных линий мегаомметром.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м

2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Существуют определенные нормативы, которые распределены по классификации самих кабельных линий, представленные в основном тремя позициями:

  • силовые высоковольтные, где напряжение в системе превышает 1000 вольт;
  • силовые низковольтные – это ниже 1000 вольт;
  • контрольные системы и управления.

Кабели двух первых позиций измеряются мегаомметром при напряжении 2500 вольт. Контрольные при напряжении от 500 до 2500 вольт. При этом у каждой позиции свои нормы.

Кабеля контрольные, сигнальные, общего назначения

Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации.

Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км).

Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20.

Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора:

  • для кабелей в цепях не более 500 В – 500;
  • до 1 000 В – 1 000;
  • все остальные – 2 500.



Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция).

В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы.

Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом.

Замеры сопротивления изоляции электропроводки: приборы и условия

Для обеспечения безопасности использования электропроводок, Правилами СНиП и ГОСТ, установлен регламент, согласно которому проводятся проверки на сопротивление изоляции.

Виды проводок:

  • Закрытая;
  • Открытая.

В данном случае, к проводке закрытого типа, относя проводники расположенные внутри помещений (частные дома, квартиры, офисы). Главным условием при проведении измерительных работ, является отсутствие повышенной влажности в помещении.

Для того, чтобы измерить сопротивление на открытых участках проводников (расположенных на улице), необходимо учитывать следующие факторы. На улице не должно быть повышенной влажности, и температура воздуха должна быть положительной.

Обратите внимание! Зимой, при отрицательных температурах, точно померить сопротивление не получится.

Качество изоляционного покрытия, для проводки закрытого типа частных домов и квартир, необходимо измерять один раз в три года.

Лучшим вариантом проверить изоляцию, будет, произвести ее летом.

Стоит отметить, что в некоторых случаях, качество изоляции открытой проводки проверяется раз в год, и при соблюдении следующих условий:

  • Наружная проводка в частных домах и коттеджах;
  • На различных предприятиях использующим высокое напряжение и при наличии большого количества оборудования;
  • Для эксплуатируемого оборудования.

Для контрольных измерений сопротивлений изоляций, используют мегомметр. Проверка сопротивления изоляции в квартирах производится при напряжении 1000 В, кабели проверяются напряжением 2500 В.

Измерение сопротивления кабеля: последовательность работ

Измерительные работы по определению сопротивления изоляции токоведущих проводников, выполняются как индивидуально, так и в масштабах электроизмерительных лабораторий. Данную работу, выполняют мегомметром.

Какие виды мегомметров бывают:

  • Механические;
  • Электронные.

Механические устройства выполнены на основе генератора электрического тока, и измерительного устройства. Электронные модели могут при помощи программного обеспечения, подключаться к компьютеру.

В первую очередь, производится проверка устройства. Если провода устройства разомкнуты, то при проверке, стрелка должна стремиться к знаку бесконечности, если провода замкнуты, стрелка устройства должна быть в нулевом положении.

Далее, обязательно осуществляется проверка отсутствия напряжения на проводнике, и проводник заземляется.

Обратите внимание! Если измерения производятся в домашней электросети, то обязательно отсоединить все электроустройства.

После того, закрепляются щупы устройства на проводнике, и осуществляются измерительные работы. Данные о замерах, заносятся в протокол.

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры.

В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь. В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

​е

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Видео: измерение сопротивления изоляции



«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

    Добавить файлы …

    Нужна консультация? Звоните:

    +7(495) 146-67-66

    Отзывы о компании ООО «ИНТЕХ»:

    Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

    Как измерить сопротивление изоляции кабеля?

    Изоляция – это защита оборудования от прохождения электрического тока через него. При работе электрических установок их изолированность и конструкция подвергается воздействию окружающей среды, старению и износу в результате нагрева. Все это негативно отображается на работоспособности оборудования, поэтому важно время от времени проводить измерение сопротивления изоляции кабеля. Методику проведения замеров мы предоставили ниже.

    • Какие приборы используют?
    • Методика проведения испытаний
    • Как часто проводят замеры?
    • Кто проводит проверку и зачем это нужно?

    Какие приборы используют?

    Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

    Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

    Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

    Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

    Методика проведения испытаний

    Прежде чем осуществить измерение сопротивления изоляции проводов и кабелей следует выполнить следующие действия:

    1. Проверить состояние прибора. Для этого следует проверить направление стрелки при разомкнутых (стрелка показывает на бесконечность) и сомкнутых (показывает на ноль) проводах.
    2. Проверить отсутствие питания. Провод не должен быть под напряжением.
    3. Заземлить кабель, который будут испытывать.

    Измерение отличается в зависимости от классификации силовых линий, но эти отличия незначительные. Например, контрольный кабель имеет свою отличительную особенность: для того, чтобы измерить сопротивление, провод не нужно отсоединять от схемы.

    Изоляция приборов проверяется с помощью специальных устройств, к которым во время испытаний прикасаться запрещено. Показания следует снимать только тогда, когда стрелка прибора примет устойчивое положение. Измерение осуществляется в течение одной минуты. С электронными приборами дела обстоят быстрее и результат выводится сразу на экран. Все данные следует записать в блокнот.

    После того как все данные были получены, необходимо составить акт и протокол испытания. В первую очередь следует сравнить полученные значения с существующими нормами и требованиями. Затем сделать вывод: пригоден ли кабель для дальнейшей эксплуатации. И только после этого составить протокол измерения сопротивления изоляции кабеля. Образец протокола предоставлен на фото ниже:

    Более подробно о том, как пользоваться мегаомметром, вы можете узнать из нашей статьи!

    Как часто проводят замеры?

    В организациях небольших размеров сопротивление измеряют с периодичностью один раз в три года (согласно ГОСТу и ПТЭЭП). Изоляция электропроводки фиксируется в протоколе, в котором помимо замеров указывается и проверка исправности УЗО.

    Измерение сопротивления изоляции на объектах с повышенной опасностью должны проводиться каждый год. Это такие помещения, где присутствует повышенная влажность или высокая температура. На промышленных предприятиях такой замер позволит предотвратить или избежать остановки оборудования. После того как был осуществлен осмотр оборудования составляется специальный отчет, в котором указывается полностью состояние электроустановок.

    Измерение следует проводить согласно установленным срокам. Ведь благодаря этому можно заранее избежать различных аварийных ситуаций, которые могут иметь серьезные последствия. Также несвоевременная проверка несет за собой штрафы, которые накладывают соответствующие органы.

    Ниже представлена схема периодичности проверок в зависимости от классификации и категории помещения:

    Кто проводит проверку и зачем это нужно?

    Для того чтобы измерить сопротивление необходимо иметь специальное разрешение и доступ. Исходя из этого, кабель могут испытывать только специальные компании и организации, которые имеют квалифицированных сотрудников. Они должны пройти соответствующее обучение и получить требуемый разряд по электробезопасности.

    Проводить замер необходимо для того, чтобы заранее выявить повреждения в оборудовании. Ведь изоляция играет значительную роль в безопасности работы с электрооборудованием. Если кабель или провод поврежден, то значит электроустановка становится опасной при работе. Ведь провод или кабель могут загореться и стать причиной пожара. Если заранее проверить кабель на исправность изолирующего слоя, это предотвратит от таких неприятностей, как:

    • преждевременный выход из строя оборудования;
    • короткое замыкание проводки;
    • поражение током работника;
    • аварийные ситуации различного характера.

    Именно поэтому очень важно проводить измерение сопротивления изоляции кабеля. Напоследок рекомендуем просмотреть полезное видео по теме:

    Теперь вы знаете, как измерить сопротивление изоляции проводов и кабелей. Надеемся, предоставленная инструкция была для вас полезной и интересной!

    Наверняка вы не знаете:

    • Методика испытания кабельных линий повышенным напряжением
    • Измерение сопротивления петли фаза-ноль
    • Как правильно пользоваться мультиметром

    Защита кабелей и проводов

    Процедура проверки сопротивления изоляции,Люди используют проводники для передачи тока, поэтому они должны иметь низкое сопротивление. Тем не менее, люди используют изоляцию проводников, чтобы удерживать ее на проводах, поэтому она должна иметь высокое сопротивление. Как правило, для оценки целостности изоляции необходимы общие методы испытаний. Кроме того, производители кабелей проводят тесты сопротивления изоляции (IR) для обнаружения повреждения изоляции, определения качества изоляции и отслеживания производственных процессов изоляции.

    Что такое Меггер?

    Итак, сопротивление изоляции — это сопротивление утечке тока через поверхность изоляционного материала, окружающего проводник. Как правило, вы используете обычный омметр для проверки сопротивления изоляции. Однако он не может измерить небольшие изменения сопротивления. Поэтому вам нужен мегомметр, способный измерить даже самое маленькое изменение по шкале мегаом.

    Изображение: тестер сопротивления изоляции

    Мемметр проверяет сопротивление изоляции и сравнивает его с известными значениями. В случае высокой электрической изоляции вы видите, что катушка движется к бесконечности. С другой стороны, катушка указывает на минимальное сопротивление изоляции.

    Меры предосторожности при проведении проверки сопротивления изоляции

    При проведении проверки сопротивления изоляции необходимо соблюдать надлежащие меры предосторожности. В противном случае вы можете получить ошибочные показания изоляции.

    Изображение: инженеры-электрики испытывают электрооборудование

    Перед проверкой сопротивления изоляции
    • Прежде всего, проверьте мегомметр, работает ли он нормально. Проверьте все соединения. Теперь соедините две клеммы. Вы должны получить НУЛЕВОЕ отклонение. С другой стороны, он должен показывать бесконечное значение, когда клеммы не подключены.
    • Во-вторых, убедитесь, что кабели имеют этикетки на обоих концах.
    • В-третьих, выполните тест на непрерывность, чтобы убедиться в отсутствии случайного контакта в одних и тех же проводниках кабеля.
    • Наконец, убедитесь, что вы установили тестеры сопротивления изоляции на требуемое напряжение.

    При проверке сопротивления изоляции
    • При проверке заземления конец проводника не должен касаться. В противном случае он покажет неисправную изоляцию.

    Убедитесь, что провод заземления и другие разомкнутые цепи хорошего качества.

    Процедура проверки сопротивления изоляции – После завершения проверки сопротивления изоляции кабелей
    • Прежде всего, правильно подключите все провода.
    • Теперь проверьте, все ли треки, точки и сигналы дают хороший отклик.
    • Всегда проверяйте сигналы лично.

    Процедура проверки сопротивления изоляции – Требования безопасности при проверке изоляции кабеля
    • Прежде всего, отключите и разделите все электрооборудование.
    • Во-вторых, разряжайте все электрооборудование при подаче испытательного напряжения.
    • Не используйте тестеры сопротивления изоляции во взрывоопасной среде.
    • Кроме того, на изоляцию влияет влажность. Таким образом, никогда не проводите испытания сопротивления изоляции при влажности более 70%.
    • Также обязательно изолируйте тестовые кабели.
    • При выполнении теста вы получаете значения сопротивления изоляции в диапазоне температур от 20 до 30 градусов по Цельсию. Допустим, температура уменьшится на 10 градусов, значения сопротивления изоляции увеличатся в два раза. С другой стороны, при повышении температуры на 70 градусов значения сопротивления изоляции уменьшатся до 700 раз.
    • Если показания тестера изоляции сначала увеличиваются, а затем становятся постоянными, это означает, что изоляция в порядке. С другой стороны, если показания тестера сопротивления изоляции сначала увеличиваются, а вы замечаете тенденцию к снижению, это указывает на плохую изоляцию.

    Проверка кабеля мегомметром

    Изображение: электрический кабель

    По сути, проверка изоляции кабеля — это проверка целостности цепи. Итак, прежде чем углубляться в детали процесса проверки изоляции, давайте разберемся с основными подключениями мегомметра. Меггер состоит из трех подключений, а именно клеммы линии (L), клеммы заземления (E) и клеммы защиты (G).

    Теперь измерьте сопротивление между клеммами линии и заземления, и ток будет течь через катушку 1. Если вы хотите изолировать одно сопротивление от другого, вы должны использовать клемму Guard (G).

    Изображение: соединения мегомметра

    Источник: https://electrical-engineering-portal.com/measurement-of-insulation-resistance-1

    Процедура измерения сопротивления изоляции – Испытание изоляции сопротивление двухжильного кабеля

    Возможны две ситуации-

    1

    st сценарий: Проверка между одним из проводников и внешней оболочкой.

    Сначала подключите клемму мегомметра к одному из проводников.

    Во-вторых, подключите клемму заземления к проводу, обернутому (который соединен с другим проводником) вокруг оболочки кабеля.

    Теперь либо нажмите кнопку, либо поверните мегомметр. Будет течь ток, и будут показаны показания сопротивления. Обратите внимание на показания.

    Теперь он показывает измерение сопротивления изоляции между тестируемым проводником и внешней оболочкой. В этой комбинации проводник 1 и проводник 2 соединены последовательно и, кроме того, проводник 1 имеет последовательное соединение с внешней оболочкой. В таких случаях мегомметр измеряет сопротивление параллельно с вышеуказанной последовательной комбинацией. Это измеренное сопротивление находится между проводником и внешней оболочкой (включая оболочку первого проводника и оболочку кабеля).

    Изображение: конфигурация мегомметра для проверки изоляции между одним проводником и внешней оболочкой

    Источник: https://electrical-engineering-portal.com/measurement-of-insulation-resistance-1

    2 и сценарий: испытание только между жилой 2 и внешней оболочкой кабеля.

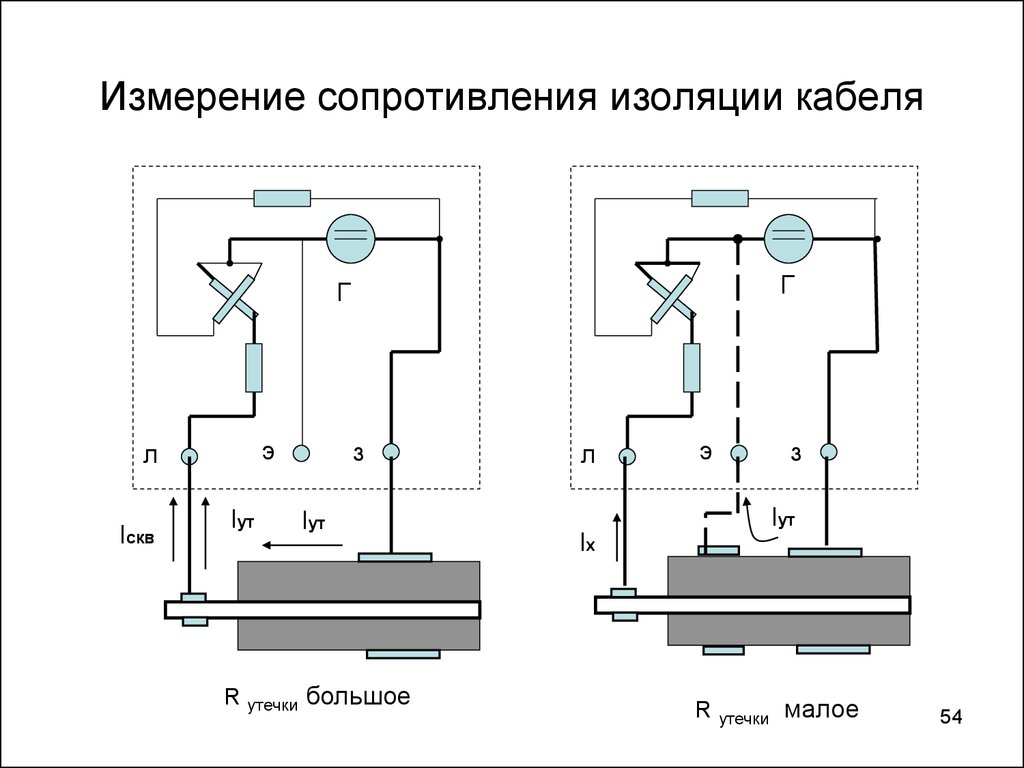

    В этом сценарии вы должны использовать Guard Terminal. Клемма защиты удаляет любую подключенную часть из цепи, чтобы вы могли измерять отдельное сопротивление между двумя точками. Если вы не используете защитную клемму, некоторый ток утечки будет проходить через проводник 2 в проводник 1, а затем в проводник 1 во внешнюю оболочку. Это приведет к ошибочным показаниям.

    Во-первых, соедините клемму Guard с проводником 1.

    Во-вторых, соедините линейную клемму с проводником 2.

    В-третьих, соедините клемму заземления с проводом вокруг оболочки кабеля.

    Теперь запустите мегомметр.

    Наконец, снимите показания.

    Теперь между двумя проводниками нет ни напряжения, ни тока, а сопротивление изоляции бесконечно. Ток будет проходить только через изоляцию второго проводника к проводу вокруг оболочки кабеля через оболочку кабеля. Таким образом, мегомметр будет показывать сопротивление исключительно между второй жилой и оболочкой кабеля. Он не покажет утечки тока через изоляцию первого проводника.

    Изображение: мегомметр с подключением к клемме Guard

    Источник: https://electrical-engineering-portal.com/measurement-of-insulation-resistance-1

    Сопротивление изоляции Процедура испытаний – Проверка сопротивления изоляции одножильного кабеля

    Сначала подсоедините защитную клемму к верхней части изолятора.

    Во-вторых, подключите проводник к клемме линии.

    В-третьих, заземлите контакт заземления.

    Теперь запустите мегомметр.

    Ток начинает течь. Обратите внимание на сопротивление. Он покажет показания от 35 до 100 мегаом.

    Поддерживайте контакт не менее 30–60 секунд.

    Допустимое значение сопротивления изоляции для электрического кабеля составляет 1 МОм на 1000 В.

    Процедура проверки сопротивления изоляции – результаты

    Если вы заметите значения сопротивления изоляции от 35 до 100 МОм, это хороший изолятор.

    Если вы хотите проверять значения сопротивления изоляции с течением времени, регулярно снимайте показания. Нанесите эти показания на график. Если вы заметили устойчивое снижение сопротивления изоляции, это свидетельствует о постепенном ослаблении кабелей и проводов. Этот тип периодических измерений является лучшим инструментом для измерения сопротивления изоляции, а не для выборочных испытаний.

    Заключение:

    Незначительная неисправность любого отдельного провода может привести к значительным материальным потерям, а также к гибели людей. Значит, нужно проводить профилактику. Кроме того, если вам нужна помощь с высококачественными кабельными сборками и жгутами проводов, свяжитесь с нами. Мы являемся известными производителями кабелей, занимающимися их широким спектром. Позвоните нам, и мы ответим вам в кратчайшие сроки.

    Испытание сопротивления изоляции кабеля — Руководство по электротехнике

    Испытания кабеля проводятся для определения постепенного износа с течением времени, для проведения приемочных испытаний после установки, для проверки сращиваний и соединений, а также для специальных ремонтных испытаний.

    Всегда целесообразно сначала провести испытание на измерение сопротивления изоляции кабеля, и, если полученные данные выглядят хорошо, приступить к испытанию на перенапряжение постоянного тока.

    Тестер сопротивления изоляции и сопротивления изоляции

    Пожалуйста, включите JavaScript

    Проверка сопротивления изоляции и напряжения

    После завершения теста на перенапряжение постоянного тока снова выполните тест сопротивления изоляции, чтобы убедиться, что кабель не был поврежден во время теста на перенапряжение постоянного тока.

    Сопротивление изоляции измеряется мегаомметром. Это неразрушающий метод определения состояния изоляции кабеля для проверки загрязнения из-за влаги, грязи или обугливания.

    Метод измерения сопротивления изоляции не позволяет измерить общую диэлектрическую прочность изоляции кабеля или слабых мест в кабеле. Как правило, для указанного номинального напряжения кабеля можно использовать следующие напряжения.

    • Отсоедините проверяемый кабель от другого оборудования и цепей, чтобы убедиться, что он не находится под напряжением.
    • Разрядить всю накопленную емкость в кабеле , заземлив его перед испытаниями, а также после завершения испытаний. Чтобы разрядить кабель, подключите заземление к кабелю и оставьте его подключенным не менее чем в четыре раза на время тестирования. Не прикасайтесь к кабелю, пока он полностью не разрядится.
    • Подсоедините клемму линии прибора к проверяемому проводнику.
    • Заземлите все остальные проводники вместе с оболочкой и землей. Подсоедините их к клемме заземления испытательного комплекта.
    • Аналогичным образом измерьте другие значения сопротивления изоляции между одним проводником и всеми остальными подключенными проводниками, между одним проводником и землей и т. д. Соединения показаны на рисунке ниже.
    • Защитная клемма мегомметра может использоваться для устранения последствий поверхностной утечки через открытую изоляцию на испытательном конце кабеля или обоих концов кабеля для утечки на землю. Защитная клемма предназначена для обхода тока, вызванного коронным разрядом и поверхностной утечкой вокруг мегомметра, так что коронный разряд и токи поверхностной утечки не включаются в показания теста.
    Соединения для проверки кабеля для измерения сопротивления изоляции.

    Измерения сопротивления изоляции следует проводить через равные промежутки времени, а записи вести для целей сравнения. Имейте в виду, что для корректного сравнения показания должны быть скорректированы до базовой температуры, например 20°C. Продолжающаяся тенденция к снижению указывает на ухудшение изоляции , даже если измеренные значения сопротивления превышают минимально допустимый предел.

    Кабельно-проводниковые установки находятся в самых разных условиях с точки зрения сопротивления изоляции. Эти условия зависят от многих видов используемых изоляционных материалов, номинального напряжения или толщины изоляции, а также от длины цепи, используемой для измерения.

    Кроме того, такие цепи обычно проходят на большие расстояния и могут подвергаться большим колебаниям температуры, что влияет на получаемые значения сопротивления изоляции. Клеммы кабелей и проводников также будут влиять на результаты испытаний, если они не будут чистыми и сухими или не будут защищены.

    Ассоциация инженеров по изолированным кабелям (ICEA) указывает минимальные значения сопротивления изоляции в своих спецификациях для различных типов кабелей и проводников. Эти минимальные значения предназначены для новых одножильных проводов и кабелей после испытания высоким напряжением переменного тока и основаны на испытательном потенциале постоянного тока 500 В, приложенном в течение 1 мин при температуре 60°F. Эти стандартные значения минимального сопротивления изоляции (IR) (для одножильного кабеля) основаны на следующей формуле:

    IR = K log 10 (D/d)

    Где IR в мегаомах на 1000 футов кабеля, K — константа для изоляционного материала, D — внешний диаметр проводника изоляции, а d — внутренний диаметр проводника.

    Испытание кабеля на перенапряжение постоянным током

    В прошлом этот тест широко использовался для приемки и обслуживания кабелей. Недавние исследования отказов кабелей показывают, что испытание на перенапряжение постоянным током может привести к большему повреждению некоторых кабелей, таких как полиэтилен с поперечными связями, чем польза, полученная от такого испытания.

    Может указывать на относительное состояние изоляции при напряжениях выше или вблизи рабочего уровня. Этот тест можно использовать для выявления ослабления изоляции кабеля, а также для устранения зарождающегося повреждения. Как правило, не рекомендуется использовать этот тест для анализа зарождающихся неисправностей, хотя некоторые инженеры-испытатели используют его для этой цели.

    Таким образом, следует предвидеть вероятность выхода из строя зарождающейся неисправности до и во время высоковольтного теста. О надвигающемся отказе кабеля обычно свидетельствуют внезапные изменения тока утечки, и до того, как изоляция будет повреждена, испытание можно остановить.

    Значения испытательного напряжения для испытаний постоянным током основаны на окончательном заводском испытательном напряжении, которое определяется типом и толщиной изоляции, размером проводников, конструкцией кабеля и применимыми отраслевыми стандартами.

    Испытательные значения постоянного тока, соответствующие заводским контрольным испытательным напряжениям переменного тока, указанным в отраслевых стандартах, обычно выражаются в виде отношения постоянного напряжения к переменному для каждой системы изоляции.

    Это отношение обозначается как K, которое при умножении на коэффициент приемочных испытаний 80 % и коэффициент технического обслуживания 60 % дает коэффициенты преобразования для получения испытательных напряжений постоянного тока для высоковольтных испытаний. Эти рекомендуемые коэффициенты преобразования тестового напряжения показаны в следующей таблице.

    Коэффициенты пересчета для испытаний постоянного тока Hi-Pot

    Кроме того, в стандарте IEEE 400.1–2007 перечислены значения напряжения для проведения приемо-сдаточных испытаний и эксплуатационных испытаний многослойных экранированных силовых кабелей в полевых условиях, которые показаны в Таблице 2.5.

    Испытательные напряжения для многослойных экранированных кабелей до 69 кВ Напряжение системы

    * Поддерживается в течение 15 мин.

    Примечание : По согласованию с поставщиками кабелей и принадлежностей могут быть рассмотрены напряжения выше перечисленных, до 80% BIL системы для испытаний при установке и техническом обслуживании. Когда оборудование, такое как трансформаторы, двигатели и т. д., подключено к кабельной цепи, проходящей испытание, напряжения ниже рекомендуемых значений могут использоваться для соблюдения ограничений, налагаемых подключенным оборудованием.

    При выборе правильного напряжения для существующих кабелей, находящихся в эксплуатации, необходимо учитывать множество факторов. Как правило, для существующих кабелей максимальные значения для технического обслуживания не должны превышать 60 % конечного заводского испытательного напряжения, а минимальное испытательное значение должно быть не менее постоянного эквивалента рабочего напряжения переменного тока. Тест Hi-Pot может быть проведен как тест ступенчатого напряжения, как описано далее.

    Тест зависимости напряжения от тока утечки (тест ступенчатого напряжения)

    В этом тесте напряжение повышается равными шагами, и между каждым этапом выдерживается время для стабилизации тока утечки.

    Ток относительно высок при приложении напряжения из-за тока заряда емкости и токов диэлектрической абсорбции. С течением времени эти переходные токи становятся минимальными, при этом остается постоянный ток, который является фактическим током утечки и очень небольшим током поглощения.

    На каждом шаге напряжения перед переходом к следующему шагу снимаются показания тока утечки. Обычно рекомендуется использовать не менее восьми равных ступеней напряжения с интервалом не менее 1–4 мин между каждой ступенью.

    Затем в виде кривой отображается зависимость тока утечки от напряжения. Пока эта кривая является линейной для каждого шага, система изоляции находится в хорошем состоянии.

    При некотором значении ступенчатого напряжения, если ток утечки начнет заметно увеличиваться, будет замечено увеличение наклона кривой, как показано на рисунке ниже. Испытание следует прекратить, как только будет замечено увеличение наклона. Если испытание продолжить за пределами этого испытательного напряжения, ток утечки возрастет еще быстрее, и может произойти немедленный пробой изоляции кабеля.

    Тестовый ток высокого напряжения ступенчатого напряжения.

    Максимальный допустимый ток утечки для новых кабелей можно определить по формуле ICEA для минимально допустимого сопротивления изоляции, рассмотренной ранее. Тогда формула для тока утечки может быть записана следующим образом:

    Где I L — ток проводимости или ток утечки, E — приложенное испытательное напряжение, K — удельное сопротивление изоляции, мОм на 1000 футов. при 60°F, D — диаметр над изоляцией и d — диаметр по проводнику.

    Тест зависимости тока утечки от времени

    Когда достигнуто конечное испытательное напряжение при проверке зависимости тока утечки от напряжения, его можно оставить включенным не менее чем на 5 минут, и можно построить график зависимости тока утечки от времени для фиксированных интервалов времени в виде ток утечки на этом этапе снижается от начального высокого значения до установившегося значения.

    Кривая для хороших кабелей, как правило, показывает постоянное снижение тока утечки в зависимости от времени или установившегося значения без какого-либо увеличения тока во время испытания. Эта кривая показана на следующем рисунке.

    Ток утечки в зависимости от времени.

    Испытание на перенапряжение в рабочем и непроходном режиме

    Испытание на перенапряжение можно проводить как испытание на перенапряжение в рабочем состоянии. В этом испытании напряжение постепенно прикладывается к заданному значению. Скорость нарастания испытательного напряжения поддерживается для обеспечения устойчивого тока утечки до тех пор, пока не будет достигнуто конечное испытательное напряжение.

    Обычно 1–1,5 мин считается достаточным для достижения конечного испытательного напряжения. После этого конечное испытательное напряжение может поддерживаться в течение 5 мин, и если нет резкого увеличения тока, достаточного для отключения испытательного комплекта, испытание успешно пройдено.

    Это испытание не обеспечивает тщательного анализа состояния кабеля, но дает достаточную информацию о том, соответствует ли кабель конкретным требованиям к прочности на пробой при высоком напряжении.

    Этот тип испытаний обычно проводится после установки и ремонта, когда сертифицируется только кабель, способный выдержать проверку на прочность без разрушения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
