ЗАРЯДКА ЛИТИЙ-ИОННЫХ АККУМУЛЯТОРОВ 18650

Цель этой статьи - научиться использовать обычные лабораторные блоки питания для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские "сверхэкономные" не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

  • PTC, защита от перегрева и, косвенно, по току.
  • CID, клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
  • PCB, плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

Защитные схемы настоятельно рекомендуются для некоторых типов литий-ионный аккумуляторов (например LiCoO2). Вот как эта плата установлена в литий-ионный АКБ.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите. Согласно документации, ток зарядки 1600 мA и напряжение 4.2 вольт.

Сам процесс состоит из двух этапов, первый - это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4. 20 V, начнется вторая стадия - постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока - это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в этом разделе). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Зарядные устройства для Li-ion/Ni-MH аккумуляторов

Зарядные устройства для Li-ion/Ni-MH аккумуляторов нужны для того, чтобы заряжать различные батареи для фонарей и не только. Есть множество различных видов таких изделий, так как и много видов самих аккумуляторов. И чтобы правильно выбрать и купить зарядное устройство для литий-ионных аккумуляторов, нужно разбираться в их видах и типах.

Типы зарядных устройства

Всего существует 3 типа зарядок:

  1. Простые. Самые дешёвые и простые зарядные устройства. При полной зарядке не отключается, что и является её главным минусом. Пользователь должен постоянно следить за процессом зарядки, так как перезаряд не идёт на пользу аккумуляторам. Это очень неудобно, а потому приобретать такую зарядку не стоит. Тем более, что у нас в наличии их и нет.
  2. Автоматические. Отличаются тем, что как только достигается полный заряд, отключаются. Автоматическое зарядное устройство для литий-ионных аккумуляторов сможет намного продлить их жизнь. Кроме того, в некоторых устройствах есть функция разряда. Покупать такие изделия стоит тем пользователям, которые просто хотят получить качественную зарядку батарей, но не нуждаются в широком функционале (измерения ёмкости или напряжения). Автоматические зарядные устройства для Li-ion/MH аккумуляторов помечаются буквой X.
  3. Интеллектуальные.
    В них есть определённый ряд дополнительных функций, которые позволяют не только зарядить аккумулятор, но и оценить его состояние, тем самым повысить срок его эксплуатации. Часто они также называются профессиональные зарядные устройства для аккумуляторов (литий-ионные и другие). Основной функционал: выбор режима, защита от перезаряда и переразряда, тестирование, разряд, регулировка силы тока, капельная зарядка. Помечаются умные зарядные устройства для Li-Ion аккумуляторов (и не только для этих) у компании Fenix буковкой C.

Другие характеристики зарядных устройств

Выбор нужно делать, основываясь не только на типе зарядки, но и других характеристик:

  1. Число одновременно заряжаемых аккумуляторов. Меняется по числу слотов под батареи. Количество заряжаемых аккумуляторов может быть от 1 до 4. Купить USB зарядное устройство для Ni-MH аккумуляторов (или для Li-Ion) стоит тогда, когда есть много устройств с подобными батареями.
  2. Независимые каналы заряда. Даже если портов несколько, то не все могут работать с аккумуляторами разных типов и с различными характеристиками. Так что если выбираете автоматические зарядные устройства для никель-металлгидридных аккумуляторов и литий-ионных батарей одновременно, то обязательно смотрите на этот параметр.
  3. Ток зарядки и разрядки. Если у этого параметра большая разница между максимальным и минимальным значением, то настройка значения силы тока будет точнее. И чем выше сам ток, тем быстрее будет производиться зарядка и разрядка. Но мощные модели нужны не всегда, так как это может привести к возгоранию и перегреву.

Ещё зарядно-разрядное устройство для Li-Ion аккумуляторов может иметь защиту от неправильного подключения полярности и защиту от перегрева. Это очень важно, если вы не хотите, чтобы по неосторожности с ним случились какие-то проблемы. Кроме того, иногда сама зарядка со вставленным аккумулятором может работать, как Power bank, чтобы заряжать другие устройства.

Покупайте на fenix-russia.ru

Fenix-russia.ru – официальный дилер известной компании Fenix. Поэтому если вам нужно купить USB зарядное устройство для Li-Ion аккумулятора в Москве, Санкт-Петербурге или другом городе, то вам стоит обратиться к нам. Низкая цена, большой выбор и только оригинальные изделия – если потребуется гарантия, то никаких проблем не возникнет. Кроме того, если вы не знаете какое именно купить USB зарядное устройство для никель-металлгидридных аккумуляторов, то обращайтесь в онлайн-чат или по номерам телефона. Наши специалисты легко подберут вам то, что вам точно подойдёт. Звоните или пишите уже сегодня, мы всегда рады клиентам.

Li-ion зарядные устройства и аккумуляторы

   Выходные в мае: 8 мая (сб) с 11 до 14:00, с9 по 12 мая не работаем!

Преобразователь адаптер с "прикуривателем" 220-12В Оснащен гнездом для автомобильного прикуривателя. Преобразователь или импульсный блок отличается способностью преобразовывать напряжение из 220В в 12 В. Модель разработана для использования внутри помещений, имеет положительную поля..

400 р.

Шнур питания Usb для зарядки фонарей Можно использовать вместе с обычным сетевым зарядным устройством с Usb выходами как дома , так и в авто. Подойдёт для большинства ручных и налобных фонарей со стандартным разъёмом.   Длина шнура: 50см ..

50 р.

Li-Ion аккумулятор Langni 4.2V (2шт) Отлично подойдут для фонарей, лазерных указок и других устройств с стандартом 18650. Энергетическая плотность повышена у этого типа аккумулятора. Характеристики: Напряжение питания: 4.2 V Рабочее напряжение: 2.75-4.2 V Длина: 66 мм Диам..

200 р.

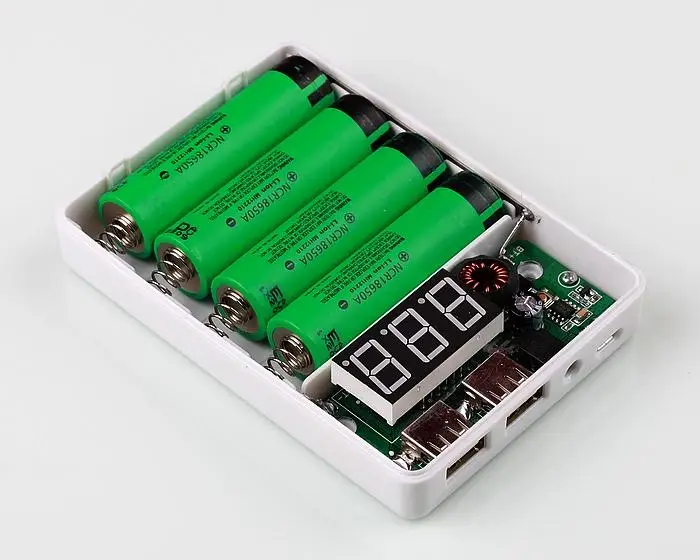

Power Вank зарядка на 4 аккумулятора Tomo V-4 отлично справляется со своими основными функциями — зарядкой других устройств, подзарядкой аккумуляторов. Индикатор адекватно демонстрирует состояние заряда батарей, показывает, когда к повербанку подключено внешнее питание и через какой порт или..

1,200 р.

Аккумулятор 18650 AVT 3.7v 3000mah 40A – емкостный и мощный аккумулятор. Один из популярных видов, который часто приобретают для вейпов и фонарей. Отлично подойдёт для самостоятельной сборки повербанка. Аккумулятор обладает емкостью в 3000 Mah, что позволяет использовать его без дозарядк..

350 р.

Аккумулятор Li-Ion  высокотоковый LG DBHE41865P 2500 mAh  Ресурс более 500 циклов заряда - разряда. Отлично подходят для ноутбуков, фонариков, powerbank, велофар, портативных зарядных power bank. Типоразмер: 18650  Ёмкость ном: 2500 mAч (проверено) Максимал..

250 р.

Аккумулятор Li-Ion 18650  UltraFire 1200 mAh 4.2V • модель:  Ultra Fire  • типоразмер аккумулятора: 18650;  • емкость: 1200 mAh; (проверено)  • емкость при токе разряда 1А: ~ 2100 мАч;  • максимальное напряжение при зарядке: 4. 2 В; &..

130 р.

Аккумулятор Li-Ion BRC 18650 Ultra Fire 4000mAh 3.7V Универсальная аккумуляторная батарея  отличается повышенной энергоемкостью и защитой от перезаряда (встроенный чип). Оптимальна для фонариков и гаджетов. Данный литиевый аккумулятор с защитой от перезаряда можно купить с доставкой ..

180 р.

Аккумулятор Samsung 18650  3.7V 1150 mAh Тип: Li-ion, незащищенный, плюсовой контакт плоский;  Маркировка: INR18650-25R;  Типоразмер: 18650;  Емкость: 1150 mAh; (проверено) Напряжение номинальное: 3,7В  Максимальное напряжение: 4,2В Максимальны. .

130 р.

Аккумулятор высокотоковый LG 18650 3000 mAh   Типоразмер: 18650  Ёмкость фактическая: около 2800 mAч (протестировано) полный заряд: 4,2 В  полный разряд: 2,5 В  Максимальный непрерывный разрядный ток - до 20 А   ..

300 р.

Батарейка солевая АА "ФАЗА" 1,5В Цена за 4шт  ..

50 р.

Батарейки AAA GP Super Типоразмер: AAA Вид элемента питания: алкалиновый Химический состав: щелочной элемент питания Номинальное напряжение: 1,5 В Продолжительный ток разряда (макс): 10 Ohms, 19,5 Нrs Размер: 10,5*44,5 мм Рабочая температура: от -30 до +50 °C Кол-во в заводской . .

120 р.

Блок питания 3-24В 3А регулируемый Удобная возможность не только заряжать устройства и аксессуары, но и регулировать мощность напряжения на выходе. Для этого адаптер оснащён специальной поворотной ручкой, обеспечивающей плавную регулировку, а электронное табло показывает пользователю показани..

1,000 р.

Зарядка на 4 аккумулятора Li-Ion    Количество одновременно заряжаемых аккумуляторов никак не влияет на ток заряда.  Время зарядки зависит от ёмкости аккумулятора. (каждый слот имеет отдельный процессор)   Тип заряжаемых аккумуляторов: Li-ion  Типо..

350 р.

Зарядное устройство Lii-202 Liitokala    Зарядное устройство LiitoKala Lii-202 - это зарядка на 2 аккумулятора со светодиодной индикацией уровня заряда, функцией Power Bank'а и двумя независимыми каналами. Основные характеристики и особенности LiitoKala Lii-202 : Д..

700 р.

Зарядное устройство Lii-PL4 LiitoKala  LiitoKala Lii-PL4 - универсальное автоматическое зарядное зарядное устройство на 4 канала для Ni-Mh/NiCd, Li-Ion и LiFePO4 аккумуляторов. В зарядном устройстве Liitokala Lii PL4 Вы можете самостоятельно выбирать ток заряда в диапазоне от 500 до 2000..

1,300 р.

Зарядное устройство для 18650 Li-Ion аккумулятора   Светодиодная индикация позволяет контролировать процесс заряда: Красный светодиод означает, что зарядка продолжается, зеленый - окончание заряда Зарядное устройство автоматически прекратит заряд по достижении аккумулятором макси. .

150 р.

Зарядное устройство для аккумулятора 18650   Совместимый аккумулятор: 16340, 14500, 17670, 18650 Число зарядных батарей: 1 Входное напряжение (В): 110-220 Выходное напряжение (В): 3.7V/450mA Размеры (см): 9.6 x 4 x 2.8 Вес нетто (кг): 0.045   Особенно..

150 р.

Зарядное устройство на 1 аккумулятор Универсальное одноканальное зарядное устройство Hong Dong для литий-ионных (Li-Ion) аккумуляторов формата 14500, 16340, 18650 и 26650. Дополнительно устройство оснащено выходным портом USB (тип A). Индикация полного заряда заряжаемого аккумулятора. ..

270 р.

Зарядное устройство сеть+авто 18650  Зарядное устройство H-281 предназначено для зарядки одного элемента питания стандарта 18650 от сети или прикуривателя автомобиля. Имеет комплект из 3-х устройств: - сетевое зарядное устройство,  - автомобильное зарядное устройство, ..

300 р.

Литиевый аккумулятор 18650 Hangliang 12000 mA/h Тип: 18650 Ток: 4,2 В     ..

180 р.

Литий ионный аккумулятор для фонаря    Формат 16340 Напряжение, В. 3.7 Ёмкость, mAh заявленная 1300 Тип литиевый   Данный Li-Ion аккумулятор 16340 можно купить с доставкой и выдачей в Чебоксарах, Оренбурге, Иркутске, Владивостаке.Улан-Удэ, Владимире, Яро..

120 р.

Литий-ионный аккумулятор 3.7V 4800mAh Microcosmos   Качественный увесистый аккумулятор      Данный Li-Ion аккумулятор 18650, можно купить с доставкой и выдачей в Пензе, Кемерово, Туле, Курске, Брянске, Белгороде, а так-же в других городах России. ..

200 р.

Литий-ионный аккумулятор Li-Ion 18650 NGY 3.7 В 6800 мАч     • модель: NGY  • типоразмер аккумулятора: LC 18650;  • емкость: 6800 мАч; (заявлено производителем)  • емкость при токе разряда 1А: ~ 2100 мАч;  • максимальное напряжение при за. .

130 р.

Шнур сетевой   Шнур сетевой предназначен для подключения к сети переменного тока (AC) с напряжением 220B аудио-, видеоаппаратуры, источников питания ноутбуков, игровых консолей и других приборов, имеющих штыревой сетевой разъем типа С8 (известен из-за его формы как "восьмёрка"). Данный с..

100 р.

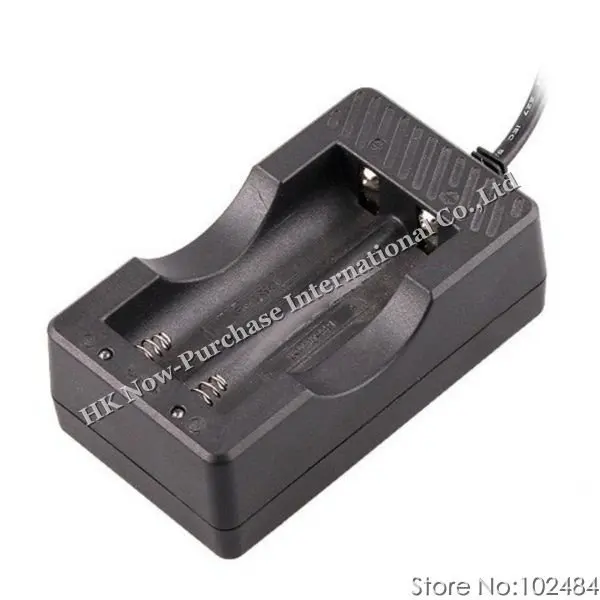

Зарядное устройство с проводом на 2 аккумулятора 18650   Цветовая индикация заряда. Может заряжать один аккумулятор.  Input: 100-240V Output: 4.2V DC 1000mA   Данное зарядное устройство для двух литиевых аккумуляторов, можно купить с д..

200 р.

Выходные в мае: 8 мая (сб) с 11 до 14:00, с9 по 12 мая не работаем!

Зарядное устройство для одного аккумулятора 18650. Зарядные устройства

Цель этой статьи — научиться использовать обычные лабораторные блоки питания для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

  • PTC , защита от перегрева и, косвенно, по току.
  • CID , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
  • PCB , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите. Согласно документации, ток зарядки 1600 мA и напряжение 4. 2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в этом разделе). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Схемы зарядных устройств

elwo.ru

Схемы индикаторов разряда li-ion аккумуляторов для определения уровня заряда литиевой батареи (например, 18650)

Что может быть печальнее, чем внезапно севший аккумулятор в квадрокоптере во время полета или отключившийся металлоискатель на перспективной поляне? Вот если бы можно было бы заранее узнать, насколько сильно заряжен аккумулятор! Тогда мы могли бы подключить зарядку или поставить новый комплект батарей, не дожидаясь грустных последствий.

И вот тут как раз рождается идея сделать какой-нибудь индикатор, который заранее подаст сигнал о том, что батарейка скоро сядет. Над реализацией этой задачи пыхтели радиолюбители всего мира и сегодня существует целый вагон и маленькая тележка различных схемотехнических решений — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

Внимание! Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Для предупреждения глубокого разряда необходимо вручную отключить нагрузку либо использовать контроллеры разряда.

Вариант №1

Начнем, пожалуй, с простенькой схемки на стабилитроне и транзисторе:

Разберем, как она работает.

Пока напряжение выше определенного порога (2.0 Вольта), стабилитрон находится в пробое, соответственно, транзистор закрыт и весь ток течет через зеленый светодиод. Как только напряжение на аккумуляторе начинает падать и достигает значения порядка 2.0В + 1.2В (падение напряжение на переходе база-эмиттер транзистора VT1), транзистор начинает открываться и ток начинает перераспределяться между обоими светодиодами.

Если взять двухцветный светодиод, то мы получим плавный переход от зеленого к красному, включая всю промежуточную гамму цветов.

Типовое различие прямого напряжения в двухцветных светодиодах составляет 0.25 Вольта (красный зажигается при более низком напряжении). Именно этой разницей определяется область полного перехода между зеленым и красным цветом.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Пока напряжение на аккумуляторе составляет 3.25В или более, горит зеленый светодиод. В промежутке между 3.00 и 3.25V к зеленому начинает подмешиваться красный — чем ближе к 3.00 Вольтам, тем больше красного. И, наконец, при 3V горит только чисто красный цвет.

Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА. Ну и, не исключено, что дальтоники не оценят эту задумку с меняющимися цветами.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Вот модифицированная схема:

Вариант №2

В следующей схеме использована микросхема TL431, представляющая собой прецизионный стабилизатор напряжения.

Порог срабатывания определяется делителем напряжения R2-R3. При указанных в схеме номиналах он составляет 3.2 Вольта. При снижении напряжения на аккумуляторе до этого значения, микросхема перестает шунтировать светодиод и он зажигается. Это будет сигналом к тому, что полный разряд батареи совсем близок (минимально допустимое напряжение на одной банке li-ion равно 3.0 В).

Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Вот таким образом:

Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 (R4) добиваемся зажигания светодиода в нужный нам момент.

Вариант №3

А вот простая схема индикатора разрядки li-ion аккумулятора на двух транзисторах:
Порог срабатывания задается резисторами R2, R3. Старые советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).

Вариант №4

Схема на двух полевых транзисторах, потребляющая в ждущем режиме буквально микротоки.

При подключении схемы к источнику питания, положительное напряжение на затворе транзистора VT1 формируется с помощью делителя R1-R2. Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его.

В определенный момент, по мере разряда аккумулятора, напряжение, снимаемое с делителя становится недостаточным для отпирания VT1 и он закрывается. Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Он открывается и зажигает светодиод. Свечение светодиода сигнализирует нам о необходимости подзаряда аккумулятора.

Транзисторы подойдут любые n-канальные с низким напряжением отсечки (чем меньше — тем лучше). Работоспособность 2N7000 в этой схеме не проверялась.

Вариант №5

На трех транзисторах:

Думаю, схема не нуждается в пояснениях. Благодаря большому коэфф. усиления трех транзисторных каскадов, схема срабатывает очень четко — между горящим и не горящим светодиодом достаточно разницы в 1 сотую долю вольта. Потребляемый ток при включенной индикации — 3 мА, при выключенном светодиоде — 0.3 мА.

Не смотря на громоздкий вид схемы, готовая плата имеет достаточно скромные габариты:

С коллектора VT2 можно брать сигнал, разрешающий подключение нагрузки: 1 — разрешено, 0 — запрещено.

Транзисторы BC848 и BC856 можно заменить на ВС546 и ВС556 соответственно.

Вариант №6

Эта схема мне нравится тем, что она не только включает индикацию, но и отрубает нагрузку.

Жаль только, что сама схема от аккумулятора не отключается, продолжая потреблять энергию. А жрет она, благодаря постоянно горящему светодиоду, немало.

Зеленый светодиод в данном случае выступает в роли источника опорного напряжения, потребляя ток порядка 15-20 мА. Чтобы избавиться от такого прожорливого элемента, вместо источника образцового напряжения можно применить ту же TL431, включив ее по такой схеме*:

*катод TL431 подключить ко 2-ому выводу LM393.

Вариант №7

Схема с применением так называемых мониторов напряжения. Их еще называют супервизорами и детекторами напряжения (voltdetector’ами). Это специализированные микросхемы, разработанные специально для контроля за напряжением.

Вот, например, схема, поджигающая светодиод при снижении напряжения на аккумуляторе до 3.1V. Собрана на BD4731.

Согласитесь, проще некуда! BD47xx имеет открытый коллектор на выходе, а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

Аналогичным образом можно применить любой другой супервизор на любое другое напряжение.

Вот еще несколько вариантов на выбор:

  • на 3.08V: TS809CXD, TCM809TENB713, MCP103T-315E/TT, CAT809TTBI-G;
  • на 2.93V: MCP102T-300E/TT, TPS3809K33DBVRG4, TPS3825-33DBVT, CAT811STBI-T3;
  • серия MN1380 (или 1381, 1382 — они отличаются только корпусами). Для наших целей лучше всего подходит вариант с открытым стоком, о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы — MN13801, MN13811, MN13821. Напряжение срабатывания определяется буквенным индексом: MN13811-L как раз на 3,0 Вольта.

Также можно взять советский аналог — КР1171СПхх:

В зависимости от цифрового обозначения, напряжение детекции будет разным:

Сетка напряжений не очень-то подходит для контроля за li-ion аккумуляторами, но совсем сбрасывать эту микросхему со счетов, думаю, не стоит.

Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в выключенном состоянии (единицы и даже доли микроампер), а также ее крайняя простота. Зачастую вся схема умещается прямо на выводах светодиода:

Чтобы сделать индикацию разряда еще более заметной, выход детектора напряжения можно нагрузить на мигающий светодиод (например, серии L-314). Или самому собрать простейшую «моргалку» на двух биполярных транзисторах.

Пример готовой схемы, оповещающей о севшей батарейке с помощью вспыхивающего светодиода приведен ниже:

Еще одна схема с моргающим светодиодом будет рассмотрена ниже.

Вариант №8

Крутая схема, запускающая моргание светодиода, если напряжение на литиевом аккумуляторе упадет до 3.0 Вольта:

Эта схема заставляет вспыхивать сверхяркий светодиод с коэффициентом заполнения 2.5% (т.е. длительная пауза — коротка вспышка — опять пауза). Это позволяет снизить потребляемый ток до смешных значений — в выключенном состоянии схема потребляет 50 нА (нано!), а в режиме моргания светодиодом — всего 35 мкА. Сможете предложить что-нибудь более экономичное? Вряд ли.

Как можно было заметить, работа большинства схем контроля за разрядом сводится к сравнению некоего образцового напряжения с контролируемым напряжением. В дальнейшем эта разница усиливается и включает/отключает светодиод.

Обычно в качестве усилителя разницы между опорным напряжением и напряжением на литиевом аккумуляторе используют каскад на транзисторе или операционный усилитель, включенный по схеме компаратора.

Но есть и другое решение. В качестве усилителя можно применить логические элементы — инверторы. Да, это нестандартное использование логики, но это работает. Подобная схема приведена в следующем варианте.

Вариант №9

Схема на 74HC04.

Рабочее напряжение стабилитрона должно быть ниже напряжение срабатывания схемы. Например, можно взять стабилитроны на 2.0 — 2.7 Вольта. Точная подстройка порога срабатывания задается резистором R2.

Схема потребляет от батареи около 2 мА, так что ее тоже надо включать после выключателя питания.

Вариант №10

Это даже не индикатор разряда, а, скорее, целый светодиодный вольтметр! Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Весь функционал реализован всего на одной-единственной микросхеме LM3914:

Делитель R3-R4-R5 задает нижнее (DIV_LO) и верхнее (DIV_HI) пороговые напряжения. При указанных на схеме значениях свечению верхнего светодиода соответствует напряжение 4.2 Вольта, а при снижении напряжения ниже 3х вольт, погаснет последний (нижний) светодиод.

Подключив 9-ый вывод микросхемы на «землю», можно перевести ее в режим «точка». В этом режиме всегда светится только один светодиод, соответствующий напряжению питания. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности.

В качестве светодиодов нужно брать только светодиоды красного свечения , т.к. они обладают самым малым прямым напряжением при работе. Если, например, взять синие светодиоды, то при севшем до 3х вольт аккумуляторе, они, скорее всего, вообще не загорятся.

Сама микросхема потребляет около 2.5 мА, плюс 5 мА на каждый зажженный светодиод.

Недостатком схемы можно считать невозможность индивидуальной настройки порога зажигания каждого светодиода. Можно задать только начальное и конечное значение, а встроенный в микросхему делитель разобьет этот интервал на равные 9 отрезков. Но, как известно, ближе к концу разряда, напряжение на аккумуляторе начинает очень стремительно падать. Разница между аккумуляторами, разряженными на 10% и 20% может составлять десятые доли вольта, а если сравнить эти же аккумуляторы, только разряженненные на 90% и 100%, то можно увидеть разницу в целый вольт!

Типичный график разряда Li-ion аккумулятора, приведенный ниже, наглядно демонстрирует данное обстоятельство:

Таким образом, использование линейной шкалы для индикации степени разряда аккумулятора представляется не слишком целесообразным. Нужна схема, позволяющая задать точные значения напряжений, при которых будет загораться тот или иной светодиод.

Полный контроль над моментами включения светодиодов дает схема, представленная ниже.

Вариант №11

Данная схема является 4-разрядным индикатором напряжения на аккумуляторе/батарейке. Реализована на четырех ОУ, входящих в состав микросхемы LM339.

Схема работоспособна вплоть до напряжения 2 Вольта, потребляет меньше миллиампера (не считая светодиода).

Разумеется, для отражения реального значения израсходованной и оставшейся емкости аккумулятора, необходимо при настройке схемы учесть кривую разряда используемого аккумулятора (с учетом тока нагрузки). Это позволит задать точные значения напряжения, соответствующие, например, 5%-25%-50%-100% остаточной емкости.

Вариант №12

Ну и, конечно, широчайший простор открывается при использовании микроконтроллеров со встроенным источником опорного напряжения и имеющих вход АЦП. Тут функционал ограничивается только вашей фантазией и умением программировать.

Как пример приведем простейшую схему на контроллере ATMega328.

Хотя тут, для уменьшения габаритов платы, лучше было бы взять 8-миногую ATTiny13 в корпусе SOP8. Тогда было бы вообще шикарно. Но пусть это будет вашим домашним заданием.

Светодиод взят трехцветный (от светодиодной ленты), но задействованы только красный и зеленый.

Готовую программу (скетч) можно скачать по этой ссылке.

Программа работает следующим образом: каждые 10 секунд опрашивается напряжение питания. Исходя из результатов измерений МК управляет светодиодами с помощью ШИМ, что позволяет получать различные оттенки свечения смешением красного и зеленого цветов.

Свежезаряженный аккумулятор выдает порядка 4.1В - светится зеленый индикатор. Во время зарядки на АКБ присутствует напряжение 4.2В, при этом будет моргать зеленый светодиод. Как только напряжение упадет ниже 3.5В, начнет мигать красный светодиод. Это будет сигналом к тому, что аккумулятор почти сел и его пора заряжать. В остальном диапазоне напряжений индикатор будет менять цвет от зеленого к красному (в зависимости от напряжения).

Вариант №13

Ну и на закуску предлагаю вариант переделки стандартной платы защиты (их еще называют контроллерами заряда-разряда), превращающий ее в индикатор севшего аккумулятора.

Эти платы (PCB-модули) добываются из старых батарей мобильных телефонов чуть ли не в промышленных масштабах. Просто подбираете на улице выброшенный аккумулятор от мобилы, потрошите его и плата у вас в руках. Все остальное утилизируете как положено.

Внимание!!! Попадаются платы, включающие защиту от переразряда при недопустимо низком напряжении (2.5В и ниже). Поэтому из всех имеющихся у вас плат необходимо отобрать только те экземпляры, которые срабатывают при правильном напряжении (3.0-3.2V).

Чаще всего PCB-плата представляет собой вот такую схемку:

Микросборка 8205 — это два миллиомных полевика, собранных в одном корпусе.

Внеся в схему некоторые изменения (показаны красным цветом), мы получим прекрасный индикатор разряда li-ion аккумулятора, практически не потребляющий ток в выключенном состоянии.

Так как транзистор VT1.2 отвечает за отключение зарядного устройства от банки аккумулятора от при перезаряде, то он в нашей схеме лишний. Поэтому мы полностью исключили этот транзистор из работы, разорвав цепь стока.

Резистор R3 ограничивает ток через светодиод. Его сопротивление необходимо подобрать таким образом, чтобы свечение светодиода было уже заметным, но потребляемый ток еще не был слишком велик.

Кстати, можно сохранить все функции модуля защиты, а индикацию сделать с помощью отдельного транзистор, управляющий светодиодом. То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

Вместо 2N3906 подойдет любой имеющийся под рукой маломощный p-n-p транзистор. Просто подпаять светодиод напрямую не получится, т.к. выходной ток микросхемы, управляющий ключами, слишком мал и требует усиления.

Пожалуйста, учитывайте тот факт, что схемы индикаторов разряда сами потребляют энергию аккумулятора! Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд.

Как, наверное, не сложно догадаться, схемы могут быть использованы и наоборот — в качестве индикатора заряда.

electro-shema.ru

Li-ion и Li-polymer аккумуляторы в наших конструкциях


Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше - 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

Основные характеристики литиевых аккумуляторов

Есть два основных типа литиевых аккумуляторов: Li-ion и Li-polymer.
Li-ion - литий-ионная батарея, Li-polymer - литий-полимерная батарея.
Отличие их в технологии изготовления. Li-ion имеют жидкий или гелевый электролит, а Li-polymer - твердый.
Это отличие повлияло на диапазон рабочих температур, немного на напряжение и на форму корпуса, которую можно придать готовому изделию. Ещё - на внутреннее сопротивление, но тут много зависит от качества изготовления.
Li-ion: -20 … +60°C; 3,6 V
LI-polymer: 0 .. +50°С; 3,7 V
Для начала надо разобраться, что это за вольты такие.
Производитель пишет нам 3,6 V, но это среднее напряжение. Обычно в даташитах пишут диапазон рабочих напряжений 2,5 V … 4,2 V.
Когда я первый раз столкнулся с литиевыми аккумуляторами, то долго изучал даташиты.
Ниже представлены их графики разряда при разных условиях.

Рис. 1. При температуре +20°C


Рис. 2. При разных температурах эксплуатации

Из графиков становится понятно, что рабочее напряжение при разряде 0,2С и температуре +20°C составляет 3,7 V … 4,2 V. Безусловно, батареи можно соединить последовательно и получить нужное нам напряжение.
На мой взгляд очень удобный диапазон напряжений, который подходит под многие конструкции, где используется 4,5V - они прекрасно работают. Да и соединив их 2 шт. получим 8,4 V, а это почти 9 V. Я их ставлю во все конструкции, где идёт батарейное питание и уже забыл, когда последний раз покупал батарейки.

Есть у литиевых аккумуляторов нюанс: их нельзя заряжать выше 4,2 V и разряжать ниже 2,5 V. Если разрядить ниже 2,5 V, восстановить не всегда удается, а выкидывать жалко. Значит, нужна защита от сверхразряда. Во многих батареях она уже встроена в виде мелкой платы, и её просто не видно в корпусе.

Схема защиты аккумулятора от сверхразряда

Бывает, попадаются аккумуляторы без защиты, тогда приходится собирать самому. Сложности это не представляет. Во-первых есть ассортимент специализированных микросхем. Во-вторых, кажется есть собранные модули у китайцев.

А в-третьих, мы рассмотрим, что можно собрать по теме из подножных материалов. Ведь не у всех есть в наличии современные чипы или привычка отовариваться на АлиЭкспресс.
Я пользуюсь вот такой суперпростой схемой многие годы и ни разу аккумулятор не вышел из строя!


Рис. 3.
Конденсатор можно не ставить, если нагрузка не импульсная и стабильно потребляющая. Диоды любые маломощные, их количество надо подобрать по напряжению отключения транзистора.
Транзисторы я применяю разные, в зависимости от наличия и тока потребления устройства, главное чтоб напряжение отсечки было ниже 2,5 V, т.е. чтоб он открылся от напряжения аккумулятора.

Настраивать схему лучше на монтажке. Берём транзистор и подавая на затвор напряжение через резистор сопротивлением 100 Ом … 10 К, проверяем напряжение отсечки. Если оно не более 2,5 V, то экземпляр годен, далее подбираем диоды (количество и иногда тип), чтобы транзистор начинал закрываться при напряжении примерно 3 V.
Теперь подаем напряжение от БП и проверяем чтобы схема срабатывала при напряжении примерно 2,8 - 3 V.
Иными словами, если напряжение на аккумуляторе опустится ниже порогового, которые мы установили, то транзистор закроется и отключит нагрузку от питания, предотвратив тем самым вредный глубокий разряд.

Особенности процесса зарядки литиевого аккумулятора

Что ж, наш аккумулятор разрядился, теперь пора его безопасно зарядить.
Как и с разрядкой, с зарядкой тоже не всё так просто. Максимальное напряжение на банке должно быть не более 4,2 V ±0.05 V! При превышении этого значения литий переходит в металлическое состояние и может произойти перегрев, возгорание и даже взрыв аккумулятора.

Заряд аккумуляторов осуществляется по достаточно простому алгоритму: заряд от источника постоянного напряжения 4.20 Вольт на элемент, с ограничением тока в 1С.
Заряд считается завершенным, когда ток упадет до 0.1-0.2С. После перехода в режим стабилизации напряжения при токе в 1С, аккумулятор набирает примерно 70-80% емкости. Для полной зарядки необходимо время около 2-х часов.
К зарядному устройству предъявляются достаточно жесткие требования по точности поддержания напряжения в конце заряда, не хуже ±0.01 Вольт на банку.

Обычно схема ЗУ имеет обратную связь - автоматически подбирается такое напряжение, чтобы ток, проходящий через аккумулятор, был равен необходимому. Как только это напряжение становится равно 4.2 Вольтам (для описываемого аккумулятора), больше поддерживать ток в 1С нельзя - далее напряжение на аккумуляторе возрастёт слишком быстро и сильно.

В этот момент аккумулятор заряжен обычно на 60%-80%, и для зарядки остальных 40%-20% без взрывов ток требуется снизить. Проще всего это сделать, поддерживая постоянное напряжение на аккумуляторе, и он сам возьмет такой ток, который ему необходим.
При снижении этого тока до 30-10 мА аккумулятор считается заряженным.

Для иллюстрации всего вышеописанного привожу график заряда, снятый с подопытного аккумулятора:


Рис. 4.
В левой части графика, подсвеченной синим, мы видим постоянный ток 0.7 А, в то время как напряжение постепенно поднимается с 3.8 В до 4.2 В.
Также видно, что за первую половину заряда аккумулятор достигает 70% своей емкости, в то время как за оставшееся время - всего 30%.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 Ч емкость аккумулятора)/h или (0.1 Ч емкость аккумулятора)/h соответственно.

Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 Ч 720mAh/h = 360 мА, это относится и к разряду.

Зарядные устройства для литиевых аккумуляторов

У китайцев можно заказать по почте с бесплатной доставкой модули зарядных устройств. Модули контроллера зарядки TP4056 с гнездом мини-USB и защитой можно взять очень недорого.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317


Рис. 5.
Схема с применением LM317 обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.
Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

LM317 надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054


Рис. 6.
Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).

Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I - ток заряда в Амперах, R - сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.

Рис. 8.
Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных - к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и ак

datagor.ru

Плата защиты Li-ion вместо зарядного устройства?

На форумах частенько советуют использовать плату защиты от какого-либо литиевого аккумулятора (или, как ее еще называют, PCB-модуль) в качестве ограничителя заряда. То есть сделать зарядное устройство для литий-ионного аккумулятора из платы защиты.

Логика такова: по мере заряда напряжение на Li-ion аккумуляторе возрастает и как только оно достигнет определенного уровня, плата защиты сработает и прекратит зарядку.

Этот принцип, например, применен в схеме зарядки для фонарика, которая то и дело всплывает в интернетах:

На первый взгляд данное решение выглядит вполне логично, не так ли? Но если копнуть немного глубже, то оказывается минусов гораздо больше, чем плюсов.

Мы не будем заострять внимание на том, что в качестве источника зачем-то выбран 8-вольтовый блок питания. Уверен, это сделано для того, чтобы на R1 рассеивалось целых 10 Вт мощности. Резистор будет греть вашу квартиру долгими зимними вечерами.

Вместо этого присмотримся к значению порогового напряжения, при котором срабатывает защита от перезаряда. Элементом, задающим этот порог, является специализированная микросхема.

Первый минус

В платах защиты применяют микросхемы разных типов (подробнее об этом читайте в этой статье), наиболее распространенные из них представлены в таблице:

Нормальным значением, до которого заряжают литий-ионный аккумулятор является 4.2 Вольта. Однако, как можно видеть из таблицы, большинство микросхем заточены под несколько… эээ… завышенное напряжение.

Это объясняется тем, что платы защиты рассчитаны на срабатывание при возникновении аварийной ситуации для предотвращения закритических режимов работы аккумулятора. Таких ситуаций при нормальной эксплуатации батарей вообще быть не должно.

Редкие перезаряды литиевого аккумулятора до напряжения, например, 4.35В (микросхема SA57608D), наверное, не приведут к каким-либо фатальным последствиям, но это не означает, что так будет всегда. Кто знает, в какой момент это приведет к выделению металлического лития из гелевого электролита, ведущего к неизбежному замыканию электродов и выходу аккумулятора из строя?

Уже одного этого обстоятельства достаточно чтобы отказаться от использования плат защиты в качестве контроллера зарядного устройства. Но если вам этого мало, читайте дальше.

Второй минус

Второй момент, на который обычно мало кто обращает внимание — это кривая заряда Li-ion аккумуляторов. Давайте освежим ее в памяти. На графике ниже показан классический профиль заряда CC/CV, что расшифровывается как Constant Current / Constant Voltage (постоянный ток/постоянное напряжение). Такой способ заряда уже стал стандартом и большинство нормальных зарядных устройств старается его обеспечивать.

Если внимательно посмотреть на график, то можно заметить, что при напряжении на аккумуляторе в 4.2В, он еще не набрал свою полную емкость.

В нашем примере, максимальная емкость аккумулятора равна 2.1А/ч. В тот момент, когда напряжение на нем станет равным 4.2 Вольта, он оказывается заряжен всего лишь до 1.82 А/ч, что составляет 87% от своей макс. емкости.

И именно в этот момент плата защиты сработает и прекратит зарядку.

Даже если ваша плата сработывает при 4.35V (предположим, она собрана на микросхеме 628-8242BACT), это не изменит ситуацию коренным образом. Из-за того, что ближе к окончанию зарядки напряжение на аккумуляторе начинает возрастать очень быстро, разница в набранной емкости при 4.2В и 4.35В едва ли составит более нескольких процентов. А при использовании такой платы вы еще и сокращаете срок службы аккумулятора.

Выводы

Итак, резюмируя все вышесказанное, можно смело утверждать, что применять платы защиты (PCM-модули) вместо зарядки для литиевых аккумуляторов крайне нежелательно.

Во-первых, это приводит к постоянному превышению пределельно допустимого напряжения на аккумуляторе и, соответственно, снижению срока его службы.

Во-вторых, из-за особенностей процесса зарядки li-ion, применение платы защиты в качестве контроллера заряда не позволит использовать полную емкость литий-ионного аккумулятора. Заплатив за аккумуляторы емкостью 3400 мА/ч, вы сможете использовать не более 2950 мА/ч.

Для полноценной и безопасной зарядки литиевых аккумуляторов лучше всего применять специализированные микросхемы. Наиболее популярной на сегодняшний день является TP4056. Но с этой микросхемой нужно быть осторожным, она не имеет защиты от дурака переполюсовки.

Схема зарядного устройства на микросхеме TP4056, а также другие проверенные схемы зарядников для Li-ion аккумуляторов мы рассматривали в этой статье.

Пользуйтесь литиевыми аккумуляторами правильно, не нарушайте рекомендованные производителем режимы заряда и они выдержат не менее 800 циклов заряд/разряд.

Помните, что даже при самой идеальной эксплуатации, литий-ионные аккумуляторы подвержены деградации (необратимой потери емкости). Также они имеют довольно большой саморазряд, равный примерно 10% в месяц.

electro-shema.ru

Схемы контроллеров заряда-разряда Li-ion аккумуляторов и микросхемы модулей защиты литиевых батарей

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует . Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2.3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Схемы правильных зарядок для литиевых аккумуляторов приведены в этой статье.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

electro-shema.ru

Литиевые аккумуляторы 18650 — особенности эксплуатации, напряжение и методы зарядки

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Устройство li-ion аккумулятора 18650

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB . Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

  • Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
  • Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
  • Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
  • Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
  • Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

  1. ICR катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
  2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
  3. INR катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
  4. NCR специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы - I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

  • У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
  • Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
  • Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

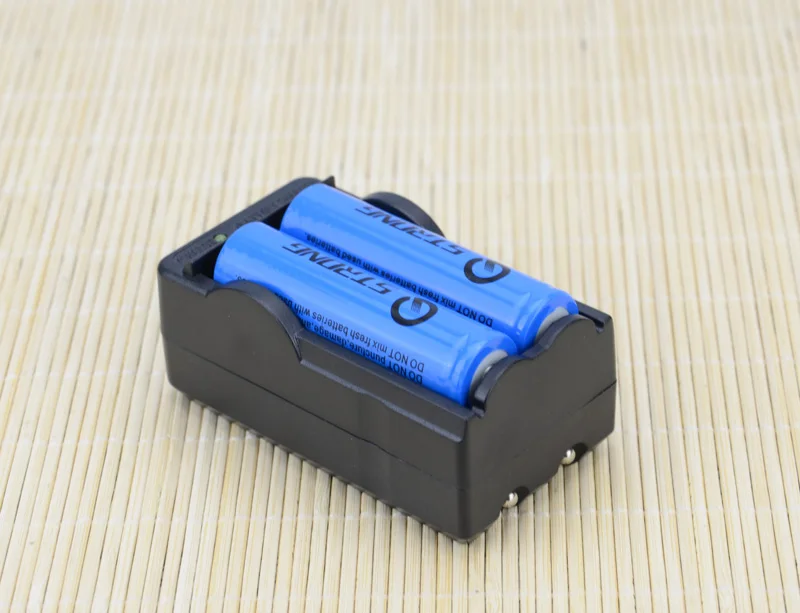

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

  • Источник энергии быстро разряжается.
  • Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

batts.pro

Простая зарядка Li-ion аккумуляторов - IT-блог

Привет. Есть у меня замечательный китайский фонарик с линзой. Светит отлично. Работает на одном Li-ion аккумуляторе форм-фактора 18650. Не так давно досталось мне несколько таких же живых аккумуляторов 18650 от сдохшей ноутбучной батареи. Так как аккумов стало много, надо было что-то делать с зарядкой этого хозяйства. Штатная зарядка от фонарика показалась мне очень подозрительной и неудобной. Откидная вилка для включения в сеть 220 короткая и не в каждую розетку подойдет, да еще и постоянно выпадает из настенной розетки. Шлак короче. В связи с тем что в последнее время руки чешутся что-то попаять, то очень захотелось мне намутить зарядку собственную.
Чуть погуглил и нашел дешевенький китайский контроллер заряда Li-ion аккумуляторов с минимумом обвеса.
В общем взят был за основу QX4054 в корпусе SOT-23-5. Даташит на китайском внизу поста. Есть похожие контроллеры от Linear Technology LT4054 , но ценник на них мне показался не гуманным да и где купить их в Украине я не нашел.(

Что умеет. Судя из того что удалось выяснить из даташита, умеет заряжать аккумуляторы током до 800mA и путем гашения подцепленого к нему светодиода отображать окончание зарядки. Заканчивает процесс заряда аккумулятора при достижении напряжения 4.2Вольт либо есть зарядниый ток опустился до 25mA.

Такая вот букашенция. Привожу примерное описания выводов контроллера:

VCC - Понятно. Питание 4,5 - 6,5 Вольт.
GND - Общий вывод. То есть «земля».
PROG - Вывод для программирования тока заряда.
CHRG - Индикация окончания заряда.
BAT - Поключение плюсового вывода батареи.

Скажу стразу, что в процессе работы QX4054 греется достаточно сильно. Поэтому при расчете тока заряда, я выбрал значение 500mA. Номинал резистора при этом составляет 2кОм.
Формула для расчета очень простая и есть в даташите, но приведу ее и здесь.
I bat = (V prog /R prog )*1000

Где:
I bat - ток заряда в Амперах.
V prog - Берется из даташита и равно 1В
R prog - Сопротивление резистора в Омах.

Подставляем наши 0.5 Ампера: R prog = (V prog /0.5)*1000.
Итого 2000 Ом. Меня это устраивает.
К сожалению этот контроллер не имеет защиты от неправильного включения аккумулятора, и если в рабочем состоянии перепутать полярность подключаемого аккумулятора, то QX4054 за секунду превращается в дым. Поэтому пришлось чуть доработать типовую схему включения. От идеи защитного диода пришлось отказаться, так как я побоялся что падение напряжения на диоде в 0.5 вольта приведет к перезаряду или же каким-то другим последствиям. Поэтому пошел путем включения защитного диода и самовосстанавливающегося предохранителя.
Не знаю насколько такой вариант технически правилен, но он спасает контроллер от выгорания. Плюс есть индикация ошибки подключения. Собственно схема ниже.

Печатку разводил под свой отсек для батарей 18650. Так что для заряда батарей в других форматах, перерисовывайте для себя. Печатная плата в diptrace без заливки:

С заливкой:

Вид сверху:

Травим платку, любым удобным для вас способом. Я, как обычно, делаю печатки при помощи пленочного фоторезиста.

Собираем.Вид почти готовой зарядки без корпуса. В наладке зарядка не нуждается. Правильно собранное устройство работает сразу. Подключаем источник питания 5В, вставляем разряженый аккумулятор и наблюдаем процесс зарядки.

При ошибочном подключении аккумулятора, загорается красный светодиод ошибки.

Осталось подыскать или склеить корпус для зарядки, и можно спокойно эксплуатировать. В качестве корпуса планирую использовать пластик из сгоревшего ноутбучного блока питания.
Если не полениться и добавить в схему линейный стабилизатор типа LM7805, то получится более универсальная зарядка с возможностью использовать различные блоки питания от 6 до 15 вольт. Если придется делать себе еще одну то пожалуй сделаю с LM7805.

Для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские "сверхэкономные" не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

  • PTC , защита от перегрева и, косвенно, по току.
  • CID , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
  • PCB , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите . Согласно документации, ток зарядки 1600 мA и напряжение 4.2 вольт.

Сам процесс состоит из двух этапов, первый - это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия - постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока - это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Аккумуляторы 18650 используются в качестве основных источников питания во многих портативных электронных устройствах. Преимущество перезаряжаемых изделий заключается в том, что одно устройство может работать в течение нескольких лет.

К сожалению, такие батарейки не лишены недостатков. Наиболее заметными минусами таких изделий является высокая стоимость и зависимость от зарядных приборов, которые также стоят немалых денег.

Содрежание

Зарядное устройство 18650 на 2 - 4 аккумулятора

Приобрести зарядное устройство для аккумулятора 18650 не составит большого труда. Главное на что следует обратить внимание при выборе такого устройства – это количество отсеков для размещения батарей.

Как правило, такие приборы позволяют одновременно заряжать от 2 до 4 цилиндрических аккумуляторов. Самые недорогие устройства могут быть рассчитаны только на 1 изделие.

Питание зарядного устройства осуществляется от электрической сети 220 В, при этом на выходные контакты прибора подаётся напряжения около 5 В с силой тока от 0,5 до 2,0 А.

Все изделия имеют прочный пластмассовый корпус, с одной стороны которого располагаются отсеки для установки аккумуляторов.

Одним из самых недорогих устройств для зарядки аккумуляторов 18650 является ЗУ Fikida. Такое изделие оснащается 4 слотами, которые расположены в компактном пластиковом корпусе. Низкая стоимость изделия обусловлена снижением издержек при изготовлении.

В отличие от классических ЗУ, питание которых осуществляется от электрической сети 220 В, Fikida позволяет эффективно осуществлять восстановление батарей от usb разъёма. Благодаря такой технической особенности также удалось максимально снизить габариты и вес устройства.

Существенно увеличен и эксплуатационный срок работы ЗУ. Прибор может работать от универсального usb адаптера, а также от соответствующего вывода компьютера или ноутбука.

Универсальные зарядные устройства

Универсальными устройствами можно заряжать различные li ion батареи. Многие приборы этого класса имеют корпуса на 6 слотов, что позволяет одновременно установить большое количество аккумуляторов.

Такие устройства стоят дороже обычных изделий, но благодаря интеллектуальной схеме, не требуется дополнительно осуществлять настройку таких приборов. Достаточно установить батареи в слоты и умное изделие самостоятельно подберёт режим восстановления аккумулятора.

Приобрести универсальные устройства можно в магазинах, где продаются АКБ и зарядные устройства для них, а также на торговых площадках в интернете. При выборе следует обращать внимание на отсутствие механических повреждений корпуса и упаковки таких изделий.

Отдавать предпочтение следует продукции европейского производства. Несмотря на более высокую цену, такие изделия могут оснащаться дополнительными функциями, способными продлить срок службы аккумуляторных батареек. Например, приборы с функцией разряда снижают напряжение на выводах батареи до 0,9 вольт, что позволяет эффективно бороться с таким негативным явлением, как эффект памяти.

Полупрофессиональные зарядные станции

Если зарядное устройство для аккумулятора 18650 необходимо для ежедневного применения, то для того чтобы обеспечить максимальный уровень качества восстановления перезаряжаемых источников питания, рекомендуется приобрести полупрофессиональную зарядную станцию. Практически все модели приборов этого класса имеют интеллектуальное управление и рассчитаны на одновременную зарядку до 8 аккумуляторных батареек.

Одним из таких зарядных устройств для литиевых аккумуляторов является Polo P10. Зарядник этой модели рассчитан на одновременную установку 8 аккумуляторов типа 18650. Прибор позволяет в автоматическом режиме осуществлять зарядку батарей различных марок.

После того как аккумулятор будет восстановлен на 100% подача электричества полностью прекратится. Отсутствие перезаряда и перегрева батареек положительно сказывается на их эксплуатации. Несмотря на наличие большого количества слотов и интеллектуальной системы, прибор стоит относительно недорого, а единственным недостатком Polo P10 можно назвать только отсутствие дисплея.

Зарядное устройство Golisi S4 также относится к категории полупрофессиональных приборов, но в отличие от Polo P10 такое изделие имеет всего 4 слота для зарядки батарей. По остальным параметрам ЗУ этой модели не уступает вышеописанному заряднику. К несомненным плюсам Golisi S4 можно отнести:

  • Наличие цифрового дисплея.
  • Максимальный зарядный ток в слоте – 2 А (при зарядке 1 аккумулятора).
  • Универсальность.
  • Можно осуществлять зарядку от источника тока напряжением 12 Вольт.

Недостатком такого устройства можно назвать только относительно высокую стоимость, например, Polo P10 обойдётся в 3 раза дешевле.

В общем, обзор таких изделий может занимать не одну страницу, но даже среди перечисленных приборов можно сделать достойный выбор.

Самодельные зарядные устройства

При наличии минимальных навыков обращения с паяльником и радиодеталями, а также необходимых компонентов и свободного времени, можно самостоятельно изготовить зарядное устройство для аккумуляторов 18650. Такое изделие по своим характеристикам не будет уступать заводским образцам.

Простейшая схема самодельного ЗУ состоит из трансформатора на 6 вольт и диодного моста. Для индикации включения также может быть добавлен светодиод, который подключается к выходному каскаду через резистор.


Приветствую всех муськовчан. Ранее литиево-ионные аккумуляторы я заряжал с помощью платы микрозарядки TP4057(TP4056) и ЛБП. Конечно хотелось иметь больше функций по оценке состояния аккумуляторов. Постепенно обзавелся достаточным количеством аккумуляторов типоразмера 18650, возникло желание иметь умное зарядное устройство.
Чтобы можно было тестировать реальную емкость, визуально отслеживать процесс зарядки, да и просто чтобы не убивать аккумуляторы зарядками сомнительного качества. Проштудировав в сети различные обзоры, тесты и сравнения, я решил остановить свой выбор на зарядном устройстве для литий-ионных аккумуляторов LiitoKala Lii-260.


Технические характеристики:
Рабочее напряжение 12В DC
Электрический адаптер:
Вход: 100~240В, 50/60Гц
Выход: 12В DC, 1,5A
Ток заряда: 500, 1000мA
Ток разряда: 500мA
Максимальная длина
используемых аккумуляторов: 68мм
Напряжение: 4,2В
Размеры: 130*65*30mm
Вес:103г
Комплектация:
Зарядное устройство,
Блок питания 220В\12В,
Автомобильный адаптер для подключения к автомобильной сети 12В.
Шесть основных функций зарядного устройства LiitoKala Lii-260: двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току.
Это зарядное устройство дает возможность заряжать, определять внутреннее сопротивление и реальную емкость одного или двух цилиндрических литий - ионных аккумуляторов формата:14500/14650/16340/17500/17670/18350/18500/18650/22650/25500/26650.
Зарядное устройство LiitoKala Lii-260 представляет собой пластиковый корпус с двумя зарядными отсеками, LCD-экраном и двумя кнопками переключения режимов. Разъем для подключения сетевого адаптера находится слева. Качество корпуса прибора хорошее, ничего не люфтит и не скрипит. Два независимых канала позволяют одновременно выполнять разные задания с собственными настройками. Адаптер для питания ЗУ на 12вольт, 1,5А.


Для каждого канала предусмотрен свой отдельный участок дисплея для отображения различной технической информации.


Клеммы зарядного устройства подпружиненные, что позволяет заряжать аккумуляторы разного типоразмера. Жесткость пружины вполне достаточна, чтобы плотно удерживать аккумуляторы в процессе работы.


На нижней части корпуса напечатаны краткие характеристики устройства и его название. Небольшие ножки и отверстия для вентиляции помогают охлаждать зарядку в процессе работы. В процессе зарядки или тестирования аккумуляторов особого нагрева корпуса LiitoKala Engineer Lii-260 замечено не было-теплый на ощупь.


Специально кому интересно - внутреннее устройство зарядки.


LCD-экран оснащен мягкой подсветкой, которая включается при нажатии на любую из кнопок «Mode». Качество дисплея неплохое, отображаемую информацию хорошо видно с разных углов.


Процесс измерения реальной емкости аккумулятора состоит в том, что сначала аккумулятор полностью заряжается, потом разряжается, и тестовой емкостью является число mAh измеренное в процессе разряда. После окончания замеров аккумулятор опять полностью заряжается. Для перевода LiitoKala Engineer Lii-260 в режим тестирования, нажмите и удерживайте несколько секунд кнопку «Mode», пока на экране не появится надпись «DisCharge», а устройство перейдет в режим выбора тока работы. Если в отсек помещен неисправный аккумулятор, то вместо его характеристик на экране показывается «null». Так как оба канала работают независимо, то на зарядке можно одновременно заряжать разными токами разные аккумуляторы, в том числе разного типоразмера, или, например, в одном отсеке заряжать аккумулятор, а в другом тестировать емкость.


Кнопкой «Mode» можно в режиме зарядки или тестирования аккумуляторов просмотреть текущий вольтаж, время зарядки и внутреннее сопротивление аккумулятора, количество залитых в него миллиамперчасов при зарядке, реальная емкость аккумулятора после тестирования. Значения внутреннего сопротивления аккумулятора (mR - мОм) можно использовать косвенно только для оценочного сравнения двух разных аккумуляторов. После окончании зарядки на экране отображается «Full» и «Charge End». После теста аккумулятора на экране надпись «DisCharge End ».

Для зарядки аккумуляторов (например от сотового и тд.) сделал на скорую руку переходник из неисправного аккумулятора от шуруповерта и батарейки от часов. Посадил на клей через пластиковую пластинку (для изоляции между собой).


Подробнее работу ЗУ можно глянуть в видео
Из плюсов данного устройства я бы выделил -двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току, выбор тока заряда (500мА или 1000мА).
Из минусов- хотелось иметь 4 порта для аккумуляторов(на всякий случай), но это уже другая ценовая категория.
В общем «умная» смарт зарядка и она мне пришлась как говорится ко двору.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +4 Добавить в избранное Обзор понравился +6 +10

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB . Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

  • Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
  • Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
  • Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
  • Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
  • Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

  1. ICR катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
  2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
  3. INR катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
  4. NCR специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

  • У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
  • Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
  • Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

  • Источник энергии быстро разряжается.
  • Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

Li-ion зарядные устройства и аккумуляторы

       Выходные в мае: 8 мая (сб) с 11 до 14:00, с9 по 12 мая не работаем!

Usb шнур для зарядки фонариков Подойдёт для большинства ручных и налобных фонарей со стандартным разъёмом. При этом можно использовать обычное сетевое зарядное устройство с Usb выходами как дома , так и в авто.   Длина шнура: 50см ..

50 р.

Переходник преобразователь 220-12В (с прикуривателем)  Современный преобразователь, оснащенный гнездом для автомобильного прикуривателя. Адаптер или импульсный блок отличается способностью преобразовывать напряжение из 220В в 12 В. Модель разработана для использования внутри по..

400 р.

Аккумулятор Li-Ion 18650 Samsung 3.7V 1150 mAh Тип: Li-ion, незащищенный, плюсовой контакт плоский;  Маркировка: INR18650-25R;  Типоразмер: 18650;  Емкость: 1150 mAh; (проверено) Напряжение номинальное: 3,7В  Максимальное напряжение: 4,2В Максимальный ток отдач..

130 р.

Аккумуляторная литиевая батарея Hangliang 12000 mA/h Тип: 18650 4,2 В 12000 мА/ч ..

180 р.

Аккумулятор LG DBHE41865P 2500 mAh Li-Ion высокотоковый Отлично подходят для ноутбуков, фонариков, powerbank, велофар, портативных зарядных power bank. Ресурс более 500 циклов заряда - разряда.   Типоразмер: 18650  Ёмкость ном: 2500 mAч (проверено) Максимальный н..

250 р.

Аккумулятор Li-Ion Langni 4.2V (2шт) Эти аккумуляторы отлично подойдут для фонарей, лазерных указок и других устройств с стандартом 18650. Энергетическая плотность повышена у этого типа аккумулятора. Характеристики: Напряжение питания: 4.2 V Рабочее напряжение: 2.75-4.2 V Длин..

200 р.

Аккумулятор AVT 18650 3.7v 3000mah 40A –  мощный аккумулятор. Один из популярных видов, который часто приобретают для вейпов и фонарей. Отлично подойдёт для самостоятельной сборки мощного повербанка. Аккумулятор обладает емкостью в 3000 Mah, что позволяет использовать его без дозаря..

350 р.

Аккумулятор литий-ионный 3.7V 4800mAh Microcosmos   Качественный увесистый аккумулятор      Данный Li-Ion аккумулятор 18650, можно купить в Краснодаре, Ростове на Дону, в Севастополе, в Симферополе, в Ставрополе, Новороссийске, либо оформить доставку в любо..

200 р.

Аккумулятор Li-Ion UltraFire 18650 1200 mAh 4.2V • модель:  Ultra Fire  • типоразмер аккумулятора: 18650;  • емкость: 1200 мАч; (проверено)  • емкость при токе разряда 1А: ~ 2100 мАч;  • максимальное напряжение при зарядке: 4.2 В;  • мини..

130 р.

Батарейка солевая АА "ФАZА" 1,5В Цена за 4 шт  ..

50 р.

Батарейки GP Super AAA  Типоразмер: AAA Вид элемента питания: алкалиновый Химический состав: щелочной элемент питания Номинальное напряжение: 1,5 В Продолжительный ток разряда (макс): 10 Ohms, 19,5 Нrs Размер: 10,5*44,5 мм Рабочая температура: от -30 до +50 °C Кол-во в заво..

120 р.

Высокотоковый Li-Ion аккумулятор 18650 LG HG2 2800 mAh    Типоразмер: 18650  Ёмкость фактическая: около 2800 mAч (протестировано) полный заряд: 4,2 В  полный разряд: 2,5 В  Максимальный непрерывный разрядный ток - до 20 А   ВИДЕО &..

300 р.

Четырехканальное зарядное устройство с индикацией полного заряда для одного, двух, трёх или четырёх цилиндрических литий-ионных (Li-ion) 18650 аккумуляторов от сети переменного тока.  Количество одновременно заряжаемых аккумуляторов никак не влияет на ток заряда.  Время зар..

350 р.

Зарядное устройство для 1 аккумулятора Универсальное одноканальное зарядное устройство Hong Dong для литий-ионных (Li-Ion) аккумуляторов формата 14500, 16340, 18650 и 26650. Дополнительно устройство оснащено выходным портом USB (тип A). Индикация полного заряда заряжаемого аккумулятора. ..

270 р.

Зарядное устройство для 1 x Li-Ion 18650 с проводом   Легкий вес, компактный размер Один канал зарядки (индикатор зарядки) Индикатор заряда/разряда Выходное напряжение до 4.2В / 1000 мА вес 50 грамм, размеры 55х40х20мм.   Компактное и легкоe, зарядное уст..

150 р.

Зарядное устройство 18650 сеть+авто Зарядное устройство H-281 предназначено для зарядки одного элемента питания стандарта 18650 от сети или прикуривателя автомобиля. Имеет комплект из 3-х устройств: - сетевое зарядное устройство,  - автомобильное зарядное устройство, - ун..

300 р.

Зарядное устройство для 1 x Li-Ion 18650    Совместимый аккумулятор: 16340, 14500, 17670, 18650 Число зарядных батарей: 1 Входное напряжение (В): 110-220 Выходное напряжение (В): 3.7V/450mA Размеры (см): 9.6 x 4 x 2.8 Вес нетто (кг): 0.045   Особ..

150 р.

Зарядное устройство Power Bank с дисплеем отлично справляется со своими основными функциями — зарядкой других устройств, подзарядкой аккумуляторов. Индикатор адекватно демонстрирует состояние заряда батарей, показывает, когда к повербанку подключено внешнее питание и через какой порт или порты ид..

1,200 р.

Зарядное устройство Liitokala Lii-202 Зарядное устройство LiitoKala Lii-202 - это зарядка на 2 аккумулятора со светодиодной индикацией уровня заряда, функцией Power Bank'а и двумя независимыми каналами. Основные характеристики и особенности LiitoKala Lii-202 : Два вида заряда по току:..

700 р.

Зарядное устройство LiitoKala Lii-PL4  LiitoKala Lii-PL4 - универсальное автоматическое зарядное зарядное устройство на 4 канала для Ni-Mh/NiCd, Li-Ion и LiFePO4 аккумуляторов. В зарядном устройстве Liitokala Lii PL4 Вы можете самостоятельно выбирать ток заряда в диапазоне от 500 до 2000..

1,300 р.

Регулируемый блок питания 3-24В 3А Удобная возможность не только заряжать устройства и аксессуары, но и регулировать мощность напряжения на выходе. Для этого адаптер оснащён специальной поворотной ручкой, обеспечивающей плавную регулировку, а электронное табло показывает пользователю показани..

1,000 р.

Шнур сетевой  для бытовой аппаратуры Шнур сетевой предназначен для подключения к сети переменного тока (AC) с напряжением 220B аудио-, видеоаппаратуры, источников питания ноутбуков, игровых консолей и других приборов, имеющих штыревой сетевой разъем типа С8 (известен из-за его формы как ..

100 р.

Зарядное устройство для двух Li-Ion 18650   Цветовая индикация заряда. Может заряжать один аккумулятор.  Input: 100-240V Output: 4.2V DC 1000mA   Данное зарядное устройство для двух литиевых аккумуляторов, можно купить с доставкой и выдачей в Севас..

200 р.

Зарядное устройство для литиевых аккумуляторов своими руками

Многие могут сказать, что за небольшие деньги можно заказать специальную плату из Китая, посредством которой можно заряжать литиевые аккумуляторы через USB. Она будет стоить около 1 доллара.

Но нет смысла покупать то, что легко собирается за несколько минут. Не стоит забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит столько удовольствия, как сделанное своими руками.
Первоначально планировалось собрать зарядное устройство на базе микросхемы LM317.

Но тогда для питания этой зарядки потребуется более высокое напряжение, чем 5 В. Микросхема должна иметь разницу в 2 В между входящим и выходящим напряжениями. Заряженный литиевый аккумулятор имеет напряжение 4,2 В. Это не соответствует описанным требованиям (5-4,2=0,8), поэтому необходимо поискать другое решение.

Зарядку, которая будет рассматриваться в этой статье, способен повторить практически каждый. Ее схема довольно проста для повторения.


Идея этой схемы состоит в том, что здесь присутствует и ограничение зарядного тока аккумулятора, и стабилизация напряжения. Последняя построена на основе стабилитрона TL431.
В роли усиливающего элемента выступает транзистор. А резистор R1 регулирует ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать 1-ваттный резистор. Оставшиеся резисторы могут иметь мощность 250 или 125 мВт.
На выходе зарядника необходимо установить напряжение 4,2 В, поскольку оно соответствует напряжению полностью заряженного литиевого аккумулятора. Оно задается резисторами R2 и R3.
В сети имеется большое количество софта для расчета напряжения стабилизации TL431.

Одну из таких программ можно скачать в конце статьи.
Чтобы осуществить более точную настройку напряжения на выходе, можно поменять резистор R2 на многооборотный. Его сопротивление должно составлять порядка 10 кОм.


Можно применить и такую схему:


В качестве индикатора используется светодиод. Годится любой. Его цвет не имеет значения.
Настройка заключается лишь в установке напряжения 4,2 В на выходе схемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров. Транзисторы можно использовать типа КТ819 или КТ805.
Представленная схема предназначается для заряда только одного Li-ion аккумулятора стандарта 18650.

Но, в принципе, можно использовать и для иных видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения зарядки.
Если устройство не работает, то необходимо проверить управляющий вывод TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В.


Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Хотя иногда можно встретить и на 3 В.

Рекомендуется перед пайкой изготовить тестовый стенд для проверки работоспособности схемы, а по окончании сборки основательно проверить монтаж.

Прикрепленные файлы: АРХИВ 1:  АРХИВ 2

Автор: Алексей Алексеевич.




Литий─ионный аккумулятор 18650 - Аккумуляторы WESTA

Разнообразная бытовая техника чаще всего приводится в работу посредством батареек. Более всего в этом случае подходит аккумулятор типа 18650. Это уникальные изделия, обладающие рядом преимуществ. Зачастую их используют в электронных сигаретах, светодиодных фонариках. Какие виды бывают и их особенности, можно узнать в данной статье.

Аккумулятор 18650: что это и его виды

Аккумулятор типа 18650

18650 – это аккумулятор литий-ионного типа, формой и размерами напоминающая батарейку пальчикового типа. Емкость этого вида колеблется в пределах 1600-3600 мАч, напряжение на выходе составляет 3,7 В. Чтобы лучше понять особенности такого аккумулятора, следует сравнить его со стандартной батарейкой ААА или АА. Ее напряжение составляет 1,2 или 1,5 В.

Батареи описываемого типа применяются для приведения в работу техники, требующей элементов с большой емкостью. Например, это электрический велосипед, портативная зарядка для телефона, ноутбук, фонарик и так далее.

Обратите внимание! Срок хранения батареи довольно большой. Чтобы устройство не испортилось, его заряд должен составлять 50%. Именно в таком виде изделие может пролежать приблизительно месяц. Хранить батарейку следует в помещении с умеренной температурой (слишком большие или маленькие показатели пагубно влияют на устройство). Оптимальными являются +15 — +17 градусов.

Многие задаются вопросом о том, что означают цифры 18650. На самом деле все очень просто. Первые две цифры – это диаметр, 65 – длина батарейки в миллиметрах.

Существуют следующие типы батареек 18650 в зависимости от химического показателя:

1. Литий-марганцевые (Lithium Manganese Oxide). К ним относятся LiMn2O4, IMR, LiNiMnCoO2, NMC, INR, LiMnO2.

2. Литий-кобальтовые (Lithium Cobalt Oxide). Это батарейки NCR, ICR, LiCoO2.

3. Литий-железо-фосфатные (Lithium Iron Phosphate или феррофосфатные). Здесь можно назвать LFP, LiFePO4, IFR.

Все эти виды относятся к литий-ионным аккумуляторам. Поэтому можно с точностью сказать, что технология их производства одинакова.

Литий-кобальтовые типы

Литий-кобальтовые аккумуляторы

Этот вид батарей отличается наибольшей емкостью. Но, несмотря на это, с такими батареями нужно вести себя довольно осторожно, ведь литий-кобальтовая система довольно опасна и непредсказуема. Подобные аккумуляторы запрещается заряжать путем быстрой зарядки. Для других же типов вполне безопасно использовать ускоренный способ.

Литий-кобальтовые батареи нельзя применять в приборах, оказывающих большую нагрузку на аккумулятор. Если вы знаете, что техника может посадить батарею за полчаса, откажитесь от использования в нем литий-кобальтовых изделий. В противном случае вам нужно будет быстро устранять возгорание электролита.

Данный вид сейчас широко используется для работы электронных сигарет. При этом, подойдите к вопросу выбора с особой ответственностью, ведь очень часто встречаются подделки. Верхним граничным показателем напряжения, которое можно использовать для зарядки батареи типа 18650 считается напряжение в 4,2 В.

При более высоком показателе напряжения батарея может перезарядиться, чего лучше не допускать. Запрещается использовать слишком мощные зарядки, ведь их работа негативно отражается на химическом аспекте аккумулятора.

Устройство не только портится, оно может взорваться или сгореть, поэтому лучше не допускать нарушений.

Поэтому перед тем как зарядить аккумулятор, лучше приобрести «умное» зарядное устройство. Оно имеет различные параметры, а также регулировку силы тока.

Литий-марганцевые типы

Литий-марганцевые аккумуляторы

Этот лучшие аккумуляторы типа 18650, которые довольно востребованы среди пользователей. Они отличаются стабильной работой по сравнению с предыдущим, описанным нами видом. Большинство литий-марганцевых батарей не оснащается контроллером зарядки, а производители пишут на изделиях, что они безопасны.

Преимуществом данного типа батарей является свойство спокойно и долго работать с низким сопротивлением. На самом деле это тоже не слишком хорошо, однако, сравнив их с кобальтовыми, можно сказать, что марганцевые батареи отличаются более длительным сроком службы.

Литий-марганцевые аккумуляторы созданы с отличным соотношением емкости и силы. Но несмотря на это их объем меньше, чем у аналогичных кобальтовых. Ограничения, связанные с зарядкой. Максимальным напряжением будет 4,2 вольта.

Силу тока также следует регулировать: высокая подача в разы ухудшает состояние батареи, а также может привести к взрыву аккумулятора. Сила тока прямо влияет на скорость зарядки.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Что касается марганцевых батарей, то они считаются надежными, по сравнению с кобальтовыми, поскольку они выдерживают большой разряд (2,5 вольт). Однако, до такого состояния батарейки лучше не доводить.

Для анода такой батарейки используется графит. В случае несоблюдения правил применения детали (например, создание очень высокого тока зарядки или маленького сопротивления) на поверхности может начать появляться газ. Описанные выше свойства марганцевых батарей свидетельствуют о высоком качестве и эксплуатационных свойств, поэтому они выигрывают у кобальтовых.

Литий-железо-фосфатные виды

Литий-железо-фосфатные аккумуляторы

Второе их название – феррофосфатные. Этот вид по праву считается наиболее безопасным в сравнении с другими видами литий-ионных батарей. Они обладают стабильностью работы химии относительно других типов. В конструкции батареек используется железо-фосфатный катод.

Он нетоксичен и является устойчивым к высоким температурам. Феррофосфатные виды не имеют контроллера заряда. Взорваться или воспламениться они способны лишь если возникнут сильные повреждения корпуса, и то, это маловероятно.

Описанные аккумуляторы невосприимчивы к различным проявления некорректной работы (создание низких данных сопротивления).

Правила зарядки аккумулятора 18650

Зарядка аккумулятора 18650

Эксплуатируя 18650, возникает вопрос о правильности его зарядки. Процедура очень простая, но ее нужно производить ответственно, избегая халатности и нарушений технологии. Правильная зарядка является залогом длительного срока службы батареи.

Обратите внимание! Полная разрядка и зарядка до конца пагубно влияет на состояние батареи. Заряжать аккумулятор лучше до 90%.

Владельцы бытовой техники, когда приходит время подзаряжать аккумулятор, интересуются, как же правильно это делать. Лучше воспользоваться специальным прибором. Зарядное устройство начинает процесс при установленном напряжении в 0,05 В, постепенно увеличивая его до 4,2. Значение не должно подниматься выше, ведь это вредит эксплуатационным свойствам батареи.

Сила тока, допустимая для зарядки, должна колебаться в районе 0,5 – 1 А. Данные показатели прямо влияют на скорость заряда. Если вам не требуется использовать батарейку срочно, лучше процесс заряда не ускорять.

Для того чтобы полностью восполнить изделие, потребуется около 3 часов. По истечении этого времени батарея самостоятельно отключается от устройства. Таким образом можно не переживать за перегрев аккумулятора и его порчу.

Если же ваше зарядное устройство не обладает функцией контроля зарядки, придется самому следить за процессом и выключить, когда это нужно. Лучше всего послушать специалистов и приобретать многофункциональные устройства с конроллером.

Так процесс зарядки будет наиболее безопасным.

В настоящее время приобретение зарядного устройства не является проблемой. В ассортименте магазинов и торговых точек имеется в наличии большое количество приборов разных производителей и разной ценовой категории. Специалисты советуют не брать цену за основу выбора, а особое внимание уделить характеристикам.

Виды зарядных устройств:

  1. Зарядка с одним гнездом и силой тока не более 1 А. Это самые недорогие устройства, отлично выручат тех пользователей, которые заряжают батареи всего несколько раз в год.
  2. Зарядка с двумя гнездами, создает напряжение до 4,2 В. Эти приборы имеют специальный индикатор, следящий за временем работы.
  3. Универсальные зарядки, используемые для батарей разной химии. Они могут применяться не только для литиевых, но и никелевых видов.

Стоимость также является важным показателем при выборе качественного аккумулятора. Приборы большей стоимости, как правило, имеют реле, контроллеры и индикаторы.

Те, кто чувствует свои силы и обладает определенными техническими и химическими знаниями, могут сделать зарядные устройства своими силами.

В этом случае важно иметь знания относительно функционирования электрической цепи и параметров аккумулятора.

Популярные модели аккумуляторов типа 18650

Среди множества вариантов, которые представлены на рынке, только некоторые пользуются хорошим спросом. Такие изделия отличаются длительным периодом эксплуатации и надежностью.

Аккумуляторы Panasonic NCR18650B

Рассмотрим самые популярные модели батарей и их основные характеристики:

  • Panasonic NCR18650B – обладает емкостью 3400mah. Еще недавно эта батарея удерживала лидерские позиции по показателям объема среди других литиевых видов, имеющихся в свободной продаже. Возникновение среднетоковых и более емких аккумуляторов вытеснило Panasonic с первого места. Однако и сейчас на этот товар есть покупатели. Что касается конструкции данной батарейки, то внутри нее находится анод, скрученный в рулон, а также катод. Между ними производитель расположил сепаратор. Все эти элементы помещены в корпус в форме цилиндра.
  • Samsung INR18650-25R. Емкость элемента составляет 2500mah. Данная батарея предназначена для работы с большой мощностью тока. Если нагрузка непрерывная, то сила тока равняется 20 А, если же она периодичная, то показатель увеличивается до 100 А. Данная батарея прекрасно подойдет в электронную сигарету. Производители рекомендуют применять аккумуляторы Samsung INR18650-25R в приборах, которые имеют встроенную систему защиты, поскольку сами они не обладают этой функцией. В фонарики подобные изделия не подходят, поскольку могут чрезмерно разрядиться, что для них неблагоприятно.

Аккумулятор Samsung INR18650-25R

  • LG 18650 HE2, емкость 2500 mAh. Эта батарея является высокотоковой. При своей емкости выдерживает нагрузку в 8 С и предоставляет силу тока 20 А. За счет таких характеристик и эксплуатационных показателей модель аккумулятора является популярной и востребованной. Кроме этого батарея также обладает массой достоинств. Важнейшим передовым показателем устройства считается новейший химический состав. Он называется NCR или Hybrid IMR. Такое наименование говорит само за себя: это гибрид ICR и IMR аккумуляторов. В составе батарейки имеется кобальтовый катод и покрытие из марганца и никеля. За счет использования такой передовой технологии батарея разряжается до малого напряжения, при этом, не теряя свои эксплуатационные свойства.
  • Samsung ICR18650 емкостью 2600 mAh 26H. Подобная батарея имеет промышленное предназначение и характеризуется отсутствием платы защиты. Аккумулятор отличается высоким показателем емкости, поэтому часто применяется для шуруповертов, ноутбуков и другой бытовой техники. Samsung часто встречаются у компаний-переупаковщиков, которые применяют их для работы своей продукции. Приемлемая цена и реальная большая емкость аккумуляторов сделала их лидерами продажи среди литий-ионных батарей типа 18650. Плюсовый контакт аккумулятора слегка утопленный.

Аккумулятор Samsung ICR18650

  • KeepPower, емкость 3500mah. Еще одна качественная батарея типа 18650. Японский производитель использовал для создания такого изделия плату, предназначенную для защиты батареи от короткого замыкания и перезаряда. Наибольшая сила тока составляет 5 А, напряжение – 3,7 В.

Заряжать аккумуляторы без вреда для них и сохранения в дальнейшем эксплуатационных свойств вполне реально, зная характеристики и допустимые показатели напряжения и силы тока. Аккумулятор прослужит дольше, если бережно к нему относиться.

Особенности и эксплуатация литий-ионных аккумуляторов типоразмера 18650

Все большее место в повседневном быту занимают различные беспроводные устройства: портативные и удобные в работе аккумуляторные дрели; ноутбуки, которые позволяют долгое время работать без использования электрической сети.

Все это делает нашу повседневную жизнь удобней и легче.

Но особое место занимает использование автономных аккумуляторных устройств не рядом с домом, где всегда можно поставить устройство на зарядку, а далеко от источников электропитания.

В туристическом походе, на охоте или рыбалке самым необходимым, а порой и незаменимым электрическим прибором является фонарь. Современные фонари, оснащенные светодиодами, имеют огромное количество плюсов.

Но главной характеристикой любого электрического фонаря, конечно, является продолжительность его работы. Для туристов, которые отправляются в многодневные путешествия, именно продолжительность работы фонаря имеет огромное значение при выборе.

А эта характеристика напрямую зависит от типа аккумулятора, которым комплектуется фонарь.

Большую роль для любого туриста играет компактность и легкость снаряжения. Поэтому важной характеристикой для элементов питания являются размеры и вес – чем меньше, тем лучше.

При этом аккумуляторы должны иметь большую емкость, которая обеспечит долгую и бесперебойную работу фонаря, зачастую основного источника света в темное время суток.

Современные технологии позволяют объединить воедино небольшие размер и вес с большой емкостью аккумулятора.

Одними из самых распространенных элементов питания для светодиодных фонарей являются аккумуляторы типоразмера 18650. Эти компактные аккумуляторы с относительно большой емкостью лучше всего подходят для современных источников света, часто применяемых туристами, рыбаками и охотниками.

Основные особенности аккумуляторов 18650

В самом названии указаны размеры аккумулятора – 18 миллиметров в диаметре, 65 миллиметров в длину. Несмотря на то, что внешне они похожи на привычные многим батареи типоразмера АА (так называемые «пальчиковые» батарейки), аккумуляторы 18650 крупнее по размерам.

Кроме того, отличительная особенность аккумуляторов 18650 — напряжение, которое на выходе составляет 3,7 В, против 1,5 В у аккумуляторов меньшего размера. Емкость аккумуляторов 18650 бывает разной: от 1600 до 3600 мАч. При этом необходимо обратить внимание на то, что емкость качественного аккумулятора не может превышать 3600 мАч.

Аккумуляторы могут использоваться в фонарях как по одному, так и в системе Power Bank – устройстве, которое соединяет в себе несколько одинаковых элементов питания.

Одно из главных качеств и преимуществ аккумуляторов – отсутствие эффекта памяти и крайне низкий уровень саморазряда.

Аккумуляторы 18650 выдерживают до 1000 циклов заряда/разряда, что является очень хорошим показателем для портативных аккумуляторов.

Постепенно ресурс заряда аккумуляторов снижается, но при помощи специальных технических устройств емкость можно восстановить, единственным условием для восстановления является отсутствие механических повреждений батареи.

Необходимо учитывать, что для более рационального использования ресурса аккумулятора не стоит разряжать его полностью. Оптимальной является подзарядка аккумулятора при снижении емкости до 40% от номинала. В случае правильной эксплуатации аккумулятор будет служить надежно долгое время.

Для зарядки аккумуляторов 18650 понадобится специальное зарядное устройство, которое подойдет для всех типов батарей такого типоразмера. Например, зарядное устройство ARE-X1 Fenix, зарядное устройство i1 NiteCore или зарядное устройство SmartCharger Pro Robiton.

  • Виды аккумуляторов типоразмера 18650
  • Сами батареи при общей схожести в технических характеристиках имеют различное, по типу материала катода, содержание. Несмотря на то, что все они имеют обозначение литий–ионные аккумуляторы, различают три типа:
  • 1) литий-кобальтовые (LiCoO2) — самые распространенные аккумуляторы, характеризуются наиболее высокой емкостью среди литий–ионных аккумуляторов;
  • 2) литий-марганцевые (LiMnO2, LiMn2O4, LiNiMnCoO2) — более известны как высокотоковые аккумуляторы (INR), способные отдавать в нагрузку токи 5-7С, но по емкости обычно уступающие литий-кобальтовым;
  • 3) литий-феррофосфатные (LiFePO4) аккумуляторы — по всем параметрам они бесспорно выигрывают у первых двух типов, кроме рабочего напряжения и емкости.

Каждый из этих типов имеет свои преимущества и недостатки и предназначен для решения конкретных задач. Различаются они в основном емкостью и скоростью разряда.

При выборе аккумулятора 18650 в магазине всю информацию о нем, как правило, можно прочитать на корпусе батареи. Наиболее ответственные производители всегда маркируют батареи.

Поэтому наличие технических характеристик на корпусе является своего рода показателем качества изделия. Универсальной или единой системы маркировки не существует.

Тем не менее, чаще всего используется следующий принцип.

В маркировке, в разных сочетаниях, применяются латинские буквы. Например: буква I – указывает на то, что батарея литий–ионная, со всеми присущими таким аккумуляторам характеристиками.

Буква R – обозначает, что у вас в руках аккумулятор, который можно подзаряжать при необходимости. Буквы C/M/F обозначают материал катода – кобальт, марганец или железофосфат соответственно.

Комбинации букв могут быть произвольными, но в то же время всегда указываются типоразмер 18650 (длина и диаметр) и емкость в ампер-часах — от 1000 до 3600.

Правила эксплуатации аккумуляторов 18650

При многочисленных плюсах аккумуляторы 18650 имеют один недостаток, связанный с их конструкцией. Зачастую батареи быстро выходят из строя, если их перезарядить или перегреть. Перезарядка ведет к нагреву аккумулятора, после чего происходит возгорание или взрыв батареи.

Фирмы производители предусмотрели вариант защиты аккумуляторов от перегрева. При использовании аккумуляторов 18650 в Power Bank при последовательном соединении в цепь устанавливается электронная плата, которая ограничивает заряд всего устройства до заданной емкости.

Для аккумуляторов 18650, применяемых, например, в фонарях, используется индивидуальная система защиты от перезарядки и последующего за ней перегрева.

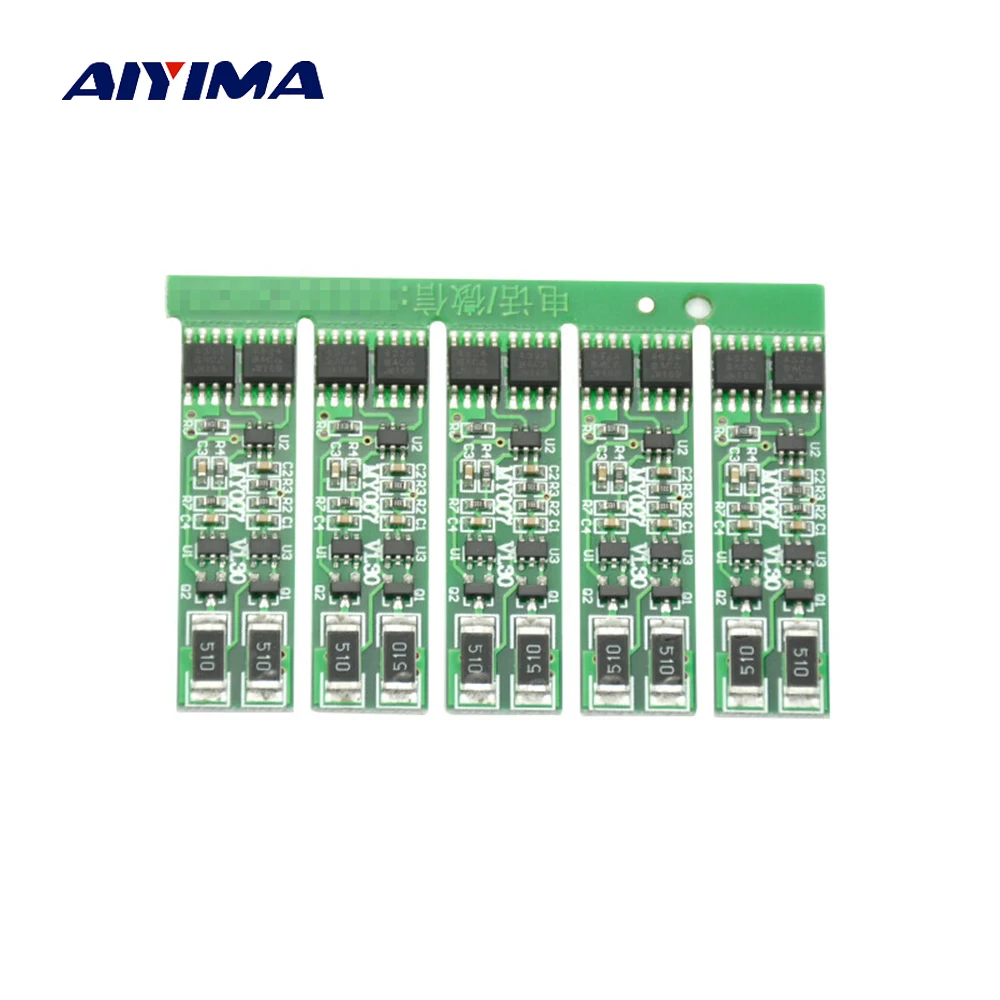

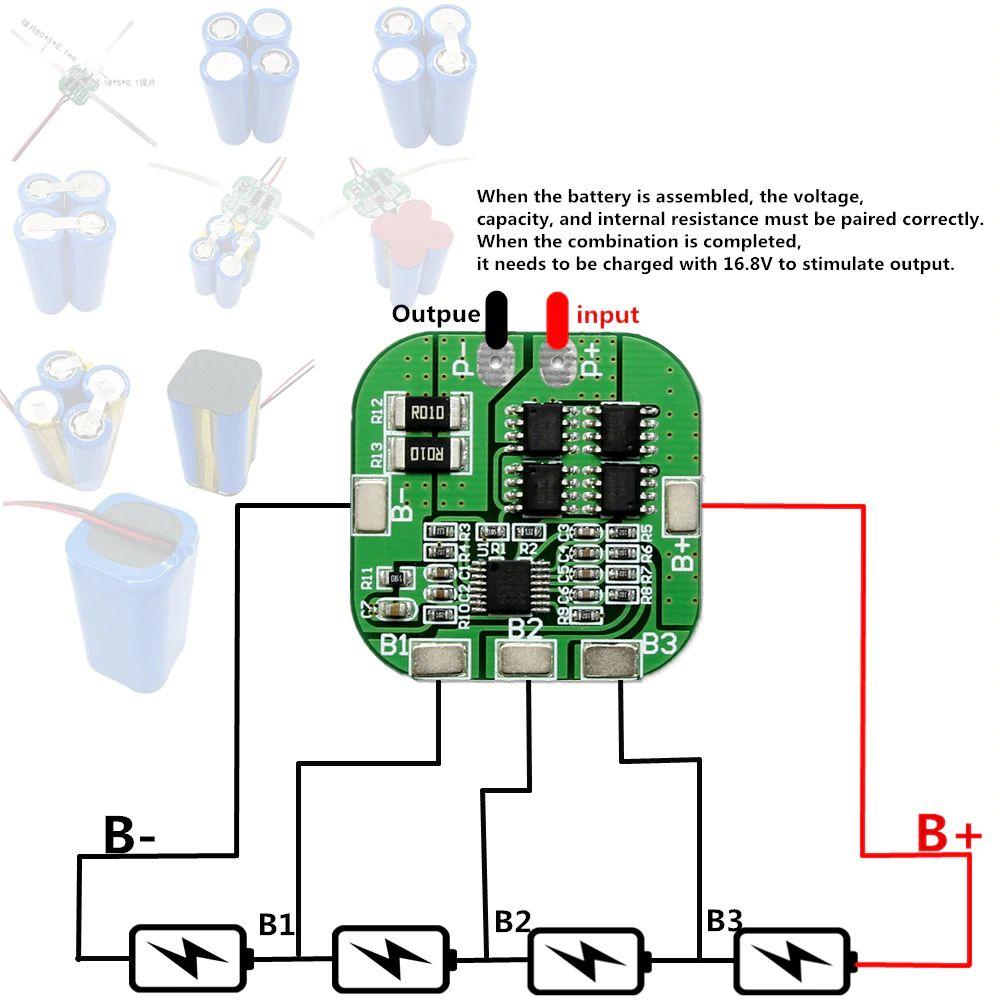

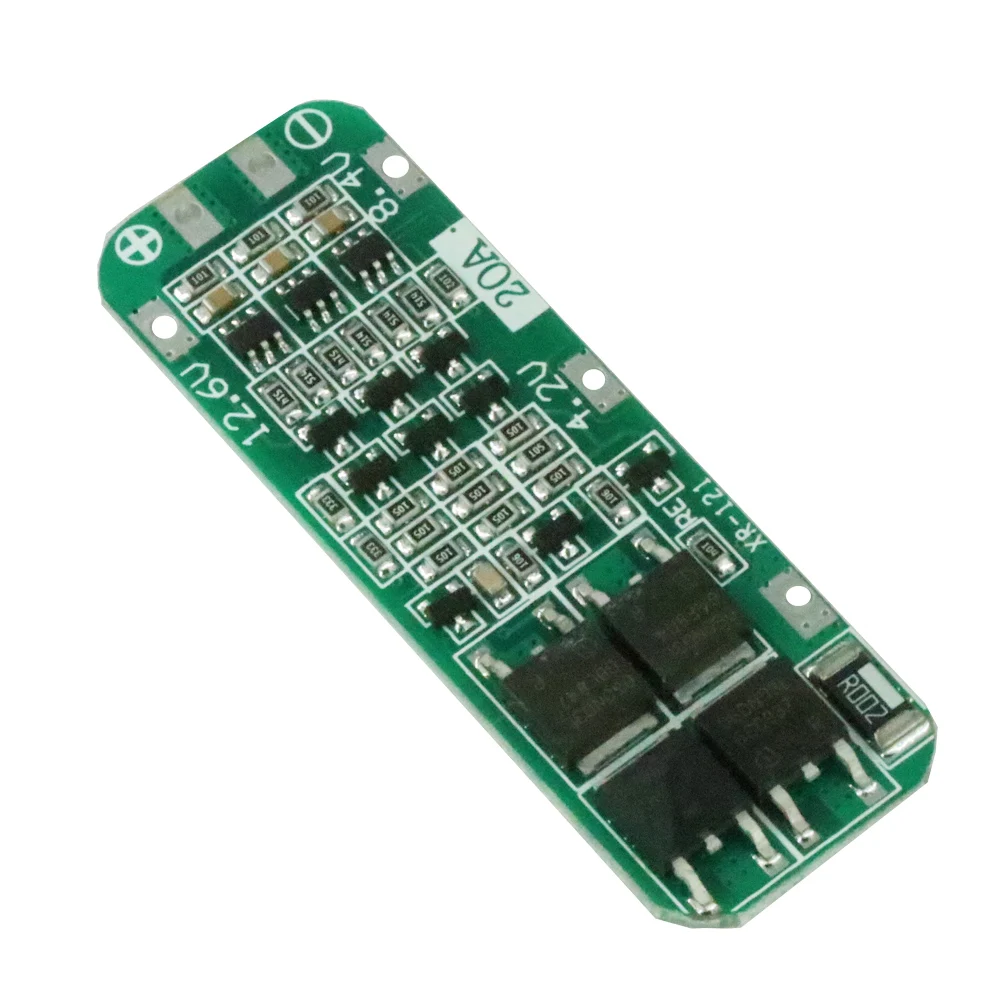

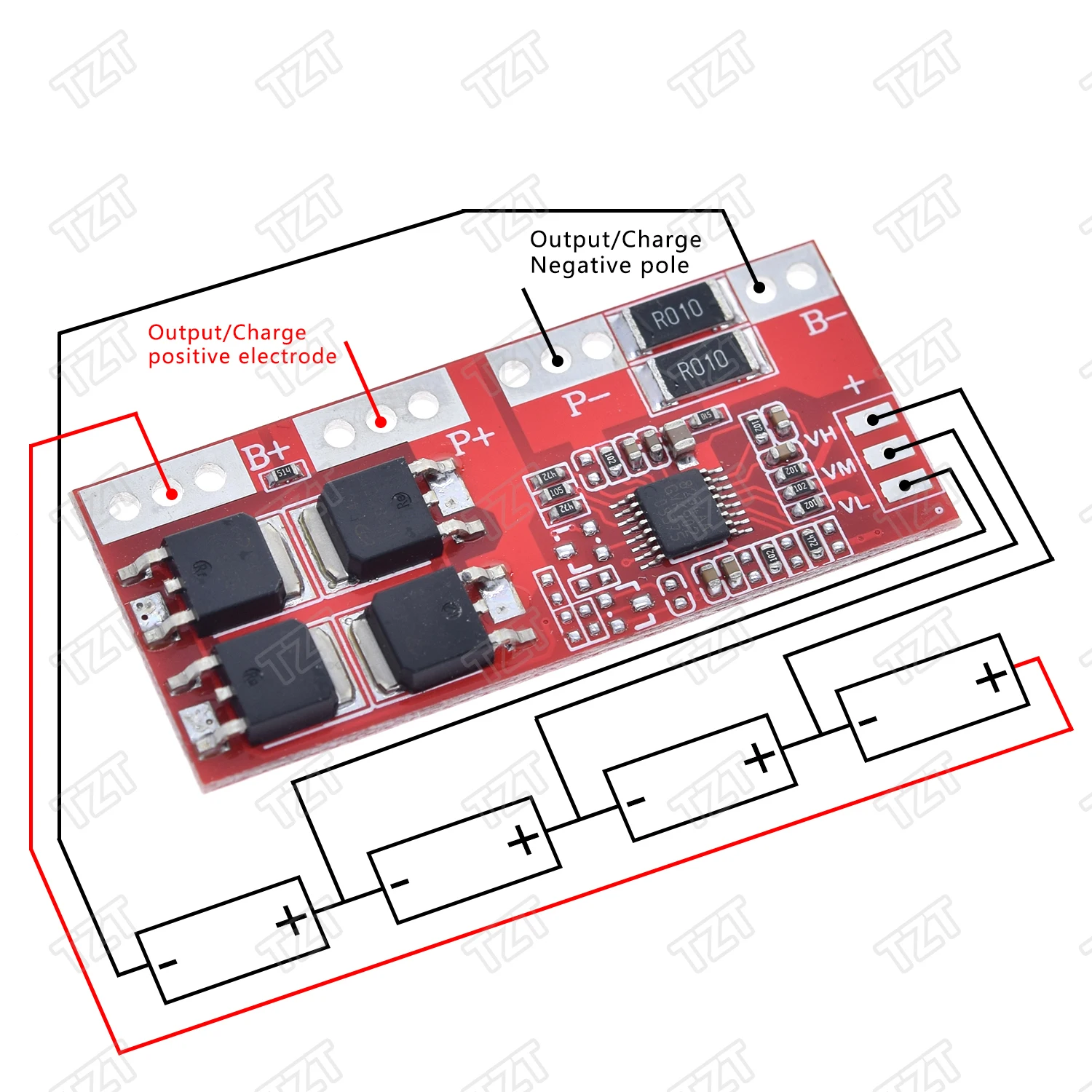

Защита представляет собой небольшую электронную защитную плату, которая устанавливается на минусовом контакте незащищенного литий–ионного аккумулятора и приваривается стальной лентой к корпусу.

Это предотвращает не только перегрев, но и короткое замыкание, которое может вывести из строя не только аккумулятор, но и зарядное устройство. Вся конструкция упаковывается в термопленку.

Защищенные и незащищенные аккумуляторы 18650 также имеют свою маркировку, например: protected, with protected PCB, protection circuit — на защищенных аккумуляторах, unprotected – на незащищенных.

Необходимо обратить внимание на то, что крупные производители не выпускают защищенные аккумуляторы, а устанавливается защита фирмами, которые занимаются их доработкой.

Таким образом, защищенные аккумуляторы выпускаются под различными брендами, количество которых очень велико.

Следует отметить, что после установки защиты длина аккумулятора 18650 увеличивается примерно на 3-4 мм, что может вызвать свои сложности. Зачастую аккумулятор большей длины не входит на штатное место как в фонаре, так и в зарядном устройстве.

Нужно учитывать то, что на аккумулятор увеличенной длины с большей силой давит контактная пружина фонаря или зарядного устройства, а это может привести к продавливанию минусового контакта и поломке аккумулятора.

Поэтому при покупке аккумулятора 18650 нужно проверять, подходят ли они к вашему фонарю или зарядному устройству.  Однако существуют также фонари и зарядные устройства, производители которых сразу предусматривают увеличенный размер аккумулятора.

В этом случае проблем с установкой и эксплуатацией не возникает, но незащищенные аккумуляторы для таких устройств не подойдут.

Аккумуляторы, имеющие защиту, можно применять в любых устройствах, работающих на литий–ионных источниках питания, которые не имеют встроенного контроллера заряда–разряда. Возможно, конечно применение и незащищенных аккумуляторов, но в этом случае требуется контроль уровня заряда при подзарядке.

Особое место в эксплуатации аккумуляторов 18650 играет их правильное хранение. Аккумуляторы должны храниться в чехле или коробке и не контактировать в процессе хранения с металлическими изделиями.

Оптимальная температура хранения — от +5 до +15 градусов по Цельсию. Правильное хранение увеличит срок службы аккумуляторов, но лучшим гарантом их долговечности будет постоянная работа.

Литий–ионные аккумуляторы понемногу теряют емкость и, соответственно, ресурс при длительном хранении.

Устройства, работающие на аккумуляторах 18650

Аккумуляторы типоразмера 18650 нашли широкое применение в быту.

В настоящее время одними из наиболее распространенных устройств, работающих на аккумуляторах 18650, являются мощные светодиодные фонари. Именно такие аккумуляторы способны обеспечивать питанием мощные светодиоды.

Высокая емкость аккумуляторов позволяет фонарю работать долгое время без подзарядки. Это особенно важно в длительных походах. Для светодиодного фонаря понадобится аккумулятор, оснащенный защитной платой.

При использовании незащищенного аккумулятора необходим постоянный контроль его работы.

Другой большой группой устройств, в которых применяются эти элементы питания — ручные беспроводные дрели, которые для краткости называют шуруповертами.

Эти крайне необходимые в строительстве и ремонте инструменты часто комплектуются аккумуляторами 18650, объединенными в Power Bank. Несомненным преимуществом таких аккумуляторов является высокий стартовый ток, который позволяет работать инструменту с высокой силовой нагрузкой.

Большая емкость аккумуляторов позволяет непрерывно использовать инструмент в течение нескольких часов. В случае, если аккумулятор начинает разряжаться, его можно смело ставить на подзарядку, не боясь эффекта памяти, присущего батареям других типов.

Аккумуляторы типоразмера 18650 – это наиболее оптимальный вариант для шуруповерта за счет небольших габаритов, большой емкости и относительной быстроты заряда.

Аккумуляторы 18650 применяются в батареях для ноутбуков, также объединенные в Power Bank. Они позволяют этим незаменимым гаджетам работать автономно по нескольку часов.

Учитывая достаточно высокий расход электрической энергии ноутбуком, в процессе работы применяют аккумуляторы, который вместе дают большую емкость.

Еще одним плюсом является то, что подзарядка аккумулятора может проводится и при работе с ноутбуком от сети, единственное, что необходимо учитывать, это то, что электропитание от сети необходимо отключать сразу, как только индикатор заряда на ноутбуке покажет, что аккумуляторы заряжены. Иначе постепенно ресурс аккумуляторов будет снижаться. Аккумуляторы, которыми комплектуются ноутбуки, зачастую подлежат восстановлению, так как хорошо защищены корпусом ноутбука и, как правило, не имеют механических повреждений.

Необходимо отметить, что в батареях ноутбуков и шуруповертов применяются только незащищенные аккумуляторы, это необходимо учитывать при их восстановлении, ремонте или замене.

Итак, подведем итоги. Большое количество современных мощных светодиодных фонарей используют в качестве источника питания аккумуляторы 18650. Легкие и компактные, такие аккумуляторы имеют достаточную емкость, чтобы обеспечить долгую работу фонаря и других устройств.

Производители стараются максимально усовершенствовать конструкцию аккумуляторов, а производители устройств, работающих от аккумуляторов, в свою очередь оптимизируют свою продукция для долговременной работы именно с такими аккумуляторами, как имеющими защиту от перегрева, так и не имеющих защиты.

Мы надеемся, что эта статья поможет в выборе качественных и надежных аккумуляторов 18650 – необходимых для автономной работы различных устройств как в домашних условиях, так и в туристическом походе, на охоте или рыбалке.

(c) Cekatop.ru

Как выбрать хорошие Li-Ion аккумуляторы с алиэкспресс: 21700, 26650, 18650 с Алиэкспресс / Зарядки, пауэрбанки, провода и переходники / iXBT Live

Купить литий-ионные аккумуляторы на алиэкспресс легко.  А вот купить хорошие аккумуляторы определённо не так-то просто.  Так что если вы хотите выбрать аккумуляторы на светодиодный фонарь, поменять аккумуляторы в шуруповерте или перевести шуруповерт на литий  — вам сюда.

  Я уже рассказывал о том как выбрать светодиодный фонарь и как выбрать зарядку для литиевых аккумуляторов.

  И, что логично, теперь расскажу про все детали и нюансы, которые позволят купить качественный 18650 аккумулятор с алиэкспресс али и не стать жертвой обмана продавцов.

Чтобы не растягивать текст, я не буду рассказывать про технологию Li-Ion аккумов,  будем исходить из того что вам надо просто купить хороший акк с али, а какая там химия — дело десятое.

Рабочие купоны и промокоды aliexpress на апрель 2020

 полную подборку промокодов и купонов на алиэкспресс смотрим тут

 6005000Р И 3002000Р  761$ + 3.6924.6$

также купоны можно получить сыграв в «УГАДАЙ КАРТУ» и Стреляй в пузыри

есть и промокоды на все товары Aliexpress. Тоже, согласитесь, полезная штука

Я сам покупаю аккумуляторы тут на Nkon.  На 100% проверенный и старый магазин, о котором в курсе все более-менее разбирающиеся люди.

К сожалению, платная доставка оправдывает лишь покупку немалого количества аккумуляторов.  А вот если вы готовы заказать аккумуляторы на паях с кем-то, то дело того стоит.

  В магазине продается прорва разных источников питания разных типоразмеров и химий за исключением ну откровенно специфических

 ниже я приведу ссылки на те аккумуляторы, которые я покупаю на али.  кроме этих я не беру на алиэкспресс никаких аккумов.

16340 Soshineчестная емкость, вполне хватает для небольших и не особо ярких 16340 фонариков.  Думаю что 3А предел этого аккума.  18650 NCR18650B 3400mah (низкоток, вполне приличные для нетребовательных фонарей). Покупаю часто и много. NCR18650BD (почти та же емкость, но среднеток. в оригинальности не уверен)
26550 Liitokala честная емкость, отличный ток.   21700 liitokala честная емкость, отличный ток.

Производители

Сейчас сами производят аккумуляторы следующие компании: LG, Sony (подразделение то ли продано Murata, то ли является структурным подразделением в составе Sony), Sanyo-Panasonic, Samsung.  ВСЁ! Если кто-то еще и делает, то мне он не известен.

Поэтому покупая какой-то модный аккумулятор от Fenix, Nitecore, Olight, Acebeam и любого известного бренда, вы платите 45 цены именно за бренд.

А остальное — цена того же акка от приведенного выше списка производителей.  Не верите? Оторвите красивую термоусадку и увидите что внутри.

  В итоге аккумулятор, который стоит 2,5$ превращается в красивый брендовый 10$ аккум.   А вы говорите икра и таблетки… вот где настоящая прибыль!

Важно

Я понятия не имею какие ячейки стоят внутри 16340 Soshine и 21700 26550  Liitokala, но это совершенно нормальные аккумуляторы. Более того, в обзоре одной из новинок Fenix эти 16340 Soshine в свое время показали значительно лучший график нежели комплектные фениксовские аккумуляторы.

Емкость

Как правило, это основной критерий выбора аккумулятора.  И, к сожалению, для многих  —  единственный.   Что делает такой покупатель? Правильно, тщательно ищет и видит что тут на алиэкспресс можно купить самый емкий 18650 аккумулятор.

  Цифры заявленной емкости сулят неделю бесперебойной работы, как-никак 20000mah! Да, да, вы не ошиблись. Тут три ноля после 15, просто потрясающая емкость.  Увы. В реальности стоит рассчитывать на 1000-1200… А то и того меньше.

В плане такой дичи широко известны якобы высокоемкие аккумуляторы Rakieta и Ultrafire, полных зачарованных в легковесную фольгу духов молний.

Итак, все те кто хочет выбрать хороший емкий 18650 аккумулятор.  Современная (на начало 2020г) химия ограничивает емкость 3500-3600mah в паре сравнительно дорогих моделей.

Лично я, имея огромный запас разных аккумуляторов, и то ни разу не видел на экране зарядки чего-то типа 3500+.

    И если вы покупаете литий-ионный аккумулятор вживую в магазине, и продавец вам клянется что «5000мах, брат,  а весной как сок пойдет, так и 7000мах»,  можете предложить ему спрятать этот аккумулятор сами знаете куда.

Важно!

Есть отличный способ как отличить при хороший аккумулятор от плохого (речь идет о емкости). Способ грубый, но действенный в большинстве случаев, за исключением аккумуляторов с начинкой из песка.  Так вот, многие расчудесные аккумуляторы с нарисованными цифрами больше 4000-5000mah имеют одно общее свойство.

Они очень легкие, весят едва ли не как ААА батарейка, в то время как нормальный вес должен быть порядка 45-50г.  Разумеется,  сделать такой тест можно лишь когда вы можете купить 18650 аккумулятор вживую.

  Попросите продавца дать вам какой-то другой, пусть и самый дорогой аккумулятор для сравнения.

Второй способ — если в названии аккумулятора есть *fire (ultrafire, transfire, masterfire, trustfire и т.д), то можете смело закрывать страницу с этим товаром.  Ничего хорошего в таких аккумуляторах нет.  (хотя я слышал о нормальных 1634014500 trustfire).

Давайте будем исходить из того что вы ищите 18650 аккумулятор в фонарик.  Лично я готов рекомендовать вам вот эти аккумуляторы.

Разумеется, кроме дизайна упаковки у них общего с оригинальными Panasonic NCR18650B, но вы можете смело рассчитывать на емкости типа указанной на фото ниже. Скажу так, это единственные 18650 аккумуляторы, которые я лично покупаю на али.

  Разумеется речь идет о фонарике с яркостью не выше 1000-1200 люмен.  Брать такие в яркие современные модели смысла нет.

Важно!

1)  Обратной стороной их беспородности является существенная разница в емкости. Непонятно какие внутри ячейки и какого возраста.  Как правило,  емкость аккумуляторов по этой ссылке в пределах 3150-3300mah, что я считаю вполне достойной цифрой для всех бытовых нужд.

2)  На али полно аккумуляторов схожего дизайна.  Пару раз я чуть не встрял, польстившись низкой ценой, но прочитал комментарии — емкость оказалась чуть больше 1000mah.  так что, делайте что делаете всегда — читайте отзывы!

Токоотдача

Аккумулятор выше вполне подойдет для какого-то простого фонаря типа Convoy S2+ или Convoy C8.

А вот если речь заходит о том чтобы снимать с этого аккумулятора больше чем 5А, то можете забыть. Лично я знаю как эти аккумуляторы покупали для вейпа, для шуруповёртов,  у меня на канале даже спрашивали почему этот аккум не позволяет запустить максимальную яркость у Convoy M3. Да все просто.  Не тянет он, не тянет.   Химия греется, сипит, кипит и стремительно деградирует.

И тут мы подошли к такой важной теме как покупка высокотоковых 18650 аккумуляторов с алиэкспресс.  Как правило, речь идет о самых популярных высокотоковых аккумуляторах: Sony VTC5, Sony VTC5A, Sony VTC6, LG HG2, Samsung 25R, Samsung 30Q.

Соответственно, эти аккумуляторы подделываются чаще всего.   Просто посмотрите на цену на али, и на цену на nkon.

  Не думаете же вы на полном серьёзе что оригинальный аккум будет с доставкой из китая стоить меньше чем в проверенном магазине без доставки?

Заходит на али и вбиваем high drain 18650 или IMR 18650 battery

Их тут навалом.  И откровенно беспородных, и всяких хитрых вариантов, которыми торгуют как правило разные магазины Liitokala и Varicore.

   Аккумуляторы внешне очень напоминают оригинальные, отличает их бумажная наклейка  и,  маскировка названия. Например VTC5A for Liitokala.  Вот яркий пример.  Нигде в названии не указано Sony.

  Есть и другие способы отличить, на этом останавливаться не буду,  найти по поиску не сложно.

Что внутри? Да какой-то среднеток с той же самой емкостью.  Отчего в этом лоте столько положительных комментариев? Все просто.  Емкость проверить легко  и он худо-бедно  совпадает с заявленной.

А вот в силу того что для проверки реальной токоотдачи нужно специфическое оборудование и инструмент,  ток — самое главное в том аккуме, замерить нельзя. В итоге вместо постоянных 30А вы получите 10-12.

  Технически, шуруповерт заведется и с таким током, ведь что-то подобное как раз базово может стоять в батареях шуруповерта.  Вот и идут заказы на тысячи.

Короче, купить оригинальный высокотокоый аккумулятор на алиэкспресс у вас почти нет шансов  Если вы и найдете такой — то стоить он будет как чугунный мост, с таким же успехом его можно купить оффлайн.  И все что вам остается, это довольствоваться перепаковками всяких литокал-варикоров.

Как бы то ни было,  в любом случае вы получаете среднетоковый аккум со средней емкостью,  плохим его я не назову. Просто это не Sony и ждать тут 30А вообще не стоит.  А вот впихнуть в какой-то прожорливый фонарь — почему бы и нет.

   По отзывам, с ними собирают и батареи шуруповерта, и успешно.   Вопрос в том что тянуть этот шурик будет, но явно слабее чем мог бы с оригинальными аккумуляторами.  В общем, брать можно.

  Но надо понимать что получите вы пусть и не хлам, но и не высокопроизводительный оригинал.

Важно!

Какие аккумуляторы ставить в шуруповерт.

Самый бюджетный вариант для шуруповерта — Samsung 25r.  Емкость 2500mah будет все равно существенно выше штатных аккумуляторов в батарейном блоке,  то же самое справедливо и для 20А токоотдачи.  (импульсной, короткой, в 5сек. постоянная ниже)

С тем же самым 20А током будут HG2, но емкость будет выше, уже 3000mah. Оригиналы разумеется. На али продают вот что и не известно что будет по току.   В силу соотношения цены-емкости-тока  HG2 являются очень популярным выбором для переделки шуруповерта на литий.

Идеальный вариант — Sony VTC6.   3120mah.  Вы получаете 30А постоянный ток и импульсный до 80А (!) см график.  Оригинальный Sony VTC6 заставит любое аккумуляторное устройство работать во все свои силы.

  Но не стоит рассчитывать на то чтобы купить Sony VTC6 на алиэкспресс. С максимальной вероятностью вы получите что-то с существенно меньшим током.

Сейчас именно этот аккумулятор является самым высокотоковым по химии среди 18650, за счет чего так полюбился мехводоводам.

Sony VTC5A5 одинаковы по емкость в 2600mah, но 5А отдает на ….5А больше в кратковременном максимуме )

Важно

Купить оригинальный высокотоковый 18650 аккумулятор из Китая можно,  вот только речь пойдет о другом магазине. Конкретно речь о Banggood. Тут как раз видно сколько на самом деле стоит хороший акк с доставкой из Китая.

Видите тут еще неизвестные бренды типа Golisi, Shockly, Vbatty, Efest?  Как ни странно, брать их вполне можно — внутри них стоят добротные ячейки от упомянутого вначале списка брендов. Мой первоначальный скептицизм был рассеян графиками известного в соответствущих кругах голландца. То есть ток и емкость будут соответствовать.

2170026650

Что значит 18650? Расшифровывается просто: 18мм диаметр, 65мм длина.  Аналогично и 21-70 26-65.

Попытка популяризовать 20700 аккумуляторы провалилась, а вот 21700 аккумуляторы становятся все более и более востребованными. Будучи почти одинаковыми в размерах (см крайние правые два выше) эти две разновидности аккумуляторов крайне разнятся в емкости.  Фиолетовый самсунг имеет 4800mah, в то время как найтор 3500mah.

 26650 аккумуляторы аналогичны по емкости с 21700, в силу чего, может быть и уйдут с рынка при такой разнице в размерах.

Что касается токоотдачи —  самые доступные варианты от Liitokala Sofirn показали себя с самой лучшей стороны, вытягивая  турбо в самых прожорливых фонарях.    В общем,  брать можно, сам покупаю. Ссылки в начале обзора.

Общая полезная информация

PCB

это плата защиты, которая «выключает» аккумулятор, защищая его от переразряда или перезаряда.  Как правило, это и есть единственное преимущество брендовых аккумов относительно стоящих внутри них ячеек.  Штатно, ни один из производителей не ставит платы защиты.

Button top vs Flat Top они же с «пипкой» и «плоскоголовые».

Собственно. с выпирающим контактом и без него.  Производители брендовых фонариков любят подтолкнуть пользователей к покупке своих дико дорогих аккумов и ограничивают использование плоскоголовых.

  Лепим магнитик — вуаля, все готово.   Доходит до абсурда. Недавно найткор подарил мне возможность увидеть 21700 аккумулятор, с +- на обоих полюсах.

Фонарь работал только с таким супер-фирменным и чудовищно дорогим аккумом.

Ну и если речь идет о последовательном соединении аккумуляторов, то плоскоголовые аккумы просто не дадут контакта.  Опять-таки берем магнитик.

Зачем нужен высокотовый аккумулятор в фонарик?

Одно дело когда вы снимаете 5А с акка, который может максимально отдавать 7А, другое дело с 30амперного. Кто из них быстрее «устанет» и начнет терять емкость и токоотдачу? Химия тоже имеет свои пределы.

  И нагрузка  влияет на деградацию и старение аккумулятора больше чем количество циклов-зарядки разрядки.  Нагрев тоже, и понятное дело, что под нагрузкой он растет.

  Хотя, судя по комментам, есть и другая точка зрения.

Для примера. У меня есть ушатанный на вид среднетоковый 18650GA, 4летней давности с кучей пройденных циклов.  Емкость в районе 3200, почти столько же сколько и было.  А есть полугодовалые  VTC6, которые тянули серьёзные токи, в исключительно ярких фонарях.  В силу последнего — еще и в горячем корпусе.   За пол-года 10% как корова слизнула. Один вообще подох от нагрева.

Литиевые аккумуляторы и температура

Никакого нагрева! если хотите перевести шуруповерт на литий,  внимательно изучите обучающие видео чтобы разобраться как правильно паять 18650 аккумулятор.

Что касается холода.  Глубоко промерзший аккумулятор будет отдавать меньше, что и так понятно.  Но с ним можно работать.  А вот заряжать глубоко промерзший аккум очень не рекомендуется.  Дайте ему немного поработать, прогреться и тогда ставьте на зарядку.

Что значит буква C?

С=capacity.  То есть если у вас написано что ток зарядки 0.5С (обычно его принимают за рекомендуемый для лития), то это значит что для 3000mah 18650 аккумулятора это будет  1.5А, а для  4800mah 21700 аккумулятора уже 2.4A.

Соответственно считается и ток разряда.

Общий итог

  • Все что выше 3500mah —  вранье. Сейчас (начало 2020) не существует 18650 аккумуляторов с большей емкостью. Предел для 21700 и 26650 сейчас в районе 5000mah
  • Купить хороший емкий 18650 аккумулятора с алиэкспресс реально.  Но! это будет низкотоковый, который сгодится лишь для фонаря яркостью где-то в 1000-1200 люмен.
  • Купить мощные высокотоковые 18650 аккумуляторы для шуруповерта я рекомендую на nkon или у проверенных продавцов по объявлениям.   С максимальной вероятностью VTC565A или LG HG2 с алиэкспресс будут содержать в себе какую-то непонятную ячейку с худшими по токоотдаче характеристиами.  Тем не менее!  Какие аккумуляторы ставят в шуруповерты на заводе? Да те же малоёмкие и среднетоковые.  Так что хуже точно не станет. Просто не стоит ожидать того прироста мощности, который был бы от установки оригинальных
  • 21700 26650 можно покупать с алиэкспресс смело.  Sofirn или Liitokala имеют приличную емкость и ток, которого вам хватит за глаза.
  • Покупка аккумуляторов от известных фонарных брендов лишена смысла. 34 цены вы отдадите за красивую обертку.

Собственно, думаю что все основные вещие о том как выбрать литий-ионный аккумулятор на алиэкспресс я раскрыл. если что-то забыл — пишите.

10 лучших аккумуляторов 18650 — Рейтинг 2020 года (Топ 10)

Электрические беспроводные приборы на данный момент используются повсеместно. Они являются незаменимыми помощниками людей. Долгие годы в качестве основного источника питания различной техники были простые щелочные батарейки. Время идет и прогресс вытесняет их высокотехнологичными литий-ионными аккумуляторами, наиболее встречаемыми из которых являются батареи форм-фактора 18650.

Мы подготовили рейтинг аккумуляторов 18650, которые можно приобрести для использования с различной техникой.

При выборе подобной продукции особое внимание стоит обратить на бренд и на доступные защиты, поскольку именно от этого зависит безопасность и долговечность использования беспроводной техники.

В дальнейшую очередь следует рассматривать аккумуляторы в зависимости от своих целей.

Любители электронных сигарет могут обойтись более легкими аккумуляторами с низкой емкостью, а мастера по ремонту электротехники наоборот, будут ценить ресурсные вместительные батареи для большего использования техники без зарядок.

① LiitoKaala NCR18650B

Аккумуляторы NCR18650B от китайского производителя LiitoKaala можно с легкостью найти во многих онлайн-магазинах на восточных интернет-площадках. Они заслужили уважение покупателей низкой ценой и высоким качеством продукции.

NCR18650B имеют от 3000 до 3500 мАч заряда каждого аккумулятора, а заряжаться могут любым бытовым зарядным устройством под формат 18650. Заявленный КПД батарей составляет 90%, что позволяет использовать их беспрерывно в течение нескольких лет без необходимости замены.

Конструкция аккумуляторов полностью предотвращает риск взрыва при эксплуатации.

Достоинства:

  • низкая цена;
  • безопасность;
  • высокий КПД.

Недостатки:

  • плавающая емкость аккумуляторов.

② VariCore NCR18650B

Аккумуляторы форм-фактора 18650 от китайского производителя VariCore также достаточно часто продаются во многих магазинах. Их заявленная емкость составляет 3400 мАч, что полностью соответствует реальным замерам, произведенным покупателями. Необходимое напряжение для зарядки и при работе составляет 3,7 В, а вес каждого отдельного аккумулятора составляет 46 грамм.

Данные батареи 18650 предназначены для использования в маломощном оборудовании, вроде профессиональных и туристических фонарей. Применение в качестве источника питания для электронных сигарет может быть опасно.

Достоинства:

Недостатки:

  • ограниченная область применения.

③ LiitoKaala HG2

LiitoKaala HG2 мощные профессиональные аккумуляторы, которые могут быть использованы в любой технике практически без ограничений. Ресурс заряда-разряда каждой батареи составляет приблизительно 800-1000 циклов.

Необходимое напряжение для зарядки составляет от 2,75 В до 4,25 В. Производитель сообщает, что нарушение этого правила может стать причиной повреждения и даже детонации аккумуляторов. Заявленная емкость составляет 3000 мАч.

Достоинства:

  • емкость;
  • широкий профиль использования;
  • высокий ресурс;
  • цена.

④ VariCore VTC6

Аккумулятор форм-фактора 18650, который может быть использован покупателем для любых целей и устройств, в том числе для электроинструментов и электронных сигарет. VariCore VTC6 весит приблизительно 46 грамм, номинальная емкость составляет 3000 мАч. Ресурс батареек составляет 800 циклов разряда-заряда. Номинальное напряжение – 4,2 В, стандартное – 3,7 В.

Достоинства:

⑤ Lanzhd INR18650

По заверению производителя Lanzhd, аккумуляторы INR18650 предназначены для использования в качестве источника питания электроинструментов и электрических приборов.

Номинальная емкость, заложенная в батареи, составляет 3400 мАч, а номинальное напряжение – 3,7 В.

По замерам, произведенным покупателями, партии аккумуляторов имеют высокий процент брака – многие из экземпляров имеют завышенные показатели сопротивления, что помешает использовать их в виде блока батарей.

Достоинства:

Недостатки:

⑥ VariCore INR18650-25R

Аккумуляторы VariCore INR18650-25R по словам производителя могут применяться в качестве источника энергии для любых видов электротехники. Вес каждой отдельной батарейки составляет 45 грамм, номинальная емкость 2500 мАч. Сила тока составляет 20 Ампер, а ресурс – 1000 циклов заряда-разряда.

Достоинства:

Недостатки:

⑦ VariCore LiiHE41865

Производитель VariCore специально разработал аккумуляторы этой модели для использования в качестве источника электричества для электронных сигарет.

Они имеют наиболее подходящие характеристики, такие как: номинальное стабильное напряжение в 3,6 В и напряжение отсечения заряда в 2,5 В. Устройство обладает большим ресурсом и поддерживает порядка тысячи циклов разряда-заряда.

Номинальная емкость каждого аккумулятора небольшая – всего 2500 мАч.

Достоинства:

  • цена;
  • качество;
  • характеристики.

Недостатки:

⑧ GTF 18650

Аккумуляторы форм-фактора 18650 от компании GTF предназначены для использования в маломощных электрических приборах. Их преимуществом является большая номинальная емкость — 9900 мАч, которая позволяет простой технике вроде фонариков, работать многие часы без необходимости дозарядки. Номинальное напряжение составляет 3,7 В, присутствует защита от перезаряда.

Достоинства:

  • цена;
  • номинальная емкость.

⑨ LiitoKaala VTC6

LiitoKaala VTC6 могут использоваться в любой, даже высокомощной технике за счет своих характеристик и наличия множества защит, предостерегающих экстренный выход аккумуляторов из строя вместе с поломкой техники.

Номинальная емкость батареи составляет 3120 мАч, а номинальное напряжение – 3,6 В. Производитель предупреждает, что данные аккумуляторы не должны быть полностью разряжены, поскольку это может привести к деградации батареи.

Достоинства:

  • емкость;
  • цена;
  • качество сборки;
  • наличие защиты.

⑩ LiitoKaala 30Q

LiitoKaala 30Q – премиальные батареи от компании LiitoKaala, которые могут с легкостью соревноваться в своих показателях с другими, более именитыми мировыми брендами.

Они могут быть использованы в любой технике без риска повреждения устройства из-за брака, либо неправильных конструктивных решений.

Номинальная емкость аккумулятора составляет 3000 мАч, напряжение 3,7 В, а сопротивление меньше 50.

Достоинства:

  • ресурс;
  • качество сборки;
  • защита от перезаряда и переразряда;
  • емкость.

Аналоговые зарядные устройства NITECORE для аккумуляторов 18650, 16340 (RCR / CR123A), 26650, 14500 и других

Зарядное устройство и внешний аккумулятор NITECORE LC10 USB с подсветкой - Б / у
  • Продукт Gently Used
  • Функции зарядки и разрядки
  • Сенсорный белый свет для 3 уровней яркости и индикаторов питания
  • Совместимые типы батарей: Li-ion / IMR: 12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650 , 16500, 16340 (RCR123), 16650, 17350, 17500, 17650, 17670, 17700, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22500, 22650, 22700, 25500, 26500, 26650, 26700 (совместим с 3.Цилиндрическая литий-ионная аккумуляторная батарея 6 В или 3,7 В)
USB-зарядное устройство и внешний аккумулятор NITECORE LC10 с подсветкой
  • Функции зарядки и разрядки
  • Сенсорный белый свет для 3 уровней яркости и индикаторов мощности
  • Совместимые типы батарей: Li-ion / IMR: 12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650, 16500, 16340 ( RCR123), 16650, 17350, 17500, 17650, 17670, 17700, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22500, 22650, 22700, 25500, 26500, 26650, 26700 (совместим с 3.Цилиндрическая литий-ионная аккумуляторная батарея 6 В или 3,7 В)

(13) NiteCore New i4 4-канальное универсальное зарядное устройство для 18650, 16340 и т. Д.
  • Зарядка 4 аккумуляторов Независимо
  • Полностью автоматизированная и защищенная.
  • Тип вспомогательной батареи:
    • Li-ion 26650, 22650, 18650, 17670, 18490, 17500, 17335,
      16340 (RCR123A), 14500, 10440
    • Ni-MH / Ni-CD AA, AAA, A, SC , К

(29) Зарядное устройство на шесть слотов NITECORE Q6, для 18650 16340 RCR123A 14500 18350 и более - Б / у
  • Продукт Gently Used
  • Заряжает до 6 аккумуляторов одновременно
  • Полностью автоматизированный и защищенный
  • Совместимые типы аккумуляторов: Li-ion / IMR: 10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450, 13500, 13650 , 14350, 14430, 14500, 14650, 16500, 16340 (RCR123), 16650, 17350, 17500, 17650, 17670, 17700, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22500, 22650, 22700, 25500, 26500, 26650, 26700
Зарядное устройство NITECORE Q6 на шесть слотов, для 18650 16340 RCR123A 14500 18350 и более
  • Заряжает до 6 аккумуляторов одновременно
  • Полностью автоматизированный и защищенный
  • Совместимые типы аккумуляторов: Li-ion / IMR: 10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650, 16500, 16340 (RCR123), 16650, 17350, 17500, 17650, 17670, 17700, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22500, 22650, 22700, 25500, 26500, 26650, 26700

(12)

Зарядное устройство для литий-ионных аккумуляторов своими руками: 8 шагов (с изображениями)

Давайте подробно рассмотрим этот модуль.На рынке доступны две версии этой коммутационной платы для литий-ионного зарядного устройства на основе TP4056; со схемой защиты аккумулятора и без нее. Мы будем использовать один со схемой защиты аккумулятора.

Коммутационная плата, содержащая схему защиты аккумулятора, обеспечивает защиту с помощью микросхем DW01A ( IC защиты аккумулятора ) и FS8205A ( Dual N-Channel Enhancement Mode Power MOSFET ). Следовательно, коммутационная плата с защитой аккумулятора содержит 3 микросхемы (TP4056 + DW01A + FS8205A), тогда как плата без защиты аккумулятора содержит только 1 микросхему (TP4056).

TP4056 - это полный модуль линейного зарядного устройства постоянного тока / постоянного напряжения для одноэлементных литий-ионных батарей. Благодаря корпусу SOP и небольшому количеству внешних компонентов TP4056 идеально подходит для использования в домашних условиях. Он может работать как с USB, так и с настенными адаптерами. Я приложил изображение контактной схемы TP4056 (изображение №2) вместе с изображением цикла заряда (изображение №3), показывающее зарядку постоянным током и постоянным напряжением. Два светодиода на этой коммутационной плате показывают различное рабочее состояние, такое как зарядка, прекращение зарядки и т. Д. (Изображение No.4).

Для безопасной зарядки литий-ионных аккумуляторов 3,7 В их следует заряжать постоянным током в 0,2–0,7 раза больше их емкости, пока их напряжение на клеммах не достигнет 4,2 В, затем их следует заряжать в режиме постоянного напряжения до зарядного тока. снижается до 10% от начальной скорости зарядки. Мы не можем прекратить зарядку при 4,2 В, потому что емкость, достигнутая при 4,2 В, составляет всего около 40-70% от полной емкости. Обо всем этом заботится TP4056. Теперь одна важная вещь , зарядный ток определяется резистором, подключенным к выводу PROG, модули, доступные на рынке, обычно поставляются с 1.К этому выводу подключено 2 кОм, что соответствует зарядному току 1 Ампер (Изображение № 5). Вы можете поиграть с этим резистором, чтобы получить желаемый зарядный ток.

Ссылка на техническое описание TP4056

DW01A - это микросхема защиты аккумулятора, на изображении № 6 показана типичная схема приложения. МОП-транзисторы M1 и M2 подключаются извне через микросхему FS8205A.

Ссылка на техническое описание DW01A

Ссылка на техническое описание FS8205A

Все это собрано на коммутационной плате зарядного устройства для литий-ионных аккумуляторов TP4056, ссылка на которую указана в шаге №2.Нам нужно сделать только две вещи: подать напряжение в диапазоне от 4,0 до 8,0 В на входные клеммы и подключить батарею к клеммам B + и B- TP4056.

Далее мы соберем остальную часть схемы зарядного устройства.

безопасность - Как безопасно зарядить 3 литиевые батареи 18650 для использования в одной упаковке?

Я устанавливаю стробоскопы на свой универсальный велосипед, потому что я устал от людей, которые чуть не сбили меня с ног только потому, что они полусонные в темные зимние дни.Яркий свет помогает «слепым» водителям видеть вас. Ни один полицейский никогда не прослушивал меня по поводу моего заднего фонаря, и если они выяснят мой случай по поводу стробоскопов, мне придется указать, что это «чрезвычайная ситуация», когда водители автомобилей не видят меня в полдень на тихоокеанском северо-западе.

У меня есть белый луч 9-ваттной формы (по бокам) и для передней части и два янтарных 4-ваттных стробоскопа по бокам, а для задней части у меня есть большой L.E.D. Задний фонарь грузовика я использую с мигалкой (для сигналов поворота), но я устанавливаю стробоскоп для заднего фонаря.Он работает на пакете 18650 из 3 ячеек. Я буду использовать 4-элементный блок для остальных трех источников света. Потому что новые стробоскопы могут потреблять до 24 вольт. Если характеристики вашего фонаря говорят, что он потребляет до 14,8 В или меньше, вы должны использовать 3-элементный блок.

Если вы собираете батарею и хотите использовать печатную плату, электроника теперь настолько мала, что в эти защитные платы встроены схемы балансировки заряда, так что будет еще безопаснее заряжать. Но новому I-Max B6 не понравится путаница из большего количества схем.

Зарядное устройство I-Max B6 (старого образца) заряжается через цепи защиты, хотя в инструкции сказано, что это не так; Я установил свой на 3 ячейки 3,6 В на ячейку, чтобы ячейки прослужили дольше.

Их следует заряжать не более чем до 4,2 В или даже 4,1 В или даже меньше, если это возможно. Недавно было доказано, что чем дольше элемент батареи держит высокое напряжение, тем быстрее он вырождается. Так что, если вам нужен полный заряд 4,2 вольта, используйте его правильно. Если вы заряжаете их примерно до 5 вольт каждый или больше, вы напрашиваетесь на проблемы !!!

3 Последовательные элементы можно заряжать быстрее, чем отдельные элементы, потому что таким образом они обладают большим сопротивлением.Я установил свое зарядное устройство на 1 ампер. Таким образом, 4-элементный блок может заряжаться быстрее при более высоком напряжении. (1/3 вольта на каждую ячейку), если вам нужно быстрее зарядить, попробуйте при более высоком напряжении. Но если использовать дешевые китайские элементы, заряжайте их в стальном ящике для боеприпасов !! Если они производят достаточно тепла, чтобы чувствовать, что у вас могут возникнуть опасные проблемы. Если в батарее нет проводов к балансировочным пробкам, через некоторое время элементы выровняются, поэтому не беспокойтесь об этом.

Новый химический состав батареи {LiFePO4} безопаснее, чем у старых литий-ионных элементов 18650.Но я не знаю, как они будут заряжаться в I-Max B6. NiMH намного безопаснее, но намного тяжелее.

Протоколы зарядки литий-ионных аккумуляторов и их влияние на срок службы - экспериментальное исследование с различными батареями 18650 большой мощности

Основные моменты

Сравнение различных протоколов зарядки в идентичных условиях окружающей среды.

Срок службы при непрерывной и импульсной зарядке с различными токами и напряжениями.

Три типа клеток обнаруживают различия между химическим составом клеток и производителями.

Влияние протоколов тарификации на использование емкости, время зарядки и эффективность.

Рекомендации по оптимизированным стратегиям зарядки.

Реферат

В этом документе представлен обзор стратегий зарядки литий-ионных аккумуляторов. Более того, выполняется подробная оценка стратегий зарядки на основе обширного экспериментального исследования с тремя различными типами ячеек.

Результаты экспериментов показывают, что влияние зарядных токов и зарядных напряжений на срок службы может заметно различаться для разных литий-ионных аккумуляторов. Как правило, на срок службы больше влияют большие токи зарядки, чем высокие токи разряда. Различные протоколы ускоренной зарядки показали, что высокие токи зарядки могут ухудшить срок службы не только при высоком уровне заряда (SoC), но и при очень низком уровне SoC. Наши исследования импульсной зарядки показывают, что литий-ионные элементы выдерживают зарядные импульсы высокого тока или высокого напряжения без какого-либо ухудшения срока службы, когда длительность импульсов остается небольшой, а средние значения тока и напряжения значительно ниже.Для импульсов длительностью менее 1 с продолжительность цикла была одинаковой для импульсной и непрерывной зарядки с одинаковыми средними токами зарядки и одинаковой глубиной цикла.

В этом документе также представлено влияние зарядных токов и зарядных напряжений на использование емкости, время зарядки и эффективность для поддержки процесса разработки оптимизированных протоколов зарядки для практических приложений.

Аббревиатуры

CCCV

постоянный ток постоянное напряжение

CCPC

постоянный ток + импульсная зарядка

EIS

спектроскопия электрохимического импеданса

LFP

LiFePO 4 , фосфат лития-железа

MSCC

протоколы многоступенчатой ​​постоянной зарядки

Быстрая зарядка

Ускоренная зарядка

Импульсная зарядка

Старение батареи

Срок службы

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2016 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Цитирующие статьи

Зарядное устройство для литий-ионных аккумуляторов 18650 с входом питания Mini-USB

Описание продукта


Эта крошечная литий-ионная зарядная плата 3,6 В основана на микросхеме зарядки литий-ионных аккумуляторов TP4056. Эта плата способна подавать зарядный ток 1 А при 4,26 В на одноэлементную литий-ионную батарею при питании через USB или внешний источник. Светодиодные индикаторы зарядки и Готово показывают состояние зарядки.

Контактные площадки для пайки предназначены как для входного питания (если не используется разъем MICRO-USB), так и для выводных проводов аккумулятора.

Напряжение отключения зарядки: 4,2 В +/- 1%
Максимальный ток заряда: 1000 мА
Входное напряжение: 5 В
Подключите аккумулятор к разъему B + B-, вставленному в зарядное устройство для мобильного телефона USB, горит красный свет заряжается, горит зеленый свет.
Входы с гнездом Micro-USB, могут быть напрямую подключены к зарядному устройству телефона литиевой батарее.
Напряжение защиты от чрезмерной разрядки аккумулятора: 2.5V
Ток защиты от перегрузки по току: 3A
Размер платы: 2,6 * 1,7 см / 1,02 * 0,67 дюйма
Примечание: при первом доступе к аккумулятору может отсутствовать напряжение между выходом OUT + и OUT-, а затем получить доступ к зарядке напряжения 5V Ваша энергия может активировать схему защиты, а аккумулятор от B + B-, затем провести линию на коротком замыкании, также необходимо перезарядить, чтобы активировать схему защиты. Обратите внимание, что зарядное устройство должно иметь выходную мощность 1 А или более, чтобы делать это при использовании входа для зарядного устройства мобильного телефона, или может не заряжать
+ Micro-USB female и далее - контактные площадки для входа питания, доступ 5V.B + положительный, затем литиевая батарея, B- затем отрицательная литиевая батарея. OUT + и OUT- подключены к нагрузке, такой как положительный и отрицательный электроды, подключенные к мобильной бустерной пластине или другой нагрузке.
материал: металл
цвет: синий
Упаковка: 10 шт. Модуль платы зарядки литиевой батареи
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

Эта плата может заряжать популярный литий-ионный аккумулятор 18650.

Размеры: 1 "x 0,75" Квадрат.

Состояние товара: Новый

Batteries pt.2 - Руководство по зарядке литий-ионных и никель-металлгидридных аккумуляторов | Радек Ярема | Блог Husarion

В предыдущей статье я описал самые популярные типы батарей, которые обычно используются в роботах - Li-Ion, Li-Poly и NiMH батареи. Я также объяснил, как выбрать правильную модель батареи для различных роботизированных приложений. Так что единственный оставшийся вопрос - как их эффективно заряжать.Удобный способ зарядки может стать определяющим фактором при выборе аккумулятора.

Бытовые Li-Ion аккумуляторы и зарядные устройства

Слово «потребитель» используется в отношении надежных аккумуляторов и зарядных устройств, которые обычно используются средними, часто нетехническими пользователями. Литий-ионные батареи не доступны в форм-факторе «AA», чтобы избежать путаницы (одна литий-ионная батарея работает при напряжении 3,7 В вместо 1,5 В в обычных батареях AA), но вы можете найти их в 18650 и других цилиндрических формах.Большинство потребительских литий-ионных элементов имеют встроенную схему защиты, и, на мой взгляд, их следует называть «потребительскими» только тогда, когда защита установлена.

Для их зарядки вам понадобится зарядное устройство, которое лишь немного больше держателя батареи и очень похоже на сам держатель., Фактически, это держатель батареи с мини-схемой зарядки ☺

Зарядные устройства для одного или двух 18650 Литий-ионные элементы

Интересный факт: если вы захотите найти зарядное устройство для трех литий-ионных аккумуляторов 18650, вам придется нелегко… это почти невозможно.Я нашел только один (когда-либо), и он был в комплекте с мощным светодиодным фонариком (зачем кому-то вставлять фонарик в зарядное устройство?). Я надеюсь, что в ближайшем будущем кто-нибудь в конце концов начнет производить зарядные устройства для трех 18650. Зарядные устройства для четырех аккумуляторов доступны на рынке.

Если вы хотите лучше контролировать процесс зарядки, используйте одно из более интеллектуальных зарядных устройств:

Интеллектуальное зарядное устройство на две ячейки

Вы не только получите больший контроль, но и улучшите качество процесса зарядки, и, следовательно, более продолжительное время автономной работы.Модель на картинке имеет регулируемые контакты для разных размеров ячеек.

Недостатком использования бытовых цилиндрических батарей является электрический контакт, который иногда вызывает проблемы, когда качество держателя низкое или ваш робот подвергается вибрации.

Еще одним недостатком является необходимость извлечения аккумуляторов для зарядки и занятие дополнительного места держателем аккумулятора.

Чтобы использовать цилиндрические элементы в вашем роботе, вам нужно только найти подходящий держатель батареи с парой пружин, например этот:

Держатель батареи для трех элементов 18650

Бытовые NiMH батареи и зарядные устройства

Когда дело доходит до Для потребительских NiMH аккумуляторов общие правила практически такие же, как и для Li-Ion - вы можете купить простые в использовании аккумуляторы и зарядные устройства.Единственное отличие состоит в том, что в Li-Ion существуют формы «AA» или «AAA» NiMH, а не формы «18650». Также доступны размеры C, D или 6F22.

Зарядные устройства аналогичны:

Зарядное устройство для 4 элементов AA или AAA

Некоторые модели зарядных устройств работают как с NiMH, так и с Li-Ion элементами.

Зарядные устройства и аккумуляторы для радиоуправляемых любителей

Радиоуправляемые любители должны обладать достаточными знаниями и опытом для работы с различными типами разъемов, химическим составом аккумуляторов, настройками, режимами зарядки и зарядными устройствами с микропроцессорным питанием.Батареи, требующие большей осторожности со стороны пользователя, доступны только в магазинах, предназначенных для профессионалов и производителей, таких как HobbyKing.

RC (Радиоуправляемые) автомобили и лодки, реже дроны, также могут питаться от популярных бытовых цилиндрических батарей, но из-за недостатков, упомянутых ранее, любители радиоуправляемых моделей предпочитают аккумуляторные блоки с проводами и специальными разъемами. Вы можете увидеть примеры ниже:

Аккумуляторные блоки A: NiMH (слева) и Li-Poly (справа)

Эти аккумуляторные блоки нельзя вставлять в гнезда для зарядного устройства, но их необходимо подключить с помощью кабеля.Я не буду вдаваться в подробности, но вы должны знать, что обычно существует две группы разъемов аккумуляторных блоков:

  1. Разъемы питания - они имеют два контакта. Их размер зависит от максимального тока. Самые популярные - XT30, XT60, XT90, T-connector, Tamiya и JST. Зарядные устройства часто продаются с переходниками на разные типы разъемов.
  2. Разъемы балансира - только для аккумуляторных блоков с двумя и более элементами. Они более стандартизированы, и JST-XH являются наиболее популярными.Существуют также более мелкие версии, такие как JST-SH (Nano JST), JST-ZH (Micro JST). JST - это имя ведущего производителя этих разъемов. Разъем балансира имеет от двух до восьми контактов (количество ячеек + 1).

Вы можете заряжать эти батареи с помощью подходящих зарядных устройств, которые можно найти в тех же магазинах, что и батареи, которые вы используете:

Различные зарядные устройства, доступные в магазинах для хобби RC

Черные зарядные устройства на фотографии выше - самые простые, и они способны заряжать только литий-ионные батареи в конфигурации 1S, 2S или 3S.Нижний левый аналогичен, но имеет 3 режима - для химии LiPo, LiFe и NiMH. Самый большой из них - это пример усовершенствованного зарядного устройства, способного заряжать NiCd, NiMH, Pb и Li-Ion аккумуляторы и имеющего множество разъемов:

Универсальное, программируемое зарядное устройство для разных аккумуляторов

Я бы порекомендовал такое программируемое зарядное устройство (не обязательно этот бренд;)) если много экспериментировать с разными проектами. На рисунке выше показаны разъемы питания (слева) и разъемы балансира (справа), которые используются для зарядки аккумуляторных блоков от 2S до 6S.

Экономичное решение

Многие читатели наверняка знают, что литий-ионные аккумуляторы 18650 имеют лучшее соотношение эффективности и цены. На самом деле они довольно дешевы, но у них есть некоторые недостатки:

  • У них нет «кнопки» на плюсовом выводе и они короче потребительских (без платы защиты), поэтому обеспечить хороший контакт в держателе аккумулятора с пружинами. Вам нужно изменить держатель, добавив плоскую металлическую площадку, сделанную из хорошего проводника.
  • Даже если вы обеспечите хороший контакт, в вашем аккумуляторном блоке нет балансировочного разъема. К пружинам нужно что-то припаять… но иногда это бывает невозможно, потому что пластиковый держатель начнет плавиться. Все еще не идеальное решение.

Решение, которое я обнаружил, - это держатель батареи для одного элемента с различными пружинами, которые можно регулировать для более коротких элементов:

Держатель для одноэлементной батареи

Купите необходимое количество держателей для одной батареи, подключите питание и балансир проводов, и у вас будет самый дешевый источник питания, который по-прежнему легко заряжать и сохраняет баланс между элементами!

Вот пример готового решения, которое мы разработали в Husarion: https: // husarion.com / manuals / husarion-add-ons / # husarion-add-ons-hbatterypack-2

Защита не всегда хороша

В предыдущей статье я упоминал, что схемы защиты, встроенные в некоторые батареи, не слишком хороши для дронов, из-за возможности срабатывания защиты при нахождении дрона на высоте 10 метров над землей.

Другая проблема может возникнуть, если ваше зарядное устройство предназначено для литий-полимерных аккумуляторов, и вы хотите использовать его для зарядки потребительских ячеек с защитой, используя изготовленный на заказ держатель с балансировочными проводами.* Защита может быть активирована, когда, например, батарея разряжена ниже нижнего предела, чтобы избежать дальнейшей разрядки и необратимого повреждения. Фактически, ваше зарядное устройство может даже не начать заряжаться, потому что считает, что одна или несколько ячеек повреждены. Так что в итоге вы получаете разряженную батарею, которую вы не можете перезарядить (ага, это плохо). Вы не можете прочитать об этом в инструкции, а затем решить, можно ли зарядить аккумулятор с активированной защитой. Вы должны сами это проверить.

Приведенный выше комментарий не относится к потребительским зарядным устройствам, в которые вы вставляете каждую ячейку отдельно - они адаптированы для таких сценариев и могут заряжать даже элементы с начальным напряжением, равным 0 В.

* - Зарядные устройства Li-Poly, как правило, могут использоваться также для зарядки литий-ионных аккумуляторов из-за той же характеристики напряжения, если только химический состав не похож (могут быть исключения, о которых я еще не знаю).

Как всегда, надеюсь поможет. Спасибо за прочтение.

Как возродить литий-ионные батареи

Литий-ионные батареи, также известные как Li-on батареи, являются перезаряжаемыми батареями, что делает их хорошим выбором для всех типов электронных устройств, от ноутбуков до видеокамер.Преимущества литий-ионных батарей перед никель-кадмиевыми и никель-металлгидридными батареями заключаются в большей емкости, меньшем саморазряде и большем количестве циклов зарядки до появления проблем. Прежде чем утилизировать литий-ионный аккумулятор, который, по всей видимости, разрядился, сначала попробуйте вернуть его к жизни.

Выключите источник питания прибора, в котором находится аккумулятор, и извлеките аккумулятор. Снимите показания напряжения с помощью вольтметра. Литий-ионные аккумуляторы могут перейти в спящий режим, если разрядить аккумулятор слишком сильно.Например, если ваша батарея рассчитана на 3,7 В, а вольтметр показывает только 1,5 В, возможно, она находится в спящем режиме.

Некоторые зарядные устройства и анализаторы аккумуляторов имеют функцию «пробуждения», «восстановления» или «ускорения», предназначенную для пробуждения спящего аккумулятора. Это не всегда успешно, и вы не должны пытаться сделать это с батареями, которые были ниже 1,5 В более недели, но иногда это может оживить батарею. Вставьте аккумулятор, соблюдая полярность.

Сделайте еще одно показание напряжения батареи примерно через минуту после того, как вы просыпаетесь, или, в качестве альтернативы, проверьте руководство к зарядному устройству, чтобы узнать, когда процесс должен быть завершен.Помните, что иногда восстановить батарею не удастся, поэтому вам, возможно, придется купить новую батарею, если это не поможет.

Верните аккумулятор в литий-ионное зарядное устройство и полностью зарядите его. Это займет около 3 часов, в зависимости от того, какой тип литий-ионного аккумулятора вы ремонтируете. Некоторые зарядные устройства автоматически переходят из режима восстановления в режим зарядки, поэтому на этих устройствах вы можете просто оставить аккумулятор на месте. Затем снова разрядите литий-ионный аккумулятор в устройстве, которое будет сильно загружать аккумулятор, например, в светодиодном фонарике.

Поместите литий-ионный аккумулятор в герметичный пакет и положите его в морозильную камеру примерно на 24 часа, убедившись, что в пакете нет влаги, которая могла бы намочить аккумулятор. Когда вы достаете его из морозильной камеры, дайте ему оттаять до восьми часов, чтобы он остыл до комнатной температуры.

Поместите литий-ионный аккумулятор в зарядное устройство и полностью зарядите. Надеюсь, его производительность улучшится, он снова будет заряжаться и прослужит дольше между циклами зарядки.

  • Чтобы продлить срок службы литий-ионного аккумулятора, всегда храните его при комнатной температуре или ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
