Как сделать простую и эффективную антенну для УКВ радио в домашних условиях. Какие бывают виды антенн для радиоприемников. Из каких материалов можно изготовить антенну самостоятельно. Пошаговые инструкции по сборке разных типов антенн.
Виды антенн для УКВ радиоприемников
Для приема УКВ радиосигнала можно использовать несколько типов антенн, различающихся по конструкции и эффективности:
- Простая проволочная антенна
- Петлевая антенна из коаксиального кабеля

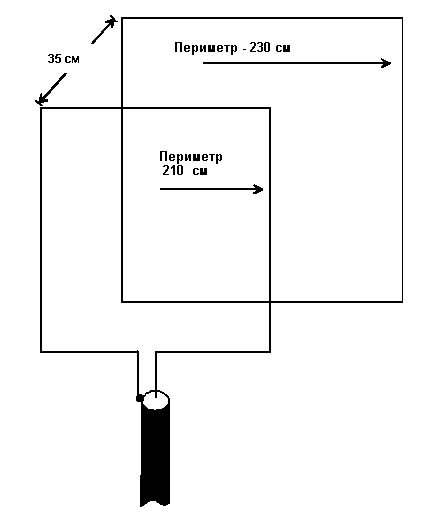

- Вибраторная антенна типа «волновой канал»
- Рамочная антенна
- J-образная антенна
- Спиральная антенна
Выбор конкретного типа зависит от условий приема, расстояния до радиостанций и имеющихся материалов. Рассмотрим наиболее простые и эффективные варианты для самостоятельного изготовления.
Необходимые материалы и инструменты
Для изготовления УКВ антенны своими руками потребуются следующие материалы:
- Медный или алюминиевый провод диаметром 1-2 мм
- Коаксиальный кабель (для некоторых конструкций)
- Изоляторы (пластиковые трубки, деревянные рейки)
- Разъем для подключения к приемнику
- Крепежные элементы (саморезы, хомуты)
Из инструментов понадобятся:

- Плоскогубцы и кусачки
- Паяльник
- Рулетка или линейка
- Дрель со сверлами (для некоторых конструкций)

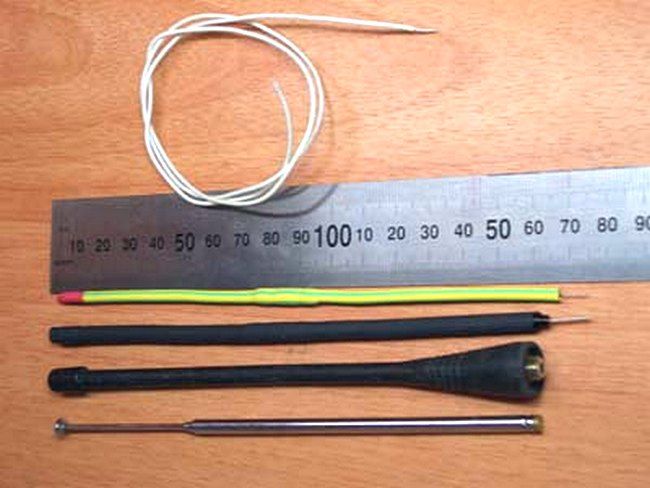

Простая проволочная антенна
Самый простой вариант УКВ антенны — отрезок провода длиной 75-100 см. Порядок изготовления:
- Отрежьте провод нужной длины
- Зачистите один конец провода на 1-2 см
- Припаяйте зачищенный конец к центральному контакту антенного разъема
- Закрепите провод в вертикальном положении
Такая антенна проста, но малоэффективна. Подходит только для приема мощных близких радиостанций.

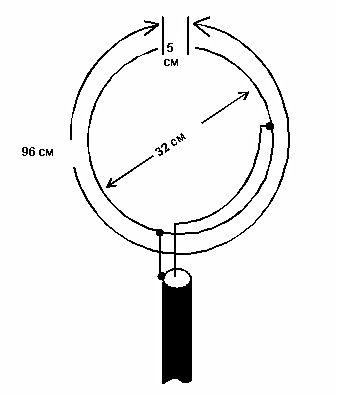

Петлевая антенна из коаксиального кабеля
Более эффективный вариант — петлевая антенна из отрезка коаксиального кабеля:
- Отрежьте кабель длиной около 1,5 м
- На одном конце зачистите центральную жилу и оплетку на 2-3 см
- Отступите 48 см и сделайте надрез до центральной жилы
- Еще через 48 см снимите внешнюю изоляцию и оплетку на 2-3 см
- Соедините центральную жилу и оплетку в месте второго надреза
- Припаяйте разъем к свободному концу кабеля
Получившуюся петлю можно закрепить на оконной раме или стене. Такая антенна обеспечит уверенный прием большинства УКВ радиостанций.

Вибраторная антенна «волновой канал»
Для приема слабых и удаленных радиостанций хорошо подходит вибраторная антенна типа «волновой канал»:
- Изготовьте деревянную или пластиковую траверсу длиной около 1 м
- Нарежьте 5 отрезков алюминиевого прутка или толстой проволоки:
- 1 шт — 104 см (активный вибратор)
- 1 шт — 100 см (рефлектор)
- 3 шт — 94 см (директоры)
- Закрепите вибраторы на траверсе с шагом 34 см
- Подключите к активному вибратору коаксиальный кабель
Такая антенна обеспечит направленный прием в секторе около 60 градусов и усиление до 7-8 дБ.
Настройка и установка антенны
После изготовления антенну необходимо правильно настроить и установить:
- Расположите антенну вертикально
- Направьте в сторону ближайшего радиопередатчика
- Подберите оптимальное положение, добиваясь наилучшего качества приема
- Надежно закрепите антенну в выбранном положении
- При необходимости подстройте длину вибраторов
Правильно изготовленная и настроенная самодельная антенна позволит значительно улучшить качество приема УКВ радиостанций на вашем приемнике.

Преимущества самодельных антенн
Изготовление УКВ антенны своими руками имеет ряд преимуществ:
- Низкая стоимость по сравнению с покупными антеннами
- Возможность оптимизации под конкретные условия приема
- Развитие навыков в радиотехнике
- Удовлетворение от самостоятельно выполненной работы
При этом самодельная антенна часто не уступает по эффективности заводским моделям, а иногда и превосходит их. Главное — соблюдать размеры и технологию изготовления.
Часто задаваемые вопросы
Какая длина провода оптимальна для УКВ антенны?
Оптимальная длина провода для простой УКВ антенны составляет 75-100 см. Это соответствует четверти длины волны в диапазоне 88-108 МГц.
Можно ли использовать алюминиевую проволоку вместо медной?
Да, алюминиевая проволока вполне подходит для изготовления УКВ антенны. Она даже имеет некоторые преимущества — меньший вес и стоимость. Главное — обеспечить надежный контакт в местах соединений.
Как улучшить прием слабых радиостанций?
Для улучшения приема слабых станций рекомендуется:

- Использовать направленную антенну типа «волновой канал»
- Поднять антенну как можно выше
- Применить малошумящий антенный усилитель
- Устранить источники помех вблизи антенны
Нужно ли заземлять УКВ антенну?
В большинстве случаев заземление УКВ антенны не требуется. Оно может даже ухудшить прием из-за наводок от силовой проводки. Заземление целесообразно только для наружных антенн для защиты от статики.
1 | 13-элементый волновой канал 7L3LVX на 430 МГц | 7656 | 01.02.2001 | |
2 | 2 квадрата на 144 МГц | 201 | 13619 | 29.05.2000 |
3 | 3 простые внешние антенны LPD(433) PMR(446) | 1050 | 2570 | 15.11.2015 |
4 | Acom-1000 | 431 | 2863 | 14.11.2014 |
5 | AV-640 Antenna Manual | 665 | 7517 | 31.05.2007 |
6 | BAOFENG UV-5R пользовательская инструкция, user manual | 249 | 2343 | 14.11.2014 |
7 | BAOFENG UV-5R схема, schematic diagram | 409 | 3859 | 14.11.2014 |
8 | Comet C-150BX пользовательская инструкция | 97 | 1701 | 14.11.2014 |
9 | Comet CHA-250B пользовательская инструкция | 216 | 1617 | 14.![]() |
10 | DB-1217 Antenna Manual | 303 | 4311 | 01.06.2007 |
11 | Diamond A1200S12 инструкция | 199 | 1943 | 14.11.2014 |
12 | Diamond V2000A инструкция | 79 | 1872 | 14.11.2014 |
13 | Diamond X500H инструкция | 184 | 2040 | 14.11.2014 |
14 | Double Eagle — антенна | 3999 | 26.07.2001 | |
15 | Eagle — антенна на 260-390 мГц | 3718 | 26.07.2001 | |
16 | FAQ по CB технике (антенны) | 7539 | 07.04.2006 | |
17 | Icom SP-20 инструкция и схема | 1006 | 2045 | 14.11.2014 |
18 | J-антенна на 144 МГц | 4 | 12582 | 30.05.2000 |
19 | LDG AT-200Pro инструкция | 1553 | 1837 | 14.11.2014 |
20 | LDG Z-817 инструкция | 1129 | 6998 | 14.![]() |
21 | LP-1009A Antenna Manual | 920 | 3696 | 01.06.2007 |
22 | Maki Denki UTV-1200B][ схема | 1899 | 1850 | 14.11.2014 |
23 | Maki Denki UTV-1200B][E схема | 711 | 1748 | 14.11.2014 |
24 | Maki Denki UTV-1200B][E-P схема | 627 | 1615 | 14.11.2014 |
25 | Mean Well S-350-24 схема | 94 | 3557 | 14.11.2014 |
26 | MFJ-1708 инструкция | 400 | 1083 | 14.11.2014 |
27 | MFJ-259 инструкция | 369 | 1406 | 14.11.2014 |
28 | MFJ-269 инструкция | 21 | 1020 | 14.11.2014 |
29 | MFJ-934 инструкция | 727 | 487 | 14.11.2014 |
30 | PS-304 схема | 231 | 1454 | 14.11.2014 |
31 | Q-MAC HF-90 описание | 737 | 2926 | 14.![]() |
32 | Q-MAC HF-90 пользовательская инструкция, instruction manual | 3301 | 1758 | 14.11.2014 |
33 | Q-MAC каталог | 1000 | 1936 | 14.11.2014 |
34 | Tokyo Hy-Power HL-37V схема | 28 | 1508 | 14.11.2014 |
35 | Tokyo Hy-Power HL-37VSX | 274 | 1490 | 14.11.2014 |
36 | Wi Fi антенна своими руками | 18413 | 18.03.2009 | |
37 | Активная передающая антенна | 4300 | 07.04.2006 | |
38 | Анализ антенны Yagi 145 — 5el | 6703 | 10.07.2003 | |
39 | Антена 900 МГц | 4218 | 07.04.2006 | |
40 | Антенна «двойной треугольник» на 144-145 МГц | 7727 | 09.09.2006 | |
41 | Антенна «Мидия» | 3783 | 26.07.2001 | |
42 | Антенна GSM своими руками | 13121 | 07.![]() | |
43 | Антенна VHF-UHF 3-5 эл. | 1540 | 2646 | 13.06.2013 |
44 | Антенна вертикальной поляризации 145 MHz, 7 dBd, круговая диаграмма направленности (модель) | 6768 | 09.09.2006 | |
45 | Антенна для автомобильной сигнализации | 4661 | 07.04.2006 | |
46 | Антенна для полевого дня за один вечер | 10303 | 14.06.2005 | |
47 | Антенна для радиотелефона на 900 MHz | 2702 | 07.04.2006 | |
48 | Антенна для радиотелефонов Harvest, Senao | 2810 | 07.04.2006 | |
49 | Антенна для УКВ маяка | 2 | 4601 | 30.05.2000 |
50 | Антенна на 28 и 144 МГц | 2933 | 07.04.2006 | |
51 | Антенна на 33-й телевизионный канал | 3156 | 07.04.2006 | |
52 | Антенна на подоконнике | 2472 | 07.![]() | |
53 | Антенна с круговой диаграммой направленности на диапазон 144-146 мГц | 11328 | 28.10.2004 | |
54 | Антенна туриста и рыболова | 2039 | 07.04.2006 | |
55 | Антенны возимых радиостанций | 14883 | 07.10.2002 | |
56 | Антенны для работы в полевых условиях | 2351 | 07.04.2006 | |
57 | Антенный усилитель для приема УКВ | 2725 | 07.04.2006 | |
58 | Варианты антенн с круговой диаграммой направленности на диапазон 144-146 МГц | 250 | 8441 | 09.01.2006 |
59 | Внешняя антенна для сотовых телефонов GSM, CDMA, DAMPS, NMT | 50029 | 07.11.2005 | |
60 | Высокоэффективные антенны УКВ | 754 | 6729 | 22.03.2001 |
61 | Высокоэффективные УКВ антенны | 3232 | 06.11.2001 | |
62 | Гистерезис в коаксиальном кабеле | 1620 | 30.![]() | |
63 | ДВЕ АНТЕННЫ ДЛЯ СИ-БИ-РАДИОСТАНЦИИ | 2953 | 07.04.2006 | |
64 | Двух элементная антенна Яги 144 MHz — балконный вариант | 6181 | 15.08.2008 | |
65 | Двухдиапазонная антенна на 28 и 144 МГц | 169 | 2286 | 23.03.2001 |
66 | Двухрамочная приемная антенна | 2022 | 07.04.2006 | |
67 | Двухэлементная антенна | 2148 | 07.04.2006 | |
68 | Делители телевизионного сигнала | 2641 | 07.04.2006 | |
69 | Диплексер 144/435 МГц | 10 | 2583 | 13.04.2004 |
70 | Колебательный контур-антенна | 278 | 3522 | 13.07.2010 |
71 | Коммутатор-усилитель для 144 и 430 МГц | 2372 | 07.04.2006 | |
72 | Комнатная антенна | 2338 | 07.04.2006 | |
73 | Конструкция простой ннтенны на 800 МГц | 169 | 16.![]() | |
74 | КСВ-метр Revex W570 инструкция | 3009 | 465 | 14.11.2014 |
75 | Магнитная антенна диапазона УКВ ЧМ | 387 | 4552 | 23.03.2001 |
76 | Малогабаритная приемо-передающая антенна диапазона 27 МГц | 2971 | 07.04.2006 | |
77 | МАЛОГАБАРИТНЫЕ АНТЕННЫ ПЕРЕНОСНЫХ СТАНЦИЙ СВ СВЯЗИ | 2724 | 07.04.2006 | |
78 | Малогабаритные антены СВ радиостанций (глава 1) | 2485 | 07.04.2006 | |
79 | Метод измерения тяжений в оттяжках мачт РРС | 1404 | 05.06.2016 | |
80 | Направленная антенна на диапазон 144-146МГц. | 3976 | 26.03.2006 | |
81 | Настройка и согласование антенно-фидерных устройств | 4435 | 07.04.2006 | |
82 | Основные формулы для расчета антенн | 2836 | 07.![]() | |
83 | Парабола 2.4 ГГц | 788 | 6208 | 31.07.2006 |
84 | Питание симметричных вибраторов | 10303 | 27.05.2007 | |
85 | Полуволновые антенны с резонаторным питанием | 8622 | 09.10.2002 | |
86 | Простая антенна на диапазон 144МГц | 2766 | 12.11.2010 | |
87 | Простая КВ антенна S-match loop | 1429 | 18.11.2017 | |
88 | Простая УКВ антенна на диапазон 144-146 МГц | 3105 | 06.12.2018 | |
89 | Простая широкополсная телевизионная антенна | 5694 | 07.04.2006 | |
90 | Простые антенны диапазона 144МГц | 43848 | 10.10.2002 | |
91 | Пятиэлементый волновой канал 7L3LVX на 144 МГц | 4255 | 01.02.2001 | |
92 | Рамочная трехэлементная ДМВ-антенна | 2052 | 07.![]() | |
93 | Рамочная шестиэлементная ДМВ-антенна | 2726 | 07.04.2006 | |
94 | Самая эффективная ДМВ антенна | 5234 | 07.04.2006 | |
95 | Современное состояние исследований малогабаритных антенн | 3486 | 16.07.2002 | |
96 | Спиральная антенна диаппазона 145 МГц | 3622 | 07.04.2006 | |
97 | Спиральная антенна для портативных радиостанций | 2331 | 07.04.2006 | |
98 | Спиральные антенны — изготовление и настройка | 3332 | 07.04.2006 | |
99 | Схема антенного коммутатора на 6 антенн | 1655 | 25.01.2018 | |
100 | Схемы и чертежи балконных КВ антенн для начинающих | 3110 | 20.08.2017 | |
101 | Телевизионная антенна ДМВ диапазона | 2658 | 07.04.2006 | |
102 | Телевизионный фильтр для радиостанции | 1612 | 07.![]() | |
103 | Треугольная антенна | 5421 | 07.04.2006 | |
104 | УКВ 5/8 из “чупа-чупса” | 1933 | 07.04.2006 | |
105 | УКВ антенна «QUAGI» | 4115 | 20.09.2002 | |
106 | Укороченная YAGI на 28 МГц | 1610 | 07.04.2006 | |
107 | Устройство ориентировки телевизионных антенн | 2191 | 07.04.2006 | |
108 | Французский треугольник на УКВ — 9 dBi | 1 | 1975 | 06.11.2010 |
109 | Цельнометаллическая дельта-антенна | 1666 | 07.04.2006 | |
110 | Четырехэлементная на 144 МГц | 3705 | 20.01.2003 | |
111 | Широкополосная антенна из лазерных дисков | 8838 | 07.04.2006 | |
112 | Широкополсный вертикальный излучатель | 1943 | 07.04.2006 | |
113 | Эффективная УКВ антенна | 5 | 3935 | 08.![]() |
114 | Эффективная УКВ антенна | 7 | 5250 | 27.02.2001 |
115 | Эффективная штыревая УКВ антенна F-22 RW | 10626 | 18.03.2004 |
Как сделать антенну для радио своими руками?
В жизнь современного человека уже давно и достаточно прочно вошли радиоприемники. Дома мы слушаем по радио новости и музыку, также оно активно используется по дороге на работу в автомобиле, во время прогулок на свежем воздухе. Но чтобы громкость и качество воспроизводимого звука были на высшем уровне, приемник должен быть подсоединен к антенне.
Особенности работы радиоприемников
Нормальная работа любого радиоприемного прибора, сотового телефона, телевизора или приемника обеспечивается за счет обеспечения на входе минимального сигнала, который превышает определенный порог. Называют его чувствительностью. Так вот, если уровень сигнала превышает порог чувствительности, устройство функционирует нормально, в противном случае — звук резко пропадает или ухудшается.
Как правило, подобные условия возникают по причине удаленности радиостанции или плохих погодных условий. В основном происходит это с приемниками на диапазонах FM и УКВ, что обусловлено особенностями распространения этого самого сигнала.
к содержанию ↑Важно! Радиоволны с диапазоном сигнала 66-108 МГц распространяются исключительно в пределах беспрепятственной видимости, им трудно огибать возвышенности на рельефной местности, а все города, как известно, переполнены высокими зданиями.
Разновидности антенн
Перед тем, как сделать антенну для радио в домашних условиях, следует разобраться, какими же они бывают. Основное предназначение этих устройств заключается в принятии, усилении или передаче сигнала на входе приемника. Зависимо от диапазона, они могут иметь разные габариты и конструкцию.
Важно! Существует несколько десятков типов антенн, некоторые из представляют собой сложные инженерные приборы, с огромным весом и габаритами, которые распространяют свое действие на тысячи квадратных метров.
А самый простой вариант предполагает применение в качестве приемной антенны проводника при помощи изоляторов подвешенного над землей. В момент пересечения с ним волны наводят на нем переменное напряжение с высокой частотой и передают его прямо на вход. По итогу — принимаемый сигнал усиливается, и из него начинает выделяться низкочастотная волна, которую слышит человек.
Все антенны делятся на два типа — ненаправленные и направленные. Также существует классификация согласно их назначения, то есть мобильные и стационарные. Но, несмотря на всю разницу в видах и типах, работают они по одним законам.
Изготовление фольгированной антенны своими руками
Сейчас мы расскажем, как сделать антенну для музыкального центра, чтобы улучшить радиоприем. Зависимо от диапазона, для которого она предназначена, ее габариты можно немного подкорректировать.
Необходимые инструменты и материалы:
- Металлическая фольга.
- Диэлектрический материал, ДВП, высушенная доска.
- Штекер для подсоединения к приемнику.
- Отрезок экранированного кабеля, сопротивление которого составляет 50-75 Ом.
- Флюс, паяльник, припой.
Порядок сборки
Процесс изготовления этой антенны прост и занимает совсем немного времени:
- Сначала следует изготовить из цельного куска фольги квадратную рамку соответственно размерам, указанным на схеме. Затем сделать в нижней части рамки вырез шириной 15 мм.
- Потом готовая рамка крепится с помощью клея к плоскому деревянному основанию, диэлектрическому материалу или ДВП.
- Слева или справа от выреза к нижнему краю готового квадрата припаивается центральная жила и экран. Остается только припаять к экрану экранированные провода.
к содержанию ↑Важно! Рассмотренная схема самодельной антенны позволяет сделать устройство для размещения на улице или в помещении. Сигнал настраивается очень просто: достаточно плавно вертикально перемещать антенну, поворачивая ее вокруг своей оси.
Создание трубной антенны в домашних условиях
Если вас интересует, как сделать хорошую антенну для радио, тогда этот вариант вас точно устроит. Основу данной конструкции составляют отопительные или водопроводные внутридомовые трубы.
Из материалов вам потребуются:
- Ферритовый сердечник от старого трансформатора лампового телевизора.
- Изоляционная и липкая лента, клей.
- Медная или латунная фольга.
- 1,5 м медного провода для монтажа с сечением 0,25 кв. мм.
- Для подключения к приемнику антенны соединительные штыри.
Порядок работы
Изготовление самодельной антенны происходит таким образом:
- Чтобы изготовить обмотку, необходимо уложить на ферритовый сердечник бумагу или изоленту в два слоя.
- Уложенный сверху на бумагу одиночный слой фольги с перекрытием витков в 1 см поможет изолировать контакты на участке перехлеста изолентой.
- Затем на подготовленный экран следует намотать 25 оборотов провода, при этом обязательно сделать отводы на 7, 12, 25 витке.
- Полученный контур обматывается экраном, потом он соединяется с остальными деталями.
- Затем в соединительные штыри вводятся концы провода.
- Провод, выведенный на 7 витке, подключается к гнезду заземления, другие же провода — к клемме антенны.
Настроить прием совсем несложно: достаточно попробовать подобрать подключение обмотки контура связи.
к содержанию ↑Важно! Благодаря надежному заземлению этого устройства с использованием внутридомовых отопительных труб с его помощью можно принимать сигнал даже во время грозы. При этом риск повреждения антенны сведен до минимума.
Всенаправленная антенна из коаксиального кабеля своими руками
Такое устройство, как правило, применяется для того, чтобы усилить радиосигнал в зоне некачественного приема.
Материалы потребуется такие:
- Деревянная мачта.
- 1,5 м телевизионного кабеля.
- 1,5 м пластиковой трубы диаметром 20 мм.
Порядок сборки
Схема создания такой антенны достаточно проста и представляет собой ряд следующих действий:
- Отступив от начала провода 750 мм, сделайте надрез для дальнейшего устранения пластиковой изоляции. При этом должна сохраняться целостность экранной оплетки.
- После ослабления и разминания оплетки выверните экран, не повреждая медную жилу, по направлению к месту, где была надрезана изоляция.
- Затем следует установить и надежно закрепить антенну любым способом внутри пластиковой трубы.
- Далее ее необходимо прикрепить к деревянной мачте.
к содержанию ↑Важно! Настройка сигнала осуществляется после того, как устройство подсоединено к приемнику, регулировка происходит вертикально. Вращать конструкции вокруг оси не придется.
Видеоматериал
youtube.com/embed/7dD-DDT0X_0?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Вот вы и узнали, как сделать хорошую антенну для музыкального центра или радиоприемника дома без особых финансовых и трудовых затрат. Выбирайте более удобную для себя схему, и следуйте инструкции, чтобы получить нужный вам прибор из подручных материалов.
Поделиться в соц. сетях:
Радиотехника
начинающим |
Букварь
телемастера |
Основы
спутникового телевидения |
|||
Каталог
схем |
Литература |
Статьи |
|||
Схемы
телевизоров |
Файловое
хранилище |
Доска
объявлений |
|||
Радиодетали
и |
ФОРУМ |
Справочные материалы |
делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов
Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.
Варианты самоделок для приема DVB-T2
Прежде всего определимся, что конкретно мы ловим.В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.
Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопросИз физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.
Самодельная антенна — это сложно?
Трудно!Легко!
Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.
Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :
Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:
- слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
- дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.
Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.
Петля из антенного кабеля
Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.
По ссылке находится инструкция с пошаговым описанием процесса изготовления .Если же вкратце, то она делается так:
- Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
- На одном его конце снимается изоляция с центральной жилы и экрана.
- Через 22 см обнажается центральная жила.
- Еще через 22 см снимается изоляция с экрана.
- В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
- На другой конец кабеля надевается штекер.
Преимущества:
- Простота изготовления.
Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.
Недостатки:
- Годится в качестве комнатной в условиях мощного сигнала, но не более. к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).
Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.
Из пивных банок
Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.
В общих чертах процесс этот выглядит так:
- Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
- В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
- Банки подключаются по строгой схеме.
- В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).
Преимущества:
- Простота сборки.
Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
- Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.
Недостатки:
- Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
- Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

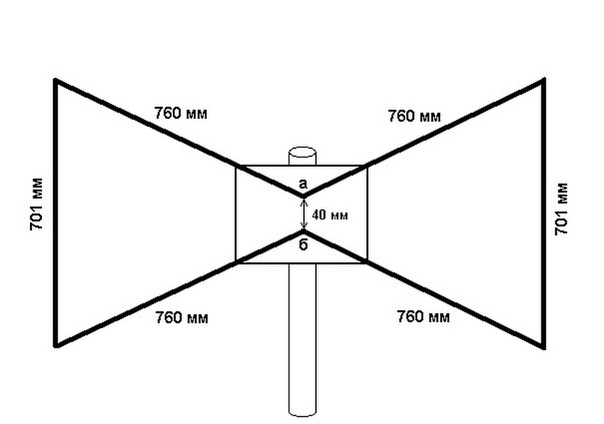

«Бабочка»
«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.
Для изготовления потребуется:
- тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
- около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
- саморезы;
- отвертка или шуруповерт;
- нож для зачистки;
- паяльник с припоем и флюс-пастой;
- линейка для разметки;
- кусачки или плоскогубцы;
- карандаш для разметки дощечки;
- штекер на 75 Ом;
- F-разъемы для подключения.
Изготовление выглядит так:
- Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
- Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
- Середина каждого проводника зачищается на 2 см.
- Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
- Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
- Все проволоки соединяются между собой по схеме подключений.
- Выходы антенны впаиваются в штекер.
- К штекеру подключается провод-переходник на 75 Ом.
- К переходнику подключается кабель.
- Антенна настраивается на прием и крепится в подходящем положении.
Преимущества:
- простота в изготовлении;
- эффективность.
Недостатки:
- сравнительно невысокий коэффициент усиления.
Тройной квадрат
Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:
- директора;
- вибратора – именно с него снимается принятый сигнал;
- рефлектора.
Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.
По ссылке вы найдете подробную инструкцию по расчету и изготовлению .Если коротко, то собирается она из стальной или медной проволоки следующим образом:
- Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
- Стыки спаиваются между собой.
- В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.
Преимущества:
- Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
- Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
- Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.
Недостатки:
- Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
- Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
- Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

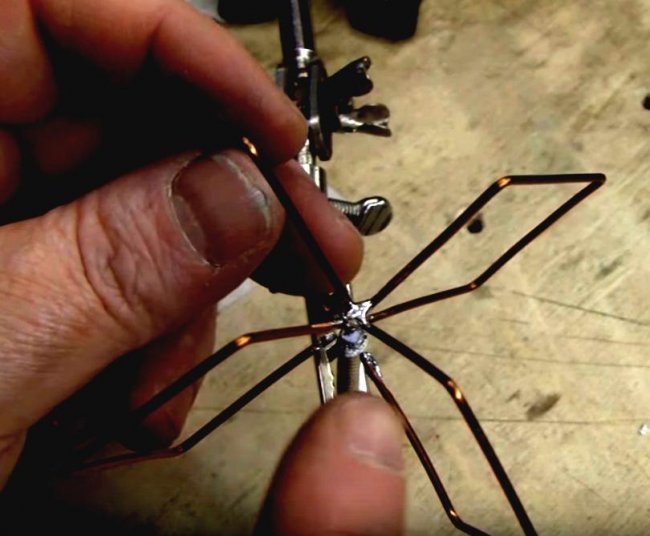

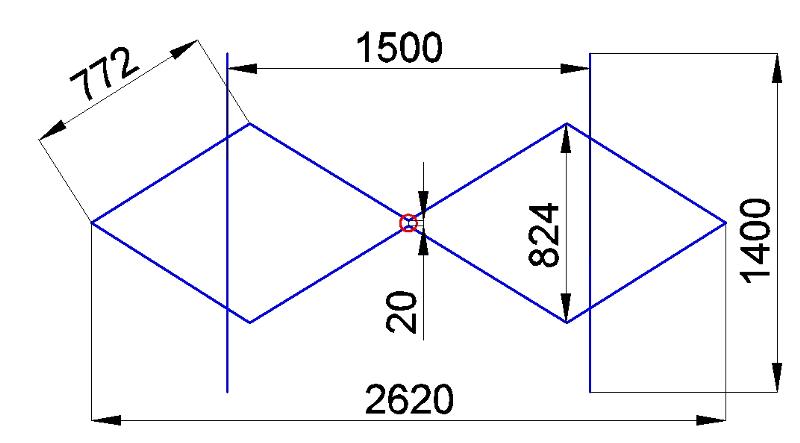

Антенна Харченко
Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.
Как сделать антенну для радио своими руками
Вам понадобится
- — провод или антенный канатик;
- — изоляторы или ролики для электропроводки;
- — инструменты для пайки;
- — пассатижи, кусачки;
- — оргстекло, стеклотекстолит;
- — дрель со сверлами;
- — неоновая лампа;
- — переключатель типа рубильник.
Инструкция
В городских условиях важны габариты антенны и простота ее установки. По этим качествам вам больше всего подойдет Г-образная антенна. Она состоит из горизонтальной части и снижения. Длинна горизонтальной части стандартной Г-образной антенны может составлять от 20 до 40 метров. Чем антенна длиннее, тем выше будет общая чувствительность приемного устройства.
Выберите место для крепления горизонтальной части антенны. Подвесить антенну нужно максимально высоко над поверхностью земли. Закрепить горизонтальную часть можно за конструкции на крышах зданий, на специально установленных шестах и мачтах, на высоких деревьях. Главное — избегать близости токонесущих проводов и электроустановок. Провод горизонтальной части антенны крепится к опорам не непосредственно, а с помощью цепочки изолятором. В качестве изоляторов вы можете применить как специальные антенные, так и керамические или стеклянные ролики для внешней электропроводки, а также пластины из стеклотекстолита с просверленными в них отверстиями.
Вы можете изготовить антенну из одножильного медного, бронзового или алюминиевого провода, а также из специального многожильного антенного канатика. Причем медный провод надо взять сечением не менее 2мм, бронзовый — от 1,5 мм и больше, алюминиевый провод должен иметь диаметр не менее 4,5мм. Снижение антенны выполняется обычно из того же провода, что и горизонтальная часть. Если вы хотите изготовить антенну большей длины, сечение проводов необходимо будет увеличить.
Если вы хотите подвесить антенну на крышу высотного здания, смонтируйте ее сначала на земле, сразу закрепив изоляторы для подвески и отмерив снижение. Спустите с крыши здания трос, закрепите на нем дальний от снижения конец антенны, поднимите его на крышу и зафиксируйте. Далее таким же способом поднимите снижение антенны. В отверстие в оконной раме вставьте пластмассовую трубку, в трубку проденьте провод снижения и плотно обмотайте вокруг ближайшей трубы центрального отопления (трубу в этом месте предварительно надо очистить от краски). Это предохранит вас от поражения статическим электричеством во время дальнейшей работы.
Теперь таким же способом поднимите и зафиксируйте второй конец антенны. Крепить антенну можно с помощью вязки или болтовых соединений. Позаботьтесь о том, чтобы снижение не касалось краев крыши или каких-либо других конструкций. Для этих целей можно изготовить шесты-распорки с изолятором (например, роликом) на конце. В рабочем состоянии провод снижения должен соединяться с антенным гнездом приемника.
Для работы с внешней антенной вам понадобится установить электростатическую и грозовую защиту. В качестве электростатической защиты вы можете применить неоновую лампу (например, от стартера для ламп дневного света), включенную между антенной и заземлением. В качестве грозовой защиты примените простой переключатель, позволяющий замыкать провод снижения на «землю». Во время грозы пользоваться внешней антенной нельзя. В нерабочем состоянии снижение антенны всегда должно быть заземлено.
Смонтируйте снижение и переключатель грозовой защиты на пластине из оргстекла или стеклотекстолита. В отсутствии специально сделанного заземления вы можете использовать в качестве него трубу сети центрального отопления, предварительно зачистив ее от краски и припаяв к ней толстый медный провод.
УКВ-антенна сделать самому своими руками: самодельная конструкция
УКВ-антенна — это устройство, которое предназначено для приема излучений. Данные модификации способны работать только с коротковолновыми сигналами. Модели между собой отличаются по частотности. Антенна для УКВ-радиоприемника своими руками собирается по инструкции. В данном случае важно учитывать тип приемника. Дополнительно надо отметить, что существуют различные виды антенн, которые отличаются по конструкции и параметрам.
Модель для простого приемника
Складывается антенна для УКВ-приемника своими руками чаще всего на вертикальной стойке. При этом противовесы целесообразнее использовать небольшой длины. Для фиксации опор применяется сварочный инвертор. В первую очередь заготавливается мачта, на которой будут держаться опоры. Диаметр ее должен составлять не менее 1.2 см. Для усиления приема сигнала используются рефлекторы. Во многих модификациях стойки устанавливаются под небольшим углом.
Основание у антенн должно быть сделано с накладкой. При этом противовесы разрешается фиксировать на изоленте. Специалисты говорят о том, что стальные трубки для этого подойдут хорошо. Для моделей с отрицательной направленностью применяется рефлектор. Указанный элемент устанавливается на краю мачты.
Устройство с одной стойкой
Антенна для УКВ-радиоприемника своими руками делается с разной частотой. Модели между собой отличаются по проводимости и величине усиления. При сборке устройства важно заготовить прочную мачту. Эксперты советуют применять пустотелые стойки с малым весов. Диаметр у нее должен быть не менее 2.2 см. Если рассматривать модели для приемников низкой частоты, то противовесы можно подбирать из нержавейки. При этом не обязательно устанавливать накладки.
Рефлекторы под антенны используются разной частоты. На рынке часто встречаются модификации с лепестками. У них высоких коэффициент усиления. Однако надо отметить, что их сложно изготовить самостоятельно. Передние упоры можно напаивать при помощи сварочного инвертора. Края антенны надо тщательно зашлифовать. Стойки должны использоваться диаметром от 0.3 см. Для борьбы с резонансными помехами применяются специальные импульсные рефлекторы с высокой проводимостью. Модели с горизонтальными упорами производятся только с одной мачтой.
Модель с двумя стойками
С двумя стойками УКВ-антенна своими руками собирается на широкой мачте. Модели данного типа подходят для приемников разной серии. Как правило, у моделей высокий параметр сопротивления, они способны работать при частоте выше 300 МГц. У многих устройств применяется несколько рефлекторов. Во время сборки модели нужно заняться центральной мачтой. Как правило, специалисты используют трубки небольшого диаметра с заточенными концами. Также надо отметить, что есть модели с наконечниками. При этом противовесы могут устанавливаться под разными углами. Длина стойки у простой антенны равняется 22 см.
Для повышения коэффициента усиления применяются стальные трубки. Также есть лепестковые модификации. Они работают при частоте 200 МГц. Направленность действия у антенн может отличаться. Нижняя часть стойки устройства изолируется. Рефлектор должен хорошо фиксироваться. Противовес можно устанавливать в горизонтальном положении.
Также надо отметить, что для преодоления фазовых помех стоит использовать удлиненные рефлекторы. Мачта должна выдерживать большие перегрузки. Антенны данного типа замечательно справляются с отрицательной поляризацией. Однако в данном случае надо учитывать тип приемника и его предельную частоту.
Горизонтальные антенны
Горизонтальные антенны можно собирать с противовесами разной формы. Простые модификации производятся на прямых мачтах. Также есть множество устройств высокой частоты, которые производятся с линейным рефлектором, который устанавливается у основания стойки. Горизонтальные антенны обладают высоким коэффициентом импеданса. Они способны работать при частоте 200 МГц.
Многие модели оснащаются двойными противовесами. При этом мачты используются диаметром от 1.2 см. Некоторые устройства подходят для работы с отечественными приемниками. У них высокий коэффициент стоячей волны. Стойки чаще всего устанавливаются под прямым углом. Противовесы находятся только в передней части устройства.
Вертикальные модификации
Вертикальные антенны способны работать на разных частотах. Модификации данного типа обладают высоким коэффициентом усиления. Делается вертикальная УКВ-антенна для радио своими руками довольно просто. В первую очередь надо подобрать хорошие стойки, заранее подготовить сварочный инвертор. Для решения проблем с отрицательной поляризацией рекомендуется использовать импульсные рефлекторы. При этом противовесы нужно устанавливать большой длины, а диаметр у них не должен быть меньше 0.3 см. Для усиления направленности применяются фильтры. Передние стойки разрешается монтировать под углом 45 градусов. Однако надо заранее рассчитать прочность мачты.
Для увеличения стабильности конструкции основание можно сделать с упорами. Собирается УКВ-антенна для радио своими руками только с короткими стойками, которые надо устанавливать на небольшой высоте. Противовесы разрешается накручивать на стойку. При этом надо позаботиться о накладках. Отдельное внимание уделяется боковым опросам, которые фиксируются на мачте. Для увеличения площади рассеивания рекомендуется применять стойки длиною от 25 см.
Устройство на 144 МГц
УКВ-антенна на 144 МГц своими руками делается с прямой или изогнутой стойкой. Мачта в данном случае применяется с косыми упорами. В некоторых случаях используются импульсные рефлекторы. Собирается УКВ-антенна 144 своими руками с боковыми стойками. Оптимальная длина опор равняется 15 см. Для повышения коэффициента усиления используются передние держатели. Как правило, они монтируются с накладками. УКВ-антенна на 144 МГц своими руками делается с одной или двумя упорами.
Модификация на 145 МГц
УКВ-антенны 145 МГц своими руками делается с короткой мачтой. Наиболее распространенными считаются модификации с тремя стойками. Коэффициент усиления у моделей довольно высокий. Направляющие у антенн применяются с импульсными рефлекторами. Передние опоры можно устанавливать только при помощи сварочного инвертора. У моделей высокий коэффициент направленности. Специалисты говорят о том, что антенны разрешается делать с изогнутыми мачтами.
Модель с медной мачтой
Складывается антенна для УКВ-диапазона своими руками с рефлекторами разной частоты. Передние стойки разрешается устанавливать с накладками и без них. Некоторые модификации делаются на боковых стойках. Антенны изготавливаются с высоким коэффициентом рассеивания. В первую очередь монтируется мачта. Противовесы можно монтировать под небольшим углом.
Оптимальный диаметр стоек составляет 1.2 см. При этом мачту целесообразнее использовать с прочным основанием. Если говорить про рефлектор, то его нужно использовать импульсного или проводного типа. Чтобы сделать простую модель, применяется четыре противовеса. Накладки напаиваются при помощи сварочного инвертора. Далее чтобы сделать устройство своими руками, устанавливаются перегородки под мачту. Усиления площади рассеивания можно достигнуть при помощи боковых стоек.
Устройства со стальной мачтой
На стальной мачте УКВ-антенна своими руками изготавливается с косыми удерживателями. Противовесы устанавливаются, как правило, с одной стороны. Некоторые специалисты рекомендуют использовать короткие стойки диаметром от 2.2 см. Для усиления направленности устройства применяется импульсный рефлектор, который монтируется у основания антенны. Для подключения модели используется проводник от мачты. Также стоит отметить, что существуют устройства с боковыми лепестками. У них высокая проводимость.
Устройства для приемников низкой чувствительности
Для приемников низкой чувствительности УКВ-антенна своими руками собирается довольно просто. Первым шагом заготавливается мачта, к которой крепятся боковые стойки. Противовесы часто используются с косыми направляющими. Матча устанавливается с прочным основанием. У моделей данного типа должен использоваться проводной рефлектор. Противовесы разрешается устанавливать в горизонтальном положении. Для усиления коэффициента усиления разрешается монтировать длинные стойки диаметром от 2.2 см.
Модели для приемников высокой чувствительности
Для данных приемников УКВ-антенна на 430 МГц руками делается со стальной мачтой. Некоторые специалисты настоятельно рекомендуют применять только изогнутые стойки. При этом противовесы должны крепиться у основания рамы. Обычная УКВ-антенна своими руками делается с рефлекторами разного типа.
Начинать сборку модификации целесообразнее с закрепления мачты и отвода провода для подключения. Далее, чтобы сделать устройство своими руками, потребуется нарезать четыре стойки диметром от 2.2 см. Для модели на 200 МГц надо три боковых стойки. Противовесы разрешается устанавливать под углом 45 градусов. Передние стойки монтируются в нижней части мачты.
Три простых антенны для начинающих — ADS-B Flight Tracking
ПРИМЕЧАНИЕ. Те, кто не хочет делать антенну своими руками, могут заказать антенну Flightaware на Amazon
http://www.amazon.com/gp/product/B00WZL6WPO
STARTER
Когда приобретается DVB-T Dongle, штыревая антенна поставляется вместе с ним. Каждый новичок использует этот хлыст в своей стартовой настройке.
Улучшите характеристики этой штыревой антенны, выполнив три простых шага, приведенных ниже:
(1) Штыревая антенна слишком длинная для 1090 МГц.Отрежьте его до 67 мм.
(2) Магнитное основание обеспечивает недостаточный уровень заземления. Увеличьте плоскость заземления, поместив хлыст на металлическую банку / коробку / пластину. Дополнительным преимуществом размещения хлыста над металлической / стальной банкой является то, что магнитное основание хлыста будет цепляться за банку и удерживать хлыст устойчивым и вертикальным.
(3) В помещении слабый сигнал. Поместите кнут возле окна или на чердаке, чтобы получить максимальный сигнал.
.
.
.
СЛЕДУЮЩИЙ ШАГ
После того, как ваша установка будет запущена, вы будете счастливы, но вскоре после этого вы захотите увеличить свой диапазон.Затем вы можете попробовать какую-нибудь простую и надежную антенну , например, Spider & Cantena. В следующих двух постах ниже приведены инструкции по изготовлению Spider & Cantenna.
ВНЕШНЯЯ ЧАСТЬ…
Следующим шагом может стать использование привлекательных коаксиальных антенн (коаксиальные цилинейные, широко известные как кокосовые, франклинские, проволочные коллинеарные с катушками). Эти антенны очень привлекательны, так как их легко сделать, и все публикации в Интернете и на YouTube заявляют, что антенны с высоким коэффициентом усиления превосходны. Проблема проявляется, когда эти антенны вводятся в эксплуатацию и имеют низкую производительность. Коллинеары очень сложно получить правильно , и, за исключением немногих счастливчиков, большинство производителей коллинеаров своими руками в конечном итоге получают антенну с плохими характеристиками.
.
.
** 3 ЛЕГКИЕ АНТЕННЫ ДЛЯ НАЧИНАЮЩИХ
**
Основные недостатки стандартной антенны, поставляемой с USB-ключом DVB-T:
Проблема (1): У нее очень короткий провод. Из-за этого в большинстве случаев антенну невозможно разместить в оптимальном месте.
Проблема (2): Стандартная антенна не оптимизирована для 1090 МГц.
РЕШЕНИЕ ПРОБЛЕМЫ (1):
Короткую длину кабеля можно преодолеть, подключив пигтейл MCX к F к USB-ключу DVB-T и подключив к пигтейлу общепринятый кабель RG6 необходимой длины с помощью DIY антенна на другом конце кабеля RG6.
Совет:
(a) Если длина коаксиального кабеля RG6 превышает 5 м / 15 футов, затухание коаксиального кабеля будет высоким, и может потребоваться усилитель.
(b) Даже при использовании коаксиальных кабелей небольшой длины использование усилителя увеличивает количество плоскостей и дальность действия.
РЕШЕНИЕ ПРОБЛЕМЫ (2):
Неоптимизированная антенна может быть заменена самодельной антенной, которая имеет вертикальный штырь длиной ¼ волны, подключенный к сердечнику коаксиального кабеля, и заземляющую пластину, подключенную к экрану коаксиального кабеля. Плоскость заземления может быть образована диском, несколькими горизонтальными радиальными элементами, несколькими наклонными радиальными элементами или банкой для еды / напитков.
Ниже представлены 3 различные простые антенны для начинающих: Spider, Platenna и Cantenna.
Все они имеют вертикальный шлейф с длиной волны, подключенный к сердечнику коаксиального кабеля, но используют разные методы обеспечения заземления, соединенного с экраном коаксиального кабеля.
.
Коротковолновые антенны | KV5R.COM
Общие сведения о прослушивании коротковолнового радио
и конструкция и конструкция антенны
Авторские права © 1999-2012, Гарольд Мелтон KV5R. Все права защищены.
Коротковолновые антенны: страница 1
Введение
Кому нужна эта статья? Всем, кто новый слушатель коротковолнового радио.Прослушивание на коротких волнах немного сложнее, чем прослушивание радио AM или FM, и удовлетворительные результаты зависят от разработки и установки хорошей антенны.
Почему? Коротковолновые радиосигналы распространяются на большие расстояния. Они изгибаются вокруг Земли, отражаясь от ионосферы.
Что это? Ионосфера — привередливое зеркало! В дневное время он отражает более высокие частоты и поглощает более низкие. Ночью он отражает более низкие частоты и пропускает более высокие.Около восхода и заката средние частоты, кажется, лучше всего распространяются.
Ооооо … Это днем у меня дома или на далекой радиостанции? Хороший вопрос! Ответ: Где-то посередине. Это означает, что более высокочастотные дневные диапазоны будут попадать в США с запада вечером, потому что над Тихим океаном все еще солнечно. Точно так же станции с востока будут попадать в США в ранние утренние часы, усиливаясь до полудня, а затем угасая, когда солнце садится над Атлантикой.
Это слишком сложно! Вовсе нет. Скоро вы научитесь находить свои любимые коротковолновые станции на нужной частоте, в зависимости от того, сколько сейчас времени. Коротковолновые вещатели могут использовать несколько частот, меняя их каждый день. Когда пришло время что-то менять, они объявляют.
Что делать, если я не слушаю, когда они делают объявление? Часть того, чтобы быть заядлым слушателем коротких волн, — это составление расписания радиопередач. Их можно найти в Интернете.Вы также можете просто вращать диск и слушать, и записывать, что где и когда, и составлять свой собственный график прослушивания.
Хорошо, что еще мне нужно знать, чтобы начать? У вашего маленького портативного коротковолнового радиоприемника бесполезная антенна. О, для FM это нормально, но коротковолновые антенны должны быть не менее пятидесяти футов в длину, чтобы быть полезными!
О нет! Я не могу поставить какую-то большую уродливую антенну! Все, что нужно, — это очень тонкий провод. Он может вылетать из окна на дерево, прикрепляться скобами под карнизом или даже на чердаке.Другая часть работы с коротковолновым слушателем — это разработка и развертывание самой умной из возможных антенн, обеспечивающей баланс между видимостью, надежностью и производительностью.
Хорошо! Думаю, я смогу это сделать! Конечно! Кто угодно может это сделать. Миллионы людей во всем мире используют короткие волны в качестве основного или единственного источника информации.
Итак, что такое антенна? С технической точки зрения, антенна представляет собой трансформатор согласования импеданса. Он соответствует низкому импедансу передатчика или приемника с чрезвычайно высоким импедансом окружающего пространства.Он преобразует переменную мощность в проводе в мощность, переменную в свободном пространстве (или в воздухе), и наоборот.
Нужно ли мне знать о согласовании импеданса? Нет, но если вы хотите, чтобы ваша антенна была максимально эффективной, вам следует ее правильно спроектировать. Вы должны знать, как получить достаточно сигнала для вашего радио, чтобы расширить возможности прослушивания и уменьшить раздражающее замирание сигнала. Плохая антенна преобразует очень слабый сигнал, но хорошая антенна преобразует намного больше. Антенны также улавливают шум — искусственный и естественный — и вы хотите, чтобы ваша антенна принимала больше сигнала, чем шума.Кроме того, вам понадобится физически сильная антенна, которая сможет выдержать многие годы штормов. В большинстве случаев он также должен быть хорошо спрятан.
Почему антенна должна быть такой длинной? Потому что короткие волны длинные (их называют «короткими» волнами, потому что длина длинных волн составляет тысяч футов!) Если вы хотите слушать только днем, достаточно 50 футов провода. Однако, если вы также хотите слушать более низкие ночные частоты, вам понадобится 100 футов или более.
Почему? Длина антенны должна соответствовать длине самых длинных радиоволн, которые вы хотите принимать. Коротковолновые радиовещательные станции используют частоты от 50 до 400 футов в длину, и эффективная антенна должна быть не менее одной четвертой этой длины — а половина намного лучше.
Я живу в Ассоциации владельцев недвижимости… Многие люди в США сейчас живут в закрытых кварталах. Обычно в них есть правила (с которыми вы согласились при подписании контракта), запрещающие использование наружных антенн.Они не хотят, чтобы вы навредили соседству, воспользовавшись своими конституционными правами, поэтому они требуют, чтобы вы заключили договор, ограничивающий ваши права. Я называю это «Коммунизм по контракту», потому что это именно то, что есть. Это еще и дискриминация, потому что коротковолновое радио — это просто еще один источник информации, как телевидение и Интернет.
Что делать? Я покажу вам, как установить простые и эффективные коротковолновые антенны, которые почти не видны. Если ваши местные коммунисты не видят этого, они не могут возражать против этого, поскольку причиной их постановления против антенн является внешний вид. Если они возражают, у вас все еще есть варианты. Вы можете оспорить решение и получить освобождение. Вы можете бороться на основании федерального постановления FCC под названием PRB-1, которое распространяется на небольшие спутниковые тарелки, но может, в духе закона, придать вес вашим аргументам. Или вы можете просто лучше спрятать антенну, например, проложить ее под карнизом или на чердаке.
Это будет сложно? Вовсе нет. Существуют стандартные формулы для различных конструкций антенн и стандартные (здравые) механические методы.
Почему бывают разные конструкции? Опять же, это зависит от обстоятельств. Вы можете захотеть, чтобы ваша антенна передавала или принимала одинаково хорошо во всех направлениях или только в одном направлении. Вы можете сделать это постоянным, временным или скрытым.
Ой! Вы имеете в виду, как земля CB против телевизионной антенны! Правильно; и есть еще несколько других конструкций и параметров, которые мы здесь рассмотрим.
Как что? Нравится, имеет ли конструкция антенны широкую или узкую полосу пропускания.
Пропускная способность ?! Вы просто читаете!
Продолжение…
◄— Диполь «Кроличьи уши» — Коротковолновые антенны Стр. 2 —►
5 лучших морских УКВ-антенн в 2021 году 🥇 [Руководство по покупке] Обзоры
- Пляж
- Алоэ Вера
- Одежда
- Развлечения
- Снаряжение
- Лодка
- Аксессуары для загара Аудио
- Лодки
- Детали
- Детали
- Навыки
- Прицеп для лодки
- Лагерь
- Одежда
- Мебель для кемпинга
- Советы для кемпинга
- Приспособления для приготовления пищи
- Приспособления для приготовления пищи
- Спальные мешки
- Survival
- Палатки
- Climb
- Принадлежности
- Болдеринг
- Care
- Снаряжение
- Альпинизм
- Access
- 9016
- Обувь
- Обувь
s - Одежда
- Кулинария
- Пункты назначения
- Леска
- Советы для рыбалки
- Подледная рыбалка
- Приманки
- Катушки
- Удочки
- Снасти
- Возраст
- Химия
- Очистка и уход за водой
- Снаряжение и аксессуары
- Ремонт и обслуживание снаряжения
- Сауна
- Гидравлическая ванна Насадки для горячей ванны
- Одежда
- Принадлежности
- Узлы
- Детали
- Безопасность
- Обувь
- Skills
- Направления
- Лыжное снаряжение
- Уроки катания на лыжах
- Сноуборд
- Снегоход
- Снегоступы
- Зимние занятия
- Зимнее снаряжение
- Кайтсерфинг
- Kneeboarding
- Wakeboarding
- Aqua Fitness
- Рюкзаки
- Охладители
- Назначения
- Гаджеты и аксессуары
- Аксессуары
- Одежда
- 169 Направления
- Одежда
- 163 Снаряжение для кулинарии
- Принадлежности
- Каноэ
- Пункты назначения
- Рыбалка
- Снаряжение
- Hardshell
- Надувной
- Все вокруг
- Новичок
- SUP Fishing
- Снаряжение
- Надувной
- Гребля
- Развлекательный
- Навыки
- Туризм
- Йога
- Направления
- Маски для лица 9018 9018 9018 Ласты
Поиск
- О
- Реклама
- Контакты
- Политика конфиденциальности
«EGGBEATER» АНТЕННА VHF / UHF ~ ЧАСТЬ 1
Минималистичная антенна МКС
Антенна ISS Minimalist Целью этого проекта было разработать предложение антенны, которое позволило бы простое дублировать доступное антенное решение для разумного доступа к передаваемым сигналам
Дополнительная информацияДЕЛЬТА-ПЕТЛЕВАЯ АНТЕННА 40–10 м — GU3WHN
Эта простая широкополосная антенна проста в сборке, имеет коэффициент усиления, аналогичный дипольному, и устойчива к воздействию близлежащих объектов. Его можно установить практически в любой конфигурации при условии хорошего разделения проводов
Технический класс лицензирования
Техническое лицензирование Антенны, представленные радиолюбителем Класс Элемент 2 Презентация курса ЭЛЕМЕНТ 2 ПОДЭЛЕМЕНТЫ (Группы) О радиолюбительских позывных Управление Соблюдайте правила Технические частоты
Дополнительная информацияОсновные понятия антенны
АНТЕННА Антенна — это устройство для передачи и / или приема электромагнитных волн.Электромагнитные волны часто называют радиоволнами. Большинство антенн представляют собой резонансные устройства, которые работают эффективно
Дополнительная информацияПроектирование логопериодических антенн
Проектирование антенн с логопериодической периодичностью Автор Глен Дэш, Ampyx LLC, GlenDash на alum. mit.edu Авторские права 2000, 2005 Ampyx LLC Легкая и точная, логопериодическая антенна стала фаворитом среди инженеров EMC. В
Краткое техническое описание развертывания антенны
Краткое техническое описание развертывания сетевой антенны ProCurve… 2 Типы антенн … 2 Всенаправленные антенны … 2 Направленные антенны … 2 Разнесенные антенны … 3 Направленные антенны с высоким коэффициентом усиления …
Дополнительная информацияEE302 Урок 14: Антенны
EE302 Урок 14: Антенны Антенны с нагрузкой / 4 антенны желательны, потому что их сопротивление является чисто резистивным. На низких частотах полные / 4 антенны иногда непрактичны (особенно в мобильных приложениях).
Дополнительная информацияРуководство пользователя JP Tribander
JP Tribander Руководство пользователя JP-Tribander Технический обзор JP-Tribander — это эффективная трибандерная балка для 20, 15 и 10 метров с полноразмерными элементами без ловушек. Антенна разработана с использованием новейшего компьютера
Антенны сотовой беспроводной связи
Антенны сотовой беспроводной связи Техническое описание GarrettCom Inc., Ноябрь 2010 г. Обзор Техническая записка по антенне сотовой беспроводной связи предназначена для помощи в разработке и развертывании DX940 Cellular
. Дополнительная информацияПонимание диапазона для радиочастотных устройств
Понимание диапазона для РЧ-устройств Октябрь 2012 г. Технический документ Понимание того, как факторы окружающей среды могут влиять на дальность действия, является одним из ключевых аспектов развертывания радиочастотного (РЧ) решения. Этот документ будет
Дополнительная информацияДипольная антенна с октавной полосой пропускания
Дипольная антенна с октавной полосой пропускания Аннотация: Достижение широкополосных характеристик резонансных структур является сложной задачей, поскольку их характеристики излучения и характеристики импеданса обычно чувствительны
Дополнительная информацияЩелевые антенны для диапазона 700 и 800 МГц
Низкая групповая задержка, широкополосные щелевые антенны UHF Доступны всенаправленные и направленные диаграммы направленности Доступны модели с низким RFR Доступны модели с верхним или боковым креплением Горизонтальная, эллиптическая или круговая поляризация
Дополнительная информация Антенна EH-20 20м.
Автор: VE3RGW
Антенна EH-20 20 м. По VE3RGW. Эквивалентная схема антенной системы EH-20 (прототип 2A). Верхний цилиндр Нижний цилиндр Земля Противоположная позиция Катушка фазирования Трансформатор сопротивления и цепь настройки Катушка настройки Feed
Дополнительная информацияПереносная балка 2 м и 70 см для ARES
Радиолюбительская служба экстренной помощи (ARES) — это группа лицензированных любителей, которые добровольно жертвуют свое время и оборудование для коммуникационной деятельности в поддержку агентств общественных услуг.ARES поезда с
Дополнительная информацияПонимание КСВ на примере
Понимание КСВ на примере Возьмите загадку и загадочность из отношения стоячей волны. Даррин Вальравен, K5DVW Иногда кажется, что одно из самых загадочных существ в мире любительского радио
Дополнительная информация .
