Самодельный легко повторяемый антенный тюнер

8 июля 2019

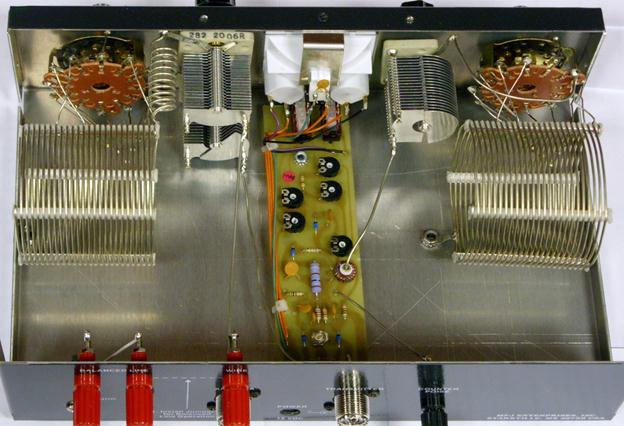

Как ранее было показано в обзоре MFJ-971, типичный антенный тюнер представляет собой два переменных конденсатора и переменную катушку индуктивности. Звучит как что-то, что не сложно сделать самому. Давайте выясним, так ли это, и что в итоге получится по деньгам. Чтобы описанные далее шаги мог повторить любой желающий, было решено использовать исключительно компоненты, которые свободно и большом количестве продаются онлайн.

Вот эти компоненты и где они были куплены:

  • Переменные конденсаторы 22-360 пФ на 1 кВт — 2 шт, 74.40$;
  • Эмалированная проволока диаметром 1.5 мм — 1 шт, 7.65$;
  • Галетный переключатель на 12 позиций — 1 шт, 5.2$
  • Ручка для галетного переключателя — 1 шт, 0.85$
  • Разъемы SO-239 на панель — 2 шт, 2.76$
  • Коннектор для подключения двух проводов — 1 шт, 1$;
  • Металлический корпус 165x127x75 мм — 1 шт, 12. 25$;

Цена конденсаторов включает доставку. Приехали они очень быстро, где-то за неделю или около того. Ко всему перечисленному стоит добавить немного нейлоновых стяжек, болтов, гаек и стоек M3, а также парочку коротких проводов. Они эффективно ничего не стоят.

Когда на руках есть все компоненты, задача — соединить их по уже знакомой нам T-образной схеме, только вместо антенны будут разъемы для ее подключения:

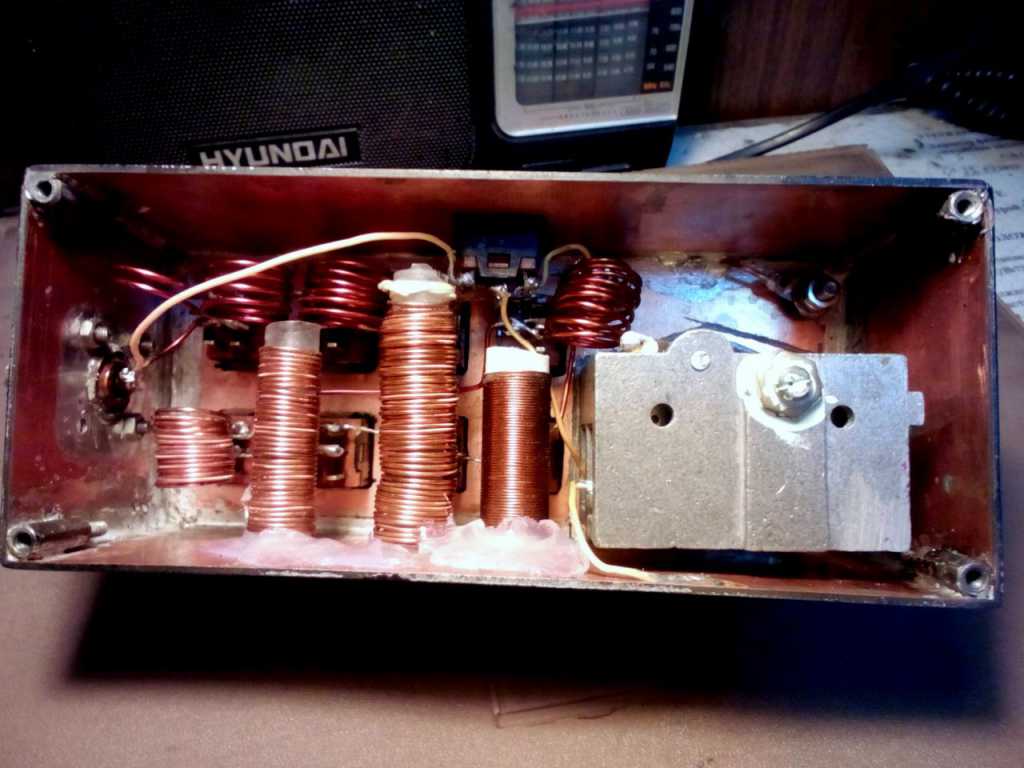

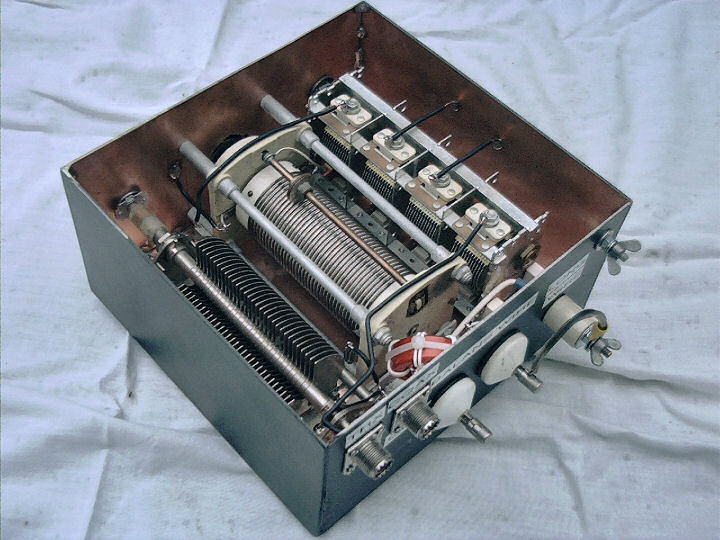

Вот как выглядит получившийся у меня тюнер, вид со снятой крышкой:

Должен признать, что переплетающиеся отрезки проволоки между галетным переключателем и катушкой выглядят не очень элегантно. Можно было бы достичь более удачного расположения компонентов, используя широкую сторону корпуса в качестве лицевой. Но мне что-то не захотелось сверлить отверстие для галетника свозь толстую колонну на этой стороне (см фото), и в итоге компоненты я разместил, как разместил.

Катушка была намотана на каркасе диаметром 45 мм и длиной 60 мм. У меня получилось 29 не очень ровных витков.

Измеренная индуктивность катушки составила 25 мкГн. Каркас катушки был напечатан на 3D-принтере пластиком PLA. Также была напечатана небольшая «скамеечка», которая выполняет две функции. Во-первых, она позволяет закрепить катушку без использования клея и сверления отверстий в дне корпуса. Во-вторых, с ее помощью конденсаторы дополнительно придавливаются ко дну корпуса. Они отлично держатся и без «скамеечки», но мне что-то захотелось перестраховаться. Исходники обеих моделей для OpenSCAD вместе с файлами STL вы найдете в этом архиве.

Если у вас нет 3D-принтера или знакомого с 3D-принтером, это не страшно. Точные размеры катушки и ее индуктивность не очень важны. Вы можете намотать проволоку на кусок пластиковой бутылки, толстой трубы ПВХ или чего-то такого. Толщина и длина каркаса могут спокойно составлять ±10мм от тех, что использовал я. Число витков также не критично. В антенных тюнерах используется индуктивность где-то от 14 мкГн (в MFJ-971, согласно показаниям моего LRC-метра) до 37 мкГн (в MFJ-949E, согласно информации из сети).

Вы наверняка попадете в эти границы. «Скамеечка», как видно из описания ее функций, не является обязательным элементом тюнера. Катушку можно закрепить в корпусе любым удобным вам способом.

Тюнер был протестирован на той же антенне «длинный провод», на которой я тестировал MFJ-971. В диапазонах 15, 17, 20, 40 и 80 метров все настраивается превосходно. В диапазонах 10, 12 и 30 метров КСВ не желает опускаться ниже 3. Это можно объяснить тем фактом, что при том же числе отводов я использовал большую индуктивность, чем у MFJ-971. Соответственно, в моем тюнере индуктивность подбирается с большим шагом. То есть, для данных диапазонов не удается точно подобрать необходимую индуктивность. Зато оказалось, что в отличие от MFJ-971, мой тюнер способен настроить 23 метра провода на диапазон 160 метров с КСВ 2.8.

При желании можно поэкспериментировать с разными индуктивностями и положением отводов. Или заменить галетный переключатель на аналогичный, но имеющий 24 положения (есть на eBay). Однако я решил не инвестировать время во все это. Во-первых, на 10 и 12 метрах сейчас все равно нет прохождения, а 30 метров мне не так уж и сильно нужны. Во-вторых, можно предусмотреть несколько внешних трансформаторов и использовать тот или иной в зависимости от ситуации. Например, в MFJ-971 есть встроенный балун 1:4. Думаю, моему тюнеру такой тоже не помешает. Но это уже тема для другого поста. Наконец, в-третьих, никто не отменял возможность подкорректировать размеры антенны под конкретный тюнер.

Для проведения тестовых радиосвязей были выбраны диапазоны 20, 40 и 80 метров, как наиболее популярные. Передача велась в режимах SSB и FT8 с мощностью 100 Вт и 40 Вт соответственно. Корреспонденты давали хорошие рапорты, вполне обычные для данной антенны.

По деньгам вышло 104.36$ плюс пара свободных вечеров. Официальная цена MFJ-971 составляет 139.95$, но в российских интернет-магазинах вы найдете его где-то за 163$. Таким образом, проект вышел экономически выгодным. При этом 70% стоимости составили переменные конденсаторы. Их можно найти дешевле на доске объявлений qrz.ru, извлечь из старой радиотехники или даже изготовить самостоятельно.

Как всегда, если после прочтения поста у вас остались какие-то вопросы, или же вам есть чем его дополнить, не стесняйтесь оставлять комментарии.

Дополнение: Вас также могут заинтересовать статьи Самодельный балун по току 1:4, Самодельный антенный тюнер, построенный по LC-cхеме, Анализ антенного тюнера при помощи Python и КСВ/ваттметр по схеме Стоктона на бинокле BN61-202.

Метки: Беспроводная связь, Любительское радио.

Автоматический антенный тюнер

 Имея в своем вооружении КВ-трансивер или передатчик, выходной каскад в котором построен с применением мощных высокочастотных транзисторов, радиолюбители зачастую не задумываются о самом главном для такой техники – о согласовании выходного каскада с нагрузкой, в случае для радиолюбителей КВ радиосвязи – антенной. При работе передатчика на несогласованную нагрузку КСВ имеет неизвестную величину, в зависимости от КСВ и запаса «прочности» выходных транзисторов есть шанс не выпалить выходной каскад. Хорошо если транзисторы недорогие, а если это импортный трансивер? Сразу напрашивается ответ на мой вопрос – надо приобретать импортную технику с автоматическим антенным тюнером, а если вам попался аппарат без тюнера, приходится приобретать его отдельно либо мудрить какое то согласование вашего трансивера с антенной или усилителем мощности. Как правило, автоматические антенные тюнеры импортного производства имеют цену, на которую простой радиолюбитель не рассчитывает вообще при приобретении трансивера.



 Но после выпаленного выходного каскада трансивера при применении «неизвестной» нагрузки горе-радиолюбитель начинает понимать насколько важно согласование трансивер-антенна или трансивер-усилитель мощности. Можно, конечно же, изготовить согласующее устройство с ручной настройкой, как правило, это индуктивность, переключаемая керамическим переключателем галетного типа и переменная емкость. Сам процесс ручной настройки таким согласующим устройством имеет сложный алгоритм и занимает немало времени, за которое выходной каскад трансивера успевает выгореть при высоких значениях КСВ. Контроль КСВ большинство радиолюбителей осуществляют примитивными ручными КСВ метрами. Такие КСВ метры для вычисления КСВ требуют измерения падающей, а затем отраженной волны, только после этого по формуле (Uпад+Uотр)/(Uпад-Uотр) можно получить значение КСВ. Это вносит неудобства при настройке простыми СУ. Можно применять автоматические КСВ метры, построенные на микроконтроллере с цифровой индикацией — этим мы автоматизируем измерение КСВ, тем самым сокращается время процесса настройки СУ.


 Разработке автоматического антенного тюнера меня побудила конструкция RA3DNQ «Почти автоматический антенный тюнер», но алгоритм работы данного ААТ такой, что при любом минимуме КСВ он останавливает настройку. Это, конечно же, неправильно и такой тюнер малоэффективен при работе передатчика, так как идеальное согласование достигается при КСВ=1. При разработке данного тюнера была поставлена задача, заложить в конструкцию многофункциональность и относительную доступность при повторении радиолюбителями. На этапе разработки ААТ я имел понятие о разработке устройств на микроконтроллерах на уровне «зажигания светодиодов», но, изучив литературу по разработке таких устройств, было принято решение разработать ААТ с алгоритмом работы учитывающим недостатки подобных конструкций. Самая первая задача состояла о выборе микроконтроллера для ААТ, чтобы был достаточно мощным с необходимыми аппаратными средствами на борту, доступность и цена. Выбор пал на МК ATmega8 как недорогой с хорошими характеристиками и достаточно большим объемом FLASH-памяти (8 кбайт).



Шаг за шагом, изучая курс С.М.Рюмика «Микроконтроллеры AVR», были выполнены все практические задания данного курса. Вначале простые, затем с ЖКИ, а далее работа с АЦП микроконтроллера, так при выполнении задачи по цифровому вольтметру у меня проскочила идея задействовать еще один канал АЦП и сделать двухканальный вольтметр с одновременной индикацией измеряемого напряжения на двух входах с выводом значений на ЖКИ. Вольтметр заработал и я подумал, если я могу измерять одновременно два независимых напряжения, то почему бы из их значений не вычислить значение КСВ? Немного дописав программу, мое устройство уже могло в автоматическом режиме измерять КСВ.

Напряжение падающей (Uпад) и отраженной (Uотр) волн были сымитированы переменными резисторами. КСВ метр мог измерять КСВ от 1 до 99, если значение Uотр превышало значение Uпад или значение КСВ было выше 99,99, то на индикаторе отображалось “ERROR”. КСВ метр был опробован с ответвителем примененным в схеме ААТ приведенной ниже по тексту. КСВ метр измерял значение КСВ между трансивером и антенной, выходная мощность трансивера порядка 50-ти Ватт. На основе измеренных значений КСВ была составлена программа автоматического антенного тюнера КВ трансивера.

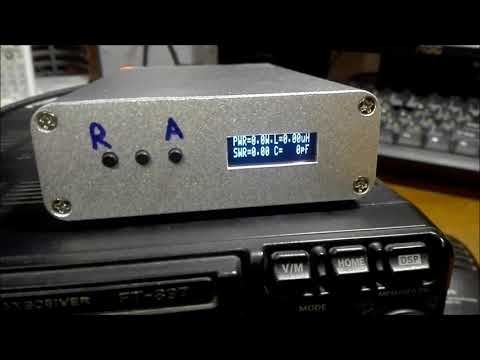

 Автоматический антенный тюнер предназначен для согласования выходного каскада передатчика с волновым сопротивлением 50 или 75 Ом с нагрузкой от 25 до 1500 Ом в диапазоне частот от 1,5 до 30 МГц. Максимальная пропускная ВЧ мощность тюнера не более 100 Ватт, минимальная необходимая для работы мощность порядка 5 Ватт. Значение КСВ после выполнения тюнером автоматической настройки равно 1. Запоминание значений емкости и индуктивности при минимальном КСВ на 9-ти КВ диапазонах, сохранение этих данных в EEPROM при отключении питания.

Максимальное время автоматической настройки около 30 сек. На ЖКИ отображаются значения емкости в пФ, индуктивности в мкГн, диапазона и КСВ.

   Принципиальная электрическая схема







 Блок согласователя состоит из ВЧ-ответвителя, переменной индуктивности и емкости, переключаемых с помощью реле, которыми управляет цифровая часть тюнера. Согласующий элемент Г-образного типа, индуктивность, включенная последовательно между трансивером и антенной и емкость подключаемая либо на входе, либо на выходе индуктивности. Такой вариант построения блока согласователя применяется в большинстве конструкций подобного типа и в импортных трансиверах. Ответвитель выполнен по общеизвестной схеме и от качества его работы зависит правильность работы всей системы.

    При мощности около 100вт можно использовать индуктивности выполненные на ферритовых кольцах марки 50ВЧ , диаметром 30мм . Намотка ведется проводом ПЭВ диаметром 0.8мм.

L2 — 28 вит, L5 — 18 вит, L8 — 12 вит, L11 — 11 вит, L14 — 5 вит, L17 — 4 вит, L20 — 3 вит, L23 — 2 вит

Витки катушек L20,L23 расположены внизу , витки на остальных катушках нужно равномерно распределить по длине кольца . Катушки L1, L3, L4, L6, L7, L9, L10, L12, L13, L15, L16, L18, L20, L21, L22, L24, L25 — любые дроссели на 100мкГн.Конденсаторы С16, C19, C22, C25, C28, C31, C34, C37 подбираются с точностью 10 % , при необходимости можно использовать параллельное соединение для получения нужной емкости . Рабочее напряжение конденсаторов желательно не менее 500в.

 Скачать печатную плату

 Скачать прошивку

Источник: http://ur4qbp.ucoz.ua/publ/3-1-0-18

Устройство «Искусственная земля»

Устройство «Искусственная Земля» (Artificial Ground) применяется радиолюбителями-коротковолновиками на своих радиостанциях и является высокочастотным заземлением ( не путать с обычным заземлением на заземляющий контур)

С его помощью устраняется высокочастотный потенциал на корпусе трансивера или усилителя мощности при работе на передачу.

Как пишется в умных статьях, цитирую-« С его помощью устраняют реактивную составляющую на участке между шасси радиостанции и реальной землей, искусственно приближая «Землю» непосредственно к корпусу радиостанции. » А если говорить простым языком, то с помощью устройства  «Искусственная земля» устраняют полностью или в значительной мере помехи от радиопередающих устройств на бытовую технику-телевизоры, телефоны, активные акустические системы и прочее.

Помехи эти возникают при не очень хорошем согласовании антенн, или в случае применения недостаточно хорошо настроенной и отлаженной самодельной радиопередающей аппаратуры.

Но, случаи бывают разные…

Изредка я тоже выхожу в эфир. Использую при этом фабричный трансивер. Антенны у меня настроены в резонанс и согласованы. Кроме того, мой трансивер имеет встроенный автоматический антенный тюнер, который обеспечивает оптимальные условия для работы выходного каскада, и тем самым, устраняет вероятность появления помех на бытовую аппаратуру.

В сущности , так у меня и есть, за одним исключением-есть  помехи на FM радиоприемник. Непонятно, откуда они взялись, но, что-то с этим делать надо… Поэтому пришлось изготовить устройство   «Искусственная земля».

За основу взята схема аналогичного устройства, выпускаемого фирмой MFJ Enterprises:



После ряда манипуляций и испытаний эта схема претерпела небольшие изменения-для повышения чувствительности была переделена схема измерителя ВЧ тока-вместо одного диода был применен мостик из 4-х диодов.  Финальный вариант выглядит так:



Устройство   «Искусственная земля» собрано в корпусе от компьютерного блока питания. К клемме Х1, которая подсоединена к корпусу, подключается корпус трансивера или усилителя мощности. К клемме Х2, которая изолирована от корпуса, подключается или внешнее заземление, или противовес.

В случае применения противовеса, он должен иметь длину около четверти длины волны того диапазона, на котором наблюдаются помехи на бытовую технику.

Элементы L1С1 служат для настройки устройства. Трансформатор Т1-трансформатор тока и работает в схеме измерителя ВЧ тока. ВЧ ток, протекающий по цепи клемма Х1, индуктивность L1, емкость С1, первичная обмотка трансформатора Т1, клемма Х2, наводит во вторичной обмотке трансформатора Т1 высокочастотное напряжение, которое после выпрямления диодным мостиком, индицируется на измерительном приборе. Переменный резистор R2-регулировка чувствительности измерителя.



                                                                                   Детали.

В качестве конденсатора переменной емкости применен обычный конденсатор с воздушным диэлектриком от ламповых радиоприемников, имеющий две секции с пределами изменения емкости 12…495 пФ.

Катушка индуктивности L1  в моем случае намотана на кольце из феррита 600НН и диаметром 40 мм, и содержит 12 витков провода диаметром 0,5 мм с отводами от каждого витка. Индуктивность получилась что-то около 50 мкГн.

Трансформатор Т1 измерителя тока намотан на ферритовом кольце К12 проницаемостью 50…600 (не критично) и содержит 40 витков провода диаметром 0, 2 мм во вторичной обмотке. Первичная обмотка содержит два витка провода диаметром 0,5 мм.

Вид  собранного устройства   «Искусственная земля» сверху:



Плата измерителя ВЧ тока расположена на задней панели:



Органы управления на передней панели:



Важный момент-такое устройство обязательно должно иметь ножки из изоляционного материала.



                                                             Как пользоваться устройством.

Ставим конденсатор переменной емкости С1 в положение максимальной емкости. Включаем трансивер (передатчик) на передачу. Подаем или несущую, или тональный сигнал.

Переключением индуктивности L1 находим такое положение, при котором показания измерителя максимальны. После этого подстройкой КПЕ С1 находим максимум показаний.  Это и будет положение, при котором ВЧ тока на корпусе трансивер (передатчика или УМ) минимален. Соответственно-и помехи будут или устранены, или сведены к минимуму.

Разумеется,  на каждом диапазоне это устройство нужно будет подстраивать.

Сразу отмечу, что в моем случае помехи на FM радиоприемник при передаче  наблюдаются на диапазоне 7 МГц. И полностью их устранить не  удалось.

Это не в последнюю очередь зависит и от качества и схемотехники FM  приемника-дешевые китайские приемники от помех не спасет ничто и никто))

Видео о работе этого устройства будет чуть позже.
