Схема блока питания uc3843

В настоящее время существует огромное количество различных микросхем, или микрочипов, которые используются в самых различных блоках питания аппаратуры. Микросхема uc — интегральная схема ИС , которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. Основным принципом работы можно назвать применение вместе с uc МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор. Рисунок 1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• БП на UC3843
• Переделка компьютерного блока питания в лабораторный на ШИМ UC3843
• Простой импульсный источник питания
• Схемы включения uc3843, uc3842, ka3525a, uc3845, sg3525, uc3844, uc3846 — описание и принцип работы
• Схемы компьютерных блоков питания ATX, AT и ноутбуков
• Блок питания для паяльной станции
• Power Electronics

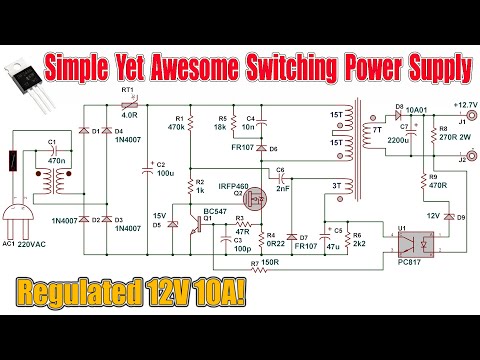

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный блок питания для чайников — часть 1

БП на UC3843

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Любой разработчик может столкнуться с проблемой создания простого и надежного источника питания для конструируемого им устройства. Еще недавно это представляло определенную сложность. Однако в настоящее время существуют достаточно простые схемные решения и соответствующая им элементная база, позволяющие создавать импульсные источники питания на минимальном количестве элементов.

В настоящей статье вниманию читателей предлагается описание одного из существующих вариантов простого сетевого импульсного блока питания. Эта микросхема МС получила распространение, начиная со второй половины х годов. На ней реализовано множество различных источников питания для телевизоров, факсов, видеомагнитофонов и другой техники.

Такую популярность UC получила благодаря своей малой стоимости, высокой надежности, простоте схемотехники и минимальной требуемой обвязке. Обобщенная функциональная схема семейства микросхем х представлена на рис.

Обобщенная функциональная схема семейства микросхем х. Между ними существуют незначительные различия, которые сводятся, например, к наличию отдельных выводов питания и земли у выходного транзисторного каскада. В дальнейшем мы будем рассматривать именно такое исполнение МС.

Назначение выводов МС семейства х приведено в табл. Таблица 1. Выход генератора соединен с входом S триггера ШИМ; его инверсный выход соединен с многовходовым элементом ИЛИ, другие входы которого соединены с выходом компаратора 1 и генератора импульсов; выходы элемента ИЛИ управляют мощным транзисторным выходным каскадом, выход которого соединен с выв.

Принцип работы МС легче рассматривать при сопоставлении ее функциональной схемы и принципиальной схемы сетевой части источника питания, изображенной на рис. Принципиальная схема сетевой части источника питания.

Терморезистор R1 в холодном состоянии имеет сопротивление 4,7 Ом, и при включении питания ток заряда конденсатора С2 ограничивается этим сопротивлением. Далее резистор разогревается за счет проходящего через него тока, и его сопротивление падает до десятых долей ома. При этом он практически не влияет на дальнейшую работу схемы.

Резистор R7 обеспечивает питание МС в период запуска блока питания. Обмотка трансформатора W2, диод VD6, конденсатор С8, резистор R6 и диод VD5 образуют так называемую петлю обратной связи Loop Feedback , которая обеспечивает питание МС в рабочем режиме, и за счет которой осуществляется стабилизация выходных напряжений.

Конденсатор С7 является фильтром питания МС. Элементы R4C5 составляют времязадающую цепочку для внутреннего генератора импульсов МС. Резистивный делитель R2R3 задает напряжение, вырабатываемое петлей обратной связи, на входе усилителя ошибки, другими словами, определяет напряжение стабилизации. Резистор R9 — токоограничивающий, резистор R13 защищает полевой транзистор VT1 в случае обрыва резистора R9.

Резистор R11 является измерительным для определения тока через транзистор VT1. Элементы R10C10 образуют интегрирующую цепочку, через которую напряжение с резистора R Элементы VD7, R8, С9, VD8, С11 и R12 формируют требуемую форму импульсов, устраняют паразитную генерацию фронтов и защищают транзистор от мощных импульсов напряжения.

Возрастающее напряжение на конденсаторе фильтра С2 приводит к заряду конденсатора С7 через резистор R7. Ток заряда достаточно мал и не превышает Следует отметить, что компаратор имеет гистерезис, т. При включении источника опорного напряжения встроенный генератор начинает вырабатывать узкие положительные прямоугольные импульсы, частота которых определяется элементами R4C5 и которые поступают на вход S триггера ШИМ и третий вход элемента ИЛИ. Напряжение с резистора R11, пропорииональное протекающему току, через интегрирующую цепочку R10C10 поступает на вход 3 МС неинвертируюший вход компаратора 2.

Следовательно, диод VD5 еще закрыт. Конденсатор С7 в момент импульса теряет напряжение, и при достижении на нем напряжения выключения компаратор 1 выключится за счет гистерезиса.

Напряжение с конденсатора С7 через делитель R2R3 попадает на инвертирующий вход усилителя ошибки. Как следствие, напряжение на выходе усилителя ошибки высокое, и через делитель 2R-R включается стабилитрон на инвертирующем входе компаратора 2.

Выходной каскад выключается, следовательно, выключается транзистор VT1. Поскольку сопротивление резистора R7 достаточно велико, за время одного описанного цикла запуска конденсатор С7 успевает разрядиться, а конденсатор С8 в цепи обмотки обратной связи W2 успевает немного подзарядиться через диод VD6. Попытки запуска будут повторяться до тех пор, пока напряжение на конденсаторе С8 не превысит напряжение на конденсаторе С7. Тогда диод VD5 откроется, и обмотка обратной связи начнет питать МС.

Периодичность попыток запуска определяется постоянной времени элементов R7C7. Как только напряжение на делителе R2R3 превысит 2,5 В, напряжение на выходе усилителя ошибки уменьшится и стабилитрон выключится. Наступит режим стабилизации по обмотке обратной связи, а следовательно, и по всем другим обмоткам.

В этом режиме любое уменьшение напряжения в цепи обратной связи и на делителе R2R3 вызывает увеличение напряжения на выходе усилителя ошибки и на инвертирующем входе компаратора СОМР2, а следовательно увеличение тока через полевой транзистор VT1 и первичную обмотку W1 трансформатора Т1 и возрастание передаваемой мощности, а значит и повышение выходных напряжений.

Очевидно, что уменьшение напряжения в цепи обратной связи вызовет обратный эффект. Отметим некоторые особенности применяемых элементов. Из приведенного выше описания следует, что измерительный резистор R11 фактически задает возможный максимальный ток через полевой транзистор VT1.

Так, при максимальном токе 2 А его номинал должен быть 0,51 Ом. Рекомендуемый тип резистора — СМВ. Несмотря на то. Элементы коррекции АЧХ усилителя ошибки R5C6 следует устанавливать в соответствии с указанными номиналами, причем емкость конденсатора С6 особенно критична и должна находиться в диапазоне Элементы времязадаюшей цепи R4C5 определяют частоту внутреннего генератора импульсов. Эта частота может изменяться в достаточно широких пределах и достигать кГц. Желательно использовать конденсатор С5 с большим сопротивлением постоянному току.

Соотношение элементов RC цепочки может быть различным, однако при больших значениях R и малых значениях С диапазон регулирования значительно больше, чем при малых значениях R и больших значениях С. Оптимальными являются емкости конденсатора от до пФ и номиналы резистора от 91 до кОм. Следует отметить, что общий провод сетевой части является виртуальным, он ни в коем случае не должен быть соединен с выходным общим проводом блока питания или корпусом изделия.

Иногда для улучшения формы импульса на трансформаторе параллельно резистору R9 можно подключать импульсный диод анодом к затвору полевого транзистора. Параметры используемых диодов или их возможной замены приведены в табл. В некоторых случаях бывает необходимо осуществлять регулировку выходного напряжения, для чего в схему следует ввести переменный резистор, включив его в разрыв делителя R2R3, а вывод движка соединив со входом 2 МС.

Резисторы R8 и R12 рассеивают достаточно большую мощность. Их мощность рассеивания должна быть не менее 5 Вт. В случае отсутствия таких резисторов возможно последовательное включение резисторов меньшей мощности так часто и поступают многие изготовители блоков питания на описываемой МС.

Поскольку паразитные выбросы на первичной обмотке при переключении транзистора могут достигать достаточно высоких напряжений до В , рекомендуется использовать конденсаторы С9 и С11 на напряжение В. Следует применять в схеме полевые транзисторы с запасом по току и напряжению.

Параметры используемого транзистора и возможные варианты его замены приведены в табл. Полевой транзистор следует установить на пластинчатый радиатор с плошадью не менее 6 см2 при учете постоянного обдува. Этот набор отличается круглым центральным керном феррита и большим пространством для толстых проводов. Пластмассовый каркас имеет выводы для восьми обмоток. Сборка трансформатора осуществляется с помощью специальных крепежных пружин. Следует обратить особое внимание на тщательность изоляции каждого слоя обмоток с помощью лакоткани, а между обмотками W1, W2 и остальными обмотками следует проложить несколько слоев лакоткани, обеспечив надежную изоляцию выходной части схемы от сетевой.

Естественно, не следует допускать перехлеста проводов соседних витков и петель. Намоточные данные трансформатора приведены в табл. Таблица 2. Параметры диодов и их возможной замены. Таблица 3. Параметры полевых транзисторов.

Таблица 4. Намоточные данные трансформатора Т1. В заключение следует отметить, что при отладке сетевой части рекомендуется помнить о мерах безопасности, поскольку элементы сетевой части преобразователя гальванически связаны с сетью. Не рекомендуется включать отдельно сетевую часть без нагрузки: это может привести к значительному возрастанию напряжения на отдельных элементах и их пробою.

Она гальванически развязана от входной части и включает в себя три функционально идентичных блока, состоящих из выпрямителя, LC-фильтра и линейного стабилизатора.

Отечественный аналог — КРЕН Резисторы R14, R17, R18 необходимы для гашения излишнего напряжения на холостом ходу. Конденсаторы С12, С20, С25 выбраны с запасом по напряжению ввиду возможного возрастания напряжения на холостом ходу.

Все МС устанавливаются на индивидуальные пластинчатые радиаторы с площадью не менее 5 см 2. Конструктивно блок питания выполнен в виде одной односторонней печатной платы, установленной в корпус от блока питания персонального компьютера. Вентилятор и входные сетевые разъемы используются по назначению. Все радиаторы установлены вертикально, перпендикулярно выходящему через вентилятор воздушному потоку.

К выходам стабилизаторов подключены по четыре провода длиной Параметры стабилизации определяются параметрами МС стабилизаторов. Напряжения пульсаций определяются параметрами самого преобразователя и составляют примерно 0.

Вход Регистрация Востановить пароль. Видео Как это работает? Умный дом Цифровая техника Добавить материал.

Переделка компьютерного блока питания в лабораторный на ШИМ UC3843

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Что такое шим контроллер, как он устроен и работает, виды и схемы.

Блок питания реализован на основе микросхемы UC При этом он практически не влияет на дальнейшую работу схемы. Простой импульсный.

Простой импульсный источник питания

Microsoft объявила о доступности финальной версии приложения Skype Translator, снимающего языковой барьер между пользователями Skype во всем мире. Надстройка к Skype осуществляет синхронный текстовый перевод Компания MSI представила флагманскую модель материнской платы на чипсете X, которая получила название Creator X Эта новинка позиционируется в качестве решения для самых продвинутых рабочих систем Немецкое издание Planet 3DNow! Эрик Ван Бёрден Eric van Beurden , один из модераторов Вся информация на страницах сайта предназначена только для личного не коммерческого использования, учёбы, повышения квалификации и не включает призывы к каким либо действиям. Частичное или полное использование материалов сайта разрешается только при условии добавления ссылки на непосредственный адрес материала на нашем сайте. Самые популярные статьи Схемы блоков питания ATX. Полный список схем.

Схемы включения uc3843, uc3842, ka3525a, uc3845, sg3525, uc3844, uc3846 — описание и принцип работы

Продолжая серию статей о самодельных лабораторных блоках питания, нельзя пройти мимо компьютерных блоков в основе которых лежит ШИМ контроллер серии UC38хх. В большинстве современных фирменных блоков ПК используется именно эта микросхема, что в перспективе позволяет своими руками создавать надежные и мощные источники питания. Переделка такого компьютерного блока питания в лабораторный будет происходить в несколько этапов:. Супервизор WT N производит мониторинг напряжения на шинах блока, отслеживает перегрузку, отвечает за пуск и аварийную остановку.

Ядро UC специально разработано для долговременной работы с минимальным количеством внешних дискретных компонентов.

Схемы компьютерных блоков питания ATX, AT и ноутбуков

Микросхема ШИМ-контроллера UC является самой распространенной при построении блоков питания мониторов. Кроме того, эти микросхемы применяются для построения импульсных регуляторов напряжения в блоках строчной развертки мониторов, которые являются и стабилизаторами высоких напряжений и схемами коррекции растра. Микросхема UC часто используется для управления ключевым транзистором в системных блоках питания однотактных и в блоках питания печатающих устройств. Одним словом, эта статья будет интересна абсолютно всем специалистам, так или иначе связанным с источниками питания. Выход из строя микросхемы UC на практике происходит довольно часто.

Блок питания для паяльной станции

Откровенно говоря, одолеть UC с первого раза не удалось — злую шутку сыграла самоуверенность. Однако умудренный опытом я решил разобраться окончательно — не такая уж и большая микросхема — всего 8 ног. Особую благодарность хочу выразить своим подписчикам, не оставшимся в стороне и давшим кое какие пояснения, даже на почту довольно потробную статью прислали и кусок модели в Микрокап. Воспользовавшись ссылками, присланными материалами я посидел вечерок-другой и в общем то все пазлы сошлись друг с другом, хотя некоторые ячейки и оказались пустыми. Но обо всем по порядку Собрать аналог UC на логических элементах в Микрокап 8 и 9 не получилось — логические элементы строго привязаны в пятивольтовому питанию, да и с самоосциляцией у этих симуляторов хронические трудности. Те же результаты показал и Микрокап Оставался один вариант — Мультисим.

Схема блока питания — это импульсный однотактный блок питания, напряжение включения UC 8,4В, и там постоянно вертится.

Power Electronics

Источники питания всегда были одной из самых важных частей будущего устройства. Надежный источник питания — залог надежной и правильной работы любого прибора. Но так как мы живем во времена, когда медь достаточно не дешева, обычные трансформаторы достаточно труднодоставаемы да и ради габаритов устройства не все готовы жертвовать своим личным пространством — наши взоры все чаще и чаще устремляются к импульсным источникам питания далее ИИП. Они существенно меньше, чем их герцные братья, почти во всех случаях дешевле, удобно встраиваются при проектировании на плату будущего прибора.

Они выпускаются в восьмивыводных корпусах, и печатные платы для таких БП получаются весьма компактными и односторонними. Схемотехника для них давно отлажена, все особенности известны. Поэтому данные микросхемы, наряду с TOPSwitch , могут быть рекомендованы к применению. Итак, первая схема — БП мощностью 80Вт.

Русский: English:. Бесплатный архив статей статей в Архиве.

Сообщения без ответов Активные темы. Модераторы: Горшком назвали Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2. Power Electronics Посвящается источникам питания вообще и сварочным источникам в частности. Текущее время: , Добавлено: , Всем привет, дежурка из инвертора, пришла с дохлым транзистором и шимом, ну и резаки как обычно, заменил, но нет запуска, схема стандартная, правда на 7 пин шима плюс приходит через к, уменьшал до к, нет запуска, на 7 пине висит 8 вольт как буд-то стабилитрон в шимке, есть ещё одна , но она с той же партии и работает также, со стороны подпитывающей обмотки диод, кондёр и резистор 7.

Всем здрасьте! В первую очередь хочу сказать спасибо Андрею за его замечательную статью про переделку блока. Я то же пытался сделать блок на TL, но так и не смог полностью победить возбуд на некоторых крайних режимах.

DC-DC преобразователь напряжения 12V в 18-19V для питания ноутбука (UC3843)

Принципиальная схема несложного DC-DC преобразователя напряжения для питания ноутбука от источника +12В, построен на микросхеме UC3843 и транзисторе IRF530N.

Это не очень удобно, потому что при выходе из строя собственного блока питания или при работе в полевых условиях довольно трудно подобрать подходящий источник питания.

Связано это с тем, что более доступен 12-вольтовый источник. В полевых условиях это бортовая сеть автомобиля или другого транспортного средства.

А при необходимости замены неисправного или потерянного блока питания, доступными источниками оказываются опять же 12-вольтовые, такие как блок питания для галогенных или светодиодных светильников, блок питания персонального компьютера АТХ. Просто так, среди имеющегося оборудования найти источник 19V довольно трудно.

Одним из выходов из положения может быть применение несложного но достаточно мощного повышающего DC-DC импульсного преобразователя напряжения, преобразующего входное напряжение в пределах 9-15V в выходное стабильное напряжение 19V.

Принципиальная схема

Схема выполнена на основе ШИМ-контроллера UC3843 и плевого транзистора типа IRF530N. Частота преобразования около 100 кГц.

Рис. 1. Принципиальная схема преобразователя напряжения 12V для питания ноутбука от 18-19V.

Напряжение от внешнего источника 12V поступает через предохранитель FS1 на вывод 7 А1 для питания микросхемы и на дроссель L1 выходного каскада. Диод VD1 на входе служит своеобразной защитой от неправильного подключения источника питания, — если на разъеме Х1 перепутали полюса, то диод VD1 обрывает предохранитель FS1 до того, как будут повреждены другие детали.

После подачи питания микросхема А1 генерирует импульсы, которые поступают на затвор полевого транзистора VТ1. Частота импульсов зависит от параметров цепи R1 — С5.

В данном случае, она около 100 кГц. На самом деле, эту частоту можно изменять в широких пределах, в зависимости от использования микросхемы, это может быть от десятков Гц до 500 кГц.

Слишком высокая частота может применяться только если и дроссель L1 будет соответственно достаточно высокочастотным. В данном случае, оптимально 100 кГц.

Но, в другой схеме, например, если будет на основе этой микросхемы создаваться источник переменного напряжения 220V, частоту можно понизить и до 50 Гц, соответственно, изменив параметры цепи R1-C5.

В момент поступления высокого логического уровня на затвор VТ1, транзистор открывается и дает ток на дроссель L1. При этом в дросселе накапливается энергия.

При спаде импульса транзистор VT1 закрывается, прекращая протекание постоянного тока через дроссель. В этот момент в дросселе возникает ЭДС самоиндукции, выброс которой по амплитуде значительно больше первоначально поданного напряжения на дроссель.

Эти выбросы повторяются при каждом импульсе, поступающем от микросхемы А1 на затвор транзистора VT1. В результате на его стоке возникает достаточно большое переменное напряжение, которое выпрямляется выпрямителем на диоде VD2 и конденсаторе С6.

Напряжение на С6 контролируется при помощи цепи из резисторов R4 и R5. Они образуют делитель напряжения, и служат датчиком для измерения фактического выходного напряжения. Делитель должен быть сделан так, чтобы при необходимом выходном напряжении на его выходе было напряжение 2,5V.

И это напряжение, с выхода делителя, поступает на вход компаратора микросхемы А1 через вывод 2. Выходное напряжение микросхема регулирует, изменяя скважность выходных импульсов. В данном случае, микросхема регулирует скважность так, чтобы постоянное напряжение на её выводе 2 было равно 2,5V.

Если там напряжение меньше, скважность увеличивается, если больше — уменьшается. В результате на выходе, на конденсаторе С6, будет стабильное постоянное напряжение нужной величины.

Включенный в истоковую цепь транзистора VТ1 низкоомный резистор R6 служит датчиком тока через транзистор. В случае аварийного увеличения нагрузки, короткого замыкания, и других проблем, связанных с повышением тока через канал полевого транзистора, напряжение на этом резисторе возрастает.

За его величиной следит второй компаратор, выведенный на вывод 3 микросхемы. Как только это напряжение превосходит критическую величину, генерация импульсов временно прекращается. Затем возобновляется, кода причина превышения тока будет устранена.

Максимальный ток, на который будет срабатывать защита, зависит от величины сопротивления резистора R6. При его уменьшении, величина силы тока срабатывания защиты увеличивается.

И наоборот, если нужно снизить ток, нужно увеличить R6. Чтобы снизить уровень помех от работы генератора, постоянное напряжение на ноутбук поступает не непосредственно с С6, а через дополнительный LC фильтр на катушках L2, L3 и конденсаторах С7 и С8.

Детали и конструкция

При работе преобразователя больше всего тепла выделяется на диоде VD2.

Для него может потребоваться радиатор. Этот диод имеет конструкцию корпуса, сходную с мощным транзистором, и у него есть, соответственно, радиаторная пластина, которой он и крепится к радиатору. Транзистору VТ1 тоже требуется радиатор для отвода тепла.

Катушки намотаны на ферритовых кольцах. Катушка L1 намотана на ферритовом кольце внешним диаметром 23 мм. Она содержит 60 витков провода ПЭВ 0,61. Катушки L2 и L3 намотаны на ферритовых кольцах внешним диаметром 16 мм.

Они содержат по 120 витков провода ПЭВ 0,43.

Катушки L1-L3 установлены вертикально. Первоначально они держатся на собственных выводах, а после завершения налаживания они приклеиваются к плате клеем. Все конденсаторы должны быть рассчитаны на напряжение не ниже 25V.

Диод 1N4007 можно заменить на КД209 или вообще исключить из схемы, но в этом случае, при неправильной полярности подключения входного напряжения схема может выйти из строя раньше предохранителя FS1.

Налаживание заключается в установке выходного напряжения. Для этого резистор R4 можно временно заменить переменным. Подключите к выходу вольтметр, например, мультиметр, и наблюдая за напряжением на выходе регулируйте сопротивление резистора, включенного вместо R4, так что бы на выходе было нужное напряжение.

Затем, переменный резистор замените постоянным (или сборкой из нескольких постоянных). Выходная мощность преобразователя около 70W.

Листов П. А. РК-06-2019.

Блок питания

— повышающая схема с использованием UC3843-IC

\$\начало группы\$

Я хотел бы, чтобы другие объяснили, как сделать понижающую или повышающую схему с помощью UC3843-IC.

Я строю источник солнечной энергии, который можно настроить как альтернативный источник питания, чтобы он мог питаться от основных линий.

Для обычной солнечной панели генерируемое выходное напряжение составляет от 6 до 10 В; но необходимо увеличить это напряжение до постоянных 12 В, чтобы зарядить 12-вольтовую батарею, которую мы используем.

Поскольку это проект нашего колледжа, мы должны реализовать повышающую DC-DC схему на микросхеме UC3843. Может ли кто-нибудь объяснить мне, как разработать схему повышающего преобразователя постоянного тока, которая может повышать напряжение постоянного тока с 6-10 В до 12 В постоянного тока.

• блок питания
• зарядка аккумулятора

\$\конечная группа\$

5

\$\начало группы\$

MC3843 не подходит для указанной вами задачи.

Вы говорите, что Vin = от 6 до 10 В, НО MC3843 работает при пусковом напряжении от 7,9 до 8,5 В. т.е. он запустится, когда Vin >= 8,5 В, и остановится, если Vin упадет ниже 7,9 В.

3845 = 7,9 — 8,5 (макс. рабочий цикл 50 %)
3844 = 10 — 16 (макс. рабочий цикл 50 %)
3843 = 7,9 — 8,5 (макс. 100 % постоянного тока)
3842 = 10 — 16 (макс. )

Технический паспорт TI — содержит приведенные выше данные.
В листе данных Semi
Лист данных ST

Лист данных Fairchild немного разреженный.

---

т.е. IC не запустится или не будет работать должным образом при некоторых условиях Vin. Есть способы «обмануть», но если ваш курс не является продвинутым, это вряд ли будет тем, что имели в виду экзаменаторы.

Если человек, устанавливающий бумагу, указал микросхему и входное напряжение, то он не знает, что делает.

Семейство MC384x полезно, если вам нужны его возможности, НО они неудобны и раздражают в использовании. Поскольку они контролируются текущим режимом, им присущ режим нестабильности, который ДОЛЖЕН быть компенсирован там, где это уместно. Версии со 100% рабочим циклом абсолютно нестабильны при постоянном токе выше 50%, если только вы не используете линейное впрыскивание в блок FB. Это не сложно, но раздражает. Версии постоянного тока <=50% могут не достичь того, чего вы хотите, при низком Vin.

---

Если бы я был на вашем месте, я бы попробовал использовать MC34063 (звучит похоже 🙂 ), который почти идеально подходит для этой задачи — настолько, что я, вероятно, собираюсь использовать его для реального приложения, которое делает о том, что вы здесь делаете — но я буду конвертировать доллар.

---

MC34063 !!!!!!!!!!!!!!!!

Техническое описание ST — очень хорошо — содержит образцы схем и схемы печатных плат.

Спецификация Fairchild очень плохая (снова)

---

Для достижения наилучших результатов в том, что вы делаете, вы не хотите контролировать вывод — вместо этого вы хотите контролировать ввод. Существует точка, в которой ваша фотоэлектрическая панель выдает максимальную мощность. Нагрузите его сильнее, и он упадет в напряжении и потеряет мощность. Нагрузите его слишком легко, и оно повысит напряжение, но вы будете потреблять меньше тока. ТАК — найдите оптимальное напряжение и используйте его для управления вашим повышающим преобразователем. Оптимальное напряжение фотоэлектрической панели составляет около 0,8 x Voc при хорошем солнечном свете – немного меньше при более низком уровне солнца и немного больше при сильном. Также немного зависит от эффективности фотоэлемента. Скоро…

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

40V-30A Регулируемый импульсный источник питания — технология

Хесам Мошири, Ансон Бао

Авторские права: Attribution, NonCommercial, NoDerives (CC BY-NC-ND)

из наиболее часто используемых топологий цепей в электронике, особенно в источниках питания. Существует три основных типа преобразователей постоянного тока (неизолированных): Buck, Boost и Buck-Boost. Иногда понижающий преобразователь также называют понижающим преобразователем, а повышающий преобразователь также называют повышающим преобразователем. Понижающий преобразователь уменьшает/понижает входное напряжение при увеличении выходного тока.

В этой статье/видео я представил регулируемую схему понижающего преобразователя, которая может выдавать до 30 А и выдерживать до 40 В на входе. Выходное напряжение регулируется от 3В до 37,5В. Соблюдались несколько правил проектирования печатных плат, чтобы улучшить стабилизацию выходного сигнала и обработку тока, а также уменьшить излучаемое излучение и коэффициент шума.

Для разработки схемы и печатной платы я использовал Altium Designer 22 и электронную поисковую систему (octopart), чтобы легко и быстро собрать информацию о необходимых компонентах. Чтобы получить высококачественные готовые платы, я отправил файлы Gerber в PCBWay и, наконец, протестировал текущую обработку, стабильность выходного сигнала и коэффициент шума с помощью нагрузки постоянного тока Siglent SDL1020X-E, мультиметра Siglent SDM3045X и осциллографа Siglent SDS2102X Plus. Просто постройте один и получайте удовольствие!

Технические характеристики

• Входное напряжение: 6-40VDC
• Выходной ток: 30A (максимальное непрерывное, см. Текст)
• Выходное напряжение: 3-37,5VDC Регулируемое
• . -20MHz)



Загрузите Gerber или напрямую закажите высококачественные платы питания

Чтобы заказать полностью собранную печатную плату (БЕСПЛАТНАЯ доставка). Пожалуйста, обращайтесь: anson@pcbway. com



A. Анализ схемы

На рис. 1 показана принципиальная схема устройства. Как видно, основными компонентами схемы являются IC1:UC3843 [1] и IC2:IR2104 [2]. Я использовал Altium Designer [3] для рисования схемы.



Рисунок 1

Схема регулируемого источника питания 40 В-30 А (понижающий преобразователь)



IC1 — микросхема контроллера. Я использовал UC3843, потому что он эффективно работает с 12 В, что также является подходящим напряжением питания для микросхемы драйвера Mosfet (IC2). R1 и C5 определяют частоту переключения, которая составляет около 117 кГц. Резисторы R2, C3 и C4 образуют RC-фильтр нижних частот, чтобы максимально снизить шум источника питания.

P1 — это 2-контактный разъем XH для напряжения питания 12 В (регулируемый), а C1 и C2 используются для снижения шума. R3 используется для ограничения тока D1, который представляет собой КРАСНЫЙ светодиод диаметром 3 мм.

IC2 — известная микросхема драйвера Mosfet IR2104, которая управляет транзисторами Q1 и Q2 в полумостовой конфигурации. R5 и R9 использовались для ограничения тока. С12 и С13 — развязывающие конденсаторы. C6, C7, C8 и C9 являются обязательными конденсаторами и используются для устранения пульсаций входного напряжения и шумов. Эти шумы могут появляться, особенно когда источник входного сигнала должен мгновенно подавать большие токи.

Будьте осторожны, входное напряжение НЕ идентично напряжению питания. Напряжение питания зафиксировано на уровне 12В; однако входное напряжение может составлять от 6 до 40 В, однако оба источника питания (питание и вход) имеют общую землю.

Остальная часть схемы представляет собой конфигурацию обычного понижающего преобразователя. Поскольку коммутационная часть представляет собой полумостовую схему, использование диода не является обязательным. P2 и P3 — разъемы INPUT и OUTPUT. L2 и C21…C25 строят LC-фильтр для максимального снижения выходных шумов. R6 представляет собой многооборотный потенциометр 10K, который создает цепь обратной связи с IC1 для стабилизации выходного напряжения.



B. Катушки индуктивности L1 и L2

Сердечник катушек индуктивности L1 и L2 представляет собой зелено-синий тороидальный железный порошковый сердечник (рис. 2).

Б-1. Характеристики сердечника L1

1. Внешний диаметр: 51 мм

2. Внутренний диаметр: 24 мм

3. Высота кольца: 22,5 мм

4. Индуктивность катушки индуктивности (без тока): 80 мкГн (минимум)

3

Б-2. Характеристики сердечника L2

1. Внешний диаметр: 33 мм

2. Внутренний диаметр: 19,5 мм

3. Высота кольца: 11,2 мм

4. Индуктивность индуктора (без тока): 10 мкГн



Рисунок 2

сердечники из железного порошка



C. Компоновка печатной платы

На рис. 3 показана компоновка печатной платы конструкции. Это двухслойная печатная плата, и я использовал смесь компонентов SMD и сквозных отверстий для разработки макета. На рис. 4 показаны сборочные чертежи платы.

Рисунок 3

Пекс Пекс. Периосножка 30A-40 В до постоянного тока. собранная печатная плата. Если у вас нет времени на поиск и покупку компонентов и припоя, вы можете просто заказать его в собранном виде (без катушек индуктивности). Подготовьте регулируемый источник питания 12 В и подключите его к разъему P1. Заземление источника питания 12 В и входного напряжения (разъем P2) идентичны.



Рисунок 5

Собранная печатная плата регулируемого импульсного источника питания 30A-40V (понижающий преобразователь постоянного тока в постоянный)



Блоки питания проходят два основных теста: регулирование и выходной шум. Для проведения тестов я использовал нагрузку постоянного тока Siglent SDL1020X-E, осциллограф Siglent SDS2102X Plus и мультиметр Siglent SDM3045X. Моя установка позволила мне протестировать подачу до 18 А (пожалуйста, посмотрите видео на YouTube). При 18 А блок питания (понижающий преобразователь) показал падение напряжения всего около 0,12 В или 120 мВ, что очень хорошо! Большая часть этого падения связана с использованием LC-фильтра. Я предпочитаю иметь значительно более низкий уровень шума на выходе и терпеть небольшое падение напряжения. На рис. 6 показана тестовая установка с нагрузкой 18 А.



Рисунок 6

Добро пожаловать на мой испытательный стенд! Нагрузка постоянного тока применяет нагрузку 18 А



Для измерения выходного шума я активировал функцию анализа мощности осциллографа SDS2102X Plus и подготовил пробник (пожалуйста, посмотрите видео на YouTube). На рисунках 7 и 8 показан выходной шум без нагрузки и при нагрузке 18 А!



Рисунок 7

Шум на выходе (без нагрузки) импульсного источника питания 40 В-30 А (преобразователь постоянного тока в постоянный)



Рисунок 8

Выходной шум (нагрузка 18 А) импульсного источника питания 40–30 А (преобразователь постоянного тока в постоянный) охладите катушки индуктивности и мосфеты. Самый простой способ — использовать вентилятор на 12 В и установить его на верхнюю часть платы и корпуса.
