Цветомузыка на светодиодах своими руками: Простая светомузыка на 220 В

Простая светомузыка на 220 В

Это простейшая светомузыка имеет всего один элемент. Да, абсолютно один и ничего кроме: ни резисторов, ни транзисторов… Собрать такую светомузыкальную установку вполне реально за 30 минут. Все что вам понадобится это одно твердотельное реле.
Твердотельное реле появились на рынке относительно недавно и уже уверенно завоевали рынок радиоэлектроники. Оно и понятно, приведу основные плюсы.

• — Быстродействие.

• — Гальваническая развязка по напряжению.

• — Бесшумное, по сравнению с обычным реле.

• — Детектор перехода через ноль.

Плюсов гораздо больше, я привел лишь несколько.
Твердотельное реле по сути кроме названия не имеет ничего общего с механическим реле, которое все обычно представляют, слыша первый раз это название. Это обычный симисторный ключ, с цепями управления и развязки.
Стоит это чудо совсем недорого и его можно запросто купить на нашем любимом аliexpress.com
Ссылка на твердотельное реле.
На радио рынке очень много разных исполнений реле: маленькие и большие, мощные и маломощные. Я взял такое:
Во-первых, у него есть винтовые клеммы для подключения. Во-вторых, оно может коммутировать нагрузку напряжением 24-380 В и током до 60 А. Конечно брал с перебором для других целей. Чтобы управлять гирляндой достаточно брать от 2 А. В-третьих, управляющее напряжение от 3 до 32 вольт, импульсное. То, что нужно, так как мы будем управлять реле непосредственно звуком, поданным с выхода усилителя низкой частоты.

Схема светомузыки

В разрыв цепи лампы или гирлянды включается твердотельное реле. А на вход твердотельного реле подается звук от звуковой колонки. Схема проще некуда. Главное не перепутать выводы. Теперь, как только начнет играть музыка в колонке, тут же сразу начнет мигать гирлянда в такт музыке.
Выход с усилителя берем от любого канала, левого или правого. Можно подключиться между выходами, чтобы гирлянда мигала при стереофоническом эффекте. Если есть выход на сабвуфер – можно подключить к нему. А можно взять две гирлянды и два реле и подключиться к разным каналам. Вариантов масса, выбирайте любой понравившейся.

Я добавил в схему парк тумблеров, для коммутации. Первый тумблер на схеме чтобы можно было просто включить гирлянду в обычном режиме. А второй чтобы отключить влияние музыки на нее.
Благодаря гальванической развязке, высокое сетевое напряжение надежно развязано и не перейдет колонку и усилитель.
Я взял пластиковый контейнер, поместил туда розетки, для подключения нагрузки. Проделал отверстия для тумблеров и подключил всю систему.



Нагрузкой послужили светодиодная гирлянда на елке. Тут же подключился к колонке, которая стояла у елки.

В результате получилось очень здорово, смотрите видео работы:

Цветомузыка

Подробности

Создано: 23 сентября 2017

   Усилитель был собран под влиянием хороших отзывов про микросхемы TPA6120. Было сделано сразу два экземпляра, потому что хотелось проверить, является ли обоснованным мнение о важности пассивных радиоэлементов, влияющих на звучание усилителя. Один с дорогими подобранными деталями, второй из «мусора».

Подробнее…

Подробности

Создано: 06 декабря 2016

Ремонт наушников своими руками

Зачастую случается так что наши любимые и очень дорогие нам наушники ломаются, даже если они известной фирмы beats. В данной статье мы рассмотрим на примере простых наушников как провести ремонт наушников своими руками,и по данной статьей и описанию вы сможете провести ремонт самостоятельно любых марок.





Подробнее…

Подробности

Создано: 25 октября 2015

ЦМУ на светодиодах своими руками

Недавно собрал довольно простую цветомузыку(ЦМУ) своими руками, на светодиодах различных цветов. Планирую использовать её в универсальных целях — для подключения к  мобильному телефону или МП3 плееру,вы можете использовать уже в своих целях,подсоединяя к магнитоле в автомобиле или компьютерным колонкам.



Подробнее…

Подробности

Создано: 18 октября 2013

Индикатор уровня звука своими руками



Примерно лет 10 назад индикаторы звука часто устанавливались на проигрыватели аудиокасет, в основном это было стрелочные индикаторы. Но время не стоит на месте, и появляются либо светодиодные индикаторы или на лампах накаливания. В статье приведена схема и печатная плата индикатора звука своими руками на на двух микросхемах AN6884, что позволило в схеме использовать 10 светодиодов.

Данный индикатор не сложный в сборке, и смогут собрать даже начинающие радиолюбители.





Подробнее…

Подробности

Создано: 09 июля 2013

Ремонт НЧ динамика своими руками



На сегодня, количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму.
Думаю что нижеизложенное поможет починить динамик любому, кто имеет большое желание и упорство, нежели покупать новый нч динамик.







Подробнее…

Подробности

Создано: 12 мая 2013

Схема ионофона своими руками

Лазив по итернету, наткнулся на данное устройство, которое можно сделать применив строчник от старого телевизора, и называется данный девайс ионофон.

Что это такое? Ионофон-это проигрыватель музыки без применения динамика, т.к звуковые колебания создаются электрической дугой, или как иначе говоря-поющая дуга своими руками. Смотрим схему ионофона.



Подробнее…

Подробности

Создано: 09 мая 2013

Светомузыка на 4 канала своими руками-схема



Еще одна схема устройства присланная Айдаром Галимовым. Представляю вниманию простую схему светодиодной цветомузыки на 4 канала.

Схему сможет собрать даже начинающий радиолюбитель, который только начал изучать азы радиотехнике.

Общем меньше слов.Смотрим подробнее





Подробнее…

Подробности

Создано: 19 марта 2013

Цветомузыка на светодиодах и светодиодной ленте своими руками





На данном рисунке представлена собранная схема для цветомузыки на светодиодной ленте,но и нечего немешает разместить детали на плате,и сделать 2х канальную,3х канальную,и больше.

Автором данной сборки является Айдар Галимов













Подробнее…

Подробности

Создано: 01 октября 2012

Самодельная светодиодная цветомузыка



По многим запросам цветомузыка на светодиодах, редко можно найти что-то не повторяющееся с других сайтов.

Данная схема часто мелькает на различных сайтах, но если не сделать доработку, позволяющую настроить режимы работы транзисторов, ЦМУ может вообще не заработать.



Подробнее…

Подробности

Создано: 06 июня 2012

Светодиодный индикатор спектра



Эта схема использует два счетверенных усилителя, чтобы сформировать восемь уровней звуковой индикации. Операционные усилители, используемые в этой схеме — LM324. Это довольно популярная ИМС и найти ее в магазинах радиодеталей не составит труда.











Подробнее…

Цветомузыка своими руками на светодиодах

Нередко для создания оптимальной атмосферы для вечеринки не хватает одной важной детали – цветомузыки. Как же быть? Брать напрокат такое оборудование может не каждый. В этом случае можно самостоятельно изготовить цветомузыку. Для этого не нужно быть гением. К тому же все, что для этого нужно, можно отыскать в любом магазине. Стоит отметить, что оригинальная цветомузыка, своими руками созданная, может украсить не только отдельное помещение, но и машину. Это позволяет неплохо расслабиться в длинной пробке и, конечно же, не уснуть. Итак, как сделать цветомузыку своими руками?

Конструкция из светодиодных гирлянд

Это самая простая цветомузыка на светодиодах. Для ее изготовления не требуется особых навыков и инструментов. Ее можно сделать из обычных новогодних гирлянд, которыми принято украшать праздничные ели. Для изготовления вам понадобится:

1. Специальный переходник для соединения с компьютером.
2. Новогодняя гирлянда на светодиодах.
3. Изолента.
4. Экранированный кабель.

Подготовка материала

Итак, как делается цветомузыка своими руками? Для начала стоит подготовить все необходимое. Чтобы соединить гирлянду с компьютером, потребуется специальный переходник. Найти его не составит особого труда. Ведь в этом случае можно использовать переходник для LPT-порта. Помимо этого, потребуется экранированный кабель или же «витая пара».

Как собрать?

Конечно, для изготовления подобной конструкции необходимо знать хотя бы примерную схему. В данном случае она следующая. На схему управления передается сигнал с нулевого по 7 с контактов DATA при помощи восьми проводников обычной «витой пары». В качестве передатчика земли в данном случае используется монитор стационарного компьютера. Поэтому, чтобы получилась такая цветомузыка, потребуется еще переходник для В штекера. В противном случае конструкцию просто нельзя будет подключить.

Подключение и проверка

После того как все детали будут соединены по указанной схеме, необходимо запустить на компьютере одну из программ, которые позволяют работать с цветомузыкой. Для этого подойдет всем известный Winamp. Через USB-порт осуществляется передача обработанного массива данных на устройство. В итоге сигнал выводится на восемь каналов «витой пары». Именно это и заставляет светодиоды загораться в определенной последовательности. Вот так изготавливается цветомузыка своими руками из обычной гирлянды.

Конструкция на светодиодах

Чтобы получилась красивая цветомузыка, необходимо подготовить аккуратный корпус из оргстекла, а также необходимое количество светодиодов. В результате получится весьма оригинальная конструкция. Для этого потребуется:

1. Батарейка или же 12-вольтный адаптер.
2. Кабель от наушников.
3. Транзистор, желательно КТ817.
4. Светодиоды на пять миллиметров. Их цвет и количество стоит выбирать исходя из своих пожеланий.
5. Наждачная бумага.
6. Клеящий термопистолет.
7. Оргстекло.
8. Электрический провод.

Изготовление корпуса

Итак, подготовим корпус. Для его изготовления понадобится 4 пластины прямоугольной формы с размерами 5 на 15 сантиметров, а также пластины квадратной формы – 5 на 5 сантиметров. Вырезать их нужно аккуратно, чтобы изделия получились ровными.

В одной из пластин прямоугольной формы следует проделать несколько отверстий. Одно потребуется для наушников, а второе – для питания. Каждую из деталей корпуса необходимо заматировать и обязательно зашкурить. Тоже самое нужно сделать и со светодиодами. Собрать корпус можно при помощи клеевого термопистолета. Когда конструкция будет готова, можно начать сборку.

Сколько нужно светодиодов?

Итак, сколько нужно светодиодов, чтобы получилась хорошая цветомузыка? Своими руками ее можно сделать быстро. Главное — правильно рассчитать количество необходимых деталей. Если разделить рабочее напряжение адаптера на рабочее напряжение одного светодиода, то можно получить необходимо количество светодиодов. В данном случае их – 4.

Цветомузыка своими руками: схема

Для начала необходимо продеть в отверстие аудиошнур. Теперь его следует соединить с транзистором. После этого к плюсу батарейки или же адаптера необходимо последовательно присоединить все светодиоды. После этого все детали должны быть собраны в одном корпусе. Адаптер должен быть присоединен к транзистору через «минус». Это главное правило. Последовательная цепь светодиодов должна быть присоединена к транзистору.

Особое внимание следует уделить аудиопроводу. Его можно взять от старых наушников. Под оплеткой располагается три жилы. Это один общий провод и несколько проводов для правого и левого каналов. Чтобы собрать схему, понадобится всего два. Обычно это общий и один для каналов. Третий провод остается незадействованным. К транзистору обычно подключают обе жилы. А вот адаптер — именно к задействованному канальному проводу. Вот и все, светодиодная цветомузыка, своими руками созданная, готова.

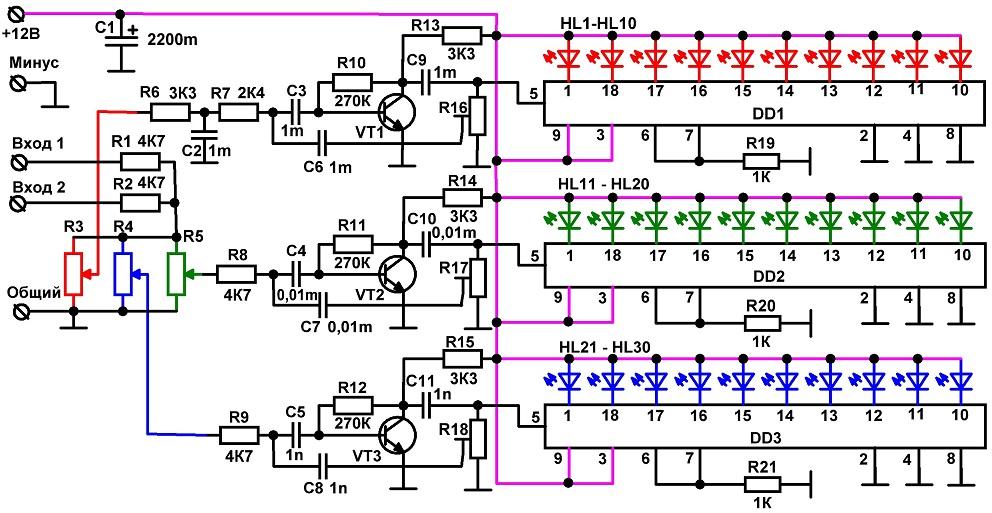

Цветомузыка своими руками из светодиодной ленты схема. Как сделать цветомузыку на светодиодах своими руками. Схема простой цветомузыки

Чтобы собрать цветомузыку на светодиодах своими руками необходимо обладать базовыми знаниями электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим, как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно собрать самостоятельно готовые устройства, а в конце пошагово соберем готовое устройство на примере.

В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.

Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.

Настройки фильтров устанавливаются на следующие параметры:

• до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
• 250-2500 Гц для средних, цвет зелёный;
• все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.

Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные кол

Обзоры

diy electronic music — интернет-магазины и обзоры на diy electronic music на AliExpress

Отличные новости !!! Вы попали в нужное место для самостоятельной электронной музыки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая электронная музыка своими руками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою электронную музыку своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей электронной музыке и думаете о выборе аналогичного продукта, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy electronic music по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена на светодиодную музыку своими руками — Отличные скидки на светодиодную музыку своими руками от мировых продавцов светодиодной музыки своими руками

Отличные новости !!! Вы попали в нужное место для самостоятельной светодиодной музыки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший музыкальный поделок станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою светодиодную музыку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы до сих пор не знаете, что такое светодиодная музыка, сделанная своими руками, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy led music по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена цветомузыкальный модуль — Отличные предложения на цветомузыкальный модуль от глобальных продавцов цветомузыкальных модулей

Отличные новости !!! Вы попали в нужное место для цветомузыкального модуля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший модуль цветовой музыки вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой цветомузыкальный модуль на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цветомузыкальном модуле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести color music module по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как изменить цвета светодиодов

Если вы не заметили, у нас очень активный форум с множеством замечательных сообщений и обсуждений. Один из участников нашего форума, fa5ky, опубликовал там короткое руководство о том, как заменить светодиоды VCI-100 на другой цвет (это применимо почти ко всему оборудованию).Это было так хорошо, что мы решили опубликовать это в блоге! Он пишет:

Вам может быть интересно, зачем мне вообще тратить время на создание почти чисто косметической модификации. На мой взгляд, это больше, чем просто косметика — это серьезное функциональное обновление. У меня были серьезные проблемы с просмотром светодиодов на моем обычном VCI на улице или даже в помещении в солнечный день. Это может показаться не серьезной проблемой, но когда вы играете, вы хотите сразу узнать, какая колода играет, какие эффекты и т. Д. Скучные зеленый и желтый цвета, которые есть в VCI (кроме версии SE от djtt), просто скучны, и они не имеют большого контраста при дневном свете. Поэтому я решил переключить свой на белый, синий и красный из-за их контрастности и яркости (и фактора слюни). Это руководство также пригодится, если вы просто хотите заменить тусклые или неработающие светодиоды. Делайте этот мод на свой страх и риск, так как я предполагаю, что у вас есть некоторый опыт пайки и вы не сожжете свою печатную плату.

НЕОБХОДИМА ШЕСТЕРНЯ

VCI-100
3-миллиметровые светодиоды — Я купил свою на ebay (6 долларов за 100 светодиодов), и вы можете выбрать, сколько цветов каждого цвета вы хотите.Я выбрал 40 x синий, 40 x белый и 20 x красный.
Паяльник и присоска для припоя или просто распаянный паяльник
Зажим — или дополнительный набор рук, чтобы надежно удерживать печатную плату, пока вы снимаете светодиоды

ШАГ 1- ДИСКОНТАКТНАЯ СБОРКА

Первый Off вам нужно разобрать vci-100. Если вы делаете аркадный мод, сейчас самое подходящее время для этого светодиодного мода, так как у вас уже все разобрано. Вот видео о том, как сделать аркадный мод, и в нем в основном показано, как безопасно разобрать VCI.

ШАГ 2- DE_SOLDER

Теперь пришло время распаять светодиоды. вам нужно будет использовать зажим или «руку помощи», чтобы надежно удерживать печатные платы на месте, обеспечивая доступ спереди и сзади.

Сначала добавьте припой к 2 контактам светодиода на задней стороне печатной платы.

Это поможет равномерно распределить тепло между обоими контактами, чтобы вы могли удалить светодиод

При нагревании проводов потяните за светодиод плоскогубцами

(не тянуть слишком сильно или вы можете сломать светодиод или, что еще хуже, печатную плату, он должен выйти из строя с небольшим шевелением и небольшим усилием)

Вы должны остаться с этим, как только светодиод будет удален.

Используя присоску для припоя или демонтажный паяльник , соберите оставшийся припой , чтобы вы могли поместить свой новый светодиод в

, он должен выглядеть, как показано ниже

ШАГ 3 — ЗАМЕНА СВЕТОДИОДА

Убедитесь, что вы разрезали светодиод над небольшой плоской секцией, вы также можете оставить более длинную ножку (положительную), чтобы вы могли идентифицировать ножку сортировщика (отрицательная). Слегка надавите на светодиод и согните его, чтобы не сломать, иначе вы можете получить защемленный конец, который будет трудно вставить.Убедитесь, что у вас правильная полярность (положительная и отрицательная), иначе он не загорится. Прежде чем вынимать оригинальный светодиод, обратите внимание на то, в какую сторону смотрят положительные и отрицательные стороны. Следующая картинка поможет вам определить, какая сторона есть какая.

Вы должны иметь возможность протолкнуть светодиод через нижнюю часть и легко перепаять соединение.

Готово — наслаждайтесь результатами!

Как собрать самостоятельно изменяющую цвет светодиодную палочку за 30 долларов

Ice Lights дают приятный и мягкий свет для фотографий и видео, но они могут стоить довольно дорого и быть только одного цвета.Их более дешевая версия под названием «волшебная палочка» меняет цвет, но здесь есть загвоздка. Из 360 светодиодов на палочке только 40 могут менять цвет. Итак, Джордан Торнсбург из Macroscope Pictures показывает вам, как объединить дешевое, универсальное и мощное в этом замечательном проекте DIY.

Из этого видео вы узнаете, как создать свою собственную ручную лампу, которая излучает мощное освещение и меняет цвета. Вы можете использовать его как в фотографии, так и в видео, как источник света или для спецэффектов.Я полагаю, что рисование света с помощью этого тоже было бы довольно круто. В целом компоненты стоят около 30 долларов, но вы можете сделать его еще более привлекательным за 15 долларов и добавить светодиодный контроллер с поддержкой Wi-Fi, чтобы вы могли управлять светом с помощью телефона.

Вам понадобится

Как сделать

Начните с вырезания выемки на трубе 1/2 дюйма и убедитесь, что есть достаточно места для подачи проводов светодиодной ленты, когда вы добавите втулку.

Возьмите втулку от 1,5 до 1/2 дюйма и вставьте ее в конец, пропуская провода светодиодной ленты через выемку. Удалите бумажную подложку поверх клея на полосе и заверните ее.

Как только светодиодная лента обернута вокруг трубы, отрежьте лишнюю трубу из ПВХ, но оставьте место для заглушки из ПВХ. Затем приклейте конец ленты к трубе, так как это предотвратит ее распускание. Когда это будет сделано, у вас есть лайтстик, и теперь пришло время для ручки.

Возьмите 1.5 ’’ трубы и отрежьте ее, чтобы получилась ручка. Джордан не называет точную длину ручки в видео, но я предполагаю, что это 15-20 см (6-8 футов). Сделайте выемку в ручке и определите ее глубину в зависимости от размера соединителя из ПВХ, и опять же, вы должны оставить место для кабеля после того, как прикрепите соединитель. Пришло время собрать все компоненты вместе.

Добавьте немного клея в верхнюю часть трубы 0,5 дюйма и добавьте втулку от 1,5 до 1/2 дюйма. Также добавьте к нему клей и наденьте на него 1,5-дюймовую муфту.

Для нижней части склейте муфту 1,5 дюйма и втулку с резьбой 1,5–1 / 2 дюйма. Добавьте туда шестигранную втулку и затяните ее гаечным ключом. Вы можете добавить переходник с 3/8 на 1/4 дюйма 20 и сделать его более универсальным и пригодным для использования с большинством осветительных стоек.

Перед тем, как подсоединить лезвие к рукоятке, возьмите батарейный отсек и прикрепите зажим для батарейки 9В. Пропустите их через ручку и вытащите кабель из выемки. Добавьте также светодиодный контроллер и снова вытащите кабель.Подключите провода светодиодной лампы к батарее и прикрепите ручку к световой палке. Наконец, добавьте деталь с шестигранным винтом и адаптером и закройте ручку. Вы можете приклеить кусок пенопласта, бумаги или чего-то подобного, чтобы корпус батареи не дребезжал. И вы закончили с базовой версией!

Если вы хотите использовать версию, управляемую смартфоном, вы можете добавить контроллер Wi-Fi и вставить его в ручку вместо контроллера светодиодной подсветки. С помощью приложения Magic Home вы сможете управлять цветом света, яркостью, создавать собственные макросы и т. Д.Джордан дает дополнительный совет: когда у вас есть только красный, зеленый и синий свет, а не другие варианты, это означает, что батареи стареют.

Что хорошего в этой сборке, за исключением универсальности и низкой цены, так это то, что любой может сделать ее. Когда дело касается электроники, я далек от профессионала, но даже я, наверное, смог бы это сделать с первой попытки. Как я уже упоминал во введении, я вижу множество вариантов использования этого света. Помимо использования его для фотографии и видео в качестве источника света, он также может работать и для рисования светом. Когда вы управляете им с помощью телефона, он позволяет свету реагировать на звук, поэтому вы даже можете использовать его в качестве светильника для вечеринки. И, конечно же, то, что, вероятно, имели в виду многие фанаты «Звездных войн» — вы можете представить, что это световой меч. В любом случае, я определенно сделаю это. А ты?

[MacroStick — Портативный светодиодный светильник для фото / пленки с поддержкой Wi-Fi | Макроскоп Изображения]

Как запрограммировать Raspberry Pi для управления светодиодными лампами

Начало работы с Raspberry Pi может быть увлекательным занятием.Новичку никогда не было так просто начать программировать и заниматься электроникой своими руками.

Один из простых проектов — создать простую схему с двумя светодиодами и управлять одним из них с помощью кода. Вот как это сделать!

Требуемые компоненты

Перед началом вам необходимо убедиться, что на вашем Pi установлена ​​операционная система. Установка Raspbian через NOOBS, безусловно, самый быстрый способ начать работу.

Загрузите свой Pi и прикрепите его к экрану, мыши и клавиатуре, как к обычному настольному компьютеру. В качестве альтернативы вы можете подключиться к своему Pi через SSH, чтобы избавиться от лишних проводов. Мы расскажем, как управлять светодиодами, какой бы метод вы ни выбрали.

Убедившись, что Raspberry Pi загружается правильно, выключите его снова, пока вы строите свою схему, чтобы не повредить Pi.

Вместе с Raspberry Pi вам понадобятся:

1. Макет
2. 2 х светодиода
3. 2 резистора (от 220 Ом до 1 кОм)
4. Монтажные кабели

Если у вас есть Raspberry Pi со стартовым комплектом, у вас, скорее всего, уже есть все из этого списка. Теперь построим нашу схему.

Простая светодиодная схема

Настройте свои компоненты, как показано на этой диаграмме Fritzing:

Эта схема выполняет две функции. Контакты 5v и GND Pi подключаются к шинам питания Power Rails на макетной плате.

Примечание: Чтобы лучше понять, что такое макетная плата и как она работает, ознакомьтесь с нашим ускоренным курсом по макетированию.

Две шины питания соединены на конце, и линия проходит от положительной шины к положительной стороне (анод) нижнего светодиода.Отрицательная сторона светодиода подключена к резистору, который обратно подключен к линии питания GND .

Верхний светодиод устроен иначе. Линия проходит от контакта 12 (GPIO18) Raspberry Pi до положительной стороны светодиода, который проходит через резистор и обратно в шину GND . Контакт 12 также является GPIO18, как бы странно это ни звучало, наше руководство по контактам Raspberry Pi GPIO поможет прояснить ситуацию!

Неважно, в каком направлении вы устанавливаете резисторы, но важно правильно настроить светодиоды. К счастью, легко определить, какая сторона какая:

После того, как вы все настроите, это должно выглядеть примерно так:

Обратите внимание, что я использую внешний ключ Wi-Fi, он нужен только в том случае, если вы страдаете от проклятия слабого Wi-Fi!

Убедитесь, что все настроено правильно, затем загрузите Raspberry Pi. Светодиод, подключенный непосредственно к выводу 5 В, должен немедленно включиться. Другой светодиод — это тот, которым вы будете управлять из кода.

Метод 1: Python через IDLE

Если вы используете Raspberry Pi в режиме рабочего стола, откройте меню приложений в верхнем левом углу экрана и перейдите к Programming> Python 3 (IDLE) .Это откроет оболочку Python. Если вы используете режим SSH, инструкции приведены далее в статье.

Операционная система Raspbian поставляется с уже установленным Python.Python — идеальный язык программирования для начинающих, и существует множество отличных веб-сайтов, которые помогут вам начать работу. Мы вместе создадим короткий Python, хотя, если вы предпочитаете получить готовый скрипт, вы можете скопировать код из Pastebin.

Вы можете программировать прямо в оболочке, но было бы неплохо создать программу, которую можно было бы сохранить и использовать снова.Откройте новый файл, щелкнув Файл> Новый файл .

Вы собираетесь создать простой эскиз , мигающий и , который будет включать и выключать светодиод.Для начала вам необходимо импортировать модули RPi.GPIO и time .

  импортных RPi.GPIO как GPIO
, время импорта


Импорт как GPIO избавляет вас от ввода RPi.GPIO каждый раз, и вам понадобится модуль time для задержек между включением и выключением светодиода. Теперь настройте контакт GPIO.

  GPIO.setmode (GPIO.BOARD)
 GPIO.setwarnings (False)
 ledPin = 12
 GPIO.setup (ledPin, GPIO.OUT)


Настройте контакты GPIO на использование нумерации BOARD и установите для предупреждений GPIO значение false.Не волнуйтесь, если вы этого не понимаете на данном этапе! Затем установите ledPin на контакт 12 (GPIO18) вашего Pi. Наконец, установите ledPin на ВЫХОД . Теперь штифт готов для управления светодиодом.

Создание светодиодной вспышки

Создав петлю для , вы можете контролировать количество миганий светодиода.Введите следующий код с таким же отступом.

  для i в диапазоне (5):
 print («Светодиод загорается.")
 GPIO.output (ledPin, GPIO.HIGH)
 time.sleep (0.5)
 print (" Светодиод выключен. ")
 GPIO.output (ledPin, GPIO.LOW)
 time.sleep (0.5)


Этот цикл for выполняется пять раз, и каждый раз выводит в оболочку Python, что он делает, перед тем, как изменить вывод 12 на HIGH , включив светодиод, затем LOW , выключив контакт.Затем программа автоматически завершает работу.

Сохраните вашу программу, а затем выберите Run> Run Module из меню редактора.Ваш светодиод должен мигнуть пять раз!

Поздравляю! Вы создали свою первую программу GPIO!

Метод 2: Python через SSH и Nano

Если вы подключились к Raspberry Pi через SSH, вы можете создать эту программу из командной строки.Создайте новый скрипт в Nano , набрав:

  sudo nano blink.ру


Это откроет новый файл в редакторе Nano под названием blink.ру. Введите тот же код, что и выше, убедившись, что все сделано правильно, и сохраните программу, нажав Ctrl-X . Это вызывает запрос на сохранение внизу экрана.

Введите y , чтобы сохранить его, и введите, чтобы подтвердить имя файла.Это вернет вас в командную строку. Вы можете запустить свою программу с помощью команды Python:

  питон мигает.ру


Вы должны увидеть мигание светодиода и функцию печати на экране.

Погрузитесь глубже с другими проектами Raspberry Pi

Изучение того, как управлять светодиодами с помощью кода, является важным первым шагом в вашем образовании DIY.Этот уровень кодирования — это все, что вам нужно для многих проектов Raspberry Pi для начинающих.

Помимо того, что Raspberry Pi отлично подходит для самодельной электроники, он способен на множество разных вещей, и работа с нашим замечательным руководством по Raspberry Pi поможет вам разобраться во многих сферах использования этих крошечных компьютеров.

Виджет «Краткий обзор» программы Pixel Launcher показывает суровые погодные предупреждения

Одна из лучших особенностей телефонов Pixel стала еще лучше.

Об авторе Ян Бакли (Опубликовано 198 статей)

Ян Бакли, журналист-фрилансер, музыкант, исполнитель и видеопродюсер, живет в Берлине, Германия.Когда он не пишет или на сцене, он возится с электроникой или кодом своими руками в надежде стать безумным ученым.

Ещё от Ian Buckley

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.
